Самосвал ГАЗ-САЗ-3511 на базе ГАЗ-66: технические характеристики, устройство
Стальной объемный кузов, поставленный на шасси легендарного армейского грузовика ГАЗ-66, позволил получить живучий и универсальный автосамосвал под названием ГАЗ-САЗ-3511. Именно эти автомобили, выпускаемые в конце прошлого века, стали предшественниками многих современных самосвалов.

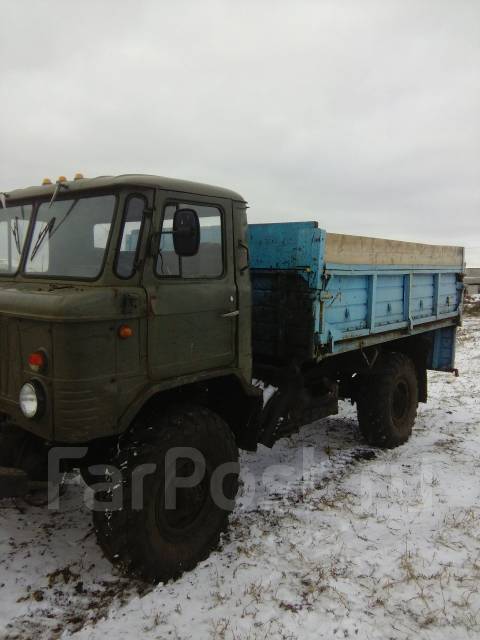

Самосвал ГАЗ-САЗ-3511 на базе ГАЗ-66
Всего пару лет (с 1992 по 1994 годы) делали этот полноприводный автосамосвал с разгрузкой на три стороны. За столь недолгое время увидело свет более 17 тысяч машин, которые до сих пор нередко встречаются на сельских и городских дорогах. Разработка (которой руководил конструктор Корнилов) и сборка изделия осуществлялись на Саранском самосвальном заводе.
Шасси ГАЗ-66-31 стало базовым для данного агрегата. Оно являлось одной из модификаций ГАЗ-66 – бескапотного грузовика, ставшего символом советской эпохи. Ни одна воинская часть не обходилась без этих «вездеходов» — крепких, неприхотливых и удивительно выносливых.
Грузовик этот получил восьмицилиндровый мотор с V-образным размещением цилиндров. А то, что кабина поднялась над мотором, позволило сделать агрегат максимально компактным, а также увеличить площадь цельнометаллического кузова. Еще одна полезная особенность – полный привод. И управление рулем водителю облегчили, сделав усилитель на гидравлике.
Назначение
Этот самосвал ГАЗ-66 может перевозить всевозможные сельскохозяйственные и строительные грузы по дорогам, имеющим любое покрытие. Благодаря универсальности и высокой проходимости он способен легко двигаться даже по бездорожью. Рессоры, дающие плавность хода, позволяют транспортировать и хрупкий груз.
В своё время эти самосвалы имелись в автопарке практически каждого сельхозпредприятия. В принципе, они и создавались именно для сельскохозяйственных нужд, исправно перевозя зерно, сено, удобрения и прочие необходимые в колхозах вещи.
Плюсы и минусы
Преимущества самосвала на базе ГАЗ-66:
- Долговечный мотор – его ресурс примерно 150 тысяч километров до первого капремонта.
- Достаточно высокая проходимость, даже при отсутствии приличного дорожного покрытия.
- Компактность и хорошо сбалансированный центр тяжести – на обе оси нагрузка примерно одинакова.
Недостатки:
- Мотор самосвала не очень пригоден для ремонта.
- Изогнутый рычаг переключения передач размещен справа и сзади от водительского места, что вызывает определенное неудобство при его использовании. Такая конструкция обусловлена откидывающейся кабиной.
- Так как на заднем мосту стоят одинарные рессоры, а дифференциал снабжен блокировкой, то перегрузка может оказаться губительной для машины.
- Унификация с деталями остальных машин семейства ГАЗ невысокая.
- Не очень большая грузоподъемность.
Устройство
Непосредственно к самосвалу относится описанный чуть ниже кузов, остальные узлы – унифицированные для всех автомобилей ГАЗ-66.
Коробка отбора мощности для самосвала производилась и комплектовалась на Саранском заводе. Для остальных модификаций ее делали в Горьком.
У ГАЗ-66 присутствовал централизованный механизм, подкачивающий шины. Самосвал был его лишен.
Шины задних колес у самосвала стали не односкатными, а двускатными.
Кузов
Сделанный полностью из металла, кузов может откидываться на три стороны (влево, вправо и назад). Он имеет высоту 0,62 метра, но можно ее удвоить, поставив дополнительные деревянные борта. Поднятие кузова происходит с помощью гидравлики – для этого служит масляный насос типа НШ32У-ЗЛ. Бачок гидравлической системы расположен с правой стороны.
Двигатель
На машине стоит дизельный мотор модели ЗМЗ-66-06 на 115 лошадиных сил (сделанный Заволжским моторным заводом). Заметим, что его сконструировали специально для ГАЗ-66. Он использует для работы бензин, содержит восемь цилиндров и двухкамерный карбюратор К-126Б. Система вентиляции картера у него закрытого типа, охлаждение – жидкостное, а фильтрация масла идет прямым потоком.
Использование легких сплавов из алюминия для основных деталей сделало мотор устойчивым к износу. А для облегчения его запуска в морозы имеется специальный предпусковой подогреватель модели ПЖБ-12.
Трансмиссия
Коробка передач (механическая) с четырьмя ступенями имеет на четвертой и третьей ступени синхронизацию. Главная одинарная передача – гипоидного типа, сцепление – сухое, фрикционное, с одним диском. Оно всё время замкнуто. На ведомом диске стоит демпферный механизм.
Также имеется раздатка (раздаточная коробка) с двумя ступенями. Раздатка эта состоит из ведущего и промежуточного валов, управляющего механизма, а также валов приводов переднего и заднего моста. Колеса у этих приводов зубчатые. С ее помощью можно понижать передачу, а также отключать передний мост.
Ходовая часть
Полноприводная конструкция предполагает наличие двух ведущих мостов. У них абсолютно идентичные дифференциалы и основные передачи (отличаются только маркировкой).
Они стоят в отдельном картере, вставленном в специальное отверстие в мостовой балке. Кулачковые дифференциалы имеют по двадцать четыре радиальных сухаря.
Как передняя, так и задняя подвески оснащены продольными рессорами формы половины эллипса. Концы этих рессор закреплены между прокладками из резины. Также имеются амортизаторы двухстороннего типа, управляемые гидравлическим способом.
Рабочие и стояночные тормоза – барабанные. Рабочая система торможения раздельного типа оснащена вакуумным усилителем. Для ее включения используется гидравлический привод. Стояночная тормозная система (трансмиссионная) действует на все колеса.
Рулевое управление
Нижняя и верхняя части вала руля соединены шарнирно между собой, также на шарнирах вал крепится к кабине. Рулевой механизм работает при зацеплении ролика и глобоидного червяка. Имеется гидравлический усилитель рулевого управления. Его клапан которого находится спереди на продольной тяге, а насос с ременным приводом – на двигателе.
Кабина
Технические характеристики
Технические характеристики самосвала ГАЗ-САЗ-3511 на базе автомобиля ГАЗ-66:
| Характеристики | Ед. измерения | Показатели |
| Тип двигателя | ЗМЗ-66-06 | |
| Скорость передвижения (максимум) | 90 | км/час |
| Грузоподъемность (без добавочных бортов) | 3,1 | т |
| Грузоподъемность (с добавочными бортами) | 2,9 | т |
| Мощность двигателя | 88,3 | кВт |
| Частота вращения (номинальная) | 3200 | об/мин |
| Крутящий момент (максимум) | 284,4 | Нм |
| Число цилиндров двигателя | 8 | шт. |
| Объем цилиндра | 9,2 | см |
| Ход поршня | 8 | см |
| Рабочий объем | 4,25 | л |
| Объем бака для горючего | 210 | л |
| Потребление горючего на 100 км | от 20 до 24 | л |
| Колесная формула | 4х4 | |
| Радиус поворота (максимум) | 9,5 | м |
| Ширина передней колеи | 1,8 | м |
| Ширина задней колеи | 1,75 | м |
| Колесная база | 3,3 | м |
| Просвет | 0,315 | м |
| Вес (полный) | 7,25 | т |
| Вес (снаряженный) | 4,2 | т |
| Ширина (по задним шинам) | 2,46 | м |
| Высота по кабине | 2,49 | м |
| Длина (полная) | 6,235 | м |
| Тип кузова | с тремя прямыми откидными бортами | |
| Объем кузова (без добавочных бортов) | 5 | м3 |
| Объем кузова (с добавочными бортами) | 10 | м3 |
| Площадь основания кузова | 8 | м2 |
| Высота кузова | 0,62 | м |
| Высота кузова с добавочными бортами | 1,25 | м |
| Длина кузова внутри | 3,52 | м |
| Ширина кузова внутри | 2,28 | м |
| Угол опрокидывания кузова назад | 50 | ° |
| Угол опрокидывания кузова вбок | ° |
Самосвал ГАЗ-66
Знаменитая грузовая машина, в которой кабина находится над «сердцем» имеет имя ГАЗ-66.
У этого грузовика колесная формула 4х4, его можно загрузить материалом на 2 тонны. ГАЗ-66 самосвал с полным приводом, у которого 2 оси. Заводом этот автомобиль был поставлен на конвейерную ленту с 1960-1980 гг.

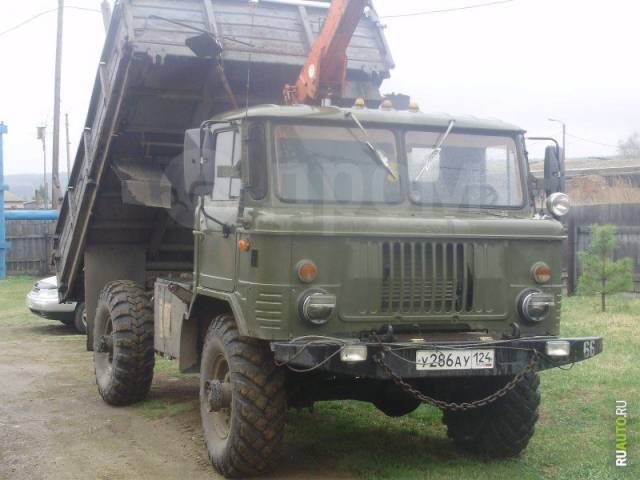

Так выглядит ГАЗ-66 самосвал
Вернуться к оглавлениюИстория
Первенцы ГАЗ-66 были показаны в 1962 г. Грузовая машина представляла из себя модернизированный автомобиль на 1,2 тонны ГАЗ62. Ему срочно требовалась замена. ГАЗ-66 убрал своим появлением и ГАЗ 63 с разработки.
В 1966 г. на автомашину установили подкачку колес. В этом же году грузовик получил награду на экспозиции техники в Москве. В 1967 г. Была награда в Германии, этим Европа показала свое признание грузовика. А в 69-ом году автомашина получает «Знак Качества». Автомашина отправлялась по всем городам Советского Союза.
Большой вклад ГАЗ-66 сделал как в сельское хозяйство, так и в Вооруженных силах страны, куда ГАЗ был принят.
1995 год. Окончание выпуска столь знаменитого и незаменимого грузовика. Появился ГАЗ-3308. Последняя модель 66-го грузовика была выпущена в 99-ом году. Всего завод за период изготовил 965 тысяч единиц ГАЗ-66.
Отличия
ГАЗ-66 самосвал имеет отличие от других грузовиков проходимостью. Машина с легкостью выполняет работы, как на плохой дороге, так и вообще без намека на дорогу. Для этого постоянно улучшалась ходовая часть машины:
- Расстояние от дороги до днища машины.
- Блок мостов сам блокируется.
- Конструкторами была установлена система подкачки колес.
Еще одна отличительная черта грузовика, это регулировка центра тяжести. Ее функцией было обеспечение центра тяжести на оси сзади и спереди.
Недостатком машины можно считать расположение маленькой кабины над силовыми механизмами и колесами. Конструкторы рассчитали правильно компактность, но не учли безопасность.
Чтобы посмотреть состояние силового агрегата или другой важной системы, требовалось откинуть кабину. Мотор находился в защищенном месте под кожухом. Больше 2-х тонн в ГАЗ-66 грузить нельзя, потому что в ходовой части использовались слабые пружины.
Смотрите в видео: технический анализ ходовой части ГАЗ 66.
Для отдыха в грузовике, можно было использовать гамак из брезента.
Вернуться к оглавлениюМодификация
Горьковским заводом были выпущены такие разновидности машины:
- ГАЗ-66-1 – без системы подкачки колес.
- ГАЗ-66-А – присутствует лебедка.
- ГАЗ-66-Б – главное стекло откидывается. Рулевая колонка – телескопическая. Крыша складывалась. Авиадесантная модель.
Так выглядит ГАЗ 66-Б
- ГАЗ-66 – Д. в шасси установлена коробка отбора мощности.
- ГАЗ-66 П. установлен тягач.
- ГАЗ-66 Э. установлен экран с электрооборудованием.
- ГАЗ-6601 – установлена система регулировки давления в колесах.
- ГАЗ-6605 – присутствует лебедка и экран.
- ГАЗ-6611 – ГАЗ-6614 – общие улучшения машины.
установлен экран с электрооборудованием.Внешний вид улучшенной модификации ГАЗ 6611
За границу выпускались такие модели машины:
- ГАЗ-6651;
- ГАЗ-6652;
- ГАЗ-6681;
- ГАЗ-6691.
Советуем посмотреть: технический анализ ГАЗ-66
Были иные варианты машины:
- АП 2, АС 66 – машина для медицины.
- ДДА 2 – душевая кабина для дезинфекции.
- ГЗСА 731 – фургон – хлебный, почта, медицинские препараты.
- Машина для командования штаба.
- МЗ 66 – заправщик масла.
Размеры
Грузовик благодаря разработкам конструкторов завода является компактным автомобилем.
Габариты:
- Длина машины – 5,806 м.
- Ширина – 2,32 м.
- Высота – 2,49 м.
- Высота тента – 2,52 м.
- База колеса – 3,3 м.
Полные габариты ГАЗ 66:
- Колея колес сзади – 1,75 м.
- Колея колес спереди – 1,8 м.
- Дорожный просвет – 315 мм.
- Грузоподъёмность – 2 тонны.
- Масса – 5,940 тонны.
Характеристики:
- Радиус поворота по минимуму – 9,5 м.
- Максимальная скорость – 90 км/ч.
- Время, затраченное для разгона автомашины до 60 км. – 30секунд.
- Тормозной путь (50 км/ч.) – 25 м.
- Преодолеваемый подъем в груженом состоянии – 31 градус.
Смотрите в видео: Тест-драйв ГАЗ-66
Топливо машина «кушает» 20 л. при скорости в 60 км/ч. Заправлялся этот грузовик бензином А72, А76, АИ80. Бензина в бак машины помещалось 210 л.
По сравнению с другими моделями это был вездеход. Потому что с легкостью груженый автомобиль проходил сугроб в 80 см., а также брод.
Вернуться к оглавлениюДвигатель
В силовом двигателе ГАЗ-66 стоял дизельный агрегат ЗМЗ 6606, который имел 8 цилиндров и жидкое охлаждение. Во многом он был схож со старыми двигателями, но у него были отличия: объем двигателя 4.25 л., мощность 115 лошадиных сил. В начале 90-х годов устанавливался мотор мощностью 85 лошадиных сил, у которого был крутящий момент 235 Нм. Данный агрегат получил имя 6641. После этого Горьковский автозавод поставил на линейку выпуска дизельный агрегат ГАЗ 5441, который имел турбо надув. Двигатель имел лучшие характеристики, а также мощность 116 лошадиных сил.
Внешний вид двигателя ГАЗ 66
Вернуться к оглавлениюУстройство
ГАЗ-66 самосвал применялся в строительстве, имел отличную репутацию в горных разработках, в армии, а также в любом месте, где требовалась большая выносливая везде проходимая машина.
Эта машина имела кузов стандартных размеров, который был цельный металлический, а также откидывался. В дополнении кабину могли накрывать тентом. В кузове находились 2 сидения – пассажирское и водительское, а также спальное место. В холодные времена кабина была довольно-таки теплой из-за работы узлов машины.
В ГАЗ-66 были:
- КПП на 4 ступени. Располагалась она справа от водителя.
- Трансмиссия состояла из сцепления с гидроприводом, а также 2 ступени раздаточной коробки.
Приключение IFA W50 в СССР – Основные средства
В период с 13 октября по 5 ноября 1969 г. Горьковский автозавод провел эксплуатационные испытания автосамосвалов ИФА по сравнению с автосамосвалом ГАЗ-53Б.
Испытания автосамосвалов производства Германской Демократической Республики (ГДР) проводились с целью определения и оценки эксплуатационных качеств при перевозке различных сельскохозяйственных грузов, определения целесообразности применения автосамосвалов ИФА для перевозки сельскохозяйственных грузов в средней полосе Европейской части СССР.
Испытаниям подверглись стандартные автосамосвалы с колесной формулой 4х4 и 4х2. Полноприводный самосвал IFA W50 LA/Z был предназначен только для перевозки с/х грузов. Самосвал IFA W50 LA/К 4х2 мог перевозить как с/х грузы, так и строительные.
Самосвалы эксплуатировались в Воронежской области на вывозе сахарной свеклы, затем в Горьковской области, где производилась перевозка различных сельскохозяйственных грузов в совхозе «Доскино».
Автосамосвалы IFA W50 прибыли без шоферского инструмента, W50 LA/Z – без зеркал, у W50 LA/К не было противосолнечного козырька и бачка для омывания лобового стекла.
Производство пятитонных грузовиков IFA W50 L было начато в июле 1965 г. в г. Людвигсфельде. Грузовики имели 4-цилиндровые дизельные двигатели мощностью 125 л.с. при 2300 об/мин. База самосвалов равнялась 3200 мм, длина – 5820 мм. Предприятие IFA выпускало также грузовики с длиной колесной базы 3700 мм.
У самосвала W50 LA/Z грузоподъемность составляла 4700 кг, а у W50 L/К – 4880 кг. Саранский самосвал с бензиновым двигателем мощностью 115 л.с. имел базу на полметра больше (3700 мм), а длину на 550 мм (6370 мм), но мог перевозить только 3500 кг, то есть более чем в 1,39 раз меньше, чем W50 L/К, и в 1,34 раза, чем W50 LA/Z.
Дизельные самосвалы, несмотря большую массу, оказались намного экономичнее бензинового саранского. По шоссе W50 LA/Z расходовал 27 л на 100 км, W50 L/К – 21, а ГАЗ-53Б – 31 л. Эксплуатационный расход составил соответственно 42; 38 и 60 л. То есть на тонну/ километр самосвал W50 L/К был эффективней почти в два раза без учета стоимости топлива. Эффективность автосамосвалов W50 в эксплуатации на самом деле должна была быть еще выше, так как они предназначались для работы с прицепами и оснащались сцепным устройством европейского образца.
Вместе с этим были отмечены высокая вибрация и шумность работы двигателя IFA W50, ощущаемые в кабине, а также неприспособленность к работе в зимних условиях. Для утепления двигателя были сшиты утеплители на облицовку радиатора.
Тем не менее при температуре ниже –15 °С двигатели не прогревались до рабочей температуры.
Грузовик IFA W50 LA/Z комплектовался раздаточной коробкой, управляемой одним рычагом – при включении пониженной передачи одновременно включался передний мост. Скорость движения автомобиля при этом уменьшалась с 75 до 40 км/ч. Полноприводный грузовик отличался жесткой подвеской. На нем не предусматривалась установка запасного колеса. На его колесах были установлены широкопрофильные шины размером 16х20. На W50 LA/Z устанавливались обычные шины размером 8.25-20.
Большая кабина IFA W50 выглядела необычно. Рычаг переключателя, управляющий указателями поворота, сигнализацией дальним светом и включением сигнала, был признан удобным. Водители отмечали удобные спинки сидений, возможность регулировки по горизонтали и высоте, а также наклон спинки. При перегоне самосвалов из Горького в Воронеж и затем обратно, а также во время эксплуатации спина у водителя уставала меньше, чем при работе на автомобиле ГАЗ-53Б.
В оценке качеств кабины и автомобиля в целом принимало участие 16 водителей, в том числе водители-испытатели. Водители отмечали высокие динамические качества и хорошую приспосабливаемость двигателя IFA W50, легкое и удобное рулевое управление (автомобили 4х4 имели гидроусилители руля), низкое усилие на тормозную педаль (гидравлические тормоза оснащались пневмоусилителем). Стояночный тормоз действовал на задние колеса. Кроме этого при наличии сжатого воздуха в ресивере при пользовании стояночным тормозом активировались рабочие тормоза всех четырех колес, что обеспечивало надежное затормаживание автомобиля.
Не менее существенным облегчением труда водителя самосвала были автоматически открывающиеся борта, а также автоматическое потряхивание кузова в верхнем положении для отрыва слежавшегося груза самосвала IFA W50 LA/Z. У ГАЗ-53Б все эти операции делались вручную.
У строительного самосвала IFA W50 L/К 4х2 автоматически открывался и закрывался только задний борт при задней разгрузке.
При боковой разгрузке борта открывались вручную. Погрузочная высота кузовов W50 L/К и ГАЗ-53Б была одинаковой – 1360 мм, а у W50 LA/Z на 100 мм выше –1460 мм. Кузова самосвалов IFA были шире, но короче (2350х3000 мм против 2160х3738 мм).
Конструкторы Горьковского автозавода под руководством А. Просвирина пришли к мнению, что автосамосвалы IFA W50 не могут быть рекомендованы для перевозки с/х грузов в средней полосе Европейской части СССР.
Как конструкторам автозавода было поручено проведение эксплуатационных испытаний сельскохозяйственных грузовиков, неизвестно. К тому времени уже по предложению всесоюзного объединения «Союзсельхозтехника» на шасси НАМИ-072 был создан автосамосвал 4х4 НАМИ-072С с трехсторонней разгрузкой сельскохозяйственного назначения грузоподъемностью 4,3 т (автопоезда – 9 т). Самосвал НАМИ оснащался двигателем ЗМЗ-41 мощностью 140 л.с., развивал скорость 87,5 км/ч. Солнечногорская машиноиспытательная станция Министерства сельского хозяйства СССР (Центральная машиноиспытательная станция – ЦМИС) провела испытание этого автомобиля. В 1968 г. самосвал получил диплом I степени Всесоюзного конкурса за лучшие работы по унификации и агрегатированию в машиностроении. В конструкции самосвала применялись кабина ГАЗ-66, кузов и самосвальное оборудование самосвала ММЗ-554.
Серьезным недостатком автомобилей IFA W50 была, пожалуй, вибрация, свойственная всем дизелям. В 1970 г. и в начале 1971-го специалисты IFA обращались в НАМИ за консультацией по вопросам вибрации автомобильных двигателей. Во второй половине года по инициативе ГДР был заключен контракт на проведение расчетно-экспериментальных работ по выбору новой подвески для двигателей грузовых автомобилей IFA W-50. К этому времени грузовики IFA W50 уже стали поступать в СССР.
Расчетные работы включали в себя определение собственных колебаний двигателя при 15 вариантах подвески, случайных колебаний под действием дорожных неровностей, а также проведение лабораторно-дорожных испытаний. Большой объем расчетных работ проводился на ЭЦВМ «Минск-22М» Л.М. Минкиным (отдел вычислительной техники – ОВТ).
Анализ шестисвязанных колебаний двигателя был проведен с помощью заведующего лабораторией инженерных расчетов ОВТ Л.В. Корчемного.
На основании проведенных расчетных работ были рекомендованы для проверки на автомобилях два опытных варианта. В октябре на автополигоне вместе со специалистами из ГДР началась экспериментальная оценка подвески двигателя с участием прибориста В. Сидорова и водителя-испытателя И. Уланичева. Полученные с разработанных специалистами ГДР магнитографов результаты измерений обрабатывались на ЭВЦМ «Днепр». Проведенные исследования позволили снизить уровень вибрации. В 1973 г. IFA выпустила автомобиль W50 с модернизированным двигателем. Автомобили производились до 1990 г., было выпущено 571,8 тыс. шт.
ГАЗ-66 / Шишига. Описание, характеристики, история, фото, видео.
ГАЗ-66 «Шишига». Подборка-1
ГАЗ-66 «Шишига». Подборка-2
Обзор грузовика ГАЗ-66 «Шишига»
Грузовик ГАЗ-66 «Шишига»-советско/российский полноприводный грузовой автомобиль созданный на базе ГАЗ-62 и ГАЗ-63.
Грузовик имеет колесную формулу 4х4 с грузоподъёмностью в 2000 кг. Причиной появления «Шишиги» стали военные, которые отметили, что ГАЗ-63 имеет малая площадь грузового отсека, так же двигатель для уменьшения габаритов авто должен располагаться под кабиной. Данные замечания были исправлены в новом ГАЗ-66. При такой компоновки вес практически имеет равномерное распределение веса по колесам при минимальных габаритах грузовика. Обслуживание двигателя происходит при откидывании кабины. Так же значительно возросла проходимость грузовика.
Откуда название «Шишига? Есть две версии названия ГАЗ-66. По первой версии две «66» созвучны «шесть-шесть» «шишига». По второй версии название пришло из русского народно фольклора, где «Шишигой» обзывают существо из рода кикимор-не высокое голое-горбатое существо женского пола, которое обитает среди камышей, мелких речушек и рядом с водоемами. По сути эти места стали родными для нового колесного вездехода ГАЗ-66.
«Кто ездит на «Шишиге», тому дороги не нужны».
В ГАЗ-66 были вылощены самые передовые конструкторские мечты того времени. На «шишиге» была использована гипоидная передача мостов, цельнометаллическая кабина, обыватель лобового стекла, самоблокирующийся дифференциал моста. Новые грузовик 4х4 превратился в настоящий вездеход с его феноменальной проходимостью для грузового автомобиля. Так его предшественник мог передвигаться по 45-см снегу, то «Шишига» мог уже передвигаться в 80-сантиметровом снежном покрове. Повысилась проходимость на сыпучих грунтах, так как автомобиль имел систему автоподкачик колес, которая могла увеличивать площадь протектора колес на грунт. Для примера сыпучем грунте ГАЗ-66 мог въезжать на горы под углом в 22°, в то время как ГАЗ-63 буксовал при 4° уклоне. На твердом грунте ГАЗ-66мог влезать под уклоном 37°, а ГАЗ-63 22°. Дополнительным аргументом в покорении бездорожья для ГАЗ-66 стала лебедка и самоблокирующийся дифференциал.
С повышением проходимости повысилась безопасность заноса опрокидывания с 44 км/ч (ГАЗ-63) до 65км/ч (ГАЗ-66). Характеристик по проходимости были достигнуты не только благодаря размещения кабины и распределения веса, а также за счет увеличения колеи до 1780-мм (ГАЗ-66) против 1588-мм (ГАЗ-63) передних колес и 1750-мм (ГАЗ-66) против 1600-мм (ГАЗ-63).
Откидная кабина «заточена» под военных. Так что особым комфортом для водителя и одного пассажира не отличалась. Водитель и пассажир имели унифицированные сидения, обтянутые кожзаменителем. Рядом с сидениями пассажира и водителя имелись кронштейны под автомат Калашникова. Для езды в ночное время без освещения фар водители использовали ПНВ-57В. Для отдыха в кабине имеется брезентовый гамак подвешивающийся на четыре крючка. Автомобили оснащали 115 двигателями ЗМЗ-53 с рабочим объемом 4,254-литра. Двигатель позволял разгонят автомобиль до 90 км\ч по шоссе. Колесная формула 4х4 имеет отключаемый передний мост, при отключении переднего моста управляемость и таговитость грузовика заметно снижались.
Причиной падения характеристик по одном заднем мосте стала, что большая тяговая нагрузка ложилась на передний мост. Из-за большей нагрузки на передние колеса потребовались тормоза с двумя тормозными дисками. Имеется гидроуселитель руля.
В армии на базе ГАЗ-66 создано много автомобилей военного назначения: перевязочные, мастерские, заряжающие машины, аэродромного обеспечения, бензовозы, командные кунги, радиостанции и т.п. Часто «Шишига» используется в качестве тягча для пушек и крупнокалиберных минометов. В наше время часто можно встретить фото и видео ГАЗ-66 в кузове, которого расположена зенитная пушка ЗУ-23-2 или автоматический миномётом 2Б9 «Василек». Так же на базе ГАЗ-66 был создан десантный вариант ГАЗ-66Б со складной кабиной. В армию поступали ГАЗ-66 с экранированным электрооборудованием для установки на эти грузовики радиостанций и другого точного электрооборудования.
Большой популярность ГАЗ-66 получил и среди гражданских грузовиков различного назначения: ямобуры, кунги, автовышки, пожарные машины, бензовозы, пассажирские и т.п. В 1967 году на международной сельскохозяйственной выставке «Шишига» была удостоена золотой медали на выставке в г. Лейпциге ГДР. А в апреле 1969 «Шишига» получила государственный Знак Качества.
Горьковский автомобильный Завод с июля 1964 по июль 1999 года выпустил 965 941 грузовиков ГАЗ-66 различных модификаций. Производство ГАЗ-66 было заменено производством ГАЗ-3308 «Садко». Замена на «Садко» связано с тенденцией, что грузовики должны иметь дизельный двигатель, которые мощней и экономичней в данном классе авто. Среди военных считается, что грузовик с передним расположением двигателя более безопасней для водителя при наезде на мину, так как колеса расположено дальше от водителя. Среди владельцев авто имеет положительные отзывы за надежность, цены на запчасти, проходимость. К минусам владельцы авто относят «прожорливость» 30-50 литров по пересечённой местности, малая крейсерская скорость в 60-70 км\ч, не приспособлена для дальних поездок, неудобная расположенный рычаг КПП.
Модификации ГАЗ-66
- ГАЗ-66-1 (1964—1968) — первые грузовики без системы подкачки шин
- ГАЗ-66А (1964—1968) — наличие лебедки
- ГАЗ-34 — грузовик на без ГАЗ-66 с колесной формулой 6х6 ФОТО
- ГАЗ-66Б (с 1966) — десантный вариант со складной крышей
- ГАЗ-66Д (1964—1968) — шасси с регулировкой мощности КПП ФОТО
- ГАЗ-66П –опытный образец седельного тягача ФОТО
- ГАЗ-66Э (1964—1968) — экранированное оборудование
- ГАЗ-66-01 (1968—1985) — модель с центральной подкачкой шин
- ГАЗ-66-02 (1968—1985) — наличие лебёдкой
- ГАЗ-66-03 (1964—1968) — экранированное оборудование
- ГАЗ-66-04 (1968—1985) — экранированное оборудование
- ГАЗ-66-05 (1968—1985) — экранированное оборудование, наличие лебедки
- ГАЗ-66-11 (1985—1996) — модернизированная вариант
- ГАЗ-66-12 (1985—1996) — наличие лебедки
- ГАЗ-66-14 (1985—1996) — экранированное оборудование
- ГАЗ-66-15 (1985—1996) — экранированное оборудование, наличие лебедки
- ГАЗ-66-16 (1991—1993) —с двигателем ЗМЗ-513.10, грузоподъемность 2,3 тонны
- ГАЗ-66-21 (1993—1995) — двойные задние колеса для народного хозяйства, грузоподъемность 3,5 т.
- ГАЗ-66-31 — самосвальное шасси ФОТО
- ГАЗ-66-41 (1992—1995) — дизель ГАЗ-544
- ГАЗ-66-40 (1995—1999) — турбодизель ГАЗ-5441
- ГАЗ-66-92 (1987—1995) — северный вариант
- ГАЗ-66-96 — вахтовый автобус ФОТО
Экспортные модификации ГАЗ-66
- ГАЗ-66-51 (1968—1985)
- ГАЗ-66-52 (1968—1985) — наличие лебедки
- ГАЗ-66-81 (1985—1995) — экспортный вариант для теплых стран
- ГАЗ-66-91 (1985—1995) — экспортный вариант для теплых стран
Специализированные модификации ГАЗ-66
- АП-2 — автоперевязочная, предназначена для оказания первой медицинской помощи для военных ФОТО
- АС-66 — санитарный вариант, для эвакуации и перевозки раненых.
- ДДА-66 — дезинфекционно-душевая установка, предназначена для профилактики военных и гражданских во время биологических и химических угрозах ФОТО-1, ФОТО-2
- ДПП-40 — десантируемый понтонный парк, предназначен для наведения понтонных мостов через реки ФОТО-1, ФОТО-2
- ГЗСА-731, 983А, 947, 3713, 3714 — фургоны «Почта», «Хлеб» и «Медикаменты»
- МЗ-66 — маслозаправщик ФОТО
- Р-125 — командно-штабная машина.
- Р-142 — командно-штабная машина.
- 3902, 3903, 39021, 39031 — автомастерская
- 2001, 2002, 3718, 3719, 3716, 3924, 39521 — передвижные клиники
- ГАЗ-САЗ-3511 — сельскохозяйственный самосвал на шасси ГАЗ-66-31, сборка в г. Саранск
- ГАЗ-КАЗ-3511 — сельскохозяйственный самосвал на шасси ГАЗ-66-31, сборка в г. Бишкек
Автобусы на базе ГАЗ-66
- НЗАС-3964, Волгарь-39461 — комфортные вахтовые автобусы
- АПП-66 — автобус повышенной проходимости, шины с регулировкой давления. Выпускался 172 Центральным автомобильным ремонтным заводом только для нужд Министерства обороны СССР. До 1987 года выпущено около 8000 экземпляров. ФОТО
- ПАЗ-3201, полноприводный вариант ПАЗ-672. ФОТО
- ПАЗ-3206, полноприводный вариант ПАЗ-3205. ФОТО
- на базе ГАЗ-66-04 с 1967 года и до середины 70-х годов серийно выпускался специальный армейский автобус 38АС, полноприводный вариант, приспособлен для десантирования с самолетов. ФОТО
| Колесная формула | 4х4, отключаемый передний мост |
| Двигатель | ЗМЗ-06, V-8, карбюраторный |
| Объем двигателя | 4,25 литра |
| Мощность | 115 л/с при 3200 об/мин |
| Топливо | А-72, А-76, А-80 |
| Объем бака | 105х2 бака |
| КПП | 4-ех ступенчатая, механика |
| Габариты | 5655х2342х1860-перейти по ссылке |
| Колесная база | 3300 мм |
| Клиренс | 315 мм |
| Снаряженная масса | 3650 кг |
| Грузоподъемность | 2000 кг |
| Масса буксируемого прицепа | 2000 кг |
| Снаряженная максимальная масса | 5940 кг |
| Максимальная скорость | 85-90 км/час |
| Запас хода | 850 км |
| Расход топлива | 31,5 литра на 100 км, 40 смешанный |
Встречаться так же форсированный движок ЗМЗ—41 объемом 5,53 литра на 140 л.с. Так же дизельный ГАЗ-544 на 85 л.с. и турбодиздель 115 л.с.
Услуги и аренда самосвала Газ в Москве и Московской области
Грузовики Горьковского автомобильного завода нашли широкое применение во всех отраслях хозяйствования. Надежность, долговечность, высоких технические характеристики транспорта марки ГАЗ известны всем водителям. Грузовые автомобили активно используются на постсоветском пространстве и во многих странах мира. Аренда самосвала ГАЗ возможна в компании «Велес». Мы сдадим в прокат нужное количество техники с водителем или без него в Москве и в Московской области на любой срок.
Немного о бренде
Выпуск автомобилей на Горьковском автомобильном заводе был налажен в 1937 году. Техника сразу показала себя надежной, неприхотливой. За время деятельности, был налажен выпуск не только грузовиков, но и легковых автомобилей, микроавтобусов, комплектующих.
Транспорт активно используется как для гражданских, так и для военных нужд. Перевозка самосвалами ГАЗ пользуется стабильным спросом. Отличная проходимость, грузоподъемность, делают их отличным вариантом для использования в строительстве, сельском хозяйстве, на карьерах, в коммунальных хозяйствах и прочих сферах.
Особенности
Самосвалы обеспечивают перевозку камня, песка, цемента, щебня, зерна, корма для животных и прочих грузов. Высокая грузоподъемность позволяет перевезти большой объем на значительное расстояние.
Подъемный механизм кузова обеспечивает быструю разгрузку, которая бывает односторонней, двусторонней, трехсторонней или с предварительным подъемом платформы. Опрокидывание происходит благодаря гидравлики. Платформа управляется из кабины водителя.
Услуги самосвала ГАЗ востребованы благодаря его ремонтопригодности, проходимости, простоты обслуживания. Конструкция техники позволяет устранить любую неисправность в полевых условиях.
Отличная проходимость обеспечивает преодоление любого бездорожья. Грузовой автомобиль хорошо себя чувствует на проселочных дорогах. Преодолевает каменистый, песчаный, болотистый грунт.
Преимущества
Самосвалы марки ГАЗ подходят для транспортировки сыпучих и твердых грузов. Незначительные габариты и высокая грузоподъемность упрощают их эксплуатацию в городской черте или на объектах с плотной застройкой. Среди преимуществ можно выделить:
- Простоту эксплуатации.
- Универсальность.
- Длительный срок службы.
- Проходимость.
- Ремонтопригодность.
- Грузоподъемность.
Заказать самосвал ГАЗ по выгодной стоимости за час аренды можно в компании «Велес». Наши сотрудники помогут подобрать подходящую модель для решения поставленных задач. Свяжитесь с менеджером фирмы по телефону и возьмите нужное количество техники в прокат, сразу же после заключения договора.
получить бесплатную консультацию
Норма расхода топлива газ 66
Полноприводный грузовик ГАЗ — 66 является одним из самых массовых грузовых автомобилей, выпускавшихся в Советском Союзе и России. В период с 1964 года по 1999 год с конвейера Горьковского автозавода их сошло почти 966 тысяч единиц.
Высокий расход топлива
Однако, при всех достоинствах ГАЗ — 66, есть у него несколько недостатков, из-за которых сейчас он быстро вытесняется более современными машинами. Одним из самых существенных является тип выбранного для двигателя топлива. Горьковский автозавод все годы выпуска комплектовал этот автомобиль карбюраторным двигателем ЗМЗ-513 (в последние годы ЗМЗ-66-06).
карбюраторный двигатель ЗМЗ-513
Потребление в зависимости от модификаций от 31,5 до 33,5 литра бензина на 100 километров — это было приемлемо только для СССР с его низкой ценой и на бензин, и на дизель.
При этом не забывайте, что речь идет именно о понятии «норма расхода», то есть о том, сколько потребляет полностью технически исправный автомобиль при движении по твердым покрытиям.
Таблица расхода топлива ГАЗ 66
В современных условиях при высоких ценах на любой вид топлива подобный расход слишком велик.
Именно поэтому многие, чтобы не отказываться от действительно великолепных вездеходных качеств автомобиля, переделывают его, устанавливая вместо родного карбюраторного мотора нормальный дизель с отслуживших свое грузовиков.
Много рассказывать о преимуществах, которыми обладает дизель перед бензиновым мотором, в рамках данной статьи не будем. Упомянем лишь основные. Во-первых, более высокий крутящий момент на низких оборотах позволяет эксплуатировать двигатель автомобиля в более щадящем режиме в самых сложных условиях.
Процесс переоборудования газ-66 на дизель
Способы снизить расход топлива
Норма расхода ГАЗ — 66 с установленным, например, двигателем Мерседес-Бенц М316 с рабочим объемом 4,3 л и мерседесовской же механической коробкой передач снижается до 14,5 л/100 км при движении по шоссе.
Понятно, что при движении по бездорожью эта цифра немного выше — 18 л/100 км, однако даже это не идет ни в какое сравнение с тремя с лишним десятками литров паспортного расхода бензина на сотню километров.
Пример двигателя от мерседеса М316
Установка ГБО на карбюратор
Еще одним способом снижения затрат на горючее традиционно является установка ГБО на родной карбюраторный мотор. Однако опыт тех, кто предпринял подобную попытку, показывает, что газ не совсем подходит для устанавливаемых на ГАЗ — 66 двигателей ЗМЗ из-за слишком низкой степени сжатия в цилиндрах мотора.
Норма расхода горючего резко увеличивается до 45-55 л/100 км и никакой экономии, особенно если брать для сравнения дизель, не происходит. Кроме того, при установке ГБО происходит существенное снижение мощности двигателя, и его эксплуатация на бездорожье становится практически невозможной. Фактически теряется главное преимущество «шишиги» перед аналогами. Также не следует забывать о необходимости установки газовых баллонов, которые съедают значительную часть полезного объема и существенно снижают и так не слишком большую грузоподъемность.
Любой машины хватит до конца жизни, если ездить достаточно лихо
Этот знаменитый советский военный автомобиль появился в 1964 и продолжал выпускаться аж до 1999, пока его не заменили на современную модель. Представлял он собой небольшой грузовик, в котором была повышена проходимость. Обеспечивалось это полным приводом и блокировкой дифференциалов. В народе же автомобиль больше знают как Шишигу.
Официальные данные (л/100 км)
Газ 66 шел с огромным восьмицилиндровым мотором, объём которого равнялся 4.2 литра. Показатель мощности здесь достигал отметки в 120 лошадиных сил. Пару составляла ручная коробка передач, работающая в четырех режимах. Также всегда устанавливался полный привод, с возможностью отключить переднюю ось и заблокировать любой из дифференциалов.
Расход топлива на 100 км тут был просто огромен – 30 литров. Этой версией машина комплектовалась до 1991 года. После же этот агрегат несколько модифицировали, увеличив мощность до 125 сил, а также понизив расход бензина до 25 литров.
Ставились и дизельные двигатели, так как расход бензиновых аппаратов не вписывался в рамки нормального даже по меркам военного автомобиля. Стал им агрегат 4.1, развивающий всего 85 лошадиных сил мощности. Этот мотор стали использовать с 1992 года.
Он был намного надежнее бензиновых вариантов, а также куда более экономичным, ведь норма расхода его составляла 17 литров. Но уже спустя три года модернизировали и его, добавив турбину, позволяющую выдавать мощность уже в 116 лошадиных сил. Аппетит при этом уменьшился до отметки в 15 литров.
Отзывы владельцев
«Работаю я в суровых условиях севера на данной модели еще с самым древним мотором. Да, она отлично ездит по бездорожью и по снегу, но, чтобы ее прокормить нужно просто тонны топлива. Если кузов полностью забит грузами, то расход равняется литрам 45, а если пустота – то около 40», — пишет Григорий из Мурманска.
«Машина была куплена у друга, который является большим человеком в одной военной части. Ездить на ней каждый день невозможно, потому что управление и езда просто отвратительные, а вот съездить пару раз в месяц на рыбалку можно. В кузов легко помещается все самое необходимое, а проехать получится в любое место, какое только можно придумать. Заплатить за это, конечно, придется дорого. Хоть и расходуется восьмидесятый бензин, но в огромных количествах – до 40 литров», — написал Роман из Санкт-Петербурга.
«Автомобиль купил чтобы полностью переделать его под внедорожник и на выходных получать удовольствие от преодоления препятствий на карьерах и полях. Для этих задач найти что-то более подходящее тяжело, так как проходимость даже в стоке идеальная. Я же ещё немного вложился и получил просто неубиваемый транспорт, который всегда едет вперед группы и потом вытаскивает тех, кто не смог проехать. Расход громадный – 37 литров», — рассказал Дмитрий из Москвы.
«На этой машине я вообще не езжу почти, так как она ужасно неэкономична. Стоит просто так во дворе, иногда лишь завожу и выезжаю по звонку друзей, которые где-то не смогли проехать и застряли, благо вытащить на Шишиге можно любого. При спокойной езде по городу топлива уходит литров 40, если же забить грузом кузов, то этот показатель возрастает до 46 литров», — отмечает Павел из Новосибирска.
«Я служил в армии водителем и удостоился управлять именно Шишигой. Накачал правую руку и ногу до таких размеров, что сам Шварц мне бы позавидовал. Такого тяжелого переключения передач и руления я нигде не видел. Но есть и плюсы в ней. Конечно же, это проходимость. Никогда еще я не застревал на ней, пройти можно было по любым участкам дороги. Ну и надежность, ремонта также ни разу не проводилось, лишь иногда осматривался и менялись расходники. Чтобы проехать сто километров, в бак нужно залить целую кучу топлива, около 40 литров», — высказался Егор из Смоленска.
«Я на этой машине перевожу наших рабочих с объекта на объект. Транспорту лет уже тридцать точно, но состояние просто идеальное. Не гниет, не ломается, отлично ездит, но плохо рулится. В кузове места маловато, но пятерым вполне хватает, еще и все необходимые вещи, и материалы умещаются. Если использовать только задний привод, то топлива будет уходить литров по 30, если же никак не обойтись без полного, то придутся раскошеливаться уже на 35 литров», — написал Геннадий из Владимира.
«Только наша армия может позволить себе содержать подобные автомобили. Когда я находился на службе, приходилось ездить на таких до полигона и обратно. Расстояние примерно сто километров. Так вот, расход составлял примерно 1 литр на два километра», — рассказал Валентин из Челябинска.
«Не знаю, как люди работают в городе на этой машине, ведь она съедает просто кучу горючего. Единственное, где она может нормально пригодиться – бездорожье. Застрять там невозможно, а расход немного уменьшается и составляет литров 30», — высказался Федор из Калининграда.
На рынке в настоящее время немного грузовых машин повышенной проходимости. Наиболее массовый такой двухосный советский автомобиль — ГАЗ-66. Он обрел высокую популярность как в армии, так и в хозяйстве. Далее рассмотрены история и особенности, технические параметры и эксплуатационные качества, в том числе расход топлива ГАЗ-66 на 100 км.
История
Данный автомобиль разработали в качестве преемника ГАЗ-63. В 1964 г. начали его серийное производство. За время выпуска машина претерпела три крупных модернизации — в 1968 (66-01), 1985 (66-11) и 1991 (66-16) и несколько небольших. С 1968 г. ее стали оснащать централизованной системой изменения давления в шинах, а в 1981 г. заменили светотехнику. При модернизации 1985 г. был обновлен двигатель ГАЗ-66. Вариант 1993 г. получил другой мотор, улучшенные тормоза, усиленные шины и обновленную платформу. В 1995 г. завершили массовое производство, заменив автомобиль моделью 3308, а в 1999 г. выпуск полностью закончили.
Кабина
Машина оснащена двухместной металлической кабиной, отличающейся теснотой и неудобной компоновкой. Так, между сиденьями находится кожух двигателя, из-за чего рычаг КПП смещен направо и назад. При этом машина укомплектована брезентовым гамаком, подвешивающимся на крючках.
Так как кабина установлена прямо над двигателем, для доступа к нему она откидывается вперед на шарнирах. Такая компоновка обеспечила равномерное распределение массы по осям. Это позволило использовать его для десантирования. Однако расположение кабины над колесами значительно повышает опасность для экипажа при подрыве на мине. Ввиду этого в армии автомобиль заменили на капотный ГАЗ-3308.
Десантный вариант (66Б) отличается складной крышей, откидной рамой ветрового стекла и рулевой колонкой телескопической конструкции.
Платформа
Автомобиль оснащен двумя топливными баками по 105 л (66-41 — одним).
Стандартная платформа представлена металлическим кузовом с решетчатыми бортами (задний — откидной). Имеет крепления для тента на 5 дугах. Его габаритные размеры равны 3,313 м в длину, 2,05 м в ширину, 0,34 м в высоту.
С 1991 г. машина получила платформу без колесных ниш грузоподъемностью 2,3 т, унифицированную по конструкции с кузовом 3309.
Хозяйственная версия 66-21 оснащена деревянным кузовом типа ГАЗ-53 длиной 3,49 м, шириной 2,17 м, высотой 0,51 м и грузоподъемностью 3,5 т.
К тому же на шасси 66-31 производили ГАЗ-66 самосвал (ГАЗ-САЗ-3511), на шасси 66-96 — вахтовые автобусы.
ГАЗ-САЗ-3511 имеет платформу размером 3,516 м в длину, 2,28 м в ширину, 0,62 м (1,25 м с надставными бортами) в высоту с боковыми и задним откидными бортами. Площадь ее равна 8 м 2 , объем — 5 м 3 (с надставными бортами —10 м 3 ). Грузоподъемность — 3,1 т (2,85 с надставными бортами). Кузов откидывается назад (50 ° ) и в стороны (45 °) . Сцепное устройство отсутствует.
Габаритные размеры стандартной модификации составляют 5,655 м в длину, 2,342 м в ширину, 2,44 м в высоту. Колесная база равна 3,3 м, передняя колея — 1,8 м, задняя — 1,75 м, клиренс — 315 мм. Снаряженная масса составляет 3,47 т (ЗМЗ-513) либо 4,09 т (ГАЗ-5441), полная — 5,77 т (ЗМЗ-66-06) либо 6,81 т (ГАЗ-5441).
ГАЗ-САЗ-3511 больше, чем ГАЗ-66. Самосвал имеет длину — 6,235 м, ширину — 2,461 м, высоту — 2,456 м. Снаряженная масса равна 4,2 т, полная — 7,25 т.
Двигатель
Автомобиль оснащали двумя бензиновыми моторами и двумя дизелями.
ЗМЗ-66-06. Первоначально данный бензиновый 8-цилиндровый двигатель ГАЗ-66 V-образной компоновки объемом 4,25 л развивал 115 л. с. при 3200 об/мин и 284 Нм при 2000-2500 об/мин. После модернизации 1985 г. (66-11) мощность возросла до 120 л. с.
ЗМЗ-513.10. Это двигатель той же компоновки и объема, развивающий 125 л. с. при 3200-3400 об/мин и 294 Нм при 2000-2500 об/мин. Им оснащали машины после 1991 г. (66-16).
ГАЗ-544. Дизельный 4-цилиндровый мотор объемом 4,15 л, развивающий 85 л. с. и 235 Нм при 1600 об/мин. Использовался на модификации 66-41.
ГАЗ-5441. Тот же двигатель, оснащенный турбиной. Его мощность равна 116 л. с. при 2600 об/мин, крутящий момент — 382 Нм при 1600-1800 об/мин. Данный мотор устанавливали на версию 66-40.
Трансмиссия
Автомобиль оснащен 4-ступенчатой МКПП (5-ступенчатой в модификации 66-40) с однодисковым, сухим сцеплением. Привод — полный подключаемый (кроме заднеприводного ГАЗ-САЗ-3511) на основе раздаточной 2-ступенчатой коробки. Оба моста гипоидной конструкции имеют самоблокирующиеся кулачковые дифференциалы. При этом межосевой дифференциал отсутствует.
Ходовая часть
Обе подвески автомобиля — на полуэллиптических, продольных рессорах с телескопическими, гидравлическими амортизаторами двухстороннего действия. Причем на заднем мосту рессоры одинарные. Рулевое управление конструкции винт-шариковая гайка имеет гидроусилитель.
Тормозная система — раздельная гидравлическая с барабанными механизмами (с двумя колодками на передних колесах) и вакуумным усилителем. Во время последней модернизации 1991 г. автомобиль получил доработанные тормоза.
Машина имеет 18-дюймовые колеса. С 1968 г. ее стали оснащать централизованной системой изменения давления в шинах. Для этого установили компрессор с приводом от двигателя и колесные диски особой конструкции. При обновлении 1991 г. шины усилили.
ГАЗ-66-21, 66-41, ГАЗ-САЗ-35-11 имеют двухскатные задние колеса. У последних двух версий отсутствует система изменения давления в шинах.
Модификации
За время производства было разработано множество версий ГАЗ-66. Технические характеристики некоторых из них значительно отличаются от базовой.
На основе первых машин (до 1968 г.) 66-1 были созданы модификации 66А (с лебедкой), 66Э (с экранированным электрооборудованием), 66Д (шасси с коробкой отбора мощности). Также существовал военный ГАЗ-66, а именно десантный вариант (66Б).
На основе обновленного в 1968 г. автомобиля создали два аналогичных варианта, которые получили измененные обозначения: 66-02 вместо 66Б и 66-03 вместо 66Э. Помимо них, появилась версия с комбинированным оснащением (с экранированным электрооборудованием и лебедкой) (66-05) и шасси с экранированным электрооборудованием (66-04).
С очередным обновлением 1985 г. оставили три прежних модификации, но вновь изменили их обозначения: 66-02 на 66-12, 66-05 на 66-15 и 66-04 на 66-14. Данные версии выпускали до 1996 г.
В 1991 г. вновь появился модернизированный ГАЗ-66-16.
В 1993 г. выпустили хозяйственную версию 66-21.
Также были разработаны шасси для самосвалов (66-31) и вахтовых автобусов (66-96), северная версия (66-92).
Выпускали дизельные модификации: 66-41 и 66-40.
Помимо названных, существовали экспериментальные, экспортные и специализированные версии. К тому же на шасси данного автомобиля производили автобусы.
Эксплуатационные качества
Многие функциональные параметры, такие как расход топлива ГАЗ-66 на 100 км, определяются двигателем. Максимальная скорость в любом случае равна 90 км/ч (80 км/ч с прицепом).
Первый двигатель ГАЗ-66 обеспечивает ускорение до 60 км/ч за 30 с. При данной скорости он тратит 20-24 л бензина. При этом расход топлива ГАЗ-66 на 100 км в реальных условиях эксплуатации составляет 27 л. На бездорожье он может достигать более 30 л на 100 км.
Расход топлива ГАЗ-66 на 100 км при оснащении турбодизелем составляет 15 л при 60 км/ч, грузоподъемность — 2,3 т.
Радиус поворота равен 10 м, тормозной путь с 50 км/ч — 25 м (26,5 м с прицепом), выбег с той же скорости — 500 м.
Большинство модификаций способно буксировать прицеп до 2 т.
Автомобиль характеризуется высокой проходимостью благодаря клиренсу в 315 мм, углам съезда в 32 ° и въезда в 35 °, одинаковым колеям, гипоидным мостам и кулачковым дифференциалам, относительно низкому центру тяжести и запасу мощности ГАЗ-66. Технические характеристики позволяют преодолевать подъемы до 37 ° на жестком грунте, до 22 ° на сыпучем (20 ° с прицепом) и форсировать броды глубиной до 1 м.
Быстрый ответ: Сколько кубов кузов газона?
Стандартный Газон имеет объем кузова примерно 4,8 кубометров. Если вы видите, что дрова нагружены без горки, то их объем явно не может быть выше. Есть модификации кузова с силосными (наращенными) бортами, чей объем увеличен в 1,5 – 2 раза. Помимо объема кузова, на то, сколько кубов дров в газоне, влияет метод укладки.
Сколько кубов дров в газ 53?
Размеры кузова ГАЗ 53 — 3740*2170*680 мм. Перемножив эти показатели, получаем объем 5,2 куба.
Какой размер кузова на газ 53?
В длину кузов ГАЗ 53 достигает 6395 (мм), в ширину — 2280 (мм), в высоту — 2190 (мм).
Какая длина кузова газ 53 самосвал?
| ГАЗ-53 | |
|---|---|
| Длина | 6394 мм |
| Ширина | 2020 мм |
| Высота | 2220 мм |
| Масса | 3200 кг |
Какой вес кузова газ 53 самосвал?
Размеры кузова ГАЗ-53
высота 2190 мм; продольная база — 3700 мм; дорожный просвет — 265 мм; масса — 3200 кг.
Сколько кубов дров входит в машину Зил?
Внутренние размеры: длинна 3752 мм, ширина 2326 мм, высота 575 мм. Фактически в него вмещается 5 метров кубических. А если нарастить борта и грузить с горкой, поместится 7 и более кубометров.
Как узнать сколько кубов дров в машине?
Если объём кузова (ширина * длина * высота) составляет 10 куб. м, а длина поленьев 50 см., то в машине – 10 * 0.75 = 7.5 «складочных» кубометров дров.
Сколько кубов в самосвале газ 53?
Шасси 53 02 имеет укороченную на 290 мм сзади раму, при этом колесная база остается такой же, как и у базовой версии машины ГАЗ 53А. Грузоподъемность ГАЗ-САЗ 53Б равняется 3,5 т, объем кузова 5 куб. м. При установке наращенных бортов объем увеличивается до 9 кум.
Сколько кубов дров в газ 53 самосвал?
Абсолютно верно:ГАЗ- 53 5 кубов, так и с…
Сколько металла в газ 53?
Сколько весит ГАЗ 53 самосвал на металлолом? Он весит около 2500 кг, но масса чистого металла равняется 1800 кг.
Сколько весит газ 3307 самосвал?
высота грузовой платформы — 510 мм; грузоподъемность — 4,5 тонны; снаряженная масса — 3200 кг; полная масса — 7850 кг.
Какой объем кузова у Камаза?
Стандартный объем самосвальной платформы модели КамАЗ-55111 составляет 6,6 кубометра. То есть, если груз небольшой массы, например, песок, того как раз влезает в кузов примерно 6 кубометров. А вот если речь идет о перевозке дров, кирпича, то тут надо помнить, что машина имеет грузоподъемность только 13 тонн.
Сколько весит газ 52 самосвал?
Колёсная база — 3,3 м; Вес — 2,7 т; Объём мотора — 3,4 л; Мощность двигателя — 85 л.
Сколько весит кузов от Камаза?
Оригинальный кузов на самосвал КАМАЗ (бортовая платформа 55111/65111) от официального дилера НЕФАЗ.
…
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модели | КамАЗ-55111 | КамАЗ-55102 |
|---|---|---|
| Грузоподъемность, кг | 13000 (10000) | 7000 |
| Снаряженная масса, кг | 9050 | 8480 |
| В том числе: | ||
| на переднюю ось | 3850 | 3500 |
Сколько весит газ 66?
А вот с высотой не всё так просто: её мерят от земли до крыши автомобиля; высота рейлингов в общую высоту кузова не входит. Габаритные размеры ГАЗ 66 5655 x 2342 x 2440 мм, а масса 3470 кг.
Сколько весит автомобиль газ 53?
Габаритные размеры ГАЗ 53 6395 x 2380 x 2190 мм, а масса от 3000 до 3750 кг.
| |||||
Все, что нужно знать о самосвале с шарнирно-сочлененной рамой
Остаточные инциденты с участием людей или другого оборудованияСамосвалы — это большие и тяжелые машины, у которых может быть много слепых зон и более низкая видимость, чем у других машин.Проверьте все слепые зоны и используйте корректировщиков при движении задним ходом. Используйте звуковые и визуальные сигналы, чтобы указать, что грузовик движется задним ходом, и избегайте поворотов на высоких скоростях.
Поскользнулся, споткнулся и упал при входе в грузовик и выходе из негоИспользуйте метод трехточечного контакта, когда садитесь в грузовик или выходите из него. Три конечности — либо две руки и одна ступня, либо две ноги и одна рука — должны всегда находиться на оборудовании при подъеме по лестнице или при входе в грузовик и выходе из него.Помните о погодных условиях и проверяйте ступеньки на наличие снега, льда или грязи, которые могут сделать ступени скользкими. При управлении самосвалом
всегда пристегивайтесь ремнем безопасности. Отвал на неровном грунтеВыгрузка на подъем или спуск может повлиять на центр тяжести и распределение веса в самосвале с шарнирно-сочлененной рамой, что приведет к его опрокидыванию. Помните, какой вес находится в разгрузочном ящике, и управляйте оборудованием соответствующим образом.
История самосвала с шарнирно-сочлененной рамойСамосвал с шарнирно-сочлененной рамой не начинался с грузовика, ни с мусорного контейнера, ни с какого-либо другого кузова.Концепция самосвала с шарнирно-сочлененной рамой восходит к 1950-м годам в Эссексе, Англия, когда фермер по имени Эрнест Доу взял два трактора Fordson, снял передние оси и соединил переднюю часть одного трактора с задней частью другого.
Используя гидравлический поворотный стол, компания Doe создала трактор с двойным приводом. Он получил название Doe Dual Drive — Doe Triple D — трактор.
На самом деле все изменилось благодаря гидравлическому соединению. Эта модель также использовалась в 1957 году, когда компания Northfield разработала самосвал, который мог поворачиваться на 180 градусов за счет средней части кузова с использованием гидроцилиндров.Несмотря на новаторский дизайн, у их машины не было ключевой особенности, необходимой для успеха самосвала: полного привода .
2015 Ford F-450SD ПЕЙЗАЖНЫЙ САМОСВАЛ DRW Clarkston MI
- 4,88 Передаточное число оси
- GVWR: 16 500 фунтов, пакет полезной нагрузки
- Механическая раздаточная коробка
- Неполный полный привод
- Необслуживаемый аккумулятор 78 А / ч 750CCA с защитой от перегрузки
- Генератор на 175 А
- Буксирное оборудование -inc: Контроллер тормозов
- Жгут проводов прицепа
- 8991 # Максимальная полезная нагрузка
- HD Амортизаторы
- Передние и задние стабилизаторы поперечной устойчивости
- Жесткая подвеска
- Гидравлический усилитель рулевого управления
- 40 галлонов.Топливный бак
- Одиночная выхлопная труба из нержавеющей стали
- Ступицы с ручной блокировкой
- Передняя подвеска с винтовой пружиной
- Листовая задняя подвеска с листовыми рессорами
- Дисковые тормоза на 4 колеса с АБС на 4 колеса, передние и задние вентилируемые диски
- Переключатели Upfitter
- Колеса: 19,5 «Сталь, окрашенная серебром, цинк: крышки ступиц / центральные украшения не включены
- Шины: 225 / 70Rx19.5G BSW AS
- Прозрачный лак
- Хромированный передний бампер с 2 буксирными крюками
- Расширители крыльев, черные
- Черная боковая панель окон и черная передняя облицовка лобового стекла
- Черные дверные ручки
- Черные боковые зеркала с электрообогревом и выпуклым споттером, ручным складыванием и указателем поворота
- Сдвижные зеркала заднего вида с ручным управлением
- Фиксированное заднее стекло
- Глубокое тонированное стекло
- Переменные стеклоочистители прерывистого действия
- Полностью оцинкованные стальные панели
- Хромированная решетка
- Кронштейн переднего номерного знака
- Задние двери с обратным открыванием
- Аэрокомпозитные галогенные фары
- Габаритные огни кабины
- Огни периметра / приближения
- Радио: AM / FM стерео / Single CD / MP3 -inc: цифровые часы, 4 динамика и дополнительный входной аудиоразъем
- Фиксированная антенна
- SYNC с MyFord Communications / Entertainment System -inc: голосовая активация с 911 Assist, отчет о состоянии транспортного средства (VHR), трафик, направления и информационные службы, один порт USB, компас, AppLink и трехкнопочное управление сообщениями на рулевом колесе SYNC Услуги доступны при годовой абонентской плате в размере 60 долларов США.
- SiriusXM Satellite Radio -inc: США, спутниковая служба доступна в 48 смежных Соединенных Штатах и округе Колумбия
- Передние сиденья с ручным приводом для поясницы
- 4-позиционное сиденье водителя-inc: ручной наклон, перемещение вперед / назад и ручная опора для поясницы
- 4-позиционное пассажирское сиденье-inc: наклон вручную и движение вперед / назад
- 60-40 Складная раздельная скамья, передняя складывающаяся подушка заднего сиденья
- Рулевая колонка с ручным управлением и наклоном / выдвижением
- Задние окна с ручной вентиляцией
- Передний подстаканник
- Дистанционный вход без ключа со встроенным передатчиком, вход с подсветкой и тревожной кнопкой
- Круиз-контроль с элементами управления на рулевом колесе
- Кондиционер с ручным управлением
- HVAC -inc: воздуховоды под сиденьем
- Перчаточный ящик
- Внутренняя отделка-inc: хромированные вставки в интерьере
- Потолок потолка полностью тканевый
- Уретановый материал переключателя передач
- Cloth 40/20/40 Split Bench Seat -inc: ручная поясничная опора со стороны водителя, отделение под сиденьем на 20%, центральный подлокотник, подстаканник, отделение для хранения и регулируемые в четырех направлениях подголовники водителя и пассажира
- Зеркало заднего вида день-ночь
- Косметические зеркала заднего вида водителя и пассажира
- 3 розетки постоянного тока 12 В
- Полноценная потолочная консоль с хранилищем и 3 розетками постоянного тока 12 В
- Передние фонари
- Внутреннее освещение с плавным переходом
- Полное ковровое покрытие -inc: Коврики спереди и сзади
- Подкапотное освещение
- Ячейки для хранения в приборной панели, ящики в дверях водителя и пассажира
- Электропитание окон 1-го ряда с водителем и пассажиром одним касанием вверх / вниз
- Питание аксессуаров с задержкой
- Электропривод дверных замков
- Системный монитор
- Датчик наружной температуры
- Аналоговый дисплей
- Руководство с наклонными передними подголовниками и фиксированными задними подголовниками
- 2 кармана для хранения спинки сиденья
- Сигнализация периметра
- Трансмиссия противобуксовочная система
- Балка бокового удара
- Двухступенчатые боковые подушки безопасности водителя и пассажира
- Двухступенчатые передние подушки безопасности водителя и пассажира с выключателем пассажира
- Mykey System -inc: ограничитель максимальной скорости, ограничитель громкости звука, раннее предупреждение о низком уровне топлива, программируемые звуковые сигналы и пояснительный пульт с отключением звука
- Подвесные передние поясные и плечевые ремни безопасности-inc: регуляторы высоты
- Занавески подушки безопасности 1-го и 2-го ряда
- Полная масса: 16 500 фунтов, пакет полезной нагрузки
- Код заказа 650A
- Кондиционер
- Усилитель руля
- Противобуксовочная система
- Дисковые тормоза на 4 колеса
- АБС тормоза
- Двойные фронтальные подушки безопасности
- Двойные передние боковые подушки безопасности
- Передний стабилизатор поперечной устойчивости
- Верхняя подушка безопасности
- Сменная подушка безопасности пассажира
- Задний стабилизатор поперечной устойчивости
- Двойные задние колеса
- Фонари для чтения передние
- Индикация наружной температуры
- Консоль потолочная
- Косметическое зеркало переднего пассажира
- Тахометр
- Рулевое колесо выдвижное
- Наклон руля
- Раздельное складывающееся заднее сиденье
- Передний центральный подлокотник с ящиком для хранения
- Колеса: 19.5 дюймов, окрашенная сталь , окрашенная аргентином
- Стеклоочистители с прерывистым режимом работы
- 4.88 Передаточное число осей
- ПЕЙЗАЖНЫЙ САМОСВАЛ
- Ток холодного пуска при 0 ° F (первичный): 750
- Ампер холодного пуска при 0 ° F (2-й): 750
- Максимальная мощность генератора (амперы): 175
- Максимальная масса оси — передняя (фунты): 6000
- Полная масса оси — задняя (фунты): 12000
- Снаряженная масса — передняя (фунты): 4294
- Снаряженная масса — задняя (фунты): 3215
- Максимальная допустимая полная масса автомобиля (фунты): 16500
- Общий комбинированный вес (фунты): 26000
- Сцепное устройство собственного веса — макс. Вес прицепа.(фунты): 16000
- Сцепное устройство мертвого груза — макс. (фунты): 1600
- Wt Распределительное устройство — Макс. (фунты): 16000
- Wt Распределительное устройство — Макс. (фунты): 1600
- Сцепное устройство для пятого колеса — Макс. (фунты): 17600
- Максимальная грузоподъемность (фунты): 16000
- Тип подвески — Передняя: Другое
- Тип подвески — задняя: лист
- Усилие пружины — передняя (фунты): 6000
- Усилие пружины — задняя (фунты): 12000
- Тип моста — передний: независимый
- Тип моста — задний: мост с жесткой рамой
- Нагрузка на мост — передний (фунты): 7000
- Нагрузка на мост — задний (фунты): 12000
- Передаточное число (: 1) — перед: 4.88
- Передаточное число (: 1) — Заднее: 4,88
- Тип тормоза: 4-колесный диск
- Тормозная система ABS: 4-колесная
- Тормозная система АБС (вторая линия): 4-колесная
- Диск — передний (Да или): Да
- Диск — задний (Да или): Да
- Диаметр ротора переднего тормоза x толщина (дюймы): 14,5
- Диаметр ротора заднего тормоза x толщина (дюймы): 15,3
- Код заказа передней шины: TFB
- Код заказа задней шины: TFB
- Размер передней шины: LT225 / 70SR19.5
- Размер задней шины: LT225 / 70SR19.5
- Грузоподъемность передней шины (фунты): 7500
- Грузоподъемность задней шины (фунты): 15000
- Оборотов / Миля @ 45 миль / ч — Передний: 647
- Оборотов / Миля @ 45 миль / ч — Задний: 647
- Размер переднего колеса (дюймы): 19,5 X 6
- Размер заднего колеса (дюймы): 19,5 X 6
- Материал переднего колеса: Сталь
- Материал заднего колеса: Сталь
- Тип рулевого управления: шарик с рециркуляцией
- Диаметр разворота от бордюра до бордюра (футы): 52.4
- Емкость топливного бака, приблизительно (галлон): 40
- Колесная база (дюйм): 186
- Длина, общая (дюйм): 271,5
- Ширина, макс. Без зеркал (дюймы): 93,9
- Высота, общая (дюймы): 80,4
- Свес передний (дюйм): 38,1
- Свес задний без бампера (дюйм): 47,6
- Кабина к мосту (дюймы): 84
- Кабина до конца рамы (дюймы): 131,6
- Дорожный просвет передний (дюйм): 8
- Дорожный просвет сзади (дюйм): 8
- Пассажировместимость: 6
- Front Head Room (in): 40.7
- Комната для передней ноги (дюймы): 41,1
- Переднее плечо (дюйм): 68
- Передняя бедра (дюйм): 67,6
- Вторая главная комната (дюйм): 38,1
- Зал второй ноги (дюйм): 31,6
- Вторая плечевая комната (дюйм): 68,1
- Вторая модная комната (дюйм): 67,3
- Имя транспорта: Ford Super Duty F-450 DRW
- Тип кузова: SD Super Cab
- Код корпуса: H
| |||||
