Бульдозер Caterpillar D6N (Cat) технические характеристики, цена, видео, фото

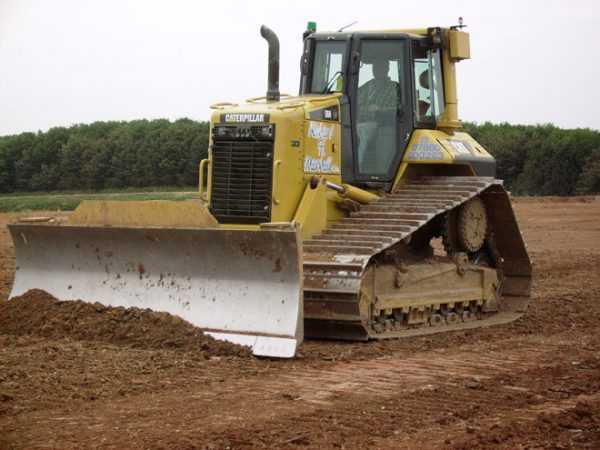

Бульдозер Caterpillar D6N (Cat)

Caterpillar D6N – специальная техника средней мощности. В своем сегменте бульдозер считается одним из лидеров по показателям производительности и надежности.

Марка Caterpillar имеет мировую известность. Линейка бренда представлена несколькими десятками серий строительной техники, каждая из которых сочетает огромный опыт компании и современные технологии. За счет этого на выходе получаются качественные продукты. Кат D6N – одна из наиболее популярных разработок бренда. Конструкция бульдозера имеет дополнительное усиление, что положительно сказывается на ресурсе работы даже при наличии постоянных высоких нагрузок.

Катерпиллер Д6Н – многоцелевая машина, которая используется для выполнения различных земляных работ в масштабном строительстве, карьерах и месторождениях. Фронтальный отвал позволяет разрабатывать грунт 1-3 категории плотности, передвигать тяжелые предметы на малые дистанции или производитель копание. Основные операции, выполняемые при помощи Cat D6N:

• планировка неровной поверхности, перемещение и укладка грунта;
• очистка территории от посторонних предметов и строительного мусора;
• разработка сыпучих материалов;
• рытье и засыпка скважин, каналов и траншей;
• погрузочно-разгрузочные работы.

Бульдозер адаптирован к эксплуатации в России и эффективно работает при температурном режиме от -40 до +40 градусов.

Видео

Модификации и особенности

Caterpillar D6N выпускается в базовом исполнении и в модифицированных вариантах. Существуют следующие версии модели:

• Caterpillar D6N – базовый вариант;
• Caterpillar D6N LGP – наиболее тяжелая модификация с улучшенным контактом гусеничной ленты с поверхностью. Используется для заболоченных мест, грунтов со слабой несущей способностью;
• Caterpillar D6N XL – вариация с силовой установкой повышенной мощности, добавляющей к показателям скорости и производительности;
• Caterpillar D6N XW.

Особенности бульдозера Катерпиллер Д6Н:

• механизм дифференциального управления поворотами, облегчающий управление машиной и повышающий маневренность;
• надежность, свойственная всем продуктам бренда;
• удобство и комфорт работы. Герметизированная кабина, кондиционер и система отопления обеспечивают оптимальный микроклимат;
• наличие сертификата соответствия экологическим нормам Евросоюза;
• мощный агрегат собственного изготовления.

Технические характеристики

Габаритные размеры (версия LGP/XL):

• длина – 5110/4165 мм;
• ширина – 3428/3000 мм;
• высота – 3095/3200 мм;
• дорожный просвет – 507/394 мм;
• передняя колея – 2160/1890 мм;
• задняя колея – 2160/1890 мм.

Масса модификации Caterpillar D6N LGP составляет 17797 кг, Caterpillar D6N XL – 16668 кг, удельное давление на грунт – 34,4 кПа/52,3 кПа.

Предельная скорость вперед равняется 10 км/час, назад – 11,6 км/час.

Характеристики базового отвала:

• высота – 1411 мм;
• ширина – 3780 мм;
• емкость – 3,18 куб.м;
• максимальная глубина копания – 656 мм.

Фото

buldozerspec.com

Бульдозер Caterpillar D6N технические характеристики: двигатель, расход топлива

Бульдозеры Caterpillar D6N хорошо зарекомендовали себя на стройплощадках и при добыче полезных ископаемых. Техника американского бренда надежна и эффективна. А использование навесных устройств сильно расширяет диапазон применения спецтехники.

Возможности бульдозеров Caterpillar D6N

Бульдозерную спецтехнику Катерпиллер D6N применяют для планировки площадей и их очистки, разработки и перемещения сыпучих материалов, расчистки просек. Фронтальный отвал бульдозера дает возможность работать с легкими и средними грунтами, двигать тяжелые предметы на небольшие расстояния и выкапывать котлованы и траншеи. Преимущество этого бульдозера — в возможности дифференциально управлять поворотами.

Caterpillar D6N в работе

Конструктивные показатели спецтехники

В модельный ряд этого типа бульдозеров входит несколько модификаций, различающихся по весу и вместимости отвала. Базовые технические характеристики D6N спецтехники следующие:

Тактико-технические показатели	Данные по бульдозерам Caterpillar D6N
Вес спецтехники в кг	15586–17722
Объем отвала в кубометрах	3,16–4,28
Высота и ширина отвала в см	141,1х378
Глубина копания максимальная в см	65,6
Экологический стандарт	EPA Tier 2, EU Stage II
Высота кабины с ROPS в см	308,3 (XL) или 319,7 (LGP)
Ширина в см (без отвала)	249,2 (XL) либо 302,2 (LGP)
Дорожный просвет (без учета высоты грунтозацепа) в см	42,4 (XL) либо 53,8 (LGP)
Модель двигателя	Cat 3126В DITAAC
Мощность (в лошадиных силах)	108 кВт/145
Расход дизельного топлива в л/маш.час	17,2 и выше (в зависимости от нагрузки)
Поршневой ход в см	12,7 мм
Диаметр цилиндра в см	11
Объем двигателя в литрах	7,2

Конструкция бульдозеров Caterpillar облегчает техническое обслуживание – все важные узлы доступны для осмотра и ремонта.

Габариты Caterpillar D6N

Достоинства ходовой части

Американский бренд представил несколько моделей Caterpillar D6N с различиями в ходовой части. К примеру, возможен вариант с пониженным давлением на опору (LGP) или удлиненный (XL). Трубчатые рамы гусеничных тележек увеличивают долговечность техники за счет устойчивости к повреждениям.

Направляющее устройство непосредственно контактирует с дорожкой траковой цепи, что позволяет ленте крепко держаться на катках. Направляющие колеса сконструированы так, что не касаются щек звеньев, что обеспечивает плавное движение ленты и увеличивает срок службы. Они регулируются с помощью пружины обратного действия в узле натяжения гусеничных лент и герметизированного гидроцилиндра.

У всех модификаций Caterpillar бортовая часть располагается высоко над землей, что способствует ее лучшей изоляции от грунта и защите от ударных нагрузок. Подобная конструкция SystemOneTM является уникальной, разработанной брендом Caterpillar и применяемой только для техники этой марки.

Устройство двигателя

Двигатель Caterpillar 3126B

Бульдозер комплектуется мотором Caterpillar 3126B с прямым впрыском горючего, управляемым электроникой. Спецтехника оснащена электронной системой предстартового подогрева нагнетаемого воздуха с автоматическим включением. А также имеется турбокомпрессор и промежуточный охладитель наддувочного воздуха (система ATAAC), отлично согласованный с мотором и необходимый для повышения его мощности.

Клиновидный ремень из инновационного материала и автоматическое натяжение ремня позволили отказаться от схемы охлаждения двигателя с 3–4 ремнями привода вентилятора. А установка алюминиевых пластин в радиатор увеличила теплоотдачу.

Особенности трансмиссии

В конструктивных особенностях предусмотрены такие механизмы как Auto-Shift и Auto-Kickdown. Первый осуществляет переключение передач автоматически, второй – переход в авторежиме на пониженную передачу при повышении нагрузки.

Коробка передач — с тремя задними и тремя передними передачами, и переключением под нагрузкой. За предотвращение ударных нагрузок на трансмиссию бульдозера Caterpillar в трудных условиях эксплуатации отвечает одноступенчатый гидротрансформатор.

Коробка передач Caterpillar D6N

Отделение оператора

Кабина бульдозера Caterpillar D6N удобна и практична. Она оборудована:

Кабина Caterpillar D6N внутри

• кондиционирующей системой;
• шумоизолирующими пенопластовыми панелями;
• герметичными окнами и дверьми;
• лазерной и спутниковой системами нивелирования AccuGrade.

Для снижения шума кабина дополнительно обита звукопоглощающим материалом. В результате уровень шума на месте оператора – 79 дБ.

Облегчает управление бульдозером система гидравлики. Контроль за техническим состоянием систем ведется с помощью устройства EMS III, сообщающего машинисту рабочие параметры главных узлов.

Бульдозер Caterpillar D6N – машина надежная и универсальная. Спецтехника адаптирована к работе в российском климате и выдерживает температурные перепады от 40 градусов мороза до 40 градусов тепла.

Видео по теме: Cat D6N

specnavigator.ru

Caterpillar D6N — спецификация, фотографии, видео, обзор

• Тип: Бульдозеры;
• Производитель: CATERPILLAR;
• Модель: Caterpillar D6N.

Caterpillar D6N фото

Caterpillar D6N описание

Среднеразмерный бульдозер Cat D6N имеет несколько модификаций. Самая тяжелая из них — DS-LGP, масса данной версии составляет 17,2 т. При этом одно из главных достоинств модели — система дифференциального управления поворотами

На данной модели установлен двигатель Caterpillar 3126В, конструкция которого включает систему прямого впрыска топлива с электронным управлением. В распоряжении оператора бульдозера Caterpillar D6N — электросистема предпускового подогрева нагнетаемого воздуха, включаемая автоматически. Также присутствует турбокомпрессор и промежуточный охладитель наддувочного воздуха (система АТААС), которые хорошо согласованы с двигателем и призваны повысить его мощность.

Конструкторы отказались от традиционной схемы с 3-4 ремнями вентилятора системы охлаждения двигателя. Это стало возможным благодаря изготовлению клиновидного ремня из нового полимерного материала и наличию автоматической системы натяжения ремня. А более высокой теплоотдачи удалось добиться благодаря включению в конструкцию радиатора алюминиевых пластин.

В конструкции предусмотрены такие устройства, как Auto-Shift и Auto-Kickdown. Первое выполняет автоматическое переключение передач, второе — переключение на низкую передачу в случае значительного увеличения нагрузки (также в авторежиме).

Присутствует одноступенчатый гидротрансформатор, предотвращающий ударные нагрузки на трансмиссию бульдозера Caterpillar D6N в тяжелых условиях эксплуатации. Коробка передач — планетарная, переключаемая под нагрузкой, с 3 передачами переднего и также 3 заднего хода.

Доступно два варианта органов управления поворотами: дифференциальная или «кончиками пальцев». В первом случае в процессе поворота гарантируется привод обеих гусеничных лент; операторы выполняют требуемые операции с помощью многофункционального рычага одной рукой.

Давление в муфтах регулируется электроникой (система ЕСРС).

Уровень шума в кабине бульдозера Caterpillar D6N составляет 79 дБ (А). Использован шумопоглощающий обивочный материал, звукоизолирующие панели из пенопласта, выполнено уплотнение окон и дверей. Кроме этого, присутствуют установленные на болтах мягкие опоры кабины.

Управление рабочим оборудованием производится с помощью гидравлических органов, характеризующихся малым усилием воздействия. А контролировать работоспособность систем бульдозера помогает система EMS III, которая информирует оператора об основных рабочих параметрах.

Доступны лазерная и спутниковая системы нивелирования AccuGrade. Система кондиционирования входит в базовую комплектацию, а сиденье на пневпомодвеске устанавливается по спецзаказу.

Для производства отдельных элементов применена литая сталь и толстые стальные листы. Детали сварены в единую конструкцию рамы и корпуса, что обеспечивает высокую сопротивляемость ударным нагрузкам. А балансирный брус, закрепленный на шарнирах, позволяет рамам гусеничных тележек Caterpillar D6N изменять положение относительно вертикальной плоскости и тем самым повторять профиль опорной поверхности.

Конструкция SystemOneTM, являющаяся собственной разработкой Caterpillar, предполагает высокое расположение бортовой передачи. Такое решение помогает изолировать устройство от контакта с землей и ударных нагрузок, передаваемых от рабочего органа.

Рамы гусеничных тележек выполнены трубчатыми, благодаря чему они лучше противостоят деформациям.

Существует несколько модификаций ходовой части бульдозера Caterpillar D6N: XL — удлиненная; LGP — с малым давлением на опорную поверхность.

Благодаря системе Product Link владелец бульдозера Caterpillar может получить информацию о его состоянии, не выходя из офиса. А работу дилеров упрощает специальный диагностический разъем, к которому подключается прибор Cat ЕТ.

Все основные обслуживаемые узлы находятся в непосредственном доступе: отделение двигателя имеет навесные боковые дверцы, крышки доступа к местам ТО стали больше, усовершенствована конструкция топливного бака и т.д.

Доступны следующие модификации бульдозера caterpillar d6n: DS-XL, DS-LGP, FTC-XL, FTC-LGP.

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Case 350B, Komatsu D65E-12E, Caterpillar D6R (серия II).

Кабина Caterpillar устанавливается по специальному заказу; стандартной является конструкция защиты оператора при опрокидывании машин (ROPS).

Технические характеристики Caterpillar D6N

Эксплуатационная масса	15 586-17 722 кг
Вместимость отвала	3,16-4,28 куб.м
Мощность	108 кВт/145 л.с
Экостандарт	EPA Tier 2, EU Stage II
Модель двигателя	Cat 3126В DITAAC
Полезная мощность	согласно ISO 9249 — 108 кВт/145 л.с.
	согласно SAE J1349 — 107 кВт/143 л.с.
	согласно EU 80/1269 — 108 кВт/145 л.с.
Диаметр цилиндра	110 мм
Ход поршня	127 мм
Рабочий объем	7,2 л
Ширина трактора (стандартные башмаки без отвала)	2 492 (XL) или 3 022 (LGP) мм
Высота машины (кабина с устройством ROPS)	3 083 (XL)  или 3 197 (LGP) мм
Дорожный просвет (без учета высоты грунтозацепа)	424 (XL)  или  538 (LGP) мм
Ширина башмака	610 или 860 мм
Количество башмаков на одну сторону	40 или 46
Ширина колеи	1 890 или 2 160 мм
Давление на опорную поверхность	32,4 — 50,8 кПа

Caterpillar D6N видео

Отзывы о Caterpillar D6N

Ходовая система образована следующими составными частями:

При этом, управление бульдозером Катерпиллер от мини-бульдозера до самого мощного и сложного крайне удобно для оператора, благодаря своей эргономичности, технологиям создания приборов и органов управления. Кабина крайне комфортная с отличным обзором, позволяющим видеть отвал, часть трактора позади кабины и зуб рыхлителя.

Получите выгодное предложение от прямых поставщиков:

stronews.ru

Caterpillar D 6 N XL-SU технические характеристики (2003-2006)

Базовая модель с кабиной Rops с отвалом

Скачайте 250 подробных технических спецификаций и конкурентную информацию Caterpillar D 6 N XL-SU

See 12 datasheets

D 6 N XL-SU Caterpillar — Технические данные

Вес	16 т
Транспортная длина	4.92 м
Транспортная ширина	2.492 м
высота в транспортном cостояние	3.08 м
Вид отвала	SU
Давление на грунт	0,51 п/дд
Ширина гусениц	610 мм
Скорость	10 км/ч
Ширина фронтального ножа-отвала	3.19 м
Производитель двигателя	Caterpillar
Модель двигателя	3126 HEUI
Мощность двигателя	108 кВт
Рабочий объем	7.2 л
Число оборотов при макс. крутящем моменте	2100 rpm
	###
Вид привода	###
	###
Мощность двигателя	###
Габариты д х ш х в	###
Макс.крутящий момент	###
число цилиндров	###
Диаметр цилиндра х ход поршня	###
Вес	###
уровень выбросов	###

D 6 N XL-SU Caterpillar — Специальное оборудование

• Кондиционер
• сажевый фильтр
• Задний рыхлитель
• Установка отвала под углом

Загрузить спецификации и технические спецификации для Caterpillar D 6 N XL-SU

X

Что вы думаете об этой машине?

Благодарим за отзыв

specs.lectura.ru

Бульдозер Caterpillar D6R (CAT) технические характеристики, особенности, цена, видео, фото

Бульдозер Caterpillar D6R (CAT)

Caterpillar D6R – бульдозер среднего класса, созданный на основе трактора одноименного бренда. Модель разрабатывалась для эксплуатации в тяжелых условиях.

Машина выпускается компанией Caterpillar, работающей в сегменте специализированной техники более 80 лет. Продукты бренда отличаются наличием передовых технических решений, усиленной конструкцией элементов и агрегатов и проверенными схемами компоновки, что обеспечивает высокие показатели экономичности и эффективности.

Катерпиллер D6R – универсальная машина. Бульдозер может использоваться на грунте различного типа, включая влажный и вязкий. Точность и чувствительность управления делают его незаменимым при выполнении сложных работ. Техника подходит для любых операций и всегда показывает высокую производительность.

Основное предназначение Cat D6R – перемещение значительных объемов материалов и грунта 1-3 категорий на расстояние до 350 м. Машина может эксплуатироваться в высокогорных условиях, элементы управления сохраняют эффективность в районах с высотой до 3000 м. Современное и мощное навесное оборудование позволяет работать с промерзшим грунтом и рыхлой землей. Также Кат D6R используется для разработки скальных пород, мощный двигатель позволяет справляться с данной задачей.

Исключительные качества и надежность обуславливают повышенный интерес потребителей к этой модели.

Видео

Модификации и особенности

В основе бульдозера Катерпиллер D6R лежат проверенные временем решения американского производителя. Семейство включает несколько модификаций, различающихся типом используемого оборудования и отдельными элементами конструкции.

Основные модификации:

1. Caterpillar D6R – базовая модель;
2. Caterpillar D6R (Series II) – карьерный гусеничный вариант массой 15000 кг;
3. Caterpillar D6R LGP (Series II) – модификация массой 21000 кг с усиленным контактом гусениц с поверхностью, позволяющим проходить заболоченные и переувлажненные зоны;
4. Caterpillar D6R (Series III) – вариация массой 18700 кг;
5. Caterpillar D6R XL (Series III) – бульдозер массой 15000 кг с двигателем повышенной мощности, увеличивающим возможности техники;
6. Caterpillar D6R XW (Series III) – карьерная гусеничная модификация массой 20000 кг.

Особенности семейства Кат D6R:

• высочайший комфорт работы. Обновленная кабина бульдозера с передовой конструкцией и эргономичными органами управления позволяет оператору без дополнительных усилий выполнять любые операции;
• мощный агрегат;
• широкая линейка дополнительного оборудования;
• интегрированные технологии, улучшающие контроль и управление техникой;
• удобство техобслуживания и хорошая клиентская поддержка от производителя.

Технические характеристики

Cat D6R – среднегабаритный бульдозер.

Размеры (базовая версия):

• длина – 5600 мм;
• ширина – 3300 мм;
• высота – 3900 мм;
• колесная база – 2664 мм;
• дорожный просвет – 383 мм;
• передняя колея – 1880 мм;
• задняя колея – 1880 мм;
• ширина гусеницы – 560 мм.

Фото

Масса бульдозера составляет 18700 кг, удельное давление на грунт – 0,35 кг/кв.см. Максимальная скорость вперед – 11,9 км/час, назад – 15,3 км/час.

buldozerspec.com

БУЛЬДОЗЕР CAT D6G XL

Основные характеристики
Общий вес, кг	16880-XL/17500-LGP
Двигатель
Расчётная частота вращения, об/мин	1900
Модель двигателя	3306T
Мощность двигателя, кВт (л.с.)	119(160)
Производитель двигателя (марка)	CAT
Рабочий объём двигателя, см3	10500
Диаметр цилиндра и ход поршня	121×152
Топливная система
Максимальная скорость, км/ч	3-12,9
Размеры
Дорожный просвет, мм	310
Ширина гусеницы, мм	560-610-XL / 915-927-LGP
Заправочные емкости
Боковые редукторы (с каждой стороны), л	19
Система охлаждения, л	39
Топливный бак, л	320
Гидробак, л.	47
Колёса
Колея передних/ задних колес, мм	1880-XL / 2108-LGP
Характеристики бульдозера
Тип бульдозерного отвала	SU,S,A
Eмкость отвала, куб.м.	2,4-3,8-XL / 3,2-LGP
Тип рыхлителя	Параллелограммный, фиксированный
Макс. высотаXширина рыхлителя, мм	x2128
Максимальная глубина рыхления, мм	530
Другие характеристики
Вид шасси	гусеницы
