Новый камаз евро 5 – Двигатель КАМАЗ стандарта Евро-5

Двигатель КАМАЗ стандарта Евро-5

Это обычная для ОАО «КАМАЗ» практика последнего времени – дать своему зарубежному партнеру техзадание и совместно с ним разрабатывать новый, необходимый для дальнейшего развития автозавода узел или агрегат. Так было с кабиной, разработанной инженерами-конструкторами НТЦ совместно с южнокорейской компанией DMEC. А если покопаться в истории, то что-то подобное было и в начале 70-х годов, в период строительства Камского автозавода, когда дизель для челнинских грузовиков разрабатывал Ярославский моторный завод. Сейчас, при создании нового поколения КАМАЗов, не менее важно получить современный двигатель, удовлетворяющий требованиям норм Евро-5, а в перспективе – и Евро-6.
Можно было бы купить лицензию и технологические сборочные линии, как это сделала с двигателем Renault Trucks DCi11 «Группа ГАЗ» для Ярославского моторного завода. Но там мотор был изначально уровня Евро-3, хотя и с возможностью доводки его до Евро-4. Кстати, на работы по адаптации ЯМЗ-650 к требованиям Евро-4 тоже пришлось затратить деньги. А еще – не так-то и много желающих продать свой мотор конкурентам, тогда «Группе ГАЗ» сильно повезло с оптимизацией производства в Volvo Group.

Другой вариант достаточно быстрого получения нового двигателя – создание совместного предприятия с одной из независимых моторостроительных компаний. Но руководство ОАО «КАМАЗ» знает о таком сотрудничестве лучше, чем любой другой отечественный производитель грузовиков – в конце 2000-х было создано четыре совместных предприятия, одно из которых «Камминс-КАМА» по производству дизелей Cummins ISBe. Наиболее востребована оказалась «шестерка» объемом 6,7 литра, мощностью от 185 до 300 л. с., теперь их выпускают в исполнении Евро-4, а в Европе эти моторы есть и Евро-5, и Евро-6.

Однако напомним, что в Челнах готовят к производству свои двигатели уровня Евро-5 – традиционные V-образные «восьмерки» КАМАЗ-740.735-400 и КАМАЗ-750.10-400. Казалось бы, зачем тратить деньги и время, разрабатывать рядный шестицилиндровый мотор – только ради того чтобы он был? Дело в том, что давние приверженцы V-образных дизелей для грузовиков Mercedes-Benz и Scania тоже неспроста планируют сворачивать производство этих двигателей в пользу рядных «шестерок». Это связано, в первую очередь, с особенностями компоновки двигателей уровня Евро-6 и выше на раме и под кабиной современных грузовиков. Для нейтрализации отработавших газов, для оптимизации настроек электронноуправляемых топливных систем дизелей будет недостаточно сочетания рециркуляции ОГ (EGR), впрыска водного раствора мочевины (SCR) и регенерируемого сажевого фильтра. Специалисты сходятся во мнении, что эти системы придется дополнять турбокомпаундом. Турбокомпаунд – это когда установлена еще одна турбина, которая через вязкостную муфту и понижающий редуктор дополнительно, причем даром, без затрат топлива, «подкручивает» коленвал. Дармовая мощность позволяет без особых проблем придушить двигатель в угоду экологии. В Европе турбокомпаунд на дизелях грузовиков первыми начали применять земляки-конкуренты Volvo и Scania, в несколько этапов: в середине 90-х, в середине 2000-х, а теперь и в период 2012-2014 годов. Обратите внимание – работали с турбокомпаундом задолго до того, как он стал сверхактуален, когда об уровне Евро-6 никто и не говорил. Несмотря на это, и шведы, и немцы из Daimler говорят, что очень сложно скомпоновать дополнительную громоздкую турбину с редуктором на блоке V-образного мотора, без увеличения ширины и высоты двигателя. А на рядной «шестерке» турбокомпаунд легко монтируется сбоку блока, рядом с маховиком.
Именно необходимость иметь свой перспективный рядный шестицилиндровый дизель заставила ОАО «КАМАЗ» тратить деньги на разработку нового мотора. При выборе партнера в первую очередь обратились к австрийской AVL List, но получался большой срок – пять лет. Из независимых производителей, способных разработать нужный двигатель, оставались американские Cummins, Caterpillar и германский Deutz. Но Liebherr обещал управиться за три года – видимо, сошлись и в цене.

Новая размерность

Компания Liebherr знаменита не только холодильниками и подъемными кранами, как думают многие, она производит и дизели, но это относительно молодой производитель – первые двигатели начали выпускать с 1984 года. Руководство компании пришло к выводу, что краны, экскаваторы и бульдозеры марки Liebherr лучше будет обеспечить своими же моторами. Кстати, к этому времени в Челнах уже восемь лет как выпускали V8 КАМАЗ-740.
В НТЦ особо подчеркивают, что тот мотор Liebherr, который нам показывают, просто взят за основу при разработке нового двигателя. Новый мотор «КАМАЗа» будут строить на основе 12-литрового Liebherr D946, который стоит на конвейере всего два года. Но опять-таки, эти моторы существуют только в промышленных версиях, то есть для строительной техники, а не для автомобилей. И одна из главных задач по адаптации этих моторов к челнинским грузовикам – уменьшение массы и габаритов. Настолько, насколько это возможно. Но и уменьшение массы – еще не все проблемы. О том, насколько сложна задача создания автомобильных версий современных дизелей из промышленных моторов, можно предположить глядя на шестицилиндровый 16-литровый дизель Cursor 16, разработанный компанией FPT Industrial, входящей в состав концерна FIAT Industrial. Этот мотор мощнее современного Volvo D16К Евро-6 на 25 л. с. – то есть у него 775 лошадей, он получил титул «Дизель 2014 года», но на прошедшей выставке в Ганновере IAA-2014 на стенде IVECO его даже не показали. Это при том, что двигатель соответствует экологическим стандартам Stage IV/Tier 4, на нем применена запатентованная технология избирательной каталитической нейтрализации Hi-eSCR, как на Cursor 13 Евро-6.

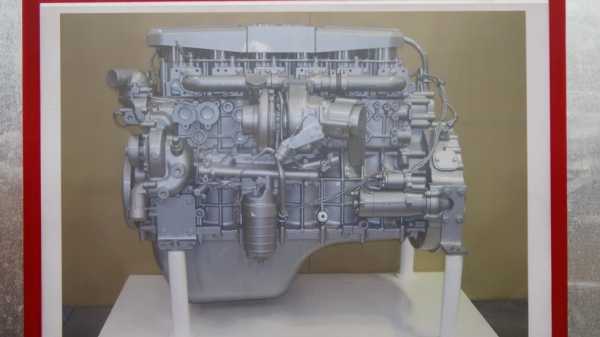

Конструктивно мотор Liebherr D946 сходен со многими рядными дизелями: у него чугунный блок, мокрые гильзы (это традиционно для любых дизелей Liebherr), распредвал находится в блоке, привод клапанов – штангами, шестерни ГРМ и насосов – со стороны маховика. Точный рабочий объем 11,95 литра, размерность 130х150 мм, то есть ОАО «КАМАЗ» отходит от привычного диаметра поршня 120 мм. При разработке техзадания мотор-прототип Liebherr D946 или будущий КАМАЗ-910.10 сравнивали с современными моторами крупнейших производителей. У них следующая размерность: Volvo D13 – 131×158; Scania DC13 – 130×160; MAN D2676 – 126×166; новейший Mercedes-Benz OM471, он же Detroit Diesel DD13 – 136×156, IVECO Cursor13 – 135×150 миллиметров. Почему так подробно говорим о размерности? Потому что часто приходится слышать мнения: современный 11-13 литровый дизель должен быть короткоходным. На самом деле и среди легковых дизелей даже «квадратных» моторов, а тем более с «коротким ходом» – по пальцам пересчитать. У больших дизелей для повышения механического КПД тем более выгодно уменьшать обороты максимальной мощности – короткоходность не нужна. У КАМАЗ-910.10.550 должен быть очень хороший показатель удельной литровой мощности – 33,75 кВт/литр и, что важно, удельный эффективный расход топлива – 183 г/кВт.ч.
Оказывается, компания Liebherr, так же как Scania, Mercedes-Benz, а раньше MAN , даже сейчас применяет раздельные головки блока. Раньше утверждалось, что у двигателей с раздельными головками уже при нормах Евро-5, из-за увеличения давления в цилиндрах, «поплывет» геометрия блока. Однако у Scania этого не произошло и на моторах Евро-6, поскольку силовой каркас блока изначально был рассчитан на давление в камере сгорания до 200 бар. У Liebherr головки чугунные, поэтому в отличие от алюминиевых здесь маловероятно возникновение термических трещин в зоне перемычки седел клапанов. Крепление головки надежное – шестью болтами, у мотора D946 четыре клапана на цилиндр. Главное достоинство раздельных головок давно известно перевозчикам – они удобнее в ремонте и надежнее, ведь не может же сразу пробить все шесть прокладок головки блока, наверняка только одну. Да и стоит прокладка значительно меньше, чем единая под общую головку. Раздельные головки дешевле в производстве, а для ОАО «КАМАЗ» – еще и лучше тем, что не надо серьезно перестраивать обрабатывающие линии со своих головок на «либхеровские». А совокупность таких «мелочей» неизбежно сказывается на конечной цене нового двигателя – она обещает быть демократичной. Важно, что есть возможность разместить в головках электрогидравлическое управление клапанами для компрессионного моторного тормоза, как это сделано у двигателей Mercedes-Benz с раздельными головками, на V-образных ОМ501/502 и рядной «шестерке» ОМ457.
Еще одна особенность современных двигателей, связанная с увеличением давления в цилиндрах и с приданием дополнительной жесткости блоку, а также с уменьшением шума и вибраций: обычно корпус крышек коренных подшипников выполнен в единой отливке. Такое конструктивное решение называют «рамой», или Bedplate. К блоку «рама» крепится не только силовыми шпильками, но и «мелкими» болтами по периметру этих двух деталей. При этом отказываются от поперечных болтов, традиционно крепящих коренные крышки у многих дизелей. Однако у Liebherr D946 ничего подобного нет. Возможно, позже у серийного КАМАЗ-910.10 первого-второго поколения появится и «рама» коренных подшипников, и общая для шести цилиндров головка… Возможно, единую головку блока оснастят и механизмом изменения фаз газораспределения. Кстати, большое внимание обращают на ремонтопригодность мотора: кроме «мокрых» гильз, удобных при ремонте, будут введены и ремонтные размеры шеек коленвала. Это при том, что вал может быть и практически «вечным» – азотированным, то есть с очень твердой поверхностью, но без «ремонтов», или поверхность шеек будет подвергаться двойному упрочнению ТВЧ – такой вал можно перешлифовывать. Вкладыши из свинцовистой бронзы будут с дополнительным антифрикционным износостойким слоем (PVD-покрытие), который нанесут ионно-вакуумным напылением. Причем такие подшипники скольжения изготовят на Димитровградском заводе на новом оборудовании – это предприятие недавно приобрела компания Federal Mogul.

На основе нового мотора КАМАЗ-910.10 будут созданы различные модификации по мощности: 380; 400; 450; 500 и 550 л. с. при 1900 об/мин, с моментом от 1700 до 2540 Н.м с хорошей «полкой» в диапазоне 1100-1400 оборотов. Отметим, что в Европе, а тем более в России, наиболее востребован мощностной диапазон 440-480 л. с. и на магистральных перевозках, и грузовиках строительного назначения, вплоть до четырехосников. Разные настройки мощности могут сказываться и на многих конструктивных особенностях нового мотора. Кроме наиболее распространенных полностью алюминиевых поршней будут и составные, со стальным жаропрочным днищем и алюминиевой юбкой, и самые современные, стальные поршни с полимерным покрытием юбки. Эти поршни тоже будут делать на СП «Федерал Могул-Набережные Челны», покрытие поршневых колец – хромоалмазное, износостойкое. Не мудрено, что ресурс до капремонта ожидается около 1 млн 500 тыс. км, а периодичность замены масла – через 150 тыс. км. Однако пока глядя на единственный полнопоточный масляный фильтр (без фильтра, работающего после перепускного клапана и без центрифуги) возникают сомнения в такой «долговечности» масла. Хотя есть большой водомасляный теплообменник для поддержания стабильной температуры и эксплуатационных свойств моторного масла, а еще будет закрытая вентиляция картера с центробежным маслоотделителем. Этот мотор уже не будет пыхтеть масляным паром через сапун.
Двигатель-прототип Liebherr D946 не похож на аккуратные и какие-то «выглаженные» автомобильные европейские дизели, ему «родня» угловатые тракторные (извините, промышленные) – большие Caterpillar или Cummins. Вместе с тем видно, что не стремились вытянуть мотор в длину: водяной насос в одном корпусе с термостатом установлен сбоку блока – примерно как на наших «Жигулях».
Топливная аппаратура – Common Rail, но разработки Liebherr. В зависимости от «природоохранительных» норм давление впрыска будет достигать 1500 бар и выше. Двигателисты «КАМАЗа», в соответствии с рекомендациями Bosch и на основе опыта Daimler, давно отдали предпочтение впрыску в ОГ водного раствора мочевины – системе SCR. Но это только не выше уровня Евро-5, а для Евро-6 уже приходится дополнять рециркуляцией отработавших газов, то есть системой EGR и скорее всего – еще и сажевым фильтром.

Технологические возможности «КАМАЗа»

Первая партия моторов планируется к выпуску во втором полугодии 2017 года. И это несмотря на кризис! Весьма напряженный план. Сразу же будут налаживать собственное производство важнейших деталей двигателя: литье, ковку, мехобработку. В дальнейшем планируется практически 100-процентная локализация двигателя КАМАЗ-910.10. Это в отличие от производимого в Набережных Челнах Cummins ISBe, который, похоже, никогда не станет полностью российским. В СП «Камминз-КАМА» говорят, что дешевле организовать массовое изготовление отдельных деталей на одном из зарубежных заводов Cummins, чем плодить мелкосерийное на каждом производстве. Потом, по мере необходимости, нужную деталь отвозят на сборочные конвейеры других заводов компании.
Если проводить дальнейшие параллели в производстве моторов Cummins ISBe и перспективного Liebherr D946, важно отметить, что отливку блока цилиндров и головки «шестерки» Cummins освоили именно на предприятиях ОАО «КАМАЗ». Однако пока отливка блока все же импортная – в Челнах его только обрабатывают. Зато литье головки уже больше «камазовское», чем бразильское, но обработка – полностью местная, выполняется на моторном производстве «КАМАЗа». То есть готовую головку потом продают СП «Камминз КАМА». По такой же схеме выпускают маховик: литье и обработка «камазовские», импортный только венец. С 2011 года на «КАМАЗе» отливают и обрабатывают коленвал для Cummins ISBe. А из последних новостей: в Челнах теперь наладили выпуск коленвалов для ярославских дизелей ЯМЗ-536, то есть для конкурента – «Группы ГАЗ». А кроме того, надо помнить, что традиционные «камазовские» моторы ОАО «КАМАЗ» ведь делает само, и его технологические возможности только растут. Так что не надо сомневаться в том, что в Челнах будет освоено производство моторов КАМАЗ-910.10.

reis.zr.ru

KAMAZ-5490

Магистральный тягач европейского качества для российских условий эксплуатации

Стремясь удовлетворить потребности широкого круга пользователей грузовой техники, ПАО «КАМАЗ» в 2013 году освоило выпуск нового магистрального тягача KAMAZ-5490 (4х2), способного эффективно решать транспортные задачи в сфере междугородних и международных автомобильных перевозок

Соответствующий экологическим стандартам Евро-5, новый магистральный тягач спроектирован с учетом российских дорожных и климатических условий эксплуатации и сочетает в себе высокий комфорт и безопасность, с одной стороны, и новые технологии и привлекательный дизайн – с другой.

Высокая топливная экономичность тягача обеспечивается двигателем Mercedes-Benz OM457LA, коробками передач ZF16S2220 или автоматизированной ZF 12AS2131 с возможностью комплектования интардером, а также гипоидным мостом Daimler HL6, круиз-контролем, цельнометаллокордными бескамерными шинами и комплектом аэродинамических обтекателей кабины и шасси.

Высокая безопасность гарантируется применением передних и задних дисковых тормозов, электропневматической системы тормозов (EBS) c функцией курсовой устойчивости (ESP) и противобуксовочной системой (ASR), пневматической задней подвески с системой электронного управления ECAS, переднего противоподкатного бруса, светотехники с технологией LED (дневные ходовые огни, габаритные огни, указатели поворота).

На данный момент существует несколько стандартных комплектаций тягача, в том числе специально адаптированная под перевозку опасных грузов.

Каждая из комплектаций по умолчанию оснащена автономным отопителем кабины Eberspaecher, дополнительным утеплением кабины, предпусковым подогреватлем Адверс-14ТС, кондиционером, электропакетом.

На все модификации автомобилей КАМАЗ-5490, -65206, -65207 устанавливается увеличенный межсервисный интервал равный 80 000 км. пробега.

Для осуществления международных грузоперевозок завод изготовитель, по запросу клиента, выдает на данный автомобиль ЕКМТ-сертификаты соответствия Евро V безопасный.

Во 2 квартале 2017 года, руководствуясь пожеланиями потребителей, ПАО «КАМАЗ» вывело на рынок модернизированную версию седельного тягача KAMAZ-5490, которая отличается улучшенными потребительскими свойствами, лучшей эффективностью и производительностью – KAMAZ-5490 NEO

Купить тягач КАМАЗ-5490 вы сможете обратившись к официальному дилеру ПАО «КАМАЗ» в вашем регионе.

Более подробную информацию об автомобиле КАМАЗ-5490 вы сможете получить по телефону 8(8552) 37-44-20 или по эл. почте [email protected]

Основные комплектации тягача КАМАЗ-5490

Наименование комплектации	Краткое описание	Подробнее
5490-001-T5	Для магистральных перевозок. 428 л.с., МКПП с ретардером, высокая кабина, 1 спальное место, 2 топл. бака по 450л., боковое ограждение, ССУ 1150мм, шины 315/70R22,5
5490-014-S5	Для перевозки опасных грузов. 401 л.с., 16 МКПП без ретардера, низкая кабина, 1 спальное место, 1 топл. бак 450л., без бокового ограждения, кнопка аварийного выкл. массы, защита проводки, проблесковые маячки, ССУ 1150мм, ДЗК, шины 315/70R22,5
5490-009-S5	Для магистральных перевозок. 401 л.с., 12 АКПП без ретардера, высокая кабина, 1 спальное место, 2 топл. бака по 450л., ССУ 1150 мм, шины 315/70R22,5
5490-990010-S5	Для магистральных перевозок. 401 л.с., МКПП без ретардера, высокая кабина, 1 спальное место, 2 топл. бака по 400л., без бокового ограждения, ССУ 1150мм, шины 315/70R22,5

Другие модели перспективного семейства КАМАЗ на компонентной базе Даймлер:

kamaz.ru

Каталог и технические характеристики седельных тягачей КАМАЗ (Евро 5)

СЕДЕЛЬНЫЕ ТЯГАЧИ КАМАЗ 5490 (4х2, ЕВРО-5)
Модификации седельного тягача КАМАЗ-5490 (4х2): ТЯГАЧ-КАМАЗ-5490-023-87(S5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,63; Мощность двиг. л.с.: 401; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 695; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), АКПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler (высокая), пружин. подв. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, ДЗК, тахограф европейского стандарта [Continental VDO DTCO 1381], без бок. ограж-я ТЯГАЧ-КАМАЗ-5490-022-87(S5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,63; Мощность двиг. л.с.: 401; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 695; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler (высокая), пружин. подв. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, ДЗК, тахограф европейского стандарта [Continental VDO DTCO 1381], без бок. ограж-я ТЯГАЧ-КАМАЗ-5490-99010-87(S5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,55; Мощность двиг. л.с.: 401; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 2х400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler, пружин. подв. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, тахограф европейского стандарта [Continental VDO DTCO 1381], без бок. ограж-я. ТЯГАЧ-КАМАЗ-5490-014-87(S5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 11,05; Мощность двиг. л.с.: 401; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler, пружин. подв.. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, тахограф российского стандарта с блоком СКЗИ [Continental DTCO 3283], проблеск. маячки на крыше каб., ДЗК, защ. кожух т.бака, без бок. огражд-я, без аэродин. обтекателя каб.. ТЯГАЧ-КАМАЗ-5490-010-87(S5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,55; Мощность двиг. л.с.: 401; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 2х400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler, пневмоподв. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, тахограф европейского стандарта [Continental VDO DTCO 1381], без бок. ограж-я. ТЯГАЧ-КАМАЗ-5490-012-68(Т5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,55; Мощность двиг. л.с.: 428; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 2х400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler, пневмоподв. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, тахограф европейского стандарта [Continental VDO DTCO 1381], без бок. ограж-я. ТЯГАЧ-КАМАЗ-5490-008-87(S5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 11,05; Мощность двиг. л.с.: 401; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler, пружин. подв.. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, тахограф российского стандарта с блоком СКЗИ [Continental DTCO 3283], проблеск. маячки на крыше каб., ДЗК, защ. кожух т.бака, КОМ ZF (OMFB) c насосом, гидрооборуд-е, без бок. огражд-я, без аэродин. обтекателя каб.. ТЯГАЧ-КАМАЗ-5490-009-87(S5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,55; Мощность двиг. л.с.: 401; Модель КП: ZF12; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 2х400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), АКПП без интардера, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler, пневмоподв. каб., сид. пасс. на пневм. подв., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, тахограф европейского стандарта [Continental VDO DTCO 1381], бок. ограж-е. ТЯГАЧ-КАМАЗ-5490-002-68(Т5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,55; Мощность двиг. л.с.: 428; Модель КП: ZF12; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 2х400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП 12AS2131 с интардером, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler, пневмоподв. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, сид. пасс. на пневм. подв., электронасос МОК, бок. огражд., тахограф европейского стандарта [Continental VDO DTCO 1381]. ТЯГАЧ-КАМАЗ-5490-001-68(Т5) Колёсная формула: 4х2; Тип ошиновки: 2; Г/П,т.: 10,55; Мощность двиг. л.с.: 428; Модель КП: ZF16; П/ о главн. передачи: 3,08; Сп.место: 1; Шины: 315/70R22,5; Бак, л.: 2х400; ТСУ(высота ССУ): 1150; МКБ, дв. Daimler OM457LA (Евро-5), КПП 16S2221 с интардером, зад. мост Daimler HL6, ECAS, система нейтрализ. ОГ (AdBlue), EBS, ESP, ASR, каб. Daimler (высокая), пневмоподв. каб., кондиционер, автономный отопитель Eberspaecher Airtronic D2 24V, сид. пасс. на пневм. подв., электронасос МОК, бок. огражд., тахограф европейского стандарта [Continental VDO DTCO 1381] Технические характеристики КАМАЗ — 5490 Дополнительное оборудование Датчик критического износа накладок, комплект аэродинамических обтекателей, предпусковой подогреватель «Адверс» 14ТС, электронный тахограф, радиоприёмник, кондиционер, подогрев сидений, электропривод люка Весовые параметры и нагрузки Нагрузка на седельно-сцепное устройство, кг 10550 Полная масса а/м, кг 18600 нагрузка на задний мост, кг 11500 нагрузка на переднюю ось, кг 7100 Полная масса автопоезда, кг 44000 Полная масса полуприцепа, кг 36100 Снаряженная масса, кг 7900 нагрузка на задний мост, кг 2600 нагрузка на переднюю ось, кг 5300 Главная передача Тип гипоидная Передаточное отношение*** 3,077 Двигатель Макс. полезный крутящий момент, Нм (кгсм) 2100 (214) при частоте вращения коленвала, об/мин 1100 Максимальная полезная мощность, кВт (л.с.) 315 (428) при частоте вращения коленчатого вала, об/мин 1900 Модель двигателя Daimler OM 457LA Рабочий объем, л 11,97 Расположение и число цилиндров рядное, 6 Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха Кабина Исполнение с двумя спальными местами Механизм опрокидывания с электрическим приводом Подвеска 4-х точечная пневматическая Подвеска сидений пневматическая Тип кабины расположенная над двигателем Задний мост Модель Daimler HL6 Подвеска пневматическая, с электронной системой управления ECAS Колеса и шины Размер обода 9.0-22,5 Размер шин 315/60 R22,5 Тип колес дисковые стальные или алюминевые Тип шин бескамерные Коробка передач Модель КП ZF 16S 2221 с интардером Передаточные числа на передачах 1-13,86-11,56; 2-9,52-7,96; 3-6,56-5,48; 4-4,58-3,83; 5-3,02-2,53; 6-2,08-1,74; 7-1,43-1,20; 8-1,00-0,84; ЗХ-12,97-10,85 Тип механическая, синхронизированная, 16-тиступенчатая Управление механическое, дистанционное Число передач КП 16 Сидельно-сцепное устройство Диаметр сцепного шкворня, мм 50,8 (2″) Модель JOST JSK 37C-150 или GF SK-S 36.20/150 Тип ССУ с 2-мя степенями свободы, литое Система питания 5490 Вместимость топливного бака, л 2х400 Фильтр грубой очистки топлива с поршневым насосом (для зимних условий) Сцепление Привод гидравлический с пневмоусилителем Тип диафрагменное, однодисковое, мод. ZF&SACHS MFZ 430 Тормоза Привод электропневматический (EBS), с системой курсовой устойчивости (ESP) и противобуксовочной системой (ASR) Тип дисковые (передние и задние) Характеристики а/м 5490 полной массы Внешний габаритный радиус поворота, м 8,5 Максимальная скорость, не менее, км/ч 110 Угол преодолеваемого подъема, не менее, % (град) 18 (10°) Электрооборудование Аккумуляторы, В/А·ч 2х12/190 Генератор, В/Вт 28/2000 Напряжение, B 24 Купить по наличию или на заказ новый седельный тягач КАМАЗ 5490 (Евро-5) с представленными техническими характеристиками от производителя ПАО КАМАЗ по договорной / дилерской цене Вы можете прямо сейчас в лизинг или кредит за наличный и безналичный рассчёт направив заявку в отдел продаж Торгового Дома СПЕЦНЕФТЕМАШ.. далее

specneftemash.ru

«КАМАЗ» к «Евро-5» готов

На «КАМАЗе» (входит в Госкорпорацию Ростех) проведена работа по переходу на выпуск автомобилей с двигателями «Евро-5»: сертифицированы не только автомобили нового поколения, но и вся серийная автотехника.

Нормы «Евро-4» введены в нашей стране в 2010 году, а с 2016 г. автозаводы должны были перейти на выпуск автомобилей 5-го экологического класса. Поэтому «КАМАЗ» готовился к этому переходу и заблаговременно провёл соответствующие работы. «Так мы действовали и в отношении сертификации техники с двигателями «Евро-5». Вся необходимая работа была сделана: сертифицировали не только автомобили нового поколения – КАМАЗ-5490, КАМАЗ-65206, КАМАЗ-65207, но и всю серийную продукцию: КАМАЗ-4308, КАМАЗ-6515 и другие с дизельными моторами, – пояснил начальник конструкторского отдела сертификации Научно-технического центра Юрий Рубинчик. – Продление на два года требований «Евро-4» означает, что сейчас «КАМАЗ» может производить относительно недорогие автомобили этого класса, но если клиент захочет купить технику класса «Евро-5», мы сможем предложить ему наш сертифицированный продукт».

В этом году на «КАМАЗе» намерены сертифицировать и газомоторную технику класса «Евро-5». На очереди также – «супертяжеловес» КАМАЗ-6580. По словам главного технолога ПАО «КАМАЗ» Равиля Хисамутдинова, уже подготовлены необходимое оборудование и оснастка. «В конце прошлого года по завершении подготовки производства были проведены пробные сборки на ряд комплектаций КАМАЗ-6520 и КАМАЗ-53605, – рассказал Хисамутдинов. – Но срок начала эксплуатации транспортных средств экологического класса «Евро-5» (речь идёт о тяжёлых грузовиках) перенесли на 1 января 2018 года. Небольшая отсрочка – это дополнительный для нас шанс всё сверить, отладить, и прийти к назначенной дате, как говорится, во всеоружии».

kamaz.ru

Новые грузовые автомобили КАМАЗ (Евро-5)

Торгово-Промышленная Компания СПЕЦНЕФТЕМАШ реализует серийную автотехнику КАМАЗ с двигателями экологического класса Евро-5. Поставка осуществляется из наличия и под заказ на всей территории Российской Федерации по ценам ниже рыночных с доставкой до покупателя. У нас Вы можете купить любую модель КАМАЗ (ЕВРО-5) в лизинг или в кредит на выгоднях финансовых условиях. В настоящем каталоге вашему вниманию представлены технические характеристики, фотографии и описание самосвалов, седельных тягачей, автомобильных шасси и бортовых автомобилей Камаз (Евро 5).

Каталог и технические характеристики грузовых автомобилей КАМАЗ (Евро-5):

Камаз (ЕВРО-5) на замену Камазу (Евро-4)!

С 1 января 2017 года завод ПАО КАМАЗ полностью переходит на проивзодство автомобилей КАМАЗ (ЕВРО-5). Теперь все самосвалы, тягачи, бортовые автомобили и спецтехника будут оборудоваться двигателями с пятым экологическим классом. Модельный ряд будет расширяться, пополняясь новыми модификациями и комплектациями. Сейчас уже в продаже имеются Еврики-5: бортовые автомобили и зерновозы КАМАЗ 65207, седельные тягачи Камаз-5490, Камаз-54909, Камаз-54901, Камаз-65206, Камаз-65806, Камаз-65209, Камаз-65116, самосвалы Камаз-6520, Камаз-65115, Камаз-65201, Камаз-6580, Камаз-65801, Камаз-65802, шасси Камаз-65208, Камаз-65201(8х4), Камаз-65802,(6х6), Камаз-6580(6х4), Камаз-43253(4х2), Камаз-65115(6х4), Камаз-6520(6х4), Камаз-53605(4х2), Камаз-6540(8х4), Камаз-65207(6х4), Камаз-65208(6х2.2). И это только начало!

Купить грузовой автомобиль КАМАЗ (Евро-5) — просто!

Вы можете прямо сейчас направить заявку с сайта или позвонить в отдел продаж Торгового Дома СПЕЦНЕФТЕМАШ по бесплатному телефону 8-800-222-70-45. Специалисты Компании проконсультируют Вас по всем имеющимся технико-эксплуатационным и финансовым вопросам относительно приобретения грузовиков Камаз Евро-5, а так же предложат наиболее выгодное предложение по покупке автоспецтехники в лизинг или кредит, если это необходимо.

Продажа новых грузовых автомобилей КАМАЗ (Евро-5) в лизинг и кредит!

У нас вы можете купить весь обновлённый модельный ряд седельных тягачей, бортовых автомобилей, автошасси и спецтехники на базе КАМАЗ с двигателями Евро 5 с оформлением в лизинг или кредит. Мы работаем со всеми лизинговыми компаниями и банками России, что позволяет охватывать все регионы РФ.

Продажа грузовиков КАМАЗ (Евро-5) с доставкой во все регионы России!

Торгово-Промышленная Компания СПЕЦНЕФТЕМАШ осуществляет поставку и продажу грузовых автомобилей и спецтехники на шасси КАМАЗ-ЕВРО-5 с доставкой во все регионы на территории Российской Федерации: Москву, Казань, Краснодар, Сочи, Ростов, Сыктывкар, Челябинск, Якутск, Уфа, Пермь, Ижевск, Салехард, Красноярск, Новосибирск, Мурманск, Чебоксары, Набережные Челны и другие города страны.

specneftemash.ru

КАМАЗ‑910.10 — перспективный дизельный мотор — журнал За рулем

КАМАЗ и швейцарская фирма Liebherr-International AG создают перспективный рядный двигатель, отвечающий нормам Евро-5.

01

Это обычная для КАМАЗа практика — дать зарубежному партнеру техзадание и совместно с ним разрабатывать новый узел или агрегат.

Что-то подобное было в начале 70‑х годов прошлого века — в период строительства Камского автозавода, когда дизель для челнинских грузовиков разрабатывал Ярославский моторный завод.

Сейчас работают над КАМАЗом нового поколения, и очень важно получить современный дизель, удовлетворяющий требованиям норм Евро‑5, а в перспективе — и Евро‑6.

P5ZV7385_новый размер

По габаритам мотор D946 сопоставим с европейскими дизелями объемом 12–13 литров, а здесь многое зависит от размерности и межцентрового расстояния.

Можно было бы купить лицензию и технологические сборочные линии, как это сделала «Группа ГАЗ» с двигателем Renault Trucks DCi 11 для Ярославского моторного завода. Но там мотор был изначально уровня Евро‑3, хотя и с возможностью доводки до Евро‑4.

Но ведь в Челнах готовят к производству свои двигатели уровня Евро‑5 — традиционные V‑образные «восьмерки» КАМАЗ‑740.735–400 и КАМАЗ‑750.10–400. Зачем же тратить лишние деньги и время, разрабатывать рядный шестицилиндровый мотор — только ради того, чтобы он был?

Дело в том, что давние приверженцы V‑образных дизелей для грузовиков Mercedes-Benz и Scania тоже неспроста планируют сворачивать их производство в пользу рядных «шестерок». Это связано в первую очередь с особенностями компоновки двигателей уровня Евро‑6 и выше. Для нейтрализации отработавших газов, для оптимизации настроек электронно-управляемых топливных систем дизелей будет недостаточно сочетания рециркуляции отработавших газов (EGR), впрыска водного раствора мочевины (SCR) и регенерируемого сажевого фильтра. Специалисты сходятся во мнении, что эти системы придется дополнять турбокомпаундом. То есть установкой еще одной турбины, которая через вязкостную муфту и понижающий редуктор дополнительно, причем без затрат топлива, подкручивает коленвал. Дармовая мощность позволяет без особых проблем придушить двигатель в угоду экологии.

03

Если понадобится, можно поставить и двухступенчатый турбонаддув.

В Европе турбокомпаунд на дизелях первыми начали применять Volvo и Scania, в несколько этапов: в середине 1990‑х, в середине 2000‑х, а теперь и в период 2012- 2014 годов.

Шведы и немцы из фирмы Daimler говорят, что очень сложно скомпоновать дополнительную громоздкую турбину с редуктором на блоке V‑образного мотора, не увеличив ширину и высоту двигателя. А на рядной «шестерке» турбокомпаунд легко монтируется сбоку блока, рядом с маховиком.

Именно необходимость иметь свой перспективный рядный шестицилиндровый дизель заставила ОАО «КамАЗ» тратить деньги на разработку нового мотора. При выборе партнера в первую очередь обратились к фирме AVL List, но австрийцы просили на работу пять лет. А Liebherr обещал управиться за три года. Видимо, сошлись и в цене.

04

На турбине есть заслонка — простейший моторный тормоз.

НОВАЯ РАЗМЕРНОСТЬ

Компания Liebherr знаменита не только холодильниками и подъемными кранами: с 1984 года она выпускает и дизели, которые стали устанавливать на краны, экскаваторы и бульдозеры марки Liebherr. К тому времени в Челнах уже восемь лет как выпускали V‑образную «восьмерку» КАМАЗ‑740…

Новый мотор КАМАЗа будут строить на основе 12‑литрового дизеля Liebherr D946, который стоит на конвейере всего два года и используется только на строительной технике, но не на автомобилях. И одна из главных составляющих адаптации этих моторов к челнинским грузовикам — уменьшение массы и габаритов.

Конструктивно Liebherr D946 схож со многими рядными дизелями: у него чугунный блок, мокрые гильзы (это традиционно для лю

www.zr.ru

Шесть в ряд: подробности о новом двигателе Камаз Р6

Портал «Колёса.ру» уже рассказывал о том, что в ПАО «Камаз» перешёл в стадию подготовки производства новый силовой агрегат для российского грузовика. Называли даже его основные характеристики. Это всё здорово, но давайте посмотрим, а зачем вообще Камазу понадобился новый мотор и как его будут делать на заводе двигателей этого предприятия.

V8 и R6: кто кого?

Начнём с небольшой справки и расскажем, какие моторы сейчас устанавливают на челнинские грузовики и почему.

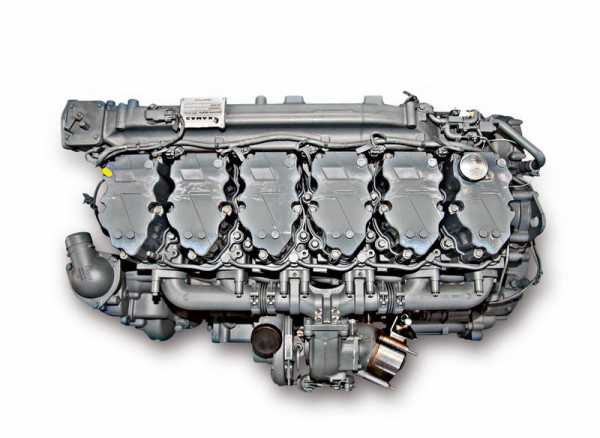

В Камазах можно встретить три агрегата: «родной» дизель 740-й серии, а также моторы Daimler OM 457 и Cummins. 740-е моторы – единственные в линейке, имеющие восемь цилиндров.

Импортные моторы – рядные «шестёрки», как и будущий новый Р6. Такие двигатели сейчас наиболее популярны в мире грузовой техники. А ведь когда-то и 740-й мотор был вполне передовым агрегатом! Давайте вспомним его историю.

В 1967 году на московском заводе имени Лихачёва приступили к разработке семейства грузовиков ЗиЛ-170 с колёсной формулой 6х4. В 1969 году первый образец был готов, и его производство передали новому заводу в Набережных Челнах, который в это время ещё находился на этапе строительства.

Новости / В России

Новый двигатель КАМАЗ Р6 перешёл в стадию подготовки производства

Прежде всего, стоит отметить высокий процент локализации нового КАМАЗ Р6. В настоящее время всего 25% от общего количества деталей и компонентов составляют импортные закупки. Главный инженер КАМАЗа Фёдор Назаров сообщил,…

6884 0 27 18.05.2016

В 1976 году с конвейера нового предприятия сошёл Камаз-5320, который по сути и был тем самым 170-м ЗиЛом. Силовым агрегатом тогда был ярославский ЯМЗ объёмом 11,5 л, который выдавал от 180 до 210 л. с. Выпуск этих дизелей был налажен на «Камазе» ещё в 1975 году, и отсюда берёт начало агрегат 740-й серии. Чем же был хорош этот мотор?
Во-первых, дизель Камаза – первый из советских двигателей, получивший закрытую систему охлаждения, в которой должен был использоваться тосол, а не вода. Привод крыльчатки охлаждения радиатора получил гидромуфту, а вся система – термостат. Были в этом моторе и другие технологические новинки (полнопоточная система фильтрации масла с центрифугой, азотированный коленвал, съёмные направляющие втулки из металлокерамики для клапанов и пр.), но с тех пор прошло сорок лет.
Само собой, за эти десятилетия мотор неоднократно модифицировался, но ничего нельзя переделывать бесконечно: когда-то всё равно придётся изобретать что-то принципиально новое. Тем более что форсировать старый мотор стало уже просто дорого и оттого ещё более бессмысленно. Прибавьте сюда жёсткие нормы Евро-5, «прокрустово ложе», слишком тесное для старого V8. Одним словом, необходимость создавать новый двигатель появилась уже давно.
В мире очень много хороших рядных «шестёрок». Можно, конечно, придумать ещё один мотор – на «Камазе» умеют и любят изобретать что-нибудь эдакое – но это было бы неоправданно долго и дорого. В современном автомобильном производстве уже давно сложились несколько иные тенденции, поэтому базу для нового мотора решили поискать среди других производителей, с которыми у предприятия налажены давние партнёрские отношения.
Почему Р6 и причём тут Liebherr?
Я уже говорил, что новый мотор Камаза должен обязательно соответствовать Евро-5, а перспективе – и Евро-6. Двигателю V8 тяжело уложиться в эти нормы в принципе: с ним очень плохо «уживается» устройство со сложным и страшным названием турбокомпаунд. Что это за зверь такой?
В среднестатистическом дизеле с отработавшими газами в никуда вылетает около 30-40% тепловой энергии, которую очень хочется как-то заставить работать. Впервые этот фокус частично удался у компании Scania, которая в 1961 году установила на один из своих двигателей турбокомпрессор. Устройство знакомо большинству автолюбителей: если очень коротко, то оно при помощи отработавших газов нагнетает дополнительный воздух в камеру сгорания. Неплохо, но недостаточно. И тогда придумали турбокомпаунд.
Его задача несколько иная: он через гидромуфту и понижающий редуктор передаёт энергию газов непосредственно на коленвал. Он, можно сказать, берёт механическую энергию из ниоткуда и отдаёт её напрямую на вал. Это – если объяснять в двух словах, на деле всё гораздо сложнее и интереснее, но углубляться в теорию двигателестроения и особенности режимов работы мотора под нагрузкой и без неё мы не будем. Просто примем тот факт, что штука эта очень полезная и эффективная, с её помощью можно значительно повысить КПД двигателя, а главное – уложиться в строгие экологические нормы, причём не только настоящие, но и будущие.
Турбокомпаунд стоит на многих грузовиках, в первую очередь, конечно, на Сканиях, но есть, например, и на Вольво. На сегодня мнение о необходимости установки турбокомпаундного блока на ДВС грузовой технике почти однозначное: ставить надо. Только вот на V8 с его крайне сложной системой выпуска установка турбокомпаунда оказывается тяжёлым и бесполезным занятием. Во-первых, получится дорого, а во-вторых, турбокомпаунд увеличит и без того значительные габариты мотора. Другое дело рядная компоновка: тут с установкой чудо-устройства всё гораздо проще.
Есть ещё один аргумент в пользу рядной «шестёрки» – это её стоимость. Дело в том, что V8 – мотор не сбалансированный, и для снижения вибраций приходится устанавливать дополнительные балансирные валы. Они не только понижают КПД (часть энергии сгоревшего топлива тратиться на вращение валов), но и повышают стоимость двигателя. А вот R6 является как раз наиболее сбалансированным от природы мотором, балансирные валы не нужны ему в принципе. Разумеется, конструкция мотора становится проще и дешевле.
Сбалансированность, относительная простота конструкции и невысокая стоимость производства стали главными аргументами в пользу рядной компоновки будущего мотора. Итак, с этим, вроде бы, понятно. Теперь пару слов о компании Liebherr.
Ещё в 1973 году, за три года до запуска производства первых машин, немецкая компания Liebherr (по-русски читается «Либхерр») стала партнёром СССР при проектировании отдельного производства «Камаза» – производства коробок передач. С тех пор сотрудничество с этим производителем почти не прекращалось и всегда было выгодным и конструктивным.

Статьи / Автоспорт
Тяга шести Гелендевагенов: изучаем дакаровский КАМАЗ-4326-9 снаружи и изнутри
Тем паче, что мотор у нашего сегодняшнего КАМАЗа и вовсе редкий: газодизельный. Шутки в сторону: 900 лошадиных сил – это действительно серьёзно. Посмотрим, чего там такого есть, что…

51499 1 68 16.10.2015

Вспомните хотя бы, какие моторы стоят на дакаровском Камазе-4326 ? Правильно, Либхерр. Хорошая репутация и не слишком большие запросы немецкого партнёра позволили при выборе нового мотора рассматривать в виде основы двигатель Liebherr D946. Но не надо думать, что новый Р6 – это копия немецкого агрегата. Разработка велась совместная, но с оглядкой на D946. Так что же за двигатель мы будем ждать от челнинцев?
Для тех, кто любит технику
Итак, переходим к самому интересному: ключевым моментам конструкции нового мотора.
Во-первых, мотор дизельный. Если кто-то не знает, то воспламенение смеси в таком моторе происходит от сжатия. Степень сжатия нового мотора – 18. Впрыск топлива – непосредственный в камеру сгорания, расположенную в поршне. При диаметре цилиндра 130 мм ход поршня составит 150 мм – такие моторы называют «длинноходными». Кстати, предыдущие моторы Камаз-740 тоже были длинноходными – 120х130 мм. Изменение размера привело к сохранению почти такого же объёма при уменьшении количества цилиндров.
В системе охлаждения нового ничего нет – обычное жидкостное с принудительной циркуляцией, объём составляет 20 литров. Система наддува и охлаждения наддувочного воздуха – газотурбинная, с одноступенчатым наддувом и теплообменником типа «воздух-воздух». Системы смазки комбинированная, с шестеренным масляным насосом и водомасляным охладителем масла.
Важные компоненты
ТНВД, форсунки, ЭБУ
от Liebherr
На данный момент топливная система, пожалуй, самая сложная для локализации вещь. На первый взгляд, тут тоже не так много нового: Common Rail с многоплунжерным насосом высокого давления. Но вот самые важные компоненты пока импортные: ТНВД, форсунки, ЭБУ – всё это осталось от Liebherr. Да и турбокомпрессор этой же фирмы. В общей сложности на долю иностранных поставщиков приходится около четверти позиций, остальное либо производят на «Камазе», либо заказывают на отечественных специализированных предприятиях.
На заводе двигателей Камаза уже провели пробные отливки блока цилиндров. Это осуществляется заодно с «улиткой» насоса системы охлаждения и фланцами крепления жидкостно-масляного теплообменника, ТНВД и компрессора тормозной системы. В целях увеличения жёсткости блок имеет рёбра. Вообще жёсткости блока уделили особое внимание: дизель Liebherr D946 был тяжёлым – его применяли большой частью в строительной технике и в качестве стационарного агрегата, поэтому ему пришлось снижать вес. Разумеется, жёсткость от этого страдать не должна.

Новости / В России
Новый рядный двигатель КАМАЗа будет на 50% мощнее нынешнего
Стоит отметить, что у нынешнего V-образного мотора есть потенциал для форсировки, но для этого необходимо применение ряда дорогих конструктивных решений, которые в конечном счёте отразятся на стоимости…

5788 0 27 30.03.2016

Р6 имеет индивидуальные чугунные головки блока, что упрощает возможный ремонт (даже заменить одну прокладку отдельной головки проще и дешевле, чем общей головке блока).
Коренные и шатунные шейки коленвала проходят обработку токами высокой частоты. Верхнее компрессионное и маслосъёмное кольца – с хром-алмазным покрытием, а нижнее компрессионное кольцо покрытия не имеет.
Конструкция масляного насоса не только позволяет максимально быстро подать масло к основным компонентам, но и обеспечивает внутреннюю рециркуляцию избыточного масла. Сам насос шестеренного типа, односекционный и располагается в масляном картере. Кстати, сам поддон может быть не только металлическим, но и пластиковым – работы по его внедрению в производство сейчас ведутся на «Камазе». А теперь самое интересное: как будет налажено производство нового мотора в Набережных Челнах?
Мотор за пять минут

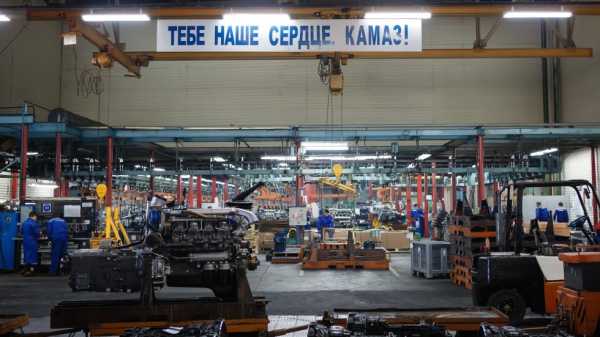

Для сборки Р6 в цехе завода двигателей монтируют новый фрикционный роликовый конвейер. По пути следования по нему блок (будущий мотор) пройдёт 34 рабочие станции трёх типов: ручные, автоматические и полуавтоматические. Посмотрим, что будут делать автоматы, а где придётся работать сотрудникам.
Итак, автоматика на себя возьмёт контролирование усилия поворота коленвала и нанесение герметика на поверхности корпусных деталей. Ещё за ней останется контроль качества некоторых сложных деталей. Полуавтоматические системы будут заняты контролированием утечки воздуха после установки клапанов в головку цилиндра, проверкой герметичности масляной и воздушной системы и системы охлаждения. А вот все остальные сборочные работы будут проводится вручную. Но и тут планируют использовать сборочный инструмент с возможностью затяжки резьбовых соединений в несколько этапов с контролем моментов затяжки, углов доворота и последовательности затяжки.
Отельным этапом будет проверка двигателей. Сейчас эта процедура осложняется тем, что обвязка испытуемого мотора производится на стенде. Новый стенд позволяет заправить маслом и обвязать мотор вне стенда, что значительно сокращает время испытания. Тут же будет происходить программирование блока управления двигателем, обкатка с проведением диагностики и тестирования электронных систем управления, контроль мощности двигателя, часового расхода топлива, номинальной и максимальной частоты вращения коленвала, температуры и давления в системах двигателя.
Ещё один немаловажный компонент в производстве – контроль качества. Он осуществляется по системе управления данными по качеству QDM. Эта система позволяет собрать практически все данные о конкретном сошедшем с конвейера двигателе: от даты изготовления и серийного номера до фактических моментах и последовательности затяжек. Вся информация из этой системы хранится в базе данных, на основе которой формируется электронная карта сборки двигателя. Карта сборки будет храниться в архиве предприятия – таким образом, история каждого мотора будет известна ещё с момента его сборки.
Скорость транспортной ленты конвейера будет составлять 4 метра в минуту. На первом этапе производства планируется выпуск 12 тысяч моторов в год, при этом время сборки каждого мотора составит чуть больше 14 минут. На втором этапе годовое количество выпущенных моторов вырастет до 30 тысяч, при этом новый мотор будет выходить с конвейера каждые пять минут.
***
Ожидать старта серийного производства можно будет только в 2019 году, но работа над новыми Р6 уже идёт. Но ждать придётся не только новые моторы, но и другие кабины: Р6 нельзя поставить ни в одну из существующих кабина Камаза. Скорее всего, машины с новыми моторами буду совсем иными Камазами – как внутренне, так и внешне. А нам пока остаётся ездить со старыми агрегатами Камаз-740, с Мерседесами и Камминсами. Чуточку терпения: ждать осталось не так уж и долго.
