Вес газ 53 бортовой: Технические характеристики автомобиля ГАЗ-53

>

Газ 53 технические характеристики, размер кузова

Грузовые автомобили ГАЗ-53

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

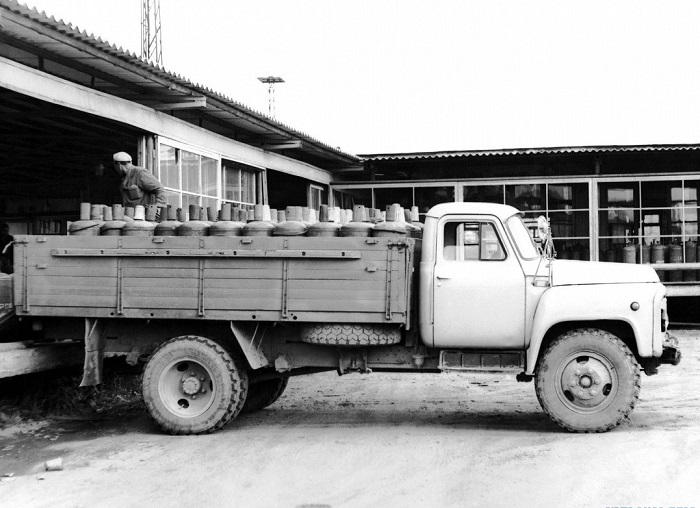

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто. Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.
Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

  • Большой расход топлива, заявленная норма явно занижена;
  • Тугое рулевое управление, гидроусилителя руля явно не хватает;
  • Много нареканий на ДВС, в основном это связано с техническими недоработками;
  • Слабые рессоры, не выдерживают максимальный нагруженный вес;
  • Кабина подвержена коррозии.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.

Его очень легко ремонтировать — поломку можно устранить в любом поле.
На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Заключение

ГАЗ 53 не зря стал легендой.

Самосвал ГАЗ-53

Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

http://avtomobilgaz.ru

технические характеристики, преимущества и недостатки

Есть техника, автомобили, которые становятся символом времени. Когда люди старшего поколения вспоминают позднее советское время, то вспоминают также этот автомобиль, Газ 53. Выпускался он на Горьковском автомобильном заводе.

Сведения об автомобиле

Начался выпуск этой машины в 60-х годах. Было несколько модификаций этой техники 3-го поколения. Машина выпускалась вплоть до 1993 года. За 30 лет было выпущено более 4 миллионов автомобилей. Среднетоннажный грузовик вместимостью от 3 до 4,5 тонн стал самым массовым грузовиком в советское время.
История Газ 53 богатая. Эта машина долго и надёжно обслуживала всё народное хозяйство СССР. Сохранившиеся работоспособные машины и теперь есть в сельском хозяйстве, на стройках, в коммунальном хозяйстве.

Модификации Газ 53 выпускались в определённом порядке. С начала выпуска автомобиля до 67 года он шёл под маркой Ф. Потом стал выпускаться грузовик с литерой А – более грузоподъёмная машина и сильнее. Затем с 84 года запустили модели Газ 53-19 и 53-27. У последнего – двигатель работает на пропане. Все машины выпускались параллельно, для разных нужд. Вот фото бортового Газ 53:

Этот грузовик стал гордостью советской автомобильной промышленности. Его также экспортировали за рубеж. Многие страны покупали машину. Удобная, выносливая. Другая модификация стала брать груз уже до 4,5 тонн. Фото Газ 53:

Газ 53Газ 53

Газ 53

Технические характеристики

Газ 53 весит 3 тонны 250 кг. и имеет такие параметры:

  •  от переднего бампера до заднего борта – 6 м. 40 см.;
  •  от левого борта до правого борта – 2 м. 38 см.;
  •  высота – 2 м. 22 см;
  •  может брать груз 4 тонны;
  •  просвет от днища до почвы – 26,5 см.;
  •  дистанция между передними и задними колёсами – 3,7 метра;
  •  стальные диски колёс;
  •  между передними колёсами расстояние – 1 метр 63 см.;
  •  бак вмещает 90 литров бензина;
  •  сухое дисковое сцепление, приводится в движение рычагом.

Машина имеет тормоза барабанного типа с гидравлическим усилителем.

Газ 53Газ 53

Газ 53

Характеристика двигателя Газ 53

На эту машину ставились две марки моторов. На более поздних – движители помощнее. На базовую машину с 1966 года устанавливали двигатель ЗМЗ 53, имеющий такие параметры:

  •  бензиновый, карбюраторный тип;
  •  шестицилиндровый, четырёхтактный;
  •  объём двигателя Газ 53 – 4,25 л.;
  •  вес – 265 кг.;
  •  используется бензин марки А-76;
  •  степень сжатия – 7,6;
  •  запас масла – 10 литров;
  •  мощность двигателя Газ 53 – 115 л.с.;

Технические характеристики двигателя ЗМЗ 53 могут несколько отличаться у разных моделей. Отличие незначительно. Марка двигателя Газ 53 могла повлиять лишь на грузоперевозку и немного на скорость. Клапана расположены сверху. Блок цилиндров, головка блока выполнены из алюминиевых сплавов. Фото двигателя Газ 53:

Газ 53Газ 53

Газ 53

Кабина

Кабина просторная. Кроме водителя, может уместиться ещё 2 человека. Цельное сиденье во всю ширину кабины имеет мягкую спинку. Металлический каркас кабины с двумя дверцами – слева и справа.

Расход топлива

На 100 км. пути тратится бензина приблизительно от 27 до 30 литров, в зависимости от нагрузки.

Устройство

Рама, на которую крепится кузов, имеет поперечные балки, количеством 6 или 7 (тут дополнительно наваривали ещё одну, в силу необходимости). Впереди рамы на двух рессорах закрепляется передняя ось, выполненная из стали. На концах передней оси находятся поворотные кулаки, где при помощи цапф прикреплены колёса. Передние колёса одинарные, с телескопическими амортизаторами. Жёсткая рама грузовика сзади укреплена балкой ведущего моста. С обеих сторон находятся рессоры. Они полуэллиптические и соединены с рамой.

Между рамой и рессорами находится так называемая подушка из резины. К тому же задняя подвеска имеет дополнительные подрессорники. Задние колёса у этой машины сдвоенные (с каждой стороны по два колеса), для лучшей проходимости и устойчивости. Продуманная система амортизации позволяет машине ехать с приличной скоростью по всевозможным ухабам на грунтовой дороге без каких-либо последствий для машины.

Сзади машины, в конце рамы, прикреплён буксир. Слева крепится запасное колесо. Именно за предусмотрительность на все случаи полюбили эту машину в сельской местности. На основе этой машины даже делали краны: снимали кузов, жёсткую раму укрепляли поперечинами, прикручивали болтами на раму шасси Газ 53 кран. В сёлах можно увидеть эти раритеты техники. Они до сих пор работают.

Газ 53 - самосвалГаз 53 - самосвал

Газ 53 — самосвал

Ходовая часть

Трансмиссия, управление и ходовые механизмы соединены между собой последовательно. Применены дешёвые, экономные детали. В то же время детали эти хорошего качества, из качественного металла. Сцепление предназначено для переключения передач, торможения, для разных режимов движения. Соединение элементов узла сцепления сделано так, что при нажатии педали приходит в действие тяга, которая соединяется рычагом с выключающей вилкой. Четырёхступенчатая коробка передач при второй и третьей передаче передаёт движение через цепляющиеся шестерни. Третья, четвёртая передача включается при помощи синхронизатора. Включению второй передачи помогает зубчатая муфта. Коробка передач позволяет изменять скорость, даёт возможность движения задним ходом, и работе мотора вхолостую. Тогда мотор работает, а машина стоит.

Переключение передач делается в два захода. Карданная передача имеет два вала с шарнирами на конце. Передаётся крутящий момент к главной передаче. Она передаёт движение через дифференциал на полуоси ведущих задних колёс. Дифференциал ещё предназначен для выравнивания хода на неровной дороге, на поворотах. Это не даёт проскальзывать колёсам, значит, шины меньше изнашиваются. В заднем мосте находится картер, в который заливают масло объёмом до 8,2 литра. Масло облегчает работу шестерёнок. Картер выполнен из литого ковкого чугуна. Для охлаждения мотора впереди машины за бампером находится радиатор. В него заливается вода, 21 литр, для охлаждения двигателя во время его работы. После работы, если машину оставляют на улице зимой, воду сливают, чтобы вода в радиаторе не замёрзла.

Преимущества и недостатки

Грузовик имеет много положительных характеристик. Легкая в управлении и надёжная машина. Ремонтировать можно в любых условиях. Запчасти к машине доступны. Грузовик может пробегать до 400 тысяч км. без капитального ремонта. Есть и минусы. Слабое место – тормоза, узел сцепления. Выходят из строя чаще других узлов. Распределитель, кардан, вал – места их соединения могут выйти из строя. В моторе, в коренном подшипнике может пропускать сальник.

Отзывы

Об этой машине водители отзываются хорошо и уважительно. За её надёжность, выносливость, неприхотливость. Ласково относятся к ней, отзываются о ней положительно. Детали к ней есть, дешёвые. Их всегда можно найти. Ремонт такого автомобиля можно делать в любых условиях. Работает хорошо, редко ломается.

Газ 53 с цистернойГаз 53 с цистерной

Газ 53 с цистерной

Чем может комплектоваться

Конструкция крепления кузова к раме может быть разной. Конструкция кузова может быть:
• самосвального типа;
• бортовая;
• в виде цистерны;
• фургоном;
• кузов закрытого типа специального назначения.
Также на эту машину может устанавливаться кран. В комплекте у машины есть ещё запасное колесо.

Стоимость нового и б/у

Новых таких машин, к сожалению, нет. Выпуск этих машин прекращён в 1993 году. Машины б/у стоят в пределах 60 – 300 тысяч. Такой большой разброс цен обусловлен многими факторами. В первую очередь, цена зависит от технического состояния машины.

Аналоги

Газ-3307 и Газ–3309 стали выпускаться с 1990 года. Это уже машины 4 поколения.

Хоть машина устарела, только не утратила своего значения до сих пор в сельской местности. В городах тоже, на хозяйственных работах и на стройках применяется. Эта машина везде, где нужна перевозка для каких-либо нужд, не привлекая дорогостоящие машины. Сейчас, когда на селе не хватает техники, эта машина выручает сельчан. Как символ времени былого величия страны, она помогает людям преодолеть тяжёлые времена. Хороший задел нам оставила прошлая, советская эпоха. Столько хороших, надёжных машин того времени трудятся до сих пор. В их ряду Газ 53.

Газ 53 — символ эпохи!

Facebook

Twitter

Вконтакте

Google+

самосвал, бортовой грузовик, ГАЗ 53 12, 53А и 53Ф

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

ГАЗ-53ГАЗ-53

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде. Вернуться к оглавлению

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф. ГАЗ-53ФГАЗ-53Ф Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с., объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

ГАЗ 53 12ГАЗ 53 12

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

грузовик ГАЗ 53Нгрузовик ГАЗ 53Н

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане. Вернуться к оглавлению

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

  • длина 6,4 м;
  • ширина 2,3 м;
  • высота 2,2 м.

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

расход топлива ГАЗ 53расход топлива ГАЗ 53

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто. кабина ГАЗ 53кабина ГАЗ 53 Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова газ 53 можно в нескольких словах. шасси ГАЗ 53шасси ГАЗ 53
Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

двигатель ГАЗ 53двигатель ГАЗ 53

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник. Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями. В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система газ 53 барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

рулевое управлениерулевое управление

Схема рулевого управления ГАЗ 53

Вернуться к оглавлению

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

  • Большой расход топлива, заявленная норма явно занижена;
  • Тугое рулевое управление, гидроусилителя руля явно не хватает;
  • Много нареканий на ДВС, в основном это связано с техническими недоработками;
  • Слабые рессоры, не выдерживают максимальный нагруженный вес;
  • Кабина подвержена коррозии.
Вернуться к оглавлению

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается. Его очень легко ремонтировать — поломку можно устранить в любом поле.
универсальный грузовик газ 53универсальный грузовик газ 53 На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Вернуться к оглавлению

Заключение

ГАЗ 53 не зря стал легендой. Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

Грузовик ГАЗ 53, модификации и вес спецмодели

На территории отечественного пространства одним из наиболее распространенных и популярных транспортных средств малой тоннажности являлся грузовик ГАЗ 53. Даже на сегодняшний момент его можно встретить практически в каждом городе. За весь период производства, который занял более чем 30 лет, машина постоянно модернизировалась и немного изменялась. Последней ее версией стал автомобиль ГАЗ 53 12, начала выпуска которого было положено в 1983 году.

История создания

Машины Горьковского автозавода являются одними из старейших и популярных советских марок. Существовали следующие модификации ГАЗ 53:

  • 53Ф – с 1961 п 1967 год;
  • 53А – с 1965 по 1983 год;
  • 53-12 – с 1983 по 1993 год.

Первый автомобиль разработчик сделал в 1959 году, но серийное производство началось лишь в 1961 году. Количество выпущенных транспортных средств за всю историю их сборки превысило показатель в 4 миллиона единиц.

gaz-53-22

Октябрь 1961 года послужил началом производства ГАЗ 53 Ф, являющимся 3,5-тонным автомобилем мощностью в 82 лошадиные силы. В 1954 запустилось производство модели 53, масса которой достигла 9 тонн, а мощность 114 лошадиных силы. Позже название изменили на 53А. В различных версиях автомобиль выпускали до 1983 года. Существенные изменения между ними были лишь в используемом шасси.

С 1983 года 10 лет осуществлялось производство ГАЗ-5312, который повысил свою грузоподъемность, обрел несколько новых деталей, модернизовал определенные типы агрегатов и т.д.

В 1990 году дополнительно появилась на недолгое время модель под названием ГАЗ 3307, но ее выпуск был непродолжительным и не таким востребованным, как раньше.

Специальные модели

Кроме базовых моделей производитель выпускал целый ряд специальных транспортных средств на основе Газона. Их отличия заключались в типе используемого кузова и в предназначении.

Базовым вариантом считался всегда ГАЗ 53 бортовой. Но завод также разработал варианты для самосвала и седельного тягача. В первом случае использовалось шасси под название 53 02. Именно на нем располагались конструкции для перевозки грузов. В это же время ГАЗ 53 седельный тягач был оборудован шасси ГАЗ 53 05.

gaz-53-n1

Для армии завод изготовил специальную модель 53Н. Прежде всего автомобиль отличался тактико-техническими характеристиками. К тому же масса ГАЗ 53 бортового была немного меньше военного варианта автомобиля.

Стоит отметить также то, что ГАЗ 53, используемый, как седельный тягач, распространения не получил. Связанно это было прежде всего с небольшой мощностью каждой из модификаций автомобиля.

Технические характеристики грузовика

Один из показателей ГАЗ 53 — вес машины, составляет всего 3,2 тонны. Его полная масса равняется 7,85 тонны. Таким образом, грузоподъемность транспортного средства на уровне 4,5 тонны. Но такие показатели касаются лишь модификации 53 12, для которой автомобили были рассчитаны лишь на 3 тонны груза.

Размеры модели 53 следующие:

Длина кузова6,4 метра
Ширина кузова2,4 метра
Высота кузова по кабине2,2 метра
Расстояние между осями3,7 метра
Колея колес на передней балке1,63 метра
Колея колес на задней балке1,69 метра
Клиренс0,265 метра
Колесная резина8,25-20 дюймов

Допустимая скорость транспортного средства составляет 90 километров в час. Но в реальности он может ехать гораздо быстрее, если масса груза не очень большая. Расход топлива автомобиля составляет 24 литра на 100 километров пути. Но чаще всего этот показатель поднимается из-за чрезмерных нагрузок и плохого ухода за машиной.

teh-pok2



В качестве силового агрегата на автомобиле используется V- образный карбюраторный мотор с 8 цилиндрами. Его объем равен 4252 кубический сантиметрам. Для двигателя необходимо использовать 10 литров масла. Коробка передач имеет 4 передачи и 1 заднюю. Емкость топливного бака составляет 90 литров. Работает машина на бензине А-76.

teh-pok1

Заключение

Различные модификации автомобиля ГАЗ 53 обрели должную популярность на постсоветском пространстве. Данное транспортное средство завоевало симпатии автомобилистов, из-за чего оно до сих пор эксплуатируется во многих городах. Определенными проблемами машина все же обладает, но в сравнении с другими грузовыми отечественными авто, она является одной из лучших грузовых моделей в соотношении стоимости и качества.

Объем кузова газ 53 самосвал в кубах: вес газона 53

Грузовые автомобили ГАЗ-53

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто. Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.
Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

  • Большой расход топлива, заявленная норма явно занижена;
  • Тугое рулевое управление, гидроусилителя руля явно не хватает;
  • Много нареканий на ДВС, в основном это связано с техническими недоработками;
  • Слабые рессоры, не выдерживают максимальный нагруженный вес;
  • Кабина подвержена коррозии.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.

Его очень легко ремонтировать — поломку можно устранить в любом поле.
На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Заключение

ГАЗ 53 не зря стал легендой.

Самосвал ГАЗ-53

Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

http://avtomobilgaz.ru

Газ 53 самосвал технические характеристики вес. Заправочные емкости и нормы

Есть техника, автомобили, которые становятся символом времени. Когда люди старшего поколения вспоминают позднее советское время, то вспоминают также этот автомобиль, Газ 53. Выпускался он на Горьковском автомобильном заводе.

Начался выпуск этой машины в 60-х годах. Было несколько модификаций этой техники 3-го поколения. Машина выпускалась вплоть до 1993 года. За 30 лет было выпущено более 4 миллионов автомобилей. Среднетоннажный грузовик вместимостью от 3 до 4,5 тонн стал самым массовым грузовиком в советское время.
История Газ 53 богатая. Эта машина долго и надёжно обслуживала всё народное хозяйство СССР. Сохранившиеся работоспособные машины и теперь есть в сельском хозяйстве, на стройках, в коммунальном хозяйстве.

Модификации Газ 53 выпускались в определённом порядке. С начала выпуска автомобиля до 67 года он шёл под маркой Ф. Потом стал выпускаться грузовик с литерой А – более грузоподъёмная машина и сильнее. Затем с 84 года запустили модели Газ 53-19 и 53-27. У последнего – двигатель работает на пропане. Все машины выпускались параллельно, для разных нужд. Вот фото бортового Газ 53:

Этот грузовик стал гордостью советской автомобильной промышленности. Его также экспортировали за рубеж. Многие страны покупали машину. Удобная, выносливая. Другая модификация стала брать груз уже до 4,5 тонн. Фото Газ 53:

Технические характеристики

Газ 53 весит 3 тонны 250 кг. и имеет такие параметры:

  • от переднего бампера до заднего борта – 6 м. 40 см.;
  • от левого борта до правого борта – 2 м. 38 см.;
  • высота – 2 м. 22 см;
  • может брать груз 4 тонны;
  • просвет от днища до почвы – 26,5 см.;
  • дистанция между передними и задними колёсами – 3,7 метра;
  • стальные диски колёс;
  • между передними колёсами расстояние – 1 метр 63 см.;
  • бак вмещает 90 литров бензина;
  • сухое дисковое сцепление, приводится в движение рычагом.

Машина имеет тормоза барабанного типа с гидравлическим усилителем.

Характеристика двигателя Газ 53

На эту машину ставились две марки моторов. На более поздних – движители помощнее. На базовую машину с 1966 года устанавливали двигатель ЗМЗ 53, имеющий такие параметры:

  • бензиновый, карбюраторный тип;
  • шестицилиндровый, четырёхтактный;
  • объём двигателя Газ 53 – 4,25 л.;
  • вес – 265 кг.;
  • используется бензин марки А-76;
  • степень сжатия – 7,6;
  • запас масла – 10 литров;
  • мощность двигателя Газ 53 – 115 л.с.;

Технические характеристики двигателя ЗМЗ 53 могут несколько отличаться у разных моделей. Отличие незначительно. Марка двигателя Газ 53 могла повлиять лишь на грузоперевозку и немного на скорость. Клапана расположены сверху. Блок цилиндров, головка блока выполнены из алюминиевых сплавов. Фото двигателя Газ 53:

Кабина

Кабина просторная. Кроме водителя, может уместиться ещё 2 человека. Цельное сиденье во всю ширину кабины имеет мягкую спинку. Металлический каркас кабины с двумя дверцами – слева и справа.

Расход топлива

На 100 км. пути тратится бензина приблизительно от 27 до 30 литров, в зависимости от нагрузки.

Устройство

Рама, на которую крепится кузов, имеет поперечные балки, количеством 6 или 7 (тут дополнительно наваривали ещё одну, в силу необходимости). Впереди рамы на двух рессорах закрепляется передняя ось, выполненная из стали. На концах передней оси находятся поворотные кулаки, где при помощи цапф прикреплены колёса. Передние колёса одинарные, с телескопическими амортизаторами. Жёсткая рама грузовика сзади укреплена балкой ведущего моста. С обеих сторон находятся рессоры. Они полуэллиптические и соединены с рамой.

Между рамой и рессорами находится так называемая подушка из резины. К тому же задняя подвеска имеет дополнительные подрессорники. Задние колёса у этой машины сдвоенные (с каждой стороны по два колеса), для лучшей проходимости и устойчивости. Продуманная система амортизации позволяет машине ехать с приличной скоростью по всевозможным ухабам на грунтовой дороге без каких-либо последствий для машины.

Сзади машины, в конце рамы, прикреплён буксир. Слева крепится запасное колесо. Именно за предусмотрительность на все случаи полюбили эту машину в сельской местности. На основе этой машины даже делали краны: снимали кузов, жёсткую раму укрепляли поперечинами, прикручивали болтами на раму шасси Газ 53 кран. В сёлах можно увидеть эти раритеты техники. Они до сих пор работают.

Газ 53 — самосвал

Ходовая часть

Трансмиссия, управление и ходовые механизмы соединены между собой последовательно. Применены дешёвые, экономные детали. В то же время детали эти хорошего качества, из качественного металла. Сцепление предназначено для переключения передач, торможения, для разных режимов движения. Соединение элементов узла сцепления сделано так, что при нажатии педали приходит в действие тяга, которая соединяется рычагом с выключающей вилкой. Четырёхступенчатая коробка передач при второй и третьей передаче передаёт движение через цепляющиеся шестерни. Третья, четвёртая передача включается при помощи синхронизатора. Включению второй передачи помогает зубчатая муфта. Коробка передач позволяет изменять скорость, даёт возможность движения задним ходом, и работе мотора вхолостую. Тогда мотор работает, а машина стоит.

Переключение передач делается в два захода. Карданная передача имеет два вала с шарнирами на конце. Передаётся крутящий момент к главной передаче. Она передаёт движение через дифференциал на полуоси ведущих задних колёс. Дифференциал ещё предназначен для выравнивания хода на неровной дороге, на поворотах. Это не даёт проскальзывать колёсам, значит, шины меньше изнашиваются. В заднем мосте находится картер, в который заливают масло объёмом до 8,2 литра. Масло облегчает работу шестерёнок. Картер выполнен из литого ковкого чугуна. Для охлаждения мотора впереди машины за бампером находится радиатор. В него заливается вода, 21 литр, для охлаждения двигателя во время его работы. После работы, если машину оставляют на улице зимой, воду сливают, чтобы вода в радиаторе не замёрзла.

Преимущества и недостатки

Грузовик имеет много положительных характеристик. Легкая в управлении и надёжная машина. Ремонтировать можно в любых условиях. Запчасти к машине доступны. Грузовик может пробегать до 400 тысяч км. без капитального ремонта. Есть и минусы. Слабое место – тормоза, узел сцепления. Выходят из строя чаще других узлов. Распределитель, кардан, вал – места их соединения могут выйти из строя. В моторе, в коренном подшипнике может пропускать сальник.

ГАЗ 53 – советский и российский грузовой автомобиль, выпускавшийся крупными сериями на Горьковском автозаводе с 1961 по 1993 года. Полностью выпуск машины был завершен в 1997 году. Модель по праву считается одним из наиболее легендарных продуктов советского автопрома. Автомобиль десятилетиями находился в эксплуатации, а в некоторых районах его используют и в настоящее время. При этом Горьковский автозавод продолжает выпускать узлы и запчасти к ГАЗ 53.

Модель представляет третье поколение среднетоннажных грузовиков предприятия и является самым массовым продуктом своего класса на территории СССР. Всего выпущено 4 миллиона ГАЗ 53 в классической, специализированной и самосвальной модификации.

Автомобиль эксплуатировали не только в СССР, но и в других странах. ГАЗ 53 экспортировался в Польшу, Кубу, ГДР, Вьетнам, Финляндию, Болгарию, Лаос, Венгрию, Монголию, Румынию, КНДР и другие государства. Версии для восточной Европы также собирали на территории Болгарии. Все это сделало ГАЗ 53 невероятно популярным во многих странах мира.

В конце 1950-х годов на Горьковском автозаводе начались работы по созданию линейки принципиально новых автомобилей третьего поколения. По большинству элементов и узлов они были унифицированы. ГАЗ 56, ГАЗ 62, ГАЗ 66 и ГАЗ 52 представляли собой продвинутые версии и должны были прийти на смену действующим моделям. При этом ГАЗ 52 рассматривался как альтернатива морально устаревшему ГАЗ 51. Его предполагалось использовать для развозов по городским и сельским дорогам, потому к машин

технические характеристики, мощность и объем

Не удивительно, что продукция, выпущенная на конвейере Горьковского завода, известна каждому жителю нашего региона, а двигатель ГАЗ 53 олицетворяет эпоху тяговых устройств, применяемых на грузовом транспорте. Машины подобного класса считались «костяком» автопарка страны, колеся по удалённым закуткам родины изделия «верой и правдой» выполняли поставленные перед ними задачи.

Массовый выпуск силовой установки стартовал в 1964 году, впоследствии, мотор получил одноимённое с машиной название. Двигатель оснащён восемью цилиндрами с компоновкой «V», в сравнении с конкурентами, лишён ряда недостатков, что повлияло на дальнейшую судьбу агрегата. Аппарат надёжный, живучий, с повышенным запасом хода, не случайно мотор продержался на рынке тридцать с лишним лет (вплоть до 1993 года). Даже сегодня продолжается эксплуатация части изделий, а завод выпускает комплектующие, поддерживая устройство в «строю».

ГАЗ-53:

ГАЗ-53

Создание мотора

Начало зарождения двигателя ГАЗ-53 было положено в 1959 году. В этот период стартовала работа по расчёту агрегата, который бы заменил ГАЗ-51. Последний на тот момент сильно устарел морально. К тому же клапана, размещённые снизу, не давали реализовать потенциал мотора, настройка и починка усложнялись конструкторскими недоработками. Чугун, из которого отливались несущие элементы, делал изделие неповоротливым, увеличивал вес. Предпосылки скорой смены конструкции очевидны и работа не терпела отлагательств. Накануне конструкторы моторного завода освоили метод отливки алюминия, тогда это считалось прорывом и позволило применить технологии на новом изделии.

Первым двигателем, установленным на машину ГАЗ-53, стал агрегат под маркировкой «511», случилось это в 1961 году. Впоследствии, на машину ставилась не одна экспериментальная модель мотора, однако агрегаты прижиться не смогли. Так, яркий пример «инженерной мысли», двигатель ГАЗ-53Ф с форкамерным зажиганием, другие модель: ГАЗ-53А (12). Создан ряд модификаций, не нашедший массового применения, однако популярный среди любителей делать тюнинг двигателя ГАЗ 53. Кроме того, встречаются моторы, использование которых выходит за рамки продукции «ГАЗ». Например, 53-й встречается на машинах: «УАЗ» и «Газель». Год 1993 стал финальным этапом для мотора, поскольку марка перестала выпускаться. Тем не менее на заводе работает цех, выпускающий запасные детали двигателям, не прекратившим эксплуатацию.

Мотор ГАЗ-53:

Мотор ГАЗ-53

Описание двигателя ГАЗ-53

Прообразом силовой установки ГАЗ-53 стал двигатель ГАЗ-51, который доработали, установив дополнительные камеры, а так же увеличили мощь. Мотор получил остов, отлитый из сплава алюминия (АЛ-4). Характерно, что изделие стало первым в двигателестроении блоком, который изготовили, отливая материал под напором. Применяемая технология получилась удачной, деталь стала легче, сбросив 20кг и компактней на 45мм.

Тяговая установка ГАЗ-53, это двигатель, выполняющий четыре такта за цикл, с компоновкой «V». В развале остова камер изделия расположен распределительный вал, за активацию клапанов отвечают штанги. Объём двигателя ГАЗ 53 составляет 4,254 литра, чего хватает для образования импульса вращения на уровне 290 Нм при 2000-2500 мин-1. Поскольку значение мощи ограничено, то показатель не превышает 115 лошадей. Значение компрессии на уровне 6,7 единиц, даёт разрешение на эксплуатацию агрегата с использованием А-76 бензина.

Характерно, что за время выпуска ГАЗ 53 двигатель характеристики и параметры некоторых элементов не поменялись. Так, сечение камеры и ход вытеснителя просуществовали в одном габарите: 92 на 80мм соответственно.

Блок мотора:

Блок мотора ГАЗ-53

Для активации агрегата используется принудительная подача горючего, выполняемая посредством топливной помпы, марки «Б9Д», устройство монтируется на поддоне мотора. Мотор работает, используя диафрагму, производительность изделия 140 литров жидкости в час. За степень чистоты горючего отвечает щелевой фильтрующий элемент, оборудованный отстойником. Перед карбюратором устанавливается сетчатый фильтр, отвечающий за тонкую очистку.

Для работы мотора, используют бак с горючим, объём которого 90 литров. Топливо поступает в устройство, образующее смесь жидкости с воздухом. Изначально использовался карбюратор марки «К126Б» с двумя камерами. В конструкцию изделия включены: устройство обогащения горючей смеси на полных нагрузках мотора (механического типа), ускорительная помпа, ограничитель оборотов (пневматика). Для очистки воздушных масс применяют масляный фильтрующий элемент инерционного типа, с двумя степенями очистки, материал фильтра – капрон.

Порядок работы 8 цилиндрового двигателя ГАЗ 53 – «15426378». Что бы предотвратить трение и износ в моторе, используют комбинированную смазку, подавая жидкость одновременно с напором и разбрызгивая. Смазывающая жидкость очищается центрифугой, напор поддерживается помпой, работающей за счёт шестерёнок, забирающих масло из поддона. Охлаждение смазки происходит в радиаторе, посредством воздуха. Место крепления изделия – передняя часть мотора, перед радиатором жидкостного охлаждения. Моторы ГАЗ-53 не зависимо от модификации укомплектовывались коробкой передач с четырьмя ступенями.

Головка мотора:

Головка мотора ГАЗ-53

Двигатель ГАЗ 53 технические характеристики

При расчёте силовой установки, за основу взят мотор ГАЗ-51. В процессе работы над агрегатом, конструкция и элементы двигателя постоянно дорабатывались и улучшались, что привело к созданию модификаций, значения показателей которых имели характерные отличия. Важно, что базовые элементы оставались постоянными на протяжении периода выпуска изделия.

Технические показатели ГАЗ-53:

Показатель:Значение:
Выпуск мотора1964-1993
Сырьё мотораалюминий
Питание мотораКарбюратор, бензин А-76 (80)
Охлаждение мотораЖидкость, замкнутый контур с вентиляцией
Число и расположение камер мотораВосемь, «V»
Порядок работы камер мотора«15426378»
Перепускных вентилей на камеру, (шт.)2
Сечение камеры мотора, (мм.)92
Перемещение вытеснителя мотора, (мм.)80
Компрессия мотора6,7
Объём двигателя, (л)4,250
Мощь мотора, (лошадей, об/мин)115/3200
Импульс мотора, (Нм./оборотов в минуту)284,5/2000
Вес двигателя ГАЗ 53 без коробки, (кг.)265
Расход мотора, (л/сотню км.)24
Смазка мотораДавление + брызги + пар
Масло мотора, маркаМ-10В-1
Утрата масла на 100км пути, (л)Менее 0,4
Объём масла в двигателе ГАЗ 53, (л.)8
Смена смазки в моторе, (км.)7000-10000
Работа мотора при температуре, (°С)91
Карбюратор мотора, модельК-126Б
Напряжение сети, (В)12
Аккумулятор мотора, модель6СТ-75
Прерыватель мотораДК 53
Катушка мотораБ114Б (115)
Свечи мотораА11 (14)
Генерирующее устройство мотораГ250Г1(3)
Стартер мотораСТ230А1

Карбюратор К126Б:

Карбюратор К126Б

Вес двигателя ГАЗ 53 варьируется и связан с рядом факторов. Так, тяговая установка с заполненным смазкой контуром весит больше. Часто, применяя демонтаж, устройство снимают совместно с коробкой передач, в этом случае к весу коробки приплюсовывается вес трансмиссии. Учитывая выше сказанное, показатель колеблется в диапазоне 245-300кг.

Обслуживание двигателя Газ 53

Тяговая установка ГАЗ-53 относится к моторам с повышенным ресурсом. Двигатель надёжный, живучий, прост в починке и уходе. В то же время, что бы продлить срок эксплуатации, изделие нуждается в постоянном уходе. Проведение манипуляций гарантирует соответствие механизма установленным производителем требованиям.

К перечню мер относятся:

  • Замена смазки.

Значение характеризующее, сколько масла в двигателе ГАЗ 53, напрямую связано с работоспособностью агрегата. В мотор заливают минеральную, полусинтетическую и синтетическую смазывающую жидкость. Материал меняют через каждые 5000-10000км пробега.

Замена масляного фильтра:

масляного фильтра

  • Подтяжка крепления коллектора и головки остова.

Слабое место силовой установки – коллектор, фиксаторы которого регулируют каждые 30000км пробега и чаще. Аналогичные манипуляции делают с головкой остова.

  • Проверка уровня жидкости охлаждения.

Что бы характеристики двигателя оставались на «высоте», поддерживают нужный показатель охладителя в устройстве. Контроль делают перед каждым выездом машины. Силовая установка чувствительна к резкому перегреву, в конечном счёте, это становится причиной капитальной починки.

  • Контроль клапанов мотора.

Детали проверяют и контролируют после замены уплотнения головки остова. Так же действия совершают каждый раз, после серьёзных вмешательств в работу двигателя. Кроме того, контроль и настройку выполняют, если клапана издают характерный стук.

Регулировка клапанов:

Регулировка клапанов ГАЗ-53

  • Контроль уровня смазки.

Показатель проверяют каждый раз перед выездом. В случае, если жидкости не хватает, материал доливают в устройство до нужного показателя. Утечки относятся к частым неполадкам мотора, поэтому контроль и устранение проводятся систематически. Часто смазка «уходит» через задний сальник коленчатого вала, этому моменту уделяют внимание.

Кроме выше перечисленных процедур, следует не забывать о фильтрах, которые регулярно чистятся и, меняются при необходимости.

Доработка мотора Газ 53

Поскольку силовая установка ГАЗ-53 неприхотлива, с повышенным ресурсом, часто умельцы используют двигатель для тюнинга. Дополнительно стимулирует проведение работ доступность цены устройства и запасных частей. По этой причине владельцы предпочитают устанавливать мотор на другие машины, например «Газель» и «УАЗ».

Кажется, что для таких автомобилей двигатель не подходит по весовым и габаритным показателям. Но, благодаря использованию алюминия, мотор на самом деле весит относительно мало (230-270кг). Этот фактор не влияет негативно на ходовую часть, мотор помещается в пространстве под капотом, и совместим с этими автомобилями. Для адаптации под меняющиеся условия в конструкции изделий меняют некоторые элементы: крепления, охлаждения и тому подобное.

Улучшенный ГАЗ-53:

Улучшенный ГАЗ-53

Востребованная доработка, это установка инжектора на силовой агрегат. Процедура требует знаний и умений, поскольку настроить двигатель под измененные показатели сложно. Штатный карбюратор не в состоянии сделать потребляемую смесь улучшенной консистенции, поэтому инжектор в этом случае актуален. К слову, попытки установить изделие на мотор предпринимались и со стороны завода. Так, в восьмидесятых годах модификации двигателей «504.10» и «5232.10» получили в штатной комплектации впрыск топлива. Инжекторный мотор отличался повышенной мощностью, экономичностью, увеличенным диапазоном настроек. Однако, в серийный выпуск эти двигатели не попали и большинству пользователей о модификациях ничего не известно.

Кислород в комплект не входит — Руководство по максимальной массе газа

В этом руководстве я рассмотрю все различные газы, которые есть в игре прямо сейчас, и их относительный «вес» с точки зрения того, что на чем плавает.

Другие справочники ONI:


Различные веса газов

Я сделал большой нейтрониевый ящик и поместил по одной плитке всех материалов (кроме нейтрония, потому что он никогда не превращается в газ) с температурой 9000 Кельвинов и давлением 1000 кг.Так я узнал, что во что превращается и сколько «весит». Я также столкнулся с множеством сбоев и ошибок, когда материалы находились под очень высоким давлением, и даже заставил мою игру перейти в состояние сбоя, когда она не позволяла одному материалу превращаться в другой. (Например, горячая вода с температурой 9000 Кельвинов не вскипит.) Итак, вот и газы от самых легких до самых тяжелых.

Самый легкий

  • Водород
  • Гелий
  • Углерод
  • Кислород
  • Загрязненный кислород
  • Природный газ
  • Пар
  • Хлор
  • фосфор
  • Двуокись углерода
  • Горный газ
  • Сталь
  • Медь
  • Вольфрам
  • Золото

Heaviest

Также вот скриншот тестовой установки.

Интересно отметить, что наиболее распространенным газом, который образуется при испарении материалов, является каменный газ. Обратите внимание, что цвета газов на этом рисунке не отражают количество различных газов. Мутно-коричнево-серый цвет в правом нижнем углу — это все разные металлы, и все они одного цвета. Хотя большая оранжевая часть — это рок-газ. Это потому, что многие материалы в этой игре представляют собой камни или они становятся чем-то вроде камня и превращаются в каменный газ, когда достигают определенной температуры.

.

Медь Кемпинг Легкий Вес Газовый Баллон Газовый Наполнитель Адаптер Заправки Для Пешего Принадлежности Печь 5g Бензобак | |

Описание:

100% абсолютно новый и качественный!

Легко устанавливается, чем удобно пользоваться.

Изготовлен вручную из алюминия 6082T6. Устройство имеет диаметр около 12 мм и длину 18 мм. Вы можете заправить свой автобус бензином так же, как и прикуриватель.

Адаптер для заправки бензина в походах.С помощью этого устройства можно заправлять газовые баллоны линдального винтового типа (см. Фото).

Популярно среди любителей походов и кемпинга. Его обычно можно использовать в небольших переносных плитах и ​​печах китайского типа, которые стоят около 95 пенсов каждая, так что вы сэкономите много денег, заправляя их.

Тип элемента: газовый наполнитель

Материал: медь

Цвет: как на фотографии.

Вес: 5 г

Пакет включает в себя:

1 * газовый наполнитель

Рекомендации по использованию ниже (также см.)

1) Взвешивание неиспользованной полной бутановой шины и запись фломастером на основании.

2) Поместите пустую канистру в морозильную камеру примерно на. полчаса или ночь.

3) Извлеките канистру из морозильника и поместите адаптер на канистру.

4) Возьмите новую полную бутановую шину и вставьте в адаптер.

5) Сильно опустите автобус на 10-15 секунд, проверяя каждый раз вес автобуса, пока он не будет соответствовать весу, указанному на основании.

Важный:-

1) Если вы превысите первоначальный вес баллона, вы можете рассеять излишки газа, перевернув баллон вверх дном, лицом к полу, и вставив адаптер в руку, затем проверьте вес.

2) Это очень важно, если превышение первоначального веса газа в автобусе уменьшает объем пространства внутри автобуса для газа. В противном случае нагреватель будет выделять жидкий газ во время использования до тех пор, пока давление в баллоне не снизится в достаточной степени.

3) После того, как вы заправили канистру, всегда полезно установить на автобус герметизирующую прокладку для предотвращения утечек. просто наполняйте канистры в хорошо проветриваемом помещении, например на улице.

Ноты:

1.Из-за различий в мониторе и световом эффекте фактический цвет изделия может немного отличаться от цвета, показанного на фотографиях. Спасибо!

2. Возможны отклонения в 1-3 см из-за ручного измерения.

.

ETH Заправочная станция | Потребительские метрики для рынка газа Ethereum

0x7a250d5630b4cf539739df2c5dacb4c659f2488d 18,48
0xdac17f958d2ee523a2206206994597c13d831ec7 7,88
0x5392f73b013ea80b4c5eec3ea229388809114537 6,04
0xc83e009c7794e8f6d1954dc13c23a35fc4d039f6 3,96
0x5acc84a3e955bdd76467d3348077d003f00ffb97 2.75
0xbbc81d23ea2c3ec7e56d39296f0cbb648873a5d3 2,63
0x000000000000deab340f067535869a0e5226e58a 2,48
0xeb21209ae4c2c9ff2a86aca31e123764a3b6bc06 2,47
0xfd61352232157815cf7b71045557192bf0ce1884 2,23
0xf6fb09a41fa6c18cebc1e7c6f75a8664d69e4d48 2,03
0x000000000025d4386f7fb58984cbe110aee3a4c4 1.74
0x11111254369792b2ca5d084ab5eea397ca8fa48b 1,62
0x9554efa1669014c25070bc23c2df262825704228 1,58
0x4ddc2d193948926d02f9b1fe9e1daa0718270ed5 1,42
0xbcf935d206ca32929e1b887a07ed240f0d8ccd22 1,39
0x7e6f6621388047c8a481d963210b514dbd5ea1b9 1,26
0x514910771af9ca656af840dff83e8264ecf986ca 1.03
0x9aab3f75489902f3a48495025729a0af77d4b11e 0,97
0x9f2df004713f8bf9b1daf14566d8c832fc010282 0,84
0xa8b39829ce2246f89b31c013b8cde15506fb9a76 0,79
0x744d70fdbe2ba4cf95131626614a1763df805b9e 0,78
0xa0b86991c6218b36c1d19d4a2e9eb0ce3606eb48 0,71
0x693c188e40f760ecf00d2946ef45260b84fbc43e 0.70
0x6317c5e82a06e1d8bf200d21f4510ac2c038ac81 0,62
0x2a0c0dbecc7e4d658f48e01e3fa353f44050c208 IDEX 0,61
0xfa712ee4788c042e2b7bb55e6cb8ec569c4530c1 0,60
0x31a5f7a7a12af1a317491b1285c59e63e16654a1 0,58
0xd1ceeeeee83f8bcf3bedad437202b6154e9f5405 0,56
0xd26114cd6ee289accf82350c8d8487fedb8a0c07 0.52
0x103675510a219bd84ce91d1bcb82ca194d665a09 0,48
0xe41d2489571d322189246dafa5ebde1f4699f498 0,46
0x7a9d706b2a3b54f7cf3b5f2fcf94c5e2b3d7b24b 0,42
0xba2e7fed597fd0e3e70f5130bcdbbfe06bb94fe1 0,39
0x6b175474e89094c44da98b954eedeac495271d0f 0,39
0x0bc529c00c6401aef6d220be8c6ea1667f6ad93e 0.39
0x1522900b6dafac587d499a862861c0869be6e428 0,38
0xf9e5af7b42d31d51677c75bbbd37c1986ec79aee 0,36
0xbb97e381f1d1e94ffa2a5844f6875e6146981009 0,36
.

Полное руководство по размерам и спецификациям труб — Бесплатная карманная диаграмма

Перейти к содержанию
  • На главную
  • ТрубопроводыРазвернуть / Свернуть
    • ТрубопроводРазвернуть / Свернуть
      • Направляющая для труб
      • Размеры и график труб
      • Цвета графика
      • Коды
      • Производство бесшовных и сварных труб
      • Осмотр труб
    • ФитингиРазвернуть / свернуть
      • Руководство по трубным фитингам
      • Производство трубных фитингов
      • Размеры и материалы трубных фитингов
      • Осмотр трубных фитингов — Визуальные и испытания
      • 90 и 45 градусов
      • Размеры трубных колен и возвратных труб
      • Размеры тройника
      • Размеры трубного редуктора
      • Размеры заглушки
      • Размеры трубной муфты
    • Фланцы расширяются / складываются
      • Направляющие для фланцев
      • Направляющие для фланцев
      • Номинальные характеристики фланца
      • Размеры фланца с приварной шейкой
      • Размеры фланца RTJ
      • Размеры фланца для соединения внахлест
      • Размеры фланца с длинной приварной шейкой
      • Размеры фланца приварной втулки
      • Размеры фланца с муфтой
      • Размеры фланца с глухим фланцем
      • Размеры фланца
      • КлапаныРазвернуть / Свернуть
        • Направляющая клапана
        • Детали клапана и трим клапана
        • Запорный клапан
        • Проходной клапан
        • Шаровой клапан
        • Обратный клапан
        • Поворотный клапан
        • Плунжерный клапан
        • Пробка
        • Клапан сброса давления
      • Материал трубыРасширение / сжатие
        • Направляющая материала трубы
        • Углеродистая сталь
        • Легированная сталь
        • Нержавеющая сталь
        • Цветные металлы
        • Неметаллические
        • ASTM A53
            1100003 ASTM
          • ОлецЭкспа nd / Collapse
            • Направляющая
            • Weldolet и размеры
            • Sockolet и размеры
            • Threadolet и размеры
            • Latrolet и размеры
            • Elbolet и размеры
          • Болты шпилькиРасширение / свертывание
          • Болт
          • Процедура затяжки шпильки
            • Таблица фланцевых болтов
            • Размеры тяжелой шестигранной гайки
          • Прокладки и жалюзи для очков Развернуть / Свернуть
            • Направляющая прокладок
            • Спирально-навитая прокладка
            • Размеры спирально-навитой прокладки
            • Прокладка
            • и размер
            • Spectac4 Размеры слепых очков
        • P & IDExpand / Collapse
          • Как читать P&ID
          • Схема технологического процесса
          • Символы P&ID и PFD
          • Символы клапана
        • Свернуть
        • Работа и типы насоса
      • Сосуд под давлениемРазвернуть / свернуть
        • Скоро
    • Курсы
    • ВидеоРазвернуть / свернуть
      • Видеоуроки
      • हिंदी Видео
    • Блог
  • Блог
  • Политики
  • Запрос продукта
HardHat Engineer HardHat Engineer Search Искать:
  • Home
  • Трубопровод
    • Трубопровод
      • Трубопровод
      • Размеры труб и график
      • Диаграммы цветов
      • Диаграммы цветов 9000 Производство бесшовных и сварных труб
      • Осмотр труб
    • Фитинги
      • Руководство по трубопроводным фитингам
      • Производство трубных фитингов
      • Размеры и материалы трубных фитингов
      • Осмотр трубных фитингов — визуальный осмотр и испытания
      • Размеры отводов — 90 & 45 градусов
      • Размеры трубных колен и обратного канала
      • Размеры тройника
      • Размеры трубного редуктора
      • Размеры заглушки
      • Размеры трубной муфты
    • Фланцы
      • Направляющая фланца
      • Фланец
      • Фланец с приварной шейкой 9000
      • Размеры фланца приварной шейки
      • Размеры фланца RTJ
      • Размеры фланца для соединения внахлест
      • Размеры фланца с удлиненной приварной шейкой
      • Размеры фланца приварной втулки
      • Размеры фланца для проскальзывания
      • Размеры глухого фланца
      • Размеры фланца
      • 21
      • Размеры фланца
      • 21 Клапаны
        • Направляющая
        • Детали клапана и трим клапана
        • Запорный клапан
        • Проходной клапан
        • Шаровой клапан
        • Обратный клапан
        • Дисковый клапан
        • Заглушка
        • Игольчатый предохранительный клапан
        • 9000 9002 1
        • Материал трубы
          • Направляющая материала трубы
          • Углеродистая сталь
          • Легированная сталь
          • Нержавеющая сталь
          • Цветные металлы
          • Неметаллические
          • ASTM A53
          • ASTM A105
        • Olets
        • Weldolet и размеры
        • Sockolet и размеры
        • Threadolet и размеры
        • Latrolet и размеры
        • Elbolet и размеры
      • Болты шпильки
        • Направляющая шпильки
        • Процедура затяжки болтов с шестигранной головкой
        • Процедура затяжки фланцев
        • Размеры гайки
      • Прокладки и жалюзи для очков
        • Направляющая для прокладок
        • Спирально-навитая прокладка
        • Размеры спирально-навитой прокладки
        • Прокладка и размер RTJ
        • Очковые слепые и проставки
          • 90021 Размеры21
          • Как читать P&ID
          • Схема технологического процесса
          • Символы P&ID и PFD
          • Символы клапана
        • Оборудование
          • Насос
            • Рабочие и типы центробежных насосов
        .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
