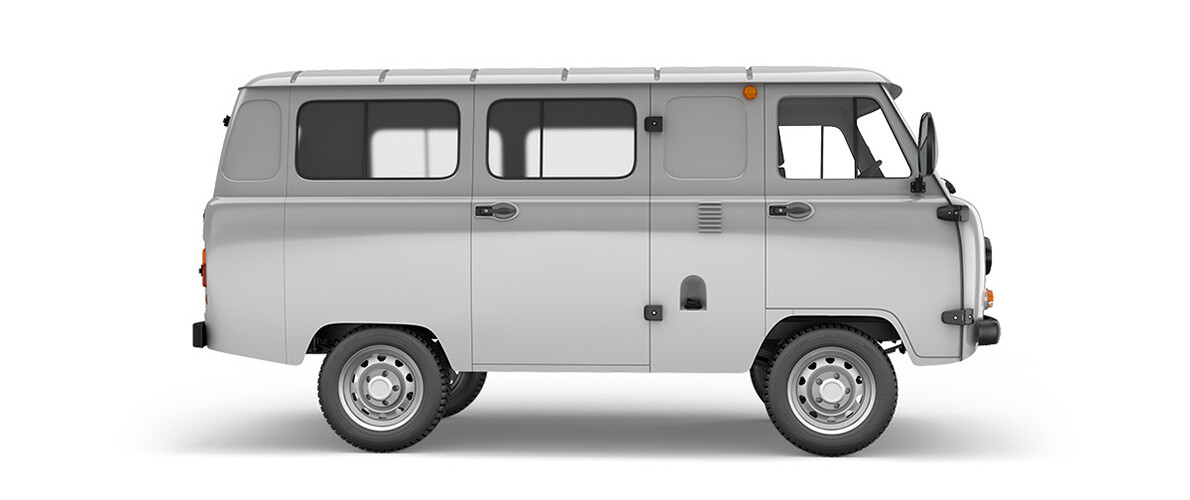

Ттх уаз 452: УАЗ-452: технические характеристики

>

УАЗ-452А автомобиль медицинской помощи повышенной проходимости на базе УАЗ-452 — Каталог К.В.Х.

УАЗ-452А — это санитарный автомобиль разработанный на базе УАЗ-452, который пришел на смену УАЗ-450А. Выпускался серийно с 1965-го по 1985-й год, когда в следствии модернизации автомобиль получил индекс УАЗ-3962 и уже стал сходить с конвейера под этим заводским индексом. Санитарный автомобиль предназначен для перевозки больных и обслуживания пунктов скорой медицинской помощи в городах и сельских местностях.

 Автомобиль способен передвигаться по дорогам всех классов и бездорожью, и может буксировать безтормозной прицеп общей массой 850 кг. Цельнометаллический закрытый кузов вагонного типа закреплён на раме в 10 точках. Кабина водителя отделена металлической перегородкой с окошком от помещения для больных. Санитарный отсек оборудован двумя боковыми 3-местными откидными сиденьями и одним откидным сиденьем на перегородке; кронштейнами и ремнями для крепления носилок и задней откидной подножкой.

Четверо носилок размещаются вдоль кузова в подвешенном состоянии в два яруса, по двое с каждого борта.  В санитарном помещении кузова, в зависимости от комплектации, предусмотрена возможность размещения четырех или двух унифицированных носилок. На боковинах санитарного помещения для установки и крепления унифицированных носилок имеются восемь или четыре откидных кронштейна, на потолке — держатели для крепления четырех или двух подвесных ремней. Для перевозки больных, способных передвигаться, в кузове установлены три откидных двухместных сиденья: два — на левой боковине и одно — на правой, а на потолке, против каждого сиденья, — гибкие поручни. Сопровождающий размещается на откидном сиденье, установленном на перегородке или стационарном, расположенным в передней части салона. Для облегчения перемещения носилок по полу установлены направляющие, позволяющие передвигать носилки вдоль кузова.

 Перевозка больных

Кузов автомобиля УАЗ-452А, в зависимости от комплектации и его оборудования, позволяет перевозить от 6 до 8 человек (не считая водителя) при следующих размещениях:

первое размещение

На откидном сиденье   1 чел. В кабине водителя  1 чел. На носилках  4 чел.

второе размещение

На носилках по левому борту   2 чел. На откидных сиденьях   3 чел. В кабине водителя  1 чел.

третье размещение

На носилках по правому борту  2 чел. На откидных сиденьях  5 чел. В кабине водителя  1 чел.

четвертое размещение (без носилок) На откидных сиденьях  7 чел. В кабине водителя 1 чел.



УАЗ-452 1966-85 г. (фургон, микроавтобус, санитарный автомобиль, грузовик) с приводом на все колеса. Грузоподъемность 800 кг. В 1970-х годах, шасси, двигатель и трансмиссию унифицировали по конструкции с агрегатами УАЗ-469

Модели:

    УАЗ-452 — фургон с боковой распашной дверью.

    УАЗ-452А — санитарный автомобиль. Масса – 1,9 т, вместимость – 2+4 лежачих или 7 сидячих мест. Серия в 1968-85 гг.

    УАЗ-452АС — санитарный автомобиль в северном исполнении, оборудованы дополнительным отоплением, двойными стеклами в салоне, усиленной теплоизоляцией пола, крыши и боковин. Рассчитаны на морозы до 60°.

    УАЗ-452АЭ — шасси для установки различного оборудования

    УАЗ-452В — десятиместный микроавтобус вагонной компоновки

    УАЗ-452Д — грузовик с двухместной кабиной и деревянным кузовом. Серия с 1966 г.

    УАЗ-452Г — санитарный автомобиль, отличается от УАЗ-452А вместимостью. Серия с 1971 г.

    УАЗ-452К — экспериментальный 16-местный автобус, 1973 г. (6х4)

    УАЗ-452П — седельный тягач

    «Медея» -реанимационный автомобиль на базе УАЗ-452К (6х4)

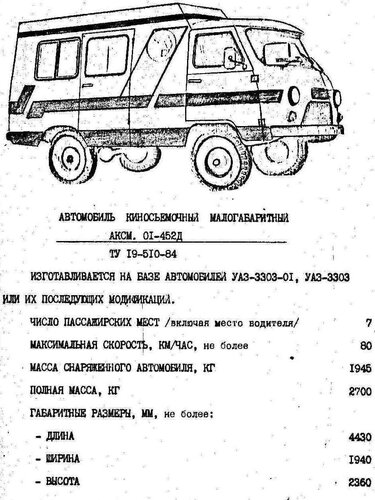

    СТП-21 и ТПС-22- самолетный пассажирский трап на шасси УАЗ-452Д

    АТ-6 — аэродромный транспортер (для погрузки-выгрузки грузов) на шасси УАЗ-452Д, 1975 г. с 1-местной кабиной

    «Белозёр-2М» — комбинированная радиостанция (КШМ) на шасси УАЗ-452

    Р-849М — подвижной аэродромный радиоузел связи на шасси УАЗ-452АЭ с прицепом ГАЗ-704

    Подвижный радиоузел связи предназначен для обеспечения телефонной радиосвязи в диапазонах КВ, МВ и ДМВ, а также для обеспечения телеграфной слуховой и буквопечатающей радиосвязи в диапазоне КВ.

Могут использоваться как открытые, так и закрытые каналы. Для осуществления двухсторонней радиосвязи используются радиостанции Р-847ТД, Р-802ВЯ и Р-832М. Дежурный прием осуществляется на радиоприемникиР-873, Р-870М и Р-871. Радиоузел размещается на автомобиле УАЗ-452АЭ с прицепом ГАЗ-704.

    ПАР-9М — приводная аэродромная приемопередающая телеграфно-телефонная радиостанция малой мощности.

    Приводная аэродромная приемопередающая телеграфно-телефонная радиостанция средней мощности.. В состав входят передатчики «Пеленг-ЮМ-2» с усилителем мощности УМ-9 на лампе ГУ-81 (2 шт.), маркерный радиомаяк Е.615.6,УКВ радиостанция Р-809М2, СВ приемник Р-880М. Питание – сеть 220/380 В 50 Гц. Размещается на шасси УАЗ-452 с прицепом ГАЗ-704.

    СРКР-1 «Октава» (1АРК-10) — Станция радиоконтроля и разведки на шасси УАЗ-452 (приемник РТ контроля и разведки ПРКР-1 «Днепр-1КМ» (1РК-9) и др.)

    ОПМС-68 — облегченная подвижная метеостанция на шасси УАЗ-452

    УАЗ-Тамро (Реанимобиль)

    Экскурсионный микропоезд на базе УАЗ-452

    УАЗ-452 с правым расположением руля

Технические характеристики УАЗ-452:

Кузов

  • Длина (мм) 4820 Ширина (мм) 2100 Высота (мм) 2355
  • Колёсная база (мм) 2550 Дорожный просвет (мм) 220
  • Снаряженная масса (кг) 1975 Допустимая полная масса (кг) 3050
  • Грузоподъёмность (кг) 1075

Двигатель УАЗ-452

  • Объём двигателя (см3) 2445
  • Мощность двигателя (л. с.) 72
  • Обороты максимальной мощности, макс. (об/мин) 4000
  • Количество цилиндров 4 Количество клапанов на цилиндр 2
  • Диаметр цилиндра (мм) 92 Ход поршня (мм) 92
  • Максимальный крутящий момент (Н•м) 156
  • Обороты максимального крутящего момента, макс. (об/мин) 2500
  • Тип двигателя Бензиновый Рядный Карбюратор

Подвеска и тормоза УАЗ-452

  • Передняя подвеска Зависимая — мост Задняя подвеска Зависимая, рессорная
  • Передние тормоза Барабанные
  • Задние тормоза Барабанные
  • Эксплуатационные показатели уаз
  • Максимальная скорость (км/ч) 127
  • Расход топлива на шоссе (л/100 км) 13.5
  • Объём топливного бака (л) 50
  • Рекомендуемое топливо АИ-80

УАЗ-452 (УАЗ-450). Многоцелевой автомобиль





   В середине 50-х годов военным руководством страны было принято решение о необходимости создания полноприводного полностью закрытого автомобиля грузоподъемностью до тонны для эвакуации раненных в ближний тыл соединений.

Работа по проектированию новой машины была поручена недавно созданному отделу главного конструктора Ульяновского автомобильного завода (УАЗ) под руководством П.И. Музюкина и была начата весной 1955 г. Автомобиль создавался на базе ГАЗ-69 с максимально широким использованием его узлов и механизмов. Непосредственно разработкой проекта руководил И.А. Давыдов, работы по общей компоновке и дизайну велись под руководством В.И. Арямова.  Уже к осени 1957 г. на заводе собрали первые опытные модели с различными вариантами кузовов: с открытой грузовой платформой и полностью закрытая машина т. н. «вагонной компоновки». На заводских и государственных межведомственных испытаниях автомобиль показал хорошие результаты и был рекомендован к серийному производству и принятию на вооружение. Серийное производство было организовано на УАЗе в октябре 1958 г. и продолжалось до 1965 г. Производились три модификации: санитарный автомобиль УАЗ-450А (принят на вооружение в 1958 г.
), бортовой легкий грузовик УАЗ-450Д и собственно фургон УАЗ-450. Хотя автомобиль был создан по заказу Министерства Обороны, он быстро завоевал популярность и в народном хозяйстве. Всего было выпущено 55 319 автомобилей семейства УАЗ-450. В 1961 г. было организовано производство автомобилей с колесной формулой 4х2 на основе УАЗ-450 — УАЗ-451, который выпускался в разных вариантах и использовался в основном для гражданских нужд. В 1965 г. УАЗ-450 подвергся общей модернизации. На автомобиль установили верхнеклапанный двигатель ГАЗ-21, четырехступенчатую коробку передач. Изменился внешний вид передней части. Модернизированный автомобиль получил название УАЗ-452. Выпускалось несколько модификаций машин семейства УАЗ-452: базовая модель — фургон УАЗ-452, УАЗ-452А — санитарный автомобиль (в войсках имеет прозвище «Таблетка»), УАЗ-452АС — санитарный в северном исполнении, УАЗ-452АЭ — шасси для установки различного оборудования и аппаратуры, УАЗ-452В — автобус, УАЗ-452Д — бортовой грузовик, УАЗ-452Г — санитарный с увеличенной вместимостью, СТП-21, ТПС-22 — самоходные авиационные пассажирские трапы, АТ-6 — аэродромный транспортер, Р-849М — подвижный аэродромный узел связи, ПАР-9М — приводная аэродромная радиостанция малой мощности, Р-125М «Белозер»-2М — радиостанция, СРКР-1 «Октава»  (1АРК-10) — станция радиоконтроля и разведки, ОПМС-68 — облегченная подвижная метеостанция, УАЗ-452Т, УАЗ-452Т-2 — топопривязчики, УАЗ-452Э — автомобиль с экранированным электрооборудованием.
В 1985 г. меняется название автомобиля, УАЗ-452, например, становится УАЗ-3741, УАЗ-452А — УАЗ-3962, УАЗ-452Г — УАЗ-39625 и т. д. Машина состоит на вооружении и серийно производится до сих пор. Автомобили семейства УАЗ-452 (УАЗ-3741) поставлялись на экспорт в страны — участницы организации Варшавского договора, а также во многие государства Азии и Африки.

Тактико-технические характеристики



№№

п.п.

                                                      Наименование характеристики  Единицы измерения УАЗ-450 УАЗ-452 (УАЗ-3741)
1 Количество мест в кабине чел. 2 2
  Количество пассажиров чел. 9 9
2 Колесная формула   4х4 4х4
3 Число передач   4 5
4 Масса полная кг 1950 2730
5 Грузоподъемность кг 800 925
6 Максимальная скорость км/ч 90 95
7 Мощность двигателя УАЗ-450 л. с. 62
  Мощность двигателя УАЗ-451 л.с.   72
8 Объем двигателя см³ 2432 2445
9 Общая емкость топливных баков л 96 96
10 Расход топлива на 100 км пути л 14 13,5
11 Колесная база мм 2300 2300
12 Колея мм 1436 1436
13 Длина по корпуса мм 4360 4360
14 Ширина мм 1940 1940
15 Высота мм 2050 2090
16 Дорожный просвет мм 210 220
17 Радиус разворота наименьший м 6,8 6,8
18 Запас хода по топливу км 500 500

Технические характеристики автомобилей УАЗ / UAZ

История марки УАЗ

В июне 1941 года, в связи с нападением фашистов на СССР, Государственный Комитет Обороны принимает решение об эвакуации из столицы ряда крупных предприятий в Сибирь, на Урал и на Волгу. Среди них находился «Завод Имени Сталина»(ЗИС), директором которого был И. А. Лихачев. Именно он в августе 1941 года высылает в Ульяновск группу специалистов с целью подыскать место для сборочного производства завода. Место под сборочное производство завода было найдено на берегу Волги. Здесь находились здания складов Государственного таможенного управления.

К маю 1942 года было собрано пять первых автомобилей «ЗИС-5». А в июле 1942 года, когда темпы сборки возросли до 20-30 машин в сутки, Ульяновский филиал N4 ЗИС (УльЗИС) был официально назначен головным предприятием по выпуску автомобилей «ЗИС-5». В то же время здесь собирали походные мастерские на базе «ЗИС-5», двигатели малолитражки и газогенераторные установки для «ЗИС-21».

Основные кадры завода состояли из работников, направленных из Москвы. Их было полторы тысячи человек во главе с назначенным директором Шварцбургом. Один из самых интересных моментов того времени — создание автомобиля марки «УльЗИС-253». К маю 1944 года был собран первый опытный образец дизельного грузовика, названного «УльЗИС-253».

В конце 1944 года машину марки «ЗИС-5» передали на Урал в Миасс, а заводу было поручено освоить и наладить выпуск автомобилей марки «ГАЗ-АА». Уже осенью 1945 года вместе с первыми партиями различного оборудования и технической документацией в Ульяновск прибыла группа специалистов с Горьковского автозавода. Еще строящийся завод должен был начать выпуск полуторатонного грузовика «ГАЗ-АА». В июне 1947 года встал вопрос об ускорении строительства главного конвейера.

В 1950 г. прошел дорожные испытания автомобиль УАЗ-300 — первый ульяновский грузовик. Впервые он был показан на октябрьской демонстрации 1949 года. Но и этому детищу ульяновских конструкторов не суждено было пойти в производство. Завод не был готов к выпуску таких машин.

В 1950 г. предприятие значительно увеличило выпуск грузовых автомобилей «ГАЗ-ММ», практически не имевших конструктивных отличий от «ГАЗ-АА». Этому во многом способствовал рост производственных мощностей и выпуск новых деталей, позволивший значительно уменьшить зависимость завода от поставок «ГАЗа».

С 1950 по 1955 гг. на заводе была произведена большая работа по технической подготовке производства к выпуску нового автомобиля ГАЗ-69 и ГАЗ -69А, переданного с ГАЗа. Летом 1955 года приказом министра автомобильной промышленности СССР Ульяновскому автомобильному заводу было поручено освоить выпуск ранее производившихся в Горьком легковых автомобилей повышенной проходимости «ГАЗ-69» и «ГАЗ-69А» и прицепов к ним. Эти машины были созданы горьковскими конструкторами во главе с Вассерманом Г.М. и поставлены на поток в 1953 году. Наладочные партии вездеходов сошли с конвейера еще в конце 1954 года. Первые тысячи «зеленых козликов» собирали из узлов и деталей, поступавших на завод из Горького. С 1955 года завод официально специализируется на производстве малотоннажных автомобилей повышенной проходимости. «ГАЗ-69» находит широкое применение во многих отраслях народного хозяйства во всех климатических зонах страны. За свою надежность, простоту в эксплуатации и другим качествам завоевывает большую известность как у нас в стране, так и за рубежом. А в 1956 г. выходит на мировой рынок. Уже в 1959 году Ульяновские вездеходы были отправлены на экспорт в 22 страны мира.

В январе 1961 года было принято решение об освоении новых моделей автомобилей. Уже в этом году завод приступает к серийному выпуску грузовика с бортовой платформой — «УАЗ-451Д» и фургона «УАЗ-451». В то же время постоянно велась работа над улучшением технических характеристик автомобилей, более рациональной и удобной компоновкой узлов.

В 1959 году начинается разработка легкового автомобиля, который должен был прийти на смену — «ГАЗ-69». В 1965 году после тщательной работы конструкторов над кабиной, подвеской, мостами, были проведены контрольные испытания «УАЗ-469», а затем документацию на машину передали в отдел подготовки производства.

В начале 70-х ведется подготовка к освоению выпуска нового легкового автомобиля «УАЗ-469». Но работа сдерживалась отсутствием необходимых средств на строительство и техническое перевооружение цехов. Минавтопром неохотно шел на выделение дополнительных фондов. Лишь в марте 1971 года министр согласился посмотреть новые машины. Продукцию представил главный конструктор П.И. Жуков. Лишь после этого министр дал согласие на выделение необходимых средств и массовое производство нового ульяновского вездехода. Коллективу завода предстояло в сжатые сроки передать производство «ГАЗ-69» на другие предприятия и готовиться к бесперебойной и ритмичной работе с 1972 года.

В ноябре 1977 года автомобилю «УАЗ-452» (фургон) был присвоен государственный Знак качества, вновь была подтверждена высшая категория качества автомобиля «УАЗ-452Д». Дальнейшая реконструкция, проходившая на автозаводе, позволила резко поднять производительность труда на ряде участков и улучшить внешний вид автомобилей.

Современную жизнь нашей страны невозможно представить без автомобилей марки «УАЗ». Придя на смену «ГАЗ -69», «УАЗы» уверенно шагнули на мировой рынок. Если составить список всех стран, куда экспортировались с 1956 года машины из Ульяновска, в него войдут чуть ли не 100 государств. Для того, чтобы завоевать такой широкий рынок сбыта, УАЗу пришлось пройти немало испытаний.

(В статье использованы официальные материалы музея завода УАЗ)

УАЗ-3972. «Вагон», который мы потеряли


Легковые автомобили УАЗ.

К ним относятся следующие модели:
1.1. УАЗ Патриот 3163.

Легковой автомобиль. Выпускается в комплектациях классик, стандарт, оптимум, комфорт, привилегия и стиль. Колесная формула 4 х 4, пятиместный. Самая низкая цена у классика, самая высокая – у стиля.

Характеристика автомобиля УАЗ Патриот 3163 представлена в этой статье.

1.2. УАЗ Хантер 315195.

Легковой автомобиль. Выпускается в комплектациях классик и трофи. Характеристика автомобиля УАЗ Хантер приведена в одноименной статье.

Преимущества и недостатки автомобиля УАЗ

Рассматриваемое транспортное средство является исключительно отечественным. Наверное, это говорит само за себя. Машина простая и утилитарная. Она не создана для комфорта. Безремонтной эксплуатации при покупке данного УАЗа ожидать не стоит. Это не иномарка. Поэтому надежность «Буханки» находится на весьма низком месте. Кроме того, нужно подчеркнуть следующее:

  1. Комфортабельность почти отсутствует.
  2. «Буханку» легко можно оттюнинговать.
  3. Огромный плюс – это проходимость «Буханки». Опробовать машину можно легко. Она преодолеет многие препятствия и бездорожье. Это доступно благодаря полному приводу, усиленной геометрической формуле.

В любом случае УАЗ 452 – прекрасный вариант для решения повседневных (но несложных) вопросов и задач с минимальными требованиями.

Автобусы УАЗ.

Эта категория представлена моделью УАЗ – 2206.

Автобус повышенной проходимости, кузов — рамный, цельнометаллический, вагонного типа, 4-х дверный (кллассической формы).

Характеристика автобуса УАЗ – 2206:

Количество мест9–10
Длина, мм4363
Ширина, мм1940
Высота, мм2064
Колесная база, мм2300
Дорожный просвет, мм205
Глубина преодолеваемого брода, мм500
Полная масса, кг2880
Грузоподъемность, кг875 – для 9 местного автобуса 865 – для 10 местного автобуса
ДвигательЗМЗ – 4091, бензиновый, объемом 2,7 л, мощностью 112 л.с. при 4250 об/мин

Грузопассажирские УАЗ

К ним относятся модели:

3.1. УАЗ – 23632 Пикап.

Является модификацией УАЗ Патриот 3163. Данная модель имеет пятиместную кабину и большой грузовой отсек. Выпускается в комплектациях стандарт, комфорт, привилегия и стиль. Автомобиль повышенной проходимости.

Характеристика автомобиля УАЗ – 23632 Пикап.

Количество мест5
Длина, мм5125
Ширина (с зеркалами / без зеркал), мм2110 / 1915
Высота (стандартная / с кунгом / с антенной), мм1915 / 1975 / 2005
Колесная база, мм3000
Колея передних/задних колес, мм1600/1610
Дорожный просвет (до картера моста), мм210
Максимальный подъем, преодолеваемый автомобилем полной массой, град31
Глубина преодолеваемого брода, мм500
Объем грузового отделения (с крышкой / с кунгом), л1181 / 2243
Длина грузового отсека, м1375
Ширина грузового отделения (между арок / между стенками), мм1265 / 1500
Высота до борта грузового отделения, мм640
Масса в снаряженном состоянии, кг2135
Полная масса, кг2860
Грузоподъемность, кг725

Двигатель — ЗМЗ-40906, бензиновый, инжекторный. Объем 2,7л, максимальная мощность, л.с. (кВт) — 134,6 (99,0) при 4600 об/мин.

КПП — 5-ступенчатая, раздаточная коробка — 2-х ступенчатая с электрическим приводом. Шины 225/75 R16, 245/70 R16.

3.2. Модель УАЗ 3909.

Классическая форма кузова (вагонный тип). Кузов разделен на 3 отсека: 2-х местную кабину, пассажирский салон – 5 мест и грузовой отсек. Размеры грузового отсека: длина – 1300 мм, ширина – 1818 мм, высота – 1315 мм. Задняя дверь – двустворчатая.

Характеристика автомобиля УАЗ – 3909.

Колесная формула4х4
Количество мест, считая водителя7
Длина, мм4390
Ширина, мм1940
Высота, мм2064
Колесная база, мм2300
Дорожный просвет, мм205
Глубина преодолеваемого брода, мм500
Масса снаряженного автомобиля, кг1905
Полная масса, кг2830
Максимальная грузоподъемность (груз, пассажиры и водитель), кг1000
Масса груза, перевозимого в грузовом отсеке, не более, кг475
ДвигательЗМЗ – 4091, бензиновый, объемом 2,7 л, мощностью 112 л. с. при 4250 об/мин
Трансмиссия4-х ступенчатая КПП и 2-х ступенчатая раздаточная коробка.

3.3. Модель УАЗ 3741.

Цельнометаллический фургон. Цельнометаллический фургон (классическая конструкция) разделен перегородкой на водительский и грузовой отсеки. Выпускается в остекленной и в закрытой версиях. Остекленная версия имеет 5 мест (2 сиденья в кабине и 3 откидных сиденья в грузовом отсеке). Закрытая версия предусматривает 2 сиденья в водительском отсеке и грузовой отсек без сидений (то есть это грузовой фургон). Автомобиль повышенной проходимости (4х4).

Характеристика автомобиля УАЗ – 3741:

Количество мест2 или 5
Длина, мм4390
Ширина, мм1940
Высота, мм2064
Размеры грузового отсека, мм2733 x 1818 x 1315
Колесная база, мм2300
Дорожный просвет, мм205
Глубина преодолеваемого брода, мм500
Полная масса, кг2730 для закрытого фургона 2845 для остекленного фургона
Грузоподъемность, кг925
ДвигательЗМЗ – 4091, бензиновый, объемом 2,7 л, мощностью 112 л. с. при 4250 об/мин
3. Грузовые бортовые автомобили.

УАЗ 3303 — технические характеристики

Удобный и компактный внедорожник и его модификации завоевали сердца автолюбителей благодаря неплохим характеристикам.

Габаритные размеры

Можно сказать, что это основной параметр, который определил популярность грузовика среди фермеров и коммерческих организаций, занимающихся мелкооптовой доставкой.

Габаритные размеры автомобиля и его модификаций.

УАЗ 3303 УАЗ 330364 (33036) УАЗ 330394
количество мест 2 2 2
колесная формула 4 х 4 4 х 4 4 х 4
длина, мм 4501 4540 4460
ширина, мм 1974 1974 1940
высота, мм 2355 2340 2070
габариты грузовой платформы, мм 2850/1870/400 2600/1870/400
Колесная база, мм 2300 2550 2300
дорожный просвет, мм 205 195 220
колея колес (впереди/сзади в мм) 1445/1445 1445/1445 1445/1445
размер шин 225/75 R16,

215/90 R15

225/75 R16,

225/85 R16

225/75 R15,

215/90 R15

снаряженная масса, кг 1650 1750 1650
полная масса, кг 2650 3050 2650
объем топливного бака, л 56 112 56

Динамические параметры

Данные характеристики напрямую зависят от модели ДВС, установленного на машину. Более ранние моторы не отличались ни мощностью, ни скоростью, но на более поздних этапах «головастик» приобрел двигатель, который позволяет развивать максимальную скорость до 135-150 км/ч. Но время разгона от 0 до 100 км/ч составляет примерно 17 секунд. Мощность современных движков достигает 117 л. с. при рабочем объеме 2,69 л. Расход топлива в условиях города — примерно 15 л.

Трансмиссия и ходовая

Грузовик выпускается с однодисковым сцеплением, имеющим гидравлический привод выключения. КПП четырехступенчатая механическая с синхронизаторами на всех передачах. Раздаточная коробка двухступенчатая. Главная передача заднего и переднего мостов одинарная со спиральными зубьями конической формы

Подвески грузовичка, передняя и задняя, зависимые, рессорные с двумя амортизаторами на каждом мосту. Это классический заднеприводный автомобиль с подключаемым редукторным передним мостом. Колеса штампованные, имеют размер 1521–380 (61–15) и крепятся при помощи пяти шпилек.

Рулевое управление и тормозная система

Управление грузовиков ульяновского автозавода, независимо от комплектации, комфортно для водителей. Это обусловлено удачным размещением рулевой колонки.

Система управления состоит из:

  • рулевых тяг;
  • сошки;
  • рулевого механизма;
  • вала с колесом.

Управление транспортным средством осуществляется при помощи рулевого колеса. Его стандартный диаметр — 425 мм, допустимый люфт — до 100. Усилитель руля в базовой комплектации не предусмотрен, так как основной упор при создании авто делался на его надежность.

Грузовик (в зависимости от модификации) оснащен двухконтурной тормозной системой с гидравлическим приводом и вакуумным усилителем. На более ранние модели устанавливались барабанные системы, но современные авто выпускаются с дисковыми тормозными механизмами на передних колесах. Задние же, как прежде, остались барабанными. Стояночный тормоз трансмиссионный с механическим приводом.

Электрооборудование

УАЗик — один из тех автомобилей, которые устроены максимально просто и, кроме стандартной электроники, в них нет ничего лишнего. Сетевое напряжение составляет 12 В.

Основные компоненты:

  • генератор Г250-П2 с регулятором напряжения;
  • стартер 42.3708;
  • катушка зажигания Б116;
  • транзисторный коммутатор 13,3734;
  • свечи зажигания А11.

Но производились и иные модификации (УАЗ – 33031), которые оснащались экранным электрооборудованием и предпусковым подогревом двигателя.

Грузоподъемность

Полноприводный автомобиль был разработан как малотоннажный грузовик высокой проходимости. Первые модели могли перевозить до 800 кг. После появления новых модификаций с удлиненной колесной базой и новыми моторами допустимая масса груза увеличилась до 1 тонны, а затем и до 1,2–1,5 т.

Грузовые бортовые автомобили УАЗ.

4.1. Модели УАЗ Профи.

Новый грузовой автомобиль, сочетающий качества грузовика с комфортом легкового автомобиля. Дизайн кабины от УАЗ Патриот. Грузоподъемность – 1500 кг. Заднеприводной (4х2). Комплектации – стандарт и комфорт.

Характеристика трех моделей УАЗ Профи.

Модель236021236022236021 (ГБО)
Пассажировместимость, чел323
Снаряженная масса, кг199020652085
Полная масса, кг350035003485
Грузоподъёмность с пассажирами, кг150014351400
Габаритная длина, мм59405940
Габаритная высота, мм1900 (по кабине), 2520 (по тенту)
Колесная база, мм3500
Колея передних колес, мм1600
Колея задних колес, мм1600
Тип платформыСтандартнаяШирокая
Габаритные размеры (внешние), Д х Ш, мм3200 х 19903200 х 2180
Внутренние размеры, ДхШ, мм3089 х 18703089 х 2060
Площадь платформы, м25. 786.40
Вместимость в паллетах, шт45
Объем платформы по тенту, м39.410.1
Погрузочная высота, мм986

Двигатель: ЗМЗ – 409051 и ЗМЗ – 409052, соответственно вид топлива бензин и бензин / газ (пропан-бутан). Рабочий объем – 2,7 л.

Максимальная мощность ЗМЗ – 409051, кВт (л.с.) — 110 (149,6) при 5 000 об/мин.

Максимальная мощность ЗМЗ – 409052, кВт (л.с.) — 105,15 (143) при 5 000 об/мин.

Система подачи топлива — распределенный впрыск топлива электромагнитными форсунками во впускные каналы головки цилиндров с помощью электронного управления.

4.2. Модель УАЗ – 3303.

УАЗ – 3303 — полноприводный грузовой бортовой автомобиль. Цельнометаллическая двухместная кабина с двумя боковыми одностворчатыми дверями и съемной крышкой капота двигателя, металлическая или деревянная платформа, с тентом или без него. С увеличенной колесной базой (с 2300 мм до 2550 мм)

Характеристика автомобиля УАЗ – 3303.

Колесная формула4х4
Количество мест2
Длина, мм4501
Ширина, мм1990
Высота по тенту, мм2355
Колесная база, мм2550
Длина и ширина бортовой платформы, мм2680 х 1870
Дорожный просвет, мм205
Глубина преодолеваемого брода, мм500
Масса снаряженного а/м, кг1845
Полная масса, кг3070
Грузоподъёмность, кг1225
ДвигательЗМЗ – 4091, бензиновый, объемом 2,7 л, мощностью 112 л.с. при 4250 об/мин

4.3. Модель УАЗ Фермер.

УАЗ Фермер – это грузовой бортовой автомобиль с двухрядной пятиместной кабиной. Трехместное мягкое сидение, оборудованное ремнями безопасности, расположено во втором ряду у задней стенки кабины по ходу движения. Автомобиль УАЗ Фермер выпускается с металлической тентованной платформой. Оснащен гидроусилителем руля, дополнительным отопителем салона и подогревом передних сидений.

Характеристика автомобиля УАЗ Фермер.

МодификацияУАЗ — 390945
Колесная формула4 х 4
Количество мест5
Длина, мм4847
Ширина, мм1990
Высота, мм2355
Колесная база, мм2550
Дорожный просвет, мм205
Глубина преодолеваемого брода, мм500
Масса снаряженного а/м, кг1995
Полная масса, кг3070
Грузоподъёмность (5 человек и груз), кг1075
Масса груза, перевозимого на грузовой платформе, кг700
ДвигательЗМЗ – 4091, бензиновый, объемом 2,7 л, мощностью 112 л.с. при 4250 об/мин
Коробка передач5-ступенчатая, механическая
Раздаточная коробка2-ступенчатая с отключением привода переднего моста
Расход топлива при 80 км/ч, л / 100 км (по заводским данным)12,4

Технические характеристики УАЗ 39625:

Общие характеристики
Колесная формула4×4
Количество мест8-9
Габаритные размеры, мм4440х2100х2240
Дорожный просвет, мм220
Глубина преодолеваемого брода, м0,5
Максимальный подъём, град30
Масса снаряженного а/м, кг1825
Полная масса, кг2500
Грузоподъёмность, кг900
Максимальная скорость, км/ч110
Расход топлива при 90 км/ч, л/100 км15,5
Коробка передачмеханическая, 4-ступенчатая
Раздаточная коробкадвухступенчатая
Тормозная системадвухконтурная, с вакуумным усилителем, барабанная
Шины215/90R15C,225/75R16,225/R16C
Двигатель карбюраторныйЗМЗ 4104УМЗ 4218. 10ЗМЗ-4104.10
топливо:бензин А-76бензин А-76бензин А-76
объём, л:2,4452,892,89
мощность, л.с.(кВТ), нетто по ГОСТ 14846:76 (55,9)84 (61,8)85 (62,5)
MAX крутящий момент, Н.м.(кгс.м.) нетто по ГОСТ 14846,при 2500 мин-1159,8 (16,3)189 (19,3)186,2 (19)

Уазбука руководство по эксплуатации. Технические характеристики полноприводного грузо-пассажирского автомобиля уаз буханка

Почти все автолюбители знают, что на автомобиле имеется система охлаждения двигателя. УАЗ Буханка или 452 оснащён простой конструкцией силового агрегата, а поэтому и остальные системы имеют простые конструктивные особенности.

Предназначение системы охлаждения

Система охлаждения двигателя УАЗ Буханка предназначена для охлаждения двигателя в процессе эксплуатации. Так, элементы охлаждения отводят производимое тепло от блока цилиндров и головки при помощи охлаждающей жидкости и охлаждают её в радиаторе.

В процессе эксплуатации силовой агрегат автомобиля нагревается до запредельных температур и если не будет охлаждения, то детали мотора попросту перегреются и деформируются. Хотя, такие ситуации бывают и при наличии системы ОЖ, в том случае, когда она не в рабочем состоянии или один из важных элементов вышел со строя.

Рабочая температура двигателя на УАЗ Буханка составляет 80-100 градусов Цельсия. Именно в этом интервале термостат открывается на большой круг охлаждения.

Поскольку на данном автомобиле не предусмотрен электровентилятор, а стоит принудительная система охлаждения, то дополнительное остывание радиатора включено постоянно.

Силовой агрегат может перегревать, если один из элементов охлаждения вышел со строя. Сначала наступит лёгкая стадия, при которой мотор попросту закипит. Но, здесь могут быть и тяжёлые последствия, такие как прогиб и деформация головки блока цилиндров. На данном этапе, ситуацию можно исправить обычной шлифовкой поверхности головки блока.

При средней стадии — элементы двигателя могут деформироваться. Сюда можно отнести клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а это вылезет в немалую копейку владельцу транспортного средства.

Тяжёлая стадия — это когда разрушается поршневая группа от сильного воздействия тепла. Но, и это не самое худшее, что может произойти, поскольку если охлаждающая жидкость попадёт в цилиндры автомобиля, то двигателя настигнет гидроудар, при котором не всегда и капитальный ремонт спасает.

Схема системы ОЖ

Схема системы охлаждения двигателя УАЗ достаточно простая, она закрытого типа с принудительным циркулированием охлаждающей жидкости. «Охлаждайка» циркулирует по кругу от радиатора, проходя водяной насос и термостат в рубашку охлаждения, и затем возвращается.

Рассмотрим, схему охлаждения силового агрегата на УАЗиках, а в частности на движке с маркировкой 452:

Элемент системы охлаждения

Основными элементами системы охлаждения силового агрегата УАЗ Буханка 452-й мотор являются всем известные детали: радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры. Также, частью конструкции является отопитель.

Итак, рассмотрим, что собой представляют основные элементы охлаждения двигателя, их устройство и работу, а также ремонт и доработку.

Радиатор и вентилятор

На УАЗиках могут устанавливаться 3-хрядные медные или алюминиевые радиаторы, которые проводят максимальное охлаждение жидкости. Поскольку, эксплуатация элементов достаточно долгая, то процесс остывания силового агрегата не всегда такой, каким ему надлежит быть.

В данном случае, это связано с засорённостью каналов внутри элемента. Зачастую, уже обычная чистка не помогает, а повышенный износ делает щели в трубках, которые активно запаивают владельцы, не желая покупать новые детали. Основное назначение радиатора — охлаждать жидкость, которая циркулирует с двигателя при помощи потока ветра.

Вентилятор системы охлаждения на Буханке стоит принудительный, закреплённый на шкиве и работает постоянно, пока коленчатый вал крутится. Многие автолюбители модернизируют данную систему и устанавливают электровентиляторы, которые зачастую включает сам водитель согласно показаниям температуры на приборной панели.

Водяной насос

Помпа у УАЗ механического привода. Основное назначение элемента бесперебойно проводить циркуляцию ОЖ по системе. Так, водяной насос обеспечивает проток жидкости в радиатор для остывания и обратно. Неисправность данного элемента может привести к потере «охлаждайки» и перегреву движка.

Термостат

Основным из элементов конструкции является — термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для прогрева транспортного средства элемент держится в закрытом состоянии. При достижении 80 градусов Цельсия, он начинает открываться, чем обеспечивает циркуляцию жидкости через радиатор.

Основной неисправностью можно считать заклинивание элемента, что может привести к перегреву мотора, поскольку как показывает практика, клинит термостат на малом круге, а соответственно дополнительного охлаждения и протока жидкости через радиатор не будет.

Патрубки и водяная рубашка

Патрубки — средство передвижения жидкости по системе от двигателя и его элементов к радиатору и обратно. Неисправность этих элементов приводит к потери «охлаждайки», что, в свою очередь, понижает уровень ОЖ в системе, а это — прямой путь к перегреву.

Водяная рубашка — конструктивные особенности головки блока и блока цилиндров. Именно сквозь эти отверстия протекает охлаждающая жидкость, чем забирает тепло для охлаждения. При долгом сроке эксплуатации, особенно на воде, внутри стенок может образовываться коррозия, которая приведёт к течи и потери жидкости.

Датчик температуры

Датчик температуры на Буханке, не такой, как привыкли видеть большинство автолюбителей. Это элемент старого образца, который не включает электровентилятор, поскольку здесь установлена принудительная система, а просто выводит на приборную панель показатели тепературы.

Вывод

Как видно схема системы охлаждения двигателя УАЗ Буханка (452) достаточно простая. Она легко ремонтируется, а сломанные детали меняются без особого труда. Данный узел состоит из компонентов — радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры.

Датчик ОЖ принципиально отличается от современных, поскольку он не включает вентилятор, а просто показывает температуру «охлаждайки».

О книге : Инструкция. Издание 1976 года.
Формат книги : файл pdf в архиве zip
Страниц : 129
Язык : Русский
Размер : 6.5 мб.
Скачивание : бесплатно, без ограничений и паролей

Настоящая Инструкция по эксплуатации автомобилей Уаз-452 предназначена для личного состава, имеющего непосредственное отношение к использованию и хранению автомобилей УАЗ-452 и его модификаций. Автомобили семейства УАЗ-452 повышенной проходимости с передним и задним ведущими мостами предназначены для эксплуатации на дорогах всех классов. Ульяновский автомобильный завод выпускает автомобили следующих моделей:

Автомобили-фургоны УАЗ-452 и УАЗ-452Э , предназначенные для перевозки промышленных и продовольственных товаров. Цельнометаллический закрытый кузов вагонного типа разделен перегородкой на кабину водителя и грузовой отсек. Погрузка и выгрузка могут производиться через боковую и заднюю двухстворчатую двери. Автомобиль-фургон УАЗ-452Э отличается от автомобиля лишь экранированным электрооборудованием.

Санитарные автомобили УАЗ-452А и УАЗ-452АЭ предназначаются для перевозки больных и обслуживания пунктов скорой медицинской помощи. Они имеют такой же кузов, как у автомобиля-фургона, с санитарным отсеком, отделенным перегородкой. Санитарный отсек имеет боковую и заднюю двухстворчатую двери. Носилочные больные принимаются через заднюю дверь. Автомобиль УАЗ-452АЭ имеет экранированное электрооборудование.

Автобус УАЗ-452В предназначен для перевозки 10 пассажиров, не включая водителя. Посадка пассажиров производится через боковую дверь пассажирского салона кузова.

Грузовые автомобили УАЗ-452Д и УАЗ-452ДЭ предназначены для широкого использования при перевозке народнохозяйственных грузов. Кабина водителя двухместная, цельнометаллическая, двухдверная, закрытого типа. Платформа деревянная, с тремя откидными бортами. Автомобиль имеет экранированное электрооборудование.

Для того чтобы в полной мере использовать все качества автомобилей, необходимо соблюдать все требования, изложенные в данной Инструкции. Особо важными являются указания завода по обкатке, которая в значительной мере определяет срок службы автомобиля.

1. Перед подготовкрй автомобиля к эксплуатации водителю и механику необходимо полностью изучить данную Инструкцию.

2. Если автомобиль находился на хранении, то необходимо выполнить работы, указанные в подразделе «Снятие автомобиля с хранения».

3. Для нормальной работы двигателя требуется бензин марки А-72 или А-76. При работе на этилированном бензине следует учитывать, что он сильно ядовит и вызывает отравления. Для отличия от обычного этилированный бензин окрашен в желто-оранжевый или сине-зеленый цвет.

4. Воду из системы охлаждения сливать обязательно через два краника при снятой пробке радиатора и открытом кранике отопителя

5. После пуска холодного двигателя нельзя сразу давать ему большие обороты. Нельзя начинать движение с непрогретым двигателем. Температуру охлаждающей жидкости необходимо поддерживать в пределах 80-90 градусов Цельсия.

6. При движении по сухим твердым дорогам следует выключать передний ведущий мост, а при длительном движении по сухим твердым дорогам рекомендуется отключать и передние колеса. При отключенных передних колесах не допускается включение переднего ведущего моста.

7. Для лучшей приработки деталей двигателя и шасси в течение первой тысячи километров пробега (в период обкатки автомобиля) необходимо строго соблюдать все указания подраздела «Обкатка нового автомобиля» и в частности, не превышать скоростей движения, указанных в этом подразделе.

8. Для удобства обслуживания двигателя боковины капота выполнены съемными.

9. Необходимо постоянно следить за уровнем воды в радиаторе. Следует помнить, что при включении отопителя уровень воды в радиаторе понижается. Поэтому после заполнения радиатора отопителя необходимо доливать воду в систему охлаждения. Нельзя допускать отсутствие воды в верхнем бачке радиатора, так как это приведет к выходу из строя помещенного здесь датчика температуры воды.

10. Завод обращает внимание потребителей на необходимость периодической проверки наружных болтовых креплений и подтяжки их как в период обкатки, так и при дальнейшей эксплуатации автомобиля.

Завод постоянно совершенствует конструкцию своих автомобилей, в связи с чем последние конструктивные изменения, не влияющие на правила эксплуатации; могут быть не отражены в данном издании Инструкции.

УАЗ Буханка: технические характеристики и ТТХ различаются в зависимости от выбранной модификации (409, 452, 452 А, 452 Д). Это транспортное средство выпускается Ульяновским заводом с 1965 г.

Передний и задний мост

Задний мост УАЗа-452А включает в себя такие элементы, как:

  • клапан предохранительного типа;
  • подшипник дифференциала;
  • регулировочные прокладки;
  • регулировочное кольцо;
  • задний подшипник ведущей шестерни;
  • упорная шайба и ведущая шестерня;
  • маслоотгонное кольцо.

Ведущая шестерня расположена на двух опорных рамах в виде радиально-упорного роликового подшипника. Ведомая шестерня крепится к фланцу коробки при помощи четырех сателлитов. Дифференциал расположен в картере и на крышке моста.

Для проведения технического обслуживания в мост заднего типа необходимо залить 1-1,5 л масла, приподнять при помощи домкрата весь механизм и запустить силовой агрегат, чтобы масляная жидкость нагрелась. Детали рекомендуется промывать керосином.

Передний мост УАЗа-452 бортовой включает в себя картер, который оборудован защитными кожухами и полуосевыми устройствами. На кожухах расположены предохранительные клапаны, которые регулируют уровень давления масляной жидкости в системе. По краям кожуха находятся шкворневые узлы с шаровыми опорами. Конструктивная особенность этого моста заключается в соединении ступицы колесного механизма с полуосью. Для этого здесь установлена муфта, которая обеспечивает передачу крутящего момента от дифференциалов к колесам.


Также конструкция этого моста включает в себя главную передачу и дифференциал, который состоит из ведущей шестерни и сателлитов.

Во время выполнения работ на передний ведущий мост приходится нагрузка в 675 кг, а на задний — 400 кг.

Раздаточная коробка и КПП

Устройство раздатки УАЗ-452Д состоит из приводных валов ведущих мостов и промежуточных валов. Также сюда входят шестерни, расположенные в картере, корпус которого изготовлен из чугуна. Все эти детали соединяются с крышкой картера.

Пользоваться раздаткой нужно так:

  1. Подключить передний ведущий мост. Это необходимо для включения шестерен.
  2. Завести силовой агрегат.

Весь механизм расположен на двух шариковых подшипниках, что позволяет уберечь раздаточную коробку от произвольного перемещения. Масло в раздатку нужно заливать в количестве не более 2 л.

УАЗ-452 — устройство трансмиссии включает в себя следующие механизмы:

  1. Пятиступенчатая коробка передач УАЗ, оборудованная шестернями привода промежуточного вала.
  2. Картер, контргайка, промежуточный вал.
  3. Защитная крышка и кожух.
  4. Муфта, которая используется для того, чтобы отключать сцепное устройство.
  5. Роликовый подшипник ведомого вала.
  6. Муфта синхронизаторов.
  7. Крепежные элементы.
  8. Рычаг управления, который необходим для переключения передач.
  9. Ось шестерен реверса.
  10. Стопорный и регулирующий винт осевого механизма.
  11. Распорная втулка.

Практически все внедорожники Ульяновского производства оснащены раздаточной коробкой. УАЗ («буханка») — не исключение. Несмотря на неказистый вид, этот автомобиль способен на многое. Это любимая машина охотников, рыболовов, любителей туризма. Раздатка УАЗ («буханка»), устройство которой мы рассмотрим в этой статье, необходима для распределения вращательного момента на все мосты и приводные механизмы. В сегодняшней статье мы поговорим именно о ней.

Устройство раздатки УАЗ-452

Автомобилей УАЗ-452 состоит из приводных валов ведущих мостов, промежуточного, а также пяти шестеренок. Все эти узлы находятся в картере, отлитом из чугуна. Разъем его перпендикулярен осям валов. Основная масса деталей находится в соединении с крышкой картера. При сборке/разборке коробки они хорошо видны. Их удобно снимать или устанавливать.

Этого узла такова, что шестерни включаются в работу только тогда, когда подключен передний ведущий мост. Если будет включен только мост, весь крутящий момент, снимаемый с ведущего вала КПП, будет передаваться на задний приводной вал. В качестве ведущего вала используется конец вторичной шестерни КПП.

Приводной вал заднего моста

Из чего состоит раздатка УАЗ, в чем особенности? Этот вал установлен на двух шариковых подшипниках. Чтобы защитить элемент от осевых перемещений, его удерживает задний подшипник с упорным кольцом и крышкой. На передней части вала закреплена шестерня. Внутренний ее венец имеет шлицы. Функция данной шестерни — привод переднего ведущего моста. Внутренние шлицы необходимы для включения прямой передачи в раздаточной коробке.

На шлицах между подшипников также установлена шестеренка винтового типа. Она служит приводом для спидометра. Задняя часть вала с помощью гайки с коническим выступом через фланец соединена с карданным. Если затянуть эту гайку, ее конический выступ загнется в один из пазов, которые нарезаны на резьбе и застопорится.

Промежуточный вал

Данный элемент также удерживается в коробке за счет двух подшипников. В качестве переднего применяется роликовый. Он радиального типа. Обойма, в которой находятся ролики, запрессовывается в корпус. Она скрыта заглушкой. Внутренняя обойма установлена непосредственно на валу. Второй подшипник (задний) удерживается на промежуточном валу при помощи гайки. Элемент оснащен упорным кольцом, которое служит для его фиксации, а также для крепления вала в корпусе. Наружная часть подшипника оснащается крышкой. Промежуточный вал представляет собой единую деталь с шестеренкой понижающей передачи. Также на нем имеются шлицы для установки шестерни. Она позволяет включать задний ведущий мост.

Раздатка УАЗ («буханка») — устройство вала привода переднего моста

Данная КПП оснащена также и этим валом. Он установлен в механизме на двух опорах. В качестве последних выступают подшипники шарикового типа. Чтобы зафиксировать вал в направлении оси, на нем закреплен задний подшипник. Установлен он таким же образом, как тот, что на промежуточном валу.

Передняя опора в корпусе коробки не закрепляется. Элемент зажат на валу при помощи фланца карданного вала. Приводной элемент переднего моста представляет собой цельную деталь вместе с шестеренкой. Передняя часть имеет шлицы. С помощью них вал соединяется с фланцем на карданном валу.

Шестерни

Из каких еще элементов состоит раздатка? УАЗ (“буханка”), устройство раздатки которой описано в статье, оснащается шестеренками с прямым зубом. Ведущая имеет возможность двигаться по шлицам на вторичном валу КПП. На этой шестерне имеется два венца. Один представляет собой шлицы эвольвентного типа. Они служат для подключения прямой передачи посредством внутреннего венца приводного вала заднего ведущего моста. Когда водитель включает , эта шестеренка войдет в зацепление с той, что есть на промежуточном валу.

Чем еще особенна эта раздатка? УАЗ, устройство раздатки которой мы сейчас рассматриваем, укомплектовывается шестерней для включения переднего моста автомобиля. Она посажена таким образом, что может двигаться на шлицах, находящихся на промежуточном валу. Когда передний мост отключен, шестерня с валом разъединена. При этом она находится в зацеплении с приводным валом заднего моста. Эта особенность значительно облегчает переключение шестеренок и способствует более качественной смазке. Когда промежуточный вал вращается, шестеренка разбрызгивает масло на все узлы.

Картер раздатки УАЗ

Картер, а также крышка его, соединены с коробкой при помощи шпилек и гаек. Отверстия для соединения расположены по всему периметру. Точность и совместимость их обеспечена двумя штифтами трубчатого типа. Обрабатывают картер и его крышку вместе. Данные детали нельзя менять на другие с иных картеров. Передняя часть имеет точно обработанную поверхность и фланец для монтажа раздаточной коробки на КПП.

На картере имеется верхнее отверстие. В него методом запрессовки установлен упорный стакан. Последний упирается в наружную часть двухрядного подшипника радиально-упорного типа, который крепится на ведущем валу. В верхней части картера имеется люк. Он закрывается крышкой.

Люк предназначен для монтажа механизма отбора мощности. На наклонной поверхности картера сверху имеется отверстие для установки рычагов управления, а также штоков системы управления раздаточной коробкой. Люк для залива и слива смазки закрывается при помощи резьбовых пробок конического типа.

Устройство механизма переключения

Итак, мы рассмотрели, как устроена раздатка УАЗ. Устройство раздатки практически ничем не отличается от коробок на других автомобилях. Теперь рассмотрим, что представляет собой механизм переключения.

Так, система переключения состоит из нескольких основных узлов. Это штоки вилки переключения, которые закреплены в картерной крышке при помощи стопорной пластины. Также в устройстве имеются вилки для включения переднего ведущего моста и тех передач, которые способны перемещаться по штокам. В телах вилок имеются специальные гнезда. Сюда устанавливаются пружины и шарики фиксаторов.

В процессе движения по штоку, каждая из вилок фиксируется на нем специальным фиксатором. На нижних частях есть специальные лапки, которые входят в пазы шестеренок. На верхних частях имеются прямоугольные углубления. С их помощью вилка соединяется с рычагами для выбора передачи. Чем еще особенна раздатка? УАЗ («буханка»), устройство КПП которой мы рассматриваем, сделана так, чтобы рычаги переключения размещались в отдельных крышках. Детали находятся на наклонном лючке картера и крепятся на штоке при помощи штифтов.

Передние концы штока оснащены пальцами, с помощью которых они соединяются с тягами. В передней части крышки отверстия под штоки имеют уплотнения. В задней части они закрыты при помощи заглушек сферической формы. Между штоков находится небольшой шарик. Он выполняет функцию замка. Механизм не дает водителю задействовать до тех пор, пока не будет подключен передний ведущий мост. Таким образом сделана раздатка УАЗ («буханка»). Устройство ее не сложное. Механизм достаточно надежный и ремонтопригодный, как утверждают отзывы автовладельцев.

Управление раздаткой

Управлять работой можно при помощи рычагов. Эти рычаги в кабине находятся справа от водителя. Всего их два. Верхний служит для включения и отключения переднего ведущего моста. Данный рычаг работает только в двух положениях. Верхнее включает мост, а нижнее — выключает.

Нижний необходим для того, чтобы изменять передачи. Его можно устанавливать в три положения — водитель выбирает прямую передачу, нейтральную (среднее положение) и пониженную. Вот как включается раздатка. УАЗ («буханка»), устройство коробки которой мы рассмотрели, имеет еще одну особенность. Нужно заметить, что передний мост предназначен только для эксплуатации автомобиля в тяжелых условиях. Это может быть грязь, песок, снег и любые другие ситуации.

Проблемы с эксплуатацией

У начинающих водителей могут быть сложности с автомобилем УАЗ («буханка»). Проблемы при включении переднего моста связаны с тем, что многие просто не знают, как действительно работает этот механизм. В момент преодоления трудных участков должны быть включены колесные хабы. После поворота их в положение полного привода, передний мост подключится только после того, как колесо сделает 1,5 оборота без буксования.

Обслуживание и ремонт

Вот что представляет собой раздатка УАЗ (“буханка”). Устройство, ремонт ее просты, а в обслуживании она неприхотлива, о чем свидетельствуют отзывы владельцев. Рекомендуется регулярно проверять уровень масла и осматривать каждое крепление. Также необходимо смазывать оси рычагов и регулировать передние тяги. Больше никаких настроек эта коробка не имеет.

Очень популярна среди любителей внедорожной техники раздаточная коробка автомобиля УАЗ-452. Отзывы о ней только положительные. Ремонтировать и обслуживать ее предельно просто, а запчасти можно приобрести и сейчас.

УАЗ Буханка — это транспортное средство, имеющее максимальную проходимость. Некоторые автолюбители ласково именуют транспорт «Таблеткой». Машина носит и официальное название — УАЗ 452. Транспортное средство имеет колесную формулу 4х4, две оси, полный привод, предназначается и для грузов, и для пассажирского состава. Модель УАЗ впервые была выпущена в Ульяновске на машиностроительном заводе в 1957 г. Транспортное средство имеет две разновидности:

  1. Кузовной УАЗ. Его также именуют «вагонным».
  2. УАЗ 452 бортовой. Иначе называется «головастиком».

Кузовная часть машины имеет одностворчатые двери. Задняя дверь автомобиля УАЗ 452 состоит из двух створок. Естественно, расположение дверей может различаться в зависимости от модели УАЗа (например, УАЗ 452а — горизонтальный вариант).

  1. Автомобиль универсален.
  2. УАЗ Буханка обладает хорошей проходимостью.
  3. Одномоментно в транспортном средстве могут расположиться водитель, 10 пассажиров, тонна груза. Это говорит о крайне выгодной вместительности салона машины.
  4. Салон, где сидит водитель, отделен от пассажирского отсека стеклом. Но не исключается вагонный вариант УАЗа, если модель транспорта более современная и новая.
  5. В салоне можно установить стол, отапливающий элемент.
  6. Салон можно трансформировать. К примеру, прорезать люк (примером может служить Буханка 3962).
  7. Это идеальное транспортное средство при выезде на рыбалку, охоту, отдых на природе.

История «Буханки»: описание важных этапов

В 1955 г. на Ульяновском машиностроительном заводе началась лишь проекция УАЗа. Рассчитывалось создать транспортное средство, имеющее грузоподъемность в 800 кг. В качестве шасси использовался ГАЗ-69. При проектировании возникли проблемы. Шасси ГАЗА-69 оказалось коротковатым, размещать на нем почти тонну груза было просто неосуществимо. Потребовалась вагонная компоновка кузова. Разработчики сконструировали два типа УАЗА:

  • грузовик с кузовом из дерева;
  • фургон, выполненный полностью из металла.

На верхней части транспортного средства УАЗ 452 Буханка сделали несколько поперечных ребер жесткости. Машина ассоциировалась с булкой хлеба. Транспортное средство сразу нашло себе простое наименование — «Буханка». В 1958 г. транспортное средство было одобрено, и началось его серийное производство.

Первые автомобили этой комплектации имели иной номер — 450. Они укомплектовывались двигателем от ГАЗ-69, имели коробку передач, состоящую из трех ступеней. Имелась и раздаточная коробка. В ее составе было 2 ступени. Вот так выпустился первый новый транспорт в Советском Союзе, в котором кабина водителя располагалась прямо над двигателем. Первая «Буханка» имела полный привод.

В 1961 г. новая модель УАЗ начала совершенствоваться. Появилась следующая его модификация — УАЗ-451. Машина имела задний привод. Еще одним отличием являлось присутствие боковой двери на фургоне. 1965 г. ознаменовался серьезным изменением в конструкции этого транспортного средства. Сперва изменился двигатель УАЗа. Его заменили на ГАЗ-21. Коробка передач усовершенствовалась и приобрела 4 передачи. Лицевая часть машины также модернизировалась. Транспортное средство приобрело новое название — УАЗ-452Д. Оно считалось бортовым грузовиком.

Появился санитарный фургон. Его название звучало как УАЗ-452 А. Следует отметить, что обыкновенный фургон «Буханки» достаточно быстро заполучил номер УАЗ-452. Разработчики к тому времени спроектировали новое транспортное средство. Сегодня информация официально подтверждена и свидетельствует о том, что это был микроавтобус с индексом УАЗ-452В.

Усовершенствовалась и заднеприводная версия УАЗа. Индекс ее не претерпел изменений, к нему лишь добавилась буква «М». Разработчики повысили грузоподъемность УАЗов до тонны (например, УАЗ 452в). 1966 г. ознаменовался награждением транспортного средства индексом УАЗ-452Д. «Буханка» была доставлена на выставку в Москву, где и получила золотую медаль. В этом же году машиностроительный завод в Ульяновске был награжден орденом Трудового Красного Знамени.

Развитие завода продвигалось очень активно, и в 1974 г. завод выпустил уже миллионный УАЗ. В 1976 г. машиностроительный завод вновь получил орден Красного Знамени (в частности, была отмечена модель УАЗ 452в). Новшеств в строении автомобиля не было замечено вплоть до 1985 г. Только тогда начали видоизменяться индексы транспортных средств машиностроительного завода.

Характеристика УАЗа: технические свойства, схема и параметры

Технические характеристики транспортного средства УАЗ-452:

  1. Вес перевозимого груза составляет 700 кг.
  2. Вес перевозимого груза в грузовом отсеке составляет от 400 кг до 1 т.
  3. В машине есть места для сиденья пассажиров. Количество их колеблется от 2 до 10.
  4. Масса прицепа может быть 1500 кг (при наличии тормозов) и 750 килограмм (без тормозов).
  5. Машина может набирать скорость до 130 км в час, что подтверждает тест драйв УАЗ.
  6. Машина может преодолеть брод, имеющий глубину до 0,5 м.
  7. Двигатель — УМЗ-4213.
  8. Авто может преодолеть подъем в 30°.
  9. Расход бензина составляет 13-18 л на 100 км.
  10. Машина имеет 4 цилиндра.
  11. Объем рабочего УАЗ 452 — 2,89 л.

Модификации «Таблетки» и их отличительные особенности

Модификации транспортного средства различаются буквенными символами. УАЗ-452 — это главная разновидность транспортного средства, присвоенная фургону. На тот момент она получила огромную популярность и востребованность среди населения Российской Федерации.

УАЗ-452А — медицинское транспортное средство. Среди народа он носит название «Таблетка». Иначе автомобиль называют «УАЗ — санитарка». Машина имеет 4 носилки, в нее может вместиться 6 пострадавших и один сопровождающий медицинский работник.

УАЗ-452А не предусматривает комфортных условий. Но это лишь единственная модель УАЗа, которая могла добраться в дальние деревушки и оказать медицинскую помощь. УАЗ-452А имеет классическую старенькую версию подвески. В былые времена машину такой модификации, как всеми любимый и почитаемый УАЗ-452А, можно было встретить достаточно часто на советских дорогах. Это тот вариант, который можно было приобрести по доступной цене.

УАЗ-452АС относится к санитарным транспортным средствам. Рассматриваемая модель транспортного средства выполнена по направлению северного исполнения. УАЗ-452АЭ — это шасси. Оно предназначено для установки разного вида оборудования. УАЗ-452В — миниавтобус. Автобус имеет 10 мест для пассажиров. Вагонная компоновка присутствует в машине УАЗ-452 В.
УАЗ-452Д — грузовой транспорт. Кабина УАЗ имеет 2 места. Кузов сделан из дерева. УАЗ-452Г- это транспортное средство, предназначенное для санитарных целей. Имеет большую вместимость.

УАЗ-452К — это автомобиль типа «автобус». В его составе располагались три оси размерами 6х4. Следует подчеркнуть, что транспортное средство УАЗ-452К рассчитано на 16 мест. Оно выполнен по экспериментальным технологиям. Год производства рассматриваемой модели УАЗ-452К — это 1973. Но конструкция транспортного средства оказалась усложненной, повысился расход бензина, вес машины вырос. УАЗ-452К не вышел в массовое производство. УАЗ-452П является седельным тягачом.

Уаз буханка объем бака


Объем топливного бака УАЗ Буханка

При контроле расхода топлива важное значение имеет объем бака для горючего.

Так, например, автомобиль УАЗ-3909 «Буханка» имеет два топливных бака. Основной бак находится слева и вмещает 56 литров, а второй бак — 30 литров, хотя этот объём и изменялся в разные годы выпуска (к примеру, первое поколение, 1996 года — 50 л и 27 л, соответственно), но при этом важно учитывать модификацию машины.

Их размеры 1000х340х180 — основной бак, 630х300х180 — дополнительный бак.

Объем бака УАЗ-3909: 77 литров (модель 1996 г.)

Расход топлива УАЗ-3909 при 90 км/ч: 13,5 л/100 км (иногда встречается цифра 15,8 л/100 км).

Купили бы вы электронную линейку для топлива (результат в литрах)?

Конечно, очень нужна! 80 ( 39.6 % )

Пожалуй, нет… 15 ( 7.43 % )

Нет вообще! 17 ( 8.42 % )

Смотря сколько стоит… 64 ( 31.68 % )

Да, если она обеспечит точность хотя бы 2% 26 ( 12.87 % )

Back

УАЗ 452 технические характеристики и схемы, габаритные размеры и устройство, расход топлива

Впервые автомобиль серии УАЗ 452 спроектирован конструкторами Ульяновского автозавода в 1965 году как модификация УАЗ 451. Полноприводная версия комплектовалась новым двигателем ГАЗ-21 и четырёхступенчатой коробкой передач.

В новом модельном ряду с колёсной формулой 4х4 применены буквенные индексы, определяющие целевое назначение автомобиля:

Буквенные индексы

452А «Таблетка»Санитарный автомобиль.  Вместимость — 4 носилок или 6 человек на боковых местах.
452АЭМодификация УАЗ-452А  для установки специализированного оборудования.
452В «Буханка»Микроавтобус для перевозки 10 человек.
452Д «Головастик» Бортовой грузовик.
452ГСанитарный. Отличается от 452А большей вместимостью.
452К «Медея»Реанимационный. Выпускался в небольшом количестве. Колёсная формула 6х4.
452ПСедельный тягач

УАЗ(у) 452 в металлическом корпусе прикрепили ярлычок «буханка» из-за внешней схожестью с буханкой хлеба. Эта серия нашла удивительно широкое применение для перевозки грузов, людей и в качестве специальных транспортных средств.

Очередная модернизация, прошедшая в 1985 году, завершилась сменой индексации и окончанием истории 452 серии.

Появление автомобиля

Прообразом первого «452-го», называемого народом “Буханка” была советская машина ГАЗ-69. Создавая УАЗ в пятидесятых годах, конструктивные решения и наработки ГАЗ позволили сконструировать все пригодную ходовую часть с возможностью перевозить грузы. На платформу планировалось устанавливать как бортовой кузов, так и фургон, выполненный из металла.

В 58-ом на ходовой платформе ГАЗ-69 удлинённой модификации выходит в свет автомобиль с полным приводом, маркировка УАЗ-450. Машина вышла в вариантах исполнения: фургон, грузовик с бортами, санитарный автомобиль. Силовая установка устанавливалась на транспорте под водительской кабиной, мотор позаимствован у ГАЗ. Двигатель с нижним расположением клапанов, объёмом 2,4 см3, выдавал 62 лошадиные силы. Импульс на колёса передаётся при помощи коробки с тремя ступенями и раздаточным механизмом на две ступени.

Впоследствии, на базе марки выпустили модель УАЗ-451, который имел привод на заднюю ось. Машина оснащена силовой установкой с верхней компоновкой клапанов, выпуск Ульяновского завода. Импульс на колёса передавался коробкой с четырьмя ступенями. Снаружи дизайн кабины приобрёл черты, сохранившиеся до сих пор.

Модернизация УАЗ-450 привела к тому, что в 65-ом появилась “452” модель, названная народом “Буханка” за характерное сходство с изделием из хлеба. УАЗ 452 буханка технические характеристики, которого привели к популярности и узнаваемости, востребован слоями общества. Семьдесят четвёртый год ознаменовался выходом миллионной машины УАЗ-452. За вклад в развитие автомобилестроения и за успешную модификацию, завод много раз награждали. Позже, изделие отметили Всесоюзным Знаком Качества (1977г).

За двадцать лет выпуска изменений и доработок в «452» не вносилось. В 1985 году решено изменить маркировку автомобилей, выходящих с завода. Четыреста пятьдесят второй промаркировали, как “3741”, индекс используют и сегодня. “Буханка” в сегодняшнем исполнении оборудована мотором с распылением горючего, отвечающим стандарту Евро-4, механизмом предотвращающим блокировку колёс, гидравлическим усилителем руля.

Читайте также:  Блок предохранителей и реле УАЗ Хантер: Схема и расшифровка

Технические характеристики

Эксплуатационные показатели автомобиля УАЗ-452, достоинство модели, за которое пользователь любит и ценит этот транспорт. Машина не прихотлива к топливу, экономична, расход в среднем 17 литров на сотню, а достаточный запас хода обеспечен бензобаком на 50 литров. Силовая установка надёжно и ломается крайне редко, главная поломка связана со свечами зажигания.

РазъяснениеПоказатель
Габариты УАЗ Буханка 452
Длина автомобиля, м4,44
Протяжённость автомобиля в ширь, м2,1
Высота автомобиля, м2,101
База автомобиля, м2,3
Вес автомобиля снаряжённый, кг1720
Вес автомобиля максимальный, кг2670
Загруженность (задняя пара колёс), т 1,41
Загруженность (передняя пара колёс), т1,26
Автомобильная схема4х4
Силовая установка
ПроизводительЗМЗ-40911
Силовая установка, типбензин
Объём мотора, л2,683
Мощь, кВт/л. с.82,4 / 112
Клапанов на камеру, штук2
Импульс, Нм208
Коробка передач автомобиляМеханика, 4 ступени
Подвески автомобиляЗависимые
Гашение колебанийГидравлика, двусторонняя
Тормоза автомобиляБарабан
УАЗ Буханка заправочные ёмкости
Охлаждающая жидкость, л13,4
Смазка, л5,8
Коробка (4 скорости), л1
Коробка (5 скоростей), л2,2
Ёмкость раздаточной коробки (ТАД-17), л0,7
Гидравлика тормозов (РОСА), л0,7
Передняя пара колёс (ТАД-17), л0,85
Задняя пара колёс (ТАД-17), л0,85
Рулевой механизм (ТАД-17), л0,25
Гидравлика сцепления (РОСА), л0,18
Ступица переднего колеса (ЛИТОЛ), л0,3

Читайте также:  417 двигатель УАЗ: Обслуживание и технические характеристики

Автомобиль популярен за счёт характеристик, которые присущи машине. Ради показателей, пользователь готов мириться с дизайном. Кроме того, некоторые неудобства, такие как отсутствие измерителя частоты вращения на доске приборов, не влияют на спрос.

Двигатели

Четырёхцилиндровый карбюраторный бензиновый двигатель УМЗ-451 рабочим объемом 2,5 литра. Выдаёт 72 лошадиные силы мощности при 4000 оборотах в минуту и 156 Нм максимального крутящего момента при 2500 оборотах в минуту.

Четырёхцилиндровый карбюраторный бензиновый двигатель УМЗ-4213 рабочим объёмом 2,89 литра, мощностью 72 лошадиные силы. Максимальный крутящий момент: 201,0 Нм в интервале частот от 3000-3500 мин. Объем двигателя: 2445 см3 Диаметр цилиндра: 92 мм: ход поршня: 92 мм. Степень сжатия: 6,7.

Четырёхцилиндровый карбюраторный бензиновый двигатель УМЗ-414 рабочим объёмом 2,445 литра, мощностью 90 лошадиных сил. Максимальный крутящий момент: 181,4 Нм в интервале частот от 2200-2500 мин. Диаметр цилиндра: 92 мм: ход поршня: 92 мм. Степень сжатия: 6,7.

В последующих, после 1985-го года модификациях:

Четырёхцилиндровый карбюраторный бензиновый двигатель ЗМЗ-402 рабочим объёмом 2,445 литра, мощностью 98 лошадиных сил, при 4000 оборотах в минуту. Максимальный крутящий момент: 156 Н•м, при 2500 об/мин. Диаметр цилиндра: 92 мм: ход поршня: 92 мм. Степень сжатия: 8,2.

Четырёхцилиндровый карбюраторный бензиновый двигатель ЗМЗ-4091 рабочим объёмом 2,700 литра, мощностью 112 лошадиных сил, при 4000 оборотах в минуту. Максимальный крутящий момент: 208 Н•м, при 3000 об/мин. Диаметр цилиндра: 95,5 мм: ход поршня: 94 мм. Степень сжатия: 9.

Сейчас на потомки УАЗ-452 устанавливают современный инжекторный двигатель ЗМЗ-409.

В интернете можно нередко найти дискуссии на тему: Какой двигатель для УАЗика лучше? Опытные водители и владельцы УАЗов сходятся во мнении, что прежние УМЗшные карбюраторные моторы, при всей их неэкономичности и неэкологичности, для настоящего сурового бездорожья подходили всё-таки лучше: «А чего тут спорить? какой двигатель можно завезти после затопления машины? Какой двигатель проще отремонтировать на колене в лесу? У какого двигателя лучше тяга на малых оборотах? Какой двигатель менее прихотлив к качеству топлива? УМЗ!»

Большим плюсом на брутальном бездорожье многие называют также самостоятельную установку на двигатель УМЗ сцепления от ГАЗ-53: «Сцепление становится практически неубиваемое. За счёт большей массы сцепления увеличивается крутящий момент двигателя».

Система охлаждения двигателя

Транспорт оборудован жидкостной системой охлаждения двигателя. Конструкция этого механизма включает:

  • отводящий шланг радиатора;
  • защитный кожух радиатора;
  • водяные рубашки;
  • насос водяного типа;
  • пробку;
  • крепежные механизмы;
  • подводящий шланг радиатора;
  • корпус термостата;
  • вентилятор;
  • блок цилиндров;
  • сливной кран;
  • штуцер, необходимый для выпуска воздушного потока;
  • наливной шланг и устройство сцепления;
  • расширительный бачок.

Данная система отвечает за смазку элементов мотора, охлаждение отработанных газов, нагрев воздуха в вентиляции, в механизме отопления и кондиционирования, а также за циркуляцию охлаждающей жидкости в системе турбонаддува.

Здесь установлены трехрядные радиаторы, изготовленные из меди, и принудительный вентилятор, который находится на шкиве. Работа вентилятора не останавливается до тех пор, пока крутится коленчатый вал.

Для циркуляции жидкости в системе здесь установлен водяной насос, который обеспечивает бесперебойное перемещение жидкости в радиаторную часть и обратно.

Термостат используется в качестве переключателя между малым и большим кругом циркуляции. Он открывается при нагреве жидкости до +80°С.

По патрубкам жидкость перемещается от одного элемента к другому. Каждый раз перед началом эксплуатации УАЗа рекомендуется осматривать это устройство на наличие повреждений и дефектов. Для того чтобы предотвратить возникновения коррозии, необходимо менять водяные рубашки раз в 6 месяцев.

Раздаточная коробка и КПП

Устройство раздатки УАЗ-452Д состоит из приводных валов ведущих мостов и промежуточных валов. Также сюда входят шестерни, расположенные в картере, корпус которого изготовлен из чугуна. Все эти детали соединяются с крышкой картера.

Пользоваться раздаткой нужно так:

  1. Подключить передний ведущий мост. Это необходимо для включения шестерен.
  2. Завести силовой агрегат.

Весь механизм расположен на двух шариковых подшипниках, что позволяет уберечь раздаточную коробку от произвольного перемещения. Масло в раздатку нужно заливать в количестве не более 2 л.

УАЗ-452 — устройство трансмиссии включает в себя следующие механизмы:

  1. Пятиступенчатая коробка передач УАЗ, оборудованная шестернями привода промежуточного вала.
  2. Картер, контргайка, промежуточный вал.
  3. Защитная крышка и кожух.
  4. Муфта, которая используется для того, чтобы отключать сцепное устройство.
  5. Роликовый подшипник ведомого вала.
  6. Муфта синхронизаторов.
  7. Крепежные элементы.
  8. Рычаг управления, который необходим для переключения передач.
  9. Ось шестерен реверса.
  10. Стопорный и регулирующий винт осевого механизма.
  11. Распорная втулка.

Технические характеристики КПП УАЗ-452 Буханка:

  • первая передача — 4,124;
  • вторая передача — 2,641;
  • третья передача — 1,58;
  • четвертая передача — 1,00;
  • пятая передача — 0,82.

Для того чтобы включить КПП транспорта, используется муфта, которая активирует работу блокирующих колец и шестерен. Этот же механизм используется для переключения передач.

Передний и задний мост

Задний мост УАЗа-452А включает в себя такие элементы, как:

  • клапан предохранительного типа;
  • подшипник дифференциала;
  • регулировочные прокладки;
  • регулировочное кольцо;
  • задний подшипник ведущей шестерни;
  • упорная шайба и ведущая шестерня;
  • маслоотгонное кольцо.

Ведущая шестерня расположена на двух опорных рамах в виде радиально-упорного роликового подшипника. Ведомая шестерня крепится к фланцу коробки при помощи четырех сателлитов. Дифференциал расположен в картере и на крышке моста.

Для проведения технического обслуживания в мост заднего типа необходимо залить 1-1,5 л масла, приподнять при помощи домкрата весь механизм и запустить силовой агрегат, чтобы масляная жидкость нагрелась. Детали рекомендуется промывать керосином.

Передний мост УАЗа-452 бортовой включает в себя картер, который оборудован защитными кожухами и полуосевыми устройствами. На кожухах расположены предохранительные клапаны, которые регулируют уровень давления масляной жидкости в системе. По краям кожуха находятся шкворневые узлы с шаровыми опорами. Конструктивная особенность этого моста заключается в соединении ступицы колесного механизма с полуосью. Для этого здесь установлена муфта, которая обеспечивает передачу крутящего момента от дифференциалов к колесам.

Также конструкция этого моста включает в себя главную передачу и дифференциал, который состоит из ведущей шестерни и сателлитов.

Во время выполнения работ на передний ведущий мост приходится нагрузка в 675 кг, а на задний — 400 кг.

Безопасность

При создании УАЗ концепция безопасности водителя считалась второстепенной задачей. Главной задачей была реализация целевого предназначения. То есть удовлетворение требованиям оборонной области.

По мнению некоторых экспертов, вероятность выживания при лобовом столкновении на этом автомобиле составляет 30 процентов.

УАЗ Буханка вид спереди

Хотя, проведённые впервые в 1971 году краш-тесты этой цифры не подтвердили. Конструкцией не предусмотрены ремни безопасности, но радует то, что в линейке УАЗ «буханка» обладает достойными прочностными характеристиками.

Невозможно отрицать и тот факт, что в значительной мере безопасность движения зависит от качеств и опыта самого водителя.

Электрооборудование

Отличие электрической схемы инжектора от электросхемы карбюраторного УАЗа заключается в том, что на последнем установлена более новая модель оптического переключателя.

Электрооборудование состоит из таких систем, как:

  • электроснабжение;
  • световая сигнализация;
  • наружное и внутреннее освещение;
  • контрольно-измерительные приборы;
  • отопление;
  • стеклоподъемники и стеклоочистители;
  • звуковая сигнализация;
  • система зажигания, состоящая из электрического стартера для запуска силового агрегата.

Система электроснабжения необходима для питания потребителей электрического тока при заведенном моторе. В качестве источников питания здесь используются две аккумуляторные батареи емкостью 100 А*ч. Их отрицательный вывод подсоединяется к массе транспорта через специальный выключатель с дистанционным управлением из кабины водителя.

Схема подключения генератора электрооборудования оснащена реле, которое разрывает цепь обмотки возбуждения генераторной установки при активации электрофакельного устройства.

Световая сигнализация необходима для оповещения других водителей о готовящемся повороте или торможении. Сюда входит: аварийные сигналы, стопорные сигналы, межосевой дифференциал, контрольные лампы блокировки дифференциала, световые индикаторы стояночной тормозной системы.

Отопительная система необходима для комфортной работы в зимний период. Электрические двигатели нагнетают воздушный поток, который проходит через радиатор, тем самым обеспечивая оптимальный температурный режим в кабине машиниста.

Топливная система

Топливная система этой модели УАЗа состоит из:

  • узла дроссельного типа;
  • обратного клапана;
  • адсорбера;
  • диагностического штуцера;
  • топливной рампы;
  • крепежных деталей;
  • системы впрыска топливной жидкости;
  • винта, регулирующего уровень давления топливной жидкости в системе;
  • насосного элемента;
  • сепаратора;
  • топлипривода;
  • топливного фильтрующего элемента;
  • гравитационного клапана;
  • форсунок;
  • емкости с системой вентиляции;
  • бензобака и емкости для масла.

Технические характеристики и показатели системы:

  • рабочий объем двигателя УАЗ Буханка — 2,45 л;
  • средний расход топлива УАЗ Буханка — 13 л на 100 км пути.

Заправочные объемы транспортного средства:

  • объем топливного бака УАЗ Буханка — 77 л;
  • емкость для масляной жидкости — 22 л;
  • гидравлическая система — 13 л.

Во время поворота ключа зажигания активизируется работа емкости для топлива. Бензин из топливного бака переходит в насосный механизм, а уже оттуда в подающую магистраль, которая ведет к фильтрующему элементу. На этом этапе топливо проходит этап очистки от мелких примесей. После этого оно перетекает в регулятор. Для поддержания оптимального уровня давления лишняя жидкость возвращается в бензобак.

После регулятора бензин подается на топливную рампу, которая распределяет его на форсунки. Происходит непосредственный впрыск топлива в проходящий сжатый воздушный поток.

Для стабильной и надежной работы всех систем транспорта рекомендуется использовать бензин с октановым числом АИ-92 или АИ-95.

Тормозная система

Здесь установлены задние и передние тормоза барабанного типа.

Барабанная тормозная система УАЗа Буханка состоит из стояночного, рабочего и вспомогательного механизма.

Рабочая система включает в себя главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевую колонку, рабочие контуры.

Главный цилиндрический механизм преобразует усилие, которое поступает от тормозной педали, в давление рабочей жидкости и распределяет его по контурам, вследствие чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.

Поршни рабочих цилиндров начинают перемещать тормозные колодки к барабанам колес. При дальнейшем нажатии на тормозную педаль происходит замедление вращения колесных механизмов, а давление рабочей жидкости возрастает до 15 МПа.

Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение, жидкость перетекает в цилиндр, а колодки отпускают барабаны, что приводит к снижению уровня давления.

Стояночная система необходима для удержания автомобиля на одном месте в течение продолжительного времени, для экстренного торможения и для предотвращения самопроизвольного передвижения транспортного средства на уклоне.

Рекомендуется менять рабочую жидкость в тормозной системе 1 раз в полгода. Количество рабочей смеси не должны быть ниже 3 л. Максимальная вместительность емкости этой системы — 7,5 л.

Система отопления

На этом транспортном средстве установлен жидкостный обогреватель.

Система отопления и обогрева кабины водителя состоит из следующих элементов:

  • монтажный блок;
  • переключатель электрического двигателя;
  • резистор;
  • патрубки;
  • заслонки;
  • вентилятор;
  • выключатель зажигания.

Радиатор расположен за передней панелью отопительного устройства. К нему подключают две трубки, через которые жидкость поступает в систему радиатора. Эта рабочая жидкость циркулирует при помощи специального насосного элемента.

Когда масло в дигателе достигает требуемой температуры, начинается процесс теплообмена. Антифриз снижает уровень температуры силового агрегата, забирая у него часть тепла. Горячий антифриз перетекает в радиатор печки, благодаря чему радиаторная часть нагревается. В это же время вентилятор начинает прогонять холодный воздушный поток через отопительную систему. Теплый поток воздуха поступает в салон и кабину машиниста, а охлажденная рабочая жидкость снова попадает в корпус мотора и охлаждает его.

На выходе из печки температура должна составлять не менее +30°С. Это поможет прогреть салон автомобиля и не даст запотеть стеклам. Переключатель, который расположен на приборной панели, поможет отрегулировать положение заслонок и направление теплого воздуха.

Печку можно включать только при нагреве жидкости до +50°С, в противном случае возможно появление ржавчины.

Чертеж автомобиля

Чертеж УАЗ-452

Интерьер

Наверно не стоит искать доказательства комфортности салона этого автомобиля. В автосалоне доминируют металл и дерматин. Внутри кабины выступающая часть двигателя сокращает свободное пространство. Приборная панель фиксирует минимум необходимой текущей технической информации.

Салон УАЗ-452

В неё встроен печной воздухозаборник. Под панелью установлена печь для отопления, а тёплый воздух в салон поступает через открывающуюся дверцу. Недостаточный обогрев в холодное время и отсутствие охлаждения салона в жаркое время года, плохая звукоизоляция — следствие дизайнерского аскетизма и стремления к удешевлению.

Тюнинг салона

Счастливый обладатель этой модели осознаёт, насколько неудобен автосалон «буханки» по сравнению с подобными зарубежными вариантами. Но если не забывать, что при производстве этого автомобиля комфорт второстепенен, то, приложив усилия, средства и творческий подход, вполне реально создать в салоне уют.

  • Начать можно и нужно с замены штатных сидений на современные мягкие кресла;
  • Очередной шаг в тюнинге автосалона это изоляция внешнего шума, внутреннего дребезга элементов кабины и улучшение качества внутренней отделки;
  • Полы, дверные полости и заднюю стенку можно проложить виброизолом, покрыть звукоизоляцией, а стыки уплотнить герметиком;
  • Потом сделать внутреннюю обшивку.


Тюнингованный салон УАЗ-452

Сегодня пользуется популярностью отделка салона кожей. Нередко в интерьер вносят дополнительные элементы в виде бардачков, современного освещения, полочек и пепельниц. Руль лучше заменить на удобный и эргономичный от иномарки в мягком футляре, не забывая при этом о его надёжном креплении.

Тюнинг салона УАЗ-452

Приятные ноты в тюнинг транспортного средства вносит установка электрических стеклоподъёмников, аудио аппаратуры и модернизация печного отопления. Итак, созданное владельцем удобство использования «буханочки» несомненно добавит и душевного комфорта.

Модификации

УАЗ-452 — фургон, основная модификация
УАЗ-452А — санитарный автомобиль, в народе прозван «таблеткой». Автомобиль вмещал до 4-х носилок или шестерых на лавочках и одного сопровождающего в обоих случаях. Санитарка не предусматривала комфорта при перемещениях, подвеска оставалась со стандартной модели, но была единственной санитарной машиной, способной добраться в самые отдаленные места. [1] УАЗ-452АС — санитарный автомобиль в северном исполнении

УАЗ-452АЭ — шасси для установки различного оборудования
УАЗ-452В — десятиместный микроавтобус вагонной компоновки
УАЗ-452Д — грузовик с двухместной кабиной и деревянным кузовом
УАЗ-452Г — санитарный автомобиль, отличается от УАЗ-452А вместимостью
УАЗ-452К — экспериментальный 16-местный трехосный автобус, (6х4) (1973 г).
УАЗ-452П — седельный тягач

Плюсы и минусы

Общие плюсы и минусы УАЗов, а также подробности выбора нового или бывалого УАЗа отлично описаны на УАЗбуке, а если кратко то нужен гараж, и умение+желание крутить гайки самому: в противном случае машина будет достаточно затратной в обслуживании.

Хотелось бы обратить внимание на отличие Буханки от других УАЗов: двигатель в салоне (свежая краска банально нагревалась и прилипала к куртке водителей, которые перегоняли буханки из Ульяновска) + полное отсутствие защиты для ног да и самого водителя при лобовом столкновении. Эти факты надо учитывать при выборе Буханки.

Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}} Показать еще Оставить отзыв

Заправочные объёмы – Приложения – УАЗ

ПараметрМодель автомобиля
31512374139622206330339093153330363909439095
Топливные баки
левый (основной)39565656565639565656
правый (дополнительный)39303030563039563056
Система охлаждения двигателя (включая отопитель)12,5- 12,713,2- 13,414,4- 14,614,4- 14,613,2- 13,414,4- 14,612,5- 12,713,2- 13,413,3- 13,413,2- 13,4
Смазочная система двигателя(включая масляный фильтр и масляный радиатор)5,8
Картер коробки передач1,0
Картер раздаточной коробки0,7
Картер рулевого механизма0,25 (типа винт-шариковая гайка-сектор — 0,5)
Система гидроусилителя рулевого механизма1,1
Картеры мостов (каждый)0,85
Картеры мостов с бортовыми передачами (каждый)1,0
Картеры бортовых передач (каждый)0,3
Амортизаторы (каждый)0,320 (0,345; 0,295 — в зависимости от конструкции)
Система гидравлического привода тормозной системы0,52
Система гидравлического привода сцепления0,18
Бачок насоса омывателя ветрового стекла2

Размеры топливных баков UAZ — Таблицы размеров

2. 2 л., Дизельный, Механика, 5 ст., Полный 78 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный подключаемый 78 (л)
2.2 л., Дизельный, Механика, 5 ст., Полный подключаемый 78 (л)
2.2 л., Дизельный, Механика, 5 ст., Полный 78 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный подключаемый 78 (л)
2.2 л., Дизельный, Механика, 5 ст., Полный подключаемый 78 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный 50 (л)
2.7 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.4 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.9 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный 50 (л)
2.7 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.4 л., Бензиновый, Механика, 4 ст. , Полный 50 (л)
2.9 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.4 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.7 л., Бензиновый, Механика, 4 ст., Полный 77 (л)
2.4 л., Бензиновый, Механика, 4 ст., Полный 77 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный 77 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный 77 (л)
2.7 л., Бензиновый, Механика, 4 ст., Полный 77 (л)
2.4 л., Бензиновый, Механика, 4 ст., Полный 86 (л)
2.9 л., Бензиновый, Механика, 4 ст., Полный 86 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный 50 (л)
2.7 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.4 л., Бензиновый, Механика, 4 ст., Полный 50 (л)
2.9 л., Бензиновый, Механика, 4 ст. , Полный 50 (л)
2.7 л., Бензиновый, Механика, 4 ст., Полный 77 (л)
2.4 л., Бензиновый, Механика, 4 ст., Полный 86 (л)
2.9 л., Бензиновый, Механика, 4 ст., Полный 86 (л)
2.7 л., Бензиновый, Механика, 5 ст., Полный 77 (л)
2.7 л., Бензиновый, Механика, 4 ст., Полный 77 (л)
2.4 л., Бензиновый, Механика, 4 ст., Полный 77 (л)
2.9 л., Бензиновый, Механика, 4 ст., Полный 86 (л)

УАЗ 452 Буханка технические характеристики


Комплектации и модельный ряд УАЗ 452

УАЗ 452 3303 бортовой двухдверный

УАЗ 452 3741 фургон 5 дверный цельнометаллический

УАЗ 452 3962 санитарный фургон 5 дверный

УАЗ 452 39094 бортовой 3 дверный

УАЗ 452 3909 фургон 5 дверный

УАЗ 452 2206 микроавтобус

Эксплуатационные характеристики автомобилей УАЗ 452 Буханка

Расход топлива на 100км по трассе: 13. 5 л
Объем бензобака: 50 л
Снаряженная масса автомобиля: 1975 кг
Допустимая полная масса: 3050 кг
Грузоподъемность: 1075 кг
Максимальная скорость: 127 км/ч

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 2445 см3
Мощность двигателя: 72 л.с.
Количество оборотов: 4000
Крутящий момент: 156/2500 н*м
Система питания: Карбюратор
Турбонаддув: нет
Газораспределительный механизм: нет
Расположение цилиндров: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 92 мм
Ход поршня: 92 мм
Степень сжатия: 6.7
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-80

Тормозная система

Передние тормоза: Барабанные
Задние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редуктор
Усилитель руля: нет

Трансмиссия

Привод: Полный подключаемый
Количество передач: механическая коробка — 4

Подвеска

Передняя подвеска: Неразъемная балка моста
Задняя подвеска: Неразъемная балка моста

Кузов

Тип кузова: универсал
Количество дверей: 5
Количество мест: 8
Длина машины: 4820 мм
Ширина машины: 2100 мм
Высота машины: 2355 мм
Колесная база: 2550 мм
Колея передняя: 1453 мм
Колея задняя: 1453 мм
Дорожный просвет (клиренс): 300 мм

Производство

Год выпуска: с 1966



технические характеристики, передний мост, устройство, габариты, размеры, 452, схема

УАЗ Буханка: технические характеристики и ТТХ различаются в зависимости от выбранной модификации (409, 452, 452 А, 452 Д). Это транспортное средство выпускается Ульяновским заводом с 1965 г.

Передний и задний мост

Задний мост УАЗа-452А включает в себя такие элементы, как:

  • клапан предохранительного типа;
  • подшипник дифференциала;
  • регулировочные прокладки;
  • регулировочное кольцо;
  • задний подшипник ведущей шестерни;
  • упорная шайба и ведущая шестерня;
  • маслоотгонное кольцо.

Ведущая шестерня расположена на двух опорных рамах в виде радиально-упорного роликового подшипника. Ведомая шестерня крепится к фланцу коробки при помощи четырех сателлитов. Дифференциал расположен в картере и на крышке моста.

Для проведения технического обслуживания в мост заднего типа необходимо залить 1-1,5 л масла, приподнять при помощи домкрата весь механизм и запустить силовой агрегат, чтобы масляная жидкость нагрелась. Детали рекомендуется промывать керосином.

Передний мост УАЗа-452 бортовой включает в себя картер, который оборудован защитными кожухами и полуосевыми устройствами. На кожухах расположены предохранительные клапаны, которые регулируют уровень давления масляной жидкости в системе. По краям кожуха находятся шкворневые узлы с шаровыми опорами. Конструктивная особенность этого моста заключается в соединении ступицы колесного механизма с полуосью. Для этого здесь установлена муфта, которая обеспечивает передачу крутящего момента от дифференциалов к колесам.

Также конструкция этого моста включает в себя главную передачу и дифференциал, который состоит из ведущей шестерни и сателлитов.

Во время выполнения работ на передний ведущий мост приходится нагрузка в 675 кг, а на задний — 400 кг.

Раздаточная коробка и КПП

Устройство раздатки УАЗ-452Д состоит из приводных валов ведущих мостов и промежуточных валов. Также сюда входят шестерни, расположенные в картере, корпус которого изготовлен из чугуна. Все эти детали соединяются с крышкой картера.

Пользоваться раздаткой нужно так:

  1. Подключить передний ведущий мост. Это необходимо для включения шестерен.
  2. Завести силовой агрегат.

Весь механизм расположен на двух шариковых подшипниках, что позволяет уберечь раздаточную коробку от произвольного перемещения. Масло в раздатку нужно заливать в количестве не более 2 л.

УАЗ-452 — устройство трансмиссии включает в себя следующие механизмы:

  1. Пятиступенчатая коробка передач УАЗ, оборудованная шестернями привода промежуточного вала.
  2. Картер, контргайка, промежуточный вал.
  3. Защитная крышка и кожух.
  4. Муфта, которая используется для того, чтобы отключать сцепное устройство.
  5. Роликовый подшипник ведомого вала.
  6. Муфта синхронизаторов.
  7. Крепежные элементы.
  8. Рычаг управления, который необходим для переключения передач.
  9. Ось шестерен реверса.
  10. Стопорный и регулирующий винт осевого механизма.
  11. Распорная втулка.

Технические характеристики КПП УАЗ-452 Буханка:

  • первая передача — 4,124;
  • вторая передача — 2,641;
  • третья передача — 1,58;
  • четвертая передача — 1,00;
  • пятая передача — 0,82.

Для того чтобы включить КПП транспорта, используется муфта, которая активирует работу блокирующих колец и шестерен. Этот же механизм используется для переключения передач.

Электрооборудование

Отличие электрической схемы инжектора от электросхемы карбюраторного УАЗа заключается в том, что на последнем установлена более новая модель оптического переключателя.

Электрооборудование состоит из таких систем, как:

  • электроснабжение;
  • световая сигнализация;
  • наружное и внутреннее освещение;
  • контрольно-измерительные приборы;
  • отопление;
  • стеклоподъемники и стеклоочистители;
  • звуковая сигнализация;
  • система зажигания, состоящая из электрического стартера для запуска силового агрегата.

Система электроснабжения необходима для питания потребителей электрического тока при заведенном моторе. В качестве источников питания здесь используются две аккумуляторные батареи емкостью 100 А*ч. Их отрицательный вывод подсоединяется к массе транспорта через специальный выключатель с дистанционным управлением из кабины водителя.

Схема подключения генератора электрооборудования оснащена реле, которое разрывает цепь обмотки возбуждения генераторной установки при активации электрофакельного устройства.

Световая сигнализация необходима для оповещения других водителей о готовящемся повороте или торможении. Сюда входит: аварийные сигналы, стопорные сигналы, межосевой дифференциал, контрольные лампы блокировки дифференциала, световые индикаторы стояночной тормозной системы.

Отопительная система необходима для комфортной работы в зимний период. Электрические двигатели нагнетают воздушный поток, который проходит через радиатор, тем самым обеспечивая оптимальный температурный режим в кабине машиниста.

Топливная система

Топливная система этой модели УАЗа состоит из:

  • узла дроссельного типа;
  • обратного клапана;
  • адсорбера;
  • диагностического штуцера;
  • топливной рампы;
  • крепежных деталей;
  • системы впрыска топливной жидкости;
  • винта, регулирующего уровень давления топливной жидкости в системе;
  • насосного элемента;
  • сепаратора;
  • топлипривода;
  • топливного фильтрующего элемента;
  • гравитационного клапана;
  • форсунок;
  • емкости с системой вентиляции;
  • бензобака и емкости для масла.

Технические характеристики и показатели системы:

  • рабочий объем двигателя УАЗ Буханка — 2,45 л;
  • средний расход топлива УАЗ Буханка — 13 л на 100 км пути.

Заправочные объемы транспортного средства:

  • объем топливного бака УАЗ Буханка — 77 л;
  • емкость для масляной жидкости — 22 л;
  • гидравлическая система — 13 л.

Во время поворота ключа зажигания активизируется работа емкости для топлива. Бензин из топливного бака переходит в насосный механизм, а уже оттуда в подающую магистраль, которая ведет к фильтрующему элементу. На этом этапе топливо проходит этап очистки от мелких примесей. После этого оно перетекает в регулятор. Для поддержания оптимального уровня давления лишняя жидкость возвращается в бензобак.

После регулятора бензин подается на топливную рампу, которая распределяет его на форсунки. Происходит непосредственный впрыск топлива в проходящий сжатый воздушный поток.

Для стабильной и надежной работы всех систем транспорта рекомендуется использовать бензин с октановым числом АИ-92 или АИ-95.

Тормозная система

Здесь установлены задние и передние тормоза барабанного типа.

Барабанная тормозная система УАЗа Буханка состоит из стояночного, рабочего и вспомогательного механизма.

Рабочая система включает в себя главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевую колонку, рабочие контуры.

Главный цилиндрический механизм преобразует усилие, которое поступает от тормозной педали, в давление рабочей жидкости и распределяет его по контурам, вследствие чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.

Поршни рабочих цилиндров начинают перемещать тормозные колодки к барабанам колес. При дальнейшем нажатии на тормозную педаль происходит замедление вращения колесных механизмов, а давление рабочей жидкости возрастает до 15 МПа.

Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение, жидкость перетекает в цилиндр, а колодки отпускают барабаны, что приводит к снижению уровня давления.

Стояночная система необходима для удержания автомобиля на одном месте в течение продолжительного времени, для экстренного торможения и для предотвращения самопроизвольного передвижения транспортного средства на уклоне.

Рекомендуется менять рабочую жидкость в тормозной системе 1 раз в полгода. Количество рабочей смеси не должны быть ниже 3 л. Максимальная вместительность емкости этой системы — 7,5 л.

Система охлаждения двигателя

Транспорт оборудован жидкостной системой охлаждения двигателя. Конструкция этого механизма включает:

  • отводящий шланг радиатора;
  • защитный кожух радиатора;
  • водяные рубашки;
  • насос водяного типа;
  • пробку;
  • крепежные механизмы;
  • подводящий шланг радиатора;
  • корпус термостата;
  • вентилятор;
  • блок цилиндров;
  • сливной кран;
  • штуцер, необходимый для выпуска воздушного потока;
  • наливной шланг и устройство сцепления;
  • расширительный бачок.

Данная система отвечает за смазку элементов мотора, охлаждение отработанных газов, нагрев воздуха в вентиляции, в механизме отопления и кондиционирования, а также за циркуляцию охлаждающей жидкости в системе турбонаддува.

Здесь установлены трехрядные радиаторы, изготовленные из меди, и принудительный вентилятор, который находится на шкиве. Работа вентилятора не останавливается до тех пор, пока крутится коленчатый вал.

Для циркуляции жидкости в системе здесь установлен водяной насос, который обеспечивает бесперебойное перемещение жидкости в радиаторную часть и обратно.

Термостат используется в качестве переключателя между малым и большим кругом циркуляции. Он открывается при нагреве жидкости до +80°С.

По патрубкам жидкость перемещается от одного элемента к другому. Каждый раз перед началом эксплуатации УАЗа рекомендуется осматривать это устройство на наличие повреждений и дефектов. Для того чтобы предотвратить возникновения коррозии, необходимо менять водяные рубашки раз в 6 месяцев.

Система отопления

На этом транспортном средстве установлен жидкостный обогреватель.

Система отопления и обогрева кабины водителя состоит из следующих элементов:

  • монтажный блок;
  • переключатель электрического двигателя;
  • резистор;
  • патрубки;
  • заслонки;
  • вентилятор;
  • выключатель зажигания.

Радиатор расположен за передней панелью отопительного устройства. К нему подключают две трубки, через которые жидкость поступает в систему радиатора. Эта рабочая жидкость циркулирует при помощи специального насосного элемента.

Когда масло в дигателе достигает требуемой температуры, начинается процесс теплообмена. Антифриз снижает уровень температуры силового агрегата, забирая у него часть тепла. Горячий антифриз перетекает в радиатор печки, благодаря чему радиаторная часть нагревается. В это же время вентилятор начинает прогонять холодный воздушный поток через отопительную систему. Теплый поток воздуха поступает в салон и кабину машиниста, а охлажденная рабочая жидкость снова попадает в корпус мотора и охлаждает его.

На выходе из печки температура должна составлять не менее +30°С. Это поможет прогреть салон автомобиля и не даст запотеть стеклам. Переключатель, который расположен на приборной панели, поможет отрегулировать положение заслонок и направление теплого воздуха.

Печку можно включать только при нагреве жидкости до +50°С, в противном случае возможно появление ржавчины.

Габаритные и весовые параметры

Описание габаритных размеров салона автомобиля:

  • длина — 4360 мм;
  • ширина — 1940 мм;
  • высота — 2090 мм.

Габариты транспорта вместе с кузовом (багажником):5400*1940*2090 мм.

На каждом колесе установлена шина 14.00-20. Размер колес — 225/75R16.

Грузоподъемность этой модификации УАЗа — 1075 кг.

Бак вместо запаски на Уаз 452 буханка. — УАЗ 2206, 2.9 л., 2001 года на DRIVE2

Название поста – закономерный вопрос вселенскому разуму гугля, с которого я начал конструирование бака, в принципе тема жеванная. Много информации у ребят на драйве, где-то еще понемногу. Трудно предложить универсальное решение в этом вопросе, и все зависит от конструктивных особенностей конкретного автомобиля (лифт, способ размещения горловины и т.д.) и вот кое-что имею сказать:
— интересует размер и соответственно вместимость, материал, способ крепления, вывод горловины и её удобство, надежность и безопасность узла в целом. Примерно в такой или может обратной последовательности всплывают вопросы, по мере изучения темы. Все конечно взаимосвязано и зависимо. Бесспорно, есть масса готовых баков, которые можно приспособить для эксплуатации на УАЗе, да и родные вроде неплохо, но что-то все не то… — то маленькие, то пухленькие, то горловина «не туда», а хочется — Quadratisch. Praktisch. Gut.
Поскольку изготовление бака велось параллельно с кузовными работами, то и подстроить одно под другое было возможно и несложно.

место для бака готово

В раме было освобождено место под бензобак, спланировано расположение заливной горловины, топливозаборника, датчика уровня топлива, в соответствии условий сняты размеры. Садимся рисовать.

по этому эскизу варили

Здесь надо учесть индивидуальные особенности автомобиля. Так как на высоту бака влияет лифт, который у меня 60 мм. Расположения поперечин кузова и внутренних перегородок бака влияют на расположение т/заборника и датчика, а модель датчика привязывается к типу прибора ивсе в этом духе. У меня все СССР (газ и ваз). Материал для бака выбрал – АМг 3мм, хотя есть очень удачные варианты черняги, нержи, тут уж на вкус и цвет.

Далее переговоры с производителем, посредником, оплаты, обмены, взаимозачеты и через четыре недели бак в гараже. Все выполнено профессионалами, исключительно хорошо.

Quadratisch. Praktisch. Gut.

Примерка прошла успешно. Далее замеры для крепежа. Лента 40*4 мм. 6 точек крепления на болты М10 через нижнюю полку швеллера рамы (сверлится, гайка сверху на прихватку, снизу через ленту болт с ШГ). Исполнение и покраска.
Бак дунул праймером и в два слоя двухкомпоненткой. Защита (3мм, AL) перед окраской слой антигравия.

защитное покрытие

Между кузовом, крепежом и баком – ленты-прокладки, шириной 60мм и толщиной 5мм из расслоенной транспортерной ленты, для устранения контакта металл(Al) – металл(Fe) и амортизации.

Для доступа к т/заборнику, т/датчику и горловине в полу сделаны лючки стандартного размера.

лючки в полуисполнении

Лючок с секреткой будет открываться из кабины, горловина от волги, для подвода в бак — два восьмерочных резиновых отвода горловины (с небольшим погибом, режутся по месту), кусок изогнутой трубы на 42, хомуты NORMA, медный бензопровод до движка.

вход

горловина в бак и воздохоотвод

Летнее — осенняя эксплуатация показала правильность принятых решений, все без вопросов, все ОК! Удачи в делах!

Сообщества › УАЗоводы › Блог › Буханка, инжектор, топливная система — вопрос по второму баку.

Полный размер

Коллеги. Я тут себе дополнительный бак купил (правый) заместо дохлого (горловина отвалилась). Но, ввиду замечательно построенной информации о товаре в одном известном магазине — взял для карбюраторной буханки, а у меня инжектор.

Полный размер

В связи с чем вопрос: если его впендюрить — работать будет?

Полный размер

Сейчас там стоял бак с четырьмя дырками.
1. Горловина.
2. Обратка (самоход).
3. На струйный насос.
4. В сепаратор и далее в адсорбер.

Полный размер

Хочу заглушить 2 и 4, и оставить только шланг на струйный насос. Судя по картинке из инструкции, погружной насос через него высасывает сначала правый бак, а потом за левый принимается. Я прав? Или есть нюансы?

Полный размер

На погружном модуле топливозабора стоит датчик уровня. На новом — его нет. Искать с датчиком уровня или пофигу? Зависит ли от этого уровня работа насоса\мозгов, или там тупо связь с приборами на панели и всё?

«Специалист» из гаражей говорит, что работать с этим баком нифига не будет, т.к. нужна герметичная пробка, а тут — негерметичная. Хотя у меня почему-то всё работало, несмотря на сифонящую по страшному горловину (из второго бака топливо плескало от души, однажды через обратку нечаянно оба бака заполнил и ездил).

Полный размер

И ещё вопрос. В схеме видно, что с адсорбера (7) идёт тонкая линия (топливо? испарения? эти уроды не подписывают) во впускной коллектор. Нафига оно туда идёт, если не будет идти — что изменится?
Что за сепаратор (6) и нафига он нужен? Я так понимаю, это чёрный набалдашник под банкеткой поверх бака? Клапан бензобака (5) — это что бы из адсорбера обратно в сепаратор не пёрло?

Вобщем поясните мне, тупому, нафига там нагорожена такая система, какую она играет роль в топливоснабжении двигателя и его работе, что будет если её отключить? Ведь при пустом правом баке она совершенно точно не функционирует, а бак у меня почти всегда пустой и я как-то езжу.

Установка бензобака от буханки в салон — УАЗ 3151, 2.9 л., 1989 года на DRIVE2

После обрезки порогов, оба родные бака отправились на помойку, далее было принято решение ставить один бак. Много было вариантов: от газели, от ГАЗ-51, от ГАЗ-53… но все обдумав принял решение ставить основной бак на 56 литров от «буханки», благо такой совершенно новый хранился в гараже уже не один год. Да и по литражу меня такой вариант устраивает, тем более резервная канистра всегда с собой)) Да и датчик уровня топлива калибровать не нужно, т.к. все родное — «уазовское». Много писать думаю не имеет смысла, перечислю что мне потребовалось для установки бака в салон:
— Бензобак основной от УАЗ-3909 на 56 литров, бесплатно.
— Топливозаборник, 185р.
— Датчик уровня топлива, 200р.
— Прокладки (топливозаборник, датчик) 2шт., 20р.
— Заливная горловина с лючком от старой хонды, купленная на разборке за 500р.
— Два отвода 57-й трубы, 180р.
— Хомуты крепления бензобака УАЗ-469, 4-ре штуки, 280р.
— Патрубок резиновый и два хомута, 180р.
— Шланг топливный, 4 метра, 1050р.
— Куски «сэндвича» под бак, бесплатно, остались после ремонта))
— Шовный герметик, грунт в балоне и краска в балоне бесплатно, было в гараже))

Ну а дальше думаю все видно по фото. Отдельно хотелось бы сказать спасибо коллеге santa37 за помощь в сварочных работах!

Купил горловину, искал именно на левый борт!

Разборка и примерка.

Режем УАЗку.

Приваренная горловина от бухановского бака.

Законченный вид.

Первичная примерка бака

Горловина отрезана, отверстие заварено, слева приварены два 57х отвода.

Бак закреплен, поставлены заборник, датчик, заливной патрубок.

Корловина, патрубок, бак.

Подключил, датчик уровня топлива!

Готовый, законченный вид!

Скажу что получилось, довольно не плохо. С минимальными затратами, да и кузов резать особо не пришлось. И самое главное, установка никак не сказалась на вместительности багажника!

Видео

Буханка — или официально УАЗ СГР («СГР» — «Старый Грузовой Ряд» — серия старых грузовиков) — отличный плацдарм для улучшений. А мы к таким привыкли в плане проходимости. Но трансформация ульяновской маршрутки в кемпер — это что-то новенькое. Такой автомобиль под названием УАЗ Байкал создали специалисты Luxform. Кабина подверглась доработкам: панель обтянута приятным пластиком, есть электростеклоподъемники. Но основной ремонт производился в жилом отсеке. К перегородке кабины крепится набор мебели: шкаф для одежды, ящики для кухонной утвари. Есть раковина, емкость для чистой и грязной воды, газовая плита с одной конфоркой и выдвижными столиками над ними. Все продумано и отлично работает. Можно дополнительно заказать подключение к бытовой электросети — пригодится в кемпинге (особенно в Европе). Для пассажиров предусмотрены удобные раздельные кресла. Минус — в бесступенчатой ​​регулировке. На то, чтобы сложить спинки по горизонтали, уйдет «год-полтора», но другого пути нет, иначе организовать два спальных места невозможно.Затем легкая и жесткая сварная конструкция собирается за несколько секунд. Вы получаете широкое спальное место на двоих, причем практически на любой рост – его длина составляет 190 см. На крыше можно устроить еще два спальных места, так как у Байкала приподнятый потолок. Крыша из стеклопластика поднимается на ромбовидных шарнирах-ножницах, а высота салона увеличивается до двух метров. По всему периметру сделаны петли-ножницы, чтобы повысить жесткость конструкции. Чтобы подняться наверх, в качестве ступеньки приходится использовать мебель или кожух двигателя.Второй ярус почти такой же просторный, как и первый — чуть уже, но и для двоих здесь все равно неплохо и даже уютно. Есть свой свет: один фонарь на крыше ближе к кабине, второй сзади. Также есть вариант с поднимающейся крышей, площадь которой совпадает с длиной-шириной «Буханки». В этом случае почти царские условия. Хотя для четырех путешественников и базовой версии более чем достаточно. В списке доработок есть и маркиза — закрепленный вдоль правого борта рулон, из которого выдвигается и стоит на трех шпильках тент.

1965 УАЗ-452 от NikitaGTIHawk на DeviantArt

— семейство советских и российских полноприводных грузопассажирских автомобилей повышенной проходимости, выпускавшихся на Ульяновском автомобильном заводе. Серийное производство УАЗ-452 началось в 1965 году.

автомобиля УАЗ-452 выпуска с 1965 по 1979 годы отличались наличием светотехники старого образца (бесцветные поворотники, круглые задние фонари), штамповкой последних боковых фальшок задом наперед. задние двери, более скругленные задними углами кузова, специальная ниша для номерного знака на левой задней двери.Автомобиль выпускается как в кузовном (универсал), так и в бортовом вариантах («головастик»). Кузов автомобиля может комплектоваться боковыми одностворчатыми дверьми и двустворчатой ​​дверью сзади (конфигурация дверей зависит от конкретной модификации). Двигатель представляет собой вариант двигателя ГАЗ-21. Колесная формула 4×4.

В 1997 году автомобиль получил новый двигатель ЮМЗ-4218 объемом 2,9 л и мощностью 98 л. от. В 2008 году этот двигатель совместно с компанией Bosch, с которой УАЗ сотрудничал в области электронного впрыска топлива, был модернизирован, он стал называться УМЗ-4213 (2.9 л, 99 л.с.) и соответствовал нормам Евро-3.

В 2009 году УАЗ начал оснащать свои фургоны заводским атмосферным 4-цилиндровым двигателем ЗМЗ-409 объемом 2690 см³ с системой газораспределения DOHC мощностью 112 л. от. при 4000 об/мин

В марте 2011 года произведена модернизация моделей 3962/39625 (фургон скорой помощи) и 2206 (микроавтобус). Добавлены АБС, гидроусилитель руля, ремни безопасности по стандарту Евро-4, новое предохранительное колесо (на легковых версиях), двигатель также по стандарту Евро-4.

В 2016 году проведена новая модернизация: все приборы свелись к одному циферблату спидометра с дисплеем на нем, где выводится остальная информация и вынесена в центр приборной панели; появилась ниша для аудиосистемы, передние сиденья со встроенными подголовниками и продольной регулировкой, передний бампер с «клыками», улучшенная шумоизоляция моторного отсека, грузовые версии получили новое предохранительное колесо[1].

Крутой парень, замаскированный под «фургон» Российский колесный внедорожник УАЗ-452

Сегодня этот автомобиль должен быть стандартным фургоном, в лучшем случае фургоном.но! Воюющие нации используют его как многоцелевое транспортное средство. Этот колесный многоцелевой автомобиль УАЗ-452 может быть модифицирован не только для включения в него машин медицинской помощи, командно-штабных машин, транспортных машин и других функций, но и для буксировки оружия или прицепов.

Это легкий внедорожник УАЗ-452, выпущенный в 1965 году. Говорят, что в этом автомобиле течет кровь Вилли Джипа. Являясь преемником УАЗ-450, этот автомобиль внешне совершенно не похож на своих предшественников. В последние несколько лет кто-то мог настроить этот модифицированный УАЗ-452 на Ульяновском автомобильном заводе в России.

Посмотрите на этот милый взгляд, это не фургон, это просто неразумно. Цельное прямоугольное лобовое стекло имеет широкое поле зрения и оснащено однорычажным стеклоочистителем с внутренним гороскопом. Под стеклоочистителем находится логотип УАЗ в виде орла, а полая часть под передней панелью представляет собой решетку радиатора в виде сот. Прямоугольная металлическая пластина между логотипом автомобиля и решеткой воздухозаборника представляет собой небольшое открываемое смотровое окно.

Длина крыши УАЗ-452 превышает переднее лобовое стекло, что может создавать определенный эффект затенения.По обеим сторонам передней грани расположены утопленная в кузов автомобиля круглая фара и выпуклая противотуманная фара, которые устанавливаются отдельно. Широкий изогнутый бампер напрямую соединен с рамой, а двери с обеих сторон оснащены мономерным зеркалом заднего вида с одной рукой.

Потяните за встроенную ручку, чтобы открыть дверь. Лаконичный дизайн понятен с первого взгляда, включая дверные ручки в форме качели, дополнительные подлокотники для закрывания дверей и ручные стеклоподъемники.Кузов машины тонет вместо полых педалей, что удобно для педалирования, но после закрытия двери мешает паз. Сиденье прямо над крылом переднего колеса не имеет мер по амортизации, а традиционное сиденье дивана не имеет чувства обертывания.

В салоне УАЗ-452 применена псевдоцентральная компоновка приборной панели. Спидометр находится посередине центральной консоли. Перед рулем рядом расположены четыре небольших столика, а функциональные клавиши еще менее жалкие.Я думаю, что такой дизайн очень подходит для сражающейся нации, и он будет готов, когда нажмешь на акселератор, независимо от его скорости. Трехспицевое рулевое колесо в форме звезды простое и практичное, для комфортного управления оснащено сферической рукояткой переключения передач. Моторный отсек в кабине занимает много места, передний ряд может использовать только компоновку сидений 1+1. , а задняя часть кузова вмещает до 8 пассажиров.

Откройте моторный отсек посередине кабины, вы увидите 2.Автомобиль оснащен 4-литровым бензиновым двигателем ЗМЗ-451М1, максимальной мощностью 72 лошадиные силы, оснащенным 4-ступенчатой ​​механической коробкой передач, максимальная скорость по бездорожью 95 км/ч. Базовая комплектация автомобиля – привод 4х4, также можно выбрать задний привод.

Легкий грузовой автомобиль УАЗ-452 имеет собственную массу 1,76 тонны, грузоподъемность 0,8 тонны, общую длину 4,36 метра, ширину 1,94 метра и высоту 2,1 метра. Боковая часть кузова автомобиля изогнута и выпукла, а общая форма напоминает большой хлеб только что из печи.Посередине правой стороны кузова автомобиля находится распашная дверь, а в двери есть окна, которые можно открыть, сдвинув.

Имеется только окно с левой стороны кузова без двери. Задняя часть представляет собой двустворчатую дверь в виде листа лотоса. Каждая дверь оснащена фиксированным окном. С каждой стороны сзади есть набор красных задних фонарей. Нижний бампер представляет собой сегментированную комбинацию сращивания, а задний фонарь встроен в каждый из бамперов с обеих сторон, а центр средней части отсоединен крюком прицепа.

Передние и задние колеса автомобиля изготовлены из демпфирующих многолистовых рессор и цилиндров с гидравлической стабилизацией. Ненесущий кузов спрятан в круглом кузове, что придает автомобилю большую безопасность и внедорожные качества. Запасное колесо автомобиля спрятано под задней частью рамы, а выхлопное отверстие также находится в задней части автомобиля.

Хорошие внедорожные характеристики являются стандартом для грузовых автомобилей. УАЗ-452 имеет максимальный набор высоты 57%, уклон 30%, траншейный пролет 0.5 метров, а глубина брода 0,55 метра. Данные о вертикальном препятствии 0,3 м немного занижены, но понятно, что это все-таки всего лишь фургон.

Добавить комментарий

Ваш адрес email не будет опубликован.
