Почему трактор «Т-16» называют неубиваемым самосвалом «задом наперед»
Почему «Т-16» называют неубиваемым самосвалом «задом наперед» и почему на рынке он стоит дороже иной легковушки ЭТО самоходное шасси, в народе — «шассик», делали на Харьковском тракторном заводе. Выпуск начался в 1961-м году и продолжался шесть лет. «Т-16» – глубокая модернизация самоходного шасси ДСШ-14. От предшественника отличался новым типом двигателя, шинами низкого давления, выносными цилиндрами и навесной гидросистемой. Прозвище «Т-16» получил «попрошайка» — из-за того, что вытянутый вперед кузов напоминает ладонь. И хотя минуло более 50 лет с начала выпуска – трактор в тренде у фермеров в России, Украине. Белорусские аграрии его используют для мелких работ. Знаток сельскохозяйственной техники директор УО «Могилевский центр повышения квалификации руководящих работников и специалистов» Яков Яроцкий посоветовал мне ознакомиться с моделью подробнее.
Он говорит, что в хозяйствах, где «Т-16М» еще остался, – он на вес золота. Чем же так полюбилась легендарная модель?
ВТОРОЙ год работает за рулем легендарной техники молодой тракторист-машинист Андрей Сербаев: «Машина — проще некуда. Двухцилиндровый двигатель, много места для разворота не нужно. Иногда, правда, ломается, но запчасти достать не проблема».
На опытной станции «Т-16» используется и на других работах: перевозит в теплицы торф, грунт. Кстати, меня удивило то, что год выпуска – 1980-й. Но техосмотр прошел. И практически все детали на нем родные.
ЗАВОД изготовил около 600 тысяч экземпляров«Т-16». Его использовали как универсальную машину для заготовительных и приусадебных работ. Главное достоинство — отличная проходимость на почвах повышенной влажности.
Дорожный просвет — 560 миллиметров, масса – 1685 килограммов. Современные легковушки весят порой больше такого трактора!На агрегате использовали предкамерный метод смесеобразования. Из плюсов: солярка сгорала с небольшим коэффициентом избытка, меньше изнашивались детали двигателя. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке, занимала она до 35 процентов объема камеры сгорания.
Мотор состоял из систем питания, пуска, охлаждения и смазки, кривошипно-шатунного механизма, а также механизма газораспределения. Двигатель имел топливный фильтр, пластинчато-щелевой фильтр и фильтр тонкой очистки.
НА «шассик» устанавливали жесткий каркас – чтобы при опрокидывании механизатор не пострадал. В более поздних версиях он получил крышу, двери и панели со стеклами. Летом быстросъемные элементы демонтировали.
Каркас сваривали из прямоугольных труб, соединенных болтами. Его крыша для вентиляции могла фиксироваться в приподнятом положении.
Изначально трактор предназначался для работы с пропашными культиваторами, уборочными машинами и опрыскивателями в овощеводстве. Удобен «шассик» был для сельских бригад малого состава. Его использовали как привод циркулярных пил, генераторов, лебедок, на нем перевозили и стройматериалы. Делали к нему больше пяти видов сменного оборудования: малогабаритный погрузчик, сенокосилку, компрессорную станцию, опрыскиватель, стогомет и другие.
Спереди «шассика» на раме находились места креплений. На них устанавливали особые устройства, мотопилы, дорожные щетки, сенокосилки, погрузчики различных вариаций, грузовую платформу и дополнительные агрегаты.
Подобная конструкция — отличный обзор междурядий и органов орудий с места водителя. Устойчивость в «Т-16» поддерживалась благодаря смещенному к задним колесам центру тяжести.
Однако из-за того, что кузов располагается спереди, а сама кабина сзади, — трактор походил на мини-самосвал. Только двигался он задом наперед. К тому же в некоторых хозяйствах наращивали борта на кузове. Из-за этого при перегрузке, допустим, минеральными удобрениями обзор значительно ухудшался. Тракторист мог точно видеть, куда он ехал, только высунувшись из кабины и держась за руль. Естественно, что заметить препятствие, небольшой камень, яму из кабины он мог с трудом.
Правда, о таких фактах нигде официальных упоминаний я не нашел. Об этом узнал из бесед со старожилами на Полесье. Тракторист мог пренебречь техникой безопасности для того, чтобы быстрее перевезти весь груз. Приходилось выжимать из техники все силы.
В 1967-м году с конвейера пошел «Т-16М». Он получил 25-сильный двигатель и улучшенную коробку передач. На трактор стали устанавливать каркасную кабину с дверями и тентом. Производство «Т-16М» продолжалось до 1995 года. Минимальная скорость модификации была понижена до 1,6 километра в час.
ОДНОЗНАЧНО определить стоимость «Т-16М» весьма затруднительно, поскольку эту модель уже не выпускают. Однако варианты в хорошем состоянии или после капремонта встречаются. Средняя цена на рынке объявлений – 1200 условных единиц. Предлагаются модели с документами и без. География — Минская область. Хотя встречаются из Брестчины, Витебщины. Причем предложения свежие – несколько дней назад. И выглядят отдельные экземпляры достаточно презентабельно: недавно покрашены.
Но при покупке нужно все-таки учитывать не одну только внешность. Следует убедиться в работоспособности функциональных узлов и механизмов трактора, узнать о дате проведения капремонта и постараться найти видимые недостатки. Неплохо спросить: где раньше работал? Возможно, на основании этого можно сделать вывод: что меняли и ремонтировали.
Любопытно: запчасти предлагают в ассортименте даже сейчас.
Хотя поменьше, чем у гигантов-производителей. Но обзванивать магазины и лихорадочно цепляться за каждый контакт в объявлении не придется. Важен еще один факт: немногие запчасти для «Т-16» должны быть оригинальными. В отличие от того же «Кировца» или «ЧТЗ».
«Т-16М» я отыскал в Минской областной сельскохозяйственной опытной станции НАН Беларуси. Поля ее находятся возле деревни Натальевск, что под Червенем. Здесь как раз и работал трактор. Надежда Курейчик, заведующая отделом картофелеводства, кандидат сельскохозяй- ственных наук, хвалит технику:
— Выращиваем оригинальные семена картофеля. Суперсуперэлиту. Ее потом продаем в хозяйства. Сортопрочистки в поле – ответственный момент. Нужно вырвать все подпорченные клубни – этим занимаются наши работницы. А вывозит с поля забракованный материал «Т-16». Другой нам не подойдет. А этот свободно проходит между рядами и не повреждает посевы – очень важно.
— В больших хозяйствах «Т-16» не используется. Нам же он удобен, так как объемы работ маленькие.
Да и расход топлива небольшой: до 20 литров солярки за полный рабочий день. «Т-16» используем в межсезонье: с марта-апреля по сентябрь, — заключает главный инженер Евгений Спариж.
Трактор, по его словам, можно и переоборудовать – присоединить прицеп, косилку навесить. Для фермерских хозяйств очень удобно.
На одном из сайтов интернет-пользователь под ником Тимофоныч с восторгом поделился, что «Т-16» немало в подсобных хозяйствах: «Недавно, проезжая в районе Радошковичей — Вязынки, видел его чуть ли не в каждом третьем дворе. Машинка неубиваемая, и, судя по всему, очень востребованная хозяином-частником».
Кстати, «Т-16» все еще в производстве. Его делает Харьковский завод самоходных шасси, только под другими названиями — самоходные шасси СШ-2540 и ВТЗ-30СШ.
Как видим, делу «Т-16» верно служат его дети-последователи. Кстати, по дизайну они мало отличаются от своего легендарного предшественника. В отличие от современных «Кировцев» или «ДТ», где лишь отдельные черты отдаленно напоминают их дальних родственников.
Фото автора
Т-16/16МГ. Универсальный трактор «попрошайка»: mexanizm — LiveJournal
С момента прекращения производства Т-16МГ прошло уже более 20 лет, но до сих пор этот трактор не редкость на просторах нашей страны, особенно – в сельской местности.
Многие хоть раз видели необычный трактор, как правило, с грузовой платформой, расположенной спереди кабины. За эту особенность он получил народное название «попрошайка». Вторым именем, данным народом было – «шассик».
Изначально конструкция Т-16 рассматривалась в качестве самоходного универсального шасси для различных сельскохозяйственных агрегатов. Так как мощность была небольшой, для пропашных работ он не годился, а вот для прополочных, опрыскивателей, кормозаготовки, сельскохозяйственные самопогрузчики, стогометания – вполне.

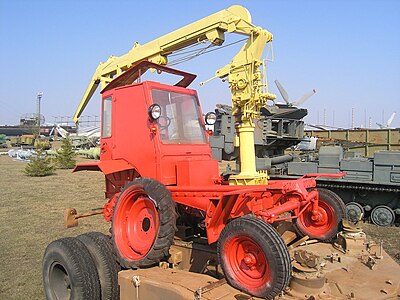

Работал трактор не только в селе, но и в городе, в основном в качестве техники дорожных и коммунальных предприятий – уборка дороги нанесение разметки, гидравлические подъемники и даже краны – манипуляторы встречались, построенные на его основе.
Несмотря на универсальность этого трактора, чаще всего он использовался как сельский грузовик, с кузовом впереди и отличной проходимостью. Расстояние от земли до самой нижней точки трактора составляет более полуметра. Такое расстояние называется агротехническим просветом, по аналогии с клиренсом у автомобиля. Большим плюсом была еще и маневренность.
Грузоподъемность невелика, 750 килограмм. Да и объемного много не погрузишь, кабина то сзади, но другого подобного грузовика найти сложно.
Производство Т-16 началось в 1961 году в Харькове. Поначалу устанавливался двигатель мощностью всего в 16 л.с. Это двухцилиндровый дизельный мотор, четырёхтактный с воздушным охлаждением. У него есть интересная особенность – предкамерное смесеобразование, в головке блока есть вставки- предкамеры. Поршень тоже не ровный, в его донце сделано углубление.
Коробка передач 7 – ступенчатая механическая, тоже своеобразная – валы в ней расположены поперек относительно продольной оси, а крутящий момент от двигателя передается конической шестернёй. Вот как это выглядит на схеме.
Такая конструкция позволила сделать трансмиссию очень компактной. Интервал скоростей – от 3.7 км/час до 19.5 км/час. Реверсная передача была всего одна. Так же есть вал отбора мощности.
Рулевое управление могло быть как механическим, так и гидравлическим, где передние колёса поворачивались гидроцилиндром.
Т-16 производился 6 лет, с 1961 по 1967, затем появилась модификация Т-16М, с более мощным мотором в 25 л/с, благодаря чему расширился диапазон скоростей – от 1.6 км/час (появился демультипликатор) до 23 км/час. На этой модификации появилась и простенькая кабина- каркас.
С середины восьмидесятых появилась обновленная версия Т-16МГ.
Мотор усовершенствовали, хотя мощность осталась прежней. Скорость выроста до 40 км/час, появилось три вала отбора мощности, и более удобная, (если вообще это слово к ней подходит), кабина. Последние «попрошайки» покинули заводские ворота в 1995 году.
Характеристики Т-16. Обзор трактора Т-16 ХТЗСШ
Разместите заявку на покупку техники или запчастей для спецтехники!
отправить заявкуВаша заявка отправлена.
Источник фото: dic.academic.ruФото Т-16
Технические характеристики Т-16, масса
Эксплуатационная масса | 1 685 кг |
Дорожный просвет | 560 мм |
Скорость движения вперед | 5,0-15,6 км/ч |
Количество передач (вперед/назад) | 4/4 |
Особенностью трактора Т-16 является необычное расположение кабины и силового агрегата: двигатель находится сзади кабины, а она в свою очередь установлена перед кузовом.
Такой вариант размещения позволяет хорошо видеть с водительского места рабочие органы и обрабатываемою зону.
Малые габариты, а также широкий ассортимент доступного навесного оборудования сделали трактор Т-16 популярным среди промышленных и сельскохозяйственных предприятий.
Двигатель
Модель двигателя | Д-16 |
Мощность | 16 л.с. (13 кВт) |
Расход топлива | 274 г/кВт*ч |
Частота вращения коленвала | 1 750 кВт |
Тип охлаждения 2-цилиндрового двигателя с непосредственным впрыском, которым оборудовались тракторы Т-16, — воздушное. Конструкция силового агрегата не позволяла установить предпусковой подогреватель. В связи с этим возникали проблемы с запуском двигателя при низкой температуре воздуха.
Расход топлива в 274 г/кВт*ч считается довольно низким: этого удалось достичь благодаря тому, что в силовом агрегате трактора Т-16 было использовано предкамерное смесеобразование.
Источник фото: agromania.com.uaСуществует две модификации трактора Т-16
Из особенностей конструкции дизельного двигателя Д-16 можно отметить, во-первых, его расположение (сзади), во-вторых, в качестве остова использован картер корпуса.
Модификации Т-16
С 1967 года на заводе в Харькове начали выпускать модель Т-16М, масса которой — 1,8 тонны. Ее основным отличием стало наличие замедлителя хода, с помощью которого минимальное значение рабочей скорости трактора составило 1,6 км/ч. Также модель оснащалась более мощным двигателем Д-21А (22 л.с./18,4 кВт). Производилась модель до 1995 года.
На смену ей пришел более легкий трактор Т-16МГ (1,7 тонны) с доработанным силовым агрегатом. Установка модернизированного двигателя позволила увеличить транспортную скорость модели до 40 км/ч.
| Характеристики | Трактор Т-16 | Трактор Т-16М | Трактор Т-16МГ |
Модель двигателя | Д-16 | Д-21А1 | Д-21А1 |
Мощность | 13,4 кВт (16 л. | 18,4 кВт (22 л.с.) | 18,4 кВт (22 л.с.) |
Номинальная частота вращения коленчатого вала | 1 750 кВт | 1 800 кВт | 1 800 кВт |
Расход топлива | 274 г/кВт*ч | 253 г/кВт*ч | 253 г/кВт*ч |
База | 2 500 мм | 2 500 мм | 2 500 мм |
Дорожный просвет | 560 мм | 560 мм | 560 мм |
с.)Габариты
| Характеристики | Трактор Т-16 | Трактор Т-16М | Трактор Т-16МГ |
Длина | 3 820 мм | 3 700 мм | 3 700 мм |
Ширина | 2 000 мм | 2 000 мм | 2 500 мм |
Высота | 2 600 мм | 2500 мм | 2500 мм |
Масса | 1 685 кг | 1 810 кг | 1 795 кг |
Техническое обслуживание
Продольная база трактора Т-16 составляет 2 500 мм.
В сочетании с малым радиусом поворота это обеспечило высокую маневренность трактора при эксплуатации в ограниченном пространстве или в закрытом помещении.
Главным недостатком модели трактора Т-16 можно назвать конструкцию двигателя, которая не предусматривает установку предпускового подогревателя. Это чревато тем, что при температуре воздуха ниже минус 100С машина с большой долей вероятности не заведется.
Вторым недостатком можно назвать уменьшение числа производимых запчастей для этой модели. А это всегда чревато проблемами при ремонте машины.
Источник фото: commons.wikimedia.orgФото Т-16
Несмотря на наличие минусов владения данной моделью, плюсов гораздо больше. Это и низкая стоимость трактора, и рабочая универсальность, и хорошая ремонтопригодность. Большой выбор навесного оборудования для машины позволяет использовать его в абсолютно разных сферах деятельности.
Немаловажным является тот факт, что имеется возможность самостоятельного обслуживания Т-16.
Несмотря на кажущуюся простоту конструкции, все узлы и агрегаты трактора обладают увеличенным рабочим ресурсом.
Аналоги
Исходя из основных технических характеристик, к числу аналогов можно отнести следующие модели: ХТЗ Т-16, МТЗ 320, МТЗ 320.4М, МТЗ 320.4, ВТЗ Т-25А, МТЗ 421, ХТЗ Т-25, МТЗ 410, МТЗ 311M, МТЗ 321M.
Видео
Видео — с канала ильназ Галиев
Трактор Т 16, СШ 2540
Купить запчати на трактор Т 16
Трактор Т-16 – колесное самоходное шасси, которое создавалось для сельскохозяйственных работ связанных с овощеводством и полеводством, а именно: для опрыскивания, культивации и уборки урожая. На деле же трактор получил распространение в строительстве, как маневренная и легкая машина для перевозки грузов на прицепе или платформе, и привод для оборудования, такого как лебедки, циркулярные пилы или сварочные агрегаты. Также агрегат очень востребован в сельском хозяйстве – он используется как сенокосилка, самопогрузчик, стогометатель, экскаватор, культиватор, а также применяется для рыхления, пахоты и боронования почвы.
Устройство Т-16
Особенность этой модели и конструкционное отличие от других своих «сородичей» – местоположение трансмиссии и двигателя, они находятся сзади. Спереди расположена трубчатая рама, на которой устанавливается различное навесное оборудование.
Колеса у машины различной величины, смещенный центр тяжести в оси ведущих задних колес обеспечивает оптимальное сцепление с дорогой. Для удобства некоторых работ, например в междурядьях, устройство трактора позволяет изменить ширину колеи как задних, так и передних колес.
Двигатель трактора — Д-16, четырехтактный двухцилиндровый дизельный с воздушным охлаждением и предкамерным методом смесеобразования. Состоит из механизма газораспределения, кривошипно-шатунного механизма и систем смазки, питания, пуска (стартер) и охлаждения.
Работа привода механизмов обеспечивается двумя ВОМ (валами отбора мощности) – основным и синхронным. Технические характеристики управления навесными устройствами:
- гидравлическая система оснащена двумя силовыми выносными цилиндрами;/li>
-
стационарные машины комплектуются приводным шкивом.
/li>
/li>Трансмиссия:
- коробка передач – механическая, семиступенчатая, четырехходовая с прямозубыми шестернями и поперечным расположением валов;/li>
- сцепление – фрикционное, сухое, постоянно замкнутое, однодисковое./li>
Ходовая часть – сварная конструкция, включающая в себя: задний и передний брус и правую и левую трубу, которые эти брусья соединяют. Для установки навесного оборудования применяются отверстия трубчатой рамы (передние) и специальные площадки, расположенные на ходовой части.
Завод-изготовитель
Трактор Т-16 – модернизация ДСШ-14, усовершенствованная и дополненная украинским СКБ. Изготавливался он в середине прошлого века с 61 по 67 год на Харьковском заводе по производству самоходных шасси. За все время выпуска было произведено более 63 тыс. машин.
Модификации
-
Т-16М – первая модель на базе Т-16 с более мощным двигателем (25 л. с.), усовершенствованной коробкой передач и каркасной кабиной./li>
- Трактор Т-16 МГ – первая самоходка этого класса вышла в 1986 г. Модель получила модернизированные механизмы, узлы и новый дизельный двигатель, а также закрытую кабину./li>
с.), усовершенствованной коробкой передач и каркасной кабиной./li>Всем известный необычный Советский трактор Т 16 | Техника времен СССР
Всем известный необычный Советский трактор Т 16Времена Советского Союза вспоминаются не только дефицитом в магазинах, пионерами и дешевым бензином. Есть ещё один неотъемлемый атрибут этого времени, это трактора. Их было достаточно много, гусеничные и колесные, мощные и не очень, большие и маленькие и т.д. Обо всех мы со временем поговорим на канале Техника времен СССР, но сегодня обсудим трактор, который называется Т-16.
Всем известный необычный Советский трактор Т 16Всем известный необычный Советский трактор Т 16Всем известный необычный Советский трактор Т 16Первая модель трактора Т-16 появилась в 1961 году и своим необычным внешним видом он сразу привлёк внимание.
Выпуск был налажен на Харьковском тракторном заводе. Странность конструкции заключалась в том, что трактор имел грузовую платформу, которая располагалась перед кабиной водителя т.е. спереди. Двигатель установленный на трактор был дизельный двухцилиндровый мощностью 16 л.с. Трансмиссия семиступенчатая, четыре передачи вперёд и три назад. Максимальная скорость движения 18 км/ч. Масса трактора 1.7 тонны.
Трактор Т-16 обладает очень хорошей проходимостью, что ценится при работе на мягком грунте. Трактор планировали использовать в овощеводстве, но благодаря хорошим проходным способностям его стали применять для перевозки различных грузов в труднодоступные места. Т-16 был прост в обслуживании, достаточно экономичен и неприхотлив. Советским инженерам в полной мере удалось создать легкий трактор, который обладал множеством преимуществ и стал очень популярным во многих областях. Трактор в различных модификациях выпускался вплоть до 1995 года.
За время производства было сделано около 600 тысяч штук. Этот трактор и в наше время можно встретить в сельских районах нашей страны.
Читайте также:
Почему мотоцикл ИЖ Планета Спорт считается самым лучшим в Советском Союз
Необычный одноосный тягач СССР о котором мало кто знает
Он поднимал сельское хозяйство СССР, трактор Т 74
Его мало кто видел, полугусеничный тягач Kettenkrad HK 101
Какой грузовик лучше ЗИЛ-130 или ГАЗ-53
Если статья Вам понравилась подписывайтесь на канал и поставьте лайк.
Заходите на канал Техника времён СССР, там много всего интересного.
Т-16 (трактор) — это.
.. Что такое Т-16 (трактор)? У этого термина существуют и другие значения, см. Т-16. Т-16МГ, используемый для нанесения дорожной разметки.Самоходные шасси Т-16, Т-16М, Т-16МГ
Т-16
Тракторное самоходное шасси Т-16 («шассик»,«дашечка»,«попрошайка»,«шайтан») выпускался Харьковским заводом тракторных самоходных шасси с 1961 по 1967 год. Разработка Т-16 является результатом модернизации самоходного шасси ДСШ-14, проекты разрабатывались в СКБ по тракторным самоходным шасси в г. Харькове. За период выпуска было изготовлено почти 600 тысяч экземпляров Т-16. И в настоящее время трактор пользуется большим спросом у сельских жителей в качестве универсальной машины для приусадебных и заготовительных работ.
Самоходное шасси Т-16 имело небольшой двухцилиндровый дизельный двигатель мощностью 16 л.с., с необычным для тракторов расположением сзади водительского места, 7-ми ступенчатую коробку передач, и до 3-х (в зависимости от комплектации и года выпуска) ВОМ (вал отбора мощности — служит для передачи крутящего момента на навесное оборудование).
Т-16 обладает высокой проходимостью. Рабочее место тракториста — открытое, без кабины либо навеса.
Спереди на раме шасси имеются места креплений для установки различного дополнительного оборудования: грузовой платформы-самосвала; погрузчиков разных типов; мотопилы; грейдерной лопаты и дорожной щётки, устанавливаемых под рамой, сенокосилки и прочего. Они приводились в действие валами отбора мощности. Т-16 изначально был предназначен для работы в овощеводстве с опрыскивателями, пропашными культиваторами и уборочными машинами, но получил гораздо большее распространение как небольшой развозной грузовик повышенной проходимости. Особенно удобны Т-16 был для небольших сельских строительных бригад, где мог использоваться для перевозки стройматериалов, а также для привода строительных механизмов: лебёдок, сварочных генераторов, циркулярных пил. Для Т-16 было разработано и выпускалось большое количество сменного оборудования: сенокосилка, стогометатель, малогабаритный погрузчик-экскаватор, самопогрузчик (обеспечивающий погрузку сыпучих и штучных материалов в свой кузов), опрыскиватель, компрессорная станция и др.
| Характеристики Т-16 | Значение |
|---|---|
| Годы выпуска | 1961-1967 |
| Общее количество выпущенных машин, шт | 63 500 |
| Мощность двигателя, л.с. | 16 |
| Эксплуатационная масса, кг | 1685 |
| Число передач вперёд/назад | 4 / 4 |
| Скорость движения вперёд, км/ч | 1,50-17,5 |
Т-16М
Т-16М с закрытой кабиной, характерной для модификации Т-16МГПосле модернизации самоходное шасси получило двигатель мощностью 25 л.с., новую коробку передач и новый индекс Т-16М. Появилась возможность установки каркасной кабины с тентом и дверьми. Т-16М производился с 1967 по 1995 год. Минимальная скорость «шассика» Т-16М на передаче через ходоуменьшитель составляла всего 1,6 км/ч, что делало его практически незаменимым как в сельском хозяйстве, так и в коммунальных или дорожно-строительных работах.
