Культиватор Top Down моделей TD 400, 500, 600, 700 и 900

Это, в свою очередь, приводит к необходимости поиска новых технологий, которые позволили бы в определенной мере компенсировать возрастающие финансовые затраты на горюче-смазочные материалы, энергосредства, сельскохозяйственную технику и технологические материалы.

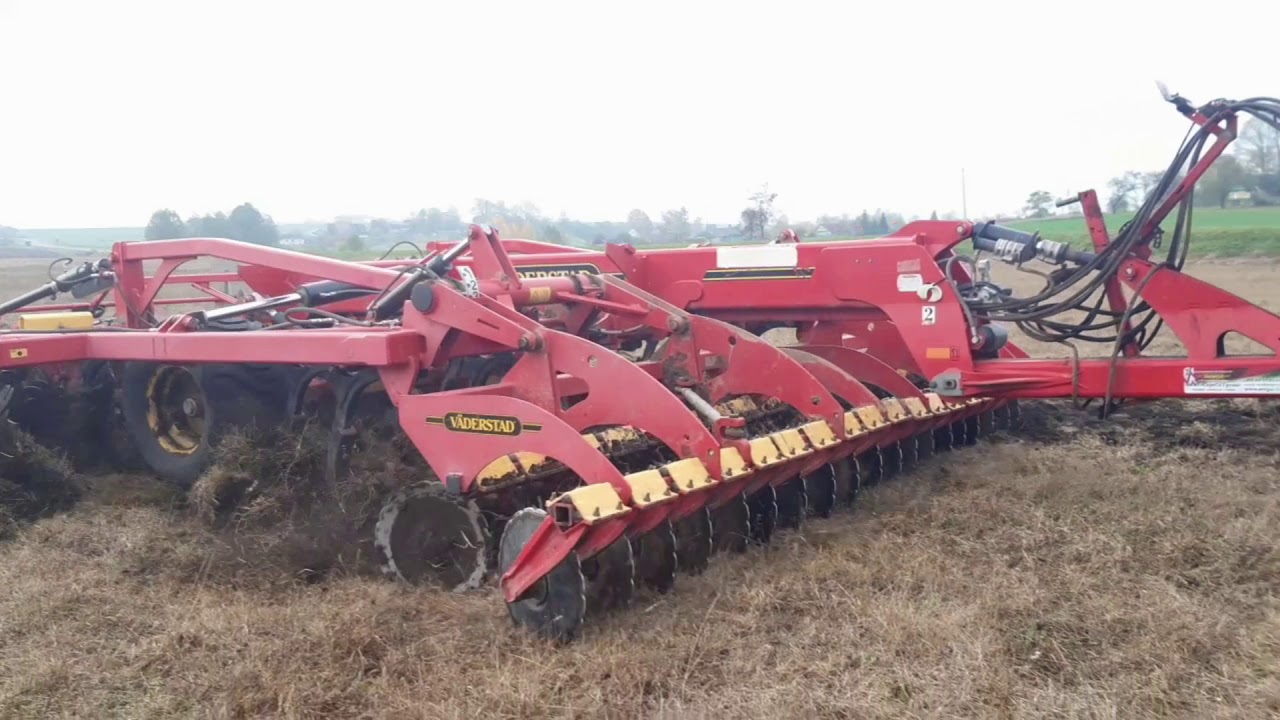

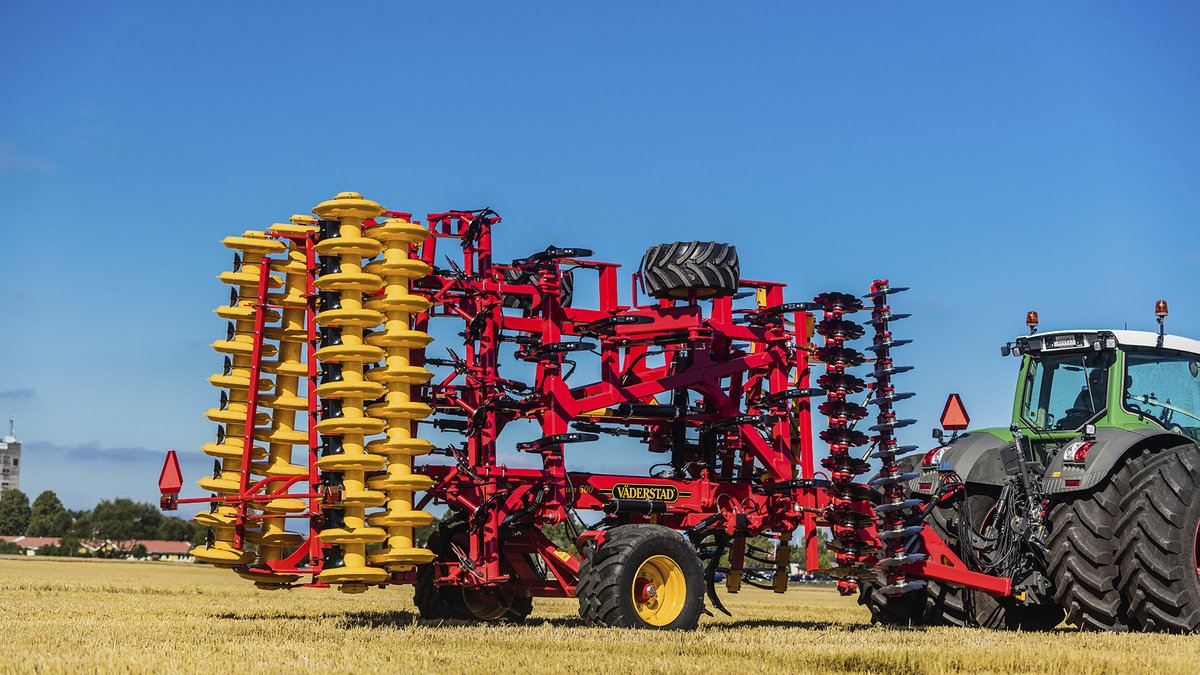

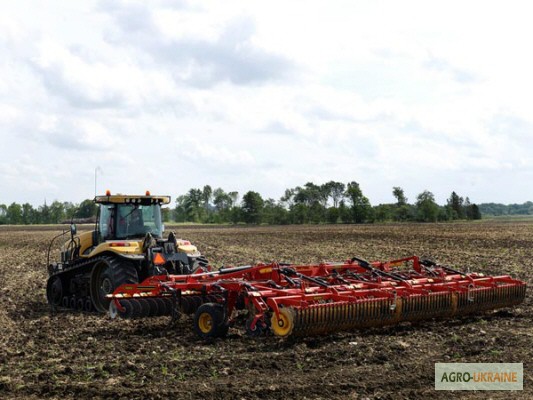

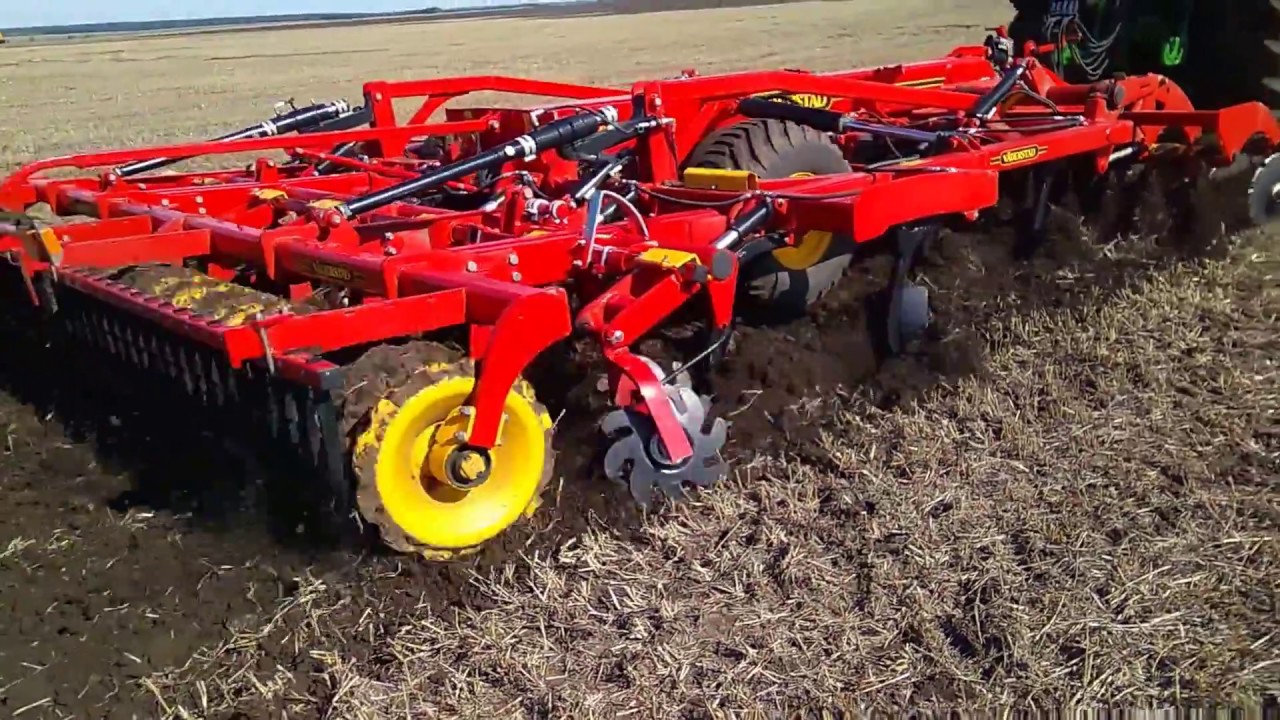

Рис.1. Культиватор Top Down TD 400 в работе

В связи с этим соответствующим образом действует один из ведущих мировых производителей сельскохозяйственной, в том числе и почвообрабатывающей, техники фирма «Väderstad-Verken AB» (Швеция). Не вступая в дискуссию «пахать или не пахать», она по-своему решает стратегический вопрос, какой должна быть машина, чтобы гармонично вписываться в любой севооборот, надежно и качественно осуществлять технологический процесс возделывания почвы в широком спектре почвеннометеорологических условий и технологий.

В 2009 году УкрНИИПИТ им. Л. Погорелого проводил полевые наблюдения за работой культиватора многоцелевого назначения Top Down моделей TD 400-900 производства фирмы «Väderstad-Verken AB».

Наблюдения проводились в разных хозяйствах, на разных фонах. Основные технические показатели моделей культиватора приведены в таблице 1.

Табл. 1. Основные технические показатели культиватора
Название показателя	Значение показателя
1	2	3	4	5	6
Марка	TD 400	TD 500	TD 600	TD 700	TD 900
Тип	Прицепной
Агрегатируется, мощность трактора, кВт	150-175	180-220	220-260	260-310	330-440
Рабочая скорость, км/ч	10-15
Конструкционная ширина захвата, м	4,0	5,0	6,0	7,0	9,0
Глубина возделывания, см:
– поверхностное возделывание	5-6
– предпосевное возделывание	5-8
– возделывание зяблевой пахотой	10-15
– основное возделывание	25-30
Количество обслуживающего персонала, чел.	1
Габаритные размеры, мм
в рабочем состоянии:
– длина	8670	8720	8670	8720	8670
– ширина	4400	2620	5300	3000	6200
– высота	1600	2630	1600	3200	1600
в транспортном состоянии:
– длина	8720	8670	8720	8670	8720
– ширина	3000	7120	3000	9560	5000
– высота	3600	1600	4000	1600	4000
Колея, мм	2100	2100	2400	2400	3150
Транспортный просвет, мм	400
Масса, кг	6200	6900	8850	9650	13000
Удельная масса, кг/м	1550	1380	1475	1378	1444
Нагрузка на прицепное устройство, кг	800	800	1000	1000	1010
Количество дисков, шт.	30	38	46	54	72
Количество дисков, шт./ м	7,5	7,6	7,7	7,7	8,0
Количество культиваторных лап, шт.	14	18	22	26	35
Количество культиваторных лап, шт./ м	3,5	3,6	3,7	3,7	3,5

Технологические особенности культиватора

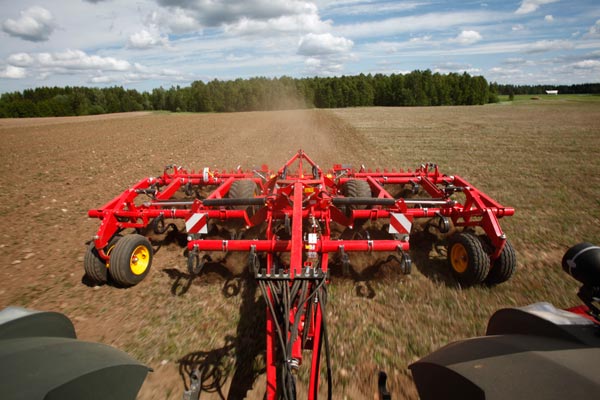

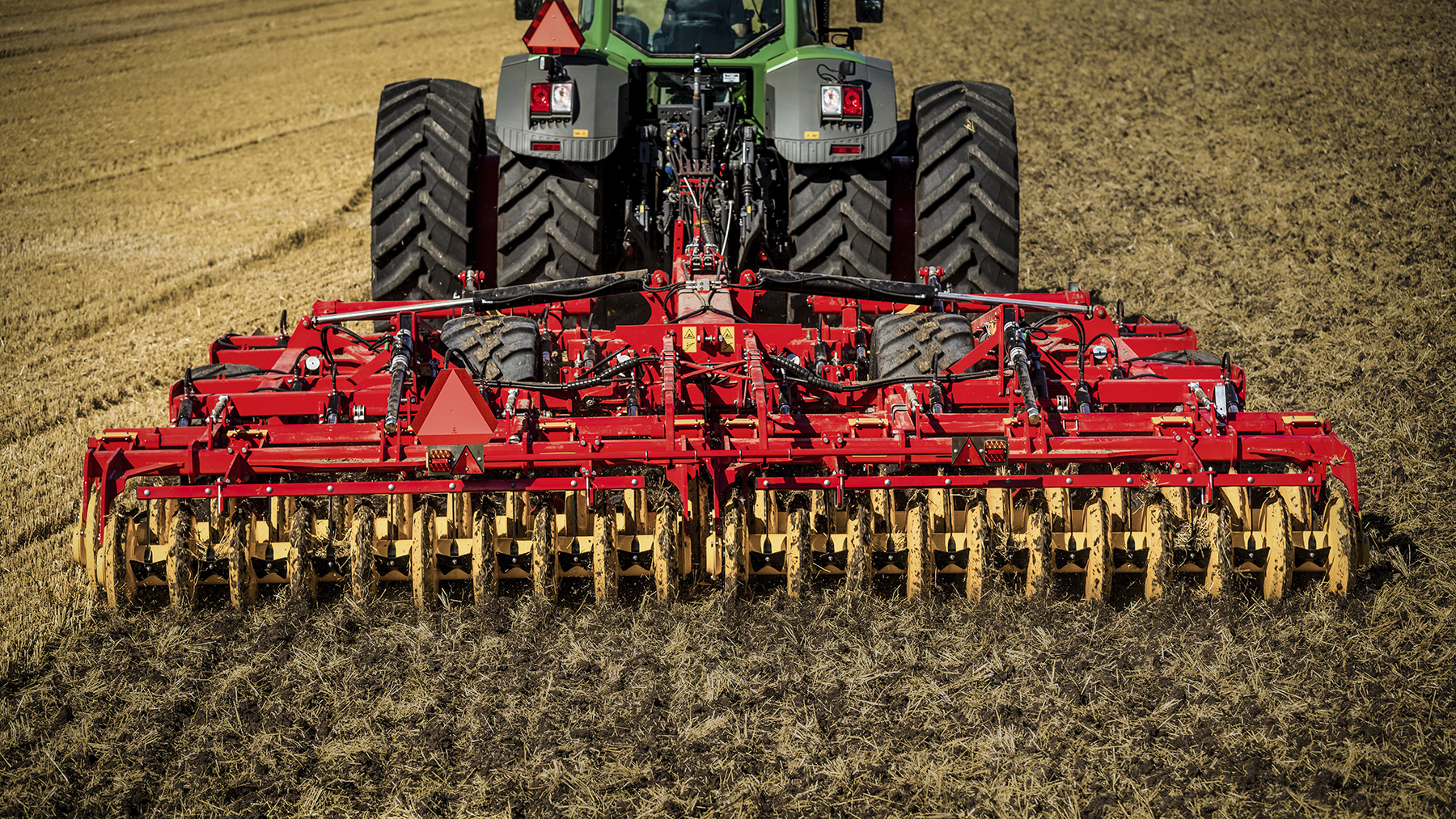

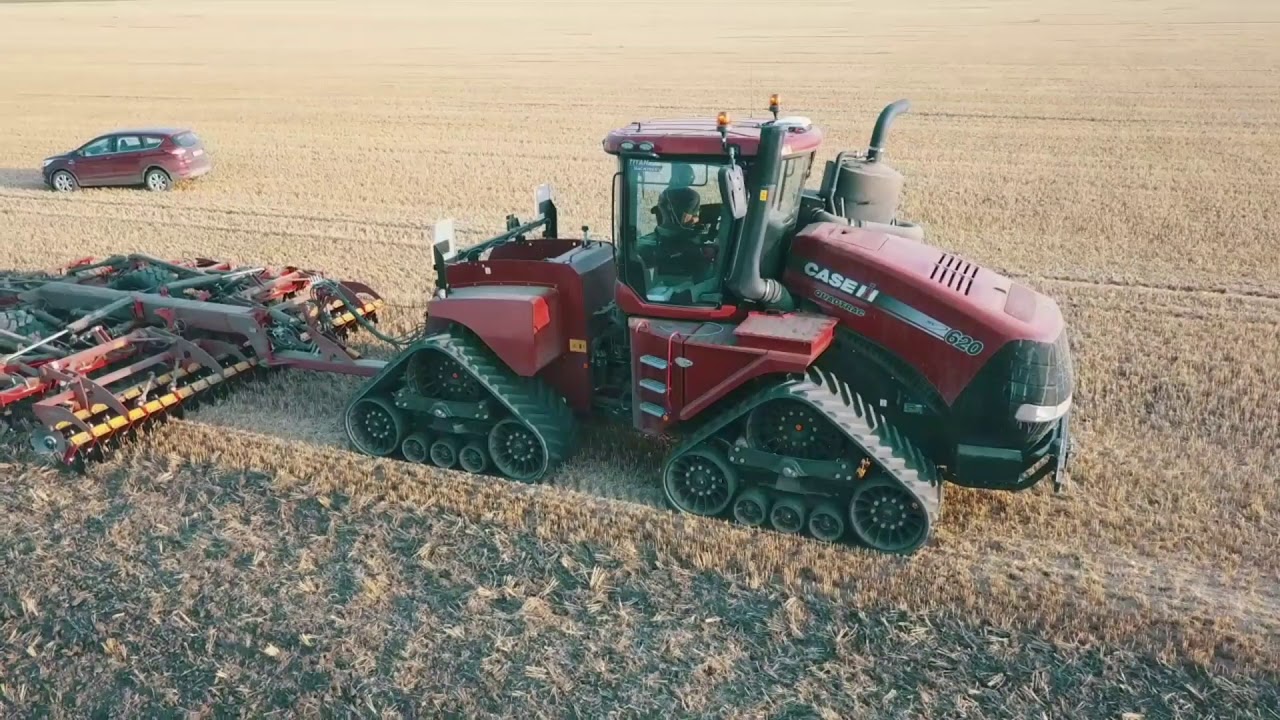

Рис 2. Культиватор Top Down TD 900 в работе

Технологическая схема этой машины удачно сочетает в себе уже хорошо известные и широко применяемые в мировой практике передовые технологические приемы возделывания почвы и почвообрабатывающие рабочие органы. В этом механизме такое сочетание обладает определенной спецификой: диски впереди гарантируют работу культиватора при любом состоянии обрабатываемой поверхности, в любых, даже насыщенных исключительно большими объемами растительных остатков условиях, а тяжелый каток сзади обуславливает качество обрабатываемого горизонта почвы. Это может показаться излишним, но такая конструкция гарантирует высокое качество выполнения технологического процесса, на что и рассчитана технологическая концепция культиватора TopDown. Во время работы культиватора одновременно выполняются четыре технологические операции, а именно:

дискование поверхности почвы с одновременным измельчением растительных остатков и смешиванием их с поверхностным слоем почвы;
рыхление почвы пятью типами сменных культиваторных лап на глубину от 5 до 30 см, в зависимости от вида возделывания;
выравнивание разрыхленной поверхности и дополнительное измельчение комков ротационными звездоподобными дисками;
уплотнение разрыхленной и выровненной поверхности почвы рубчатыми катками (катки могут быть как стальными, так и резиновыми).

Первая операция выполняется коническими сплошными зубчатыми дисками (фото 4) с высокой режущей активностью и износоустойчивостью рабочей части, которыми славится фирма. Установленные эшелонированно, в два ряда в передней части культиватора, они обеспечивают интенсивное возделывание поверхностного слоя почвы, перемешивая его с измельченными растительными остатками. Каждый из дисков крепится к брусу индивидуально с помощью специальных зажимов через резиновые амортизирующие элементы, которые обеспечивают надежное копирование дисками микрорельефа поля, а также предотвращает разрушение во время наездов на камни или другие инородные тела, которые могут находиться в почве. Диски при этом имеют подшипники закрытого типа и не смазываются.

При любых условиях (неравномерное накопление на поверхности поля растительных остатков, низкая или высокая влажность и твердость почвы) эта группа рабочих органов обрабатывает и готовит поверхность поля для качественного проведения операции рыхления корнесодержащего слоя почвы.

Вторая операция выполняется разрыхлительными лапами долотообразного типа (фото 5), расположенными последовательно в четыре ряда на средних поперечных брусьях рамы культиватора. Каждая из лап шарнирно прикреплена к поперечной балке и оборудована гидравлическим ограничителем действующей на лапу силы сопротивления, благодаря чему во время наезда на препятствие (крупный камень, очень уплотненный грунт и т. п.), лапа отклоняется назад и вверх, избегая повреждения. В зависимости от условий работы и требований к возделыванию почвы, могут использоваться лапы разной ширины (50, 80, 120 мм) или глубиной захвата 300 мм.

Исходя из выбранной системы возделывания почвы или периода его проведения, а также согласно выдвинутым требованиям, культиваторные лапы могут осуществлять как локальное рыхление почвы долотообразными наконечниками на глубину от 1 до 30 см, так и сплошное рыхление стрельчатыми лапами. При этом корнесодержащий горизонт испытывает существенное обновляющее воздействие.

Третья операция осуществляется выравнивателем, который состоит из набора звездоподобных дисков (фото 6), установленных относительно поверхности земли таким образом, что нижние лепестки дисков, взаимодействуя с грунтом, приводят их во вращающееся движение, чем достигается равномерное поперечное разравнивание разрыхленного поверхностного слоя почвы. В любых условиях обработанная таким образом поверхность поля будет всегда иметь выровненный по ширине захвата и по ходу движения агрегата профиль.

Четвертая операция, заключительная, выполняется уплотняющими катками рубчатого типа (фото 6).

Каждая из секций катка набрана из отдельных полых колец, закрепленных на общем вале с резиновым демпфером.

Вал своими цапфами крепится на подшипниковых сопротивлениях. Обе секции катков установлены фронтально в один ряд за выравнивателями почвы. С целью предотвращения набивания почвы и растительных остатков, которое может привести к нарушению режима работы катка, между кольцами установлены чистики. Под действием рубчатых катков поверхностный слой почвы уплотняется до оптимального состояния, формируется мелковолнистая поверхность, в которой может максимально полно скапливаться атмосферная влажность и поддерживается оптимальный аэрационный режим.

За счет этого создаются благоприятные условия для повышения интенсивности протекания биохимических процессов в почве и накопление в ней питательных веществ. Компания специально рекомендует использование в Украине тяжелого металлического катка. В Европе на песчаных грунтах зачастую используется резиновый.

Результаты испытаний Каждая из названных групп рабочих органов оборудована гидрофицированными механизмами регулирования их активности, позволяющими в широких пределах устанавливать тот режим работы культиватора, который будет максимально полно отвечать требованиям следующей технологической операции. Данная система регулирования позволяет оператору своевременно корректировать качество выполнения технологического процесса и функционирование того или другого рабочего органа, не сходя с рабочего места.

Компания специально рекомендует использование в Украине тяжелого металлического катка

Все модели культиватора хорошо приспособлены к техническому и технологическому обслуживанию, отвечают требованиям к перевозке дорогами общего назначения (кроме модели TD 900, ширина которой в транспортном положении составляет 5 м при допустимом 3 м).

Условия проведения испытаний культиватора Top Down TD 400 на стерне после сбора ярового ячменя в сезоне 2009 года были довольно сложными и не характерными для осеннего периода (влажность в обрабатываемом слое грунта была в пределах 3,8-11,0% по сравнению с нормативными 12-27%, по исходным требованиям), но полученные результаты дополнительно подтверждает технологические возможности машины.

Качество работы культиватора Top Down TD 400, оснащенного долотообразными лапами с крылышками, в агрегате с трактором Case ΙΙΙ 310 Magnum определялись на трех разных скоростях движения – 6, 9 и 12 км/ч.

В результате агротехнической оценки культиватора (табл. 2) установлено, что качество основного возделывания почвы на трех разных скоростях отвечает всем агротехническим требованиям, даже при низком уровне влажности почвы. Количество комков размером 0-50 мм при глубине возделывания 14,0-15,9 см составляла 96,2-96,6% (согласно агротребованиям – не меньше 80%). Следует также отметить зависимость части заделанных растительных остатков от рабочей скорости агрегата. При увеличении скорости с 6 км/ч до 12 км/ч часть заделанных растительных остатков увеличивалась с 36,9 % до 63,1 %.

Растительные остатки ярового ячменя во время возделывания перемешивались по всей глубине обрабатываемого слоя почвы, но подавляющее большинство их находилось на глубине 0-12 см.

Гребенистость поверхности поля при этом отвечала технологической схеме культиватора.

Эксплуатационно-технологические показатели работы культиватора Top Down 400 определены в агрегате с трактором CASE III 310 Magnum (табл. 2). Агрегат работал на скоростях 6, 9 и 12 км/ч. При этом его производительность за час основного времени составила 2,46 га, 3,57 га и 4,83 га соответственно.

Конечно, для стабильного выполнения технологического процесса культиватором в указанных режимах энергосредство, с которым он агрегатируется, должно иметь мощность двигателя из расчета 35-45 кВт на один метр ширины захвата и соответствующие тяговые характеристики.

За период испытаний культиватора нарушений технологического процесса не наблюдалось. В структуре баланса времени при нормативной продолжительности смены время продуктивной работы занимает 82%, 81% и 80% , а время дополнительных работ (на выполнение поворотов) – 2,9% , 4,0% и 5,4% согласно указанным скоростям движения агрегата.

Коэффициент использования сменного времени равняется 0,82, 0,81 и 0,80, на что повлияло наличие вспомогательных операций, необходимых для непрерывности технологического процесса. Затраты времени на подготовительные работы и проведение ТО в структуре баланса времени занимают около 15%. Производительность за час сменного времени составляет 2,02 га, 2,89 га и 3,86 га соответственно. За период работы поломок агрегата не отмечено. Высокие эксплуатационные показатели машины в объединении с высокой технической надежностью обеспечивают выполнение нею значительных годовых объемов работ.

При нормативной годовой загрузке 200 ч и сроке службы культиватора 8 лет, рабочие затраты составляют 0,26 чел.-ч/га, прямые эксплуатационные затраты – 293,26 грн/га.

Величина прямых эксплуатационных затрат, связанных с работой культиватора TD 400 при разных годовых загрузках, изображена на рис. 8. Очевидно, что увеличение годовой загрузки в 3 раза, которое вполне реально, обеспечивает уменьшение прямых эксплуатационных затраты почти в 2 раза. Это позволяет ориентироваться на величину эксплуатационных затрат на уровне 150 грн/га.

Высокие эксплуатационные показатели машины в объединении с высокой технической надежностью обеспечивают выполнение нею значительных годовых объемов работ

Эксплуатационно-технологические показатели работы культиватора Top Down 900, определенные на скорости 9,2 км/ч в агрегате с трактором CASE III 530 STEIGER, оказались также довольно высокими (табл. 2). Его производительность за час основного времени – 8,06 га, за час сменного и эксплуатационного времени – 6,37 га, она прямо пропорционально отвечает отношению ширины его захвата к ширине захвата культиватора TD 400.

Расчет эффективности

Существующий типоразмерный ряд моделей культиватора Top Down, а именно TD 300, TD 400, TD 500, TD 600, TD 700, TD 900, позволяет удовлетворить нужды любого хозяйства, независимо от размеров землевладения и преобладающих севооборотов. Но это может быть реализовано при условии наличия в хозяйстве соответствующих энергосредств и высококвалифицированных специалистов.

Расчеты эффективности применения культиватора Top Down осуществлены для его моделей TD 400, TD 700 и TD 900 в сельскохозяйственных предприятиях с зернобобовым направлением специализации: озимый рапс, озимая пшеница, соя, кукуруза, яровой ячмень.

При расчетах нагрузки на сезон по культурам были учтены агротехнические сроки возделывания почвы, выращиваемых культур в севообороте, нормы выработки и коэффициент использования исследуемых моделей культиватора.

Эффективность использования средств механизации в значительной мере зависит от организации хозяйственной деятельности. Поэтому при расчетах потребности в машинах учитывалась нагрузка в пиковый период их работ. Для своевременного возделывания грунта, учитывая севооборот и размер земельных угодий хозяйства (2500 га), каждая из моделей культиватора Top Down (TD 400 – 1 шт., TD 700 – 1 шт, TD 900 – 1 шт.) обеспечит возделывание грунта в установленные агросроки.

Для хозяйства с размером сельскохозяйственных угодий свыше 4500 га необходимо 2 культиватора TD 400, TD 700 или 1 культиватор TD 900.

Для хозяйства размером 6000 га потребность в культиваторах Top Down составляет: TD 400 – 3 шт., TD 70 0 – 2 шт., TD 900 – 1 шт. Из рис. Стоит от метить, что наименьшие прямые эксплуатационные затраты на площади до 2500 га обеспечит применение культиватора TD 400, на площади от 2500 га до 4500 га – TD 700, а на площади от 4500 га до 6000 га – TD 900.

Табл. 2. Эксплуатационно-технологические показатели культиватора
Название показателя	Значение показателя
Дата 15.09.2009 г.
Модель культиватора	TD 400			TD 900
Скорость движения, км/ч	6,0	9,0	12,0	9,2
Ширина захвата культиватора, м	3,9	8,85
средняя глубина возделывания, см	15,9	14,0	14,0	8,3
среднеквадратичное отклонение, см	1,4	1,8	1,5	0,9
коэффициент вариации, %	8,8	12,8	10,7	10,8
Качество измельчения почвы, содержание комков по фракциям, %
– до 50 мм	96,6	96,2	96,5	5,5
– 50,1-100,0 мм	3,4	3,0	3,5	4,5
– больше 100,1 мм	0,0	0,0	0,0	0,0
Подрезание сорняков, %	100	100	100	100
Заделывание растительных остатков, %	36,9	59,0	63,1	78,2
Гребенистость поверхности поля, см	1,7	2,0	2,0	1,8
Продуктивность, га за час времени:
– основного	2,46	3,57	4,83	8,06
– сменного	2,02	2,89	3,86	6,37
– эксплуатационного	2,02	2,89	3,86	6,37
Эксплуатационно-технологические коэффициенты
– технологического обслуживания	1	1	1	1
– надежности технологического процесса	1	1	1	1
– использование сменного времени	0,82	0,81	0,80	0,79
– использование эксплуатационного времени	0,82	0,81	0,80	0,79

Выводы

Исходя из выполненного анализа конструкции и полученных результатов во время полевых исследований культиватора многоцелевого назначения Top Down можно сделать следующие выводы:

модельный ряд культиваторов может удовлетворить нужды сельскохозяйственных предприятий независимо от размеров посевных площадей, гармонически вписываясь в любой севооборот;
культиваторы Top Down имеют высокую техническую и технологическую надежность, просты в техническом и технологическом обслуживании;
в агрегате с правильно подобранным трактором обеспечивают высокое качество работы в широком спектре почвенно-метеорологических условий и на разных видах и системах возделывания почвы;
конструкцией культиватора предусмотрены разные варианты его комплектации рабочими органами в зависимости от грунтовых условий, агротехнического фона и состояния обрабатываемых площадей.

Таким образом, проведенные исследования подтверждают эффективность технологической и компоновочной концепций культиватора Top Down фирмы «Väderstad-Verken AB», которые обеспечивают выполнение всего комплекса операций по возделыванию почвы в хозяйствах, применяющих мульчирующую и (или) консервирующую системы возделывания, а также при отвальном возделывании в качестве парового и предпосевного культиваторов.

Создание модельного ряда культиваторов разной ширины захвата, при наличии энергосредств необходимой мощности, позволяет эффективно реализовать данную концепцию в любом по размерам хозяйстве, независимо от выбранных им севооборотов и систем возделывания, резко сократить парк почвообрабатывающих машин и сохранить разные технологические стратегии под разные культуры. Во всех случаях успех будет гарантирован.

Больше узнать о технике Vaderstad: vaderstad.com/ua и на FB.

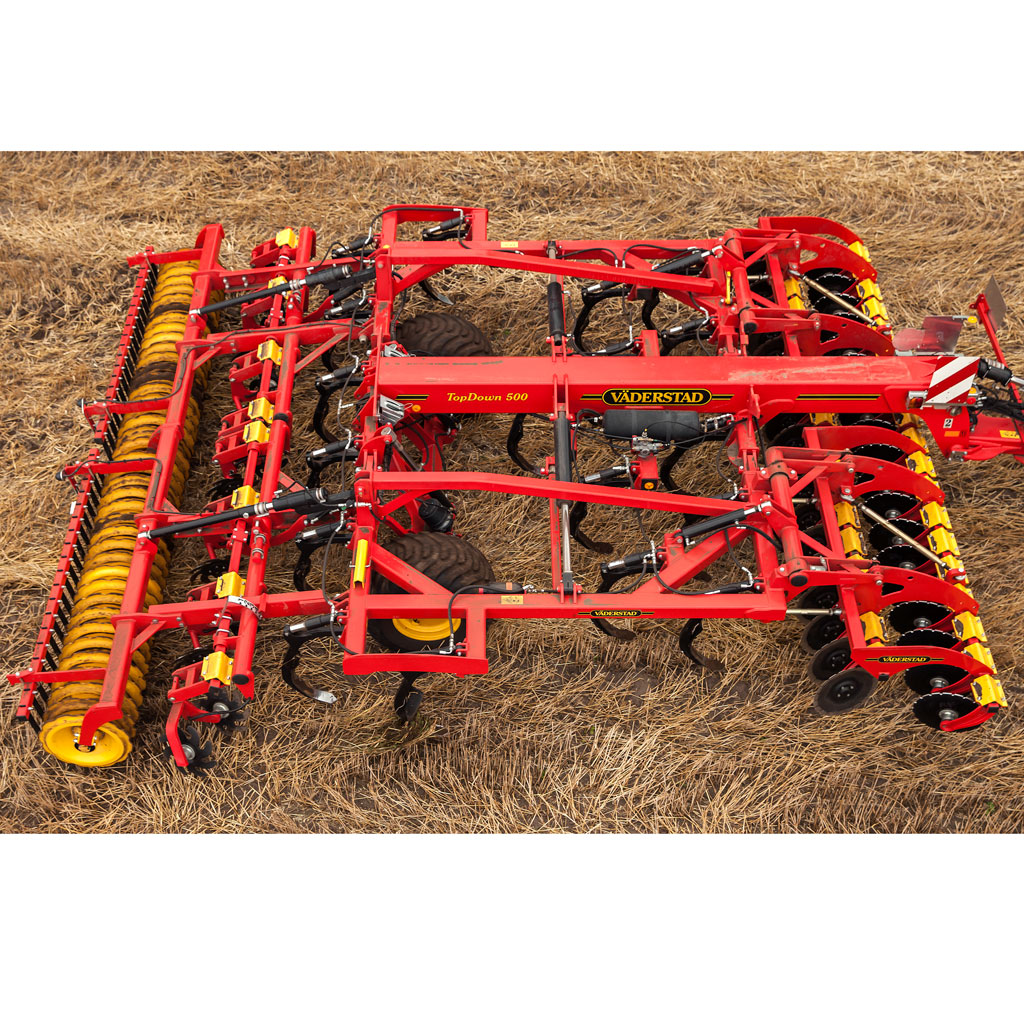

Культиватор Top Down TD 500 б.у. Väderstad, цена 111 грн

Культиватор Top Down TD 500 б. у. Väderstad-Verken AB (Швеция). одновременно выполняются четыре технологические операции

дискование поверхности почвы с одновременным измельчением растительных остатков и смешиванием их с поверхностным слоем почвы;
рыхление почвы пятью типами сменных культиваторных лап на глубину от 5 до 30 см, в зависимости от вида возделывания;
выравнивание разрыхленной поверхности и дополнительное измельчение комков ротационными звездоподобными дисками;
уплотнение разрыхленной и выровненной поверхности почвы рубчатыми катками (катки могут быть как стальными, так и резиновыми).

Первая операция выполняется коническими сплошными зубчатыми дисками с высокой режущей активностью и износоустойчивостью рабочей части, которыми славится фирма. Установленные эшелонированно, в два ряда в передней части культиватора, они обеспечивают интенсивное возделывание поверхностного слоя почвы, перемешивая его с измельченными растительными остатками. Каждый из дисков крепится к брусу индивидуально с помощью специальных зажимов через резиновые амортизирующие элементы, которые обеспечивают надежное копирование дисками микрорельефа поля, а также предотвращает разрушение во время наездов на камни или другие инородные тела, которые могут находиться в почве. Диски при этом имеют подшипники закрытого типа и не смазываются.

Вторая операция выполняется разрыхлительными лапами долотообразного типа расположенными последовательно в четыре ряда на средних поперечных брусьях рамы культиватора. Каждая из лап шарнирно прикреплена к поперечной балке и оборудована гидравлическим ограничителем действующей на лапу силы сопротивления, благодаря чему во время наезда на препятствие (крупный камень, очень уплотненный грунт и т. п.), лапа отклоняется назад и вверх, избегая повреждения. В зависимости от условий работы и требований к возделыванию почвы, могут использоваться лапы разной ширины (50, 80, 120 мм) или глубиной захвата 300 мм.

Третья операция осуществляется выравнивателем, который состоит из набора звездоподобных дисков, установленных относительно поверхности земли таким образом, что нижние лепестки дисков, взаимодействуя с грунтом, приводят их во вращающееся движение, чем достигается равномерное поперечное разравнивание разрыхленного поверхностного слоя почвы. В любых условиях обработанная таким образом поверхность поля будет всегда иметь выровненный по ширине захвата и по ходу движения агрегата профиль.

Четвертая операция, заключительная, выполняется уплотняющими катками рубчатого типа

Каждая из секций катка набрана из отдельных полых колец, закрепленных на общем вале с резиновым демпфером.

Табл. 1. Основные технические показатели культиватора
Название показателя	Значение показателя
1		3
Марка		TD 500
Тип	Прицепной
Агрегатируется, мощность трактора, кВт		180-220
Рабочая скорость, км/ч	10-15
Конструкционная ширина захвата, м	5,0
Глубина возделывания, см:
– поверхностное возделывание	5-6
– предпосевное возделывание	5-8
– возделывание зяблевой пахотой	10-15
– основное возделывание	25-30
Количество обслуживающего персонала, чел.	1
Габаритные размеры, мм
в рабочем состоянии:
– длина	8720
– ширина	2620
– высота	2630
в транспортном состоянии:
– длина	8670
– ширина	7120
– высота	1600
Колея, мм	2100
Транспортный просвет, мм	400
Масса, кг	6900
Удельная масса, кг/м	1380
Нагрузка на прицепное устройство, кг	800
Количество дисков, шт.	38
Количество дисков, шт./ м	7,6
Количество культиваторных лап, шт.	18
Количество культиваторных лап, шт./ м	3,6

VADERSTAD Культиватор дисколаповый Top Down TD 500 Активная борона

Культиватор дисколаповый Top Down TD 500 б.у. Väderstad (Швеция) ( дсиколаповая борона, глуборыхлитель , дискатор) Тел. 0976938955, 0660244393, сайт https://agrokomisionka.pp.ua/ и https://agrompk.com.ua/ Во время работы культиватора одновременно выполняются четыре технологические операции, а именно: • дискование поверхности почвы с одновременным измельчением растительных остатков и смешиванием их с поверхностным слоем почвы; • рыхление почвы пятью типами сменных культиваторных лап на глубину от 5 до 30 см, в зависимости от вида возделывания; • выравнивание разрыхленной поверхности и дополнительное измельчение комков ротационными звездоподобными дисками; • уплотнение разрыхленной и выровненной поверхности почвы рубчатыми катками (катки могут быть как стальными, так и резиновыми).

Первая операция выполняется коническими сплошными зубчатыми дисками с высокой режущей активностью и износоустойчивостью рабочей части, которыми славится фирма. Установленные эшелонированно, в два ряда в передней части культиватора, они обеспечивают интенсивное возделывание поверхностного слоя почвы, перемешивая его с измельченными растительными остатками. Каждый из дисков крепится к брусу индивидуально с помощью специальных зажимов через резиновые амортизирующие элементы, которые обеспечивают надежное копирование дисками микрорельефа поля, а также предотвращает разрушение во время наездов на камни или другие инородные тела, которые могут находиться в почве. Диски при этом имеют подшипники закрытого типа и не смазываются. При любых условиях (неравномерное накопление на поверхности поля растительных остатков, низкая или высокая влажность и твердость почвы) эта группа рабочих органов обрабатывает и готовит поверхность поля для качественного проведения операции рыхления корнесодержащего слоя почвы.

Вторая операция выполняется разрыхлительными лапами долотообразного типа расположенными последовательно в четыре ряда на средних поперечных брусьях рамы культиватора. Каждая из лап шарнирно прикреплена к поперечной балке и оборудована гидравлическим ограничителем действующей на лапу силы сопротивления, благодаря чему во время наезда на препятствие (крупный камень, очень уплотненный грунт и т. п.), лапа отклоняется назад и вверх, избегая повреждения. В зависимости от условий работы и требований к возделыванию почвы, могут использоваться лапы разной ширины (50, 80, 120 мм) или глубиной захвата 300 мм. Исходя из выбранной системы возделывания почвы или периода его проведения, а также согласно выдвинутым требованиям, культиваторные лапы могут осуществлять как локальное рыхление почвы долотообразными наконечниками на глубину от 1 до 30 см, так и сплошное рыхление стрельчатыми лапами. При этом корнесодержащий горизонт испытывает существенное обновляющее воздействие. Третья операция осуществляется выравнивателем, который состоит из набора звездоподобных дисков, установленных относительно поверхности земли таким образом, что нижние лепестки дисков, взаимодействуя с грунтом, приводят их во вращающееся движение, чем достигается равномерное поперечное разравнивание разрыхленного поверхностного слоя почвы.

В любых условиях обработанная таким образом поверхность поля будет всегда иметь выровненный по ширине захвата и по ходу движения агрегата профиль. Четвертая операция, заключительная, выполняется уплотняющими катками рубчатого типа Каждая из секций катка набрана из отдельных полых колец, закрепленных на общем вале с резиновым демпфером. Вал своими цапфами крепится на подшипниковых сопротивлениях. Обе секции катков установлены фронтально в один ряд за выравнивателями почвы. С целью предотвращения набивания почвы и растительных остатков, которое может привести к нарушению режима работы катка, между кольцами установлены чистики. Под действием рубчатых катков поверхностный слой почвы уплотняется до оптимального состояния, формируется мелковолнистая поверхность, в которой может максимально полно скапливаться атмосферная влажность и поддерживается оптимальный аэрационный режим. Табл. 1. Основные технические показатели культиватора Название показателя Значение показателя 1 3 Марка TD 500 Тип Прицепной Агрегатируется, мощность трактора, кВт 180-220 Рабочая скорость, км/ч 10-15 Конструкционная ширина захвата, м 5,0 Глубина возделывания, см: – поверхностное возделывание 5-6 – предпосевное возделывание 5-8 – возделывание зяблевой пахотой 10-15 – основное возделывание 25-30 Количество обслуживающего персонала, чел.

1 Габаритные размеры, мм в рабочем состоянии: – длина 8720 – ширина 2620 – высота 2630 в транспортном состоянии: – длина 8670 – ширина 7120 – высота 1600 Колея, мм 2100 Транспортный просвет, мм 400 Масса, кг 6900 Удельная масса, кг/м 1380 Нагрузка на прицепное устройство, кг 800 Количество дисков, шт. 38 Количество дисков, шт./ м 7,6 Количество культиваторных лап, шт. 18 Количество культиваторных лап, шт./ м 3,6

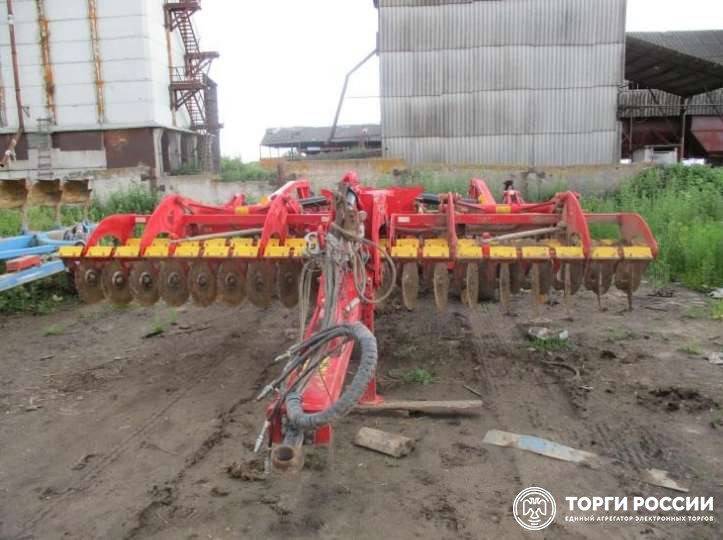

Культиватор стерневой диско-лаповый TOP DOWN TD 700 на ГЕВЕЯ.РУ

Лот: 18-33-4692134

Калининградская область

Лот: 18-33-4692134

Опубликовано: 19.10.2021

Калининградская область

Описание

Культиватор стерневой диско-лаповый TOP DOWN TD 700, заводской № TD-1992, г. в. 2011

Подробная информация о лоте:

Информация о должнике:

Наименование должника:

ООО «БАЛТАГРОКОРМ»

ИНН должника:

3904612524

№ дела о банкротстве:

А21-8501/2016

Адрес должника:

Калининград,

Задаток:

Порядок внесения и возврата задатка Задаток для участия в торгах устанавливается в размере 10% от начальной цены соответствующего лота действующей на момент подачи заявки на участие в торгах, который должен быть зачислен в срок до окончания приема заявок на определенном периоде (ценовом интервале), в котором подается или планируется подача заявки претендентом. Задаток вносится в соответствии с договором о задатке, заключаемым (подписываемым) с Организатором торгов по следующим реквизитам: получатель ООО «БалтАгроКорм», ФИЛИАЛ «САНКТ-ПЕТЕРБУРГСКИЙ» АО «АЛЬФА-БАНК» г. Санкт-Петербург БИК 044030786 К/с 30101810600000000786 Р/с 40702810832000005438. В назначении платежа указать: наименование продавца, наименование заявителя, № лота и код торгов, за участие в которых вносится задаток. Заявитель вправе также направить задаток, на указанный счет без представления подписанного договора о задатке. В этом случае перечисление задатка заявителем считается акцептом, размещенного на электронной площадке договора о задатке. При не поступлении задатка до окончания приема заявок на определенном периоде (ценовом интервале), в котором подана заявка Претендента, обязанность лиц, желающих принять участие в торгах, по внесению задатка считаются неисполненной. Данные участники не будут допущены до участия в торгах. Заявители обязаны самостоятельно отслеживать выходные и нерабочие праздничные дни (с учетом их переноса согласно решениям правительства), чтобы обеспечить своевременное зачисление задатка на указанный счет. Реквизиты счетов, на которые вносится задаток ООО «БалтАгроКорм», ФИЛИАЛ «САНКТ-ПЕТЕРБУРГСКИЙ» АО «АЛЬФА-БАНК» г. Санкт-Петербург БИК 044030786 К/с 30101810600000000786 Р/с 40702810832000005438

Порядок осмотра:

Реализуемое имущество частично является предметом залога в пользу ГК развития ВЭБ.РФ (более подробная информация об имуществе и обременениях в отношении него на сайте ЭТП, ЕФРСБ). Техническое состояние разукомплектовано. Ознакомление производится в период приема заявок по будням с 11:00 до 17:00 (по МСК; обед с 13:00 до 14:00) путем направления соответствующего запроса по адресу электронной почты: [email protected].

Контакты организатора торгов:

Организация:

Ассоциация Евросибирская саморегулируемая организация арбитражных управляющих

Контактное лицо:

Шматала Александр Валерьевич

Телефон:

+79051807557

E-mail:

[email protected]

Арбитражный управляющий:

Шматала Александр Валерьевич

СРО:

Ассоциация Евросибирская саморегулируемая организация арбитражных управляющих

Заключение об оценке стоимости имущества

СКАЧАТЬ

Порядок понижения цены:

Дата начала:	Дата окончания:	Цена:
18. 10.2021 10:00	22.10.2021 19:00	783 141.50
23.10.2021 10:00	27.10.2021 19:00	743 984.42
28.10.2021 10:00	01.11.2021 19:00	704 827.34
02.11.2021 10:00	06.11.2021 19:00	665 670.26
07.11.2021 10:00	11.11.2021 19:00	626 513.18
12.11.2021 10:00	16. 11.2021 19:00	587 356.10
17.11.2021 10:00	21.11.2021 19:00	548 199.02
22.11.2021 10:00	26.11.2021 19:00	509 041.94
27.11.2021 10:00	01.12.2021 19:00	469 884.86
02.12.2021 10:00	06.12.2021 19:00	430 727.78
07.12.2021 10:00	11.12.2021 19:00	391 570. 70

Информация о должнике:

Наименование должника:

ИНН должника:

3904612524

№ дела о банкротстве:

А21-8501/2016

Адрес должника:

Калининградская область, Калининград

Задаток:

Порядок осмотра:

Контакты организатора торгов:

Организация:

Шматала Александр Валерьевич

Контактное лицо:

Шматала Александр Валерьевич

Телефон:

+79051807557

Арбитражный управляющий:

Шматала Александр Валерьевич

СРО:

Ассоциация Евросибирская саморегулируемая организация арбитражных управляющих

Просмотреть все лоты должника:Перейти Заключение об оценке стоимости имущества:Скачать

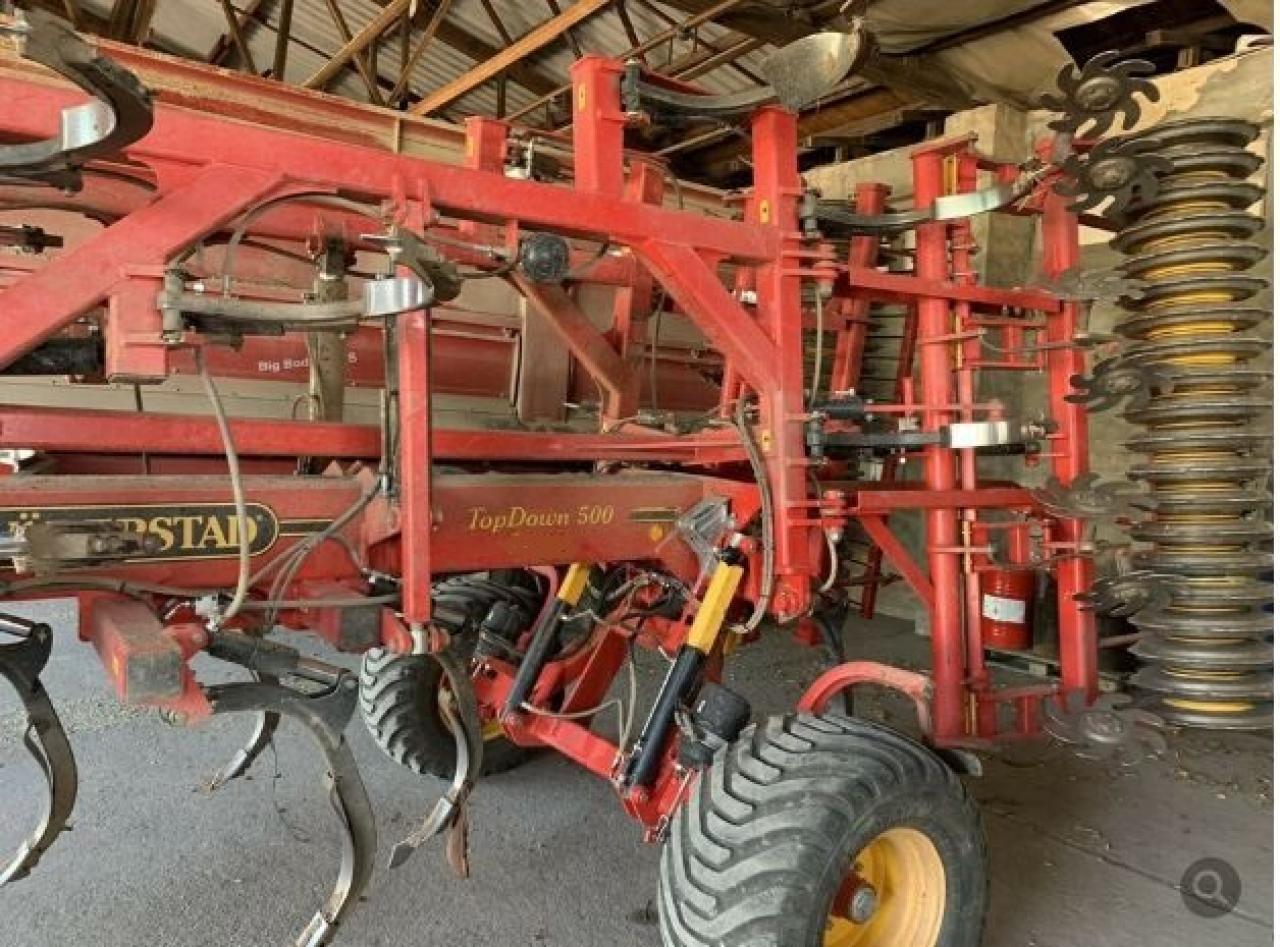

Культиватор Top Down TD 500 📢

№ 14250 19 сентября, 2018 195

Фоторафии

ПОДРОБНАЯ ИНФОРМАЦИЯ

Краткое описание объявления
Продается культиватор Top Down TD 500.
Реклама
Здесь может быть Ваша реклама! (№5)
Подробное описание объявления
Технологическая схема этой машины удачно сочетает в себе уже хорошо известные и широко применяемые в мировой практике передовые технологические приемы возделывания почвы и почвообрабатывающие рабочие органы. В этом механизме такое сочетание обладает определенной спецификой: диски впереди гарантируют работу культиватора при любом состоянии обрабатываемой поверхности, в любых, даже насыщенных исключительно большими объемами растительных остатков условиях, а тяжелый каток сзади обуславливает качество обрабатываемого горизонта почвы. Это может показаться излишним, но такая конструкция гарантирует высокое качество выполнения технологического процесса, на что и рассчитана технологическая концепция культиватора TopDown. Во время работы культиватора одновременно выполняются четыре технологические операции, а именно: дискование поверхности почвы с одновременным измельчением растительных остатков и смешиванием их с поверхностным слоем почвы; рыхление почвы пятью типами сменных культиваторных лап на глубину от 5 до 30 см, в зависимости от вида возделывания; выравнивание разрыхленной поверхности и дополнительное измельчение комков ротационными звездоподобными дисками; уплотнение разрыхленной и выровненной поверхности почвы рубчатыми катками (катки могут быть как стальными, так и резиновыми). Первая операция выполняется коническими сплошными зубчатыми дисками с высокой режущей активностью и износоустойчивостью рабочей части, которыми славится фирма. Установленные эшелонированно, в два ряда в передней части культиватора, они обеспечивают интенсивное возделывание поверхностного слоя почвы, перемешивая его с измельченными растительными остатками. Каждый из дисков крепится к брусу индивидуально с помощью специальных зажимов через резиновые амортизирующие элементы, которые обеспечивают надежное копирование дисками микрорельефа поля, а также предотвращает разрушение во время наездов на камни или другие инородные тела, которые могут находиться в почве. Диски при этом имеют подшипники закрытого типа и не смазываются.

TOP DOWN — культиватор для найскладніших умов — Агробізнес сьогодні

Ілля ЧОРНИЙ, спеціально для «АС»

Нерідко трапляється ситуація, коли після збору кукурудзи на полі лишається така велика кількість рослинних залишків, що заробити їх у ґрунт належним чином є дуже проблематично навіть після кількох проходів техніки. З цим протягом тривалого часу на своїх полях зіштовхувалося ФГ «Перлина Турії» (Турійський р-н, Волинська обл.). Але в серпні поточного року в господарстві знайшли рішення — культиватор Top Down 500 від шведського виробника Väderstad.

Виклик Перлини

«Перлина Турії» обробляє 7500 га, де вирощує озимі зернові, цукрові буряки, озимий ріпак, кормові культури, а також кукурудзу на зерно та силос. Остання культура додала в підприємстві головного болю. «…Ми сіємо чимало кукурудзи, і після її збору лишається багато рослинних решток — близько 40-50 т/га, — розповідає директор господарства Володимир Яренчук. — Минулого сезону, щоб заробити їх у ґрунт, пускали подрібнювач, потім дискову борону, дискатор — і все одно сіяти озимі не могли. А цьогоріч кукурудза взагалі виросла до 3-3,5 м, відповідно, після збору вона по собі лишила таку кількість решток, якої я не бачив за всі 10 років свого керування тут». Власне, тому і виникла потреба в новій ґрунтообробній техніці, яка б змогла впоратись із такою навалою рослинних решток.

Але не все так просто, бо ґрунтові умови господарства звузили і без того невеликий вибір машин: «У нас дуже різноманітний механічний склад ґрунту, — звертає увагу головний агроном ФГ «Перлина Турії» Петро Якимович. — На одному полі може бути карбонат, болото та пісок — тут дуже тяжко працювати з технікою».

Після тривалого пошуку в серпні господарство придбало багатофункціональний культиватор Top Down 500 Väderstad. Але чому вибір впав саме на нього?

Створений для складних умов

Top Down створений для роботи по великій кількості рослинних решток (про що, зокрема, свідчить його кліренс — 80 см), та може ефективно працювати в різних ґрунтових умовах і однаково якісно виконувати поверхневий і глибокий обробіток ґрунту. Це є можливим завдяки спеціальним робочим органам машини.

Першими працюють два ряди зубчастих дисків, виготовлених із загартованої сталі марки V 55. Вони мають конічну форму, завдяки чому самозаточуються та зберігають сталим кут атаки незалежно від глибини обробітку та ступеню зношення. Діаметр дисків становить 450 або 470 мм: через це вони мають високу обертову швидкість, а, отже, краще проникають у ґрунт і розрізають, подрібнюють та перемішують рослинні рештки з верхнім шаром ґрунту. Варто відзначити, що на Top Down встановлені підшипники дисків, які не потребують обслуговування, відтак, мають більший ресурс експлуатації. Кожен диск індивідуально кріпиться до рами за допомогою стійки через гумові демпфери. Це дозволяє збільшити ресурс рами, точно витримувати робочу глибину, а також збільшує пропускну здатність ґрунтової маси.

Друга лінія робочих органів — три ряди лап, оснащених долотами шириною (у цьому випадку) 50 мм, які, працюючи на глибину до 28 см, якісно перемішують, розпушують і вирівнюють ґрунт. Цьому сприяє і відстань між лапами — 27 см. «Ми проводили дослідження: розсипали тирсу вздовж проходу Top Down і запускали його, — звертає увагу начальник відділу продажу Väderstad Україна в Західному регіоні Володимир Підвальний. — Тирса в перемішаному ґрунті переносилась вперед машини на 10-11 м.

Відповідно, Top Down якісно перемішує ґрунт, а, крім того, ще й добре вирівнює поверхню». Варто відзначити, що на кожній лапі є верхній відвал та нижнє долото, які можна замінювати окремо одне від одного, залежно від ступеню зношення.

Стійки лап оснащені гідрокомпенсаторами, які створюють регульоване притискне зусилля для проникнення до 700 кг. Завдяки цьому культиваційні лапи навіть у важких ґрунтах постійно тримають задану робочу глибину. Крім того, розміщені горизонтально, гідрокомпенсатори вберігають робочі органи від пошкоджень: при перевищенні заданого значення лапа відходить назад, а після проходу перешкоди — миттєво повертається у висхідне положення.

Утворені деякі нерівності після проходу лап усуваються зіркоподібними вирівнювальними дисками. Вони кріпляться до рами через гумову підвіску, завдяки чому добре копіюють поверхню та є захищеними від каміння. Їхнє робоче положення плавно регулюється з кабіни трактора гідравлікою.

Останній етап роботи — закриття вологи — в новому придбанні «Перлина Турії» виконує найбільш зносостійкий сталевий коток SteelRunner. Завдяки кілевидній формі кілець коток, крім іншого, здатний подрібнювати та вдавлювати рослинні рештки в ґрунт. Більше того, чистики запобігають налипанню ґрунту навіть в умовах підвищеної вологості.

Чому Väderstad?

Top Down належить до тих машин, які мають величезний потенціал та тривалий період експлуатації, але при цьому коштують зовсім недешево. Багато хто не наважується сьогодні купувати дорогі знаряддя. Але чому в «Перлині Турії» вирішили інвестувати в техніку Väderstad? «Ми їздили на семінари, спілкувалися зі спеціалістами та фермерами, які мають Top Down…, — пояснює вибір Володимир Яренчук. — Я бачив цю машину до, під час і після роботи, та й Väderstad — знайомий нам виробник: 5 років тому в Німеччині ми придбали вживану зернову сівалку Rapid, якій тоді вже було років 8». «Загалом вона в нас відсіяла 15 тис. га. Rapid не боїться решток: перерізає їх і відкидає вбік, створює гарне посівне ложе, тримає постійними глибину загортання та норму висіву — якість посіву дуже хороша, — додає головний агроном ФГ «Перлина Турії». — Так, цьогоріч посіяли нею соняшник із густотою 55 тис./га та міжряддям 12,5 см — на малогумусних ґрунтах отримали 32 ц/га».

Переконливий результат

Фермерське господарство інвестувало кошти в Top Down — і він виправдав очікування. «Минулого сезону для загортання кукурудзяних решток у ґрунт ішов подрібнювач, дискова борона, дискатор, а за ним сівалка, яка після всіх цих операцій не могла сіяти, — наголошує Володимир Яренчук. — Цього року, коли решток було як ніколи багато, пішов дискатор по скошеній кукурудзі, за ним Top Down 500 — а далі сівалка! Тобто тоді йшло три одиниці — і сіяти не можна, а зараз дві — і поле готове». «Top Down якісно тримає задану глибину і має гарну особливість: коли на полі багато залишків кукурудзи, він не горне, а сам гарно заробляє їх у ґрунт і прикочує, — ділиться враженнями Петро Якимович. — Пустили по кукурудзі, то йшов, не забиваючись, навіть під час дощу: вологого ґрунту не боїться. Тож, цьоріч ми по кукурудзі проблем не мали, хоч було багато решток. Якби не Top Down — не відсіялися б».

Додатковий прибуток

Разом із тим, Top Down є універсальним знаряддям. Так, при піднятті передньої секції з дисками, опущенні секції з лапами та котка і встановлені спеціальних грунтопоглиблюючих доліт на задній ряд доліт, він здатний працювати як глибокорозпушувач на глибину до 40 см. Також можна підняти секції з лапами та вирівнювальними дисками — і Top Down виконуватиме функції дискатора.

Але в ФГ «Перлина Турії» використовують іншу цікаву можливість машини. На Top Down встановили міні-сівалку BioDrill, а на передню навіску трактора — бункер для добрив, і такою комбінацією в умовах браку вологи посіяли 1000 га сидератів. «Раніше ми сіяли сидерати так: спочатку йшла дискова борона, потім розкидач міндобрив, дискатор і техніка з котками. Отримували такі сходи: там купка, там купка, — згадує Володимир Яренчук. — То сьогодні ми посіяли сидерати за один прохід, і сходи набагато кращі. Осінь була дуже сухою, а далі продовжилася холодною і дощовою, що не дуже сприятливо для росту сидератів, але все одно була сформована зелена маса — 10 т/га. Тож, думаю, ця техніка здатна принести нам прибуток».

Top Down із BioDrill у господарстві під час посухи також посіяли по стерні 400 га озимого ріпаку — і результат не забарився: дружні, рівномірні, сильні сходи, добитися яких є дуже важливим етапом технології. «В подальшому сіяти ріпак у сухих умовах ми будемо тільки Top Down із BioDrill», — підкреслює головний агроном ФГ «Перлина Турії».

Але завдяки чому вдалося досягти таких результатів? «Сівба сидератів і озимого ріпаку відбувається наступним чином, — пояснює Володимир Підвальний. — Диски Top Down мульчують, лапи розпушують і піднімають вологий ґрунт із нижніх шарів. Водночас, вони вносять сухі мінеральні добрива. Після цього сіється культура, і коток прикочує. Тобто насіння опиняється у сприятливому для проростання середовищі: воно має достатньо вологи, щоб зробити гарний старт».

Загалом

«Хіба що коток Top Down починає в’язнути у пісках, а більше недоліків не помітили. Крім іншого, мені дуже сподобались гідрокомпенсатори, які вберігають лапи від пошкодження, — оцінює Петро Якимович. — З серпня жодних поломок не було. В плані обслуговування, то вже встигли тричі замінити лапи, бо з серпня і до сьогодні Top Down обробив до 2 тис. га. Він же в нас не стоїть: як пішов, то працює і вдень, і вночі».

Сельхозтехника — Vaderstad Top Down 700

– Почвообрабатывающее орудие «Топ Даун» производства компании Väderstad Verken AB – это универсальный культиватор, который выполнит любую вашу задачу,– уверен Филипп Рек, управляющий фермой из Ирландии. – Перейдя на минимальную обработку почвы с помощью универсального шестиметрового культиватора «ТопДаун», мы снизили время работы трактора на треть, тем самым сэкономив не только время, но и топливо.

Фермер использует шведский почвообрабатывающий агрегат для культивации 1000 гектаров. Он готовит почву под сев озимой пшеницы, озимого ячменя, озимого рапса, и уже добился того, чтобы за один проход разрыхлять уплотненный слой почвы (подплужную подошву), который образуется при использовании плуга. А вот сокращение числа проходов стало последним доводом в приобретении «Топ Дауна».

– Культиватор «Топ Даун» очень легко настраивается на работу как для поверхностной (неглубокой) обработки, используя диски для перемешивания соломы с почвой, так и для глубокой, используя долота для удаления подошвы пахотного слоя и неровностей поля , – говорит Рек. – Эта машина оставляет после себя хорошо выровненную поверхность.

По словам фермера «Топ Даун» удобен еще и тем, что машину легко настраивать на рабочий лад благодаря возможности регулировать каждую рабочую зону в отдельности, что в свою очередь позволяет получить высокое качество обработки и требуемый результат. А в тандеме с посевным комплексом «Рапид» работа и вовсе идет как по маслу, к тому же сокращается количество проходов, и после всех операций, проведенных на поле, поверхность остается идеально ровной.

– Мы использовали минимальную обработку почвы на протяжении шести лет, в результате чего почва стала более плодородной, в ней повысилось содержание гумуса. Более того, земля стала настолько рыхлой и мягкой, что универсальный культиватор идет по ней просто играючи, – отмечает Филип Рек. – «Топ Даун 600» без труда обрабатывал почву на скорости 12–15 километров в час. Среднее потребление топлива при этом составило около 12 литров на гектар. Мы искали экономичный культиватор, и нашли его – это «Топ Даун». Словом, снимаю шляпу перед техникой компании Väderstad Verken AB.

Контакты: +380662257660

TopDown следующего поколения

Мощный и универсальный культиватор Väderstad TopDown с шириной захвата от 3 до 9 метров представляет новое поколение. Обширные обновления вместе с новой опцией двойного упаковщика SteelRunner означают дальнейшее расширение непревзойденной производительности машины.

Следующее поколение TopDown имеет усиленную раму, новую гидравлику, более прочные граблины и новый вариант катка.

— Мы видим тенденцию к увеличению размеров тракторов и сохраняющийся высокий спрос на высокую эффективность в поле. По словам Маттиаса Ховнерта, директора по продажам и маркетингу компании Väderstad, возможности TopDown следующего поколения превзойдут все ожидания.
Универсальный культиватор TopDown работает с четырьмя рабочими зонами, что обеспечивает как поверхностную, так и глубокую культивацию, а также эффективное выравнивание и обратное уплотнение за один проход. TopDown следующего поколения предлагает улучшенную производительность во всех рабочих зонах.

— В первой рабочей зоне агрессивные диски TrueCut 470 выполняют очень эффективную резку и перемешивание. Во второй рабочей зоне обновленная гидравлика с увеличенными гидроаккумуляторами осуществляет очень интенсивное рыхление, распределение и перемешивание независимо от условий на поле. По словам Маттиаса Ховнерта, благодаря обновленной конструкции и улучшенным рабочим углам в третьей зоне создается оптимальное выравнивание, а новый двойной каток SteelRunner дает большие преимущества в четвертой и последней рабочей зоне.

Следующее поколение TopDown имеет обновленную гидравлику с увеличенными гидроаккумуляторами.

Эффективное обратное уплотнение

Новый регулируемый двойной каток SteelRunner обеспечивает обратное уплотнение на всю глубину.
— Double SteelRunner, обеспечивающий очень эффективное обратное уплотнение и разбивание комьев, является очень интересным дополнением к другим каткам. Благодаря конструкции катка почва высыхает быстрее, что позволяет фермеру быстро выйти на поле для следующей операции, — говорит Маттиас Ховнерт и продолжает:
— Кроме того, открытая конструкция катка сводит к минимуму работу бульдозера и низкая потребность в тяге.
Следующее поколение TopDown выпускается с октября, а новая опция двойного катка SteelRunner будет доступна в первой половине 2017 года.

Следующее поколение выпускается с октября, а новая опция двойного катка SteelRunner будет доступна в первой половине 2017 года.

Семейство продуктов TopDown

TopDown — надежный многоцелевой культиватор для поверхностной и глубокой обработки, а также для обратного прикатывания за один проход.Три индивидуально регулируемые рабочие зоны дают возможность адаптировать результат работы к различным условиям. TopDown 300-900 с расстоянием между дисками 12,5 см, расстоянием между зубьями 27 см и регулируемым гидравлическим сбросом камней до 700 кг может обрабатывать землю на глубину до 30 см. С наконечниками DeepLoosening глубина увеличивается до 40 см. TopDown 300-900 доступен с рабочей шириной от 2,65 до 9,10 м. В сложенном состоянии транспортная ширина TopDown 300-700 составляет 3,0 м, а у TopDown 900 транспортная ширина 5 м.0м.

Нет файлов cookie | Уикли Таймс

Чтобы использовать этот веб-сайт, в вашем браузере должны быть включены файлы cookie. Чтобы включить файлы cookie, следуйте приведенным ниже инструкциям для вашего браузера.

Приложение Facebook: открытие ссылок во внешнем браузере
Существует определенная проблема, связанная с тем, что браузер Facebook в приложении периодически отправляет запросы на веб-сайты без ранее установленных файлов cookie. Похоже, это дефект браузера, который скоро будет устранен. Самый простой способ избежать этой проблемы — продолжать использовать приложение Facebook, но не использовать браузер в приложении.

Это можно сделать, выполнив следующие действия:
1. Откройте меню настроек, щелкнув меню гамбургера в правом верхнем углу
. 2. Выберите «Настройки приложения» в меню
. 3. Включите параметр «Ссылки открываются извне» (при этом будет использоваться браузер устройства по умолчанию)

Включение файлов cookie в Internet Explorer 7, 8 и 9
1.Откройте Интернет-браузер
2. Щелкните Инструменты > Свойства обозревателя > Конфиденциальность > Дополнительно
. 3. Установите флажок Переопределить автоматическую обработку файлов cookie
. 4. Для основных файлов cookie и сторонних файлов cookie нажмите Принять
. 5. Нажмите OK и OK

Включение файлов cookie в Firefox
1. Откройте браузер Firefox
. 2. Щелкните Инструменты > Параметры > Конфиденциальность > Использовать пользовательские настройки для истории
. 3. Установите флажок Принимать куки с сайтов
. 4.Установите флажок Принимать сторонние файлы cookie
. 5. Выберите Хранить до: срок их действия
6. Нажмите ОК

Включение файлов cookie в Google Chrome
1. Откройте браузер Google Chrome
. 2. Нажмите «Инструменты» > «Параметры» > «Параметры конфиденциальности» > «Под капотом» > «Настройки содержимого»
. 3. Установите флажок Разрешить установку локальных данных
. 4. Снимите флажок Блокировать установку сторонних файлов cookie
. 5. Снимите флажок Очистить файлы cookie
. 6. Закрыть все

Включение файлов cookie в мобильном Safari (iPhone, iPad)
1.Перейдите на главный экран, нажав кнопку «Домой» или разблокировав телефон/iPad
. 2. Выберите значок Настройки.
3. Выберите Safari в меню настроек.
4. Выберите «принять файлы cookie» в меню Safari.
5. Выберите «из посещенных» в меню «Принять файлы cookie».
6. Нажмите кнопку «Домой», чтобы вернуться на главный экран iPhone.
7. Выберите значок Safari, чтобы вернуться в Safari.
8. Прежде чем изменение настроек cookie вступит в силу, необходимо перезапустить Safari.Чтобы перезапустить Safari, нажмите и удерживайте кнопку «Домой» (около пяти секунд), пока дисплей iPhone/iPad не погаснет и не появится главный экран.
9. Выберите значок Safari, чтобы вернуться в Safari.

John Deere 9400 тянет культиватор Vaderstad TopDown 700, обрабатывает стерню, Швеция, август Стоковое фото 4421-21079545 : Superstock

Superstock предлагает миллионы фото, видео и стоковых ресурсов для творческих людей по всему миру. Это изображение John Deere 9400 с культиватором Vaderstad TopDown 700 во время обработки стерни, Швеция, август , сделанное Бьорном Ульхагеном / FLPA, сегодня доступно для лицензирования.

Детали

Номер изображения: 4421-21079545
Управление правами
Кредит: Бьорн Ульхаген / FLPA
Версия модели: Нет
Версия собственности: Нет
Детали: 4928 х 3280 пикселей | 16.43″ х 10,93″ | 48,49 МБ | 300 точек на дюйм

ПРОСТОЕ ЛИЦЕНЗИРОВАНИЕ RM

$250

Издательское/образовательное использование

400 долларов

Прямой маркетинг – внутреннее использование

$1600

Продлить эту лицензию

Чтобы получить индивидуальные тарифные планы со скидкой, без водяных знаков или наборы изображений для отдельных лиц или корпораций, нажмите кнопку
НУЖНЫ ДОПОЛНИТЕЛЬНЫЕ ВАРИАНТЫ ниже.

В поисках акций по подписке посетите наш дочерний сайт PURESTOCK .

Добавить в корзину Нужны дополнительные параметры?

Свяжитесь с нами

Мы здесь, чтобы помочь! Свяжитесь с нами, если вам нужны более гибкие варианты лицензирования.

Позвоните нам по телефону 866-236-0087
. Представители доступны с 9:00 до 18:00 по восточному поясному времени.

Ключевые слова

Пожалуйста, свяжитесь с

Отдел продаж и исследований SuperStock
Электронная почта: yourfriends@superstock. com
Телефон: 1-866-236-0087
Великобритания/ЕС: +44(0) 20 7036 1800

11Прогнозируемые результаты осадки и вертикальной силы

Заключение

В этом исследовании способность культиватора вносить органические вещества сверху вниз была исследована с использованием DEM на различных

рабочих глубинах и скоростях. Результаты исследования показали, что увеличение скорости (1) уменьшает количество органического вещества

, заглубленного в почву, и (2) увеличивает количество перемешивания в слое 100-200. Увеличение рабочей глубины

лишь помогло органическому веществу зарыться немного глубже.Для внесения большего количества органического вещества в

более глубокие слои почвы в качестве альтернативной конструкции на граблины культиватора были добавлены пластины включения. Результаты показали, что

прикрепление пластин-вкладышей может лишь незначительно улучшить количество почвы, заглубленной в более глубокие слои, и

влечет за собой небольшое снижение силы тяги в размере 5%. В исследовании подчеркивается, что для достижения заглубления поверхностного слоя важен тип выбранного инструмента, а конструкция любых дополнений (включающих пластин) имеет решающее значение и должна быть протестирована и утверждена.Будущая работа

будет сосредоточена на (1) проверке результатов моделирования для ряда инструментов, (2) использовании меньших размеров частиц для улучшения моделирования

и (3) разработке улучшенных пластин включения для увеличения количества органических веществ, погребенных в более глубокие уровни почвы

с меньшей силой тяги.

Ссылки

Академия (2015). Некоторые полезные числа для горных пород и почв.

http://www.academia.edu/4056287/Some_Useful_Numbers_for_rocks_and_soils

Асаф, З., Рубинштейн, Д. и Шмулевич, И. (2006). Оценка производительности канала связи с использованием DEM. Journal of Terramechanics 43(2): 141-

161

Асаф З., Рубинштейн Д. и Шмулевич И. (2007). Определение параметров модели дискретных элементов, необходимых для обработки почвы. Обработка почвы

Исследования. 92(1-2): 227-242.

Браво, Э.Л., Тийскенс, Э., Суарес, М.Х., Куэто, О.Г., Рамон, Х. (2014). Прогнозная модель неинверсионной обработки почвы реализована методом дискретных элементов

.Компьютеры и электроника в сельском хозяйстве, 106, 120-127.

Будинас Р.Г., Нисбетт К.Дж. (2012). Машиностроительный проект Шигли, McGraw-Hill Education

Cloutier, D.C., Van der Weide, RY, Peruzzi, A., & Leblanc, ML (2007). Механическая борьба с сорняками. Нехимические сорняки

Управление. Оксфордшир, Великобритания: CAB International, 111–134.

Кандалл, П.А. и Страк, О.Д.Л. (1971). Дискретная численная модель гранулированных сборок.Геотехника 29: 47-65.

Fielke, J. M. (1988). Текст научной работы на тему «Влияние геометрии крыльев чизельного лемеха на усилие обработки почвы в супесчаных почвах» Магистерская диссертация,

Университет Мельбурна).

Филке, Дж. М. (1994). Взаимодействие режущей кромки почвообрабатывающих орудий с почвой. Доктор философии, Аделаидский университет.

Хойл, Ф. (2013). Управление органическим веществом почвы: Практическое руководство.Корпорация развития зерновых исследований (GRDC)

Hudson Tool Steel (2016 г.). Форма из стали Р20. http://www.hudsontoolsteel.com/technical-data/steelP0

Хузер, А. и Квернволд, О. (1998). Прогнозирование песчаной эрозии в технологических процессах и компонентах труб. В серии конференций группы BHR

публикации (том 31, стр. 217-228). Публикации по машиностроению ограничены.

-4 000

-400

4000

80002 4000

8000

12 000

160002 12 000

16 000

0 2 4 6 8 10

300 мм Проект INCEST_WITH Включения Пластин 1

300 мм Вертикальная Force_with Включение Тарелкой 1

Какой культиватор должен вы Использовать для работы?

Типы культиваторов для вашего рассмотрения

Когда дело доходит до возделывания загонов, в вашем распоряжении есть несколько вариантов навесного оборудования для выполнения этой работы. Но сначала давайте рассмотрим цель обработки вашей почвы, чтобы мы знали, что нам нужно.

При возделывании почвы воздействуют на структуру почвы, создавая оптимальные условия для прорастания семян и роста сельскохозяйственных культур/пастбищ. Культивация создает более рыхлую структуру почвы с повышенным содержанием воздуха в земле, а также делает ее более проницаемой для воды и питательных веществ, которые поступают с поверхности к корням сельскохозяйственных культур или прорастающих семян, что дает вашим культурам наилучшие шансы на рост и урожайность. .

Культиваторы

в основном делятся на 2 основные группы: первичные культиваторы и вторичные культиваторы (хотя у нас здесь, в Rata, есть 3-я категория «Почва и аэрация» для специального оборудования для аэрации и дренажа почвы).

Первичные культиваторы

Основные культиваторы

обычно используются на ранее необработанной почве или на земле, которая стала тяжелой и нуждается в хорошем встряхивании, чтобы разбить ее для прохода основным культиватором перед посевом. Некоторые машины для первичной обработки включают:

Отвальные плуги

Помимо рыхления почвы отвальные плуги переворачивают ее и уничтожают проросшие сорняки.

Дисковые плуги/культиваторы

Идеально подходит для основной обработки почвы, а также для общих работ по расчистке земель. передние дисковые ножи обеспечивают первоначальное рыхление почвы, после чего задние диски измельчают ее дальше, это также означает, что в некоторых случаях дисковые культиваторы могут выполнять работу вспомогательного культиватора, а также первоначальное рыхление почвы.

Диски Willet Offset (в настоящее время производятся Rata) в долине Хакатаремеа

Второстепенные культиваторы

Второстепенные культиваторы используются после первоначального рыхления почвы после прохождения первичными культиваторами, или в некоторых случаях единственный метод культивации, если почва уже достаточно светлая. Вторичные культиваторы, как правило, более легкие, чем основные, поэтому не требуют такой большой мощности от трактора.Второстепенные культиваторы включают:

Зубчатые культиваторы

представляют собой, по сути, уменьшенную версию чизельного плуга с рядами зубьев, которые разрыхляют верхние слои почвы, а не рвут ее глубоко. Зубчатые культиваторы идеально подходят для окончательной подготовки посевного ложа, так как они оставляют ровную поверхность и обычно используются в сочетании с катком-измельчителем или пальцевыми зубьями, которые равномерно выравнивают почву. Зубчатые культиваторы могут обрабатывать большие участки земли с меньшим энергопотреблением, чем большинство других вторичных культиваторов, отсюда и их популярность.Зубчатые культиваторы доступны в нескольких размерах с вариантами монтажа от 3-точечной навески до полностью прицепной.

Комбинированные культиваторы

— это машины, способные как к первичной, так и к вторичной культивации, они могут включать в себя диски, более тяжелые зубчатые культиваторы, а иногда и их комбинацию. Прекрасным примером этого является мультикультиватор Rata 1015 – это машина, способная выполнять как основные, так и дополнительные задачи по культивации, посмотрите видео ниже.

Культиваторы и плуги. Верхние наконечники для граблин и дисков

Скачать PDF

При покупке нового культиватора или плуга вы можете выбирать из огромного разнообразия конструкций пальцев и дисков — так как же вы можете быть уверены, что оборудование будет выполнять работу, которую вы хотите?

CPM предлагает руководство по конструкции культиватора и инновациям.
Вы должны совершенствоваться настолько глубоко, насколько это необходимо.
Оливия Купер
Мелко и быстро или глубоко и медленно? Зубчатые диски или изогнутые? Узкие лапы или лапы? О, и какой тип ролика вы хотели бы с этим? Выбор настройки культиватора может быть довольно сложным, особенно когда на большинстве ферм есть один комплект, предназначенный для выполнения множества задач.
Так как же выбрать лучшее оборудование для фермы? Мы связались с несколькими производителями, чтобы узнать их лучшие советы и последние разработки.
Первый шаг, по словам Эндрю Гэмбла из Väderstad, состоит в том, чтобы выяснить, чего вы хотите достичь. «Выкопайте яму и выясните, что вы пытаетесь сделать с помощью машины — она должна быть связана с вашей агрономией». Вы хотите переместить много почвы на поверхность, удалить траву или вам нужно углубиться, чтобы удалить уплотнение?
Если целью является разрушение уплотнения, можно использовать долото Väderstad BreakMix, предназначенное для более тяжелых почв. Это обеспечивает глубокое рыхление (30 см) без перемешивания на глубине и одновременно интенсивное перемешивание в верхних 10 см почвы для ускорения разложения пожнивных остатков.Таким образом, он не выносит комья земли на поверхность и создает хорошее семенное ложе перед посевом.
На другом конце шкалы находится диск CrossCutter для ультраповерхностной культивации. Разработанный для использования на покровных культурах, стерне кукурузы и рапса, этот зубчатый диск обрабатывает всю рабочую ширину на глубину всего 2-3 см, измельчая и мульчируя пожнивные остатки, не перемешивая их слишком глубоко. Это обеспечивает хорошее насыщение кислородом для разложения, а также выбрасывает семена сорняков на поверхность почвы, не поднимая спящие семена ниже по профилю.
Всегда культивируйте настолько глубоко, насколько это необходимо, говорит Саймон Браун
Для производителей органической продукции стоит обратить внимание на новую лапу Goosefoot, установленную на борону NZ для механической борьбы с сорняками. Этот широкий, но неглубокий сошник срезает сорняки с корнем и оставляет их на поверхности поля, не перемешивая почву. Или, чтобы добавить эффект смешивания, Väderstad TopDown, оснащенный боковыми лапами, является альтернативным выбором.
Существует более 40 различных вариантов стоек и дисков для культиваторов Väderstad, которые легко заменяются, так что вы можете настроить их в соответствии с вашими потребностями. Диски с большими гребешками следует использовать для измельчения более тяжелого мусора, диски большего размера подходят для глубокой обработки, а диски меньшего размера — для мелких операций. «Важна настройка — выбор наконечника и диска является ключом к получению требуемых результатов».
Использование слишком широкой точки слишком глубоко приведет к слишком сильному «кипению» почвы и увеличит расход топлива, предупреждает Саймон Браун из Amazone. «Вы должны совершенствоваться настолько глубоко, насколько это необходимо, поэтому важно, чтобы стиль указания соответствовал глубине.Но очень немногие меняют очки в соответствии с тем, что им нужно».
Что выбрать: зубчатый или дисковый культиватор, или их комбинацию? «Резьба жесткая, поэтому она может копать глубоко или проскальзывать по поверхности на волнистых полях — на самом деле она не предназначена для очень мелкой обработки», — отмечает он. «С другой стороны, компактные дисковые бороны могут работать мельче и следовать контурам по всей ширине».
Саймон предлагает полезный расчет при обработке почвы для стимулирования разложения соломы: 1 см глубины на тонну соломы/га.«Поэтому, если у вас есть 10 т/га соломы, обработки на 12 см будет вполне достаточно — если вы сделаете это слишком глубоко, солома окажется за пределами аэробной зоны и не будет гнить».
Неглубокая обработка зубьев должна быть направлена на то, чтобы срезать корневой ком, обеспечить контакт соломы с почвой, чтобы вызвать разложение, и способствовать росту травянистых сорняков. «Мой фаворит — острие «утиная лапка», так как оно имеет плоский профиль и режущее действие». Его можно установить для достижения полной или частичной рабочей ширины, в зависимости от требований.
Для устройства, которое разрыхляет почву на глубине, узкий 40-миллиметровый зуб сделает эту работу на глубине до 30 см.«За счет сужения точки вам не потребуется гораздо больше лошадиных сил, поскольку она не перемещает слишком много почвы. С небольшим изгибом вы получите небольшую подъемную силу, но цель состоит в том, чтобы разбить почву в стороны, а не поднять нижний слой почвы на поверхность», — объясняет Саймон.
Что касается выбора дисков, то диски меньшего диаметра с гладкой поверхностью подходят для быстрой и неглубокой работы. Зубчатые диски обеспечивают больший захват на более тяжелой земле, в то время как более крупные зубцы на больших дисках помогают мульчировать стерню и копать глубже.
На дисковых боронах Catros и Certos передний ряд дисков установлен более прямо для более агрессивного воздействия на неподвижную почву, а задний ряд расположен под большим углом для работы по большей ширине и выравнивания почвы. «У них также есть резиновые опоры для большей свободы движений».
Уплотнение почвы после культивации важно для обеспечения контакта остатков с почвой, а также для разбивания любых комьев. «Тем не менее, вы не хотите запечатывать почву, так как важно втягивать кислород», — объясняет Саймон.
Открытые катки дешевле и обеспечивают хороший контроль глубины, но они легко блокируются во влажных условиях. Резиновые катки хороши для легких почв, а катки DW лучше подходят для тяжелых почв. «Если вы действительно хотите взрыхлить почву и оставить ее на погоде, вы можете полностью снять каток».
Основной целью многих современных культиваторов является разрыхление почвы и создание достойного посевного ложа без «кипячения» почвы и перемешивания профиля. В модели Maximulch от KRM используется комбинация стоек TCS с низким уровнем помех и широкой лапой и вогнутых дисков диаметром 560 мм, которые поднимают профиль почвы и создают вертикальные трещины, оставляя после себя ровную поверхность.Вырезные диски измельчают остатки почвы и стерни, а зубья TCS можно отрегулировать на глубину до 30 см.
«Диски установлены на косички, поэтому они могут двигаться в трех направлениях, а не только в двух, — говорит управляющий директор Кит Ренни. «Это дает большее разрушение почвы и позволяет им перепрыгивать через камни».
Взгляните на CombiDisc от He-Va, чтобы найти по-настоящему многоцелевой комплект. Предназначен для рыхления, поверхностной обработки и уплотнения за один проход, его можно настроить по-разному для работы на любой глубине от поверхности до 35 см. Ноги глубокорыхлителя поставляются либо со срезным штифтом, либо с гидравлическим сбросом, и при необходимости могут быть полностью подняты для поверхностной дисковой обработки. Диски можно отрегулировать для работы с любым размером до 12 см и работать независимо от рамы, повторяя контуры, объясняет Ричард Амфлет из Opico.
Благодаря использованию саблевидного диска вместо более вогнутого и установке его на изогнутый рычаг, диск становится более вертикальным при работе на поверхности, разбивая почву в стороны, а не зачерпывая и размазывая ее.А при работе на больших глубинах он вытягивается под более крутым углом для лучшего включения остатков, добавляет он.
«Фермерам нужен культиватор, способный справиться с быстро меняющейся отраслью и любыми условиями. Вместо того, чтобы иметь пять культиваторов, вы можете иметь один, который работает в пяти сценариях».
Плуг
При выборе плуга Роб Имминк из Maschio проведет фермера через несколько шагов, чтобы определить наилучший вариант. Доступная мощность и размер поля — два параметра, влияющие на размер плуга, за которыми следует тип почвы.«Если у вас каменистая или тяжелая глинистая почва, вам, вероятно, понадобится автоматический сброс — на других почвах можно обойтись срезными болтами».
Те, у кого разные типы почвы, могут воспользоваться гидравлической регулировкой ширины, тогда как ручная регулировка подходит для более однородных почв. Липкие почвы лучше всего подходят для реечных досок, тогда как целые доски подходят для других типов почвы. «Если вы пашете под картошку, вам нужна глубокая доска, а под зерновые — более широкая».
Большинство фермеров в настоящее время используют вспашку для борьбы с злаковыми сорняками, добавляет он, поэтому им нужен полный переворот для заделки семян.Это повлияет на конструкцию отвала — спиральный для меньшей рабочей глубины или цилиндрический для более глубокого заворота — в то время как выбор предплужника зависит от пожнивных остатков; вы вспахиваете стебли кукурузы или короткую стерню ячменя?
«Существует множество факторов, определяющих, какой плуг вам нужен, поэтому важно взвесить все соображения».
Культиватор
2018
Осенью 2018 года нам дали возможность опробовать vaderstadt topdown 300.Мы также смогли опробовать Fendt 942 MT. Нам было очень весело тестировать эту комбинацию.
Мы также сделали хорошее видео об этом.

2017
В 2017 году мы посеяли все сидераты новым Fendt 724. Сеялка Lemken smaragd и сеялка Accord остались без изменений по сравнению с предыдущими годами. Однако в этом году мы смогли работать с GPS-управлением секциями и переменными картами задач через Fendt variodoc pro.

2016
Осенью снова посеяли все сидераты своим лемкеном смарагдом и передним семенным ящиком по договоренности.
51.2797012,5.2671499
51.2813988,5.2667699
51.2813988,5.2667799
Мы также завершили сезон демонстрацией Lemken Heliodoor 12 метров и Fendt 1050. 2016-1}
На видео ниже вы можете увидеть, как работает эта комбинация.В целом большая мощность при низком расходе топлива.

2015
Также в 2015 году мы использовали смарагд для подготовки.
2014
Фотографии ниже сделаны этой весной. В этом случае лемкен смарагд используется для замачивания в извести, которая была посыпана для повышения рН почвы.

После уборки кукурузы мы обработали все участки сеялкой Lemken smaragd и сеялкой Accord для посева сидератов. Все участки были засеяны ячменем с использованием rtk gps, поэтому мы засеяли небольшое количество внахлест.
{ячмень-2}
После выкапывания сахарной свеклы мы обработали свекольную землю 6-метровым Lemken Kristall. Делаем это для улучшения усвоения листьев свеклы. Мы также смогли протестировать новейший Fendt 828 vario Trier 4 final с системой давления в шинах variogrip.

Мы провели тест, чтобы увидеть, действительно ли давление в шинах снижается на земле с большим количеством топливного щита. Вы можете посмотреть и прочитать судебный процесс в фильме ниже, нажав на эту ссылку.

2012
В 2012 году мы заменили старый культиватор Kongskilde с пружинными зубьями на новый 6-метровый культиватор Lemken kristal с неподвижными зубьями. Мы купили этот культиватор без катка, а потом оснастили его дополнительным рядом зубьев. В основном мы используем этот культиватор для обработки полей, чтобы они быстрее просыхали. Мы выбрали узкие прорези без крыльев для более глубокой работы. Поскольку у машины больше нет катка, остаются гребни, которые имеют большую площадь поверхности, чем равнина, и поэтому высыхают быстрее.Осенью мы также использовали этот культиватор, чтобы снова открыть свекольную землю, чтобы свекольный лист лучше переваривался.
51.2836990,5.1058302
51.2836990,5.1058302
51.2836990,5.1058302
2010
До сих пор используется старый культиватор Kongskilde с пружинными зубьями.Здесь вы можете увидеть 6-метровый культиватор позади Fendt Vario 818. Преимущество этого культиватора в том, что он оставляет почву на тыльной стороне, чтобы она быстрее высыхала.
2007
Осенью 2007 года мы решили обменять наш трехметровый смарагд на шестиметровый вариант. С помощью этой машины мы можем достичь большей производительности при меньшем расходе топлива на гектар. Износ также снижается, потому что невозможно двигаться на очень высоких скоростях.

На снимках видно, что мы поднимаем гусеницы посева удобрений над вспаханной землей.Мы используем для этого Fendt Vario 930, потому что его проще всего соединить с землеройной машиной и фрезером. Остальные тракторы должны оставаться на других машинах. Smaragd также можно буксировать более легким трактором, но модель 930 позволяет работать с гектаром наиболее экономично. Эта машина также может быть сложена гидравлически в пределах трех метров. Вес спереди необходим, потому что машина весит более 3,5 тонн. При средней скорости 12 км/ч и рабочей глубине от 15 до 20 см эта комбинация обладает большой производительностью.
1998
В 1998 году мы купили наш первый культиватор Lemken smaragd. Он имел рабочую ширину три метра и лучше подходил для работы на кукурузной стерне.
