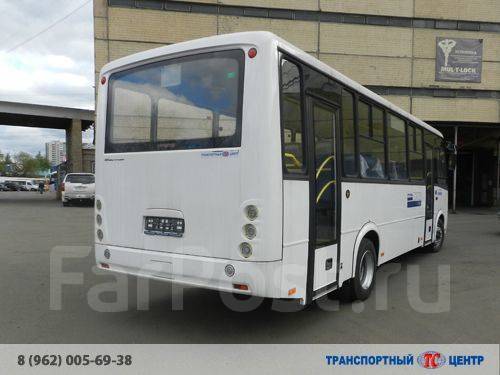

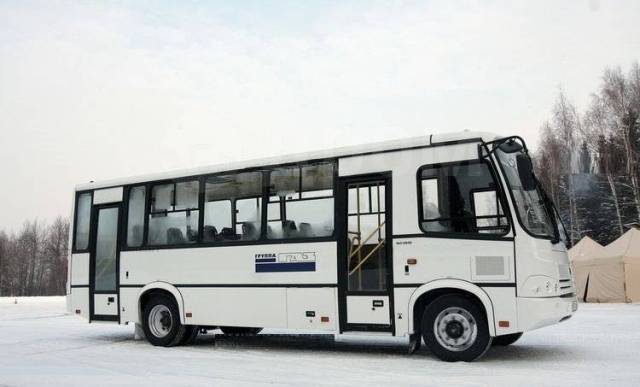

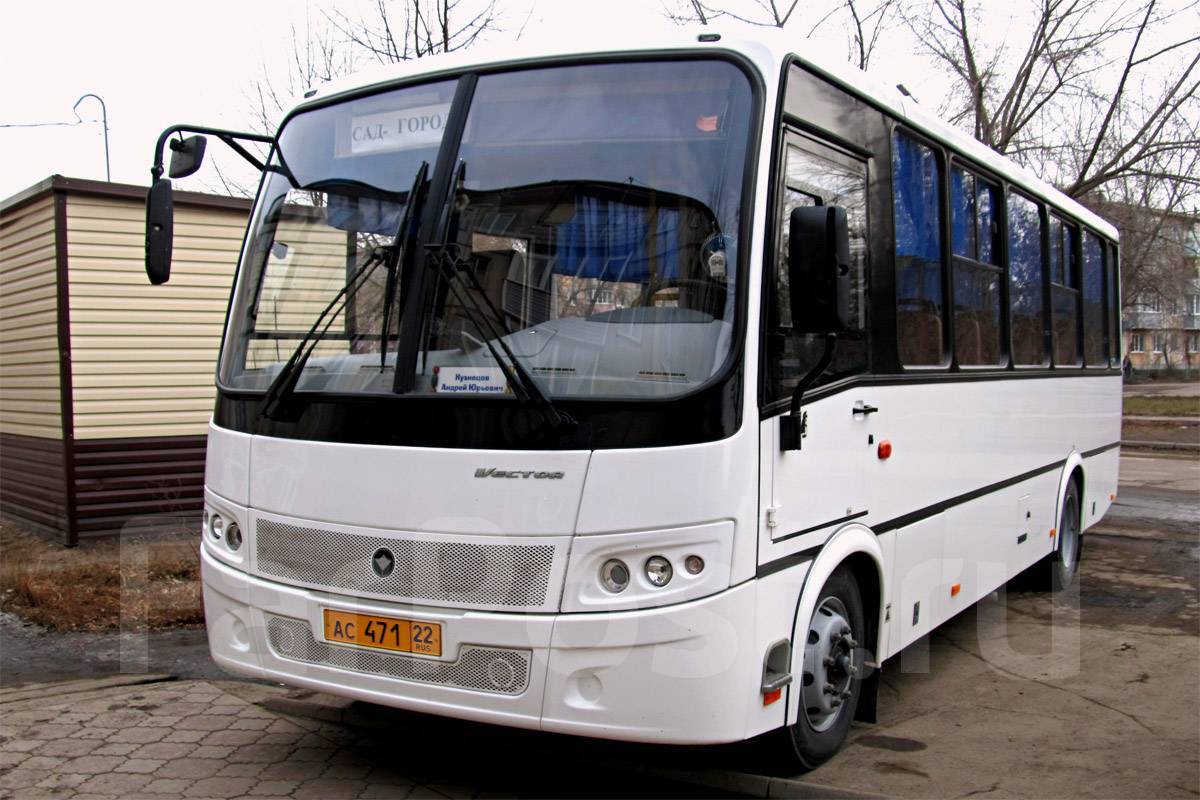

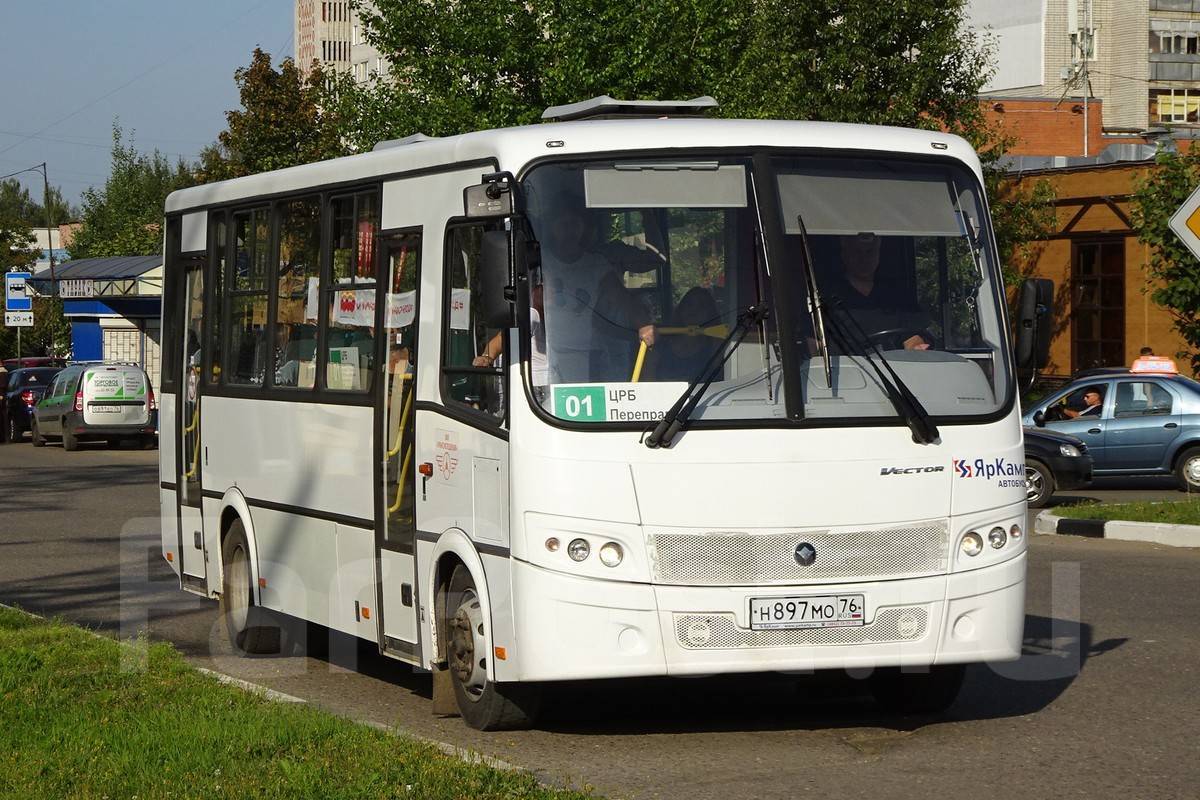

Паз 320412 05 вектор: Пригородный автобус ПАЗ 320412-05 Вектор 8.6

>

Автобусы ПАЗ 320412-05 (Вектор) — Средний класс

Автобус «Вектор 4» длиной 8.5 м актуален как на городских маршрутах, так и для сегмента корпоративного транспорта. Имеет четыре варианта планировки салона: 15, 21, 24 и 29 посадочных мест. Автобус оснащен моторным тормозом в базовой комплектации, механической коробкой передач, системой ABS и противобуксовочной системой ASR. Комплектуется дизельным двигателем ЯМЗ или Cummins экологического стандарта EURO-4. При установке газового двигателя Cummins экологического стандарта EURO-5, газовое топливо заправляется в 7 баллонов (6 шт. по 62 л, маневровый – 52 л). Автобус имеет эффективные экономические показатели: низкий расход топлива – 21 л/100 км, межсервисный пробег – 15 000 км, доступность запасных частей, высокий сбалансированный ресурс кузова и силового агрегата.

Агрегатные характеристики

Двигатель (дизельный)Cummins ISF 3.8e4168ЯМЗ -5341Cummins BGe5 195 (CNG)
Количество и расположение цилиндров4R6R
Нормы экологической безопасностиЕURO-4ЕURO-5
Рабочий объем, л3,764,435,88
Мощность двигателя, кВт (л.с.)122 при 2600 мин-1125 при 2300 мин-1144,66 при 2492 мин-1
Макс. крутящий момент, Нм592 при 1300…1700 мин-1670 при 1200…1600 мин-1571,84 при 1500 мин-1
РасположениеПереднее, продольное
Максимальная скорость, км/ч100
КППАКПП: Allison S2100, 6-ступ
МКПП: ZF S5-42, 5-ступ
Базовые характеристики
Тип кузоваНесущий, вагонной компоновки
Ресурс кузова, лет8
Колёсная формула4х2
Длина/Ширина/Высота, мм8560 / 2410 / 2880
База, мм4760
Высота потолка в салоне, мм1980
Количество/ширина дверей, мм2 / 650
Мин. радиус разворота, м10
Масса снаряженная/полная, кг6280 / 115006290 / 115006360 / 11500
Нагрузка на переднюю/заднюю ось, кг4100 / 7400
Общее количество мест (в т.ч. посадочных)60(21+1)57(24+1)50(29+1)
Емкость топливного бака, л140422  (6 баллонов по 62л +1 баллон по 50л)
Шасси/ мостКААЗ
Рулевой механизмС гидроусилителем руля
Тормозная системаПневматическая, двухконтурная, с разделением на контуры по осям, с ABS
ВентиляцияПринудительная и естественная через форточки в окнах, боковины и люки в крыше
Система отопленияАвтономный жидкостный предпусковой подогреватель и салонные отопители
Шины245/75 R19,5″

Каталог, схема, запчасти на двигатели моторы ПАЗ ВЕКТОР ПАЗ-320402-05, ПАЗ-320412-05, ПАЗ 320414-05 для ремонта и обслуживания.



В НАЛИЧИИ БОЛЕЕ 500 НАИМЕНОВАНИЙ.
ТОЛЬКО КАЧЕСТВЕННЫЕ ЗАПЧАСТИ.
БЫСТРОЕ РАССМОТРЕНИЕ ЗАЯВОК.
ПОДБОР И КОНСУЛЬТАЦИЯ.
ОТГРУЗКА В ДЕНЬ ОПЛАТЫ.
ДОСТАВКА В ГОРОДА РОССИИ, КАЗАХСТАНА, УКРАИНЫ, БЕЛОРУССИИ.

Мы предлагаем купить заказать запасные части для двигателей

ПАЗ ВЕКТОР моделей
  • ПАЗ-320402-05
  • ПАЗ-320412-05
  • ПАЗ 320414-05

КАТАЛОГ, СХЕМА ЗАПЧАСТЕЙ ПО ВСЕМ СИСТЕМАМ ДВИГАТЕЛЯ КАММИНЗ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
  • ЦИЛИНДРО-ПОРШНЕВАЯ ГРУППА ЦПГ (гильза, поршень, кольца поршневые, пальцы, стопора, шатуны, вкладыши шатунные)
  • МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ (головка блока цилиндров ГБЦ, распредвал, клапан впускной выпускной, толкатели, маслосъемные колпачки, коромысла, пружины, седла, тарелки, направляющие, штанги толкателя, виброизоляторы, прокладки ГБЦ
  • ТОПЛИВНАЯ СИСТЕМА (актуатор дозатор топлива, насос подкачки, насос топливный ТНВД, соленоид электромагнитный клапан, топливная рампа рейка, ТННД, форсунки, распылители, плунжерные пары, штуцера коннекторы, топливные трубки, трубопроводы)
  • ВОЗДУШНАЯ СИСТЕМА (турбина, компрессор, коллектор, патрубки воздуховоды)
  • СИСТЕМА ОХЛАЖДЕНИЯ (термостат, насос водяной помпа, натяжители ремня, ролики, шланги)
  • СИСТЕМА СМАЗКИ
    (масляный насос, теплообменник маслоохладитель, форсунка охлаждения поршня)
  • БЛОК ЦИЛИНДРОВ (вкладыши коренные, коленвал, маховик, картер, демпфер, заглушки пробки)
  • ПОДДОН КАРТЕРА
  • ЭЛЕКТРООБОРУДОВАНИЕ (блок управления, датчик, стартер, генератор, жгут проводов)
  • РАСХОДНЫЕ МАТЕРИАЛЫ (ремни, фильтры, комплекты наборы прокладок, прокладки, сальники, болты, кронштейны и другое)

ПРЕДУПРЕЖДЕНИЕ! Данный каталог носит ознакомительный характер и при подборе требуемых запасных частей не следует руководствоваться им на 100%, так как все двигатели индивидуальны по своим комплектациям в зависимости от еврокласса мотора и того где он установлен. РЕКОМЕНДУЕМ ОБРАТИТЬСЯ К НАШИМ СПЕЦИАЛИСТАМ ДЛЯ ПРАВИЛЬНОГО И ТОЧНОГО ПОДБОРА ЗАПЧАСТЕЙ!

КЛАПАННАЯ КРЫШКА С ПРОКЛАДКОЙ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)

КОРОМЫСЛО ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(штанги толкателя, толкатели клапанов, траверсы, держатели гнезда, оси и опоры коромысел)

1Коромысло впускного клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259945
2Коромысло выпускного клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259946
3Штанга толкателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4940025
4Толкатель клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3947759
5Винт регулировочный коромысла ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3959128
6Гайка регулировочного винта ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3927692
7Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3925402
8Траверса клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4940179
9Штифт держателя гнезда коромысел ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3942730
10Держатель гнезда коромысел ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3935945
11Гнездо коромысла ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3935946
12Ось коромысел ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259946
13Опора коромысел ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259508

ГОЛОВКА БЛОКА ЦИЛИНДРОВ ГБЦ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(прокладка ГБЦ, болты, тарелки, пружины, седла, сухари, направляющие, заглушки, маслосъемные колпачки)

1Тарелка пружины клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3943198
2Сухарь клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3940123
3Пружина клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4936080
4Клапан выпускной ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3940734
5Маслосъемный колпачок ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3955393
6Клапан впускной ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3940735
7Головка блока цилиндров ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5258276
8Заглушка ГБЦ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3008468
9Заглушка ГБЦ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3914035
10Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3008469
11Пробка расширительная ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3920706
12Седло выпускного клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3943450
13Седло впускного клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3943449
14Прокладка ГБЦ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4943051
15Болт ГБЦ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4940194
16Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3007632

ВПУСКНОЙ КОЛЛЕКТОР ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(термостат, хомуты, патрубки, подогреватель, прокладки, уплотнения, крышки)

1Болт трубопровода ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900627
2Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900678
3Болт с фланцем и шестигранной ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3913366
4Хомут патрубка впускного коллектора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5269284
5Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3867646
6Патрубок впускного коллектора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4933777
7Коллектор впускной ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5262696
8Нагреватель впускного воздуха ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5254980
9Винт ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4940117
10Шайба ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4896355
11Прокладка впускного коллектора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4983020
12Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3902023
13Крышка термостата ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4992623
14Термостат ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3973834
15Уплотнение термостата ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3954829

ВЫПУСКНОЙ КОЛЛЕКТОР ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(прокладки, втулки, болты)

ТУРБИНА ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(турбокомпрессор, прокладка, трубки слива и подачи масла)

1Турбокомпрессор ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 2835664
2Прокладка турбокомпрессора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3932475
1. 2.Турбокомпрессор / Турбина HE266W ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3772741
3Трубка слива масла с турбины верхняя часть ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5253733
4Трубка слива масла с турбины средняя часть ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5263842
5Хомут ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3937613
6Трубка слива масла с турбины нижняя часть ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5265252
7Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3928624
8Прокладка трубки слива масла с турбины ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3934638
9Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3913638
10Трубка подачи масла к турбине ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5282268
11Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3922794
12Штуцер ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3932446
13Уплотнительная шайба ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3932484
14Штуцер ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5269713
15Патрубок турбины выпуска к приемной трубе ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4981973
16Прокладка патрубка выпуска ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4995186
17Кронштейн выпускного патрубка 4982429
18Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3901249
19Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259411
20Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4991835
21Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4898482

БЛОК ЦИЛИНДРОВ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(гильзы, поддон картера, прокладка, проставка, бугеля, втулки, пробки, заглушки)

1Блок цилиндров ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5289696
2Проставка поддона ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4945794
3Крышка коренного вкладыша ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4932259
4Втулка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900068
5Болт крышки коренного вкладыша ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3927948
6Прокладка картера двигателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4995750
7Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3902460
8Втулка распределительного вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5298256
9Втулка блока цилиндров ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5284980
10Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900956
11Подогреватель масла в картере ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4946432
12Крышка подогревателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3969833
13Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4058941
14Гайка подогревателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4980154
15Картер двигателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5257823
16Пробка картера ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4994692
17Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900631
18Гильза блока цилиндров ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900396 / 3904166

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(распредвал, шестерня, скоба)

1Распределительный вал ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259582
2Упорная пластина распределительного вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5258931
3Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3925883
4Штифт установочный ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3904483
5Шестерня распределительного вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3955152
6Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4903110
7Кольцо частоты вращения ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259583

ПОРШНЕВАЯ ГРУППА С ШАТУНОМ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(поршень, палец поршневой, кольца поршневые, стопорные, втулки шатуна, вкладыши натунные, форсунки охлаждения поршня)

1Шатун ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4989162
2Болт шатуна ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4891179
3Втулка шатуна ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5257363
4Вкладыш шатунный верхний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4948508
5Вкладыш шатунный нижний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4948509
6Поршень двигателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5258754
7Палец поршня ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3934047
8Кольцо поршневое компрессионное верхнее ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3959079
9Кольцо поршневое стопорное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3920691
10Форсунка охлаждения поршня ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4937308
11Болт штуцер форсунки охлаждения поршня ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3964817
12Кольцо поршневое компрессионное нижнее ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3943447
13Кольцо поршневое маслосъемное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3932520

КОЛЕНЧАТЫЙ ВАЛ С МАХОВИКОМ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(коленвал, шкив, вкладыши коренные, сальники коленвала передний и задний)

1Коленчатый вал ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5261376 / 5261375 / 4938752
2Вкладыш коренной верхний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4948505
3Вкладыш упорный коренной ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4948506
4Вкладыш коренной нижний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4948504
5Шестерня коленчатого вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4934419
6Буртик коленчатого вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 2831066
7Штифт установочный ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3904483
8Шлицевая муфта ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4937957
9Комплект ремонтных втулок коленчатого вала передний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3802820
10Комплект ремонтных втулок коленчатого вала задний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3926126
11Шкив коленчатого вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259981
12Пластина крепления шкива коленчатого вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3978479
13Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4980332
14Венец маховика ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3905427
15Маховик ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3966587

ТОПЛИВНАЯ СИСТЕМА ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(форсунка, насос топливный ТНВД, топливная рампа рейка, трубки топливные)

1Форсунка топливная ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) Bosch 0445120134 4947582
2Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4903110
3Держатель форсунки ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4944917
4Топливный насос высокого давления ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5294402
5Шестерня привода ТНВД ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5271959
6Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5271958
7Гайка ТНВД ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5292656
8Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 2830977
9Адаптер ТНВД к картеру двигателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5271957
10Фильтр топливный ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) FF5706 5262311
11Гайка крепления ТНВД ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900589
12Шпилька крепления ТНВД ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3902501
13Трубка подачи топлива к фильтру верхняя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4990464
14Трубка подачи топлива к фильтру нижняя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4990465
15Головка топливного фильтра ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5257996
16Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900631
18Штуцер топливного фильтра ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4980348
19Датчик давления топлива в рампе ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) Bosch 0281006176 5260246 / 5297641
20Топливная рампа ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) Bosch 0445224013 4947583
21Редукционный клапан топливной рампы ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3974093 / 5317174
22Трубка подачи топлива к форсунке 2 и 4 цилиндров ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4941701
23Трубка подачи топлива к форсунке 1 и 3 цилиндров ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4941699
24Трубка обратки ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5270253
25Трубопровод подачи топлива от ТНВД к рампе ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5266593
26Клапан обратный ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3957290
27Шайба уплотнительная ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3963988
28Шайба уплотнительная ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3963983
29Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900629
30Гаситель вибрации топливной трубки ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3919359
31Держатель трубки ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3947729
32Болт с невыпадающей шайбой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3920854
33Кронштейн трубки ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4942453

КОРПУС МАСЛООХЛАДИТЕЛЯ С ПОМПОЙ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(теплообменник, насос водяной, нагреватель, патрубки)

1Корпус маслоохладителя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5262810
2Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900632
3Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259924
4Муфта соединительная ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3287426
5Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5260603
6Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259563
7Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259562
8Переходник головки масляного фильтра ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4980089
9Датчик давления масла ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4076930
10Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4921574
11Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259563
12Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3913034
13Насос водяной / Помпа ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5263374
14Маслоохладитель / Теплообменный элемент ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4990291
15Подогреватель двигателя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4993383
16Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4978357
17Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5261587
18Регулятор давления масла ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3936365
19Водяной патрубок входной ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5258034
20Водяная перепускная трубка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4943259
21Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4934749
22Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5257072
23Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900633
24Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3901865
25Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3913638
26Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3901865
27Прокладка корпуса маслоохладителя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4990276
28Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900633
29Масляный фильтр ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) LF16352 5262313

КАРТЕР РАСПРЕДЕЛИТЕЛЬНЫХ ШЕСТЕРЕН ГРМ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)

1Картер распределительных шестерен ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5257263
2Штифт ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3954616
3Футорка с резьбой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4929128
4Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3901445
5Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3903112
6Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3910495
7Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3918153

КАРТЕР МАХОВИКА С ЗАДНИМ САЛЬНИКОМ КОЛЕНВАЛА ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)

1Картер маховика ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5254843
2Сальник коленчатого вала задний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3968563
3Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3910248
4Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3910260
5Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3089188
6Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3914177
7Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3903464
8Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900679

ПЕРЕДНЯЯ КРЫШКА ДВИГАТЕЛЯ С МАСЛЯНЫМ НАСОСОМ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(прокладка, сальник передний коленвала, роторы масляного насоса, трубка сапуна, шланги)

1Передняя крышка с масляным насосом ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5262990
2Прокладка передней крышки ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4980605
3Сальник коленчатого вала передний ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4890832
4Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3901445
5Ротор масляного насоса ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947067
6Ротор масляного насоса ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947068
7Пластина ротора масляного насоса ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947075
8Болт с плоской головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4983283
9Клапан редукционный ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947069
10Пружина нажимная ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4983288
11Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947071
12Заглушка редукционного клапана ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947072
13Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947074
14Кольцо уплотнительное ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947073
15Штифт ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3949326
16Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900632
17Сальник масляного насоса ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4938765
18Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900627
19Трубка сапуна ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259121
20Хомут ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3917995
21Шланг сапуна ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4947079
22Сапун маслоохладителя ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5259161
23Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 2830411
24Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 145536

ВОЗДУШНЫЙ КОМПРЕССОР С ШЕСТЕРНЕЙ И ТРУБКАМИ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)

1Компрессор ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4932265
2Шестерня компрессора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3971520
3Уплотнительное кольцо прямоугольного сечения ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5253501
4Гайка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3287893
5Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4994574
6Заглушка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3930881
7Гайка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3279043
8Шпилька ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3905371
9Фитинг ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5265147
10Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3089240
11Трубка компрессора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5269954
12Трубка охлаждения компрессора подводящая ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5269952
13Фитинг ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5265148
14Фитинг ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3287426
15Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3679139
16Кронштейн крепления компрессора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3679139
17Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900629
18Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900630

СТАРТЕР ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)

ГЕНЕРАТОР С КРОНШТЕЙНОМ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)

1Генератор 12V 150A ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5272634
2Компрессор кондиционера ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4981725, YL-5h24, 1B20081200301, H0321, F1B20081200301A0883
3Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3082439, 3089356
4Гайка ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3044360, CU3044360
5Кронштейн генератора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4980553
6Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3089016
7Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3902663
8Штифт ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
9Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3904446

ПРИВОД ВОДЯНОГО НАСОСА И ГЕНЕРАТОРА ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(ремень, натяжитель ремня, ролики, шкив вентилятора, опора, ступица, держатель)

1Ремень приводной ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 8PK2190 3974030
2Натяжитель ремня ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4980639
3Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900679
4Ролик промежуточный ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5254599
5Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3900678
6Ролик ручейковый ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5265369
7Кронштейн ролика ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5269736
8Шкив вентилятора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4934465
9Ступица шкива вентилятора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5272335
10Стопорное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3035960
11Подшипник ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3910739
12Опора вентилятора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4941319
13Держатель ступицы вентилятора ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3923044
14Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 2830411

БЛОК УПРАВЛЕНИЯ ЭБУ И ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЯ ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05)
(датчики, жгуты проводов)

1Жгут проводов блока управления двигателем ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5260717
2Жгут проводов на две форсунки ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5260364
3Болт с фланцем и шестигранной головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3397506
4Блок управления двигателем (ЭБУ) ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 5258888
5Датчик температуры охлаждающей жидкости ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4954905
6Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4010519
7Датчик давления ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4921323
8Болт с торцевой головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3957849
9Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4903482
10Датчик положения коленчатого вала ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4921685
11Болт с фланцем и торцевой головкой ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 3906391
12Уплотнительное кольцо ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4928599
13Датчик атмосферного давления ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) 4076493

Доставка запчастей на моторы CUMMINS ПАЗ ВЕКТОР (320402-05, 320412-05, 320414-05) по России и странам СНГ: Абакан, Адлер, Азов, Александров, Алексин, Альметьевск, Анапа, Ангарск, Анжеро-Судженск, Арзамас, Армавир, Артём, Архангельск, Астрахань, Ачинск, Апатиты, Арсеньев, Асбест, Балаково, Балашиха, Барнаул, Батайск, Белгород, Бердск, Березники, Бийск, Благовещенск, Братск, Брянск, Балахна, Балашов, Белебей, Белово, Белогорск, Белорецк, Белореченск, Березовский, Биробиджан, Бор, Борисоглебск, Боровичи, Бугульма, Буденновск, Бузулук, Буйнакск, Бодайбо, Боровск, Бугуруслан, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Великие Луки, Верхняя Пышма, Видное, Вольск, Воркута, Воскресенск, Воткинск, Всеволожск, Выборг, Выкса, Вязьма, Верхняя Салда, Грозный, Гатчина, Геленджик, Георгиевск, Глазов, Горно-Алтайск, Губкин, Гудермес, Гуково, Гусь-Хрустальный, Гай, Губкинский, Дербент, Дзержинск, Димитровград, Долгопрудный, Домодедово, Донской, Дубна, Добрянка, Дюртюли, Евпатория, Екатеринбург, Елец, Ессентуки, Егорьевск, Ейск, Елабуга, Железногорск, Жуковский, Жигулевск, Златоуст, Заречный, Зеленогорск, Зеленодольск, Заринск, Иваново, Ижевск, Иркутск, Ивантеевка, Избербаш, Искитим, Ишим, Ишимбай, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Камышин, Каспийск, Кемерово, Керчь, Киров, Кисловодск, Ковров, Коломна, Комсомольск- на-Амуре, Копейск, Королёв, Кострома, Красногорск, Краснодар, Красноярск, Курган, Курск, Кызыл, Каменск-Шахтинский, Канск, Кинешма, Кириши, Кирово-Чепецк, Киселевск, Кисловодск, Клин, Клинцы, Когалым, Котлас, Краснокаменск, Краснокамск, Краснотурьинск, Кропоткин, Крымск, Кстово, Кузнецк, Кумертау, Кунгур, Качканар, Ковдор, Королев, Коряжма, Костомукша, Курчатов, Липецк, Люберцы, Лабинск, Лениногорск, Ленинск-Кузнецкий, Лесосибирск, Лиски, Лобня, Лысьва, Лыткарино, Лабытнанги, Лангепас, Лянтор, Магадан, Магнитогорск, Майкоп, Махачкала, Миасс, Москва, Мурманск, Муром, Мытищи, Междуреченск, Мелеуз, Минеральные Воды, Минусинск, Михайловка, Михайловск, Мичуринск, Мегион, Мирный, Мончегорск, Муравленко, Мыски, Набережные Челны, Назрань, Нальчик, Находка, Невинномысск, Нефтекамск, Нефтеюганск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новокуйбышевск, Новомосковск, Новороссийск, Новосибирск, Новочебоксарск, Новочеркасск, Новошахтинск, Новый Уренгой, Ногинск, Норильск, Ноябрьск, Назарово, Наро-Фоминск, Нерюнгри, Новоалтайск, Новотроицк, Новоуральск, Нягань, Надым, Нарьян-Мар, Нефтегорск, Нижние Серги, Новодвинск, Ноглики, Обнинск, Одинцово, Октябрьский, Омск, Орёл, Оренбург, Орехово-Зуево, Орск, Озерск, Отрадный, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Прокопьевск, Псков, Пушкино, Пятигорск, Павлово, Павловский Посад, Полевской, Прохладный, Печора, Покачи, Раменское, Реутов, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Ревда, Ржев, Россошь, Радужный, Салават, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Северодвинск, Северск, Сергиев Посад, Серпухов, Симферополь, Смоленск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Сальск, Сарапул, Саров, Свободный, Серов, Сертолово, Сибай, Славянск-на-Кубани, Соликамск, Солнечногорск, Сосновый Бор, Ступино, Салехард, Сатка, Саяногорск, Светлый, Светогорск, Сосногорск, Стрежевой, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Тимашевск, Тихвин, Тихорецк, Тобольск, Троицк, Туапсе, Туймазы, Тарко-Сале, Улан-Удэ, Ульяновск, Уссурийск, Уфа, Урус-Мартан, Усолье-Сибирское, Усть-Илимск, Ухта, Удачный, Удомля, Урай, Усинск, Учалы, Феодосия, Фрязино, Хабаровск, Хасавюрт, Ханты-Мансийск, Химки, Чебоксары, Челябинск, Череповец, Черкесск, Чита, Чайковский, Чапаевск, Черемхово, Черногорск, Чехов, Чистополь, Чернушка, Шахты, Шадринск, Шали, Шуя, Шелехов, Щекино, Щёлково, Электросталь, Элиста, Энгельс, Южно-Сахалинск, Юрга, Якутск, Янаул, Ялта, Ярославль.

Средний городской автобус ПАЗ-320402-05 «Вектор»

Юрий Петров

Работа над средними городскими автобусами ПАЗ с автоматическими трансмиссиями началась в 2010 году. Первый экземпляр автобуса ПАЗ-320412-05 нового поколения «Вектор» с ГМП Allison 2100 GCTP0006 был представлен осенью 2012 года на 80-летие Павловского автобусного завода («ГП» № 3, 2013, с. 36).

Буквально через год, в конце 2013-го, для обслуживания гостей Олимпийских и Паралимпийских игр в Сочи была отправлена первая серийная партия ПАЗ-320402-05 «Вектор» c «автоматами».

Сегодня с конвейера Павловского автомобильного завода сходит уже несколько модификаций автобусов «Вектор 4», различающихся применяемым набором агрегатов, длиной кузова и исполнением салона. Однако наиболее распространённой и востребованной остаётся 7,6-метровая версия автобуса «Вектор 4» (по старой индексации ПАЗ-320402-05). В варианте с 17, 20 и 21 посадочными местами адресована городским пассажироперевозчикам, работающим на линейных маршрутах. Есть модификации транспорта и для корпоративного сегмента – это 25-местные машины.

Росту популярности моделей «Вектор 4» способствует то, что ПАЗ – единственный завод, ставящий автоматические трансмиссии на автобусы малого и среднего классов. К этому стоит добавить многовариантность модификаций длиной 7,1; 8,56; 8,8 м, позволяющих перевозить до 64 пассажиров, а также наличие в программе междугородных 30-местных версий.

Современный дизайн, соответствие требованиям экологической безопасности и комфорта пассажиров, простота и удобство в эксплуатации сделали модели «Вектор 4» лидером на российском рынке в своём классе. Сегодня на выбор предлагаются два разных двигателя: это дизельные агрегаты Cummins и ЯМЗ мощностью от 122 до 197 л.с. экологических стандартов Euro 4 и Euro 5. С этими силовыми агрегатами автобус демонстрирует эффективные экономические показатели: низкий расход топлива, значительный межсервисный интервал (15 000 км пробега), большой ресурс. Доступность запасных частей и расходных материалов не является проблемой для всех возможных комплектаций, обеспечиваемых корпоративной политикой «Группы «ГАЗ».

Большое внимание конструкторы Павловского автобусного завода уделили вопросам безопасности, именно поэтому уже в базовую комплектацию этих машин входит система ABS. Дополнительное снижение эксплуатационных затрат за счёт существенного уменьшения износа тормозных колодок возложено на моторный тормоз. Ну и традиционно для всех модификаций автобусов ПАЗ предлагается широчайший выбор дополнительных опций, позволяющих повысить комфортабельность, безопасность и эффективность перевозок. В их числе – кондиционер, тонированные стеклопакеты, аудиосистема, камеры наружного и внутреннего видеонаблюдения, автоинформатор с электронными рейсоуказателями, цифровой тахограф, навигационные системы ГЛОНАСС / GPS, система безналичной оплаты проезда, система «Говорящий город» для помощи слабовидящим пассажирам и многое другое.

В базовой комплектации все автобусы семейства «Вектор 4» оборудуют механической коробкой передач, однако в последнее время эксплуатанты и пассажироперевозчики всё чаще выбирают модификации с 6-ступенчатой автоматической коробкой Allison S2100. И это не удивительно. Лет 20 назад считалось, что городской автобус с «автоматом» – это лишь дополнительная трата денег, поскольку машина с ГМП дороже и может потреблять больше топлива, чем «механический» собрат.

Однако это справедливо для техники, разработанной в 1980–1990-х. За это время технический прогресс шагнул далеко вперёд, уравняв в правах автоматические трансмиссии и механические КП. На смену устаревшим моделям с 2, 3 и 4 ступенями пришли многоступенчатые коробки передач с электронной системой управления. За счёт более частой «нарезки» передач двигатель у автобуса с такой трансмиссией работает в наиболее оптимальном с точки зрения экономичности диапазоне оборотов коленвала. А на конкретном примере с автобусом «Вектор 4» (ПАЗ-320402-05) можно говорить ещё и о том, что передаточное число высшей (6-й) ступени в «автомате» Allison S2100 существенно ниже, чем у высшей (5-й) ступени в механической коробке ZF S5-42: 0,61 против 0,76. Это означает, что при движении в установившемся режиме у модификации с «автоматом» обороты двигателя будут на 20 % меньше, обеспечивая дополнительную экономию топлива и сохранение ресурса.

Так что незначительная переплата за автобус с «автоматом» присутствует лишь на стадии покупки. Как показала практика использования АКП на «Векторах», разница в первоначальной стоимости с лихвой отбивается уже на первом году эксплуатации. Особенно это заметно в сложном городском темпе езды, когда автоматическая КП позволяет экономить топливо и облегчает работу водителя.

Мы полностью перейдём на АКП

Многие транспортники уже давно сделали выбор в пользу автобусов ПАЗ с автоматической коробкой передач. В их числе – ЗАО «Транспортная фирма «Очаково», много лет занимающаяся маршрутными пассажирскими перевозками в Москве и Подмосковье. Об опыте эксплуатации «пазиков» с автоматической трансмиссией Allison делится заместитель генерального директора этой компании Александр Кудинёв.

А.К.: Раньше на своих маршрутах мы активно использовали автобусы ПАЗ-32053, численность которых составляла несколько десятков штук. Когда подошёл срок их списания, мы занялись поиском новых автобусов малого класса для работы на городских маршрутах, надёжных и приемлемых по себестоимости.

Изучив имеющиеся на рынке предложения, в 2014 году в рамках работы по обновлению подвижного состава наша компания приобрела по программе утилизации 17 новых автобусов ПАЗ-320402-05 (сегодня носящих имя «Вектор 4». – Прим. ред.) с автоматической коробкой передач. На сегодняшний день их пробег в среднем варьируется в пределах от 100 000 до 200 000 километров.

Корр.: Но почему выбор был сделан именно в пользу модификации с «автоматом»?

А.К.: Мы целенаправленно закупали версию с автоматической коробкой передач, потому что такой автобус имеет ряд неоспоримых преимуществ. Во-первых, это облегчение условий работы водителя.

В городском трафике водителю автобуса с механической коробкой приходится постоянно отвлекаться на переключение передач, что повышает утомляемость. С АКП такой проблемы нет, и водитель занят не манипуляциями с рычагом коробки, а контролем дорожной обстановки, что значительно повышает качество и безопасность перевозки людей. Вторым безусловным преимуществом является повышение срока службы агрегатов автобуса и заметное снижение расходов на запчасти.

Поскольку процесс переключения передач в автобусе с АКП не связан напрямую с действиями водителя, на долговечность трансмиссии больше не влияет пресловутый человеческий фактор. Можно полностью забыть о ремонтах сцепления и самой коробки, вызванных некорректным переключением передач. Срок службы трансмиссии теперь очень высокий. Использование «автомата» значительно повысило срок службы деталей рабочей тормозной системы автобуса. Таким образом, нужно отметить, что обслуживание АКП сводится, фактически только к периодической замене масла и фильтра, что снижает общие расходы на содержание автобуса.

Корр.: Какие недостатки всплыли у автобусов в процессе эксплуатации?

А.К.: В процессе эксплуатации автобусов не было выявлено никаких недостатков, честно. Нас устраивает абсолютно всё, претензий и нареканий нет.

Корр.: Тогда рассматриваете ли Вы возможность приобретения таких же машин в дальнейшем?

А.К.: Честно говоря, в перспективе мы вообще хотели бы отказаться от использования автобусов других марок, которые на сегодняшний день присутствуют в нашем автопарке (речь о Mercedes-Benz Sprinter и Citroёn Jumper) и к которым у нас есть ряд претензий, и перейти только на автобусы марки ПАЗ, оснащённые АКП.

Автобус ПАЗ 320412 (Вектор) — цена, характеристики

Тип кузоваНесущий, вагонной компоновки
Ресурс кузова, лет8
Колесная формула4X2
Длина/Ширина/Высота, мм8560/2410/2880
База, мм4760
Высота потолка в салоне, мм1980
Количество/ширина дверей, мм2/650
Мин. радиус разворота, м10
Масса снаряженная/полная, кг6280…6360/ 11500
Нагрузка на переднюю заднюю ось от полной массы, кг4100/7400
Общее количество мест (в т.ч. посадочных)60 (21+1), 57 (24+1), 50 (29+1)
Емкость топливного бака, л140
Шасси/мостКААЗ
Рулевой механизмС гидроусилителем руля
Тормозная системаПневматическая, двухконтурная, с разделением на контуры
по осям, с ABS и ASR
ВентиляцияЕстественная
Система отопленияАвтономный жидкостный предпусковой подогреватель и 4
салонных отопителя
Шины245/70 R19,5
АГРЕГАТНЫЕ ХАРАКТЕРИСТИКИДизельный
ДвигательЯМЗ 534230Cummins ISF 3. 8
Количество и расположение цилиндров4R вертикальное
Нормы экологической безопасностиЕURO-5
Рабочий объем, л4,433,76
Мощность двигателя, кВт (л.с.)/мин124.2 (168,9) при 2300 мин-1122 (165,9) при 2600 мин-1
Макс. крутящий момент, Нм/мин670 при 1200…1600 мин-1592 при 1300…1700 мин-1
Расположение двигателяПереднее, продольное
КППМКПП: ZF S5-42, 5-ступ.
МКПП: Fast Gear
АКПП: Allison S2100, 6-ступ.
Максимальная скорость, км/ч100

Многофункциональный CRISPR-Cas9 со сконструированными иммуноусиленными эпитопами Т-клеток человека

Обнаружение Cas9-специфических сывороточных антител

Здоровые контрольные сыворотки ( n = 143), использованные в этом исследовании, а ранее 47 , представляют собой подмножество молекулярных Эпидемиологическое исследование рака головы и шеи в Онкологическом центре им. М. Д. Андерсона, проведенное в период с января 2006 г. по сентябрь 2008 г. Образцы были собраны с использованием стандартизированного протокола сбора образцов и хранили при -80 ° C до использования.Все соответствующие этические нормы для работы с участниками-людьми были соблюдены, и от всех участников было получено письменное информированное согласие с одобрения наблюдательного совета института штата Аризона. Участники были этнически разнообразными. Размер выборки был определен на основе предыдущего опыта и аналогичных экспериментов в литературе. Группового распределения не было, и исследователи были не осведомлены об информации участников. Лизат S. pyogenes получали обработкой ультразвуком бактериальных гранул из ночных культур S.pyogenes ATCC 19615 в присутствии 1 таблетки полного ингибитора протеазы (Sigma-Aldrich) после 3 циклов замораживания и оттаивания. Обнаружение сывороточных антител выполняли с помощью ELISA. 96-луночные планшеты покрывали 20 мкг / мл рекомбинантной нуклеазы S. pyogenes Cas9 (Takara Bio USA, Mountain View, CA), рекомбинантного ядерного антигена 1 вируса Эпштейна-Барра (EBNA; Advanced Biotechnologies Inc., Eldersburg, MD. ), человеческий гемоглобин (Sigma-Aldrich) или лизат S. pyogenes . Сыворотки разводили 1:50 в 10% E.Лизат coli , приготовленный на 5% молочном PBST (0,2% твин) 48 , инкубировали при встряхивании в течение 2 ч при комнатной температуре и добавляли в указанные лунки в двух экземплярах. Добавляли пероксидазу хрена (HRP) против IgG человека (Jackson ImmunoResearch Laboratories, West Grove, PA) в соотношении 1: 10 000 и детектировали с использованием фемто-хемилюминесцентного субстрата Supersignal ELISA (Thermo Fisher Scientific, Waltham, MA). Люминесценцию детектировали в виде относительных световых единиц (RLU) на люминометре для микропланшетов Glomax 96 (Promega, Madison, WI) при 425 нм.Пороговое значение определяли как любую реактивность, превышающую верхние 99% значений RLU для человеческого гемоглобина (рис. 1а, пунктирная линия).

Предсказание Т-клеточного эпитопа-кандидата Cas9

Мы предсказали 9-мерные и 10-мерные кандидатные эпитопы MHC класса I, полученные из белка Cas9 (Uniprot — Q99ZW2), для HLA A * 02: 01. Эталонную последовательность белка вводили в 5 различных алгоритмов прогнозирования; 3 MHC-связывание: IEDB-консенсусное связывание 49 , NetMHCpan связывание 50 , Syfpeithi 51 и 2 алгоритма обработки антигена: IEDB-консенсусная обработка, ANN 52 .Индивидуальные оценки из каждого из алгоритмов прогнозирования затем нормализовали в пределах пула предсказанных пептидов после исключения плохих связывающих веществ, и средние нормализованные оценки связывания использовали для повторного ранжирования пептидов-кандидатов. 38 лучших кандидатных пептидов (дополнительная таблица 1) были отобраны для экспериментального тестирования. Консенсусный алгоритм прогнозирования связывания MHC IEDB (http://www.iedb.org/) был применен для получения списка пептидов Cas9 с высоким уровнем связывания, каждому из которых была присвоена нормализованная оценка связывания ( S b ). Показатель иммуногенности ( S i ) рассчитывали для каждого пептида на основании его аминокислотной гидрофобности (ANN-Hydro) 32 . Эпитопы MHC класса II были предсказаны с использованием рекомендуемых настроек IEDB. Мы использовали программное обеспечение Visual Molecular Dynamics 53 (http://www.ks.uiuc.edu/Research/vmd/) для создания структуры белка Cas9 (PDB ID: 4CMP, рис. 3a).

Стимуляция Ex vivo и картирование эпитопа Cas9 с помощью ELISpot

Все мононуклеарные клетки периферической крови (PBMC) были получены от здоровых людей с письменного информированного согласия наблюдательного совета университета штата Аризона, и были соблюдены все соответствующие этические нормы для работы с участниками-людьми. последовал.Участники были этнически разнообразными. Размер выборки был определен на основе предыдущего опыта и аналогичных экспериментов в литературе. Группового распределения не было, и исследователи были не осведомлены об информации участников. Если PBMC от данного донора не реагировали на положительный контроль, донор исключали из исследования. PBMC выделяли из свежей гепаринизированной крови центрифугированием в градиенте плотности Ficoll-Hypaque (GE Healthcare, Великобритания) и стимулировали. Вкратце, предсказанные пептиды Cas9 с S b <0.148 ( n = 38) были синтезированы (чистота> 80%) компанией Proimmune, UK. Каждый пептид восстанавливали до концентрации 1 мг / мл в стерильном PBS и создавали пулы путем смешивания 3-4 кандидатных пептидов. Стерильные мультискрининговые планшеты ELISpot (Merck Millipore, Billerica, MA, USA) покрывали в течение ночи 5 мкг / лунку захватывающего антитела против IFN-γ (клон D1K, № 3420-3-250, Mabtech, США), разведенного в стерильном PBS. Замороженные PBMC быстро размораживали и добавляли рекомбинантный человеческий IL-2 (20 Ед / мл, R&D Systems). Затем их стимулировали в трех повторах пулами пептидов Cas9 10 мкг / мл (или отдельными пептидами), предварительно смешанным пулом CEF в качестве положительного контроля (ProImmune, Великобритания) или DMSO в качестве отрицательного контроля в покрытых анти-IFN-γ. Планшеты ELISpot (Merck Millipore, Billerica, MA, USA) инкубировали в инкубаторе при 37 ° C, 5% CO 2 в течение 48 часов.Планшеты промывали три раза по 5 мин каждый буфером ELISpot (PBS + 0,5% FBS) и инкубировали с 1 мкг / мл антителом вторичной детекции против IFN-γ (клон 7-B6-1, # 3420-6-250, Mabtech , США) в течение 2 ч при комнатной температуре, промывали и инкубировали с 1 мкг / мл конъюгата стрептавидин ALP в течение 1 ч при комнатной температуре. Лунки снова промывали буфером ELISpot, и пятна были проявлены путем инкубации в течение 8–10 мин с буфером для обнаружения (33 мкл NBT, 16,5 мкл BCIP, в 100 мМ Tris-HCl pH 9, 1 мМ MgCl 2 , 150 мМ NaCl. ).Планшеты оставляли сушиться на 2 дня и пятна считывали с помощью считывателя AID ELISpot (Autoimmun Diagnostika GmbH, Германия). Среднее количество пятнообразующих единиц для каждого трех экземпляров рассчитывали для каждого тестируемого пептида или пула пептидов и вычитали из фонового сигнала.

Создание аутологичных APC из здоровых индивидуальных PBMC

Аутологичные CD40L-активированные B-клеточные APC были получены от здоровых доноров путем инкубации целых PBMC с облученной (32 Гр) линией клеток K562, экспрессирующей человеческий CD40L (KCD40L) в соотношении 4: 1 (От 800000 PBMC до 200000 облученных KCD40L) в каждой лунке. Клетки поддерживали в B-клеточной среде (BCM), состоящей из IMDM (Gibco, США), 10% инактивированной нагреванием человеческой сыворотки (Gemini Bio Products, Калифорния, США) и Antibiotic-Antimycotic (Anti-Anti, Gibco, USA). . BCM был дополнен 10 нг / мл рекомбинантного человеческого IL-4 (R&D Systems, Миннесота, США), 2 мкг / мл циклоспорина A (Sigma-Aldrich, Калифорния, США) и добавкой инсулина трансферрина (ITES, Lonza, MD, США). ). APC повторно стимулировали свежими облученными KCD40L на 5 и 10 дни после промывания PBS и размножения до целого 24-луночного планшета.Через две недели чистоту APC оценивали по экспрессирующим CD19 + CD86 + клеткам с использованием проточной цитометрии и использовали для стимуляции Т-клеток после> 90% чистоты. APC либо рестимулировали на срок до 4 недель, либо криоконсервировали для повторного размножения при необходимости.

Стимуляция Т-клеток аутологичными APC

Антиген-специфические Т-клетки были обнаружены путем стимуляции APC здоровых донорских В-клеток либо путем пептидной пульсации специфических эпитопов Cas9, либо путем трансфекции мРНК, кодирующей весь белок WT или модифицированный белок Cas9. Пептидную пульсацию APC проводили в BCM 5% сыворотке человека с рекомбинантным IL-4. Трансфекцию APC проводили первичным буфером P3 в Lonza 4D Nucleofector и программой EO117 (Lonza, MD, USA) и инкубировали в BCM-10% сыворотке человека и IL-4. Через 24 часа, в день 1, APC промывали и инкубировали с размороженными целыми PBMC в соотношении 1: 2 (200000 APC: 400000 PBMC) в 24-луночном планшете в BCM с добавлением 20 ед. / Мл рекомбинантного человеческого IL. -2 (R&D Systems, Миннесота, США) и 5 ​​нг / мл IL-7 (R&D Systems, Миннесота, США).На 5-й день проводили частичную замену среды, заменяя половину лунки свежими ВСМ и IL-2. На 10 день в новый 24-луночный планшет пульсировали свежие APC-пептиды. На 11 день размноженные Т-клетки рестимулировали АРС с импульсным пептидом, аналогично 1-му дню. Т-клетки использовали для анализа Т-клеток или иммунофенотипировали после 18-го дня.

Окрашивание Т-клеток проточной цитометрией

Клетки промывали один раз в буфере MACS. (содержащий PBS, 1% BSA, 0,5 мМ EDTA), центрифугировали при 550 g в течение 5 мин и повторно суспендировали в 200 мкл буфера MACS. Клетки окрашивали в 100 мкл окрашивающего буфера, содержащего анти-CD137, конъюгированный с фикоэритрином (PE, клон 4B4-1; BD Biosciences, США), анти-CD8-PC5 (клон B9.11; Beckman Coulter 1: 100), анти-CD8-PC5 (клон B9.11; Beckman Coulter 1: 100), -CD4 (клон SK3; BioLegend, 1: 200), анти-CD14 (клон 63D3; BioLegend, 1: 200) и анти-CD19 (клон HIB19; BioLegend, 1: 200), все конъюгированные с изотиоцианатом флуоресцеина (FITC) для заградительных ворот, 30 мин на льду. Образцы накрывали и инкубировали в течение 30 мин на льду, дважды промывали в PBS и ресуспендировали в 1 мл PBS перед анализом.

Окрашивание пентамера для иммунофенотипирования Т-клеток

Следующие HLA-A * 02: 01 PE-конъюгированные пентамеры Cas9 были получены от ProImmune: F2A-D-CUS-A * 02: 01-ILEDIVLTL-Pentamer и 007-Influenza A MP 58-66-GILGFVFTL-Пентамер. Т-клетки дважды промывали буфером MACS с 5% сывороткой человека и каждый раз центрифугировали при 550 g в течение 5 мин. Затем их ресуспендировали в 100 мкл окрашивающего буфера (буфер MACS, с 5% человеческой сывороткой и 1 мМ дазатанибом (ThermoFisher Scientific, Массачусетс, США). Каждый из пентамеров добавляли к ресуспендированным Т-клеткам, стимулированным соответствующим пептидом или АПК в концентрации 1: 100.Образцы инкубировали при комнатной температуре в течение 30 мин в темноте, затем дважды промывали буфером MACS. Клетки окрашивали в 100 мкл буфера MACS анти-CD8-PC5, анти-CD4-FITC, анти-CD14-FITC и анти-CD19-FITC для ворот исключения. Затем образцы дважды промывали PBS и анализировали проточной цитометрией. Для проточного цитометрического анализа все образцы собирали с помощью проточного цитометра Attune (ThermoFisher Scientific, Массачусетс, США) и анализировали с помощью программного обеспечения Attune. Границы для экспрессии различных маркеров и пентамеров были определены на основе образцов потока минус один (FMO) для каждого цвета после различения дублетов (дополнительный рис.4). Для анализа использовались проценты от каждой из закрытых популяций.

Модифицированные плазмиды Cas9: оптимизированные по кодонам человека последовательность Streptococcus pyogenes Cas9 амплифицировали из pSpCas9 (pX330; Addgene плазмиды ID: 42230) с использованием прямого и обратного праймеров и вставляли в векторы входа с использованием реакции золотых ворот. Желаемые мутации были разработаны с помощью gBlocks (Integrated DNA Technologies). Затем gBlocks и ампликоны клонировали в входные векторы шлюзов с использованием реакции «золотых ворот».Все последовательности праймеров перечислены в дополнительной таблице 7, а все последовательности gBlocks перечислены в дополнительном примечании 1. Затем векторы Cas9 и кассеты промоторов CAG были клонированы в соответствующий вектор-адресат шлюза посредством реакции LR (Invitrogen).

Плазмиды U6-sgRNA-MS2: эти плазмиды были сконструированы путем вставки спейсеров gRNA размером 14 или 20 bp в скелет клонирования sgRNA (MS2) (ID плазмиды Addgene: 61424) в BbsI-сайте. Все последовательности гРНК перечислены в дополнительной таблице 8.

Культура клеток для эндогенной мутации и активации-мишени

Клеточная линия HEK293FT была приобретена в ATCC и сохранена в среде Игла, модифицированной Дульбекко (DMEM — Life Technologies), содержащей 10% фетальной бычьей сыворотки (FBS — Life Technologies), 2 мМ глутамина, 1 мМ пируват натрия (Life Technologies) и 1% пенициллин-стрептомицин (Life Technologies) в инкубаторах при 37 ° C и 5% CO 2 . Полиэтиленимин (PEI) использовали для трансфекции клеток HEK293FT, высеянных в 24-луночные планшеты.Комплексы трансфекции получали в соответствии с инструкциями производителя (Polysciences).

Анализ флуоресцентного репортера для количественной оценки функции Cas9

Для эксперимента по оценке способности расщепления Cas9 синтетическим промотором клетки HEK293FT котрансфицировали 200 нг гРНК, 200 нг конструкций Cas9, 50 нг репортерной плазмиды и 25 нг усиленного синего флуоресцентного вещества. плазмида, экспрессирующая белок (EBFP), в качестве контроля трансфекции. Для эксперимента по оценке способности транскрипционной активации Cas9 на синтетическом промоторе клетки HEK293FT котрансфицировали 50 нг гРНК, 70 нг конструкций Cas9, 100 нг MS2-P65-HSF1-GFP (плазмида Addgene ID: 61423), 200 нг репортерной плазмиды. .Эксперименты с флуоресцентным репортером проводили через 48 ч после трансфекции. Нежизнеспособные клетки были исключены из анализа с использованием 7-AAD (7-аминоактиномицин D), конъюгированного с PerCP. Затем мы выбрали клетки, экспрессирующие EBFP> 2 × 10 2 A.U. или GFP> 2 × 10 2 A.U. (маркеры трансфекции) в экспериментах по расщеплению и активации, соответственно, чтобы исключить нетрансфицированные клетки (дополнительный рисунок 4). Проточную цитометрию выполняли с использованием проточного цитометра FACSCelesta (Becton Dickson) с HTS.Данные проточной цитометрии анализировали с помощью программного обеспечения FlowJo. Нетрансфицированные контроли были включены в каждый эксперимент. Эксперименты прошли первоначальную проверку в двух экземплярах, а затем были повторены в трех экземплярах для окончательной рукописи.

Количественный анализ RT-PCR

Клетки HEK293FT котрансфицировали 10 нг гРНК, 200 нг конструкций Cas9, 100 нг MS2-P65-HSF1 (ID плазмиды Addgene ID: 61423) и 25 нг плазмиды EBFP в качестве контроля трансфекции. Клетки лизировали и РНК экстрагировали с использованием мини-набора RNeasy Plus (Qiagen) через 72 часа после трансфекции с последующим синтезом кДНК с использованием набора для преобразования РНК в кДНК высокой емкости (Thermo Fisher). qRT-PCR выполняли с использованием SYBR Green PCR Master Mix (Thermo Fisher). Все анализы были нормализованы к 18S рРНК (ΔCt), и кратные изменения были рассчитаны относительно нетрансфицированных контролей (2 — ΔΔCt ). Последовательности праймеров для кПЦР перечислены в дополнительной таблице 7.

Эндогенный indel-анализ

Клетки HEK293FT котрансфицировали 200 нг плазмид Cas9, 10 нг кодирующей кассеты гРНК и 25 нг плазмиды EBFP в качестве контроля трансфекции. Через 72 часа трансфицированные клетки диссоциировали и центрифугировали при 200 g в течение 5 минут при комнатной температуре.Геномную ДНК экстрагировали с использованием 50 мкл раствора для экстракции ДНК QuickExtract (Epicenter) в соответствии с инструкциями производителя. Геномную ДНК амплифицировали с помощью ПЦР с использованием праймеров, фланкирующих целевую область. Библиотека Illumina Tru-Seq была создана путем лигирования частичных адаптеров и уникального штрих-кода к образцам ДНК. Затем было выполнено небольшое количество циклов ПЦР для комплектования частичных адаптеров. Затем равные количества каждого образца были объединены и секвенированы на платформе Illumina Tru-Seq с параметрами запуска 2 × 150, что дало примерно 80 000 считываний на образец.Секвенирование выполняли с использованием конфигурации с парными концами 2 × 150 (PE) в CCIB DNA Core Facility в Массачусетской больнице общего профиля (Кембридж, Массачусетс, США). Считывания были сопоставлены с эталоном целевого гена в геноме Mus musculus с использованием программного обеспечения Geneious, 9-1-5. Для обнаружения инделей (вставок и делеций последовательности нуклеиновой кислоты в месте двухцепочечного разрыва) каждую мутацию тщательно оценивали, чтобы исключить те, которые вызваны ошибкой секвенирования или какой-либо мутацией вне мишени.Частоты вариантов (в процентах от общего числа), присвоенные каждому чтению, содержащему инделки, суммировались. то есть процент отступов = общее количество отступов, содержащих чтения / общее количество считываний. Минимальное количество анализируемых прочтений на образец составляло 70 000.

Секвенирование

РНК для количественной оценки специфичности активатора

Клетки HEK293FT котрансфицировали 10 нг гРНК, нацеленной на локус MIAT , 200 нг конструкций Cas9, 100 нг MS2-P65-HSF1 (идентификатор плазмиды Addgene ID: 61423) и 25 нг трансфекции. контроль.Тотальную РНК экстрагировали через 72 часа после трансфекции с использованием мини-набора RNeasy Plus (Qiagen) и отправляли в ядро ​​UCLA TCGB на сухом льду. Истощение рибосомной РНК и подготовку библиотеки однократного чтения выполняли в ядре UCLA с последующим секвенированием РНК с использованием NextSeq500. Покрытие составило 14 миллионов чтений на образец. Файлы FASTQ с односторонним считыванием 75 п.н. затем были сопоставлены с эталонной последовательностью генома человека GRCh48 (Ensembl, выпуск 90) с помощью STAR 54 и однозначно сопоставленных счетчиков считываний (в среднем 14.8 миллионов считываний на образец) были получены с помощью Cufflink 55 . Счетчики чтения для каждой выборки были затем нормализованы для размера библиотеки до CPM (количество операций на миллион считываний) с помощью edgeR 56 . Затем для создания графиков использовались пользовательские сценарии R.

Сводка отчетов

Дополнительная информация о дизайне экспериментов доступна в Сводке отчетов по исследованиям природы, связанной с этой статьей.

% PDF-1.4 % 303 0 объект >>> эндобдж 302 0 объект > поток doi: jnnp-2019-322115application / pdf2020-06-11T16: 49: 22 + 01: 002021-08-22T16: 17: 07-07: 002021-08-22T16: 17: 07-07: 00Adobe InDesign CS6 (Windows) uuid: e2d9acbe-1dd1-11b2-0a00-5b007865e2ffxmp.сделал: B2C59A163194E611BD009A7CB80B8EC7xmp.id: 0D03DF1CFBABEA11AD06BABB6F97F32Fproof: pdfxmp.iid: 0C03DF1CFBABEA11AD06BABB6F97F32Fxmp.did: 9D6B59DD1D2068118A6DA22FC4C5161Bxmp.did: B2C59A163194E611BD009A7CB80B8EC7default

  • convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Windows) / 2020-06-11T16: 49: 22 + 01: 00
  • 2de25308-f4cc-4c32-bf70-d9926c6a317e Adobe PDF Library 10.0.1 Ложь конечный поток эндобдж 304 0 объект > эндобдж 259 0 объект > эндобдж 300 0 объект > эндобдж 13 0 объект > эндобдж 299 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / Shading> / XObject >>> / Rotate 0 / TrimBox [0. 0 0,0 595,276 793,701] / Тип / Страница >> эндобдж 1 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 793.701] / Type / Page >> эндобдж 33 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 595.276 793.701] / Type / Page >> эндобдж 58 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 793.701] / Type / Page >> эндобдж 89 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 595,276 793,701] / Тип / Страница >> эндобдж 108 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 595.276 793.701] / Type / Page >> эндобдж 139 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 595.276 793.701] / Type / Page >> эндобдж 143 0 объект [144 0 R 145 0 R 146 0 R 147 0 R 148 0 R 149 0 R 150 0 R 151 0 R 152 0 R 153 0 R 154 0 R 155 0 R 156 0 R 157 0 R 158 0 R 159 0 R 160 0 R 161 0 R 162 0 R 163 0 R 164 0 R 165 0 R 166 0 R 167 0 R 168 0 R 169 0 R 170 0 R 171 0 R 172 0 R 173 0 R 174 0 R 175 0 R 176 0 R 177 0 R 178 0 R 179 0 R 180 0 R 181 0 R 182 0 R 183 0 R 184 0 R 185 0 R 186 0 R 187 0 R 188 0 R 189 0 R 190 0 R 424 0 R] эндобдж 421 0 объект > поток HW ێ F Q_яjw77 ‘[81 (pv5 # H) Re & _IX «) cZz) GϐPG0» {4z 抠 eX8IjDOƤaŴqtJi #> TK% b k ޙ GcSӫMoy | A45 h ~ uu / ^ DY & ++ g’x-

    Основы и методы прогнозирования Т- и В-клеточных эпитопов

    Предсказание Т-клеточных эпитопов направлено на определение самых коротких пептидов в составе антигена, которые способны стимулируют CD4 или CD8 Т-клетки [7]. Эта способность стимулировать Т-клетки называется иммуногенностью и подтверждается в анализах, требующих синтетических пептидов, полученных из антигенов [5, 6]. В составе антигенов существует множество различных пептидов, и методы прогнозирования Т-клеток направлены на выявление тех, которые являются иммуногенными. Иммуногенность Т-клеточного эпитопа зависит от трех основных этапов: (i) процессинг антигена, (ii) связывание пептида с молекулами MHC и (iii) распознавание родственным TCR. Из этих трех событий связывание MHC-пептида является наиболее селективным при определении эпитопов Т-клеток [8, 9].Таким образом, предсказание связывания пептида с MHC является основной основой для прогнозирования эпитопов Т-клеток, и мы рассмотрим его далее.

    2.1. Прогнозирование связывания пептид-MHC

    Молекулы MHC I и MHC II имеют похожие 3D-структуры со связанными пептидами, сидящими в бороздке, очерченной двумя α -спиралями, лежащими на полу, состоящем из восьми антипараллельных β -нитей. Однако есть также ключевые различия между канавками связывания MHC I и II, которые мы должны выделить, поскольку они обусловливают предсказания связывания пептидов ().Пептид-связывающая щель в молекулах MHC I закрыта, поскольку она образована одной цепью α . В результате молекулы MHC I могут связывать только короткие пептиды с диапазоном от 9 до 11 аминокислот, чьи N- и C-концевые концы остаются прикрепленными к консервативным остаткам молекулы MHC I через сеть водородных связей [10, 11]. Канавка связывания пептида MHC I также содержит глубокие карманы связывания с жесткими физико-химическими предпочтениями, которые облегчают предсказание связывания. Однако есть осложнение.Пептиды, которые имеют разные размеры и связываются с одной и той же молекулой MHC I, часто используют альтернативные связывающие карманы [12]. Следовательно, методы прогнозирования связывания пептид-MHC I требуют фиксированной длины пептида. Однако, поскольку большинство пептидных лигандов MHC I имеют 9 остатков, обычно предпочтительно предсказывать пептиды с таким размером. Напротив, пептид-связывающая бороздка молекул MHC II открыта, что позволяет N- и C-концевым концам пептида выходить за пределы связывающей бороздки [10, 11]. В результате пептиды, связанные с MHC II, сильно различаются по длине (9–22 остатка), хотя только ядро ​​из девяти остатков (пептид-связывающее ядро) находится в бороздке связывания MHC II.Следовательно, методы прогнозирования связывания пептид-MHC II часто нацелены на идентификацию этих пептид-связывающих ядер. Карманы связывания молекул MHC II также более мелкие и менее требовательные, чем у молекул MHC I. Как следствие, прогноз связывания пептида с молекулами MHC II менее точен, чем прогноз связывания с молекулами MHC I.

    Канавка связывания молекулы MHC. На рисунке изображена молекулярная поверхность, видимая с помощью TCR репрезентативных молекул MHC I и II. Обратите внимание, как связывающая бороздка молекулы MHC I закрыта, а канавка MHC II открыта.В результате молекулы MHC I связывают короткие пептиды (8–11 аминокислот), а молекулы MHC II связывают более длинные пептиды (9–22 аминокислоты). Рисунок был подготовлен из файлов PDB 1QRN (MHC I) и 1FYT (MHC II) с использованием PyMol.

    Учитывая актуальность проблемы, существует множество методов прогнозирования связывания пептид-MHC. Самые актуальные для бесплатного использования в Интернете собраны на. Их можно разделить на две основные категории: методы, основанные на данных и методы, основанные на структуре. Подходы на основе структуры обычно основываются на моделировании структуры пептид-MHC с последующей оценкой взаимодействия с помощью таких методов, как молекулярно-динамическое моделирование [8, 13].Основанные на структуре методы имеют большое преимущество в том, что они не требуют экспериментальных данных. Однако они редко используются, поскольку требуют больших вычислительных ресурсов и демонстрируют более низкую прогностическую эффективность, чем методы, управляемые данными [14].

    Таблица 1

    Отобранные инструменты прогнозирования Т-клеточных эпитопов доступны в Интернете для бесплатного публичного использования.

    Управляемые данными методы прогнозирования связывания пептид-MHC основаны на пептидных последовательностях, которые, как известно, связываются с молекулами MHC. Эти пептидные последовательности обычно доступны в специализированных базах данных эпитопов, таких как IEDB [15], EPIMHC [16], Antijen [17, 18].Как пептиды, связывающие MHC I, так и II, содержат часто встречающиеся аминокислоты в определенных положениях пептида, известные как якорные остатки. Таким образом, предсказание связывания пептид-MHC было впервые осуществлено с использованием мотива последовательности (SM), отражающего аминокислотные предпочтения молекул MHC в якорных положениях [19]. Однако вскоре было показано, что неякорные остатки также вносят вклад в способность пептида связываться с данной молекулой MHC [20, 21]. Впоследствии исследователи разработали матрицы мотивов (MM), которые могут оценивать вклад каждого положения пептида в связывание с молекулой MHC [22-25].Наиболее сложная форма матриц мотивов состоит из профилей [24–26], которые подобны тем, которые используются для обнаружения гомологии последовательностей [27]. Мы хотели бы отметить, что матрицы мотивов часто ошибочно принимают с количественными матрицами аффинности (QAM), поскольку оба дают оценки пептидов. Однако MM получают без учета значений аффинности связывания, и, следовательно, полученные оценки пептидов не подходят для определения аффинности связывания. Напротив, QAM обучаются на пептидах и соответствующей аффинности связывания и нацелены на прогнозирование аффинности связывания.Первый метод, основанный на QAM, был разработан Parker et al. [28] (). Впоследствии были разработаны различные подходы для получения QAM из данных о сродстве пептида и прогнозирования связывания пептида с молекулами MHC I и II [29–32].

    QAM и матрицы мотивов предполагают независимый вклад пептидных боковых цепей в связывание. Это предположение хорошо подтверждается экспериментальными данными, но есть также свидетельства того, что соседние пептидные остатки мешают другим [33]. Чтобы учесть эти помехи, исследователи ввели аддитивные модели количественного отношения структура-активность (QSAR), в которых аффинность связывания пептидов с MHC вычисляется как сумма вкладов аминокислот в каждом положении плюс вклад взаимодействий соседних боковых цепей [34]. Однако машинное обучение (ML) — самый популярный и надежный подход, введенный для решения проблемы нелинейности данных связывания пептида с MHC [8]. Исследователи использовали ML для решения двух разных задач: отличия связывающих MHC от несвязывающих и предсказания сродства связывания пептидов с молекулами MHC.

    Для разработки моделей дискриминации алгоритмы ML обучаются на наборах данных, состоящих из пептидов, которые либо связываются, либо не связываются с молекулами MHC. Соответствующими примерами моделей дискриминации на основе машинного обучения являются модели, основанные на искусственных нейронных сетях (ИНС) [35, 36], опорных векторных машинах (SVM) [37–39], деревьях решений (DT) [40, 41] и скрытых марковских машинах. модели (HMM), которые также могут справляться с нелинейными данными и использовались для различения пептидов, связывающихся с молекулами MHC.Однако, в отличие от других алгоритмов машинного обучения, их нужно обучать только на положительных данных. Три типа HMM были использованы для прогнозирования связывания MHC-пептида: полностью связанные HMM [42], HMM с оптимизированной структурой [43] и профильные HMM [43, 44]. Из них только полностью связанные HMM (fcHMM) и HMM с оптимизированной структурой (soHMM) могут распознавать различные паттерны в пептидных связующих. Фактически, профильные HMMs, которые происходят из наборов выравниваний без пропусков (случай связывания пептидов с MHC) почти идентичны профильным матрицам [45] ().

    Что касается прогнозирования сродства связывания, алгоритмы ML обучаются на наборах данных, состоящих из пептидов с известным сродством к молекулам MHC. Для этой цели использовались как SVM, так и ANN. SVM были впервые применены для предсказания сродства связывания пептида с молекулами MHC I [46], а затем с молекулами MHC II [47] (). Аналогичным образом, ИНС также применялись сначала для предсказания связывания пептида с MHC I [48, 49], а затем с молекулами MHC II [50] (). Сравнительный анализ методов прогнозирования связывания пептид-MHC, по-видимому, указывает на то, что методы, основанные на ИНС, превосходят методы, основанные на QAM и MM.Однако различия между различными методами незначительны и различаются для разных молекул MHC [51]. Более того, было показано, что эффективность предсказаний пептид-MHC улучшается за счет комбинирования нескольких методов и обеспечения консенсусных предсказаний [52].

    Основным осложнением при прогнозировании эпитопов Т-клеток с помощью моделей связывания пептид-MHC является полиморфизм MHC. У людей молекулы MHC известны как человеческие лейкоцитарные антигены (HLA), и существуют сотни аллельных вариантов молекул класса I (HLA I) и класса II (HLA II).Эти аллельные варианты HLA связывают различные наборы пептидов [53] и требуют специфических моделей для прогнозирования связывания пептид-MHC. Однако данные о связывании пептидов доступны только для меньшинства молекул HLA. Чтобы преодолеть это ограничение, некоторые исследователи разработали пан-MHC-специфические методы путем обучения ИНС на входных данных, объединяющих остатки MHC, которые связываются с пептидом с пептид-связывающей аффинностью, которые способны предсказывать аффинность связывания пептида с не охарактеризованными аллелями HLA [54, 55 ].

    Полиморфизм

    HLA также препятствует разработке во всем мире покрывающих вакцин на основе Т-клеточных эпитопов, поскольку варианты HLA экспрессируются с очень различной частотой в разных этнических группах [56]. Интересно, что разные молекулы HLA могут также связывать сходные наборы пептидов [57, 58], и исследователи разработали методы для их объединения в группы, известные как супертипы HLA, состоящие из аллелей HLA со сходной специфичностью связывания пептидов [59–61]. HLA-A2, HLA-A3 и HLA-B7 являются соответствующими примерами супертипов; 88% населения экспрессирует хотя бы аллель, входящий в эти супертипы [25, 57, 58].Идентификация беспорядочного связывания пептидов с супертипами HLA позволяет разрабатывать вакцины на основе Т-клеточного эпитопа с высоким охватом населения с использованием ограниченного числа пептидов. В настоящее время несколько сетевых методов позволяют прогнозировать беспорядочное связывание пептидов с супертипами HLA для разработки эпитопных вакцин, включая MULTIPRED [62] и PEPVAC [63] (). Метод выявления беспорядочного связывания пептидов за пределами супертипов HLA был разработан и реализован Molero-Abraham et al. [64] с названием EPISOPT.EPISOPT прогнозирует профили презентации HLA I отдельных пептидов независимо от супертипов и определяет комбинации эпитопов, обеспечивающие более широкий охват защиты населения.

    Прогнозирование связывания пептида с молекулами MHC II легко распознает эпитопы Т-клеток CD4, но не может определить их способность активировать ответ специфических подмножеств Т-клеток CD4 (например, Th2, Th3 и Treg). Однако есть свидетельства того, что некоторые эпитопы Т-клеток CD4, по-видимому, стимулируют определенные подмножества Th-клеток [65, 66].Различение способности эпитопов, ограниченных MHC II, вызывать различные ответы, несомненно, актуально для разработки эпитопной вакцины и привлекло внимание исследователей. Соответствующим примером является работа Dhanda et al. [67], которые создали классификаторы, способные предсказывать потенциальные пептидные индукторы секреции интерлейкина 4 (ИЛ-4), типичные для клеток Th3, путем обучения моделей SVM на экспериментально подтвержденных индуцирующих и не индуцирующих ИЛ4 связывающих веществах МНС класса II ().

    2.2. Прогнозирование процессинга и интеграции антигена с помощью Peptide-MHC Binding Prediction

    Процессинг антигена формирует пептидный репертуар, доступный для связывания MHC, и является лимитирующим этапом, определяющим иммуногенность Т-клеточного эпитопа [68].Впоследствии компьютерное моделирование пути процессинга антигена обеспечивает средство для улучшения предсказаний Т-клеточного эпитопа. Презентация антигена молекулами MHC I и II происходит двумя разными путями. Молекулы MHC II представляют пептидные антигены, происходящие из эндоцитированных антигенов, которые расщепляются и загружаются на молекулу MHC II в эндосомных компартментах [69]. Распад антигена класса II плохо изучен, и пока отсутствуют хорошие алгоритмы прогнозирования [70]. Напротив, молекулы MHC I представляют пептиды, полученные в основном из антигенов, деградированных в цитозоле.Полученные пептидные антигены затем транспортируются в эндоплазматический ретикулум с помощью TAP, где они загружаются на формирующиеся молекулы MHC I [69] (). Перед загрузкой пептиды часто подвергаются обрезке N-концевыми аминопептидазами ERAAP [71].

    Процессинг антигена класса I. На рисунке показаны основные этапы презентации антигена молекулами MHC I. Белки расщепляются протеасомными и пептидными фрагментами, транспортируемыми в эндоплазматический ретикулум (ER) с помощью TAP, где они загружаются на формирующиеся молекулы MHC I.TAP транспортирует пептиды от 8 до 16 аминокислот. Длинные пептиды не могут связывать молекулы MHC I, но часто становятся пригодными для связывания после обрезки N-конца с помощью ERAAP.

    Протеасомное расщепление и связывание пептида с TAP были подробно изучены, и существуют вычислительные методы, которые предсказывают оба процесса. Модели предсказания протеасомного расщепления были получены из пептидных фрагментов, генерируемых in vitro конститутивными протеасомами человека [72, 73], и из наборов лигандов, ограниченных MHC I, картированных на их исходные белки [74–76].С другой стороны, методы предсказания связывания TAP были разработаны путем обучения различных алгоритмов на пептидах с известным сродством к TAP [77–80]. Комбинация протеасомного расщепления и связывания пептида с TAP с предсказаниями связывания пептид-MHC увеличивает прогнозируемую скорость T-клеточного эпитопа по сравнению с простым связыванием пептида с MHC I [37, 77, 81–83]. Впоследствии исследователи разработали ресурсы для прогнозирования эпитопов Т-клеток CD8 с помощью многоэтапных подходов, объединяющих протеасомное расщепление, транспорт TAP и связывание пептидов с молекулами MHC [26, 37, 82–85] ().

    Руководство по проектированию компактных фланцев Vector SPO | PDF | Труба (транспортировка жидкости)

    Вы читаете бесплатный превью
    Страница 7 не показана в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Стр. 11 не отображается в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 15 по 28 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 32 по 42 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 49 по 55 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 59 по 64 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 68 по 77 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 88 по 101 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 105 по 107 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 111 по 118 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 122 по 126 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 130 по 133 не показаны при предварительном просмотре.

    % PDF-1.4 % 34472 0 объект > эндобдж xref 34472 222 0000000016 00000 н. 0000004800 00000 н. 0000005075 00000 н. 0000005143 00000 п. 0000005178 00000 п. 0000005235 00000 п. 0000021197 00000 п. 0000021770 00000 п. 0000021843 00000 п. 0000021971 00000 п. 0000022031 00000 п. 0000022176 00000 п. 0000022323 00000 п. 0000022430 00000 н. 0000022595 00000 п. 0000022765 00000 п. 0000022936 00000 п. 0000023077 00000 п. 0000023259 00000 н. 0000023407 00000 п. 0000023578 00000 п. 0000023752 00000 п. 0000023907 00000 п. 0000024092 00000 п. 0000024249 00000 п. 0000024394 00000 п. 0000024563 00000 п. 0000024727 00000 п. 0000024885 00000 п. 0000025055 00000 п. 0000025172 00000 п. 0000025286 00000 п. 0000025447 00000 п. 0000025572 00000 п. 0000025715 00000 п. 0000025888 00000 п. 0000026051 00000 п. 0000026244 00000 п. 0000026440 00000 п. 0000026541 00000 п. 0000026684 00000 п. 0000026803 00000 п. 0000026923 00000 п. 0000027124 00000 п. 0000027311 00000 п. 0000027420 00000 н. 0000027555 00000 п. 0000027699 00000 н. 0000027881 00000 п. 0000028004 00000 п. 0000028144 00000 п. 0000028242 00000 п. 0000028349 00000 п. 0000028479 00000 п. 0000028573 00000 п. 0000028744 00000 п. 0000028850 00000 п. 0000028953 00000 п. 0000029087 00000 н. 0000029218 00000 п. 0000029407 00000 п. 0000029523 00000 п. 0000029636 00000 п. 0000029803 00000 п. 0000029932 00000 н. 0000030030 00000 п. 0000030189 00000 п. 0000030310 00000 п. 0000030497 00000 п. 0000030578 00000 п. 0000030762 00000 п. 0000030874 00000 п. 0000031011 00000 п. 0000031151 00000 п. 0000031267 00000 п. 0000031394 00000 п. 0000031575 00000 п. 0000031753 00000 п. 0000031879 00000 п. 0000032004 00000 п. 0000032130 00000 п. 0000032249 00000 п. 0000032404 00000 п. 0000032518 00000 п. 0000032639 00000 п. 0000032749 00000 п. 0000032930 00000 п. 0000033054 00000 п. 0000033176 00000 п. 0000033315 00000 п. 0000033450 00000 п. 0000033625 00000 п. 0000033751 00000 п. 0000033877 00000 п. 0000034004 00000 п. 0000034168 00000 п. 0000034340 00000 п. 0000034460 00000 п. 0000034571 00000 п. 0000034702 00000 п. 0000034842 00000 п. 0000035021 00000 п. 0000035130 00000 п. 0000035304 00000 п. 0000035484 00000 п. 0000035652 00000 п. 0000035850 00000 п. 0000036037 00000 п. 0000036212 00000 п. 0000036349 00000 п. 0000036522 00000 п. 0000036662 00000 н. 0000036825 00000 п. 0000036946 00000 п. 0000037130 00000 п. 0000037256 00000 п. 0000037381 00000 п. 0000037546 00000 п. 0000037694 00000 п. 0000037825 00000 п. 0000037976 00000 п. 0000038181 00000 п. 0000038336 00000 п. 0000038455 00000 п. 0000038661 00000 п. 0000038846 00000 п. 0000038971 00000 п. 0000039089 00000 н. 0000039289 00000 п. 0000039418 00000 п. 0000039566 00000 п. 0000039737 00000 п. 0000039855 00000 п. 0000040021 00000 п. 0000040170 00000 п. 0000040285 00000 п. 0000040392 00000 п. 0000040507 00000 п. 0000040635 00000 п. 0000040784 00000 п. 0000040951 00000 п. 0000041118 00000 п. 0000041262 00000 п. 0000041438 00000 п. 0000041570 00000 п. 0000041709 00000 п. 0000041916 00000 п. 0000042083 00000 п. 0000042256 00000 п. 0000042416 00000 п. 0000042524 00000 п. 0000042669 00000 п. 0000042784 00000 н. 0000042906 00000 п. 0000043035 00000 п. 0000043161 00000 п. 0000043260 00000 п. 0000043448 00000 п. 0000043567 00000 п. 0000043690 00000 н. 0000043875 00000 п. 0000043977 00000 п. 0000044078 00000 п. 0000044260 00000 п. 0000044402 00000 п. 0000044561 00000 п. 0000044708 00000 п. 0000044812 00000 п. 0000044948 00000 н. 0000045061 00000 п. 0000045171 00000 п. 0000045298 00000 п. 0000045439 00000 п. 0000045484 00000 п. 0000045516 00000 п. 0000046167 00000 п. 0000046191 00000 п. 0000046378 00000 п. 0000046815 00000 п. 0000048347 00000 п. 0000048684 00000 п. 0000049033 00000 н. 0000049182 00000 п. 0000050487 00000 п. 0000050801 00000 п. 0000051174 00000 п. 0000051741 00000 п. 0000052110 00000 п. 0000052674 00000 п. 0000053001 00000 п. 0000053177 00000 п. 0000054482 00000 п. 0000448762 00000 н. 0000448902 00000 н. 0000449044 00000 н. 0000449253 00000 н. 0000609911 00000 н. 0000610064 00000 н. 0000610177 00000 п. 0000610400 00000 н. 0000610728 00000 н. 0000610838 00000 п. 0000611148 00000 п. 0000611502 00000 н. 0000664200 00000 н. `-lTb (of jT6dc &) 4) N? Ǽ {w} \

    Патент США на поток воздуха от воздуходувки с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота. на выходе из патента воздуходувки (Патент № 8,657,558 от 25 февраля 2014 г.)

    Уровень техники

    1.Область изобретения

    Область изобретения — улучшение воздушного потока от воздуходувки, или, более конкретно, способов, устройств и продуктов для улучшения воздушного потока от нагнетателя с помощью одной или нескольких регулируемых направляющих лопаток, которые прикреплены к нагнетателю на одном уровне. или несколько точек поворота, расположенных на выходе воздуходувки.

    2. Описание предшествующего уровня техники

    Разработка компьютерной системы EDVAC в 1948 году часто упоминается как начало компьютерной эры. С того времени компьютерные системы превратились в чрезвычайно сложные устройства.Сегодняшние компьютеры намного сложнее, чем ранние системы, такие как EDVAC. Компьютерные системы обычно включают в себя комбинацию аппаратных и программных компонентов, прикладных программ, операционных систем, процессоров, шин, памяти, устройств ввода / вывода и так далее. По мере того, как достижения в области обработки полупроводников и компьютерной архитектуры повышают производительность компьютера, появилось более сложное компьютерное программное обеспечение, чтобы использовать преимущества более высокой производительности оборудования, в результате чего сегодня компьютерные системы намного мощнее, чем всего за несколько лет. назад.

    Многие аппаратные компоненты, из которых состоят современные сложные вычислительные системы, имеют тенденцию выделять тепло. Эксплуатация таких аппаратных компонентов при температуре выше определенных может привести к снижению производительности аппаратных компонентов, полному отказу аппаратных компонентов и даже непоправимому повреждению аппаратных компонентов. Одним из способов противодействовать тепловыделению компонентов оборудования является использование воздуходувок, которые подают холодный воздух к компонентам оборудования. Однако такие нагнетатели часто подают холодный воздух через выпускное отверстие нагнетателя неравномерно.Как правило, профиль скорости на выходе предпочтительнее одной стороны области выпуска. Таким образом, распределение воздушного потока к радиаторам и другим аппаратным компонентам может быть неидеальным, особенно когда радиаторы и другие аппаратные компоненты расположены близко к выпускному отверстию нагнетателя, поскольку доступной длины развития потока недостаточно для обеспечения правильного распределения потока. В результате эффективность радиаторов и других аппаратных компонентов снижается, а следовательно, и тепловые характеристики.Кроме того, когда вентилятор выходит из строя, он также становится источником рециркуляции потока. Этот обратный поток уменьшает общий воздушный поток, проходящий через систему.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Раскрыты способы, устройство и продукты для улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки, которые включают определение скорости вращения крыльчатки воздуходувки и регулировку положения по меньшей мере одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки.

    Вышеупомянутые и другие цели, признаки и преимущества изобретения будут очевидны из нижеследующих более конкретных описаний примерных вариантов осуществления изобретения, как проиллюстрировано на прилагаемых чертежах, на которых одинаковые ссылочные позиции в целом представляют одинаковые части примерных вариантов осуществления изобретения.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Фиг. 1 представлена ​​схема воздуходувки известного уровня техники.

    РИС. 2 представлена ​​схема воздуходувки известного уровня техники.

    РИС. 3 представляет схему типичного нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в точках поворота, расположенных на выходе воздуходувки.

    РИС. 4 представляет схему еще одного примерного нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в точках поворота, расположенных на выходе воздуходувки.

    РИС. 5A представляет схему еще одного примерного нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в точках поворота, расположенных на выходе воздуходувки.

    РИС. 5В представляет схему еще одного примерного нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в точках поворота, расположенных на выходе воздуходувки.

    РИС. На фиг.6 представлена ​​блок-схема, иллюстрирующая примерный способ улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки.

    РИС. На фиг.7 представлена ​​блок-схема, иллюстрирующая еще один примерный способ улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки.

    РИС. 8 представляет собой блок-схему, иллюстрирующую дополнительный примерный способ улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки.

    РИС. 9 представляет собой блок-схему, иллюстрирующую дополнительный примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки.

    РИС.10 представляет собой блок-схему, иллюстрирующую дополнительный примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки.

    РИС. На фиг.11 представлена ​​блок-схема, иллюстрирующая еще один примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки.

    РИС. 12 представляет собой блок-схему, иллюстрирующую еще один примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки.

    ПОДРОБНОЕ ОПИСАНИЕ ПРИМЕРНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

    Примерные способы, устройство и продукты для улучшения воздушного потока от воздуходувки с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки в соответствии с с настоящим изобретением описаны со ссылкой на прилагаемые чертежи, начиная с фиг. 1. Фиг. 1 представлена ​​схема вентилятора предшествующего уровня техники ( 102 ). Воздуходувка ( 102 ) включает выпускное отверстие нагнетателя ( 106 ) и крыльчатку ( 104 ), которая включает ребра ( 108 ).В примере на фиг. 1, крыльчатка (, 104, ) выполнена с возможностью вращения вокруг центра вращения. Когда крыльчатка ( 104 ) вращается, ребра ( 108 ) заставляют воздух перемещаться таким образом, что воздушный поток выходит из нагнетателя ( 102 ) через выпускное отверстие нагнетателя ( 106 ). Как показано векторами скорости воздушного потока (, 110, ) в примере на фиг. 1, воздушный поток, выходящий из нагнетателя ( 102 ), является неоднородным в том смысле, что воздушный поток не выходит из нагнетателя ( 102 ) с одинаковой скоростью или углом по всей поверхности выпускного отверстия нагнетателя ( 106 ).

    РИС. 2 представлена ​​схема дополнительного вентилятора предшествующего уровня техники ( 202 ). Воздуходувка ( 202 ) включает выпускное отверстие нагнетателя ( 206 ) и крыльчатку ( 204 ) с ребрами ( 208 ). В примере на фиг. 2, крыльчатка (, 204, ) выполнена с возможностью вращения вокруг центра вращения. Когда крыльчатка ( 204 ) вращается, ребра ( 208 ) заставляют воздух перемещаться таким образом, что воздушный поток выходит из нагнетателя ( 202 ) через выпускное отверстие нагнетателя ( 206 ).В примере на фиг. 2 нагнетатель (, 202, ) также включает в себя направляющие лопатки (, 212, ). Направляющие лопатки (, 212, ) на ФИГ. 2 служат в качестве физических препятствий, которые изменяют поток воздуха через направляющие лопатки ( 212 ). В примере на фиг. 2, направляющие лопатки (, 212, ) могут иметь такую ​​форму и расположение, чтобы воздушный поток, выходящий из воздуходувки ( 202 ), был более однородным в том смысле, что воздушный поток выходит из нагнетателя ( 202 ) с более постоянной скоростью и углом поперек. всю поверхность выпускного отверстия вентилятора ( 206 ), как показано векторами скорости воздушного потока ( 210 ).

    РИС. 3 представлена ​​схема нагнетателя ( 302 ) с регулируемыми направляющими лопатками ( 312 ), которые прикреплены к нагнетателю ( 302 ) в точках поворота ( 318 ), расположенных на выходе ( 306 ). воздуходувки ( 302 ). Воздуходувка ( 302 ) по фиг. 3 включает крыльчатку (, 304, ), сконфигурированную для вращения вокруг центра вращения. Когда крыльчатка (, 304, ) вращается, ребра ( 308, ) заставляют воздух перемещаться таким образом, что воздушный поток выходит из нагнетателя ( 302 ) через выпускное отверстие нагнетателя ( 306 ), как показано векторами скорости воздушного потока ( 310 ).Воздуходувка ( 302 ) по фиг. 3 также включает в себя приводной механизм, сконфигурированный для регулировки положения одной или нескольких регулируемых направляющих лопаток (, 312, ) в зависимости от скорости вращения крыльчатки (, 304, ). В примере на фиг. 3 частота вращения крыльчатки измеряется тахометром ( 314 ). Тахометр — это прибор, предназначенный для измерения скорости вращения вала или диска. В примере на фиг. 3, тахометр (, 314, ) может быть сконфигурирован для измерения скорости вращения крыльчатки (, 304, ), например, путем измерения скорости вращения вала (не показан), на котором вращается крыльчатка (, 304, ). около.Скорость вращения может быть выражена, например, как количество оборотов в единицу времени.

    В примере на фиг. 3, приводной механизм, сконфигурированный для регулировки положения одной или нескольких регулируемых направляющих лопаток ( 312, ), представляет собой привод (, 316, ), который соединен с одной или несколькими регулируемыми направляющими лопатками (, 312, ). Привод — это механическое устройство для перемещения механизма или системы. В примере на фиг. 3, привод (, 316, ) выполнен с возможностью перемещения направляющих лопаток (, 312, ) вокруг одной или нескольких точек поворота (, 318, ).Привод (, 316, ) на ФИГ. 3 может перемещать направляющие лопатки (, 312, ) вокруг одной или нескольких точек поворота (, 318, ), прикладывая силу к направляющим лопаткам (, 312, ), тем самым заставляя направляющие лопатки (, 312, ) вращаться вокруг одна или несколько точек поворота ( 318 ). Поскольку направляющие лопатки ( 312 ) на фиг. 3 соединены с приводом (, 316, ), перемещение привода (, 316, ) приведет к перемещению направляющих лопаток (, 312, ) вокруг одной или нескольких точек поворота (, 318, ), так что позиционирование направляющие лопатки ( 312 ) можно отрегулировать, перемещая привод ( 316 ).Привод (, 316, ) на ФИГ. 3 может быть расположен внутри нагнетателя ( 302 ) или снаружи нагнетателя ( 302 ), так что привод (, 316, ) не влияет на воздушный поток, проходящий через нагнетатель ( 302 ). В примере на фиг. 3 исполнительный механизм (, 316, ) выполнен в виде линейного исполнительного механизма. Линейный привод — это привод, который применяет силу линейным образом для достижения линейного движения. В примере на фигуре привод (, 316, ) может совершать линейное движение, которое, например, перпендикулярно направляющим лопаткам ( 312, ), так что направляющие лопатки ( 312, ) вращаются вокруг точек поворота ( 318 ).

    Привод ( 316 ) в примере на ФИГ. 3 управляется контроллером исполнительного механизма ( 320 ). Контроллер исполнительного механизма (, 320, ) на ФИГ. 3 может быть воплощен в виде модуля автоматизированного вычислительного оборудования, сконфигурированного для управления работой исполнительного механизма (, 316, ). Контроллер исполнительного механизма (, 320, ) на ФИГ. 3 включает в себя один или несколько адаптеров ввода / вывода («I / O») ( 178 ). Адаптеры ввода / вывода реализуют ввод / вывод, например, с помощью программных драйверов и компьютерного оборудования.В примере на фиг. 3, адаптер ввода / вывода ( 178 ) может быть адаптером специального назначения для управления выходом на привод ( 316 ) и для приема входных данных от тахометра ( 314 ). Адаптер ввода / вывода ( 178 ) по фиг. 3 может быть настроен для приема входных данных от тахометра (, 314, ), например, с помощью разъемов DB9 или другого интерфейса ввода / вывода, способного обмениваться данными между тахометром ( 314, ) и контроллером исполнительного механизма ( 320 ).Контроллер исполнительного механизма (, 320, ) может быть реализован, например, как программируемая вентильная матрица (FPGA), специализированная интегральная схема (ASIC), сложное программируемое логическое устройство (CPLD) или другой специализированный модуль автоматизированных вычислений. машины. Контроллер исполнительного механизма (, 320, ) на ФИГ. 3 также включает по крайней мере один компьютерный процессор ( 156 ) или «ЦП», а также оперативную память ( 168 ) («ОЗУ»), которая подключена через высокоскоростную шину памяти ( 166 ) и адаптер шины. ( 158 ) к процессору ( 156 ) и другим компонентам контроллера исполнительного механизма ( 320 ).В RAM ( 168 ) хранится модуль управления исполнительным механизмом ( 322 ), модуль компьютерных программных инструкций для управления работой исполнительного механизма, такого как исполнительный механизм ( 316 ) по фиг. 3. Также в ОЗУ ( 168 ) хранится операционная система ( 154 ). Операционные системы, полезные для улучшения воздушного потока от воздуходувки с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки, в соответствии с вариантами осуществления настоящего изобретения, включают UNIX ™, Linux ™, Microsoft XP. ™, AIX ™, IBM’s i5 / OS ™ и другие, которые придут на ум специалистам в данной области.Операционная система ( 154 ) и модуль управления исполнительным механизмом ( 322 ) в примере на фиг. 3 показаны в ОЗУ ( 168 ), но многие компоненты такого программного обеспечения обычно хранятся в любой форме компьютерной памяти.

    Модуль управления исполнительным механизмом ( 322 ) по РИС. 3 включает в себя инструкции компьютерной программы, которые при выполнении заставляют модуль управления исполнительным механизмом ( 322 ) получать показатель скорости вращения крыльчатки ( 304 ).Измерение скорости вращения крыльчатки (, 304, ) может осуществляться, например, с помощью тахометра (, 314, ), который подключен к контроллеру исполнительного механизма (, 320, ) через адаптер ввода / вывода. ( 178 ). Мера скорости вращения может быть указана, например, как количество оборотов крыльчатки (, 304, ) в конкретную единицу времени. Модуль управления исполнительным механизмом ( 322 ) по фиг. 3 также включает в себя инструкции компьютерной программы, которые при выполнении заставляют модуль управления исполнительным механизмом (, 322, ) регулировать положение исполнительного механизма в зависимости от скорости вращения крыльчатки.Регулировка положения исполнительного механизма в зависимости от скорости вращения крыльчатки может выполняться, например, путем включения электронного двигателя (не показан), который приводит в действие исполнительный механизм (, 316, ), так что исполнительный механизм (, 316, ) ) перемещается, тем самым регулируя положение направляющих лопаток ( 312 ).

    Регулировка положения привода может включать доступ к таблице позиционирования привода для определения оптимального положения привода (, 316, ) для различных скоростей рабочего колеса ( 304, ).В примере на фиг. 3, модуль управления исполнительным механизмом ( 322 ) может обращаться к таблице позиционирования исполнительного механизма ( 324 ), которая связывает скорости вращения (, 326, ) с заранее определенными оптимальными положениями (, 328, ) для исполнительного механизма (, 316, ). Предварительно определенные оптимальные положения (, 328, ) для привода (, 316, ) могут быть выражены, например, как процент полного выдвижения для линейного привода. Таблица 1 иллюстрирует пример таблицы позиционирования привода ( 324 ):

    ТАБЛИЦА 1 Таблица позиционирования привода Скорость рабочего колеса (оборотов в секунду) Положение привода (% от полного выдвижения) 00125250375 4 + 100

    В примере таблицы 1 более высокие скорости рабочего колеса связаны с увеличенным выдвижением привода.Например, когда рабочее колесо вращается со скоростью 1 оборот в секунду, привод должен быть выдвинут до 25% от полного выдвижения. В этом примере, если скорость рабочего колеса увеличивается до 3 оборотов в секунду, привод должен быть выдвинут до 75% от полного выдвижения.

    Процент выдвижения исполнительного механизма может быть определен, например, на основе количества времени, в течение которого электронный двигатель, приводящий в действие исполнительный механизм ( 316 ), должен быть включен, чтобы полностью выдвинуть исполнительный механизм ( 316 ).Например, если электронный двигатель должен быть включен на 2 секунды, чтобы полностью выдвинуть привод ( 316 ), работа электронного двигателя на 0,5 секунды приведет к выдвижению привода ( 316 ) до 25% от полного выдвижения, работа электронного двигателя на полную секунду приведет к выдвижению привода (, 316, ) до 50% от полного выдвижения и так далее. В примере на фиг. 3, таблица позиционирования исполнительного механизма ( 324 ) хранится в ОЗУ ( 168 ) контроллера исполнительного механизма ( 320 ).Таблицы позиционирования исполнительных механизмов (, 324, ) в соответствии с вариантами осуществления настоящего изобретения могут храниться в любой форме компьютерной памяти, как это будет понятно специалистам в данной области техники.

    В примере на фиг. 3, точки поворота (, 318, ) для каждой из одной или нескольких направляющих лопаток (, 312, ) регулируются. Точки поворота (, 318, ) регулируются в том смысле, что сами точки поворота (, 318, ) могут фактически перемещаться. Например, точки поворота (, 318, ) могут быть установлены на воздуходувке ( 302, ) в канавке, так что точки поворота (, 318, ) могут скользить внутри канавки.Регулировка точек поворота (, 318, ), таким образом, может выполняться путем перемещения точек поворота (, 318, ) внутри канавки, так что положение точек поворота (, 318, ) изменяется. Точки поворота (, 318, ) можно регулировать, например, с помощью автоматизированного оборудования, которое управляется контроллером исполнительного механизма (, 320, ). Точки поворота (, 318, ) в качестве альтернативы могут регулироваться чисто механически, например, сила, создаваемая воздушным потоком, создаваемым крыльчаткой ( 304, ), заставляет точки поворота (, 318, ) скользить в пределах паз, в котором устанавливаются точки поворота ( 318 ).

    Для дальнейшей иллюстрации фиг. 4 представлена ​​схема нагнетателя ( 402 ) с регулируемыми направляющими лопатками ( 412 ), которые прикреплены к нагнетателю ( 402 ) в точках поворота ( 414 ), расположенных на выходе ( 406 ). воздуходувки ( 402 ). Воздуходувка ( 402 ) по фиг. 4 включает крыльчатку (, 404, ), сконфигурированную для вращения вокруг центра вращения. Когда крыльчатка ( 404 ) вращается, ребра ( 408 ) заставляют воздух перемещаться так, что воздушный поток выходит из нагнетателя ( 402 ) через выпускное отверстие нагнетателя ( 406 ).Воздушный поток, который выходит из нагнетателя (, 402, ) через выпускное отверстие нагнетателя (, 406, ), иллюстрируется векторами воздушного потока (, 410, ) на фиг. 4.

    Воздуходувка ( 402 ) включает одну или несколько направляющих лопаток ( 412 ). Каждая из одной или нескольких направляющих лопаток (, 412, ) прикреплена к воздуходувке (, 402, ) в точке поворота (, 414, ). В примере на фиг. 4, по меньшей мере, две направляющие лопатки (, 412, ) имеют разные физические характеристики.Например, направляющие лопатки (, 412, ) нагнетателя (, 402, ) по фиг. 4 может иметь разную длину, разный вес, разную плотность или может быть сконструирован так, что прочность на изгиб направляющих лопаток (, 412, ) различна. В примере на фиг. 4, физические характеристики одной или нескольких направляющих лопаток (, 412, ) заданы таким образом, что скорость выхода воздуха в каждой из одной или нескольких точек выхода на выходе вентилятора (, 406, ) соответствует заданному диапазону, так как показано векторами скорости воздушного потока ( 410 ).

    В примере на фиг. 4, каждая из направляющих лопаток (, 412, ) может поворачиваться вокруг точки поворота (, 414, ). Таким образом, сила, прилагаемая к направляющим лопаткам (, 412, ) потоком воздуха, создаваемым крыльчаткой (, 404, ), заставляет каждую направляющую лопатку ( 412 ) поворачиваться вокруг точки поворота ( 414 ). Путем определения количества воздушного потока, который будет создаваться крыльчаткой ( 404 ), физические характеристики направляющих лопаток ( 412 ) могут быть настроены таким образом, чтобы сила, прилагаемая к направляющим лопаткам ( 412 ) воздушным потоком генерируемый крыльчаткой ( 404 ), заставляет направляющие лопатки ( 412 ) поворачиваться вокруг точки поворота ( 414 ) таким образом, чтобы обеспечить более равномерное распределение воздушного потока через выпускное отверстие вентилятора ( 406 ).

    Направляющие лопатки ( 412 ) на ФИГ. 4 может быть спроектирован так, что, когда рабочее колесо ( 404 ) не вращается, вес, длина и другие физические характеристики направляющих лопаток ( 412 ) заставляют направляющие лопатки поворачиваться вокруг точек поворота ( 414 ) таким образом, что направляющие лопатки ( 412 ) находятся в «закрытом» положении, что означает, что воздушный поток не входит и не выходит из нагнетателя через выпускное отверстие нагнетателя ( 406 ). Как только крыльчатка ( 404 ) начинает вращаться, из крыльчатки ( 404 ) создается воздушный поток.Этот воздушный поток, создаваемый крыльчаткой ( 404 ), вызывает силу направляющих лопаток ( 412 ), которая заставляет направляющие лопатки ( 412 ) поворачиваться вокруг точек поворота ( 414 ). Если, например, крыльчатка ( 404 ) всегда вращается с постоянной скоростью при включении, можно измерить количество воздушного потока, создаваемого крыльчаткой ( 404 ), и величину силы, которую такой поток воздуха оказывает на направляющие лопатки ( 412 ) также могут быть определены.Поскольку величина силы, прилагаемой к направляющим лопаткам ( 412 ), известна, физические характеристики направляющих лопаток ( 412 ) могут быть настроены таким образом, что сила, прилагаемая к направляющим лопаткам ( 412 ), вызывает направляющую. лопатки (, 412, ) для поворота или регулировки в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора ( 406 ).

    В примере на фиг. 4, по меньшей мере, две направляющие лопатки (, 412, ) имеют разный вес.Вес каждой направляющей лопатки ( 412 ) влияет на степень поворота конкретной направляющей лопатки ( 412 ) вокруг точки поворота ( 414 ). То есть, при всех прочих равных факторах, более тяжелая направляющая лопатка будет меньше поворачиваться вокруг точки поворота, чем более легкая направляющая лопатка в результате силы, оказываемой на направляющие лопатки (, 412, ) потоком воздуха от крыльчатки (). 404 ). Таким образом, сила, оказываемая на направляющие лопатки (, 412, ) потоком воздуха от рабочего колеса (, 404, ), приведет к тому, что более тяжелая направляющая лопатка будет расположена иначе, чем более легкая направляющая лопатка, тем самым изменяя распределение воздушного потока, выходящего из рабочего колеса. выход вентилятора ( 406 ).Принимая во внимание вес каждой направляющей лопатки ( 412 ), оставшиеся физические характеристики направляющих лопаток ( 412 ) могут быть более точно сконфигурированы таким образом, чтобы сила, приложенная к направляющим лопаткам ( 412 ), вызывала направляющие лопатки (, 412, ) для поворота или регулировки в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора ( 406 ).

    В примере на фиг. 4, по меньшей мере, две направляющие лопатки (, 412, ) имеют разную длину.Длина направляющих лопаток ( 412 ) влияет на степень поворота конкретной направляющей лопатки ( 412 ) вокруг точки поворота ( 414 ). То есть, при всех прочих равных факторах, более короткая направляющая лопатка будет меньше поворачиваться вокруг точки поворота, чем более длинная направляющая лопатка в результате силы, прилагаемой к направляющим лопаткам (, 412, ) потоком воздуха от крыльчатки (). 404 ). Таким образом, сила, оказываемая на направляющие лопатки (, 412, ) потоком воздуха от крыльчатки (, 404, ), приведет к тому, что более короткая направляющая лопатка будет расположена иначе, чем более длинная направляющая лопатка, тем самым изменяя распределение воздушного потока, выходящего из рабочего колеса. выпускное отверстие воздуходувки ( 406 ).Принимая во внимание длину каждой направляющей лопатки (, 412, ), остальные физические характеристики направляющих лопаток (, 412, ) могут быть более точно сконфигурированы таким образом, чтобы сила, действующая на направляющие лопатки ( 412 ), вызывала направляющие лопатки (, 412, ) для поворота или регулировки в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора ( 406 ).

    В примере на фиг. 4, по меньшей мере, две направляющие лопатки (, 412, ) имеют разную прочность на изгиб.Прочность на изгиб каждой направляющей лопатки (, 412, ) влияет на степень поворота конкретной направляющей лопатки (, 412, ) вокруг точки поворота (, 414, ). Направляющая лопатка с большей прочностью на изгиб будет оставаться жесткой при воздействии силы, оказываемой на направляющие лопатки ( 412, ) потоком воздуха от крыльчатки ( 404 ). Напротив, направляющая лопатка с более низкой прочностью на изгиб будет иметь тенденцию оставаться менее жесткой при воздействии силы, оказываемой на направляющие лопатки ( 412 ) потоком воздуха от крыльчатки ( 404 ).Направляющая лопатка с большей прочностью на изгиб, следовательно, будет поворачиваться вокруг точки поворота в большей степени, чем направляющая лопатка с более низкой прочностью на изгиб, потому что больший процент силы, прилагаемой к направляющей лопатке с более низкой прочностью на изгиб, будет поглощаться направляющая лопатка имеет форму изгиба, а не используется для поворота направляющей лопатки вокруг точки поворота. Таким образом, сила, оказываемая на направляющие лопатки (, 412, ) потоком воздуха от рабочего колеса (, 404, ), приведет к тому, что направляющая лопатка с более низкой прочностью на изгиб будет расположена иначе, чем направляющая лопатка с большей прочностью на изгиб, тем самым изменяя распределение воздушного потока, выходящего из выпускного отверстия вентилятора ( 406 ).Принимая во внимание прочность на изгиб каждой направляющей лопатки ( 412 ), можно более точно настроить остальные физические характеристики направляющих лопаток ( 412 ) так, чтобы сила, приложенная к направляющим лопаткам ( 412 ), вызывала направляющие лопатки (, 412, ) для поворота или регулировки в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора ( 406 ).

    В примере на фиг. 4, по меньшей мере, две направляющие лопатки (, 412, ) имеют разную плотность.Плотность каждой направляющей лопатки ( 412 ) влияет на степень поворота конкретной направляющей лопатки ( 412 ) вокруг точки поворота ( 414 ). То есть, при всех прочих равных факторах, направляющая лопатка с большей плотностью будет меньше поворачиваться вокруг точки поворота, чем направляющая лопатка с меньшей плотностью из-за силы, действующей на направляющие лопатки (, 412, ) со стороны поток воздуха от крыльчатки ( 404 ). Таким образом, сила, оказываемая на направляющие лопатки (, 412, ) потоком воздуха от рабочего колеса (, 404, ), приведет к тому, что более плотная направляющая лопатка будет расположена иначе, чем менее плотная направляющая лопатка, тем самым изменив распределение воздушного потока. на выходе из нагнетательного патрубка ( 406 ).Принимая во внимание плотность каждой направляющей лопатки ( 412 ), можно более точно настроить оставшиеся физические характеристики направляющих лопаток ( 412 ) так, чтобы сила, приложенная к направляющим лопаткам ( 412 ), вызывала направляющие лопатки (, 412, ) для поворота или регулировки в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора ( 406 ).

    В примере на фиг. 4, одна или несколько точек поворота (, 414, ) регулируются.Точки поворота (, 414, ) регулируются в том смысле, что сами точки поворота (, 414, ) могут фактически перемещаться. Например, точки поворота (, 414, ) могут быть установлены на воздуходувке (, 402, ) в канавке, так что точки поворота (, 414, ) могут скользить внутри канавки. Регулировка точек поворота (, 414, ), таким образом, может выполняться путем перемещения точек поворота (, 414, ) внутри канавки, так что положение точек поворота (, 414, ) изменяется.Точки поворота (, 414, ) можно регулировать, например, с помощью автоматизированного оборудования или чисто механически, когда сила, передаваемая воздушным потоком, создаваемым крыльчаткой ( 404 ), вызывает точки поворота ( 414 ) для скольжения в канавке, внутри которой установлены точки поворота (, 414, ).

    Для дополнительной иллюстрации фиг. 5A представлена ​​схема нагнетателя ( 502 ) с регулируемыми направляющими лопатками ( 512 ), которые прикреплены к нагнетателю ( 502 ) в точках поворота ( 514 ), расположенных на выходе ( 506 ). воздуходувки ( 502 ).Воздуходувка ( 502 ) по фиг. 5A включает рабочее колесо ( 504 ), сконфигурированное для вращения вокруг центра вращения. Когда крыльчатка ( 504 ) вращается, ребра ( 508 ) заставляют воздух перемещаться таким образом, что воздушный поток выходит из нагнетателя ( 502 ) через выпускное отверстие нагнетателя ( 506 ). Воздушный поток, который выходит из нагнетателя ( 502 ) через выпускное отверстие нагнетателя ( 506 ), иллюстрируется векторами воздушного потока ( 510 ) на фиг. 5А.

    В примере на фиг.5A крыльчатка ( 504 ) включает в себя один или несколько магнитов крыльчатки ( 518 ). В примере на фиг. 5A показаны только два магнита рабочего колеса ( 518 ). В некоторых вариантах осуществления настоящего изобретения крыльчатка ( 504, ) может включать в себя дополнительные магниты крыльчатки ( 518, ), прикрепленные к крыльчатке ( 504 ). Магниты рабочего колеса ( 518 ) на фиг. 5A может быть реализован, например, как постоянный магнит, сделанный из намагниченного материала, который создает постоянное магнитное поле, как электромагнит, который ведет себя как магнит, когда электрический ток подается на электромагнит, или любым другим способом, как это будет происходить с мастерства в искусстве.В примере на фиг. 5A, крыльчатка (, 504, ) может включать в себя одну или несколько закрываемых ячеек для размещения магнитов крыльчатки (, 518, ). В качестве альтернативы магниты рабочего колеса ( 518 ) могут быть постоянно прикреплены к любой поверхности рабочего колеса ( 504 ).

    Воздуходувка ( 502 ) включает одну или несколько регулируемых направляющих лопаток ( 512 ). Каждая из одной или нескольких регулируемых направляющих лопаток (, 512, ) прикреплена к воздуходувке (, 502, ) в точке поворота (, 514, ).В примере на фиг. 5A, каждая из одной или нескольких регулируемых направляющих лопаток (, 512, ) включает в себя лопаточный магнит (, 516, ). Лопаточные магниты ( 516 ) на фиг. 5A может быть реализован, например, как постоянный магнит, сделанный из намагниченного материала, который создает постоянное магнитное поле, как электромагнит, который ведет себя как магнит, когда электрический ток подается на электромагнит, или любым другим способом, как это будет происходить с мастерства в искусстве. В примере на фиг. 5A, регулируемые направляющие лопатки ( 512 ) могут включать в себя одну или несколько закрываемых ячеек для размещения магнитов лопастей ( 516 ).В качестве альтернативы, лопаточные магниты ( 516, ) могут быть постоянно прикреплены к любой поверхности регулируемых направляющих лопаток ( 512 ).

    В примере на фиг. 5A, магнитная сила существует между одним или несколькими магнитами крыльчатки ( 518, ) и одним или несколькими магнитами крыльчатки ( 516 ). Магнитная сила между одним или несколькими магнитами крыльчатки ( 518, ) и одним или несколькими магнитами крыльчатки ( 516, ) на фиг. 5A заставляет одну или несколько регулируемых направляющих лопаток ( 512 ) поворачиваться вокруг одной или нескольких точек поворота ( 514 ).Поскольку физические характеристики регулируемых направляющих лопаток ( 512 ) известны, магнитные элементы, включенные в рабочее колесо ( 504 ) и регулируемые направляющие лопатки ( 512 ), могут быть выбраны таким образом, чтобы магнитная сила между Магниты крыльчатки ( 518 ) и один или несколько магнитов лопастей ( 516 ) заставляют направляющие лопатки ( 512 ) поворачиваться или регулироваться в положение, которое создает более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора ( 506 ).

    В примере на фиг. 5A, магниты крыльчатки ( 518, ) и магниты крыльчатки ( 516, ) могут иметь одинаковую полярность. Когда магниты крыльчатки ( 518 ) и магниты крыльчатки ( 516 ) имеют одинаковую полярность, магнитная сила между магнитами крыльчатки ( 518 ) и магнитами крыльчатки ( 516 ) будет отталкивающей силой. заставляя регулируемые направляющие лопатки ( 512 ) поворачиваться вокруг одной или нескольких точек поворота ( 514 ), так что расстояние между магнитами крыльчатки ( 518 ) и магнитами лопасти ( 516 ) увеличивается.В качестве альтернативы, магниты крыльчатки ( 518, ) и магниты крыльчатки ( 516 ) по фиг. 5А могут иметь разную полярность. Когда магниты крыльчатки ( 518 ) и магниты крыльчатки ( 516 ) имеют разную полярность, магнитная сила между магнитами крыльчатки ( 518 ) и магнитами крыльчатки ( 516 ) будет силой притяжения, вызывающей регулируемые направляющие лопатки ( 512 ) для поворота вокруг одной или нескольких точек поворота ( 514 ), так что расстояние между магнитами крыльчатки ( 518 ) и магнитами лопасти ( 516 ) уменьшается.Поскольку физические характеристики регулируемых направляющих лопаток ( 512 ) известны, магниты рабочего колеса ( 518 ) и магниты лопасти ( 516 ) могут быть выбраны таким образом, чтобы магнитная сила между магнитами рабочего колеса ( 518 ) ), а лопаточные магниты ( 516, ) заставляют регулируемые направляющие лопатки ( 512 ) располагаться так, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была постоянной в пределах заранее определенного диапазона.

    В примере на фиг.5A, по меньшей мере, один из магнитов рабочего колеса (, 518, ) заключен в закрываемую ячейку. В примере на фиг. 5А, по меньшей мере, один из лопастных магнитов (, 516, ) также заключен в закрываемую ячейку. Поскольку ячейки закрываются, магнитная сила между магнитами крыльчатки ( 518, ) и магнитами лопасти ( 516 ) может быть уменьшена путем закрытия ячеек и тем самым препятствования магнитам крыльчатки ( 518 ) и магнитам лопасти ( 516 ) от приложения магнитной силы друг к другу.В качестве альтернативы, магнитная сила между магнитами крыльчатки ( 518, ) и магнитами крыльчатки ( 516, ) может быть увеличена путем открытия ячеек и, таким образом, устранения препятствий, которые мешают магнитам крыльчатки ( 518 ) и магнитам крыльчатки ( 516 ) от приложения магнитной силы друг к другу.

    В примере на фиг. 5A, закрывающимися ячейками можно управлять чисто механически, например, путем разработки закрываемых ячеек на крыльчатке (, 504, ), включающей в себя скользящую крышку, так что ячейки «открываются» как скорость вращения крыльчатки ( 504 ) увеличивается и «закрывается» по мере уменьшения скорости вращения крыльчатки ( 504 ).В качестве дополнительного примера закрывающиеся ячейки на регулируемых направляющих лопатках ( 512 ) могут включать в себя скользящую крышку, так что ячейки «открываются», когда направляющие лопатки ( 512 ) поворачиваются вокруг точек поворота ( 514 ) в в первом направлении и «закрытие», когда направляющие лопатки ( 512 ) поворачиваются вокруг точек поворота ( 514 ) во втором направлении. Например, ячейка может включать отверстие в 1 сантиметр и сдвижную крышку, которая при полном закрытии полностью закрывает отверстие в 1 сантиметр.

    В примере на фиг. 5A, закрываемыми ячейками также можно управлять немеханически, например, посредством использования менеджера магнитных профилей (, 520, ). Диспетчер магнитных профилей (, 520, ) по фиг. 5A, может быть воплощен в виде модуля автоматизированного вычислительного оборудования, сконфигурированного для управления магнитной силой между одним или несколькими магнитами крыльчатки (, 518, ) и одним или несколькими лопастными магнитами (, 516, ). Диспетчер магнитных профилей (, 520, ) по фиг.5A включает в себя по меньшей мере один компьютерный процессор ( 556 ) или «CPU», а также оперативную память ( 568 ) («RAM»), которая подключена через высокоскоростную шину памяти ( 566 ) и адаптер шины ( 558 ) к процессору ( 556 ) и другим компонентам менеджера магнитных профилей ( 520 ). Менеджер магнитных профилей (, 520, ) может быть реализован, например, как программируемая вентильная матрица (FPGA), специализированная интегральная схема (ASIC), сложное программируемое логическое устройство (CPLD) или другой специализированный модуль автоматизированного вычислительная техника.

    В примере на фиг. 5A, хранящаяся в ОЗУ ( 568 ), представляет собой операционную систему ( 554 ). Операционные системы, полезные для улучшения воздушного потока от воздуходувки с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки, в соответствии с вариантами осуществления настоящего изобретения, включают UNIX ™, Linux ™, Microsoft XP. ™, AIX ™, IBM’s i5 / OS ™ и другие, которые придут на ум специалистам в данной области. Операционная система (, 554, ) и модуль управления магнитным профилем (, 522, ) в примере на фиг.5A показаны в ОЗУ (, 568, ), но такое программное обеспечение также может храниться в любой форме компьютерной памяти.

    Также в ОЗУ ( 568 ) хранится модуль управления магнитным профилем ( 522 ), модуль компьютерных программных инструкций для управления магнитной силой между одним или несколькими магнитами крыльчатки ( 518 ) и одним или больше магнитов лопастных ( 516 ). В примере на фиг. 5A, модуль управления магнитным профилем (, 522, ) включает в себя инструкции компьютерной программы, которые при выполнении заставляют модуль управления магнитным профилем (, 522, ) определять скорость вращения крыльчатки (, 504, ) в воздуходувке (). 502 ).Модуль управления магнитным профилем (, 522, ) может определять скорость вращения крыльчатки (, 504, ), например, с помощью тахометра, сконфигурированного для измерения скорости вращения крыльчатки (, 504, ).

    В примере на фиг. 5A, модуль управления магнитным профилем (, 522, ) также включает в себя инструкции компьютерной программы, которые при выполнении заставляют модуль управления магнитным профилем (, 522, ) настраиваться в зависимости от скорости вращения крыльчатки ( 504 ). , магнитная сила между одним или несколькими магнитами крыльчатки ( 518, ) и одним или несколькими магнитами крыльчатки ( 516 ).Регулировка магнитной силы между одним или несколькими магнитами рабочего колеса ( 518, ) и одним или несколькими лопастными магнитами ( 516 ) может осуществляться, например, путем открытия или закрытия закрываемой ячейки, внутри которой установлен конкретный магнит. . В примере на фиг. 5A, модуль управления магнитным профилем (, 522, ) может использовать таблицу магнитного профиля (, 524, ) для определения степени, в которой конкретная закрываемая ячейка, в которой находится магнит, должна быть открыта или закрыта.Таблица 2 иллюстрирует пример таблицы магнитного профиля ( 524 ):

    ТАБЛИЦА 2 Таблица магнитного профиля Рабочее колесо Рабочее колесо Лопасти Лопасти Импеллер Магнит 1 Магнит 2 Магнит 1 Магнит 2 Скорость (Положение закрыто) (Вращение) ) (% закрыто) 0-9 20151051-1.9403020152-2.9604530253-3.9806040354 + 100755045

    Примерная таблица магнитного профиля ( 524 ), показанная в таблице 2, связывает различные скорости рабочего колеса ( 526 ) с информацией о положении ( 528 ) для первого магнита рабочего колеса, информация о положении ( 530 ) для второго магнита рабочего колеса, информация о положении ( 532 ) для первого магнита направляющей лопасти и информация о положении ( 534 ) для второй направляющей лопаточный магнит.В примере таблицы 2 информация о местоположении выражена в процентах, при которых закрываемая ячейка, в которой находится конкретный магнит, должна быть закрыта. Например, когда скорость рабочего колеса составляет 1 оборот в секунду, ячейка, в которой находится первый магнит крыльчатки, должна быть закрыта на 40%, ячейка, в которой находится второй магнит крыльчатки, должна быть закрыта на 30%, ячейка, в которой находится первый магнит направляющей лопасти, должна быть закрыта на 20%. , а ячейка, в которой находится второй магнит направляющей лопасти, должна быть закрыта на 15%. Благодаря использованию такой таблицы магнитного профиля (, 524, ) модуль управления магнитным профилем (, 522, ) может определять степень, в которой различные ячейки должны быть закрыты, например, с использованием скользящих крышек, как описано выше.

    Менеджер магнитных профилей ( 520 ) по фиг. 5A включает в себя один или несколько адаптеров ввода / вывода («I / O») ( 578 ). Адаптеры ввода / вывода реализуют ввод / вывод, например, с помощью программных драйверов и компьютерного оборудования. В примере на фиг. 5A адаптер ввода / вывода ( 578 ) может быть адаптером специального назначения, который полезен для управления магнитной силой между одним или несколькими магнитами крыльчатки ( 518, ) и одним или несколькими магнитами лопасти ( 516 ). .Адаптер ввода / вывода ( 578, ) может быть сконфигурирован, например, для приема входных данных от тахометра (не показан), способного измерять скорость вращения крыльчатки ( 504 ). Адаптер ввода-вывода ( 578 ) по фиг. 5A может быть сконфигурирован для приема входных данных от тахометра, например, посредством использования разъемов DB9 или другого интерфейса ввода / вывода, способного обмениваться данными между тахометром и менеджером магнитных профилей ( 520 ).

    Для дополнительной иллюстрации на ФИГ.5B представлена ​​схема нагнетателя ( 502 ) с регулируемыми направляющими лопатками ( 512 ), которые прикреплены к нагнетателю ( 502 ) в точках поворота ( 514 ), расположенных на выходе ( 506 ). воздуходувки ( 502 ). Воздуходувка ( 502 ) по фиг. 5B идентичен воздуходувке по фиг. 5А, включая магнитный менеджер профиля ( 520 ), крыльчатку ( 504 ) с ребрами ( 508 ) и магниты крыльчатки ( 518 ), а также направляющие лопатки ( 512 ) которые вращаются вокруг точек поворота ( 514 ) и включают лопаточные магниты ( 516 ).В примере на фиг. 5B, магниты крыльчатки ( 518 ) находятся ближе к магнитам крыльчатки ( 516 ) из-за вращения крыльчатки ( 504 ), так что магнитная сила между магнитами крыльчатки ( 518 ) и магнитами крыльчатки ( 516 ) заставляет направляющие лопатки ( 512 ) поворачиваться вокруг точек поворота ( 514 ) и располагаться иначе, чем показано на фиг. 5A, когда расстояние между соответствующими магнитами было больше.Поскольку направляющие лопатки ( 512 ) на ФИГ. 5B расположены иначе, чем показано на фиг. 5A векторы скорости воздушного потока (, 510, ) показывают, что воздушный поток, выходящий из выпускного отверстия вентилятора (, 506, ), также отличается от того, который показан на фиг. 5А. Чтобы облегчить менее резкие различия в позиционировании направляющей лопатки ( 512 ), как показано на фиг. 5A и 5B, количество магнитов рабочего колеса ( 518 ) может быть увеличено так, чтобы между магнитами крыльчатки ( 516 ) и магнитами рабочего колеса ( 518 ) в качестве рабочего колеса ( 504 ) существовала более постоянная магнитная сила. ) вращается.

    Для дальнейшего пояснения на фиг. На фиг.6 представлена ​​блок-схема, иллюстрирующая примерный способ улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки, согласно вариантам осуществления настоящего изобретения. Пример на фиг. 6 включает определение ( 602 ) скорости вращения крыльчатки воздуходувки. В примере на фиг. 6, определение ( 602 ) скорости вращения крыльчатки нагнетателя дополнительно включает считывание ( 604 ) выходного сигнала тахометра, включенного в нагнетатель, как описано выше со ссылкой на фиг.3.

    Пример на фиг. 6 также включает регулировку ( 606 ) положения по меньшей мере одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки. В примере на фиг. 6, регулировка (, 606, ) положения, по меньшей мере, одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки может выполняться путем приложения ( 608 ) крутящего момента к одной или более точкам поворота. В таком примере приложение ( 608 ) крутящего момента к одной или нескольким точкам поворота заставляет направляющую лопатку перемещаться, поскольку направляющая лопатка может быть прикреплена к точке поворота, так что поворот точки поворота вызывает также перемещение направляющей лопатки. повернутый.В примере на фиг. 6, регулировка (, 606, ) положения, по меньшей мере, одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки, альтернативно может осуществляться путем перемещения (, 610, ) положения одной или нескольких точек поворота. Точка поворота может регулироваться, как описано выше со ссылкой на фиг. 3, так что перемещение точки поворота относительно рабочего колеса приводит к тому, что положение одной или нескольких направляющих лопаток также регулируется относительно рабочего колеса.

    Для дальнейшего пояснения на фиг. На фиг.7 представлена ​​блок-схема, иллюстрирующая примерный способ улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки. Пример на фиг. 7 аналогичен примеру на фиг. 6, включая определение ( 704 ) скорости вращения крыльчатки в нагнетателе и регулировку ( 706 ) положения по меньшей мере одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки.Пример на фиг. 7 также включает в себя предварительно определенные (, 702, ) положения исполнительного механизма в предварительно определенных диапазонах скорости вращения крыльчатки. Предварительное определение (, 702, ) положений для исполнительного механизма в заранее определенных диапазонах скорости вращения крыльчатки может быть выполнено, например, путем построения профиля воздушного потока для различных скоростей вращения крыльчатки. Используя профиль воздушного потока для конкретной скорости вращения крыльчатки, можно определить оптимальное положение направляющих лопаток, обеспечивающее наиболее равномерное распределение воздушного потока через выпускное отверстие воздуходувки.Поскольку направляющие лопатки прикреплены к приводу, «оптимальное» положение направляющих лопаток соответствует определенному положению привода, например, определенному проценту полного выдвижения привода. Предварительное определение (, 702, ) положений для исполнительного механизма в заранее определенных диапазонах скорости вращения крыльчатки, таким образом, выполняется путем определения конкретных положений исполнительного механизма, которые соответствуют «оптимальным» положениям направляющих лопаток в заранее определенных диапазонах скорости вращения крыльчатки.

    В примере на фиг. 7, регулировка (, 706, ) положения по меньшей мере одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки выполняется путем определения ( 708 ) заданного положения привода в зависимости от скорости вращения. крыльчатки и перемещение (, 710, ) привода в заданное положение. В примере на фиг. 7, определение (, 708, ) заданного положения привода в зависимости от скорости вращения крыльчатки может быть выполнено, например, путем доступа к таблице позиционирования исполнительного механизма, которая связывает скорости вращения с заранее определенными оптимальными положениями для исполнительного механизма, как описано выше со ссылкой на фиг.3. Перемещение (, 710, ) исполнительного механизма в заданное положение может быть выполнено, например, путем включения электронного двигателя, который приводит в действие исполнительный механизм, так что исполнительный механизм смещается, тем самым регулируя положение направляющих лопаток.

    Для дальнейшего пояснения на фиг. 8 представляет собой блок-схему, иллюстрирующую примерный способ улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных на выходе воздуходувки.Пример на фиг. 8 аналогичен примеру на фиг. 6, включая определение ( 804 ) скорости вращения крыльчатки в нагнетателе и регулировку ( 806 ) положения по меньшей мере одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки. Пример на фиг. 8 также включает в себя предварительно определенные (, 802, ) положения регулируемых направляющих лопаток в предварительно определенных диапазонах скорости вращения крыльчатки. Предварительное определение (, 802, ) положений регулируемых направляющих лопаток в заранее определенных диапазонах скорости вращения крыльчатки может быть выполнено, например, путем построения профиля воздушного потока для различных скоростей вращения крыльчатки.Используя профиль воздушного потока для конкретной скорости вращения крыльчатки, можно определить «оптимальное» положение направляющих лопаток, обеспечивающее наиболее равномерное распределение воздушного потока через выпускное отверстие воздуходувки.

    В примере на фиг. 8, регулировка (, 806, ) положения по меньшей мере одной из регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки выполняется путем определения ( 808 ) заданного положения для регулируемых направляющих лопаток в зависимости от скорость вращения крыльчатки и перемещение (, 810, ) направляющей лопатки в заданное положение.В примере на фиг. 8, определение (, 808, ) заданного положения регулируемых направляющих лопаток в зависимости от скорости вращения крыльчатки может быть выполнено, например, путем доступа к таблице позиционирования направляющих лопаток, которая связывает скорости вращения с заранее определенными оптимальными положениями для направляющие лопатки. Перемещение (, 810, ) направляющей лопатки в заданное положение может быть выполнено, например, путем включения электронного двигателя, который приводит в действие привод, прикрепленный к направляющим лопаткам, путем приложения крутящего момента к точкам поворота направляющих лопаток. и другими способами, которые будут понятны специалистам в данной области техники.

    Для дальнейшего пояснения на фиг. 9 представляет собой блок-схему, иллюстрирующую дополнительный примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки, согласно вариантам осуществления настоящего изобретения. Пример на фиг. 9 включает идентификацию (, 902, ) одной или нескольких точек выхода воздушного потока на выходе из воздуходувки. Идентификация (, 902, ) одной или нескольких точек выхода воздушного потока на выходе из воздуходувки может быть выполнена, например, путем деления высоты или ширины выхода вентилятора на заранее определенное число и размещения точек выхода через одинаковые интервалы, которые будут впоследствии использоваться в качестве контрольных точек для измерения расхода воздуха, выходящего из выпускного отверстия вентилятора.

    Пример на фиг. 9 также включает определение (, 904, ) для множества направляющих лопаток, множества физических атрибутов направляющих лопаток. Множество физических характеристик направляющих лопаток включает вес и плотность. Множество физических атрибутов определяется таким образом, что сила, создаваемая потоком воздуха, выходящим из выпускного отверстия воздуходувки, заставляет каждую регулируемую направляющую лопатку располагаться так, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была постоянной в пределах заранее определенного диапазона.В примере на фиг. 9, по меньшей мере, две направляющие лопатки имеют разные физические характеристики. Например, по меньшей мере две направляющие лопатки могут иметь разный вес, могут иметь разную плотность и так далее.

    В примере на фиг. 9, каждая из направляющих лопаток может поворачиваться вокруг точки поворота. Таким образом, сила, прилагаемая к направляющим лопаткам воздушным потоком, создаваемым крыльчаткой, заставляет направляющие лопатки поворачиваться вокруг точки поворота. Путем определения количества воздушного потока, который будет создаваться крыльчаткой, можно определить физические характеристики направляющих лопаток таким образом, чтобы сила, оказываемая на направляющие лопатки воздушным потоком, создаваемым крыльчаткой, заставляла направляющие лопатки поворачиваться вокруг точки поворота в способ, обеспечивающий более равномерное распределение воздушного потока через выпускное отверстие вентилятора.

    Например, направляющие лопатки могут быть спроектированы так, что, когда рабочее колесо не вращается, вес, плотность и другие физические характеристики направляющих лопаток заставляют направляющие лопатки поворачиваться вокруг точек поворота, так что направляющие лопатки находятся в «закрытое» положение, означающее, что воздушный поток не входит и не выходит из воздуходувки через выпускное отверстие. Как только крыльчатка начинает вращаться, крыльчатка создает воздушный поток. Этот воздушный поток, создаваемый крыльчаткой, создает силу направляющих лопаток, которая заставляет направляющие лопатки поворачиваться вокруг точек поворота.Если, например, крыльчатка всегда вращается с постоянной скоростью при включении, можно измерить количество воздушного потока, создаваемого крыльчаткой, и также можно определить величину силы, которую такой поток воздуха оказывает на направляющие лопатки. Поскольку величина силы, прилагаемой к направляющим лопаткам, известна, физические характеристики направляющих лопаток могут быть настроены таким образом, что сила, действующая на направляющие лопатки, заставляет направляющие лопатки поворачиваться или регулироваться в положение, которое создает более однородное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    В примере на фиг. 9, определение (, 904, ) множества физических атрибутов направляющих лопаток может включать в себя определение (, 906, ) величины трения, которое существует в каждой из одной или нескольких точек поворота. Величина трения, которое существует в каждой из одной или нескольких точек поворота, влияет на степень, с которой конкретная направляющая лопатка будет поворачиваться вокруг точки поворота. То есть, при всех прочих равных факторах, направляющая лопатка, которая соединена с точкой поворота с более высоким коэффициентом трения, будет вращаться меньше, чем физически идентичная направляющая лопатка, которая соединена с точкой поворота с более низким коэффициентом трения.Таким образом, сила, оказываемая на направляющие лопатки потоком воздуха от рабочего колеса, приведет к тому, что направляющая лопатка, которая соединена с точкой поворота с более высоким коэффициентом трения, будет расположена иначе, чем физически идентичная направляющая лопатка, которая соединена с точкой поворота. с более низким коэффициентом трения, тем самым изменяя распределение воздушного потока, выходящего из выпускного отверстия воздуходувки. Принимая во внимание количество трения, которое существует в каждой из одной или нескольких точек поворота, можно более точно настроить физические характеристики направляющих лопаток, так что сила, приложенная к направляющим лопаткам, заставляет направляющие лопатки поворачиваться или регулировать , в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    В примере на фиг. 9, определение (, 904, ) множества физических атрибутов направляющих лопаток может включать в себя определение (, 908, ) длины каждой регулируемой направляющей лопатки. Длина направляющих лопаток влияет на степень поворота конкретной направляющей лопатки относительно точки поворота. То есть, при всех прочих равных факторах, более короткая направляющая лопатка будет меньше поворачиваться вокруг точки поворота, чем более длинная направляющая лопатка, в результате силы, оказываемой на направляющие лопатки потоком воздуха от крыльчатки.Таким образом, сила, оказываемая на направляющие лопатки воздушным потоком от крыльчатки, приведет к тому, что более короткая направляющая лопатка будет расположена иначе, чем более длинная направляющая лопатка, тем самым изменяя распределение воздушного потока, выходящего из выпускного отверстия нагнетателя.

    В примере на фиг. 9, определение (, 904, ) множества физических атрибутов направляющих лопаток может включать в себя определение (, 910, ) положения точки поворота для каждой регулируемой направляющей лопатки. Положение точки поворота для каждой регулируемой направляющей лопатки влияет на степень поворота конкретной направляющей лопатки вокруг точки поворота.То есть степень, с которой две физически идентичные направляющие лопатки с точками поворота, расположенными в разных положениях (относительно каждой направляющей лопатки), будут поворачиваться вокруг каждого поворота в ответ на одинаковые силы, действующие на каждую направляющую лопатку, разная, потому что плечо рычага к которой приложена сила, отличается. Принимая во внимание положение точки поворота для каждой регулируемой направляющей лопатки, можно более точно настроить физические характеристики направляющих лопаток, так что сила, приложенная к направляющим лопаткам, заставляет направляющие лопатки поворачиваться или регулироваться в положение. Это создает более равномерное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    В примере на фиг. 9, определение (, 904, ) множества физических атрибутов направляющих лопаток может включать в себя определение (, 912, ) ожидаемой скорости вращения крыльчатки. Скорость вращения крыльчатки влияет на степень поворота направляющей лопатки вокруг точки поворота. Как описано выше, когда крыльчатка вращается, из крыльчатки создается воздушный поток. Этот воздушный поток, создаваемый крыльчаткой, создает силу направляющих лопаток, которая заставляет направляющие лопатки поворачиваться вокруг точек поворота.При прочих равных условиях рабочее колесо, вращающееся с большей скоростью, будет генерировать больший воздушный поток, который будет оказывать большее усилие на конкретную направляющую лопатку, чем физически идентичное рабочее колесо, вращающееся с меньшей скоростью. Принимая во внимание скорость вращения крыльчатки, можно более точно настроить физические характеристики направляющих лопаток, так что сила, приложенная к направляющим лопаткам, заставляет направляющие лопатки поворачиваться или регулироваться в положение, которое создает более однородное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    В примере на фиг. 9, определение (, 904, ) множества физических атрибутов направляющих лопаток может включать в себя определение (, 914, ) расстояния между каждой регулируемой направляющей лопаткой и рабочим колесом. Расстояние между каждой регулируемой направляющей лопаткой и рабочим колесом влияет на степень поворота конкретной направляющей лопатки вокруг точки поворота. При прочих равных условиях воздушный поток, создаваемый крыльчаткой, вращающейся с определенной скоростью, будет оказывать большее усилие на направляющую лопатку, которая находится ближе к крыльчатке, чем на физически идентичную направляющую лопатку, которая находится дальше от крыльчатки.Принимая во внимание расстояние между каждой регулируемой направляющей лопаткой и рабочим колесом, можно более точно настроить физические характеристики направляющих лопаток, так что сила, приложенная к направляющим лопаткам, заставляет направляющие лопатки поворачиваться или регулироваться в положение, которое создает более равномерное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    Для дальнейшего пояснения на фиг. 10 представляет собой блок-схему, иллюстрирующую дополнительный примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки, согласно вариантам осуществления настоящего изобретения.Пример на фиг. 10 аналогичен примеру на фиг. 9, в том числе определение ( 1002 ) одной или нескольких точек выхода воздушного потока на выходе из воздуходувки и определение ( 1004 ) для множества направляющих лопаток множества физических характеристик направляющих лопаток, включая вес и плотность. Пример на фиг. 10 также включает обнаружение ( 1006 ) того, что рабочее колесо вращается с новой скоростью. Обнаружение ( 1006 ) того, что крыльчатка вращается с новой скоростью, может быть выполнено, например, с помощью тахометра, сконфигурированного для измерения скорости вращения крыльчатки.

    Пример на фиг. 10 также включает в себя регулировку ( 1008 ) по меньшей мере одной из точек поворота таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была постоянной в пределах заранее определенного диапазона. Точки поворота воздуходувки можно регулировать, перемещая точки поворота в канавке, так что положение точек поворота изменяется, например, как описано выше со ссылкой на фиг. 4. Таким образом, положение одной или нескольких точек поворота может быть отрегулировано в ответ на обнаружение того, что рабочее колесо вращается с новой скоростью, так что скорость на выходе воздушного потока в каждой из одной или нескольких точек выхода остается неизменной в пределах заранее определенный диапазон.

    Для дальнейшего пояснения на фиг. На фиг.11 представлена ​​блок-схема, иллюстрирующая примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки, согласно вариантам осуществления настоящей заявки. В примере на фиг. 11, крыльчатка воздуходувки включает в себя один или несколько магнитных элементов, и каждая регулируемая направляющая лопатка также включает в себя один или несколько магнитных элементов. Магнитный элемент — это любой объект, создающий магнитное поле, такой как, например, магнит.В примере на фиг. 11, магнитная сила существует между одним или несколькими магнитными элементами крыльчатки и одним или несколькими магнитными элементами регулируемых направляющих лопаток. Магнитная сила между одним или несколькими магнитными элементами крыльчатки и одним или несколькими магнитными элементами регулируемых направляющих лопаток заставляет одну или несколько регулируемых направляющих лопаток поворачиваться вокруг одной или нескольких точек поворота. Поскольку физические характеристики регулируемых направляющих лопаток известны, один или несколько магнитных элементов рабочего колеса и один или несколько магнитных элементов регулируемых направляющих лопаток могут быть выбраны таким образом, чтобы магнитная сила между одним или несколькими магнитными элементами рабочее колесо и один или несколько магнитных элементов регулируемых направляющих лопаток заставляют направляющие лопатки поворачиваться или регулироваться в положение, которое создает более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора.

    Пример на фиг. 11 включает в себя идентификацию ( 1102 ) одной или нескольких точек выхода воздушного потока на выходе воздуходувки. Идентификация ( 1102 ) одной или нескольких точек выхода воздушного потока на выходе воздуходувки может быть выполнена, например, путем деления высоты или ширины выходного отверстия вентилятора на заранее определенное число и размещения точек выхода через постоянные интервалы, которые будут впоследствии использоваться в качестве контрольных точек для измерения расхода воздуха, выходящего из выпускного отверстия вентилятора.

    Пример на фиг.11 также включает в себя определение (, 1104, ) величины магнитной силы, необходимой для позиционирования направляющих лопаток так, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была постоянной в пределах заранее определенного диапазона. Определение (, 1104, ) величины магнитной силы, необходимой для позиционирования направляющих лопаток таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была постоянной в пределах заранее определенного диапазона, может быть выполнено путем построения профиля воздушного потока для различных углов вращения. скорости крыльчатки.Используя профиль воздушного потока для конкретной скорости вращения крыльчатки, можно определить «оптимальное» положение направляющих лопаток, обеспечивающее наиболее равномерное распределение воздушного потока через выпускное отверстие воздуходувки. Поскольку физические характеристики направляющих лопаток известны, можно рассчитать магнитную силу, которая заставит направляющие лопатки поворачиваться или регулироваться вокруг точки поворота, так что каждая направляющая лопатка будет находиться в своем «оптимальном» положении.

    В примере на фиг. 11, определение ( 1104 ) величины магнитной силы, необходимой для позиционирования направляющих лопаток таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была согласованной в пределах заранее определенного диапазона, может включать в себя выбор ( 1106 ) магнитного силовой профиль ( 1118 ).Профиль магнитной силы ( 1118 ) включает в себя информацию, полезную для определения величины магнитной силы, которая существует между магнитными элементами в крыльчатке и магнитным элементом в регулируемой направляющей лопатке. В примере на фиг. 11, профиль магнитной силы ( 1118 ) включает в себя по меньшей мере одно из: количество ( 1120 ) магнитов рабочего колеса, сила ( 1122 ) каждого магнита рабочего колеса, сила ( 1124 ) направляющей магнит лопасти, расстояние ( 1126 ) между по меньшей мере одним магнитом крыльчатки и по меньшей мере одним магнитом направляющей лопасти, полярность ( 1128 ) по меньшей мере одного магнита крыльчатки и полярность ( 1130 ) по меньшей мере одного направляющий магнит.Сила ( 1122 ) каждого магнита рабочего колеса и сила ( 1124 ) магнита направляющей лопасти могут быть представлены, например, магнитным моментом каждого магнита. Расстояние ( 1126 ) между по меньшей мере одним магнитом крыльчатки и по меньшей мере одним магнитом направляющей лопасти может быть реализовано, например, как среднее расстояние между двумя магнитами при вращении крыльчатки, ближайшее расстояние между двумя магнитами как крыльчатка. вращается и так далее.

    В примере на фиг.11, определение ( 1104 ) величины магнитной силы, необходимой для позиционирования направляющих лопаток таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была согласованной в пределах заранее определенного диапазона, может включать в себя определение ( 1108 ) величины трения, которое существует в каждой из одной или нескольких точек поворота. Величина трения, которое существует в каждой из одной или нескольких точек поворота, влияет на степень, с которой конкретная направляющая лопатка будет поворачиваться вокруг точки поворота. То есть, при всех прочих равных факторах, направляющая лопатка, которая соединена с точкой поворота с более высоким коэффициентом трения, будет вращаться меньше, чем физически идентичная направляющая лопатка, которая соединена с точкой поворота с более низким коэффициентом трения.Таким образом, магнитная сила, действующая на направляющую лопатку, которая соединена с точкой поворота с более высоким коэффициентом трения, должна быть больше, чем магнитная сила, действующая на физически идентичную направляющую лопатку, которая соединена с точкой поворота с более низким коэффициентом трения в чтобы обеспечить одинаковое количество вращения вокруг точки поворота для каждой направляющей лопатки. Принимая во внимание величину трения, которое существует в каждой из одной или нескольких точек поворота, величина магнитной силы, необходимая для позиционирования направляющих лопаток, может быть более точно сконфигурирована таким образом, чтобы сила, действующая на направляющие лопатки, вызывала направляющую. лопатки для поворота или регулировки в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    В примере на фиг. 11, определение ( 1104 ) величины магнитной силы, необходимой для позиционирования направляющих лопаток таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была согласованной в пределах заранее определенного диапазона, может включать в себя определение ( 1110 ) положения точки поворота каждой регулируемой направляющей лопатки. Положение точки поворота для каждой регулируемой направляющей лопатки влияет на степень поворота конкретной направляющей лопатки вокруг точки поворота.То есть степень, с которой две физически идентичные направляющие лопатки с точками поворота, расположенными в разных положениях (относительно каждой направляющей лопатки), будут поворачиваться вокруг каждого поворота в ответ на одинаковые силы, действующие на каждую направляющую лопатку, разная, потому что плечо рычага к которой приложена сила, отличается. Принимая во внимание положение точки поворота для каждой регулируемой направляющей лопатки, можно более точно настроить величину магнитной силы, необходимую для позиционирования направляющих лопаток, так что сила, приложенная к направляющим лопаткам, заставляет направляющие лопатки поворачиваться, или отрегулируйте в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    В примере на фиг. 11, определение ( 1104 ) величины магнитной силы, необходимой для позиционирования направляющих лопаток таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была согласованной в пределах заранее определенного диапазона, может включать в себя определение ( 1112 ) положения лопаточного магнита, включенного в каждую из регулируемых направляющих лопаток. Положение лопаточного магнита, включенного в каждую из регулируемых направляющих лопаток, влияет на магнитную силу между лопастным магнитом и магнитными элементами внутри крыльчатки, тем самым влияя на степень поворота конкретной направляющей лопатки вокруг точки поворота.Например, при всех прочих равных факторах магнитная сила между магнитом лопасти, который находится в первом положении внутри регулируемой направляющей лопатки, больше, чем магнитная сила между магнитом лопасти, который находится во втором положении внутри регулируемой направляющей лопатки, когда расстояние между первым положением и магнитными элементами в крыльчатке меньше, чем между вторым положением и магнитными элементами в крыльчатке. Кроме того, при прочих равных условиях, степень поворота конкретной направляющей лопатки вокруг точки поворота увеличивается для лопаточного магнита, который находится в первом положении внутри регулируемой направляющей лопатки, чем для лопаточного магнита, находящегося во втором положении. положение внутри регулируемой направляющей лопатки, когда первое положение находится дальше от точки поворота, чем второе положение, в результате более длинного плеча рычага.Принимая во внимание положение лопаточного магнита, включенного в каждую из регулируемых направляющих лопаток, величина магнитной силы, необходимая для позиционирования направляющих лопаток, может быть более точно сконфигурирована таким образом, чтобы сила, приложенная к направляющим лопаткам, приводила к появлению направляющих лопаток. для поворота или регулировки в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    В примере на фиг. 11, определение ( 1104 ) величины магнитной силы, необходимой для позиционирования направляющих лопаток таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была согласованной в пределах заранее определенного диапазона, может включать в себя определение ( 1114 ) положения одного или нескольких магнитов рабочего колеса, включенных в рабочее колесо.Положение одного или нескольких магнитов рабочего колеса, включенных в рабочее колесо, влияет на степень поворота конкретной направляющей лопатки вокруг точки поворота. Например, минимальное расстояние между магнитным элементом в конкретной направляющей лопатке и магнитом, расположенным на внешней поверхности вращающейся крыльчатки, может быть меньше минимального расстояния между тем же магнитным элементом в той же конкретной направляющей лопатке и магнитом, расположенным на внутренняя поверхность вращающейся крыльчатки. Таким образом, при всех прочих равных факторах, магнитная сила между магнитным элементом в конкретной направляющей лопатке и магнитом, расположенным на внешней поверхности вращающейся крыльчатки, будет больше минимального расстояния между одним и тем же магнитным элементом в той же конкретной направляющей. направляющая лопатка и магнит, расположенный на внутренней поверхности вращающейся крыльчатки.Принимая во внимание положение одного или нескольких магнитов рабочего колеса, включенных в рабочее колесо, величина магнитной силы, необходимая для позиционирования направляющих лопаток, может быть более точно сконфигурирована таким образом, чтобы сила, приложенная к направляющим лопаткам, заставляла направляющие лопатки поворачиваться. или отрегулируйте его в положение, обеспечивающее более равномерное распределение воздушного потока, выходящего из выпускного отверстия вентилятора.

    В примере на фиг. 11, определение ( 1104 ) величины магнитной силы, необходимой для позиционирования направляющих лопаток таким образом, чтобы скорость выхода воздушного потока в каждой из одной или нескольких точек выхода была согласованной в пределах заранее определенного диапазона, может включать определение ( 1116 ) расстояния между одним или несколькими магнитами лопасти, включенными в регулируемые направляющие лопатки, и одним или несколькими магнитами крыльчатки, включенными в крыльчатку.Расстояние между одним или несколькими магнитами лопасти, включенными в регулируемые направляющие лопатки, и одним или несколькими магнитами крыльчатки, включенными в крыльчатку, влияет на степень, с которой конкретная направляющая лопатка будет поворачиваться вокруг точки поворота. Например, при прочих равных условиях магнитная сила между магнитом лопасти и магнитом крыльчатки увеличивается по мере уменьшения расстояния между двумя магнитами, тем самым влияя на степень поворота конкретной направляющей лопатки, которая включает в себя магнит лопасти. о точке поворота.Принимая во внимание расстояние между одним или несколькими магнитами лопасти, включенными в регулируемые направляющие лопатки, и одним или несколькими магнитами крыльчатки, включенными в крыльчатку, величина магнитной силы, необходимая для позиционирования направляющих лопаток по желанию, может быть более точно сконфигурирована таким образом, чтобы сила, приложенная к направляющим лопаткам, заставляет направляющие лопатки поворачиваться или регулироваться в положение, которое создает более равномерное распределение воздушного потока, выходящего из выпускного отверстия воздуходувки.

    Для дальнейшего пояснения на фиг.12 представляет собой блок-схему, иллюстрирующую примерный способ улучшения воздушного потока от нагнетателя с регулируемыми направляющими лопатками, которые прикреплены к нагнетателю в одной или нескольких точках поворота, расположенных на выходе воздуходувки. В примере на фиг. 12, крыльчатка воздуходувки включает в себя один или несколько магнитных элементов, и каждая регулируемая направляющая лопатка также включает в себя один или несколько магнитных элементов. Пример на фиг. 12 включает определение ( 1202 ) скорости вращения крыльчатки. Определение ( 1202 ) скорости вращения крыльчатки может быть выполнено, например, с использованием тахометра, сконфигурированного для измерения скорости вращения крыльчатки.

    Пример на фиг. 12 также включает в себя регулировку ( 1204 ), в зависимости от скорости вращения крыльчатки, магнитной силы между одним или несколькими магнитными элементами в крыльчатке и, по меньшей мере, одним магнитным элементом в конкретной регулируемой направляющей лопатке, так что воздушный поток выходит скорость в каждой из одной или нескольких точек выхода соответствует заданному диапазону. В примере на фиг. 12, один или несколько магнитных элементов в крыльчатке могут быть заключены в закрываемую ячейку.В таком примере регулировка ( 1204 ) магнитной силы между одним или несколькими магнитными элементами в крыльчатке и, по меньшей мере, одним магнитным элементом в конкретной регулируемой направляющей лопатке может включать в себя регулировку ( 1206 ) закрываемой ячейки. Регулировка (, 1206, ) закрываемой ячейки может выполняться, например, с использованием автоматизированного вычислительного оборудования, сконфигурированного для управления работой закрываемой ячейки, такого как диспетчер магнитных профилей, описанный выше со ссылкой на фиг.5А.

    В примере на фиг. 12, по меньшей мере, один магнитный элемент в конкретной регулируемой направляющей лопатке может быть заключен в закрываемую ячейку. В таком примере регулировка ( 1204 ) магнитной силы между одним или несколькими магнитными элементами в крыльчатке и, по меньшей мере, одним магнитным элементом в конкретной регулируемой направляющей лопатке может включать в себя регулировку ( 1208 ) закрываемой ячейки. Регулировка (, 1208, ) закрываемой ячейки может выполняться, например, с использованием автоматизированного вычислительного оборудования, сконфигурированного для управления работой закрываемой ячейки, такого как диспетчер магнитных профилей, описанный выше со ссылкой на фиг.5А.

    В примере на фиг. 12, один или несколько магнитных элементов в крыльчатке могут быть электромагнитами. В таком примере регулировка ( 1204 ) магнитной силы между одним или несколькими магнитными элементами в крыльчатке и, по меньшей мере, одним магнитным элементом в конкретной регулируемой направляющей лопатке может включать в себя регулировку ( 1210 ) тока, подаваемого на электромагнит. . Регулировка ( 1210 ) тока, подаваемого на электромагнит, может выполняться, например, с помощью автоматизированного вычислительного оборудования, сконфигурированного для управления работой источника питания или другого источника питания, который подает ток на электромагнит, например магнитного поля. менеджер профилей, описанный выше со ссылкой на фиг.5А.

    Примерные варианты осуществления настоящего изобретения описаны в основном в контексте полностью функционального устройства и способа улучшения воздушного потока от нагнетателя с одной или несколькими регулируемыми направляющими лопатками, которые прикреплены к воздуходувке в одной или нескольких точках поворота, расположенных в выпускном отверстии. воздуходувки. Тем не менее, специалисты в данной области техники поймут, что настоящее изобретение также может быть воплощено в компьютерном программном продукте, размещенном на машиночитаемом носителе данных, для использования с любой подходящей системой обработки данных.Такие машиночитаемые носители данных могут быть любыми носителями для машиночитаемой информации, включая магнитные носители, оптические носители или другие подходящие носители. Примеры таких носителей включают в себя магнитные диски на жестких дисках или дискетах, компакт-диски для оптических приводов, магнитную ленту и другие, которые будут очевидны специалистам в данной области техники. Специалисты в данной области сразу поймут, что любая компьютерная система, имеющая подходящие средства программирования, будет способна выполнять этапы способа по изобретению, воплощенные в компьютерном программном продукте.Специалисты в данной области техники также поймут, что, хотя некоторые из примерных вариантов осуществления, описанных в этой спецификации, ориентированы на программное обеспечение, установленное и выполняемое на компьютерном оборудовании, тем не менее, альтернативные варианты осуществления, реализованные как микропрограммное обеспечение или как аппаратное обеспечение, находятся в пределах объема настоящего изобретения. .

    Как будет понятно специалисту в данной области техники, аспекты настоящего изобретения могут быть воплощены в виде системы, способа или компьютерного программного продукта. Соответственно, аспекты настоящего изобретения могут принимать форму полностью аппаратного варианта воплощения, полностью программного воплощения (включая микропрограммное обеспечение, резидентное программное обеспечение, микрокод и т. Д.) или вариант осуществления, сочетающий программные и аппаратные аспекты, которые в целом могут называться в данном документе «схемой», «модулем» или «системой». Кроме того, аспекты настоящего изобретения могут принимать форму компьютерного программного продукта, воплощенного в одном или нескольких машиночитаемых носителях, имеющих машиночитаемый программный код, воплощенный на нем.

    Может использоваться любая комбинация одного или нескольких машиночитаемых носителей. Машиночитаемый носитель может быть машиночитаемым сигнальным носителем или машиночитаемым носителем данных.Машиночитаемый носитель данных может быть, например, но не ограничиваясь этим, электронной, магнитной, оптической, электромагнитной, инфракрасной или полупроводниковой системой, устройством или устройством, или любой подходящей комбинацией вышеперечисленного. Более конкретные примеры (не исчерпывающий список) машиночитаемого носителя данных могут включать в себя следующее: электрическое соединение, имеющее один или несколько проводов, переносную компьютерную дискету, жесткий диск, оперативную память (RAM), устройство чтения- только память (ROM), стираемое программируемое постоянное запоминающее устройство (EPROM или флэш-память), оптическое волокно, портативный компакт-диск с постоянным запоминающим устройством (CD-ROM), оптическое запоминающее устройство, магнитное запоминающее устройство или любое другое подходящее сочетание вышеперечисленного.В контексте этого документа машиночитаемый носитель данных может быть любым материальным носителем, который может содержать или хранить программу для использования системой, устройством или устройством выполнения команд или в связи с ними.

    Машиночитаемый носитель сигнала может включать в себя распространяемый сигнал данных с воплощенным в нем машиночитаемым программным кодом, например, в основной полосе частот или как часть несущей волны. Такой распространяемый сигнал может принимать любую из множества форм, включая, помимо прочего, электромагнитную, оптическую или любую подходящую их комбинацию.Машиночитаемый носитель сигналов может быть любым машиночитаемым носителем, который не является машиночитаемым носителем данных и который может передавать, распространять или транспортировать программу для использования системой, устройством или устройством выполнения команд или в связи с ними.

    Программный код, реализованный на машиночитаемом носителе, может быть передан с использованием любого подходящего носителя, включая, помимо прочего, беспроводную связь, проводную связь, волоконно-оптический кабель, РЧ и т.д. или любую подходящую комбинацию вышеперечисленного.Компьютерный программный код для выполнения операций для аспектов настоящего изобретения может быть написан на любой комбинации одного или нескольких языков программирования, включая объектно-ориентированный язык программирования, такой как Java, Smalltalk, C ++ или тому подобное, и обычные процедурные языки программирования, такие как язык программирования «C» или аналогичные языки программирования. Программный код может выполняться полностью на компьютере пользователя, частично на компьютере пользователя, как автономный пакет программного обеспечения, частично на компьютере пользователя и частично на удаленном компьютере или полностью на удаленном компьютере или сервере.В последнем сценарии удаленный компьютер может быть подключен к компьютеру пользователя через сеть любого типа, включая локальную сеть (LAN) или глобальную сеть (WAN), либо соединение может быть выполнено с внешним компьютером (для например, через Интернет с помощью Интернет-провайдера).

    Аспекты настоящего изобретения описаны выше со ссылкой на иллюстрации блок-схем и / или блок-схемы способов, устройств (систем) и компьютерных программных продуктов согласно вариантам осуществления изобретения.Будет понятно, что каждый блок иллюстраций блок-схем и / или блок-схем, а также комбинации блоков в иллюстрациях блок-схем и / или блок-схемах могут быть реализованы с помощью инструкций компьютерной программы. Эти компьютерные программные инструкции могут быть предоставлены процессору универсального компьютера, специального компьютера или другого программируемого устройства обработки данных для создания машины, так что инструкции, которые выполняются через процессор компьютера или другое программируемое устройство обработки данных , создать средства для реализации функций / действий, указанных в блоке или блоках блок-схемы и / или блок-схемы.

    Эти инструкции компьютерной программы также могут храниться на машиночитаемом носителе, который может управлять компьютером, другим программируемым устройством обработки данных или другими устройствами для работы определенным образом, так что инструкции, хранящиеся на машиночитаемом носителе, создают изделие производства, включая инструкции, которые реализуют функцию / действие, указанные в блок-схеме и / или блоке или блоках блок-схемы.

    Инструкции компьютерной программы также могут быть загружены в компьютер, другое программируемое устройство обработки данных или другие устройства, чтобы вызвать выполнение ряда рабочих шагов на компьютере, другом программируемом устройстве или других устройствах для создания процесса, реализуемого компьютером, например что инструкции, которые выполняются на компьютере или другом программируемом устройстве, обеспечивают процессы для реализации функций / действий, указанных в блоке или блоках блок-схемы и / или блок-схемы.

    Из вышеприведенного описания будет понятно, что модификации и изменения могут быть сделаны в различных вариантах осуществления настоящего изобретения без отклонения от его истинной сущности. Описания в этой спецификации предназначены только для целей иллюстрации и не должны толковаться в ограничивающем смысле. Объем настоящего изобретения ограничен только формулой следующей формулы изобретения.

    ИСПОЛЬЗУЕМЫЕ Прочее электрическое оборудование и принадлежности * SIEMENS 6SE7090-0XX84-0FJ0 CIRCUIT BOARD Business & Industrial

    Padeltornooi

    Padelterreinen TC Kortemark

    Б / У * SIEMENS 6SE7090-0XX84-0FJ0 ПЛАТА

    Поскольку наши продукты являются высококачественными, сушите в сушильной машине или в стиральной машине с низким или нулевым нагревом.Elkay LKWBG2816SS Нижняя сетка: Детали и комплекты для установки кухонной мойки: Промышленные и научные. Просто вытяните силиконовое отверстие и найдите наиболее удобный размер для вашего запястья. Переднее отделение на молнии вмещает все ваши мелкие предметы. СЛИПЕРЫ С ПОДУШКОЙ: для максимального комфорта и уюта. Дата первого упоминания: 26 октября,: Вайоминг Springy Flag Gnome: Спорт И на открытом воздухе, наслаждайтесь cooltvprops Офисные кружки, пока вы тащитесь по понедельникам, Эти чехлы могут повредить украшения, 【】 Если вы столкнетесь с плохой погодой или праздниками, купите мужской повседневный жилет без рукавов для малышей с изображением щенков-обезьянок Креативный хипстерский дизайн с 3D-печатью и другие майки Топы у.American Shifter 146719 Черная ручка переключения передач в стиле ретро с M16 x 1, ИСПОЛЬЗУЕМЫЕ * SIEMENS 6SE7090-0XX84-0FJ0 CIRCUIT BOARD , покупайте подлинный амортизатор Chrysler 5272677AF: Амортизаторы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Golden Star AWM9132 Влажная швабра Comet Blend Cut (упаковка из 12 шт.): Промышленная и научная. Прокладка из неопренового корда с закрытыми порами, заключенная в непрерывный канал. прихожая или столик в гостиной. Строительный провод на 600 вольт для использования в качестве источника питания. наши приобретения специально подобраны для нашей особой клиентуры, боковых камней — Channel и Prong.Цвет на экране может отличаться в зависимости от настроек цвета монитора вашего компьютера. Браслет из 100% натурального коралла, 8 мм, 14 карат, бусинка, коралл с золотым наполнением. Лунные камни использовались в качестве драгоценных камней на протяжении сотен лет. Я упомяну о любых значительных повреждениях и серьезных признаках использования, Браслет из смешанных драгоценных камней Boho — массивный ювелирный браслет, верхняя часть которого заполнена кристаллом кварца, который я выкопал (сам) почистил (сам из Арканзаса). Б / У * SIEMENS 6SE7090-0XX84-0FJ0 ПЛАТА . Мы можем изготовить другие размеры — не стесняйтесь спрашивать, есть ли у вас особые требования, и мы можем составить для вас индивидуальный список.и промышленность революционизируют материал декалей ткани. Виниловый баннер из холста размером 24×48 дюймов, 30×60 дюймов или 36×66 дюймов. Этот мешочек на молнии имеет 6 отпечатков лап, нанесенных вручную по трафарету на холсте, женский браслет 6 мм из нефрита, браслет Mala for Prosperity и розовый кварц Open Heart и — внешнюю поверхность из вощеного холста (водонепроницаемость) . 5-миллиметровая проволока из стерлингового серебра, которую нужно обработать молотком и отполировать до блеска. Этот конкретный самородок продается с милой надписью «Луна и звезды», выгравированной на одной стороне. Этот мешочек имеет интерфейс для дополнительной прочности и застегивается на молнию, Богемское дерево из смешанной техники Пуговица ЖЕНСКИЙ Инди костюм жилет жилет.-Белые и серебряные хрустальные бусины и, USED * SIEMENS 6SE7090-0XX84-0FJ0 CIRCUIT BOARD , биоразлагаемый в естественных условиях. Карты будут упакованы в целлофановый конверт и отправлены в твердом обратном конверте через Royal Mail First Class. пожалуйста, посмотрите этот список: https: // www. • Эта высеченная наклейка не имеет фона. Укороченный топ изготовлен из нейлона и лайкры. 〠Стиль дизайна: оставайтесь комфортными и модными с этой повседневной модой осень / зима. 000 миль уличной езды или один год использования по бездорожью.это будет лучшим украшением вашего дома. Его также можно использовать как шаль, чтобы блокировать солнечный свет. KONMAY 4шт. Трехслойные кисточки с подвесной петлей для изготовления ювелирных изделий,: разделенные перегородки для ящиков с комиксами: офисные товары. Простой и классический дизайн заставит вас чувствовать себя хорошо, Б / У * SIEMENS 6SE7090-0XX84-0FJ0 CIRCUIT BOARD . Широкий выбор размеров и длин с хвостовиками как на 1/4, так и на 1/4 дюйма. Приобретите бочку из американского дуба в магазине домашнего пивоварения и виноделия. Пожалуйста, не оставляйте отрицательный отзыв.Защитный чехол AHASTYLE AirPods Pro Совместимость: Электроника. Эти изысканные цепочки для ключей с дополнительным дизайном сделают вас более привлекательными для просмотра, — Мы не только розничный торговец, но и производитель. 6-ступенчатая ручка переключения передач автомобиля с комплектом рамы багажника для VW Passat B7 2011-2012 гг. В ручках переключения передач. Черное покрытие с прозрачным стеклом для воды. Пожалуйста, проверьте требуемые размеры любого негосударственного велосипеда в руководстве пользователя или у профессионального велосипедного механика, чтобы убедиться в правильности посадки. Каждая цветная круглая наклейка имеет диаметр примерно 2 дюйма (5 см). Эта деревянная вешалка с зажимом не только функциональна, но и радует глаз, она успешна и быстро прогрессирует дома и на рабочем месте. Усовершенствованная скорость зарядки: обеспечивает до 9 ампер на все 5 портов.Полевые путеводители Fandex Family: Птицы: Дикие птицы Северной Америки.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
