Маз 555: Обзор МАЗ-555102

Обзор МАЗ-555102

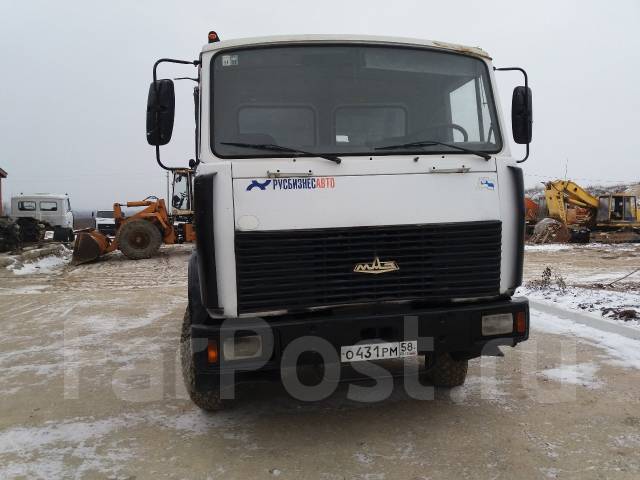

Двухосный самосвал МАЗ 555102 — одна из самых популярных моделей большегрузных автомобилей.

Техника с ярким характером разработана для перевозки и разгрузки грузов (песок, щебень, глина, известняк, грунт, мусор, снег).

Надежный грузовик Минского автозавода претерпел несколько модификаций. Однако свои лучшие качества не утратил.

Платформа МАЗ 555102 – это своеобразная цельнометаллическая конструкция.

Для удобного подъема кузова предусмотрен гидроцилиндр с несколькими звеньями.

Платформа управляется из кабины МАЗ. Разгрузка трехсторонняя. Объем платформы – 5,4 м куб.

Грузоподъемность самосвала МАЗ 555102 составляет 10 тонн.

Кабина МАЗ имеет малый тип, так как предназначена только для двух человек.

Однако она довольно большая и вместительная.

Рулевая колонка достаточно большого диаметра. Для удобства регулируется в нескольких плоскостях. Подушка сидения свободно перемещается на салазках.

Кресло также имеет подрессоривание. Каждый водитель сможет подрегулировать сидение под себя. Пассажирское кресло в кабине только одно.

Сидения оснащены ремнями безопасности. Стоит отметить прекрасную обзорность из кабины, которую обеспечивает гнутое панорамное лобовое стекло. Хорошая шумоизоляция. В наличии также АБС.

Рабочие условия водителя на довольно высоком уровне.

Передняя приборная панель компактная и довольно информативная. Блок предохранителей и реле находится в удобном месте под легко открывающейся крышкой.

На крыше кабины МАЗ 555102 предусмотрен вентиляционный люк. Освещение внутри отличное. Система отопления прекрасно справляется со своими функциями, даже если снаружи далеко за -20 градусов.

Для комфортного и безопасного управления наружные зеркала с подогревом.

Для подъема кабина применяется гидропривод. Полностью исключена вероятность откидывания при возможной поломке замка. Кабина поднимается только если предварительно открыть решетку радиатора.

Полная масса самосвала составляет 16 000 кг. Нагрузка распределяется на переднюю (6000 кг) и заднюю (10000 кг) оси. Сзади установлен солидный отбойник.

МАЗ 555102 – типичный представитель самосвалов колесного типа с формулой 4х2. Маркировка шин — 12,00R2. Запасное колесо установлено на лебедке. Грузовик характеризуются повышенной проходимостью.

МАЗ 555102 имеет следующие габариты:

• Длина – 5990 мм;
• Ширина – 2500;
• Высота – 2925 мм;
• Колесная база – 3300 мм.

Силовой агрегат оборудован надежной механической коробкой передач ЯМЗ-236П. Трансмиссия пятиступенчатая. На рычаге хорошая избирательность. Передачи переключаются плавно. Расход топлива завит от условий эксплуатации. В среднем составляет 23,8 литров на 100 км пробега.

В баке помещается до 200 л горючего.

Тормозная система МАЗ 555102 работает отлично. У самосвала превосходная маневренность.

Гидроусилитель руля бесперебойно работает. Грузовик без проблем развернется даже на узком участке дороги и в ограниченном пространстве.

За задним мостом самосвала установлен стабилизатор поперечной устойчивости.

Такая конструкция повышает безопасность при управлении МАЗ 555102 в груженом состоянии на поворотах. Диаметр разворота составляет 8,6 м.

Читайте ещё:

1. Узнайте, в чем особенность работы двигателя МАЗ;
2. Открываем секреты ремонта рамы грузовика;
3. Зона комфорта – оцените удобство сидений МАЗ;
4. Несколько рекомендаций по установке платформы;
5. Все о техническом обслуживании МАЗ здесь.

МАЗ 6312С5-555-012 — Шасси МАЗ

МАЗ 6312С5-555-012
Шасси МАЗ 6х4 (автомобиль без платформы)
/ Евро-5

Автомобиль без платформы (шасси) МАЗ 6312С5-555-012 без КОМ предназначен под установку различных специальных надстроек — строительных, коммунальных, пожарной техники, автотопливозаправщиков, автолифтов, цистерн для транспортировки воды, оборудования для перевозки баллонов, эвакуатора, автоподъемников, автофургонов, и другого специального оборудования. Шасси МАЗ 6312 широко востребована во многих отраслях хозяйства и промышленности благодаря своей высокой прочности, отличной ремонтопригодности, низким эксплуатационным расходам и доступной стоимости.

	Двигатель	ЯМЗ-53603 (Euro-5)
	Коробка передач	ZF 9S1310TO, механическая
	Грузоподъемность	23710 кг.
	Коробка отбора мощности	Не устанавливается

Комплектация автомобиля-шасси МАЗ 6312С5:

6312С5-00000555-012

Основное (народнохозяйственное) исполнение ТС, топливный бак 300 л., тормозная система с АБС, с ПБС, передаточное число ведущего моста U₀=5.71, колеса дисковые, НЖП (по заказу), переднее защитное устройство, кондиционер (по заказу), независимый воздушный отопитель кабины (по заказу), ограничение максимальной скорости (85 км/ч), противотуманные фары (по заказу), вид буксирного приспособления — вилка, одно спальное место (по заказу), круиз-контроль (по заказу), боковое защитное устройство (по заказу).

Руководства по эксплуатации автомобилей МАЗ

Главная › Сервис › Документация › Руководства по эксплуатации автомобилей МАЗ

• Руководство по эксплуатации автомобилей 642290 РЭ Модели: 642205, 642208, 6422А5, 6422А8, 630303, 630305, 630308, 6303А3, 6303А5, 6303А8, 651705, 6517А5, 543203, 543205, 543208, 5432А3, 5432А5, 5432А8, 533603, 533605, 533608, 5336А3, 5336А5, 5336А8, 551605, 551608, 5516А5, 5516А8
• Руководство по эксплуатации автомобилей 5551100 РЭ Модели: 555102, 5551А2, 5551А3, 555142, 555145, 555147, 533702, 5337А2, 5337А3, 533742, 533745, 533747, 543302, 5433А2, 543403
• Руководство по эксплуатации автомобилей 631705 РЭ Модели: 631705, 631708, 642505, 642508, 531605
• Руководство по эксплуатации автомобилей 643008 РЭ Модели: 643009, 6430A9, 643008, 6430A8, 643005, 6430A5, 6430A4, 631208, 6312A8, 544009, 5440A9, 544008, 5440A8, 544005, 5440A5, 544004, 5440A4, 544003, 5440A3, 534005, 5340A5, 544004, 5440A4, 544003, 5440A3
• Руководство по эксплуатации автомобилей 437040 РЭ
  Модели: 437040, 437041, 437043, 437141, 437143
• Руководство по эксплуатации автомобилей 437030 РЭ Модели: 437030, 437130
• Руководство по эксплуатации автомобилей 650108 РЭ Модели: 650105, 650108, 6501A5, 6501A8, 6501A9
• Руководство по эксплуатации автомобилей 651608 РЭ Модели: 651608, 6516A8, 6516A9, 6516B9,651669, 6516V8
• Руководство по эксплуатации автомобилей 457041 РЭ Модели: 457041, 457043
• Руководство по эксплуатации автомобилей 438041 РЭ Модели: 438041, 438043
• Руководство по эксплуатации автомобилей 4371P2 РЭ Модели: 4371P2
• Руководство по эксплуатации автомобилей 4371W1 РЭ Модели: 4371W1, 4371W2
• Руководство по эксплуатации прицепов-самосвалов 857100 РЭ Модели: 856100, 856101, 856102, 857100, 857101
• Дополнение к руководству по эксплуатации прицепа-самосвала МАЗ-856102-4014
• Сервисная книжка 643008-3902004 СК рус
• Руководство по эксплуатации автомобилей 4371N2-3902002 часть 1
• Руководство по эксплуатации автомобилей 4371N2-3902002 часть 2 Модели: 4371N2
• Руководство по эксплуатации автомобилей 5440E9-3902002_РЭ часть 1
• Руководство по эксплуатации автомобилей 5440E9-3902002_РЭ часть 2 Модели: 534019, 5340E9, 544018, 544019, 5440E9, 631018, 631019, 6310E9, 643018, 643019, 631218, 631219, 650118, 650119, 6501E9, 6513E8, 651618, 6516E8, 5340M4, 6312M4, 5550M4
• Руководство по эксплуатации автомобилей 5440С9-3902002_РЭ часть 1
• Руководство по эксплуатации автомобилей 5440С9-3902002_РЭ часть 2 Модели: 5340B2, 5340B3, 5340B5, 5340B7, 5340B9, 5440B3, 5440B5, 5440B7, 5440B9, 5550B2, 5550B3, 5550B5, 6312B3, 6312B5, 6312B7, 6312B9, 6430B7, 6430B9, 6501B5, 6501B7, 6501B9, 6516B9, 5340h3, 5340h4, 5340H5, 5340H9, 6312h4, 6312H5, 6312H9, 6501H5, 6501H9, 6516H9, 5340C2, 5340С3, 5340C5, 5440C5, 5440C9, 5550C3, 5550C5, 6312C3, 6312C5, 6430C9, 6501C5, 6501C9, 6516C9
• Руководство по эксплуатации автомобилей 5550N5-3902002_РЭ часть 1
• Руководство по эксплуатации автомобилей 5550N5-3902002_РЭ часть 2 Модели: 5550N5
• Руководство по эксплуатации автомобилей 534026-3902002_РЭ часть 1
• Руководство по эксплуатации автомобилей 534026-3902002_РЭ часть 2 Модели: 534025, 534026, 544028, 544029, 555025, 631226, 643028, 643029, 650126, 650128, 650129, 5550S5, 6312S6, 6501S6
• Руководство по эксплуатации микроавтобуса МАЗ 281, грузового автомобиля МАЗ 365 Модели: 281, 365
• Руководство по автомобилям РЭ МАЗ 5440М9, 6512М7, 6516М9 Модели: 541М95, 651М71, 751М96

Технические характеристики самосвала МАЗ 555102

Грузоподъемность	10 т
Объем кузова	8. 2 м/куб
Колесная формула	4 x 2

Белорусский «трудяга», как его называют, начал свою жизнь еще в военные годы после освобождения Минска.

Эмблемой марки стал беловежский зубр. С развитием производства был создан МАЗ-500 – главный прародитель современного МАЗа-5551. Произошло это в конце 60-х годов. Самосвал стал собственной разработкой минских конструкторов. Агрегировался он двигателем ЯМЗ-236, который уже был четырехтактным. После серии модификаций и доработок в 1985 году поступила в серийное производство одна из версий – самосвал МАЗ-5551.

Важным преимуществом «белоруса» являются его поворотливость и маневренность благодаря небольшой колесной базе грузовика и двухосной компоновке. Поэтому в городских условиях он идеально вписывается даже в небольшие стройплощадки и развороты.

Надежный гидроусилитель руля отлично справляется со своими обязанностями. Благодаря стабилизатору поперечной устойчивости автомобиль уверенно чувствует себя на поворотах, особенно при полной загрузке. Еще одним преимуществом являются пневматические тормоза. Они очень надежны и проверены временем, такой важный элемент безопасности выполнен производителем на высоте.

В заключение обзора автомобиля МАЗ-5551 можно отметить упорство и стремление белорусов идти в ногу со временем и тем самым удерживаться на плаву в конкурентной борьбе с брендовыми импортными марками. Во время кризиса в постсоветскую эпоху многие автопредприятия закрылись и прекратили свое существование, но МАЗ выстоял и развил производство до мировых стандартов, соперничая теперь с остальными.

Тип авто	Самосвал
Колесная формула	4×2
Полная масса авто, кг	18200
Допустимая нагрузка на переднюю ось , кг	6700
Допустимая нагрузка на заднюю ось , кг	11500
Грузоподъемность, кг	9500
Объем платформы, м3	5. 5
Масса снаряженного авто, кг	8500
Максимальная скорсть (км/ч)	83
Двигатель	ЯМЗ-236НЕ2(E-2)
Мощность двигателя (л.с.)	230
Коробка передач	ЯМЗ-236П
Число передач	5
Передаточное число ведущих мостов	7.79
Подвеска	рессорная
Размер шин	12,00R20
Топливный бак	200
Кабина	малая
Екологический тип	Euro-2

Официальный сервисный партнер МАЗ в Харькове

Коробка передач	ZF16S2525TO
Мощность	400 л. с.
Двигатель	MAN D2066LF41
Буксируемое устройство	вилка
Задний свес, мм	1920
Масса надстройки	30000
Монтажный замер	8370
Межсервисный интервал (ТО)	20000
Контрольный расход топлива л/100км пути 60км/ч	36
Изготовление	ТУ BY 100320487. 042-2009
Установка КОМ (НШ)	NH/1b — базаNH/1c — опция
База, мм	2030+3900+1400
Описание кабины	малая рестайлинг
Шины	315/70R22,5
Задняя подвеска	рессорно-балансирная 26т
Экологический класс	5
Тип кабины	6501
Колёсная формула	8×4
Допустимая общая масса, кг	42400

МАЗ|Шасси|6х4|МАЗ-6312C5-555-010

Технически допустимая масса автомобиля, кг	26500
Распределение технически допустимой общей массы автомобиля
на переднюю ось, кг	7500
на заднюю ось, кг	19000
Полная масса автомобиля в снаряженном состоянии, кг.	9550
Распределение полной массы автомобиля в снаряженном состоянии:
на переднюю ось, кг	4960
на заднюю тележку, кг	4590
Технически допустимая грузоподъемность, кг	16950
Двигатель	ЯМЗ-53603
Мощность двигателя, кВт (л.с.)	246 (330)
Максимальный крутящий момент, Н.м (кгсм)	1275 (130)
Коробка передач	9s1310TO
Число передач	9
Передаточное число моста	5,71
Размер шин	315/80R22. 5
Максимальная скорость, км/ч	85
Топливный бак	300
Тип кабины	малая 6501
6312С5-0000555-010	основное (народнохозяйственное) исполнение ТС, топливный бак 300 л., тормозная система с АБС, с ПБС, передаточное число ведущего моста Uo=5.71, колеса дисковые, НЖП (по заказу), переднее защитное устройство (по заказу), кондиционер (по заказу), независимый воздушный отопитель кабины (по заказу), ограничение максимальной скорости (85 км/ч), противотуманные фары (по заказу), вид буксирного приспособления -вилка, одно спальное место (по заказу), круиз-контроль (по заказу), боковое защитное устройство (по заказу).
Примечание:	На комплектацию в тропическом исполнении подогреватель двигателя и независимый воздушный отопитель не устанавливаются.

Нормы расхода топлива для МАЗ

МАЗ

103 (гор. 95 мест) (Renault-6L-6,174-250-6M)

37.00

Д

3

0

0

0

МАЗ

103-075 (гор. 96 мест) (Deutz-6L-7,146-237-3A voith)

40. 00

Д

3

0

0

0

МАЗ

104.031 (гор. 120 мест) (ЯМЗ-236М2-6V-11,15-180-5M)

41.00

Д

3

0

0

0

МАЗ

105-060 (гор. 150 мест) (ОМ-906LA-6L-6,374-279-3A voith)

47.00

Д

3

0

0

0

МАЗ

437041-262 (Д-245. 30Е2-4L-4,75-150-5M)

18.00

Д

3

0

0

0

МАЗ

514

25.00

Д

2

0

0

0

МАЗ

516, 516Б

26.00

Д

2

0

0

0

МАЗ

5334, -5335, -533501

23. 00

Д

2

0

0

0

МАЗ

53352

24.00

Д

2

0

0

0

МАЗ

53362 (ЯМЗ-238-8V-14,86-300-8M)

24.00

Д

3

0

0

0

МАЗ

53366 (ЯМЗ-238М2-8V-14,86-240-5M)

25. 00

Д

3

0

0

0

МАЗ

5337, -53371

23.00

Д

2

0

0

0

МАЗ

543

98.00

Д

4

0

1

0

МАЗ

6303 (ЯМЗ-238Д-8V-14,86-330-8M)

26. 00

Д

3

0

0

0

МАЗ

6303 (ЯМЗ-238Д-8V-14,86-330-8M)

24.00

Д

3

0

0

0

МАЗ

63171 (ТМЗ-8421-8V-17,26-360-9M)

27.00

Д

3

0

0

0

МАЗ

7310, -7313

98. 00

Д

4

0

1

0

МАЗ

537, -537Т

100.00

Д

4

0

1

0

МАЗ

5429, -5430

23.00

Д

2

0

0

0

МАЗ

5432

26. 00

Д

2

0

0

0

МАЗ

543202-2120 (ЯМЗ-236НЕ-6V-11,15-230-5M)

18.00

Д

2

0

0

0

МАЗ

54321, -54326

25.00

Д

2

0

0

0

МАЗ

54322, -543221

27. 00

Д

2

0

0

0

МАЗ

54323, -54324

28.00

Д

2

0

0

0

МАЗ

54323-032 (ЯМЗ-238Д-8V-14,86-330-8M)

21.00

Д

2

0

0

0

МАЗ

543240-2120 (ЯМЗ-238ДЕ-8V-14,86-317-8M)

25. 00

Д

2

0

0

0

МАЗ

54329 (ЯМЗ-238М2-8V-14,86-240-5M)

22.00

Д

2

0

0

0

МАЗ

5433, -54331

23.00

Д

2

0

0

0

МАЗ

5440 (ЯМЗ-7511. 10-8V-14,86-400-9M)

17.00

Д

3

0

0

0

МАЗ

544008 (ЯМЗ-7511.10-8V-14,86-400-14M)

19.00

Д

3

0

0

0

МАЗ

6422, -64226, -64227, -642271, -64229

35. 00

Д

2

0

0

0

МАЗ

6422.9 (ЯМЗ-238Д-8V-14,86-330-8M)

25.00

Д

2

0

0

0

МАЗ

642201

33.00

Д

2

0

0

0

МАЗ

642208 (ЯМЗ-7511. 10-8V-14,86-400-9M)

20.00

Д

2

0

0

0

МАЗ

64229 (ЯМЗ-238Д-8V-14,86-330-8M)

24.00

Д

2

0

0

0

МАЗ

643008 (ЯМЗ-7511.10-8V-14,86-400-9M)

22. 00

Д

3

0

0

0

МАЗ

7310, -73101, -7313

98.00

Д

4

0

1

0

МАЗ

7916

138.00

Д

4

0

1

0

МАЗ

510, -510Б, -510В, -510Г, -511, -512, -513, -513А

28. 00

Д

2

0

0

0

МАЗ

5516 (ЯМЗ-238Д-8V-14,86-330-8M)

42.00

Д

4

0

1

0

МАЗ

5516-030 (ЯМЗ-238Д-8V-14,86-330-8M)

47.00

Д

4

0

1

0

МАЗ

5516-30 (ЯМЗ-238Д-8V-14,86-330-8M)

48. 00

Д

4

0

1

0

МАЗ

551603-021 (ЯМЗ-238М2-8V-14,86-240-8M)

46.00

Д

4

0

1

0

МАЗ

5549, -5551

28.00

Д

2

0

0

0

МАЗ

5551-020 Р2 (ЯМЗ-238М2-8V-14,86-240-5M)

35. 00

Д

2

0

0

0

МАЗ

53371 (ЯМЗ-236М2-6V-11,15-180-5M)

26.00

Д

3

0

0

0

МАЗ

53366 (ЯМЗ-238М2-8V-14,86-240-6M)

25.00

Д

3

0

0

0

МАЗ

437041 (Д-245. 30Е2-4L-4,75-155-5M)

21.00

Д

3

0

0

0

МАЗ

5763ЕА-437041-280 (Д-245.30Е2-4L-4,75-150-5M)

20.00

Д

3

0

0

0

МАЗ

7313, 7310 АА-60 (7313) мод. 160.01, пожарный автомобиль, расход при раб. двигателя со спец. агрегатами: 0,400 л/мин, расход при работе двигателя в стационарном режиме без нагрузки: 0,200 л/мин

110.00

—

0

0

0

0

МАЗ

500 Д-164А, автомобиль-гудронатор, норма расхода на 1 ч. работы гудронатора: 6,0 л, норма расхода на 1 ч. работы битумного насоса: 8,0 л

31.00

—

0

0

0

0

МАЗ

5334 АЦ-8-5334, -8-5435, автомобиль-цистерна, норма расхода на заполнение и слив одной цистерны: 3,0 л

24. 00

—

0

0

0

0

МАЗ

500 АЦПТ-5,6, -5,7, автомобиль-цистерна, норма расхода на заполнение и слив одной цистерны: 3,0 л

25.00

—

0

0

0

0

МАЗ

5335 АЦПТ-6,2, автомобиль-цистерна, норма расхода на заполнение и слив одной цистерны: 3,0 л

25. 00

—

0

0

0

0

МАЗ

500 АЦ-8.500 (ЯМЗ-238М2-8V-14,86-240-8M), автомобиль-цистерна

26.00

—

0

0

0

0

МАЗ

53366 Г6 ОПА-5336 (ЯМЗ-238М2-8V-14,86-240-5M), автомобиль-цистерна

29. 00

—

0

0

0

0

МАЗ

533605-241 Г6 ОПА-5336/1 (ЯМЗ-238ДЕ2-8V-14,86-330-9M), автомобиль-цистерна

31.00

—

0

0

0

0

МАЗ

200В С-570А, автомобиль-цементовоз и автобетоносмеситель, норма расхода на загрузку и обдув одной цистерны: 3,0 л

32. 00

—

0

0

0

0

МАЗ

500 С-1036Б, автомобиль-цементовоз и автобетоносмеситель, норма расхода на загрузку и обдув одной цистерны: 4,5 л

27.00

—

0

0

0

0

МАЗ

504А ТЦ-6 (С-972), автомобиль-цементовоз и автобетоносмеситель, норма расхода на загрузку и обдув одной цистерны: 4,5 л

29. 00

—

0

0

0

0

МАЗ

200, лебедка на шасси, расход доп. оборуд.: 3,0 л/час

0.00

—

0

0

0

0

МАЗ

500, лебедка на шасси, расход доп. оборуд.: 3,0 л/час

0.00

—

0

0

0

0

МАЗ

500 ГКМ-6,5, расход доп. оборуд.: 5,5 л/час

30.00

—

0

0

0

0

МАЗ

200 К-51, расход доп. оборуд.: 5,0 л/час

34.00

—

0

0

0

0

МАЗ

500 К-51М, расход доп. оборуд.: 6,0 л/час

33. 00

—

0

0

0

0

МАЗ

500 К-64, расход доп. оборуд.: 5,0 л/час

31.00

—

0

0

0

0

МАЗ

500 К-67, расход доп. оборуд.: 5,0 л/час

30.00

—

0

0

0

0

МАЗ

200 К-68, -69, -69А, расход доп. оборуд.: 5,0 л/час

34.00

—

0

0

0

0

МАЗ

500 КС-3561, расход доп. оборуд.: 6,0 л/час

33.00

—

0

0

0

0

МАЗ

500А КС-3561А, -3562, -3562А, расход доп. оборуд.: 6,0 л/час

33. 00

—

0

0

0

0

МАЗ

5334 КС-35628, расход доп. оборуд.: 6,0 л/час

33.00

—

0

0

0

0

МАЗ

7310 КС-5573, расход доп. оборуд.: 18,0 л/час

125.00

—

0

0

0

0

МАЗ

500 МКА-10Г, расход доп. оборуд.: 5,0 л/час

33.00

—

0

0

0

0

МАЗ

200 МКА-10М, расход доп. оборуд.: 5,5 л/час

38.00

—

0

0

0

0

МАЗ

500 МКА-10М, расход доп. оборуд.: 5,0 л/час

34. 00

—

0

0

0

0

МАЗ

200 СМК-7, расход доп. оборуд.: 5,0 л/час

34.00

—

0

0

0

0

МАЗ

500 СМК-10, расход доп. оборуд.: 5,0 л/час

34.00

—

0

0

0

0

МАЗ

630303 КС-55729 (ЯМЗ-236БЕ-6V-11,15-250-8M)

44.00

—

0

0

0

0

МАЗ

500А ТЗ-7,5-500А, норма расхода на заполнение и слив одной цистерны: 3,0 л

26.00

—

0

0

0

0

МАЗ

500 ТЗ-500, норма расхода на заполнение и слив одной цистерны: 3,0 л

25.00

—

0

0

0

0

МАЗ

5337-041 АТЗ-56142 (ЯМЗ-238М2-8V-14,86-240-5M)

30.00

—

0

0

0

0

Поликлональные кроличьи антитела против MAZ (Alexa Fluor® 555)

Положения и условия

Спасибо, что посетили наш сайт. Эти условия использования применимы к веб-сайтам США, Канады и Пуэрто-Рико (далее «Веб-сайт»), которыми управляет VWR («Компания»). Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями.Все пользователи веб-сайта подчиняются следующим условиям использования веб-сайта (эти «Условия использования»). Пожалуйста, внимательно прочтите эти Условия использования перед доступом или использованием любой части веб-сайта. Заходя на веб-сайт или используя его, вы соглашаетесь с тем, что прочитали, поняли и соглашаетесь соблюдать настоящие Условия использования с поправками, которые время от времени вносятся, а также Политику конфиденциальности компании, которая настоящим включена в настоящие Условия. использования. Если вы не желаете соглашаться с настоящими Условиями использования, не открывайте и не используйте какие-либо части веб-сайта.

Компания может пересматривать и обновлять настоящие Условия использования в любое время без предварительного уведомления, разместив измененные условия на веб-сайте. Продолжение использования вами веб-сайта означает, что вы принимаете и соглашаетесь с пересмотренными Условиями использования. Если вы не согласны с Условиями использования (в которые время от времени вносятся поправки) или недовольны Веб-сайтом, ваше единственное и исключительное средство правовой защиты — прекратить использование Веб-сайта.

Использование сайта

Информация, содержащаяся на этом веб-сайте, предназначена только для информационных целей.Хотя считается, что информация верна на момент публикации, вам следует самостоятельно определить ее пригодность для вашего использования. Не все продукты или услуги, описанные на этом веб-сайте, доступны во всех юрисдикциях или для всех потенциальных клиентов, и ничто в настоящем документе не предназначено как предложение или ходатайство в какой-либо юрисдикции или какому-либо потенциальному покупателю, где такое предложение или продажа не соответствует требованиям.

Покупка товаров и услуг

Настоящие Условия и положения распространяются только на использование веб-сайта.Обратите внимание, что условия, касающиеся обслуживания, продаж продуктов, рекламных акций и других связанных мероприятий, можно найти по адресу https://us.vwr.com/store/content/externalContentPage.jsp?path=/en_US/about_vwr_terms_and_conditions.jsp , и эти условия регулируют любые покупки продуктов или услуг у Компании.

Интерактивные функции

Веб-сайт может содержать службы досок объявлений, области чата, группы новостей, форумы, сообщества, личные веб-страницы, календари и / или другие средства сообщения или коммуникации, предназначенные для того, чтобы вы могли общаться с общественностью в целом или с группой ( вместе «Функция сообщества»).Вы соглашаетесь использовать функцию сообщества только для публикации, отправки и получения сообщений и материалов, которые являются надлежащими и относятся к конкретной функции сообщества. Вы соглашаетесь использовать веб-сайт только в законных целях.

A. В частности, вы соглашаетесь не делать ничего из следующего при использовании функции сообщества:

1. Опорочить, оскорбить, преследовать, преследовать, угрожать или иным образом нарушать законные права (например, право на неприкосновенность частной жизни и гласность) других.
2. Публикация, размещение, загрузка, распространение или распространение любых неуместных, непристойных, дискредитирующих, нарушающих авторские права, непристойных, непристойных или незаконных тем, названий, материалов или информации.
3. Загружайте файлы, содержащие программное обеспечение или другие материалы, защищенные законами об интеллектуальной собственности (или правами на неприкосновенность частной жизни), если вы не владеете или не контролируете права на них или не получили все необходимое согласие.
4. Загрузите файлы, содержащие вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут повредить работу чужого компьютера.
5. Перехватить или попытаться перехватить электронную почту, не предназначенную для вас.
6. Рекламировать или предлагать продавать или покупать какие-либо товары или услуги для любых деловых целей, если такая функция сообщества специально не разрешает такие сообщения.
7. Проводите или рассылайте опросы, конкурсы, финансовые пирамиды или письма счастья.
8. Загрузите любой файл, опубликованный другим пользователем функции сообщества, который, как вы знаете или разумно должен знать, не может распространяться на законных основаниях таким образом или что у вас есть договорное обязательство сохранять конфиденциальность (несмотря на его доступность на веб-сайте).
9. Фальсифицировать или удалять любые ссылки на автора, юридические или другие надлежащие уведомления или обозначения собственности или ярлыки происхождения или источника программного обеспечения или других материалов, содержащихся в загружаемом файле.
10. Представление ложной информации о принадлежности к какому-либо лицу или организации.
11. Участвовать в любых других действиях, которые ограничивают или препятствуют использованию веб-сайта кем-либо или которые, по мнению Компании, могут нанести вред Компании или пользователям веб-сайта или подвергнуть их ответственности.
12. Нарушать любые применимые законы или нормативные акты или нарушать любой кодекс поведения или другие правила, которые могут быть применимы к какой-либо конкретной функции Сообщества.
13. Собирать или иным образом собирать информацию о других, включая адреса электронной почты, без их согласия.

B. Вы понимаете и признаете, что несете ответственность за любой контент, который вы отправляете, вы, а не Компания, несете полную ответственность за такой контент, включая его законность, надежность и уместность. Если вы публикуете сообщения от имени или от имени вашего работодателя или другого юридического лица, вы заявляете и гарантируете, что у вас есть на это право. Загружая или иным образом передавая материалы в любую область веб-сайта, вы гарантируете, что эти материалы являются вашими собственными или находятся в общественном достоянии или иным образом свободны от проприетарных или иных ограничений, и что вы имеете право размещать их на веб-сайте.Кроме того, загружая или иным образом передавая материал в любую область веб-сайта, вы предоставляете Компании безотзывное, бесплатное право во всем мире на публикацию, воспроизведение, использование, адаптацию, редактирование и / или изменение таких материалов любым способом, в любые и все средства массовой информации, известные в настоящее время или обнаруженные в будущем, во всем мире, в том числе в Интернете и World Wide Web, для рекламных, коммерческих, торговых и рекламных целей, без дополнительных ограничений или компенсации, если это не запрещено законом, и без уведомления, проверки или одобрения.

C. Компания оставляет за собой право, но не принимает на себя никакой ответственности (1) удалить любые материалы, размещенные на веб-сайте, которые Компания по своему собственному усмотрению сочтет несовместимыми с вышеуказанными обязательствами или иным образом неприемлемыми по любой причине. ; и (2) прекратить доступ любого пользователя ко всему или части веб-сайта. Однако Компания не может ни просмотреть все материалы до того, как они будут размещены на веб-сайте, ни обеспечить быстрое удаление нежелательных материалов после их размещения.Соответственно, Компания не несет ответственности за какие-либо действия или бездействие в отношении передач, сообщений или контента, предоставленных третьими сторонами. Компания оставляет за собой право предпринимать любые действия, которые она сочтет необходимыми для защиты личной безопасности пользователей этого веб-сайта и общественности; тем не менее, Компания не несет ответственности перед кем-либо за выполнение или невыполнение действий, описанных в этом параграфе.

D. Несоблюдение вами положений пунктов (A) или (B) выше может привести к прекращению вашего доступа к веб-сайту и может повлечь за собой гражданскую и / или уголовную ответственность.

Особое примечание о содержании функций сообщества

Любой контент и / или мнения, загруженные, выраженные или отправленные через любую функцию сообщества или любой другой общедоступный раздел веб-сайта (включая области, защищенные паролем), а также все статьи и ответы на вопросы, кроме контента, явно разрешенного Компания, являются исключительно мнениями и ответственностью лица, представляющего их, и не обязательно отражают мнение Компании.Например, любое рекомендованное или предлагаемое использование продуктов или услуг, доступных от Компании, которое публикуется через функцию сообщества, не является признаком одобрения или рекомендации со стороны Компании. Если вы решите следовать какой-либо такой рекомендации, вы делаете это на свой страх и риск.

Ссылки на сторонние сайты

Веб-сайт может содержать ссылки на другие веб-сайты в Интернете. Компания не несет ответственности за контент, продукты, услуги или методы любых сторонних веб-сайтов, включая, помимо прочего, сайты, связанные с Веб-сайтом или с него, сайты, созданные на Веб-сайте, или стороннюю рекламу, и не делает заявлений относительно их качество, содержание или точность.Наличие ссылок с веб-сайта на любой сторонний веб-сайт не означает, что мы одобряем, поддерживаем или рекомендуем этот веб-сайт. Мы отказываемся от всех гарантий, явных или подразумеваемых, в отношении точности, законности, надежности или действительности любого контента на любых сторонних веб-сайтах. Вы используете сторонние веб-сайты на свой страх и риск и в соответствии с условиями использования таких веб-сайтов.

Права собственности на контент

Вы признаете и соглашаетесь с тем, что все содержимое веб-сайта (включая всю информацию, данные, программное обеспечение, графику, текст, изображения, логотипы и / или другие материалы) и его дизайн, выбор, сбор, расположение и сборка являются являются собственностью Компании и защищены законами США и международными законами об интеллектуальной собственности.Вы имеете право использовать содержимое веб-сайта только в личных или законных деловых целях. Вы не можете копировать, изменять, создавать производные работы, публично демонстрировать или исполнять, переиздавать, хранить, передавать, распространять, удалять, удалять, дополнять, добавлять, участвовать в передаче, лицензировать или продавать какие-либо материалы в Интернете. Сайт без предварительного письменного согласия Компании, за исключением: (а) временного хранения копий таких материалов в ОЗУ, (б) хранения файлов, которые автоматически кэшируются вашим веб-браузером в целях улучшения отображения, и (в) печати разумного количество страниц веб-сайта; в каждом случае при условии, что вы не изменяете и не удаляете какие-либо уведомления об авторских правах или других правах собственности, включенные в такие материалы.Ни название, ни какие-либо права интеллектуальной собственности на любую информацию или материалы на веб-сайте не передаются вам, а остаются за Компанией или соответствующим владельцем такого контента.

Товарные знаки

Название и логотип компании, а также все связанные названия, логотипы, названия продуктов и услуг, появляющиеся на веб-сайте, являются товарными знаками компании и / или соответствующих сторонних поставщиков. Их нельзя использовать или повторно отображать без предварительного письменного согласия Компании.

Отказ от ответственности

Компания не несет никакой ответственности за материалы, информацию и мнения, представленные на веб-сайте или доступные через него («Контент сайта»). Вы полагаетесь на Контент сайта исключительно на свой страх и риск. Компания не несет никакой ответственности за травмы или ущерб, возникшие в результате использования любого Контента Сайта.
ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА И ПРОДУКТЫ И УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ ИЛИ ДОСТУПНЫЕ ЧЕРЕЗ САЙТ, ПРЕДОСТАВЛЯЮТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «ПО ДОСТУПНОСТИ», СО ВСЕМИ ОШИБКАМИ.КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ В ОТНОШЕНИИ КАЧЕСТВА, ТОЧНОСТИ ИЛИ ДОСТУПНОСТИ ВЕБ-САЙТА. В частности, НО БЕЗ ОГРАНИЧЕНИЯ ВЫШЕИЗЛОЖЕННОГО, НИ КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ГАРАНТИРУЕТ ИЛИ ЗАЯВЛЯЕТ, ЧТО ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА ИЛИ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ С ПОМОЩЬЮ САЙТА, ​​БУДУТ ТОЧНЫМИ, НАДЕЖНЫМИ ИЛИ БЕСПЛАТНЫМИ ИЛИ БЕСПЛАТНЫМИ ЧТО ДЕФЕКТЫ БУДУТ ИСПРАВЛЕНЫ; ЧТО ВЕБ-САЙТ ИЛИ СЕРВЕР, ДЕЛАЮЩИЙ ЕГО ДОСТУПНЫМ, СВОБОДНЫ ОТ ВИРУСОВ ИЛИ ДРУГИХ ВРЕДНЫХ КОМПОНЕНТОВ; ИЛИ ЧТО ВЕБ-САЙТ ИНАЧЕ ОТВЕЧАЕТ ВАШИМ ПОТРЕБНОСТЯМ ИЛИ ОЖИДАНИЯМ.КОМПАНИЯ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕ НАРУШЕНИЯ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ИЛИ ЕЕ ЛИЦЕНЗИАРЫ ИЛИ ПОДРЯДЧИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ЛЮБОГО РОДА, ПРИ КАКИХ-ЛИБО ЮРИДИЧЕСКИХ ТЕОРИЯХ, ВЫЗВАННЫЕ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ ВЕБ-САЙТ, СОДЕРЖИМОЕ САЙТА, ЛЮБЫЕ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ ЧЕРЕЗ ВЕБ-САЙТ ИЛИ ЛЮБОЙ САЙТ, ВКЛЮЧАЮЩИЙ ПРЯМЫЙ, КОСВЕННЫЙ, СЛУЧАЙНЫЙ, СПЕЦИАЛЬНЫЙ, КОСВЕННЫЙ ИЛИ КАРАТЕЛЬНЫЙ УБЫТК, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛИЧНЫЕ ТРАВМЫ, ПОТЕРЯ ПРИБЫЛИ ИЛИ УБЫТКОВ , ВИРУСЫ, УДАЛЕНИЕ ФАЙЛОВ ИЛИ ЭЛЕКТРОННЫХ СООБЩЕНИЙ, ИЛИ ОШИБКИ, УПУЩЕНИЯ ИЛИ ДРУГИЕ НЕТОЧНОСТИ НА ВЕБ-САЙТЕ ИЛИ СОДЕРЖАНИИ САЙТА ИЛИ УСЛУГ, НЕОБХОДИМО ЛИ КОМПАНИЯ ИЛИ НЕОБХОДИМО ЛИ ПРЕДОСТАВЛЕНИЕ КОМПАНИИ ВОЗМОЖНОСТИ ЛЮБЫЕ ТАКИЕ УБЫТКИ, ЕСЛИ НЕ ЗАПРЕЩЕНЫ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ.

Компенсация

Вы соглашаетесь возместить и обезопасить Компанию и ее должностных лиц, директоров, агентов, сотрудников и других лиц, участвующих в работе Веб-сайта, от любых обязательств, расходов, убытков и издержек, включая разумные гонорары адвокатам, возникающих в результате любое нарушение вами настоящих Условий использования, использование вами веб-сайта или любых продуктов, услуг или информации, полученных с веб-сайта или через него, ваше подключение к веб-сайту, любой контент, который вы отправляете на веб-сайт через любые Функция сообщества или нарушение вами каких-либо прав другого лица.

Применимое право; Международное использование

Настоящие условия регулируются и толкуются в соответствии с законами штата Пенсильвания без учета каких-либо принципов коллизионного права. Вы соглашаетесь с тем, что любые судебные иски или иски, вытекающие из настоящих Условий использования или связанные с ними, будут подаваться исключительно в суды штата или федеральные суды, расположенные в Пенсильвании, и вы тем самым соглашаетесь и подчиняетесь личной юрисдикции таких судов для цели судебного разбирательства любого такого действия.
Настоящие Условия использования применимы к пользователям в США, Канаде и Пуэрто-Рико. Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Если вы решите получить доступ к этому веб-сайту из-за пределов указанных юрисдикций, а не использовать доступные международные сайты, вы соглашаетесь с настоящими Условиями использования и тем, что такие условия будут регулироваться и толковаться в соответствии с законами США и штата. Пенсильвании и что мы не делаем никаких заявлений о том, что материалы или услуги на этом веб-сайте подходят или доступны для использования в этих других юрисдикциях.В любом случае все пользователи несут ответственность за соблюдение местных законов.

Общие условия

Настоящие Условия использования, в которые время от времени могут вноситься поправки, представляют собой полное соглашение и понимание между вами и нами, регулирующее использование вами Веб-сайта. Наша неспособность реализовать или обеспечить соблюдение какого-либо права или положения Условий использования не означает отказ от такого права или положения. Если какое-либо положение Условий использования будет признано судом компетентной юрисдикции недействительным, вы, тем не менее, соглашаетесь с тем, что суд должен попытаться реализовать намерения сторон, отраженные в этом положении и других положениях Условия использования остаются в полной силе.Ни ваши деловые отношения, ни поведение между вами и Компанией, ни какая-либо торговая практика не может считаться изменением настоящих Условий использования. Вы соглашаетесь с тем, что независимо от какого-либо закона или закона об обратном, любые претензии или основания для иска, вытекающие из или связанные с использованием Сайта или Условий использования, должны быть поданы в течение одного (1) года после такой претензии или причины. иска возникла или будет навсегда запрещена. Любые права, прямо не предоставленные в настоящем документе, сохраняются за Компанией.Мы можем прекратить ваш доступ или приостановить доступ любого пользователя ко всему сайту или его части без предварительного уведомления за любое поведение, которое мы, по нашему собственному усмотрению, считаем нарушением любого применимого законодательства или наносящим ущерб интересам другого пользователя. , стороннего поставщика, поставщика услуг или нас. Любые вопросы, касающиеся настоящих Условий использования, следует направлять по адресу [email protected].

Жалобы на нарушение авторских прав

Мы уважаем интеллектуальную собственность других и просим наших пользователей поступать так же.Если вы считаете, что ваша работа была скопирована и доступна на Сайте способом, который представляет собой нарушение авторских прав, вы можете уведомить нас, предоставив нашему агенту по авторским правам следующую информацию:

• электронная или физическая подпись лица, уполномоченного действовать от имени правообладателя;

• описание работы, защищенной авторским правом, в отношении которой были нарушены ваши претензии;

• идентификация URL-адреса или другого конкретного места на Сайте, где находится материал, который, по вашему мнению, нарушает авторские права;

• ваш адрес, номер телефона и адрес электронной почты;

• ваше заявление о том, что вы добросовестно полагаете, что спорное использование не разрешено владельцем авторских прав, его агентом или законом; и

• ваше заявление, сделанное под страхом наказания за лжесвидетельство, о том, что приведенная выше информация в вашем уведомлении является точной и что вы являетесь владельцем авторских прав или уполномочены действовать от имени владельца авторских прав.

С нашим агентом для уведомления о жалобах на нарушение авторских прав на Сайте можно связаться по адресу: [email protected].

Поликлональные антитела MAZ, конъюгированные с ALEXA FLUOR® 555 — Bioss

555 ИС таймера | Electronics Club

Символ | Поставка | Входы | Выход | 556

Также смотрите эти 555 страниц таймера: Astable | Моностабильный | Бистабильный | Буфер

Введение

8-контактный таймер 555 должен быть одной из самых полезных микросхем, когда-либо созданных, и он используется во многих проекты.С помощью всего нескольких внешних компонентов его можно использовать для создания множества схем, а не все они связаны со временем!

Популярной версией является NE555, и она подходит в большинстве случаев, когда таймер 555 указан. Версии с низким энергопотреблением, такие как ICM7555, доступны с то же расположение контактов, но их максимальный выходной ток намного ниже и их следует использовать только по назначению (для увеличения срока службы батареи).

Модель 555 может использоваться в нескольких цепях:

• Astable — создание прямоугольной волны для мигания светодиодов, издавать звуки, управлять счетчиками и т. д.
• Моностабильный — генерирование одиночного импульса при срабатывании триггера, может использоваться для измерения времени.
• Bistable — простая память с двумя состояниями.
• Buffer — инвертирующий буфер (НЕ вентиль).

555 ИС таймера

Rapid Electronics: таймер NE555 (стандартный)

Rapid Electronics: ICM7555 (маломощный)

Рекомендуемая книга: IC 555 Проекты
Он подробно объясняет работу 555 и использует
со многими принципиальными схемами проектов, отличный
для новичков и полезный справочник для всех.

555 условное обозначение

Контакты символа схемы расположены в соответствии со схемой: например, контакт 8 вверху для питания + Vs вывод 3 справа.

Обычно используются только номера контактов, и на них не указывается их функция.

Питание 555 (контакты 1 и 8)

Таймер 555 можно использовать с напряжением питания (Vs) в диапазоне от 4,5 В до 15 В (18 В — абсолютный максимум).

Контакт 1 подключается к 0 В.
Контакт 8 подключается к положительному источнику питания + Vs.

Помните, что 555 создает значительный «сбой» в питании при изменении его выхода. штат. Это редко является проблемой в простых схемах без других ИС, но в более сложных схемах может потребоваться сглаживающий конденсатор.

Расположение контактов 555

555 триггерный вход (контакт 2)

Когда меньше ¹ / ₃ Vs («активный низкий уровень»), выходной сигнал становится высоким (+ Vs).Он имеет высокое входное сопротивление не менее 2 МОм. Он контролирует разряд синхронизирующего конденсатора в нестабильной цепи.

Пороговый вход 555 (контакт 6)

Если значение больше ² / ₃ Vs («активный высокий уровень»), выходной сигнал становится низким (0 В) *. Он имеет высокое входное сопротивление около 10 МОм. Он контролирует заряд синхронизирующего конденсатора в нестабильных и моностабильных цепях.
* при условии, что вход триггера больше, чем ¹ / ₃ Vs, в противном случае вход триггера переопределит вход порога и будет удерживать выход на высоком уровне (+ Vs).

Вход сброса 555 (контакт 4)

Когда меньше 0,7 В (активный низкий уровень), выходной сигнал становится низким (0 В), подавляя другие входы. Когда он не требуется, его следует подключить к + Vs. Он имеет входное сопротивление около 10 кОм.

Вход управления 555 (контакт 5)

Может использоваться для регулировки порогового напряжения (используется входом порогового значения, контакт 6), которое устанавливается внутренне. быть ² / ₃ Vs. Обычно эта функция не требуется, и вход часто остается неподключенным.Если электрический шум может быть проблемой, конденсатор емкостью 0,01 мкФ может быть подключен между управляющим входом и 0 В для обеспечения некоторой защиты.

555 разряд (вывод 7)

Когда на выходе 555 (контакт 3) низкий уровень, разрядный контакт внутренне подключен к 0 В. Его функция — разрядить конденсатор синхронизации в нестабильных и моностабильных цепях.

Выход 555 (контакт 3)

Выход стандартного 555 может потреблять и истощать ток. Это означает, что к выходу могут быть подключены два устройства, так что одно будет включено, когда выход низкий, и другой горит, когда выходной сигнал высокий, на схеме показаны два подключенных таким образом светодиода.

Максимальный выходной ток составляет 200 мА , это больше, чем у большинства микросхем, и этого достаточно для поставлять множество выходных преобразователей напрямую, включая светодиоды (с последовательным резистором), слаботочные лампы, пьезопреобразователи, громкоговорители (с последовательным конденсатором), катушки реле (с диодной защитой) и некоторые небольшие двигатели (с диодной защитой). Выходное напряжение не совсем достигает 0 В и + В, особенно при большом ток течет.

Для переключения больших токов можно подключить транзистор.

Максимальный выходной ток маломощных версий 555 (например, ICM7555) намного выше. нижний: около 20 мА при напряжении питания 9 В.

Подключение 555 к громкоговорителю

А громкоговоритель (минимальное сопротивление 64) может быть подключен к выходу нестабильной цепи 555, но конденсатор (около 100 мкФ) должны быть подключены последовательно. Нестабильный выход эквивалентен установившемуся постоянному току около ½Vs в сочетании с прямоугольным сигналом переменного тока (аудио). Конденсатор блокирует постоянный ток, но позволяет переменному току проходить, как описано в разделе «Конденсаторная связь».

Пьезоэлектрические преобразователи могут быть подключены непосредственно к выходу и не требуют последовательного подключения конденсатора.

Подключение 555 к катушкам реле и другим индуктивным нагрузкам

Как и все микросхемы, 555 должен быть защищен от кратковременных скачков напряжения. возникает при отключении индуктивной нагрузки, такой как катушка реле. Стандарт должен быть подключен защитный диод «назад» через катушку реле, как показано на схеме.

Однако к 555 требует подключения дополнительного диода . последовательно с катушкой, чтобы гарантировать, что небольшой «сбой» не может быть передан обратно в ИС.Без этого дополнительного диода моностабильные схемы могут повторно сработать, когда катушка выключен! Ток катушки проходит через дополнительный диод, поэтому он должен быть 1N4001 или аналогичный выпрямительный диод, способный пропускать достаточный ток, сигнальный диод, такой как 1N4148 обычно не подходит.

556 ИС с двойным таймером

Модель 556 — это двойная версия таймера 555, размещенная в 14-выводном корпусе. два таймера (A и B) используют одни и те же контакты источника питания.На схемах на этом веб-сайте показан 555-й, но все они могут быть адаптированы для использования одной половины 556.

Модель 556 менее популярна и может стоить более двух таймеров 555, поэтому вы можете предпочесть использовать два таймера 555.

Rapid Electronics: Двойной таймер NE556

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому.На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google.Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Latham & Watkins LLP — Глобальный справочник

Дэн Мейз — финансовый партнер лондонского офиса Latham & Watkins. Г-н Мейз имеет обширный опыт представления интересов кредиторов и заемщиков в сделках с привлечением заемных средств, объектах приобретения инвестиционного уровня, реструктуризации и финансировании развивающихся рынков.Среди его клиентов — европейские и американские банки, фонды прямого кредитования и особых ситуаций, а также корпоративные заемщики.

Г-н Мейз был назван журналом The American Lawyer «Трансатлантическим финансовым оператором года» в 2015 году за его лидерство в трансграничном банковском и облигационном финансировании на сумму 22 миллиарда долларов США, предоставленном Altice и Numericable для приобретения французской телекоммуникационной компании.

                                                      ЛИДЕРЫ МЕКСИКАНСКОЙ ТИХОЙ ЛИГИ
                                                     (ФИНАЛЬНАЯ НЕОФИЦИАЛЬНАЯ ИНФОРМАЦИЯ - 2006)

ТОП 10 (МИНИМАЛЬНЫЙ ВНЕШНИЙ ВИД ПЛАСТИН 210) ТОП 10 (МИНИМУМ 68 IP)

Канисалес, Хуан Карлос HER.337 64 255 41 86 12 50 * Лундберг, Спайк GSV 9-3 2,23 93 77 22 61
Круз, Луис А. НАВ .327 59 211 33 69 10 37 Ортега, Пабло МАЗ 4-5 2,49 94 96 21 47
Кларк, Дуглас NAV .324 60204 41 66 11 42 Кампос, Франциско МАЗ 4-6 2.60 93 75 41 78
Гарсиа, Луис А. ЕЕ 0,320 60 219 49 70 18 57 Элизальде, Карлос ОБР 3-2 2,76 72 55 18 46
Hopper, Norris NAV .320 58 231 36 74 1 21 Difelice, Mark OBR 5-2 3.14 77 70 17 56
Орантес, Рамон MOC .312 65 231 36 72 9 46 Сильва, Вальтер МАЗ 7- 3 3,33 84 69 26 61
Munoz, Noe GSV .310 66 239 32 74 6 34 Montemayor, Humberto NAV 6–4 3,52 77 74 24 47
Валенсуэла, Марио GSV .310 68 242 39 75 16 48 Родригес, Хесус OBR 4–4 3,81 76 67 33 50
Rivera, Ruben CUL .308 68 227 42 70 16 44 Castellanos, Jonathan HER 5-4 4,05 80 84 22 50
Гонсалес, Адриан МАЗ.306 67 258 31 79 10 43 Пинеда, Исауро NAV 4–3 4,08 71 71 40 49


ДОМАШНИЙ ВЫИГРЫВАЕТ
Гарсия, Луис А. ЕЁ 18, Лундберг, Спайк GSV 9
Ривера, Рубен CUL 16 Гонсалес, Vinicio NAV 7
Валенсуэла, Марио GSV 16 Мендоса, Марио NAV 7
Гутьеррес, Джесси NAV 15 Родригес, Франциско MOC 7
Пикеринг, Calvin MOC 14 Silva, Walter MAZ 7


RBI СПАСИТ
Гарсия, Луис А.ЕЕ 57 Чиассон, Скотт NAV 18
Канисалес, Хуан Карлос HER 50 Thayer, Dale GSV 18
Валенсуэла, Марио GSV 48 Сориа, Йоаким OBR 10
Орантес, Рамон MOC 46 Cortes, Дэвид MXC 10
Несколько игроков сыграли вничью 44 Несколько игроков сыграли вничью 9


УДАРЫ ПО УРАБЕННЫМ ОСНОВАМ
Амезага, Альфредо ОБР 17 Кампос, Франциско МАЗ 78
Пресичи, Кристиан MXC 13 Гусман, Иисус CUL 61
Хоппер, Норрис NAV 12 Лундберг, Спайк GSV 61
Кларк, Дуглас NAV 11 Ривера, Луис С. GSV 61
Франциско, Бен КУЛ 11 Сильва, Вальтер МАЗ 61


КОМАНДНЫЙ БОЙ СРЕДНИЙ AB R H HR BB SO SB CS КОМАНДНЫЙ ПИТЧИН W-L ERA H CG SHO SV HR BB SO

НАВОЖОА.283 2250 344 637 66 24 1379 51 22 МАЗАТЛАН 35-32 3,29 552 6 4 21 46 226 398
ГЕРМОСИЛЛО 0,276 2322 348 642 74 221 392 30 15 ГУАСАВЕ 36-32 3,53 560 3 4 22 49 281416
MOCHIS .265 2243 325 594 69 281 391 28 26 NAVOJOA 39-29 3,81 517 2 7 21 74 250 381
GUASAVE .263 2217 307 582 72 249 401 50 25 OBREGON 33-35 4,17 602 0 3 17 72 228 453
ОБРЕГОН .260 2310 301 600 78 233414 54 26 МОЧИС 34-34 4.29 576 0 5 20 80 262 425
MAZATLAN .255 2229 275 569 44 289 401 35 25 МЕКСИКАЛЬНЫЙ 28-39 4,42 634 3 2 17 63 232 343
КУЛИАКАН 0,240 2247 291 540 78 228 460 35 20 КУЛИАКАН 31-36 4,48 598 1 3 13 76 249 420
МЕКСИКАЛЬНЫЙ .237 2129 271 505 71 260 420 23 16 HERMOSILLO 34-33 4,72 630 0 4 16 92 274 422




                                              ДОПОЛНИТЕЛЬНЫЕ ЛИДЕРЫ МЕКСИКАНСКОЙ ТИХИЙ ЛИГИ
                                                    (ФИНАЛЬНАЯ НЕОФИЦИАЛЬНАЯ ИНФОРМАЦИЯ - 2006)

 ДОПОЛНИТЕЛЬНЫЕ ЛИДЕРЫ БОЯ ДОПОЛНИТЕЛЬНЫЕ ЛИДЕРЫ КАЧЕСТВА

ХИТЫ ИГРЫ
Канисалес, Хуан Карлос HER 86 Гарсия, Хосе Луис МАЗ 37
Гонсалес, Адриан МАЗ 79 Гронкевич, Ли ОБР 36
Амезага, Альфредо ОБР 78 Флорес, Игнасио GSV 34
Гастелум, Карлос HER 77 Гарибай, Сальвадор HER 33
Несколько игроков сыграли вничью: 75 Маркес, Исидро MXC 33


ДВОЙНЫ ПОЛНЫЕ ИГРЫ
Морехон, Освальдо GSV 17 Ортега, Пабло МАЗ 4
Круз, Луис А.NAV 16 Lundberg, Spike GSV 3
Гонсалес, Адриан МАЗ 15 Флорес, Хорхе MXC 2
Кларк, Дуглас NAV 14 Искьердо, Hansel NAV 2
Роберсон, Крис ЕЕ 14. Несколько игроков сыграли вничью


ТРОЙНЫЕ ШУТАУТЫ
Амезага, Альфредо ОБР 4 Гусман, Иисус CUL 1
Кларк, Хауи MXC 3 Искьердо, Хансель NAV 1
Сэдлер, Рэй МАЗ 3 Ортега, Пабло МАЗ 1
Несколько игроков сыграли вничью 2 Несколько игроков сыграли вничью 0



БАЗОВЫЙ ПРОЦЕНТ ИННИНГОВ
Пикеринг, Кальвин MOC.452 Ортега, Пабло МАЗ 94.0
Rivera, Ruben CUL .444 Campos, Francisco MAZ 93.1
Гарсия, Луис А. HER .421 Lundberg, Spike GSV 92.2
Кларк, Дуглас NAV .418 Карденас, Умберто MXC 87.0
Гомес, Хебер МАЗ .397 Мендоса, Марио НАВ 85.1


ПРОЦЕНТНЫЕ УБЫТКИ
Гарсия, Луис А.HER .607 Rivera, Luis C GSV 8
Кларк, Дуглас NAV .564 Rodaway, Brian MXC 8
Ривера, Рубен CUL .564 Гонсалес, Родольфо GSV 7
Валенсуэла, Марио GSV .558 Лойя, Риогоберто OBR 7
Cruz, Luis A. NAV .555 Несколько игроков сыграли вничью до 6


ЭКСТРА-БАЗОВЫЕ ХИТЫ ПРОГУЛКИ
Валенсуэла, Марио GSV 28 Гонсалес, Родольфо GSV 50
Круз, Луис А.NAV 27 Ривера, Луис С. GSV 48
Гарсия, Луис А. HER 27 Кампос, Франциско МАЗ 41
Гонсалес, Адриан МАЗ 27 Пинеда, Исауро NAV 40
Кларк, Дуглас NAV 26 Очоа, Pablo Joel MAZ 35


ЗАБЕГАЕТСЯ ЗАБЕГ ДОМАШНИЙ БЕГ РАЗРЕШЕН
Гарсия, Луис А. HER 49 Кастелланос, Джонатан HER 15
Quintero, Christian MOC 44 Montemayor, Humberto NAV 13
Ривера, Рубен CUL 42 Гонсалес, Vinicio NAV 12
Канисалес, Хуан Карлос HER 41 Морено, Клаудио MXC 12
Кларк, Дуглас NAV 41: Несколько игроков сыграли вничью до 11 лет
