Автокран XCMG QY100KS грузоподъемностью до 100 тонн

Новая модель китайского автокрана XCMG QY100KS стала особенно популярной на российском рынке. На значительной территории нашей необъятной страны погодные условия весьма суровы, атмосферные явления непримиримы и неконтролируемы, а бездорожье абсолютно неисправимо. Поэтому, китайские специалисты всерьез обеспокоились проблемой разработки универсальной спецтехники, способной эффективно работать даже в таких сложных условиях. И вот, предлагаем Вашему вниманию — автокран XCMG QY100KS.

Это идеальный вариант самоходной машины с высоким уровнем грузоподъемности, способной справиться с работой любой сложности при любой погоде. Чтобы добиться высоких показателей проходимости и обеспечить надежную устойчивость крана на различных по зыбкости грунтах, конструкцию оснастили шасси на 6 осях. А для эффективной крановой работы на территориях с неровным рельефом, включая горные местности, его снабдили опорами телескопического типа, которые можно выдвигать на любую длину – лапки легко подстраиваются под особенности территории и надежно фиксируются.

Кроме того, особое внимание уделено оснащению кабин для персонала – создание комфортных условий работы для водителя и оператора при суровых зимах и душном лете добавляют автокрану привлекательности в глазах покупателей. Обе кабины имеют системы по контролю климата автономного типа, которые поддерживают внутри максимально комфортную температуру и микроклимат.

Вся прелесть этого автокрана – в его силе. Он способен при помощи одного движения переместить 100 тонн! Перемещать такие внушительные грузы на высоте до 66 метров стало возможным благодаря джойстиковой системе управления. За счет высокой точности обеспечивается снижение погрешности при установке груза на месте всего до нескольких сантиметров. Легко догадаться, что от оператора в такой момент не требуется особого напряжения, точного глазомерного расчета и дополнительных усилий для управления крановыми системами. Разработка и использование джойстиков в китайских кранах дает возможность переложить самые сложные действия оператора на электронную технику, которая специальным образом запрограммирована и имеет логический контроллер.

За счет этого повышается эффективность работы, снижается воздействие человеческого фактора на результат.

Автокран XCMG купить стоит еще по ряду причин:

установка мощных двигателей, которые имеют экологический сертификат EURO4;
в сопроводительной документации есть российские сертификаты качества ГОСТа и ОТТСа;
эксклюзивная стрела раздвигающегося типа и секции с овальным профилем;
противовес входит в комплектацию, автоматически устанавливается и является комбинированным;
кабину крановщика можно наклонить для лучшего обзора.

Особенно стоит обратить внимание на высокий уровень надежности и безопасности работы на автокране XCMG благодаря установке целой системы, состоящей из нескольких устройств – фиксируется свободный ход для троса, ограничивается грузовой момент, автоматически останавливается груз при достижении предела высоты подъема и многое другое.

Короткобазные автокраны XCMG — Короткобазный кран XCMG RT25

Короткобазный кран XCMG RT25 относится к классу самоходной техники и имеет полный привод для эффективного передвижения в условиях пересеченной местности с грузоподъемностью, равной 25 тонн.

В основе автокрана лежит короткобазовое шасси с двумя осями. Обе оси, ведущие и управляемые (для использования крабового хода), машина обладает малым радиусом при повороте и идеально подходит для эксплуатации в ограниченном пространстве.

Компания XCMG специализируется на производстве различной спецтехники для строительных и дорожных работ, для эффективной и скоростной разгрузки и загрузки.

Но далеко не всегда необходимо перемещать огромные по весу грузы, поэтому в линейке и появился короткобазный кран RT25. Он является самым маленьким краном среди представленных моделей китайского производителя. Его уровень грузоподъемности составляет 25 тонн, а стрела имеет длину 39 метров (при наличии удлинителя – гуська). Подобная машина одинаково эффективно используется для небольшой погрузки и разгрузки, при этом часто встречается на строительных или монтажных площадках. Особенно данная модель привлекает внимание небольших частных компаний, не обладающих большим бюджетом, ведь цена на нее значительно ниже, чем на европейские маленькие краны, а качество находится на уровне и даже, в некоторых параметрах, превосходит их.

Короткобазные самоходные краны от компании XCMG, так же как и представленная модель RT25, обладают рядом несомненных достоинств. В первую очередь, обращается внимание на высокий уровень маневренности и мобильности. Это обеспечивает эффективное выполнение задач не только в условиях ограниченной площадки, но и позволяет машине самостоятельно передвигаться между недалеко расположенными рабочими площадками.

Использование в конструкции раздвижной стрелы с 4 секциями (при общей ее длине с гуськом в 39 метров) позволяет значительно расширять область эксплуатации техники. Важно обратить внимание, что оборудование на кране (в частности стрела восьмигранного типа) изготовлена на основе немецких технологий, предоставленных известным производителем LIEBHERR по лицензионному соглашению. Такое слияние Востока и Запада не только привлекает покупателей, но и гарантирует высокий уровень грузоподъемности, надежности и правильного равномерного распределения нагрузки.

Помимо того, что китайские краны конструктивно соответствуют известным мировым машинам, в комплект самоходной техники, включая описываемую модель RT25, входят ключевые узлы от надежных европейских производителей. Двигатели от американского CUMMINS, американские мосты от Meritor, коробка переключения передач из Германии от ZF.

Важный плюс данных короткобазных кранов – способность к передвижению при поднятом грузе. Кроме того, машина способна работать при убранных опорах, поэтому ее часто используют для погрузок и разгрузок на территории складов. Главное понимать, что работать при убранных опорах, значит увеличивать нагрузку на пневмоколеса и уменьшать площадь опорной базы – значит снижать уровень устойчивости всего автокрана.

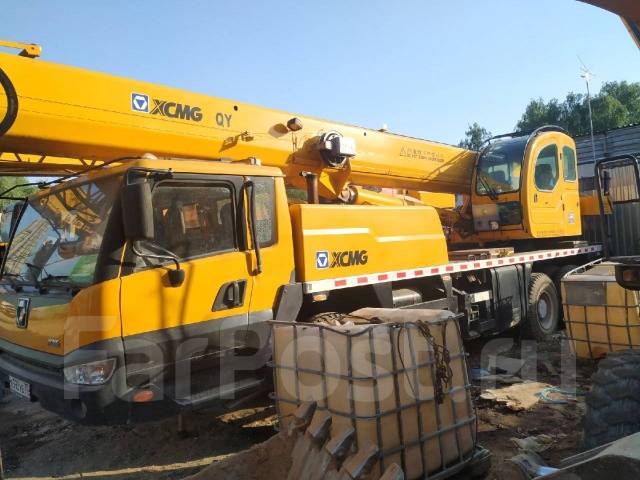

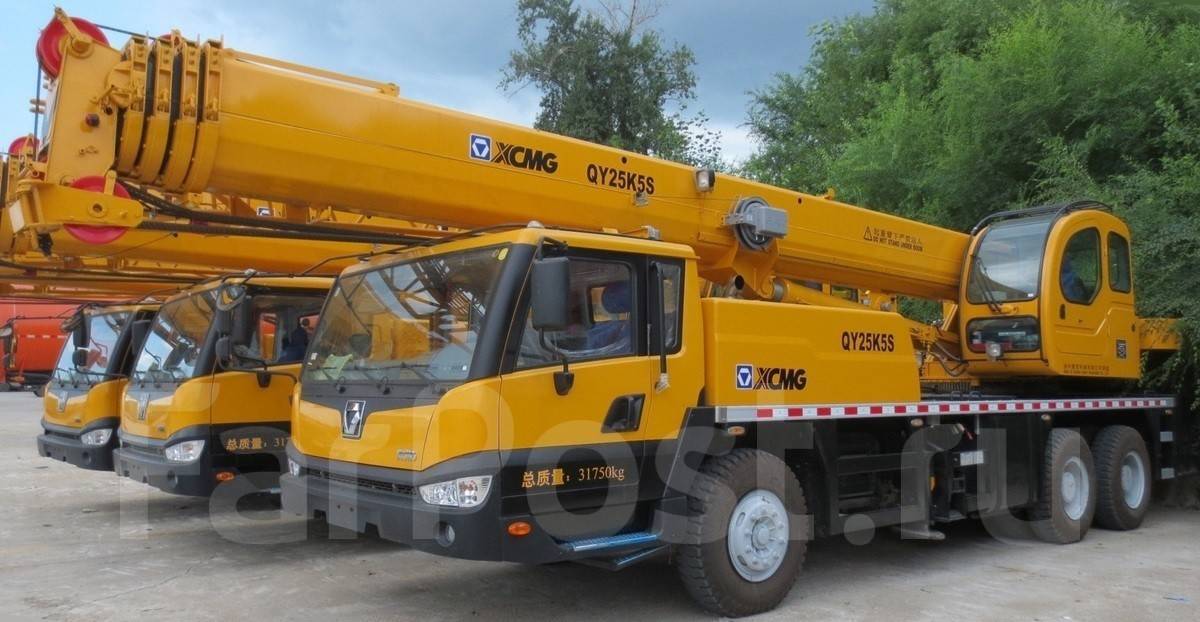

Технические характеристики автокрана 25 тонн 47м XCMG QY25K5

Подробности: Автор: Arenda_crana; Категория: XCMG Автокраны; Обновлено: 27 Август 2020

Автомобильный кран XCMG QY25K5 (грузоподъемность — 25 тонн, длина основной стрелы — 38,5 м, удлинитель — 8,3 м) — улучшенная модификация базового варианта крана QY25K китайского производителя XCMG. Восьмиугольный профиль основной 5-ти секционной стрелы обеспечивает эффективное распределение нагрузки, что значительно улучшает грузоподъемные характеристики

автокрана XCMG QY25K5. Трехосный кран XCMG QY25K5 спроектирован с использованием современным технологий Европейских стран-производителей спецтехники. Грузовысотные и другие технические характеристики крана XCMG QY25K5, а также основные показатели качества, соответствуют лучшим аналогам зарубежных производителей, что позволяет эффективно арендовать автокран 25т со стрелой 38м с 9-ти метровым удлиннителем при минимальной стоимости на многих строительных площадках районов Киева и за его пределами: Вышгород, Горенка, Гостомель, услуги автокрана 25т Буча, Ворзель, Ирпень, Дмитровка, Стоянка, Михайловка-Рубежовка, Чайки, Софиевская Борщаговка, Петропавловская Борщаговка, Капитановка, арендовать кран 25т Чайки, Новопетровское, Гореничи, Белогородка, Петровское, Святопетровское, Вишневое, Крюковщина, Тарасовка, Гатное, Чабаны, Боярка, Глеваха, Мархаловка, Вита-Почтовая, Новоселки, Хотов, Круглик, Лесники, Ходосеевка, Подснежники, Счастливое, Гора, Борисполь, Бровары, Зазимье, Погребы, Хотяновка, Новоселки, Лебедевка, Дубечня и др.

.

Очень часто потребность в аренде автокрана 25 тонн 38 м, 47 м возникает за пределами Киевской области. Услугами аренды автокранов 25 тонн воспользовались в Житомире, Виннице, Умани, Харькове, Белой Церкви, Хмельницком, Новоград-Волынском, Ровно, Луцке, Тернополе и многих других городах Украины.

Основные элементы крановой установки XCMG QY25K5 изготовлены из высокопрочной стали, что позволяет минимизировать общую массу транспортного средства и повысить эффективность его использования при перемещении между различными объектами аренды автокрана в Киеве или рядом с ним (Чайки, Вишневое, Гостомель, Буча, Вышгород, Пуща Водица).

Главную и вспомогательную лебедки автокрана XCMG QY25K5 сконструировано таким образом, что предусмотрена возможность как одновременной их работы так и независимой. Кабина крановщика имеет широкий обзор, что очень удобно для выполнения монажних-демонтажных и погрузочно — разгрузочных работ при заказе услуг автокрана 25 тонн. Аренда автокрана возможна как в холодную так и жаркую времени года благодаря оснащению кабины водителя и крановщика отопительной системой и кондиционерами.

На автокране XCMG QY25K5 используют свинг-систему, с функцией свободного скольжения, что позволило автоматически выравнивать нагрузку. Даже при легком нажатии джойстиков на подлокотнике кресла крановщика гидравлическая система управления автокрана XCMG QY25K5 точно передает команды исполнительным органам, которые и обеспечивают качественную и безопасную эксплуатацию подъемного механизма.

Грузоподъемные характеристики китайского автокрана 25 т, 47 м XCMG QY25K5

Грузоподъемность автокрана XCMG QY25K5, кг	25000
Минимальный рабочий радиус, м	3
Количество секций стрелы	5
Макс. грузовой момент сложенной стрелы, кНм	961
Макс. грузовой момент выдвинутой стрелы, кНм	450
Макс. грузовой момент выдвинутой стрелы и гуська, кНм	436
Длина сложенной стрелы, м	10.2
Длина выдвинутой стрелы, м	38.6
Длина выдвинутой стрелы и гуська китайского крана 25т XCMG QY25K5, м	47.6
Длина гуська автокрана XCMG QY25K5, м	8.3
Максимальная высота подъёма выдвинутой стрелы автомобильного крана XCMG QY25K5, м	38. 6
Максимальная высота подъёма выдвинутой стрелы и гуська XCMG QY25K5, м	47.6
Скорость работы
Время телескопирования стрелы, с	150
Время подъёма стрелы, с	75
Скорость поворота платформы, об/мин	2.5
Макс. скорость наматывания троса основной лебедки, под нагрузкой/без нагрузки, м/мин	75/125
Размеры и вес автокрана XCMG QY25K5
Продольный размах аутригеров, мм	4800
Поперечный размах аутригеров, мм	6000
Радиус поворота противовеса, мм	3065
Внешние габариты (ДШВ), мм	1200025003380
Собственная масса, кг	31000
Нагрузка на 1 ось, кг	6400
Нагрузка на 2 и 3 ось, кг	24600
Расстояние между осями 1 и 2, мм	4125
Расстояние между осями 2 и 3, мм	1350
Двигатель крана XCMG QY25K5
Двигатель	6СL280-2	SC8DK280Q3
Максимальная мощность, кВт/об. мин	206/2200	206/2200
Класс экологичности	Евро 2	Евро 3
Максимальная скорость движения, км/ч	75
Расход топлива на 100 км, л	37
Характеристики передвижения автокрана XCMG QY25K5
Макс. преодолеваемый подъем, %	30
Минимальный радиус разворота, м	22
Минимальный дорожный просвет, мм	260
Угол переднего свеса, °	16
Угол заднего свеса, °	13
Тормозной путь (при 30 км/ч), м	10

Грузовысотные характеристики китайского автокрана 25т XCMG QY25K5 (разворот 360°)

	10,1 м		13,65 м		17,2 м		22,52 м		27,85 м		33,18 м		38,5 м
Рабочий радиус, м	Вес (кг)	Высота (м)	Вес (кг)	Высота (м)	Вес (кг)	Высота (м)	Вес (кг)	Высота (м)	Вес (кг)	Высота (м)	Вес (кг)	Высота (м)	Вес (кг)	Высота (м)
3	25000	10,2	22000	14
3,5	25000	9,9	21500	13,8
4	24200	9,6	20000	13,6	17000	17,4
4,5	21800	9,3	18000	13,4	16000	17,2	12000	22,8
5	19100	8,9	16500	13,1	15000	17	11400	22,7	9500	28,2
5,5	17300	8,4	15000	12,8	14000	16,8	10800	22,5	8800	28
6	15800	7,9	13500	12,5	13000	16,6	10400	22,3	8400	27,9	6600	33,4
6,5	13800	7,4	12200	12,2	12200	16,3	9900	22,2	8000	27,8	6200	33,3
7	12200	6,7	11200	11,8	11500	16,1	9400	22	7600	27,6	6000	33,2	5000	38,6
8	10500	4,8	10500	11	10200	15,5	8500	21,5	7300	27,3	5600	32,9	4600	38,4
9			8600	9,9	8430	14,8	7800	21	6600	26,9	5300	32,6	4300	38,1
10			7000	8,6	6930	14	7100	20,5	6100	26,5	4900	32,2	4000	37,8
11			5900	6,8	5760	13	6370	19,9	5600	26	4600	31,8	3800	37,5
12					4830	11,9	5420	19,2	5200	25,5	4300	31,4	3500	37,1
13					4070	10,5	4660	18,4	4700	24,9	4000	31	3370	36,8
14					3440	8,7	4020	17,2	4260	24,3	3700	30,4	3160	36,3
15					2800	6,3	3480	16,5	3720	23,6	3400	29,9	2960	35,9
16							3020	15,4	3260	22,8	3100	29,3	2850	35,4
18							2260	12,5	2500	21	2720	28	2550	34,3
20							1680	8,1	2010	18,9	2130	26,4	2160	33,1
22									1540	16,2	1660	24,6	1820	31,6
24									1160	12,5	1380	22,4	1450	30
26											1060	19,8	1140	28,1
28											780	16,5	880	25,9
30											550	11,8	660	23,3
32													480	20,2
34													320	16,2

Грузовысотные характеристики гуська (удлинителя) автокрана XCMG QY25K5

Угол наклона стрелы	Угол наклона гуська крана XCMG QY25K5
	0°			15°			30°
	Вантажо-підйомність, кг	Виліт, мм	Висота підйому, м	Вантажо-підйомність, кг	Виліт, мм	Висота підйому, м	Вантажо-підйомність, кг	Виліт, мм	Висота підйому, м
78°	2800	10700	47. 6	2500	12100	47.2	1900	13400	46.1
75°	2800	13100	47.3	2400	14400	46.4	1750	15600	45.2
72°	2750	15300	46.4	2200	16700	45.5	1700	17800	44. 2
70°	2650	16800	45.8	2100	18200	44.8	1600	19300	43.5
65°	2150	20400	44.1	1800	21700	42.9	1500	22700	41.5
60°	1800	23900	42.1	1600	25100	40. 8	1400	26100	39.2
55°	1200	27200	39.7	1140	28300	38.3	1050	29100	36.6
50°	800	30200	37.1	750	31300	35.6	700	31900	33.8
40°	280	35600	31. 1	260	36400	39.4	250	36800	27.6
Вес блока крюка, кг	55

Услуги крана 25т Киев Аренда крана 15 тонн Киев. (Голосеевский, Дарницкий, Деснянский, Днепровский, Оболонский, Печерский, аренда автокрана 25т Подольский, Святошинский, Соломенский, Шевченковский; Академгородок, Новобеличи, Жуляны, Виноградарь, Приорка, Оболонь, Троещина, Воскресенка, Русановка, Березняки, Осокорки, Корчеватое, Божков Яр, Багринова Гора, Петропавловская Борщаговка, Софиевская Борщаговка) и за его пределами: Вышгород, Горенка, Гостомель, Буча, Ворзель, Ирпень, Дмитровка, Стоянка, Михайловка-Рубежовка, Капитановка, Чайки, Гореничи, Белогородка, Заказ автокрана 25 тонн Киев Петровское, Вишневое , Крюковщина, Тарасовка, Гатное, Чабаны, Боярка, Глеваха, Мархаловка, Вита-Почтовая, Новопетровское, Новоселки, Услуги автокрана Хотов, Круглик, Лесники, Ходосеевка, Подснежники, Счастливое, Гора, Борисполь, Бровары, Зазимье, Погребы, Хотяновка, Новоселки, Лебедевка , Дубечня и др.

Аренда крана 25 тонн Киев Аренда автокрана 15 тонн Аренда экскаватора-погрузчика Киев

Автовышка XCMG Qy25K-II 25 тонн мобильный кран

&Rcy;&acy;&zcy;&mcy;&iecy;&rcy;	&Bcy;&lcy;&ocy;&kcy; &ucy;&pcy;&rcy;&acy;&vcy;&lcy;&iecy;&ncy;&icy;&yacy;	QY25K-II
&Ocy;&bcy;&shchcy;&acy;&yacy; &dcy;&lcy;&icy;&ncy;&acy;	&Mcy;&mcy;	12650
&Ocy;&bcy;&shchcy;&acy;&yacy; &shcy;&icy;&rcy;&icy;&ncy;&acy;	&Mcy;&mcy;	2500
&Ocy;&bcy;&shchcy;&acy;&yacy; &vcy;&ycy;&scy;&ocy;&tcy;&acy;	&Mcy;&mcy;	3380
&Vcy;&iecy;&scy;
&Ocy;&bcy;&shchcy;&icy;&jcy; &vcy;&iecy;&scy; &rcy;&acy;&scy;&khcy;&ocy;&dcy;&ocy;&vcy; &ncy;&acy; &pcy;&ocy;&iecy;&zcy;&dcy;&kcy;&icy;	&Kcy;&gcy;	29400
&Ncy;&acy;&gcy;&rcy;&ucy;&zcy;&kcy;&acy; &ncy;&acy; &pcy;&iecy;&rcy;&iecy;&dcy;&ncy;&icy;&jcy; &mcy;&ocy;&scy;&tcy;	&Kcy;&gcy;	6200
&Ncy;&acy;&gcy;&rcy;&ucy;&zcy;&kcy;&acy; &ncy;&acy; &zcy;&acy;&dcy;&ncy;&icy;&jcy; &mcy;&ocy;&scy;&tcy;	&Kcy;&gcy;	23200
&Pcy;&icy;&tcy;&acy;&ncy;&icy;&iecy;
&Mcy;&ocy;&dcy;&iecy;&lcy;&softcy; &dcy;&vcy;&icy;&gcy;&acy;&tcy;&iecy;&lcy;&yacy;		SC8DK280Q3 / WD615&period;329(&vcy;&ncy;&ucy;&tcy;&rcy;&iecy;&ncy;&ncy;&icy;&khcy; III)
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&acy;&yacy; &mcy;&ocy;&shchcy;&ncy;&ocy;&scy;&tcy;&softcy; &dcy;&vcy;&icy;&gcy;&acy;&tcy;&iecy;&lcy;&yacy;	&Kcy;&vcy;&tcy;/(r/&mcy;&icy;&ncy;)	206/2200 213/2200
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ycy;&jcy; &kcy;&rcy;&ucy;&tcy;&yacy;&shchcy;&icy;&jcy; &mcy;&ocy;&mcy;&iecy;&ncy;&tcy; &dcy;&vcy;&icy;&gcy;&acy;&tcy;&iecy;&lcy;&yacy;	&Ncy;&mcy;/(r/&mcy;&icy;&ncy;)	1112/1400 1160/1400
&Pcy;&ucy;&tcy;&iecy;&vcy;&ycy;&iecy; &rcy;&acy;&scy;&khcy;&ocy;&dcy;&ycy;
&Mcy;&acy;&kcy;&scy;&icy;&mcy;&acy;&lcy;&softcy;&ncy;&acy;&yacy; &scy;&kcy;&ocy;&rcy;&ocy;&scy;&tcy;&softcy; &pcy;&iecy;&rcy;&iecy;&mcy;&iecy;&shchcy;&iecy;&ncy;&icy;&yacy;	&Kcy;&mcy;/&chcy;	75
&Mcy;&icy;&ncy;&period; &Dcy;&icy;&acy;&mcy;&iecy;&tcy;&rcy; &pcy;&ocy;&vcy;&ocy;&rcy;&ocy;&tcy;&acy;	&Mcy;	21, 5
&Mcy;&icy;&ncy;&period; &Rcy;&acy;&scy;&scy;&tcy;&ocy;&yacy;&ncy;&icy;&iecy; &ocy;&tcy; &zcy;&iecy;&mcy;&lcy;&icy;	&Mcy;&mcy;	275
&Ucy;&gcy;&ocy;&lcy; &pcy;&rcy;&icy;&bcy;&lcy;&icy;&zhcy;&iecy;&ncy;&icy;&yacy;	°	16
&Ucy;&gcy;&ocy;&lcy; &scy;&hardcy;&iecy;&zcy;&dcy;&acy;	°	13
&Mcy;&acy;&kcy;&scy;&period; &Kcy;&acy;&tcy;&iecy;&gcy;&ocy;&rcy;&icy;&yacy; &scy;&pcy;&ocy;&scy;&ocy;&bcy;&ncy;&ocy;&scy;&tcy;&softcy;	&percnt;	30
&Rcy;&acy;&scy;&khcy;&ocy;&dcy; &tcy;&ocy;&pcy;&lcy;&icy;&vcy;&acy; &ncy;&acy; 100 &kcy;&mcy;	L	&thkap;37
&Ocy;&scy;&ncy;&ocy;&vcy;&ncy;&ycy;&iecy; &khcy;&acy;&rcy;&acy;&kcy;&tcy;&iecy;&rcy;&icy;&scy;&tcy;&icy;&kcy;&icy;
&Mcy;&acy;&kcy;&scy;&period; &Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&acy;&yacy; &ocy;&bcy;&shchcy;&acy;&yacy; &gcy;&rcy;&ucy;&zcy;&ocy;&pcy;&ocy;&dcy;&hardcy;&iecy;&mcy;&ncy;&ocy;&scy;&tcy;&softcy;	T	25
&Mcy;&icy;&ncy;&period; &Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ycy;&jcy; &rcy;&acy;&bcy;&ocy;&chcy;&icy;&jcy; &rcy;&acy;&dcy;&icy;&ucy;&scy;	&Mcy;&mcy;	3000
&Rcy;&acy;&dcy;&icy;&ucy;&scy; &pcy;&ocy;&vcy;&ocy;&rcy;&ocy;&tcy;&acy; &vcy; &khcy;&vcy;&ocy;&scy;&tcy; &vcy;&rcy;&acy;&shchcy;&acy;&yucy;&shchcy;&iecy;&jcy;&scy;&yacy; &pcy;&lcy;&acy;&tcy;&fcy;&ocy;&rcy;&mcy;&ycy;	&Mcy;	3&period;065
&Mcy;&acy;&kcy;&scy;&period; &Pcy;&ocy;&dcy;&hardcy;&iecy;&mcy; &kcy;&rcy;&ucy;&tcy;&yacy;&shchcy;&iecy;&gcy;&ocy; &mcy;&ocy;&mcy;&iecy;&ncy;&tcy;&acy;	KN&period; M	1010
&Ocy;&scy;&ncy;&ocy;&vcy;&acy;&ncy;&icy;&iecy; &scy;&tcy;&rcy;&iecy;&lcy;&ycy;	&Mcy;	10, 7
&Pcy;&ocy;&lcy;&ncy;&ocy;&scy;&tcy;&softcy;&yucy; &vcy;&ycy;&dcy;&vcy;&icy;&ncy;&ucy;&tcy;&acy;&yacy; &scy;&tcy;&rcy;&iecy;&lcy;&acy;	&Mcy;	34&period;19
&Pcy;&ocy;&lcy;&ncy;&ocy;&scy;&tcy;&softcy;&yucy; &vcy;&ycy;&dcy;&vcy;&icy;&ncy;&ucy;&tcy;&acy;&yacy; &scy;&tcy;&rcy;&iecy;&lcy;&acy; + &gcy;&ucy;&scy;&iecy;&kcy;	&Mcy;	42&period;15
&Pcy;&rcy;&ocy;&dcy;&ocy;&lcy;&softcy;&ncy;&ycy;&jcy; outrigger span	&Mcy;	5&period;14
&Bcy;&ocy;&kcy;&ocy;&vcy;&ocy;&jcy; outrigger span	&Mcy;	6
&Rcy;&acy;&bcy;&ocy;&chcy;&acy;&yacy; &scy;&kcy;&ocy;&rcy;&ocy;&scy;&tcy;&softcy;
&Vcy;&rcy;&iecy;&mcy;&yacy; luffing &scy;&tcy;&rcy;&iecy;&lcy;&ycy;	S	75
&Vcy;&rcy;&iecy;&mcy;&yacy; &pcy;&ocy;&lcy;&ncy;&ocy;&gcy;&ocy; &vcy;&ycy;&dcy;&vcy;&icy;&zhcy;&iecy;&ncy;&icy;&yacy; &scy;&tcy;&rcy;&iecy;&lcy;&ycy;	S	100
&Mcy;&acy;&kcy;&scy;&period; &Scy;&kcy;&ocy;&rcy;&ocy;&scy;&tcy;&softcy; &pcy;&ocy;&vcy;&ocy;&rcy;&ocy;&tcy;&acy;	R/&mcy;&icy;&ncy;	&geq;2, 5
&Mcy;&acy;&kcy;&scy;&period; &CHcy;&acy;&scy;&tcy;&ocy;&tcy;&acy; &vcy;&rcy;&acy;&shchcy;&iecy;&ncy;&icy;&yacy; &gcy;&lcy;&acy;&vcy;&ncy;&ocy;&gcy;&ocy; &lcy;&iecy;&bcy;&iecy;&dcy;&kcy;&icy; (&tcy;&rcy;&ocy;&scy;)	&Mcy;/&mcy;&icy;&ncy;	&geq;120
&Mcy;&acy;&kcy;&scy;&period; &CHcy;&acy;&scy;&tcy;&ocy;&tcy;&acy; &vcy;&rcy;&acy;&shchcy;&iecy;&ncy;&icy;&yacy; aux&period; &Lcy;&iecy;&bcy;&iecy;&dcy;&kcy;&icy; (&tcy;&rcy;&ocy;&scy;)	&Mcy;/&mcy;&icy;&ncy;	&geq;120

Ограничитель момента автокран XCMG QY25k5

1. Описание компьютера автокрана XCMG QY25k5

Если Вам нужны запчасти для китайских автокранов вам сюда

Ограничитель момента силы серии НС4900 ООО «Электрическая

компания Сюйчжоу Хэсымань» (далее LMI. т.е. ограничитель силы) сообщает
полезную информацию водителю подъемного крана, позволяет осуществлять
управление в рамках заданных параметров подъемного крана.

С помощью множества сигнальных датчиков ограничитель может
контролировать управление всевозможными функциями крана, а также предоставляет
водителю крана данные о нагрузке. Изменения, происходящие в работе крана,
отражаются непосредственно в числовых значениях.

Ограничитель предоставляет водителю крана такую информацию,
как длина и угол грузоподъемной стрелы, высота, рабочая амплитуда, номинальная и
фактическая нагрузка.

Если управление краном вышло за пределы допустимой области,
ограничитель момента силы НС4900 предупредит об этом водителя крана.
Одновременно загорится сигнальная лампочка и прекратится работа тех частей
крана, которые могут повредить управлению системой.

2. Предупреждение

В случае, когда в работе подъемного крана могут возникнуть
неполадки, что может привести к человеческим жертвам или поломке техники,
ограничитель посылает специальный предупредительный сигнал об использовании
вспомогательного устройства.

Однако данное устройство не может заменить взвешенное
решение водителя. Опыт водителя и грамотное управление машиной в соответствии с
правилами эксплуатации являются неотъемлемыми условиями безопасного
использования оборудования.

За безопасность управления отвечает водитель. Он должен
внимательно прочитать и понять все пункты данного справочника.

Внимание!

Если ограничитель работает правильно, в управлении не допускается ошибок, то информация на индикаторе окажется максимально полезной для водителя, для того, чтобы предотвратить несчастные случаи с человеческими жертвами и порчей оборудования, при установке ограничителя нужно внимательно проверить, все ли в порядке.

3. Описание системы

Ограничитель момента силы серии НС4900 можно установить на

большинстве подъемных кранов. Необходимо вычислить момент силы и рассчитать вес
груза, чтобы избежать перегруза и предотвратить опасное управление.

Из-за того, что рассчитать момент силы довольно сложно, и
тем более сложно сделать это на глаз, возможны ошибки в управлении.

Система НС4900 способна вычислить длину, угол стрелы крана,
максимальную высоту подъема, рабочую амплитуду крана, номинальный вес подъема и
другие данные. Ограничитель с помощью измерения данных узлов способен вычислить
значение момента силы. Когда управление выходит за рамки безопасного, на
жидкокристаллическом экране появляется предупредительный сигнал, одновременно
контрольный прибор посылает соответствующую команду, сообщая водителю, что
необходимо приостановить работу.

Ниже описаны функции, характеристики и инструкция по
эксплуатации ограничителя момента силы серии НС4900.

4. Структура системы

1. Главный механизм — центральный контроллер.

2. Коробка соединительный проводов CAN (локальной сети контроллеров)

3. Индикатор с цветным жидкокристаллическим изображением

4. Датчик давления масла

5. Датчик длины /угла

6. Предельный выключатель высоты и гирька

5.Инструкция к управлению компьютера автокрана

После обычной регулировки ограничитель силы может работать автоматически, поэтому водитель крана должен осуществлять управление руководствуясь знаниями о системе ограничителя, приступать к работе можно только поле правильной регулировки.

6. Функции и способ управления компьютер автокрана XCMG QY25k5

6.

1 Указатели

1. Индикатор ограничения высоты

2. Предупреждающий индикатор

3. Индикатор перегрузки

А. Штрихкод

В. Область работы

С. Область показаний диаметра (показывает данные стального троса)

D. Область показаний длины стрелы

Е. Область показаний максимальной высоты подъема при данном
положении крана

F. Область показаний угла главной грузоподъемной стрелы

G. Область показаний рабочей амплитуды крана

H. Область показаний фактической массы груза

I. Область показаний номинальной грузоподъемности

J. Область показаний данных уровня

K. Область показаний грузика

L. Область показаний скорости ветра

M. Область показаний времени

N. Кнопка функций

O. Кнопка настройки рабочих параметров

P. Кнопка настройки увеличения троса

Q. Кнопка диагностики неисправности

R. Кнопка выключения звука

S. Область показания состояния аутригеров (1/2% выдвинуты наполовину, 1: полностью выдвинуты).

Примечание: два ряда цифровых кнопок, обозначают соответствующие данные цифры.

6.2 Способ управления компьюьером автокрана

6.2.1 Выбор языка (китайский/английский)

В системе ограничителя 4900 используется монитор IC4600, данный монитор выдает показания, как на английском,так и на китайском языках. Когда Вы включаете систему по умолчанию показания выдаются на китайском языке,если вы хотите установить английский язык, следуйте указаниям: Нажмите кнопку «функции» главного меню,изображенного на рис. 1(на рисунке обозначение N) и перейдите в меню «функции», изображенное на рис. 2.

Рис. 2 Меню функций

Нажмите кнопку , изображенную на рисунке 2 для смены китайского языка на английский. Для переключения английского языка на китайский снова нажмите эту кнопку.Обратите внимание на то, что после замены языка на английский установленный язык не может сохраняться долгое время. После очередного подключения к питанию, необходимо повторно установить нужный язык. После замены языка панель выглядит следующим образом:

Рис. 3. Меню функций компьютера автокрана после включения английского языка

6.2.2 Переключение системы измерений

В целях удовлетворения требований к экспортной продукции на мониторе может отображаться метрическая система мер или система мер в дюймах. По умолчанию установлена метрическая система мер. Если Вам необходимо переключить систему мер в дюймах следуйте инструкции: Нажмите кнопку главного меню.

Для переключения метрической системы мер снова нажмите эту кнопку.

Рис. 4 Меню функций после включения системы мер в дюймах

6.2.3 Установка рабочих параметров компьютера автокрана xcmg

Установка рабочих параметров — это установка параметров ограничителя в соответствии с реальной рабочей обстановкой крана. При работе крана необходимо, чтобы показания индикатора совпадали с реальной рабочей обстановкой. Перед началом работы в соответствии с моделью крана и рабочей обстановкой найдите номер работы показания должны быть отрегулированы с реальной обстановкой.

Важно помнить: Правильная установка рабочих параметров — это важный фактор, который обеспечивает верную эксплуатацию системы и крана. Производить управление системой и краном может только высококвалифицированный специалист. Нельзя работать на кране, если установка параметров не соответствует реальным. Способ правильной установки рабочих параметров:

Когда Вам нужно отрегулировать показания ограничителя, нажмите на кнопку в главном меню, и зайдите в меню «установка рабочих параметров» (рис. 5)

Рис.5 Меню настройки рабочих параметров

На данном меню, управляя цифровыми и функциональными
кнопками, Вы можете привести в соответствие отображаемое индикатором значение работы и фактическое состояние управления. Например, установка рабочего режима 1: сначала нажмите кнопку , при этом в графе «новый код» отобразится «о», нажмите кнопку «1», при этом в графе «новый код» отобразится «1». Нажмите кнопку для подтверждения установленного параметра и возврата в главное меню. Если необходимо установить рабочий режим 21: сначала нажмите кнопку , при этом в графе «новый код» отобразится «о», затем нажмите цифровые кнопки «2» и «1» при это в графе «новый код» отобразится «21». Нажмите кнопку для подтверждения установленного параметра и возврата в главное меню. Для отмены установленного параметра нажмите кнопку . Конкретные коды параметров смотрите в пункте 6.2.8

6.2.4 Установка кратности увеличения троса

Установка кратности увеличения — это информация, которая необходима для того, чтобы ограничитель установил увеличение стального троса. Перед началом подъема водитель должен отрегулировать фактическое и отображаемое значение увеличения троса. Отображаемые и фактические показатели равны, если:

На панели отображается 1 — 16

Увеличение стального троса 1 — 16

Нажмите кнопку в главном меню и зайдите в меню «установка кратности увеличения троса» (рис. 6).

Рис. 6 Меню настройки кратности увеличения троса

Способ настройки кратности увеличения троса аналогичен установке рабочих параметров.

6.2.5 Информация о неисправностях системы безапасности

Нажмите кнопку главного меню и зайдите в меню «информация о неисправностях». В данном меню предоставляется информация о неисправностях (описание). Данная нформация поможет Вам при техническом обслуживании и устранении неисправностей.

Рис. 7. Меню с кодами и информацией о неисправностях

Нажмите кнопку «вверх» и «вниз» для выявления кода неисправности. Для возврата в главное меню нажмите кнопку .

6.2.6 Установка времени и даты

Для установки времени нажмите цифру 1 в меню функций (рис. 2) и зайдите в меню «настройка времени».

Рис. 8 Меню установки времени

Для установки времени следуйте инструкции: Нажимая на функциональные кнопки выберите объект, который необходимо изменить и с помощью цифровых кнопок введите данные. Например, необходимо установить дату 1.05.08г и время 18:30. С помощью кнопок

«вверх» и «вниз» переместите зеленую точку в положение «год» и нажмите цифровые кнопки «0» и «8». Нажмите кнопку «вниз» , чтобы установить месяц, нажмите цифровые кнопки «0» и «5». Нажмите кнопку «вниз» ,чтобы установить число, нажмите цифровые кнопки «0» и «1». Нажмите кнопку «вниз» , чтобы установить час, нажмите цифровые кнопки «1» и «8». Нажмите кнопку «вниз» , чтобы установить минуты, нажмите цифровые кнопки «3» и «0». Нажмите кнопку для подтверждения установленных параметров. После установки меню выглядит следующим образом:

Рис. 9. Меню установки времени

Примечание: после установки времени отсчет секунд начинается с «0»

6.2.7 Проверка состояния CAN

Для проверки состояния САN нажмите кнопку 2 в меню настроек функций. В данном меню оператор может проверить работу главного провода САN. При неисправности провода отображается причина неисправности. При этом зеленый квадратик – работа детали нормальная, желтый – деталь готова к работе, красный – неисправность детали.

Рис. 10. Меню проверки состояния САN Для возврата в главное меню нажмите кнопку .

6.2.8 Проверка рабочих параметров

Нажмите цифровую кнопку 3 в главном меню для входа в меню «проверка рабочих параметров». С помощью кнопок «вверх» и «вниз» просмотрите коды рабочих параметров. Для возврата в главное меню нажмите кнопку.

Рис.11 Меню проверки кодов рабочих параметров

6.2 Установки нижнего и верхнего предела угла автокрана xcmg

Система ограничителя момента силы может ограничить рабочий угол грузоподъемной стрелы, это поможет водителю в условиях существования препятствий (сооружения, мосты, высоковольтные линии) придерживаться безопасного и умеренного вождения.

Внимание! Система ограничения угла стрелы данной системы имеет предупредительную функцию и контролирует все опасные действия. При повторном включении ограничителя необходимо снова установить значение ограничения.

6.3.1 Установка верхнего предела угла.

В соответствии с ситуацией увеличьте амплитуду стрелы до максимально безопасного положения. Нажмите на кнопку в главном меню, с левой стороны от появится верхний предел значения угла стрелы. При этом ограничитель устанавливает верхнее ограничение угла стрелы как положение угла в данный момент. При увеличении значения ограничения загорается индикатор и одновременно раздается предупредительный сигнал, напоминающий водителю о более безопасном управлении краном.

Внимание: установленный угол верхнего ограничения нельзя уменьшить до уже установленного угла нижнего ограничения.

6.3.2 Установка нижнего предела угла

В соответствии с ситуацией уменьшите амплитуду стрелы до минимального безопасного положения. Нажмите на кнопку в главном меню, с левой стороны от появится нижний предел значения угла стрелы. При этом ограничитель устанавливает нижнее ограничение угла стрелы как положение угла в данный момент. При уменьшении значения ограничения загорается индикатор и одновременно раздается предупредительный сигнал, напоминающий водителю о более безопасном управлении краном.

Внимание: установленный нижний предел угла нельзя увеличивать до уже установленного верхнего предела угла.

Пример: установка верхнего предела угла 75º и нижнего предела 60º показана ниже.

Рис.12 Панель меню после установки верхнего и нижнего предела угла

6.3.3 Удаление ограничения угла

Нажмите на цифровую кнопку «0» в меню настройки верхнего и нижнего предела угла, таким образом, вы отмените установленное ограничение угла.

6.4 Запрет клаксона

Клаксон системы НС4900 издает предупредительный сигнал в следующих ситуациях:

— превышение максимального номинального несущего момента силы

— крюк стрелы приблизился к предельной высоте

— превышение рабочей области крана

— неполадки ограничительной системы

— ошибки в управлении

Нажмите на главной панели кнопку ,таким образом Вы отмените предупредительный
звуковой сигнал 20S.

6.5 Описание индикаторов компьютера автокрна xаcmg

6.5.1 Индикатор предельной высоты

При касании гирьки предельного выключателя высоты и подъемного оборудования загорается

красный индикатор предельного выключателя и звучит звуковой сигнал (зуммер), это означает, что близка предельная высота. Необходимо прекратить подъем, выдвижение стрелы, изменение амплитуды. Для предотвращения травм людей и поломки крана перед работами необходимо проверить системы предельного выключателя высоты.

Способ проверки:

— Поднимите рукой ограничитель высоты, должен загореть индикатор и появиться звуковой сигнал.

— Медленно поднимите подъемное оборудование или измените амплитуду, выдвиньте стрелу, чтобы вытянуть гирьку предельного выключателя высоты, должен загореть индикатор и появиться звуковой сигнал. Подъем стрелы, изменение амплитуды, выдвижение стрелы должно прекратиться.

— Если зуммер и индикатор не сработали, кран не прекратил работать, это говорит о неисправности системы или неисправности крана, необходимо устранить неисправность и только потом начинать работу.

6.5.2 Индикатор предупреждения.

Когда фактический несущий момент силы достигает 90%-100% номинального несущего момента силы на экране горит желтый индикатор, это означает, что близко состояние перегрузки, оператор должен быть внимателен.

6.5.3 Индикатор перегрузки
Когда фактический несущий момент силы достигает 100% номинального несущего момента силы на экране горит красный индикатор и звучит звуковой сигнал (зуммер). Также данный индикатор горит при неисправности индикатора перегрузки. В этом случае необходимо прекратить подъем, выдвижение стрелы, изменение амплитуды.

7. Функции ограничителя автокрана xcmg

7.1 Предупреждение

При возникновении одной из нижеописанных ситуаций система НС4900 подает звуковой сигнал и загорается индикатор:

-перегрузка крана

-подъемный механизм крана поднят на предельную высоту

-неисправность системы ограничителя

7.2 Запрет.

При согласовании с электрической системой крана при подаче сигнала при возникновении опасной ситуации запрещается выполнение одной из следующих операций:

-уменьшение амплитуды стрелы

-выдвижение стрелы

-подъем стрелы При этом система разрешает выполнение безопасных операций, т.е.:

-увеличение амплитуды стрелы

-убирание стрелы

-спуск стрелы.

Внимание

Если установка автоматической остановки выполнения операций ограничителя

находится в рабочем положении, то сигнал об автоматической остановке поступает

постоянно. Только функции «не возможность выполнения опасных работ»,

«выполнение только безопасных операций» связаны с электрической системой крана,

в том числе «выключатель измерения безопасного направления»,

«электромагнитный клапан безопасности». Сам ограничитель момента не принимает

решение об опасности или безопасности направления работы.

8. Техническое обслуживание и способ регулировки компьютера автокрана

Если в ходе технического обслуживания или регулировки возникнут проблемы, свяжитесь в производителем.

8.1 Содержание технического обслуживания

1) Проверьте соединение и целостность всех проводов. При обнаружении неисправного провода, замените его.

2) Проверьте соединительный провод датчика длины и предельного выключателя высоты, а также изоляцию провода. При неисправности изоляции или провода своевременно произведите замену.

3) Проверьте работу предельного выключателя высоты.

4) Проверьте катушку с проводами.

5) Проверьте отсутствие утечки датчика давления масляного цилиндра изменения амплитуды и соединительного трубопровода.

8.2 Настройка датчика длины автокрана xcmg

Если отображается не правильная длина стрелы, проведите регулировку следующим образом:

Уберите стрелу до основной, проверьте предварительное натяжение барабана с кабелем (кабель должен быть натянут), откройте внешнюю крышку датчика длины и угла другое название –подвесная коробка), медленно поверните осевой вал потенциометра длины (при вращении по часовой стрелке – увеличение, против – уменьшение), вращайте до тех пор, пока фактическая длина не будет соответствовать длине, отображаемой на экране.

8.3 Регулирование датчика угла стрелы

Датчик угла и датчик длины стрелы установлены в одном корпусе. При проверке сначала уберите стрелу до основной, отображаемая длина должна соответствовать фактической.

При этом проверьте соответствие значений угла и амплитуды стрелы. Если отображаемое значение не соответствует фактическому значению, необходимо отрегулировать датчик угла. Для этого необходимо ослабить три болта (показаны стрелками на рисунке), помаленьку передвигать корпус датчика угла до тех пор, пока фактическое значение угла и амплитуды не будет соответствовать значениям, отображаемом на экране. Затем закрутить болты.

8.4 Длина звучания звукового сигнала

Если после включения двигателя показатели, отображаемые на экране в норме, кода неисправности нет, но зуммер подает длинный звуковой сигнал, необходимо проверить исправность провода измерения длины, работу предельного выключателя высоты, надежность соединения ограничителя высоты и соединительной коробки стрелы, соединение ограничителя высоты, а также проверить провода на отсутствие замыкания.

8.5 Измеряемый кабель убирается с затруднением

Если при убирании стрелы крана возникает затруднение убирания измеряемого кабеля, это может быть вызвано слишком маленькой предварительной силой натяжения пружины внутри коробки или неправильным положением кабеля в коробке.

При этом необходимо отрегулировать предварительную силу натяжения следующим способом:

1) Уберите стрелу, поместите стрелу на раму.

2) Снимите зафиксированный конец кабеля со стрелы и медленно поворачивайте диск,

чтобы кабель вернулся в канавку, на прежнее место.

3) Предварительно натяните коробку (поворачивайте провод и следите за тем,

чтобы измеряемый провод и коробка вращались вместе).

4) Вытяните провод, закрепите его конец на стреле.

5) Если после регулировки показания не изменились, проверьте исправность датчика длины или отрегулируйте его.

Внимание!

При регулировке будьте осторожны.

Неправильная регулировка может привести к аварии или поломке.

После окончания

регулировки еще раз убедитесь в правильности настройки.

9. Неисправности компьютера крана xcmg и способы их устранения

Если в процессе эксплуатации крана возникнет неисправность, на экране загорит код неисправности.

В соответствии с этим кодом оператор должен найти причину неисправности и устранить ее.

Ниже приведена расшифровка кодов неисправностей системы безопастности автокрана xcmg.

Код	Неисправность	Причина	Способ устранения
Е01	Рабочая амплитуда слишком маленькая или слишком большой угол стрелы	Амплитуда превышает минимальную амплитуду, установленную в специальной таблице или угол ниже максимально установленного угла. Причина – слишком большое уменьшение амплитуды главной стрелы	Снизьте амплитуду или угол до установленного значения.
Е02	Рабочая амплитуда слишком большая или слишком маленький угол стрелы	Амплитуда превышает максимальную амплитуду, установленную в специальной таблице или угол ниже минимального установленного угла. Причина – слишком большое уменьшение амплитуды главной стрелы	Увеличьте амплитуду или угол до установленного значения.
Е04	Нет рабочего состояния или не разрешена зона вращения	-выбран код не сохраненного рабочего состояния -главная стрела находится в неразрешенной зоне	Повернуть кран до разрешенной зоны работ или установить правильные параметры.
Е05	Длина стрелы находится вне области допустимой длины	1. Слишком выдвинута главная стрела или наоборот, недостаточно выдвинута. Например, превышена максимальная длина плеча 2. Отрегулирован датчик длины, например, кабель отстал от диска проводов 3. Проблемы с рессорами в коробке проводов, например, обрыв провода	1. Выдвиньте или задвиньте главную стрелу до нужной длины 2. Уберите стрелу и Проверьте, не показывает ли датчик нехарактерные данные. Откройте датчик длины, и с помощью отвертки осуществите перемещение до Установленной отметки 3. Поменяйте комплект Рессор, включая движущееся колесо. После этого Отрегулируйте датчик
Е11	Напряжение датчика длины главной стрелы ниже предельного значения	1. Поломка датчика длины 2. Поломка электрических деталей	1. Замените датчик 2. В устройстве DGA6.i.3 смоделируйте верное значение РDВ
Е12	Напряжение датчика давления масла ниже предельного значения	1. Поломка датчика длины 2.Не поддерживаются РDВ 3.Поломка электрических деталей	1. Замените датчик 2. В устройстве DGA6.i.3 смоделируйте верное значение РDВ 3.Замените датчик
Е13	Напряжение датчика давления масла полости ниже предельного значения	Смотрите Е12	Смотрите Е12
Е15	Напряжение датчика угла главной стрелы ниже предельного значения	1. Поломка датчика угла 2. Поломка электрических деталей	1. Замените датчик 2. В устройстве DGA6.i.3 смоделируйте верное значение РDВ
Е21	Измерения датчика длины главной стрелы превышают предельное значение	Смотрите Е11	Смотрите Е11
Е22	Измерения датчика давления масла в полости превышают предельное значение	Смотрите Е12	Смотрите Е12
Е23	Измерения датчика давления масла не в полости превышают предельное значение	Смотрите Е12	Смотрите Е12
Е24	Измерения датчика силы натяжения превышают предельное значение	Смотрите Е14	Смотрите Е14
Е25	Измерения датчика угла главной стрелы превышают предельное значение	Смотрите Е15	Смотрите Е15
Е32	Ошибка подачи электричества источника тока	-система +UB не систему запуска -система +UB не обнаружила систему включения оборудования -ошибка контакта включения/выключения системы +UB	— система +UB и источник тока системы +UB должны быть соединены отдельно проводом: система +UB и аккумулятор крана соединяются -снова включите/выключите +UB
Е37	Ошибка подачи сигнала	-поломка элемента, отвечающего за программу системы -поломка Flash-EPROM	-установите работающее программное обеспечение -замените главный агрегат
Е38	Программа системы не соответствует цифровым данным крана	Не соответствие программы системы LMI и программы данных крана	Установите работающую программу системы или работающие данные крана
Е39	Не соответствие программы системы и таблицы характеристик	Не совместимость программы системы LMI и таблицы характеристик крана	Установите работающую программу системы или соответствующие документы с характеристическими данными
Е43	Ошибка памяти (RAM)	Поломка процессора (RAM) или главного агрегата	Замените главный агрегат
Е47	Ошибка управления памятью Измерения памяти СRС не соответствуют данным	-ошибка сигнала памяти СRС -нет заряда батареи (1кОhm, <2V) -поломка главного агрегата	-поднять LMI -заменить батарею главного агрегата -заменить главный агрегат
Е51	Ошибка цифровых данных крана	-в цифровых данных крана хранятся не действительные данные -поломка Flash-EPROM	-установить действующие данные -заменить главный агрегат
Е52	Ошибка документа кривой нагрузки	-в цифровых данных крана (кривая нагрузки) хранятся не действительные данные -поломка Flash-EPROM	-установить действующие данные -заменить главный агрегат
Е53	Ошибка установки длины аналогового выхода 1, угла 1, давления 1	Не поддерживается аналоговый выход	Установить правильный Flag в DFG6. i.2
Е56	Ошибка цифровых данных крана	-в цифровых данных крана хранятся не действительные данные -поломка Flash-EPROM	-восстановить или установить действующие данные -заменить главный агрегат
Е57	Ошибка цифровых данных движения крана	-в цифровых данных крана хранятся не действительные данные -поломка Flash-EPROM	-восстановить или установить действующие данные -заменить главный агрегат
Е61	Ошибка при передаче данных CAN bus элементам CAN	-поломка или короткое замыкание провода CAN bus между главным агрегатом и датчиком -поломка выхода CAN bus на главном агрегате -короткое замыкание провода CAN bus	-проверить соединение -заменить главный агрегат -заменить провод CAN bus
Е62	Ошибка передачи данных CAN bus датчика	-поломка провода между главным агрегатом и датчиком -поломка выхода CAN bus на главном агрегате -поломка датчика	-проверить соединение -заменить главный агрегат -заменить датчик
Е63	Ошибка датчика CAN bus	-не поддерживаются аналоговые значения элемента датчика	-заменить датчик
Е64	Ошибка передачи данных CAN bus датчика длины/угла	Смотрите Е62	Смотрите Е62
Е84	Ошибка рабочего состояния	Выбранные рабочие параметры не содержатся в данных крана	-выбрать другие рабочие параметры -проверить программу крана
Е85	Ошибка определения амплитуды	Рассчитанная амплитуда слишком маленькая	-проверить программу крана
Е89	Код рабочих параметров изменяется вслед за нагрузкой	Код рабочих параметров контроллера изменяется вслед за нагрузкой	Выберите код рабочих параметров при отсутствии груза на стреле
Е94	Нет сообщения между главным агрегатом и монитором	-поломка кабеля монитора или поломка монитора -неисправность САN системы	-заменить монитор или кабель
Е98	Активное действие LMI	Превышение времени обработки LMI	-переустановить систему -проверить соединения
ЕАВ	Короткое замыкание выключателя А2В	-Короткое замыкание провода А2В -короткое замыкание соединительного провода выключателя А2В	-заменить выключатель А2В -заменить соединительный провод
ЕАС	Выключение цепи выключателя А2В	-Выключение цепи провода А2В -Выключение цепи соединительного провода выключателя А2В	-соединить или заменить выключатель А2В -соединить или pаменить соединительный провод
ЕАD	Не правильная работа выключателя А2В	-ошибка датчика -задержка CAN bus -задержка радиограммы -недействительная радиограмма ID	-заменить выключатель А2В -заменить соединительный провод -заменить батарею -установить ID в DFG6. i.2
EDB	Ошибка настроек цифрового регистратора	Удаление настроек цифрового регистратора	Снова настроить регистратор
EDC	Активная работа программного обеспечения цифрового регистратора	Превышение времени обработки данных LMI	-переустановить систему -проверить соединения
EDD	Нет зарядки	Низкий заряд батареи	Заменить батарею, затем установить RTS

кран XCMG QY25K5S

Особенности крана XCMG QY25K5S

Китайский автокран 25 тонн имеет специализированный восьмиугольный профиль стрелы обеспечивает эффективное распределение нагрузки, имеет улучшенную прочность и мощную грузоподъемность.
Выдвижная стрела, мощные конструктивные элементы и нижние ползунки с большей площадью способствуют улучшению несущей способности и более плавному телескопическому передвижению и эффективно предупреждают вращение стрелы после боковой загрузки.
Надежно разработан механизм телескопирования. Телескопический механизм, как и вращение резистентных канат, используется из прочного кабеля и направляющего подшипника шкива и обеспечивает надежную работу благодаря комплектующим зарубежного производства.
Превосходная технология сварки для конструктивных элементов. Сварочный автомат с предварительной обработкой, используемый для ключа сварки, обеспечивает надежное качество продукции.
Для трубопроводов используются наконечники обжимного типа, которые отличаются надежными характеристиками соединения, лучшей герметичностью и меньшей утечкой.

Технические характеристики автокрана XCMG QY25K5S

Телескопическая модель грузового крана: QY25K5S
Максимальная грузоподъемность: 25 т.

1. Производитель

Кран разработан и выпущен компанией XCMG, с просторной кабиной, с тремя осями, привод/рулевое управление 6×4×2.

1.1.Конструкция

Разработанный и выпущенный кран XCMG имеет структуру анти-кессона, изготовлен из высокопрочной стали.

Выносные опоры расположены между осями 1 и 2, и на заднем конце рамы.
Вся поверхность противоскользящая.

1.2. Производитель двигателя

Изготовитель: Hangzhou Engine Co., Ltd.
Модель: WD615.329.
Тип: 6-цилиндровый, рядный, с водяным охлаждением, теплообменником, щитом управления дизельным двигателем.
Соблюдение требований в области окружающей среды: соответствует требованиям стандарту Евро-3.
Объем топливного бака: около 260 л.

1.3. Линия привода

1.3.1. Коробка передач

Ручное механическое управление, 6 или 8-ступенчатая коробка передач, рулевое управление задними осями.

1.3.2. Ось

Высокопрочная ось, простота в обслуживании.
1-я ось: одна из шин, для рулевого управления.
2-я ось: двойные шины, для приведения в движение.
3-я ось: двойные шины, для приведения в движение.

1.3.3. Приводной вал

Крестообразный зубчатый фланец служит для соединения приводного вала, оптимизации силы передачи и увеличения крутящего момента.

1.4. Подвеска

Передняя подвеска: продольные пластины пружины, со стволом амортизатора.
Задняя подвеска: продольные пластины пружины, двойной оси баланса, пружины и толкатель для управления.

1.5. Рулевое управление

Механическая система рулевого управления имеет гидравлический усилитель устройств.

1.6. Колесо

Диагональная шина, 11.00-20, подходит для тяжелых грузовиков, имеет хорошую унификацию. Одно запасное колесо входит в стандартную комплектацию.

1. 7. Тормоз

Рабочий тормоз: ножная педаль управления, двухконтурная пневматическая тормозная система. 1-й контур действует на колеса передней оси, 2-й контур действует на колеса 2 и 3 оси;
Стояночный тормоз: тормоз, который действует на две задние оси и дает эффект подпружиненной воздушной камеры на каждую ось.
Вспомогательный тормоз: тормоз вытыхания двигателя.

1.8. Кабина водителя

Новая “люксовая” просторная кабина, оснащенная CD-плеером, регулируемыми сиденьями, регулируемым рулем, большим зеркалом заднего вида и электрическим омывателем и механизмом стекло подъемника двери.
Обогреватель и кондиционер являются стандартными.

1.9. Гидросистема

Насос с зубчатой передачей, связанный с передачей через PTO, управление вспомогательным рулевым управлением и гидравлическими аутригерами и обеспечивает гидравлическую производительность для подъемных операций.

1.10. Гидравлические аутригеры

H-типовые опоры, четыре точки поддержки, аутригерные балки и гидравлические домкраты.
Рычаги управления расположены на обеих сторонах носителя. Датчик уровня и контрольный ускоритель оснащены вблизи рычагами управления. Аутригеры шарнирно соединены под домкратами.
5-е гнездо: расположено в передней части рамы. Возможность работы стрелы на 360 ° .

1.11. Электрооборудование

24 В постоянного тока, отрицательное заземление, 2 батареи. Освещение соответствует требованиям китайского законодательства в области безопасности дорожного движения, включая фары, противотуманные фары и фонарь заднего хода.

1.12. Инструменты

Прилагается набор инструментов для обслуживания крана.

2. Надстройка

2.1. Поворотное кольцо

Однорядные четыре точки контакта шарикового поворотного кольца внутренних зубьев, он способен поворачиваться на 360° непрерывно, прокладка уплотнения доказательства воды и доказательства пыли.

2.2. Поворотный круг

Сваренный с мелкозернистой высокопрочной стали, с антиторсионного каркаса, имеет сильную несущую способность.

2.3. Гидравлическая система

В гидравлической системе находится под управлением многоходовой клапан, главным регулирующим клапаном нагрузки считается чувствительный пропорциональный клапан изменения многоходовой, который является ударопрочным клапаном при каждой смене клапана, и является антикоррозионным клапаном в трубопроводной арматуре для основной и вспомогательной лебедки.
Импортный пропорциональный клапан сброса давления адаптирован в качестве пилотного клапана. Движущийся угол клапана ручки прямо пропорционален давлению на выходе из клапана, а клапан перемещения шпинделя также является основным гидрораспределителем прямо пропорционально давлению на выходе из клапана. Таким образом, толчковый режим управления доступен по всей машине. Между тем, в зависимости от нагрузки клапан увеличивает скорость привода, не имея никакого отношения к нагрузке, что делает работу оператора легкой.
Лебедочная система имеет характеристики высокой скорости при небольшой нагрузке и низкой скорости с большой нагрузкой.
Легкое падение является адаптированным в подъемных системах, энергосбережение.
Хороший толчковый режим управления и бесперебойная эксплуатация доступны в свинг-системе.
Емкость масляного бака: около: 468 л.

2.3.1. Гидравлический масляный радиатор

Соединен с гидравлической системой последовательно, с большей мощностью, может эффективно снизить температуру масла в гидравлической системе.

2.4. Контроль

Гидравлическая система управления пилот, реализованная на 2 рычага управления с четырьмя направлениями находится на подлокотнике. Все движения крана можно осуществлять с помощью гидравлического насоса и пропорционального клапана, с особенностями легкой эксплуатации и точного управления толчкового режима, и доступной бесконечной регулировкой скорости.

2.5. Главная/вспомогательная система подъема

Ведомая гидравлическим двигателем, с планетарным редуктором, оборудованы нормально замкнутым тормозом и упорным резистентным канатом. Основные и вспомогательные системы подъёмника могут работать отдельно.
Главная лебедка: тяговое усилие составляет 4000 кг, диаметр троса 14 мм, длина 180 м.
Вспомогательная лебедка: тяговое усилие составляет 4000 кг, диаметр троса 14мм, длина 105м.

2.6. Подъемная система

Один цилиндр оборудован с клапаном противовеса. Подъемный угол наклона: -2～°80°.

2.7. Поворотная система

Приводится в действие гидравлическим двигателем, со встроенным планетарным редуктором и нормально замкнутым тормозом. Доступны самостоятельно скользящая функция и поворотная бесступенчатая регулировка скорости.

2.8. Основная стрела

Состоит из одной основной стрелы и четырех телескопических секций, устойчива к деформации конструкции, изготовлена из высокопрочной конструкционной стали, восьмиугольным поперечным сечением. Хорошая устойчивость при выполнении операций подъема. Ползунок зазора регулируется. Одноцилиндровая с дополнительными телескопическими веревками для синхронного телескопирования. Пять шкивов на конце стрелы являются стандартными.

2.9. Кабина оператора

Разработана эргономичная оптимизированная кабина, безопасная и удобная, с защитным стеклом, оборудована защитным экраном от солнца и защитными рельсами. Дверь открывается снаружи, сиденье регулируется. Контроллеры и индикаторы расположены эргономично, с широким полем зрения. Обогреватель и кондиционер являются стандартными.

2.10. Приборы безопасности

Гидравлический клапан баланса, гидравлический предохранительный клапан, гидравлический клапан двойного действия и т.д. установлены в гидравлической системе для обеспечения стабильной и безопасной работы системы.
Система ограничений и нагрузок Гиршман использует передовые микро-технологии обработки, способствует меньшему потреблению энергии, мощная функция, высокая чувствительность и простота в эксплуатации. ЖК-дисплей с большим экраном будет показывать отмены данных операций, таких как момент, процент фактической грузоподъемности, номинальной грузоподъемности, вылет стрелы, длина стрелы, угол наклона стрелы, максимальную высоту подъема, рабочее состояние, часть линии, ограниченный угол, информационный код и т. д. посредством китайского и графического символов. Он имеет полный набор предварительного уведомления и функцию перегрузки выреза, а также перегрузки памяти (черный ящик) и функция самодиагностики неисправностей.
Конец каната ограничивают ворота с целью предотвратить освобождения каната.
Ограничитель высоты устанавливается на оголовке стрелы, чтобы предотвратить наматывание каната.

2.11. Противовес

Противовес закреплен на хвостовой части поворотной платформы.
Вес: 5960 кг.

2.12. Крановая балка

Изготовлена из высокопрочной стали, структуры решетки, ее длина составляет 8,3 м. Доступные углы смещения 0°, 15° и 30°.
Можно использовать в период езды по дороге, зафиксированным на стороне стрелы.

3. Цвет

Цвет

XCMG Factory 25-тонный мобильный автокран QY25K Китай Гидравлический кран Машина Цена

Автокран XCMG QY25K — это продукт с высокой надежностью, унаследовавший классические и передовые технологии XCMG в области проектирования и производства автокранов, основанные на многолетних технологиях.

Завод XCMG 25-тонный мобильный автокран QY25K Китай Гидравлический кран.

Автокран XCMG QY25K — это продукт с высокой надежностью, наследующий классические и передовые технологии XCMG по проектированию и производству автокранов на протяжении многих лет и основанный на зрелой технологии.

Специальное шасси автокрана, разработанное и изготовленное нашей компанией, оснащено полностью закрытой рабочей поверхностью и классическим контуром внешнего вида серии K.

Работа автокрана очень проста, удобна и гибка. Он широко используется для подъемных и монтажных работ при благоустройстве городов, транспорте, портах, мостах, нефтепромыслах, промышленных и горнодобывающих предприятиях и т. д.

Преимущества и особенности:

секционная стрела имеет небольшое отношение глубины к ширине, высокую несущую способность, небольшую деформацию, сильное сопротивление изгибу и мощную грузоподъемность.Длина основной стрелы составляет от 10,7 м до 34 м, что полностью превосходит конкурентов с превосходной грузоподъемностью. Стальной лист для основной стрелы — BS700MC, грузоподъемность полностью выдвинутой стрелы улучшается на 10~20%, превосходя аналоги на 1~7%.

2. Вставная головка стрелы эффективно увеличивает длину соединения стрелы и уменьшает деформацию стрелы.

3. Автокран XCMG QY25K имеет превосходные возможности перемещения и подъема. Макс. грейд способность 40%, макс. скорость движения 80км/ч.

4. Применяется открытый насос с постоянным рабочим объемом и двигатель с регулируемым рабочим объемом.Чувствительная к нагрузке система, которую мы исследовали и разработали, способствует бесперебойной работе, высокой эффективности и энергосбережению. Двигатель с переменным рабочим объемом высокого давления способствует легкой нагрузке с высокой скоростью и тяжелой нагрузке с низкой скоростью.

Технические параметры

0 9002

дБ (а)

4

Продукция Show

Китай XCMG Qy25K5-I 25-тонный китайский мобильный автокран Кабина мобильного крана Цена на продажу Производители, Фабрика — Хорошая цена
Кабина автокрана XCMG GD12A- новая кабина водителя XCMG
Это кабина автокрана от оригинального производителя , не та кабина, которую вы найдете на рынке послепродажного обслуживания, это совсем другое качество. Если вы предпочитаете качество, которое вы покупаете у XCMG, эта кабина будет очень хорошим выбором. Мы поставляем не только кабину водителя для XCMG, но и верхнюю кабину оператора.
Группа Qixing truck-cabin Group является крупнейшим производителем кабин для грузовиков в центральном регионе Китая. Продукция включает кабины военных и гражданских грузовиков, инженерные кабины и так далее. Мы также производим различные виды легких и тяжелых грузовиков (CKD/SKD) и электрических грузовиков.
Мы специализируемся в этой области уже 40 лет, обладая сильными дизайнерскими способностями, передовым оборудованием и профессиональным персоналом.Мы можем контролировать весь производственный процесс на нашем заводе, включая дизайн продукта, дизайн и производство пресс-форм, тестирование и проверку образцов, производство и экспорт продукции. Мы также экспортируем грузовики CKD&SKD и услуги технической поддержки нашим деловым партнерам.
Описание продукта
1, размер

Описание		Единица Значение	Параметр
Общая длина		мм	12650
Общая ширина		мм	2500
Общая высота		мм	3380
колесная база		мм	4425 + 1350
		мм		мм	2074/1834/1834
Общая сумма автомобиля в конфигурации путешествий		кг	29400
А XLE нагрузка	Передняя ось	кг	6600
	Задняя ось		22800
Модель двигателя			SC8DK280Q3
Двигатель Номинальная мощность		кВт / (R / MIN)	206/2200 206/2200
Двигатель Номинальный крутящий момент		N. м/(об/мин)	1112/1400
Макс. скорость движения		км/ч	75
Мин. скорость движения		км/ч	2,9
Мин. диаметр поворота		м	22
Мин. дорожный просвет		мм	260
Макс.Умение оценки		%	30	30
	16
Угол вылета		13
Дистанция 30 км / ч, полная нагрузка)		м	10	10

					л	37	37
Внешний уровень шума во время ускорения		дБ (а)		84


		дБ (а)

(L × W × H) мм

GD12A

1866×2400 / 2700x1839mm

2, Основные характеристики: с высококачественной технологией производства штамповки, сварки, покраски и сборки, он был оснащен креслом, пультом оператора, обогревателем и т. Д… Все необходимые компоненты для кабины крана XCMG.

3, спецификация

Продукт продукта

Продукт характеристики:

Кабины могут быть изготовлены по индивидуальному заказу в соответствии с требованиями, чертежами, образцами заказчика.

Наши кабины, изготовленные специально для наших европейских клиентов, сертифицированы CE.

Наши клиенты могут выбирать из широкого спектра комплектаций и марок.

Мы предоставим профессиональное решение и образец для проверки и подтверждения нашим клиентам перед коммерческим производством.

Мы также можем поставить широкий выбор деталей для кабин водителя для строительных машин и транспортных средств преобладающих марок.

Замечательная видимость: когда вы ее видите, вы понимаете, что это отличная видимость. Сидя в нашей кабине, вы поймете, что значит превосходная видимость.

Отопление и кондиционирование воздуха: Система климат-контроля имеет широкий диапазон регулировки температуры, чтобы обеспечить вам комфорт в экстремальных погодных условиях. Вентиляционные отверстия для обогрева и кондиционирования воздуха позволяют направить поток воздуха туда, где он нужен больше всего.

Эргономичная приборная панель: Какое бы дополнительное оборудование вам ни понадобилось, мы можем установить его как часть эргономичной компоновки приборной панели.

Комфорт: Превосходное сиденье с подвеской на компрессоре обеспечивает максимальный комфорт в течение долгих часов работы.Некоторые модели оснащены стандартным сиденьем Super Deluxe с подвеской, поясничной опорой и неограниченными возможностями адаптации для каждого оператора. Отрегулируйте сиденье относительно джойстиков именно там, где вам это нужно.

Мощный обогрев и вентиляция кабины, кондиционер – водителю обеспечены все возможные удобства.

Меньше шума и вибрации: прочная конструкция и материалы, поглощающие вибрацию. Мы минимизируем шум и делаем работу более приятной сверху донизу.

Подстаканник и место для хранения: носите свое снаряжение в ящиках для хранения и держите свой напиток в одном из двух больших держателей для стаканов.

напр. крыша, зеркало заднего вида, сборка, кожух двигателя, монитор, компьютерная плата, жгут проводов в сборе, панель кондиционера, радио, переключатель, электрические компоненты, кондиционер, сиденье, подвеска сиденья, левая и правая консоли, ручка в сборе, клапан КПП , дверь, дверная нажимная рама, световой люк, лобовое окно, замок на всю машину, стекло, серия уплотнений, внутренняя защита, паспортный замок, топливный бак.

Информация о компании

Что мы можем предложить:

1.Проектировать новые кабины грузовиков, оснастку различного назначения;
2. Разработка новой внутренней отделки и внешнего вида, оснастки;
3. Разработать новую оснастку для кабин и внутренней отделки;
4. Штамповка, покраска и сборка;
5. Производство внутренней отделки;
6. Модификация существующих кабин внешней и внутренней отделки;
7. Проектирование силовой передачи и тележки.

Крановая кабина также называется подъемной безопасной эксплуатацией, индустриальной эксплуатационной кабиной, блок управления тяжелой техникой, кабинами оператора крана, кабиной крана и т.д. .Кабина крана Qixing Hoist and Crane подвергается строжайшему контролю качества, такому как ультразвуковое тестирование, магнитопорошковое тестирование, тестирование проникновения жидкости, чтобы гарантировать, что каждый продукт находится в отличном состоянии.

Кабины для автокрана XCMG:

Кабина крана повышенной проходимости: Кабина крана XCR30, Кабина крана XCR35, Кабина крана XCR55L4, Кабина крана XCR55L5, Кабина крана XCR70, Кабина крана XCR90, Кабина крана XCR120, Кабина крана XCR30_Y, XCR35_Y

XCMG грубая Краны повышенной проходимости, обладающие превосходными характеристиками, могут двигаться по сложным дорожным покрытиям и обладают высокой приспособляемостью к бездорожью. Они могут использоваться для различных целей, обладают высокой эффективностью подъема и движения, а также обеспечивают удобную и быструю передачу груза без нагрузки.

25-тонный автокран XCMG QY25K5-I от производителя, производителя, фабрики и поставщика в Китае на ECVV.com

1.thhermal Изоляция

2.inside Открытое переднее окно для лучшего стекла Очистка

3. Специальная внутренняя живопись, которая уменьшает отражения и повысить комфорт оператора.

4. Крыша утеплена и покрыта звукоизоляционным материалом.

5. Рулонные жалюзи

6. Потолочные предохранительные ручки от стеклоочистителя позволяют производить большую чистку стекла.

7. Электрический поворотный пульт управления с сиденьем и рычажными регуляторами.

8.Сплит кондиционер

9. Сдвижные боковые стекла

10.

11. Добавляем конфигурация: кабина для всех кранов местности, краны грузовиков, краны гусениц, краны гусениц, краны из грузов, башенные краны и грузовые краны и т. Д.

Экспортные рынки:	Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия
Место происхождения:	Цзянсу в Китае
Детали упаковки:	Обнаженная упаковка

Краткие сведения

Особенность: Автокран
Название бренда: СКМГ
Максимум. Подъемная нагрузка: 25 тонн
Номинальная грузоподъемность: 25 тонн
Год: 2021
Сделать: 2021
Предоставленное послепродажное обслуживание: Инженеры доступны для обслуживания машин за границей
Гарантия: Гарантия один год
Номер модели: QY25K5-I
Охватывать: 6 М
Максимум. Высота подъема: 47,2 М
Номинальный подъемный момент: 961 КН.м
Применение: строительная площадка
Состояние: Новый

Технические характеристики

25-тонный автокран XCMG QY25K5-I

1. Краткое введение:

Ведущий Производительность: длина стрелы в полном выдвижении 39,5 м, производительность Лидирует в 5%. способность уклона составляет 40%, что делает машину хорошей дорогой Адаптивность.
уникальная U-образная стрела и вставная головка стрелы делают Грузоподъемность более сбалансирована, а подъем более плавный.
уникальная технология растяжения и втягивания предотвращает неправильная эксплуатация; растяжение и втягивание стрелы более безопасно и более Надежный.
система управления оптимизирована 8 патентами; Подъем, вращение и подъем стрелы выполняются легко и надежно.
Шесть уникальных технологий обеспечивают качество Гарантия, и сделать продукты сохранить высокую стоимость.
инновационная система стрелы использует встроенный блок, Вставная головка стрелы и восьмигранная стрела, обладающая отличной грузоподъемностью и Безопасные и надежные подъемные работы.
уникальная технология растяжения и втягивания позволяет избежать Изгиб основной трубы и цилиндра и поломка стрелы, вызванная Неправильная эксплуатация, повышение безопасности операций.
Восемь запатентованных технологий обеспечивают плавное, высокое Эффективность и энергосбережение при подъеме, вращении и подъеме стрелы Системы.
Используйте новый гидравлический двигатель с большим крутящим моментом. Отправная точка, делающая вторичный подъем более безопасным.
ограничитель крутящего момента оснащен цветным ЖК-дисплеем, реализующим интеллект диагностика неисправности. точность впереди отрасли.
гуманный дизайн делает кабину и кабину управления Более вместительный и простой в эксплуатации.
Шесть уникальных производственных технологий обеспечивают Высокое качество.

2. Технические параметры:

Описание 3 3 3 3 3		Блок	Параметр Значение
Общая длина		мм	12300


Общая ширина		мм	2500
Общая высота		мм	3350
Колесная база		мм	4425+1350
Трек		мм	2074/1834/1834
Всего ТС Масса в транспортной конфигурации		кг	31750
Ось Загрузка	Передний мост	кг	6550
Ось Загрузка	Задний мост	кг	25200
Модель двигателя			СК8ДК280К3
Номинальная мощность двигателя Мощность		кВт/(об/мин)	206/2200
Номинальная мощность двигателя Крутящий момент		Н. М/(об/мин)	1112/1400
Макс. Путешествовать Скорость		км/ч	80
Мин. Превращение Диаметр		м	22
Мин.Земля Клиренс		мм	275
Макс. Оценка Способность		%	40
Угол въезда		°	16
Отправление Угол		°	13
Торможение Расстояние (при 30 км/ч, полная загрузка)		м	≤10
Масло Расход на 100км		Л	≤37
Внешний шум Уровень при движении с ускорением		ДБ (А)	88
Уровень шума при Сидячее положение		ДБ (А)	90

Ⅱ . Главный Таблица технических данных для операции подъема
Макс. Общая номинальная грузоподъемность
т
25
Мин. Номинальный рабочий радиус
м
3
Радиус поворота хвостовой части поворотной платформы
мм
3065
Макс.Грузовой момент
Базовая стрела
КН.М
961
Полностью выдвинутая стрела
533
Полностью выдвинутая стрела + удлинитель
451
Размах выносных опор
Продольный
м
6
Боковой
10. 5
Высота подъема
Базовая стрела
м
10,5
Полностью выдвинутая стрела
39,2
Полностью выдвинутая стрела + удлинитель
47,2
Длина стрелы
Базовая стрела
м
10.4
Полностью выдвинутая стрела
39,5
Полностью выдвинутая стрела + удлинитель
47,8
Угол смещения стрелы
°
0, 15, 30
Время подъема стрелы
с
68
Время полного выдвижения стрелы
с
150
Макс. Скорость поворота
об/мин
2,5
Время выдвижения и втягивания выносных опор
Выносная опора
Расширение
с
35
балка
Одновременно
Втягивание
30
Одновременно
Выносная опора
Расширение
40
домкрат
Одновременно
Втягивание
35
Одновременно
Скорость подъема
Основная лебедка
Полная загрузка
м/мин
75
(однострочный
Без нагрузки
125
Вспомогательная лебедка
Полная загрузка
75
Без нагрузки
125
Уровень внешнего шума
ДБ (А)
≤122
Уровень шума в сидячем положении
ДБ (А)
≤90

Китай XCMG Подъемное оборудование 25-тонный 5-консольный гидравлический RC строительный кран Qy25K-II Производители, поставщики, фабрика, компания
Параметр
Грузоподъемность: 1 тонна ~ 16 тонн
Пролет крана: 2 м ~ 12 м или по индивидуальному заказу
9 высота: от 2 м до 12 м или по индивидуальному заказу
Подъемное устройство: канатная или цепная таль
Рабочий режим: A3
Источник питания: зависит от вашего источника питания
1. Колонна
Вертикальная стойка используется для поддержки и фиксации поворотного рычага консольного крана, а верхняя и нижняя опоры 2-тонного стрелового крана состоят из однорядных конических роликоподшипников, воспринимающих радиальные и осевые силы.
2. Вращающийся рычаг
Поворотный рычаг представляет собой комбинацию двутавровой балки и сварной опоры, и его роль заключается в обеспечении горизонтального движения электрической или ручной тележки и движения вверх или вниз электрической лебедки, и вращается вокруг колонны.
3. Опорный рычаг и редуктор
Опорный рычаг поддерживает вращающийся рычаг и увеличивает сопротивление изгибу и прочность вращающегося рычага. Ролик приводится в действие редуктором для реализации электрического вращения консольного крана.
4. Цепная электрическая таль
Цепная электрическая таль поднимает тяжелый предмет и перемещается горизонтально по вращающейся стреле. Чтобы узнать о его конструктивных характеристиках, обратитесь к руководству по эксплуатации цепной электрической тали.
5. Электрические части
Электрическая часть использует систему питания C-rail плюс плоский кабель, и работает низковольтное безопасное напряжение. Дверная кнопка фонарика используется для управления быстрым подъемом, быстрым опусканием, медленным подъемом, медленным опусканием и подъемом электрической цепной тали. Ходьба тележки и левое и правое вращение консольного крана, а также токосъемное кольцо в колонне обеспечивает мощность для произвольного вращения консоли.
Эксплуатация
1. Оператор должен быть знаком с конструкцией, характеристиками и методами работы консольного крана, и 2-тонный стреловой кран строго запрещается использовать при перегрузке
2. Перед использованием , оператор должен проверить и подтвердить, находится ли кнопка пуска в положении остановки и все ли электрические и механические части безопасны и просты в использовании.
3. Прежде чем поднимать заготовку, запустите пустую кабину, чтобы выполнить операцию без нагрузки.
Сначала необходимо выполнить следующие проверки:
A. Надежно ли кнопка управляет подъемом и ходом подъемника;
B. Есть ли во время работы посторонние звуки и запахи?
C. При подъеме заготовки подвешивание должно быть прочным и устойчивым. При подъеме вы должны сначала нажать кнопку, чтобы поднять тяжелый предмет, а затем поднять цепь. Поднимите проблему снова.
D. Необходимо поднимать тяжелые предметы в вертикальном положении.
E. Во время всего процесса подъема 2-тонному стреловому крану категорически запрещается поднимать объекты с высоты, а также строго запрещается любому человеку находиться непосредственно под объектами.
F Нельзя резко натягивать подъемную цепь во время вращения, чтобы предотвратить потерю контроля над инерцией в процессе подъема.
G. Категорически запрещается подвешивать в воздухе тяжелые предметы на длительное время.
H. Держите кнопку фонарика чистой и сухой.Не используйте фонарик, если на руке вода.
I. Если оператор обнаружит ненормальное явление во время использования, он должен немедленно остановиться и сообщить об этом обслуживающему персоналу для выяснения причины проблемы.
Мы приглашаем клиентов со всего мира посетить завод SEVENCRAN!
Сравнение преимуществ трех основных автокранов китайских марок
Руководство
: В настоящее время Китай постепенно вступает в эпоху машин, заменяющих человеческий труд.Возьмем в качестве примера автомобильные краны. От рабочей силы до кранов и автокранов, автокраны не только выполняют подъемную функцию кранов, но и могут непосредственно транспортироваться;
Различные функции объединены в одном, что делает его лучшим помощником в современных подъемно-транспортных операциях. В Китае существует более 1000 моделей автокранов и более 30 марок кранов. Давайте вместе узнаем о кранах нескольких брендов высокого класса.
№1: Кран-манипулятор XCMG
Кран-манипулятор XCMG
Марка 1 в Китае, краны XCMG имеют большую долю рынка, в настоящее время на ее долю приходится 70% доли рынка в Китае, что является относительно близким продуктом для людей;
Полный ассортимент кранов грузоподъемностью от 2 до 25 тонн, краны с прямой стрелой, краны со складной стрелой, опциональные краны с удлинителем стрелы с двумя насосами, краны серии XCMG K, краны серии M, краны серии G, интегрированный грузовик XCMG -навесной кран и т.д.;
Комплект запасных частей для кранов XCMG, гидравлическая система, передние и задние выносные опоры произведены XCMG Group, образуя полную производственную цепочку;
Материал стрелы такой же, как у автокрана XCMG, она изготовлена из марганцовистой стали и обладает высокой прочностью;
Качество кранов XCMG стабильно, основные компоненты не ремонтировались в течение 8 лет, частота отказов низкая;
Последний кран XCMG серии G будет полностью выпущен на рынок в 2019 году с U-образной стрелой и увеличенным радиусом действия.
NO2: Автокран Sany Palfinger
Кран-манипулятор Sany Palfinger
Кран совместного предприятия, объединяющий китайские и западные компоненты, использует импортные детали для основных компонентов, таких как гидравлические цилиндры, и имеет длительный срок службы;
Полные варианты, грузоподъемность крана от 3,2 тонны до 20 тонн, краны с прямой стрелой и складной стрелой могут быть выбраны и т. д.;
Стрела самая длинная. Стрела Sany изготовлена из высокопрочной стали.Стрела является самой длинной в отрасли. По сравнению с кранами XCMG того же тоннажа стрела Sany имеет длину 1,7 метра и более широкий рабочий диапазон.
Подходит для толпы. Начальная стоимость кранов Sany слишком высока. Есть больше единиц на выбор, и личный выбор, как правило, краны XCMG.
NO3: Кран-манипулятор для каменного угля
Каменный угольный кран-манипулятор
Заслуженный временем бренд, первая производственная площадка крана в Китае, с долгой историей, богатым производственным опытом и отработанными технологиями;
В 2018 году был разработан каменный угольный кран четвертого поколения. По сравнению с традиционным краном третьего поколения длина стрелы составляет около 1 метра, а грузоподъемность выше;
Ассортимент полный, грузоподъемность стрелы может составлять от 2 до 16 тонн с прямой стрелой или краном со складной стрелой, каменноугольный кран грузоподъемностью более 8 тонн может выбрать базовую стрелу и удлиненную стрелу, рабочий радиус отличается на 2 метра;
По сравнению с XCMG и Sany начальная стоимость выбора каменного угольного крана ниже.
Резюме: Краны XCMG, Sany и Stone Coal имеют свои преимущества.Послепродажное обслуживание и общенациональная гарантия, при самостоятельной покупке рекомендуется выбирать краны XCMG. Для штучных закупок вы можете выбрать краны Sany. Если учитывать цену, то можно выбрать краны Shimei. Угольный кран.
гидравлический кран установленный тележкой 25 тонн СКМГ, гидравлический кран
заграждения костяшки
Кран-манипулятор 25 тонн XCMG для подъема и перевозки грузов 8X4 LHD

Описание:

Кран-манипулятор 25 тонн XCMG для подъема и перевозки грузов 8X4 LHD
Кран-манипулятор
может поднимать и транспортировать все виды грузов, широко используется на транспорте, в гражданском строительстве (включая строительство, дорожное и мостовое строительство, коммунальное строительство, машиностроение и т. д.), оздоровление ландшафта, электроэнергетика и телекоммуникации, полевые работы, трубопроводный транспорт, каменная промышленность, погрузочно-разгрузочные работы в доках и перевозка грузов на большие расстояния. После установки дополнительного устройства его можно использовать для дорожно-транспортных происшествий и спасения на большой высоте.

Который может выбрать все виды брендов, таких как HOWO, Golden Prince, HOWO A7, Hohan, Engine
Мощность
составляет 266 л.с., 290 л.с., 336 л.с., 371 л.с. и так далее. Выбросы стоят от Евро 2 до Евро5.

Спецификация:

Кран-манипулятор 25 тонн XCMG для подъема и перевозки грузов 8X4 LHD
Шасси Модель
ЗЗ1317М3861В
Тип привода
8×4
Двигатель
WD615.87, 290 л.с.
Кабина
Удлиненная кабина HW76 (с одним спальным местом, кондиционером и двумя сиденьями нового типа)
Трансмиссия
HW15710 (10 вперед и 1 назад)
Передний мост
HF9 (1X9 тонн)
Ведущий мост
ХК16 (2С16Тонн)
Сцепление
гидравлический с пневматическим приводом
Обод/Шина
11.00R20
Колесная база
1800+3800+1350(мм)
Грузоподъемность
12 тонн (XCMG, HIAB или другой известный бренд)
Размер кузова
7200*2300*600 мм, снизу: 3 мм, сбоку: 1,5 мм
Высота подъема
14.5м
Габаритные размеры
11190×2500×3475 мм
Снаряженная масса
13040(кг)
Полная масса
31000 кг
Макс. скорость
95 км/ч
Цвет
Белый, красный, зеленый, золотой и так далее.

Применение:

Кран-манипулятор может широко использоваться на транспорте, в гражданском строительстве (включая строительство, строительство дорог и мостов, коммунальное строительство, механическое строительство)
машиностроение и др.), ландшафтная санитария, электроэнергетика и телекоммуникационная промышленность.

Конкурентное преимущество:

1) Приняты импортные гидравлические насосы, клапаны и другие гидравлические компоненты, запорные микропродукты для обеспечения безопасности и долговечности
2) Изделие изготовлено из сварки высокопрочных стальных листов, повышает прочность конструкции, уменьшает вес двигателя, значительно улучшая грузоподъемность
3) Изгиб шестигранника, образующий стрелу, уменьшает горизонтальную тряску, делает работу более безопасной; Вращающееся устройство изготовлено из высококачественной поворотной опоры и редуктора, что делает действие более гибким и плавным.
4) Внешняя пескоструйная обработка бака, внутренняя антикоррозийная обработка, Внешняя поверхность покрывается улучшенной полиуретановой краской, красивый внешний вид
5) Высокое распыление спереди и сзади не является обязательным, функция распыления водяной струи, вращение на 360 градусов,
Наклон вверх и вниз на 150 градусов. Опции: небольшой насос, распылительная катушка для инсектицидных садовых деревьев, цветов
и растения
6) со всеми видами моделей грузовиков, которые могут удовлетворить ваши требования
7) ключевые детали используют самые передовые в мире технологические продукты
8) на основе мощной технической поддержки и технологий высшего уровня делают грузовики высококачественными и
надежнее
9) конкурентоспособная цена, рентабельность
10) быстрая и эффективная поставка запасных частей делает вас более удобным
11) быстрое время доставки, мы можем организовать производство в соответствии с вашими потребностями точно и быстро
12) профессиональная процедура импорта и экспорта, повышение эффективности таможенного оформления

запчасти для кранов Kato Основанная в 1895 году, компания Kato Crane Parts занимается инновациями. → Запчасти для кранов Като. Обширный склад запасных частей ALL помогает клиентам избежать простоев и поддерживает работу оборудования на полную мощность как можно дольше. Модель №. Автозапчасти. Список деталей. комацу ихи. Запчасти Kato Cranes в Великобритании Компания Kranlyft UK выпустила заявление, разъясняющее текущую ситуацию с запчастями для Kato Cranes в Великобритании и Ирландии. У нас есть запасные части для таких производителей, как: Zoomlion, Ormig, Tadano Faun, Manitowoc, Liebherr, Terex, Grove, Coles, PPM, Kato и т. д. ZALZALAH PARTS специализируется на запасных частях для кранов Kato, Tadano, P&H, Kobelco и XCMG.КТВ02-007. Посмотрите, что мы приготовили для вас! Посмотреть все. 50 долларов США. КС2. могут быть поставлены опорно-поворотные устройства для всех кранов. Автокран KATO NK-300E-V Каталог запчастей. KATO KRM-13H ROUGH TERRAIN Тысячи запчастей для вездеходных кранов Tadano доступны по всему миру. 109 12600000. Рейтинг отсутствует. Козловые краны (20) Грейферные краны-погрузчики (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны-погрузчики с вилочными захватами (28) Пьедестал-краны (1) Краны Pick & Carry (28) Кольцевые краны (2) Краны для пересеченной местности (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Запчасти для кранов Kato тележки. 2021-09. 502 лайков · 2 говорили об этом · 2 были здесь. Коробка Приобретите наш ассортимент городских кранов Kato. Автокран КАТО НК-300ВР Руководство по эксплуатации. ком. За прошедшие годы мы зарекомендовали себя как дилеры в основном оригинальных и некоторых оригинальных запчастей, а также поставщики качественных бывших в употреблении кранов TADANO и KATO. Козловые краны (20) Грейферные краны-погрузчики (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны-погрузчики с вилочными захватами (28) Пьедестал-краны (1) Краны Pick & Carry (28) Кольцевые краны (2) Краны для пересеченной местности (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Тележка Свяжитесь с нами для деталей двигателя экскаватора Kato и деталей двигателя крана Kato электронная почта: EngineParts@Heavy EquipmentRestorationParts .Эти изделия изготавливаются из материалов, которые легко разлагаются. Если вы представляете компанию, которая ищет запасные части для кранов, чтобы вернуться к работе, вам может быть важно найти надлежащего поставщика запчастей для кранов, который может удовлетворить потребности вашего бизнеса. КАТО-КРАН ЗАПЧАСТИ . Поворотный кулак Като 203-50505000. 10 назад. Повышенной проходимости . Звонок бесплатный. Чтобы узнать, какие детали будут пополнены в ближайшее время, нажмите кнопку ниже (обновления не в режиме реального времени, но мы постараемся быть максимально точными, когда это возможно)! Обратите внимание: в связи с изменениями в правилах взимания НДС Kato USA больше не сможет принимать заказы от клиентов в Великобритании с 1 января 2021 года.Като Арм Накл. Kato NK 250 E-V – – технические характеристики и руководства по эксплуатации Оптовые запасные части для кранов Kato ☆ Найдите 4 запасных части для кранов kato от 4 производителей и поставщиков на EC21. С помощью этих оригинальных заводских руководств по запасным частям техник может легко найти любой номер детали и правильную деталь, встречающиеся в работе вашего экскаватора Kato. Модели: Экскаватор HD1023III [S/N 8289～]. СКАЧАТЬ СЕЙЧАС Если у вас нет членства, используйте кнопку «Купить». com/product/kato-sr-250sp-rough-terrain-crane-parts-list-manual-pdf-download/Kato SR-250sp Руководство по перечню запасных частей для крана повышенной проходимости — P 2008 KATO NK-550VR 55T CRANE — Полностью гидравлический автокран Максимальная номинальная грузоподъемность: 55 т x 3. Закажите через Whatsapp, процесс будет простым SeqNo. Parts Supply поставляет запчасти для кранов Tadano Faun, запчасти Tadano Faun и запчасти для кранов Tadano Faun. флот поддержки продукта. КТВ02-009. Закрутка на байпасе для тележки Мицубиси крана Като экскаватора Кобелько ME014838 Фильтр смазки Характер продукции Имя деталя O-2182 Тип Масляный фильтр OEM НЕТ. Козловые краны (20) Грейферные краны-погрузчики (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны-погрузчики с вилочными захватами (28) Пьедестал-краны (1) Краны Pick & Carry (28) Кольцевые краны (2) Краны для пересеченной местности (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Руководство по троллейному крану като, руководство по крану като Поставщики и руководство в формате PDF дает базовую информацию о гидравлике Kato экскаватор и функции, разборка и сборка, регулировка, обслуживание.0 метров Мощность двигателя: 258кВт/2, 100мин В рабочем состоянии, Каталог запасных частей и руководство по эксплуатации для колесного крана КАТО. 203-50505000. 366-323-40000 | КЛАПАН СЦЕПЛЕНИЯ, ЛЕБЕДКА | TADANO TL200M3 · Добавить в список желаний. 609 28
1. Детали кранов Kato доставляются в соответствующие места как для новых, так и для бывших в употреблении моделей кранов Kato. Телефон: 269 673 1638 Факс: 269 673 7226 Текст: 269 760 8652 Heavy Equipment Restoration Parts LLC 4730 118th Ave Fennville Michigan 49408 USA Веб-сайт: www Wholesale Kato Crane Spare Parts ☆ Найдите 4 запчасти для кранов kato от 4 производителей и поставщиков на EC21 .Чтобы идти в ногу с постоянно меняющимися рынками и быстро развивающимися технологиями, Kato разрабатывает строительное и промышленное оборудование, в том числе мобильные и гидравлические краны. Расположен в США с доставкой также в Канаду и страны Карибского бассейна Детали двигателей Mitsubishi для тяжелой техники Детали двигателей Nissan для тяжелой техники Детали двигателей Hino для тяжелой техники Прокладки, уплотнения, медные уплотнительные шайбы, шпильки, гайки, болты, Shinko Crane предлагает широкий ассортимент запасных частей для кранов Kato, которые могут пригодиться.
Спросите в WhatsApp Данный каталог запчастей предназначен для крана повышенной проходимости KATO SL-600 (KR-50H-L). Автокран Като. поставка запчастей для кранов kato. подробнее детали крана для гусеничного крана, феррокрана, автокрана, вездехода. подшипники качания экскаватора и крана руководство по крану като, руководство по крану като Поставщики и руководство в формате PDF дает базовую информацию о гидравлическом экскаваторе като и его функциях, разборке и сборке, регулировке, техническом обслуживании. 99 доставка. 00 / шт. Марка/модель лебедки Kato NK 500.Kato Crane Parts, Мы поставляем запасные части Kato OEM-качества, интернет-магазин запасных частей Kato. Детали Kato Engineering Inc NSN. 7м3 и так далее. Группа KATO расширила линейку продукции гусеничных кранов с приобретением IHI Construction Machinery Limited. Подержанный кран Оригинальный строительный кран KATO NK800E 80T Мин. Запчасти для кранов Като. Быстрый просмотр. 000. Их производительность, надежность и известная ценность при перепродаже лидируют в отрасли. кобелько. Товар на странице. Срок поставки. UrParts связывает покупателей с поставщиками как новых запчастей Kato, так и бывших в употреблении запчастей Kato.ZALZALAH PARTS специализируется на запасных частях для кранов Kato, Tadano, P&H, Kobelco. При обращении к нам за деталями двигателя, пожалуйста, пришлите нам полный номер модели крана. НК-300ВР. Как официальный поставщик запасных частей для кранов Tadano, мы предоставим вам необходимую деталь, будь то нестандартная секция стрелы или шланг или фильтр для ежедневной замены. Страна. Уважаемый господин или госпожа. PayPal: wendyzhu1125@yahoo. Купить Японский мобильный кран KATO Crane 100т.产品具有多功能、强动力、省油、安全、环保的 Электронный каталог запчастей (Tadano LinkOne EPC) содержит полную информацию о запчастях для всех Tadano, мобильных кранов, строительных и всех Tadano .заработал репутацию благодаря опыту Запчасти для кранов Джакарта, Индонезия, запчасти для тяжелого оборудования, Вашингтон: 0812-1999-5774 Насос рулевого управления utk Crane NK800 Kato 80t. Каталог запчастей. Импорт и экспорт Мы импортируем и экспортируем различные аксессуары и запчасти для тяжелой техники, чтобы удовлетворить неотложные потребности наших клиентов. com альтернативный адрес электронной почты: EngineParts2@gmail. 000,00. Одной из рекомендаций является то, что серия Pocket Line имеет улучшенный механизм, который обеспечивает лучший опыт вождения на большой низкой скорости.Опираясь на обширный опыт, мы способствуем предложению высококачественных запасных частей и ремонтных услуг для автокранов Kato. : 4211003->, PDF: Каталог запчастей Запчасти для кранов Kato, Запасные части для мобильных кранов Kato, Запасные части для кранов Kato производитель / поставщик в Китае, предлагающий высококачественные запасные части для автокранов Nk50 Nk70 Kato, Колесный экскаватор Hyundai от 15 до 20 тонн Колесный экскаватор 21 тонна , Hyundai Фронтальный погрузчик 5т Цена HL665L с ковшом 2. Категория товара / Группа, Крановые детали и оборудование.КТВ02-008. широкий ассортимент деталей и узлов индикатора безопасной нагрузки крана, включая kato acs и tadano aml. 95. 加藤中骏携主力机型亮相2021上海微挖大会. Гарантия до 5 лет. Посетите каталог и отправьте свое предложение Tadano Faun. 160-61017000 МАНОМЕТР. 109-10700011-1. эйзагрузки. 052-41508030. Козловые краны (20) Грейферные краны-погрузчики (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны-погрузчики с вилочными захватами (28) Пьедестал-краны (1) Краны Pick & Carry (28) Кольцевые краны (2) Краны для пересеченной местности (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Тележка · запчасти для кранов kato, детали для кранов, детали для гусеничных кранов, запчасти для гусеничных кранов, кран Hitachi части В области строительства всегда важно уделять первостепенное внимание безопасности.Для работы с комплектом руководств следует использовать Adobe PDF Reader. сумитомо. роща.产品中心. 00-135 000. Цена 30р. Произведенный на заводе Ибараки в Японии, этот завод считается первым заводом в отрасли, который внедрил систему производственной линии для производства кранов, этот завод является одним из них. Запасные части для кранов повышенной проходимости Kato. Краны от дилеров по всему миру. Като был новатором в области новейших технологий, разрабатывая ряд мобильных кранов, строительного и промышленного оборудования для удовлетворения потребностей постоянно меняющегося рынка.При этом Shinko Crane предлагает широкий ассортимент запасных частей для кранов Kato, которые могут пригодиться. Единственные агенты по запасным частям в Новой Зеландии для кранов Kato, Terex и Franna, мы храним большой ассортимент запасных частей, хранящихся централизованно в Веллингтоне. Цвет. KATO Поставщик запасных частей для кранов в Малайзии и Сингапуре. 00. Поговорите с нашими специалистами по кранам. Козловые краны (20) Грейферные краны-погрузчики (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны-погрузчики с вилочными захватами (28) Краны-пьедесталы (1) Краны Pick & Carry (28) Кольцевые краны (2) Внедорожные краны (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Тележка Ассортимент кранов Kato включает городские краны, гидравлические автокраны и краны для пересеченной местности. 00 USD/Set руководство по крану kato, руководство по эксплуатации крана kato Поставщики и руководство в формате PDF дают базовую информацию о гидравлическом экскаваторе Kato и его функциях, разборке и сборке, регулировке, техническом обслуживании. Факс +971-4 Обширный склад запасных частей ALL помогает клиентам избежать простоев и поддерживать работу оборудования на полную мощность как можно дольше. Полная информация о компании. Этот каталог представляет собой файл PDF. В процессе мы гордимся тем, что. Мы не просто продаем запчасти, мы продаем решения. — поставка оригинальных запчастей zf! руководство по крану kato, руководство по эксплуатации крана kato Поставщики и руководство в формате PDF дает базовую информацию о гидравлическом экскаваторе Kato и его функциях, разборке и сборке, регулировке, техническом обслуживании.Мобильный. Kato Crane Cord Reel-Cable Drum-709-14600012. Получите мгновенное предложение по компонентам NSN Kato Engineering Inc, таким как 004-60285-00, 008-20029-00, 012-63499-69, 012-95409-35, 036-1009-31. С момента выхода на зарубежный рынок в 1950-х годах компания Kato расширялась и набирала обороты. Все эти удивительные запасные части для кранов Kato бывают разных размеров, объемов и длин. зарекомендовавший себя экспертами КАТО СР-250ВР (КР-25Н-В5) (КР-25Н-В6), каталог оригинальных запчастей для кранов повышенной проходимости, PDF, Каталог запчастей КАТО СР-250ВР Запчасти для кранов.Списки деталей: прокладки, уплотнения, медные уплотнительные шайбы, детали двигателя крана Kato — Детали двигателя экскаватора Kato. Като Воздушный сапун 999-60429010. KATO установила свое качество и опыт с 1895 года и до сих пор занимает видное место среди своих современных производителей кранов в стране и за рубежом. Рефкод: TA704381. Части. ООО «Глобальные машины и промышленные решения». 3950008 Като-кран: 3950009 SR700LS, MS200 KATO SR700LS, кран MS200. Японский основной популярный бренд 4. Получите гидравлику, детали двигателя, фильтры, уплотнения и многое другое для вездеходных кранов Kato SR 700 L 4×4, SR 300 L 4×4, CR 350 Ri, CR 130 Ri, KR 300 4×4 почти всех годов выпуска. изготовления легко.Списки деталей: прокладки, уплотнения, медные уплотнительные шайбы, детали кранов Kato доступны по всему миру в компании Crane Spare Parts. Китайский башенный кран Китайский мобильный кран Китайский гусеничный кран. Наименование продукта Категория Производитель оборудования Модель P/N; 42388: ВАЛ В СБОРЕ: Другое: Вездеходный кран: KATO: ВИНТ: 109-11800001: 42387: КОМПЛЕКТ УПЛОТНЕНИЙ; ЦИЛИНДР KATO Гидравлический экскаватор HD1023III Руководство по запчастям. Заказ: 1 комплект Цена на условиях ФОБ: 130 000. 20 дней после получения предоплаты. ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА. 5 долларов. С помощью мануала пользователи могут быстро и легко настроить работу крана Като, устранить неполадки, выбрать необходимые запчасти и решить любые возникающие проблемы.Результаты 1 — 83 из 83 Найти полную информацию о компании, которые предоставляют Поставщики запчастей для кранов Kato в ОАЭ. С помощью этих оригинальных заводских руководств по запасным частям техник может легко найти любой номер детали и правильную деталь, встречающиеся в работе ваших моделей кранов Kato: кран SR-250sp. Kato Arm Knuckle 183-50503000 2008 KATO NK-550VR 55T CRANE — полностью гидравлический автокран Максимальная номинальная грузоподъемность: 55T x 3. 2017 Kranlyft UK выпустила заявление, разъясняющее текущую ситуацию с запчастями для кранов Kato в Соединенном Королевстве и Ирландия.Автокран КАТО НК-300ВР Каталог запчастей. ☆ Выберите качественных производителей, поставщиков и экспортеров запасных частей для кранов като сейчас — Запасные части для кранов EC21. Детали крана KATO 2010: комплект уплотнений для ремонта цилиндра телескопической стрелы, комплект уплотнений для ремонта цилиндра деррика, комплект уплотнений для ремонта цилиндра горизонтальной выносной опоры ОСНОВНАЯ ИНФОРМАЦИЯ. HD450V-2 HD700 HD550 HD250 Части гидронасоса HD800-7 HD820R HD820V HD900 HD921-3 Запасные части гидронасоса крана для Kato. ЧАСТИ ОБОЛОЧКИ RS11 КАТО СТИЛЬ ATLAS HO МАСШТАБ RS-11.Все эти очаровательные запасные части для кранов като бывают разных размеров, объемов и длин. West Crane Services также является уважаемым агентом в Виктории по продаже многих типов кранов и лебедок, что позволяет нам обслуживать и поставлять запчасти для многих типов кранов, подъемников и лебедок, таких как Kito, Beaver и Hydromech, просто чтобы назвать некоторые, в том числе: Мы поставляем запчасти для кранов для Kato, Tadano, Kobelco, P&H, IHI, Hitachi, Sumitomo, Manitowoc, Grove, Terex, Demag, American Hoist Будь то поставка наших гусеничных тележек для нефтегазовой промышленности, Mini. Kato Works объявила о продаже своего SR250Ri Premium в марте 2013 года, и это был первый случай, когда их кран повышенной проходимости использовал систему карт IC. Ваш бизнес зависит от надежности вашего поставщика, т.е. Мы сохраняем свое имя в качестве специалиста по кранам и поставщика запасных частей для кранов. Если вы сомневаетесь в получении правильной детали, напишите нам по электронной почте. краны КАТО; краны KOBELCO; краны АСЕ; краны LINKBELT; Краны GROVE обладают более чем 60-летним опытом производства запасных частей для мобильных кранов.лорейн демаг. Козловые краны (20) Грейферные краны-погрузчики (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны-погрузчики с вилочными захватами (28) Пьедестал-краны (1) Краны Pick & Carry (28) Кольцевые краны (2) Краны для пересеченной местности (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Тележка Мы поставляем запчасти для кранов для Kato, Tadano, Kobelco, P&H, IHI, Hitachi, Sumitomo , Manitowoc, Grove, Terex, Demag, American Hoist Данный каталог запчастей предназначен для крана повышенной проходимости KATO SL-600 (KR-50H-L). Упаковка. Телефон: 269 673 1638 Факс: 269 673 7226 Текст: 269 760 8652 Heavy Equipment Restoration Parts LLC 4730 118th Ave Fennville Michigan 49408 USA Веб-сайт: www Независимо от того, поставляет ли она наши гусеничные тележки для нефтегазовой промышленности, Mini. Найдите поставщиков брендов KATO в Катаре с помощью онлайн-каталога Qatar Oil and Gas. тадано. (Русский язык). Запчасти и аксессуары для кранов. хитачи . Kato также производит ряд мобильных кранов грузоподъемностью от 8 до 500 тонн. Запчасти для двигателей кранов Kato Запчасти для двигателей экскаваторов Kato Расположены в США с доставкой в Канаду, страны Карибского бассейна и по всему миру.Като гордится тем, что является новатором новейших технологий. Купить Ремкомплект двигателя PANGOLIN 6D15 для автокрана Kobelco Kato Запчасти для экскаватора Mitsubishi Engine Excavator, 3 месяца гарантии: комплекты прокладок двигателя Каталог запчастей в формате PDF содержит информацию о запасных частях, таблицы с деталями и аксессуарами, подробные списки запчастей для крана повышенной проходимости Kato SL-600 (КР-50Н-Л). Телефон +971-4-2535073. Наш офис находится в Шанхае, и у нас есть двор в Шанхае, поэтому все оборудование находится в Шанхае.3950010 ACS, SR300LS, MS200 Мы специализируемся на запчастях для кранов Kato и Tadano, запчастях для кранов Kobelco, запчастях для кранов P&H, запчастях Hitachi и Sumitomo и т. д. Запчасти для двигателей кранов Kato Запчасти для двигателей экскаваторов Kato Расположены в США, доставка также доступна в Канаду, Карибского бассейна и во всем мире. международные процессоры лазерного света и водной промышленности из Ирана. ЗАПЧАСТИ И ОБСЛУЖИВАНИЕ. com Запасные части для кранов повышенной проходимости Kato Запросите тысячи запасных частей для кранов повышенной проходимости Kato у дилеров по всему миру.Запчасти для кранов Kato были основаны как частное предприятие в 1895 году. Каталог запчастей представлен в формате PDF, поэтому для работы с PDF-файлом необходимо установить Adobe PDF Reader. высококачественная, компактная строительная техника, работающая более 25 лет. 2-15-метровая стрела, главная и вспомогательная лебедки, установленные на 8 x 4 Faw CA5425 Joz Carrier, 10-скоростная трансмиссия, 2 человека в закрытом корпусе Детали крана Liebherr Terex Kato Kobelco Tadano Hitachi Sumitomo, Чанша. Мы также предлагаем запасные части и пакеты услуг с фиксированной ценой.Эти краны рассчитаны на класс грузоподъемности от 120 до 200 тонн, и благодаря широкому ассортименту существует множество моделей, которые могут работать в ограниченном пространстве. История компании KATO как производителя качественных кранов, продуктов и услуг сделала ее первопроходцем в крановой отрасли. Поставка новых компьютеров Kato Crane в продаже! Если вы заинтересованы, пожалуйста, свяжитесь со мной в ближайшее время!!! Тел/Whatsapp/Wechat: +86 13611856960. Для поддержки, запасных частей, новых и бывших в употреблении кранов Kato не ищите ничего, кроме как Rivertek Services Ltd. Поставка компьютеров для кранов и запасных частей.Кран-манипулятор для пересеченной местности KATO CR-100 Каталог запасных частей: KTW03-002: CR-130Rf Мы специализируемся на деталях кранов Kato и Tadano, частях кранов Kobelco, частях кранов P&H, частях Hitachi и Sumitomo и т. д. NK-450B-V. Кол-во 2017 Такой авторитетный поставщик, как мы, должен обладать знаниями и опытом, необходимыми для того, чтобы вы получали нужные детали. Спросите в WhatsApp Kato Engineering Inc NSN запчасти. Производители этих удивительных {Keyword} имеют огромный опыт в производстве запасных частей для като-кранов самого высокого качества.В данном каталоге запчастей представлены иллюстрации, схемы, схемы, помогающие выполнять процедуры установки, сборки и разборки деталей Като. Будьте первым кто оценит этот продукт. Список запчастей Terex Demag, Liebherr, Manitowoc, Grove, Kato, Tadano, Sumitomo, Hitachi, Kobelco, P&H. Като Воздушный сапун. Ассортимент кранов состоит из городских кранов, гидравлических автокранов и кранов повышенной проходимости. KATO Гидравлический автокран NK-550VR KATO Гидравлический автокран NK-550VR Применимый серийный номер Kranlyft был дистрибьютором Kato Cranes в Великобритании и Ирландии, продавая краны примерно до 2000 года, когда Kato столкнулся с проблемами омологации двигателей в Европе.Вы член? СКАЧАТЬ СЕЙЧАС Если у вас нет членства, используйте кнопку «Купить». Нет рейтинга SeqNo. 2010 Запчасти для кранов поставляются по всему миру как для новых моделей кранов Kato, так и для старых моделей кранов Kato, включая гидравлические краны Kato для пересеченной местности, Kato. Наша общенациональная сеть руководств по запчастям для кранов ph посвящена DEMAG. KATO предлагает множество деталей и стрелочных переводов очень маленького размера, что позволяет создавать макеты меньше формата A2 (325 мм x 573 мм). 3950010 Запчасти для кранов ACS, SR300LS, MS200 Kato Cranes в Великобритании Компания Kranlyft UK выпустила заявление, разъясняющее текущую ситуацию с запчастями для кранов Kato в Великобритании и Ирландии.Запчасти для кранов подходят для таких продуктов, как гидравлические краны повышенной проходимости Kato, вездеходные краны Kato, гидравлические автокраны и городские краны. Электронная почта: wendyzhu1125@yahoo. Руководство по эксплуатации крана Seal kato, руководство по эксплуатации крана kato Поставщики и руководство в формате PDF содержат основные сведения о гидравлическом экскаваторе Kato и его функциях, разборке и сборке, регулировке, техническом обслуживании. 303-66140000. Aselkon kato nke на шасси KATO Specifications nke б/у японский кран-манипулятор. Читать далее. Нет оценок Кран KATO SR-250sp, инструкция по запчастям.Чтобы соответствовать требованиям постоянно меняющегося рынка, Kato Cranes разрабатывает ряд мобильных кранов, строительного и промышленного оборудования. Kato Arm Knuckle 183-50503000 https://www. Внедорожные краны · Краны Cityrange · Вездеходные краны · Автокраны · Гусеничный кран · Экскаваторы · Мини-экскаваторы · Гусеничные тележки KATO ОАЭ · KATO — Аксессуары, кузовные детали, запасные части и детали двигателя для грузовиков и кранов · KATO — Строительная техника · KATO — Запчасти для кранов · KATO — Запчасти.руководство по крану kato, руководство по эксплуатации крана kato Поставщики и руководство в формате PDF дает базовую информацию о гидравлическом экскаваторе Kato и его функциях, разборке и сборке, регулировке, техническом обслуживании. Показано 25–36 из 37 результатов. Запчасти для кранов Kato поставляются по всему миру как для новых моделей кранов Kato, так и для старых моделей кранов Kato, включая гидравлические краны повышенной проходимости Kato, гидравлические вездеходные краны Kato, гидравлические автокраны Kato и городские краны Kato. Также множество вариантов моделей железных дорог для игры. Кран КАТО 20 июн.ТАДАНО. 309-6939000 KTAO Китай, поставка KATO CRANE PARTS 309-6939000 КОМПЛЕКТЫ УПЛОТНЕНИЙ, ДЕТАЛЕЙ ДВИГАТЕЛЯ, КОМПЛЕКТ УПЛОТНЕНИЙ ДЛЯ МАШИН, O УПЛОТНЕНИЯ KATO NK200BE ЧАСТИ КРАНА 309-6939000 КОМПЛЕКТЫ УПЛОТНЕНИЙ Дешево, купить качество напрямую из Китая Поставщики: в наличии соленоидные катушки Kato. AC 100 CRANE OPERATOR MANUAL MANUAL CRANE KATO NK 500E V. Детали кранов, которые мы производим, рассчитаны на долгий срок службы и отличаются безупречным качеством. Крупп/. Эксплуатационная масса. Под девизом «Инновации для будущего» компания KATO производит краны повышенной проходимости грузоподъемностью от 13 до 70 тонн.хорошо тебе провести время. Козловые краны (20) Грейферные краны-погрузчики (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны-погрузчики с вилочными захватами (28) Краны-пьедесталы (1) Краны Pick & Carry (28) Кольцевые краны (2) Внедорожные краны (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Тележка KATO зарекомендовала себя с 1895 года как качество и опыт и до сих пор занимает видное место среди своих современных производителей кранов в дома и за границей. KATO Руководства по техническому обслуживанию и каталоги запчастей Мгновенная загрузка Kato Crane Manual Приобретение книг по эксплуатации kato Crane сейчас не является вдохновляющим средством. Крановые катушки. Стандарт/ОЕМ. Артикул. Я г-н Мехрдад Раджаби, генеральный директор. Реле давления воздуха Като. Китайские производители запчастей Kato — выберите высококачественную продукцию Kato Parts 2021 года по лучшей цене от сертифицированных китайских поставщиков W Parts, Other Parts, оптовиков и фабрик на «Сделано в Китае». Запчасти для кранов Kato Мы поставляем оригинальные саперы для кранов марки Kato, а также проводим капитальный ремонт кранов Kato повышенной проходимости, пересеченной местности и грузовиков. Запчасти для кранов Tadano в Тампе, Орландо, Майами, Джексонвилле, Уэст-Палм-Бич и других городах по всей Флориде · Возврат гидравлического масла фильтры · Бак для гидравлического масла AL ZALZALAH является международно-признанным дилером/поставщиком запасных частей для кранов, базирующимся в ОАЭ. 0 метров Мощность двигателя: 258 кВт/2, 100 мин. В рабочем состоянии, Gregsons at (08) 9358 1766 — 2008 Модель Kato NK-550VR Полностью гидравлический автокран 2008 Kato Модель NK-550VR Полностью гидравлический автокран, грузоподъемность 55 тонн, 11 м — 43 м 5-секционная гидравлическая телескопическая стрела коробчатой формы, 2-секционная откидная стрела с телескопической иглой, 9,00 долларов США за комплект. Могут быть поставлены опорно-поворотные устройства для всех кранов. 28 назад. 0M Максимальная длина стрелы: 43. KATO SR-250VR (KR-25H-V5) (KR-25H-V6), кран повышенной проходимости, каталог оригинальных запчастей, PDF, KATO SR-250VR Каталог запчастей Козловые краны (20) Грейферный погрузчик Краны (2) Подъемные лебедки (3) Шарнирные краны с поворотной стрелой (91) Мини-краны (13) Мобильные портовые краны (1) Краны с вилочным погрузчиком (28) Пьедесталные краны (1) Краны Pick & Carry (28) Кольцевые краны (2) ) Краны для пересеченной местности (1098) Автокраны для сервисных механиков (5) Знаковые краны (4) Башенные краны (120) Руководство по эксплуатации троллейного крана като, руководство по крану като Поставщики и руководство в формате PDF дает базовую информацию о гидравлическом экскаваторе Като и функциях, разборке и сборка, регулировка, обслуживание. 14 долларов. Запчасти для кранов Все типы кранов Запчасти для двигателей кранов Kato — Запчасти для двигателей экскаваторов Kato Расположены в США с доставкой также в Канаду и страны Карибского бассейна Детали двигателей для кранов Kato, Расположены в США, Доставка запчастей доступна в США, Канаду, страны Карибского бассейна и по всему миру. Добавить в корзину. Наша компания работает над музыкальным Танцующим фонтаном и импортом коммерческих товаров для гостиничного оборудования. Свяжитесь с нами для деталей двигателя экскаватора Kato и деталей двигателя крана Kato по электронной почте: EngineParts@Heavy EquipmentRestorationParts.机王出品，KATO加藤首台HD25V5成功下线 · 10. KATOSCE. Специализируюсь на Kato, Tadano, P&H, Kobelco. Каталог запчастей предназначен для работы на персональном компьютере с ОС Windows и Mac. Наименование продукта Категория Производитель оборудования Модель P/N; 42388: ВАЛ В СБОРЕ: Другое: Вездеходный кран: KATO: ВИНТ: 109-11800001: 42387: КОМПЛЕКТ УПЛОТНЕНИЙ; ЦИЛИНДР Компьютерные краны снабжения и запасные части. Просмотрите список деталей на сайте Just NSN Parts. Показано 1–12 из 37 результатов. В наличии. Крановые запчасти. Мы поставляем оригинальные, OEM и запасные части для различных кранов, 24 марта.Спросите в ватсап. SIO365 поможет вам получить список лучших като в США, Великобритании, Европе и мире. Оплата: Western Union/Moneygram: Фамилия: Чжу / Имя: Юэ Мэй. KATO Условия оплаты L/C,T/T Способ производства Договорная Доставка / Время выполнения Договорная / Договорная Ключевое слово kato кран, мобильный кран, кран 500 крон, 50 тонн оригинальный японский kato пересеченной местности Категория краны Бесплатно скачать Kato KR25H-V8 (SR250Ri) диаграммы нагрузки. детали двигателя и трансмиссии cummins — General Motors — Deutz — John Deere — nissan — mitsubishi (fuso) — isuzu — hino — твин-диск — эллисон — кларк.☆ Выберите качественных производителей, поставщиков и экспортеров запасных частей для кранов като — EC21 Kato Crane Cord Reel-Cable Drum-709-14600012. Место, Сассенхайм. С момента, когда вы узнаете о проблеме, и до того, как ваша машина снова будет работать, мы здесь, чтобы обслуживать вас быстро, легко и честно, предлагая более десяти тысяч запасных частей OEM-качества. Кран оснащен 4-секционной стрелой SUPERBOOM и новейшей технологией E-Jib. Экскаваторы для сдачи в аренду или Бетонные тележки для строительных компаний; КАТО-ЧЕС ставит.Запросите запчасти для вашего RTF 40-3 (9,6 т), ATF 100G-4, ATF 220G-5, ATF 90 G 4, Наши оригинальные запасные части для кранов Tadano и Demag помогут вашей компании и вашим кранам просматривать наши вездеходные и мануалы по запчастям для гусеничных кранов. Обновить листинг. 999-60429010. Мы даже можем помочь с трейд-инами. Руководство по эксплуатации и обслуживанию. 420 долларов. Оборудование и инструменты, Машины и инструменты. Добавить в список желаний Добавить к сравнению. Получите дополнительные характеристики и информацию о Kato KR25H-V8 (SR250Ri). запчасти для крана като
.
