JCB 4cx — мощный и максимально точный в действии экскаватор-погрузчик

JCB 4CX – высокопроизводительная модель от британской компании, которая выпускает погрузочную технику. Рассматриваемая модель – экскаватор-погрузчик, рассчитанный на широкий спектр задач. Машина выглядит стильно и внушительно, и при этом отличается весьма компактными размерами. Техника прошла весь комплекс заводских испытаний, подтвердивших высокую надежность и долговечность машины JCB 4CX. Данный аппарат, как и другие модели JCB, поставляется во многие страны мира, где он пользуется высоким спросом – не только в новом, но и поддержанном состоянии. В этой статье собраны основные технические особенности JCB 4CX, возможности и стоимость данной модели.

Масса, объем ковша

Опционально можно установить ковш емкостью 1,3 куб.м. Еще больше универсальность машины можно повысить благодаря использованию ковша «шесть в одном», комплекта для увеличения грузоподъемности (в этом случае модель можно использовать в качестве крана), независимой гидролинии для подключения ручного инструмента или шарнирно-сочлененной стрелы.

Эксплуатационная масса (фиксированная рукоять)	8 178 кг
Эксплуатационная масса (телескопическая рукоять)	8 578 кг
Объем погрузочного ковша (номинальный)	1-1,3 куб.м
Объем экскаваторного ковша (номинальный)	0,09-0,48 куб.м

Двигатель

На экскаваторе-погрузчике используется двигатель собственного производства (серия Dieselmax). Дополнительную экономию топлива обеспечивает технология EcoRoad: скорость движения по дорогам увеличена на 10%, при этом потребление дизеля снижено на 25%. Объем вместительного топливного бака составляет 160 л.

Экостандарт	Stage IIIB
Рабочий объем	4,4 л
Количество цилиндров	4
Диаметр цилиндра	103 мм
Ход поршня	132 мм
Номинальные обороты двигателя	2 200 об/мин
Мощность (ISO 14396)	74,2 кВт

Технические характеристики JCB 4СХ

Шасси JCB 4CX является цельным, оно изготовлено с применением автоматической сварки.

Коробка передач — 6-скоростная с низким передаточным числом первой и второй передач. В качестве дополнительной опции предлагается система контроля сцепления с дифференциалами повышенного трения (работает в автоматическом режиме). Впервые на экскаваторах-погрузчиках использован гидротрансформатор с блокировкой (JCB Torquelock).

Источник фото: lonmadi.ruДвигатель данного экскаватора-погрузчика соответствует стандарту Stage IIIB

Для уменьшения вибраций во время движения внедрена система плавного хода. А по дополнительному заказу устанавливаются дифференциалы повышенного трения, благодаря которым исключается риск проскальзывания колес на сложном грунте.

Высота выгрузки (погрузчик)	2,69 м
Глубина копания (экскаватор)	4,32 м

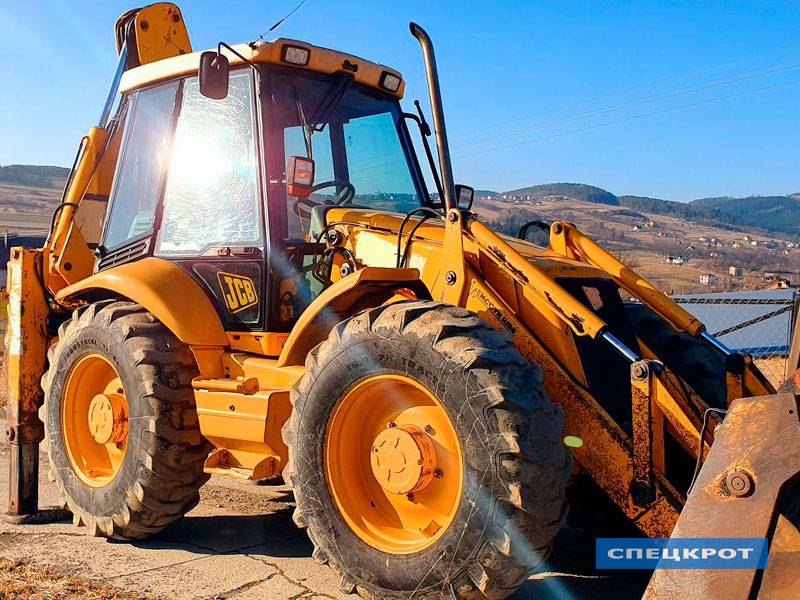

Экскаватор JCB 4CX

Экскаваторы погрузчики бренда JCB, как и остальные машины этого класса, предназначены для выполнения погрузо- / разгрузочных работ и механизации процесса проведения земляных работ в грунте.

С помощью этой техники проводят разработку грунта, осуществляют его последующую укладку и уплотнение или, при необходимости, перемещение по участку строительства.

Как правило, экскаваторы-погрузчики, используются строительными компаниями в процессе расчистки территории под дальнейшее строительство, дорожно-строительными организациями при строительстве мостов и автомобильных магистралей или коммунальными службами во время проведения ремонтных работ.

Экскаватор JCB 4CX призван минимизировать финансовые потери, экономить ресурсы другой строительной спецтехники и позволяет выполнять гораздо больший объем работ, чем машины предыдущих версий. Максимально эффективная работа экскаватора-погрузчика стала возможной, благодаря использованию производителем инновационных решений, например, установки системы EcoDig. Оснащенная тремя гидронасосами машина обладает достаточной мощностью, необходимой для рытья котлованов, а двигатель при этом работает на низких оборотах (1700 об/мин).

Экскаватор JCB 4cx — технические характеристики

Что касается основных технических характеристик экскаватора JCB 4CX, то они зависят от модификации машины. Так, модель JCB 4CX с ковшом и фиксированной рукоятью весит 7,9 тонн. Аналогичная модель, но оборудованная помимо ковша, вилами и телескопической рукоятью уже имеет вес 8,6 тонн. Если рассматривать модель JCB 4CX Super, то её вес 8,1 и 8,8 тонн соответственно. Машина копает на глубину 5,5 м, емкость фронтального ковша составляет 1,1 м3, а заднего — 0,48 м3.

На всех машин серии 4CX система рулевого управления полностью гидрофицирована и имеет три режима: в одну сторону можно поворачивать два или четыре колеса, а также есть возможность поворота четырех колес в противоположные стороны. Управление осуществляется посредством трехпозиционного переключателя, расположенного на передней панели. Ширина поворота руля составляет 2,75 м. Благодаря системе компенсирующей угол наклона ковша при подъеме стрелы, снижается вероятность просыпания материалов и количество приемов. Преимуществом конструкции погрузчиков этой серии является система удлинения рукояти телескопического типа.

Экскаватор JCB 4CX оснащены достаточно мощным (71-74 л. с.) четырех цилиндровым дизельным двигателем. Система фиксации крутящего момента позволяет расходовать топливо более экономично, а включаемая на высших передачах, сокращает и время движения (до 10% придвижении в гору). Торможение машины происходит четырьмя колесами, а тормоза дискового типа, саморегулирующиеся.

Устройство экскаваторов JCB 4CX

В машинах установлена полуавтоматическая четырехскоростная КПП JCB Powershift, которая делает управление более легким и обеспечивает максимальную производительность. Благодаря электрическому управлению, передачи на ходу переключаются очень плавно. JCB Powershift, имеет один рычаг переключения и реверс на рулевой колонке. Существует и коробка предач JCB Autoshift с 6-скоростями, предназначенная для выполнения тяжелых погрузо-разгрузочных работ.

Производитель уделил большое внимание кабине, сделав её эргономичной и безопасной для нахождения. Предусмотрена защита оператора машины в случае падения предметов или опрокидывания машины. Кресло установлено на подвеске и имеет регулируемую высоту, а рычаги управления расположены удобным для оператора образом. Кроме того, отличный обзор, информативная приборная панель, установленная система кондиционирования и низкий уровень шума в кабине делают работу в этой машине максимально комфортной.

Вообще, серия экскаваторов JCB 4CX достаточно многофункциональная, а при оснащении вспомогательным рабочим оборудованием (молотками, насосами или циркулярными пилами) имеет широкий спектр применения: используется при демонтаже бетонных конструкций, снятия дорожного покрытия, бурения скважин, поднятия на высоту строительных растворов и пр.

Цена экскаваторов JCB 4CX колеблется от 47 тыс. до 90 тыс. долларов за поддержанную технику. При желании приобрести новую модель, придется выложить от 75 до 120 тыс. долларов.

Главной особенностью модели экскаватора погрузчика Джон Дир 325к является наличие стрелы, способной перемещаться по горизонтальным направляющим. Экскаватор-погрузчик имеет высокие показатели производительности, низкие эксплуатационные расходы и отличается надежностью. Соответствуя своей стратегии — продавать именно то, что необходимо…

Данный механизм делает возможным изменение скорости при перемещении механических узлов транспорта, зависящей от значения нагрузок. Технические характеристики экскаватора JCB 4СХ делают целесообразным его применение во время выполнения маломасштабных рабочих…

Высокий уровень универсальности трудно достичь без использования разнообразных дополнительных модулей, именно подобным условием обусловлена возможность установки вспомогательных механизмов на экскаватор погрузчик МТЗ. При этом задняя навесь, как правило, используется для монтажа обратной лопаты, имеющей управление от базового трактора, а именно от его гидросистемных…

Отличительной чертой экскаваторов погрузчиков caterpillar является гидравлическая система приводного механизма и мощный двигатель, с большим рабочим объемом цилиндров (4,4 л.). Благодаря подобному оснащению значительно повышается полезная мощность погрузочной машины сат, при одновременной экономии расхода топливных…

Источник: https://promplace. ru/ekskavator-jcb-4cx-596.htm

Управление, кабина

Погрузочное оборудование имеет функцию автоматического выравнивания (горизонтальное положение ковша при подъеме и опускании регулируется автоматически). Также доступна функция возврата к копанию, благодаря которой сокращается время, затрачиваемое на возвращение ковша в необходимое положение. Еще одна система получила название Extradig, она обеспечивает увеличение вылета стрелы и, как следствие, позволяет реже перемещать машину по стройплощадке.

Источник фото: lonmadi.ruФото JCB 4CX

Компания JCB всегда много внимания уделяет удобству оператора. Для JCB 4CX доступен подогрев лобового стекла и зеркал и система предварительного обогрева кабины. Предусмотрены различные мелочи, вплоть до холодильной камеры для продуктов (может устанавливаться на машины с кондиционером).

Доступно несколько режимов работы экскаватора-погрузчика: ECo (максимальная эффективность при копании) и Lo (более точное управление при подъеме груза и выполнении работ по профилированию грунта).

Дополнительное и стандартное оборудование

К основному стандартному оборудованию экскаватора можно отнести:

• трансмиссию, которая вмещает в себя 4 колеса, переключатель передач, систему блокировки гидротрансформатора.
• двигатель.
• систему обеспечения двигателя, вмещающую топливный фильтр и воздушный фильтр.
• электрические компоненты (аккумулятор, гудок, генератор, передние фары, задние фары).
• гидравлическую систему, которая вмещает насос и системы с закрытыми и открытыми центрами.
• навесное оборудование (ковш общего назначения и ковш для зачистки траншей).
• защитное оборудования (кабина и т.д.).

Дополнительное оборудование очень разнообразное. Компания предоставила покупателям огромный выбор дополнительного оборудования:

• Телескопическую рукоять.
• Цифровой иммобилайзер.
• Шины разного типа.
• Опционный комплект для увеличения грузоподъемности.
• Накладки на опоры стабилизаторов.
• Лобовое стекло с подогревом.
• Многоцелевой ковш.
• Быстросъемная каретка.
• Гидромолот.
• Опциональный барабан.
• Опцию предварительного обогрева кабины.

Техническое обслуживание

Для предотвращения поломок конструкторы JCB предусмотрели ряд решений. Так, шланги каретки стрелы размещены в гибкой направляющей, а шланги стрелы и рукояти находятся внутри конструкции задней части машины. Продольные балки стрелы U-образной формы закрыты с помощью металлических пластин, что также предупреждает повреждения шлангов. Предусмотрена опциональная защита гидроцилиндров челюсти ковша и задних фар.

Покрытие пола кабины и топливный бак являются устойчивыми к коррозии. А для работы на площадках с повышенным риском прокола предлагаются шины с жидким наполнителем.

По заявлению производителя, мосты и трансмиссии экскаваторов-погрузчиков JCB 4CX имеют нормативный срок службы 12 000 часов. При этом они рассчитаны на высокие ударные нагрузки. Так, допустимая статическая нагрузка на задний мост составляет 25 000 кг, динамическая — 12 500 кг.

Источник фото: lonmadi.ruТехническое обслуживание выполняется с одной стороны машины.

Габариты JCB 4СХ

В сравнении с более ранними версиями, на 4CX ECo увеличен до 370 мм дорожный просвет. Угол съезда теперь составляет 20°.

Транспортная длина	5,91 м
Колесная база	2,22 м
Дорожный просвет по стабилизаторам	0,34 м
Высота по крыше кабины	3,03 м
Полная габаритная высота	3,54 м
Ширина задней рамы	2,36 м
Ширина ковша	2,33 м

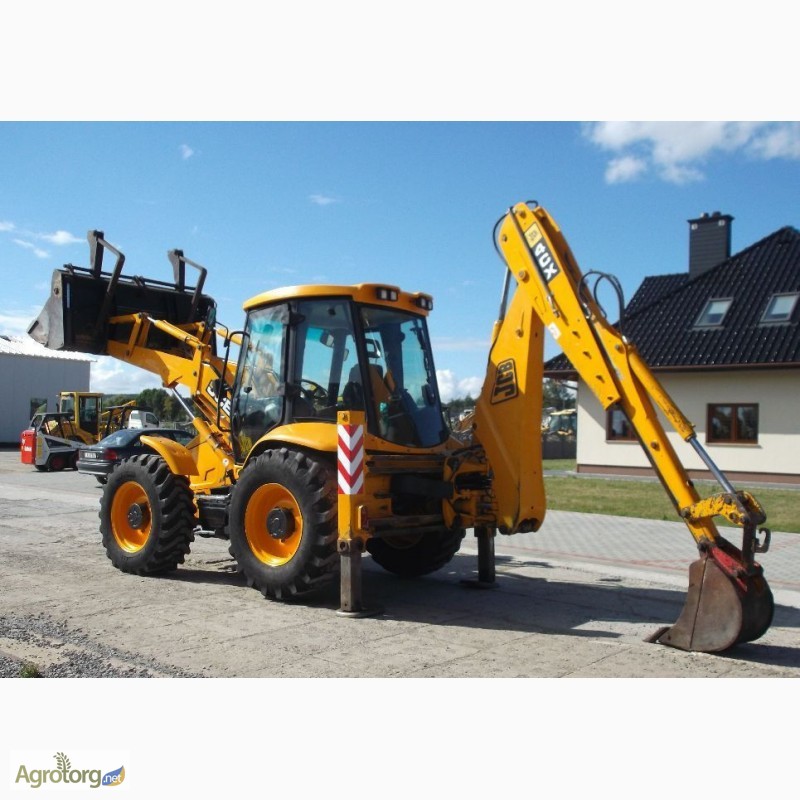

Экскаватор-погрузчик JCB 4CX

Экскаватор-погрузчик JCB 4CX — мощный и производительный представитель безупречной линейки JCB. В новом 4СХ воплотились все достижения инженеров компании. Повышенная топливная эффективность и увеличенная мощность сделали машину пригодной для любых условий эксплуатации и экономичной при любых обстоятельствах.

Экскаватор-погрузчик JCB 4CX: технические характеристики

По заявлению производителя, модель 4СХ является самой мощной в линейке экскаваторов-погрузчиков JCB. Производитель постарался создать максимально экономичную и эффективную машину для работы в различных условиях. Экскаватор-погрузчик выпускается в модификациях 4CX ECO SUPER и 4CX ECO SUPER SITEMASTER. Модели различаются набором оборудования и типами гидравлических систем. Различия в габаритах и производительности незначительные.

Трансмиссия

Экскаватор оснащается полуавтоматической трансмиссией Powershift с режимом рулевого управления 2WS. На каждой передаче устанавливается синхронизатор. Система переключения передач работает на сервоприводе. Каждая передача выдает максимально возможную скорость без потери производительности экскаватора.

Опционально машина может оснащаться трансмиссией Autoshift с 6 передачами, три из которых переключаются автоматически. Стандартная трансмиссия обеспечивает быстрое переключение без потери мощности и крутящего момента в любых условиях, включая подъемы и склоны. Так обеспечивается производительность экскаватора на уровне колесного погрузчика.

Трансмиссия Powershift имеет 4 передачи вперед и такое же количество назад. Опциональная система Autoshift обеспечивает 6 передач вперед и 4 назад. Максимальная скорость движения любой модификации экскаватора 38,1 км/ч.

Задний и передний мосты машины рассчитаны на статическую нагрузку 25 000 кг и динамическую нагрузку 12 500 кг. Опционально может устанавливаться дифференциал повышенного трения. Система рулевого управления — гидростатическая.

Гидравлическая система

Экскаватор JCB 4CX может оснащаться насосами с открытым и закрытым центром. Насосы открытого типа (шестеренные насосы) с ручной системой управления имеют максимальную производительность 82 л/мин. Насос открытого типа с системой управления EasyControl обеспечивает аналогичную производительность системы.

Насосы закрытого типа (поршневые насосы) при максимальном количестве оборотов 2200 в минуту обеспечивают производительность 165 л/мин. Максимальное давление в гидросистеме 251 бар.

Рабочее оборудование и производительность экскаватора-погрузчика JCB 4CX

Производитель предлагает широкий спектр навесного оборудования для работы машины в режиме экскаватора и в режиме погрузчика. В качестве погрузчика JCB 4CX может использовать вилы и ковши общего назначения объемом от 1 до 1,19 м3.

Номинальная грузоподъемность погрузчика устанавливается в пределах 4378-4638 кг. При этом усилие отрыва составит 6227-6590 кгс на ковше и 5730-5936 кгс на рукояти. Усилие зажима челюсти — 2945 кгс.

В стандартной комплектации высота выгрузки погрузчика составит 2,69 м. Загрузка поверх бортов может производиться на высоте 3,21 м. Максимальная глубина копания — 0,14 м. Если использовать опциональный ковш «шесть в одном», глубина копания увеличивается до 0,19 м.

В режиме экскаватора 4СХ обеспечивает глубину копания от 4,32 до 6,5 м. Высота погрузки может достигать 5 м, а рабочая высота — 6,5 м. Усилие отрыва на ковше экскаватора составит 6047 кгс. Усилие отрыва на рукояти достигает 3893 кгс. Максимальная грузоподъемность — 1733 кг. В качестве навесного оборудования экскаватора может использоваться стандартный ковш, ковши с глубоким профилем, специальные ковши для рытья траншей и трапециевидные ковши.

Габаритные размеры JCB 4CX

В стандартной модификации экскаватор-погрузчик имеет длину 5,91 м. Колесная база машины составляет 2,22 м. Дорожный просвет под стабилизаторами равняется 340 мм, под стрелой 500 мм. Ширина экскаватора по задней раме — 2,36 м. Ширина стандартного ковша — 2,33 м. Опциональный ковш «шест в одном» имеет ширину 2,44 м. Высота машины по крыше кабины составляет 3 м. Полная высота — 3,54 м.

Применение экскаваторов-погрузчиков JCB 4CX

Экскаватор-погрузчик-погрузчик с мощным мотором и производительной гидронавесной системой JCB 4CX находит применение в различных областях промышленности и строительства. С различными видами опционального рабочего оборудования машина может быть использована для:

• погрузочно-разгрузочных работ
• землеройных работ
• коммунального и дорожного строительства
• жилищного и дорожного строительства
• разработки карьеров и рыхления скалистых пород, а также их последующей погрузки и вывоза

Экскаваторы-погрузчики JCB 4CX могут успешно применяться для прокладки трубопроводов и рытья траншей на любых строительных объектах. Машины адаптированы к различным климатическим условиям и способны выдерживать самые суровые эксплуатационные условия.

Получите выгодное предложение от прямых поставщиков:

Источник: https://spectehnika-info.ru/ekskavator-pogruzchik-jcb-4cx/

Устройство

Все модификации JCB 4CX оснащаются рулевым управлением с гидравлическим усилителем и 3 режимами работы. Оператор имеет возможность поворачивать 2 колеса, 4 колеса или разворачивать колесную базу в противоположном направлении.

Также все вариации JCB 4CX имеют КПП JCB Powershift, работающую в режиме «автомат». Коробка передач наделена 4 скоростями. Благодаря данному решению управление экскаватором-погрузчиком заметно упростилось. При этом за счет электрического управления переключать передачи на JCB 4CX получается плавно и мягко.

Данная техника отличается большей эффективностью работы в сравнении с аналогами. Не последнюю роль в этом играет гидросистема с 3 насосами EcoDig, обеспечивающая отменные показатели давления и гидравлического потока при низких оборотах мотора. Это экономит до 15% топлива. Параллельно сокращаются вредные выбросы и уменьшается износ силовой установки. В своем классе JCB 4CX имеет лучшие показатели эффективности.

В модели использована технология JCB EcoRoad, улучшающая производительность при движении. Технология JCB TorqueLock, являющаяся собственной разработкой компании, заметно повышает экономичность техники. Дополнительно сокращает расход топлива контроль скорости гидравлики, автоматически отсоединяющий гидронасос на 4-ой передаче.

JCB 4CX разработан для производительной и комфортной работы в течение полного дня. Шикарное кресло с подогревом и пневмоподвеской является лишь одной из особенностей уникальной кабины техники. Сама она помещена на резиновые амортизаторы и изолирована, что сокращает уровень вибрации и шума.

Органы управления экскаватором-погрузчиком включают ЖК-панель с данными о системных проблемах, уровне горючего и длительности работы машины. Тонированные стекла обеспечивают 360-градусный обзор, что положительно сказывается на производительности и безопасности, а инновационная выпуклая форма заднего стекла дает оператору возможность смотреть при копании прямо в траншею.

Экскаватор-погрузчик JCB 4CX его особенности и характеристики

Новое, четвертое поколение спецтехники британского производителя собрано с уклоном на повышенную производительность. По большинству параметров экскаватор JCB 4CX практически не отличается от своего предшественника – серии 3CX. Поэтому, реакция отечественного потребителя строительной техники на появление новинки осталась умеренной.

Интерес небольших компаний строится на стоимости машин, сочетающих землеройную и грузоподъемную функции. По данному показателю, разница между подержанными агрегатами JCB 4CX и 3CX несущественна. Функциональные возможности и уровень надежность б/у экскаваторов также практически одинаковы. Поэтому факторами, формирующими цену, оказываются год выпуска и состояние агрегата с наработкой.

Отличительные особенности погрузчика JCB 4CX

Фактически, машина воплотила лучшие возможности различных модификаций 3CX. Действительно, даже беглого взгляда на JCB 4CX характеристики достаточно, чтобы заметить следующие нюансы:

1. Система управления 4WS унаследована от модели Super у предшественника. Аппараты JCB 4CX имеют равновеликие колеса и функцию крабового хода.
2. Повышенная мощность соответствует вариации Contractor.
3. Увеличенные эксплуатационные характеристики сравнимы с исполнением Sitemaster.

Силовой узел экскаватора JCB 4CX сформирован на базе двигателя Dieselmax 444. Номинальная мощность погрузчика увеличена до 100 л.с., крутящий момент – к величине 425 Нм на 1300 об/мин. Дизель оснащен системой турбонаддува с промежуточным охлаждением

.

Больше передовых технологий

Выступая продолжением серии 3CX, экскаваторы-погрузчики JCB 4CX сохранили прежние усовершенствования. Основные технологические внедрения, характеризующие эту линейку, включают системы:

1. SRS. Защита от потери груза реализована посредством использования сухого азота и гидроаккумулятора. Модуль компенсирует флуктуации навески, предотвращая просыпания из ковша.
2. EcoLoad. Тонкая подстройка гидравлических скоростей уменьшает расход топлива до 16% во время производственных операций. Одновременно снижается уровень шума, выбросов.
3. EcoRoad. Блокировкой гидротрансформатора удается повысить экономию горючего на высоких скоростях. Разница в потреблении доходит до 25%.
4. EcoDig. Применение комплекса с тремя гидронасосами также направлено на минимизацию топливных затрат. Землеройные работы осуществляются на низких оборотах, доводя экономию дизтоплива до 15%.
5. PowerSlide. Обеспечивает передвижение навески по направляющей при помощи гидравлики. Функция расширяет диапазон технических возможностей JCB 4CX, снижает вероятность повреждения дорожного покрытия. Это перспективная новинка для коммунальных служб.

Отдельно,

на экскаваторе допускается применение новой конструкции стрелы 4CN. Угол шарнирного соединения между ней и рукоятью составляет 30°, что расширяет зону доступа до 240°. Подобная конфигурация устанавливается опционально. Система особенно эффективна при работах вблизи естественных или искусственных препятствий: деревья, столбы.

Совмещение гидролиний

Технологическое решение реализовано с акцентом на повышение универсальности JCB 4CX. Контур гидравлического молота совмещается с двунаправленной гидролинией, функционируя обособленно от телескопической стрелы. В результате улучшается совместимость JCB 4CX с различными навесными механизмами. Поддержание низкого обратного давления создает оптимальный гидравлический поток на рабочие инструменты.

Эксплуатационные возможности

Рабочая масса JCB 4CX возросла до 8846 кг у экскаваторов-погрузчиков, оснащенных шарнирно-сочлененной телескопической стрелой. Вес базовой модели с фиксированной рукоятью ограничивается величиной 8178 кг. Другие важные эксплуатационные характеристики JCB 4CX:

• повышение нагрузки на мосты, статической до 25, динамической – к 12. 5 т;
• грузоподъемность выросла до 4638 кг;
• максимальная высота выгрузки и погрузки составляет 2.69/4.55 м, соответственно;
• глубина копания увеличена до 6.14 м, для ковша с глубоким профилем величина достигает 6.51;
• транспортная скорость сохранилась на уровне 40 км/ч.

Серия JCB 4CX оснащается двумя коробками передач. Альтернативу базовой комплектации PowerShift составляет автомат AutoShift. Преимущество АКПП – плавное переключение скоростей на ходу и под нагрузкой: в процессе выполнения рабочих операций. Это дополнительный аргумент купить экскаватор погрузчик б/у в Украине.

Сделать приобретение максимально выгодным помогут специалисты компании ООО «БФ-Логистик». Бесплатная консультация мастеров позволит подобрать конфигурацию JCB 4CX под конкретные области применения, без переплаты.



технические характеристики, габариты, объем ковша, расход топлива.

Каталог запчастей и электрическая схема. Ценна на новый JCB 4CX и модификации Bruder JCB 4CX; JCB 4CX E

Сферы применения

Основные сферы, где модель успешно используется:

• коммунальное хозяйство. Экскаватор копает траншеи под укладку инженерных магистралей, используется в различных ремонтных работах;
• дорожно-ремонтные предприятия. JCB 4CX задействуют в монтаже дорожного полотна и мостовых покрытий;
• строительство. Широкий спектр применения, начиная от монтажных работ и заканчивая уборкой территории по окончанию строительства.

Данная модель по сравнению с другими аналогичными экскаваторами торговой марки JCB большей повышенной производительностью. Благодаря этому снижется себестоимость услуг компании, которая эксплуатирует 4CX. Можно добиться и еще большей отдачи, если установить гидравлическую систему с тремя насосами марки EcoDig.

Преимущества и особенности

Для того, чтобы машина стала действительно универсальной, инженерам пришлось изрядно потрудиться. Нужно было разместить большое количество дополнительного оборудования, заставить его эффективно работать и при этом сохранить компактные размеры техники. Много внимания было уделено вопросам безопасности оператора.

Важным моментом является тот факт, что все основные узлы и агрегаты производятся на заводах компании JCB. Двигатель, гидравлические моторы, шины, трансмиссия изготовлены разработчиками, что в значительной степени повышает надежность и длительность срока службы техники в целом.

Специалисты отмечают основные преимущества экскаватора:

• возможность управлять разными методами. Модель совмещается автоматическую (ЕasyControl), полуавтоматическую (Advanced ЕasyControl) системы в сочетании с возможностью перейти на полностью ручное управление. Благодаря этому оператор сможет выбрать оптимальный режим работы;
• наклон рабочих органов контролируется электромеханической системой. Исключается просыпание материала из ковша при погрузке или выгрузке;
• допускается установка двух видов рукояти: телескопической и многорычажной;
• агрегат очень экономичен. За час работы он потребляет не больше 8 литров горючего;
• по завершению процесса рабочий орган возвращается в исходное положение без участия человека;
• на экскаваторе установлена система LiveLink, позволяющая отслеживать его положение со спутника;
• предусмотрена система SRS, снижающая динамическое воздействие на экскаватор. Это повышает устойчивость машины и благоприятно сказывается на трудоспособности оператора даже при длительном пребывании в кабине;
• технология TorqueLock заметно повышает все основные технические параметры погрузчика. В частности, она позволила увеличить радиус поворота и продуктивность на 10%, а рабочей площади – на 20%.

Техника перед отправкой потребителю проходит тестовые испытания. Все без исключения модели испытатели гоняют на специальных трассах, тренажерах, эксплуатационных стендах. Техника проверяется в лабораториях, на выносливость в условиях экстремальных температур и агрессивной среды. Именно поэтому менеджеры компании ответственно заявляют, что их детища хорошо ведут себя при температурах до -40 градусов Цельсия; отлично переносят агрессивное воздействие растворов солей и прочих химических реагентов.

Технические характеристики JCB 4CX и габариты

Основные эксплуатационные показатели модели приведены в таблице:

Параметр	Значение
Грузоподъемность	4,638 т
Масса	8,66 т
Максимальная скорость движения	41,5 км/ч
Объем ковша JCB 4CX	1,1 куб. м
Объем экскаваторного ковша	0,2 куб. м
Скорость гидравлического потока	165 л/мин
Предельная высота погрузки	2,69 м
Вырывное усилие	6227 кгс
Глубина копания	4,67 м
Высота разгрузки ковша	2,64 м

Технические характеристики

В паспорте экскаватора заявлены следующие габаритные размеры:

Наименование	Показатель
Длина, мм	5910
Высота, мм	2840
Ширина, мм	2330
Дорожный просвет, мм	340
Объем ковша, куб. м	1,1
Расход топлива за 1 час работы, л.	8
Объем топливного бака, л	130
Колесная база, мм	2220
Вес, т.	8660

Двигатель JCB 4CX

Мощность силовой установки погрузчика составляет 94 лошадиных силы или 72 кВт. Четырехтактный двигатель имеет четыре цилиндра с объемом 4,4 литра и работает на дизельном топливе. Диаметр каждого из цилиндров составляет 103 мм. Силовая установка оснащена турбонаддувом и системой прямого впрыска. Частота вращение коленчатого вала равна 2200 об/мин. Двигатель показывает отличные параметры экономичности, расходуя за час работы всего лишь 8 литров дизельного топлива. Отчасти этому способствует функция поддержания крутящего момента. Помимо этого, она позволяет экскаваторы быстрее взбираться на вершину склона. Предельный крутящий момент – 1300 Нм. Содержание выхлопных газов соответствует стандартам Stage 3, а объем топливного бака рассчитан на 130 литров.

Параметр	Значение
Производитель двигателя	JCB
Модель	JCB DIESELMAX 444
Число цилиндров	4
Мощность	72 кВт / 94 л.с.
Рабочий объем	4,4 л
Тип охлаждения	жидкостное
Крутящий момент	425 Нм
Топливо	дизельное
Объем топливного бака JCB 4CX	130 л

Мотор расположен так, чтобы его обслуживание занимало минимум времени. Он оснащен эффективными системами охлаждения и фильтрации. Последняя состоит из фильтра очистки дизельного топлива, сделанного из двух частей: сепаратора и сменных кассет, отделяющих от топлива влагу. Помимо этого, в систему входят еще два фильтра – для очистки масла и воздуха.

Характеристики экскаватора-погрузчика JCB 4CX

_______________________________________________________________________________________

Эксплуатационная масса экскаватора-погрузчика JCB 4CX (Джисиби) с полным топливным баком и экскаваторным ковшом шириной 610 мм JCB 4CX – 7950 кг, 4CX Super — 8130 кг (Ковш и фиксированная рукоять) JCB 4CX – 8660 кг, JCB 4CX Super — 8880 кг (Ковш, вилы и телескопическая рукоять) Рулевая система экскаватора-погрузчика JCB 4CX (Джисиби) полностью гидрофицированная. В случае остановки двигателя работает аварийная система рулевого управления. Предусмотрены три режима рулевого управления: поворот двух колес, поворот четырех колес в противоположные стороны и поворот четырех колес в одну сторону. Режимы управления можно выбрать с помощью трехпозиционного переключателя на передней панели. Характеристики рулевого управления JCB 4CX Управление мостами — Рулевое Поворот руля от упора до упора, м – 2,75 Диметр поворота по внешним колесам (без торможения), м – 9,1 Диаметр поворота по краю ковша (без торможения), м – 10,7 Диметр поворота по внешним колесам (с торможением), м – 8,0 Диаметр поворота по краю ковша (с торможением), м – 9,5 Двигатель экскаватора-погрузчика JCB 4CX Конструкция и расположение двигателя JCB 4CX обеспечивают беспрепятственный доступ ко всем узлам и агрегатам при проведении ежедневных проверок и проведении регламентных технических обслуживаний. Тип топлива — Дизельное Топливный фильтр — Сменные картриджи плюс сепаратор для отделения воды от дизельного топлива Воздушный фильтр — Двухступенчатый циклонного типа с сухим элементом Масляный фильтр и смазка — Полнопоточный Охлаждающая система — Вентилятор под давлением 1 бар. Характеристики двигателя JCB Четырехцилиндровый двигатель с прямой впрыском топлива Stage II/III Наддув — Турбонаддув / Турбонаддув и охладитель Рабочий объем — 4,4 л Количество цилиндров — 4 Внутренний диаметр цилиндра, мм — 103 Ход поршня, мм — 132 Номинальная частота вращения, об/мин — 2200 Полная мощность, л.с – 74,2 Максимальный крутящий момент, Нм – 425 / 440 Максимальный крутящий момент об/мин — 1300 Задний мост JCB 4CX Задний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин Тип – планетарный редуктор JCB с пропорциональным крутящим моментом Нагрузка на мосты, кг – 25000 (Статическая нагрузка) , 12500 (Динамическая нагрузка) Передний мост JCB 4CX Передний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин. Тип – планетарный редуктор JCB с пропорциональным крутящим моментом Самоблокирующийся дифференциал — Дополнительно Нагрузка на мосты, кг Статическая нагрузка — 25000 Динамическая нагрузка — 12500 Угол колебания — 16° Кабина экскаватора-погрузчика JCB 4CX Кабина экскаватора-погрузчика JCB 4CX (Джисиби) защищает оператора от падающих предметов и в случае опрокидывания машины. Большая площадь остекления (6,4 м ) и удачный дизайн кабины создают хороший обзор, обеспечивая безопасность оператора. Кабина соответствует стандартам ISO 3471 и 3449 (SAE J1040 b J231). Регулируемое кресло на подвеске и удобное расположение рычагов управления. Уровень шума в кабине 73 дБ — самый низкий для машин данного класса. Радиосистема и магнитола с двумя акустическими колонками. Доступ в кабину осуществляется через две большие двери, удобные для входа. Задние и боковые окна открываются полностью или частично. В составе оборудования кабины: ремень безопасности, 3-х скоростной обогреватель/обдуватель окон, стеклоочистители и омыватели переднего и заднего стекол, передний и задний звуковые сигналы, большие зеркала заднего вида, легко чистящийся пол. Приборная панель расположена справа и оборудована дополнительной крышкой, которая защищает ее от повреждений. На панели находятся: указатель числа оборотов, счетчик моточасов, указатель уровня топлива, указатель температуры охлаждающей жидкости, цифровой счетчик пройденного пути, часы. Кондиционер устанавливается в кабину дополнительно. Он обеспечивает отличное охлаждение, особенно, если работа осуществляется в странах с жарким климатом. Механическая подвеска сиденья обеспечивает оператору дополнительный комфорт. Гидравлическая система экскаватора-погрузчика JCB 4CX Стандартная гидравлическая система JCB 4CX «Открытый центр» с тремя шестеренными насосами и системой регулирования скорости и мощности гидропривода, которая при помощи регулирующего клапана автоматически меняет мощность гидропривода и скорость выполнения рабочих операций.

EcoDig – гидросистема с тремя гидронасосами обеспечивает такой же высокий поток и давление при более низких оборотах работы двигателя (1700 об/мин), что позволяет сократить потребление топлива на 15% без сокращения производительности (только на машинах с ручной коробкой передач или EasyControl). Модулирующий клапан автоматически изменяет мощность гидропривода в соответствии с условиями копания в целях улучшения производительности – автоматически сбрасывает один насос, когда включена 4-ая передача на моделях с КПП Powershift. Переключатель системы регулирования скорости и мощности гидропривода позволяет использовать гидравлику JCB 4CX в зависимости от различных задач. Альтернативная система «Открытый центр» применяет высокоэффективный регулируемый аксиально-поршневой насос переменной производительности.

Обе системы включают: — простоту управления погрузчиком и экскаватором JCB 4CX, которая обеспечена благодаря малому усилию на рычагах и их удобному расположению. — полнопоточный фильтр рабочей жидкости обеспечивает ее очистку от частиц крупнее 10 микрон. Производительность насосов при 1700 об/мин (Система «Открытый центр» шестеренные насосы) — Насос 1 и 3 – 82 / 80 л/мин — Насос 2 – 73 / 64 л/мин Производительность насосов при 2200 об/мин (Система «Закрытый центр» поршневые насосы) — Andanced EasyControl – 165 л/мин — Рабочее давление – 251 бар Вспомогательные контуры JCB 4CX — Ручной гидравлический контур JCB позволяет использовать такие инструменты, как отбойные молотки, насосы и циркулярные пилы – также доступен на выдвижной катушке. — Контур JCB Hammer имеет возможность переключения между малым и высоким потоком, что позволяет использовать такое оборудование как молоты и уплотнители. Габариты погрузчика-экскаватора JCB 4CX Габаритная длина, м — 5,91 Колесная база, м — 2,22 Расстояние от оси поворотной колонки до задней оси моста, м — 1,36 Дорожный просвет от опор, м — 0,34 Дорожный просвет от поворотной колонки, м — 0,50 Высота центра рулевого колеса, м — 1,88 Высота крыши кабины, м – 3,03 Габаритная высота, м — 3,54 Габаритная ширина, м — 2,36 Ширина ковша погрузчика, м — 2,33 Сила и грузоподъемность погрузчика JCB 4CX Сила напора на кромке ковша, кгс — 6227 / 6590 (Ковш GP/ Ковш 6 в 1) Сила напора на стреле, кгс — 5936 / 5730 (Ковш GP/ Ковш 6 в 1) Номинальная грузоподъемность, кг — 4638 / 4378 (Ковш GP/ Ковш 6 в 1) Макс. грузоподъемность 7’8», кгс — 3439 / 3169 (Ковш GP/ Ковш 6 в 1) Сила сжатия челюстей, кгс — 2945 (Ковш 6 в 1) Размеры экскаватора JCB 4CX (Стандартная рукоять) — Положение рукояти (только втянута) Максимальная глубина копания – 4,67 Максимальная глубина копания при горизонтальном днище – 4,29 Максимальный вылет ковша от оси заднего моста – 6,74 Максимальный вылет ковша от оси поворотной колонки – 5,40 Вылет ковша от оси поворотной колонки при максимальной высоте подъема – 2,82 Максимальный вылет ковша от оси машины при повороте стрелы на 90 град. – 6,02 Максимальная высота подъема ковша – 5,45 Максимальная высота разгрузки – 3,84 Cмещение поворотной колонки при стандартной ширине рамы опор — 1,16 Угол поворота ковша — 201°

_______________________________________________________________________________________

_______________________________________________________________________________________

• 970 Elite
• TLB 860
• Cat 422
• Cat 428
• Cat 434
• Cat 444

• 3 CX Super
• 4 CX
• 5 CX
• WZ30-25
• XT860/XT870

_______________________________________________________________________________________

• WB 97S
• WB 93R
• Hyundai H940S
• B110
• B115
• Hidromek HMK 102B
• Hidromek HMK 62SS

_______________________________________________________________________________________

• Автокраны
• Краны манипуляторы
• Автогрейдеры ДЗ-122,143
• Экскаватор ЕК-14
• Ремонт грузовиков Камаз
• Ремонт грузовиков МАЗ

• Cat 914
• Cat 924
• Caterpillar 950
• Caterpillar 966

_______________________________________________________________________________________

• LW500F
• ZL30G
• ZL50G
• LW321F
• XGMA XG932
• XGMA XG955

• Устройство погрузчиков Terex, Komatsu, Cat

• Регулировка двигателя Д-180
• Трансмиссия Т-170
• Сборка КПП Т-170, Т-130
• Регулировка муфты сцепления Т-170
• Гидравлическая и навесная системы Т-170
• Главная передача Т-170, Т-130

• ТНВД дизеля Д-160
• Сервомеханизм муфты сцепления Т-130, Т-170
• Бортовые фрикционы Т-130
• Бортовой редуктор трактора Т-130
• Механизм управления поворотом Т-130

• Гидромеханическая передача ТО-18/ТО-18Б
• Гидросистема ГМП ТО-18/ТО-18Б Амкодор
• Гидравлическая система ТО-18
• Компоненты гидросистемы ТО-18/ТО-18Б Амкодор

_______________________________________________________________________________________

• Устройство реечных и поворотных гидроцилиндров
• Разновидности насосов объемного гидропривода
• Роторные винтовые насосы — Конструкция и принцип работы
• Характеристики и устройство шестеренчатых насосов
• Схема управления насосом в закрытой гидравлической системе
• Устройство гидрораспределителя с пропорциональным управлением
• Гидросистемы спецтехники — эксплуатация и обслуживание
• Применение гидростатических трансмиссий для спецтехники
• Применение картриджных электроуправляемых клапанов
• Устройство и схемы картриджных вставных гидравлических клапанов
• Характеристики ввертных гидравлических картриджных клапанов
• Схемы работы клапана последовательности и редукционного клапана
• Регулятор гидравлических насосов с переменным рабочим объемом
• Система Load Sending для регулируемых насосов
• Гидрораспределители — Системы управления
• Схемы управления рабочими гидравлическими узлами спецтехники

Устройство

Уже в стандартной комплектации каждая из модификаций имеет управление с гидроусилителем руля и тремя режимами. В зависимости от выбранного варианта погрузчик может поворачивать двумя или четырьмя колесами, а также выворачивать колесную базу в ином направлении.

Трактор имеет четырехскоростную автоматическую коробку передач Powershift. Автомат позволяет технике перемещаться без рывков, плавно, а управления стало еще проще, чем при механических КПП.

Стандартная сборка подразумевает комплектацию несколькими технологиями:

• EcoRoad – повышает продуктивность силовой установки во время переездов;
• TorqueLock – улучшает показатели экономичности спецтехники в целом.

Помимо этого, экономичность повышается за счет контроля скорости гидропотока. Опция отключает гидравлический насос в том случае, когда при движении включается четвертая передача.

Устройство экскаваторов

Устройство экскаватора этой модели зависит от модели, но, что касается рулевого управления, все модели имеют управление с тремя режимами и гидроусилителем. В модели есть возможность одновременного поворота двух или четырёх колёс.

Оснащение всех моделей КПП-автоматом JCB Powershift, с четырьмя скоростями значительно упростило управление погрузчиком, а переключение передач на таких агрегатах стало мягким и плавным.

Эффективность этой техники по сравнению с аналогичной обусловлена гидросистемой EcoDig, которая работает при помощи трёх насосов и, работая на низких оборотах мотора, способна давать отличные показатели гидропотока.

Это позволяет добиться значительного снижения расхода горючего на агрегатах, а так же снижает процент износа силовых узлов и вредных выбросов.

Производительность при движении значительно улучшена, благодаря технологии JCB EcoRoad, а экономичность агрегата повышена с помощью собственной технологии JCB TorqueLock, разработанной компанией. Так же благодаря этой технике сокращается расход топлива, и происходит контроль скорости при помощи отключения гидронасоса на 4 передаче автоматически.

Экскаватор оборудован кабиной с подогреваемым креслом, на амортизаторах и с шумоизоляцией, а также ЖК-панелью, на которой отображаются все данные при возникновении проблем с управлением и горючим.

Заднее стекло позволяет хорошо видеть копаемую траншею.

Один из моментов, который следует учитывать, если вы решили приобрести экскаватор-погрузчик JCB 4CX — цена. Новый экскаватор будет требовать больших затрат.

Гидравлическая система

Высокая эффективность работы обеспечивается за счет эффективной гидравлической системы с тремя насосами. Они нагнетают нужное давление и дают оптимальный поток гидравлического масла даже при низких оборотах силовой установки. Одновременная работа трех гидронасосов стала залогом снижения расхода горюче-смазочных материалов на 15%. Модель обладает и отличными показателями экологичности: в выхлопных газах концентрация вредных веществ находится ниже рекомендованных в ЕС нормативов.

Системы такого типа характеризуются увеличенным по сравнению с традиционными решениями сроком службы. Среди машин своего класса экскаватор-погрузчик JCB 4CX обладает самой высокой эффективностью. За минуту работы насосы системы перекачивают 81 литру гидравлической жидкости.

О гидросистеме и других особенностях конструкции

Гидросистема, установленная на этих моделях экскаваторов-погрузчиков, обеспечивает увеличенную грузоподъёмность и усилие отрыва на 6-ти операционных ковшах и ковшах общего назначения ёмкостью от 1,1 до 1, 3 куб.м, а также при использовании погрузочных вил. Тип гидравлики – система с открытым центром, с двухпоточными насосами и гидрорегулятором расхода. Пропускная способность насоса – 81 литр в минуту. Давление перепускного клапана – 25165,8 кПа. Общая ёмкость жидкости в гидросистеме – 33,5 галлона, или 127 л (у модификации «JCB 4CX Супер» – 34,9 галлона, или 132 л).

В стандартной гидравлической системе «Open Centre» работают 3 шестерённых насоса; имеется система регулирования скорости и мощности гидропровода («HSC»), которая. при помощи модулирующего клапана, автоматически меняет мощность гидропривода и скорость выполнения рабочих операций.

Очень выигрышной, максимальной эффективности удаётся достигать за счёт установки системы «Eco Dig» с тремя гидравлическими насосами. Эта инновационная гидравлическая система обеспечивает такой же высокий гидравлический поток и давление при более низких оборотах работы мотора, позволяя экономить до 15-ти процентов солярки без сокращения производительности.

Система гидравлического перемещения экскаваторной навески «Powerslide», интегрированные вилы, механизм компенсации колебаний при передвижении «SRS», регулируемые подушки скольжения выносных опор и система телескопического удлинения рукояти «Extradig» – таков неполный список технических усовершенствований инженеров «JCB Ltd.», реализованных в экскаваторе-погрузчике «JCB 4СХ» и составляющих особенности его конструкции.

Применённая в «JCB 4CX» эксклюзивная система фиксации крутящего момента «JCB Torque Lock» (дополнительная опция) позволяет механизатору сократить время на переезды между рабочими площадками, а также существенно экономит расход дизтоплива. «Torque Lock» запускается автоматически на 4-й передаче (с коробкой передач «Powershift»), или на режиме «А» (с коробкой «Autoshift») Система фиксации крутящего момента экономит расход топлива до 25%, на 10% увеличивает скорость движения в гору, на 10% увеличивает вылет стрелы и позволяет трактору передвигаться быстрее.

Кабина оператора

Несмотря на то, что трактор JCB 4CX имеет небольшие габариты, кабина выполнена просторной и комфортной. В сочетании с отличной эргономичностью и продуманным расположением элементов управления она способствует увеличению производительности оператора. Чтобы снизить утомляемость тракториста, инженеры продумали системы звукоизоляции и гашения вибрации. Из-за высокой герметичности уровень шума внутри не превышает 75 дБ. На ступенях предусмотрены рельефные выступы, исключающие скольжение ног тракториста при подъеме в кабину.

Сидение оператора оснащено пневматической системой, которая эффективно гасит вибрации и препятствует раскачиванию во время передвижения. В сочетании с резиновыми пневматические амортизаторы полностью гасят колебательные и поступательные движения корпуса машины. Сидение дополнительно оснащено подлокотниками, системой подогрева и регулируемой подвеской, чтобы оператор смог настроить рабочее место под свои потребности. На рулевой колонке предусмотрено нескользящее покрытие, уменьшающее нагрузку на кисти. Рукоять для быстрого вращения рулевого колеса помогает быстро изменить направление передвижения и упрощает маневрирование.

На передней панели установлен жидкокристаллический дисплей, на который выводится текущая информация, включая данные о сбоях или системных ошибках; количестве топлива и отработанных моточасах. Сама кабина отличается безупречным обзором. С нее можно рассматривать рабочую площадку по кругу, что необходимо для продуктивной и безопасной работы техники. Панорамное окно заднего вида сделано выпуклым, чтобы улучшить обзор. Для остекления используется многослойное противоударное стекло, которое не разрушается при опрокидывании или попадании предметов. Любое из окон можно поменять при необходимости.

В передней части кабины расположены наружные зеркала заднего вида. Они упрощают движение задним ходом, обеспечивая отличный обзор площадки сзади трактора. Кабина оснащена потолочным освещением 12В, отсеком для хранения вспомогательного инструмента и личных вещей. Стрела прикреплена к задней части корпуса и укомплектована фиксатором, исключающим ее колебание во время движения.

Компоновка

Конструкция машины выполнена по традиционной технологии, присущей тракторам этого семейства. Спереди расположен ковш погрузчика. Под покатым капотом разместили силовую установку с приводами гидросистемы.

Кабина находится над КПП и трансмиссией. Землеройное оборудование закреплено на раме сзади машины. Оно смещено в правую сторону относительно оси экскаватора, что обеспечивает хороший обзор рабочей зоны и уменьшает габариты машины при установке механизма в транспортное положение.

Кабина

Традиционно рабочее место механизатора выполнено с учётом всех современных представлений о комфортной и травмобезопасной работе. Кабину закрепили на резинометаллических проставках, снижающих вибрацию, шум внутри. Чтобы уменьшить вибронагрузку на оператора, сиденье установлено на демпфирующей подвеске. Кроме того, кресло имеет регулировки в 3 плоскостях для подстраивания его под физиологию водителя.

Органы управления сгруппированы и расположены в доступных пределах, что сокращает время необходимое для оперирования техникой. В кабину водитель одинаково легко может попасть с правой или левой стороны. Текущие параметры отображаются ЖК-панели с информацией о возможных ошибках или сбоях, количестве дизтоплива в баке, наработки в моточасах.

Пол кабины застелен шумоизолирующим материалом и моющимся резиновым покрытием. Хорошая герметизация дверей и стекол снижает попадание в салон пыли, величину звукового давления на оператора до комфортных 72 дБА. В кабине предустановленна стереосистема с магнитолой и отопитель с кондиционером. Ветровые переднее и заднее стекла оборудовали электроочистителями с омывателями.

Производитель даже позаботился о возможности приготовления горячих напитков: в кабине есть небольшой чайник, работающий от бортовой электросети.

Размеры

Размерные параметры аппарата соответствуют рабочим характеристикам экскаватора. Для придания погрузчику устойчивости у него увеличили колёсную базу и ширину колеи по сравнению с предыдущими сериями. Рельефные покрышки, полный привод, блокировка дифференциала значительно повышают тяговое усилие JCB 4CX.

Таблица №3. Размеры

Параметр	Значение
Масса эксплуатационная, кг	8178
Грузоподъёмность, кг	6590
Транспортная длина, мм	5910
Высота по крыше кабины, мм	3030
Ширина задней рамы (по опорам стабилизаторов), мм	2360
Колёсная база, мм	2220
Полная габаритная высота, мм	3540
Высота по центру рулевого колеса, мм	1880
Покрышки перед/зад	16. 9/14×24×12

Система управления

Чтобы управлять экскаватором, не нужно прикладывать сколь-нибудь значимые усилия. Рулевая колонка, рычаги и панель приборов – это вся система управления, которая расположена компактно. Трактор JCB 4CX имеет панель приборов, которая информирует об основных параметрах силовой установки, температуре жидкости системы охлаждения, количестве топлива в баке. Система предупреждений при помощи звуковых и световых сигналов предупреждает о таких критических показателях:

• низком заряде батареи;
• высокой температуре охлаждающей жидкости;
• низком давлении масла в трансмиссии и двигателе;
• критическом состоянии фильтра очистки воздуха;
• работающем стояночном тормозе.

Удобство эксплуатации и обслуживания

Разработчики позаботились о том, чтобы сделать максимально удобным техуход за агрегатами и системами. Все узлы расположены по одному борту, что упрощает и ускоряет обслуживание машины. Даже если требуется ежедневный контроль, то он не займет много сил и времени.

Для того, чтобы получить доступ к подкапотному пространству не нужно снимать элементы обшивки. Аккумулятор расположен в передней части и закрыт защитной решеткой. Бак для гидравлического масла находится сбоку и полностью доступен с земли. Это дает возможность регулярно контролировать уровень масла и добавлять его при необходимости без существенных затрат времени.

На модели СХ4 нет системы предварительной фильтрации и элементов очистки воздуха от примесей и пыли, что несколько упрощает его конструкцию. Предусмотрен дополнительный топливный фильтр для максимальной очистки дизельного топлива от примесей. Гидравлические шланги собраны в распределительной части, что дает возможность быстро заменить изношенный элемент, совершив простейшие манипуляции отвинчивания-завинчивания.

Навесное оборудование

В стандартной комплектации погрузчик JCB 4CX имеет ковши челюстного типа объемом 1,1 метра кубического. Такого навеса достаточно для выполнения большинства стандартных погрузочно-разгрузочных операций. Оснастка весьма производительна. Так, при условии достаточно хорошей квалификации оператора погрузка транспортного средства с объемом кузова до 7 метров кубических займет не больше 4 минут.

За рабочую смену можно вынуть из котлована грунт объемом до 110 м куб. при помощи расположенного сзади ковша. При необходимости погрузки выемки на машину производительность будет меньше на 10%.

Расход топлива при аренде гусеничных экскаваторов JCB JS200, JCB JS205.

Гусеничные экскаваторы JCB JS200/JS205 так же относятся к среднему классу землеройной техники. Расход топлива при работе в аренде чуть выше чем у колёсных экскаваторов JCB и также зависит от интенсивности и вида работы.

Вот основные примеры из нашего опыта:

• при загрузке экскаватора около 70% от рабочей смены, средний расход дизельного топлива составит – 11 л/час;
• при активной загрузке экскаваторов (копка котлованов и переброска грунта), средний расход дизельного топлива составит- 16 л/час;

при работе с гидромолотом расход составит – 10 л/час.

изображение экскаватора-погрузчика jcb 4cx, фотографии и изображения на Alibaba

Извещение: Некоторые элементы запрещены для отображения/предложения для продажи на нашем веб-сайте в соответствии с политикой листинга продуктов. Например, такие лекарства, как аспирин.

US $ 10000-25000 / набор (цена fob)

1 комплект (мин. Заказать)

US $ 20000.0-36000.0 / Unit (FOB Price)

1 блок (мин

8000-18000 долл. США / шт. (цена FOB)

1 шт. (мин.Заказать)

US $ 10000-20000 /

Unit (FOB Price)

1 блок (мин. Заказать)

US $ 20000-30000 / Набор (FOB Price)

1 Набор (мин. Заказать)

US $ 18000.0-19000,0 / Unit (FOB Price)

1 блок (мин. Заказать)

US $ 10000-26000 / Unit

1 шт. (мин.Заказать

US $ 25000-32000/ Unit (FOB Price)

1 блок (мин. Заказать)

US $ 16000-28000 / Unit

(FOB Price)

1 блок (мин. Заказать)

US $ 1-2 / набор (FOB Price) (FOB Price)

1 комплект (мин. Заказать)

US $ 19000.0-27000,0 / Набор (FOB Price)

1 комплект (мин.Заказать

US $ 18000-28000 / Unit (FOB Price)

1 блок (мин. Заказать)

US $ 23000-30000 / Unit

(FOB Price)

1 единица (мин. Заказать)

US $ 16000-22000 / Unit (FOB Price)

1 блок (мин. Заказать)

US $ 16000-30000 / Набор (FOB Price)

1 комплект

(мин.Заказать

US $ 14000.0-14000,0 / блок (FOB Price) (FOB Price)

1 блок (мин. Заказать)

US $ 25000-26000 / Набор (FOB Price)

1 (мин. Заказать)

US $ 10000-26000 / Unit (FOB Price)

1 блок (мин. Заказать)

US $ 27700.0-27800,0 / набор (FOB Price)

1 комплект (мин.Заказать

US $ 2.0-2.0 / UNIT (FOB Price)

1 блок (мин. Заказать)

US $ 20000-26000 /

Unit

(FOB Price)

1 единица (мин. Заказать)

US $ 25000-27000 / набор (FOB Price)

1 набор (мин. Заказать)

US $ 1-23000 / Unit

1 шт. (мин.Заказать

US $ 15000-20000 / комплект (FOB Price)

1 комплект (мин. Заказать)

US $ 17000-26000 / Unit

(FOB Price)

1 единица (мин. Заказать)

US $ 20000-43000/ Unit 9000/ (FOB Price)

1 блок (мин. Заказать)

US $ 10000-30000 / Набор (FOB Price)

1 комплект (мин.Заказать

US $ 15000-20000 / комплект (FOB Price)

1 комплект (мин. Заказать)

US $ 1000-22000 / Набор (FOB Price)

1 Набор (мин. Заказать)

US $ 32000.0-32000.0 / Place (FOB Price)

1 шт. (мин. Заказать)

US $ 23000.0-28000,0 / Набор (FOB Price)

1 комплект (мин.Заказать

US $ 21000.0-21000.0 / Unit (FOB Price) (FOB)

1 блок (мин. Заказать)

US $ 38000.0-38000,0 / Unit (FOB Price)

1 единица (мин. Заказать)

US $ 1-2 / блок (FOB Price) (FOB Price)

1 блок (мин. Заказать)

US $ 25000.0-30000.0 / набор (цена FOB)

1 комплект (мин. Заказать

US $ 30000-32000 / Unit (FOB Price)

1 блок (мин. Заказать)

US $ 15000-25000 / Unit (FOB Price)

1 блок (Минимальный заказ)

{{#if ценаОт}}

{{priceCurrencyType}} {{priceFrom}} {{#если цена до}} — {{цена}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}}

Китай производитель экскаваторов, бульдозеров, поставщик дорожных катков

Тип бизнеса:

Торговая компания

Год основания:

2018-04-27

Сертификация системы менеджмента:

ИСО 9001, ИСО 9000, ИСО 14001, ИСО 14000, ИСО 20000

Среднее время выполнения заказа:

Время выполнения заказа в сезон пиковой нагрузки: в течение 15 рабочих дней
Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Автогрейдер, бульдозер, экскаватор-погрузчик производитель / поставщик в Китае, предлагающий подержанный 26-тонный гусеничный экскаватор Kobelco Sk260d, оригинальный подержанный гидравлический гусеничный экскаватор, сделанный в Японии, подержанный 35-тонный экскаватор Kobelco Sk350d, подержанный гусеничный экскаватор, оригинальная японская машина, подержанный 33-тонный экскаватор Kobelco Sk330d Происхождение Япония Подержанный гусеничный экскаватор Строительная техника и так далее.

JCB Maker с иллюстрациями (стр. 5)

Дома Политика конфиденциальности СПИСОК ТРАНСПОРТНЫХ СРЕДСТВ ПО Производитель год Категория Сельскохозяйственный трактор Колесный погрузчик Мини/компактный экскаватор Низкорамная платформа Кузовной фургон Грузовой фургон Тренеры Вилочный погрузчик Полуприцеп грузовик Все категории ПОИСК АВТОРИЗОВАТЬСЯ Имя пользователя: Пароль: Регистрация

для продажи | Завод и оборудование.

ком

Страна Корабль CountryBahrainIraqJordanKuwaitLebanonOmanSaudi ArabiaSyrian Арабские RepublicUnited Арабские EmiratesYemenAfghanistanArmeniaAzerbaijanBangladeshBhutanBritish Индийский океан TerritoryBrunei DarussalamCambodiaChinaChristmas IslandCocos (Килинг) IslandsCyprusGeorgiaHong KongIndiaIndonesiaIran, Исламская Республика ofIsraelJapanKazakhstanKorea, Корейская Народно-Демократическая Республика ofKorea, Демократическая RepublicMacaoMalaysiaMaldivesMongoliaMyanmarNepalPakistanPalestine Республика ofKyrgyzstanLao народный, государственный ofPhilippinesQatarSingaporeSri LankaTaiwanTajikistanThailandTimor-LesteTurkmenistanUzbekistanVietnamAlgeriaAngolaBeninBotswanaBurkina FasoBurundiCameroonCape VerdeCentral африканского RepublicChadComorosCongoCongo, Демократическая Республика theCôte г Слоновая Кость, Джибути, Египет, Экваториальная Гвинея, Эритрея, Эфиопия, Габон, Гамбия, Гана, Гвинея, Гвинея-Бисау, Кения, Лесото, Либерия, Ливия, Мадагаскар, Малави, Мали, Мавритания, Маврикий, Майотта, Марокко, Мозамбик, Намибия, Нигер, Нигерия, Руанда, Реюньон, остров Святой Елены, Вознесения и Тристан-да-Кунья, Сан-Томе. и PrincipeSenegalSeychellesSierra LeoneSomaliaSouth AfricaSouth SudanSudanSwazilandTanzania, Объединенная Республика ofTogoTunisiaUgandaWestern SaharaZambiaZimbabweAntarcticaBouvet IslandFrench Южный остров TerritoriesHeard и McDonald IslandsSouth Джорджия и Южные Сандвичевы IslandsAmerican SamoaAustraliaCook IslandsFijiFrench PolynesiaGuamKiribatiMarshall IslandsMicronesia, Федеративные Штаты ofNauruNew CaledoniaNew ZealandNiueNorfolk IslandNorthern Mariana IslandsPalauPapua Новый GuineaPitcairnSamoaSolomon IslandsTokelauTongaTuvaluUnited Штаты Америки Внешние малые IslandsVanuatuWallis и FutunaAlbaniaAndorraAustriaBelarusBelgiumBosnia и HerzegovinaBulgariaCroatiaCzech RepublicDenmarkEstoniaFaroe IslandsFinlandFranceGermanyGibraltarGreeceGuernseyHoly См (город-государство Ватикан)ВенгрияИсландияИрландияОстров МэнИталияДжерсиЛатвияЛихтенштейнЛитваЛюксембургМакедония, Республика МальтаМолдова, Республика МонакоЧерногория НидерландыНорвегияПольшаПортугалияРумынияРоссийская ФедерацияСан-МариноСербияSl ovakiaSloveniaSpainSvalbard и Ян MayenSwedenSwitzerlandTurkeyUkraineUnited KingdomÅland IslandsAnguillaAntigua и BarbudaArubaBahamasBarbadosBelizeBermudaBonaire, Синт-Эстатиус и SabaCanadaCayman IslandsCosta RicaCubaCuraçaoDominicaDominican RepublicEl SalvadorGreenlandGrenadaGuadeloupeGuatemalaHaitiHondurasJamaicaMartiniqueMexicoMontserratNicaraguaPanamaPuerto RicoSaint BarthélemySaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSint Маартен (Голландская часть) Тринидад и TobagoTurks и Кайкос IslandsUnited Штаты AmericaVirgin острова, Британские Виргинские острова, Ю. С.АргентинаБоливия, Многонациональное Государство БразилияЧилиКолумбияЭквадорФолклендские (Мальвинские) островаФранцузская ГвианаГайанаПарагвайПеруСуринамУругвайВенесуэла, Боливарианская Республика

Связаться с другими дилерами с аналогичным оборудованием от моего имени

Отправлять

Нажмите ниже, чтобы посмотреть номер

Самый большой в мире экскаватор-погрузчик

Экскаватор-погрузчик JCB 4CX-15 SUPER. PHOTO/COURTESY

Спустя более 65 лет после того, как британская фирма JCB (Joseph Cyril Bamford Excavators) изобрела экскаватор-погрузчик, компания остается мировым лидером на рынке экскаваторов-погрузчиков.

Поэтому неудивительно, что сегодня компания JCB является самым популярным в мире дилером экскаваторов-погрузчиков, продавая по всему миру столько экскаваторов-погрузчиков, сколько все остальные производители экскаваторов вместе взятые.

Экскаваторы-погрузчики компании сочетают в себе выдающиеся возможности рытья траншей, копания, погрузки, подъема и погрузочно-разгрузочных работ с простотой обслуживания и эксплуатации.

Ключевой особенностью модельного ряда экскаваторов-погрузчиков JCB является экскаватор-погрузчик 4CX-15 SUPER с управляемыми колесами. Экскаватор-погрузчик 4CX-15 SUPER, рекламируемый как самый большой и мощный экскаватор-погрузчик в мире, предлагает различные улучшения производительности, комфорта, безопасности и эффективности, которые позволяют ему выполнять погрузочные операции, как никакой другой экскаватор-погрузчик.

Основными конструктивными особенностями экскаватора-погрузчика 4CX-15 SUPER являются четыре шины одинакового размера, которые обеспечивают высокий дорожный просвет и сцепление с дорогой, а также возможность управления четырьмя колесами для превосходной маневренности.

ПРОЧИТАЙТЕ: 7 самых мощных дорожно-строительных машин

Стандартное оборудование экскаватора-погрузчика JCB 4CX-15 SUPER включает современный набор автоматизированных функций JCB, среди которых AutoDRIVE, AutoBOOMLOCK (только управление с помощью джойстика), AutoTHROTTLE, AutoCHECK , AutoSTABILIZERSUP (только управление джойстиком), AutoSRS и AutoIDLE. Опционально доступен AutoPREHEAT.

«JCB 4CX-15 SUPER оснащен двигателем JCB EcoMAX, разработанным и изготовленным JCB и испытанным в течение 110 000 часов на 70 различных машинах в самых сложных условиях и условиях», — сообщает JCB.

Помимо безупречной работы с осями и коробками передач JCB, двигатель JCB EcoMAX развивает мощность до 109 л.

Двигатель JCB EcoMAX не требует дизельного сажевого фильтра (DPF), что упрощает и удешевляет обслуживание.Когда придет время покупать новую машину, двигатель JCB EcoMAX можно будет адаптировать для работы на низкокачественном топливе, что означает, что его можно будет продать по более высокой стоимости остатка.

Что касается экономии, система JCB TorqueLock входит в стандартную комплектацию всех экскаваторов-погрузчиков Autoshift 4CX-15 SUPER, обеспечивая экономию топлива до 25 % и сокращение времени в пути до 10 % в сочетании с опциональной 6-ступенчатой ​​коробкой передач. Автоматическая трансмиссия.

На JCB 4CX-15 SUPER распространяется гарантия сроком на 2 года или 2000 часов работы от ковша к ковшу.

Часто задаваемые вопросы:

Что такое экскаватор?

Экскаватор-экскаватор представляет собой землеройную машину с ковшом для копания на конце шарнирно-сочлененной стрелы, состоящей из двух частей. Он крепится к задней части трактора или фронтального погрузчика, последний из которых представляет собой экскаватор-погрузчик.

Почему экскаватор-погрузчик называется экскаватором-погрузчиком?

Обратная лопата обычно крепится к задней части трактора, причем у большинства типов фронтальный погрузчик находится спереди. Он работает, вдавливая ковш в почву и перетаскивая его к машине.Термин «обратная лопата» происходит от движения экскаваторного ковша.

В чем разница между обратной лопатой и экскаватором?

Основное различие между двумя аппаратами заключается в размере. В то время как экскаватор больше и тяжелее, экскаватор меньше. Экскаваторы используются для крупных сносов, добычи полезных ископаемых и других крупномасштабных проектов.

С другой стороны, экскаваторы-погрузчики идеально подходят для небольших работ по сносу, разрушению асфальта, рытью ям, легкой транспортировке строительных материалов, несложным земляным работам и другим мелким работам.

Сколько стоит купить экскаватор?

Приобретение обратной лопаты с глубиной копания 14 футов (отраслевой стандарт) и мощностью от 70 до 90 лошадиных сил стоит от 50 000 до 90 000 долларов США. в то время как гигантские экскаваторы с глубиной копания 16 футов стоят от 110 000 до 150 000 долларов.

Читать дальше…

JCB 4CX CZECHMAT.CZ

MakeAhlmann (1)Ammann (3)ATLAS (2)Atlas Copco (1)AUSA (1)Avia (6)BAGELA (3)Балканкар (1)Беларусь / Беларусь (1)Bobcat (1)Böhler (Бёлер) (1) Bomag (6)BSS (1)BUCHER Schörling (Schoerling) (3)CASE (5)CATerpillar (32)CHTZ (2)DAF (36)DEMAG (4)Desta (3)DitchWitch (2)Doosan (3)Dulevo ( 1)Dynapac (8)Feldbinder (1)FIAT (1)FLIEGL (3)Ford (5)GINAF (5)Goldhofer (1)Good Year (1)Hamm (6)HANIX (1)Hitachi (7)IVECO (33) )JCB (10)John Deere (6)Johnston (1)Keestrack (3)Kobelco (2)Kögel (1)Komatsu (23)Kramer (3)KRONE (1)Krupp (1)Kubota (4)Ladog (4) Langendorf (1)LIAZ (7)Liebherr (28)Linde (1)Lombardini (LBD) (1)MAN (99)Manitou (6)Mecalac (1)MenziMuck (4)Mercedes (77)Michelin (2)Mitsubishi (5) )Multicar (2)NEUSON (1)New Holland (5)Nissan (5)Nooteboom (Noteboom (2)Panav (4)Peugeot (1)POWERSCREEN (3)Praga (2)Rammax (2)REFORM-WERKE (Agromont AG) (1)Renault (25)Rottne (1)Same (2)Sandvik (1)Scania (36)Schmitz (1)Schwarzmüller (2)Sennebogen (1)Škoda (5)Spitzer (1)STAvostroj / AMMANN (1)Steyr (1)Натюрморт (1)СТС Бардейов (1) Takeuchi (3)TATRA (29)Terberg (1)Terex (6)Thwaites (1)Trilety (1)UpRight / Snorkel (1)Vögele (1)Volvo (62)VW (1)Wacker Neuson (9)Wirth (1) )Yanmar (2)Zetor (1)ZTS (6)_JINÉ (118)

КатегорияНагреватель асфальта (1)Асфальтоукладчик (5)Ресайклер асфальта (3)Сборочная платформа / подушка (4)Сборочная платформа ГРУЗОВИК (4)экскаватор-погрузчик (1)Экскаватор-погрузчик (4)отвал / плуг (1)кузов (2)Кузов/Грузовик (22)Стрела/рукоять/кран (2)ковши/лопаты (8)АВТОБУС (2)кабина (3)автомобили/фургоны/маленькие и т. д.(22)Уплотнитель / полигон (1)компрессор (1)бетононасос (12)контейнер + кран (28)контейнерная цепь (10)контейнерный крюк (50)контейнерный канат (1)кран погрузочный (гидравлический) (1)кран на грузовик (20)краны (3)Дробилка (18)Бульдозеры (15)Буровой комплект (7)Самосвал (11)Электроцентраль / генератор (4)Двигатель (1)Экскаватор гусеничный (51)экскаватор манипулятор (2)Экскаватор мини ( 7)Шагающий экскаватор (4)Колесо экскаватора (30)Промывочная машина (2)Forest & Wood Special (17)перевозка бревен для лесного хозяйства (4)вилочный погрузчик (8)вилки (1)мусоровоз (3)Коробка передач (4)захват / коготь (5)Грейдер (2)Пескоразбрасыватель (7)Молоты (4)комбайн (2)гусеничный погрузчик (2)погрузчик телескопический (6)погрузчик колесный (45)металлолом (13)фрезерный (2)бетономешалка (28) передвижной магазин (1)косилка/измельчитель (2)мульчер/резак (2)Мультикар (3)Коммунальный (общественный) транспорт (13)Клещи (1)Прицеп-платформа (12)шток (-поршень) (1)Каток вибрационный (26) )Скрепер (1)Грейтер (7)Полуприцеп (14)Полуприцеп самосвальный (2)Погрузчик с бортовым поворотом (4)Шламоуборочная машина (9)Подметальная машина (13)Трамбовочная машина (3)Резервуар / Цистерна (18)самосвал + кран (31)самосвал 1-бортовой (самосвал (14)самосвал 2-борт (2)самосвал 3-борт (65)Шины (5)Эвакуатор (5)Трактор (16)трактор + кран ( 8)тягач (18)Прицеп специальный (4)автомобили с краном (71)УДС (экскаватор на грузовике) (2)Фургон/фургон (9)виброплита (4)_разные ( другие) (66)

Год from2022202120202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119919881987198619851984198319821981198019791978197719761975197419731972197119701969196819671966196519641963196219611960195919581957195619551954195319521951

Год to2022202120202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119919881987198619851984198319821981198019791978197719761975197419731972197119701969196819671966196519641963196219611960195919581957195619551954195319521951

Цена от 500 ЕВРО2 000 ЕВРО5 000 ЕВРО10 000 ЕВРО20 000 ЕВРО30 000 ЕВРО40 000 ЕВРО55 000 ЕВРО75 000 ЕВРО130 000 ЕВРО185 000 ЕВРО

Цена до 500 ЕВРО2 000 ЕВРО5 000 ЕВРО10 000 ЕВРО20 000 ЕВРО30 000 ЕВРО40 000 ЕВРО55 000 ЕВРО75 000 ЕВРО130 000 ЕВРО185 000 ЕВРО

.
