Документ энциклопедии Стройтех, Категория: Экскаваторы колесные
Технические характеристики HYUNDAI R200W-7
Габаритные размеры HYUNDAI R200W-7
Двигатель HYUNDAI R200W-7
Эксплуатационные характеристики HYUNDAI R200W-7
Hyundai Heavy Industries R200W-7|Hyundai Motor R200W-7|HYUNDAI R200W-7|R200W-7|Хёндай R200W-7|Хендэ R200W-7|Хёндэ R200W-7|Хундай R200W-7|Хюндай R200W-7|Экскаватор колесный HYUNDAI R200W-7|Экскаватор колесный R200W-7
Энциклопедия СтройТех является открытой справочно-информационной системой. |
На правах рекламы: |
Основные характеристики | |
Общий вес, кг | 20500 |
Двигатель | |
Модель двигателя | B5.9-C |
Расчётная частота вращения, об/мин | 1950 |
Тип двигателя | дизельный |
Диаметр цилиндра и ход поршня | 102×120 |
Производитель двигателя (марка) | Cummins |
Мощность двигателя, кВт (л. | 124(166) |
Рабочий объём двигателя, см3 | 5880 |
Число и расположение цилиндров | 6 |
Топливная система | |
Максимальная скорость, км/ч | 33 |
Размеры | |
Колесная (гусеничная) база, мм | 2800 |
Габаритные размеры, мм | (9490-9610)x2490x3180 |
Дорожный просвет, мм | 345 |
Электрооборудование | |
Аккумуляторы (напряжение/емкость) , В/Ач | 12/100 |
Заправочные емкости | |
Топливный бак, л | 310 |
Система охлаждения, л | 35 |
Гидравлическая система, л. | 270 |
Гидробак, л. | 180 |
Эксплуатационные характеристики | |
Глубина копания, мм | 5480-6380 |
Высота выгрузки, мм | 6670-7050 |
Колёса |
|
Шины | 10.00-20-14PR |
Колея передних/ задних колес, мм | 1874 |
Навесное оборудование | |
Вместимость ковша, куб.м. | 0,51-1,34 |
Характеристики экскаватора |
|
Высота копания, мм | 9500-9870 |
Радиус поворота задней части платформы, мм | 2800 |
Скорость поворота платформы, об/мин. | 12,5 |
Максимальная досягаемость (по уровню грунта), мм | 9110-9900 |
Характеристики бульдозера | |
Ширина х Высота отвала, мм | 2490×610 |
Максимальное заглубление/подъем отвала, мм | 125/445 |
Hyundai R200W-7 — спецификация, фото, видео, обзор
- Тип: Колесные экскаваторы;
- Производитель: HYUNDAI;
- Модель: Hyundai R200W-7.

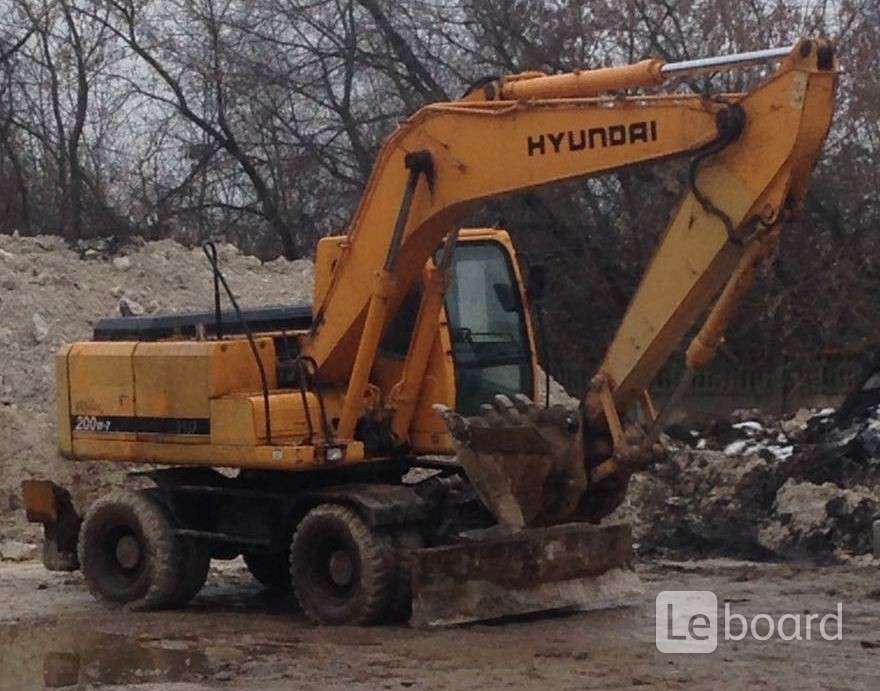

Hyundai R200W-7 фото
Hyundai R200W-7 описание
Пневмоколёсный одноковшовый экскаватор производства HYUNDAI
Высокое качество исполнения и современный функционал.
Технические характеристики Hyundai R200W-7
Двигатель | B5.![]() |
Эксплуатационная мощность | 124 кВт |
Рабочий объем | 5880 см3 |
Скорость транспортная | 33 км/ч |
Габаритные размеры | |
Длина | 9520 мм |
Ширина | 2490 мм |
Высота | 3410 мм |
Эксплуатационная масса | 20500 кг |
Высота копания | 9870 мм |
Максимальный объем ковша | 1,16 м3 |
Глубина копания | 6380 мм |
Радиус копания | 9900 мм |
Отзывы о Hyundai R200W-7
Передовая компьютерная система CAPO (оптимизации энергии) поддерживает оптимальный режим работы силовой установки с учетом нагрузки. Это способствует сокращению потребления топлива. Также система CAPO контролирует температуру гидравлической и охлаждающей жидкостей и осуществляет самодиагностику, выявляя неполадки в автоматическом режиме.
Сведения о них передаются посредством специальных индикаторов.
- высокое качество сборки;
- ключевые детали и комплектующие собственного производства;
- небольшой расход топлива;
- адаптация к российским условиям;
- метрическая система мер.
Отличная управляемость делает экскаватор хундай незаменимой техникой для работы на крупных строительных площадках, в горной или добывающей промышленности. В основе ходовой части лежит современная гидромеханическая конструкция, что позволяет технике быстро и точно реагировать на все команды оператора и сохранять отличную управляемость даже на очень неровной поверхности.
Похожие публикации
Hyundai R200W Колесный экскаватор Руководство по эксплуатации и обслуживанию
Hyundai R200W Колесный экскаватор Руководство по эксплуатации и обслуживанию
178 стр Есть еще…
200W-7
СОДЕРЖАНИЕ
1. СОВЕТЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
1. Перед началом работы
2. Во время работы машины
3. Во время проведения технического обслуживания
4. Парковка
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Основные элементы
2. Технические характеристики
3. Рабочий диапазон
4. Вес элементов
5. Грузоподъемность
6. Руководство по выбору ковша
7. Технические характеристики основных компонентов
3. УСТРОЙСТВА УПРАВЛЕНИЯ
1. Устройства кабины
2. Панель дисплеев и сенсорных переключателей
3. Переключатели
4. Рычаги и педали
5. Кондиционер и отопитель
6. Другие устройства
4. РАБОТА
1. Рекомендации для новой машины
2. Проверка перед запуском двигателя
3. Запуск и остановка двигателя
4. Система выбора режимов работы
5. Управление рабочим оборудованием
6. Передвижение машины
7. Метод эффективной работы
8. Работа на стройплощадках с особыми условиями
9. Обычная работа экскаватора
10. Опускание рабочего оборудования
11. Хранение
12. Схема управления машиной с помощью джойстиков
13. Подключение контура гидравлической системы
5. ТРАНСПОРТИРОВКА
5-1
2. Габаритные размеры и вес
5-2
3. Погрузка машины
5-3
4. Крепление машины
5-5
5. Погрузка и разгрузка при помощи крана
5-7
6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. Инструкции по проведению
6-1
2. Моменты затяжки
6-6
3. Требования к применяемым топливу, охлаждающей жидкости и смазкам
6-9
4. Перечень параметров, проверяемых при техническом обслуживании
6-11
5. Карта технического обслуживания
6-16
6. Инструкция по проведению обслуживания
6-18
7. Электросистема
6-46
8. Кондиционер и отопитель
6-48
7. РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ
1. Двигатель
7-1
2. Электросистема
7-2
3. Другие
7-3
1. СОВЕТЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
1. ПЕРЕД НАЧАЛОМ РАБОТЫ
В первую очередь думайте о безопасности.
В особой ситуации носите защитную одежду,
включая безопасную каску, защитные ботинки,
защитные перчатки, защитные очки и устройства
для защиты органов слуха в зависимости от
конкретных условий работы.
Почти все несчастные случаи происходят из-за
пренебрежения простыми и основополагающими
правилами техники безопасности.
Перед началом работы убедитесь в том, что Вы
действительно правильно поняли положения
настоящего руководства.
Полностью осознайте детали и процесс в целом по
выполнению строительных работ еще до того, как
Вы приступили к работе.
Если Вы найдете какую-либо опасную операцию в
технологическом процессе, посоветуйтесь с
руководителем работ относительно превентивных
мер безопасности еще до начала работы на
машине.
Не работайте на экскаваторе в состоянии
усталости или после употребления алкогольных
напитков или наркотиков.
1-1
Срела/Рукоять Вариант (Mex) 1 | |
Транспортная длина | 7730 мм |
Транспортная высота | 3085 мм |
Макс. высота среза | 8759 мм |
Макс. высота погрузки | 6201 мм |
Макс. радиус копания | 8474 мм |
Макс. глубина вертикальной стенки котлована | 2570 мм |
Макс. глубина копания | 4491 мм |
Срела/Рукоять Вариант (Mex) 1 | Dipper 20000мм |
Срела/Рукоять Вариант (Mex) 2 | |
Транспортная длина | 8095 мм |
Транспортная высота | 3085 мм |
Макс. высота среза | 9080 мм |
Макс. высота погрузки | 6510 мм |
Макс. радиус копания | 8824 мм |
Макс.![]() | 2841 мм |
Макс. глубина копания | 4838 мм |
Срела/Рукоять Вариант (Mex) 2 | Dipper 2350мм |
Размеры | |
Колесная база | 2400 мм |
Радиус поворота задней части платформы | 1670 мм |
Габаритная ширина | 2480 мм |
Дорожный просвет | 360 мм |
Высота до верха кабины | 3085 мм |
Клиренс поворотной платформы | 1155 мм |
Двигатель | |
Количество цилиндров | 4 |
Марка двигателя | 2239 |
Модель двигателя | 439TA-M2 |
Полезная мощность | 87.3 кВт |
Измеренная мощность @ | 2000 об/мин |
Рабочий объем | 3.9 л. |
Подача воздуха в двигатель | Турбонаддув |
Эксплуатационные | |
Запас топлива | 162 л.![]() |
Эксплуатационная масса | 12050 кг |
Запас жидкости в системе охлаждения | 22 л. |
Объем моторного масла | 13 л. |
Объем гидравлической системы | 110 л. |
Рабочее напряжение | 24 В |
Сила тока, вырабатываемая генератором | 70 А |
Давление предохранительного клапана гидросистемы | 35000 кПа |
Емкость подачи гидронасоса | 151 л/мин |
Размер шин | 600/40-22.5 |
Механизм поворота | |
Скорость поворота | 8.3 об/мин |
Крутящий момент | 26000 Нм |
Трансмиссия | |
Тип трансмиссии | Гидростатический |
Количество передач вперед | 2 |
Количество передач назад | 2 |
Макс.![]() | 33 км/ч |

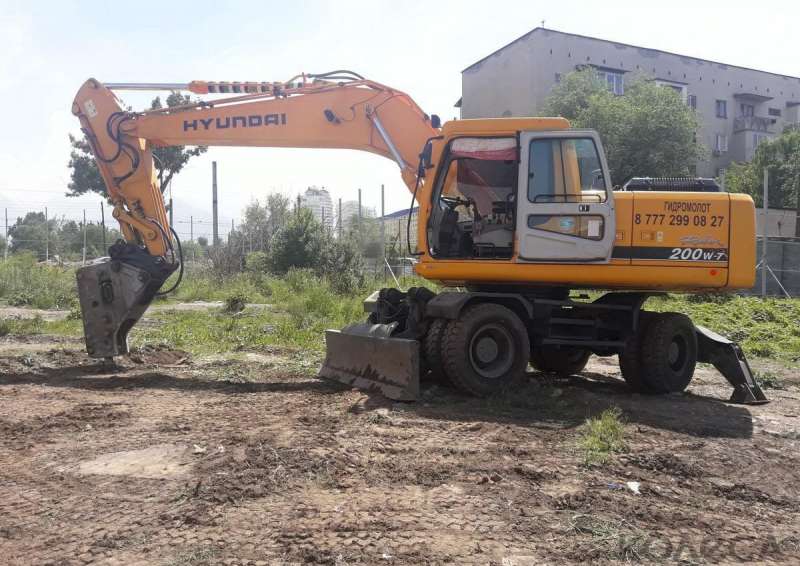

Гидромолот на базе экскаватора Hyundai R200W-7
Описание
Колесный экскаватор Hyundai (Хундай) R200W-7 предназначен для разработки карьеров, котлованов, траншей, насыпей, погрузки и разгрузки сыпучих материалов, также возможно использование для разрыхленных скальных пород, промерзших грунтов и других рабочих операций в условиях дорожного, промышленного, городского, сельского, транспортного и мелиоративного строительства.
Одним из востребованных видов навесного оборудования является гидромолот.
Гидромолоты (гидравлические молоты) применяются для разрушения прочных материалов и конструкций: асфальт, бетон, камень, мерзлый грунт и т.д. Он устанавливается в качестве навесного оборудование на экскаваторы, погрузчики, манипуляторы.
На данном экскаваторе установлен гидромолот относящийся к тяжелому классу.
Тяжелые гидромолоты зачастую используются для решения таких задач, которые когда-то решали с помощью взрыва. Наиболее логично их использование в карьерах, на скальных грунтах, при дроблении крупных негабаритов и разработки больших объемов тяжелой мерзлоты. Весьма эффективно такие гидромолоты используются при сносе зданий, мостов и других сооружений.
Здесь необходимо заметить, что при работе гидромолотов вообще, а тяжелых- в особенности, следует уделять повышенное внимание вопросам безопасности. Разлетающиеся осколки или падающие куски бетона могут привести к тяжелым последствиям, способным перечеркнуть весь эффект от работы гидромолота.
Индивидуальный подход к каждому клиенту, заключение договора, постоянным клиентам предоставляются скидки. Итоговая стоимость услуги зависит от объема работы и способа оплаты.
Заказать услугу и аренду техники с различным навесным оборудованием в Красноярске и Красноярском крае, а также при необходимости получить квалифицированную консультацию можно по телефонам
+7(391)29-62-999, +7(905)97-62-999.
9. Максимальная высота среза | 9870 мм |
10. Максимальная высота загрузки | 7050 мм |
11. Максимальный радиус на уровне земли | 9690 мм |
12.Максимальная глубина копания вертикальной стенки | 5810 мм |
13. Максимальная глубина земляных работ | 6380 мм |
1.![]() | 9610 мм |
3.Высота подъема груза агрегата | 3360 мм |
9. Максимальная высота среза | 9500 мм |
10. Максимальная высота загрузки | 6670 мм |
11.Максимальный радиус по уровню земли | 8870 мм |
12. Максимальная глубина копания вертикальной стенки | 4970 мм |
13.![]() | 5480 мм |
1.Длина передачи нагрузки агрегата | 9510 мм |
3. Высота переноса груза | 3250 мм |
9. Максимальная высота среза | 9730 мм |
10.Максимальная высота загрузки | 6900 мм |
11. Максимальный радиус на уровне земли | 9260 мм |
12.![]() | 5440 мм |
13.Максимальная глубина раскопок | 5880 мм |
1. Длина передачи нагрузки агрегата | 9490 мм |
3. Высота переноса груза | 3100 мм |
R200W-7 — Hyundai Construction Equipment Americas, Inc.- PDF-каталоги | Техническая документация
Стандартное оборудование Дополнительное оборудование Стандартная кабина ISO Всепогодная стальная кабина с круговым обзором Окна из безопасного стекла Подъемный стеклоочиститель Сдвижное складывающееся переднее окно Сдвижное боковое окно Запираемая дверь Тепловой и охлаждающий бокс Ящик для аксессуаров и пепельница Независимое управление — 4 опоры Кондиционер (5 000 ккал/час, 20 000 БТЕ/час) FATC (полностью автоматический контроль температуры) Обогреватель и антиобледенитель Солнцезащитный козырек для кабины внутри Топливозаправочный насос (36 /мин, 9. 5 галлонов США в минуту) Проблесковый маячок Предохранительный запорный клапан для цилиндра стрелы с устройством предупреждения о перегрузке Предохранительный запорный клапан для цилиндра рукояти Комплект трубопроводов одностороннего действия (прерыватель и т. д.) Комплект трубопроводов двойного действия (раскладушка и т. д.) Источник питания 12 В (преобразователь постоянного тока в постоянный) Электрический. преобразователь CD-плеер Радио Быстроразъемное соединение Система компьютерной оптимизации мощности (New CAPO) 2 режима мощности, 3 режима работы, 2 режима пользователя Автоматическое замедление и замедление одним касанием Система автоматического прогрева Система автоматического предотвращения перегрева Нагреватель (7500 ккал/ч) , 30,000BTU/hr) и антиобледенитель Система самодиагностики Централизованный мониторинг ЖК-дисплей Частота вращения двигателя Часы и код ошибки Датчики Указатель уровня топлива Указатель температуры охлаждающей жидкости двигателя Гидравл.указатель температуры масла Предупреждение Уровень топлива Проверка Двигатель и ЦП Давление масла в двигателе Температура охлаждающей жидкости двигателя Гидравл.
температура масла Низкий заряд аккумулятора Засорение воздушного фильтра Индикатор Мощность макс. Предпусковой подогрев и прогрев двигателя Торможение в одно касание ROBEX 200W-7 Съемный экран для очистки масляного радиатора Замки дверей и кабины одним ключом Два наружных зеркала заднего вида Полностью регулируемое сиденье на подвеске с ремнем безопасности Сдвигаемый джойстик, управляемый пилотом Автоматический тормоз поворота Съемный расширительный бак Водоотделитель и предварительный топливный фильтр, топливная магистраль Система удержания стрелы Система крепления стрелы Противовес (3400 кг, 7500 фунтов) моноблочная стрела (5.65 м, 18 футов 6 дюймов (2,9 м, 9 футов 6 дюймов) AM/FM-радио и кассета Дистанционный радиопереключатель Система наклона консольного ящика (левая) Три передних рабочих фонаря Электрический звуковой сигнал Аккумуляторы (2 x 12 В x 100 Ач) Главный выключатель аккумуляторной батареи Устройство облегчения запуска двигателя (нагреватель воздушной решетки) в холодную погоду Стандартный ковш (0,80 м3, 1,05 ярда3) Задний бульдозер и передняя выносная опора Задний отвал (610 мм x 2490 мм) Шины — двойные (10,00 — 20 — 14PR) Сигнал движения Подогреватель топлива Различные дополнительные рукояти Суперкороткая рукоять (2,0 м, 6 футов 7 дюймов) Короткая рукоять (2,4 м, 7 футов 10 дюймов) Различные дополнительные ковши (с шапкой по SAE) Узкий ковш (0,05 м, 7 футов 10 дюймов).
51 м3, 0,67 ярда3) Легкий ковш (0,87 м3, 1,14 ярда3) Легкий ковш (0,92 м3, 1,20 ярда3) Легкий ковш (1,10 м3, 1,44 ярда3) Легкий ковш (1,20 м3, 1,57 ярд3) Легкий ковш ( 1,34 м3, 1,75 ярда3) Усиленный ковш (0,74 м3, 0,97 ярда3) Усиленный ковш (0,90 м3, 1,18 ярда3) Усиленный ковш (1,05 м3, 1,37 ярда3) Усиленный ковш для камней (0,87 м3, 1,14 ярда3) Обработка склонов ковш (0,75 м3, 0,98 ярда3) Освещение кабины Кабина FOPS/FOG (ISO/DIS 10262) FOPS (конструкция защиты от падающих предметов) FOG (защита от падающих предметов) Кабина Rwf-крышка Прозрачный набор инструментов Костюм оператора Специальный кожух Боковая дверь с вентиляционным отверстием Двигатель аварийное управление Ходовая часть Задняя и передняя выносные опоры Ярусы — двойные (10.00 — 20 твердый) Сиденье Регулируемое сиденье на пневматической подвеске Сиденье на механической подвеске с подогревом Регулируемое сиденье на пневматической подвеске с обогревателем Комплект для снижения шума Кольцевой вентилятор Специальный капот F/G Устройство смены шаблона (2 шаблона) КОЛЕСНЫЙ ЭКСКАВАТОР Применяемый двигатель уровня 2 200W-7 Стандартное и дополнительное оборудование может отличаться.
Для получения дополнительной информации обратитесь к дилеру Hyundai. Машина может отличаться в соответствии с международными стандартами. Все имперские измерения округлены до ближайшего фунта или дюйма. ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С www.hyundai-ce.com *На фотографии может быть изображено дополнительное оборудование.2009.10 Ред. 8
Hyundai R200W-7 Руководство по эксплуатации эксплуататор Hyundai R200W — PDF — PDF скачать — HeyDownloads
Hyundai R200W-7 колесный экскаватор Руководство по эксплуатации
Hyundai R200W-7 колесный экскаватор Руководство по эксплуатации
Excavator R200W-7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | 99Безопасность Подсказка Группа 1 | до эксплуатации Машина | Группа 2 | во время эксплуатации Машина | Группа 3 | Во время технического обслуживания | Группа 4 | Раздел 2 | Технические характеристики | Группа 1 | Основные компоненты | 3 | Технические характеристики | Группа 3 | Группа 4 | Вес | Группа 5 | Подъемная мощность | Группа 6 | Группа | Группа ведра | | Группа 70008 | ||||||||||||||||||||||||||||||
Спецификация для основных компонентов | Группа | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 80175 | Рекомендуемые масла | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Раздел 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Устройство управления | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 1 | Группа 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 3 | Выключатели | Группа 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 4 | Рычатки и педали | 3Группа 5 | Кондиционер и отопитель | |||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 1 | Предложение для новой машины | Группа 2 | Проверка перед запуском двигателя | Группа 3 | Группа 3 | Начало и остановка двигателя | Группа 4 | Режим Выбор системы | Группа 50008 | Группа 5 | Операция рабочего устройства | Путешествие на машине | 73 Группа 70008 | Группа 70008 | Эффективный метод работы | Группа 8 | Работа в специальных рабочих местах | Группа 9 | Норма AL APALE EXCAVAVATOR | 73 Группа 10 | Узор навешивания | | Группа 11 | |||||||||||||||||||||||||||||||
Group 11 | Группа 12 | RCV Рычаг Рычатки | Группа 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||
Гидравлический Схема крепления | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
57 | Group 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 2 | Подготовка к транспортировке | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 3 | Размер и вес | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 4 | Загрузка Машины | Группа 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Раздел 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maintenan CE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 1 | Инструкции | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 3 | Топливо, охлаждающую жидкость и смазки | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 4 | Техническое обслуживание Проверка | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 5 | Диаграмма технического обслуживания | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 6 | Группа 70008 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 7 | Электрическая система | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 80008 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кондиционер и нагреватель | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Раздел 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 2 | Electric Electric System | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 3 | Другие | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Раздел 8 | 7||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 1 | Выбор гидравлического выключателя | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 2 | Конфигурация цепи | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 3 | Техническое обслуживание | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 4 | Меры предосторожности во время работы выключателя | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Группа 5 | 40008 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
⦁ Это не физическое руководство, а цифровое, что означает, что физическая копия не будет отправлена вам курьером.Руководство может стать вашим в течение следующих 2 минут, так как после оплаты вы НЕМЕДЛЕННО будете перенаправлены на страницу загрузки.
⦁ Это же руководство используется дилерами для диагностики вашего автомобиля на предмет его неисправностей.
⦁ Требуется какое-либо другое руководство по обслуживанию или есть какие-либо вопросы: пожалуйста, НАПИШИТЕ нам по адресу [email protected]
Общие вопросы
Запросов пока нет.
руководство по эксплуатации колесного экскаватора Robex 200W-7 R200W-7 Hyundai
Колесный экскаватор Hyundai Robex 200W-7 R200W-7 Руководство по эксплуатации.
В эту коллекцию входят следующие продукты:
1. Колесный экскаватор Hyundai Robex 200W-7 R200W-7. Руководство по ремонту
2. Колесный экскаватор Hyundai Robex 200W-7 R200W-7. Руководство по эксплуатации
Руководство по обслуживанию было подготовлено в качестве помощи для повышения качества ремонта, предоставляя сервисному мастеру точное представление о продукте и показывая ему правильный способ выполнения ремонта и вынесения суждений. Убедитесь, что вы поняли содержание данного руководства и используйте его в полной мере при каждой возможности.
Настоящее руководство по обслуживанию в основном содержит необходимую техническую информацию для эксплуатации в сервисной мастерской.
Руководство по обслуживанию колесного экскаватора Robex 200W-7 R200W-7 Hyundai
Это руководство содержит ряд инструкций и рекомендаций по безопасности, касающихся вождения, обращения с машиной, смазки, технического обслуживания, осмотра и регулировки оборудования.
Руководство предназначено для обеспечения безопасного обслуживания и повышения производительности машины.
Настоящее Руководство по обслуживанию и ремонту относится к следующим моделям:
— Колесный экскаватор Hyundai Robex 200W-7 R200W-7
Данное руководство по обслуживанию содержит:
ПРЕДИСЛОВИЕ
РАЗДЕЛ 1 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
Группа 1 Перед началом работы на машине
Группа 2 Во время работы на машине
Группа 3 Во время технического обслуживания
Группа 4 Парковка
РАЗДЕЛ 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Группа 1 Основные компоненты
Группа 2 Технические характеристики
Группа 3 Рабочий диапазон
Группа 4 Масса
Группа 5 Грузоподъемность
Группа 6 Руководство по выбору ковша
Группа 7 Ходовая часть
Группа 8 Спецификация основных компонентов
Группа 9 Рекомендуемые масла 9013
СЕКЦИЯ 3 УСТРОЙСТВО УПРАВЛЕНИЯ
Группа 1 Устройство кабины
Группа 2 Комбинация приборов
Группа 3 Переключатели
Группа 4 Рычаги и педали
Группа 5 Кондиционер и обогреватель
Группа 6 Прочее
РАЗДЕЛ 4 ЭКСПЛУАТАЦИЯ
Группа 1 Предложение для новой машины
Группа 2 Проверка перед запуском двигателя
Группа 3 Запуск и остановка двигателя
Группа 4 Система выбора режима
Группа 5 Работа рабочего органа
Группа 6 Движение машины
Группа 7 Эффективный метод работы
Группа 8 Эксплуатация на специальных рабочих площадках
Группа 9 Нормальная эксплуатация экскаватора
Группа 10 Схема опускания навесного оборудования
Группа 11 Хранение
Группа 12 Схема работы рычага RCV
Группа 13 Переключение контура гидравлического навесного оборудования
РАЗДЕЛ 5 ТРАНСПОРТИРОВКА
Группа 1 Подготовка к транспортировке
Группа 2 Размеры и вес
Группа 3 Загрузка машины
Группа 4 Крепление машины
Группа 5 Погрузка и разгрузка краном
РАЗДЕЛ 6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Группа 1 Инструкции
Группа 2 Момент затяжки
Группа 3 Спецификация топлива, охлаждающей жидкости и смазочных материалов
Группа 4 Контрольный список технического обслуживания
Группа 5 Карта технического обслуживания
Группа 6 Инструкция по обслуживанию
Группа 7 Электрическая система
Группа 8 Кондиционер и обогреватель
РАЗДЕЛ 7 РУКОВОДСТВО ПО ПОИСКУ НЕИСПРАВНОСТЕЙ
Группа 1 Двигатель
Группа 2 Электрическая система
Группа 3 Прочее
РАЗДЕЛ 8 ГИДРАВЛИЧЕСКИЙ МОЛОТ
Группа 1 Выбор гидравлического молота
Группа 2 Конфигурация цепи
Группа 3 Техническое обслуживание
Группа 4 Меры предосторожности при работе с молотом
Группа 5 Быстросъемный зажим
Цена: $19. 99
Руководство по обслуживанию колесного экскаватора Robex 200W-7 R200W-7 Hyundai
Руководство по ремонту колесного экскаватора Hyundai R200W-7СКАЧАТЬ
Руководство по ремонту колесного экскаватора Hyundai R200W-7СКАЧАТЬ
Это наиболее полный комплект OEM для колесного экскаватора Hyundai R200W-7. Загрузить руководство по ремонту в мастерской. Руководство по ремонту и обслуживанию предоставит вам практические и полные информационные руководства.Файл PDF содержит диаграммы хорошего качества и инструкции по обслуживанию и ремонту Hyundai. Это рекомендуется для самодельщиков! Экономия $$$$$$ и затрат времени на ремонт и техническое обслуживание !!!!
Модели Крышки:
Колесный экскаватор Hyundai R200W-7
Руководство по ремонту для мастерских Обложки:
РАЗДЕЛ 1
ОБЩИЕ СВЕДЕНИЯ
Группа 1 Указания по технике безопасности
Группа 2 Технические характеристики
РАЗДЕЛ 2
ФУНКЦИЯ СТРУКТУРЫ
Группа 1 Насосное устройство
Главный регулирующий клапан группы 2
Поворотное устройство группы 3
Передвижное устройство группы 4
Группа 5 Рычаг RCV
Группа 6 Педаль RCV
РАЗДЕЛ 3
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Группа 1 Гидравлический контур
Группа 2 Главная цепь
Группа 3 Контрольная цепь
Группа 4 Одиночная операция
Группа 5 Комбинированная операция
РАЗДЕЛ 4
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Группа 1 Расположение компонентов
Группа 2 Электрическая цепь
Группа 3 Спецификация электрических компонентов
Соединители группы 4
РАЗДЕЛ 5
МЕХАТРОМИЧЕСКАЯ СИСТЕМА
Группа 1 Контур
Группа 2 Выбор режима Система
Группа 3 Система автоматического замедления
Система повышения мощности, группа 4
Группа 5 Система управления скоростью движения
Группа 6 Функция автоматического прогрева
Группа 7 Функция предотвращения перегрева двигателя
Группа 8 Система защиты от повторного запуска
Система самодиагностики группы 9
Группа 10 Система управления двигателем
Группа 11 EPPR (электропропорциональный редукционный клапан)
Переключатель Prolix группы 12
Группа 13 Система мониторинга
РАЗДЕЛ 6
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Группа 1 Перед устранением неполадок
Группа 2 Гидравлическая и механическая система
Группа 3 Электрическая система
Группа 4 Мехатронная система
РАЗДЕЛ 7
СТАНДАРТ ОБСЛУЖИВАНИЯ
Группа 1 Эксплуатационные испытания
Группа 2 Основные компоненты
Группа 3 Трек и рабочее оборудование
РАЗДЕЛ 8
РАЗБОРКА И СБОРКА
Группа 1 Меры предосторожности
Группа 2 Момент затяжки
Группа 3 Насосное устройство
Группа 4 Главный регулирующий клапан
Поворотное устройство группы 5
Передвижное устройство группы 6
Группа 7 Рычаг RCV
Группа 8 Поворотное соединение
Группа 9 Стрела, рукоять и цилиндр ковша
Группа 10 Ходовая часть
Группа 11 Рабочее оборудование
РАЗДЕЛ 9
КОМПОНЕНТ МОНТАЖНЫЙ МОМЕНТ
Группа 1 Вводное руководство
Группа 2 Система двигателя
Группа 3 Электрическая система
Группа 4 Гидравлическая система
Группа 5 Ходовая часть
Группа 6 Структура
Группа 7 Рабочее оборудование
Сервисное руководство по ремонту МОМЕНТАЛЬНО СКАЧИВАЕТСЯ. Это означает отсутствие затрат на доставку или ожидание доставки компакт-диска по почте… вы получите это руководство сегодня путем мгновенной загрузки после завершения платежа через наш безопасный платежный процессор. Мы принимаем все основные кредитные/дебетовые карты/Paypal. Это здорово иметь, сэкономит вам много и узнать больше о вашем. Страницы доступны для печати.
Формат файла: PDF
Совместимость: все версии Windows и Mac, APP ISO, Iphone, Ipod, Android и т. д.
Язык: английский
Требования: Adobe PDF Reader или веб-html
Пожалуйста, используйте нашу строку поиска, чтобы найти другие руководства, которые вам нужны.
БИРКИ
Hyundai R200W-7 Руководство по эксплуатации колесного экскаватора, Руководство по ремонту колесного экскаватора Hyundai R200W-7, Руководство по ремонту колесного экскаватора Hyundai R200W-7, коробка передач, ремонт, статор, роторы, колодки, стартер, бак, газ, карбюратор, бары, производительность, нет искры, колесо, струйный насос, карбюратор, магазин, четыре, электронный, выхлоп, стойка, степень сжатия, рама, кикстарт, крышка, электрический, восстановление, фары, радиатор, рабочий объем, двигатель, кривошип, головка, сиденье, мастерская, поршень , впуск, система, хранение, предохранитель, детали, характеристики, вес, исправить, трансмиссия, схема, пластина, упорная пластина, стойки, замена охлаждающей жидкости, тормоза, пластик, вилки, pgm-fi, подвеска, над, магнето, пружина, старт , крыло, карботор, размер, свет, свингер, охлаждающая жидкость, онлайн, информация, переключатель, крылья, тройник, приводной вал, панели, топливный насос, шатун, торк, перед, коды ошибок, проблемы, сделай сам, двигательная установка, глушитель, рулевое управление , корпус, загружаемый, запуск, eps, ход, батарея, устранение неполадок, маятник, вал, маховик, планка, удар, ссылка, p жиклер, выпрямитель, ручка, первичный редуктор, схема, охладитель, тросы, тормоз, капитальный ремонт, регулятор, трансмиссия, какое масло в двигателе, корпус, данные, кикер, расточка, установка, гусеница, гидравлика, ротор, переключатели, холостой ход, график, проблема, тяга, эфи, инструкция, топливо, карбюратор, медленный жиклер, вязкость, тележка, катушка, иллюстрация, борт, негабарит, скорость, коленвал, характеристики, зажигание, распредвал, лыжи, кулачок, заряд, воздух, переключатели, инструкция , направляющая, линия, дерево, рычажный механизм, кулачки, жидкость, направляющие, схема, фунт/кв. , насос, шатун, сцепление, цилиндр, негабарит, установка, винт смеси, ось, лыжа, сцепление, шины, сапоги, код ошибки, зарядка, ширина, зазор клапана, длина, работа, смазка, регулировка, беда, пробка, шина
коробка передач Р210-7 Р215-7 Р200В-7
качания экскаватора 31Н6-10150 31Н6-10180 Хюндай Робэкс- 31N6-10150 31N6-10180 Hyundai Robex R210-7 R215-7 R200W-7 Коробка передач уменьшения качания
Редуктор поворотного привода вращает верхнюю часть экскаватора на шасси вместе с подшипником поворотного механизма.
Атрибуты: Мощные поворотные приводы предназначены для восстановления и повторного использования. В привод поворота входят следующие компоненты зубчатого колеса: солнечная шестерня, планетарная передача, игольчатый подшипник, роликовый подшипник, водило, вал-шестерня, шестерня-шестерня, сальник, зубчатый венец, корпус поворотного механизма.
Название запасных частей экскаватора | Редуктор поворота |
Модель оборудования | Р210-7 |
Категория запчастей | Поворотный механизм экскаватора |
Запасные части Состояние | Новый |
MOQ заказа (ПК, КОМПЛЕКТ) | 1 |
Наличие запчастей | В наличии |
Время доставки | 1-3 дня |
* | МОТОР ПОВОРОТА В СБОРЕ | 1 | #1938 | НЕ | |
*-2 | 31Н6-10180 | ПОВОРОТНЫЙ РЕДУКТОР | 1 | #1938 | |
1 | XKAQ-00301 | КОРПУС | 1 | #1938 | |
2 | XKAQ-00005 | ВАЛ-ПРИВОД | 1 | СТАРЫЙ | |
2 | XKAQ-00331 | ВАЛ-ПРИВОД | 1 | НОВИНКА | |
3 | XKAQ-00018 | ПРОСТАВКА | 1 | ||
5 | XKAQ-00026 | ПОДШИПНИК-РОЛИК | 1 | ||
6 | XKAQ-00032 | УПЛОТНИТЕЛЬНОЕ МАСЛО | 1 | ||
7 | XKAQ-00029 | ПОДШИПНИК-РОЛИК | 1 | ||
8 | XKAQ-00076 | ПЛИТА-УПОРНАЯ | 1 | ||
9 | XKAQ-00075 | ПЕРЕВОЗЧИК-2 | 1 | ||
10 | XKAQ-00074 | СТОПОРНОЕ КОЛЬЦО | 1 | ||
11 | XKAQ-00073 | ЗУБЧАТОЕ КОЛЬЦО | 1 | ||
12 | XKAQ-00072 | ШТИФТ-НОК | 4 | ||
13 | XKAQ-00014 | ШЕСТЕРНЯ-ШЕСТЕРНЯ | 1 | ||
14 | XKAQ-00071 | ШАЙБА УПОРНАЯ | 6 | ||
15 | XKAQ-00023 | ШЕСТЕРНЯ-ПЛАНЕТА 2 | 3 | ||
16 | XKAQ-00070 | ШТИФТ И ВТУЛКА | 3 | ВКЛ.![]() | |
17 | XKAQ-00048 | ШТИФТ-ПРУЖИНА | 6 | ||
18 | XKAQ-00011 | ШЕСТЕРНЯ-СОЛНЦЕ 2 | 1 | ||
19 | XKAQ-00015 | ПЕРЕВОЗЧИК-1 | 1 | ||
20 | XKAQ-00057 | СТОРОНА ПЛАСТИНЫ 1 | 3 | ||
21 | XKAQ-00019 | PIN-код 1 | 3 | ||
22 | XKAQ-00030 | КЛЕТКА-ИГЛА | 3 | ||
N23 | ВТУЛКА 2 | 3 | НЕ | ||
24 | XKAQ-00025 | ШЕСТЕРНЯ-ПЛАНЕТА 1 | 3 | ||
25 | XKAQ-00044 | ШАЙБА СТОПОРНАЯ | 2 | СТАРЫЙ | |
25 | XKAQ-00292 | ШАЙБА СТОПОРНАЯ | 1 | НОВИНКА | |
26 | XKAQ-00068 | СТОРОНА ПЛАСТИНЫ 3 | 1 | ||
27 | XKAQ-00010 | ШЕСТЕРНЯ-СОЛНЦЕ 1 | 1 | #1938 | |
29 | XKAQ-00049 | ПРОБКА-ДАВЛЕНИЕ | 1 | ||
30 | XKAQ-00066 | ЗАГЛУШКА | 2 | ||
31 | XKAQ-00065 | БОЛТ-ГОЛОВКА | 12 | ||
34 | XKAQ-00031 | ПЛАСТИНА-КРЫШКА | 1 | ||
35 | XKAQ-00064 | БОЛТ-ШЕСТИГР.![]() | 8 | ||
36 | XKAQ-00043 | ПЛАСТИНА-ЗАМОК | 1 | СТАРЫЙ | |
36 | XKAQ-00296 | ПЛАСТИНА-ЗАМОК | 1 | НОВИНКА | |
37 | XKAQ-00042 | БОЛТ-ШЕСТИГР. | 4 | СТАРЫЙ | |
37 | XKAQ-00042 | БОЛТ-ШЕСТИГР. | 2 | НОВИНКА | |
38 | XKAQ-00041 | СТОПОРНОЕ КОЛЬЦО | 3 | ||
39 | XKAQ-00040 | ПЛАСТИНА-СТОРОНА 2 | 3 | ||
*-1 | БЛОК ДВИГАТЕЛЯ ПОВОРОТА | 1 | НЕ |
* | МОТОР ПОВОРОТА В СБОРЕ | 1 | #0001 | НЕ | |
*-2 | 31Н6-10150 | РЕДУКТОР | 1 | #0001 | ИЛЛ.![]() |
1 | XKAQ-00002 | КОРПУС В СБОРЕ | 1 | ||
2 | XKAQ-00005 | ВАЛ-ПРИВОД | 1 | ||
3 | XKAQ-00018 | ПРОСТАВКА | 1 | ||
5 | XKAQ-00026 | ПОДШИПНИК-РОЛИК | 1 | ||
6 | XKAQ-00032 | УПЛОТНИТЕЛЬНОЕ МАСЛО | 1 | ||
7 | XKAQ-00029 | ПОДШИПНИК-РОЛИК | 1 | ||
8 | XKAQ-00076 | ПЛИТА-УПОРНАЯ | 1 | ||
9 | XKAQ-00075 | ДЕРЖАТЕЛЬ 2 | 1 | ||
10 | XKAQ-00074 | СТОПОРНОЕ КОЛЬЦО | 1 | ||
11 | XKAQ-00073 | ЗУБЧАТОЕ КОЛЬЦО | 1 | ||
12 | XKAQ-00072 | ШТИФТ-НОК | 4 | ||
13 | XKAQ-00014 | ШЕСТЕРНЯ-ШЕСТЕРНЯ | 1 | ||
14 | XKAQ-00071 | ШАЙБА УПОРНАЯ | 6 | ||
15 | XKAQ-00023 | ШЕСТЕРНЯ-ПЛАНЕТА 2 | 3 | ||
16 | XKAQ-00070 | PIN-код | 3 | #0001 | ВКЛ.![]() |
17 | XKAQ-00048 | ШТИФТ-ПРУЖИНА | 6 | ||
18 | XKAQ-00011 | ШЕСТЕРНЯ-СОЛНЦЕ 2 | 1 | ||
19 | XKAQ-00015 | ДЕРЖАТЕЛЬ 1 | 1 | ||
20 | XKAQ-00057 | СТОРОНА ПЛАСТИНЫ 1 | 3 | ||
21 | XKAQ-00019 | PIN-код 1 | 3 | ||
22 | XKAQ-00030 | КЛЕТКА-ИГЛА | 3 | ||
N23 | ВТУЛКА 2 | 3 | #0001 | НЕ | |
24 | XKAQ-00025 | ШЕСТЕРНЯ-ПЛАНЕТА 1 | 3 | ||
25 | XKAQ-00044 | ШАЙБА СТОПОРНАЯ | 2 | ||
26 | XKAQ-00068 | СТОРОНА ПЛАСТИНЫ 3 | 1 | ||
27 | XKAQ-00067 | ШЕСТЕРНЯ-СОЛНЦЕ 1 | 1 | ||
29 | XKAQ-00049 | ЗАГЛУШКА | 1 | ||
30 | XKAQ-00066 | ЗАГЛУШКА | 2 | ||
31 | XKAQ-00065 | БОЛТ-ГОЛОВКА | 2 | ||
32 | XKAQ-00035 | ТРУБОМЕР | 1 | ||
33 | XKAQ-00034 | ИЗМЕРИТЕЛЬ | 1 | ||
34 | XKAQ-00031 | ПЛАСТИНА-КРЫШКА | 1 | ||
35 | XKAQ-00064 | БОЛТ-ШЕСТИГР.![]() | 8 | ||
36 | XKAQ-00043 | ПЛАСТИНА-ЗАМОК | 1 | ||
37 | XKAQ-00042 | БОЛТ-ШЕСТИГР. | 4 | ||
38 | XKAQ-00041 | СТОПОРНОЕ КОЛЬЦО | 3 | ||
39 | XKAQ-00040 | ПЛАСТИНА-СТОРОНА 2 | 3 | ||
40 | XKAQ-00143 | ВОЗДУХООТВОД В СБОРЕ | 1 | #1732 | |
40-1 | ПОЧТ | 1 | #1732 | НЕ | |
40-2 | ХХИ22-ВП41 | КОЛПАЧОК | 1 | #1732 | |
*-1 | БЛОК ДВИГАТЕЛЯ ПОВОРОТА | 1 | НЕ |
1.Детали редуктора сконструированы таким образом, чтобы соответствовать оригинальной системе приводного редуктора.
2. Детали редуктора поставляются строго в соответствии с каталогом оригинальных запчастей.
3. Все компоненты редуктора изготавливаются из тщательно отобранных материалов стандартного качества с использованием стандартных процессов термообработки, включая науглероживание, азотирование и индукционную закалку.
4. Излишки и различные варианты зубчатых передач, которые охватывают главную и поворотную передачу для экскаватора до 70 тонн.HITACHI KOMATSU HYUNDAI CAT VOLVO DOOSAN KOBELCO SUMITOMO КАТО JCB
1. Гарантийный срок: 3 месяца гарантии с даты прибытия. Более длительный срок гарантии 6 месяцев может быть предложен с более высоким уровнем цен.
2. Тип гарантии: замена деталей, имеющих проблемы с качеством.
3. Гарантия не распространяется на следующие случаи
* Кутомер дает неверную информацию о заказе
* Форс-мажор
* Неправильная установка и эксплуатация
* ржавчина
* Прочный картонный или деревянный ящик для компонентов редуктора. Ящик деревянный для сборки коробки передач
* Способы доставки: по морю, по воздуху в местный международный аэропорт, экспресс-почтой, например, DHL TNT FEDEX
31N6-10150 31N6-10180 Коробка передач R210-7 R215-7 R200W-7 качания экскаватора Hyundai Robex |
ZGAQ-02371 401107-02036 K
401107-02036 40110702036 K Описание: Обычными комплектами уплотнений для колесного погрузчика являются комплект уплотнений цилиндра наклона, комплект уплотнений подъемного цилиндра и комплект уплотнений цилиндра рулевого управления. R200W-7 R210W-9/9S DX210W СОЛНЕЧНАЯ 210W-V Превосходная износостойкость и гибкость в использовании. По воздуху, по морю, экспресс (FedEx, UPS, DHL, TNT и т. Сертификация Наличие Процесс заказа: Другой родственный комплект уплотнений: 71 Комплект уплотнений рулевого цилиндра для HYUNDAI R200W-7 DOOSAN DX210W Название продукта 401107-02036 40110702036 K 71 Комплект уплотнения цилиндра рулевого управления для HYUNDAI R200W-7 DOOSAN DX210W Торговая марка САНКАР Номера деталей 401107-02036 40110702036 Крест номер ЗГАК-02371 ; К 71 Прикладные модели Минимальный заказ Принять пробный заказ Футуре Оплата Paypal, T/T, Western Union, MoneyGram, банковский перевод Детали упаковки полипропиленовый пакет внутри, картонная коробка снаружи. Порт загрузки Порт Хуанпу, Китай Режим покупок д.)
ИСО9001 В наличии Подходит для оборудования ДООСАН;ХЕНДАЙ
1.Получение вашего запроса (в том числе: модель машины, название детали, количество заказа, данные о товарах, срок поставки)
2. Предлагаем вам нашу конкурентоспособную цену
3. Разместите заказ после утверждения предложения или продуктов
4. Мы вышлем счет-проформу или подтверждение продажи
5. Вы вносите предоплату банковским переводом или аккредитивом, Western Union или через банк
6. Мы начнем производство после получения вашего платежа
7.Упаковка
8. Доставка товара вашему (нашему) экспедитору
9. Отправка всех документов для таможенного оформления
10. Время дозаказа
. VOE6630560 707-99-66790 ИВ01В00003Р400 11705814 195-63-05041 ИИ01В00005Р600 11707450 707-98-84011 ИН01В00125Р100 11715864 707-98-95410 2438U693R110 11999887 707-99-96202 2438U826R100 SA8148-10071 707-98-36450 ИН01В00090Р100 707-98-12380 154-61-05012 8Т-1397 707-98-13970 СА8148-11021 31Y2-05311 707-98-22200 4369943 425-2108 4252108 707-98-04670 4266731 336-7342 3367342 707-98-24550 4438693 ЛЗ00446 707-98-13220 4632462 ЛЗ007300 707-98-34520 4687561 ТЭ23318 707-99-37610 707-99-64050 TD00752/40 707-99-26620 721-98-01050 TD20674/25 VOE14501682 236-63-62102КТ ТД20604/40 707-99-56510 237-63-12500КТ TC01374/39 401107-00554 233-63-86300КТ 43 401107-00618 233-71-00060КТ ТЕ07083 ТД 20674/25 ТУ 01374-39 ТЭ 07083 К 90 232-71-05022 TD00507/36 ТД 00507-36 ТД 00507/36 ТД00507-36 К 47 232-71-05030 707-99-96200 31Y2-02690 232-71-05050 707-98-62100 31Y2-02860 232-63-05031 707-98-64400 31Y2-03580 234-72-05110 707-99-64440 31Y2-05310 23Б-63-42300КТ 201-63-46700КТ 31Y2-05070 23Б-63-01260КТ 707-99-35290 31Y2-02310 721-98-02160 209-63-56101КТ 2438U1102R400 707-98-12720 707-98-55500 2438U1946R200 707-98-23110 707-98-03580 ЛК01В00001Р400 232-63-53101КТ ИН01В00004Р300 ЛБ01В00005Р100 232-63-33100КТ ИН01В00068Р100 ЛС01В00055Р200 232-63-63101КТ ИН01В00112Р900 ИН01В00112Р300 YN01V00001R10 707-99-26220 ИН01В00106Р400 ИН01В00052Р200 234-63-53002КТ ИН01В00119Р600
