Характеристики Hyundai R210W-9S. Обзор колесного экскаватора Hyundai R210W-9S
Разместите заявку на покупку техники или запчастей для спецтехники!
отправить заявкуВаша заявка отправлена.

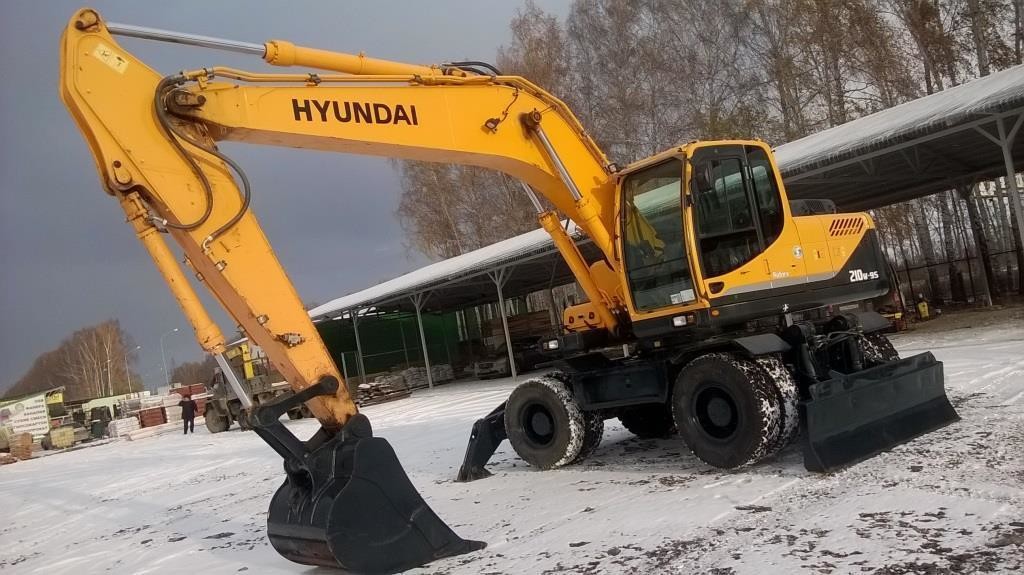

Источник фото: thtt.ruФото Hyundai R210W-9S
Масса, объем ковша Hyundai R210W-9S
В стандартный комплект поставки Hyundai R210W-9S входит стрела длиной 5 650 мм и рукоять 2 920 мм. Помимо ковша 0,8 куб.м, доступны варианты от 0,51 до 1,34 куб.м.
Эксплуатационная масса | 20 500 — 20 600 кг |
Объем ковша | 0,8 куб.м |
Двигатель
Колесные экскаваторы Hyundai R210W-9S комплектуются двигателями Cummins B5.9-C. Для эксплуатации в холодное время предусмотрена функция автоматического прогрева двигателя, для повышения безопасности — система предотвращения повторного запуска. Экономия потребления топлива достигается благодаря 3-ступенчатой системе снижения оборотов двигателя, а также включению экономного режима работы.
Модель двигателя | Cummins B5.9-C |
Номинальная мощность (по SAE) при 2000 об/мин | 163 л.с. / 121 кВт |
Экостандарт | Tier II |
Диаметр цилиндра | 102 мм |
Ход поршня | 120 мм |
Технические характеристики
Рама шасси рассчитана на эксплуатацию в тяжелых условиях. Коробка передач — 2-ступенчатая с силовым переключением, передний мост — качающийся с углом колебаний +/- 7° и функцией блокировки суппорта. Рулевая колонка новой версии (тонкопрофильная) может выдвигаться на 60 мм и подниматься на 30°.
Источник фото: thtt.ruЭкскаватор комплектуется двигателем Cummins B5.9-C
И передние, и задние тормоза установлены дисковые маслопогруженные. Автоматический стояночный тормоз приводится в действие пружиной, отпускается гидравлически.
Аксиально-поршневые насосы являются разработкой компании Kawasaki. Тип: рядные с объемным регулированием. По сравнению с предыдущей версией был доработан блок соленоидов, он стал более компактным.
Задний радиус поворота платформы | 2 800 мм |
Макс. глубина копания | 5 480 — 6 380 мм |
Максимальная высота разгрузки | 6 670 — 7 160 мм |
Управление, кабина
В гидравлическую систему Hyundai R210W-9S было внесено ряд изменений по сравнению с ранее выпускавшимися экскаваторами. В частности, изменена конструкция золотниковых клапанов гидрораспределителя, доработана система возобновления потока при складывании рукояти и опускании стрелы, добавлена функция автоматического форсирования мощности. В результате повышена эффективность выполнения операций и уменьшен расход.
Кабина также была доработана, она получила цельносварную трубчатую конструкцию. С правой стороны установлено цельное небьющееся стекло увеличенной площади. Улучшен механизм открывания/закрывания окон: добавлены вспомогательные трос и пружина, конструкция предусматривает одну защелку.
Эргономические джойстики получили дополнительные кнопки для удобного управления навесным оборудованием. Сиденье — подвесное с регулируемыми подлокотниками. Положение сиденья и консоли можно регулировать как независимо друг от друга, так и одновременно. Кроме этого, по заявлению производителя, новая система кондиционирования и обогрева с полностью автоматическим климат-контролем работает на 20% эффективней в сравнении с оборудованием, установленным на экскаваторах 7-й серии.
Источник фото: thtt.ruФото Hyundai R210W-9S
За оптимальную работу всех функций отвечает система CAPO (автоматизированная система оптимизации мощности). В зависимости от условий эксплуатации выбирается один из четырех режимов нагрузки: мощный (обозначается литерой P), стандартный (S), экономный (E) или пользовательский (U). Последний используется при необходимости установки более точных регулировок. В этом случае оператор самостоятельно может настроить обороты двигателя, выходную мощность насоса, обороты холостого хода и др.
Техническое обслуживание
Для колесных экскаваторов Hyundai R210W-9S предусмотрела функция самодиагностики (используется GPS). Доступ к основным точкам осуществляется с уровня земли, для удобства предусмотрены широко открывающиеся отсеки.
На 7-дюймовом экране отображается информация о температуре гидравлического масла, воды и топлива и др. Камера заднего вида встроена в монитор. Отвал и выносная опора оснащены дополнительной защитой цилиндров. Шланги защищены от внешних повреждений с помощью пружин из нержавеющей стали.
Втулки, используемые в Hyundai R210W-9S, имеют увеличенные интервалы смазки (250 ч). Нормативный срок службы гидравлических фильтров составляет 1 000 ч, гидравлического масла — 5 000 ч.
Габариты Hyundai R210W-9S
Колесная база | 2 800 мм |
Длина до заднего края | 2 765 мм |
Габаритная ширина поворотной платформы | 2 530 мм |
Высота кабины | 3 180 мм |
Мин. дорожный просвет | 345 мм |
Габаритная ширина нижней платформы | 2 490 мм |
Аналоги
Среди сходных по своим возможностям моделей можно назвать: Hyundai R200W-7, Hyundai R200W-7A, ETEC 820 М, Hyundai ROBEX 200W-7A, Volvo EW230B, Atlas-Terex TW 190, Atlas 190 W, Doosan DX210WA, Fiat-Hitachi EX215W, New Holland MH 6.6.
Эксплуатационная масса, кг | 21700 | ||||
Модель двигателя: Cummins B5,9-С, л.с./об/мин | 145/1950 | ||||
Объем двигателя, см3 | 5880 | ||||
Ширина гусениц, мм | 600 | ||||
Длина, мм | 9520 | ||||
Высота, мм | 2990 | ||||
Ширина, мм | 2990 | ||||
Глубина копания (максимальная), мм | 6740 | ||||
Сила копания на ковше, kN | 152 | ||||
Сила копания на рукояти, kN | 101 | ||||
Объем ковша, м3 | от 0. 51 до 1.34(0.92 м3 – стандартный) | ||||
Удельное давление на грунт, кг/см2 | 0.46 | ||||
Длина стрелы (моно), мм | 5680 | ||||
Длина рукояти, мм | 2920 | ||||
Главный насос: KAWASAKI (Япония) | Тандемные аксиально-поршневые насосы с регулируемым рабочим объемом | ||||
Давление рабочего контура (максимальное), кг/см2 | 330 | ||||
Давление ходового контура, кг/см2 | 330 | ||||
Давление контура сервоуправления, кг/см2 | 35 | ||||
Номинальный расход гидравлической системы, л/мин | 2х220 | ||||
Скорость вращения поворотного мотора, об/мин | 12.6 | ||||
Скорость передвижения, км/час | 3.4 / 5.3 | ||||
Тяговая сила, kgf | 21600 | ||||
Расход топлива – номинальный, гр*л.с./час | 85 при 2100 об/мин | ||||
Аккумулятор, | 2 х 12V x 100AH | ||||
Стартер Delco Remy, | Delco Remy (4. | ||||
Генератор Delco Remy, | Delco Remy (24V-50AMP) | ||||
Вместимость заправочных ёмкостей: | |||||
топливный бак, л | 340 | ||||
масло, двигатель, л | 24 | ||||
система охлаждения, л | 45 | ||||
г/моторы хода, л | 5.4 | ||||
редуктора хода, л | 6.0 | ||||
гидравлический бак, л | 190 | ||||
гидравлическая система, л | 300 | ||||
На схеме | Характеристика | При рукояти 2000 мм | При рукояти 2400 мм | При рукояти 2920 мм | При рукояти 3900 мм |
A | Максимальная длина копания, мм | 9140 | 9500 | 9940 | 10190 |
E | Максимальная высотавыгрузки грунта, мм | 6330 | 6520 | 6670 | 7290 |
B | Глубина копания, максимальная, мм | 5820 | 6220 | 6740 | 7720 |
B’ | Максимальная глубина копания на уровне 8 футов, мм | 5580 | 6010 | 6550 | 7580 |
C | Глубина копания при копании вертикальной стенки, максимальная, мм | 5280 | 5720 | 6120 | 7240 |
A’ | Максимальная длина копанияна уровне земли, мм | 8960 | 9330 | 9780 | 10770 |
D | Высота копания, максимальная, мм | 9140 | 9340 | 9470 | 10110 |
F | Радиус поворота платформы, минимальный, мм | 3750 | 3740 | 3640 | 3650 |
Колёсный экскаватор Hyundai R210W-9S — Спецтехника, строительная и погрузочная техника
Технические характеристики
Эксплуатационная масса, кг | 20690 |
Модель двигателя: Cummins B5.9-C, л.с. (кВт) при об/мин | 163 (121) при 2000 |
Рабочий объём, см3 | 5880 |
Аккумуляторные батареи, (В, А.ч.) | 2 (12, 100) |
Стартер, В; кВт | 24; 4.5 |
Генератор, В; А | 24; 70 |
Производительность гидравлической системы, л/мин | 2х215 |
Рабочее давление гидравлической системы (max возможное), кгс/см2 | 350(380) |
Длина (при перевозке/своим ходом), мм | 9500/9520 |
Макс. скорость передвижения (высокая) / (низкая), км/ч | 30.0/8.7 |
Преодолеваемый подъем, гр (%) | 31,5 (61) |
Высота (перевозка/свой ход/до верха кабины), мм | 3180/3440/3180 |
Ширина (c опорами/ без/кабина), мм | 3770/2490/2530 |
Глубина копания (максимальная), мм | 6380 |
Объем ковша, м3 | 1.05 |
Длина стрелы, мм | 5650 |
Длина рукояти, мм | 2920 |
Топливный бак, л | 310 |
Охлаждающая жидкость двигателя, л | 35 |
Моторное масло, л | 14.2 |
Механизм поворота платформы, л | 5 |
Картер конечной передачи (каждый), л | 14.6/18.1 |
Гидросистема (включая гидробак), л | 340 |
Гидробак, л | 165 |
Характеристики рабочих зон
На схеме | Характеристика | При рукояти 2920 мм |
A | Максимальная длина копания, мм | 9960 |
C | Глубина копания при копании вертикальной стенки, максимальная, мм | 5810 |
A’ | Максимальная длина копания на уровне земли, мм | 9750 |
D | Высота копания, максимальная, мм | 10000 |
B’ | Максимальная глубина выемки с горизонтальным плоским дном длиной 2,4м, мм | 6210 |
F | Радиус поворота платформы, минимальный, мм | 3580 |
B | Глубина копания, максимальная, мм | 6380 |
E | Максимальная высотавыгрузки грунта, мм | 7160 |
Расшифровка индексов и цифр в названиях моделей колёсных экскаваторов Hyundai
- Первая буква в названии модели — это вид техники: R – экскаваторы.
- Далее идёт число, обозначающее массу экскаватора в центнерах (1/10 тонны). Число центнеров округлено. Например: масса модели R200W-7 равна 20,5 тонны.
- Далее следует буквенный индекс, уточняющий особенности тех. характеристик ходовой части:
- W — Экскаватор на колёсной базе. Пример: R140W-7
- Далее через дефис следует числовой индекс серии экскаваторов. Например: -7 или -9.
- Если после индекса серии есть буква А, то двигатель на данной модели соответствует стандарту Euro-3. Если буквы А нет – Euro-2.
- Далее может присутствовать необязательный индекс, который обозначает те или иные особенности рабочих частей или узлов модели:
- D — модели для сноса или разрушения строений. Рукоять и стрела удлинены. Есть вставка длинной 2600 мм между рукоятью и стрелой.
- HS — Поворотная платформа расположена выше от земли. Это позволяет работать в воде большей глубины.
- LR — Глубина копания и высота разгрузки у моделей с этим индексом больше за счёт удлинённых рукояти и стрелы.
Технические характеристики сформированы на основе информации с официального сайта производителя. Обратите, пожалуйста, внимание на то, что технические характеристики, комплектация и список дополнительного оборудования могут отличаться от указанных на этой странице, в зависимости от региона, в который поставляется техника. А также компания-производитель оставляет за собой право изменять эти характеристики без уведомления. Поэтому обязательно уточняйте характеристики и параметры конкретной модели у продавца.
категория: Колёсные экскаваторы Hyundai1. Транспортировочная длина блока | 9650 мм |
13. Максимальная глубина копания | 11760 мм |
3. Транспортировочная высота блока | 3200 мм |
9. Максимальная высота среза | 9140 мм |
10. Максимальная высота погрузки | |
11. Максимальный вылет вдоль уровня земли | 8960 мм |
12. Максимальная глубина копания вертикальной стенки | 5280 мм |
13. Максимальная глубина копания | 5820 мм |
1. Транспортировочная длина блока | 9570 мм |
3. Транспортировочная высота блока | 3110 мм |
9. Максимальная высота среза | 9340 мм |
10. Максимальная высота погрузки | 6520 мм |
11. Максимальный вылет вдоль уровня земли | 9330 мм |
12. Максимальная глубина копания вертикальной стенки | 5720 мм |
13. Максимальная глубина копания | 6220 мм |
1. Транспортировочная длина блока | 9530 мм |
3. Транспортировочная высота блока | 3030 мм |
9. Максимальная высота среза | 9600 мм |
10. Максимальная высота погрузки | 6780 мм |
11. Максимальный вылет вдоль уровня земли | 9820 мм |
12. Максимальная глубина копания вертикальной стенки | 6280 мм |
13. Максимальная глубина копания | 6730 мм |
1. Транспортировочная длина блока | 9520 мм |
3. Транспортировочная высота блока | 3480 мм |
9. Максимальная высота среза | 10110 мм |
10. Максимальная высота погрузки | 7290 мм |
11. Максимальный вылет вдоль уровня земли | 10770 мм |
13. Максимальная глубина копания | 7720 мм |
1. Транспортировочная длина блока | 12030 мм |
3. Транспортировочная высота блока | 3280 мм |
9. Максимальная высота среза | 12550 мм |
10. Максимальная высота погрузки | 10280 мм |
11. Максимальный вылет вдоль уровня земли | 15120 мм |
Экскаватор Hyundai R210LC-7
Объем ковша — 0,92 (0,51-1,34) м3
Вес — 22 560 кг
Объем двигателя — 5 880 см3
Макс. скорость передвижения — 5,5 км/ч
Hyundai ROBEX 210LC-7– мощный, высокопроизводительный южнокорейский экскаватор, предназначенный для решения широкого диапазона производственных задач в области жилищного и дорожного строительства, коммунальной, промышленной сфере и других областях производства.
Данная дорожно-строительная спецтехника способна развивать большие усилия и работать в режиме повышенных нагрузок при критических низких и высоких наружных температурах (диапазон допустимых температур составляет +50 С/-40 С). Для работы при отрицательных температурах предусмотрена система зимнего подогрева.
ROBEX 210LC-7 укомплектован системой кратковременного увеличения мощности, системой самодиагностики, американским двигателем Cummins B5,9-C, оснащенным японскими электронными компонентами Toshiba. Для работы запрограммировано несколько автоматических режимов работы.
Кабина машины относится к категории комфортабельных, оснащена безосколочными стеклами, ремнями безопасности для оператора, климатическим оборудованием, имеет большой угол обзора. Спецтехника не требует больших расходов на техническое обслуживание, характеризуется длительным сроком службы и увеличенным периодом для техобслуживания.
Технические характеристики Hyundai ROBEX 210LC-7
Длина стрелы | 5 680 (мм) |
Длина рукояти | 2 920 (мм) |
Расстояние тумблера | 3 650 (мм) |
Общая длина гусеницы | 4 440 (мм) |
Высота конструкции противовеса | 1 060 (мм) |
Радиус колебания хвоста | 2 830 (мм) |
Общая ширина надстройки | 2 700 (мм) |
Общая высота кабины | 2 920 (мм) |
Общая длина | 9 520 (мм) |
Общая высота стрелы | 2 990 (мм) |
Ширина гусеницы | 600 (мм) |
Общая ширина | 2 990 (мм) |
ГИДРАВЛИКА | |
Давление рабочего контура, кг/см2 | 330 |
Давление ходового контура, кг/см2 | 330 |
Давление контура сервоуправления, кг/см2 | 35 |
Номинальный расход гидравлики, л/мин | 2х220 |
Скорость вращения поворотного мотора | 12,5 |
Расход топлива, номинальный, л/ч | 19,1 |
Главный насос KAWASAKI (Япония): | Тандемные аксиальнопоршневые насосы с регулируемым рабочим объемом |
Аккумулятор | 2 x 12V x 100Ah |
Генератор | 24V-5. 0 A |
Стартер | 24V — 4,5kW |
ЗАПРАВОЧНЫЕ ЕМКОСТИ | |
Топливный бак, л | 260 |
Масло, двигатель, л | 16,5 |
Гидравлический бак, л | 160 |
Система охлаждения, л | 30 |
Гидравлическая система | 240 |
Г/моторы хода | 5,0 |
Редуктора хода | 5,4 |
Документ энциклопедии Стройтех, Категория: Экскаваторы гусеничные
Технические характеристики HYUNDAI R210LC-7
Габаритные размеры HYUNDAI R210LC-7
Двигатель HYUNDAI R210LC-7
Ходовая часть HYUNDAI R210LC-7Эксплуатационные характеристики HYUNDAI R210LC-7
Hyundai Heavy Industries R210LC-7|Hyundai Motor R210LC-7|HYUNDAI R210LC-7|R210LC-7|Хёндай R210LC-7|Хендэ R210LC-7|Хёндэ R210LC-7|Хундай R210LC-7|Хюндай R210LC-7|Экскаватор гусеничный HYUNDAI R210LC-7|Экскаватор гусеничный R210LC-7
Энциклопедия СтройТех является открытой справочно-информационной системой. |
На правах рекламы: |
Экскаватор Hyundai R210 — Сайт строительной компании «СтройЛидер”
Аренда гусеничного экскаватора Hyundai R210LC–7 применяется для разгрузки и погрузки сыпучих материалов, разработки котлованов, карьеров, насыпей и траншей. Используют эти экскаваторы и для других работ в условиях транспортного, дорожного, промышленного и мелиоративного строительства.
Технические характеристики экскаватора | |
Модель экскаватора | Hyundai 210 |
Эксплуатационная масса,т | 21,7 кг |
Емкость ковша экскаватора, м3 | 0,9–1,2 |
Максимальная глубина копания, м | 6.23 |
Максимальный вылет стрелы, м | 9.35 |
Мощность двигателя, л.с./кВт | 125 |
Габаритные размеры, мм | 9520*2990*2990 |
Главные преимущества экскаватора Хундай R210:
1. Технологический уровень разработки экскаватора соответствует уровню разработки мировых производителей этого класса машин.
2. Мировой уровень качества сборки.
3. Высокая надежность работы экскаваторов Hyundai обеспечивается за счет применения в их производстве комплектующих изделий изготавливаемых как самой компанией Hyundai, так и лучшими мировыми производителями в своей отрасли: двигатели от японской фирмы Mitsubishi или американской Cummins, электроника от японской фирмы TOSHIBA, гидравлические системы от японской фирмы KAWASAKI и.т.д.
4. Низкий расход топлива и высокая экономичность в работе экскаватора.
5. За счет высокого качества экскаваторов Hyundai, низкой стоимости и исключительной надежности их работы, соотношение цены и качества считается идеальным.
6. Использование компанией Hyundai в производстве экскаваторов метрической системы мер, позволяет российским пользователям экономить средства и время на техническом обслуживании.
7. Экскаваторы Hyundai полностью адаптированы к российским условиям. Режим эксплуатации при температуре от +50 до -40 за счет зимнего подогрева «Вэбасто».
Вывод
Отличные эксплатационно-технические характеристики, адаптация к российским условиям, возможность работы с навесным оборудованием (ковши, гидромолот, гидробур, вибротрамбовка, фреза), экономичность, простота в техническом обслуживании, комфортность работы оператора и.т. д., делают экскаваторы Хундай R210 одними из самых востребованных на российском рынке строительной техники.
Hyundai R210 Экскаватор Технические характеристики
Размер R 210 W 9s составляет 25 x 955 x 346 м. SAE навороченный ботинок.
Экскаватор Hyundai Robex R210 7 Обзор включает руководство по эксплуатации Crawling Muscle Power Team Btw Youtube
1054 046 1050 344 1022 967.
Технические характеристики экскаватора Hyundai R210 . Колея гусеницы 42200 фунтов 1877 кН. Найти и скачать подробно. R 210 W 9 относится к крупнейшему сегменту колесных экскаваторов.
Гидравлический экскаватор HYUNDAI ROBEX 4500LC-7. Полная масса 21900 кг. Комплект для снижения шума Трос аварийного управления двигателем Сиденье.
— Компьютерная оптимизация мощности. Мотор HE67 имеет 145 л.с. Я очень доволен.
Ходовая часть включает смазанные ролики натяжные ролики, регуляторы гусеницы с амортизирующей пружиной и звездочками, а также гусеничную цепь с башмаками тройного тетерева. Фактическое оборудование может отличаться в зависимости от опций. Для базовых блоков предусмотрены OEM-спецификации.
Благодаря маркировке CE этот Hyundai соответствует правилам Европейской экономической зоны. Hyundai R 210 W 9 — это 22-тонная машина с двигателем Cummins, который обеспечивает эту модель мощностью до 131 кВт или 175 лошадиных сил. Вылет грузоподъемности Вылет м ft 786 258 906 97 985 62 1033.
6 рядов Уточнить цену на средний гусеничный экскаватор Hyundai R210 SMART 21 тонна 139 л.с.Максимальный двигатель. Экскаватор Hyundai R210LC-9 2009 года 49934 фунта 600 мм 24 с тройными грунтозацепами и 3800 кг 8380 1b Противовес 15 м 50 футов 30 м 100 футов Радиус нагрузки 75 м 2500 90 м 300 футов При макс.
Технические характеристики крана Диаграммы нагрузки и руководства по крану предназначены только для справки и не должны использоваться крановщиком для управления краном любого типа. Гусеничный экскаватор Hyundai R210 LC-9, бывший в употреблении, доступен напрямую. Гидравлический экскаватор HYUNDAI ROBEX 4500LC-7.
Башмак с тройными грунтозацепами 700 мм 28 0 Башмак с тройными грунтозацепами 800 мм 32 0 Башмак с двойными грунтозацепами 710 мм 28 0 Нижняя рама под крышкой Охлаждающая жидкость системы предварительного нагрева Комплект инструментов Костюм оператора Специальное охлаждение.Стандарт выбросов — Stage IIIA Tier 3. 33 миль / ч, 53 км / ч, тяговое усилие.
Эксплуатационная масса Cummins QSB67 литровый дизельный двигатель 151 л.с. Длина рукояти 9 футов 8 дюймов Гидравлика вспомогательной стрелы Устройство для быстрой смены навесного оборудования Weldco-Beales Рычаг гидравлики Гидравлический наклонный ковш с опрокидыванием 32-дюймовые гусеницы 14510 часов. Найти в продаже Гидравлический Экскаватор Hyundai R210-7H. 6-цилиндровый четырехтактный двигатель с воздушным охлаждением с турбонаддувом и наддувом отличается надежностью и экономичностью.
ДВИГАТЕЛЬ ДЕТАЛИ, СВЯЗАННЫЕ С ДВИГАТЕЛЕМ Cummins QSB67 113 кВт 151 л.с. Двигатель 1900 об / мин с водяным охлаждением 4-тактный Дизельный 6-цилиндровый дюйм.Определение прогресса. Фактическое оборудование может отличаться в зависимости от опций.
3162 часа считано со счетчика. ВЫШЕУКАЗАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОСТАВЛЯЮТСЯ КАК ЕСТЬ И БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ. Для базовых блоков предусмотрены OEM-спецификации.
2010 HYUNDAI ROBEX 250 LC-7 Гидравлический экскаватор. 42-дюймовый ковш Graptor Устройство для быстрой смены навесного оборудования Aux Hyds 9 футов 8 дюймов Рукоять 18 футов 8 дюймов Кабина переменного тока под давлением с обогревом 32-дюймовые башмаки 3 режима питания 7-дюймовый HD-монитор Возможности телематики дистанционного обслуживания Камера заднего вида с земли Доступ ко всем регулярным точкам обслуживания Isuzu AR-4HK1X 4cyl 160HP.11 рядов Я использую экскаватор Hyundai R140LC-9 с декабря 2017 года.
Этот двигатель соответствует нормам выбросов TIER 3. — Оптимальный баланс между мощностью насоса и двигателя для повышения топливной экономичности. По словам компании, элементы управления были перенастроены и объединены для облегчения доступа к критически важным коммутаторам.
Доступно только в Австралии. Экспорт за границу невозможен. НОВЫЙ Экскаватор Hyundai R210LC-9. 22-тонный экскаватор. ОБЩАЯ ИНФОРМАЦИЯ Эксплуатационная масса 22300 кг. Найти в продаже Гидравлический Экскаватор Hyundai R210LC-9.26 рядов Модель гусеничного экскаватора R 210 LC-3 производства Hyundai.
Боковая дверь с вентиляционным отверстием Боковая дверь с жалюзи. Глубина копания составляет 18 футов 7 дюймов, а усилие копания ковшом составляет 24900 фунт-футов. 67-литровый двигатель Quantum System B-Series сочетает в себе полнофункциональное электронное управление с надежной производительностью.
78 футов в 2390 мм TRK ATTACHMENTS INC НЕ МОЖЕТ ГАРАНТИРОВАТЬ, ЧТО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРАВЛИЧЕСКОГО экскаватора Hyundai R210-7H БУДУТ БЕЗОШИБОЧНЫМИ ИЛИ ПОЛНЫМИ. Приводной двигатель Тип привода Редукционная система Maxdrawbar pull Maxtravel speed highlow Gradeability Стояночный тормоз.Высокий стандарт и рабочие режимы — легкий доступ для обслуживания означает, что регулярные проверки выполняются быстрее, что увеличивает время безотказной работы.
Машина весом 49390 фунтов оснащена дизельным двигателем Cummins QSB67, который вырабатывает 145 лошадиных сил при 1900 об / мин. Hyundai R210LC-9 был добавлен в линейку экскаваторов Robex 210 9-й серии. Гидравлический экскаватор HYUNDAI ROBEX 250 LC-7 2010 года выпуска.
Гусеничные экскаваторы Hyundai Construction Equipment Americas Inc
Китай R210 R220 R260 R300 R305 R330 R340 Экскаватор Hyundai Удлиненная стрела и рукоять экскаватора Hyundai Удлиненная стрела и рукоять экскаватора Hyundai Удлиненная стрела экскаватора Hyundai
Штифт на экскаваторе Hyundai
Pin On Hyundai Excavator Factory Service Repair Manual
Hyundai Construction Equipment Manufacturers India
Hx160l Hyundai Construction Equipment Americas Inc
Hyundai R 210 Lc 9 Excavator Specs 2010 2013 Diggers Lectura Specs
Место расположения серийного номера Hyundai Экскаватор
Pin On Hyundai Construction
R210lc 7 Hyundai Heavy Industries Pdf Каталоги Техническая документация Брошюра
Pin On Hyundai Construction
Pin On Volvo Ec210blc Гусеничный экскаватор
Hyun dai Hx210a Hx85a Экскаваторы Строительная техника
Hyundai R210lc 9 Экскаватор Строительная техника
Pin On Hyundai Manual
Pin On Samsung
Pin On Service Manual
Service Manual ExcavatorC
Гусеничные экскаваторы Hyundai Construction Equipment Americas Inc
Колесный экскаватор Hyundai R210W-9 — Porter Group
Создан для максимальной мощности, производительности и надежности: колесный экскаватор Hyundai R210W-9.
Общие характеристики
Отличается прочной рамой с двухскоростной коробкой передач с переключением под нагрузкой. Колебание передней оси +/- 7 градусов с автоматической блокировкой цилиндра. Также имеются мокрые дисковые тормоза в ступицах колес (передних и задних) и автоматический стояночный тормоз — с пружинным включением и с гидравлическим отключением.
Технология двигателя
Мощный и надежный, экономичный двигатель Cummins Tier III QSB6.7 с электронным управлением, обеспечивающий чистое и эффективное сгорание топлива наряду с низким уровнем шума, автоматическим предотвращением перегрева двигателя и функцией предотвращения повторного пуска.
Улучшения гидравлической системы
Новая запатентованная гидравлическая система для максимальной управляемости. Hyundai R210W-9 предлагает улучшенный главный регулирующий клапан для повышения эффективности и плавности работы, автоматический приоритет поворота стрелы и поворота для максимальной скорости и автоматическое увеличение мощности для дополнительной мощности. У вас также улучшена регенерация рукояти и стрелы для повышения скорости и эффективности.
Улучшенная кабина оператора
Увеличенная кабина имеет улучшенный обзор благодаря прозрачному люку в крыше и большому окну с правой стороны для лучшей видимости из-под стрелы.Все окна изготовлены из безопасного стекла, а шов переднего окна уменьшен для лучшего обзора для оператора. Кабина имеет новую конструкцию из стальных труб для повышения безопасности оператора, большей защиты и большей прочности. Максимальный комфорт оператора достигается за счет эргономичных джойстиков, оснащенных вспомогательными кнопками для использования навесного оборудования. Сиденье имеет стандартную механическую подвеску с подогревателем или дополнительную пневматическую подвеску. Все это наряду с новыми консолями джойстиков и регулируемыми подлокотниками — для оптимального комфорта.
Advanced 7 ”Color Cluster
Новый цветной ЖК-дисплей с цифровыми датчиками температуры гидравлического масла, температуры охлаждающей жидкости и уровня топлива.Тумблер облегчает настройку машины и проверку диагностики. В кластер интегрирована недавно разработанная камера заднего вида. Hyundai R210W-9 также оснащен Hi-Mate (системой удаленного управления), которая позволяет владельцам машин отслеживать производительность машины, проверять местоположение машины и получать доступ к диагностической информации на расстоянии через любое интернет-соединение.
Чтобы узнать больше о колесном экскаваторе Hyundai R210W-9, загрузите брошюру ниже и свяжитесь с нашей опытной командой Porter Equipment по телефону 0800 650 600.
Hyundai R210-7H Гидравлический экскаватор — характеристики, габариты, размер и масса
Технические характеристики
Выбор стрелы и рукояти (экскаватор) 1
Полная транспортная длина устройства:
31,24 фута в
Полная транспортная высота устройства:
9,81 фута в дюймах
Максимальная высота стрижки грунта
31.07 футов в
Максимальный уровень загрузки
21,89 футов в дюймах
Максимальный горизонтальный вылет на уровне земли
32.09 футов в
Максимальная глубина копания вертикальной стены
20.08 футов в
Максимальная глубина копания
22,12 фута в дюймах
Информация о размерах
Клиренс
1,58 фута в дюймах
Максимальная высота
9,59 футов в дюймах
Ширина треков
9,19 футов в дюймах
Полная горизонтальная длина пути на земле
11,03 фута в дюймах
Номинальный радиус поворота хвостовой части
9,09 футов в дюймах
Снятие зазор противовеса
3.48 футов в
Характеристики ходовой части
Ширина колеи
7,85 футов в дюймах
Размер обуви
23,63 дюйма
Тяга дышла
42200 фунтов
Количество поддерживающих роликов с каждой стороны
2
Количество опорных катков с каждой стороны
9
Давление, оказываемое шинами или гусеницами на землю:
681,68 фунтов на кв. Дюйм
Макс.скорость хода
3,3 миль / ч
Технические характеристики
Технические характеристики двигателя
Марка
2247
Модель
D6BT-C
Чистая мощность двигателя
157 л.с.
оборотов в минуту
1950 об / мин
Крутящий момент Н-м
412.1 фунт-фут
Крутящий момент (оборотов в минуту)
1600 об / мин
Функциональные характеристики
Базовая масса станка
45856.2 фунта
Емкость стандартных топливных баков
89,9 галлона
Объем гидравлической жидкости в гидравлических машинах
47,6 галлона
Давление предохранительного клапана H / S:
5221,4 фунтов на кв. Дюйм
Гидравлический Какой объем насоса:
116,3 галл / мин
Механизм поворота
Скорость поворота
12.5 об / мин
Ковши
Вместимость стандартного ковша:
1,3 ярда 3
Hyundai Equipment R210-7V Base Обзор, фотографии, цена, характеристики, характеристики
Связаться с продавцом этого оборудования
Заполните форму, чтобы связаться с дилером этого оборудования.
- Имя
- Электронная почта
- мобильный
- Нужна страховка
ДА НЕТ
- Нужен заем
ДА НЕТ
- Сумма кредита
- Состояние —Выберите штат — Андхра-ПрадешБихарЧхаттисгарх ГуджаратКарнатакаМахараштра Пенджаб Уттар-Прадеш УттаракхандЗападная Бенгалия
- Состояние —Выберите город —
- Сообщение
Hyundai HW210 — Колесный экскаватор
Колесный экскаватор HW210
Приводится в движение 6-цилиндровым двигателем Cummins QSB6.7, новый колесный экскаватор Hyundai HW210 обеспечивает операторам превосходную мощность, широкий спектр характеристик топливной экономичности и долговечность машины. Обладая рабочим весом 21 200 кг и мощностью двигателя 137 киловатт, эта большая впечатляющая машина обеспечивает максимальную мощность при выемке грунта и является популярным экскаватором среди операторов.
Дизайн кабины для большего комфорта
Комфорт и безопасность оператора имеют большое значение для Hyundai, поэтому HW210 включает в себя большую просторную кабину с дополнительным пространством для нужд оператора.Благодаря внедрению новейших технологий в кабине снизился уровень шума и вибрации, что сделало рабочую зону более комфортной и приятной для работы оператора. Для максимальной безопасности HW210 включает AAVM (Advanced Around View Monitoring), который помогает обеспечить лучшую видимость. из кабины — что в целом помогает повысить эффективность и производительность труда. Для повышения производительности и скорости работы машина включает в себя систему блокировки поворота, в которой сохраняется устойчивость, когда необходимо уменьшить поворотные движения.Эта машина также включает в себя дополнительный регулятор точного поворота для удобства оператора.
Питание и управление
Что касается загрузки и выравнивания самосвала, HW210 обеспечивает на 20% лучшую топливную эффективность, также на 15% улучшена скорость загрузки самосвала, на 12% увеличена скорость выравнивания и на 90% снижены выбросы твердых частиц и NOX. , по сравнению с предыдущей серией. Для гарантированно высокой производительности двигателя HW210 включает в себя множество функций экономии топлива, обеспечивающих отличные рабочие результаты.Со встроенным датчиком ECO операторы могут проверять расход топлива и уровни крутящего момента двигателя с почасовой ставкой, что помогает снизить ненужный расход топлива. IPC устанавливается для поддержания контроля мощности при работе в различных средах, а дополнительное приспособление для управления потоком помогает улучшить производительность насоса.
Hyundai Construction Equipment представляет новый экскаватор Stage V
Гусеничный экскаватор HX210AL грузоподъемностью 22 тонны является частью новых машин серии A Hyundai Construction Equipment Europe (HCEE) — нового поколения в семействе Hyundai — которые были разработаны для создать лучшие условия для операторов и обеспечить максимальное удобство владения.Каждая деталь была тщательно настроена, чтобы соответствовать и превосходить современные требования, включая повышенную безопасность и комфорт, более высокую производительность, максимальное время безотказной работы и простоту обслуживания.
Новая мощная машина HX210AL
HX220AL, выпущенная в июне прошлого года, является сестринской машиной новой HX210AL — обе машины имеют одинаковую выходную мощность 129 кВт, однако машина HX220AL оснащена двигателем Cummins B6.7-ступенчатый цилиндровый двигатель V6 с крутящим моментом 880 Нм (+ 20% крутящего момента), а также без системы рециркуляции отработавших газов.Обе машины имеют одинаковую платформу ходовой части.
Hyundai HX210A имеет общие технические характеристики, аналогичные тем, что есть в модели HX220AL, но со стандартными функциями и ценами, которые предназначены для арендных домов и дилеров с большими объемами аренды. «Мы действительно в восторге от этой модели. Мы думаем, что это будет отличный вход в тот 20-тонный класс, которого требует рынок. Мы убеждены, что HX210A станет новым стандартом во всей Европе, когда дело доходит до производительности и опыта эксплуатации », — сказал Герт Петерс, специалист по продукции. Научный руководитель ВЦЭЭ.Hyundai Construction Equipment Co. Ltd.
Современный двигатель обеспечивает лучшую в своем классе производительность
В основе HX210AL лежит надежный двигатель B4.5 Cummins, соответствующий стандарту Stage V, с инновационным встроенным двигателем. универсальная система нейтрализации выхлопных газов, которая снижает выбросы и снижает потребность в техническом обслуживании. Устранение необходимости в рециркуляции отработавших газов приводит к повышению надежности и упрощению обслуживания. Это также позволяет владельцу снизить эксплуатационные расходы за счет лучшей экономии топлива и увеличения интервалов обслуживания.
Оптимальный баланс мощности и точности
HX210AL обеспечивает большую мощность и производительность с пиковым крутящим моментом 780 Нм, что примерно на 7% больше, чем у его предшественника R210LC-9A, устанавливая новый отраслевой эталон, обеспечивая лучшее в класс топливной экономичности без ущерба для мощности. Новый EPFC (Electronic Pump Flow Control) выводит машину на совершенно новый уровень управляемости, позволяя операторам адаптировать свою машину к выполняемой работе, обеспечивая оптимальный баланс мощности и точности.
Безопасность всегда является ключевым фактором для Hyundai Construction Equipment
Безопасность всегда на первом месте в списке HCE, и новый HX210AL не является исключением и предлагает всестороннюю защиту для операторов, сотрудников и машины. . Просторная кабина обеспечивает отличный обзор, а опциональная система Advanced Around View Monitoring (AAVM) дает оператору четкий обзор окружающей обстановки на 360 градусов. Он также включает технологию интеллектуального обнаружения движущихся объектов (IMOD), которая обнаруживает и предупреждает вас, когда люди или объекты приближаются на расстояние 5 м от машины.
Для повышения безопасности были включены функции звукового и визуального оповещения, которые побуждают оператора пристегиваться ремнем безопасности, что снижает риск серьезных несчастных случаев для операторов, использующих машины. Еще одна новая особенность — автоматическая блокировка безопасности, которая предотвращает непреднамеренное возгорание — когда блокировка активирована, экскаватор не управляется рычагом RCV.
Передовые технологии для современной рабочей площадки
HX210AL имеет улучшенные средства управления, которые включают в себя дополнительное управление машиной MG / MC / управление машиной, которое показывает рабочее состояние и автоматически управляет навесным оборудованием для помощи водителю.MG отображает положение наконечника ковша и помогает оператору с помощью указаний по позиционированию. MC автоматически возьмет на себя управление профилированием с помощью наконечника или забоя ковша и будет иметь автоматическое управление остановкой: вверх, вниз, вперед и защиту кабины.
Высококачественные джойстики Kawasaki, разработанные для этой машины, обеспечивают точное и эргономичное управление машиной.
Эко-руководство отображается на группе машин, которое указывает состояние «неэффективной работы», чтобы предотвратить чрезмерный и ненужный расход топлива из-за неправильных рабочих привычек.Были внедрены новые интеллектуальные технологии для дальнейшего повышения производительности машины и топливной экономичности. Вместо насосов с гидравлическим управлением Hyundai установила свою новую систему EPFC (Electronic Pump Flow Independent Control). Эта компьютеризированная система берет на себя индивидуальное управление гидравлическими насосами, помогая снизить потери гидравлического потока и максимизировать производительность.
Новый внешний вид и высококачественные функции
Серия A имеет новый свежий вид с темно-серой стрелой и рукоятью.Новая окраска — первое, что бросается в глаза, но есть и другие тонкие изменения на машине, под капотом, за панелями и в области кабины.
И без того хорошо оснащенная кабина Hyundai претерпела изменения, в частности, увеличена площадь нижнего остекления двери для улучшения обзора, а в HX210AL используется прочная верхняя рама новой конструкции. Машина также может похвастаться роскошным сиденьем Grammer с пневмоподвеской, которое поставляется с дополнительным подогревателем.
8-дюймовый монитор с сенсорным экраном группирует все функции машины и предоставляет оператору всю информацию о состоянии машины и множество опций, к которым можно получить доступ через настройки меню, которые могут быть выбраны с самого сенсорного экрана или с помощью тактильного сенсорного экрана. поворотный регулятор Jog-Shuttle. Это позволяет оператору точно настроить машину в соответствии со своими требованиями и стилем работы, а также иметь возможность ввести код защиты паролем для запуска машины. Новая конструкция капота двигателя обеспечивает удобный доступ к двигателю для регулярных проверок технического обслуживания.
Сокращение времени простоя с помощью Hyundai HiMate
Все экскаваторы серии A будут включать несколько новых сервисных функций, которые были разработаны и протестированы с целью повышения времени безотказной работы машины. Диагностика машины — важная функция современных экскаваторов. HiMate от Hyundai — это система удаленного управления, которая дает доступ, независимо от местонахождения, к важной сервисной и диагностической информации для машин Hyundai.
ECD (Engine Connected Diagnostics) поддержит послепродажных специалистов и дилеров диагностическим отчетом (по электронной почте, через мобильное устройство, приложение или через HiMate, собственную телематическую систему HCE) о работе двигателя.Это приводит к улучшенному мониторингу кодов неисправностей двигателя и гарантирует, что технические специалисты послепродажного обслуживания прибудут на место с необходимыми инструментами для исправления ошибки за одно посещение. Отчет, созданный HiMate, позволяет улучшить управление автопарком, отправляя ежемесячные отчеты по электронной почте, включая сводку работы и анализ расхода топлива.
Hyundai 210-7 — PDFCOFFEE.COM
ГРУППА 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1. ОСНОВНОЙ КОМПОНЕНТ Ящик для инструментов Топливный бак Гидравлический бак Главный насос Радиатор двигателя Масляный радиатор Кому
Просмотры 6 Загрузки 2 Размер файла 556KB
Отчет DMCA / Copyright
СКАЧАТЬ ФАЙЛ
Рекомендовать историиПредварительный просмотр цитирования
ГРУППА 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1.ОСНОВНОЙ КОМПОНЕНТ
Ящик для инструментов Топливный бак
Гидравлический бак
Главный насос
Радиатор двигателя Масляный радиатор
Зубец
Рычаг
Цилиндр ковша
Цилиндр рукояти
Боковой резак Соединительное звено
000
Шарнирный шарнир
Цилиндр стрелы
Двигатель поворота
Кабина
Глушитель
Опорный ролик Опорный ролик
Натяжной ролик Шатун
Опорный каток
Главный управляющий клапан
Противовес
0002 Ходовой двигатель0002 10
2.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1) ROBEX 210LC-7 I (I ‘)
H
F
G
C
E
D
JK
MNB (L)
A
000 2103 SP в рабочем состоянии Описание
Агрегат
Спецификация
кг (фунт)
21700 (47840)
м (ярд²)
0,92 (1,20)
3
Вместимость ковша (с шапкой по SAE), стандартная Общая длина
9520 (31 фута 3 дюйма)
Общая ширина с башмаком 600 мм
B
2990 (9 футов 10 дюймов)
Общая высота
C
2990 (9 футов 10 дюймов)
Ширина надстройки
D
2700 (8 футов 10 дюймов)
Общая высота кабины
E
2920 (9 футов 7 дюймов)
Дорожный просвет противовеса
F
1060 (3 фута 6 дюймов)
Высота кожуха двигателя
G
2320 (7 футов 7 дюймов)
Минимальная грунтовка внутренний зазор
H
Расстояние сзади
I
2770 (9 футов 1 дюйм)
Радиус поворота задней части
I ‘
2830 (9 футов 3 дюйма)
Расстояние между тумблерами
J
3650 (12 футов 0 дюймов)
Длина ходовой части
K
4440 (14 футов 7 дюймов)
Ширина ходовой части
L
2990 (9 футов 10 дюймов)
Ширина колеи
M
2390 (7 футов 10 дюймов)
Ширина башмака гусеницы, стандартная
N
600 (24 дюйма)
мм (фут-дюйм)
480 (1 фут 7 дюймов)
км / ч (миль / ч)
3.4 / 5,3 (2,1 / 3,3)
Скорость поворота
об / мин
12,5
Преодолеваемый уклон
Градус (%)
35 (70)
Давление на грунт (башмак 600 мм)
кгс / см2 (фунт / кв. Дюйм)
0,46 (6,54)
Скорость движения (низкая / высокая)
1-11
2) R210LC-7 ДЛИННЫЙ ВЫХОД
21072SP06
Описание
Агрегат
Спецификация
Рабочий вес (
фунтов)кг
24360 (53700)
Вместимость ковша (с шапкой по SAE), стандартный
м (ярд)
0.51 (0,67)
3
3
Общая длина
A
12030 (39 футов 6 дюймов)
Общая ширина с башмаком 800 мм
B
3190 (10 футов 6 дюймов)
Общая высота
C
3280 (10 футов 9 дюймов)
Ширина надстройки
D
2700 (8 футов 10 дюймов)
Общая высота кабины
E
2920 (9 футов 7 дюймов)
Дорожный просвет противовеса
F
1060 (3 фута 6 дюймов)
Высота кожуха двигателя
G
2320 (7 футов 7 дюймов)
Минимальный дорожный просвет
H
Расстояние от задней части
I
2770 (9 футов 1 дюйм)
Радиус поворота задней части
I ‘
2830 (9 футов 3 дюйма)
Расстояние между тумблерами
J
3650 (12 футов 0 дюймов)
Длина ходовой части
K
4440 (14 футов 7 дюймов)
Ширина ходовой части
L
3190 ( 10 футов 6 дюймов)
Ширина колеи
M
2390 (7 футов 10 дюймов)
Ширина башмака гусеницы, стандартная
N
800 (31 футов 5 дюймов)
мм (футы-дюймы)
480 (1 ‘7 дюймов)
км / ч (миль / ч)
3.4 / 5,3 (2,1 / 3,3)
Скорость поворота
об / мин
12,5
Преодолеваемый уклон
Градус (%)
35 (70)
Давление на грунт (башмак 800 мм)
кгс / см2 (фунт / кв. Дюйм)
0,42 (5,97)
Скорость передвижения (низкая / высокая)
1-12
3. РАБОЧИЙ ДИАПАЗОН 1) R210LC-7 [стрела 5,68 м (18 футов 8 дюймов)]
8 футов 21072SP03
2,92 м ( 9 футов 7 дюймов) Рукоять
Описание Максимальный радиус копания
A
9940 мм (32 фута 7 дюймов)
Максимальный радиус копания на земле
A ‘
9780 мм (32 фута 1 дюйм)
Максимальная глубина копания
B
6740 мм (22 футов 1 дюйм)
Макс.глубина копания (уровень 8 футов)
B ‘
6550 мм (21 футов 6 дюймов)
Макс.глубина копания вертикальной стенки
C
6120 мм (20 футов 1 «)
Макс высота копания
D
9470 мм (31 фут 1 дюйм)
Макс высота выгрузки
E
6670 мм (21 фут 11 дюймов)
M радиус поворота
F
3640 мм (11 футов 11 дюймов) 133 [146] кН
SAE
13600 [14840] кгс 29980 [32710] фунт-сила
Усилие копания ковшом
152 [166] кН ISO
15500 [16910] кгс 34170 [37280] фунт-сила 97 [106] кН
SAE
9900 [10800] кгс 21830 [23810] фунт-сила
Усилие копания рукояти
101 [110] кН ISO
10300 [11240] кгс 22710 [24770] фунт-сила
[]: Повышение мощности
1-13
2) R210LC-7 БОЛЬШОЙ РАСХОД [8.Стрела 2 м (26 футов 11 дюймов)] AA ‘
BB’
C
E
D
F
8 футов 29072SP08
Описание
6,3 м (20 футов 8 дюймов) рукоять
Максимальный вылет копания
A
15220 (50 футов 0 дюймов)
Максимальный радиус копания на земле
A ‘
15120 (49 футов 7 дюймов)
Максимальная глубина копания
B
11760 (38 футов 7 дюймов)
Макс. Глубина копания (уровень 8 футов)
B ‘
11650 (38 футов 3 дюйма)
Макс.глубина копания вертикальной стенки
C
9610 (31 фут 6 дюймов)
Максимальная высота копания
D
12550 (41 футов 2 дюйма)
Макс высота разгрузки
E
10280 (33 футов 8 дюймов)
Мин. Радиус поворота
F
4870 (16 футов 0 дюймов) 72.6 кН
SAE
7400 кгс 16310 фунт-сила
Усилие копания ковшом
83,4 кН ISO
8500 кгс 18740 фунтов 49,0 кН
SAE
5000 кгс 11020 фунт-сила
9000 9000 9000 9000
ISO 9000 9000 9000 5100 кгс 11240 фунтов1-14
4. ВЕС 1) R210LC-7 R210LC-7
Изделие
кг
фунта
Узел верхней конструкции
8950
19730
19730
Сварной узел основной рамы5730
Двигатель в сборе
530
1170
Главный насос в сборе
120
265
Главный регулирующий клапан в сборе
200
440
Гидравлический привод
0003
масляный бак в сборе240
530
Топливный бак в сборе
195
430
Противовес
9000 2 38008380
Кабина в сборе
310
680
Нижняя рама в сборе
8700
19180
Сварной узел рамы гусеницы
2720
6000
Ходовой двигатель в сборе
305
670
55
120
Гусеничная возвратная пружина и натяжной ролик
270
600
Натяжной ролик
170
370
каток
40
90
Гусеничная цепь в сборе (стандартный башмак с тройными грунтозацепами 600 мм)
1320
2910
Переднее навесное оборудование в сборе (5.Стрела 68 м, рукоять 2,92 м, ковш с шапкой по SAE 0,92 м3)
4000
8820
Стрела 5,68 м в сборе
1535
3380
Рукоять 2,92 м в сборе
705
1550
м3
705
1550
м3
765
1690
Цилиндр стрелы в сборе
180
400
Цилиндр рычага в сборе
290
640
Цилиндр ковша в сборе
175
3903
Узел рычага управления ковшом
370
Поворотный шарнир
3
1-15
2) R210LC-7 ДЛИННЫЙ ВЫХОД R210LC-7 ДЛИННЫЙ ВЫВОД Позиция
кг
фунтов
Узел сварной конструкции верхней части
8950
19730 Сборка основной рамы
2600
5730
Двигатель в сборе
530
1170
Главный насос в сборе
120
9 0002 265Узел главного регулирующего клапана
200
440
Узел двигателя поворота
190
420
Узел бака гидравлического масла
240
530
Узел топливного бака
1952
195000 Противовес
5300
11680
Кабина в сборе
310
680
Нижняя рама в сборе
8700
19180
Сварка рамы гусеницы
2720
6000подшипник2
Ходовой двигатель в сборе
305
670
Шарнирный шарнир
55
120
Гусеничная возвратная пружина и натяжной ролик
270
600
Направляющее колесо
000 370
000
45
Опорный каток
40
90
Гусеничная цепь в сборе (стандартный башмак с тройными грунтозацепами 800 мм)
1605
3540
Переднее навесное оборудование в сборе (8.Стрела 2 м, рукоять 6,3 м, ковш с шапкой 0,51 м3 SAE)
4595
10130
Стрела 8,2 м в сборе
2105
4640
Рукоять 6,3 м в сборе
1100
2430
1100
2430
460
1010
Цилиндр стрелы в сборе
180
400
Цилиндр рукояти в сборе
270
600
Цилиндр ковша в сборе
130
290
9000 9000 9000 9000290
9000 9000 9000 9000Блок управления ковшом 370
1-16
5.ГРУЗОПОДЪЕМНОСТЬ 1) ROBEX 210LC-7 (1) стрела 5,68 м (18 футов 8 дюймов), рукоять 2,92 м (9 футов 7 дюймов), оснащенная ковшом 0,92 м3 (с шапкой по SAE), башмаком с тройными грунтозацепами 600 мм (24 дюйма) и 3800 кг противовес. башмак с тройными грунтозацепами и противовес 3800 кг.
Â
: номинальная нагрузка сверху
Â
: номинальная нагрузка сверху или 360 градусов
Радиус нагрузки Высота точки нагрузки 7,5 м (25 футов) 6,0 м (20 футов) 4,5 м (15 футов) 3,0 м (10 футов) 1,5 м (5 футов) Линия заземления -1,5 м (-5 футов) -3,0 м (-10 футов) -4,5 м (-15 футов)
Примечание
1.5 м (5 футов)
3,0 м (10 футов)
4,5 м (15 футов)
При макс. вылет 6,0 м (20 футов)
7,5 м (25 футов)
Грузоподъемность
Вылет м (фут)
кг фунт кг фунт кг * 3770 фунтов * 8310 кг * 9160 * 9160 * 5760 * 5760 * 4530 фунтов * 20190 * 20190 * 12700 * 12700 * 9990 кг * 8660 * 8660 * 7430 6500 * 5380 фунтов * 19090 * 19090 * 16380 14330 * 11860 кг * 9310 * 9310 * 8550 6100 * 6060 фунтов * 20530 * 20530 * 18850 13450 * 13360 кг * 8550 * 8550 * 12160 11830 * 8950 5940 * 6400 фунтов * 18850 * 18850 * 26810 26080 * 19730 13100 * 14110 кг * 11700 * 11700 * 13020 11990 * 8680 5960 * 6280 фунтов * 25790 * 25790 * 28700 26430 * 19140 13140 * 13850 кг * 11040 * 11040 * 7560 6130 фунтов 24340 * 24340 * 16670 13510
* 3770 * 3590 * 8310 * 7910 4490 * 3950 9900 * 8710 4180 * 4390 9220 * 9680 3950 * 4770 8710 * 10520 3820 4870 8420 10740 3820 8420
3210 7080 3070 6770 2910 6420 2780 6130 2720 6000
* 3120 * 6880 * 3210 * 7080 * 3340 * 7360 * 3490 * 7690 3440 7580 3580 7890 3970 8750 * 4230 * 9330 * 4140 * 9130
* 3120 * 6880 2530 5580 2170 4780 1980 4370 1930 4250 2000 4410 2230 4920 2770 6110 * 414 0 * 9130
7.72 (25,3) 8,69 (28,5) 9,27 (30,4) 9,55 (31,3) 9,54 (31,3) 9,26 (30,4) 8,67 (28,4) 7,69 (25,2) 6,09 (20,0)
1. Грузоподъемность основана на SAE J1097 и ISO 10567 2. Грузоподъемность машин серии ROBEX не превышает 75% опрокидывающей нагрузки машины на твердой, ровной поверхности или 87% полной гидравлической мощности. 3. Точка загрузки — это крюк, расположенный на задней части ковша. 4. * обозначает нагрузку, ограниченную гидравлической мощностью.
1-17
2) R210LC-7 ДЛИННЫЙ ВЫЛЕТ (1) Стрела 8,2 м (26 футов 11 дюймов), 6.Стрела длиной 3 м (20 футов 8 дюймов) оснащена ковшом 0,51 м3 (с шапкой по SAE), башмаком с тройными грунтозацепами 800 мм (32 дюйма) и противовесом 5300 кг.
Â
Â
: номинальное значение спереди
: номинальное значение на стороне или 360 градусов
Радиус нагрузки Высота точки нагрузки 9,0 м кг (30 футов) фунт 6,0 м кг (20 футов) фунт 3,0 м кг (10 футов) фунт На грунт кг Линия фунт -3,0 м кг (-10 футов) фунт -6,0 м кг (-20 футов) фунт -9,0 м кг (-30 футов) фунт
Примечание
3,0 м (10 футов)
6,0 м (20 футов)
При макс. достичь
9.0 м (30 футов)
12,0 м (40 футов)
Вместимость
Вылет м (фут)
* 4560 * 10050 * 5710 * 12590 * 7790 * 17170 * 8780 * 19360
* 4560 * 10050 * 5710 * 12590 * 7790 * 17170 * 8780 * 19360
* 4330 * 9550 * 5250 * 11570 * 5370 * 11840 * 4510 * 9940
* 4330 * 9550 3800 8380 3720 8200 4000 8820
* 1990 * 4390 * 2650 * 5840 * 3150 * 6940 * 3280 * 7230 * 2620 * 5780
* 1990 * 4390 2360 5200 2070 4560 1990 4390 2190 4830
* 830 * 1830 * 1430 * 3150 * 1670 * 3680 * 1980 * 4370 * 2220 * 4890
* 830 * 1830 * 1430 * 3150 1580 3480 1390 3060 1260 2780
* 1330 * 2930 * 1410 * 3110 * 1520 * 3350 * 1670 * 3680 * 1860 * 4100 * 2090 * 4610
* 1330 * 2930 1120 2470 940 2070890 1960 980 2160 1280 2820
13.11 (43,0) 14,37 (47,1) 14,89 (48,9) 14,75 (48,4) 13,92 (45,7) 12,25 (40,2)
1. Грузоподъемность основана на SAE J1097 и ISO 10567. 2. Грузоподъемность серии ROBEX не превышает 75% опрокидывающей нагрузки машины на твердой, ровной поверхности или 87% полной гидравлической мощности. 3. Точка загрузки — это крюк, расположенный на задней части ковша. 4. * обозначает нагрузку, ограниченную гидравлической мощностью.
1-18
6. РУКОВОДСТВО ПО ВЫБОРУ КОВША 1) ОБЩИЙ КОВШ
ö0,92м3 Ковш с «шапкой» по SAE
0.Ковш 52 м3 с шапкой SAE
Объем
Ковш 1,05 м3 с шапкой SAE
Рекомендация
Ширина Вес
С шапкой по SAE
С шапкой CECE
0,52 м3 (0,67 ярда3)
0,49 «)1035 мм (40,7 дюйма)
460 кг (1010 фунтов)
ö0,92 м3 (1,20 ярда3)
0,80 м3 (1,05 ярда3)
1150 мм (45,3 дюйма)
12700003 (50,0 дюйма) 1700 фунтов)
1,05 м3 (1,37 ярда3)
0.90 м3 (1,18 ярда3)
1250 мм (49,2 дюйма)
1370 мм (53,9 дюйма)
810 кг (1790 фунтов)
1,05 м3 (1,37 ярда3)
0,87 м3 (1,14 ярда3)
1115 мм 1235 мм (48,6 дюйма)
850 кг (1870 фунтов)
1,20 м3 (1,57 ярда3)
1,00 м3 (1,31 ярда3)
1400 мм (55,1 дюйма)
1520 мм (59,8 дюйма)
850 кг (18709 фунтов)
850 кг (1870 9 фунтов) С боковым ножом Боковой нож
Ковш с шапкой по SAE 1,20 м3
Стрела 5,68 м (18 футов 8 дюймов)
8.Стрела 2 м (26 футов 11 дюймов)
Рукоять 2,92 м (9 футов 7 дюймов)
Рукоять 6,30 м (20 футов 8 дюймов)
ö: Стандартный ковш
Применимо для материалов плотностью 2000 кгс / м3 (3370 фунтов-силы / ярдов3) или меньше Применимо для материалов с плотностью 1600 кгс / м3 (2700 фунтов / ярд3) или меньше Применимо для материалов с плотностью 1100 кгс / м3 (1850 фунтов / ярд3) или менее
1-19
2) ТЯЖЕЛЫЕ УСЛОВИЯ, СКАЛЬНЫЕ И КОВШ ДЛЯ ОТДЕЛКИ НАКЛОНА
ľ1,05м3 Ковш с шапкой по SAE
Вместимость
Ľ0.87, 1,05 м3 Ковш с «шапкой» по SAE
Рекомендация
Ширина Вес
«С шапкой» по SAE
С «шапкой» по CECE
Без Боковой нож с боковым ножом
ľ1,05 м3 (1,37 ярда3)
0,92 м3 (190 мм3) (50,8 дюйма)
890 кг (1960 фунтов)
Ľ0,87 м3 (1,14 ярда3)
0,75 м3 (0,98 ярда3)
1035 мм (40,7 дюйма)
920 кг (2030 фунтов)
1,05 м
0,94 м3 (1,23 ярда3)
1445 мм (56.9 дюймов)
1050 кг (2310 фунтов)
ľ: Ковш для тяжелых условий эксплуатации
Стрела 5,68 м (18 футов 8 дюймов) Стрела 2,92 м (9 футов 7 дюймов)
Ľ: Ковш для скальных пород (тяжелый)
Применимо для материалов с плотностью 2000 кгс / м3 (3370 фунтов / ярд3) или менее Применимо для материалов с плотностью 1600 кгс / м3 (2700 фунтов / ярд3) или менее Применимо для материалов с плотностью 1100 кгс / м3 (1850 фунтов на ярд3) или менее
1-20
7. ПОДЪЕМНИК 1) ГУСЕНИЦЫ Центральная рама X-образного типа сваривается за одно целое с усиленными рамами гусениц коробчатого сечения.В конструкцию входят сухие гусеницы, смазанные катки, направляющие колеса, звездочки, гидрорегуляторы гусеницы с амортизирующими пружинами и гусеничные тракторы в сборе с тройными грунтозацепами. 2) ТИПЫ ОБУВИ Формы с тройными грунтозацепами
Модель
R210LC-7
Ширина башмака
мм (дюйм)
600 (24)
700 (28)
800 (32)
—
Эксплуатация вес
кг (фунт)
21700 (47840)
21980 (48460)
22270 (49100)
—
0.46 (6,54)
0,40 (5,69)
0,35 (4,98)
—
мм (фут-дюйм)
2990 (9 футов 10 дюймов)
3090 (10 футов 2 дюйма)
3190 (10 ‘6 дюймов)
—
Ширина башмака
мм (дюймов)
—
—
800 (32)
—
Эксплуатационная масса
кг (фунты)
—
—
—
—
—
—
24360 (53700)—
—
—
0,42 (5,97)
—
—
—
3190 (10 футов 6 дюймов)
—
(давление на грунт, кгс / см) Общая ширина
R210LC-7
БОЛЬШОЙ ВЫЛЕТ Давление на грунт кгс / см2 (фунт / кв. Дюйм)
Общая ширина
мм (фут-дюйм)
3) КОЛИЧЕСТВО РОЛИКОВ И ОБУВИ С КАЖДОЙ СТОРОНЫ Позиция
Количество
Держатель катки
2EA
Опорные катки
9EA
Башмаки гусеницы
49EA
1-21
4) ВЫБОР ГУСЕНИЧНОЙ ОБУВИ Подходящие гусеничные башмаки следует выбирать в соответствии с условиями эксплуатации.Метод выбора обуви Подтвердите категорию из списка приложений в таблице 2, затем используйте таблицу 1 для выбора обуви. Широкая обувь (категории B и C) имеет ограничения по применению. Перед тем, как использовать широкую обувь, проверьте меры предосторожности, затем изучите и изучите условия эксплуатации, чтобы убедиться, что эта обувь подходит. Выберите как можно более узкую подошву, чтобы обеспечить необходимую проходимость и давление на грунт. Использование более широких башмаков, чем рекомендовано, вызовет неожиданные проблемы, такие как изгиб башмаков, трещины звена, поломка штифта, ослабление болтов башмаков и другие различные проблемы.ö Таблица 1 Технические характеристики
Категория
Тройные грунтозацепы 600 мм
Стандарт
A
Тройные грунтозацепы 700 мм
Опция
B
Тройные грунтозацепы 800 мм
Опция
C
000 Стандарт
C
Тройные грунтозацепы 800 мм (большой вылет)
ö Таблица 2 Категория A
B
C
Области применения
Меры предосторожности
Каменистый грунт, русло рек, нормальный грунт
 Движение на низкой скорости по пересеченной местности с большими препятствия, такие как
Обычная почва, мягкий грунт
 Эти туфли нельзя использовать на неровной поверхности с большими препятствиями, такими как
валуны или упавшие деревья
, такие как валуны или упавшие деревья
 Путешествуйте с высокой скоростью только по ровной поверхности  Если невозможно избежать препятствий, двигайтесь медленно на низкой скорости
Чрезвычайно мягкий грунт Â Используйте только обувь i в условиях, когда машина тонет, и невозможно использовать обувь категории A или B (болотистая почва) Â Эту обувь нельзя использовать на неровной поверхности с большими препятствиями, такими как валуны или упавшие деревья. земля Â Двигайтесь медленно на низкой скорости, если невозможно избежать препятствий
1-22
8.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ОСНОВНЫХ КОМПОНЕНТОВ Позиция
Спецификация
Модель
Cummins 6BTAA
Тип
Четырехтактный дизельный двигатель с турбонаддувом, низкий уровень выбросов
Метод охлаждения
Водяное охлаждение
0003 Число цилиндров
и расположение
-line
Порядок зажигания
1-5-3-6-2-4
Тип камеры сгорания
Тип с прямым впрыском
Диаметр цилиндра
102Ý120 мм (4.02 «4,72»)
Рабочий объем поршня
5880 куб. См (359 куб. Дюймов)
Степень сжатия
17,3: 1
Номинальная полная мощность в лошадиных силах (SAE J1349)
150 л.с. при 1950 об / мин (112 кВт при
об / мин)
крутящий момент при 1500 об / мин62,6 кгс · м (453 фунт-фут)
Количество моторного масла
24 л (6,3 галлона США)
Сухая масса
496 кг (1094 фунта)
Высокая частота вращения на холостом ходу
002 2180 50 об / мин
1050Ü100 об / минНоминальный расход топлива
164.8 г / л.
Тип
Поршневые насосы с тандемной осью переменной производительности
Производительность
2Ý113 куб.см / об
Максимальное давление
330 кгс / см2 (4694 фунт / кв. Дюйм) [360 кгс / см2 (5120 фунт / кв. (58.1 США gpm / 48.4U.K. галлонов в минуту)
Номинальная скорость
1950 об / мин
]: Повышение мощности
1-23
3) ШЕСТЕРЕННЫЙ НАСОС Поз.
Спецификация
Тип
Одноступенчатый шестеренчатый насос постоянного рабочего объема
Производительность
15 куб.Максимальное давление
35 кгс / см2 (500 фунтов на кв. Дюйм)
Номинальный расход масла
31,5 л / мин (8,3 галлонов США / 7,0 британских галлонов в минуту)
4) ГЛАВНЫЙ УПРАВЛЯЮЩИЙ КЛАПАН Поз.
Спецификация
Тип
9 золотников -блок
Метод работы
Гидравлическая пилотная система
Давление главного предохранительного клапана
330 кгс / см2 (4695 фунтов на квадратный дюйм) [360 кгс / см2 (5120 фунтов на квадратный дюйм)]
Давление предохранительного клапана
390 кгс / см2 (5550 фунтов на квадратный дюйм)
]: Pooer boost5) ПОВОРОТНЫЙ ДВИГАТЕЛЬ Деталь
Спецификация
Тип
Двухпоршневой двигатель с фиксированным рабочим объемом
Производительность
151 куб.см / об
Давление сброса e
240 кгс / см2 (3414 фунтов на кв. дюйм)
Тормозная система
Автоматическая, с подпружиненным гидравлическим отключением
Тормозной момент
59 кгс · м (427 фунт-сила-фут)
Давление отпускания тормоза
33 ~ 500003 7112
Тип редуктора
Двухступенчатый планетарный редуктор
Скорость поворота
12.5 об / мин
6) ХОДОВОЙ ДВИГАТЕЛЬ Артикул
Спецификация
Тип
Аксиально-поршневой двигатель с регулируемым рабочим объемом
Давление сброса
330 кгс / см2 (4695 фунтов на кв. Автоматический, с пружинным приводом и гидравлическим отключением
Давление отпускания тормоза
11 кгс / см2 (156 фунтов на кв. Дюйм)
Тормозной момент
49,3 кгс · м (357 фунт-фут)
1-24
7) КЛАПАН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Тип
Редукционный тип
Рабочее давление
Один рабочий ход
Минимум
6.5 кгс / см2 (92 psi)
Максимум
26 кгс / см2 (370psi)
Рычаг
61 мм (2,4 дюйма)
Педаль
123 мм (4,84 дюйма)
8) Цилиндр CYLINDER
Поперечный рычаг цилиндра
ковша цилиндра
Диаметр цилиндра diaÝRod diaÝStroke
͚120Ý͚85Ý1290mm
Подушка
Продлить только
Диаметр цилиндра diaÝRod diaÝStroke
͚140Ý͚100Ý1510mm
Подушка
выдвижения и втягивания
Диаметр цилиндра diaÝRod diaÝStroke
͚125Ý͚85Ý1055mm
Подушка
Выдвинуть только
# 140Ý͚95Ý1460mm # ͚100Ý͚70Ý870mm
ö Изменение цвета штока цилиндра может произойти, когда присадка для снижения трения смазочного масла растекается по поверхности штока.ö Изменение цвета не оказывает вредного воздействия на работу цилиндра. #: БОЛЬШАЯ ВЫЯВКА
9) ОБУВЬ Позиция Стандарт R210LC-7 R210LC-7 БОЛЬШАЯ ВЫЯВКА
Опция Стандарт
Ширина
Давление на грунт
Количество звеньев
Общая ширина
600 мм (24 дюйма)
0,46 кгс см2 (6,54 фунтов на кв. дюйм)
49
2990 мм (9 футов 10 дюймов)
700 мм (28 дюймов)
0,40 кгс / см (5,69 фунтов на кв. дюйм)
49
3090 мм (10 футов 2 дюйма)
800 мм ( 32 «)
0.35 кгс / см2 (4,98 фунтов на кв. Дюйм)
49
3190 мм (10 футов 6 дюймов)
800 мм (32 дюйма)
0,42 кгс / см2 (5,97 фунтов на кв. Дюйм)
49
3190 мм (10 футов 6 дюймов)
2
1-25
10) Вместимость КОВША
Позиция STD
С шапкой по SAE
С шапкой по CECE
0,92 м (1,20 ярда)
0,80 м3 (1,05 ярда3)
1150 мм1270 мм (50,0 «)
0,52 м3 (0,67 ярда3)
0,45 м3 (0,59 ярда3)
5
935 мм (36.8 дюймов)
1035 мм (40,7 дюйма)
1,05 м (1,37 ярда)
0,90 м (1,18 ярда)
5
1250 мм (49,2 дюйма)
1370 мм (53,9 дюйма)
1,05 м3 (1,37 ярда) )
0,87 м3 (1,14 ярда3)
5
1115 мм (43,9 дюйма)
1235 мм (48,6 дюйма)
1,20 м (1,57 ярда)
1,00 м (1,31 ярда)
5
55,10002 «)1520 мм (59,8″)
ľ1,05 м3 (1,37 ярда3)
0,92 м3 (1,20 ярда3)
5
1290 мм (50.8 дюймов)
Ľ0,87 м (1,14 ярда)
0,75 м (0,98 ярда)
5
1035 мм (920 дюймов)
Ľ1,05 м3 (1,37 ярда3)
0,94 м3 (1,23 ярда3) 50003
1445 мм (56,9 дюйма)
3
3
3
R210LC-7
OPT
Ширина Количество зубьев Без бокового ножа С боковым ножом
3
3
3
3
3
3
3
3
3
3
ľ: Ковш для тяжелых условий эксплуатации Ľ: Ковш для скальных пород (тяжелый)
1-26
9.РЕКОМЕНДУЕМЫЕ МАСЛА Используйте только перечисленные ниже масла или аналогичные. Не смешивайте масла разных марок. Температура окружающей среды Á C (Á F) Точка обслуживания
Тип жидкости
Объем ˶ (галлоны США)
-20 (-4)
-10 (14)
0 (32)
10 (50)
20 (68)
30 (86)
SAE 30 Масляный поддон двигателя
SAE 10W Моторное масло
24,0 (6,3) SAE 10W-30 SAE 15W-40
Привод поворота
5,0 (1,3) Шестерня масло
Гидробак
SAE 85W-140
5.4Ý2 (1,4Ý2)
Бортовая передача
Гидравлическое масло
ISO VG 32
Бак; 180 (48)
Система ISO VG 46; 270 (71)
ISO VG 68
ASTM D975 NO.1 Топливный бак
Дизельное топливо
340 (90) ASTM D975 NO.2
NLGI NO.1
Фитинг (пресс-масленка)
Смазка
Радиатор (резервуар)
Смесь антифриза и воды 50: 50
SAE API ISO NLGI ASTM
По требованию NLGI NO.2
Постоянный тип на основе этиленгликоля
35 (9.2)
: Общество автомобильных инженеров: Американский институт нефти: Международная организация по стандартизации: Национальный институт смазочных материалов: Американское общество испытаний и материалов
1-27
40 (104)
.
