Гнб дич вич 920: Установка ГНБ Ditch Witch JT920L

>

Цепи ГНБ Ditch Witch | Промышленные цепи

Американская компания Ditch Witch специализируется на производстве землеройной техники: траншеекопателей, пневмомолотов, разрушителей труб и подземных коммуникаций. Но самый известный продукт Дитч Витч — установки горизонтально направленного бурения. Компания производит полный комплект техники для бестраншейной прокладки коммуникаций.

Как происходит горизонтально направленное бурение

ГНБ бурит скважину в горизонтальном направлении, прямо под дорогами, зданиями, водными преградами. Разрушения поверхности не происходит, кабели и трубы протягиваются быстрее, чем при использовании классической технологии.

Основной инструмент ГНБ — буровая головка с твердыми наплавками на конце. Головка вращается и погружается в грунт, пробивая путь в породе. Установка ГНБ автоматически подает новые трубы, которые позволяют увеличить дальность прохода головки до нескольких сотен метров.

Одновременно по каналу внутри подается буровой раствор под давлением до 90 бар. Раствор охлаждает буровую головку и размывает породу.

Оператор постепенно вводит буровую головку в грунт. Второй рабочий с аппаратурой для обнаружения контролирует процесс — следит, где находится конец скважины. Когда нужно изменить направление движения, буровая головка ставится под определенный угол и вводится без вращения.

После завершения бурения на место буровой головки устанавливают расширитель, к которому прицепляют конец трубы или кабеля. На обратном пути расширитель увеличивает диаметр скважины и протягивает инженерные коммуникации в точку входа.

Особенности установок ГНБ Ditch Witch

В каталоге компании можно найти полный комплект техники для бурения в любых условиях:

  • Компактные JT5. Ограниченные размеры позволяют машине развернуться в узком пространстве, работать в стесненных условиях.
  • Универсальные JT10. Аппарат подходит для выполнения большинства задач по бурению: усилие толкания до 40 кН, общая длина штанг в кассете — до 100 м.
  • Мощные JT20. Машина обеспечивает осевое усилие до 75,6 кН — техника работает даже с твердым грунтом (режим карвинга).
  • JT24, максимально мощные в своем классе. Осевое усилие до 105 кН — этого достаточно для бурения каналов под монтаж газовых труб, волоконно оптического кабеля, канализации.
  • Тихие, но мощные JT25 и JT30. Производитель позиционирует аппараты, как самые тихие бурильные установки на рынке. Осевое усилие достигает 110-120 кН.
  • Большие JT40, JT60, JT100. Это мощные вездеходы, которые работают на сложной местности, с любым грунтом.

Производитель выпускает аппаратуру для обнаружения, маяки, конструкции с встроенной гидросистемой, комплексы с отдельными установками для подготовки бурового раствора. Выделенная система смешивания обеспечивает быструю подачу и максимальное давление жидкости.

Какие цепи используются в установках ГНБ Ditch Witch

В технике Ditch Witch используются роликовые цепи, которые соответствуют американскому стандарту ANSI B29.

1/ASA. Чтобы купить цепь для ГНБ Ditch Witch, нужно определить артикул, который подойдет для конкретной модели.

Модель ГНБ Ditch WitchОбозначение цепиАртикул цепи
AT4020 M1 #140-2 303PДвухрядная цепь с шагом 44,45 мм 129-011
#140-2 303P (с двумя соединительными звеньями)Двухрядная цепь с шагом 44,45 мм 129-020
JT520 #80 166PОднорядная цепь с шагом 25,4 мм 130-333
JT820 #60-2 34Р (цепь привода выходного вала)Двухрядная цепь с шагом 19,05 мм 130-238
#100H 209PОднорядная усиленная цепь с шагом 31,75 мм 130-459
JT920
JT920C
JT921
JT921S
#120 171PОднорядная цепь с шагом 38,1 мм 129-006
#100 208P (начиная с серийных номеров 2p0770)Однорядная цепь с шагом 31,75 мм 130-459
JT920L #120 215PОднорядная цепь с шагом 38,1 мм 130-526

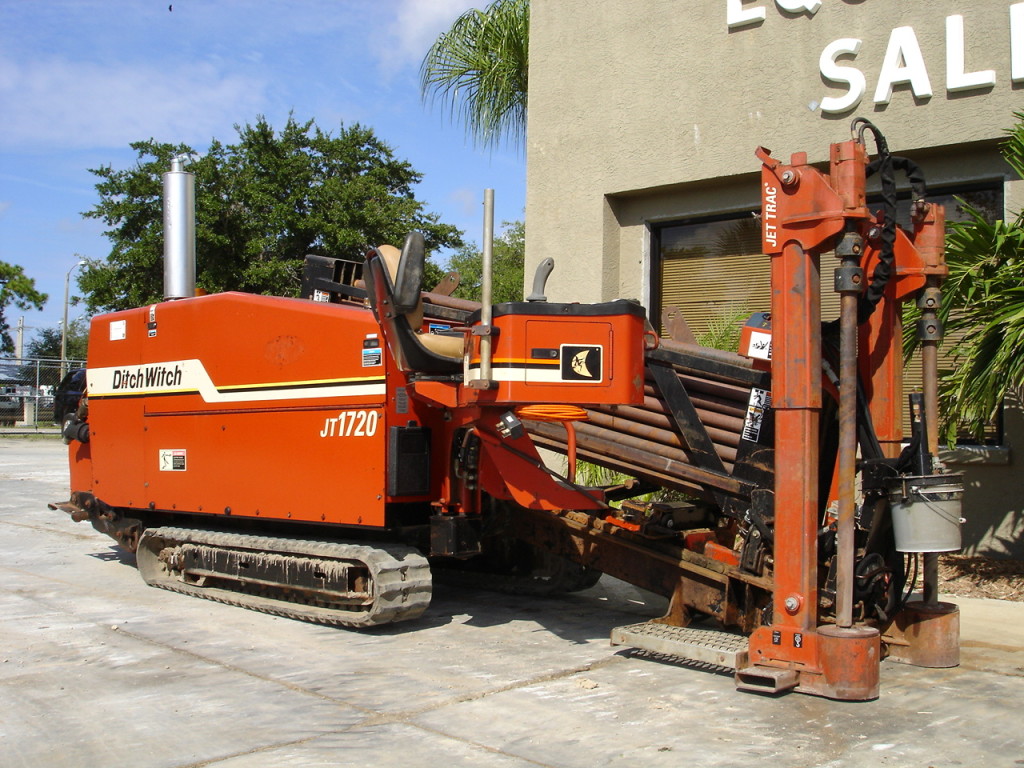

JT1720 #120H 225PОднорядная усиленная цепь с шагом 38,1 мм 130-535
JT1720 Mach 1 #140 193PОднорядная цепь с шагом 44,45 мм 129-008
JT2720 Mach 1 #140ECH 205PОднорядная цепь с шагом 44,45 мм 129 009
JT2720
AT2720 (в зависимости от комплектации)
#140-ECH 205PОднорядная цепь с шагом 44,45 мм 129-009
#140-ECH 205PОднорядная цепь с шагом 44,45 мм 129-002
#140-2 205PДвухрядная цепь с шагом 44,45 мм 130-605
JT4020 Mach 1
All Terrain Tier 2
JT4020 Mach 1
All Terrain Tier 3
#140-2 303PДвухрядная цепь с шагом 44,45 мм 129-011
#140-2 303P (с двумя соединительными звеньями)Двухрядная цепь с шагом 44,45 мм 129-020
JT4020 Mach 1 #140-2 311PДвухрядная цепь с шагом 44,45 мм 130-034
#140-2 311P (с двумя соединениями)Двухрядная цепь с шагом 44,45 мм 129-021
JT4020 #140-2 500″ 297PДвухрядная цепь с шагом 44,45 мм 130-604
#140-2 297P (начиная с серийного номера 2T1167)Двухрядная цепь с шагом 44,45 мм 129-007
129-002
JT7020 Mach 1
JT8020 Mach 1
JT7020
JT8020 T3
#160-2 265PДвухрядная цепь с шагом 50,8 мм 130-332

Приводная цепь обеспечивает продольное движение инструмента при погружении, вытягивании и установке новых штанг. Цепная передача работает в тяжелых условиях: испытывает динамические нагрузки, на поверхность постоянно попадает буровой раствор, песок, куски земли, поэтому владельцы ГНБ Дитч Витч часто покупают запасные цепи или сразу меняют штатные на более качественные.

В нашем каталоге можно найти цепь для ГНБ Ditch Witch любой модели. Чтобы выбрать цепь перейдите в раздел «Приводные роликовые цепи ANSI B29.1/ASA» или «Цепи DID по стандарту ANSI B29.1». Если нужна помощь в выборе — отправьте запрос на почту [email protected] или позвоните эксперту компании «Приводные цепи» по номеру +7 495 797-79-47 и получите подробную консультацию по стандартным цепям, усиленным версиям, износостойким и коррозионно устойчивым моделям.

особенности, технические характеристики, фото и видео

Горизонтальное бурение и прокладка коммуникаций являются довольно специфическими видами работ, которые используются для различных строительных целей. Особенно, если необходимо выполнить именно бестраншейное бурение. Довольно немногие компании занимаются производством установок для этого вида работ. Однако выбрать качественную технику все же будет несложно, так как достаточно обратиться к мировому лидеру в производстве оборудования для горизонтального бурения, а именно к установкам марки Ditch Witch.

Ditch Witch: обзор производителя и особенности буровых установок

Буровые установки под маркой Ditch Witch производит компания из США «The Charles Machine Works, Inc.» (CMW®). В России же официальным представителем оборудования этого производителя является компания «Системы ДИТЧ ВИТЧ», которая занимается поставками оборудования не только на территорию России, но и на Украину, Литву, Латвию и Эстонию.

ООО «Системы ДИТЧ ВИТЧ» находится в Москве. Здесь можно найти и сервисный центр, и склад запасных частей, в котором всегда присутствует всё необходимое вам оборудование. Также учебный центр, в котором опытные многоязычные специалисты помогут обучить персонал для работы на буровых установках марки Ditch Witch.

Компания славится своим замечательным сервисным центром, который стремится помочь всем клиентам.

Ditch Witchгарантию на оборудование в 1 год, предоставляет бесплатное обучение обслуживающего персонала с возможностью выезда специалиста.

Компания-производитель The Charles Machine Works, Inc. – это мировой лидер в производстве техники для горизонтального бурения и для прокладки коммуникаций. Её производственный комплекс занимает территорию в 12 га и насчитывает 2,5 тысячи высококвалифицированных техников и инженеров.

Техника компании

Компания производит высококачественное и современное буровое оборудование, которое используется для траншейной и бестраншейной прокладки коммуникаций – это ГНБ, разрушители, установка управляемого прокола.

Работы, которые выполняет данная техника:

  1. ГНБ. Установка горизонтально направленного бурения. Обеспечивает бестраншейное направленное бурение. При этом длина скважины может достигать нескольких километров.
  2. Разрушители. Это ГНБ, которые предназначены для бурения твердого грунта любой сложности и даже способны преодолеть скальные породы.
  3. Установка управляемого прокола Р80. Эта установка позволит производить бестраншейное бурение для прокладки труб и кабелей различного назначения. При этом она характеризуется малым вложением начальных инвестиций.

Вся техника данной компании работает за счет гидравлики. Вся силовая часть, буровой инструмент, система автоматической подачи штанг, а также рабочее место оператора размещаются на самоходном гусеничном шасси.

Кроме буровых установок, компания занимается производством систем подготовки бурового раствора. Это автономные агрегаты, которые могут устанавливаться независимо и предназначаются для смешивания различных буровых растворов. Они обеспечивают подачу жидкости непосредственно на буровую установку.

Преимущества и недостатки

Буровые установки Ditch Witch обладают следующими преимуществами:

  • вся техника работает за счет гидравлики и полностью автономна;
  • имеет гусеничное шасси;
  • автоматическая система подачи и свинчивания штанг;
  • возможность осуществлять дистанционное управление движением;
  • экологичность, а также резиновые гусеницы, которые не портят асфальт;
  • довольно узкое шасси;
  • инновационные системы смазки и свинчивания, которые позволят продлить жизнь буровому инструменту;
  • комфортабельное место оператора с легко читаемым дисплеем и удобными органами управления.

Пожалуй, единственным недостатком данных систем можно назвать узкую специализацию этих буровых установок.

Обзор моделей

Компания предоставляет широкий модельный ряд буровых установок, при этом каждая имеет свои особенности. По этой причине опишем каждую модель отдельно:

Ditch Witch JT 5

Буровая установка, как и остальные представляет собой гусеничное шасси, на котором устанавливается двигатель, буровой инструмент, а также рабочее место оператора.

Имеет такие особенности:

  • это компактная буровая установка, которая предназначена для использования в ограниченных городских условиях;
  • буровая штанга имеет изгиб радиусом до 21,3 м;
  • новое долговечное резьбовое соединение;
  • система смазки с ножным управлением, что позволяет намного дольше эксплуатировать установку без ремонта;
  • удобный пульт управления с легко читаемым дисплеем.
  • легкий доступ к двигателю;
  • Двухточечная анкерная система предназначена для надежного удержания буровой установки во время роботы, что положительно сказывается на управляемости процессом и на долговечности оборудования.

Фото буровой установки JT5 Ditch Witch

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)3,1х0,91х1,78
Вес, кг1674
Предельная скорость вращения шпинделя, об/мин195
Крутящий момент на шпинделе, Н/м746
Сила прямой/обратной тяги, кН18,2/22,2
Минимальный радиус изгиба штанги, м21,3
Диаметр пилотной/расширенной скважины, мм63,5/114



Ditch Witch JT 920, JT 921, JT 922

В настоящий момент производится модель 922, которая заменила своих предшественниц.

Имеет следующие особенности:

  • высокая маневренность;
  • большая мощность двигателя;
  • обойма на 50 буровых штанг;
  • выбор различных систем подачи бурового раствора;
  • система защиты от поражения током;
  • компактные размеры;
  • самая большая производительность среди буровых установок своего класса;
  • остальные особенности схожи с моделью выше.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)3,7х1,22х1,88
Вес, кг3040
Предельная скорость вращения шпинделя, об/мин186
Крутящий момент на шпинделе, Н/м1500
Сила проталкивания/протяжки тяги, кг4000/4000
Минимальный радиус изгиба штанги, м32
Диаметр пилотной, мм76
Максимальная длина со стандартной обоймой, м100
Давление во встроенной системе подачи жидкости, бар52
Объем бака, л208

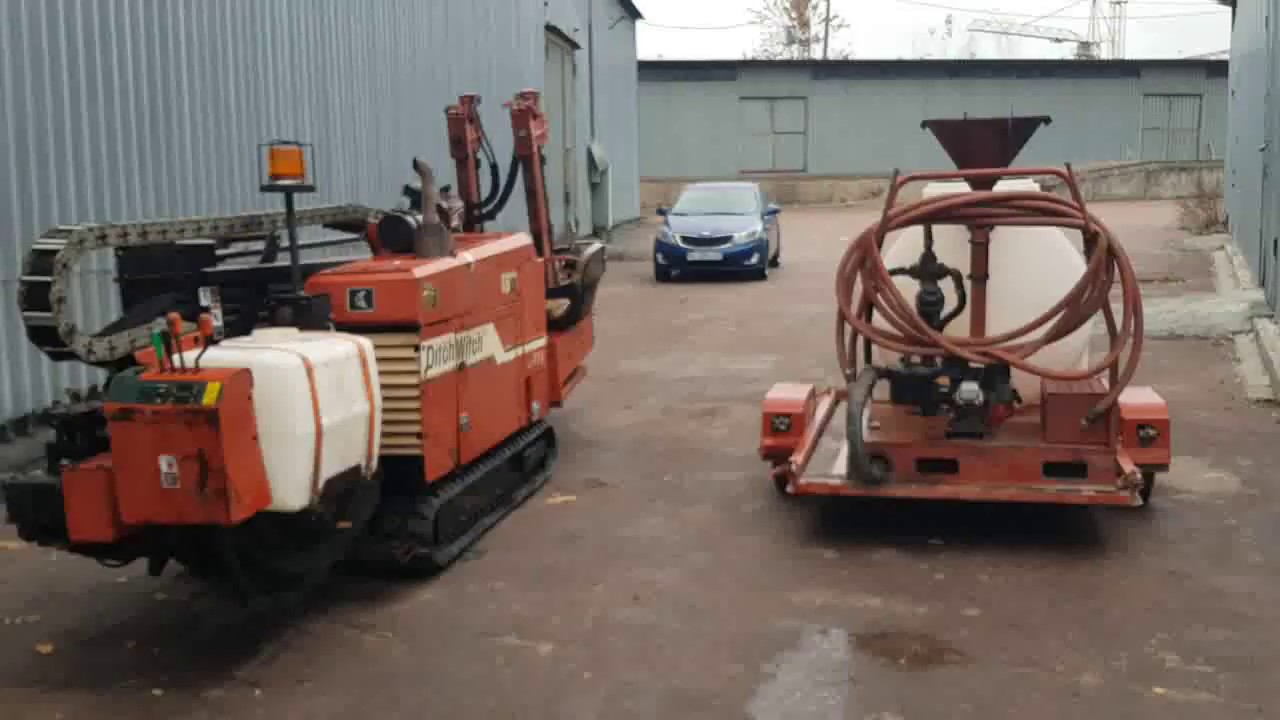

На видео буровая установка ditch witch JT920L в работе:

Ditch Witch JT 1220 Mach2

Характеризуется наличием системы круиз контроля, которая облегчает процесс бурения. В остальном же имеет все те же особенности, что и модель JT5.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)4,8х1,3х2
Вес, кг4400
Предельная скорость вращения шпинделя, об/мин180
Крутящий момент на шпинделе, Н/м1900
Сила проталкивания/протяжки тяги, кг4400/5300
Минимальный радиус изгиба штанги, м32
Диаметр пилотной, мм76-102
Давление во встроенной система подачи жидкости, бар86

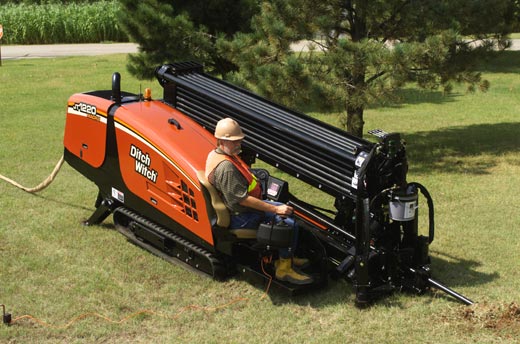

Фото буровой установки JT1220 Mach2 Ditch Witch

Ditch Witch JT 2020 Mach 1

Отличительной особенностью является наличие отвала для обратной засыпки. Также имеет и круиз контроль, как и предыдущая модель.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)5,2х1,3х2
Вес, кг4900
Предельная скорость вращения шпинделя, об/мин180
Крутящий момент на шпинделе, Н/м2892
Сила проталкивания/протяжки тяги, кг7560/8900
Минимальный радиус изгиба штанги, м40
Диаметр пилотной, мм
Давление в системе подачи жидкости, атм103

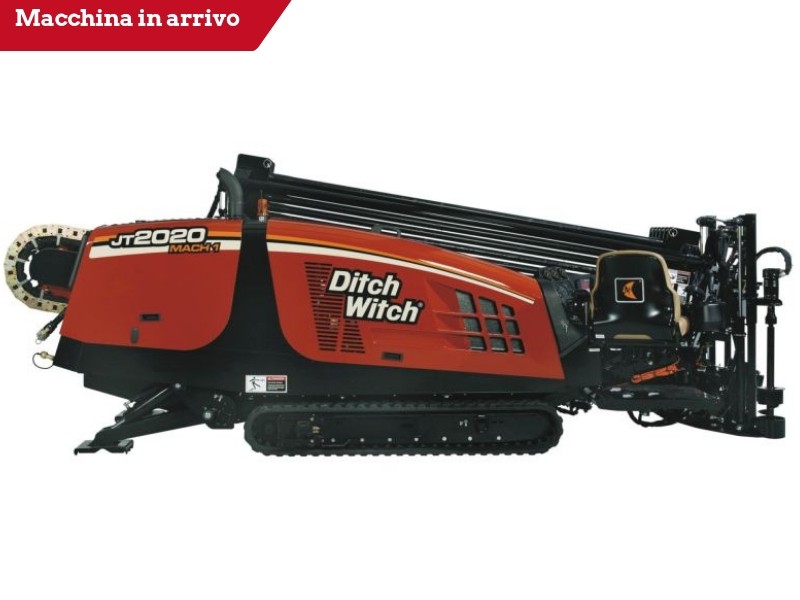

Фото буровой установки DITCH-WITCH-JT2020

Ditch Witch JT 3020 Mach 1 / AllTerrain

Эта буровая установка предназначена для бурения в твердых грунтах и даже в скальных породах.

Имеет следующие особенности: наличие системы самодиагностики, закрытая кабина доя оператора.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)5,6х2х3
Вес, кг8000
Предельная скорость вращения шпинделя, об/мин400
Крутящий момент на шпинделе, Н/м1080
Сила проталкивания/протяжки тяги, кН110/133
Минимальный радиус изгиба штанги, м47
Мин. радиус изгиба штанг ALL TERRAIN, м44
Для галечных пород, м67
Диаметр пилотной, мм

Ditch Witch JT 4020 Mach 1 / AllTerrain

В данной модели предусмотрена регулировка наклона буровой ямы. Кроме того, данная буровая установка имеет оригинальные буровые штанги от производителя.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)7,9х2,2х2,3
Вес, кг12682
Предельная скорость вращения шпинделя, об/мин250
Крутящий момент на шпинделе, Н/м2712
Сила проталкивания/протяжки тяги, кН111/160
Минимальный градус изгиба штанги, м58
Минимальный радиус изгиба штанг ALL TERRAIN, м91
Производительность подачи раствора, л/мин0-454
Фото буровой установки ditch witch jt 4020

Ditch Witch JT 100 Mach 1

Ditch Witch JT 100 Mach 1 уникальна тем, что может работать в любых погодных условиях. У нее имеется встроенный подъемный кран, двойная рама привода каретки и роторный привод плавного изменения скорости.

Она способна выполнять бурение и прокладку труб большого диаметра, а также автоматически подстраивать скорость протяжки и вращения буровой колоны.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)9,35х2,55х2,79
Вес, кг20500
Предельная скорость вращения шпинделя, об/мин210
Крутящий момент на шпинделе, Н/м16300
Сила проталкивания/протяжки тяги, кН111/160
Минимальный радиус изгиба штанги, м70
Минимальный диаметр пилотной скважины, мм152
Производительность подачи бурового раствора, л/мин0-870
Макс. давление подачи буровой жидкости, бар69



Ditch Witch JT 100 All Terrain

Машина нового поколения, которая соединила в себе все положительная качества предыдущих моделей.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)9,35х2,55х2,79
Вес, кг21400
Предельная скорость вращения шпинделя, об/мин270
Крутящий момент на шпинеделе, Н/м16300
Сила проталкивания/протяжки тяги, кН311/445
Минимальный радиус изгиба штанги, м62
Минимальный диаметр пилотной скважины, мм159
Производительность подачи раствора, л/син450/870
Макс. давление подачи жидкости, бар69
Фото буровой установки JT100-All-Terrain

Буровые установки ditch witch: особенности, технические характеристики

Горизонтальное бурение и прокладка коммуникаций являются довольно специфическими видами работ, которые используются для различных строительных целей. Особенно, если необходимо выполнить именно бестраншейное бурение. Довольно немногие компании занимаются производством установок для этого вида работ. Однако выбрать качественную технику все же будет несложно, так как достаточно обратиться к мировому лидеру в производстве оборудования для горизонтального бурения, а именно к установкам марки Ditch Witch.

Ditch Witch: обзор производителя и особенности буровых установок

Буровые установки под маркой Ditch Witch производит компания из США «The Charles Machine Works, Inc.» (CMW®). В России же официальным представителем оборудования этого производителя является компания «Системы ДИТЧ ВИТЧ», которая занимается поставками оборудования не только на территорию России, но и на Украину, Литву, Латвию и Эстонию.

ООО «Системы ДИТЧ ВИТЧ» находится в Москве. Здесь можно найти и сервисный центр, и склад запасных частей, в котором всегда присутствует всё необходимое вам оборудование. Также учебный центр, в котором опытные многоязычные специалисты помогут обучить персонал для работы на буровых установках марки Ditch Witch.

Компания славится своим замечательным сервисным центром, который стремится помочь всем клиентам.

Ditch Witchгарантию на оборудование в 1 год, предоставляет бесплатное обучение обслуживающего персонала с возможностью выезда специалиста.

Компания-производитель The Charles Machine Works, Inc. – это мировой лидер в производстве техники для горизонтального бурения и для прокладки коммуникаций. Её производственный комплекс занимает территорию в 12 га и насчитывает 2,5 тысячи высококвалифицированных техников и инженеров.

Техника компании

Компания производит высококачественное и современное буровое оборудование, которое используется для траншейной и бестраншейной прокладки коммуникаций – это ГНБ, разрушители, установка управляемого прокола.

Работы, которые выполняет данная техника:

  1. ГНБ. Установка горизонтально направленного бурения. Обеспечивает бестраншейное направленное бурение. При этом длина скважины может достигать нескольких километров.
  2. Разрушители. Это ГНБ, которые предназначены для бурения твердого грунта любой сложности и даже способны преодолеть скальные породы.
  3. Установка управляемого прокола Р80. Эта установка позволит производить бестраншейное бурение для прокладки труб и кабелей различного назначения. При этом она характеризуется малым вложением начальных инвестиций.

Вся техника данной компании работает за счет гидравлики. Вся силовая часть, буровой инструмент, система автоматической подачи штанг, а также рабочее место оператора размещаются на самоходном гусеничном шасси.

Кроме буровых установок, компания занимается производством систем подготовки бурового раствора. Это автономные агрегаты, которые могут устанавливаться независимо и предназначаются для смешивания различных буровых растворов. Они обеспечивают подачу жидкости непосредственно на буровую установку.

Преимущества и недостатки

Буровые установки Ditch Witch обладают следующими преимуществами:

  • вся техника работает за счет гидравлики и полностью автономна;
  • имеет гусеничное шасси;
  • автоматическая система подачи и свинчивания штанг;
  • возможность осуществлять дистанционное управление движением;
  • экологичность, а также резиновые гусеницы, которые не портят асфальт;
  • довольно узкое шасси;
  • инновационные системы смазки и свинчивания, которые позволят продлить жизнь буровому инструменту;
  • комфортабельное место оператора с легко читаемым дисплеем и удобными органами управления.

Пожалуй, единственным недостатком данных систем можно назвать узкую специализацию этих буровых установок.

Обзор моделей

Компания предоставляет широкий модельный ряд буровых установок, при этом каждая имеет свои особенности. По этой причине опишем каждую модель отдельно:

Ditch Witch JT 5

Буровая установка, как и остальные представляет собой гусеничное шасси, на котором устанавливается двигатель, буровой инструмент, а также рабочее место оператора.

Имеет такие особенности:

  • это компактная буровая установка, которая предназначена для использования в ограниченных городских условиях;
  • буровая штанга имеет изгиб радиусом до 21,3 м;
  • новое долговечное резьбовое соединение;
  • система смазки с ножным управлением, что позволяет намного дольше эксплуатировать установку без ремонта;
  • удобный пульт управления с легко читаемым дисплеем.
  • легкий доступ к двигателю;
  • Двухточечная анкерная система предназначена для надежного удержания буровой установки во время роботы, что положительно сказывается на управляемости процессом и на долговечности оборудования.

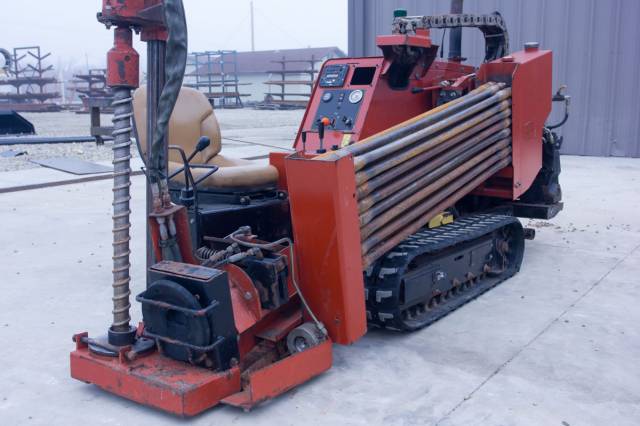

Фото буровой установки JT5 Ditch Witch

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)3,1х0,91х1,78
Вес, кг1674
Предельная скорость вращения шпинделя, об/мин195
Крутящий момент на шпинделе, Н/м746
Сила прямой/обратной тяги, кН18,2/22,2
Минимальный радиус изгиба штанги, м21,3
Диаметр пилотной/расширенной скважины, мм63,5/114

Ditch Witch JT 920, JT 921, JT 922

В настоящий момент производится модель 922, которая заменила своих предшественниц.

Имеет следующие особенности:

  • высокая маневренность;
  • большая мощность двигателя;
  • обойма на 50 буровых штанг;
  • выбор различных систем подачи бурового раствора;
  • система защиты от поражения током;
  • компактные размеры;
  • самая большая производительность среди буровых установок своего класса;
  • остальные особенности схожи с моделью выше.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)3,7х1,22х1,88
Вес, кг3040
Предельная скорость вращения шпинделя, об/мин186
Крутящий момент на шпинделе, Н/м1500
Сила проталкивания/протяжки тяги, кг4000/4000
Минимальный радиус изгиба штанги, м32
Диаметр пилотной, мм76
Максимальная длина со стандартной обоймой, м100
Давление во встроенной системе подачи жидкости, бар52
Объем бака, л208

Ditch Witch JT 1220 Mach2

Характеризуется наличием системы круиз контроля, которая облегчает процесс бурения. В остальном же имеет все те же особенности, что и модель JT5.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)4,8х1,3х2
Вес, кг4400
Предельная скорость вращения шпинделя, об/мин180
Крутящий момент на шпинделе, Н/м1900
Сила проталкивания/протяжки тяги, кг4400/5300
Минимальный радиус изгиба штанги, м32
Диаметр пилотной, мм76-102
Давление во встроенной система подачи жидкости, бар86
Фото буровой установки JT1220 Mach2 Ditch Witch

Ditch Witch JT 2020 Mach 1

Отличительной особенностью является наличие отвала для обратной засыпки. Также имеет и круиз контроль, как и предыдущая модель.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)5,2х1,3х2
Вес, кг4900
Предельная скорость вращения шпинделя, об/мин180
Крутящий момент на шпинделе, Н/м2892
Сила проталкивания/протяжки тяги, кг7560/8900
Минимальный радиус изгиба штанги, м40
Диаметр пилотной, мм
Давление в системе подачи жидкости, атм103
Фото буровой установки DITCH-WITCH-JT2020

Ditch Witch JT 3020 Mach 1 / AllTerrain

Эта буровая установка предназначена для бурения в твердых грунтах и даже в скальных породах.

Имеет следующие особенности: наличие системы самодиагностики, закрытая кабина доя оператора.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)5,6х2х3
Вес, кг8000
Предельная скорость вращения шпинделя, об/мин400
Крутящий момент на шпинделе, Н/м1080
Сила проталкивания/протяжки тяги, кН110/133
Минимальный радиус изгиба штанги, м47
Мин. радиус изгиба штанг ALL TERRAIN, м44
Для галечных пород, м67
Диаметр пилотной, мм

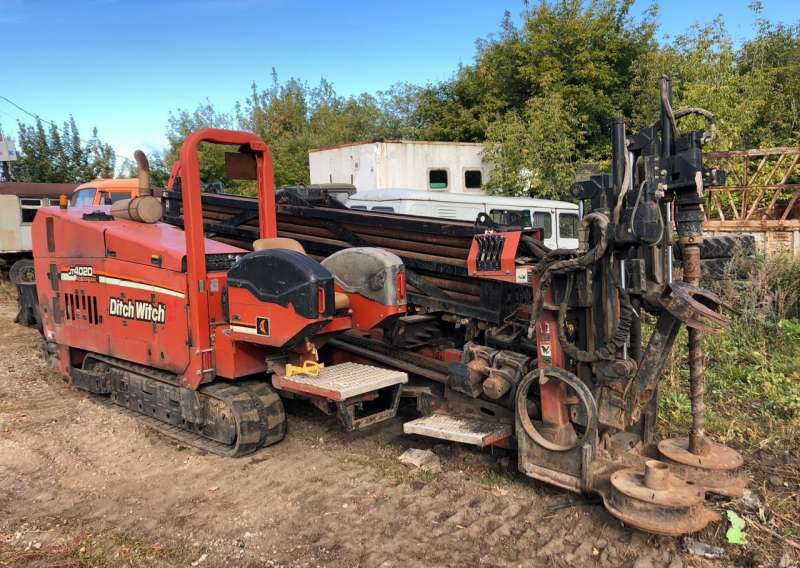

Ditch Witch JT 4020 Mach 1 / AllTerrain

В данной модели предусмотрена регулировка наклона буровой ямы. Кроме того, данная буровая установка имеет оригинальные буровые штанги от производителя.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)7,9х2,2х2,3
Вес, кг12682
Предельная скорость вращения шпинделя, об/мин250
Крутящий момент на шпинделе, Н/м2712
Сила проталкивания/протяжки тяги, кН111/160
Минимальный градус изгиба штанги, м58
Минимальный радиус изгиба штанг ALL TERRAIN, м91
Производительность подачи раствора, л/мин0-454
Фото буровой установки ditch witch jt 4020

Ditch Witch JT 100 Mach 1

Ditch Witch JT 100 Mach 1 уникальна тем, что может работать в любых погодных условиях. У нее имеется встроенный подъемный кран, двойная рама привода каретки и роторный привод плавного изменения скорости.

Она способна выполнять бурение и прокладку труб большого диаметра, а также автоматически подстраивать скорость протяжки и вращения буровой колоны.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)9,35х2,55х2,79
Вес, кг20500
Предельная скорость вращения шпинделя, об/мин210
Крутящий момент на шпинделе, Н/м16300
Сила проталкивания/протяжки тяги, кН111/160
Минимальный радиус изгиба штанги, м70
Минимальный диаметр пилотной скважины, мм152
Производительность подачи бурового раствора, л/мин0-870
Макс. давление подачи буровой жидкости, бар69

Ditch Witch JT 100 All Terrain

Машина нового поколения, которая соединила в себе все положительная качества предыдущих моделей.

Технические характеристики:

ХарактеристикиПоказатели
Размеры, м (ДхШхВ)9,35х2,55х2,79
Вес, кг21400
Предельная скорость вращения шпинделя, об/мин270
Крутящий момент на шпинеделе, Н/м16300
Сила проталкивания/протяжки тяги, кН311/445
Минимальный радиус изгиба штанги, м62
Минимальный диаметр пилотной скважины, мм159
Производительность подачи раствора, л/син450/870
Макс. давление подачи жидкости, бар69
Фото буровой установки JT100-All-Terrain

Установка ГНБ Ditch Witch JT3020 All Terrain®

JT3020 All Terrain® — новинка 2007г. , не имеющая аналогов в мире по возможностям и эффективности работы. Приставка «All Terrain®» переводится как «все грунты». Установка способна работать в двух режимах: бурение мягких грунтов (при этом установка имеет характеристики и возможности установки JT3020 Mach2) и бурение скальных грунтов (включая монолитные и фрагментированные скальные породы, щебень, гальку). Изменение режима работы производится переключением одной кнопки.

Принцип бурения в скале совершенно уникален. Фирма «Ditch Witch®» называет его «механическим мотором», поскольку энергия на буровое долото передаётся механически. Установка имеет двойные штанги, при этом наружная штанга прикрепляется к корпусу механического мотора, имеющего управляющую поверхность для изменения направления бурения, а внутренняя – вращает с большой скоростью долото. Сам процесс бурения выглядит следующим образом: – внутренняя штанга и долото вращаются постоянно, внешняя штанга или медленно вращается для поддержания прямолинейного движения, или остается неподвижной во время подачи для корректировки направления бурения. Внешние штанги имеют коническую резьбу для соединения, а внутренние соединяются шестигранными муфтами. Поскольку вращение на долото передаётся механическим путём, потери мощности невелики, а расход бентонита не превышает необходимого для обычного бурения.

Особенности:

Поскольку вращение на долото передаётся механическим путём, потери мощности невелики, а расход бентонита не превышает необходимого для обычного бурения.

СПОСОБ   БУРЕНИЯ

РАСХОД   БУРОВОГО РАСТВОРА, л/мин

МОЩНОСТЬ   НА БУРОВОМ ДОЛОТЕ, кВт

Механический мотор JT3020 All   Terrain®

19

33,1

Турбозабойный двигатель диаметром   90 мм

605
380

18,1
14,7

Турбозабойный двигатель диаметром   120 мм

945

27,5



СПОСОБ   БУРЕНИЯ

РАСХОД   БУРОВОГО РАСТВОРА, л/мин

ДИАМЕТР   ДОЛОТА, мм

СКОРОСТЬ   БУРЕНИЯ СКАЛЫ ТВЁРДОСТЬЮ 1170 бар, м/ч

Механический мотор JT3020 All   Terrain®

19

120

27

Турбозабойный двигатель диаметром   90 мм

490

120

15

Преимущества

  • Все возможности новейшего семейства установок Mach 1 компании «Ditch Witch®».
  • Контроллер управления работой систем и самодиагностики.
  • Каретка с двумя скоростями движения для ускорения процесса наращивания буровой колонны.
  • Привод каретки реечный, осуществляется четырьмя гидромоторами с шестернями, расположенными симметрично, по двум рейкам, расположенным симметрично на боках лафета.
  • Автоматическая система подачи буровых штанг и смазки резьбы штанг с возможностью перемешивания штанг внутри обоймы и загрузки дополнительных штанг в обойму.
  • Усиленные ключи для развинчивания штанг тискового типа.
  • Гидравлическая система якорения со сменными наконечниками анкеров, включая наконечники для якорения в скале.
  • Дистанционный пульт управления передвижением установки для удобства и безопасности движения и погрузки-разгрузки.
  • Уровень шумового давления всего 80 dBA при рабочих оборотах 156-и сильном турбо дизеле.

Технические характеристики:

Размеры

Длина5,57 м
Ширина2 м
Высота2,91 м
Вес с полной кассетой9625 кг
Установочные углы лафета10-16°
Угол въезда19.
Угол съезда17.7°
Ёмкость кассеты35 штанг
Вес кассеты со штангами2084 кг

Буровая   штанга

Длина2,85 м
Диаметр соединения наружной штанги83 мм
Диаметр тела наружной штанги57 мм
Минимальный радиус изгиба53 м
Вес с внутренней штангой45 кг

Рабочие   характеристики

Скорость вращения внутреннего   шпинделя (бурового долота)400 об/мин
Скорость вращения внешнего   шпинделя (корпуса механического мотора, расширителя)225 об/мин
Крутящий момент на внутреннем   шпинделе1085 Нм
Крутящий момент на внешнем   шпинделе5423 Нм
Скорость движения каретки37 м/мин
Усилие затяжки134 кН

Усилие   продавливания

в режиме бурения скального грунта73 кН
в режиме бурения мягкого грунта110 кН

Двигатель

Четырёхцилиндровый турбодизель   водяного охлаждения с прямым впрыском CUMMINS QSB4. 5 (Tier III)
Объём4,5 л
Мощность при 2400 об/мин156 л.с.
Установка ограничителя оборотов2300 об/мин

Система   подачи бурового раствора

Производительность0-189 л/мин
Максимальное давление103 Бар

Объёмы   заправляемых жидкостей

Масляный бак гидравлической   системы102 л
Топливный бак159 л

Лицензия на охоту на оленей и диких птиц

Обзор

Выдача разрешений на охоту на оленей и диких птиц резидентам и нерезидентам НБ.

** Для совершения онлайн-покупки вам понадобится бирка. См. «Информация о тегах» в разделе «Ссылки по теме».

Право на участие

Резидент: должен быть не моложе 16 лет, должен быть резидентом Нью-Брансуика, как определено в Законе о рыбе и дикой природе, и не должен иметь ограничений в приобретении охотничьей лицензии Нью-Брансуика.

Нерезидент: должен быть старше 16 лет, должен предъявить удостоверение личности и не должен иметь ограничений в приобретении охотничьей лицензии Нью-Брансуика.

Требования к образованию охотника:
• Постоянные и иногородние охотники, родившиеся 1 января 1981 года или позднее, и все начинающие охотники должны предъявить доказательства прохождения курса обучения огнестрельному оружию / охотников (охотники за оружием) или отдельного учебного курса охотников из лука (охотники из лука / арбалета). ).
• Охотники, родившиеся до 1981 года, могут предъявить предыдущую охотничью лицензию в качестве доказательства охотничьего опыта.
• Сертификаты природоохранного образования из других провинций, территорий и штатов действительны в Нью-Брансуике.

Юные Охотники:
• Охотники в возрасте 16 и 17 лет, желающие приобрести постоянную или иногороднюю лицензию на оленей и дичь, должны предъявить документ, подтверждающий прохождение учебного курса по технике безопасности / охотникам за огнестрельным оружием или отдельного учебного курса для охотников за луком.
• Во время охоты их должен сопровождать взрослый обладатель действующей лицензии на оленя или медведя.

Описание

Охотничьи лицензии предоставляют охотникам из Нью-Брансуика возможности для охоты, одновременно управляя популяциями для использования в будущем.

Лицензии на оленей действительны для всех зон, открытых для охоты на оленей.

Постоянные охотники, желающие поохотиться на оленей без рогов, могут подать заявку на «Розыгрыш оленей без рогов» (крайний срок в 2020 году — 21 августа, окончание обычных рабочих часов авторизованных поставщиков и сервисных центров Нью-Брансуика, а также полночь онлайн с использованием системы лицензирования рыбной и дикой природы. ).
** См. «Информационный бюллетень по рисованию оленей без рогов» в разделе «Ссылки по теме».

Охотники-иногородние должны охотиться «только на баксов» во всех зонах.

КЕГГ ПУТЬ: hsa05170

Вход
hsa05170 Путь

Имя

Инфекция, вызванная вирусом иммунодефицита человека 1 — Homo sapiens (человек)

Описание

Вирус иммунодефицита человека типа 1 (ВИЧ-1), возбудитель СПИДа (синдром приобретенного иммунодефицита), представляет собой лентивирус, принадлежащий к семейству Retroviridae. Первичный поверхностный рецептор ВИЧ-1, белок CD4 и корецептор ВИЧ-1, CCR5 или CXCR4, обнаруживаются на макрофагах и Т-лимфоцитах. На самом раннем этапе последовательное связывание гликопротеина gp120 оболочки вируса (Env) с CD4 и корецептором CCR5 или CXCR4 облегчает проникновение ВИЧ-1 и может вызвать критическую передачу сигналов, которая может способствовать репликации вируса. На поздних стадиях заболевания инфекция ВИЧ-1 приводит к резкой индукции апоптоза Т-клеток (CD4 + T и CD8 + T-клетки) как в инфицированных, так и в неинфицированных сторонних Т-клетках, что является признаком патогенеза ВИЧ-1.Напротив, макрофаги устойчивы к цитопатическому эффекту ВИЧ-1 и продуцируют вирус в течение более длительных периодов времени.

Класс

Болезни человека; Инфекционное заболевание: вирусное
иерархия BRITE

Карта путей
hsa05170 Инфекция вируса иммунодефицита человека 1

Таблица ортологов
Сеть nt06121 Передача сигналов TLR (вирусы и бактерии)
nt06123 Передача сигналов TNF (вирусы и бактерии)
nt06124 Передача сигналов хемокинов (вирусы)
nt06129 Презентация MHC (вирусы)
nt06130 Клеточный цикл (вирусы)
nt06134 вирусы и бактерии NG0615 Передача сигналов STING (вирусы и бактерии)
nt06150 Взаимодействие цитокин-цитокиновый рецептор (вирусы)
nt06161 Вирус иммунодефицита человека типа 1 (ВИЧ-1)
Элемент
N00431 HIV gp120 to CXCR4-GNAI-PI3K-BAD сигнальный путь
N00432 HIV gp120 to CXCR4-GNAQ-PLCB / G-calcineurin
HIV Сигнальный путь от gp120 к CXCR4-GNB / G-RAC
N00436 ВИЧ Tat к сигнальному пути TLR2 / 4-NFKB
N00437 Vpu ВИЧ к сигнальному пути TLR2 / 4-NFK49B
N00439 HIV Nef к сигнальному пути TLR2 / 4-MAPK
N00440 HIV Vpu / Vif / Vpr к cGAS-STING сигнальному пути
20 HIV к сигнальному пути TNF-NFKB
N00441
N00442 HIV Nef к сигнальному пути TNF-NFKB
N00443 ВИЧ Vpr / Nef / Tat к сигнальному пути TNF-NFKB
N00445 ВИЧ Tat / Nef к сигнальному пути TNF-p38
N00447 HIV Vpr / Tat к TNF-JNK сигнализации путь
N00448 ВИЧ Tat / Nef для перекрестного взаимодействия между внешним и внутренним апоптотическими путями
N00449 ВИЧ Tat / Nef для перекрестного взаимодействия между внешним и внутренним апоптотическим путями 50 900 ВИЧ Tat к внутреннему пути апоптоза
N00451 ВИЧ Tat к внутреннему пути апоптоза
N00452 ВИЧ Nef к внутреннему пути апоптоза
N0000 ВИЧ к внутреннему пути апоптоза
внутренний путь апоптоза
N00454 9004 9 Vpr ВИЧ к внутреннему пути апоптоза
N00456 Vpr ВИЧ к CDC25-клеточному циклу G2M
N00457 Vpr ВИЧ к клеточному циклу G2M
N00458 ВИЧ Vpr к CDC25-клеточному циклу G2M
N00460 Vpr к WEE1-клеточному циклу G2M
N00461 Процессинг Nef ВИЧ в антиген и презентация молекулами MHC класса I
Болезнь
H00406 Синдром приобретенного иммунодефицита (СПИД)
Лекарственное средство
D09575 Ибализумаб (USAN / INN)
D11399 Leronlimab (USAN / INN)
Организм Homo sapiens (человек) [GN: hsa]
Ген
8945 БТРК; повтор бета-трансдуцина, содержащий убиквитин-протеинлигазу Е3 [KO: K03362]
23291 FBXW11; F-бокс и повторяющийся домен WD, содержащий 11 [KO: K03362]
6500 SKP1; Белок 1, связанный с S-фазой киназы [KO: K03094]
7852 CXCR4; Хемокиновый рецептор 4 с мотивом C-X-C [KO: K04189]
1234 CCR5; Хемокиновый рецептор 5 с мотивом C-C [KO: K04180]
2770 GNAI1; Субъединица G-белка альфа i1 [KO: K04630]
2773 GNAI3; Субъединица G-белка альфа i3 [KO: K04630]
2771 GNAI2; Субъединица G-белка альфа i2 [KO: K04630]
2775 GNAO1; Субъединица G-белка альфа o1 [KO: K04534]
5290 PIK3CA; альфа каталитической субъединицы фосфатидилинозитол-4,5-бисфосфат-3-киназы [KO: K00922] [EC: 2. 7.1.153]
5293 PIK3CD; дельта каталитической субъединицы фосфатидилинозитол-4,5-бисфосфат-3-киназы [KO: K00922] [EC: 2.7.1.153]
5291 PIK3CB; бета-каталитическая субъединица фосфатидилинозитол-4,5-бисфосфат-3-киназы [KO: K00922] [EC: 2.7.1.153]
5295 PIK3R1; регуляторная субъединица 1 фосфоинозитид-3-киназы [KO: K02649]
5296 PIK3R2; регуляторная субъединица 2 фосфоинозитид-3-киназы [KO: K02649]
8503 PIK3R3; регуляторная субъединица 3 фосфоинозитид-3-киназы [KO: K02649]
1398 CRK; Протоонкоген CRK, адаптерный белок [KO: K04438]
1399 CRKL; CRK-подобный протоонкогену, адаптерный белок [KO: K04438]
4790 NFKB1; ядерный фактор каппа B субъединица 1 [KO: K02580]
5970 RELA; Протоонкоген RELA, субъединица NF-kB [KO: K04735]
2353 FOS; Протоонкоген Fos, субъединица фактора транскрипции AP-1 [KO: K04379]
3725 JUN; Протоонкоген Jun, субъединица фактора транскрипции AP-1 [KO: K04448]
572 BAD; BCL2-ассоциированный агонист клеточной смерти [KO: K02158]
3265 HRAS; Протоонкоген HRas, GTPase [KO: K02833]
3845 KRAS; Протоонкоген KRAS, GTPase [KO: K07827]
4893 NRAS; Протоонкоген NRAS, GTPase [KO: K07828]
2776 GNAQ; Субъединица G-белка альфа q [KO: K04634]
2767 GNA11; Субъединица G-белка альфа 11 [KO: K04635]
3708 ITPR1; инозитол-1,4,5-трифосфатный рецептор типа 1 [KO: K04958]
3709 ITPR2; инозитол-1,4,5-трифосфатный рецептор типа 2 [KO: K04959]
3710 ITPR3; инозитол-1,4,5-трифосфатный рецептор типа 3 [KO: K04960]
5534 PPP3R1; регуляторная субъединица B протеинфосфатазы 3, альфа [KO: K06268]
5535 PPP3R2; регуляторная субъединица B протеинфосфатазы 3, бета [KO: K06268]
4772 NFATC1; ядерный фактор активированных Т-клеток 1 [KO: K04446]
4773 NFATC2; ядерный фактор активированных Т-клеток 2 [KO: K17332]
4775 NFATC3; ядерный фактор активированных Т-клеток 3 [KO: K17333]
4776 NFATC4; ядерный фактор активированных Т-клеток 4 [KO: K17334]
2782 GNB1; Субъединица G-белка бета 1 [KO: K04536]
2783 GNB2; Субъединица G-белка бета 2 [KO: K04537]
2784 GNB3; Субъединица бета 3 G-белка [KO: K07825]
2785 GNG3; Субъединица G-белка гамма 3 [KO: K04540]
2786 GNG4; Субъединица G-белка гамма 4 [KO: K04541]
2787 GNG5; Субъединица G-белка гамма 5 [KO: K04542]
2788 GNG7; Субъединица G-белка гамма 7 [KO: K04543]
2790 GNG10; Субъединица G-белка гамма 10 [KO: K04545]
2791 GNG11; Субъединица G-белка гамма 11 [KO: K04546]
2792 GNGT1; Субъединица G-белка гамма-трансдуцин 1 [KO: K04548]
2793 GNGT2; Субъединица G-белка гамма-трансдуцин 2 [KO: K04549]
5879 RAC1; Малая GTPase 1 семейства Rac [KO: K04392]
5880 RAC2; Малая GTPase 2 семейства Rac [KO: K07860]
5881 RAC3; Малая GTPase 3 семейства Rac [KO: K07861]
7133 TNFRSF1B; Член 1B суперсемейства рецепторов TNF [KO: K05141]
4615 MYD88; Адаптер передачи сигнала врожденного иммунитета MYD88 [KO: K04729]
10454 TAB1; TGF-бета-активированная киназа 1 (MAP3K7), связывающая белок 1 [KO: K04403]
23118 TAB2; TGF-бета-активированная киназа 1 (MAP3K7), связывающая белок 2 [KO: K04404]
1147 CHUK; компонент ингибитора ядерного фактора киназного комплекса каппа B [KO: K04467] [EC: 2. 7.11.10]
3551 IKBKB; ингибитор бета субъединицы киназы каппа B ядерного фактора [KO: K07209] [EC: 2.7.11.10]
8517 IKBKG; ингибитор гамма-регуляторной субъединицы каппа-B киназы ядерного фактора [KO: K07210]
340061 STING1; стимулятор интерферонового ответа cGAMP интерактор 1 [KO: K12654]
3661 IRF3; регуляторный фактор интерферона 3 [KO: K05411]
164668 APOBEC3H; фермент, редактирующий мРНК аполипопротеина B, каталитическая субъединица 3H [KO: K18750] [EC: 3.5.4.-]
200316 APOBEC3F; фермент, редактирующий мРНК аполипопротеина B, каталитическая субъединица 3F [KO: K18750] [EC: 3.5.4.-]
100

7

APOBEC3A_B; Гибрид с делецией APOBEC3A и APOBEC3B [KO: K18750] [EC: 3. 5.4.-]
140564 APOBEC3D; каталитическая субъединица 3D фермента, редактирующего мРНК аполипопротеина B [KO: K18750] [EC: 3.5.4.-]
200315 APOBEC3A; фермент, редактирующий мРНК аполипопротеина B, каталитическая субъединица 3A [KO: K18750] [EC: 3.5.4.-]
27350 APOBEC3C; каталитическая субъединица 3C фермента, редактирующего мРНК аполипопротеина B [KO: K18750] [EC: 3.5.4.-]
60489 APOBEC3G; фермент, редактирующий мРНК аполипопротеина B, каталитическая субъединица 3G [KO: K18750] [EC: 3.5.4.-]
9582 APOBEC3B; каталитическая субъединица 3B фермента, редактирующего мРНК аполипопротеина B [KO: K18750] [EC: 3.5.4.-]
25939 SAMHD1; SAM и домен HD, содержащий дезоксинуклеозидтрифосфаттрифосфогидролазу 1 [KO: K22544] [EC: 3. 1.5.-]
684 BST2; антиген 2 стромальных клеток костного мозга [KO: K06731]
7132 TNFRSF1A; Член 1A суперсемейства рецепторов TNF [KO: K03158]
8717 TRADD; TNFRSF1A, связанный через домен смерти [KO: K03171]
7188 TRAF5; Фактор 5, связанный с рецептором TNF [KO: K09849]
355 FAS; Рецептор поверхностной гибели клеток Fas [KO: K04390]
8772 FADD; Fas, связанный через домен смерти [KO: K02373]
637 BID; Агонист смерти взаимодействующего домена Bh4 [KO: K04726]
581 BAX; BCL2 связанный X, регулятор апоптоза [KO: K02159]
578 BAK1; Антагонист / убийца BCL2 [KO: K14021]
596 BCL2; Регулятор апоптоза BCL2 [KO: K02161]
6890 TAP1; транспортер 1, член подсемейства B АТФ-связывающей кассеты [KO: K05653] [EC: 7. 4.2.14]
6891 TAP2; транспортер 2, член подсемейства B кассеты связывания АТФ [KO: K05654] [EC: 7.4.2.14]
2923 PDIA3; член 3 семейства протеин-дисульфидизомераз [KO: K08056] [EC: 5.3.4.1]
3105 HLA-A; главный комплекс гистосовместимости, класс I, A [KO: K06751]
3106 HLA-B; главный комплекс гистосовместимости, класс I, B [KO: K06751]
3107 HLA-C; главный комплекс гистосовместимости, класс I, C [KO: K06751]
3134 HLA-F; главный комплекс гистосовместимости, класс I, F [KO: K06751]
3135 HLA-G; главный комплекс гистосовместимости, класс I, G [KO: K06751]
3133 HLA-E; главный комплекс гистосовместимости, класс I, E [KO: K06751]
162 AP1B1; адапторный белковый комплекс 1 субъединица бета 1 [KO: K12392]
164 AP1G1; комплекс родственного адаптера белка 1 субъединица гамма 1 [KO: K12391]
8906 AP1G2; комплекс родственного адаптера белка 1 субъединица гамма 2 [KO: K12391]
8907 AP1M1; адапторный белковый комплекс 1 субъединица mu 1 [KO: K12393]
10053 AP1M2; адаптер родственного белкового комплекса 1 субъединица mu 2 [KO: K12393]
1174 AP1S1; комплекс родственного адаптера белка 1 субъединица сигма 1 [KO: K12394]
8905 AP1S2; комплекс родственного адаптера белка 1 субъединица сигма 2 [KO: K12394]
130340 AP1S3; комплекс родственного адаптера белка 1 субъединица сигма 3 [KO: K12395]
1642 DDB1; повреждает специфический ДНК-связывающий белок 1 [KO: K10610]
Соединение
C01245 D-мио-инозитол 1,4,5-трифосфат
C05981 Фосфатидилинозитол-3,4,5-трифосфат
Ссылка
Авторы

Evans VA, Khoury G, Saleh S, Cameron PU, Lewin SR

Название

Персистентность ВИЧ: хемокины и их сигнальные пути.

Журнал
Номер ссылки
Авторы

Abbas W, Herbein G

Название

Передача сигналов через плазматическую мембрану при ВИЧ-1-инфекции.

Журнал
Номер ссылки
Авторы

Wu Y, Yoder A

Название

Передача сигналов хемокинового корецептора при ВИЧ-1 инфекции и патогенезе.

Журнал
Номер ссылки
Авторы

Choi WT, Duggineni S, Xu Y, Huang Z, An J

Название

Исследование открытия лекарств, нацеленное на хемокиновый рецептор 4 CXC (CXCR4).

Журнал
Номер ссылки
Авторы

Vorster PJ, Guo J, Yoder A, Wang W, Zheng Y, Xu X, Yu D, Spear M, Wu Y

Название

LIM киназа 1 модулирует цикл кортикального актина и CXCR4 и активируется ВИЧ-1, чтобы инициировать вирусную инфекцию.

Журнал
Номер ссылки
Авторы

Das SR, Jameel S

Название

Биология белка Nef ВИЧ.

Журнал

Indian J Med Res 121: 315-32 (2005)

Номер ссылки
Авторы

Roy N, Pacini G, Berlioz-Torrent C, Janvier K

Название

Механизмы, лежащие в основе выхода вируса, опосредованного Vpu ВИЧ-1.

Журнал
Номер ссылки
Авторы

Magadan JG, Bonifacino JS

Название

Детерминанты трансмембранного домена подавления CD4 Vpu ВИЧ-1.

Журнал
Номер ссылки
Авторы

Kumar A, Herbein G

Название

Макрофаг: терапевтическая мишень при ВИЧ-1-инфекции.

Журнал
Номер ссылки
Авторы

Yokota S, Okabayashi T, Fujii N

Название

Битва между вирусом и хозяином: модуляция сигнальных путей Toll-подобных рецепторов вирусной инфекцией.

Журнал
Номер ссылки
Авторы

Sauter D, Kirchhoff F

Название

Репликация ВИЧ: игра в прятки.

Журнал
Номер ссылки
Авторы

Altfeld M, Gale M Jr

Название

Врожденный иммунитет против инфекции ВИЧ-1.

Журнал
Номер ссылки
Авторы

Pasquereau S, Kumar A, Herbein G

Название

Ориентация на TNF и путь рецепторов TNF при инфекции ВИЧ-1: от иммунной активации до вирусных резервуаров.

Журнал
Номер ссылки
Авторы

Herbein G, Khan KA

Название

Является ли ВИЧ-инфекция заболеванием, управляемым сигналом рецептора TNF?

Журнал
Номер ссылки
Авторы

Kumar A, Abbas W, Herbein G

Название

Члены суперсемейства TNF и рецепторов TNF при ВИЧ-инфекции: новые клеточные мишени для терапии?

Журнал
Номер ссылки
Авторы

Abbas W, Herbein G

Название

Передача сигналов Т-лимфоцитами при инфекции ВИЧ-1.

Журнал
Номер ссылки
Авторы

Cummins NW, Badley AD

Название

Механизмы апоптоза ВИЧ-ассоциированных лимфоцитов: 2010.

Журнал
Номер ссылки
Авторы

Gougeon ML

Название

Апоптоз как стратегия защиты от иммунной атаки.

Журнал
Номер ссылки
Авторы

Fevrier M, Dorgham K, Rebollo A

Название

Истощение CD4 + Т-лимфоцитов при инфицировании вирусом иммунодефицита человека (ВИЧ): роль апоптоза.

Журнал
Номер ссылки
Авторы

Ross TM

Название

Использование смерти в своих интересах: ВИЧ-модуляция апоптоза.

Журнал
Номер ссылки
Авторы

Hurley JH, Bonifacino JS

Название

Мерзкие дела у Гольджи.

Журнал
Номер ссылки
Авторы

Wonderlich ER, Леонард JA, Collins KL

Название

ВИЧ-иммунное уклонение Нарушение презентации антигена белком Nef ВИЧ.

Журнал
Номер ссылки
Авторы

Laguette N, Bregnard C, Benichou S, Basmaciogullari S

Название

Белки вируса иммунодефицита человека (ВИЧ) типа 1, ВИЧ-2 и вируса иммунодефицита обезьян Nef.

Журнал
Номер ссылки
Авторы

Pereira EA, daSilva LL

Название

ВИЧ-1 Nef: взятие под контроль торговли белками.

Журнал
Номер ссылки
Авторы

Sugden SM, Bego MG, Pham TN, Cohen EA

Название

Ремоделирование плазматической мембраны клетки-хозяина с помощью ВИЧ-1 Nef и Vpu: стратегия обеспечения вирусной пригодности и устойчивости.

Журнал
Номер ссылки
Авторы

Bagga S, Bouchard MJ

Название

Регуляция клеточного цикла при вирусной инфекции.

Журнал
Номер ссылки
Авторы

Andersen JL, Planelles V

Название

Роль Vpr в патогенезе ВИЧ-1.

Журнал
Номер ссылки
Авторы

Andersen JL, DeHart JL, Zimmerman ES, Ardon O, Kim B, Jacquot G, Benichou S, Planelles V

Название

Апоптоз, индуцированный Vpr ВИЧ-1, зависит от клеточного цикла и требует Bax, но не ANT.

Журнал
Номер ссылки
Авторы

Takaori-Kondo A, Shindo K

Название

ВИЧ-1 Vif: хранитель вируса, открывающий новую эру в области исследований факторов ограничения.

Журнал
Номер ссылки
Авторы

Malim MH

Название

Белки APOBEC и внутренняя устойчивость к ВИЧ-1 инфекции.

Журнал
Номер ссылки
Авторы

Hultquist JF, Lengyel JA, Refsland EW, LaRue RS, Lackey L, Brown WL, Harris RS

Название

APOBEC3D, APOBEC3F, APOBEC3G и APOBEC3H человека и резус демонстрируют консервативную способность ограничивать Vif-дефицитный ВИЧ-1.

Журнал
Связанный путь
hsa04064 Сигнальный путь NF-kappa B
hsa04141 Процессинг белка в эндоплазматическом ретикулуме

900oll -подобный рецепторный сигнальный путь
hsa04612 Процессинг и презентация антигена
hsa04623 Цитозольный ДНК-сенсорный путь
hsa04810 Регуляция актинового цитоскелета
KO-путь

СЕК.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Укажите свой трафик, обновив свой пользовательский агент, включив в него информацию о компании.

Для лучших практик по эффективной загрузке информации из SEC.gov, включая последние документы EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценариям. Для получения дополнительной информации обращайтесь по адресу [email protected]

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0. 5dfd733e.1633339809.dcc90d2b

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная служба оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 U.S.C. §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC. gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других лиц к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

Историческая эпидемиология возникновения ВИЧ в Центральной Африке

% PDF-1.4 % 1 0 объект > эндобдж 10 0 obj /Заголовок /Тема / Автор /Режиссер / Ключевые слова / CreationDate (D: 20211002152802-00’00 ‘) / CrossMarkDomains # 5B1 # 5D (springer.com) / CrossMarkDomains # 5B2 # 5D (springerlink.com) / CrossmarkDomainExclusive (истина) / CrossmarkMajorVersionDate (23 апреля 2010 г.) / ModDate (D: 201095400 + 02’00 ‘) / DOI (10.1007 / s10393-016-1189-6) / роботы (noindex) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > транслировать 2016-10-06T20: 12: 43 + 05: 30Springer2019-09-17T09: 54 + 02: 002019-09-17T09: 54 + 02: 00Acrobat Distiller 10.1.8 (Windows) Африка, ВИЧ, SIV, появление болезней, нечеловеческие приматы, приложение по исторической эпидемиологии / pdfdoi: 10. 1007 / s10393-016-1189-6

  • Springer US
  • EcoHealth, DOI: 10.1007 / s10393-016-1189-6
  • Африка
  • ВИЧ
  • SIV
  • Возникновение болезни
  • Нечеловеческие приматы
  • Историческая эпидемиология
  • Beyond the Cut Hunter: историческая эпидемиология зарождения ВИЧ в Центральной Африке
  • Стефани Рупп
  • Филипп Амбата
  • Виктор Нарат
  • Тамара Джайлс-Верник
  • 10.1007 / s10393-016-1189-62010-04-23 истинно
  • springer.com
  • springerlink.com
  • «http://dx.doi.org/10.1007/s10393-016-1189-610.1007/s10393-016-1189-61612-9210journalEcoHealthInternational Association for Ecology and Health3010-04-23true10.1007 / s10393-016-1189-6noindex
  • springer. com
  • springerlink.com
  • VoRuuid: 2bfc0de7-b889-4b36-b4b3-b778a8c53a6buuid: 1be2dccf-0bdc-486b-ad7b-1fb93a79550ddefault1
  • преобразовано 30
  • convertuuid: ec085fbf-7d05-484d-acc3-94d2258ce65aconverted to PDF / A-2bpdfToolbox2016-10-06T20: 07: 11 + 05: 30
  • http: // ns.adobe.com/pdfx/1.3/pdfxPDF/X Схема идентификаторов
  • externalMirrors crossmark: MajorVersionDateCrossmarkMajorVersionDateText
  • externalMirrors crossmark: CrossmarkDomainExclusiveCrossmarkDomainExclusiveText
  • Внутренние зеркала Крест: DOIdoiText
  • externalMirrors crossmark: CrosMarkDomainsCrossMarkDomainsseq Text
  • internal — объект имени, указывающий, был ли документ изменен для включения в него информации о перехвате; текст роботов;
  • .
  • внутренний идентификатор стандарта PDF / X GTS_PDFXVersionText
  • внутренний Уровень соответствия стандарту PDF / X GTS_PDFXConformanceText
  • internal Компания, создающая PDF-файлCompanyText
  • internal Дата последнего изменения документа SourceModifiedText
  • http: // crossref.org / crossmark / 1.0 / crossmarkCrossmark Schema
  • internal Обычно то же, что и prism: doiDOIText
  • external — Дата публикации публикации.
  • internalCrossmarkDomainExclusiveCrossmarkDomainExclusiveText
  • internalCrossMarkDomainsCrossMarkDomainsseq Text
  • http://prismstandard. org/namespaces/basic/2.0/prismPrism Schema
  • externalЭтот элемент предоставляет URL-адрес статьи или единицы контента.Платформа атрибутов необязательно разрешена для ситуаций, в которых необходимо указать несколько URL-адресов. PRISM рекомендует использовать вместе с этим элементом подмножество значений платформы PCV, а именно «мобильный» и «Интернет». ПРИМЕЧАНИЕ. PRISM не рекомендует использовать значение #other, разрешенное в управляемом словаре платформы PRISM. Вместо использования #other обратитесь к группе PRISM по адресу [email protected], чтобы запросить добавление вашего термина в словарь, контролируемый платформой.urlURI
  • external — цифровой идентификатор объекта для статьи. DOI также может использоваться как идентификатор dc :. Если используется в качестве идентификатора dc: identifier, форма URI должна быть захвачена, а пустой идентификатор также должен быть захвачен с помощью prism: doi. Если в качестве требуемого идентификатора dc: identifier используется альтернативный уникальный идентификатор, то DOI следует указывать как чистый идентификатор только в пределах prism: doi. Если URL-адрес, связанный с DOI, должен быть указан, тогда prism: url может использоваться вместе с prism: doi для предоставления конечной точки службы (т.е.е. URL-адрес). doiText
  • externalISSN для электронной версии проблемы, в которой встречается ресурс. Разрешает издателям включать второй ISSN, идентифицирующий электронную версию проблемы, в которой возникает ресурс (следовательно, e (lectronic) Issn. Если используется, prism: eIssn ДОЛЖЕН содержать ISSN электронной версии .issnText
  • внутренний Номер тома Объем Текст
  • внутренний Номер выпуска Номер Текст
  • internalStarting pagestartingPageText
  • internalEnding pageendingPageText
  • external Тип агрегирования определяет единицу агрегирования для коллекции контента. Комментарий PRISM рекомендует использовать словарь с контролируемым типом агрегирования PRISM для предоставления значений для этого элемента. Примечание: PRISM не рекомендует использовать значение #other, разрешенное в настоящее время в этом контролируемом словаре. Вместо использования #other обратитесь к группе PRISM по адресу [email protected], чтобы запросить добавление вашего термина в словарь с контролируемым типом агрегирования. aggregationTypeText
  • external Название журнала или другого издания, в котором был / будет опубликован ресурс.Обычно это будет использоваться для предоставления названия журнала, в котором появилась статья, в качестве метаданных для статьи, а также такой информации, как название статьи, издатель, том, номер и дата обложки. Примечание. Название публикации можно использовать для различения печатного журнала и онлайн-версии, если названия различаются, например, «magazine» и «magazine.com». PublishingNameText
  • внешний
  • http: // ns. adobe.com/pdf/1.3/pdf Adobe PDF Schema
  • internal Объект имени, указывающий, был ли документ изменен для включения информации о треппинге TrappedText
  • http://ns.adobe.com/xap/1.0/mm/xmpMMXMP Схема управления носителями
  • Внутренний идентификатор на основе UUID для конкретного воплощения документа InstanceIDURI
  • внутренний — Общий идентификатор для всех версий и представлений документа.
  • внутренний — Общий идентификатор для всех версий и представлений документа.Оригинальный документ IDURI
  • http://www.aiim.org/pdfa/ns/id/pdfaidPDF/A ID Schema
  • internalPart of PDF / A standardpartInteger
  • внутренняя Поправка к стандарту PDF / A amdText
  • внутренний Уровень соответствия стандарту PDF / A Текст
  • http://www. niso.org/schemas/jav/1.0/javNISO
  • external Значения для версии статьи журнала являются одним из следующих: AO = Авторский оригинал SMUR = Представленная рукопись на рассмотрении AM = принятая рукопись P = Доказательство VoR = версия записи CVoR = Исправленная версия записи EVoR = Расширенная версия Recordjournal_article_versionClosed Выбор текста
  • конечный поток эндобдж 9 0 объект > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> эндобдж 23 0 объект > транслировать x ڵ XɎ6 + ֐ | ҷ nA0 ~ ja-wdBTX˫ǢS) 22] ď ~ 2} NG ^ 6dt &! O / _c ܫ1 v5Ƨɥ3> 3⛌1 & c «hUƮ_ ް $ 9 F @ qj @ 6 (hE Σ | ± Y zQq @ mxid $ e.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
