Гидробур Impulse M7, гидровращатель для экскаватора, погрузчика
Запрос стоимости
Гидробур Impulse M7 (Импульс M7) — навесное оборудование для бурения отверстий различного диаметра под столбы ЛЭП, линий связи, установки различных столбов и заборов, посадки деревьев. Представляет собой сам гидровращатель и присоединенный к нему шнек с буром. Отличительная особенность гидробуров (гидровращателей) Impulse — российское производство всех комплектующих, и, соответственно, наличие всех запчастей и допоборудования на нашем складе.
В стандартный комплект гидробура входит:
- Гидробур Impulse M7
- Комплекс РВД для подключения гидравлики
Гидробуры Impulse используются на мини-экскаваторах, экскаваторах, погрузчиках массой от 5 до 7 тонн. В зависимости от характеристик спецтехники, на которую собираются устанавливать оборудование, подбирается гидробур исходя, в первую очередь, из крутящего момента и расхода гидравлического масла.
Покупка гидробура Impulse M7 является экономически выгодным приобретением для компаний, специализирующихся на различных видах работ для энергетической и строительной отраслей. Имея в парке экскаваторы и погрузчики, можно использовать различное навесное оборудование для быстрого переоборудования спецтехники, тем самым значительно расширяются функциональные возможности экскаватора или погрузчика.
Специалисты нашей компании помогут вам решить вопрос с подбором гидровращателя под работы, которые необходимо произвести. Звоните 8 (800) 333-42-04, звонок по России бесплатный!
| Тип и масса базовой машины | 5-7 т |
| Крутящий момент, Нм | 6819 |
| Максимальное давление, атм | 240 |
| Расход, л/мин | 50-115 |
| Выходной вал | 75 мм квадрат |
| Длина стандартных шнеков, мм | 1750 |
| Диаметр стандартных шнеков, мм | 150-800 |
| Масса гидровращателя, кг | 110 |
Дополнительное оборудование для гидробура Impulse M7
Мы предлагаем весь спектр дополнительного оборудования для гидробура Impulse M7.
Применяемость гидробура Impulse M7
Гидробур Impulse M7 применяется на экскаваторах, погрузчиках различных производителей массой от 5 до 7 тонн. Ниже приведен краткий список моделей спецтехники для монтажа данного гидробура. Если Вы не нашли среди предложенных свою модель экскаватора или погрузчика — пожалуйста, позвоните нам для уточнения информации.
Для подбора спецтехники нажмите на логотип компании-производителя вашего оборудования
Гидробур подходит для следующих наименований спецтехники JCB:| экскаватор-погрузчик JCB 2CX | экскаватор-погрузчик JCB 3CX | экскаватор-погрузчик JCB 4CX |
| мини-экскаватор JCB 8052 | мини-экскаватор JCB 8060 | мини-экскаватор JCB 8080 ZTS |
| экскаватор JCB JZ-70 |
| мини-экскаватор CAT 304 E CR | мини-экскаватор CAT 305 D CR | мини-экскаватор CAT 305 5D CR |
| мини-экскаватор CAT 305 5E CR | экскаватор-погрузчик CAT 422 F | экскаватор-погрузчик CAT 428 F |
| экскаватор-погрузчик CAT 432 F | экскаватор-погрузчик CAT 434 F | экскаватор-погрузчик CAT 450 E |
| экскаватор-погрузчик CAT 444 F | мини-погрузчик CAT 252B2 | мини-погрузчик CAT 246C |
| мини-погрузчик CAT 256C | мини-погрузчик CAT 262C | мини-погрузчик CAT 272С |
| мини-погрузчик CAT 257B2 | мини-погрузчик CAT 277C | мини-погрузчик CAT 287C |
| мини-погрузчик CAT 297C |
| экскаватор-погрузчик BL61B | экскаватор-погрузчик BL71B | экскаватор-погрузчик EC 55B PRO |
| экскаватор-погрузчик Case 570T | экскаватор-погрузчик Case 580T | экскаватор-погрузчик Case 695ST |
| экскаватор (гус) Case CX80 | экскаватор (гус) Case WX95 | мини-погрузчик Case 445 |
| мини-погрузчик Case 465 | мини-погрузчик Case 440CT | экскаватор-погрузчик Case 580SR |
| экскаватор-погрузчик Case 590SR | экскаватор-погрузчик Case 695SR |
| мини-экскаватор ZX48U-5A | мини-экскаватор ZX55U-5A | мини-экскаватор ZX70-5G (0. 28) |
| мини-экскаватор ZX70LC-OF | погрузчик ZW100 | погрузчик ZW120 |
| погрузчик ZW140 |
| экскаватор-погрузчик TEREX HR30 | экскаватор-погрузчик TEREX 760 | экскаватор-погрузчик TEREX 820 |
| экскаватор-погрузчик TEREX 860 | экскаватор-погрузчик TEREX 970 |
| мини-погрузчик Hyundai HSL 800T | мини-погрузчик Hyundai HSL 960T | мини-погрузчик Hyundai HSL 1200T |
| мини-погрузчик Hyundai HSL 1500T | мини-экскаватор Hyundai ROBEX 55W-7 |
| мини-погрузчик Komatsu SK 714-5 | мини-погрузчик Komatsu SK 815-5 | экскаватор-погрузчик Komatsu WB 91 |
| экскаватор-погрузчик Komatsu WB 93R | экскаватор-погрузчик Komatsu WB 93S | экскаватор-погрузчик Komatsu WB 95 |
| экскаватор-погрузчик Komatsu WB 97S | экскаватор-погрузчик Komatsu WB WB98 |
Также у наших специалистов имеется большой опыт адаптиции гидробуров к другим моделям экскаваторов, погрузчиков, мини-погрузчиков.
Вам не нужно самостоятельно подбирать нужный Вам гидробур и допоборудование к спецтехнике, достаточно просто позвонить нам по бесплатному телефону 8 (800) 333-42-04 для консультации или отправить заявку, мы сделаем все сами.
Доставка и оплата оборудования
Мы принимаем различные формы оплаты за оборудование, работаем с юридическими и физическими лицами. Доставка оборудования осуществляется либо путем самовывоза со склада компании (при его наличии), либо транспортными компаниями в любой регион России. Сотрудничество с различными транспортными компаниями и грамотная работа наших логистов обеспечит вам наиболее быстрый и недорогой путь получения оборудования точно в срок.
Гидробур Delta в Санкт-Петербурге: цена, аренда, покупка.
«PC Техно » продаёт гибробуры фирмы Delta для спецтехники.
-
Гидробур Delta RD-5
- Тип и масса базовой машины — экскаватор.
- Крутящий момент, Нм 4499
- Максимальное давление, бар 80-240
- Расход масла, л/мин 50-95
- Длина стандартных шнеков, мм 1200
- Диаметр стандартных шнеков, мм 100-900
- Масса гидровращателя, кг: 75
- Высота гидровращателя, мм: 700
- Диаметр гидровращателя, мм: 238
Заказать
- Тип и масса базовой машины — экскаватор.
-
Гидробур Delta RD-10
- Тип и масса базовой машины — экскаватор-погрузчик.
- Крутящий момент, Нм 10662
- Максимальное давление, бар 80-260
- Расход масла, л/мин 70-150
- Длина стандартных шнеков, мм 1600
- Диаметр стандартных шнеков, мм 150-900
Цена аренды от руб/час
Заказать
- Тип и масса базовой машины — экскаватор-погрузчик.
-
Гидробур Delta RD-20
- Тип и масса базовой машины — экскаватор: 13 — 20т
- Крутящий момент, Нм: 19564
- Максимальное давление, бар: 160-260
- Расход масла, л/мин: 80-170
- Длина стандартных шнеков, мм: 1600
- Диаметр стандартных шнеков, мм: 150-1200
- Масса гидровращателя, кг: 268
- Высота гидровращателя, мм: 930
- Диаметр гидровращателя, мм: 290
Цена аренды от руб/час
Заказать
Ни одно крупное строительство не обходится без бурения скважин для свай, шпунтов труб и других приспособлений.
Трудно представить, насколько мог затянуться процесс без применения навесных гидробуров.
Гидробуры Delta: ключевые функции
Торговая марка навесного экскаваторного оборудования Delta разработана британской корпорацией AugerTorgue специально для российских климатических реалий. Компания «РС Техно» реализует гидробуры Delta серии RD для мини-экскаваторов, экскаваторов-погрузчиков и полноповоротных экскаваторов массой 13 — 20 тонн.
По техническим характеристикам они предназначены для бурения скважин в рамках широкого спектра строительных, ландшафтных и дорожных работ. Практика показывает, что гидробур английского производства успешно справляется с бурением скважин диаметром от 100 до 1500 мм, пригодных не только для жилищного строительства, но и для возведения опор мостов и ЛЭП, установки колодцев, посадки деревьев, монтажа дорожных знаков и установок вертикального дренажа.
Гидробур британского производства — преимущества
Ряд конструктивных усовершенствований обеспечил им ряд преимуществ по сравнению с отечественными и зарубежными аналогами.
В качестве рабочего инструмента навесного бурильного оборудования Delta выступает гидровращатель шнекового типа, укомплектованный аксиально-поршневым двигателем и планетарным редуктором, снижающим частоту вращения шнека на выходе с целью увеличения крутящего момента. Модернизированная конструкция шестерен редуктора и оснащение крепежных пальцев дополнительными стопорными механизмами обеспечивает гидровращателям дополнительный запас прочности. Благодаря специальному приспособлению на выходном валу гидробур Delta считается одним из самых безопасных в мире: ноу-хау исключает непродуктивные перемещения шнека.
Для присоединения гидробура используется однопальцевый адаптер типа «серьга» в сочетании со стопорным штифтом для закрепления шнека. Также в комплектацию входит набор рукавов высокого давления для подачи масла.
С учетом всех достоинств навесного бурильного оборудования Delta, логично остерегаться запредельной стоимости. Компания «РС Техно» спешит обмануть ваши ожидания в лучшую сторону — мы реализуем элитное навесное оборудование Delta по среднерыночным ценам, доступным широкому кругу покупателей.
Гидробур

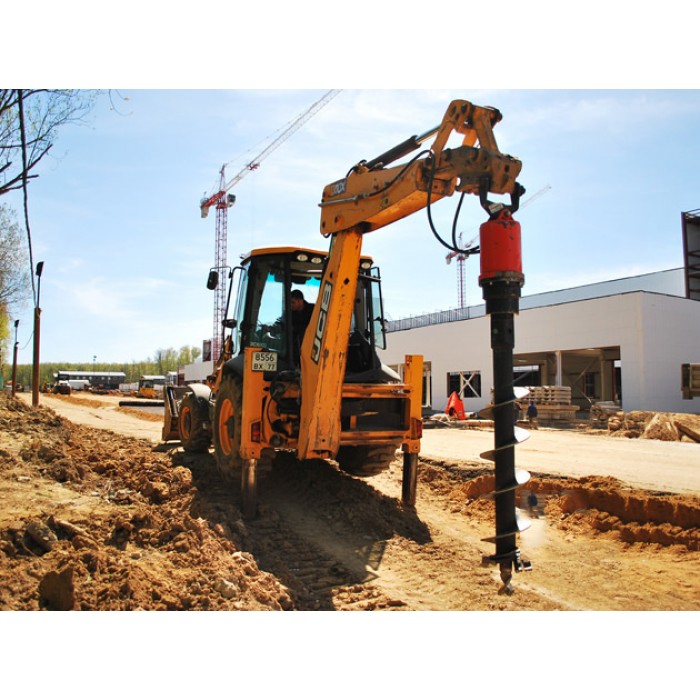

Гидробур на экскаваторе, гидробур на мини погрузчике, гидробур на экскаваторе погрузчике или гидробур на кране манипуляторе используется для образования проходных скважин и углублений в грунтах разной плотности. В процессе работы шнековый бур , сверлит, собирает и доставляет на поверхность лишнюю выработанную почву, что в несколько раз увеличивает качество и производительность строительной работы. Гидробуры активно используются в гражданском и промышленном строительстве, при возведении ЛЭП, монтаже коммуникаций и несущих конструкций.
Конструкция навесного оборудования достаточно сложная. Гидробур состоит из вращателя, гидравлического привода, шнекового ствола. Серьга-подвеска помогает прикрепить деталь к рукоятке экскаватора.
Гидробур: выбрать и купить оборудование
Продажу гидробура осуществляет компания-дилер «Техстройком». Мы сотрудничаем с известным производителем навесного оборудования — Profbreaker, «Impulse» и Delta поэтому гарантируем износостойкость и долгий срок эксплуатации агрегатов, изготовленных в Англии, Италии и Германии.
При выборе бура необходимо учитывать:
-
массу и марку техники, на которую будет крепиться оборудование;
-
категорию грунта;
-
максимальную глубину отверстия;
-
параметры скважины.
Цена гидробура
Купить гидробур на экскаватор просто – достаточно связаться с менеджером компании, чтобы оформить заказ. Сотрудники помогут выбрать навесное оборудование, максимально подходящее под требования заказчика и поставленные бизнес-задачи. На все инжиринговые доработки техники предоставляется гарантия. Также на сайте можно купить гидробур на погрузчик, кран-манипулятор, мини экскаватор и другую технику.№524381 — строительное оборудование в Алматы — Маркет
О товаре Описание от продавцаХороший гидробур PILEMASTER SM7000 (Испания) на экскаватор-погрузчик типа JCB 3CX, Hidromek 102, Terex 825, New Holland 110.
Данный гидробур позволяет производить буровые работы диаметром от 150 до 800 мм, монтировать винтовые сваи.
Характеристики гидробура:
Гидровращатель Pilemaster SM7000
Тип и масса базовой машины — экскаваторы-погрузчики 5 — 7т.
Крутящий момент, Нм — 6991
Максимальное давление, атм — 260
Расход масла, л/мин — 60-135
Длина стандартных шнеков, мм — 1200
Диаметр стандартных шнеков, мм — 150-800
Масса гидровращателя, кг — 112
Высота гидровращателя, мм — 780
Диаметр гидровращателя, мм — 269
Всё в наличие!
Есть также буровой инструмент любого диаметра скального исполнения!
с 18 октября 2021 г.
В горячие Отправить в «ТОП»
Технологически продвинутый гидравлический буровой экскаватор
Мощный буровой гидравлический экскаватор , выбор на Alibaba.com, обеспечивает невероятную эффективность при работе на крупных нефтегазовых месторождениях по всему миру.
Они представлены в широком ассортименте с различными техническими характеристиками, начиная от легкого и заканчивая тяжелой техникой. Такое большое разнообразие гарантирует, что все покупатели найдут подходящий гидравлический буровой экскаватор , который соответствует их целям бурения нефтяных скважин.Они впечатляюще универсальны и обладают квалификацией для работы в различных областях.
Эти высококачественные гидравлические буровые экскаваторы в вариантах исполнения изготовлены из прочных материалов, которые выдерживают сложные условия окружающей среды, в которых они работают. Это делает их очень прочными, обеспечивая долгий срок службы и беспрецедентную производительность. Они обладают превосходными характеристиками, которые упрощают управление и сводят к минимуму риск получения травм. Поскольку они поставляются надежными производителями и ведущими мировыми брендами, покупатели всегда получают первоклассные товары при каждой покупке.Их выбросы минимальны, что делает их экологически безопасными.
Все разновидности гидравлических буровых экскаваторов , представленные на Alibaba.com, просты в обслуживании, поскольку их запчасти и ремонт легко доступны у производителей. Поскольку их части имеют оригинальную форму, их легко собрать и получить необходимую функциональность. Их великолепная мощность делает их сверхэффективными, превращая бурение нефтяных скважин в задачу, позволяющую сэкономить время. В связи с этим они популярны как среди малых, так и среди крупных буровых компаний.
Большой гидравлический буровой экскаватор линейки дает возможность покупателям найти наиболее подходящий вариант в соответствии с их производственными потребностями и бюджетом. Покупка для них на Alibaba.com очень выгодна, потому что покупатели экономят время, деньги и усилия и получают первоклассные продукты. Производительность, которую обеспечивают эти типы оборудования, оправдывает каждый вложенный в них доллар.
Преобразование экскаватора в буровую установку
Буровая установка CPA, оснащенная бурильным молотком Montabert, позволяет гидравлическим экскаваторам расширять область применения.
Действительно, CPA превратит любой подходящий экскаватор в машину для бурения с поверхности, сохранив все преимущества экскаватора, например, большую стрелу, мобильность, обзор кабины и т. Д.
CPA совместим с быстроразъемными соединениями, поэтому его можно очень быстро переключить с помощью другого приспособления, что обеспечивает удивительную универсальность и минимизирует время простоя установки.
CPA может бурить скважины длиной до 28 метров и диаметром 140 мм, используя широкий спектр штанг (от Hex 22/25 до T60).
Для максимальной безопасности CPA может быть оснащен устройством автоматической смены стержней (до семи стержней) и пылеуловителем. Качель также можно поворачивать на 45 градусов, чтобы упростить позиционирование (одна версия, Micro CPA 360, может поворачиваться до 180 градусов).
CPA может управляться из кабины экскаватора или извне с помощью дистанционного управления.
Помимо буровзрывных работ в карьерах, CPA может использоваться в самых разных областях, включая выемку грунта, анкеровку и крепление болтами.
Montabert во всем мире являются основой карьерной индустрии.
С 1970 года Montabert разрабатывает эти продукты, продвигая инновации в этой отрасли.
Одним из наиболее заметных преимуществ дрифтеров Montabert является форма поршня. Его трапециевидная конструкция позволяет дрифтеру обеспечивать постоянную мощность с высоким коэффициентом полезного действия; никакая энергия не будет потрачена зря. Каждый киловатт, подаваемый на бурильную колонну, будет использован наилучшим образом и преобразован в мощность бурения для обеспечения наилучшей скорости проходки и минимальных затрат на метр.
Дрифтеры также позволяют сэкономить на расходных материалах. Системы демпфирования и обратная перкуссия значительно увеличат срок службы хвостовиков и долот. Высококачественное сырье и обработка, а также производственные процессы мирового класса продлевают срок службы этих дрифтеров. Все изнашиваемые компоненты имеют очень длительный срок службы, что сводит к минимуму простои забойного станка на техническое обслуживание.
Эти бурильные молотки устанавливаются на буровую насадку Montabert CPA, но также могут использоваться для замены старого бурильного молотка (не обязательно Montabert) на обычных наземных или подземных буровых машинах.
ГидромолотыMontabert являются результатом более чем 45-летних постоянных исследований и разработок. В 1969 году компания изобрела первый камнедробитель с гидроаккумулятором.
Тяжелые гидравлические отбойные молотки доступны в двух различных диапазонах: двухчастотном диапазоне и кратном (до 15) частотном диапазоне. Эти отбойные молотки могут регулировать свою рабочую частоту в соответствии с твердостью грунта, таким образом адаптируясь к любому типу материала с точки зрения однородности и твердости (мегапаскали).Они предназначены для нанесения последовательных ударов, что повышает производительность и обеспечивает оптимальное восстановление мощности для следующего удара.
Сегодня тяжелые отбойные молотки позволяют оператору сосредоточиться на своей работе без необходимости контролировать гидравлические параметры или настройки мощности.
Защита от переполнения, защита от холостого огня, автоматическая регулировка частоты и гидроаккумулятор значительно облегчат жизнь оператора. Кроме того, эти выключатели поставляются с полным набором инструментов для проверки, которые помогают владельцу выполнять все необходимые проверки самым простым способом.Рабочий инструмент, фиксаторы и нижняя втулка могут быть заменены на строительной площадке с минимальным временем простоя и максимальной безопасностью.
Аккумуляторная технология (также входит в стандартную комплектацию дрифтеров Montabert) поддерживает максимальную и постоянную производительность молота с течением времени и не требует регулярной проверки или подзарядки на стройплощадке. Меньше обслуживания, больше производства и времени безотказной работы.
Эти отбойные молотки можно установить на любой экскаватор от 18 до 90 тонн. Как и CPA, они совместимы с быстроразъемными соединениями.
Преобразование экскаватора в средство передвижения (например, ковш, гидравлический отбойный молоток, буровое оборудование и т.
Д.) С помощью высокоэффективного навесного оборудования Montabert не только позволяет значительно сэкономить на расходе топлива, но также увеличивает срок службы компонентов экскаватора. Эти удобные для переноски отбойные молотки могут предотвратить все возможные и неожиданные скачки давления и поглотить все вибрации своей подвеской. Таким образом, гидравлические контуры экскаватора и стрела защищены.
Montabert обеспечивает высокую универсальность, повышает производительность, снижает стоимость владения и обеспечивает быструю окупаемость инвестиций.
Montabert является дочерней компанией Joy Global, производителя и поставщика оборудования для подземных и открытых горных работ, а также дробильно-конвейерных установок. В 2015 году Joy Global приобрела французскую компанию Montabert, которая известна во всем мире разработкой, производством и распространением перфораторов и перфораторов. Montabert имеет производственные мощности в Сен-Прист, Лион, Франция.
Источник: Joy Global
AA-2G Гидравлическое навесное оборудование для шнеков на экскаваторе для продажи
Описание:
Земляной шнек AA-2G — идеальный выбор для экскаваторов от 1 до 1.5T-3T, и, как и все планетарные приводы в нашей линейке, они сконструированы и рассчитаны на длительный срок службы.
Есть 3 варианта сверления зубьев — земляные зубья, вольфрамовые зубья и скальные зубья.
У нас есть более мелкие шнековые приводы, которые подходят для мини-экскаваторов, мини-погрузчиков и мини-погрузчиков весом до 1,5 тонн (для получения более подробной информации об этих шнековых приводах, пожалуйста, свяжитесь с нашим отделом продаж).
Высококачественные гидравлические двигатели, подшипники выходного вала, которые на 50% больше, чем аналогичные приводы наших ближайших конкурентов, и использование только высококачественных материалов означают, что ваш Earth Drill будет иметь долгий и надежный срок службы.
Стандартный для серии AA-2G и уникальный для департамента шнеков ANT, вал без смещения представляет собой цельный приводной вал, собранный сверху вниз и зафиксированный в корпусе земляного сверла.
Такая конструкция гарантирует, что вал никогда не выпадет, что создает более безопасную рабочую среду не только для оператора, но и для всех окружающих рабочих. Это ОБЯЗАТЕЛЬНАЯ ОСОБЕННОСТЬ для любой компании, заботящейся о безопасности.
Крутящий момент усиливается за счет использования уникальной планетарной коробки передач ANT Heavy Ind. & Tech Co., Ltd.Эта система позволяет увеличить выходной крутящий момент двигателя с максимальной эффективностью, а также обеспечивает необходимую долговечность и надежность.
Высококачественные шланги и соединители входят в стандартную комплектацию этой серии Earth Drill, тип и размер должны быть указаны при покупке, будьте уверены, что у нас есть все стандарты на складе, и вы будете готовы использовать свой Earth Drill в тот момент, когда возьмете. Доставка.
На все шнеки Earth распространяется лучшая в отрасли гарантия ANT Heavy Ind. & Tech Co., Ltd.
(Авторские права на все изображения продуктов на этом веб-сайте на 100% принадлежат ANT Machinery.
Любая копия или плагиат является нарушением закона.)
Диапазон диаметров отверстия: 100-500 MM
| Привод шнека | ||
|---|---|---|
| Позиции | Параметры | Единица |
| Крутящий момент | 800-2900 | Нм |
| Давление масла | 70-240 | Бар |
| Расход масла | 27-75 | л / мин |
| Скорость | 35-88 | об / мин |
| Масса устройства | 47 | кг |
| Высота блока | 600 | мм |
| Гидравлический шланг | 1/2 «BSP | |
| Выходной вал Стандартный | 65 мм круглый | |
| Шестигранник 2 дюйма | ||
| 57 мм квадрат | ||
| Земляной шнек и удлинители | |||
|---|---|---|---|
| Диаметр (мм) | Глубина бурения (м) | ||
| Мягкий | Средний | Жесткий | |
| 100 | 3. 5 | 3,5 | 3,0 |
| 150 | 3,5 | 3,5 | 3,0 |
| 200 | 3,0 | 3,0 | 3,0 |
| 250 | 2,5 | 2,4 | 2,2 |
| 300 | 2,5 | 2,4 | 2,2 |
| 350 | 2,4 | 2,2 | 2,0 |
| 400 | 2,0 | 1.8 | 1,5 |
| 450 | 1,7 | 1,6 | 1,5 |
| 500 | 1,5 | 1,4 | 1,3 |
* Благоустройство ландшафта, рытье скважины, бурение скважины, бурение ямы для посадки деревьев, отбор проб бурения угольных столбов, фундамент, колонны моста с глубокой галереей и шахтой, бурение глубоких ям и стенд ветряных турбин, столб (яма) буровой скважины.
Применяемые экскаваторы, погрузчики тоннаж: 1.5 ~ 3 тонны.
Прочный комплект уплотнения выключателядля гидравлического погрузчика / роторной буровой установки / экскаватора
Название бренда : NOK, AUTOX, NFK.
Номер модели : Комплект уплотнений для ремонта гидравлического отбойного молотка для ATLAS
Место происхождения : Япония, Корея ， Тайвань, Китай Упаковка
MOQ: 2 НАБОР
Цена : Переговоры
Условия оплаты : Western Union, наличные, банк, PayPal.HSBC, ГОРОДСКОЙ БАНК.
Возможность поставки : 10000 КОМПЛЕКТ / МЕСЯЦ
Срок поставки : 1 рабочий день после оплаты
Детали упаковки: Цветные коробки из крафт-картона и изысканная упаковочная бумажная коробка
Заявка : Главный насос экскаватора или другой строительной техники Модель машины: Корабль, Экскаватор, Роторная буровая установка, Гидравлический погрузчик
Характеристики : Устойчивость к теплу, маслу, усталости, старению и трению в будущем
Характерная черта : Хорошие физико-химические свойства
Преимущество : Износостойкость: коррозионная стойкость, высокая температура и высокое давление
Цвет : Коричневый ， Зеленый ， Черный
Материал: Резина, ACM, FKM ， VMQ, силикон ， HNBR ， TPFE
Условия оплаты: T / T, Western Union, наличные деньги, Paypal
Образец : Магазин открытой витрины, могу предоставить образец (за отдельную плату)
Путь к доставке: Доставка морем, воздушным экспрессом, DHL, EMS, FADEX, TNT.
Связаться сейчас
5.1.1b: Погрузочные, драглайны, лопаты и гидравлические экскаваторы
5.1.1b: Погрузочные, драглайны, лопаты и гидравлические экскаваторы
Напомним, технологический цикл по более твердым рудам: буровзрыв — загрузка — ремонт ; в то время как для более мягких руд это выемка — загрузка — транспортировка . Я подчеркиваю нагрузку, потому что хочу рассказать об оборудовании, используемом для погрузки.В более твердых рудах материал отделяется от рудного тела буровзрывными работами. После того, как он освобожден, его обычно нужно погрузить во что-нибудь, чтобы его можно было вытащить из шахты. В случае более мягких руд, если используется рыхлитель, дробленая руда потребует погрузки. В более мягких рудах часто бывает целесообразно отделить их от рудного тела путем выемки грунта или выемки грунта без необходимости бурения и взрывных работ.
После освобождения руда обычно загружается во что-то, чтобы ее можно было вытащить из шахты. Кстати, я употребляю слово «что-то» для описания вывоза из шахты.Я буду более конкретен, когда мы рассмотрим перевозки.
Причина этого быстрого обзора разницы в производственных циклах заключается в том, что оборудование, используемое для погрузки более твердых руд, иногда используется как для выемки, так и для погрузки более мягких руд. Я хочу, чтобы вы знали об этом сейчас, чтобы вы не запутались, когда мы столкнемся с этим с некоторыми элементами погрузочного оборудования.
Драглайны
Драглайнымогут выкапывать огромное количество материала, а затем размещать этот материал на значительном расстоянии от самого драглайна.Вот некоторые из наиболее важных характеристик драглайнов.
- Заливной ковш наполняется путем вытягивания (перетаскивания) ковша по направлению к драглайну.
- Драглайн может копать только на уровне ниже уровня, на котором находится драглайн.
- Гидравлический ковш оснащен «зубьями» для облегчения выемки грунта, но даже в этом случае он эффективен только для более мягких материалов или материалов, подвергшихся взрывной обработке.
- Драглайн типоразмера основан на вместимости ковша.Драглайн 15 ярдов имеет вместимость ковша 15 ярдов 3 . Обычно драглайны находятся в диапазоне от 60 до 150 ярдов. Самый большой из когда-либо построенных, имел вместимость ковша 220 ярдов 3 . Он мог наполнить ковш, повернуть его к точке разгрузки почти на 300 футов от машины, опрокинуть ковш и вернуться, чтобы снова начать цикл через 45 секунд!
- Вылет драглайна определяет расстояние от машины, на котором материал может быть выгружен. Максимальный вылет составляет примерно 450 футов.
- Вес драглайна настолько велик, приближаясь к 8000 тонн в более крупных единицах, что гусеничные гусеницы используются только на самых маленьких драглайнах, а вместо этого они сидят на двух больших «башмаках» для распределения веса. Башмаки прикреплены к эксцентриковым кулачкам с приводом, которые позволяют драглайну двигаться по мере продвижения добычи.
Рисунок 5.1.11: Драглайн
Драглайныобычно используются для удаления вскрыши, также известной как вскрытие , при открытых горных работах.Во многих случаях вскрышные породы пробурены и взорваны, чтобы облегчить удаление драглайном. Иногда драглайн также используется для удаления руды.
Лопаты
Лопаты могут загружать большие количества материала, но меньше, чем драглайны. Основное различие между лопатой и драглайном заключается в том, что лопата загружает материал на том же уровне, что и лопата, сидящая на высоте стрелы лопаты. Вот некоторые дополнительные характеристики лопат.
- Ковш лопаты заполняется путем вдавливания ковша в груду материала. Это действие известно как , переполнение .
- Ковш оснащен «зубьями» для облегчения выемки грунта, но даже в этом случае он эффективен только для более мягких материалов или материалов, подвергшихся взрыву.
- Размер лопаты зависит от вместимости ковша. Ковш 12 ярдов имеет вместимость ковша 12 ярдов 3 . Обычно лопаты находятся в диапазоне от 10 до 90 ярдов.
- Высота копания лопаты определяется размером стрелы.
- Лопаты устанавливаются на больших гусеничных гусеницах, чтобы облегчить движение в берег, известное как толкание; а также позволить лопате переместиться к рабочим забоям или банкам.
Рисунок 5.1.12: Лопата в действии
Большие лопаты используются для удаления вскрыши, и в данном случае они известны как зачистные лопаты. Возможно, чаще они используются для загрузки руды в грузовики.Взаимосвязь основных параметров экскаватора проиллюстрирована на этой диаграмме. Также я хотел бы, чтобы вы обратили внимание на тросы, которые используются для управления стрелой и рукоятью. Это оригинальная комплектация лопаты. За последние три десятилетия все большую популярность приобрела модификация экскаватора с использованием гидроцилиндров вместо тросов. Давайте посмотрим на это дальше.
Рисунок 5.1.13: Схема электрического карьерного экскаватора
Гидравлические экскаваторы
Погрузчики этого класса произошли от машин, которые выглядели вот так.Преимущество этих экскаваторов в том, что они могли копать или загружать грунт ниже или выше уровня, на котором находится машина. У них также есть способность быть довольно избирательными в том, что они удаляют.
Рисунок 5.1.14: Традиционный экскаватор
Эти экскаваторы с годами стали намного больше и имеют ковши 40 ярдов 3 или более и вылет стрелы 60 футов или более.
Рисунок 5.1.15: Современный экскаватор
Канаты на электрических экскаваторах были заменены гидравлическими, и это привело к появлению гидравлических экскаваторов, которые выглядят так, и их часто называют гидравлическими экскаваторами.За счет замены стальных тросов в машину можно добавить дополнительные степени свободы, что приведет к повышению производительности.
Рисунок 5.1.16: Гидравлический экскаватор
Jh26-170 — Jimco — Буровая установка для установки на экскаватор
Модель Jh26 / 170 состоит из 16-дюймовой буровой стрелы полной грузоподъемности от John Henry Rock Drill на платформе экскаватора Komatsu с хорошей репутацией. Превосходная скорость проходки достигается за счет использования экскаватора на полной мощности для выполнения буровых работ.Включены следующие компоненты:
Подача
Трубчатая стальная конструкция для тяжелых условий эксплуатации с грузоподъемностью ведущей штанги 16 футов (общая длина 20 футов 6 дюймов). Подающие направляющие из нержавеющей стали в сочетании с нейлоновыми направляющими с низким коэффициентом трения для плавного перемещения дрифтера. Переменное давление подачи применяется через комбинацию двигатель / редуктор / цепь, обеспечивающую силу втягивания 30 000 фунтов. Выдвижная одноточечная ножка обеспечивает надежную фиксацию для точного позиционирования. В комплекте гидравлические центраторы со сменными вставками.
Drifter
Модель «Dry Fire», надежная и простая конструкция, обеспечивающая энергию удара более 350 фут-фунтов на один удар и до 2100 ударов в минуту. Разработанный для бурения сталью T38, T45 или T51, эта модель бурильного молотка обеспечивает отличное проникновение в отверстия диаметром от 2 ½ до 4 ½ дюйма. При подаче 16 футов рекомендуется использовать сталь T45.
Компрессор
Компрессор John Henry устанавливается сзади (вместо противовеса) и обеспечивает 375 кубических футов в минуту продувочного воздуха при максимальном давлении 150 фунтов на квадратный дюйм.Эта маслозаполненная винтовая конструкция приводится в движение дизельным двигателем Cummins. Объем воздуха, подаваемого для промывки, регулируется с панели управления оператора.
Гидравлическая система
Экскаватор является основным источником энергии для всех гидравлических функций буровой установки John Henry. Надежная гидравлическая система с пилотным управлением (не электрическая) используется для направления потока масла к буровой установке. Стандартные функции и органы управления экскаватора не затрагиваются. Для всех гидравлических соединений используются сверхпрочные стальные трубы в сочетании с гидравлическими шлангами.
Органы управления
Панель управления, расположенная в кабине оператора, содержит пилотные органы управления для наклона, поворота, подачи воздуха, подачи и удара. Скорость вращения, давление подачи, объем воздуха и подавление воды полностью регулируются с этой панели. Здесь же расположены манометры давления подачи и давления воздуха. Электронный индикатор уровня входит в стандартную комплектацию.
Dust Control
Имеется система подавления воды. Двойной насос с гидравлическим приводом перекачивает воду из резервуара емкостью 60 галлонов из нержавеющей стали в поток промывочного воздуха.По запросу также может быть добавлена дополнительная система пылеулавливания на 900 кубических футов в минуту.
буровое оборудование | COMACCHIO
Линия Comacchio MC-E была спроектирована для удовлетворения конкретных требований к работе в рабочих пространствах с ограниченным доступом , где особая конфигурация грунта , несущая способность и ограниченное пространство делают невозможным использование гусеничной тележки смонтированная буровая установка: доков, обочины дорог, скальные стены, откосы и т. д. .Буровое оборудование линейки MC-E установлено на конце стрелы гидравлических экскаваторов . Используя механизм перемещения стрелы экскаватора в сочетании с поворотным кольцом или запатентованной опорой шарнира мачты Comacchio , эти машины могут достигать самых разных положений мачты и наклона. Все движения мачты и вращающаяся головка приводятся в движение соответствующим образом подогнанным гидравлическим контуром экскаватора.
В основном используется для работ по улучшению грунта и анкерного бурения , MC-E line включает замечательных моделей , которые, в зависимости от размера экскаватора, могут достигать до 15 тонн тягового усилия .Буровая установка линии MC-E может быть оснащена широким спектром вращающихся головок и гидравлическими бурильными головками , способными работать со всеми роторными и / или роторно-ударными системами бурения . Оператор может управлять всеми операциями наладки и бурения непосредственно из кабины экскаватора с помощью радиоуправления Comacchio , что дает большие преимущества с точки зрения эффективности , производительности и безопасности . В последние годы разработка автоматизированных каруселей для штанг и обсадных труб способствовала дальнейшему улучшению показателей безопасности нашего бурового оборудования MC-E .
