Это один из самых узнаваемых отечественных армейских грузовиков. Гость из 60-х — легкая, по меркам военных, грузовая машина, которая нашла себя и на гражданском рынке. Пусть выпуск остановился в 1999 году — «шишигу» и по сей день можно встретить в любой точке СНГ, от городских улиц до болотистой тундры, горных хребтов и вечной мерзлоты.

Замена «шестьдесят третьему»

Основным полноприводным «двухтонником» в СССР 50-х годов был ГАЗ-63. И все вроде было хорошо, но имелся у него серьезный недостаток — склонность к опрокидыванию. Да и двигатель помощнее хотелось. Военные при этом еще и настаивали, чтобы габариты сильно не увеличивались — грузовик должен быть аэротранспортабельным.

ГАЗ-66 с кузовом КЗ-1 на случай ядерной войны (strangernn.livejournal.com)

ГАЗ-66 с кузовом КЗ-1 на случай ядерной войны (strangernn.livejournal.com)

Материалы по теме

Результатом стал ГАЗ-66, пущенный в серию летом 1964 года. В первую очередь конструкторы поработали над переворачиваемостью — центр тяжести машины был значительно ниже, чем у ГАЗ-63. Поэтому чреватый переворачиванием занос у нового грузовика начинался на треть позже, чем у предшественника: на 65 км/ч при движении по 50-метровой (в диаметре) бетонной окружности. ГАЗ-64 грозился грохнуться набок уже на 44 км/ч.

Кроме того, давал о себе знать новый 8-цилиндровый двигатель. Удельная мощность новой машины была самая большая среди полноприводных грузовиков в Союзе — 33 «лошадки» на тонну снаряженной массы.

Вкупе с появившейся в 1968 году централизованной системой регулирования давления в шинах, позволяющей быстро адаптироваться к тому или иному виду бездорожья, а также блокировке дифференциалов, это дало серьезные преимущества в проходимости. В сухую погоду на хорошем грунте ГАЗ-66 брал 37-градусный подъем, в то время 63-й как буксовал уже на 280. Помогала на сложном рельефе и новая бескапотная кабина. Из нее просто было лучше видно.

«Шишига» на войне

Материалы по теме

Точка зрения военных на грузовик была двоякой. С одной стороны, долгое время «шишига» успешно решала задачи, и при этом была лучшей машиной в классе. Но она была не лишена ряда недостатков. Основные нарекания сводились к бескапотной кабине.

С одной стороны, она ограничивала разрастание габаритов, и ГАЗ-66 было удобнее перебрасывать по воздуху. С другой — эргономика внутри оставляла желать лучшего. Прикрытый кожухом двигатель находился строго между водителем и пассажиром, занимая почти все пространство. Поэтому рычаг КПП пришлось поставить справа-сзади от водителя — что при долгой активной езде почти неминуемо оборачивалось болью в плечевом суставе. И, кроме того, в теплые времена года в кабине было очень жарко.

Украинское «гантрак-творчество» на тему «шишиги» (forum.topwar.ru)

Украинское «гантрак-творчество» на тему «шишиги» (forum.topwar.ru)

Кроме того, что немаловажно для военных, ГАЗ-66 отличался пониженной выживаемостью водителей при подрыве на минах. У капотных грузовиков расположение двигателя было таким, что тот принимал на себя львиную часть осколков. Тут же поразить водителя или пассажира было заметно легче.

Материалы по теме

На этом список серьезных проблем заканчивался. Именно поэтому «шишигу» до сих пор можно встретить в текущих локальных конфликтах. Не менее впечатляет и список модификаций — как разумных, так и не очень.

Одной из первых был, например, ГАЗ-66Б для ВДВ — верхнюю часть кабины, включая лобовое стекло, можно было сложить, и легче впихнуть грузовик в самолет. Еще для десантников сделали мини-«Град» на базе «шишиги», который мог не только обстреливать противника реактивными снарядами, но и, например, проводить дистанционное минирование.

Ну и, конечно, ГАЗ-66 стал хорошей платформой для множества машин управления и вспомогательных модификаций. Дегазационные камеры, «санитарки», топливозаправщики, командно-штабные машины и даже понтонные парки — список можно продолжать долго.

Отдельно стоит упомянуть попытку создать нечто вроде автобуса для ядерной войны — поставленный на шасси «шишиги» кузов КЗ-1. Стеклопластика и пенопласт уменьшали воздействие радиации, а необычная форма была призвана ослабить ударную волну. Но в серию смелый концепт так и не пошел.

Оч.умелые ручки

Та самая «Танюша» с динамической защитой (vif2ne.org)

Та самая «Танюша» с динамической защитой (vif2ne.org)

Но намного интереснее не заводские модификации, а сделанное «на коленке» в локальных конфликтах — как правило, не от хорошей жизни.

Правда, ГАЗ-66 в силу сравнительно небольшой грузоподъемности не очень привлекал любителей изготовить гантрак—другой. На Ближнем Востоке ему разве что «уполовинивали» кабину, чтобы уменьшить жар от двигателя, и ставили в кузов 23-мм спаренную зенитку. Зато на Украине гаражные умельцы развернулись вовсю.

В самом начале войны в Донбассе всеобщее воодушевление по обе стороны фронта и, во многом, иррегулярный характер происходящего, подхлестывали кустарное производство броневиков. Стать таковым имел шансы даже подвернувшийся под руку «Запорожец», не говоря уже о «шишиге».

Порой такие модификации были не просто бесполезны (как простое обшивание машин незакаленными стальными листами), а даже опасны. Например, в Донбассе был замечен украинский ГАЗ-66 с именем «Танюша», к радиатору которого была приварена… динамическая защита для танков, представляющая собой фактически конт

ГАЗ-66 характеристики фотографии модели масштаб 1:43

ГАЗ-66 «ШИШИГА» история.
Годы выпуска 1964—1999 гг.

ГАЗ-66 модификации и специализированные кузова
ГАЗ-66 (1964—1968)базовая модель без централизованной системы подкачки шин
ГАЗ-66А (1964—1968)базовая модель с лебёдкой
ГАЗ-66Б (с 1966)авиадесантный складной крышей и откидной рамкой стекла
ГАЗ-66Д (1964—1968)шасси с коробкой отбора мощности
ГАЗ-66Пседельный тягач (опытный)
ГАЗ-66Э (1964—1968)модель с экранированным электрооборудованием
ГАЗ-66-01 (1968—1985)базовая модель с централизованной системой регулирования давления воздуха в шинах
ГАЗ-66-02 (1968—1985)базовая модель с лебёдкой
ГАЗ-66-03 (1964—1968)с экранированным электрооборудованием
ГАЗ-66-04 (1968—1985)— шасси с экранированным электрооборудованием
ГАЗ-66-05 (1968—1985)с экранированным электрооборудованием и лебедкой
ГАЗ-66-11 (1985—1996)модернизированная базовая модель
ГАЗ-66-12 (1985—1996)модернизированная базовая модель с лебёдкой
ГАЗ-66-14 (1985—1996)шасси с экранированным электрооборудованием и коробкой отбора мощности
ГАЗ-66-15 (1985—1996)с экранированным электрооборудованием и лебёдкой
ГАЗ-66-16 (1991—1993народнохозяйственная модификация с двухскатной ошиновкой заднего моста и деревянной платформой, грузоподъёмность 3,5 т
ГАЗ-66-21 (1993—1995)народнохозяйственная модификация с удлинённым шасси, усиленными мостами
ГАЗ-66-30 ГАЗ-66-31шасси для самосвалов
ГАЗ-66-41 (1992—1995)
с безнаддувным дизелем ГАЗ-544
ГАЗ-66-40 (1995—1999)с турбодизелем ГАЗ-5441
ГАЗ-66-92 (1987—1995)северный вариант
ГАЗ-66-96шасси для вахтовых автобусов
ГАЗ-66 Экспортные модификации и специализированные кузова
ГАЗ-66-511968—1985
ГАЗ-66-521968—1985 — с лебёдкой
ГАЗ-66-811985—1995 — для стран с умеренным климатом
ГАЗ-66-911985—1995 — для стран с тропическим климатом
АС-66санитарный автомобиль, предназначенный для эвакуации раненых
ДДА-2дезинфекционно-душевая установка
ГЗСА-731, 983А, 947, 3713, 3714фургоны
ГАЗ-САЗ-3511самосвал сельскохозяйственного назначения на шасси ГАЗ-66-31

Автомобиль ГАЗ 66 — это советский грузовик, который имеет колесную формулу 4х4. ГАЗ-66 был запущен в производство летом 1964 году. Этот автомобиль является более усовершенствованной версией грузового автомобиля ГАЗ-63. Его кабина располагается над двигателем.

Через два года после запуска в серийное производство он уже был удостоен награды — ему была вручена медаль на одной из выставок, посвященных новинкам сельскохозяйственной техники. Следующую награду автомобиль ГАЗ-66 получил в Лейпциге, где на аналогичной ярмарке, посвященной сельскохозяйственной технике, ему была вручена медаль. На этом список его наград не кончается — в апреле 1969 года он получил государственный Знак качества, который до этого удавалось получить далеко не всем.

фотография ГАЗ-66

фотография ГАЗ-66

Первые опытные образцы ГАЗ-66 были созданы в 1962 году как дальнейшее развитие 1,2-тонного грузовика ГАЗ-62, выпускавшегося в 1958—1962 гг. и преемник 2-тонного грузовика ГАЗ-63 , выпускавшегося в 1948—1968 гг. Серийное производство ГАЗ-66 развернуто с июля 1964. В 1968 году грузовик получил централизованную систему регулирования давления в шинах (66-01 и модификации). Газ-66, помимо использования в сельском хозяйстве, приняли на вооружение Советской армии, после развала СССР большое количество ГАЗ-66 стали использовать в Российской армии, в основном в ВДВ. В 1995 году массовое производство ГАЗ-66-11 с модификациями было прекращено. Взамен Горьковский автозавод освоил выпуск модели ГАЗ-3308 «Садко». Последний экземпляр ГАЗ-66-40 сошёл с конвейера 1 июля 1999 года. Всего было выпущено 965 941 автомобилей семейства ГАЗ-66.

фото ГАЗ-62

фотография ГАЗ-62

А вот бескапотную кабину «66-й» заимствовал с небольшими изменениями у несчастливого ГАЗ-62. Несчастливого, но вовсе не неудачного. Напротив, полноприводный автомобиль грузоподъемностью 1100 кг с лавками на 14 человек в кузове имел хорошую проходимость и приличную маневренность. Первые авто оснащали капотными кабинами, близкими к тем, что ставили на ГАЗ-51А , но с мягким верхом, что бы максимально понизить автомобиль для транспортировки в самолетах. Затем сделали бескапотный (его кабина тоже имела тент вместо жесткой крыши) вариант грузовика с увеличенным кузовом. Но вы пустили таких авто совсем немного — меньше сотни. По рассказам ветеранов завода, военные отказались от «62–го», считая, что если можно сделать двухтонный автомобиль, то грузоподъемностью всего в одну тонну не нужен.

Вертикальное размещение за кабиной запасного колеса позволило опустить основание грузовой платформы. Другими особенностями конструкции грузовика были гипоидная передача, тормозная система с гидровакуумным усилителем, гидроусилитель руля, цельнометаллическая конструкция грузовой платформы, омыватели ветрового стекла.

Опытная партия грузовиков появилась к ноябрю 1963 года, а с 1 июля 1964 года с конвейера ГАЗа начали сходить серийные автомобили. ГАЗ-66 –автомобиль — долгожитель, сходивший с конвейера завода в разных модификациях 35 лет. Он неоднократно отмечался различными медалями и наградами на автомобильных выставках. Среди его наград — Золотая медаль Лейпцигской ярмарки 1967 года, золотая медаль московской сельскохозяйственной выставки 1966 года. В 1969 году, первым из советских автомобилей, он удостоился права носить на борту Государственный знак качества.

Конструкция грузовика

ГАЗ 66 имеет рамную конструкцию. Высокая проходимость автомобиля обеспечивается за счет полноприводной конструкции , коротких свесов и односкатных шин. С 1968 года на грузовике применяется система централизованного регулирования давления в шинах. Цельнометаллический кузов оснащен решетчатыми бортами и откидывающимся задним бортом. Вдоль бортов установлены откидные скамейки, предусмотрена возможность установки тентового покрытия на пяти дугах.

Цельнометаллическая двухместная кабина ГАЗ-66 установлена над силовым агрегатом, оснащена отопительной системой и омывателем ветрового стекла. При необходимости, в кабине можно установить подвесное спальное место. Доступ к двигателю осуществляется посредством откидывания кабины вперед. Большая часть грузовиков укомплектована 8-цилиндровым бензиновым V –образным двигателем ЗМЗ -66. Для запуска двигателя при отрицательных температурах применяется предпусковой подогреватель ПЖБ -12.

фото двигатель ГАЗ-66

фотография двигатель ГАЗ-66

Дизель ГАЗ-66

К 1993 году на Горьковском автозаводе была запущена новая линия по выпуску дизелей ГАЗ 542 и ГАЗ 544. 4-х цилиндровый ГАЗ 544 устанавливался на автомобили ГАЗ 3306 и ГАЗ 66 дизель. Этот двигатель имел воздушное охлаждение и мощность 85 л.с.
    В 1995 году завод освоил модификацию мотора ГАЗ 5441 с турбонаддувом, его мощность была увеличена до 115 л. с. В 1999 году выпуск ГАЗ 66 прекратился, к этому же времени перестала существовать и линия на Горьковском автозаводе по производству дизельных двигателей.

ГАЗ -66 оснащен четырехступенчатой коробкой передач с синхронизацией на 3 и 4 передачах, однодисковым сцеплением с гидроприводом, двухступенчатой раздаточной коробкой, одинарной гипоидной главной передачей.
    Отключаемый передний мост комплектуется шаровыми шарнирами равных угловых скоростей. Колеса на рессорной зависимой подвеске оснащаются гидравлическими амортизаторами. Для повышения удобства управления автомобилем рулевой механизм снабжается гидроусилителем.

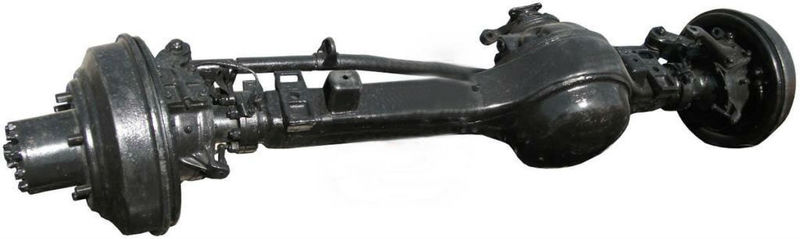

фото передний мост ГАЗ-66

фотография передний мост ГАЗ-66

Рабочая тормозная система автомобиля — барабанная , с гидроприводом и вакуумным усилителем. Стояночный тормоз барабанный на все колеса, трансмиссионный. Некоторые модификации грузовиков оснащались лебедкой с приводом от двигателя.

ГАЗ 66 –универсальный грузовик, предназначенный для перевозки грузов и людей по всем видам дорожных покрытий, а также по бездорожью. Благодаря удачной конструкции, на основе базовой модели было создано множество модификаций, как универсальных, так и специализированных.
    Так, автомобиль применяется на аэродромах для буксировки легких летательных аппаратов. В качестве тягача он используется и на тяжелом авианесущем крейсере «Адмирал Кузнецов». Широкое применение автомобиль нашел в воздушно — десантных войсках благодаря сбалансированности центра тяжести и компактности. Одинаковая нагрузка на переднюю и заднюю ось позволяют ему при десантировании опускаться на все колеса без завала кабины вперед.

фото десантный ГАЗ-66

фотография ГАЗ-66 десантный

ГАЗ 66 выпускали 35 лет! Даже в СССР, где новинками неизбалованных потребителей радовали очень нечасто, по этому показателю с ним могли сравниться совсем не многие модели…

ГАЗ-66 технические характеристики (кратко)

фото ГАЗ-66 компоновка
ТипДвухосный грузовой автомобиль
Грузоподъёмность2000 кг.
Разрешенная максимальная масса5600 кг.
Длина5805 мм.
Ширина2322 мм.
Высота по тенту2520 мм.
Колесная база3300 мм.
Дорожный просвет315 мм.
Глубина приодолеваемого брода1 м.
ДвигательЗМЗ-513(511,523)
Рабочиц объём4254 см3
Мощность115/84,5 л.с.
КППМеханическая 4-х ступенчатая
Раздаточная коробкаС понижающей передачей и отключаемым передним мостом
ПриводЗадний или полный
КолесаСпециальные 8,00-18. Шины 12,00-18.
Максимальная скорость95 км/ч
Расход топлива/марка топлива21 л./А-72,А-76,АИ-80
Ёмкость топливных баков210 л.
Ёмкость АКБ75 А/ч

ГАЗ-66 / Шишига. Описание, характеристики, история, фото, видео.

Грузовик ГАЗ-66

ГАЗ-66 «Шишига». Подборка-1
ГАЗ-66 «Шишига». Подборка-2
Обзор грузовика ГАЗ-66 «Шишига»

Грузовик ГАЗ-66 «Шишига»-советско/российский полноприводный грузовой автомобиль созданный на базе ГАЗ-62 и ГАЗ-63. Грузовик имеет колесную формулу 4х4 с грузоподъёмностью в 2000 кг. Причиной появления «Шишиги» стали военные, которые отметили, что ГАЗ-63 имеет малая площадь грузового отсека, так же двигатель для уменьшения габаритов авто должен располагаться под кабиной. Данные замечания были исправлены в новом ГАЗ-66. При такой компоновки вес практически имеет равномерное распределение веса по колесам при минимальных габаритах грузовика. Обслуживание двигателя происходит при откидывании кабины. Так же значительно возросла проходимость грузовика.

Откуда название «Шишига? Есть две версии названия ГАЗ-66. По первой версии две «66» созвучны «шесть-шесть» «шишига». По второй версии название пришло из русского народно фольклора, где «Шишигой» обзывают существо из рода кикимор-не высокое голое-горбатое существо женского пола, которое обитает среди камышей, мелких речушек и рядом с водоемами. По сути эти места стали родными для нового колесного вездехода ГАЗ-66. «Кто ездит на «Шишиге», тому дороги не нужны».

В ГАЗ-66 были вылощены самые передовые конструкторские мечты того времени. На «шишиге» была использована гипоидная передача мостов, цельнометаллическая кабина, обыватель лобового стекла, самоблокирующийся дифференциал моста. Новые грузовик 4х4 превратился в настоящий вездеход с его феноменальной проходимостью для грузового автомобиля. Так его предшественник мог передвигаться по 45-см снегу, то «Шишига» мог уже передвигаться в 80-сантиметровом снежном покрове. Повысилась проходимость на сыпучих грунтах, так как автомобиль имел систему автоподкачик колес, которая могла увеличивать площадь протектора колес на грунт. Для примера сыпучем грунте ГАЗ-66 мог въезжать на горы под углом в 22°, в то время как ГАЗ-63 буксовал при 4° уклоне. На твердом грунте ГАЗ-66мог влезать под уклоном 37°, а ГАЗ-63 22°. Дополнительным аргументом в покорении бездорожья для ГАЗ-66 стала лебедка и самоблокирующийся дифференциал. С повышением проходимости повысилась безопасность заноса опрокидывания с 44 км/ч (ГАЗ-63) до 65км/ч (ГАЗ-66). Характеристик по проходимости были достигнуты не только благодаря размещения кабины и распределения веса, а также за счет увеличения колеи до 1780-мм (ГАЗ-66) против 1588-мм (ГАЗ-63) передних колес и 1750-мм (ГАЗ-66) против 1600-мм (ГАЗ-63).

Грузовик ГАЗ-66

Откидная кабина «заточена» под военных. Так что особым комфортом для водителя и одного пассажира не отличалась.  Водитель и пассажир имели унифицированные сидения, обтянутые кожзаменителем. Рядом с сидениями пассажира и водителя имелись кронштейны под автомат Калашникова. Для езды в ночное время без освещения фар водители использовали ПНВ-57В. Для отдыха в кабине имеется брезентовый гамак подвешивающийся на четыре крючка. Автомобили оснащали 115 двигателями ЗМЗ-53 с рабочим объемом 4,254-литра. Двигатель позволял разгонят автомобиль до 90 км\ч по шоссе. Колесная формула 4х4 имеет отключаемый передний мост, при отключении переднего моста управляемость и таговитость грузовика заметно снижались. Причиной падения характеристик по одном заднем мосте стала, что большая тяговая нагрузка ложилась на передний мост. Из-за большей нагрузки на передние колеса потребовались тормоза с двумя тормозными дисками. Имеется гидроуселитель руля.

В армии на базе ГАЗ-66 создано много автомобилей военного назначения: перевязочные, мастерские, заряжающие машины, аэродромного обеспечения, бензовозы, командные кунги, радиостанции и т.п. Часто «Шишига» используется в качестве тягча для пушек и крупнокалиберных минометов. В наше время часто можно встретить фото и видео ГАЗ-66 в кузове, которого расположена зенитная пушка ЗУ-23-2 или автоматический миномётом 2Б9 «Василек». Так же на базе ГАЗ-66 был создан десантный вариант ГАЗ-66Б со складной кабиной. В армию поступали ГАЗ-66 с экранированным электрооборудованием для установки на эти грузовики радиостанций и другого точного электрооборудования.

ГАЗ-66 с зенитной пушкой ЗУ-23-2

Большой популярность ГАЗ-66 получил и среди гражданских грузовиков различного назначения: ямобуры, кунги, автовышки, пожарные машины, бензовозы, пассажирские и т.п. В 1967 году на международной сельскохозяйственной выставке «Шишига» была удостоена золотой медали на выставке в г. Лейпциге ГДР. А в апреле 1969 «Шишига» получила государственный Знак Качества.

Горьковский автомобильный Завод с июля 1964 по июль 1999 года выпустил 965 941 грузовиков ГАЗ-66 различных модификаций. Производство ГАЗ-66 было заменено производством ГАЗ-3308 «Садко». Замена на «Садко» связано с тенденцией, что грузовики должны иметь дизельный двигатель, которые мощней и экономичней в данном классе авто. Среди военных считается, что грузовик с передним расположением двигателя более безопасней для водителя при наезде на мину, так как колеса расположено дальше от водителя. Среди владельцев авто имеет положительные отзывы за надежность, цены на запчасти, проходимость. К минусам владельцы авто относят «прожорливость» 30-50 литров по пересечённой местности, малая крейсерская скорость в 60-70 км\ч, не приспособлена для дальних поездок, неудобная расположенный рычаг КПП.

Модификации ГАЗ-66

  • ГАЗ-66-1 (1964—1968) — первые грузовики без системы подкачки шин
  • ГАЗ-66А (1964—1968) — наличие лебедки
  • ГАЗ-34 — грузовик на без ГАЗ-66 с колесной формулой 6х6 ФОТО
  • ГАЗ-66Б (с 1966) — десантный вариант со складной крышей
  • ГАЗ-66Д (1964—1968) — шасси с регулировкой мощности КПП ФОТО
  • ГАЗ-66П –опытный образец седельного тягача ФОТО
  • ГАЗ-66Э (1964—1968) — экранированное оборудование
  • ГАЗ-66-01 (1968—1985) — модель с центральной подкачкой шин
  • ГАЗ-66-02 (1968—1985) — наличие лебёдкой
  • ГАЗ-66-03 (1964—1968) — экранированное оборудование
  • ГАЗ-66-04 (1968—1985) — экранированное оборудование
  • ГАЗ-66-05 (1968—1985) — экранированное оборудование, наличие лебедки
  • ГАЗ-66-11 (1985—1996) — модернизированная вариант
  • ГАЗ-66-12 (1985—1996) — наличие лебедки
  • ГАЗ-66-14 (1985—1996) — экранированное оборудование
  • ГАЗ-66-15 (1985—1996) — экранированное оборудование, наличие лебедки
  • ГАЗ-66-16 (1991—1993) —с двигателем ЗМЗ-513.10, грузоподъемность 2,3 тонны
  • ГАЗ-66-21 (1993—1995) — двойные задние колеса для народного хозяйства, грузоподъемность 3,5 т.
  • ГАЗ-66-31 — самосвальное шасси ФОТО

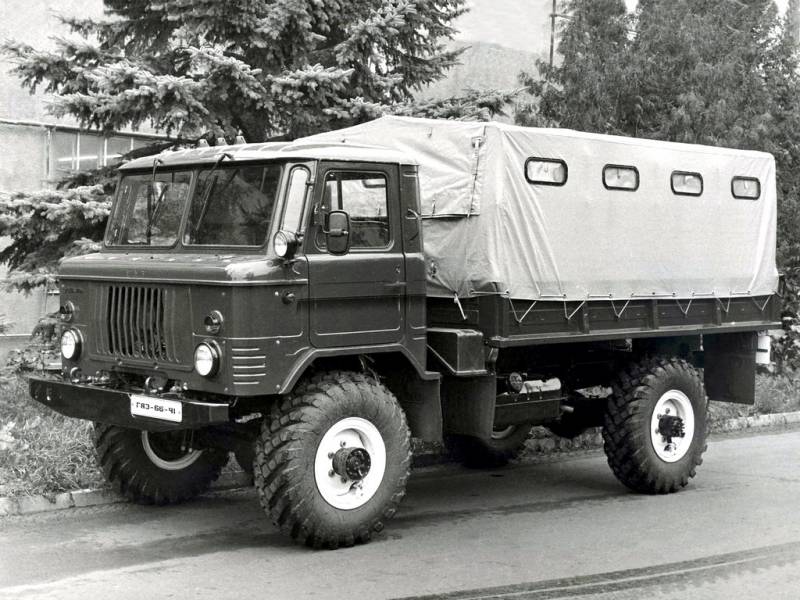

  • ГАЗ-66-41 (1992—1995) — дизель ГАЗ-544
  • ГАЗ-66-40 (1995—1999) — турбодизель ГАЗ-5441
  • ГАЗ-66-92 (1987—1995) — северный вариант
  • ГАЗ-66-96 — вахтовый автобус ФОТО

Экспортные модификации ГАЗ-66

  • ГАЗ-66-51 (1968—1985)
  • ГАЗ-66-52 (1968—1985) — наличие лебедки
  • ГАЗ-66-81 (1985—1995) — экспортный вариант для теплых стран
  • ГАЗ-66-91 (1985—1995) — экспортный вариант для теплых стран

Специализированные модификации ГАЗ-66

  • АП-2 — автоперевязочная, предназначена для оказания первой медицинской помощи для военных ФОТО
  • АС-66 — санитарный вариант, для эвакуации и перевозки раненых.
  • ДДА-66 — дезинфекционно-душевая установка, предназначена для профилактики военных и гражданских во время биологических и химических угрозах ФОТО-1, ФОТО-2
  • ДПП-40 — десантируемый понтонный парк, предназначен для наведения понтонных мостов через реки ФОТО-1, ФОТО-2
  • ГЗСА-731, 983А, 947, 3713, 3714 — фургоны «Почта», «Хлеб» и «Медикаменты»
  • МЗ-66 — маслозаправщик ФОТО
  • Р-125 — командно-штабная машина.
  • Р-142 — командно-штабная машина.
  • 3902, 3903, 39021, 39031 — автомастерская
  • 2001, 2002, 3718, 3719, 3716, 3924, 39521 — передвижные клиники
  • ГАЗ-САЗ-3511 — сельскохозяйственный самосвал на шасси ГАЗ-66-31, сборка в г. Саранск
  • ГАЗ-КАЗ-3511 — сельскохозяйственный самосвал на шасси ГАЗ-66-31, сборка в г. Бишкек

Автобусы на базе ГАЗ-66

  • НЗАС-3964, Волгарь-39461 — комфортные вахтовые автобусы
  • АПП-66 — автобус повышенной проходимости, шины с регулировкой давления. Выпускался 172 Центральным автомобильным ремонтным заводом только для нужд Министерства обороны СССР. До 1987 года выпущено около 8000 экземпляров. ФОТО
  • ПАЗ-3201, полноприводный вариант ПАЗ-672. ФОТО
  • ПАЗ-3206, полноприводный вариант ПАЗ-3205. ФОТО
  • на базе ГАЗ-66-04 с 1967 года и до середины 70-х годов серийно выпускался специальный армейский автобус 38АС, полноприводный вариант, приспособлен для десантирования с самолетов. ФОТО

Внутри кабины ГАЗ-66

ТТХ грузовика ГАЗ-66/»Шишига»
 Колесная формула 4х4, отключаемый передний мост
 Двигатель ЗМЗ-06, V-8, карбюраторный
 Объем двигателя 4,25 литра
 Мощность  115 л/с при 3200 об/мин
 Топливо А-72, А-76, А-80
 Объем бака 105х2 бака
 КПП 4-ех ступенчатая, механика
 Габариты 5655х2342х1860-перейти по ссылке
 Колесная база 3300 мм
 Клиренс 315 мм
 Снаряженная масса 3650 кг
 Грузоподъемность 2000 кг
 Масса буксируемого прицепа 2000 кг
 Снаряженная максимальная масса 5940 кг
Максимальная скорость 85-90 км/час
 Запас хода 850 км
 Расход топлива  31,5 литра на 100 км, 40 смешанный

Встречаться так же форсированный движок ЗМЗ—41 объемом 5,53 литра на 140 л.с. Так же дизельный ГАЗ-544 на 85 л.с. и турбодиздель 115 л.с.

ГАЗ-66 рама

ГАЗ 66 : Техническая информация

Тип

Двухосный грузовой автомобиль

Грузоподъёмность

4 000 кг

Разрешенная максимальная масса

5 940 кг

Длина

5 806 мм (с лебёдкой)

Ширина

2 322 мм

Высота по тенту без нагрузки

2 520 мм

Высота по кабине с полной массой

2 490 мм

Колёсная база

3 300 мм

Дорожный просвет

315 мм

Колея передних колес

1 800 мм

Колея задних колес

1 750 мм

Радиус поворота

9,5 м

Глубина преодолеваемого брода
(по дну)

0,8 м

Двигатель

ЗМЗ-66-06 восьмицилиндровый четырёхтактный,
с жидкостным охлаждением

Рабочий объём

4 254 см3

Мощность

120 л.с.

КПП

механическая 4-ступенчатая с синхронизаторами
на 3-й и 4-й передачах

Раздаточная коробка

С понижающей передачей
и отключаемым передним мостом

Привод

задний или полный

Колёса

специальные с разъёмным ободом
и бортовым кольцом 8,00-18; шины 12,00-18

Давление в шинах

0,5-3 кг/см2

Максимальная скорость
с полной массой

90 км/ч

Ёмкость топливных баков

210 л

Контрольный расход топлива, л/100 км
при скорости 60 км/ч

20

Марка топлива

бензин А-72, A-76, АИ-80

Ёмкость АКБ

75 А·ч

Максимальный ток автомобильного генератора

85 А

ГАЗ-66: войны и эксперименты

Единственный в своем классе


ГАЗ-66 получился ладной и универсальной машиной. Восьмицилиндровый мотор обеспечивал высокую энерговооруженность, самоблокирующие дифференциалы вкупе с идеальной развесовкой и геометрической проходимостью позволяли штурмовать самые безумные преграды, а бескапотная компоновка обеспечивала отличный обзор. Собственно, недостатков было всего три: высокий расход топлива, издевательское для водителя размещение рычага КПП и расположение сидений экипажа прямо над передними колесами. И если с первыми двумя минусами в армии готовы были мириться, то третий недостаток стал для «Шишиги» чуть ли не роковым. Осознание этого пришло в Афганистане, когда подрыв любой мины под колесами грузовика неминуемо приводил к травмам, а порой и смертельным ранениям водителя. Поэтому ГАЗ-66 поспешно вывели из состава ограниченного контингента советских войск и с тех пор достаточно прохладно относились к боевому использованию машины.

Один из эпизодов раннего боевого применения ГАЗ-66 в модификации Б. Прага. 21.08.1968 г. На кабине и тенте машины опознавательные белые полосы техники стран Варшавского договора. Что-то подобное мы увидим много лет спустя на Украине

Хотя, конечно, никто списывать «Шишигу» со строевой службы не спешил – заменить грузовичок в 80-90-х годах было попросту нечем. Этим, кстати говоря, пользовались в конструкторским бюро Горьковского автозавода и не спешили с глубокой модернизацией. При всем уважении к инженерному штабу ГАЗа, посмотрите на эволюцию немецкого Unimog серии S (который во многом был прообразом «шишиги»). Во многом, конечно, это было обусловлено консерватизмом главного заказчика в лице Министерства обороны, но ГАЗ-66 широко использовался для гражданских нужд и тут как раз регулярная модернизация очень была бы к месту. Первый же раз грузовичок ГАЗ-66 обновили спустя несколько лет после запуска в производство – в 1968 году.


Unimog серии S. Многие считают его объектом подражания при конструировании ГАЗ-66

Это было второе поколение, продержавшееся на конвейере целых 17 лет. Тогда появилась индексы, состоящие из двух чисел, например, базовый вариант был 66-01. Теперь «Шишига» могла брать на борт сразу 2 тонны (кстати, на самых последних опытных экземплярах этот показатель был увеличен до 2,3 тонны всего лишь за счет новых шин). Также «вторая серия» 66-й машины получила централизованную систему подкачки колес, светомаскировочные фары и, самое главное, повысился дорожный просвет до 315 мм. ГАЗ-66 теперь можно было отправлять на экспорт – для этого улучшили отделку салона, усовершенствовали приборы в кабине, поставили новые карбюраторы, транзисторную систему зажигания и даже бескамерные шины. Расход топлива упал до 26 литров на 100 км. Конечно, основными покупателями машины были страны с жарким климатом, поэтому инженерам пришлось адаптировать кабину к соответствующим условиям. Надо сказать, что задача это была не из простых. Огромный, пышущий жаром восьмицилиндровый мотор располагался фактически между пассажиром и водителем, что осложняло его терморегуляцию. Удалось ли конструкторам решить эту проблему на экспортных модификациях, неизвестно, но вот для советских водителей летом в кабине как было невыносимо жарко, так и осталось.


Армейские будни ГАЗ-66 второй серии

ГАЗ-66 все время был экспериментальной площадкой для различных инноваций инженеров ГАЗа, немалая часть которых приходилась на улучшение проходимости машины. Так, в 60-х годах на авиадесантируемый ГАЗ-66Б, о котором говорилось в первой части истории, установили гусеничные движители треугольной формы. Однако к какому-то прорыву в проходимости и так уже вездеходного грузовика эта конструкция не привела. Конкуренция между автопроизводителями в СССР если и была, то только за государственные оборонные контракты. Типичным примером такого явления стал ГАЗ-34 – полноприводный трехосный грузовик, имеющий много общего с «Шишигой». Тогда армии требовалось новое поколение средних грузовиков, способных буксировать артиллерийские орудия и одним из перспективных проектов был московский ЗИЛ-131.

ГАЗ-66: войны и экспериментыГАЗ-66: войны и эксперименты

Опытный гусеничный ГАЗ-66Б


Войсковые и ресурсные испытания трехосного ГАЗ-34

Горьковские конструкторы в пику разработали новую машину, максимально унифицированную с принятым тогда уже на вооружение ГАЗ-66. Если сравнивать 34-ю машину с перспективным в то время ЗИЛ-131, то окажется, что газовский грузовик на 1,3 тонны легче при сходной полезной нагрузке, короче и имеет более вместительный кузов. При том, что сцепление было взято от ЗИЛ-130, у ЗИЛ-131 заимствовали коробку передач, мотор оставили родной от «Шишиги». Конечно, мощности в 115 л. с. откровенно не хватало, а более мощный бензиновый двигатель попросту не вмещался. Возможно, ситуацию спас бы дизель, но подобных конструкций вообще не было в Советском Союзе. Тем не менее, трехосная «Шишига» достаточно успешно прошла весь цикл испытаний (в том числе несколько машин прошли от Москвы до Ашхабада и Ухты) и даже была рекомендована к принятию на вооружение. Однако подоспел ЗИЛ-131, который оказался мощнее и удобнее. Стоит ли жалеть о том, что в Советской Армии не оказалось еще одного бескапотного грузовика с иезуитским расположением рычага КПП?

Отвлечемся от темы и упомянем об еще одной попытке Горьковского автозавода войти в престижную нишу армейских грузовиков большого формата.

ГАЗ-66: войны и эксперименты

ГАЗ-44

В начале 70-х годов был разработан четырехосный ГАЗ-44 «Универсал-1», являющийся, по сути, неким гибридом между обычным грузовиком и бронетранспортером. Машину обкатывали в 21 НИИИ, но каких-то радикальных прорывов по сравнению с аналогами из Брянска и Минска «Универсал-1» не показал и остался в разряде опытных. После этого ГАЗ стал четко придерживаться магистральной линии производства легких грузовиков для нужд Министерства обороны. Ну, и про бронетранспортеры не забывал…

Мастер на все руки


Поговорим о многочисленных модификациях машины ГАЗ-66, которые имели статус опытных или состояли на вооружении. Конечно, всё разнообразие вариантов не охватить, да и скучно это будет. Поэтому коснемся самых оригинальных. Таким, безусловно, стал фургон с интегрированным с кабиной кузовом КШ-66, в котором «Шишигу» можно опознать только по колесам и светотехнике. Данный аппарат был собран для противостояния ударной волне ядерного взрыва и поэтому формы имел обтекаемые – в среднем сопротивляемость удару возросла в три раза. Продолжая тему однообъемников на базе ГАЗ-66, нельзя не упомянуть авиатранспортабельный автобус 38АС, который выпустили тиражом аж в 6000 машин. Автобус отличали гнутые панорамные стекла, 19 мягких сидений и пенопластовая теплоизоляция в кузовных панелях. В варианте АМС-38 в автобусе можно было разместить восемь сидячих раненых и семь лежачих. Позже в 1975 году появился еще один автобус – АПП-66, который был упрощенным вариантом 38АС, отличался излишним весом, низкой проходимостью и собран был в количестве 800 штук. Надо отметить, что все эти машины не собирались в Горьком. Автобусы делали в молдавских Бендерах, Воронеже и на заводе №38. ГАЗ-66: войны и эксперименты
Устойчивый к атомному оружию фургон на базе ГАЗ-66

ГАЗ-66: войны и эксперименты
Опытный седельный тягач ГАЗ-66П

ГАЗ-66: войны и эксперименты
Перевязочный пункт АП-2

На долгие годы юркий и проходимый ГАЗ-66 стал визитной карточкой медицинской службы армии Советского Союза. Самым массовым, конечно, стал санитарный автобус АС-66 с кузовом К-66, способный взять на борт до 18 раненых. Чуть позже к нему в пару пришла перевязочная машина АП-2, которую собирали на предприятии «Медоборудование» в Саранске. В комплект входили каркасные палатки, развернув которые, можно было одновременно перевязывать до 14 человек. В конце 80-х в армии появился целый медицинский комплекс ПКМПП-1, состоящий из четырех машин ГАЗ-66 с кунгами К-66. Две из них отвечали за перевозку раненых и медперсонала, остальные были нагружены скарбом и медицинской техникой.

Самыми экзотическими вариантами ГАЗ-66, конечно же, стали машины с понтонными парками, разборными мостами и системами залпового огня. ДПП-40 для ВДВ стал во многом абсурдным и очень дорогим воплощением идеи создания авиадесантируемого понтонного парка грузоподъемностью в 40 тонн. Во-первых, для придания необходимой легкость элементы понтонов пришлось делать или из цветных металлов, или с использованием надувных резиновых секций. А во-вторых, сам понтонный парк размещался на 32 машинах ГАЗ-66 (первоначально на облегченном варианте ГАЗ-66Б). Сколько для такой армады требовалось транспортных Ил-76? Также рассматривали применение машин серии ГАЗ-66 для перевозки среднего автодорожного разборного моста САРМ. Для этого простая платформа грузовика не годилась, поэтому придумали сделать из «Шишиги» седельный тягач с индексом П. Однако легкая машина слабо справлялась с такой нагрузкой и мост отдали семейству ЗИЛов.

ГАЗ-66: войны и эксперименты

Единственный и неповторимый БМ-21В на базе ГАЗ-66Б

В 1967 году в десантных войсках появилась 12-ствольная система залпового огня БМ-21В на базе упоминаемого ранее облегченного ГАЗ-66Б. Фактически это был сокращенный вариант 40-ствольной системы БМ-21, которую ставили на семейство «Урал». Огнедышащий малыш мог за 6 секунд выпустить на дальность в 20 км весь заряженный запас фугасных М-21ОФ и снова перезарядиться с помощью машины 9Ф37, которая также была на базе ГАЗ-66. И, конечно, вся эта артиллерия могла быть сброшена с парашютами.

Однако настоящей визитной карточкой ГАЗ-66 с «оружием в руках» стал гантрак с ЗУ-23-2 в кузове. Здесь военные отлично совместили скорость и маневренность «Шишиги» со смертоносностью шквала огня зенитной пушки. Ближний Восток, Африка, Северный Кавказ, Украина – ни один из конфликтов на этих территориях не обходился без гантраков на платформе ГАЗ-66.

Продолжение следует…

ГАЗ-66: ОКР «Балетчик» и дизели

В поисках подходящего дизеля


Оснащение ГАЗ-66 дизельным двигателем позволило бы, во-первых, значительно улучшить экономичность грузовика, а во-вторых, обеспечило бы более высокие тяговые возможности. Надо сказать, что мысли о «поголовном» оснащении отечественных грузовиков дизелями пришли руководству одновременно с принятием на вооружение ГАЗ-66 в 60-х годах. Однако как раз в этом время в СССР запускали несколько крупных моторостроительных предприятий (ЗМЗ, к примеру), которые были рассчитаны преимущественно на выпуск бензиновых двигателей. Окупаемость таких заводов была не менее 10 лет, что, естественно, отодвигало сроки дизелизации легких и средних грузовиков. Второй проблемой было отсутствие современной производственной оснастки для массового запуска сборки дизельных моторов и их комплектующих, в частности, топливных насосов высокого давления. Андрей Липгарт, легендарный конструктор отечественной вездеходной техники, еще в 1967 году призвал к покупке лицензий на современные дизели за рубежом. Во многом это объяснялось не только неспособностью качественно собирать компактные дизельные моторы, но и даже разрабатывать их. Примечателен пример МосавтоЗИЛа, конструкторы которого на протяжении десятилетия пытались создать дизель на базе карбюраторного ЗИЛ-130.

Опытный ГАЗ-3301 в Рязани

В итоге пришли к выводу, что на базе бензинового мотора создать унифицированный с ним дизельный невозможно: все-таки и допуски должны быть гораздо меньше, и нагрузки на мотор в дизеле несравнимо выше. Дошло до того, что зиловцам приходилось для экспортных модификацией закупать дизельные моторы у Leyland и Perkins. На ГАЗе ситуация была лучше: в 1967 году на «Шишигу» уже устанавливали экспериментальный НАМИ-0118 мощностью 100 л. с. Но про опыт Запада в области моторостроения никто не забывал, пристальное внимание инженеров было привлечено к немецким дизелям Deutz с воздушным охлаждением. Было даже несколько командировок в Германию на предприятие Klockner-Humboldt-Deutz AG в Ульме с целью обмена опытом.

ГАЗ-66: ОКР «Балетчик» и дизели


Опытные ГАЗ-66 с дизелями воздушного охлаждения фирмы Klockner-Humboldt-Deutz AG

ГАЗ-66: ОКР «Балетчик» и дизели

Оцените: ГАЗ-66 с эмблемой «Магирус»

В частности, было решено на моторе НАМИ использовать так называемый рабочий процесс Пишингера (который был реализован на Deutz) с объемно-пленочным смесеобразованием. Его преимуществами были уверенный холодный пуск, низкое дымление и, что очень важно, возможность работать на смеси бензина с соляркой. Купить лицензию у немцев на дизель Deutz Fh513 по разным причинам тогда не удалось, и советским инженерам пришлось самостоятельно творчески переосмысливать немецкую конструкцию. С 1972 года было построено несколько экспериментальных моторов в различных вариациях. Одной из нерешаемых проблем оказалось качество изготовления топливной аппаратуры. В итоге для опытных моторов пришлось закупать форсунки Bosch – отечественные аналоги оказались негодными. Потом боролись с дымностью моторов, с которой удалось справиться, но в итоге подскочил расход топлива. НАМИ в экспериментах не ограничивался только машинами 66-й серии – в ходе работ в середине 70-х годов моторы ставили и на гражданские заднеприводные грузовики.

ГАЗ-66: ОКР «Балетчик» и дизели

ГАЗ-66: ОКР «Балетчик» и дизели


Рядные шестицилиндровые дизели Deutz под кабиной «Шишиги»

В 1974 году в Горьком решили провести цикл испытаний немецких Deutz на целой гамме грузовиков – ГАЗ-66, -53А и -52. Также в Советском Союзе испытывали более мощные дизели этой же немецкой марки на карбюраторных «Уралах». Итоги этих испытаний стали одним из аргументов в пользу покупки крупной партий знаменитых «Магирусов» для нужд строителей Байкало-Амурской магистрали. А так как процесс разработки собственного дизеля НАМИ-0118 откровенно буксовал, было принято решение купить все-таки лицензию на рядные моторы серии FL912 для машин ГАЗа и V-образные FL413 для «Уралов». Позже в Горьком немецкий мотор переименуют в ГАЗ-542.10, расточат цилиндр до 105 мм, увеличат мощность до 125 л.с. и даже в 1978 году запустят в экспериментальную серию.

Здесь и нам пора познакомиться с новинкой того времени – перспективным грузовичком ГАЗ-3301, призванным заменить морально устаревшую «Шишигу». Парадоксальность машины в том, что она не была прямым аналогом ГАЗ-66, так как на полтонны увеличилась грузоподъемность, а масса машины — на целую тонну. В итоге разрыв между легким грузовичком УАЗ-451/451 и ГАЗ-3301 только увеличивался, и ниша в армии оставалась незанятой.

В предыдущих статьях цикла упоминалось о перспективном грузовике ГАЗ-62, который условно можно считать одним из предшественников «Шишиги». Этот грузовичок предназначался изначально для ВДВ, мог брать на борт 1100 кг и даже был принят в серийное производство. По совокупности характеристик машина лишь немногим уступала немецкому однокласснику Unimog S404, но в определенный момент она вдруг не понравилась военному руководству СССР. Как это произошло? Дело в том, что с 1960 до 1964 гг. главнокомандующим сухопутных войск был прославленный маршал Василий Иванович Чуйков, которому ГАЗ-62 на одном из показов решительно не приглянулся. Когда Чуйков спросил о возможности замены этой «недотыкомки», ему рассказали о готовящейся к производству двухтонке ГАЗ-66. На что последовало:

«Может ли автомобиль грузоподъемностью 2 тонны перевозить 1,1 тонны груза?» «Может», — ответили инженеры. — «Вот и поторопитесь с освоением ГАЗ-66!» — отрезал маршал. — «А эту «недотыкомку» срочно снять с конвейера!»

Машину, естественно, тут же убрали с завода, а вместе с ней и перспективную моноприводную «полуторку» ГАЗ-56, которая базировалась на агрегатах «недотыкомки».

И вот новый ГАЗ-3301 еще больше увеличивал разрыв в стройном ряду колесной военной техники Советской Армии. Этого требовало Министерство обороны: габариты и масса буксируемых орудий постепенно увеличивались (в среднем до 3 тонн), и «Шишиги» уже не везде хватало.

ГАЗ-3301 и проект «Балетчик»


Бескапотник ГАЗ-3301 грузоподъемностью 2,5 тонны прошел приемочные испытания в 1983-1987 годах и отличался от предшественника ГАЗ-66 увеличенным до 335 мм дорожным просветом и немного удлиненной грузовой платформой с ровным полом. Кроме этого, важным отличием был упоминаемый 125-сильный дизель, способный переваривать не только чистую солярку, но и различные смеси. Можно было заливать смесь бензина А-76 и дизельного топлива в соотношении 70% к 30%, а более высокооктановый бензин Аи-93 разбавлялся соляркой один к одному. В среднем машина расходовала всего 16 литров топлива на 100 км, что было поистине революционным прорывом для «Шишиги» — это обеспечивало запас хода в неимоверные 1300 км. Одновременно с базовой моделью в серии пошел и северный вариант с утепленной кабиной.

ГАЗ-3301

ГАЗ-66: ОКР «Балетчик» и дизели

Ранний прототип ГАЗ-3301 с кузовом от классической «Шишиги»

Сама кабина была во многом упрощенным вариантом конструкции ГАЗ-66 со всеми врожденными недостатками: теснотой, неудобным расположением рычага КПП и необходимостью откидывания кабины для обслуживания мотора и трансмиссии. Кроме этого, очевидно, никто не учел печального опыта афганского конфликта, когда бескапотные ГАЗ-66 плохо себя проявили в минной войне. На машину даже успели разработать типовой герметизированный кузов К-3301 из армированного полистирольного пенопласта, а также его низкопрофильный вариант. Но принятый на вооружение ГАЗ-3301 не пошел в войска в 1987 году, не случилось этого и в 88-м, и в 89-м. Не готово было моторное производство, а в 1990 году от преемника «Шишиги» отказалось Министерство обороны по банальной причине недостаточного финансирования. Хотя до сих пор есть версия, что все-таки здравые умы в руководстве армии поняли бесперспективность дальнейшего развития «Шишиги». А 18 августа 1992 года конвейер Горьковского автомобильного завода впервые за 60 лет остановился…

Примечательно, что с 1985 года на ГАЗе выпускали уже третье поколение ГАЗ-66-11, которое и стало последним для легендарной «Шишиги». На машину устанавливали модернизированный ЗМЗ-66-06 мощностью 120 л. с., а также новую лебедку и экранированное оборудование. Кроме этого, были карбюраторные ЗМЗ-513.10 на 125 л. с. – так получался вариант ГАЗ-66-12 с новыми шинами и грузоподъемностью до 2,3 тонны. В варианте ГАЗ-66-16 грузоподъемность увеличили до 3,5 тонны за счет задних двухскатных колес. Последнюю модель в 1990 году даже испытали в 21 НИИИ, но дальше изготовления опытной машины дело не пошло.

С развалом Советского Союза заказы на военный полноприводный грузовик упали до минимума, заводу пришлось выдумывать различные гражданские версии. Однако, как мы знаем, спасти Горьковский автозавод призваны были далеко не мирные «Шишиги», а подоспевшие очень вовремя полуторки «Газель», ставшие настоящим символом возрождения отечественного автопрома.

ГАЗ-66: ОКР «Балетчик» и дизели

Дизельный ГАЗ-66-41. На этой машине монтировался безнаддувный дизель ГАЗ-544.10 мощностью всего 85 л. с. Обратите внимание на новый кузов с ровным полом. Он достался в наследство от ГАЗ-3301

Последней попыткой реанимировать морально и технически устаревший ГАЗ-66 стал проект под шифром «Балетчик», в ходе которого Министерство обороны в 1991 году финансировало установку на машину упоминаемого дизеля воздушного охлаждения. Только вот количество цилиндров в нем уменьшили с шести до четырех – все-таки «Шишига» была на целую тонну легче перспективного и мертворожденного ГАЗ-3301. Новый мотор в безнаддувном исполнении получил имя ГАЗ-544.10 и развивал очень скромные 85 л. с. Но «Шишига» с такой силовой установкой превращалась в тихоходный трактор, поэтому разработали еще и вариант с турбиной мощностью в 130 л. с. Именно его и поставили на опытный образец грузовика с именем ГАЗ-66-11Д или ГАЗ-66-16Д (в разных источниках пишут по-разному). «Шишига» из проекта «Балетчик» могла похвастаться сиденьями от «Волги» ГАЗ-24-10, рулевой колонкой от ГАЗ-3307, что все вместе несколько улучшило ужасную эргономику рабочего места водителя. Позже было собрано несколько машин с моторами различной степени форсировки, которые прошли предварительные испытания на базе 21 НИИИ. К марту 1992 года требования к машине в большей части были выполнены и предсерийный грузовик получил окончательное имя ГАЗ-66-40. Спустя два года было построены первые три машины уже с пятиступенчатыми КПП и усиленными раздаточными коробками. Но на испытания все шло плохо – ненадежными оказались и новые дизельные моторы, и новые коробки.

На устранение замечаний ушло немало времени, и только в феврале 1995 года приступили к госиспытаниям, но скверные моторы ГАЗ-5441.10 снова все испортили – из-под головок цилиндров прорывались газы, нещадно текло масло и разрушались клапаны. Также регулярно выбивало передачи, чрезмерно изнашивались шины, а кабина грузовика оказалась дырявой — в дождь вода свободно просачивалась внутрь. Здесь в полной мере сказался крайне низкий уровень сборки техники на Горьковском автозаводе в 90-е годы, а также бракованные комплектующие от смежников. В итоге ГАЗ-66-40 требовал устранения целого ряда выявленных недостатков – так и было записано в выводах государственной комиссии. Но в 1997 году завод дизельных моторов в Горьком закрыли, опытно-конструкторское направление «Балетчик» без двигателя оказалось бессмысленным и спустя два года карбюраторный ГАЗ-66, прозванный в народе и армии «Шишигой», был снят с производства окончательно.

За сорок с небольшим лет в Нижнем Новгороде построили 965.941 экземпляр машин серии ГАЗ-66. Но концепция машины жива и по сей день, она в постоянном развитии. Однако эта уже другая история.

Как работает грузоподъемность (CCC)


Jill Fromer / iStockphoto
Когда вы загружаете такой большой автомобиль, как этот, неплохо узнать его грузоподъемность (CCC).

Большинство людей могут легко определить, когда они добавляют слишком большой вес к семейному автомобилю. Например, предположим, что вы были в местном магазине товаров для дома и покупали новую керамическую плитку. Если бы вы загрузили коробку за коробкой с керамической плиткой в ​​грузовой отсек своего малолитражного хэтчбека, вам не понадобилось бы много времени, чтобы понять, что вы перегружаете заднюю подвеску.Фактически, загрузив в машину всего несколько тяжелых коробок с плиткой, вы, вероятно, увидите, что ваш задний бампер заметно ближе к тротуару, а передний бампер так же быстро движется вверх. В этом случае очень легко установить, что ваш маленький автомобиль просто не рассчитан на такой большой вес.

Даже если у вас был пикап или внедорожник, есть большая вероятность, что вы все равно увидите аналогичные результаты. Конечно, потребовалось бы намного больше веса (в данном случае, еще несколько коробок с плиткой), чтобы задняя часть пикапа или внедорожника так утонула, потому что они рассчитаны на гораздо больший вес груза.

Теперь представьте, что вы загружаете эти коробки с плиткой в ​​массивный автомобиль для отдыха (RV). Если вы не приобрели ненормально большое количество плитки, вы даже не узнаете, что коробки с плиткой были там, если не заглянули внутрь. Причина в том, что некоторые действительно большие дома на колесах рассчитаны на большой вес.

Итак, как вы вообще сможете определить, не перегружаете ли вы жилой дом? В конце концов, в транспортных средствах для отдыха можно перевозить такие вещи, как мебель, бытовая техника, телевизоры и людей — часто много людей.Насколько это много? Короткий ответ заключается в том, что вам нужно знать грузоподъемность RV или CCC. Длинный ответ включает в себя немного простой математики и несколько определений. Вот как рассчитать грузоподъемность автофургона:

  • Начните с полной массы автомобиля (GVWR)
  • Вычтите массу автомобиля без груза (UVW).
    • UVW — это производитель предоставил измерение веса транспортного средства, которое включает в себя полный бак (или баки) топлива, охлаждающей жидкости и масла
    • 14500 фунтов (UVW)
  • Вычтите вес из номинальной массы спального места (SCWR)
    • SCWR — это еще один производитель, обеспечивающий измерение веса (максимальный вес), определяемое умножением 154 фунтов на количество мест для сна
    • 924 фунта (SCWR) (6 спальных мест x 154 фунта)
  • Вычтите вес пропанового топлива (сжиженный газ)
    • Пропан весит 4 штуки.2 фунта на галлон
    • 50,4 фунта (сжиженный газ) (12 галлонов x 4,2 фунта)
  • Вычтите вес пресной воды на борту
    • Вода весит 8,3 фунта на галлон
    • 207,5 фунтов (пресная вода) (25 галлонов x 8,3 фунта)
  • Результат — грузоподъемность (CCC) транспортного средства
    • 4318,1 фунтов (CCC) (грузоподъемность)

Важно понимать, что определение грузоподъемности, приведенное для вас здесь, является предельным весом или максимальным весом, установленным производителем транспортного средства.В целях безопасности никогда не следует превышать RV CCC.

Если вас интересует грузоподъемность вашего собственного автомобиля, производитель должен предоставить вам эти данные. Другой вариант — поиск информации в Интернете. Большинство производителей публикуют эту и другую важную информацию о транспортных средствах в Интернете.

Таблица на следующей странице также может оказаться полезной.

.

Грузоподъемность — d20PFSRD

Грузоподъемность определяет, насколько оборудование персонажа замедляет его. Обременение состоит из двух частей: обременения броней и обременения общим весом.

Обременение броней : броня персонажа определяет его максимальный бонус Ловкости к AC, штраф проверки брони, скорость и скорость бега. Если ваш персонаж не слаб или у него много снаряжения, это все, что вам нужно знать; дополнительное снаряжение, которое носит ваш персонаж, не замедлит его больше, чем броня.

Однако, если ваш персонаж слаб или у него много снаряжения, вам нужно будет рассчитать нагрузку по весу. Это наиболее важно, когда ваш персонаж пытается нести какой-нибудь тяжелый предмет.

Обременение по весу : если вы хотите определить, достаточно ли тяжелое снаряжение вашего персонажа, чтобы замедлить его больше, чем его броня, просуммируйте вес всех предметов персонажа, включая броню, оружие и снаряжение. Сравните это количество с Силой персонажа в таблице : Грузоподъемность .В зависимости от грузоподъемности персонажа, он или она может нести легкий, средний или тяжелый груз. Как и броня, нагрузка персонажа влияет на его максимальный бонус Ловкости к AC, несет штраф за проверку (который работает как штраф за проверку брони), снижает скорость персонажа и влияет на то, как быстро персонаж может бегать, как показано в Таблица: Эффекты препятствий . Средняя или тяжелая нагрузка считается средней или тяжелой броней с точки зрения способностей или навыков, ограниченных броней. Несение легкого груза не обременяет персонажа.

Если ваш персонаж носит броню, используйте худшее значение (от брони или от нагрузки) для каждой категории. Не складывайте штрафы.

Подъем и перетаскивание : Персонаж может поднимать над головой столько груза, сколько его максимальный. Максимальная нагрузка персонажа — это наибольшая величина веса, указанная для Силы персонажа в столбце тяжелой нагрузки Таблица: Грузоподъемность .

Персонаж может поднять с земли вдвое больше своего максимального груза, но он или она может только шататься с ним.При такой перегрузке персонаж теряет любой бонус Ловкости к AC и может перемещаться только на 5 футов за раунд (как действие полного раунда).

Персонаж может толкать или тащить по земле в пять раз больше его максимальной нагрузки. Благоприятные условия могут удвоить эти цифры, а плохие — уменьшить их вдвое и более.

Существа большего и меньшего размера : Цифры в таблице : Грузоподъемность указаны для двуногих существ среднего размера. Более крупное двуногое существо может нести больший вес в зависимости от своей размерной категории, а именно: Большой × 2, Огромный × 4, Гаргантюанский × 8, Колоссальный × 16.Существо меньшего размера может нести меньший вес в зависимости от своей размерной категории, а именно: Маленькое × 3/4, Крошечное × 1/2, Миниатюрное × 1/4, Прекрасное × 1/8.

Четвероногие могут нести более тяжелые грузы, чем двуногие. Умножьте значения, соответствующие показателю Силы существа из таблицы : Грузоподъемность , на соответствующий модификатор, как показано ниже: Fine × 1/4, Diminutive × 1/2, Tiny × 3/4, Small × 1, Medium × 1- 1/2, Большой × 3, Огромный × 6, Гаргантюанский × 12, Колоссальный × 24.

Огромная сила : для показателей силы, не показанных в таблице : переносимость , найдите показатель силы между 20 и 29, который имеет такое же число в разряде «единиц», что и показатель силы существа, и умножьте числа в этом ряду на 4 за каждые 10 очков Сила существа выше оценки этого ряда.

Таблица: Грузоподъемность
Оценка силы Легкая нагрузка Средняя нагрузка Тяжелая нагрузка
1 3 фунта. или менее 4–6 фунтов. 7–10 фунтов.
2 6 фунтов.или менее 7–13 фунтов. 14–20 фунтов.
3 10 фунтов. или менее 11–20 фунтов. 21–30 фунтов.
4 13 фунтов. или менее 14–26 фунтов. 27–40 фунтов.
5 16 фунтов.или менее 17–33 фунтов. 34–50 фунтов.
6 20 фунтов. или менее 21–40 фунтов. 41–60 фунтов.
7 23 фунта. или менее 24–46 фунтов. 47–70 фунтов.
8 26 фунтов.или менее 27–53 фунта. 54–80 фунтов.
9 30 фунтов. или менее 31–60 фунтов. 61–90 фунтов.
10 33 фунта. или менее 34–66 фунтов. 67–100 фунтов.
11 38 фунтов.или менее 39–76 фунтов. 77–115 фунтов.
12 43 фунта. или менее 44–86 фунтов. 87–130 фунтов.
13 50 фунтов. или менее 51–100 фунтов. 101–150 фунтов.
14 58 фунтов.или менее 59–116 фунтов. 117–175 фунтов.
15 66 фунтов. или менее 67–133 фунтов. 134–200 фунтов.
16 76 фунтов. или менее 77–153 фунтов. 154–230 фунтов.
17 86 фунтов.или менее 87–173 фунтов. 174–260 фунтов.
18 100 фунтов. или менее 101–200 фунтов. 201–300 фунтов.
19 116 фунтов. или менее 117–233 фунтов. 234–350 фунтов.
20 133 фунта.или менее 134–266 фунтов. 267–400 фунтов.
21 153 фунта. или менее 154–306 фунтов. 307–460 фунтов.
22 173 фунта. или менее 174–346 фунтов. 347–520 фунтов.
23 200 фунтов.или менее 201–400 фунтов. 401–600 фунтов.
24 233 фунта. или менее 234–466 фунтов. 467–700 фунтов.
25 266 фунтов. или менее 267–533 фунтов. 534–800 фунтов.
26 306 фунтов.или менее 307–613 фунтов. 614–920 фунтов.
27 346 фунтов. или менее 347–693 фунтов. 694–1 040 фунтов.
28 400 фунтов. или менее 401–800 фунтов. 801–1 200 фунтов.
29 466 фунтов.или менее 467–933 фунтов. 934–1 400 фунтов.
+10 × 4 × 4 × 4
Таблица: Эффекты обременения
Нагрузка Max Dex Проверить штраф Скорость Бег
(30 футов.) (20 футов)
Средний +3 –3 20 футов 15 футов × 4
Тяжелый +1 –6 20 футов 15 футов × 3

В таблице ниже приведены значения пониженной скорости для всех базовых скоростей от 5 футов до 120 футов (с шагом 5 футов).

Таблица: Броня и обременение для других базовых скоростей
Базовая скорость Пониженная скорость
5 футов 5 футов
10–15 футов 10 футов
20 футов. 15 футов
25–30 футов 20 футов
35 футов 25 футов
40–45 футов 30 футов
50 футов 35 футов
55–60 футов. 40 футов
65 футов 45 футов
70–75 футов 50 футов
80 футов 55 футов
85–90 футов 60 футов
95 фут. 65 футов.
100–105 футов 70 футов
110 футов 75 футов
115–120 фут 80 футов

Не видите встроенное содержимое выше? Открой в новом окне.


.

Максимальная влагоемкость воздуха

Максимально возможное содержание влаги в воздухе — при насыщении — зависит от температуры. В таблице ниже указано максимальное содержание влаги в кубическом метре воздуха при различных температурах:

900 30
Температура Макс.
Содержание воды
( o C ) ( o F ​​) (10 -3 кг / м 3 ) ( 10 -3 фунт / фут 3 )
-25-13 0.64 0,040
-20-4 1,05 0,066
-15 5 1,58 0,099
-10 14 2,31 0,14
-5 23 3,37 0,21
0 32 4,89 0,31
5 41 6.82 0,43
10 50 9,39 0,59
15 59 12,8 0,8
20 68 17,3 1,07
86 30,4 1,9
40 104 51,1 3,2
50 122 83.0 5,2
60 140 130 8,1

Пример — Пропускная способность по влаге в нагретом воздухе

Воздух нагревается от 20 o C до 50 o С .

  • из приведенной выше таблицы максимальное содержание влаги в воздухе при 20 o C составляет 17,3 г / м 3 и
  • максимальное содержание влаги в воздухе с температурой 50 o C составляет 83 г / м 3

Повышенную способность переносить влагу можно рассчитать как

100% ((83 г / м 3 ) — (17.3 г / м 3 )) / (17,3 г / м 3 )

= 380%

Это резкое изменение важно для объяснения того, почему нагретый воздух намного эффективнее холодного воздуха в процессах сушки .

.

не найдено — OnePetro

Американский институт нефти Американская ассоциация механиков горных пород Американское общество инженеров по технике безопасности BHR Group Конференция по технологиям управления выбросами углерода Международная конференция по нефтяным технологиям Международное общество горных механиков и горных инженеров Международное общество морских и полярных инженеров NACE International Национальная лаборатория энергетических технологий Офшорная средиземноморская конференция Конференция оффшорных технологий Журнал нефтяной промышленности Нефтяное общество Канады Группа интересов по моделированию трубопроводов Общество геофизиков-исследователей Общество инженеров-нефтяников Общество инженеров по оценке нефти Общество петрофизиков и аналитиков ГИС Общество подводных технологий Общество морских архитекторов и морских инженеров Конференция по технологиям нетрадиционных ресурсов Мировой нефтяной конгресс

Добавить

Коррозия Международный журнал оффшорной и полярной инженерии Журнал канадских нефтяных технологий Журнал нефтяных технологий Журнал парусных технологий Журнал парусных технологий Журнал судостроения Журнал судостроения и проектирования Журнал судовых исследований Журнал Общества инженеров-нефтяников Аналитик журнала Новости морских технологий и SNAME Исполнительный отчет по нефти и газу Нефтегазовые объекты Журнал нефтяной промышленности Нефтяные технологии Петрофизика Профессиональная безопасность Журнал ПРОнефть Журнал Общества инженеров-нефтяников Серия передовых технологий SPE Компьютерные приложения SPE SPE бурение и заканчивание SPE Drilling Engineering SPE экономика и менеджмент Оценка образования SPE Журнал SPE Производство и объекты SPE Производство и деятельность SPE SPE производственный инжиниринг SPE Проекты, объекты и строительство SPE Разработка месторождения SPE Оценка и проектирование пластов Таланты и технологии Транзакции AIME Путь впереди

Добавить

10-й Конгресс ISRM 10-я Североамериканская конференция по многофазной технологии 10-й Мировой нефтяной конгресс 11-й Конгресс ISRM 11-й Мировой нефтяной конгресс 11-я Североамериканская конференция по технологии многофазного производства 12-й Конгресс ISRM 12-я Международная конференция по технологии многофазного производства 12-й Мировой нефтяной конгресс 13-й Международный конгресс механиков горных пород ISRM 13-я Международная конференция по многофазности

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
