Самосвал ГАЗ-3307: технические характеристики, габаритные размеры, цена

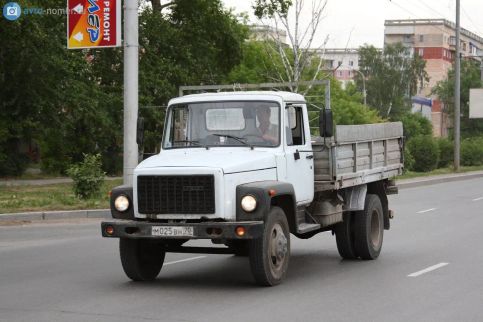

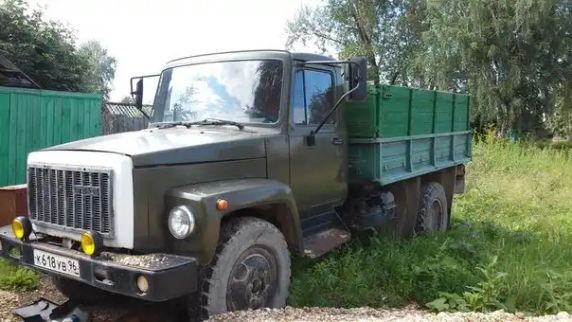

Самосвал ГАЗ-3307 принадлежит к четвертому семейству среднетоннажных автомобилей Горьковского завода. Бортовой ГАЗ-3307 выпускался с 1989 года. В 1994 году он был заменен на ГАЗ-3309 с дизельным двигателем. Автомобиль стал первым представителем четвертого поколения грузовой техники изготовителя.
Самосвал ГАЗ-3307: история
Руководство Горьковского завода осознало необходимость перемен в устройстве техники в 80-х годах. С этого времени началась разработка автомобилей, преимущественно унифицированных с моделями третьего поколения, но более производительных и мощных. Благодаря фактической передаче основных узлов от одного поколения техники к другому, удалось снизить стоимость ремонта, запасных частей и межсервисного обслуживания машин.
Отвечая требованиям времени, ГАЗ-3307 предложил пользователю просторную двухместную кабину с вентиляцией и отоплением. В конце 1989 года было налажено серийное производство модели 3307 с заводским двигателем ЗМЗ и колесной формулой 4х2.
Самосвал ГАЗ-3307: технические характеристики
По мнению экспертов и пользователей, автомобили модели ГАЗ-3307 имеют немало недостатков. Конструкция подвески делает движение по плохим дорогам практически невозможным. Сальник коленвала подвержен протеканию, а мотор не может похвалиться экономичностью. Тем не менее, для своего времени ГАЗ-3307 стал приемлемой разработкой, что позволило технике удерживать позиции в течение нескольких лет. Позднее, в 2008 году, машина снова была выпущена с конвейера.
Двигатель 2008-го года
Автомобили новой линейки четвертого поколения ГАЗ получили карбюраторные моторы ЗМЗ-5321.10. Восьмицилиндровый четырехтактный бензиновый двигатель отличался V-образным расположением цилиндров, что позволило добиться высокой выходной мощности. Агрегат охлаждался жидкостной системой и оснащался дополнительной системой рециркуляции отработанных газов.
При максимальной частоте вращения коленвала 3200-3400 об/мин силовой агрегат выдавал 124 л.с./91,2 кВт мощности. Максимальный крутящий момент колебался в пределах 3000-3400 Нм. Почти пятилитровый мотор потреблял 240 г/л.с.*ч топлива. Допускалось использование бензина марок АИ-76 и АИ-80. При условии дополнительной регулировки двигатель мог работать на топливе с 92 октановым числом.
Прочие характеристики
В дополнение к силовому агрегату на ГАЗ-3307 использовалась механическая пятиступенчатая коробка передач синхронизированного типа. Передняя и задняя подвеска имели рессорную конструкцию. На передней оси устанавливались гидравлические амортизаторы.
Рабочая двухконтурная тормозная система снабжалась гидравлическим приводом для облегчения торможения. На передней и задней оси использовались барабанные тормозные механизмы. Автомобиль мог развивать скорость до 90 км/ч максимум, причем предел от 0 до 80 км/ч он преодолевал за 64 секунды.
Габаритные размеры
- длина — 6330 мм;
- ширина — 2330 мм;
- высота по крыше кабины — 2350 мм;
- колесная база — 3770 мм;
- дорожный просвет — 347 мм под балкой передней оси/265 мм под задним мостом;
- колея передних колес — 1700 мм;
- колея задних колес — 1560 мм;
- длина грузовой платформы — 3490 мм;
- ширина грузовой платформы — 2170 мм;
- высота грузовой платформы — 510 мм;
- грузоподъемность — 4,5 тонны;
- снаряженная масса — 3200 кг;
- полная масса — 7850 кг.
Получите выгодное предложение от прямых поставщиков:
Вам будет интересно
устройство и принцип работы opex.ru
Array
(
[DATE_ACTIVE_FROM] => 31.03.2020 10:30:00
[~DATE_ACTIVE_FROM] => 31.03.2020 10:30:00
[ID] => 509149023
[~ID] => 509149023
[NAME] => Газ 3307 двигатель: устройство и принцип работы
[~NAME] => Газ 3307 двигатель: устройство и принцип работы
[IBLOCK_ID] => 33
[~IBLOCK_ID] => 33
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[DETAIL_TEXT] =>
Среди отечественных грузовых транспортных средств особенно сильно выделяется автомобиль ГАЗ-3307.
Особенностью машины является наличие в конструкции мощного двигателя, признанного одним из самых надежных и долговечных. Стоит подробнее рассмотреть, что представляет собой силовой агрегат и какие у него есть особенности.
Об автомобиле
Впервые автомобиль был выпущен в 2008 году. На тот момент в конструкции транспортного средства был установлен современный карбюраторный двигатель с повышенными мощностными показателями.
В 2012 году спрос на данную модификацию автомобиля заметно упал, и производство было приостановлено. Объяснялось такое поведение появлением на рынке габаритных транспортных средств более современных аналогов как отечественного, так зарубежного производства.
Спустя пару лет выпуск ГАЗ-3307 был восстановлен, однако на свет появились другие модификации знаменитой модели. Производители внесли ряд изменений, частью которых стали видоизмененные двигатели. Сегодня машина относится к 4-му поколению моделей знаменитого завода.
Технические характеристики ГАЗ-3307
Перед тем, как приступить к изучению двигателей подобной модели грузового автомобиля, следует рассмотреть подробнее конструкцию машины, а также ее технические характеристики:
- грузоподъемность – 4.5 т;
- максимальная скорость передвижения авто – 90 км/ч;
- объем емкости для топлива – 105 л.
Вес снаряженного автомобиля составляет 3,2 тонны, при внушительных нагрузках этот показатель способен вырасти до 7,85 тонн. Автомобиль не отличается высокой скоростью передвижения, но за счет особенностей, которые предусмотрели производители, считается одним из самых лучших для транспортировки небольших грузов в условиях бездорожья.
Трансмиссия
Второй момент, на который стоит обратить внимание. В моделях ГАЗ используют разные коробки передач, тип которых напрямую связан с видом используемого двигателя. Бензиновые моторы сопровождали коробки с 4 ступенями.
Дизельные двигатели идут в комплекте с МКПП, обеспечивающей 5 скоростей. Для переключения скоростей производители предусмотрели сухое сцепление, оборудованное гидравлическим приводом.
Подвеска
Конструкция подвески считается зависимой. Внутри нее находятся рессоры, оборудованные амортизаторами. Последние расположены на передних колесах. Задние колеса для обеспечения длительной эксплуатации обеспечены стандартными рессорами, концы которых устанавливают в специальные подушки из резинового материала.
ГАЗ-3307 – заднеприводный автомобиль. В движение его приводят спаренные колеса. Однако стоит отметить, что по мере модификации модели была усовершенствована подвеска. Теперь автомобиль движется по дорогам увереннее.
Руль
Преимущество системы рулевого управления грузовика в том, что она очень проста. С ней разберется даже не самый опытный владелец транспортного средства.
В системе имеется гидравлический усилитель, который можно встретить на многих грузовых машинах. Основа узла – червячный механизм, посредством работы которого и происходит управление движением.
Тормоза
Тормозная система признана одним из самых надежных узлов конструкции грузовика. К преимуществам относят:
- повышенную эффективность, доказанную небольшим тормозным путем авто;
- наличие двух контуров, обеспечивающих остановку автомобиля даже в случае отказа одного из них
- использование барабанных механизмов для более надежного торможения.
Педаль тормоза при малейшем нажатии мгновенно передает сигнал в систему, за счет чего удается организовать своевременную остановку автомобиля.
Плюсы и минусы автомобиля
Автомобиль ГАЗ-3307 имеет множество плюсов, благодаря которым ему удалось завоевать популярность на рынке грузовых транспортных средств. К основным достоинствам машины относят:
- хорошую проходимость;
- увеличенный дорожный просвет;
- наличие комплектующих в свободном доступе;
- надежную работу тормозной системы;
- небольшие габариты.
Также владельцам подобного авто нравится большая кабина и набор различных модификаций машины. Но не обошлось и без недостатков, повлиявших на спрос. В первую очередь, необходимо отметить небольшую грузоподъемность и повышенный расход топлива. Оба этих параметра делают грузовик невыгодным в экономическом плане, когда речь заходит о коммерческих целях использования автомобиля.
Второй минус заключается в отсутствии гидравлической системы, из-за чего снижается управляемость транспортным средствам и ухудшается его маневренность. Наконец, владельцы авто относят к недостаткам скромное техническое оснащение и шум коробки передач.
О двигателе
Автомобиль ГАЗ-3307 за время выпуска комплектовали различными моделями силовых агрегатов. Такой подход позволил подобрать соответствующий двигатель к каждой модификации транспортного средства.
Производители выпускают следующие виды моторов:
- инжекторные;
- карбюраторные;
- дизельные.
Примечательно, что тип двигателей менялся в зависимости от года выпуска транспортного средства. Каждый агрегат стоит рассмотреть подробнее.
Карбюраторные
Наиболее востребованным двигателем, используемым на данном транспортном средстве, является ЗМЗ-5231.10. В конструкции мотора предусмотрено 8 цилиндров и система жидкого охлаждения, предотвращающая перегрев устройства при возникновении больших нагрузок.
Основные характеристики мотора:
- вес – 2,75 т;
- объем – 4,67 л;
- топливо – А-76, АИ-80.
Ключевая особенность силового агрегата – возможность совершенствования системы зажигания, которой стремятся воспользоваться многие водители. Данный тип двигателей – востребованный на грузовых автомобилях.
Инжекторные
Впервые подобные моторы были использованы в 2016 году. Устройства относят к V-образному типу. Объем совпадает с тем, который был указан в карбюраторных версиях двигателей.
Максимальный вес достигает 3,275 т.
Дизельные двигатели
В первую очередь. необходимо отметить, что дизельные разновидности агрегатов многочисленны. Существует три модификации моторов на ГАЗ-3307, и у каждого свои плюсы и минусы.
Первым выпущенным двигателем стал турбированный дизельный агрегат ММЗ Д-245.7Е4. Преимущество устройства в наличии системы охлаждения. Объем составляет 4,75 л, а мощность достигает показателя в 125 л.с. Максимальный вес агрегата – 430 кг.
Вторым мотором стал ЯМЗ-5344, конструкция которого также включает 4 цилиндра. Показатель мощности лежит в пределах 134 л.с., а общий объем составляет 4,4 л. Впервые двигатель стали использовать в 2013 году. Сейчас его можно встретить на многих грузовых автомобилях.
Современная модель силовых устройств – ЯМЗ-53443. Его выпустили в 2016 году. Особенность мотора – улучшенная мощность, показатель которой достигает 146 л.с. При этом объем агрегата не изменился.
Обслуживание и неисправности
Для обеспечения надежной эксплуатации транспортного средства ГАЗ-3307 рекомендуется регулярно выполнять техническое обслуживание двигателя. Особенно актуально, когда речь заходит о дизельных агрегатах, установленных в некоторых моделях.
Проверка состояния мотора проводится каждые 15 тыс. км пробега. В процессе обслуживания рекомендуется проводить замену:
- моторного масла;
- фильтра смазки грубой и тонкой очистки;
- топливные фильтрующие элементы.
Многие автовладельцы задаются вопросом, в каком количестве необходимо заливать масло в отсек. Согласно информации, прописанной в технической документации, этот показатель составляет 5,5-6 литров в зависимости от типа используемого двигателя.
В случае наличия на транспортном средстве газобаллонной установки необходимо сократить время проведения технического обслуживания. В этой ситуации потребуется проводить осмотр и надлежащие работы по замене устройств и элементов каждые 12 тыс.
км пробега. То же самое касается случаев, когда в автомобиле установлен бензиновый двигатель.
В процессе эксплуатации транспортного средства возникают различные неполадки. Особенно распространенной является выход из строя топливных насосов высокого давления. Объясняется это тем, что далеко не всегда удается найти топливо высокого качества.
Помимо поломки насоса, топливо вызывает загрязнение форсунок. В результате владельцу авто требуется организовать элементам конструкции более тщательный уход и обслуживание. Нередко возникает необходимость замены.
Третья по распространенности поломка – это выход из строя карбюратора. При возникновении подобной проблемы рекомендуется как можно быстрее приступить к ее решению. В противном случае карбюратор зальет цилиндры, что приведет к полной поломке двигателя.
Наконец, вечная проблема ГАЗ-3307 – поломка термостата. Возникает она из-за непродолжительного срока службы устройства и высоких нагрузок, с которыми ему приходится сталкиваться.
Поломка приводит к перегреву двигателя, что заметно приближает необходимость проведения капитального ремонта.
Починку двигателя можно осуществить самостоятельно, если проблема не сильно серьезная. При полном выходе из строя силового агрегата рекомендуется обратиться за помощью специалистов.
Ремонт двигателей
В грузовиках ГАЗ-3307 моторы отличаются повышенными показателями надежности и качества. Поэтому большинство моторов почти не нуждаются в регулярном обслуживании и частом ремонте, что радует многих владельцев подобных транспортных средств.
При возникновении небольших неисправностей починку двигателя можно выполнить самостоятельно. Преимущество силовых агрегатов, используемых в ГАЗ-3307, заключается в том. что их комплектующие всегда в наличии.
Капитальный ремонт
В процессе эксплуатации транспортного средства возникают различные проблемы. Одна из них – выход из строя двигателя, который не смог справиться с повышенными нагрузками.
В этом случае потребуется капитальный ремонт агрегата, способный вернуть его в работоспособное состояние.
Провести ремонт можно самостоятельно, если придерживаться установленной пошаговой последовательности. Она подразумевает выполнение следующих этапов:
- Сначала необходимо демонтировать силовой агрегат, промыть его и разобрать на отдельные элементы или узлы.
- Второй шаг заключается в определении изношенных или деформированных деталей.
- После этого владельцу авто следует отремонтировать блок цилиндров, в котором чаще всего обнаруживаются различные неисправности.
- Следующий этап – ремонт коленвала, чистка масляной системы. Стоит отметить, что если степень износа комплектующих велика, то их лучше заменить новыми.
- Далее необходимо заменить все элементы, на которых во время осмотра были обнаружены деформации.
- Когда замена будет выполнена, нужно будет собрать агрегат, установив новые комплектующие.
- Предпоследний этап подразумевает регулировку положения клапанов и проверку работоспособности двигателя посредством обкатки. Последнее выполняется с помощью стенда.
Наконец, владельцу авто останется только установить двигатель в транспортное средство и проверить его работоспособность. Перед тем, как запускать мотор, рекомендуется дополнительно осмотреть целостность системы охлаждения.
Частичный ремонт
Если при осмотре двигателя не были обнаружены серьезные поломки, можно провести так называемый частичный ремонт. Он позволит устранить небольшое количество неисправностей, которые удалось заметить во время проведения диагностики.
В основном частичный ремонт проводят для починки следующих элементов:
- цилиндрических блоков;
- впускных и выпускных клапанов;
- колец.
При обнаружении сильных повреждений следует выполнить замену элементов.
Одна из распространенных поломок двигателя – это неисправность насоса, отвечающего за перекачку масла.
Устранение проблемы подразумевает необходимость проведения замены устройства. Процедура не вызовет никаких трудностей, поэтому выполнить ее можно самостоятельно.
Когда все ремонтные работы будут закончены, следует проверить работоспособность двигателя. Если он продолжит демонстрировать нестабильную работу или издавать неприятные и настораживающие звуки, следует обратиться за диагностикой в специализированный центр.
Автомобиль ГАЗ-3307 признан надежным транспортным средством, выпущенным отечественным производителем. Грузовик подходит как для транспортировки грузов, так для работы в сельских местностях или в суровых условиях, где невозможно использовать легковые автомобили. Машина не может развить высокую скорость, однако почти не нуждается ремонте.
