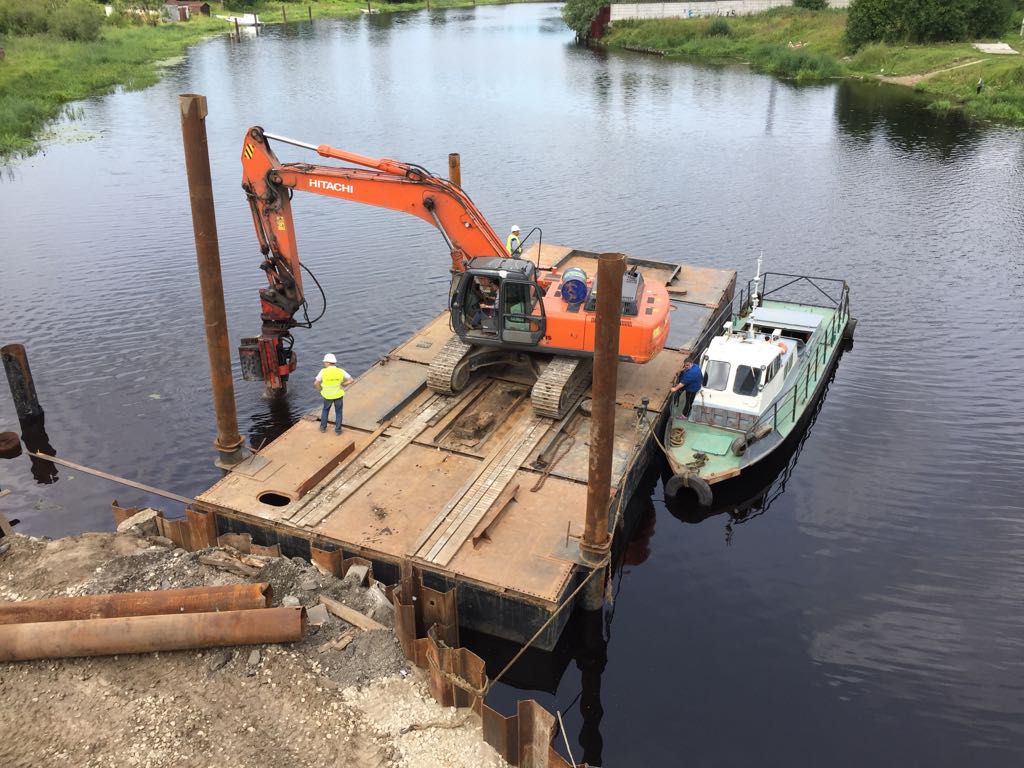

Экскаватор на понтоне: Понтоны для работы на открытой воде

Великолепный и хорошо продуманный плавающий понтон экскаватор Local After-Sales Service

О продукте и поставщиках:

Когда вам нужно поднять большое количество почвы, a. плавающий понтон экскаватор является обязательным элементом на вашем сайте вакансий. плавающий понтон экскаватор - это популярные землеройные машины с ковшом, рукоятью, вращающейся кабиной и подвижными гусеницами. Эти компоненты обеспечивают превосходную мощность копания и мобильность, позволяя этому тяжелому оборудованию выполнять различные функции, от рытья траншей и раскалывания ям до подъема мусора и выемки шахт. На Alibaba.com вы найдете выдающиеся результаты. плавающий понтон экскаватор по доступным ценам.
Существуют разные типы. плавающий понтон экскаватор подходит для различных целей. Машины меньшего размера выполняют функции копания и бурения, а машины большего размера. плавающий понтон экскаватор есть разные инструменты для тяжелых проектов.  При покупке. плавающий понтон экскаватор, вам нужно будет принять во внимание его размер, скорость и условия работы, например количество места и типы почвы.
На Alibaba.com вы найдете инновационный и высокотехнологичный. плавающий понтон экскаватор производится известными мировыми экспертами. Эти потрясающие. плавающий понтон экскаватор играют ключевую роль в урбанизации ландшафта, помогая заложить прочный фундамент строительства. На этой платформе вы найдете широкий спектр больших, средних и мини. плавающий понтон экскаватор подходит для множества приложений, охватывающих различные отрасли, такие как дороги, горнодобывающая промышленность, инфраструктура, железные дороги, городская инфраструктура, недвижимость и т. д.
На Alibaba.com вы гарантированно найди лучшее. плавающий понтон экскаватор и предлагает в соответствии с вашим бюджетом. Либо как индивидуальный покупатель, либо как оптовый торговец, стремящийся купить лучшую работу.  плавающий понтон экскаватор оптом, вы гарантированно получаете лучшую цену при покупке этих продуктов.

ПЕРЕОБОРУДОВАНИЕ В АМФИБИЙНЫЙ ЭКСКАВАТОР — Амфибийные земснаряды от DRAGFLOW

В отличии от серийных амфибийных земснарядов класса DRAGFLOW DRM, для тех заказчиков, которые лимитированы объёмом инвестиций, или если нужен короткий срок поставки, мы можем предложить переоборудование стандартного экскаватора в амфибийный экскаватор (или так называемый экскаватор-амфибия). Такой экскаватор-амфибия способен выполнять работы как в условиях твёрдого грунта, так и перемещаться по вязким грунтам, болотам, акваториям позволяя значительно расширить области применения обычного экскаватора и объём исполняемых гидротехнических работ.

Амфибийный экскаватор нашел свое незаменимое преимущество и оказался полезен при всех работах, связанных с выемкой грунта, ландшафтными, гидротехническими работами, экологическими работами по предотвращению эрозии грунтов, углубление водных путей и речных дельт, обслуживанием и очисткой рек, озер, береговых линий, водоемов, шламовых отстойников.

В линейке сборных амфибийных экскаваторов представлено 6 моделей, отличающихся по типу экскаватора (и соответственно по весу экскаватора), на базе которого он функционирует.

Амфибийный экскаватор отличается от стандартного экскаватора тем, что вместо обычного гусеничного шасси на нем смонтированы специальные понтоны с шасси, обеспечивающие движение,  плавучесть и остойчивость. Каждый понтон разделен на

три водонепроницаемые секции, и каждая секция имеет отдельный люк для доступа с внешней стороны во внутрь при проведении необходимого обслуживания и контроля. Каждый понтон, как показано на рисунке, имеет специальную конструкцию для крепления  в случае необходимости дополнительного понтона,  и если потребуется — фиксирующих заколов (или так называемых «аутригеров» — spuds (анг.)). Дополнительные понтоны и заколы обеспечивают улучшенную плавучесть и остойчивость, что позволяет создать условия для замены стандартной рабочей стрелы экскаватора на сверхдлинную (улучшающую эксплуатационные возможности сборного амфибийного экскаватора).
Движение амфибийного экскаватора обеспечивают мультисинхронные гидравлические двигатели, приводящие в движение гусеничные шасси каждого понтона.

В качестве дополнительного оборудования, для обеспечения хода по свободной акватории (на болотистой местности они нужны), по требованию заказчика в комплекте к понтонам могут поставляться движители (гребные винты — по одному на каждый боковой понтон). (См. на фото ниже. — вид движителя с задней стороны).

---

Полный комплект оборудования для модернизации обычного экскаватора в сборный амфибиный земснаряд легко может быть доставлен

двумя траками или двумя 40 футовыми контейнерами (при морской доставке в любую точку мира).

---

Экскаватор-амфибия оснащен функциональной гидравлической системой изменяющей расстояние между гусеницами, что незаменимо во время транспортировки.

Монтаж оборудования относительно прост и занимает

не более 3 часов при работе четырёх подготовленных специалистов и при наличии крана и  монтажного инструмента. Никаких специализированных инструментов для монтажа не требуется.

---

По всем вопросам получения консультации по выбору и приобретению оборудования звоните по телефонам +7 (812) 642-55-30,
+7 (812) 985-76-52, пишите нам на e-mail: [email protected]

Мы можем переоборудовать Ваш экскаватор под амфибийный земснаряд или поставить уже готовый, а так же осуществляем прямые поставки погружных износостойких насосов и земснарядов от производителя DRAGFLOW S.R.L. по всей территории России, Белоруссии и Казахстана.

Задать вопрос:

Floating Excavators — Плавающие мини экскаваторы

описание:

К сожалению, наши водоемы зарастают стеной камыша, водорослями, разной растительностью. Дно часто покрыто илом, летом возникают неприятные ощущения при входе в озеро или реку. Водоемы обрастают различным мусором, зарастают растительностью, вода течет медленнее.

В такой реальности был создан плавающий мини экскаватор с кузовом FED — мультифункциональная очистительная установка, которая быстро и эффективно исправит ситуацию в водоемах, изменит их до неузнаваемости, не нанесет вреда экосистеме.

Наша плавающая установка имеет одну особенную черту — небольшие габариты и большая мобильность. Это позволяет выполнять очистительные, строительные, монтажные и транспортировочные работы там, где другие не могут этого сделать, либо такие работы очень дороги.

Уникальные конструктивные характеристики нашей техники позволяют выполнять работы, которые считались невозможными, или были экономически нецелесообразными.

На данный момент Вы можете найти в продаже две модели эффективного очистительного сооружения — плавающего мини экскаватора с кузовом, это FED25 и FED50.

Плавающий мини экскаватор с кузовом FED составляет понтон, состоящий из трех секций с установленным на него мини экскаватором и кузов. С1999 года FED многократно усовершенствовался и активно применялся в сотнях очистительных и других проектах. Мини экскаватор полностью поворачивается вокруг своей оси, что позволяет беспрепятственно грузить извлеченную из/из-под воды массу и грузить ее в собственный кузов, на берег, либо другое необходимое место.

Модель FED25 может копать на глубине до 2,2м и загрузить себе в кузов до 2500 кг.
Модель FED50 может копать на глубине до 3,1м и загрузить себе в кузов до 5000 кг.

Наша плавающая очистительная установка FED является многофункциональной. В зависимости от выполняемых работ ее можно использовать с различным навесным оборудованием:

• ковш для копания
• ковш планировочный
• решетка (грабли) для сбора водоролей и мусора
• гидромолот и др.

Выполняемые работы

• углубление дна копанием
• использование в золотодобывающей промышленносте
• очистка водоемов от мусора
• уборка водорослей и камыша с корневой системой
• постройка островов
• рытье траншей и каналов в заболоченной местности
• рытье траншей и каналов под водой
• создание прудов в заболоченной местности
• извлечение со дна мусора и обломков стволов деревьев
• добыча со дна полезных ископаемых
• планирование откосов берега с воды
• проведение берегоукрепительных работ с воды
• установка шпунтовых ограждений с воды
• возведение грунтовых дамб
• перевозка по воде извлекаемого из воды материала от места добычи к месту разгрузки
• перевозка по воде и разгрузка строительного материала в водоем



Преимущества

• многофункциональность, простота и практичность
• высокий показатель ROI — возврат инвестиций
• очень дешевая эксплуатация
• возможность грузить в свой кузов и транспортировать к месту разгрузки извлеченную из воды массу
• стандартные габариты позволяют транспортировать плавающий экскаватор любым транспортом: например эвакуатором с манипулятором
• возможность использования разного навесного оборудоватия
• возможность самостоятельно входить в водоем
• вход в водоем в густонаселенных пунктах
• экономичность: на 10 часов работы требуется всего 7 литров топлива
• модели постоянно улучшались с 1999 года.
• гарантия 12 месяцев



Техничесние характеристики FED25

 Общие данные

• Глубина копания — 2200 мм
• Грузоподъемность — 2500 кг
• Обьем кузова — 1,32 м3
• Двигатель KIPOR (Yanmar type) — 9 л.с.
• Время цикла при работе в кузов — 13 сек
• Перерабатывает 20-40 м3 за смену
• Возможность установки колес

Базовая комплектация

• Трёхсекционный понтон грузоподъёмностью 2500 кг.
• Понтоны оборудованы герметическими люками для доступа к внутреннему пространству.
• Полноповоротный экскаватор с ковшом ёмкостью 0,05 м³
• Двигатель дизельный с воздушным охлаждением KIPOR с ручным запуском
• Кузов ёмкостью 1,3 м³
• Трубчатые якоря-заколы с ручными лебёдками-подъёмникам

Дополнительная комплектация

• Решётка для уборки водорослей и плавающего мусора 1200х880 мм
• Комплект колёс для передвижения установки по твёрдому грунту 4 шт.
• Противовандальные защитные обвесы на двигательный отсек
• Лодочный двигатель
• Легкосъёмный тент над местом оператора
• Кабина оператора
• Отопитель кабины оператора
• Спец. заказ

Габариты в режиме работы длина — 5000 мм ширина — 2800 мм Габариты во время транспортировки длина — 5500 мм ширина — 1900 мм высота — 1900 мм вес — 2300 кг



  Техничесние характеристики FED50

Общие данные

• Глубина копания — 3100 мм
• Грузоподъемность — 5000 кг
• Обьем кузова — 1,32 м3
• Двигатель KIPOR (Yanmar type) — 9 л. с.
• Время цикла при работе в кузов — 13 сек

Базовая комплектация

• Трёхсекционный понтон грузоподъёмностью 5000 кг.
• Понтоны оборудованы герметическими люками для доступа к внутреннему пространству.
• Полноповоротный экскаватор с ковшом ёмкостью 0,05 м³
• Двигатель дизельный с воздушным охлаждением KIPOR с ручным запуском
• Кузов ёмкостью 1,3 м³
• Трубчатые якоря-заколы с ручными лебёдками-подъёмникам


Дополнительная комплектация:

• Решётка для уборки водорослей и плавающего мусора 1200х880 мм
• Противовандальные защитные обвесы на двигательный отсек
• Лодочный двигатель
• Легкосъёмный тент над местом оператора
• Кабина оператора
• Отопитель кабины оператора
• Спец. заказ

Габариты в режиме работы длина — 5000 мм ширина — 2800 мм Габариты во время транспортировки длина — 5500 мм ширина — 1900 мм высота — 1900 мм вес — 2300 кг



Понтоны для экскаватора — СПЕЦТЕХНОЦЕНТР

ООО «СПЕЦТЕХНОЦЕНТР» предлагает новые понтоны для экскаваторов весом от 16 до 35 тонн.

Купить понтоны для экскаватора, получить консультацию менеджера и коммерческое предложение можно, позвонив по контактному номеру: +38(098)103-44-14.

Понтонно-гусеничная ходовая система (понтоны) — это вспомогательное плавстредство, которое устанавливается вместо стандартных поворотных гусеничных платформ экскаватора для работы в тех местах, где другие машины применить невозможно или нецелесообразно (болотистых местностях, близ рек, озер, водоемов). Экскаватор на понтонах может без проблем двигаться по болоту, плыть по воде и работать на глубине в полтора — два метра, главное, чтобы понтон касался дна, именно по этой причине они получили название «экскаватор-амфибия».

Понтонно-гусеничные ходовые системы, предлагаемые компанией ООО «СПЕЦТЕХНОЦЕНТР» изготавливаются из высокопрочной судовой стали. Сложный технологический процесс включает в себя следующие переходы: резка стали на заготовки, сваривание заготовок роботизированным сварочным аппаратом, пескоструйная обработка конструкции, трехслойное покрытие конструкции судовой эпоксидной смолой, и на финальном этапе покрывается специальной композитной полимерной краской. Как результат, понтоны, по своей антикоррозийной стойкости, не уступают морским судам.

ООО «СПЕЦТЕХНОЦЕНТР» предоставляет полную гарантию и необходимое обслуживания для оборудования в соответствии с регламентами завода-производителя.

Наши специалисты помогут Вам подобрать понтоны под Вашу модель экскаватора, достаточно позвонить по контактному номеру телефона: +38(098)103-44-14, или заказать звонок через форму обратного звонка.

Плавающий экскаватор, цена 1720416.42 грн

Понтоны (шасси) для экскаваторов.
Экскаваторы-амфибии способны выполнить практически все работы на воде и в условиях болотистой местности: укрепление береговой линии, дноуглубительные работы, очистка дна и строительных котлованов, мелиоративные работы, засыпка песка под градирни, осушение заболоченных участков.
Стальные понтоны для экскаватора подходят для экскаваторов типа : Caterpillar, Hitachi, JCB, Volvo, Komatsu, Kobelco, Daewoo, Doosan. Вы можете легко изменить свой обычный экскаватор на понтонный заменив шасси. По Вашему техническому заданию Мы можем изготовить понтоны, именно под Ваш экскаватор (необходимо предоставить размеры центральной поворотной платформы).
Инновационная конструкция ходовой части позволяет втягивать каждый понтон с помощью гидравлической системы и оставлять минимальный след, что особенно часто применяется при перевозках наземным транспортом на низкорамных прицепах. При выдвинутых понтонах обеспечивается дополнительная устойчивость, необходимая при производстве работ. Понтоны оснащены 2-мя герметичными переборками с 3-мя водонепроницаемыми отсеками. В каждом отсеке имеется люк для удобства доступа в целях осмотра и профилактического обслуживания.
Поставка понтонов для экскаваторов различной грузоподъемности от 6-45 тон. Изготовление понтонов под модель Вашего экскаватора.

Экскаватор-амфибия/болотоход специально предназначен для перемещения по болотистой местности и мягкому грунту, а в качестве дополнительной меры обеспечения безопасности способен держаться на воде. Машина полностью самоходная и, по сути, представляет собой вездеход, при этом требуется минимальное количество вспомогательного транспортного или подъемного оборудования.



Модель	150PU
Размер понтонов	6500 x 1500 x 1850 mm
Размер ходовой части понтонов	6500 x 4500 x 1850 mm
Давление на грунт	0.124 kg/cm2
Плавучесть	25 Ton
Гидромотор хода	DOOSAN TM40



Цена понтонов (склад покупателя) – 58 000 долл. США с НДС

Цена заколов – 14 000 долл. США с НДС

Цена рукояти и стрелы (удлиненные) 12 + ковш 0,33 м³ ― 13200 долл. США с НДС

Условия оплаты ― оговариваются

Гарантия – 1 год

в комплекте поставки:

1) понтонная ходовая часть (левая, правая сторона) с всеми гидролиниями и моторами хода

2) центральная платформа в сборе с поперечными балками

3) комплект клапан-распределителя (для доп. гидролинии на управление раздвижением понтонов

4) педаль в сборе с необходимыми аксессуарами (для управления раздвижением понтонов)

5) ящик с инструментами, необходимыми для проведения сервиса на месте

6) мануалы по сборке, эксплуатации и сервису

С уважением и надеждой на сотрудничество менеджер по продажам Евгений

Дноуглубительные системы и различная амфибийная спецтехника

Здравствуйте, Сергей Эдуардович. Мы знаем, что ваша Компания ООО «ГраффТ» занимается Дноуглубительными системами и различной амфибийной спецтехникой. Это очень необычные и красивые механизмы, встречающиеся достаточно редко среди строительных машин. Мы перешерстили интернет, но не нашли ответов на интересующие нас вопросы. В связи с этим захотели разобраться с Вашей помощью в особенностях конструкций болотных экскаваторов. Итак, позвольте начать с первого вопроса:

От чего работает гидропривод ходовой части (движение гусениц, раздвижение понтонов, выдвижение дополнительных понтонов и свай) — от базового двигателя экскаватора?

—  Гидропривод ходовой части работает так же, как и на обычном экскаваторе – от базового двигателя экскаватора. Гидромоторы гидропривода ставятся как правило более мощные, так как понтонная ходовая более тяжелая по сравнению с обычным экскаватором. Например, базовый 20 т. Экскаватор Komatsu РС200 становится 30 тонным с понтонной ходовой.  Дополнительные понтоны НЕ ВЫДВИГАЮТСЯ, как вы сказали, они крепятся к основным понтонам, что повышает плавучесть и устойчивость амфибии на воде, но и существенно прибавляет вес техники. Это еще раз подтверждает целесообразность установки более мощных гидромоторов.  Закольные сваи, расположенные как правило на дополнительных понтонах, так же запитываются от основного двигателя экскаватора и так же имеют гидравлическую систему закалывания. Для этого основной привод прерывается и поток отдается системе закалывания. Гидрозаколы могут иметь разную систему опускания и поднятия свай (закалывания): с помощью гидроцилиндров, зубчатая передача (шестерня-гребенка), зубчато роликовая, блочно тросовая.

Как защищены наиболее ответственные узлы и детали экскаватора от воды (в том числе, соленой), если экскаватор преимущественно предназначен для работы в воде?

— Ни один экскаватор-амфибия не предназначен для работы исключительно в воде. Все они созданы для работы на болоте, поэтому это именно болотная техника или экскаваторы для работы на слабонесущих грунтах. Работы на воде – это одна из крайних возможностей экскаваторов амфибий. Причем не совсем на воде, а на мелководье, где и нужны дополнительные понтоны. Глубина мелководья определяется длиной гидрозаколов. Как правило это 4-5 метров от зеркала воды. Так как в качестве головной части используются обычные экскаваторные надстройки известных брендов: Komatsu, Caterpillar, Doosan, Hitachi, Hyundai, Liebherr, и т.д., то никакой защиты от воды они не имеют. В случае опрокидывания экскаватора в воде, двигатель  и другие части могут пострадать. Работая на болоте или на мелководье, экскаваторная надстройка находится выше уровня воды, поэтому не страдает от её присутствия. Все рассказы о какой-то глобальной защите это просто маркетинговый ход компаний продавцов. Защищают понтонную ходовую, а именно металл из которого изготовлен понтон. Но и эта мера больше маркетинговая чем реально необходимая. Для этого понтон покрывают мастикой и антикоррозийной краской. Еще могут декларироваться стали из которых изготавливают понтоны, которые подвержены меньшей коррозии. Как правило это конструкционные стали, как западный бренд может декларироваться сталь CorTen, которая используется для строительства мостов и покрывается оксидной пленкой, препятствуя дальнейшему глубокому проникновению коррозии (из этой стали как правило делаются мосты или опоры мостов). Но из конструкционных сталей делают корабли и преимущество более дорогих марок стали не бесспорное, так как кроме атмосферостойкости, важны и другие показатели, такие как ударостойкость, сопротивляемость и текучесть.

Какой уклон может преодолевать понтонный экскаватор?

— Понтонные экскаваторы могут преодолевать уклон 30-35 градусов. По факту бывает и круче, это зависит от веса амфибии, мощности и расположения гидромоторов, опыта машиниста, использование рабочего оборудования экскаватора для преодоления уклона…

Может ли экскаватор выполнять землеройные работы находясь в плавучем состоянии? Или он работает только тогда, когда под ним есть дно (в том числе, если он установлен на сваи)?

— Экскаватор-амфибия НЕ МОЖЕТ выполнять землеройные работы находясь в плавучем состоянии. Попытка проделать такое может привести к опрокидыванию. В отдельных случаях можно выполнять работы имея дополнительные понтоны и не используя гидрозаколы, но это возможно в случаях «легких» экскаваторных работ и при отсутствии водяного течения. Экскаватор амфибия любого бренда осуществляет землеройные и другие работы опираясь на грунт (слабонесущий грунт – болото).  На мелководье, после того как амфибия «всплыла», необходимы дополнительные понтоны с гидрозаколами.  Глубина с которой всплывает амфибия индивидуальна от бренда и от массы и величины понтонов.   Глубина мелководья, на которой может работать амфибия зависит от длины гидрозаколов.  В редких случаях, при очень больших дополнительных понтонах возможно работать на плаву, но для этого необходимо зафиксировать амфибию с помощью дополнительных средств. Как правило такой метод используется для работ с доп. оборудованием (землесос).

Может ли клиент самостоятельно оснастить свой экскаватор понтонами, если он приобретет их отдельно?

— Клиент может самостоятельно оснастить свой экскаватор понтонами, если он обладает необходимой квалификацией и осуществляет эту процедуру с нашей консультацией.

Разные производители указывают различную предельную глубину водоема для работы понтонного экскаватора. Как правило, без дополнительного оборудования — это 1,5-2 м. Некоторые указывают, что работа с понтонами возможна на глубине до 9 м (получается, что в этом случае экскаватор работает полностью на плаву?), со сваями — до 4 м. Есть какие-то общие рекомендации по предельным глубинам, на которых можно применять понтонные экскаваторы, или все зависит от конкретной марки и модели экскаватора?

— Глубина 1.5 – 2 метра указывается ВСЕМИ производителями без исключения с поправкой в ту или иную сторону.  Этот показатель работы амфибии на слабонесущем грунте или не мелководье. Предельная глубина зависит  от размера понтона, а значит и размера самой амфибии.  Например, самый маленький экскаватор- амфибия в линейке производителей будет работать до 1.2 метра, а самый большой до 1.8 – 2 м.

— Следующий уровень глубин – это глубины на которых работает амфибия с ДОПОЛНИТЕЛЬНЫМИ ПОНТОНАМИ. Это и есть глубины 4-5м. До 9 метров это уже сложные эксклюзивные модификации. Как правило их декларируют в качестве маркетингового хода. В реальности я не знаю о поставке таких экскаваторов амфибий в Россию.  Вообще 4-5 метров это хороший предел, для работ подобной техники.  Если необходимо большая глубина, то возрастает сила воздействия на сваю, так как удлиняется рычаг. Значит свая будет загибаться, сворачиваться, выворачивать замок на дополнительном понтоне. Следовательно, эти узлы будут нуждаться в серьезной модернизации: увеличение размеров дополнительных понтонов, увеличение толщины, а значит и массы заколов (свай), увеличение мощности замков свай и в конечном счете увеличение количества этих самых заколов.  Например, в обычной конструкции предусмотрено 2 сваи, а при больших глубинах необходимо увеличить их до 4х.

К тому же для работы на таких глубинах, в 9 метров есть другой вид техники – земснаряд.

Таким образом глубины на которых используются экскаваторы –амфибии одинаковы для всех производителей, они не зависят от марки и модели экскаватора.

Возможно ли применение какого-либо рабочего оборудования на понтонном экскаваторе кроме землеройного ковша?

— Кроме ковша на амфибии можно применять любое навесное оборудование устойчивое к воздействию воды: землесос, гидромолот, вибропогружатель, гидроножници и т. д.

Как осуществляется транспортировка экскаватора — в собранном виде, или с демонтированными понтонами?

— У всех производителей существует 2 варианта транспортировки экскаваторов-амфибий.

1-я версия это отсоединение понтонно-гусеничной ходовой и транспортировка отдельно головной части и понтонных частей. Разобранная таким образом, техника укладывается в транспортный габарит. Процесс сборки — разборки занимает в среднем от 1 до 3 часов, в зависимости от опыта и квалификации персонала.

2-я версия — это сдвижение понтонной ходовой и транспонировка в таком состоянии техники целиком. Эта техника дороже из-за своей дополнительной опции: гидроцилиндров между понтонами на сдвижение-раздвижение ходовой, следовательно, более капризна и подвержена поломкам. (чем сложнее, тем капризнее). Так как вес техники значительный, поверхность не всегда ровная, длина понтонов тоже значительная (около 9 метров в среднем), то по пути приходится загребать грунт, коряги. . и т.д…. Такое превышающее усилие может приводить к перегрузке гидроцилиндров и излишнему силовому воздействию на платформу и как следствие к поломке.  Однако это не относится к крупным амфибиям, для которых комплектация механизмом сдвижения избыточна, так как техника в любом случае не будет уложена в транспортный габарит. Так что это опция малых и средних модификаций амфибий. Но даже у средних амфибий минимальная ширина при сдвинутых шасси составит 3.5 м. при транспортном габарите 2.5м. Т.е мы попадаем только в габарит трала. При этом как правило, для сохранения объема воздуха внутри понтонов обеспечивающего плавучесть техники меняют геометрию конструкции. Понтоны с системой сдвижение делают уже и длиннее. Но при увеличении длины понтона увеличивается рычаг воздействия на центральную часть. Что со временем приводит к разбалтыванию, понтоны начинают «вихлять ластами».

Наш вывод: чем проще конструкция, тем надежнее.

Из какого материала выполнена ходовая часть экскаватора: понтоны, гусеницы, детали привода гусениц?

— Все детали понтонной ходовой выполнены из стали. Исключение составляют траки. Они могут быть стальными, полимерными, алюминиевыми.

Возможно, вы хотите что-то еще добавить об особенностях конструкции своих экскаваторов-амфибий (в первую очередь, интересны инженерные решения, не применяемые у других производителей аналогичной техники)?

— К сожалению, все наши Ноу Хау становятся со временем известны на рынке и тут же воспроизводятся компаниями конкурентами. Даже сам факт продажи экскаваторов- амфибий на территории России — это наше новшество – компании ГраффТ. Это легко проверить, посмотрев кто раньше всех начал говорить об этой продукции, рекламировать ее на территории СНГ. Мы более 2х лет продвигали это на Российский рынок, не сделав ни одной продажи. Всех интересовал опыт поставки такой техники, где в РОССИИ она себя зарекомендовала, а надежна ли она, а почему такая дорогая по сравнению с обычным экскаватором и т.д…. Естественно мы были первыми и ответ был что нигде. Вы будете первыми! Очень сложно было найти первых. Крупные компании просили дать такую технику на испытания, например Сургутнефтегаз. И мы сделали это совместно с компанией Комекмашинери.  Поставили Экскаватор-амфибию с верхней частью Komatsu PC200-8. В итоге, когда наше новшество стало популярным, появились конкуренты.

Наши амфибии конечно всегда впереди, мы модернизируем узлы и агрегаты наших амфибий, но со временем и другие компании начинают использовать внедренные нами улучшения.

Например, мы использовали более 1 гидромотора на понтон. Это позволило увеличить проходимость техники и увеличить срок службы цепи. Увеличили размеры ролика, для увеличения срока службы ходовой, модернизировали систему натяжения цепи, систему гидрораспределения, внедрили возможность системы управления из кабины всеми процессами и т.д..

В интернете я нашел информацию о немногих производителях понтонных экскаваторов — SWAMPKING, EIK, Waterking, Amphimaster. Могли бы Вы подсказать еще каких-то производителей такой техники?

-Вы нашли информацию о той технике, которую поставляли мы, компания ГраффТ. Соответственно и продвигали эти бренды на Российский рынок, потому то они и стали известны.

Мы начали с Waterking, затем EIK, Amphimaster, затем поставили SWAMPKING. Существуют достаточное количество брендов, например, Фины: Big Float он же REMU, США: WILCO, Frog, Канада: Kori, Голландия Bell и т.д… В настоящий момент их достаточно много и наши сотрудники и я лично бывали на большинстве заводов изготовителях амфибийной техники. Ряд брендов я все же не стану называть, чтобы не делать им рекламу. К тому же качество производимой продукции очень разнится и не всегда соответствует уровню требований наших условий эксплуатации. Потому Наши инженеры совместно с зарубежными партнерами постоянно работают над совершенствованием плавающих Экскаваторов Амфибий, грузовиков амфибий и другой водно-болотной техники.

Один из достаточно хорошо проработанных брендов мы считаем SWAMPKING.

 Год назад мы представили новинку Aquaflhex  (Аквафлекс).

С чем было связано появление новой техники и в чем ее особенность? Дело в том, что для сборки амфибии требуется Кран, грузоподъемностью не менее 40 т. Конечно для средних по весу амфибий высококвалифицированные специалисты приспосабливаются обходиться 32 тонным краном или двумя кранами, но в таком случае они осознано идут на риск. Амфибия работает на болоте, значит сборку надо производить в таком не очень удачном месте для крановой установки. Крановщик привык работать с твердым грунтом на ровной поверхности в широком пространстве, а тут тяжелые условия по фиксации самой крановой установки, не говоря о последующей работе по сборке-разборке амфибии. Далее не у всех организаций есть кран, ведь компания выполняет экскаваторные и подобные работы, а значит кран не нужен. Значит для сборки и разборки амфибии потребуется либо покупать его, либо привлекать в качестве аренды, а это достаточно дорого. К тому же если Экскаватор-амфибия будет работать на месторождении, то потребуется еще и пропуск на кран и на крановщика, что может занять несколько дней, так как личность крановщика будет проверяться службой безопасности, ведь месторождения – это стратегические объекты. А вдруг крановщик заболеет за это время? Тогда потребуется либо ждать его выздоровления, либо начинать все сначала и оформлять пропуск на другого. В общем крановая установка на болоте – это дополнительная сложность.

Зная это мы и создали амфибию, которая сама себя разбирает и собирает без крана. К тому же уникальность этой амфибии в том, что она может самостоятельно менять наши понтонные шасси на обычные. Ведь не всегда приходится работать в болоте, да и зимой на понтонах нельзя трудиться, можно испортить амфибийную ходовую.

Поэтому Aquaflhex – это решение для компаний, которые решают несколько задач с приобретением данной спецтехники.

1. Получают и амфибию, и обычный экскаватор в одном лице. Вернее, один экскаватор с двумя шасси, понтонно-гусеничным и обычным для работ в стандартном режиме.
2. Экономят на крановой установке и на крановщике как отдельном специалисте.
3. Амфибия сама сгрузит себя с трала, и сама себя соберет и наоборот.
4. Для монтажа плавающего экскаватора потребуется 1 помощник, им может быть водитель трала, который привез амфибию. Заметим, что тралов требуется 2, значит в потенциале есть 2 помощника. В экстренной ситуации и сам экскаваторщик справится с установкой понтонов и разгрузкой техники с трала, для этого требуется опыт и хорошая квалификация.

Сейчас мы выходим на рынок с новейшей разработкой AquaTrack  (Акватрак).

Это новинка этого 2017 года. Принципиально новая понтонно-гусеничная ходовая. С ней плавающим экскаваторам не страшны ни зима ни лето, ни вода ни суша, ни длительные пробеги. Это действительно прорыв для плавающих экскаваторов амфибий.  Основой этой ходовой являются стандартные катки и цепи, но в новой конструкции. Благодаря этому болотный экскаватор становится очень выносливым.

В отличие от предыдущих моделей амфибий, он сможет преодолевать большие расстояния без поломки понтонов и частей ходовой. Так как в данной конструкции нет элементов, трущихся о поверхность понтона, то плавающий экскаватор становится универсальным средством для круглогодичной работы с длительным сроком службы цепей и катков.

Это был последний вопрос. Благодарим вас, Сергей Эдуардович, за подробные профессиональные ответы. Желаем ООО «ГраффТ» дальнейшего успешного бизнеса в России и Странах бывшего СССР.

тел.: +7 (499) 130-31-83, (916) 660-59-99

e-mail: [email protected]

www.grafft.ru

Waterking WK150

Гидравлическая система WK-150
Система электронного управления	e-POS (Electronic Power Optimizing System) позволяtn оптимизировать работу механизмов при любых условиях работы и минимизировать расход топлива.
Система e-EPOS соединена с электронным управлением двигателя через блок передачи данных для отптимизированного распределения работы двигателя и гидравлики	Гидравлическая система обеспечивает независимую или комбинированную работу механизмов
Две скорости движения обеспечивают одновременно повышенный крутящий момент или высокую скорость передвижения	Cross-sensing насос для уменьшения расхода топлива
Система автозамедления	Два режима управления, два режима мощности
Кнопочное управление потоком во вспомогательном контуре оборудования	Компьютерное управление мощности насоса
Главные насосы
2 аксиальных поршневых насоса с регулируемым рабочим объемом	Максимальный поток: 2 x 114 l/min
Шестеренчатый насос с максимальным потоком: 27,75 l/min
Обратные клапаны
Обычный режим работы	330 kg/cm2 (324 bar)
Режим повышеной мощности	350 kg/cm2 (343 bar)
Движение	330 kg/cm2 (324 bar)
Вращение	245 kg/cm2 (240 bar)
Гидравлические цилиндры
Штоки и корпуса гидроцилиндров изготовлены из высокопрочной стали	Амартизационные механизмы встроены в каждый гидроцилиндр для обеспечения плавной работы и продления срока службы гидроцилиндров.
Количество гидроцилиндров, диаметр и ход штока
Стрела 2шт 110 x 75 x 1.085 mm	Рукоять шт1 115 x 80 x 1.108 mm
Ковш 1шт 100 x 70 x 900 mm
Поворотный механизм
Аксиальный поршневой насос с двуступенчатой планетарной передачей,используется для поворота башни	Повышенное поворотное усилие уменьшает время поворота
Внутренний механизм из индукционно закаленной стали	Внутренний механизм и главные шестерни погружены в масляную ванну
Поворотный  стоночный тормоз активируется с помощью пружины и растормаживается гидравлически
Скорость поворота от 0 до 10,7 об/мин
Стрела и ковш
Удлиненная стрела 11,5 м (с учетом ковша)	ковш 400 литров
Окружающая среда
Уровень шума соответствует правилам защиты окружающей среды (динамические величины)
Уровень шума 101 dB(A) (2000/14/EC)	Уровень шума в кабине 71 dB(A) (ISO 6396)
Заправочные емкости
Топливный бак 280 литров	Система охлаждения (Емкость радиатора)  20 литров
Моторное масло 25 литров	Поворотный привод 3,8 литра
Исполнительные приводы 3 литра (каждый)	Гидравлический бак 150 литров
Рабочий привод
Каждый трак приводится в движение независимым аксиально поршневым мотором через планетарную передачу	Два рычага с педалями управления гарантируют плавное движение
Скорость движения (быстро/медленно)  3,7/ 2 км/ч	Максимальная  сила тяги  7. 300 / 11.800 kgf
Максимальный уклон 35° / 70 %
Шасси
Длина шасси 7,27м	Ширина 1,5м
Толщина стали 4,5,6 и 8мм толщина каркаса	2 понтона с гидравлическим приводом
Doosan 21 Т силовой агрегат	2 соединительных трубопровода
1 рама	Анти коррозионная окраска для соленой воды (экстра сильная)
2 приводные цепи траков	Давление на грунт 0,125 г\см3

AMPHIBIOUS EXCAVATOR: экскаватор-болотоход

Экскаватор-амфибия

– экскаватор-болотоход: Транспортеры-амфибии были специально разработаны для работы в болотистой местности и в дельтах рек. Транспортеры состоят из шасси и верхней конструкции с кабиной, двигателем и платформой.

Машина может быть изготовлена ​​на заказ в соответствии с вашими потребностями. Структура также взаимозаменяема. Транспортеры многофункциональны и могут использоваться для самых разных целей. В том числе:

• Пассажирский транспорт
• Транспорт оборудования e.г. буровые платформы
• Самосвал для наземного транспорта
• Возможность переоборудования в экскаватор-амфибию

Ходовая часть транспортеров такая же, как и у экскаваторов-амфибий. Транспортер обладает большой тягой и способен извлекаться из русла рек, а понтоны обладают достаточной плавучестью и низким сжатием грунта.

Экскаватор-амфибия — болотный экскаватор

Плавающий экскаватор

Экскаваторы-амфибии легко транспортировать.Преимущество экскаваторов с регулируемой ходовой частью в том, что их можно транспортировать за один раз. Понтоны можно выдвигать и втягивать.

Поливальные машины весом более 15 тонн больше не регулируются. Этот выбор был сделан для усиления платформ и понтонов, используемых на более тяжелых машинах. Ведь их не нужно втягивать.

Несмотря на фиксированную ходовую часть, транспортировка более эффективна, чем с регулируемой ходовой частью. Регулируемые экскаваторы более высокого класса превышают транспортные габариты.Это означает, что необходимо запрашивать специальное разрешение, которое излишне задерживает транспорт и делает его дорогим. Экскаваторы-амфибии можно собрать и разобрать в течение полутора часов.

Машины весом 20 тонн и более почти всегда используются в крупных проектах. Это почти полностью сводит на нет преимущества регулируемой ходовой части.

Транспортер-амфибия: Верхнюю конструкцию можно перевозить отдельно от ходовой части. Сборка и разборка может быть осуществлена ​​в течение часа.Машина также соответствует транспортным нормам по высоте, ширине и длине.

Экскаватор-амфибия – экскаватор-болотоход

Гусеничная лопата-амфибия

промышленное применение экскаваторов-амфибий

• Работы по расчистке и рекультивации земель в горнодобывающих районах, плантациях и заболоченных территориях.
• Углубление и расширение каналов и русел рек.
• Обваловка зданий, защита от наводнений и мелиорация земель.
• Стены для строительства прудов с рыбой и креветками, а также прудов для очистки сточных вод горнодобывающей промышленности.
• Расчистка русел рек и водохранилищ.
• Рытье траншей для установки нефтегазовых трубопроводов в заболоченной и заболоченной среде.
• Транспортировка и устранение препятствий в районе оползней и землетрясений.
• Строительство ирригационных насыпей на рисовых полях и плантациях.
• Строительство водно-болотных угодий.

Экскаватор-амфибия – болотный экскаватор

Болотный экскаватор

Некоторые промышленные применения экскаватора-амфибии

Дноуглубительные работы часто направлены на поддержание или увеличение глубины судоходных каналов, якорных стоянок или причальных площадок для обеспечения безопасного прохода лодок и судов.Судам требуется определенное количество воды, чтобы плавать и не касаться дна. Эта глубина воды со временем продолжает увеличиваться по мере развертывания все более и более крупных кораблей. Поскольку массивные корабли перевозят основную часть товаров, ввозимых в страну, дноуглубительные работы играют жизненно важную роль в экономике страны.

Экскаватор-амфибия – болотный экскаватор

Процесс дноуглубительных работ

Водные пути бывают разных форм, и некоторые из них просто невозможны для работы с обычными экскаваторами.Экскаваторы-амфибии специально разработаны для работы в таких суровых условиях на глубине до 2 метров. Экскаваторы-амфибии могут быть оснащены гидравлическим землесосным насосом, который может перекачивать ил со дна водотока на большое расстояние разгрузки до 500 метров.

Экскаватор-амфибия

Глубокие земляные работы и проходка туннелей в мягком грунте

Экскаваторы-амфибии

лучше всего подходят для работы внутри помещений, где часто встречается мягкий грунт. Экскаваторы оснащены поплавками, предотвращающими их застревание в торфяных грунтах. Расчистку пиломатериалов на мягком грунте можно выполнить с помощью экскаваторов-амфибий.

Экскаватор-амфибия

Строительство береговой линии

В связи с усиливающимися погодными изменениями и часто непредсказуемыми наводнениями экскаваторы-амфибии часто используются для укрепления береговой линии для предотвращения наводнений. Дамбы вдоль русел рек можно легко построить с помощью понтонных экскаваторов.

Углубление русла реки

Дельты рек часто требуют постоянного удаления ила и углубления. Болотные багги предназначены для выполнения таких работ по углублению рек.Устья рек требуют планового углубления, так как при запущенном состоянии случаются наводнения.

Экскаватор-амфибия

Ландшафтные услуги

Болотные экскаваторы все чаще используются для озеленения территорий, расположенных вблизи русел рек и береговой линии. Экскаваторы-амфибии должны использоваться, потому что обычные экскаваторы могут легко соскользнуть и погрузиться в мягкую почву и застрять.

Строительство дорог

Автомагистрали проходят по разным грунтам.В строительстве, а также там, где есть заболоченные и заболоченные участки земли, экскаватор-амфибия может быть легко развернут для работы на мягком грунте. Он также используется для выкапывания пней, оставленных под землей.

Разведка нефти

Поскольку зависимость человечества от ископаемой нефти возрастает, поиск большего количества черного золота требует поиска в отдаленных районах, для чего часто требуются специальные машины. Экскаваторы-амфибии нашли применение для перевозки людей и оборудования в эти районы.Преимущество понтонных стационарных экскаваторов заключается в том, что они очень мобильны.

Понтонный экскаватор

Понтонный экскаватор или экскаватор-амфибия — это тип экскаватора, который может выполнять дноуглубительные работы на плаву на мелководье. Экскаватор-амфибия лучше приспособлен для удаления илистой глины, расчистки заиленных траншей, работы на болотах и ​​на мелководье, чем традиционные земснаряды на баржах.

Экскаватор-амфибия может передвигаться или работать в воде, поскольку гусеничное шасси плавает на герметичных понтонах.Он может раскачиваться или даже переворачиваться при копании без опоры под ним. Он перемещается с помощью резервуара плавучести в форме лодки с двойным корпусом. Редуктор приводит в движение гусеничную цепь, обеспечивая свободное и плавное движение. Его верхняя конструкция представляет собой модифицированный экскаватор, обеспечивающий полное вращение на 360° и работу с гидравликой.

Амфибийное шасси

Машины были разработаны для работы в зонах с плохой несущей способностью. Ходовая часть спроектирована и построена таким образом, чтобы обеспечить максимальную плавучесть и низкое давление на грунт.Низкое давление на грунт гарантирует, что поверхность будет иметь ограниченный ущерб.

Помимо этого, экскаватор-амфибия может быть изготовлен с новой или бывшей в употреблении верхней конструкцией по выбору. Также можно приобрести только ходовую часть (она состоит из двух понтонов и монтажной рамы).

Все машины долговечны, безопасны и доказали свою надежность. Экскаваторы-амфибии эффективны и имеют прочную конструкцию. Ходовая часть изготовлена ​​из стали Cor-Ten, а нижние пластины и защитные накладки изготовлены из стали Hardox.Критические части машины защищены, чтобы гарантировать, что они не могут быть повреждены при использовании машины.

Верхняя конструкция размещается в центре машины. Преимуществом этого является то, что машина имеет рабочий диапазон 360 градусов и что машину можно настроить и оснастить дополнительными опциями, такими как дополнительный топливный бак. Оснащенная мощными ходовыми двигателями ходовая часть обладает высокой тяговой силой.

Экскаваторы-амфибии могут использоваться как на суше, так и на воде.Это означает, что можно легко пересечь болота, рвы, озера и другие водные пути.

Понтонный экскаватор

Экскаваторы-амфибии могут быть оснащены дополнительными понтонами. Понтоны обеспечивают дополнительную устойчивость и плавучесть экскаватора-амфибии. Добавляя к машине понтоны, можно работать в воде глубиной от 4 до 6 метров.

Дополнительные понтоны изготавливаются в соответствии с выбранной моделью ходовой части. Понтоны очень длинные, высокие и широкие для дополнительной плавучести.

Опорные стойки имеют размеры 20 x 20 – 30 x 30 см и благодаря своему прочному внешнему виду обеспечивают устойчивость машины и могут использовать большее усилие во время работы. Опорные стойки предназначены для прохождения через понтон, а не для установки сзади. Это делает всю конструкцию машины и понтонов прочнее.

Понтоны имеют встроенные ступеньки для облегчения доступа в кабину. Ступени и палуба дополнительных понтонов покрыты противоскользящим покрытием.Система соединения проста в использовании и благодаря нескольким замкам

Что такое гидравлический экскаватор?

в чем разница между экскаватором и экскаватором-амфибией?

Экскаваторы

— это тяжелая строительная техника, корпус которой оснащен кабиной, стрелой, ковшом и ковшом. Дом представляет собой вращающуюся платформу, опирающуюся на ходовую часть с гусеничной системой. Оператор управляет аппаратом из кабины. Стрела соединена с домом, а к ее концу прикреплена палка, известная как ковш, обеспечивающая достаточное усилие копания, чтобы протащить ковш через землю.Ведра бывают разных размеров и форм для выполнения различных функций.

Доступно множество других навесных приспособлений, которые можно использовать с экскаватором для различных операций, таких как, например, резка, дробление или бурение.

Гидравлическое дноуглубительное оборудование

Экскаваторы-амфибии — это тип экскаваторов, предназначенных для дноуглубительных работ на мелководье. Они лучше оснащены своей понтонной ходовой частью для работы на болотах / заболоченных территориях, для которых традиционные земснаряды на баржах плохо приспособлены.Земснаряды на баржах лучше подходят для более глубоких пресных водоемов.

Экскаваторы-амфибии

спроектированы таким образом, чтобы их шасси были максимально устойчивыми и изготовлены из самых надежных и современных компонентов. Каждая ходовая часть изготавливается в соответствии со спецификациями навесного оборудования для обеспечения наименьшего давления на грунт, наилучшей маневренности и максимально возможной плавучести.

Экскаватор-амфибия

Что такое дноуглубительные работы?

Дноуглубительные работы — это удаление отложений и мусора со дна озер, рек, гаваней и других водоемов.Это обычная необходимость в водных путях по всему миру, потому что осаждение — естественный процесс вымывания песка и ила вниз по течению — постепенно заполняет каналы и гавани.

Каковы преимущества дноуглубительных работ?

Дноуглубительные работы имеют следующие преимущества: Расширение и углубление: Дноуглубительные работы могут быть важным процессом для коммерческого судоходства. Удаление осадка может поддерживать соответствующую ширину и глубину для обеспечения безопасного беспрепятственного прохода грузовых судов, перевозящих нефть, сырье и другие товары первой необходимости.

Чем вредны дноуглубительные работы?

Отложения могут задушить водоросли, которые являются основным источником пищи для дюгоней и морских черепах, и повредить кораллы. Некоторые активисты хотят, чтобы дноуглубительные работы были полностью запрещены, обвиняя их в выбросе токсичных химикатов, увеличении мутности воды и выбросе вредных металлов по всей пищевой цепочке.

Зачем нужны дноуглубительные работы в порту?

В судоходстве дноуглубительные работы обычно проводятся для увеличения глубины русла или порта для обеспечения надлежащего просвета дна, улучшения судоходства, а иногда также в мелиоративных целях (для извлечения материала и его последующего использования на суше или при строительстве порта).

Самый читаемый

Подробнее об этой истории

Экскаватор гидравлический

: марки и модели, характеристики, вместимость ковша, как эксплуатировать строительную машину, виды и модели. Строительный кран

Задолго до того, как здание или любое сооружение будет возведено, подрядчик по раскопкам усердно работает. Но какова роль подрядчика по раскопкам?

Вязкость Экскаватор-амфибия Понтоны. замена. Звездочки Башмаки Сталь.).. Модули ходовой части

Основные размеры и характеристики
Амфибийное шасси
	Макс.Длина гусеницы:	9,40 м	31 фут
	Длина гусеницы на земле:	5,25 м	17 футов
	Длина задней верхней части конструкции:	2,18 м	7 футов
	Общая длина:	12,32 м	40 футов
	Высота стрелы:	2.90 м	10 футов
	Противовес Зазор:	1,75 м	6 футов
	Габаритная ширина, мин/макс:	4,22/ 5,32 м	14/17 футов
	(выдвигается наружу)
	Ширина ходовой части, мин/макс:	3. 95 / 5,05 м	13/17 футов
	Ширина колеи, мин./макс.:	2,50 / 3,60 м	8/12 футов
	Ширина шипа гусеницы:	1,45 м	5 футов
	Мин. Дорожный просвет:	1,07 м	4 фута
	Высота гусеницы:	1.61 м	5 футов
	Габаритная высота кабины:	3,45 м	11 футов
	Общая ширина верхней конструкции:	2,50 м	8 футов
	Макс. Высота среза:	12,50 м	41 фут
	Макс. Высота загрузки:	8.50 м	28 футов
	Рекомендуемый охват:	12,00 м	39 футов
	Макс. Глубина копания спереди:	7,50 м	25 футов
	Макс. Глубина копания сбоку:	5,90 м	19 футов
	Емкость ковша:	0.40 куб.м	0,52 кубических ярда
Система мультисинхронного привода
	Запатентованная конструкция мультисинхронного приводного двигателя.
	Двигатели установлены спереди и сзади каждого понтона.
	Он обеспечивает превосходную мощность слежения по сравнению с конструкцией с одним двигателем. Аналогичная концепция, которая применяется к
	Полноприводная система полного привода 4×4 наземного транспортного средства.
	Болотистая местность не обязательно плоская, и можно будет реализовать весь потенциал при трекинге по неровной и высокой
	по раскисшим грунтам.
Гидравлические выдвижные и выдвижные понтоны
	Выдвижение и складывание понтонов «на лету».
	В полностью выдвинутом состоянии обеспечивает дополнительную устойчивость, необходимую в зависимости от ситуации.
	Обеспечивает гибкость узкой ширины колеи при полном втягивании, когда возникает необходимость.
	Предназначен для облегчения наземной транспортировки всей машины на прицепе, когда понтоны полностью убраны.
	Более высокая окупаемость за счет долгосрочной экономии рабочей силы, аренды крана и других логистических затрат.
	Гидравлические выдвижные понтоны входят в стандартную комплектацию амфибийных машин грузоподъемностью 12 тонн и ниже.
Негидравлический выдвижной
	Для конструкции без гидравлического выдвижения предусмотрено 2 отдельных положения стопорных штифтов для каждого понтона в горизонтальном положении
	монтажные балки.
	Пользователи могут выбрать желаемую общую ширину колеи в процессе установки.
Проектирование и строительство понтона
	Каждый понтон имеет 2 переборки с 3 водонепроницаемыми отсеками, которые герметичны.
	Понтон спроектирован с достаточным водоизмещением с применением принципа Архимеда, чтобы обеспечить полное
	может плавать на воде в целях безопасности.
	Каждый понтон оснащен люками для легкого доступа внутрь для обслуживания и ремонта.
Дополнительные понтоны и опоры
	Дополнительные понтоны могут быть добавлены с каждой стороны для повышения устойчивости при работе на более глубокой воде.
	Сваи, прикрепленные к дополнительным понтонам, помогают преодолеть эффект плавучести, обеспечивают дополнительную устойчивость и
	улучшенная работоспособность.
	спроектированы и построены с учетом возможности добавления в будущем дополнительных понтонов и системы опор.
	Перспективный дизайн.
Гусеничная цепь
	Гусеничная цепь изготовлена ​​из высококачественной стали, импортируемой из Европы.
	Гусеничная цепь, являющаяся одним из наиболее важных компонентов, требует высокого уровня точности и согласованности в
	производственный процесс.
	Каждая пластина звена гусеницы вырезается лазером с ЧПУ с максимальной точностью в соответствии с высочайшими стандартами.
	Башмак гусеницы поддерживается 2-мя или 3-мя звеньями гусеничной цепи, что обеспечивает равномерное тяговое усилие и
	превосходное распределение веса по каждому башмаку гусеницы.
	Прочные звездочки, ролики и штифты изготовлены из закаленной стали, что снижает частоту
	и дорогостоящее время простоя.
	Ролики перемещаются по полосе из износостойкого стального листа (Hardox), предотвращают преждевременный износ
	понтонов.
	Каждый ролик имеет встроенную втулку (красного цвета).Втулка защищает и продлевает срок службы
	гусеничная цепь.
Сменные звездочки
	обрабатываются с высокой точностью.
	Индукционная закалка для долговечности.
	Каждая звездочка привинчена к оси, которую можно легко заменить по отдельности.
	Процесс замены прост, и гарантируется идеальное выравнивание.
	Для приварных звездочек конкурентов замена намного более утомительна, сложна и затратна.
Башмак гусеницы
	изготовлены из стали.
	гораздо более пластична, чем алюминий, и имеет более широкий разброс между пределом текучести и пределом текучести
	прочность на растяжение.
	Ключевым явным преимуществом стали перед алюминием является то, что она менее склонна к растрескиванию.
	Используемые башмаки стальных гусениц имеют типичный предел прочности на растяжение 69 600 фунтов на кв. дюйм (480 МПа) и предел текучести 40 600
	фунтов на квадратный дюйм (280 МПа).
	Конкуренты, которые использовали алюминиевые башмаки гусениц 6061-T6, имеют типичную прочность на растяжение около 42 000 фунтов на квадратный дюйм (290
	МПа) и пределом текучести около 35 000 фунтов на квадратный дюйм (241 МПа).
	Башмак гусеницы имеет усиленную коробчатую конструкцию, повышающую плавучесть.
	Большая площадь прилегающей поверхности обеспечивает лучшее сцепление на мягком грунте и более высокую эффективность, когда
	«гребля» в воде.
Модульная конструкция
	Процессы сборки и разборки могут быть выполнены менее чем за 3 часа при наличии надлежащего оборудования
	инструменты и кран.
	Для сборки и разборки не требуются специальные инструменты.
	Предназначен для легкой транспортировки на низкорамном прицепе.
	и навесное оборудование предназначены для установки в 40-футовый контейнер.
	Все данные на этих страницах даны добросовестно и считаются точными, но не заявлено и не подразумевается никаких гарантий точности, полноты или соответствия назначению.Цены могут быть изменены без предварительного уведомления.

%PDF-1.7 % 1 0 объект >/OCGs[ 309 0 R 14 0 R 25 0 R 310 0 R 29 0 R 311 0 R 312 0 R 313 0 R 314 0 R 315 0 R 316 0 R ]>>/OpenAction 319 0 R /Outlines 320 0 R /PageLayout/TwoPageLeft/PageMode/FullScreen/ViewerPreferences>>> эндообъект 4 0 объект >/ColorSpace>/ExtGState>/Font>/XObject>>>/Contents 13 0 R /ArtBox[ 0 0 612 792]/BleedBox[ 0 0 612 792]/Group 50 0 R /Tabs/W/TrimBox[ 0 0 612 792]/Родитель 2 0 R >> эндообъект 5 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 51 0 R /ArtBox[ 0 0 1224 792]/BleedBox[ 0 0 1224 792]/Tabs/W/TrimBox[ 0 0 1224 792]/Parent 2 0 Р >> эндообъект 6 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 64 0 R /ArtBox[ 0 0 1224 792]/BleedBox[ 0 0 1224 792]/Group 50 0 R /Tabs/W/TrimBox[ 0 0 1224 792]/родительский 2 0 R >> эндообъект 7 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 155 0 R /ArtBox[ 0 0 1224 792]/BleedBox[ 0 0 1224 792]/Tabs/W/TrimBox[ 0 0 1224 792]/Parent 2 0 Р >> эндообъект 8 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 162 0 R /ArtBox[ 0 0 1224 792]/BleedBox[ 0 0 1224 792]/Group 50 0 R /Tabs/W/TrimBox[ 0 0 1224 792]/родительский 2 0 R >> эндообъект 9 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 188 0 R /ArtBox[ 0 0 1224 792]/BleedBox[ 0 0 1224 792]/Tabs/W/TrimBox[ 0 0 1224 792]/Parent 2 0 Р >> эндообъект 10 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 192 0 R /ArtBox[ 0 0 1224 792]/BleedBox[ 0 0 1224 792]/Group 50 0 R /Tabs/W/TrimBox[ 0 0 1224 792]/родительский 2 0 R >> эндообъект 11 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 214 0 R /ArtBox[ 0 0 1224 792]/BleedBox[ 0 0 1224 792]/Group 50 0 R /Tabs/W/TrimBox[ 0 0 1224 792]/родительский 2 0 R >> эндообъект 12 0 объект >/ExtGState>/XObject>/ColorSpace>/Font>>>/Contents 291 0 R /ArtBox[ 0 0 612 792]/BleedBox[ 0 0 612 792]/Group 50 0 R /Tabs/W/TrimBox[ 0 0 612 792]/Родитель 2 0 R >> эндообъект 13 0 объект >поток xTmo0_q)vgҬlib)m п ۇj!wdu-Cb:rҰ,s@7ΑΊ(TA»b3v女b?-+ϯ\NGwIo`OYn»B}2DZ&2Q2n:GAG2h5 #5,’]t$i>R~k@iIyU3D(Īv1s/9֎Q˸ZBWv*/rWQ/zd4 NxaDzk6DBSO=3! a1″0J_,lafi,»K;Iq^’qIn~ѫM@

Плавающие экскаваторы — Плавающие мини-экскаваторы

Описание:

К сожалению, наши пруды зарастают камышом, водорослями и прочей растительностью, вода течет все медленнее и медленнее. Низ покрыт налетом, что создает неприятные ощущения на ногах.
Многофункциональная очистная установка — плавучий мини-экскаватор-самосвал ФЭД создана именно в такой реальности. Это растение может изменить ситуацию в водоемах, может изменить ее до неузнаваемости, не причинив вреда экосистеме.

Наша плавучая установка имеет ряд преимуществ — небольшие размеры и высокая мобильность. Это позволяет выполнять работы по очистке, строительству, монтажу и транспортировке в таких местах, где подобные установки не могут, или такие работы чрезвычайно дороги.Уникальные конструктивные характеристики ФЭД делают ранее невозможные работы — возможными.

Одним из важнейших факторов является — не высокая стоимость установки, низкая стоимость обслуживания. Это гарантирует высокий показатель ROI — возврата инвестиций.

Плавающий мини-экскаватор-самосвал ФЭД состоит из трехсекционного понтона, на котором установлены мини-экскаватор и самосвал. Мини-экскаватор вращается вокруг своей оси, что позволяет беспрепятственно погружать извлеченную из-под воды массу на свой корпус, на берег или в другое необходимое место. На данный момент мы можем предложить две модели эффективных плавучих мини-экскаваторов-самосвалов: FED25 и FED50. Модель FED25 Глубина копания 2,2м, грузоподъемность 2500кг. Модель FED50 глубина копания 3,1м, грузоподъемность 5000 кг.

Наша плавучая установка многофункциональна. Возможно использование различных насадок в зависимости от выполняемых работ:

• ковш для копания
• ковш для планирования
• грабли для водорослей и мусора
молоток
• и прочее

Работы и задачи

Плавающий экскаватор-самосвал может выполнять следующие работы:

• тростник с очисткой корней
• золотодобывающая промышленность
• дноуглубительные работы
• создание островов и прибрежных террас
• рытье траншей и каналов в болотистой местности
• рытье траншей и каналов под водой
• удаление деревьев и мусора из-под воды
• очистка от ила и корней
• добыча полезных ископаемых из-под воды
• планировка береговых откосов
• Работы по планировке береговых откосов с поверхности воды
• работы по монтажу листовой крепи с поверхности воды
• создание дамб
• транспортировка вытащенной из-под воды массы к месту разгрузки
• транспортировка и разгрузка строительных материалов в реках и озерах



Преимущества

• высокий показатель рентабельности инвестиций
• многофункциональность, простота и практичность
• возможность погрузить массу в собственный самосвал и доставить к месту разгрузки
• стандартные размеры: может перемещаться любым транспортом, например, эвакуатором с манипулятором
• возможность использования различных насадок
• может войти в воду
• экономичность: на 10 часов напряженной работы требуется всего 7 литров дизельного топлива
Модели
• FED многократно улучшались с 1999 года
• мы поставляем 12 месяцев гарантии*





Технические характеристики FED25

Общие данные

Глубина копания — 2200 мм
Грузоподъемность — 2500 кг
Объем самосвала — 1.32 м3
Двигатель KIPOR (тип Yanmar) 9HP
Грузы 20-40 м3 в смену
Цикл работы в самосвал — 13 сек

Основное оборудование

Три части понтона
Мини-экскаватор (вращение 360 градусов) с ковшом (объем 0,05 м3)
Дизельный двигатель КИПОР 9 л.с. с ручным зажиганием
Самосвал (объем 1,3 м3)
2 анкера-трубы с ручной лебедкой

Дополнительное оборудование

Грабли для очистки плавучих водоемов (1200×880 мм)
Шины для земляных работ (4 шт.))
Лодочный двигатель
Наклон сиденья оператора
Кабина оператора
Защита двигателя
Обогреватель кабины оператора
Спецзаказ

Размеры рабочего режима длина — 5000 мм ширина — 2800 мм Транспортировочные размеры длина — 5500 мм ширина — 1900 мм высота — 1900 мм вес — 2300 кг



Технические характеристики FED50

Общие данные

Глубина копания — 3100 мм
Грузоподъемность 5000 кг
Двигатель КИПОР (тип Yanmar) 9 л. с.
Объем самосвала 2 м3
Цикл работы в самосвал — 13 сек

Основное оборудование

Три части понтона
Мини-экскаватор (поворот на 360 градусов) с ковшом (объем 0.05 м3)
Дизельный двигатель КИПОР 9 л.с. с ручным зажиганием
Самосвал (объем 2 м3)
2 анкера-трубы с ручной лебедкой

Дополнительное оборудование

Грабли для очистки плавучих водоемов (1200х880 мм)
Лодочный двигатель
Наклон сиденья оператора
Кабина оператора
Защита двигателя
Обогреватель кабины оператора
Предложите Ваш

Размеры рабочего режима длина — 5500 мм минимальная ширина — 2470 мм максимальная ширина — 4400 мм Транспортировочные размеры длина — 5950 мм ширина — 2470 мм высота — 2080 мм вес — 3500 кг



Экскаватор-амфибия — Общий машинный центр и понтон

Если вы ищете производительное, экономичное и простое в эксплуатации оборудование, экскаватор-амфибия EXA — это то, что вам нужно.
Экскаватор-амфибия EXA Есть 8 моделей (EXA60, EXA80, EXA140, EXA200, EXA250, EXA300, EXA350, EXA400)

Экскаватор-амфибия

EXA специально разработан для маневрирования в заболоченной, заболоченной местности и мягком грунте, а также может плавать на воде в качестве дополнительной функции безопасности.

ПОНТОН ДЛЯ ЭКСКАВАТОРА-АМФИБИИ

Стандартный экскаватор-амфибия EXA
Экскаватор-амфибия EXA Понтоны ходовой части, включая две части понтонов (левый и правый), одну монтажную раму и две части соединительных балок.
Эти стандартные понтоны могут быть соединены с любым типом верхней конструкции, например Caterpillar, Hitachi, Komatsu, Kobelco и т. д.

ХАРАКТЕРИСТИКИ БОКОВЫХ ПОНТОНОВ

1. Подходит для работы в воде глубиной 3-5 м
2. Очень безопасный, с отличным балансом и большой плавучестью
3. Spuds могут автоматически управляться гидравлической системой.

ПРИМЕНЕНИЕ
• Обслуживание и очистка водных путей, озер, береговой линии, прудов и т. д.
• Борьба с эрозией и предотвращение.
• Углубление водных путей и дельт рек.
• Содержание и ремонт природной среды.
• Доступ к труднопроходимым участкам воды/мягкой местности.
• Строительство болот и водно-болотных угодий.
• Строительство дороги через водно-болотные угодья.

СКЕЛЕТНЫЙ КОВШ
Конструкция каркасного ковша довольно уникальна в том смысле, что ребра каркаса абсолютно НЕ изгибаются.
Каждое ребро вырезается по форме из плоского стального листа, что позволяет избежать изгибания и, таким образом, устраняет любые ненужные напряжения, возникающие в материале.
И вертикальные, и горизонтальные ребра сцепляются перед сваркой, что создает необычайно прочное и жесткое соединение по всему периметру.



Hyundai Экскаватор-амфибия | Журнал «Бетонное строительство»

Hyundai Construction Equipment Americas Inc. недавно представила свой экскаватор-амфибию R220LC-9A. Этот экскаватор среднего размера оснащен амфибийной ходовой частью, предназначенной для влажной среды, такой как болота и топи.Эта универсальная машина идеально подходит для маневрирования на мягком грунте, будь то дноуглубительные работы на водном пути или строительство в заболоченных местах.

Экскаватор-амфибия R220LC-9A оснащен гидравлически выдвижными понтонами, изготовленными из высококачественной стали и предназначенными для плавания на воде. Эта модель имеет запатентованную конструкцию с использованием мультисинхронных гидромоторов на каждом понтоне. Для приведения в движение каждого понтона с достаточной мощностью предусмотрено несколько активных двигателей, что делает его практически неудержимым на любой местности.Дополнительные дополнительные понтоны могут быть добавлены с каждой стороны машины, чтобы повысить устойчивость в более глубокой воде до максимум 14,1 фута. Дополнительные опоры могут быть прикреплены к дополнительным понтонам, чтобы помочь преодолеть выталкивающую силу и обеспечить дополнительную устойчивость и улучшенную работу.

Модель R220LC-9A «Амфибия» оснащена гусеничными башмаками и шипами, сваренными с помощью робота для обеспечения максимальной точности. Каждый понтон поставляется с тремя ветвями сверхмощных гусеничных цепей, изготовленных из стали с высоким пределом текучести.

22-тонный экскаватор-амфибия Hyundai класса R220LC-9A может похвастаться 20-футовым, 8-дюймовым. рукоять и максимальная глубина копания 34 фута 11 дюймов

Для достижения оптимальной точности компания Hyundai разработала гидравлическую систему этой модели, обеспечивающую оператору очень точное касание и управляемость. Усовершенствованные гидравлические клапаны, прецизионные поршневые насосы переменного объема, сенсорные органы управления и улучшенные функции движения обеспечивают плавную работу независимо от уровня опыта оператора. Другие новшества включают в себя новую систему автоматического приоритета стрелы и поворота для оптимальной скорости, новую функцию автоматического повышения мощности для дополнительной мощности, когда это необходимо, и улучшенную систему рекуперации потока стрелы внутрь и вниз для повышения скорости и эффективности.

Экскаватор-амфибия Hyundai R220LC-9A не только обеспечивает максимальную производительность, но и рассчитан на долгий срок службы. Эта модель также имеет улучшенную конструкцию кабины с более прочными, но более тонкими трубами для оптимальной безопасности и обзора. Высокопрочная сталь с низким напряжением сварена как единое целое, образуя более прочную и долговечную верхнюю и нижнюю рамы.

R220LC-9A Амфибия не только надежна, но и разработана для обеспечения максимальной безопасности и видимости. Эта модель оснащена кабиной новой конструкции, обеспечивающей больше места, более широкий обзор поля и повышенный комфорт оператора.Особое внимание было уделено четкому, открытому и удобному салону с хорошим обзором окружения машины и выполняемых работ. Это хорошо сбалансированное сочетание аспектов точности обеспечивает оператору идеальное положение для безопасной и надежной работы. Кроме того, увеличенная кабина оснащена прозрачным верхним световым люком, увеличенным и цельным правым боковым стеклом, окнами из безопасного стекла со всех сторон, которые не царапаются и не выгорают, закрывающимся солнцезащитным козырьком и уменьшенным швом переднего окна. все функции, которые работают вместе, чтобы улучшить видимость.

В дополнение к повышенной безопасности и обзору операторы получат возможность полностью настроить кабину R220LC-9A Amphibious в соответствии со своими потребностями. Операторы могут легко регулировать настройки сиденья, консоли и подлокотников. Hyundai объединил сиденье с консолью, чтобы снизить утомляемость оператора, а регулируемая пневматическая подвеска входит в стандартную комплектацию.

Элегантный стиль был применен к эргономичным джойстикам, которые теперь регулируются по высоте. Для более приятной рабочей среды R220LC-9A Амфибия предлагает множество удобств, которые снижают стресс и повышают комфорт.К ним относятся сиденья с подогревом, дополнительное пространство, улучшенная система климат-контроля, усовершенствованная аудиосистема с USB-плеером, стереосистемой AM/FM, возможностью воспроизведения MP3 и функцией громкой связи Bluetooth. Дополнительной функцией является система Smart Key, которая позволяет оператору запускать зажигание нажатием кнопки.

В стандартную комплектацию R220LC-9A Amphibious входит новый цветной 7-дюймовый корпус. сенсорный ЖК-дисплей с легко читаемыми цифровыми датчиками для контроля температуры, уровня топлива и других элементов обслуживания.Выбор мощности и режима работы, самодиагностика, опциональная камера заднего вида, контрольные списки технического обслуживания, защита машины при запуске и видеофункции были интегрированы, чтобы сделать машину более универсальной, а оператора — более продуктивной. Дисплей может наклоняться на 15 градусов по горизонтали и на 30 градусов по вертикали в соответствии с предпочтениями оператора и во избежание солнечных бликов.

Обслуживание безболезненно благодаря легкому доступу к фильтрам, смазочным фитингам, предохранителям, компонентам компьютера машины и широко открытым отсекам.Три водонепроницаемых отсека закрыты отдельными люками для удобства осмотра и обслуживания. Эта модель и вся серия экскаваторов 9A оснащены втулками, рассчитанными на увеличенные интервалы смазки до 250 часов, и износостойкими и шумопоглощающими полимерными прокладками. Также предоставляются гидравлические фильтры с увеличенным сроком службы (1000 часов), гидравлическое масло с длительным сроком службы (5000 часов), более эффективные системы охлаждения и встроенные системы предварительного нагрева, которые помогают увеличить интервалы обслуживания, тем самым снижая эксплуатационные расходы и время простоя машины.

Как и все оборудование Hyundai серии 9A, R220LC-9A Amphibious оснащен системой удаленного управления Hi-mate, которая позволяет операторам и обслуживающему персоналу дилеров получать доступ к жизненно важной сервисной и диагностической информации о машине из любого места, где есть доступ в Интернет. Пользователи Hi-mate могут удаленно отслеживать ежедневные отчеты с указанием местонахождения машины, рабочих часов, расхода топлива и любого необходимого периодического обслуживания, что значительно сокращает время простоя и способствует профилактическому обслуживанию, чтобы помочь владельцу сэкономить время и деньги.

Для получения дополнительной информации посетите сайт www. hceamericas.com.

Строительный экскаватор С боковым понтоном и шпильками Максимальная рабочая глубина 5 м Плавающий экскаватор земноводного экскаватора из Китая Поставщики

Детали упаковки

Плавающий экскаватор

обычно поставляется в обнаженном виде, для транспортировки плавучий экскаватор собирается и отправляется в 40-футовом штаб-квартире

.

Описание продукта

Экскаватор-амфибия введение

Вы когда-нибудь видели экскаватор, который может передвигаться по мягкой местности, такой как болото, ИЛИ даже плавать по воде? Это то, что мы производим, называется земноводным экскаватором ИЛИ болотным экскаватором, он предназначен для мягких грунтов, структура амфибийного экскаватора довольно проста, предыдущий гусеничный ход был заменен двумя понтонами в качестве ходовой части, два понтона позволяют земноводному экскаватору двигаться в мягкие местности, такие как берег реки, мелководье, болото, заболоченная местность и т. д.Для определенных условий работы, когда глубина воды не превышает 1,4 метра, также применим экскаватор-амфибия.



Применение экскаватора-амфибии

1 Экскаватор-амфибия может использоваться для дноуглубительных работ на болотах, болотах, реках, мелководье и т. д.

4 Экскаватор-амфибия применяется для содержания и очистки водотоков, озер, береговых линий и прудов.

5 Углубление водотоков и дельт рек.

6 Экскаватор-амфибия полезен при обслуживании и ремонте природной среды

7 Для защиты от наводнений и работ по борьбе с наводнениями также используется экскаватор-амфибия

8 Строительство болот и заболоченных земель

9 Экскаватор-амфибия используется в гражданском строительстве на заболоченных территориях.

10 Проект прокладки трубопровода

Exmpibious Excavator Особенности

1 Основные части амфибии экскаватора, такие как двигатель, двигатель, гидравлическая система, импортируются из Кореи

2 Ходовая часть водяного водяного экскаватора.

3 Все сварные швы амфибийного экскаватора хорошо отшлифованы для получения герметичного понтона

4 Испытание внешним давлением должно быть проведено после сварки

5 Понтоны амфибийного экскаватора обработаны специальной химической краской Amphibious Excavator в соответствии с вашими требованиями

7 у нас есть много разных верхних экскаватора на ваш выбор с разными брендами и тоннаж

Amphibious Excavator Parames

9

KM / H

3,31295

9 0165	Блок	GET210
Вместимость ковша	м3 0,0092 0,0092
	кг
5		KW / R	112/1950
номер цепей	ROW	3	3		0. 13	0.13
Умение класса	степени	30
Макс.Скорость путешествий	3.3			34.3
Топливный бак мощности	L	400

6

9129 5

1810

17

Get210
Длина понтуна	8648
B Длина понса Mountain	5594 5594
C Cloud Mead Clearance	1904
D Длина задней верхней формы	2850
E Общая ширина верхней структуры	2735
F Высота кабины	3845 3845
г мин. Наземный клиренс	1180
H Ширина понтона	1810	65	5795
J Высота для перевозки	3460
K Высота понтона	1770
м	1920	1920	N Общая длина для перевозки

Рабочий диапазон

		Get210
A Макс.Вылет копания	11240
A’ Макс. Вылет копания (на земле)	10918
B Макс. Глубина копания	7015
C Макс. Высота копания	11400
D Макс. Высота разгрузки	8541



Дополнительные приспособления

Варианты для ведра: дноуглубительные ведра, укрепление ведра, индивидуальные ведра 2. Боковые понтоны 3. Глубокая вода Spuds 3. Вариант для 10M стандартных кронштейнов и 12,5 м в длинной руке

амфибированные понтоны





.
