Doosan dx225lca технические характеристики: Характеристики Doosan DX225LCA. Обзор гусеничного экскаватора Doosan DX225LCA

Характеристики Doosan DX225LCA. Обзор гусеничного экскаватора Doosan DX225LCA

Разместите заявку на покупку техники или запчастей для спецтехники!

отправить заявку

Ваша заявка отправлена.

Технические характеристики Doosan DX225LCA

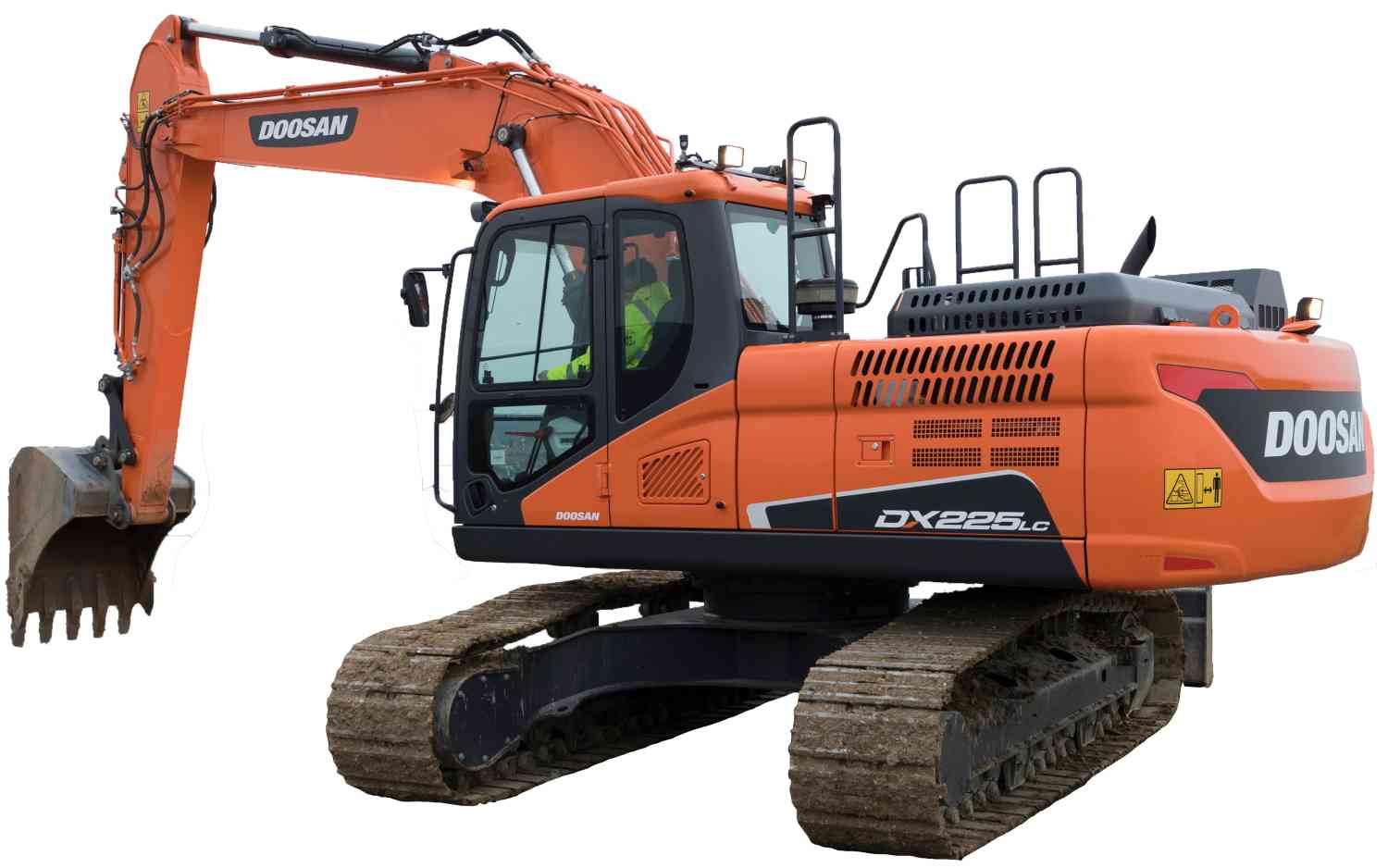

Источник фото: doosan.comФото Doosan DX225LCA

Масса экскаватора составляет 21,5 тонны. Одной из отличительных черт является возможность использования большого количества различного навесного оборудования: усиленные и сверхусиленные ковши, грейфер, гидромолот и т.д.

Характеристики Doosan DX225LCA
Радиус копания	15 379 мм
Высота копания (макс.)	9 750 мм
Глубина копания (макс.)	6 620 мм
Высота разгрузки (макс.)	6 990 мм
Объем ковша	0,81-1,17 куб. м
Удельное давление на грунт	0,45 кг/куб. см
Сила отрыва на рукояти	10 200 кг
Сила отрыва на ковше	14 300 кг

Габариты

Длина	9 500 мм
Ширина	2 990 мм
Высота	3 005 мм

Длина рукояти экскаватора Doosan 225 составляет 2 900 мм (стандартная комплектация), длина стрелы машины — 5 700 мм.

Двигатель

Рассмотрим характеристики силовой установки данной модели. Двигатели, которые ставятся на экскаваторы DX225LCA, производства Doosan. Производитель оснастил силовые агрегаты усовершенствованной системой управления e-EPOS. Характеристики электронной системы оптимизации мощности были улучшены путем установки коммутирующего звена CAN.

Источник фото: doosan.comФото Doosan 225

Установка e-EPOS позволяет выбирать режим мощности работы экскаватора (стандартный или усиленный), а также отслеживать интервал замены масла или технического обслуживания экскаватора Doosan DX225LCA. Имеется функция самодиагностики. Экономить топливо помогает наличие автоматического режима сброса оборотов.

Технические характеристики двигателя
Модель	Doosan DB58TIS
Количество цилиндров	6
Объем двигателя	5 785 куб. см
Мощность	116 кВт при 2 200 об/мин
Масса двигателя	480 кг
Максимальный крутящий момент	603 Нм при 1 400 об/мин

Скорость движения гусеничного экскаватора DX225LCA варьируется в пределах от 3 до 5,5 км/ч.

Гидравлическая система Doosan 225

Система представлена двумя аксиально-поршневыми насосами переменного рабочего объема (главные насосы; максимальный расход — 2х206,5 л/мин), а также шестеренчатым насосом управляющего корпуса (максимальный расход — 28,5 л/мин).

Максимальное давление в системе
Стрела/рукоять/ковш	330 кгс/куб. см (стандартный режим) 350 кгс/куб. см (режим мощности)
Поворот	270 кгс/куб. см
Ход	330 кгс/куб. см

Ходовая часть

Использование широкой гусеничной ленты в конструкции экскаватора Doosan DX225LCA позволило существенно снизить давление на основание. Попадание внутрь грязи и пыли предотвращают самосмазывающиеся герметичные звенья гусениц. Башмаки (по 49 с каждой стороны; с тройными грунтозацепами) созданы из катаного сплава с двойной индукционной закалкой.

Заправочные емкости

Гидробак	240 л
Гидравлическая система	330 л
Топливный бак	400 л
Емкость радиатора	24 л
Привод поворота	5 л
Конечный привод (каждый)	3,3 л
Моторное масло	24 л

Кабина оператора DX225LCA

Производитель включил в базовую комплектацию кабины гусеничного экскаватора Doosan DX225LCA солнцезащитный козырек, открывающееся нижнее лобовой стекло, поручни для входа и выхода из кабины, цветной дисплей, камеру заднего вида, прикуриватель и пепельницу, а также термос.

Источник фото: doosan.comХарактеристики Doosan DX225LCA позволяют использовать его в сложных рабочих условиях

Для поддержания комфортных температурных характеристик внутри кабины установлен кондиционер с пятью рабочими режимами. Опционально возможна установка сиденья на воздушной подушке. В стандартной комплектации оно идет с подогревом для комфортной работы в зимний период, а также со специальной опорой для поясницы.

Для поглощения вибрации, создаваемой во время работы, используются демпфирующие крепления при монтаже кабины.

Аналоги

Сравнимыми по техническим характеристикам моделями конкурентов являются: Daewoo SOLAR 225LC-V, JCB JS 205, Volvo EC240BN LC, Hyundai R 220LC-7H, New Holland E215B, New Holland E215, JCB JS 210, JCB JS 205NLC, Liebherr R 900 C Litronic, Akerman h20.

Видео

Видео — с канала Igor Usatov

Экскаватор гусеничный Doosan DX225LCA

Характеристики

Производитель Doosan (Дусан)
Модель Doosan DX225LCA
Назначение гусеничный экскаватор
Ковш м. куб. 1,05
Ширина гусиниц, мм 600
Вес, кг 21500
Двигатель DB58TIS
Мощность, л.с. 150
Стрела, мм 5700
Рукоять, мм 2900
Глубина копания, мм 6620
Длина копания, мм 9900
Высота копания, мм 9750
Высота разгрузки, мм 6990
Габариты ДхШхВ,мм 9485х2990х3005
Экологический класс Евро-2
Расход топлива (max) 163
Топливный бак, мм 400
Страна Корея

Технические характеристики:

Объем ковша, м3 1,05
Двигатель DOOSAN
Модель DB58TIS
Объем двигателя, см. 5785
Мощность, л.с. при об. в мин. 150/1900
Крутящий момент, кг.м/об.мин. 61,5/1400
Расход топлива, гр/час на л.с. 163
Рабочий вес, кг 21500
Удельное давление на грунт кг/см.кв 0,45
Максимальная длина копания, мм 9900
Максимальная глубина копания, мм 6620
Максимальная высота копания, мм 9750
Максимальная высота разгрузки, мм 6690
Объем ковша, м3 1,05
Ширина ковша без бокорезов, мм 1308
Длина рукояти, мм 2900
Длина стрелы, мм 5700
Общая длина, мм 9485
Общая ширина, мм 2990
Общая высота, мм 3005

Топливный бак, л 400
Масло двигателя, л 27
Система охлаждения, л 24
Гидравлическая система, л 330
Гидравлический бак, л 240
Сила отрыва на ковше, т (норм/увелич. мощн.) 14,3
Сила отрыва на рукояти, т (норм/увелич.мощн.) 10,2
Максимальный поток гидравлики, л/мин 2-206,5
Скорость вращения поворотного мотора, об/мин 11,0

Рабочая зона:

Длина рукояти, мм 2900
Длина стрелы, мм 5700
A Максимальная длина копания 9900
В Максимальная глубина копания 6620
С Максимальная высота копания 9750

D Максимальная высота разгрузки 6990
E Минимальный радиус поворота 3410

Стандартное оборудование:

Гидравлическая система

Регенерация потока стрелы и рукояти
Клапаны фиксации стрелы и рукояти
Клапаны исключения отдачи при повороте
Резервные каналы (клапан)
Включение форсированного наддува одним нажатием.

Кабина и интерьер

Демпфирующие крепления кабины
Всепогодная кабина с шумоподавлением
Кондиционер воздуха
Сиденье с регулируемой подвеской с подголовником и регулируемым подлокотником

Подъемное переднее окно и съемное нижнее переднее окно
Освещение кабины
Стеклоочиститель ветрового стекла с прерывистым режимом работы
Прикуриватель и пепельница
Держатель для стакана
Термос
Цветная панель ЖКД
Диск регулирования об/мин двигателя
AM/FM радиоприемник
Дистанционный выключатель радио
Резервный разъем питания 12 В
Последовательный порт связи для подключения ноутбука
Ручка джойстика с 3 переключателями
Противосолнечный козырек
Прозрачная крыша
Техника безопасности
Большие поручни и ступенька
Усиленные металлические противоскользящие пластины

Ремень безопасности
Гидравлический рычаг блокировки
Защитные очки
Молоток для аварийного покидания кабины
Правое и левое зеркала заднего вида
Сигнализатор хода
Защитная крышка аккумуляторной батареи

Прочее

Очиститель воздуха с двумя элементами
Отделитель воды
Топливный фильтр
Фильтр пыли для радиатора/охладителя масла
Система предотвращения перегрева двигателя
Система предотвращения повторного запуска двигателя
Система самодиагностики
Генератор (24 В, 60 А)
Электрический звуковой сигнал
Галогеновые рабочие фонари (2 на раме, 2 на стреле)

Гидравлический регулятор натяжении гусеницы
Ограждения гусеничной рамы
Смазанное и герматизированное звено гусеницы

Фильтр очистки воздуха сапуна бака гидравлического масла

Дополнительное оборудование:

Техника безопасности

Клапан защиты от разрыва шлангов стрелы и рукояти
Устройство оповещения о перегрузке
Защита кабины верхняя/передняя (Стандарт ISO 10262, FOGS)
Сигнализатор хода и поворота
Проблесковый маячок
Запортный клапан

Кабина и интерьер

Сиденье на воздушной подвеске
CD/MP3 плеер
Касетный проигрователь
Защитный экран от дождя

Прочее

Подвеска для дробилки
Подвеска для быстросъемного соединения
Дополнительная подвеска
Гидромолот с клапаном управления потока — дробилка
Дробилка с наклоном — вращающаяся
Грейфер — быстросъемное устройство
Башмак 700 мм/800 мм/ 900 мм
Нижний стеклоочиститель
Подогреватель топлива
Генератор большой мощности (24 В, 80 А)
Топливозаправочный насос.
Рабочее освещение
4 лампы спереди и 2 сзади кабины
2 лампы спереди кабины
1 на противовесе

Противовес

Так же советуем посмотреть

Гусеничный экскаватор Doosan DX225LCA

Двигатель
Модель двигателя	Doosan DB58TIS
Объем двигателя, см3	5785
Мощность, л.с. при об./мин	150/1900
Крутящий момент, кгс·м/об.мин	61,5/1400
Расход топлива, л/час на л.с.	163
Параметры
Эксплуатационная масса, кг	21500
Удельное давление на грунт, кг/см2	0,45
Максимальная длина копания, мм	9900
Максимальная глубина копания, мм	6620
Максимальная высота копания, мм	9750
Максимальная высота разгрузки, мм	6990
Размеры
Объем ковша, м3	1,05
Ширина ковша без бокорезов, мм	1308
Длина рукояти, мм	2900
Длина стрелы, мм	5700
Общая длина, мм	9485
Общая ширина, мм	2990
Общая высота, мм	3005
Емкости
Топливный бак, л	400
Масло двигателя, л	27
Система охлаждения, л	24
Гидравлическая система, л	330
Гидравлический бак, л	240
Прочее
Сила отрыва на ковше, т (норм. /увелич.мощн.)	14,3
Сила отрыва на рукояти, т (норм./увелич.мощн.)	10,2
Максимальный поток гидравлики, л/мин	2 — 206,5
Скорость вращения поворотного мотора, об/мин	11

Гусеничный экскаватор Doosan DX225LCA — Спецтехника, строительная и погрузочная техника

Технические характеристики

Характеристики двигателя

Крутящий момент, кг.м/об.мин.	61,5/1400
Модель двигателя	DB58TIS
Расход топлива, гр/час на л.с.	163
Объем двигателя, см3	5785
Производитель	DOOSAN
Мощность, Л.С. при об./мин.	150/1900

Вес

Удельное давление на грунт, кг/см2	0,45
Рабочий вес машины, кг	21500

Характеристики копания

Максимальная высота копания, мм	9750
Объем ковша, м3	1,05
Общая высота, мм	3005
Максимальная глубина копания, мм	6620
Общая ширина, мм	2990
Длина стрелы, мм	5700
Длина рукояти, мм	2900
Общая длина, мм	9485
Максимальная длина копания, мм	9900
Максимальная высота разгрузки, мм	6990
Ширина ковша без бокорезов, мм	1308

Прочее

Объём системы охлаждения, л	24
Ёмкость гидравлической системы, л	330
Ёмкость топливного бака, л	400
Скорость вращения поворотного мотора, об/мин	11
Ёмкость гидравлического бака, л	240
Объём масла двигателя, л	27
Максимальный поток гидравлики, л/мин	2-206,5
Сила отрыва на рукояти, т (норм/увелич. мощн.)	10,2
Сила отрыва на ковше, т (норм/увелич.мощн.)	14,3

Характеристики рабочих зон

	Длина стрелы, мм	5700
С	Максимальная высота копания, мм	9750
	Длина рукояти, мм	2900
В	Максимальная глубина копания, мм	6620
E	Минимальный радиус поворота, мм	3410
A	Максимальная длина копания, мм	9900
	Объем ковша, м3	1,05
D	Максимальная высота разгрузки, мм	6990

Возможная комплектация

Стандартное оборудование

Включение форсированного наддува одним нажатием
Гидравлическая система
Клапаны исключения отдачи при повороте

Резервные каналы (клапан управления)
Клапаны фиксации рукояти и стрелы
Регенерация потока рукояти и стрелы

Кабина и интерьер

Сиденье на воздушной подвеске
Диск регулирования об/мин двигателя
Съемное нижнее переднее окно и подъемное переднее окно
Ручка джойстика с 3 переключателями
Освещение кабины
Защитный экран от дождя
Термос
Пепельница и прикуриватель в кабине
Цветная LED-панель
Кабина с демфирующими креплениями
Регуляция подлокотника
Резервный разъём 12 В
Кабина с шумоподавлением для эксплуатации в разной погоду
Прозрачная крыша
Радиоприемник AM / FM

Козырёк против солнца
Дистанционный выключатель радио
Кассетный проигрыватель
Обогреватель и кондиционер в кабине
Стеклоочиститель ветрового стекла с прерывистым режимом работы
Проигрователь с поддержкой MP3 и CD
Регуляция подвески сидения оператора
Последовательный порт связи для подключения компьютера
Подставка для стакана

Техника безопасности

Гидравлический рычаг блокировки
Защитная крышка аккумуляторной батареи
Проблесковый маячок
Запорный клапан
Защита кабины верхняя/передняя (Стандарт ISO 10262, FOGS)
Сигнализатор хода и поворота
Молоток для аварийной эвакуации из кабины
Ступенька и большие поручни
Усиленные противоскользящие металлические пластины
Сигнализатор хода
Ремень безопасности
Клапан защиты от разрыва шлангов рукояти и стрелы
Устройство оповещения о перегрузке
Левое и правое зеркала заднего вида
Защитные очки

Прочее

Отделитель воды
Ограждения гусеничной рамы
Звуковой сигнал (электрический)
Генератор (номиналы: 24 В, 50 А)
Подогрев топлива
Система самодиагностики
Грейфер – быстросъемное устройство
Галогенные рабочие фонари (2 на стреле и 1 на раме)
Башмак 700 мм / 800 мм / 900 мм
1 на противовесе
2 лампы спереди кабины
Нижний стеклоочиститель
Подвеска для дробилки
Вращающаяся дробилка с наклоном
Подвеска для быстросъемного соединения
Система предотвращения повторного запуска двигателя
Дополнительная подвеска
Двухэлементный очиститель воздуха
Топливозаправочный насос
Генератор (номинал: 80 А)
Гидромолот с клапаном управления потока – дробилка
Фильтр пыли для радиатора/охладителя масла
Смазанное и герметизированное звено гусеницы
4 лампы спереди и 2 сзади кабины
Система предотвращения перегрева двигателя
Противовес
Фильтр очистки воздуха сапуна бака гидравлического масла
Гидравлический регулятор натяжения гусеницы
Топливный фильтр

Возможное дополнительное навесное оборудование

Гидромолот для экскаватора DXB190

Грейфер SOG50A-805

Телескопический захват STD21-70

Грейфер SCB40-1000H

Грейфер SOG50A-705

Технические характеристики сформированы на основе информации с официального сайта производителя. Обратите, пожалуйста, внимание на то, что технические характеристики, комплектация и список дополнительного оборудования могут отличаться от указанных на этой странице, в зависимости от региона, в который поставляется техника. А также компания-производитель оставляет за собой право изменять эти характеристики без уведомления. Поэтому обязательно уточняйте характеристики и параметры конкретной модели у продавца.

категория: Гусеничные экскаваторы Doosan

Экскаватор Doosan 225 технические характеристики, двигатель и расход топлива, размеры и кабина

Производитель различной специальной техники Doosan в процессе создания своей продукции использует только качественные материалы, современные инновационные решения и улучшенное оборудование. Но при разработке особое внимание заостряется на комфорте и безопасности при эксплуатации. Благодаря всему этому производителю удалось занять лидирующую позицию на рынках и завоевать доверие заказчиков и клиентов. Одной из наиболее популярных машин, выпускаемых этой компанией, является экскаватор гусеничного типа передвижения Doosan 225, который предназначен в основном для проделывания всех необходимых работ, связанных с погрузкой и копанием различного грунта.

Под капотом экскаватора Doosan 225 располагается передовой силовой агрегат марки DB58TIS. Этот двигатель является собственной разработкой производителя. Помимо основных элементов он имеет новейшую систему электронного управления, которая была наименована как E-EPOS. Максимальная мощность, отмеченная на маховике, имеет величину в 110.3 киловатт или же в 150 лошадиных сил.

В России данная модель экскаватора приобрела большую популярность благодаря довольно высоким эксплуатационным характеристикам, эффективности и надежности, что в итоге позволяет быстро окупить, вложенные в приобретение машины, денежные средства.

Назначение

Основным предназначением экскаватора Doosan 225, конечно же, является выполнение всех необходимых работ погрузочного и землеройного типа. А именно он предназначается для рытья ям, котлованов любой глубины, различных траншей, а также он применяется для создания насыпей грунта и дамб. Но помимо этого применение данной техники также актуально и при демонтаже каких-либо бетонных и железобетонных сооружений (в том числе и снятие асфальтированного слоя, при проделывании ремонтных работ дорожных участков), благо специальное оборудование для этих целей в ассортименте экскаватора имеется. Ну и планировка местностей и другие подобные работы зачастую применяют данный экскаватор.

Используя в рабочем процессе разнообразное навесное оборудование, машина способна справиться с некоторыми работами сельского и коммунального хозяйства. А гусеничный тип передвижение значительно расширяет список сфер, в которых он может принимать участие, так как благодаря такой платформе машина обладает довольно высокой проходимостью и маневренностью, что в свою очередь, позволяет вести работу на грунте с пониженной несущей способностью, как, к примеру, на болотистых участках лесных хозяйств.

Технические характеристики

Экскаватор Doosan 225 обладает эксплуатационной массой в 20900 килограмм. Длина, рассчитанная с опущенной стрелой, составляет 9500 миллиметров. Ширина по поворотной платформе обладает значением в 2990 миллиметров. Высота по крыше кабины составляет 3005 миллиметров. Стрела базовой модели экскаватора обладает длиной в 5700 миллиметров. Рукоятка имеет длину в 2900 миллиметров. Максимальная глубина копания равняется 6620 миллиметрам. Наибольшая высота, при которой происходит выгрузка, имеет значение в 9750 миллиметров. Максимальный радиус проведения земельных работ базового экскаватора составляет 15379 миллиметров. Устанавливается землеройный ковш, вместимость которого равняется 1150 кубическим миллиметрам. Ширина нижней режущей кромки ковша составляет 1308 миллиметров. Максимальная сила отрыва, отмеченная на ковше, обладает значением в 14300 килограмм. Максимальная сила отрыва, отмеченная на рукоятке, составляет 10200 килограмм. Поворотная платформа за одну минуту может совершить до 11 полных оборотов.

Устанавливается дизельный силовой агрегат марки DB58TIS, который по достижению определенных оборотов коленчатого вала, развивает максимальную мощность в 110.3 киловатт или же в 150 лошадиных сил. В среднем за один час работы этот двигатель расходует 163 грамма дизельного топлива на одну лошадиную силу, что с расчетом на полную мощность агрегата составляет около 24-х литров. Топливный бак вмещает в себя до 400 литров горючего, что позволяет проделывать бесперебойную работу на протяжении 17 часов.

Двигатель

Экскаватор Doosan 225 использует собственную разработку производителя, а именно это дизельный двигатель марки DB58TIS. В блоке данного агрегата имеется шесть цилиндров, которые в сумме дают рабочий объем в 5800 кубических миллилитров. Максимальное количество вращений коленвала, совершаемое за одну минуту, составляет 2200 оборотов. При этом же количестве вращений, агрегат выдает максимальную мощность, отмеченную на маховике, в 110.3 киловатт или же в 150 лошадиных сил. В полностью собранном и готовом к эксплуатации состоянии эта силовая установка обладает массой в 480 килограмм.

Расход Топлива

Потребление топлива для модели «Дусан 225» составляет 163 г/час на л.с. Топливный бак вмещает до 400 л горючего. При полной заправке его хватает на несколько часов непрерывной работы.

Характеристики ковша:

Тип устанавливаемого ковша – землеройный.
Наименьшая вместимость устанавливаемого ковша – 0.9 метра кубических.
Наибольшая вместимость устанавливаемого ковша – 1.85 метра кубических.
Ширина землеройного ковша без бокорезов – 1308 миллиметров.
Максимальная глубина копания – 6620 миллиметра.
Максимальная высота копания – 9750 миллиметр.
Предельный радиус копания – 15379 миллиметров.
Максимальное усилие отрыва на ковше – 14300 килограмм.
Максимальное усилие на рукояти – 10200 килограмм.

Гидравлический насос

Высокая мощность основного насоса уменьшает время цикла, тогда как высокомощный шестеренчатый насос улучшает эффективность управляющей магистрали.

Узел рукояти

Большая прочность блока рукояти достигнута за счет применения литых элементов и усиления вокруг выступов, чтобы увеличить срок службы гусеничного экскаватора DOOSAN.

Усиленная стрела

Форма стрелы оптимизирована путем конструирования с применением метода конечных элементов и обеспечивает равномерное распределение нагрузки на всю конструкцию. Все это в сочетании с увеличенной толщиной материала обеспечивает повышенную

долговечность и надежность за счет ограничения усталости компонентов.

Х-образное шасси

Х-образная секция рамы шасси была разработана с применением метода конечных элементов и 3-мерной компьютерной симуляции, чтобы обеспечить увеличенный срок службы и оптимальную прочность конструкции. Прочный и устойчивый механизм поворота.

Гусеницы:

Цепь состоит из самосмазывающихся герметичных звеньев, изолированных от любого загрязнения извне.

Рама D-типа

Конструкция рамы D-типа увеличивает прочность и уменьшает деформацию при ударах.

Металлокерамическая втулка:

С целью увеличения срока служба и надежности поворотные втулки стрелы,рукояти и ковша изготовлены из высокопластифицированного метала(металлокерамические втулки). Интервалы смазывания увеличены до 250 часов (кроме ковша).

Устройство

По конструкции модель «Дусан 225» во многом напоминает более мощного «коллегу» — DX300LCA. Среди общих конструктивных элементов следует выделить:

гусеницы, выполненные из самосмазывающихся герметичных звеньев. Они изолированы от любых внешних загрязнений;
Х-образное шасси с повышенной прочностью и жесткость. Рама в Doosan DX225LCA создана с использованием методов 3-мерной компьютерной симуляции и конечных элементов. Это позволило увеличить прочность конструкции и срок службы;
хорошо оборудованное рабочее место оператора с системой кондиционирования, мягким креслом и хорошим обзором;
раму Д-типа, отличающуюся увеличенной прочностью и жесткостью;
современную систему управления e-EPOS, добавляющую модели экономичности и производительности;
усиленную стрелу. Ее форма оптимизирована методом конечных элементов, что обеспечило равномерное распределение нагрузок по всем элементам конструкции. В купе с хорошим качеством материалов это дало большой прирост прочности;
— надежный узел рукояти с литыми элементами и усилением вокруг выступов. Данное решение повысило срок эксплуатации и прочность всего экскаватора.

«Дусан 225» оборудован модернизированной гидравлической системой, показывающей отличные результаты при взаимодействии с новым коммутаторам и системой автоматического распределения мощности. Повышенный уровень синхронизации облегчает управление и повышает точность выполнения операций.

Кабина

Одним из важнейших элементов экскаватора является кабина. У Doosan она оснащена системой поддержания определенных климатических параметров посредством электроники и регулировкой потока воздуха.

Также техника имеет кондиционер с пятью режимами работы, которые удовлетворят потребности даже требовательного оператора. В кабине установлено кресло с воздушной подвеской (опционально). Данный элемент имеет несколько функций регулировки назад и вперед и опору для поясницы.

В процессе работы сиденье минимизирует вибрации, возникающие от работы оборудования. Функция подогрева создает комфортные условия работы в зимний период. Место для хранения вещей, появившееся в кабине, позволяет оператору не отвлекаться на их поиски.

Также в кабине присутствует кнопка включения аудиосистемы, посредством которой водитель может выбрать станцию, отрегулировать громкость и включить радио.

Среди отличительных особенностей кабины модели также следует выделить:

демпфирующие крепления, снижающие вибрацию;
подъемное нижнее переднее окно;
пепельницу и прикуриватель;
термос;
цветную панель дисплея;
поручни, повышающие безопасность;
противосолнечный козырек;
зеркала заднего вида.

«Дусан 225» работает с широкой линейкой дополнительного оборудования, расширяющего сферу применения техники. Экскаватор используется с:

усиленными ковшами до 25000 кг;
ковшами, позволяющими дробить скальные породы;
гидромолотами;
сверхусиленными ковшами свыше 25000 кг;
грейферами.

Кроме того, с Doosan DX225LCA используются рыхлители и прочее специфическое оборудование.

В целом данная модель представляет собой высокопроизводительный и надежный экскаватор с хорошим соотношением стоимости и качества, что и обуславливает ее высокую популярность на рынке.

Габаритные размеры

Конструкционная длина экскаватора– 9500 миллиметров.
Полная ширина по гусеничной платформе – 2990 миллиметров.
Полная высота по крыше кабины – 3005 миллиметров.
Наименьший дорожный просвет под центральной рамой – 450 миллиметров.
Ширина гусеничных башмаков (вариант 1) – 600 миллиметров.
Ширина гусеничных башмаков (вариант 2) – 700 миллиметров.
Ширина гусеничных башмаков (вариант 3) – 800 миллиметров.
Ширина гусеничных башмаков (вариант 4) – 900 миллиметров.
Длина стрелы – 5700 миллиметров.
Длина рукоятки – 2900 миллиметров.

Навесное оборудование

Экскаватор Дусан 225 обладает довольно внушительным набором различного навесного оборудования, позволяющим выполнять любую необходимую работу с максимальной эффективностью. Для данной модели доступны следующие агрегаты:

Тяжелый строительный ковш. Такое оборудование предназначено для проделывания масштабных землеройных работ с грунтом высокой плотности (к примеру, уплотненная глина). Также используется в работе с кусковым известняком, содержащим камни и гравий. Основные сферы применения это масштабное строительство каких-либо объектов, в том числе и прокладка или же ремонт дорожных участков, а также выемка траншей.
Скальный ковш для работ с высокими нагрузками. Данный агрегат относится к классу S и предназначен в основном для проделывания землеройных работ в таких сферах, как горные производства, рудники, карьеры и другие месторождения. Высокая устойчивость к износу объясняется высокопрочными материалами, применяемыми в изготовлении данного ковша. Благодаря этому он без особых затруднений способен справиться с грунтами первой, второй и даже третьей категории плотности. И все это является возможным без применения специального рыхлительного оборудования.
Скальный ковш для работ с экстремальными нагрузками. Такой ковш относится к классу X. Основным предназначением данного ковша является проведение землеройных работ с грунтом повышенной плотности, а именно он способен справиться с четвертой категорией без вмешательства рыхлительного оборудования. Его используют такие сферы, как месторождения, рудники, горные производства и карьеры. Изготавливается данный ковш из тех же материалов, что и предыдущий, но отличается от него усиленной конструкцией, которая была дополнена специальными износостойкими накладками.
Гидравлический отбойный молот. Этот тип навесного оборудования используется для осуществления всех демонтажных целей, а именно он предназначен для разрушения бетонных или же железобетонных сооружений. Но также часто применяется и в проделывании ремонтных работ дорожных участков и других подобных площадок, где он разрушает бетонный/асфальтированный слой.
Гидравлический измельчительный навесной агрегат. Данное оборудование было разработано, как для первичного процесса демонтажа, так и для вторичных работ по измельчению бетона. Стоит отметить, что такой агрегат способен справиться не только с бетоном, но также и с арматурой и небольшими стальными профилями.
Гидравлическая навесная дробилка. По сути, является немного видоизмененным измельчителем. Предназначение у такого оборудования точно такое же, что и у предыдущего агрегата, а именно измельчение и выбивание бетона из стационарных объектов. Для проведения более точной и эффективной работы оснащается специальным ротатором, управляющимся также из кабины с помощью рычагов управления основных рабочих органов.
Гидравлические ножницы. Применяется такое оборудование также в демонтажных целях, а именно это разрушение бетонных и железобетонных сооружений. Но помимо работы с бетоном данный агрегат с легкостью может справиться и с нарезкой стальных профилей, арматуры различного диаметра и даже с рельсами железнодорожных путей. Имеется ротатор, позволяющий более точно проводить рабочий процесс.
Гидравлический мультипроцессор. Этот агрегат является некой вариацией гидравлических ножниц. А именно предназначение мультипроцессора осталось прежним – демонтаж, но в отличие от предыдущего оборудование, это имеет возможность установки или же замены челюстей, что позволяет подготовить агрегат к определенной работе и степени нагрузки.
Гидравлический мультигрейфер. Также можно заменять установленные челюстные захваты. Основным применением данного агрегата является сортировка перерабатываемых материалов, а также и их погрузка.
Многочелюстное грейферное оборудование. Используется также для сортировки и погрузки различных материалов. Зачастую данное оборудование можно встретить и в процессе утилизации металлолома. Имеется четыре челюсти, которые синхронно сжимаются и ротатор, позволяющий принять оборудованию необходимое положение.
Двухчелюстной ковш. Этот тип оборудования применяется для выполнения погрузочных работ различных материалов, в которые входят сыпучий и кусковой грунт, камни, песок, гравий, зерно, крупы и промышленный мусор.
Вибрационная плита. Применяется такое орудие в основном в строительстве, где справляется с уплотнением грунта фундаментов, траншей и откосов. Стоит отметить, что в изготовлении виброплиты используются высокопрочные материалы, благодаря чему возможна и забивка металлических свай без нанесения ущерба оборудованию.
Навесное рыхлительное оборудование. Предназначено для рыхления грунта третьей и четвертой категории плотности, горных пород, ледяных образований и асфальтированного слоя дорожных участков.
Планировочный ковш. Используется для проделывания работ планировочного типа на различных местностях.

Модификации

Экскаватор Doosan 225 имеет несколько своих модифицированных версий, отличающихся друг от друга техническими характеристиками. Но обратим внимание лишь на наиболее популярную модификацию данного экскаватора:

Модификация DX 225LCA-SLR. Рукоятка данной версии была удлинена, в результате чего вырос радиус и глубина копания. Благодаря этому машина часто используется в целях выравнивания дна водоемов, углубления ям, канав и котлованов, а также и для демонтажа довольно высоких сооружений. Конечно, все эти работы можно также выполнять и на базовом экскаваторе Дусан 225, но стоит отметить, что в таком случае данные задачи станут довольно проблематичными. У модификации имеется и свой недостаток, который заключается в пониженной устойчивости. Это объясняется как раз удлинением рукоятки, но чтобы хоть как-то предотвратить опрокидывание машины, экскаватор использует лишь малообъемный ковш. Остальные характеристики полностью идентичны с базовой моделью.

Основные преимущества

Основными преимуществами данного экскаватора являются: уделенное разработчиками особое внимание комфорту рабочего оператора, большая производительность спецтехники, надежность изготовления каждого элемента, наличие различного специального навесного оборудования, позволяющего расширить область применения.

Техническое обслуживание

Сокращенное время технического обслуживания и длинные интервалы увеличивают время работы оборудования на рабочей площадке. при создании моделей гусеничных экскаваторов компания DOOSAN думала об увеличении прибыли владельца.

Количество отзывов Оставить отзыв
Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка
Будьте первым, чтобы оставить отзыв.
Проверенный отзыв
{{{ review.rating_title }}} Показать еще Оставить отзыв
Гусеничный экскаватор Doosan DX225LCA / DX225LCA MH | Технические характеристики, расход топлива, цена, фото
Экскаватор гусеничный Doosan DX225LCA принадлежит к классу машин среднего размера. Землеройная техника создана по собственным разработкам корейской компании. В производстве машины использованы новейшие технологии и решения, подсказанные многолетним опытом эксплуатации техники.
Экскаватор Doosan DX225LCA: технические характеристики
Корейская компания Doosan на первое место ставит комфорт оператора. Такой подход производителя объясняется очень просто. Чем удобнее оператору работать, тем выше его продуктивность. В кабинах экскаваторов Doosan устанавливаются системы кондиционирования и вентиляции. Круговое остекление и использование эргономичной приборной панели позволяют повысить точность операций. Сиденье регулируется для большего удобства. По мнению производителя, все перечисленные особенности модели увеличивают длительность работы в любых условиях.
Двигатель
На Doosan DX225LCA устанавливаются двигатели заводского производства модели DB58TIS. Силовой агрегат выдает мощность 150 л.с. при номинальной частоте вращения коленвала 1900 об/мин. Крутящий момент составляет 61,5 кг.м при 1400 об/мин. Объем мотора — 5785 л. Расход топлива Doosan DX225LCA равняется 163 г/л.с.*ч.
Двигатель дополнен электронной системой оптимизации мощности e-EPOS, ставшей гордостью Doosan. Для модернизации системы был установлен новый узел CAN, обеспечивший постоянный обмен данными между двигателем и гидравлической системой. E-EPOS дала экскаваторной технике следующие преимущества:
максимальную эффективность в любых условиях за счет возможности выбора между стандартным и усиленным режимом работы двигателя;
экономию топлива, благодаря системе автоматического сброса оборотов;
графическое отображение состояния машины через систему рабочей памяти;
простое отслеживание интервалов техобслуживания и замены сервисных жидкостей.
Ходовой механизм
Экскаваторы DX225LCA устанавливаются на Х-образную раму шасси. В разработке использовался метод конечных элементов и компьютерное моделирование. Результатом стало создание долговечной и прочной основы и надежного механизма поворотов. Рама D-типа служит основным элементом повышения прочности на удар и обеспечения длительной работы машин.
Надежность корейских экскаваторов стала практически легендой. Таких показателей производитель добился за счет автоматизации многочисленных систем и создания закрытых узлов. Так гусеничная цепь на Doosan DX225LCA представляет собой сборную конструкцию с собственной системой смазки и полностью изолированными от внешнего воздействия звеньями.
Рабочее оборудование
Из рабочего оборудования экскаватор оснащается:
гидравлическим насосом повышенной мощности. Узел повышает эффективность рабочей магистрали и уменьшает время рабочего цикла;
усиленной стрелой с оптимизированной конструкцией. Нагрузка на всех участках узла распределяется равномерно. В совокупности с большей толщиной стали это дает преимущество в долговечности и надежности, благодаря снижению усталости каждого звена;
узлом рукояти из литых элементов с увеличенным жизненным циклом.
Рабочие характеристики
удельное давление на грунт — 0,45 кг/см2;
глубина копания (максимум) — 6620 мм;
длина копания (максимум) — 9900 мм;
высота копания (максимум) — 9750 мм;
высота выгрузки (максимум) — 6990 мм;
объем ковша — 1,05 м3;
ширина ковша без бокорезов — 1308 мм.
Габаритные размеры
эксплуатационная масса — 21 500 кг;
длина в транспортном положении — 9485 мм;
ширина в транспортном положении — 2990 мм;
высота в транспортном положении со стрелой — 3005 мм;
длина рукояти — 2900 мм;
длина стрелы — 5700 мм.
Модификации
Экскаватор Doosan DX225LCA дал жизнь двум модифицированным моделям. Результатом незначительной переработки характеристик стали:
металлоперегружатель Doosan DX225LCA MH;
гусеничный экскаватор Doosan DX225LCA SLR.
Doosan DX225LCA MH имеет большую массу при меньшей мощности мотора. Основное назначение машины — погрузка металла и других материалов с использованием грейфера, которым техника оснащается в базовой комплектации.
Гусеничный экскаватор Doosan DX225LCA SLR оснащается удлиненным рабочим оборудованием. Длина рукояти стрелы здесь составляет 6200 мм, сама стрела — 8500 мм. Максимальный радиус копания машины достигает 15 300 мм, высота копания — 12 400 мм.
Получите выгодное предложение от прямых поставщиков:
Вам будет интересно
Гусеничный экскаватор DOOSAN DX 225 LCA в Новосибирске
На замену устаревшей серии Doosan Solar 225 LCV приходит на замену гусеничный экскаватор Doosan DX225 LCA
Обзор
СИСТЕМА УПРАВЛЕНИЯ
Мощность, прочность, простота в обслуживании и точность управления гидравлического экскаватора увеличивают его эффективность и ожидаемый срок службы. Модель Doosan DX225 LCA компании DOOSAN обеспечивает прекрасную окупаемость вложенных средств.
КОМФОРТ
Работоспособность гидравлического экскаватора напрямую зависит от работоспособности оператора. При разработке экскаватора Doosan DX225 LCA компания DOOSAN в первую очередь думала об операторе. В результате достигнуты значительные эргономические преимущества, которые увеличивают эффективность и безопасность оператора.
Эксплуатационные характеристики
Производительность гученичного экскаватора Doosan DX225 LCA напрямую зависит от ее характеристик. Новый модернизированный двигатель и новая гидравлическая система, управляемая контроллером e-EPOS были совмещены для создания непревзойденного гидравлического экскаватора с высоким соотношением производительность/затраты, делающим модель DX225LCA еще более привлекательной.
НАДЕЖНОСТЬ
Надежность каждого элемента конструкции влияет на стоимость эксплуатационных затрат на протяжении всего срока службы машины. Компания DOOSAN внедряет созданные с применением компьютера технологии проектирования, высокопрочные материалы и конструкции, после чего проводит испытания в экстремальных условиях. Прочность материалов и долговечность конструкций — наши основные приоритеты.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Сокращенное время техобслуживания и длинные интервалы увеличивают доступность оборудования на рабочей площадке. При создании модели DX225LCA компания DOOSAN думала об увеличении прибыли пользователя.
Технические характеристики экскаватора Doosan DX 225 LCA
Категория ЕДИНИЦЫ DX225LCA
Эксплуатационная масса ton 21.5
Вместимость ковша (SAE) m³ 1.05
Ном. мощность двигателя
(Полезная мощность) kW(HP) / rpm 110(148) / 1900
Макс. момент двигателя kg.m / rpm 61.5 / 1400
Усилие копания на ковше (ISO)
(при ном. / повышенном давлении) ton 14.3 / 15.2
Усилие копания на рукояти (ISO)
(при ном. / повышенном давлении) ton 10.2 / 10.8
Макс. радиус копания mm 9900
Макс. глубина копания mm 6620
Макс. высота копания mm 9750
Габаритная длина mm 9485
Габаритная ширина mm 2990
Габаритная высота mm 3005
Технические характеристики экскаватора
Doosan DX225LCA (2019-2021 гг.) | Экскаваторы
Технические характеристики — DX225LCA Doosan
Уведомление: Все перечисленные данные проверены экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.
Масса 21,5 т
Транспортная длина 9,49 м
Транспортная ширина 2,99 м
Транспортная высота 3 мес.
Вместимость ковша 0,92 м³
Ширина колеи 600 мм
Макс.Досягаемость по горизонтали 9,73 м
Глубина выемки 6,62 м
Усилие отрыва 149 кН
Ширина ковша 1,24 м
Двигатель мануф. Doosan
Тип двигателя DB58TIS
Мощность двигателя 115 кВт
Мощность двигателя 154 л.с.
Рабочий объем 5.79 л
Оборотов при максимальном крутящем моменте 1400 об / мин
Макс. крутящий момент 603 Нм
Количество цилиндров 6
Диаметр цилиндра x ход 102 x 118 мм
Уровень выбросов T2
Вместимость ковша мин. ###
Вместимость ковша макс. ###
Ходовая часть ###
Стрела ###
Размеры д x ш x в ###
Масса ###
Базовая модель, вкл.Кабина с конструкцией ROPS, тяговый привод, стандартная стрела и стандартный ковш
DX225LCA Doosan — Специальное оборудование
Дизельный сажевый фильтр
Регулировка колеи
Лезвие
Регулировка кабины
Предупреждение о перегрузке
Погрузочно-разгрузочный экскаватор
Кондиционер
Сцепное устройство быстрое гидр.
Механизм быстрой навески.
Загрузить паспортные данные — Doosan DX225LCA
Икс
Что вы думаете об этой машине?
Спасибо за отзыв
Гусеничный экскаватор
Doosan DX225LCA Ремонтная мастерская

(S / N: 5167 и выше)
—
Это руководство по обслуживанию для гидравлического экскаватора Daewoo Doosan DX225LCA, загружаемое в формате PDF, было подготовлено в качестве средства для повышения качества ремонта путем предоставления сервисному специалисту точного понимания продукта и показав ему правильный способ ремонта и вынесения суждений.Убедитесь, что вы понимаете содержание этого руководства и используете его в полной мере при каждой возможности.
ПРИМЕНИМЫЕ МОДЕЛИ:
Экскаватор Doosan DX225LCA
Серийный номер 5167 и выше
СОДЕРЖАНИЕ:
Безопасность
Гусеничный экскаватор Безопасность
Гусеничный экскаватор — P001716 9000 — Общие технические характеристики Doosan 9000 — Doosan 9000 — Общие технические характеристики Процедуры технического обслуживания — SP000016 Стандартные моменты затяжки
— SP000813
Верхняя часть конструкции
Кабина — SP000943 Противовес
— SP001617 Топливный бак
— SP001718 Топливоперекачивающий насос
— SP000021
Подшипник качания — SP000022
Редуктор поворота — SP001618 Конструкция
Гусеница в сборе — SP001619
Двигатель и трансмиссия
Муфта привода (главный насос) — SP000912
Гидравлика
Поиск и устранение неисправностей гидравлической системы, проверка и регулировка — SP000913 Накопитель
— SP000028
Центральное шарнирное соединение (шарнирное соединение) — SP001620
Цилиндры
— SP0009 Мотор — SP000194
Ходовой двигатель — SP001621
Шестеренчатый насос — SP000931
Главный регулирующий клапан — SP001024
Аксиально-поршневой насос — SP000932
Сервер ВОМ — SP000933
Клапан дистанционного управления (рабочий рычаг / джойстик) — SP001646
Клапан управления ходом (с демпфером) — SP001647 Электромагнитный клапан в сборе — SP001622 Клапан выключателя EPPR
(опция) — SP000192 Гидравлическая схема
(DX225LC / DX225LCA) — SP001689
Электрическая система
Электрическая система
— SP001727 Электрическая схема
(DX225LCA) — SP001732

Bucket — SP000939
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУКОВОДСТВА:
Формат файла: PDF
Язык: английский
Версия для печати: Да
Возможность поиска: Да
Помечено в закладки: Да
Pub.№: K1049156E
Всего страниц: 792
Это руководство по обслуживанию / руководство по ремонту / руководство по ремонту в формате PDF, содержащее спецификации, схемы, реальные фотоиллюстрации и схемы. Помимо экономии места в PDF-файлах с возможностью полного поиска вместо распечатанного руководства вы можете использовать функцию поиска в программе для чтения PDF-файлов (Adobe Acrobat), чтобы найти именно то, что вы ищете, и просто распечатать точные страницы, которые вам нужны, или все руководство легко. Это то же руководство, которое ваш местный дилер будет использовать при ремонте.Это необходимо для того, кто занимается своими делами! Экономия $$$$$$ на затратах на ремонт и обслуживание !!!!
Мгновенная загрузка означает, что вам НЕ нужно платить за доставку или ждать получения компакт-диска или бумажного руководства по почте !, Вы получите это руководство СЕГОДНЯ через функцию мгновенной загрузки после завершения оплаты через нашу безопасную платежную систему. Мы принимаем ВСЕ основные кредитные / дебетовые карты / PayPal.
—
Содержание
Безопасность
Безопасность гусеничного экскаватора
Меры предосторожности
Применимые модели
Для оператора экскаватора DOOSAN
Изучите сигнальные слова, используемые с символом предупреждения о безопасности
Общие правила безопасности
Допустимая грузоподъемность
Конфигурация
Расположение знаков безопасности
Сводка мер безопасности при подъеме в режиме копания
Несанкционированные модификации
Общая информация об опасностях
Правила безопасности
Средства безопасности
Внутри отсека оператора
Одежда и средства индивидуальной защиты
Могут потребоваться дыхательные маски, защита ушей
Вибрация Информация об уровне
Рекомендации по ограничению вибрации
Монтаж и демонтаж 90 197 Опасность возгорания топлива, масла и гидравлических жидкостей
Меры предосторожности при работе с жидкостями при высоких температурах
Предотвращение опасностей, связанных с асбестовой пылью
Травмы от рабочего оборудования
Огнетушитель и аптечка
Защита от падающих или летающих предметов
Меры предосторожности при использовании навесного оборудования
Аккумулятор
Внутренняя вентиляция Аварийный выход
перед запуском двигателя
Меры предосторожности на рабочем месте
Проверки перед запуском двигателя
Запуск двигателя
Перед эксплуатацией машины
Работа машины
При повороте или изменении направления движения
Меры предосторожности при движении
Движение по склонам
Запрещенные операции
Меры предосторожности при работе
Избегайте высоких Кабели напряжения
P Защита кабины от падающих предметов (опция)
Работайте осторожно на снегу, льду и при очень низких температурах
Работа на склонах
Парковочная машина
Никогда не позволяйте никому ездить на навесном оборудовании
Техническое обслуживание
Предупреждающая табличка
Очистите перед осмотром или техническим обслуживанием
Правильные инструменты
Использование освещения
Предотвращение пожара и предотвращение взрыва
Предотвращение ожогов
Сварочный ремонт
Предупреждение о снятии противовеса и переднего приспособления
Меры предосторожности при снятии, установке и хранении навесного оборудования
Меры предосторожности при работе на машине
Крышки для проверки блокировки
Предотвращение защемления и предотвращение порезов
Регулировка натяжения гусеницы требует осторожности
Опоры и блокировка для рабочего оборудования
Действия при обнаружении неисправности во время осмотра
Меры предосторожности при работе с линиями, трубками и шлангами высокого давления
Отходы
Батарея
Предотвращение опасностей, связанных с аккумулятором
Ускоренный запуск или зарядка аккумуляторных батарей двигателя
Буксировка
Меры предосторожности при буксировке
Транспортировка и транспортировка
Соблюдать правила штата и местных властей -the-Road Rules
Подъем с помощью стропа
Технические характеристики
Технические характеристики для DX225LCA
Меры предосторожности
Применимые модели
Общее описание
Расположение компонентов
Общие размеры
Рабочий диапазон
Общие характеристики
Кривые рабочих характеристик двигателя (согласно стандарту DIN 6270)
Приблизительный вес материалов для рабочих нагрузок
Эксплуатационные испытания
Стандарты производительности экскаваторов
Условия испытаний
Тесты скорости движения и баланса двигателя хода (отклонение рулевого управления)
Тест скорости
Отклонение хода
Тест скорости поворота и силы замедления
Тест скорости поворота
Тест силы замедления поворота
Тесты рабочих характеристик цилиндров
Тест цилиндров стрелы
Тест цилиндров рычага
Ковш Испытание цилиндра
Испытание гидравлического цилиндра естественным падением
Испытание подъемного мотора ходовым двигателем
Общее обслуживание
Общие процедуры обслуживания
Меры предосторожности
Применимые модели
Меры предосторожности и рекомендации при сварке
Гидравлическая система — общие меры предосторожности
Порядок технического обслуживания и ремонта
Общие меры предосторожности
Гидравлический Чистота системы и утечки масла
M Меры предосторожности при техническом обслуживании гидравлической системы
Меры предосторожности при утечке масла
Очистка и осмотр
Общие рекомендации
Проверка подшипников
Нормальный подшипник
Изогнутый сепаратор
Истирание
Абразивный износ ступенчатого износа
Травление
Несоосность
Износ ролика
Усталостное растрескивание
Треснувшая внутренняя дорожка
Размыты
Трещины
Обесцвечивание при нагревании
Обесцвечивание пятен
Стандартные моменты затяжки
Меры безопасности
Применимые модели
Значения крутящего момента для стандартных метрических креплений
Значения крутящего момента для стандартных U.S. Крепежные детали
Оборудование с фосфатным покрытием, тип 8
Значения крутящего момента для шланговых хомутов
Значения крутящего момента для разъемных фланцев
Инструменты для удлинения динамометрических ключей
Увеличение крутящего момента
Другое применение инструментов для удлинения динамометрических ключей
Спецификации крутящего момента (метрические)
I. «Loctite» Крепежные клеи
II. Герметик для трубной резьбы «Loctite»
III. Прокладка / фланцевый герметик «Loctite»
IV.Удерживающие составы «Loctite»
V. Клеи «Loctite»
Верхняя структура
Кабина
Меры предосторожности
Применимые модели
Снятие
Установка
Противовес
Меры безопасности
Применимые модели
Общие
Предупреждение об установке противовеса и снятия переднего навесного оборудования
Снятие
Топливный бак
Меры безопасности
Применимые модели
Общее описание
Список деталей
Технические характеристики
Снятие
Установка
Процедуры запуска
Топливоперекачивающий насос
Меры безопасности
Применимые модели
Общее описание
Теория работы
Устранение неисправностей
Замена ротора и лопасти
Замена заднего Co ver
Замена якоря
Подшипник поворота
Меры предосторожности
Применимые модели
Техническое обслуживание подшипника поворота
Рекомендации по эксплуатации
Измерение осевого люфта подшипника поворота
Измерение бокового люфта подшипника
Основные операции подшипника поворота
Восстановление применимого подшипника поворота
Предохранительная шестерня
Безопасность Модели
Общее описание
Теория работы
Список деталей
Технические характеристики
Поиск и устранение неисправностей, проверка и регулировка
Демонтаж
Разборка
Очистка и осмотр (пределы износа и допуски)
Повторная сборка
Нагрев вала и нижнего / правого подшипника? Подгонка
Сборка несущих узлов
Держатель для чистки
Cleanin g Планетарный редуктор
в сборе №1 Держатель
Сборка держателя № 2
Сборка главного корпуса
Очистка корпуса и других деталей
Сборка вала и шестерни
Сборка уплотнения и подшипника
Сборка зубчатого венца
Сборка держателя.
Сборка двигателя
Установка
Процедуры запуска
Нижняя конструкция и шасси
Узел гусеницы
Меры безопасности
Применимые модели
Общее описание
Натяжение гусеницы
Очистка и проверка (пределы износа и допуски)
Башмак гусеницы
Нижний ролик
Верхний Ролик
Передний натяжной ролик
Башмаки и звенья гусеницы
Снятие гусеницы
Установка гусеницы
Передний натяжной ролик
Список деталей
Разборка переднего натяжного ролика
Повторная сборка переднего натяжного ролика
Нижний ролик
Список деталей
Снятие нижнего ролика
Разборка нижнего ролика

Установка нижнего ролика
Верхний ролик
Список деталей
Снятие верхнего ролика
Разборка верхнего ролика
Повторная сборка верхнего ролика
Пружина гусеницы и регулировочный цилиндр гусеницы
Список деталей
Двигатель и приводная передача
Приводная муфта (главный насос)
Меры безопасности
Применимые модели
Приводная муфта
Специальный инструмент Установка
муфты привода
Процедура установки
Гидравлика
Устранение неисправностей, проверка и регулировка гидравлической системы
Меры предосторожности
Применимые модели
Гидравлическая система — общие примечания
Гидравлическая схема
Общие примечания
Работа рабочих компонентов
Рабочий контур стрелы
Контур подъема стрелы
Опускание стрелы Цепь
Рабочий контур руки
Цепь толпы рук
Контур опрокидывания рукояти
Рабочий контур ковша
Контур заполнения ковша
Контур опускания ковша
Рабочий контур поворота
Рабочий контур правого поворота
Рабочий контур левого поворота
Предохранительный клапан поворота и клапан подпитки
Рабочий контур хода
Контур прямого хода
Задний ход Базовые рекомендации по поиску и устранению неисправностей
Первоначальные проверки и испытания для установления рабочего состояния экскаватора
Сводка по сортировке по каретке
Управляющее давление
Регулировка и тестирование
Клапан режима мощности
Регулировка текущего сигнала и гидравлического давления
Клапан приоритета поворота
Регулировка давления и тока регулирующего клапана
Давление Up Valve
Checks and Ad justments
Регулировка входной мощности насоса
Регулировка регулятора насоса
Установка и тестирование расходомера и комплекта расходомера
Процедура установки и тестирования
Поиск и устранение неисправностей в системе поворота
Меры предосторожности / первоначальные проверки
Проверка и регулировка предохранительного клапана поворота
Устранение неисправностей — Редуктор поворота
Устранение неисправностей — Гидравлика Проблемы
Устранение неисправностей — Регулирующий клапан
Устранение неисправностей — Регулирующий клапан
Устранение неисправностей — Регулирующий клапан джойстика
Аккумулятор
Меры безопасности
Применимые модели
Общее описание
Технические характеристики
Центральное шарнирное соединение (поворотное)
Меры безопасности
Применимые модели
Общее описание
Поиск и устранение неисправностей, тестирование и регулировка
Осмотр
Испытания
Разборка
Повторная сборка
Цилиндры
Меры предосторожности
Применимые модели
Общее описание
Теория работы
Список деталей
Специальные инструменты и материалы
Гайка поршня
Патрубок поршня
Стальной зажим втулки
Зажим поршня грязесъемника
Приспособление для выпрямления уплотнения
Разборка
Повторная сборка
Двигатель поворота
Меры предосторожности
Применимые модели
Руководство по эксплуатации
Информация о маркировке
Технические характеристики
Конструкция и принципы работы
Конструкция
Принципы работы
Узел тормоза
Предостережения
Проверить позицию ints
Направление вращения
Внешняя нагрузка на конец вала
Активный диапазон масла и температуры
Фильтр
Установка и трубопровод
Заправка и выпуск воздуха
Меры предосторожности при запуске
Причины и решения проблем
Общие меры предосторожности.
Как проверить дефекты двигателя
Признаки и решения проблем
Инструкции по техническому обслуживанию
Разборка и сборка
Момент затяжки болтов
Инструменты, используемые для разборки и сборки
Разборка
Сборка
Техническое обслуживание
Справочные материалы по замене изношенных деталей
Справочные материалы по креплению скользящих деталей Ходовой двигатель

Меры предосторожности
Применимые модели
Руководство по эксплуатации TM40VD
Общие характеристики
Легенда
Основная структура и схема
Базовая конструкция двигателя TM
Принципы работы
Редуктор Гидравлический двигатель
(тормозной клапан, стояночный тормоз, двухскоростной высокоскоростной и низкоскоростной Переключение)
Предупреждения в U se
Фитинг (См. схемы внешних спецификаций.)
Трубопровод
Гидравлическое масло
Смазочное масло
Техническое обслуживание
Устранение неисправностей
Диаграммы внешних характеристик
Основная структура и схемы
Поперечное сечение сборки
Список деталей
Инструкции по техническому обслуживанию TM40VD
Меры предосторожности
Список инструментов для разборки и повторной сборки
Стандартные инструменты для демонтажа
Механические инструменты
Инструкции
Общие меры предосторожности
Процедура разборки
Разборка гидравлического двигателя Деталь
Повторная сборка
Общие меры предосторожности
Процедура повторной сборки
Повторная сборка детали гидравлического двигателя
Повторная сборка детали заднего фланца (1)
Редукция Узел шестерни
Проверка фактов после сборки
Испытания
Список уплотнений
Шестеренчатый насос
Меры предосторожности
Применимые модели
Одинарный шестеренчатый насос
Разборка
Повторная сборка
Главный регулирующий клапан
Меры предосторожности
Применимые модели
Общее описание
Все принципы работы
Золотники находятся в нейтральном положении
Одинарный режим
Смешанный режим
Противодвижной клапан
Главный предохранительный клапан
Предохранительный клапан от перегрузки
Предохранительный клапан низкого давления
Список деталей
Технические характеристики
Поиск и устранение неисправностей, тестирование и регулировка
Поиск и устранение неисправностей
Общий регулирующий клапан
Предохранительный клапан 901 97 Общее давление масла
Регулировка клапанов
Главный предохранительный клапан
Предохранительный клапан
Разборка
Меры предосторожности при разборке
Разборка главной золотника, деталь
Разборка пара-оборота рукоятки 1 Деталь
Разборка выпускного клапана регенерации рукоятки Деталь
Разборка нагрузки Обратный клапан Деталь
Разборка предохранительного клапана Деталь
Разборка предохранительного клапана
Разборка дополнительной секции Деталь
Разборка других заглушек
Разборка болта корпуса клапана
Разборка главного предохранительного клапана
Разборка предохранительного клапана
Сборка и разборка Предохранительный клапан низкого давления
Очистка и проверка (пределы износа и допуски)
Очистка
Осмотр
Повторная сборка
Меры предосторожности при сборке
Меры предосторожности при обращении с уплотнительным кольцом
Меры предосторожности при обращении с катушкой
Метод окраски клея (винтовая часть и часть винта рычага частей, требующих клейкости)
Последовательность сборки
Узел катушки (основная катушка)
Узел параповоротного золотника рычага 1
Узел клапана предотвращения смещения
Последовательность сборки основного корпуса регулирующего клапана
Сборка предохранительного клапана
Сборка обратного клапана нагрузки
Сборка клапана предотвращения смещения
Сборка дополнительной секции Деталь
Сборка механизма регенерации рычага Клапан
Сборка рычага 1 пара-оборота золотника
Сборка главной золотника
Сборка других заглушек
Техническое обслуживание предохранительных клапанов
Повторная сборка главного предохранительного клапана
Повторная сборка предохранительного клапана от перегрузки (69, всего 6 мест)
Повторная сборка предохранительного клапана низкого давления (70, всего 2 места)
Установка
Процедуры запуска
Осевой поршень Насос
Меры предосторожности
Применимые модели
Техническое обслуживание насоса
Расположение компонентов
Список деталей
Инструменты
Момент затяжки
Разборка
Повторная сборка
Стандарты обслуживания корпуса насоса
Изменить стандарты изношенных деталей
Исправить стандарты блока цилиндров, тарелки клапана и качающейся шайбы ( Башмак)
Сервер ВОМ
Меры предосторожности
Применимые модели
Техническое обслуживание насоса
Разборка
Повторная сборка
Обслуживание Нормы качества корпуса насоса
Клапан дистанционного управления (рабочий рычаг / джойстик)
Меры предосторожности
Применимые модели
Общее описание
Теория работы
Структура
Функция
Список деталей
Технические характеристики
Рабочие характеристики
Моменты затяжки
Инструменты и материалы
Разборка
Очистка и Осмотр (пределы износа и допуски)
Повторная сборка
Процедуры запуска
Клапан управления ходом (с демпфером)
Меры предосторожности
Применимые модели
Общее описание
Теория работы
Редукционный клапан
Эксплуатационная теория демпферного механизма
Причины неисправностей и Меры
Список деталей
Технические характеристики
Момент затяжки s
Снятие
Разборка
Очистка и осмотр (пределы износа и допуски)
Повторная сборка
Установка
Процедуры запуска
Узел электромагнитного клапана
Меры предосторожности
Применимые модели
5-соленоидный клапан
Список деталей электромагнитного клапана
Функции 5-клапанного узла в сборе Пакет
Этот комплект электромагнитного клапана в сборе выполняет следующие функции.
Функции и работа электромагнитных клапанов
Подробное описание функций и операций электромагнитных клапанов
Схема сборки и необходимые инструменты
Меры предосторожности при разборке и повторной сборке
Схема электромагнитного клапана
Контрольные точки и решения проблем
Проверка управляющего давления на наличие дефектов
2-электромагнитный клапан Список деталей
Схема сборки
и необходимые инструменты
Меры предосторожности при разборке и повторной сборке Схема электромагнитного клапана
Руководство по поиску и устранению неисправностей
Клапан выключателя EPPR (опция)
Меры безопасности
Применимые модели
Структура
Номера и названия деталей
Функции и действия
Эксплуатация
Инструкции по техническому обслуживанию
Техническое обслуживание
Момент затяжки болтов
Инструменты, используемые для разборки и сборки
Разборка
Сборка
Гидравлическая схема (DX225LC / DX225LCA)
Меры предосторожности
Применимые модели
DX225LC / DX225LCA
Электрическая система
Электрическая система
Меры предосторожности Цвет провода

Система электропитания
Цепь запуска двигателя
Начало работы
После запуска
Работа цепи запуска (2)? Сразу после запуска
Система предпускового подогрева двигателя
Останов двигателя
Система зарядки
Система мониторинга
Панель приборов
Схема системы мониторинга
Работа
Приборы
Предупреждающие и световые индикаторы
Индикация сигнальных ламп
Индикация многофункциональной приборной панели и области буквенной информации
Начальная работа
Селекторный переключатель режима
Переключатель режима питания
Автоматический переключатель холостого хода
Дисплей области графической информации
Обзор
Основные меню для области графического дисплея
Кнопки выбора меню
Главное меню
Язык
Установить часы
Информация о фильтре / масле
Порядок отображения меню и пояснение значков
Adjust Display
Set Pass word
Специальное меню
Вход / доступ и выход / выход из меню
Вход / доступ к меню
Выход / выход из меню
Выбор специального меню
Информация о состоянии машины
Информация об отказе
Информация о работе машины
Экран информации о работе машины
Электронная система управления гидравликой (e? EPOS) Схема системы управления

Управление режимом мощности
Работа
1.Power Mode
2. Стандартный режим
3 Работа в случае отказа в системе управления (работа в дополнительном режиме
Power Mode Control? Принципиальная схема
Work Mode Control
Work Mode Control? Принципиальная схема
Engine Control System
Engine Control Dial
Engine Управляющий двигатель
Схема цепи управления двигателем
Автоматическое управление замедлением (автоматическое управление холостым ходом)
Система защиты от перегрева двигателя
Режим повышения мощности
Работа
Управление повышением мощности? Принципиальная схема
Автоматическое управление скоростью движения
Автоматическое управление скоростью движения? Схема цепи
Регулировка двигателя Скорость
Двигатель Контроллер дроссельной заслонки
Функция самодиагностики
Контроллер e? EPOS
Система кондиционирования воздуха
Схема
I Внутренние и внешние фильтры
Как проверить внутренний воздушный фильтр
Как проверить внешний воздушный фильтр
Схема системы кондиционирования воздуха
Схема цепи кондиционера / обогревателя
Блок кондиционера / обогревателя
Схема воздушных потоков
Дверь открыта в режимах вентиляции
Основные компоненты
Привод? Привод управления направлением ветра
? Контроль температуры
Привод? Внутренний / внешний воздухообмен
Модуль управления воздушным потоком
Датчик температуры окружающего воздуха
Датчик солнечного света
Панель управления
Внешний вид и расположение клемм
Термины клемм
Логика управления
Самодиагностика
Отображение температуры окружающей среды
Компрессор
Ресивер Осушитель
Система стеклоочистителей
Цепь стеклоочистителя
Работа стеклоочистителя
Непрерывная работа
Прерывистая работа
Система освещения
Схема цепи системы освещения
Вид света
Работа
Устройство предупреждения о перегрузке
Схема цепи устройства предупреждения о перегрузке
Аудиоконтроллер
Схема цепи аудиоконтроллера
Работа V ia Панель управления аудиосистемой
Электрическая схема (DX225LCA)
Меры предосторожности
Применимые модели
DX225LCA
Приспособления
Стрела и рукоять
Меры безопасности
Применимые модели
Характеристики штифта переднего навесного оборудования
Процедура снятия и установки переднего приспособления
Рычаг
Установка
Процедура установки рукояти

Процедура установки стрелы
Процедуры запуска
Ковш
Меры предосторожности
Применимые модели
Проверка и замена зубьев ковша
Замена уплотнительного кольца ковша
Присоединение, снятие и разворот ковша
Отсоединение ковша
Присоединение ковша
Реверс ковша

—
Новаторские характеристики экскаватора DX225LCA Doosan
Doosan известна производством качественного оборудования, и Doosan DX225LCA не является исключением.Если вы находитесь в процессе приобретения оборудования и техники для своего бизнеса, обязательно ищите качественный экскаватор Doosan для продажи на Truck & Trailer.
Источник изображения: веб-сайт Doosan South Africa
Экскаватор DX225LCA Doosan будет копать, поднимать и загружать, как и любой другой гусеничный экскаватор, и может использоваться для создания траншей и ям, а также подъема объектов на рабочей площадке. Ценность этой модели от Doosan заключается в дополнительном внимании к оптимизации комфорта для вас, водителя, максимальной топливной эффективности и обеспечению надежной работы.
Характеристики производительности Doosan DX225LCA
Электронная система оптимизации мощности Doosan (e-EPOS), по мнению инженеров Doosan, является мозгом Doosan DX225LCA. e-EPOS — это то, что объединяет двигатель и гидравлическую систему в эффективную синхронизацию, преобразуя мощность двигателя в плавную гидравлическую работу, которая для вас, водителя этого гидравлического экскаватора, будет казаться простой и управляемой поездкой.
Система CAN (Controller Area Network) действует как надежная резервная копия, поддерживая постоянную и постоянную передачу между двигателем и гидравлической системой, поэтому вы не будете беспокоиться о том, что экскаватор пропустит удар.Гидравлический насос имеет производительность 2 x 206,5 л / мин, что означает более короткое время цикла и более высокую эффективность пилотной линии.
Привод поворота снижает удары во время вращения, приводимый в действие огромным крутящим моментом для более коротких циклов. Механизм хода гусеничного экскаватора Doosan был изменен внутри, чтобы он стал более прочным, долговечным и обеспечивающим более плавный ход.
Источник изображения: веб-сайт Doosan South Africa
Двигатель представляет собой 6-цилиндровый двигатель с водяным охлаждением для безопасной и стабильной работы.Двигатель работает как сердце экскаватора, работая в тандеме с системой e-EPOS, обеспечивая стабильные и впечатляющие результаты.
Выбирайте между режимами работы с такими функциями, как автоматическое замедление для оптимизации производительности и топливной экономичности. Этот гусеничный экскаватор настолько умен, что у него даже есть функция самодиагностики, которая обнаруживает технические проблемы и позволяет быстро их устранять.
Кабина и интерьер кабины DX225LCA
В то время как некоторые строительные компании могут сосредоточиться исключительно на производительности, а другие зациклены только на создании роскошного, красивого интерьера, но при этом ничего не происходит под капотом, Doosan обеспечивает прекрасный баланс производительности и удобства.
Кабина этой модели гидравлического экскаватора от Doosan спроектирована так, чтобы оптимизировать комфорт и продуктивность водителя, поскольку, в конце концов, именно водитель держит в своих руках скорость работы экскаватора. Экскаваторы Doosan обеспечивают безопасность и эргономичность в сочетании, не ставя под угрозу друг друга.
Источник изображения: веб-сайт Doosan South Africa
DX225LCA поставляется с кондиционером с 5 различными режимами работы, двухступенчатым регулируемым сиденьем с поясничной опорой и дополнительным сиденьем с пневматической подвеской, которое снижает вибрацию вашего тела, а также нагревает сиденье, чтобы вам было комфортно даже зимой или в холод. ночи.
Панель управления сделана просто и удобно расположена, чтобы создать удобную рабочую среду внутри кабины. У вас также есть возможность установить MP3 / CD-плеер с легкодоступными элементами управления, чтобы ваша работа не пострадала от одновременного удовольствия.
Наслаждайтесь другими функциями кабины Doosan DX225LCA, такими как отделение для мобильного телефона, розетка на 12 В и прикуриватель. По сравнению с предыдущими моделями обзор во всех направлениях улучшился, и водители, знакомые с предыдущими экскаваторами, будут довольны увеличенным размером кабины модели DX225LCA.
Многофункциональная цветная панель ЖК-монитора дает вам больше контроля над работой машины. Здесь вы можете управлять режимами работы, расходом и просматривать информацию, касающуюся обслуживания вашего экскаватора Doosan.
Рама, устойчивость и прочность
В то время как производительность и качество работы на вашем рабочем месте зависит от вас и вашей бригады, производительность и долговечность вашего экскаватора зависит от команды Doosan. Doosan использует передовые компьютерные технологии проектирования, чтобы построить экскаватор с прочной рамой, который снова и снова выдержит самые тяжелые работы.
Этот экскаватор опирается на шасси X, обеспечивающее наиболее прочное и прочное шасси, с которым может справиться этот гидравлический экскаватор Doosan. Шасси X на экскаваторе было разработано с использованием анализа методом конечных элементов среди других передовых технологий для достижения оптимальной устойчивости. Рама D-типа усиливает x-шасси, обеспечивая дополнительную прочность и поглощая удары, которые могут повлиять на устойчивость шасси.
Источник изображения: веб-сайт Doosan South Africa
Усиленная конструкция стрелы этого гусеничного экскаватора имеет большую толщину, что позволяет лучше распределять нагрузку.Сборка стрелы, изготовленная из литых элементов и усилений, позволяет стреле и стреле служить дольше, чем на обычных экскаваторах.
Экскаваторы Doosan сделаны с превосходным качеством до мельчайших деталей. Металлические втулки на всех передних шарнирах достаточно смазаны, чтобы увеличить интервалы смазки до 250 часов, поэтому вы тратите меньше времени на техническое обслуживание и больше времени на работу.
Гусеничная пружина и натяжной ролик на Doosan DX225LCA были объединены, чтобы увеличить время безотказной работы вашего экскаватора.Цепь гусеницы состоит из герметичных самосмазывающихся звеньев, заблокированных от внешних воздействий, что обеспечивает долговечность.
Удобство обслуживания и технические характеристики
Несмотря на то, что этот гусеничный экскаватор Doosan был создан для того, чтобы сократить время, затрачиваемое на выход из кабины и выполнение работ по ремонту экскаватора, Doosan по-прежнему уверяет операторов экскаваторов, что время, затрачиваемое на техническое обслуживание, будет как можно меньше благодаря удобству обслуживания.
Этот гидравлический экскаватор оснащен такими функциями, как высокопроизводительный масляный фильтр двигателя, фильтрующий 99.5% частиц, растягивая ваше масло до 500 часов между заменами масла. Воздух также фильтруется, чтобы уменьшить загрязнение двигателя.
Источник изображения: веб-сайт Doosan South Africa
Блок предохранителей находится внутри кабины, чтобы уменьшить внешние помехи и удобный доступ для водителя. Все части не экспонируются, но доступны на верхней и боковой панелях. Мониторинг e-EPOS можно проанализировать и даже распечатать, чтобы помочь вам решить самые сложные проблемы с обслуживанием.
Хотите приобрести качественный гусеничный экскаватор? Посетите Truck & Trailer сейчас и быстро найдите на продажу идеальный экскаватор Doosan.Имея большой выбор оборудования и техники, вы обязательно найдете подходящее оборудование для работы.
DOOSAN DX225LCA Руководство по эксплуатации и обслуживанию гусеничного экскаватора
Это ПОЛНОЕ официальное руководство по эксплуатации и обслуживанию гусеничного экскаватора DOOSAN DX225LCA.
В данном руководстве описаны процедуры эксплуатации, обращения, смазки, технического обслуживания, проверки и регулировки. это поможет оператору и обслуживающему персоналу достичь максимальной производительности за счет эффективной, экономичной и безопасной эксплуатации и технического обслуживания машины.
СОДЕРЖАНИЕ:
Безопасность
Оператору экскаватора DOOSAN
Расположение знаков безопасности
Сводка мер безопасности при подъеме в режиме копания
Несанкционированные модификации
Общая информация об опасностях
Перед запуском двигателя
Работа машины
Техническое обслуживание
Аккумулятор
Буксировка
Транспортировка и транспортировка
Таблицы номинальной грузоподъемности экскаваторов
Органы управления
Расположение компонентов
Зона оператора
Органы управления и панели
Панель приборов
Многофункциональный индикатор и графическая информация
Кнопки выбора режима
Главное меню настроек
Управление потоком
Дисплей выбора операции 9019 Панель управления обогревателем и кондиционером
Стерео
Разное электрическое оборудование
Регулировка сиденья
Потолочная крышка
Передние окна
Боковая защелка двери
Отделения для хранения вещей в кабине
Пепельница
Солнцезащитный козырек
Вешалка
Подстаканник
Держатель окна двери
Инструмент для аварийного разбивания стекол
Крышки и двери другого доступа
Эксплуатация
Работа с новым экскаватором
Запуск и остановка двигателя
Предохранительный рычаг
Ход
Инструкция по эксплуатации
Меры предосторожности при эксплуатации
Стояночный экскаватор
Процедура буксировки
Гидравлический выключатель Регулировка потока насоса
Методы эксплуатации
Эксплуатация в необычных условиях
Осмотр, техническое обслуживание и регулировка
Профилактическое обслуживание
Предварительная настройка машины для технического обслуживания
Таблица рекомендуемых смазочных материалов
Объем жидкости
Таблица смазки и обслуживания
Интервалы технического обслуживания
10 часов / ежедневное обслуживание
Обслуживание 50 часов / еженедельно
Обслуживание 250 часов / месяц
Обслуживание 500 часов / 3 месяца
Обслуживание 1000 часов / 6 месяцев
Обслуживание 2000 часов / год
Обслуживание 4000 часов / раз в два года
Обслуживание 12 000 часов / шесть лет
Air-Condit система ионизации
Осмотр болтов и гаек
Ковш
Электрическая система
Система охлаждения двигателя
Топливный насос (опция)
Работа с гидроаккумулятором
Натяжение гусеницы
Гидравлическая система вентиляции и заливки
Долгосрочное хранение
Техническое обслуживание в особых условиях
Транспортировка
Погрузка и Разгрузка
Подъем с помощью стропа
Устранение неисправностей
Электрическая система
Двигатель
Гидравлическая система
Система поворота
Система перемещения
Спецификация
Стандартная спецификация
Габаритные размеры
Рабочий диапазон
Приблизительный вес материалов для рабочей нагрузки
Индекс
==
** Спецификация модели: ГУСЕНИЧНЫЙ ЭКСКАВАТОР DOOSAN DX225LCA
** Номер публикации: K1049155E
** Серийный номер 5167 и выше
** Язык: английский
** Формат файла: PDF
** Всего страниц: 273
** Требования: Adobe PDF Reader.
** УВЕЛИЧЕНИЕ / УМЕНЬШЕНИЕ: ДА
** МГНОВЕННАЯ ДОСТАВКА: ДА
** Технические характеристики: ПОЛНОСТЬЮ ПЕЧАТЬ И ЗАМЕТКА ДЛЯ ЗАПИСИ
** Совместимость: все версии Windows и Mac
==
Это руководство ПО КАЧЕСТВУ на 100 процентов ПОЛНОЕ и ПОВРЕЖДЕННОЕ, никаких ОТСУТСТВУЮЩИХ / ПОВРЕЖДЕННЫХ страниц / разделов, которые могут вас напугать!
Этот PDF-файл помечен закладками, и он доступен для поиска, чтобы упростить поиск того, что вам нужно.
Подробные иллюстрации, покомпонентные схемы, чертежи и фотографии проведут вас через каждую процедуру сервисного ремонта.
Это руководство можно просмотреть на любом компьютере, а также увеличить и распечатать.
Полная загрузка поставляется в формате PDF, который может работать со всеми операционными системами Windows на базе ПК, а также Mac. Он сохраняется на ваш жесткий диск и может быть записан на CD-ROM.
МГНОВЕННАЯ ЗАГРУЗКА ОЗНАЧАЕТ, что НЕ БУДЕТ НИКАКИХ РАСХОДОВ НА ДОСТАВКУ ИЛИ ОЖИДАНИЯ БУМАГИ ИЛИ КОМПАКТНОГО ДИСКА РУКОВОДСТВА ПО ПОЧТЕ. ВЫ ПОЛУЧИТЕ ДАННОЕ РУКОВОДСТВО СЕГОДНЯ ЧЕРЕЗ МОМЕНТАЛЬНУЮ ЗАГРУЗКУ ПО ЗАВЕРШЕНИИ ПЛАТЕЖИ ЧЕРЕЗ НАШ БЕЗОПАСНЫЙ ПЛАТЕЖНЫЙ ПРОЦЕССОР.
МЫ ПРИНИМАЕМ ВСЕ ОСНОВНЫЕ КРЕДИТНЫЕ / ДЕБЕТОВЫЕ КАРТЫ И PAYPAL.
ВЫ МОЖЕТЕ СДЕЛАТЬ РЕМОНТ САМ И ЭКОНОМИТЬ ДЕНЬГИ $$
Новаторские характеристики экскаватора DX225LCA Doosan
Doosan известна производством качественного оборудования, и Doosan DX225LCA не является исключением. Если вы находитесь в процессе приобретения оборудования и техники для своего бизнеса, обязательно ищите качественный экскаватор Doosan для продажи на Truck & Trailer.
Источник изображения: веб-сайт Doosan в Южной Африке
Экскаватор DX225LCA Doosan будет копать, поднимать и загружать, как и любой другой гусеничный экскаватор, и может использоваться для создания траншей и ям, а также подъема объектов на рабочей площадке.Ценность этой модели от Doosan заключается в дополнительном внимании к оптимизации комфорта для вас, водителя, максимальной топливной эффективности и обеспечению надежной работы.
Характеристики производительности Doosan DX225LCA
Электронная система оптимизации мощности Doosan (e-EPOS), по мнению инженеров Doosan, является мозгом Doosan DX225LCA. e-EPOS — это то, что объединяет двигатель и гидравлическую систему в эффективную синхронизацию, преобразуя мощность двигателя в плавную гидравлическую работу, которая для вас, водителя этого гидравлического экскаватора, будет казаться простой и управляемой поездкой.
Система CAN (Controller Area Network) действует как надежная резервная копия, поддерживая постоянную и постоянную передачу между двигателем и гидравлической системой, поэтому вы не будете беспокоиться о том, что экскаватор пропустит удар. Гидравлический насос имеет производительность 2 x 206,5 л / мин, что означает более короткое время цикла и более высокую эффективность пилотной линии.
Привод поворота снижает удары во время вращения, приводимый в действие огромным крутящим моментом для более коротких циклов. Механизм хода гусеничного экскаватора Doosan был изменен внутри, чтобы он стал более прочным, долговечным и обеспечивающим более плавный ход.
Источник изображения: веб-сайт Doosan в Южной Африке
Двигатель представляет собой 6-цилиндровый двигатель с водяным охлаждением для безопасной и стабильной работы. Двигатель работает как сердце экскаватора, работая в тандеме с системой e-EPOS, обеспечивая стабильные и впечатляющие результаты.
Выбирайте между режимами работы с такими функциями, как автоматическое замедление для оптимизации производительности и топливной экономичности. Этот гусеничный экскаватор настолько умен, что у него даже есть функция самодиагностики, которая обнаруживает технические проблемы и позволяет быстро их устранять.
Кабина и интерьер кабины модели DX225LCA
В то время как некоторые строительные компании могут сосредоточиться исключительно на производительности, а другие зациклены только на предоставлении роскошного интерьера, который красив, но не требует особого внимания под капотом, Doosan обеспечивает прекрасный баланс производительности и удобства.
Кабина этой модели гидравлического экскаватора от Doosan спроектирована таким образом, чтобы обеспечить максимальный комфорт и продуктивность водителя, поскольку, в конце концов, именно водитель управляет скоростью работы экскаватора.Экскаваторы Doosan обеспечивают безопасность и эргономичность в сочетании, не ставя под угрозу друг друга.
Источник изображения: веб-сайт Doosan в Южной Африке
DX225LCA поставляется с кондиционером с 5 различными режимами работы, двухступенчатым регулируемым сиденьем с поясничной опорой и дополнительным сиденьем с пневматической подвеской, которое снижает вибрацию вашего тела, а также нагревает сиденье, чтобы вам было комфортно даже зимой или на улице. холодные ночи.
Панель управления сделана просто и удобно расположена, чтобы создать удобную рабочую среду внутри кабины.У вас также есть возможность установить MP3 / CD-плеер с легкодоступными элементами управления, чтобы ваша работа не пострадала от одновременного удовольствия.
Наслаждайтесь другими функциями кабины Doosan DX225LCA, такими как отделение для мобильного телефона, розетка на 12 В и прикуриватель. По сравнению с предыдущими моделями обзор во всех направлениях улучшился, и водители, знакомые с предыдущими экскаваторами, будут довольны увеличенным размером кабины модели DX225LCA.
Многофункциональная панель цветного ЖК-монитора дает вам больше контроля над работой машины.Здесь вы можете управлять режимами работы, расходом и просматривать информацию, касающуюся обслуживания вашего экскаватора Doosan.
Рама, устойчивость и прочность
В то время как производительность и качество работы на вашем рабочем месте зависит от вас и вашей бригады, производительность и долговечность вашего экскаватора зависит от команды Doosan. Doosan использует передовые компьютерные технологии проектирования, чтобы построить экскаватор с прочной рамой, который снова и снова выдержит самые тяжелые работы.
Этот экскаватор опирается на шасси X, что обеспечивает наиболее прочное и прочное шасси, с которым может справиться этот гидравлический экскаватор Doosan. Шасси X на экскаваторе было разработано с использованием анализа методом конечных элементов среди других передовых технологий для достижения оптимальной устойчивости. Рама D-типа усиливает x-шасси, обеспечивая дополнительную прочность и поглощая удары, которые могут повлиять на устойчивость шасси.
Источник изображения: веб-сайт Doosan в Южной Африке
Усиленная конструкция стрелы этого гусеничного экскаватора имеет большую толщину, что позволяет лучше распределять нагрузку.Сборка стрелы, изготовленная из литых элементов и усилений, позволяет стреле и стреле служить дольше, чем на обычных экскаваторах.
Экскаваторы Doosan
сделаны с превосходным качеством до мельчайших деталей. Металлические втулки на всех передних шарнирах достаточно смазаны, чтобы увеличить интервалы смазки до 250 часов, поэтому вы тратите меньше времени на техническое обслуживание и больше времени на работу.
Гусеничная пружина и натяжной ролик на Doosan DX225LCA были объединены, чтобы увеличить время безотказной работы вашего экскаватора.Цепь гусеницы состоит из герметичных самосмазывающихся звеньев, заблокированных от внешних воздействий, что обеспечивает долговечность.
Удобство обслуживания и технические характеристики
Несмотря на то, что этот гусеничный экскаватор Doosan был создан для того, чтобы сократить время, затрачиваемое на выход из кабины и выполнение работ по ремонту экскаватора, Doosan по-прежнему уверяет операторов экскаваторов, что время, затрачиваемое на техническое обслуживание, будет как можно меньше благодаря удобству обслуживания.
Этот гидравлический экскаватор оснащен такими функциями, как высокопроизводительный масляный фильтр двигателя, фильтрующий 99.5% частиц, растягивая ваше масло до 500 часов между заменами масла. Воздух также фильтруется, чтобы уменьшить загрязнение двигателя.
Источник изображения: веб-сайт Doosan в Южной Африке
Блок предохранителей находится внутри кабины, чтобы уменьшить внешние помехи и обеспечить удобный доступ для водителя. Все части не экспонируются, но доступны на верхней и боковой панелях. Мониторинг e-EPOS можно проанализировать и даже распечатать, чтобы помочь вам решить самые сложные проблемы с обслуживанием.
Рабочий объем поршня 5785 см3
Диаметр цилиндра и ход поршня 102 мм x 118 мм
Номинальная мощность на маховике 116 кВт (155 л.с.) при 1900 об / мин
110 кВт (148 л.с.) при 1900 об / мин
Максимальный крутящий момент 61.5 кгс / м (603 Нм) при 1400 об / мин
Хотите приобрести качественный гусеничный экскаватор? Посетите Truck & Trailer сейчас и быстро найдите на продажу идеальный экскаватор Doosan. Имея большой выбор оборудования и техники, вы обязательно найдете подходящее оборудование для работы.
Следующие две вкладки изменяют содержимое ниже.
новых экскаваторов, колесных погрузчиков и самосвалов Doosan для Ближнего Востока и Африки на Intermat
На Intermat 2012 компания Doosan Infracore Construction Equipment представила новые гусеничные экскаваторы, колесные погрузчики и самосвалы с шарнирно-сочлененной рамой (ADT), специально разработанные для Ближнего Востока и Африки. рынки.
Заменяя предыдущие модели SOLAR, новые гусеничные экскаваторы Doosan предлагают современный дизайн, сочетающий высокую надежность с рядом важных новых функций и технических улучшений, включая новейшие двигатели Tier 2, новые кабины и высокое качество. материалы и компоненты, которые особенно подходят для конкретных потребностей рынков Ближнего Востока и Африки. Новая модель DX225LCA станет частью стенда Intermat.
Новая линейка колесных погрузчиков Doosan для рынков Ближнего Востока и Африки основана на конструкции предыдущей линейки Mega, предлагая несколько улучшений для повышения производительности, большего комфорта оператора, более простого управления и удобства обслуживания, а также повышенной долговечности.
Новые ADT DA40 и DA30 Tier 2 основаны на более чем 40-летнем опыте работы на рынке ADT и с использованием качественных компонентов от таких поставщиков мирового класса, как Scania, ZF, NAF, Parker и Rexroth, новые ADT Doosan оптимизированы для экстремальных условий. — ходовые качества.
Новый гусеничный экскаватор DX225LCA
Эксплуатационная масса нового экскаватора DX225LCA варьируется от 21,5 до 23,2 тонны в зависимости от конфигурации. Новая модель предлагает максимальную вместимость ковша от 0,39 до 1.28 м3, глубина копания 6620 мм, вылет стрелы 9900 мм и высота копания 9750 мм. DX225LCA оснащен 6-цилиндровым двигателем Doosan DB58TIS с промежуточным охладителем воздуха и воздухом, соответствующим стандарту Tier 2, мощностью 110 кВт (148 л.с.) при 1900 об / мин (SAE J1349). DX225LCA также обеспечивает впечатляющее усилие отрыва ковша и рукояти рукояти — 15,2 и 12,6 т соответственно.
Выбирается с помощью нового цветного ЖК-дисплея в кабине нового экскаватора DX225LCA из трех режимов работы: «Мощность», «Стандартный» и «Экономичный», что позволяет значительно снизить расход топлива.В сочетании с этими рабочими режимами (P / S / E) новый контроллер EPOS обеспечивает идеальное взаимодействие и регулировку между двигателем и гидравлической мощностью, что оптимизирует производительность и значительно снижает расход топлива на 5-15% в зависимости от выбранного режима.
В других частях кабины пространство для оператора было значительно увеличено, а удобство управления, сиденье и джойстик были улучшены.
ADT Doosan: мощность, производительность, производительность и топливная экономичность
Оснащенный 6-цилиндровым дизельным двигателем Scania DC13 Tier 2 с полной выходной мощностью 368 кВт (500 л.с.) при 2100 об / мин, новый DA40 обеспечивает увеличение мощности на 10%. мощность двигателя по сравнению с предыдущей моделью МТ41.При увеличении полного крутящего момента на 22% до 2373 Нм (1750 фунт-футов) при 1300 об / мин крутящий момент, доступный в DA40, является «лучшим в своем классе» на рынке ADT.
Способствует общему снижению расхода топлива на 8% * новая трансмиссия ZF, предлагающая 8 передних и 4 задних скорости. Новая трансмиссия улучшает передачу мощности от двигателя к колесам для превосходного сцепления с дорогой. Чтобы выдерживать повышенную мощность, были увеличены габариты трансмиссии и охлаждающая способность грузовика.
DA40 сочетает в себе лучший в своем классе расход топлива с более высокой максимальной скоростью 58 км / ч (36 миль / ч). DA40 также имеет увеличенный объем кузова на 24,4 м³, а полезная нагрузка без крышки багажника увеличена до 40 метрических тонн, что более чем на 15% превышает полезную нагрузку MT41. Более высокие скорости и полезная нагрузка позволят заказчику увеличить прибыль от добычи полезных ископаемых, разработки карьеров или землеройных работ.
Опираясь на успех популярной модели MT31, которую он заменяет, новый самосвал с шарнирно-сочлененной рамой (ADT) Doosan DA30, который имеет полезную нагрузку 28 метрических тонн, предлагает множество новых функций для удовлетворения требований клиентов по увеличению мощности и производительности. эксплуатация, повышенная топливная эффективность, повышенный комфорт водителя и более высокие скорости движения.
Приводимый в действие 5-цилиндровым дизельным двигателем Scania DC9 Tier 2 с полной выходной мощностью 276 кВт (375 л.с.), DA30 предлагает на 8% больше мощности двигателя по сравнению с MT31. В сочетании с большей мощностью двигателя DA30 также имеет на 30% больший крутящий момент (1873 Нм при 1300 об / мин), чтобы обеспечить мощное тяговое усилие на обод, необходимое для работы в экстремальных условиях буксировки.
Исключительно гибкая и маневренная ходовая часть DA40 и DA30, спроектированная так, чтобы все 6 колес находились в постоянном контакте с землей, означает, что грузовики Doosan могут работать на очень пересеченной и мягкой местности на строительных площадках, таких как дорожные работы. и массовые выемки грунта, а также в горных выработках и карьерах.
Для получения дополнительной информации о строительной технике Doosan посетите www.doosanequipment.eu
Краткие технические характеристики гусеничного экскаватора Doosan DX225LCA
• Ковши: 0,39–1,28 м3
• Эксплуатационная масса: от 21,5 до 23,2 т
• Глубина копания (стандартная передняя) : 6620 мм
• Вылет копания (стандартная передняя часть): 9900 мм
• Высота копания (стандартная передняя часть): 9750 мм
• Ширина колеи (стандартная): 600 мм
• Общая ширина: 2990 мм
• Высота (стандартная передняя часть): 3005 мм
• Общая длина в рабочем положении (стандартное переднее): 10620 мм
• Радиус поворота задней части: 2750 мм
• Тяговое усилие: 22200 кг
• Усилие копания на ковше (ISO): 15.2 т
• Усилие копания на рычаге (ISO): 12,6 т
• Грузоподъемность на уровне земли (спереди): 7,8 т на 6 м
• Скорость движения: низкий диапазон — 3,0 км / ч, высокий диапазон — 5,5 км / ч
• Двигатель (SAE J1349, нетто): 6-цилиндровый промежуточный охладитель воздух-воздух
Двигатель Doosan DB58TIS Tier 2
110 кВт (148 л.с.) при 1900 об / мин
Краткие технические характеристики шарнирно-сочлененного самосвала Doosan DA40
Объем кузова: 24,4 м³
Полная масса (с шапкой): 70700 кг
Масса нетто: 30700 кг
Полезная нагрузка: 40000 кг
Грузоподъемность: 3.35 м
Длина: 10,59 м
Ширина: 3,48 м
Высота: 3,82 м
Радиус поворота (ISO 7457): 8,42 м
Скорость движения: вперед — 58 км / ч / назад — 15 км / ч
Полный крутящий момент: 2373 Нм при 1300 об / мин
Двигатель: 6-цилиндровый дизельный двигатель Scania DC13 Tier 2, 368 кВт при 2100 об / мин
Трансмиссия: ZF EP420 8F-4R с гидравлическим замедлителем и передним дифференциалом
Краткие технические характеристики шарнирно-сочлененного самосвала Doosan DA30
Объем кузова ( с задней дверью): 18 м³
Полная масса (с шапкой): 50900 кг
Масса нетто: 22900 кг
Полезная нагрузка: 28000 кг
Максимальная нагрузка: 2.946 м
Длина: 9,488 м
Ширина: 2,990 м
Высота: 3,53 м
Радиус поворота (ISO 7457): 7,68 м
Скорость движения: вперед — 58 км / ч / назад — 15 км / ч
Полный крутящий момент: 1873 Нм при 1300 об / мин
Двигатель: 5-цилиндровый дизельный двигатель Scania DC9 Tier 2, 276 кВт при 2100 об / мин, с моторным тормозом
Трансмиссия: промежуточный вал ZF EP370 с гидравлическим замедлителем и передним дифференциалом
9 Руководства по обслуживанию экскаваторов Doosan Бесплатная загрузка
История компании началась в 1896 году, когда Пак Сунг Джик открыл свой небольшой магазин в Сеуле.В 1946 году его преемник Пак-Ду-биюнг дал фирме новое имя — Doosan. Так современный история Doosan Infracore началась. Маленькая южнокорейская компания Doosan постепенно превратилась в крупную мировую компанию с головным офисом в Сеуле, заводами и офисами по всему миру. На На данный момент Doosan является крупнейшим южнокорейским производителем вилочных погрузчиков, строительного оборудования, станков с ЧПУ, а также производит бронированные машины, ракетные системы и детали торпед для национального армия.
Производство собственных двигателей Doosan было начато в 1958 году. В 1975 году линия по производству двигателей среднего размера была лицензирована по лицензии MAN, а в 1979 году — одной. малогабаритное производство по лицензии ISUZU. С 1985 года компания разрабатывает собственные продукты.
С приобретением Daewoo Heavy Industries & Machinery в апреле 2005 года компания Doosan сделала новый старт в строительстве. рынок машин и двигателей.После этого все оборудование стало поставляться на рынок под двойным брендом Doosan-Daewoo, призванным обеспечить преемственность. После основной задачи двойного бренда было выполнено — потребители должны были привыкнуть к новому имени и следить за тем, чтобы курс и политика компании остались неизменными — в начале 2007 года Doosan Infracore перешла на единый бренд — Дусан.
В 2006 году Doosan Heavy Industries and Construction и Doosan Mecatec подписали долгосрочное соглашение об аренде 110 гектаров земли во Вьетнаме, что позволило расширить мировую экспансию. производственная сеть.Весной 2009 года Doosan Heavy Industries Vietnam, дочерняя компания южнокорейской компании Doosan Heavy Industries and Construction, открыла новый завод во Вьетнаме в г. Стоимость. Он занял достойное место в разветвленной сети предприятий компании по всему миру.
В 2007 году Doosan приобрела три подразделения крупнейшей американской компании Ingersoll-Rand Company Ltd., включая всемирно известного производителя строительной техники Bobcat. Приобретение Bobcat , мировой лидер в производстве малой строительной техники, увеличил продажи группы Doosan в том же году. в год примерно до 7 долларов.4 млрд, и переместил компанию с 19 на седьмое место в рейтинге мировых производителей.
В настоящее время Doosan Group продает непрофильные активы, чтобы ускорить процесс трансформации в холдинг и укрепить свои позиции на рынке строительной техники. После Всего, сейчас Doosan производит широкий ассортимент продукции — от продуктов питания и напитков до двигателей, тяжелого оборудования и электростанций. В 2006 году было объявлено, что материнская компания Doosan будет реструктурирована в холдинговую компанию, которая должна быть завершена до 2010 года.Таким образом, компания стремится изменить основное направление своей деятельности, сместив акцент с производства. от продуктов питания к тяжелой технике. Например, в середине 2009 года Doosan продала свое производство алкоголя и упаковочное подразделение Doosan Techpak.
Doosan Group включает 15 филиалов, в том числе Doosan Heavy Industries & Construction, ведущего производителя энергетического оборудования в Южной Корее, и Doosan Infracore, ведущего производителя оборудования. производитель строительной техники и двигателей.Кроме того, Doosan Infracore Corporation имеет крупные фабрики в Южной Корее, Бельгии и Китае, сеть офисов продаж и дилеров. по всему миру. Годовой оборот Doosan Infracore Inc. сейчас составляет 11 миллиардов долларов.
В результате преобразований Doosan неуклонно реализует стратегию по достижению лидерства в своем сегменте в 21 веке и рассчитывает стать третьим по величине производителем в мире строительной техники и оборудования к 2012 году после Caterpillar и Komatsu (см .
