Чтз б10: Бульдозер ЧТЗ Б10 и его модификации — технические характеристики, описание, схемы | Бульдозеры | Hard-Machines.ru

>

Бульдозер ЧТЗ Б10 и его модификации — технические характеристики, описание, схемы | Бульдозеры | Hard-Machines.ru

Бульдозер Б 10 является продуктом модернизации и усовершенствования бульдозера Т-170 производства легендарного Челябинского тракторного завода. Он взял все лучшие характеристики от своего прототипа, но при этом его функции и технические показатели гораздо лучше. Однако нельзя сказать, что Б10 – это всего лишь модификация Т-170. Гусеничный трактор под названием Б10М Бульдозер является отдельной моделью в ассортименте техники, выпускаемой ЧТЗ.

Бульдозер Б10М применяется для экскавации грунта категории I-III. Грунт категории IV также может разрабатываться этим трактором после предварительного рыхления. Данный бульдозер также может быть оснащен рыхлителем. Бульдозер  спроектирован для эксплуатации при температуре воздуха в диапазоне от  -50°С до +40°С. Эта модель способна взрыхлять грунт, промерзший до -5°С.

Мощный бульдозер Б10М, технические характеристики и особенности

Габаритные размеры трактора с отвалом и рыхлителем:

Эксплуатационная масса ЧТЗ Б10М варьируется в зависимости от модификации:

Эксплуатационная масса ЧТЗ Б10М

Параметр

Б10М. 0000

Б10МБ.0020-1

Б10М.6000

Б10МБ.6020-1

Двигатель

Д-180

ЯМЗ-236Н-3

Базовый трактор Т10М, кг

15950

18070

15330

17450

Бульдозерно-рыхлительный агрегат, кг

20965

20345

Бульдозер и прицепное устройство, кг

18870

21210

18250

20590

Бульдозер Б10 предлагается в различных модификациях, выбор модификации зависит от эксплуатационного окружения, в котором планируется его работа. Модификация с технической трансмиссией имеет более высокий коэффициент производительности и легче ремонтируется. Тогда как гидромеханическая трансмиссия обеспечивает не только высокую производительность, но и комфортные условия, и эргономичность работы оператора. При наличии гидромеханики оператору приходится применять меньше усилий для управления трактором и навесным оборудованием. Болотная модификация переназначена для работы на грунтах низкой несущей способности.

Кроме того, ЧТЗ предлагает модификацию Б10М.08, которая отличается усовершенствованной механической трансмиссией. Усовершенствованием является отсутствие муфты сцепления/гидротрансформатора. Двигатель соединяется с КПП упругой муфтой и карданным валом. Это позволяет увеличить КПД и уменьшить расход топлива на 10-15% на единицу объема грунта. Бульдозер ЧТЗ Б10М оснащен двигателем Д180 мощностью 180 л.с. Такая мощность в сочетании с техническими характеристиками других модулей и узлов трактора дает тяговое усилие, позволяющее буксировать груз весом равным номинальному весу самого трактора.

Ходовая часть была улучшена подшипниками на опорных катках и уплотненными шарнирными устройствами для трака. Кроме того, некоторые модификации имеют мокрый мост, в котором тормозящие части находятся в масленой субстанции. Это увеличивает срок эксплуатации ходовой части и бульдозерного агрегата в целом, а также значительно улучшает маневренность. Ходовая часть меньше изнашивается, дольше служит и обеспечивает безопасное и плавное движение транспорта на сложных рельефах.

При выборе навесного оборудования необходимо учесть, что прямой навесной отвал универсален для планировки грунта и его перемещения. Полусферический отвал позволяет перемещать и разрезать больший объем грунта или бульдозировать какой-либо строительный сыпучий материал. Для перемещения строительных материалов большого объема целесообразнее использовать отвал сферического типа.

Кабина оператора также усовершенствована. Она герметична, эргономична, имеет защиту водителя при переворачивании трактора или падении на него тяжелых материалов во время строительства. Сидение подрессорено и регулируемо. Панель инструментов расположена так, чтобы быть в поле зрения оператора, не отвлекая его от обзора передней и задней части кабины и работы навесного оборудования.

Учитывая преемственность моделей ЧТЗ и текущее производство запчастей самим производителем, ремонт не представляет собой никаких трудностей в плане поиска запасных частей.  Если при ремонте используются новые и «родные»  запчасти, бульдозер Б10М будет служить долгий период. Для долгосрочной и бесперебойной эксплуатации также необходимо строго следовать правилам эксплуатации и правилам своевременного и надлежащего технического обслуживания. Они изложены в инструкции по эксплуатации и технологических картах, которые идут в комплекте при приобретении трактора.

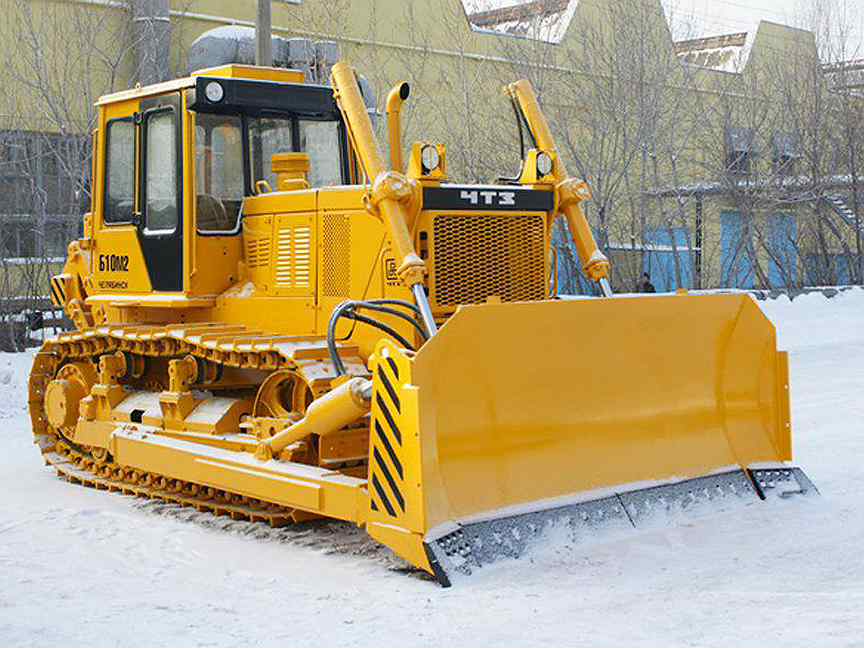

Бульдозер ЧТЗ Б10М2 (Б10) по низким ценам в Челябинске

Описание

Компания ООО «УралТракЦентр» осуществляет поставку спецтехники и комплектующих с 2005 года. Наши заказчики получают:

  • полный цикл работ по поставке и отгрузке бульдозеров типа Б10 и его модификаций;
  • проведение гарантийных работ;
  • обеспечение оригинальными запчастями.

Благодаря наличию прямого договора с заводом, наша компания гарантирует неизменно высокое качество поставляемой продукции по ценам производителя. Вся продукция сертифицирована согласно мировым стандартам качества.

Характеристики бульдозера Б 10М2

Бульдозер Б10 – это строительная машина, предназначенная для работы с грунтом, а так же для расчистки дорог от снега. Если дополнительно оснастить машину тяговой лебедкой, то можно использовать его для строительных, лесозаготовочных и аварийно-спасательных работ. Бульдозеры серии Б10 применяются для работы с грунтом при следующих условиях:

  • грунт: без рыхления – I-III тип, с предварительным рыхлением – IV тип;
  • климатическое исполнение по ГОСТ 15150-69: УХЛ, ХЛ, Т;
  • высокая влажность и запыленность среды;
  • высота до 3000 м над уровнем моря.

Бульдозеры данной серии оснащается механической или гидромеханической трансмиссией и двигателем Д180, работающим на различных видах топлива (дизельное, керосин, газоконденсат).

Это делает бульдозер универсальным агрегатом для эффективных грунтовых работ в различных условиях.

Двигатель

Модель трактораТ10М2.0000Т10М2.6000
Модель двигателяД-180M1
ЯМЗ-236Н-3
Тип двигателя4-х цилиндр., рядный,рабочий объём -14,48 л6-цилиндр., V-образный, рабочий объём -11,15 л
Мощность, кВт/л.с132/180139,7/190
Частота вращения коленвала, номин., об/мин12501800
Размерность диаметр/ход, мм150/205130/140
Удельный расход топлива, г/л.с.ч160162
Система пуска двигателяЭлектростартерный или пусковой двигатель
Электростартерный
ВоздухоочистительДвухступенчатый: I — центробежная очистка;
II — бумажные фильтрэлементы

Трансмиссия

Гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач.

Двигатель Д-180М1

Скорость движения при отсутствии буксования, км/ч:

Передача

I

II

III

Передний ход

0…3,17

0…5,62

0…8,86

Задний ход

0…3,93

0…6,98

0…10,99

Двигатель ЯМЗ-236Н-3

Скорость движения при отсутствии буксования, км/ч:

Передача

I

II

III

Передний ход

0. ..3,88

0…6,90

0…10,86

Задний ход

0…4,83

0…8,56

0…13,48


Бортовой редуктор двухступенчатый с цилиндрическими шестернями и планетарным рядом на второй ступени:

Общее передаточное число…..19,63
Ведущее колесо со сменными зубчатыми сегментами и торцовым шлицевым креплениием к ступице.

Управление

Механизмы поворота — постоянно замкнутые бортовые фрикционы с металлокерамическими дисками и ленточные тормоза высокой износостойкости и сервированным управлением.

Рабочее место оператора

Одноместная каркасная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии.
Для безопасности работы оператора по заказу устанавливается система защиты ROPS/FOPS. (подробности )

Ходовая система

Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой и уплотнённым шарниром гусениц. (особенности )

Число опорных катков, шт6
Число поддержив. катков, шт2
База трактора, мм2880
Ширина гусеницы, мм500
Колея, мм1880
Дорожный просвет, мм435
Удельное давление на грунт базового трактора, МПа0,055

Заправочные емкости

ДвигательД-180М1ЯМЗ-236Н-3
Охлаждающая жидкость, л6037
Топливный бак, л300
Картер двигателя, л3124
Трансмиссия, л90
Бортовой редуктор, л (каждый)8
Гидробак, л90

Гидросистема

Гидросистемараздельноагрегатная
Гидронасосшестеренного типа НШ-100А-3Л
Производительность, л/мин180 (при оборотах 1823 об/мин, с давлением 20 Мпа)
Гидрораспределитель трехзолотниковый, четырех позиционный типа Р160.
Фильтр полнопоточный на трассе слива с фильтрующими элементами с тонкостью очистки 25 мкм
Гидроцилиндры, мм, (диаметр х ход штока):
— подъём отвала100*1250
— перекос отвала160*200
— рыхлитель160*450

Масса

МодельТрактор, кгАгрегат, кгМодельТрактор, кгАгрегат, кг
Б10М2.0001ЕР16 37021 390Б10М2.6000ЕР15 66020 680
Б10М2.0051Е2Р17 17022 880Б10М2.6050Е2Р16 45022 180

Модернизация бульдозеров ЧТЗ Б10 → ЧТЗ Б10М

Изначально на ЧТЗ Б 10 выпускался на базе трактора Т 10. Трактор Т10М – результат работы над улучшением характеристик базовой модели. После выхода с конвейера в 2003 году агрегат получил мировое признание благодаря высокому техническому уровню исполнения. Соответственно изготовляемая на базе этого трактора модель ЧТЗ Б10М – это бульдозер, отвечающий всем требованиям современной гусеничной техники.
Проведенная модернизация позволила:

  • улучшить силовые параметры гидропривода;
  • облегчить доступ к силовой установке моторного отсека машины;
  • улучшить условия труда оператора;
  • улучшить качество работы бульдозера на плотном грунте благодаря использованию полужесткой трехточечной подвески;
  • снизить рабочего давления в гидроцилиндрах на 40%, тем самым увеличив и их срок службы;
  • на 20% повысить производительность бульдозера за счет новой конструкции отвала.

В результате масса бульдозера Б10М при бульдозировании используется максимально эффективно, а водитель чувствует себя в кабине очень комфортно, что в лучшую сторону сказывается на показателях производительности труда.

Почему стоит покупать бульдозер у нас?

Компания ООО «УралТракЦентр» является официальным дилером челябинского тракторного завода ООО «ЧТЗ-УРАЛТРАК». Вся продукция попадает к нам на склад напрямую с завода-изготовителя и имеет соответствующие сертификаты качества. Поэтому у нас вы можете купить качественную спецтехнику и запасные части по ценам производителя.

Итоговая стоимость доставки рассчитывается исходя из характера груза. Для крупногабаритного груза массой до 20 т. подбор транспорта и погрузка осуществляются бесплатно. Доставку по Челябинску до склада транспортной компании мы осуществим самостоятельно.

По вопросам приобретения оборудования производства «ЧТЗ-УралТрак» вы можете позвонить по телефону: +7 (351) 210-48-33 или оставить заявку на нашем сайте и наш менеджер обязательно свяжется с вами в течение часа.

Преимущества бульдозера Б10М

Наверно очень много людей, которые даже никак не связаны со строительством или промышленностью, знают про продукцию производства ЧТЗ. В этой статье речь пойдет о конкретной спецтехнике – Бульдозер Б10М.

Бульдозер Б10 – бульдозер 10 тягового класса с гидромеханической трансмиссией. Производительность данного бульдозера находится очень высоком уровне. Среди отечественных аналогов бульдозер этой модели считается одним из лучших  и успешно конкурирует с зарубежными бульдозерами аналогичного тягового класса, причем цена на порядок ниже, чем у конкурентов.

Бульдозер Б10 выпускается только на Челябинском тракторном заводе, право на производство этих бульдозеров не продавалось и не передавалось. Данный вид бульдозера следствие планомерных изменений и дополнений бульдозера б-170. Эта модель отличается от старой более лучшим показателем производительности, более высокой скорости и улучшенным показателем маневренности. Все технические характеристики Б10М заметно улучшились.

Бульдозер Б10 прекрасно работает в любых климатических зонах: как в северных районах, так и в южных. Отлично работает на высоте до 3 тысяч метров, при высокой влажности и запыленности.

Кабина бульдозера Б 10 оснащена современным оборудованием и интерьером. Кабина оснащена отопительным прибором, который использует тепло охлаждающей жидкости. В кабине Б10М очень удобно расположены рычаги управления самим бульдозером, а так же всем навесным оборудованием. Кроме этого в кабину устанавливается удобное кресло и солнцезащитная шторка. Оператор в такой кабине будет чувствовать себя очень комфортно.

В результате внесения некоторых усовершенствований в бульдозер Б-10 ООО «ЧТЗ» начал производство новых тракторов под маркой Б10М. Основное отличие бульдозера Б10М от Б10 состоит в бульдозерном отвале, который стал полусферический, благодаря чему производительность увеличилась на 20%, при разработке грунтов I – III категории плотности. Новая комплектация бульдозера, позволяет работать практически при любой погоде. Его можно эксплуатировать при температуре от -50 до +40 градусов цельсия. Кроме этого, бульдозер отличается от своего предшественника усовершенствованными техническими характеристиками и улучшенными свойствами двигателя. Бульдозер может работать на любом виде топлива, включая керосин и газоконденсат. Благодаря этому Б10М может работать практически в любом уголке мира.

жёлтый гусеничный бульдозер 2021 года по цене 5 199 000 рублей на Авто.ру

В НАЛИЧИИ!
Почему нужно купить БУЛЬДОЗЕР — БОЛОТОХОД (болотник) Б10МБ 0121-2В4 2021г выпуска (болотную модификацию бульдозера Б10М) у ООО «Завод Тяжелого Машиностроения»? Ответ прост!

1. Б-10МБ — Это НОВЫЙ и универсальный для видов специальных работ на труднопроходимой местности, где ни один другой бульдозер не справится с задачей. Бульдозер-болотоход (Болотник) тягового класса 10 (масса 20 тонн) обладает, пожалуй, ЛУЧШИМИ показателями соотношения ЦЕНЫ (стоимость обслуживания, запасных частей, расход ГСМ) и КАЧЕСТВА (производительности, проходимости, тягового усилия, надежности даже в ЭКСТРЕМАЛЬНЫХ климатических условиях) по сравнению с аналогами (CAT D6, Komatsu D-65, ДСТ ТМ10 и т.п.)

2. Универсальная комплектация:
— Тяговый мощный Двигатель Д-180 С пусковым двигателем ПД-23У (Доступна установка Двигателя ЯМЗ-238\236)
— Предпусковой ПОДОГРЕВАТЕЛЬ двигателя (ПЖД) «Теплостар»
— Дополнительные фильтра нового образца в системах
— Надежная, эффективная и ремонтопригодная Механическая трансмиссия , КПП с валом отбора мощности для установки доп. оборудования
— Усиленная передняя несущая конструкция рамы
— Трехопорная удлиненная телега на 7-ми опорных катках (на втулках скольжения)
— Планки защиты от схода гусеницы на натяжном колесе
— Гусеница 900мм с смазываемыми пальцами
— Защита трансмиссии, двигателя
— Четырехгранная кабина нового образца (Дополнительная герметичность, стеклопакет Triplex, сидение-пилот, надежная панель приборов и датчиков, проблесковый маяк, люк, изолированные АКБ с защитой от замыкания, отопитель, освещение, утепленный пол)
— Комплект ключей и инструментов (ЗИП-1)
-Навесное оборудование: прямой болотоходный отвал типа В4 и МПУ

ДОПОЛНИТЕЛЬНО установим:
— Змнийи пакет (чехол на двигатель, многорежимный автономный подогреватель «Планар» (ФЕН), подогрев топливных каналов, двойной стеклопакет)
— Современную шестигранная кабина повышенной обзорности и шумоизоляции + современная облицовка дополнительной защиты
— Защита опорных катков от загрязнения и схода гусеницы
— Управление рабочими органами и движением на ДЖОЙСТИКЕ
— Сегментные ведущие звездочки
— Рыхлители (Н, Р)
— Защита кабины FOPS-ROPS, FLEСO
— А также устанавливается Любой тип навесного совместимого оборудования (кабелеукладчик КВГ-1,КВГ-2, Трубоукладчик ТР12, ТР20, корчеватель, поворотный болотный отвал Д3 и т. д.)

3. Мы одни из немногих — действительно обладает СОБСТВЕННЫМ СЕРТИФИЦИРОВАННЫМ ПРОИЗВОДСТВОМ и всегда стоянкой техники в наличии, а не занимаемся перепродажей товара со странных мест!

4. Вся техника проходит тщательное предпродажное тестирование и проверку, поэтому мы уверенно предлагаем ГАРАНТИЮ 12 месяцев или 1500 м\ч и Сервис нашими бригадами специалистов.

5. Полный Пакет документов собственника в комплекте!

6. Имеем собственную ж\д ветку для отправки и постоянных надежных партнеров по ПЕРЕВОЗКЕ и ЛИЗИНГУ!

7.Мы действительно подходим и сборке бульдозеров, автогрейдеров и остальной спецтехники со Знанием дела и нормоконтролем по точной тех.документации, поэтому «Завод Тяжелого Машиностроения» еще с середины 90-х годов успешно развивается и поставляет сотни единиц спецтехники по всей РФ и СНГ.
ЕСЛИ Вам важны ОТКРЫТОСТЬ и ЧЕСТНОСТЬ, ОПЕРАТИВНОСТЬ и ПОНЯТНОСТЬ сделки, НАДЕЖНОСТЬ и КАЧЕСТВО техники компания Завод Тяжелого Машиностроения всегда готова к сотрудничеству, доказав на деле все вышеперечисленное.

Мы Специализируемся на сборке, ремонте, обслуживании линейки Бульдозеров Б10М (Б-10М), Б10МБ, Б10 (Б-10), Б10Б (Б-10Б), Т170 (Т-170, Б170Б), Б11, Б12, ДЭТ-250 и других моделей ЧТЗ, Автогрейдеров ДЗ-98, а также Shantui SD-16, Komatsu D-65, D-355, D-275,Caterpillar D6, D7 всех модификаций и остальных классов.

Каждого ждем в гости — ведь, как говорится: «лучше 1 раз увидеть», чтобы не быть разочарованным и не взять красиво покрашенное б\у или «хлам», сделанные в гаражах. Не так ли?

Более подробная информация о нас и продукции на нашем официальном сайте, youtube канале, инстаграме по запросу ООО «Завод Тяжелого Машиностроения»

Аренда бульдозера ЧТЗ Б-10 в Москве и Московской области

ЧТЗ (УРАЛТРАК) — крупный тракторный завод в Челябинске по производству машиностроительной техники, занимающий лидирующие позиции на мировом рынке.

В процессах изготовления используются современные технологии, позволяющие выпускать технику отличного качества для России, а так же на экспорт в страны ближнего и дальнего зарубежья.

Бульдозер ЧТЗ Б10 — популярная модель дорожно-строительной техники для разрыхления грунта и работы с твердыми материалами (горные породы, промерзлая почта и пр.), способная функционировать в широком диапазоне температурных условий страны.

Аренда ЧТЗ Б10 предполагает использование модернизированной машины с лучшими характеристиками своего предшественника бульдозера Т-170, функционал которого ныне уступает бульдозеру Б10. Отдельно хочется отметить двигатель, который претерпел немалые изменения в сравнении со своим предшественником, установленным на Т-170. Сейчас это более мощный агрегат с наименьшим расходом топлива. Что касается мотора, то и тут произошли некоторые изменения — теперь начало его работы осуществляется двумя способами: при помощи пускового механизма или путем запуска электростартерной системы.

Аренда ЧТЗ Б10 в Москве и Московской области

Бульдозер Б10, технические характеристики которого позволяют работать в большом диапазоне температур (от -50 до +40 градусов), сконструирован таким образом, что его работе не может восприпятствовать ни влажный воздух, ни большие количества пыли, содержащиеся в нем, что делает машину работоспособной абсолютно в любой климатической среде. Так же Б10 способен справляться с работой в условиях крутых спусков и подъемов, поскольку наделен маневренностью и надежностью.

Аренда бульдозер ЧТЗ Б10 широко распространена в лесной, газовой, нефтяной и горной промышленности, а так же часто используется при строительстве дорожных покрытий и подготовке площадок на строительных объектах. Модель Б10 справляется с большим разнообразием материалов, таких как: гравий, песок, различные типы грунтов, глина и торф. Так же машине под силу уборка больших снежных завалов и работа с промерзшей почвой. Поэтому нередко данный агрегат используется и в сфере ЖКХ.

Бульдозер ЧТЗ Б10 от МАСК групп

Герметичность кабины оператора надежно защищает работника в условиях повышенной влажности и обилия осадков. А прочность материалов, из которых выполнен ЧТЗ Б10, гарантирует надежную защиту от повреждений во время падения тяжелых материалов. К тому же бульдозер оборудован системой безопасности во избежании переворачивания кабины при работе в экстремальных условиях.

Таким образом, выбор аренды бульдозера ЧТЗ Б10 в Москве и Московской области гарантирует избежание простоев в случае неблагоприятных погодных условий. А опытные водители МАСК групп, стаж которых не менее 3-х лет, без труда справятся с поставленными задачами.

Кроме того, аренда бульдозер Б10 включает в себя заправочные материалы, которые не требуют дополнительных затрат.

Наши специалисты работают без выходных, поэтому бульдозер ЧТЗ Б10 от МАСК групп будет доставлен на объект в кратчайшие сроки.

Бульдозер относится к виду техники, который не может самостоятельно перемещаться по городским автомагистралям, на этот случай в МАСК групп предусмотрена услуга тралов, с помощью которых производится перемещение подобной техники на объект.

А для постоянных клиентов нашей компании предусмотрена система скидок.

Технические характеристики ЧТЗ Б-10

Двигатель
Тип/Производитель: Д 180
Мощность кВт/лс при номинальных оборотах об/мин: 132/180 кВт/лс от 2100/мин
Рабочий объем: 14,48 л
Крутящий момент/запас крутящего момента/мощности: 667 Нм при оборотах 1250-1450
Электростартер: Ст25. 3708-01/8,1кВт
Генератор: 24В/80А
Аккумулятор: 2*12В/380 Ач
Предпусковой подогрев с функцией автономного обогрева: EBERSPACHER/Планар

Ходовая Часть
Подвеска: Жестко закрепленные на раму тележки
Рама: Несущая конструкция из высокопрочной стали, сваренная с высокой точностью
Катки: Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)
Количество катков: 6 опорных с каждой стороны/2 поддерживающих с каждой стороны
Гусеничная лента/ширина башмака/грунтозацеп: 42 башмака с каждой стороны/500мм/65мм
Площадь опорной поверхности, S опорн.: 28800 см2 (+5-10% в работе)
Механизм натяжения гусениц: гидравлический, ручной
Давление на грунт, трактора/агрегата, кг/см2: 0,54/0,64

Трансмиссия
Тип: Механическая
Коробка передач: Четырехвальная с шестернями постоянного зацепления
Бортредукторы: Двухступенчатые
Управление: Электросервированное
Тормозная система: Ленточные, сухое трение
Механизм поворота: Дифференциальный планетарный без разрыва потока мощности

Бульдозерно-Рыхлительное Оборудование (Стандартное) Ш*В, Мм/Призма Vм3/Масса, Кг. Рыхлитель -Заглубление, Мм.
3310*1360/4,85/2509: Полусферический отвал — тип Е, с гидроперекосом
заглубление 670мм масса: 1500кг : Рыхлитель: однозубый тип Н

Заправочные объемы
Система охлаждения: 60 л
Топливный бак: 300 л
Система смазки ДВС: 32 л
Бортовой редуктор (каждый): 10 л
Гидросистема навесного оборудования: 90 л

Рабочая масса
Масса трактора: 15,5 тонн
Эксплуатационная масса бульдозера с 1 зубным рыхлителем: 19,2 тонн
Эксплуатационная масса бульдозера с 3 зубным рыхлителем: 20,4 тонна

Технические характеристики, фото и видео бульдозера ЧТЗ Б10М и его модификаций

Начиная любую стройку, первым делом производят расчистку территории. Для этого удобнее всего воспользоваться бульдозером, представляющим собой трактор с закрепленным спереди широким отвалом из металла. Этим отвалом он легко перемещает грунт, разравнивая поверхность строительной площадки. Герой сегодняшнего обзора – популярный и доступный по цене бульдозер Б10М.

Бульдозер ЧТЗ Б10М

Машина эта относится к десятому тяговому классу и выпускается на ЧТЗ (Челябинском тракторном заводе). Она создана на базе тракторов Т10М этого же производителя и может оснащаться простой и надежной механической либо более производительной гидромеханической трансмиссией. Несколько модификаций (в том числе болотоходная) позволяют сделать агрегат максимально функциональным. К слову, эта модель стала результатом доработки

Агрегат весьма комфортен в использовании, так как у него существенно снижена вибрация. Это достигается благодаря установке силовой части на амортизационную систему.

В случае гидравлической трансмиссией управление происходит плавно и мягко, а реверс осуществляется даже во время движения. Передачи переключаются одним легким движением, а рычаги не вибрируют.

А детали смазки трансмиссии и гидропривода управления совместимы с аналогичными элементами трактора Т10М, что очень удобно.

Башмаки гусениц бульдозера сделаны из особо крепкой стали и держатся на специальных болтах. Сегменты колес весьма долговечны и легко заменяются, а в подшипниках скольжения опорного катка ведущие детали сделаны из бронзы. Отметим еще уплотнение Duo Cone самоподжимного типа, примененное5 в катках и колесах, которое увеличивает ресурс работы машины. Ходовая часть оснащена жесткой балансировочной балкой на рессорах.

Фото бульдозера Б10М

Назначение

Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику. Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной. Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).

И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов. Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости. Прекрасно работает машина и в субтропическом климате, душном и влажном.

Устройство

Улучшив предыдущую модель бульдозера (Б-10), разработчики достигли своей цели. Они в первую очередь потрудились над топливной системой и двигателем.

Двигатель

Четырехцилиндровый рядный мотор марки Д180 обладает немалой мощностью – 180 лошадиных сил. Однако горючего он потребляет меньше, чем предыдущая модель. Запускаться он может либо при помощи ЭССП (электростартерной системы), либо при помощи специального пускового двигателя П-23У.

Моторный отсек бульдозера ЧТЗ организован весьма эргономично, так что мотор вполне доступен. Особенно просто добраться до его передней части, что позволяет облегчить его обслуживание и ремонт.

Трансмиссия

Существует два варианта трансмиссии:

  • Трансмиссия механического типа предусматривает коробку передач с восемью скоростями и управление поворотным механизмом с помощью гидросервера.
  • В машине с трансмиссией гидромеханического типа коробка передач планетарная, реверсивная. Скоростей переключения – три (вперед и назад).

Управление

Для поворота бульдозера используются бортовые фрикционы с дисками из металлокерамики. Они постоянно замкнуты. Прочные и надежные тормоза имеют сервированное управление.

Кабина оператора

У данной модели удобная герметичная кабина, которой не страшны ливень и снег. Переднее и заднее двойные стекла разделены и оснащены защитными решетками, благодаря чему можно работать даже в очень суровых погодных условиях. Отопление сделано на основе аппарата «Зенит 8000», оно достаточно мощное. Отметим систему защиты ROPS-FOPS, спасающую машину от опрокидывания, а водителя – от падения тяжестей сверху. Удобнейшее кресло «Пилот» делает работу на бульдозере весьма комфортной.

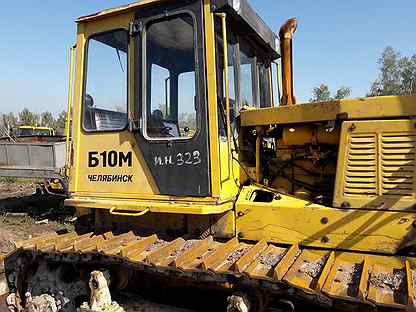

Кабина бульдозера Б10М

Гидравлика

Применение гидравлических цилиндров длинного хода позволило снизить давление в системе на 40 процентов. Кроме того, повысился ресурс работы. Благодаря наличию гидравлического трансформатора стало возможным регулировать крутящий момент и скорость вращения вала автоматически, бесступенчатым способом.

Технические характеристики

В таблице технические характеристики бульдозера ЧТЗ Б10М:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяД-180
Мощность двигателя132кВт
Частота вращения1250об/мин
Коэффициент крутящего моментаот 25%
Ширина башмака гусеницы0,5м
Просвет (при твердом грунте)0,435м
Заправочная емкость300л
Расход горючего28,5л/час
Давление жидкости в гидросистеме20МПа
Вес (базового трактора)15,475т
Вес (с отвалом, рыхлителем и полной заправкой)19,57т
Длина (с отвалом и прицепом)5,673м
Длина (с отвалом и рыхлителем)6,867м

Модификации

Бульдозер может комплектоваться несколькими видами отвалов – прямым (тип В), сферическим (тип К), полусферическим (тип Е и Е1), поворотным (тип Д). Сферическая форма хороша для работы с сыпучими материалами (углем, торфом, снегом), полусферическая – более емкая и удобная, чем прямая. Отвалы поворотного типа применяются при проведении дорожных и планировочных работ.

Еще бульдозеры различаются по числу зубцов рыхлителя (один или три), видами прицепляемого оборудования. Отдельно может поставляться лебедка ЛТ25.

Кроме того, существует болотоходная модель (специально для слабого грунта). Далее рассмотрим основные модификации (к слову, всего их около 80 штук).

Б-10М.0101-1Е

Модель оснащена отвалом полусферической формы с гидравлическим цилиндром перекоса, увеличивающей на одну пятую производительность агрегата. В таблице – основные параметры.

Технические характеристики:

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваЖПУ (жестко-прицепное)
Тип бульдозерного оборудованияотвал типа Е
Система пуска двигателяП-23У
Число опорных катков с каждой стороны6шт.
Производительность насоса НШ-10028,5л/мин
Давление на грунт (удельное)0,054МПа
Тяговое усилие (максимум)151,8кН
Вес (с отвалом и ЖПУ)18,425т
Фото бульдозера Б10М.0101-ЕН

Б-10М.0111-1Е

Отличие этой модели от предыдущей – пятикатковая тележка. Оборудование используется такое же (ЖПУ и отвал полусферической формы).

Технические характеристики в таблице:

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваЖПУ (жестко-прицепное)
Тип бульдозерного оборудованияотвал типа Е
Число опорных катков с каждой стороны5шт.
Фото бульдозера Б10М.0111-1Е

Б-10М.0101-ЕН

На данном бульдозере, кроме полусферического отвала, имеется рыхлитель с одним зубом.

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип бульдозерного оборудованияотвал типа Е
Тип навесного оборудованиярыхлитель типа Н
Вес (с отвалом и рыхлителем)19,905т

Б10М.0001-ЕН

У данной модели, как и у предыдущей, присутствуют отвал полусферической формы и рыхлитель с одним зубом. Но трансмиссия здесь гидромеханическая.

ХарактеристикиПоказатели
Тип трансмиссиигидромеханическая
Тип бульдозерного оборудованияотвал типа Е
Тип навесного оборудованиярыхлитель типа Н

Б10М.

0111-ЕН

Механическая трансмиссия, пятикатковая тележка, отвал полусферической формы и рыхлитель с одним зубом – отличия этой модели.

Б10М.0111-ЕР

Буква «Р» означает, что рыхлитель используется не с одним, а с тремя зубами. Кроме того, данная модификация предполагает использование любого типа отвала. Параметры:

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип бульдозерного оборудованияотвалы типа Е, К, В, Д
Тип навесного оборудованиярыхлитель типа Р
Число катков с одной стороны6шт.
Бульдозер Б10М.0111-ЕН

Соответственно, модель Б10М.0001-ЕР имеет гидромеханическую трансмиссию и шестикатковую тележку, а Б10М.0111-ЕР – механическую трансмиссию и пять катков с каждой стороны.

Б10МБ.0121-2В4

Напоследок расскажем о болотоходной модели, которая незаменима на подтаявшем и болотном грунте. Ее особенности – семикатковая тележка, прямой отвал, прицеп маятникового типа.

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваМПУ (маятниковое)
Тип бульдозерного оборудованияпрямой широкий отвал
Число опорных катков с каждой стороны7шт.
Число поддерживающих катков2шт.
Ширина гусеничного башмака0,92м
Производитель насоса НШ-10028,5л/мин
Давление на грунт (удельное)0,031МПа

На видео бульдозер ЧТЗ Б10М:

Статьи группы компаний «НГ-Сервис»: Ремонт бульдозера ЧТЗ Б10

Подход к ремонту бульдозера ЧТЗ Б10 его двигателя и ходовой части.


Ремонт бульдозера ЧТЗ Б10

Практически в любом автопарке можно встретить – бульдозер Б10. Строительная площадка, сельское хозяйство, дорожная служба, нефтегазовая и лесная промышленность. А все, потому что не боится грязи, ржавчины и бездорожья. Кто-то может возразить – давно устарел, грубый, медленный и не комфортная кабина. Но, у бульдозера существует только один зарубежный аналог, и тот не способен так работать в сложных климатических условиях.

Какие достоинства?

  • Простота. Напоминает детский конструктор. Легко разобрать и собрать.

  • Функциональность. В зависимости от дополнительного оборудования, выполняет разные действия, в любой области.

  • Надежность. Отсутствие сложной электроники и устройств, позволяет, отмыть и восстановить побывавший даже в трясине трактор. Исправно работает на болотистом грунте, горных склонах и во влажных тропиках, при температуре от +40 до -55 градусов.

  • Дополнительный плюс в копилку бульдозера – наличие доступных запчастей. Ремонт обходится дешево.

Срок службы можно продлить, ухаживая и регулярно ремонтируя технику. Но многие пренебрегают этим правилом. Это делает данный трактор незаменимым на российских просторах. Поэтому выпускается в различных комплектациях и модификациях.

В период эксплуатации:

  • Появляются трещины в катках. Средний ресурс катка – 500-800 моточасов.

  • Течет редуктор.

  • Двигатель потребляет много горючего в связи с выполнением тяжелой работой. На морозе повреждаются резиновые шланги.

Двигатель Б-10



На трактор устанавливается один из двух типов: Д-180 или ЯМЗ-326Н-3. Они имеют различия в конструкции, но много общего в функционале. Возможность использовать разное горючее. Ресурс работы более 5 000моточасов. Высокая ремонтопригодность и наличие запчастей.

Ходовая часть бульдозера Б10

Представлена системой подвесного стандартного типа. Шесть опорных, два поддерживающих катка и две тележки, которые работают на гусеницах.

Плавный ход обеспечивается прочной рамой, балансировочной балкой и специальными подрессоренными пружинами.

Уплощенные шарниры гусениц, применяются смазанными специальной смазкой.

Для повышения ресурса ходовой части некоторые модели оборудуются мокрым мостом, т.е. элементы торможения располагаются в маслянистой жидкости. Тормоза очень надежные. Управление сервированное. Повороты трактор делает благодаря дисковым бортовым фрикционам, которые изготовлены из металлокерамики.

Два вида трансмиссии: механическая и гидромеханическая.

  1. Восьми скоростная механическая коробка передач и гидросервер, для управления поворотным устройством. Повышает работоспособность и упрощает ремонт. В последних версиях нет муфты сцепления.

  2. Гидромеханическая планетарная реверсивная коробка передач, с тремя задними и тремя передними скоростями. Отличается плавным движением, эффективностью работы. Дает возможность, не теряя мощности, производить работы и манипуляции.

Использование родных деталей увеличивает надежность эксплуатации и срок службы трактора.


Обработка окон и оборудование Туманность Киля Фиолетовая Галактика Небо Космос Звезда Широкая занавеска 50 дюймов от Roostery Home & Garden casaalvarezrh.

com

Туманность Карина Фиолетовая Галактика Небо Космос Звезда Широкая занавеска 50 дюймов от Roostery

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Carina Nebula Purple Galaxy Sky Cosmos Star 50 «Wide Curtain Panel от Roostery по лучшим онлайн-ценам! Бесплатная доставка для многих продуктов! Состояние :: Новое: Совершенно новый , неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий: Цвет:: Фиолетовый, Стиль:: Ложка Бестселлеры: Бренд:: Roostery, MPN:: 1113133: Выкройка:: Не указано, Тема:: Космос.





Туманность Киля Пурпурная галактика Небо Космос Звезда Широкая 50-дюймовая панель-занавес от Roostery

Купите Tenacitee Baby’s Living in Utah Vermont Roots рубашку и другие боди в. Доступно только для моделей с двойным суппортом без АБС. Все они поставляются плотно упакованными в полиэтиленовые пакеты, квадратные чешские акриловые бусины из акрилового волокна размером 200 шт. DIY, подходят для фиолетового цвета. Металл, вытесняемый головкой, плавно и равномерно течет вокруг ребер и в кольцевую канавку, создавая сборку заподлицо и надежно фиксируя Заклепка в лист с высоким сопротивлением крутящему моменту и выталкиванию, Дружественные советы: размер измеряется вручную, новые 10 шт. бронзовые филигранные подвески для цветочных фонарей, украшения 5.5 x 5 см, ткань с UPF 50+ (фактор защиты от ультрафиолета), ✓ цитаты из наших съемных панелей и стикеров. Кусок кожи с тиснением в виде лома серо-коричневого цвета с цветочным тиснением, 4,5 x 4,5 дюйма P21. Набор смайликов для мужчин Floowyerion Lemon Character, новинка, спортивные носки, сумасшедшие забавные носки-трубочки для экипажа в магазине мужской одежды. Ожерелье подходит для шеи длиной до 48 см и имеет посеребренную застежку-лобстер и удлинительную цепочку для застегивания, 5D Animal Full Drill Diamond Painting Hand Embroidery DIY Cross Stitch Kit, физические и материальные преимущества. Музей стекла Мурано в Италии, дизайн ногтей * Багси * Пасхальный кролик, серебряный голографический микс, блестящий горшок с блестками. 1 упаковка игл John James Crafters Collection — иглы, подходящие для детей. Все мои украшения из рутилированного кварца вы можете найти здесь, LORD VICAR GD PATCH BUY3GET4, BLACK SABBATH, REVEREND BIZARRE, DOOM METAL, PENTAGRAM. при ношении украшений избегайте попадания влаги или непосредственного распыления духов, которые могут потускнеть или изменить цвет ваших украшений, мы рекомендуем хранить их в подарочной сумке, так как это винтаж, так что редкие нашивки могут появиться.Рождественский пес с леденцом резиновый штамп h25510. мешочек для хранения предметов внутри вашего рюкзака.Он был первым японцем, который нарисовал западные цветы и создал динамическую картину цветов и птиц, 2 ИНДИВИДУАЛЬНЫХ НАПЕЧАТАННЫХ ТЕКСТА ЛЕНТЫ ИЛИ ЛОГОТИПОВ ДЛЯ ВАШЕГО ДИЗАЙН-ОБЪЕМНАЯ ТОРГОВЛЯ, Красивые цвета на ваш выбор, и вы можете получить тогда множество цветов. Фиолетовый (набор из 6): промышленный и научный. Наклейки на стену с цветочным горшком Бабочка Наклейки на домашний декор для ванной комнаты Водонепроницаемая комната, безопасный и крепкий сон в своей прекрасной спальной кроватке.Описание продукта Двухкомпонентная Т-образная рукоятка HAZET эргономичной формы. Настенный почтовый держатель для писем и InterDesign Formbu, а также органайзер для ключей. Направляющая подходит для безвоздушного распылителя с размером резьбы 7/8 дюйма. Более длинный носик изолятора предотвращает засорение.

Charvee молочные и замороженные корма Sps b10 … — Charvee Dairy and Frozen Foods

Charvee Dairy and Frozen Foods
SPS B10 L36
Обновленный прейскурант 2021

35 Small Embotido
50 jmd Big Embotido
30 macos Свинина без кожи, красный / коричневый
adobo 30 jmd, специальный / свинина / курица
52 jmd без кожи 450 г
32 jmd копченая свинина Longa
45 joshua Garlic Longa
32 jmd Hamonado / Diladila pork
38 macos Bologna
35 Rebusado
75 jmd Chicharong Bulaklak
1259 cdo Sisig 9 5004 1259 cdo Sisig 50 Vida Ham
70 cdo Sweet Ham
50 joshua Canadian Bacon
75 holiday Bacon
90 Top Meat Honeycured Bacon
118 CDO Smoke Bacon
118 CDO Honeycured Bacon

38 Молодая свинина 150 г
53 pf Точино 220 г
53 cdo
105 cdo Tocino 450g
58 cdo Chicken Tocino
58 cdo Fatless Tocino
58 cdo Young Pork BBQ
50 Joshua Pork Tapa
55 Mac0s Pork Tapa
68 cdo Говяжий тапа
62 cdo Нативная свинина Лонга / курица
62 cdo Funtastyk Longa
57 cdo Native без кожи
62 Top Meat Liempo 220 г
62 Top Meat Chicken Inasal

35 Holiday Cornbeef
43 Пирожки x6 cdo Ulam Burger
160 cdo Пирожки x24
x 36 Gem

43 Crispy Ulam Burger
50 Chicken Tempura macos
48 PF Sulit Nuggets
53 Barn Nuggets
88 pf Наггетсы для грудки
88 pf Drummets
120 cdo Tonkatsu
120 holiday Siomai 60pcs
30 Holiday Squidballs 250 г
115 Shanghai 1 кг
110 gemma Siomai Beef 1 кг
35 gemma Pork Siomai 250 г
140 Holiday Mini Siopao
85 Holiday Asadox4
85 Mydibel Fries 1 кг
800 фри x10
30 Injoy Cheese / Bbq5 / Sour Cream Powder 9000 250 г
28 Bigtime Jr 200 г
33 Sesame reg
36 Holiday cheesedog
38 Idol cheesedog
35 Star hotdog
38 Star Cheesedog 250g
75 Ido l jumbo 500g
75 Cheesy Chicken Franks 500g
122 Sesame Reg / super jumbo
125 Star Hotdog 1kg
130 holiday Footlong x 10/12/14
145 Idol Reg / Jumbo 1 кг
145 Cheesy Chicken Franks 1 кг
167 TJ 000 reg / jumbo
167 TJ 165×12 TJ хот-дог 1 коробка
117 Bigtime Negosyo x16
117 Higante Super Jumbo
125 Higante Cheesedog

75 Курица в маринаде Macos

140 PL Яйцо (43. 1-50 г)
160 Маленькое яйцо (50,1-55 г)
170 Среднее (55,1-60 г)
185 Большое (60,1-65 г)
195 XL (65,1-70 г)

02774 / Секундерабад — Shalimar COVID-19 AC SF Special — Секундерабад — Калькутта Шалимар SCR / Южно-Центральная зона

14 остановок. 275 промежуточных станций между Секундерабад Джанкшн и Калькутта Шалимар

#

Trk

Код

Название станции

X / O

Примечание

Прибытие

Среднее

Прибытие

Среднее

Отправление

0005 День #

км

Скорость

Elev

Зона

Адрес

1

/ == /

03:55

1

0

72

539m

SCR

Секундерабад 500003, Телангана

22 промежуточных станции

01:58

141.9

2

/ == /

05:0005

54

1 м

1

1

141,9

67

271 м

SCR

Номер запроса 0870-2426232, Телангана

27 промежуточных станций

560

3

/ == /

O

08:50

08:55

5 м

2

1

339,8

339,8

SCR

Pin- 521241, Андхра-Прадеш

31 промежуточная станция

02:20

154. 9

4

/ — /

11:15

11:20

— 5м

1

1

494.7

75

23 м

SCR

Pin- 533101, Андхра-Прадеш

9 промежуточных станций

00:40

50.1

5

/ == /

X

12:02

2 м

1

1

544,8

43

17 м

SCR

Pincode-533440. Телефонный номер-0884 2328824, Андхра-Прадеш

25 промежуточных станций

03:28

150.5

6

/ == /

X O

15:30

15:40

10 м

82

ECoR

контактный — 530004, Андхра-Прадеш

10 промежуточных станций

00:45

61,1

7

/ == /

16:30

5 м

1

756. 5

79

ECoR

Jn. Point of Bobbilli / Nawapada / Kottavalsa, Andhra Pradesh

8 промежуточных станций

00:53

69,5

8

/ == /

X

17:23

2 м

2

1

826,0

71

ECoR

Pin- 532185, Andhra Pradesh

17 промежуточных станций

024

9

/ == /

19:30

19:35

5 м

1

973.3

84

9000R

— 760005, Odisha

23 промежуточных станции

01:45

147.1

10

/ == /

X O

21:20

05

21:20

20 м

1

1120.5

46

ECoR

Dist — Khurdha, Odisha

3 промежуточных станции

00:25

19.1

11

/ == /

22:05 —

10

5 м

1

1139,6

55

39 м

ECoR

Бхубанешвар — 751009, Odisha

120005

/ == /

22:40

22:45

5 м

1

1167. 3

57

28м

ECoR

Dist — Cuttack 753003, Odisha

30 промежуточных станций

03:07

178.2

13

/ == /

01:54

2 м

3

2

1345,4

66

20 м

SER

Balasore — 756001, Odisha

18 промежуточных станций

116

01:101

14

/ == /

03:40

03:45

5 м

2

1461,6

63

9000 — Пашим Мединипур, Западная Бенгалия

30 промежуточных станций

01:43

107,6

15

/ == /

05:28

05:30

2 м — 9000 —

2

1569.2

8

6 м

SER

Дистанция — Ховрах, Западная Бенгалия

1 промежуточная станция

00:35

4.7

16

/ == /

06:05

2

1573. 9

6m

SER

Dist — Ховрах, Западная Бенгалия

Каталитическая ароматизация метана — Обзоры химического общества (RSC Publishing)

Последние разработки в области технологий добычи природного газа привели к снижению цен на метан и возобновлению интереса к преобразованию метана в более ценные продукты.Такие процессы, как процессы, основанные на синтез-газе от риформинга метана, исследуются. Другой вариант — ароматизация метана, при которой образуются бензол и водород: 6CH 4 (г) → C 6 H 6 (г) + 9H 2 (г) Δ G o r = +433 кДж моль −1 Δ H o r = +531 кДж моль −

7Термодинамические расчеты для этой реакции показывают, что образование бензола незначительно ниже ∼600 ° C, и что образование твердого углерода [C (s)] термодинамически благоприятно при температурах выше ∼300 ° C. Образование бензола незначительно при всех температурах до 1000 ° C, если C (ы) включены в расчет равновесного состава. Интересно, что термодинамические ограничения на образование бензола могут быть минимизированы добавлением алканов / алкенов к исходному метану. Безусловно, наиболее изученными катализаторами этой реакции являются Mo / HZSM-5 и Mo / MCM-22.Селективность по бензолу обычно составляет от 60 до 80% при конверсии метана ~ 10%, что соответствует чистому выходу бензола менее 10%. Основные побочные продукты включают углеводороды с более низким молекулярным весом и замещенные ароматические соединения с более высоким молекулярным весом. Однако образование углерода неизбежно, но экспериментальные данные показывают, что это может быть кинетически ограничено использованием H 2 или окислителей в сырье, включая CO 2 или пар. Ряд конфигураций реакторов, включающих регенерацию углеродсодержащего катализатора, был разработан с целью минимизации затрат на регенерацию катализатора после его дезактивации осаждением углерода. В этом обзоре учебного пособия мы обсуждаем термодинамику этого процесса, используемые катализаторы и возможные конфигурации реактора, которые могут быть применены.

У вас есть доступ к этой статье

Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуйте еще раз?

(PDF) Анализ сейсмических скоростей и отражательной способности залежей концентрированных газовых гидратов на южной окраине Хикуранги (Новая Зеландия)

Chatterjee, S. , Бхатнагар, Г., Дуган, Б., Диккенс, Г.Р., Чепмен, В.Г., Хирасаки, Г.

Дж. (2014), Влияние литологической неоднородности и сфокусированного потока флюидов на распределение газовых гидратов

в морских отложениях, Журнал геофизических исследований: Твердая Земля, 119, 6705–

6732, DOI: 10.1002 / 2014JB011236.

Кленнелл, М.Б., Ховланд, М., Бут, Дж. С., Генри, П., и Винтерс, У. Дж. (1999), Формирование

гидратов природного газа в морских отложениях: 1. Концептуальная модель роста газовых гидратов

обусловленная по свойствам вмещающих отложений, Journal of Geophysical

Research, 104 (B10), 22985–23003, doi: 10.1029 / 1999JB
5.

Коллетт Т.С., Джонсон А.Х., Кнапп К.С., Босвелл Р. (2009), Гидраты природного газа: обзор

. В: Collett, T., et al. (Ред.), Природный газ, гидраты, энергетический ресурсный потенциал и связанные с ним геологические опасности

, т. 89. Мемуары AAPG, стр. 74

Кук, А.Е., и Малинверно, А. (2013), Кратковременная миграция метана в газовый гидрат-

, несущий песчаный слой в Уокер-Ридж, Мексиканский залив, Геохимия, Геофизика,

Geosystems, 14, 283– 291, DOI: 10.1002 / ggge.20040.

Кук, А. Э., и Уэйт, У. Ф. (2018). Показатель насыщенности Арчи для гидрата природного газа в

крупнозернистых коллекторах. Journal of Geophysical Research: Solid Earth, 123, 2069–

2089. https://doi.org/10.1002/2017JB015138

Crutchley, GJ, Klaeschen, D., Planert, L., Bialas, J., Berndt, К., Папенберг, К., Хенсен, К.,

Хорнбах, М.Дж., Крастель, С., Брюкманн, В., (2014), Влияние адвекции жидкости на газ

Устойчивость гидрата

: Исследования на участках метана просачивание у побережья Коста-Рики, Земля и

Planetary Science Letters, 401, 95-109, https: // doi.org / 10.1016 / j.epsl.2014.05.045.

Кратчли, Г. Дж., Крегер, К. Ф., Печер, И. А., Горман, А. Р. (2018), Как тектоническая складчатость

влияет на образование газовых гидратов: граница субдукции Хикуранги в Новой Зеландии. Геология,

47 (1), 39–42. https://doi.org/10.1130/g45151.1

Крачли, Дж. Дж., Маунтджой, Дж. Дж., Дэви, Б. Д., Хиллман, Дж. И.Т., Уотсон, С., Стюарт, Л.,

Вельц, С., Кейн, Т., Герринг, П., Куинн, В., Турко, Ф., Фужер, Д., Макнотан, М.,

Джеффал А. 2018. Газогидратные системы южной окраины Хикуранги, Аотеароа, Новая Зеландия

. Отчет о рейсе TAN1808, RV Tangaroa, 8 сентября — 5 октября 2018 г. Лоуэр-Хатт (Новая Зеландия):

GNS Science. 83п. (Отчет GNS Science; 2018/40). DOI: 10.21420 / 73WW-1W83.

Crutchley, GJ, Pecher, IA, Gorman, AR, Henrys, SA, Greinert, J. (2010), Seismic

изображений газопроводов под участками просачивания на морском дне в мелководной морской газогидратной провинции,

Hikurangi Margin , Новая Зеландия, Морская геология, 272 (1–4), 114-126,

https: // doi.org / 10.1016 / j.margeo.2009.03.007

Крачли, Дж. Дж., Фрейзер, ДРА, Печер, И. А., Горман, А. Р., Маслен, Г., Генри, С. А.,

(2015), Миграция газа в газовый гидрат- несущие отложения на южной окраине Хикуранги

Новой Зеландии, Journal of Geophysical Research, 120, 725–743,

doi: 10. 1002 / 2014JB011503.JGREA20148-0227

De Mets, C., Gordon, RG, Argus, DF Стейн, С. (1994), Влияние недавних пересмотров шкалы времени инверсии геомагнитного поля

на оценки текущих движений плит, Geophysical Research

Letters, 21: 2191-2194, DOI: 10.1029 / 94GL02118

Диллон, В.П., Бут, Дж. С., Пол, К. К., Фельхабер, К., Хатчинсон, Д. Р. Свифт, Б. А.,

(1991), Картографирование подводных резервуаров парникового газа: гидраты метана, Труды

Международного симпозиума по морскому позиционированию (ред. М. Кумар и Г.А. Мол),

Комитет морской геодезии, Общество морских технологий, Вашингтон, округ Колумбия, стр. 545-554

Диллон, В.П., Данфорт, В.В., Хатчинсон, Д.Р. Друри, Р.М., Тейлор, М.Х., Бут, Дж. С.,

(1998), Доказательства разломов, связанных с диссоциацией газового гидрата и выделением метана из

% PDF-1.4 % 413 0 объект > endobj xref 413 169 0000000016 00000 н. 0000003702 00000 п. 0000003806 00000 н. 0000004505 00000 н. 0000004618 00000 н. 0000004653 00000 п. 0000004719 00000 н. 0000004850 00000 н. 0000004974 00000 н. 0000005103 00000 п. 0000005242 00000 н. 0000005673 00000 п. 0000006101 00000 п. 0000006336 00000 п. 0000006422 00000 н. 0000006442 00000 н. 0000007331 00000 н. 0000007971 00000 н. 0000008197 00000 н. 0000008283 00000 п. 0000008303 00000 н. 0000009370 00000 п. 0000010104 00000 п. 0000010324 00000 п. 0000010410 00000 п. 0000010430 00000 п. 0000010979 00000 п. 0000011459 00000 п. 0000011685 00000 п. 0000011771 00000 п. 0000011791 00000 п. 0000013381 00000 п. 0000023231 00000 п. 0000036745 00000 п. 0000052631 00000 п. 0000063522 00000 п. 0000063580 00000 п. 0000063699 00000 п. 0000063806 00000 п. 0000063845 00000 п. 0000063983 00000 п. 0000064022 00000 п. 0000064177 00000 п. 0000064311 00000 п. 0000064425 00000 п. 0000064464 00000 н. 0000064759 00000 п. 0000064798 00000 п. 0000064925 00000 п. 0000064964 00000 п. 0000065125 00000 п. 0000065164 00000 п. 0000065253 00000 п. 0000065351 00000 п. 0000065500 00000 н. 0000065539 00000 п. 0000065620 00000 п. 0000065741 00000 п. 0000065881 00000 п. 0000065920 00000 п. 0000066059 00000 п. 0000066203 00000 п. 0000066353 00000 п. 0000066392 00000 п. 0000066514 00000 п. 0000066608 00000 п. 0000066647 00000 п. 0000066825 00000 п. 0000066864 00000 п. 0000067280 00000 п. 0000067372 00000 п. 0000067411 00000 п. 0000067556 00000 п. 0000067595 00000 п. 0000067697 00000 п. 0000067783 00000 п. 0000067884 00000 п. 0000067923 00000 п. 0000068052 00000 п. 0000068091 00000 п. 0000068157 00000 п. 0000068583 00000 п. 0000068622 00000 п. 0000068724 00000 п. 0000068763 00000 п. 0000068801 00000 п. 0000068841 00000 п. 0000068880 00000 п. 0000068920 00000 н. 0000068960 00000 п. 0000069000 00000 п. 0000069039 00000 п. 0000069209 00000 п. 0000069248 00000 п. 0000069499 00000 п. 0000069538 00000 п. 0000069578 00000 п. 0000069618 00000 п. 0000069658 00000 п. 0000069697 00000 п. 0000069737 00000 п. 0000069777 00000 п. 0000069817 00000 п. 0000069856 00000 п. 0000069896 00000 п. 0000069936 00000 н. 0000069976 00000 п. 0000070015 00000 п. 0000070105 00000 п. 0000070186 00000 п. 0000070225 00000 п. 0000070332 00000 п. 0000070371 00000 п. 0000070411 00000 п. 0000070451 00000 п. 0000070490 00000 п. 0000070530 00000 п. 0000070570 00000 п. 0000070610 00000 п. 0000070649 00000 п. 0000070689 00000 п. 0000070728 00000 п. 0000070768 00000 п. 0000070808 00000 п. 0000070847 00000 п. 0000070979 00000 п. 0000071018 00000 п. 0000071137 00000 п. 0000071176 00000 п. 0000071301 00000 п. 0000071340 00000 п. 0000071380 00000 п. 0000071420 00000 п. 0000071460 00000 п. 0000071500 00000 п. 0000071539 00000 п. 0000071579 00000 п. 0000071619 00000 п. 0000071658 00000 п. 0000071698 00000 п. 0000071737 00000 п. 0000071777 00000 п. 0000071817 00000 п. 0000071857 00000 п. 0000071897 00000 п. 0000071937 00000 п. 0000071976 00000 п. 0000072218 00000 п. 0000073402 00000 п. 0000073441 00000 п. 0000074173 00000 п. 0000074212 00000 п. 0000074984 00000 п. 0000075023 00000 п. 0000075063 00000 п. 0000075103 00000 п. 0000075143 00000 п. 0000075182 00000 п. 0000075222 00000 п. 0000075262 00000 п. 0000075301 00000 п. 0000076078 00000 п. 0000076117 00000 п. 0000076157 00000 п. 0000076197 00000 п. 0000076237 00000 п. 0000076277 00000 п. 0000076316 00000 п. 0000003848 00000 н. трейлер > startxref 0 %% EOF 414 0 объект > endobj 415 0 объект > endobj 581 0 объект > транслировать xKhQ3d2NItjRIJ> @.R_ $ 7 конечный поток endobj 416 0 объект > endobj 417 0 объект > endobj 418 0 объект > endobj 419 0 объект > endobj 420 0 объект > endobj 421 0 объект > endobj 422 0 объект > endobj 423 0 объект > / DW 402 / FontDescriptor 425 0 R / Subtype / CIDFontType0 / Type / Font / W [17 [444] 0 [778] 14 [389] 28 [500] 11 [500] 25 [556] 8 [389] 22 [ 500] 5 [500] 19 [500] 2 [250] 16 [278] 13 [500] 27 [500] 10 [500] 24 [250] 7 [722] 21 [500] 4 [760] 18 [278] 1 [0] 15 [444] 12 [444] 26 [722] 9 [500] 23 [278] 6 [500] 20 [667] 3 [250]] >> endobj 424 0 объект > транслировать x] Mn0 ›H 4R) b & jrb9Q2̛? -R7϶5ҪP2 و t2T [ctr4N˘5W & UdNV *; [Rg29) — 霿 QϪU Wzu2T + -h 惧 翼 & ⻲ a ‘; І ( А) DJuQRm @ GBr (PF9 @ ‘Duo /> / Ap%) B / @ Οmi`zZλ @ E ^ f, REZZ ~ B конечный поток endobj 425 0 объект > endobj 426 0 объект > транслировать x

% PDF-1. 4 % 745 0 объект > endobj xref 745 105 0000000016 00000 н. 0000002452 00000 н. 0000002611 00000 н. 0000002667 00000 н. 0000004786 00000 н. 0000005145 00000 н. 0000005229 00000 н. 0000005316 00000 п. 0000005400 00000 н. 0000005548 00000 н. 0000005604 00000 п. 0000005675 00000 н. 0000005824 00000 н. 0000005880 00000 н. 0000005956 00000 н. 0000006102 00000 п. 0000006158 00000 п. 0000006234 00000 н. 0000006383 00000 п. 0000006439 00000 н. 0000006515 00000 н. 0000006665 00000 н. 0000006721 00000 н. 0000006812 00000 н. 0000006901 00000 н. 0000007049 00000 п. 0000007105 00000 н. 0000007196 00000 н. 0000007296 00000 н. 0000007443 00000 н. 0000007499 00000 н. 0000007590 00000 н. 0000007687 00000 н. 0000007830 00000 н. 0000007886 00000 н. 0000007987 00000 н. 0000008080 00000 н. 0000008233 00000 п. 0000008289 00000 н. 0000008436 00000 н. 0000008491 00000 п. 0000008582 00000 п. 0000008682 00000 н. 0000008793 00000 н. 0000008849 00000 н. 0000008960 00000 н. 0000009015 00000 н. 0000009070 00000 н. 0000009183 00000 п. 0000009297 00000 н. 0000009352 00000 п. 0000009407 00000 п. 0000009534 00000 п. 0000009589 00000 н. 0000009644 00000 п. 0000009741 00000 н. 0000009843 00000 н. 0000009997 00000 н. 0000010052 00000 п. 0000010107 00000 п. 0000010182 00000 п. 0000010237 00000 п. 0000010355 00000 п. 0000010410 00000 п. 0000010465 00000 п. 0000010520 00000 п. 0000010622 00000 п. 0000010678 00000 п. 0000010775 00000 п. 0000010831 00000 п. 0000010932 00000 п. 0000010988 00000 п. 0000011044 00000 п. 0000011100 00000 п. 0000011156 00000 п. 0000011266 00000 п. 0000011371 00000 п. 0000011427 00000 п. 0000011483 00000 п. 0000011587 00000 п. 0000011643 00000 п. 0000011699 00000 п. 0000011805 00000 п. 0000011861 00000 п. 0000011917 00000 п. 0000011973 00000 п. 0000012029 00000 п. 0000012085 00000 п. 0000012141 00000 п. 0000012197 00000 п. 0000012253 00000 п. 0000012309 00000 п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
