Буровые установки переносные: Переносная буровая установка

>

Переносная буровая установка «Вектор ВР-2.120»

В серии буровых установок «Вектор ВР-2» компания «РосПромБур» предлагает широкий спектр оборудования для любых условий эксплуатации и поставленных задач.

Буровая установка «Вектор ВР-2.120» обладает небольшими габаритами, её главное преимущество – возможность работы в крайне ограниченных условиях. В частности, высота установки в рабочем положении позволяет проводить буровые работы даже в помещениях. Смонтирована установка «Вектор ВР-2.120» на колесное шасси, поэтому проблем с транспортировкой не возникнет. Общий вес системы (вместе с маслостанцией) меньше 600 кг.

Следующей разработкой является модель «Вектор ВР-2.200». От предыдущей модели её отличает, прежде всего, больший ход подачи (2000 мм). Несмотря на увеличение габаритов и массы, «Вектор ВР-2.200» также способен на работу в труднодоступных местах и ограниченном пространстве. Все модели линейки «Вектор ВР-2» характеризуются надежностью в работе и простотой в устройстве, что позволяет без проблем эксплуатировать их в сложных условиях, когда возможен дефицит в запасных частях и ремонтном персонале.

Еще одним существенным преимуществом буровой установки «Вектор ВР-2.200» является тот факт, что транспортировать установку можно в разобранном виде – в виде блоков по 80-100 кг. Это дает возможность доставлять её в кузове даже самой небольшой грузовой машины – «Газель», УАЗ и других.

Помимо традиционных вариантов исполнения (монтирование на колесное шасси — доставка установки на место происходит в кузове в собранном виде или блоками), «РосПромБур» предлагает модель «Вектор ВР-2.200», установленную на автомобильное шасси известного своей проходимостью УАЗ «Фермер». Бурение в данном варианте происходит прямо с машины, после окончания работ не требуется большого времени для сбора оборудования. Кроме того, 5-местная кабина УАЗ «Фермер» позволяет в одной машине перевозить всю буровую бригаду.

Для случаев бурения в особых условиях, когда доставить буровое оборудование к месту работ крайне затруднительно, смонтирована модификация установки «Вектор ВР-2.200» на базе снегоболотохода «Тундра». В данном варианте исполнения буровая установка может передвигаться по бездорожью, в сложных зимних условиях, а также пересекать вброд небольшие водные преграды. Это делает её незаменимой для проведения инженерных и геологоразведочных работ в тяжелых условиях, когда бурение скважин носит неотложный характер.

Малогабаритная буровая установка «Вектор ВР-2.120» создавалась по специальному заказу для работ в стеснённых и ограниченных пространствах. Например, в подвалах, где максимально допустимая высота буровой установки в рабочем положении не должна превышать 2м.

мобильные буровые установки для бурения до 500 м

Роторная  Буровая Установка УРБ-80 для бурения, освоения, ремонта и восстановления скважин
— глубина бурения до
— диаметр бурения до
— крутящий момент
— ход подачи
— усилие подачи
2000 м
660 мм
—- Н*м
—- мм
—- кгс
Буровая установка ЛБУ-50-30
— глубина бурения до
— диаметр бурения до
— грузоподъемность
— крутящий момент
— ход подачи
— усилие подачи (вверх/вниз)
200 м
1050 мм
3000 кг
2000 Н*м
3900 мм
12000/6200 кгс
Роторная буровая установка УРБ-25
— глубина бурения до
— диаметр бурения до
— грузоподъемность
— крутящий момент
— частота вращения ротора, об./мин
1000 м
535 мм
25000 кг
15680 Н*м
18. ..225
Буровая установка УРБ 210 (альтернатива импортным буровым установкам Atlas Copco T3W и T3WDH, Prakla RB 50)
— глубина бурения до
— диаметр бурения до
— грузоподъемность
— крутящий момент
— ход подачи
— усилие подачи (вверх/вниз)
800 м
1000 мм
20000 кг
15300 Н*м
7100 мм
20000/6500 кгс
Буровая установка на гусеничном ходу МСБ 300 серии «СВАЯ»
— мощность двигателя
— крутящий момент
— максимальный диаметр бурения
— ход подачи вращателя
— общий вес установки
30 кВт
3 500 Нм
320 мм
1,74 м
1800 кг
Буровая установка УГБ 587 для колонкового бурения ССК снарядами
— глубина бурения до
— диаметр ССК скважин
— внутренний диаметр шпинделя
— грузоподъемность гл. лебедки
— крутящий момент
— частота вращения до
— ход подачи
— усилие подачи (вверх/вниз)
— наклонное бурение (град.)
800 м
60,73,76,89,114мм
124 мм
5000 кгс
5270 Нм
1200 об/мин
5200 м
10000/5000 кгс
50-90
Буровая установка ПБУ-2
— ход подачи
— крутящий момент
— максимальный диаметр бурения
— ход подачи вращателя
— усилие подачи (вверх/вниз)
1800/3500* мм
500 кгсм
850 мм
1800 / 3500*
3500-10000* кгс

Мобильная буровая установка

Мобильная буровая установка, конечно же, значительно отличается от большой самоходной буровой машины или другого бурового оборудования временем работы, мощностью и относительно не большой глубиной бурения воды. Но при этом мобильный буровой станок имеет ряд преимуществ перед своим более габаритным и мощным аналогом, если речь идет о труднодоступной местности. Портативная буровая установка не требует большой машины для транспортировки. Соответственно он имеет небольшие габариты, что позволяет собственноручно переносить буровой станок в труднодоступную местность.

Переносная буровая установка УКБ-12/25 – идеальный вариант для каждого

Малогабаритные буровые установки семейства УКБ-12/25 разработаны, ориентируясь на съемки, инженерно-геологические изыскания, бурение взрывных скважин, а также бурение отверстий для проведения укрепления фундамента. При этом передвижная буровая установка может проводить все работы в различных условиях: в подвальных помещения, на поверхности, на склонах, на железнодорожных насыпях и при этом температура может быть любая от −32 °С до 40 °С.

Способ бурения скважин может быть колонковый и шнековый с продувкой или промывкой. Глубина бурения при помощи мобильной буровой установки колеблется в пределах 10-25 метров в зависимости от выбранного способа бурения. Приводом для переносной буровой установки является электрический или бензиновый двигатель. В зависимости от предпочтений самого заказчика, переносная буровая установка может быть смонтирована на прицепе, санях или автомобиле высокой проходимости. Конструкция невероятно проста, поэтому есть возможность быстрой разборки на узлы для раздельной переноски вручную.

Где выгодно купить мобильную буровую установку?

Как видите, переносные буровые станции обладают надежностью, компактностью, простотой обслуживания и конструкции. В свою очередь «Завод Буровых Технологий» предлагает каждому желающему купить мобильный буровой станок на взаимовыгодных условиях. Все что вам для этого необходимо сделать, просто связаться с представителями нашей организации удобным для вас способом, остальную работу выполнят наши квалифицированные специалисты. Мы гарантируем предельно доступные цены, т.

к. являемся непосредственно производителем, а не посредником, что положительно сказывается на конечной стоимости буровой установки.

Обзор гидравлических малогабаритных установок для бурения скважин на воду: особенности, преимущества, устройство, производители

Выбрать небольшую, но действительно эффективную и функциональную буровую установку достаточно просто. Для начала, необходимо определиться, для чего она нужна. Если это будет бурение мягких и средней плотности грунтов, то можно сэкономить и купить электрическую или ручную буровую установку. Однако, если же требуется действительно многофункциональный агрегат, то следует обратить внимание на гидравлические буровые установки.

Гидравлические буровые установки

Вращение бура и его движение вдоль мачты производится за счет гидравлики, давление в которой поддерживается дизельным двигателем и маслонасосом. Они между собой соединены напрямую. Подобная конструкция получается довольно компактной. За счет применения гидравлики такой бур получается действительно универсальным.

Он способен производить несколько типов бурения. Это бурение с промывом породы, шнековое бурение, колонкового типа бурение, а также бурение пневмоударным методом. Подходит даже для самых твердых типов породы. А также способен производить бурение под углом, вплоть до бурения горизонтально.

Рама буровой установки может перемещаться за счет установки на неё колес, за счет крепления в кузов пикапа (размеры позволяют это сделать) либо же оставаться стационарной.

Подобные буры способны бурить на различную глубину:

ГлубинаДиаметр
Бурение твердосплавным долотом. Забор грунта не происходит.60 — 140 м.76 мм
Бурение твердосплавной коронкой. С забором грунта.60 — 80 м.59, 93, 112 мм
Пневмоударный метод.40 метров110 м
Бурение шнеками30 метров130 мм

Для бурения может устанавливаться угол от 0 до 90 градусов. Имеется возможность регулировать частоту вращения бура от 0 до 250 об/мин. Крутящий момент 1600 Нм, что более чем достаточно для бурения даже в условиях самых твердых грунтов.

Средние размеры гидравлической малогабаритной установки достаточно небольшие. Это 2,5 метров в высоту, 1,4 метра в длину и 1,1 метр в ширину. Вес достигает 345 кг. Данные параметры позволяют беспрепятственно устанавливать данные установки в кузов пикапа и превращать их в самоходные буровые установки.

Также за счет применения гидравлики достигается очень высокая надежность работы. Минимально допустимая температура воздуха достигает -40 градусов по Цельсию. А максимальная до 40.

Особенности эксплуатации

От буровых установок других технических исполнений гидравлические отличаются наличием гидравлики, которая и управляет всем процессом бурения. Применяется практически везде за счёт универсальности механизма, а также наклонной мачта в купе с достаточно неплохой глубиной бурения. Бурение может происходить в грунте любой плотности, так как имеются насадки для разных пород, а большая мощность установки позволит раскрыть весь потенциал сверл. Также наклонная мачта позволяет бурить отверстия под трубы под углом 90 градусов.

Данная установка обладает преимуществами над установками других типов:

  • Весь процесс бурения происходит автоматизировано. Бурильщику достаточно встать за пультом и периодически удлинять бур.
  • Возможность работы в жарком и холодном климате. Минусовая температура достигает значений, когда другие механизмы, в отличии от гидравлики, не выдерживают.
  • Набор сменных сверл, а также возможность бурения различными способами.
  • Возможность бурения под углом, включая подземное бурение.
  • Нет необходимости ставить очень высокую мачту.
  • Работает от дизельного двигателя внутреннего сгорания, который и качает маслонасос и запускает генератор для собственного освещения и электроники. Таким образом внешний источник питания не нужен. Система автономна.

Однако можно выделить и некоторое количество недостатков:

  • Конструкция хоть и не включает в себя большое количество элементов, однако остается достаточно сложной, что увеличивает вероятность поломки;
  • Достаточно большой вес и размер рамы, хоть и мачта ниже, чем в других буровых установках.

Устройство

Бур оснащается набором сменных сверл для различного типа грунта и способа бурения. Также включает в себя оборудование для промывки грунта. Это может быть, как собственный насос для промывочной жидкости, так и возможность подключаться к внешнему источнику.

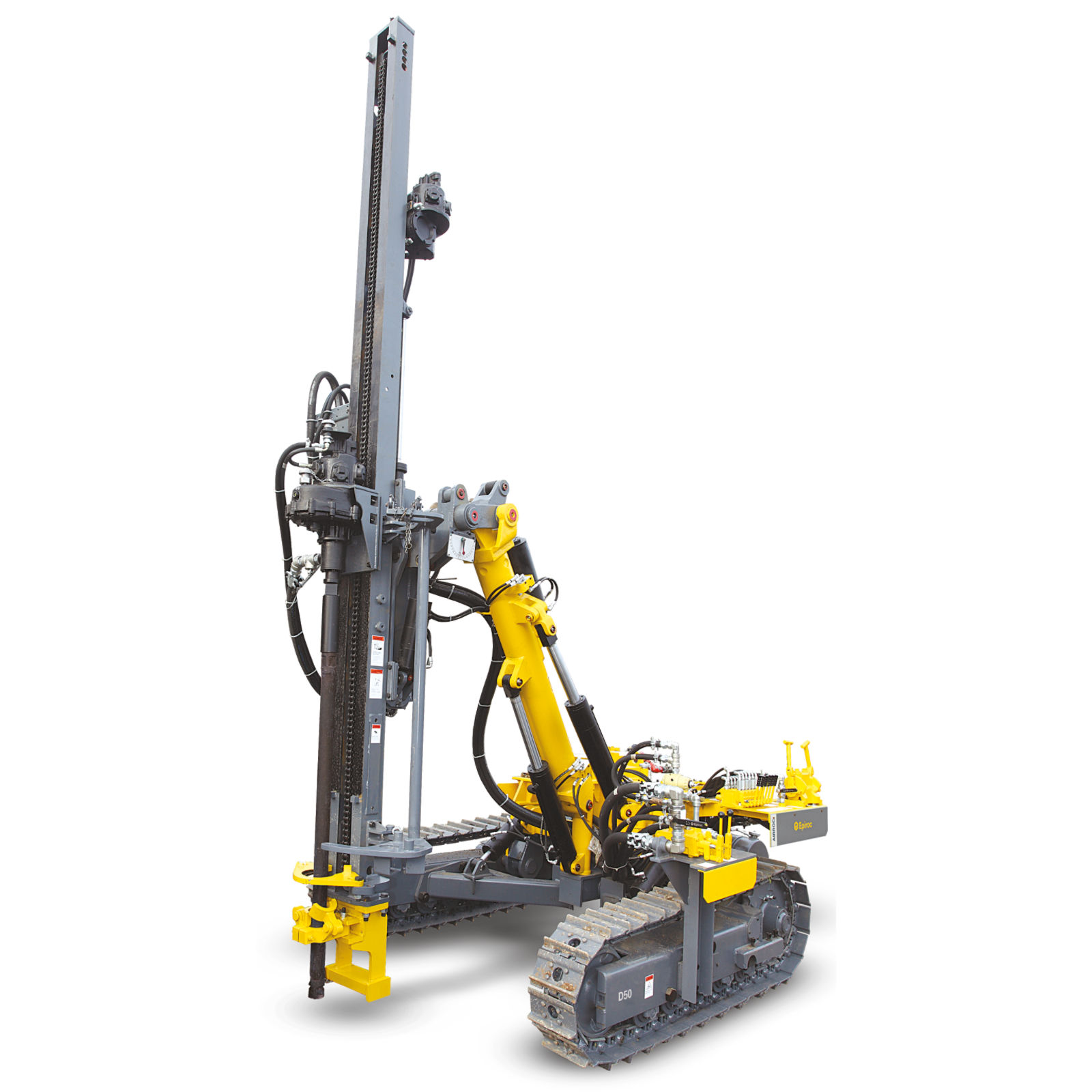

На фото гидравлическая буровая установка

Дизельный двигатель внутреннего сгорания подсоединен к маслонасосу, который обеспечивает давление для работы гидравлики. Это и вращение бура, движение его вдоль мачты, а также изменение положения самой мачты.

Весь процесс бурения управляется с пульта, который, вместе с освещением, питается энергией от генератора. Он в свою очередь приводится в движение от ДВС.

Мачта крепится к основной раме и подпирается гидравликой. Имеется возможность установить раму в кузов пикапа, либо на самоходную гусеничную установку. Такие самоходные гидравлические буровые установки, конечно же, также имеются в продаже. За счет размещения дизельного двигателя и маслонасоса в задней части рамы, они также выполняют роль противовеса для мачты и буровой установки. Таким образом вес распределяется равномерно и центр тяжести находится в центре. При изменении угла наклона мачты он также особо не смещается.

Основные производители

Среди популярных производителей гидравлических буровых установок, качество техники которых не стоит под сомнений, можно выделить следующие:

  1. Отечественная компания «Бурагрегат» производит достаточно много моделей гидравлических буровых установок для бурения скважин на воду. Все их буровые установки универсальны и умеют выполнять широкий спектр робот. Они имеют только одну стационарную модель, это Стронг Гидро 21П, а все остальные либо располагаются в прицепе, либо на собственной гусеничной самоходной установке и даже на автомобиле фирмы ГАЗ. Они отличаются мощностями привода, а также максимальной глубиной бурения. Все они имеют подпорки для выравнивания и промывочные установки. Выбирая продукцию данной фирмы, вы получите качественный и универсальный агрегат. При этом компания часто предоставляет скидки.
  2. Гидравлическая буровая установка «БурАгрегат»
  3. Современная буровая техника. Эта компания предоставляет буровые установки различных типов. Это могут быть небольшие стационарные гидравлические буровые установки на воду с глубиной бурения до 50 метров, например, СБГ-ПМ «КОЛИБРИ». Также средние установки на гусеничном ходу для бурения под сваи с диаметром отверстия 320 мм и глубиной до 100 метров, например, УБГ-Л2 «АЛЛИГАТОР». Либо же большие установки в кузове КАМАЗА или на огромной самоходной гусеничной установке. Они применяются для бурения на глубину до 300 метров и диаметром 650 мм. При этом способны пробурить даже самые твердые грунты, вплоть до 12 категории. К таким бурам можно отнести УБГ-СА «БАРС», УБГ-С «БЕРКУТ», УБГ-СА «БЕРКУТ».
  4. На фото буровая установка «Колибри»>
  5. «БУРСЕРВИС» предоставляет компактные буровые установки, которые размещаются в полуприцепах, либо на рамах для размещения в кузове. Это небольшие универсальные установки, которые включают в себя промывку и способны бурить на глубину от 50 до 150 метров, в зависимости от типа бурения.
  6. ИНКОР представляет достаточно большие буровые установки. Они все устанавливаются в кузов грузовиков и способны бурить отверстия диаметром до 600 мм, что является очень большим показателем. Их установки выделяются хорошей универсальностью, большой мощностью и надежностью. Способны выдерживать большие нагрузки.
  7. JINFAN Drilling Equipment Company известный производитель буровых установок в Китае. В Россию поставляются в основном самоходные установки на гусеничной базе. Они выделяются своей универсальностью. Имеют подпорки для выравнивания. Способны бурить на глубину от 50 метров в компактных моделях и до 100-150 в крупных. Диаметр отверстия от 130-200 в небольших агрегатах, до 400 в крупных установках.
  8. Есть также множество китайских производителей, таких как HUANGHAIJIXIE, KAISHAN, RP, China Coal и подобные. Они предоставляют качественную продукцию. Это могут быть как мини гидравлические буровые установки, так и крупные самоходные. Однако в отличие от отечественных установок их будет сложнее обслуживать и ремонтировать, в случае непредвиденных поломок.

На видео гидравлическая буровая установка на воду в работе:

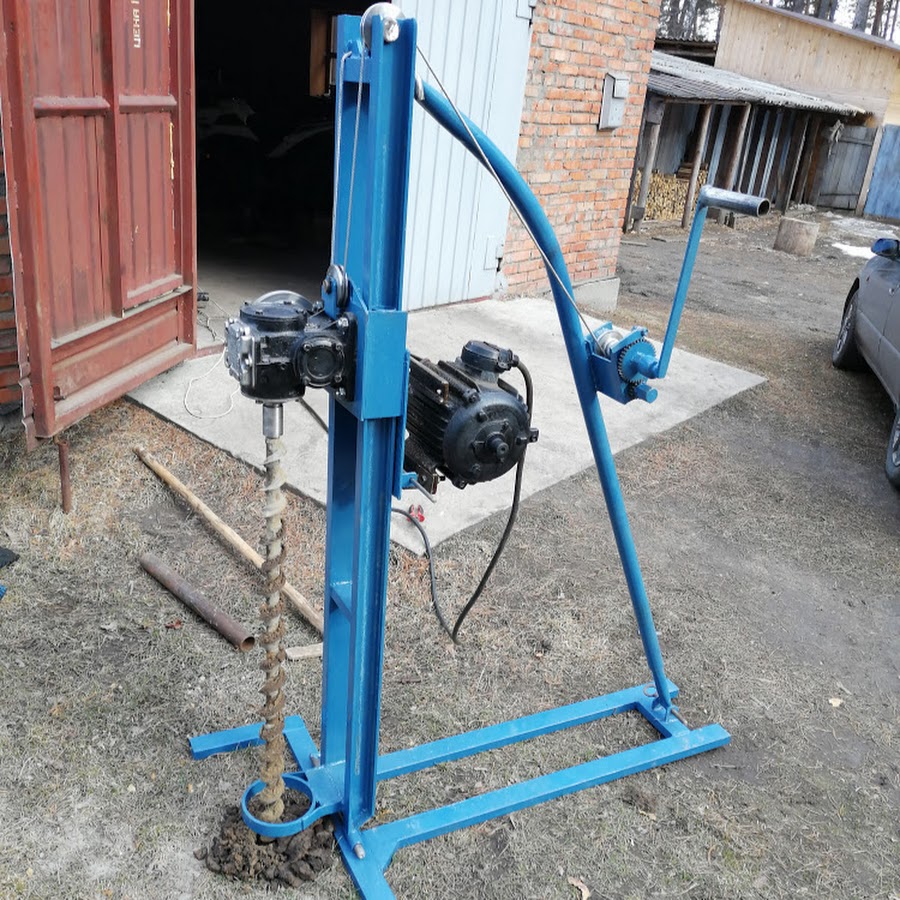

Самодельная буровая установка своими руками от производителя


Приобретайте комплектующие и самостоятельно собирайте буровую установку по нашим чертежам

Малогабаритная буровая установка состоит из элементов, часть которых легко изготовить самостоятельно при помощи болгарки, сварочного аппарата, дрели и простого набора ручного инструмента. Но самые важные элементы, такие как вертлюг и замки буровых штанг требуют для изготовления высокоточных станков с ЧПУ, мы предлагаем приобрести у нас.

Бурение скважин — вечный бизнес!

Потребность в воде, пока живо человечество, не пропадет никогда. Даже собственная скважина на собственном участке это решение проблемы для человека на несколько лет, максимум десятилетий, в течении которых скважина приходит в негодность и приходится снова вызывать буровиков для бурения очередной скважины.

Если вас хотя бы однажды уже интересовала проблема водоснабжения, например для дачного домика, то со стоимостью работ по бурению скважин на воду вы так же знакомы. Даже, когда для бурения скважины используются малогабаритные буровые установки, стоимость скважины достаточно ощутима, не говоря уже о буровых на базе грузовых машин. Но вы прекрасно понимаете, что себестоимость производства работ на нашей буровой установке значительно ниже, чем бурение на машине, в чем и заключается её огромное преимущество.

Изготовленная своими руками переносная буровая установка для добычи воды по стоимости обойдется дешевле, а значит, экономическая эффективность ее работы будет более высокой.

У вас возник вопрос для чего вам установка?

  1. с помощью малогабаритной буровой установки на воду вы обеспечите себя и всех своих родных очень удобным бесплатным источником воды в загородных домах и на дачах
  2. у вас появится новый постоянный или дополнительный источник дохода
  3. всего за один рабочий сезон вы не только вернете себе вложенные в нее средства, но и приумножите их в несколько раз.

Вы сомневаетесь? Заказов на работу оборудования из-за его компактности гораздо больше, чем на бурение скважин автомобильными установками и недостатка в них у вас не будет. Буровые работы тесно связаны с неизменно высоким спросом в летний период и неизбежным его падением в зимний сезон. Если даже за окном зима, вы сможете собрать установку, а работы начать уже весной и все средства, вложенные в компактные переносные мини буровые установки, окупятся после первых же нескольких пробуренных скважин.

Следующий вопрос, который возникает:

Как сделать буровую установку самостоятельно?

В работе простой установки применяется принцип бурения скважины с одновременной промывкой ее специальным буровым раствором. На приведенной здесь схеме показано устройство буровой установки с основными узлами и деталями, из которых она состоит, а также порядок их крепления на каркасе рамы. Раму по нашим подробным чертежам совсем не сложно изготовить на месте. Остальные элементы требуют специальной обработки на токарных станках с ЧПУ, и самостоятельно изготовить их не имея например токарного станка — невозможно.

Самодельная буровая установка на 50000руб


дешевле многих интернет предложений!

Эти детали мы предлагаем приобрести у нас:

Вертлюг

Вертлюг — одна из самых важных частей оборудования. Через него подается буровой раствор от насоса внутрь штанг. Самостоятельное его изготовление не рекомендуется из-за требуемой высокой точности обработке деталей. При превышении допустимого зазора между стаканом и валом, соединение деталей будет негерметичным и следовательно, не исключена возможность протечки промывочного раствора на первой же скважине.

Подробнее

Буровые штанги

Буровые штанги — предназначены для передачи вращательного момента от двигателя непосредственно к буру и подачи раствора в скважину. Обычно бывают размером 1- 1,8 м и наращиваются постепенно, по мере прохождения породы. Между собой буровые штанги соединяются при помощи специальных буровых замков с трапецеидальной резьбой.

Подробнее

Лопастной бур

Лопастной бур — основной инструмент для разрушения породы. При бурении в грунтах I и IV категории это самая оптимальная конструкция бура.

Подробнее

Для того, чтобы работала собранная своими руками легкая буровая установка понадобится еще мотор-редуктор, мотопомпа, рукава для мотопомпы, шланг для раствора. Их легче приобрести на месте, получив при этом возможность пользоваться услугами гарантийного ремонта и обслуживания.Основные же детали оборудования мы предлагаем вам приобрести у нас с гарантией качества изготовления и надежности для долгосрочной эксплуатации.

О составе самого необходимого комплекта, без затрат на ненужные мелочи мы охотно проконсультируем вас при покупке у нас основных элементов оборудования. На нашем форуме вместе с единомышленниками вы узнаете как сделать буровую установку самостоятельно. Подробные чертежи по изготовлению рамы для крепления оборудования и инструкции по его сборке будут в вашем распоряжении абсолютно бесплатно. На каждой схеме есть подробное описание деталей и рекомендации по сборке.

Надеемся, что изготовленная по нашим чертежам самодельная буровая установка для бурения скважин, своей безотказной работой доставит вам не только моральное удовлетворение, но ощутимое материальное вознаграждение. Продажа узлов деталей для сборки установок осуществляется нами круглогодично. Звоните! Телефон наших менеджеров (4832)36-60-95 или пишите на электронный адрес [email protected], наши консультанты всегда к вашим услугам. Начните свой бизнес по бурению скважин одним звонком!

Города, в которые осуществляем доставку: Абакан, Алматы, Альметьевск, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Барнаул, Белгород, Белогорск, Березники, Бийск, Биробиджан, Благовещенск, Братск, Брянск, Великий Новгород, Владивосток, Владимир, Волгоград, Волжский, Вологда, Воронеж, Глазов, Димитровград, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишимбай, Йошкар-Ола, Казань, Калуга, Кемерово, Кипарисово, Киров, Киселевск, Клинцы, Комсомольск-на-Амуре, Кострома, Краснодар, Красноярск, Курган, Курск, Лабытнанги, Липецк, Магадан, Магнитогорск, Махачкала, Миасс, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нефтекамск, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Новый Уренгой, Ноябрьск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Прокопьевск, Псков, Пятигорск, Ростов-на-Дону, Рубцовск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Смоленск, Сочи, Ставрополь, Стерлитамак, Сургут, Сыктывкар, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Уфа, Хабаровск, Ханты-Мансийск, Чайковский, Чебоксары, Челябинск, Череповец, Чита, Шарья, Шахты, Южно-Сахалинск, Якутск, Ярославль, Абакан, Актау, Актюбинск (Актобе), Анадырь, Анапа, Астана, Атырау, Балхаш, Белорецк, Волжск, Забайкальск, Зеленоград, Калининград, Караганда, Кокчетав (Кокшетау), Кустанай (Костанай), Кызыл-Орда, Минск, Наб. Челны, Ниж.Новгород, Ниж.Тагил, Нов. Уренгой, Норильск, Октябрьский, Павлодар, Петропавловск (Казахстан), Рыбинск, Семипалатинск (Семей), Старый Оскол, Сызрань, Талды-Курган, Тараз, Уральск, Уссурийск, Усть-Каменогорск (Оскемен), Чимкент (Шымкент),Чистополь, Энгельс

Бур

Легкая переносная установка для бурения неглубоких скважин Текст научной статьи по специальности «Механика и машиностроение»

ИЗВЕСТИЯ

ТОМСКОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКОГО

ИНСТИТУТА имени С. М. КИРОВА

ЛЕГКАЯ ПЕРЕНОСНАЯ УСТАНОВКА ДЛЯ БУРЕНИЯ НЕГЛУБОКИХ СКВАЖИН

С. С. СУЛАКШИН, В. II. КРЕНДЕЛЕВ, А. А. ГРЕБЕНЮК, В. М. МАТРОСОВ

В связи с бурным развитием строительных работ и геологических исследований за последние годы резко увеличился объем бурения гео-лого-изыскательских скважин на глубину до 10—15 метров, значительная часть которого выполняется еще ручными комплектами или буровыми установками, мало отвечающими условиям работ. Бурение неглубоких скважин в указанных целях производится, как правило, в весьма разнообразных породах: глинах, песках, валунно-галечниковых отложениях и частично в породах крепких скального типа. При этом целью бурения скважин является получение образцов пород, отвечающих определенным требованиям: они должны иметь хорошую сохранность, обладать естественной влажностью и иметь поперечные размеры в пределах допускаемых норм. Эти требования, а также большое разнообразие горных пород с различными физико-механическими свойствами вызывают необходимость даже при проходке одной скважины применять различные способы бурения (ударный, вращательный, комбинированный), различные инструменты и, наконец, различную технологию. Кроме того, изыскательские работы производятся обычно в труднодоступных таежных, заболоченных районах или в условиях сильно пересеченной местности, что усложняет транспортировку оборудования. Учитывая большую потребность в буровых установках легкого типа, кафедра техники разведки Томского политехнического института разработала проект переносной буровой установки ПБУ-15 по хоздоговору с бывшей конторой Томжелдорпроект.

Спроектированная буровая установка ПБУ-15 (Удостоверение о регистрации в комитете но делам изобретении и открытий при Совете Министров СССР № 25 226 от 25 сентября 1961 года), согласно техническому зада и и ю, предназначается для бурения скважин на глубины до 15 м в породах любой категории вращательным, ударным и ударно-вращательпым способами сплошным и кольцевым забоем при полной механизации процессов бурения. Установка может успешно применяться для целей геологического картирования, эманационной съемки и инженерно-геологических исследований.

Том 127, в. 2

1964

(Представлено научным семинаром кафедры техники разведки)

Техническая характеристика установки ПБУ-15

Номинальная глубина бурения, м Наибольший начальный диаметр бурения, мм Проходное отверствие ротора, мм

15 130 134

Число оборотов ротора, об/мин …….48

Диаметр бурильных труб, мм …….. 33,5; 42

Размер квадрата рабочей штанги, мм……42 X 42

Длина рабочей штанги, мм……..1200

Система подачи инструмента свободная; с тормоза лебедки

Угол наклона скважины к горизонту, град. ….90

Грузоподъемность мачты, кг……..600

Грузоподъемность лебедки, кг……..200

Диаметр барабана, мм………75

Диаметр каната, мм……….8

Канатоемкость барабана, м……..17,5

Скорость навивки каната на барабан, м/сек …. 0,78

Число ударов ударного патрона в мин. …..50

Высота сбрасывания ударного патрона, м…..0,61

Высота мачты (от стола ротора до оси блока), мм . . . 2297

Тип двигателя (с воздушным охлаждением) ….. ОДВ-ЗОО-

Мощность двигателя, л. с………6

Число оборотов двигателя, об/мин…………..3000

Габариты установки в рабочем положении, мм: ….

длина………….945

ширина …………494

высота без мачты ……….550

высота с мачтой………………….2691

вес, кг: привода ………………….45

установки без двигателя …………….46

установки в целом ………91

Кинематическая схема установки ПБУ-15

Кинематическая схема буровой установки ПБУ-15 представлена на рис 1. От двигателя 1 через шкив 2 вращение передается при помощи клинового ремня 3 приводному шкиву 4, свободно сидящему на главном валу 5 на двух шариковых подшипниках. Вращение на главный вал передается через одностороннюю муфту 6 конического типа, которая перемещается вдоль оси вала, будучи посажена на шлицах. Прижатие фрикциона производится пружиной (на схеме пружина не показана). При выключенном фрикционе пружина сжата.

На главном валу посажены шестерня г) =20 зубьев (на шлицах) и двухзаходный червяк е2 (на игольчатых подшипниках). Червяк 22 в осевом направлении неподвижен, шестерня может скользить по шлицам. Червяк сочленяется с валом шлицевой муфтой 7 и передает вращение на ротор 8 через червячное колесо гх = 29 зубьев. От шестерни х\ осуществляется передача вращения на лебедку через зубчатое колесо 23 — 60 зубьев, сидящее на лебедочном валу на шпонке. Включение шлицевой муфты 7 и перемещение шестерни 21 независимое, что обеспечивает как одновременное, так и раздельное включение ротора и лебедки. В исходном положении барабан лебедки прижимается через муфту 12, свободно посаженную на вал, пружиной 13 к фрикциону с усилием в 27 кг, что обеспечивает подъем груза в 69 кг. Для поднятия большего груза барабан прижимается к фрикциону рычагом 14, для чего конец последнего перемещается влево вручную. Для выключения барабана рычаг отводится вправо.

Для механизации процесса нанесения ударов служит специальный механизм. На лебедочном валу на шпонке посажена шестерня 25=-20 зубьев, находящаяся в постоянном зацеплении с зубчатым колесом гб = 60 зубьев, свободно сидящим на промежуточной оси. На зубчатом колесе болтами крепится кулачковый сектор 15. При вращении зубчатого колеса кулачковый сектор периодически отжимает через подшипник 16 рычаг 14, в результате чего происходит отключение барабана лебедки от фрикциона. При этом ударный патрон, связанный с барабаном тросом, под действием собственного веса, падает и наносит удар по верхнему концу ведущей штанги (через ударную гильзу). При выходе кулачкового сектора из соприкосновения с подшипником барабан

пружиной 13 перемещается вправо, прижимается к фрикциону 9 и получает от него вращение (ударный патрон поднимается вверх). Для отключения механизма нанесения ударов подшипник 16 смещается по рычагу за контуры кулачкового сектора и фиксируется в этом положении штифтом.

Описание устройства установки

Буровая установка ПБУ-15 (рис. 2 а, 2 б, 2 в) состоит из двух легко разъемных частей: привода и станка.

Привод состоит из двигателя 1 типа ОДВ-ЗОО, рамы, клинового ремня 2 и шкива 3. С помощью накидных гаек 4 и винтов 5 этот узел легко присоединяется ко второму узлу.

Станок состоит из главного вала 6, вращателя (ротора) 7, лебедки 8 с механизмом ударов 9, мачты 10, рамы 11 и ограждения (на рисунках не показано).

Главный вал служит для передачи вращения на ротор и лебедку станка. Он имеет шкив 12 с коническим фрикционом, включаемым с помощью рукоятки 13, червячную передачу на ротор, включаемую рукояткой 14, подвижную шестерню 15, передвигаемую с помощью

Рис. 2 а. Общий вид установки ПБУ-15.

Рис. 2 6. Вид установки ПБУ-15 со сторон лебедки.

рукоятки 16, передающую вращение на лебедку. Такое устройство главного вала позволяет осуществлять раздельное включение механизмов станка при отключенном приводе. Включение последнего происходит достаточно плавно за счет фрикционного сцепления.

Вращатель (ротор) станка служит для передачи крутящего момента буровому инструменту. Он состоит из червячного колеса и шпинделя 17, помещенных в корпусе, и вкладыша поворотного стола 18 под

ведущую квадратную штангу. Вкладыш 18 фиксируется с помощью двух защелок 19.

Лебедка служит для спуска и подъема бурового инструмента, а также для осуществления ударного способа бурения и нанесения ударов по буровому инструменту при ударно-вращательном бурении. Лебедка состоит из барабана 8, тормозного шкива 20, имеющего внутреннюю выточку под фрикционный конус 21, закрепленного на шестерне 22. втулки 23, пружины 24 и рычага 25 включения и выключения барабана лебедки. Все эти детали располагаются на лебедочном валу 26. Торможение лебедки осуществляется с помощью тормозной ленты 27, затягиваемой рычагом 28.

Механизм ударов служит для автоматического включения и выключения барабана лебедки при осуществлении ударных операций. Состоит этот механизм из пары зубчатых колес 9 и 29, кулачкового сектора 30 и шарикового подшипника 31, посаженного на рукоятку 32. Фиксация рукоятки в отключенном положении осуществляется штифтом 33. РыЗаг 25, на котором расположена рукоятка 32, может также фиксироваться в положении выключения барабана с помощью защелки, укрепленной на кожухе 34, закрывающем шестерни механизма ударов. ‘

Мачта станка служит для осуществления спуско-подъемных операций. Она представляет собой трубу 10, укрепленную в опорном стакане 35, с помощью болта. На верхнем конце мачты укрепляется головка с роликом 36, свободно вращающимся на оси 37 и имеющим предохранительный кожух 38. В рабочем положении мачта раскрепляется растяжками, для закрепления которых служат крючки 39. Внутренняя полость трубы (мачты) используется для хранения бензина.

Рама станка служит для закрепления всех узлов и является основанием для мачты. Она состоит из левой и правой станин, скрепленных уголками. С рамой привода 40 рама станка соединяется двумя винтами 5. Для придания большей устойчивости рамы станка и привода снабжаются шипами 41, а для переноски — рукоятками.

Ограждение клиноременной передачи состоит из двух разъемных частей, закрепляемых на рамах станка и привода отдельно. Ограждением закрываются шкивы и ремень привода.

Работа на станке

После установки станка на точке запускается двигатель. При выключенном главном фрикционе для осуществления вращательного бурения включается ротор. В качестве забойного инструмента при этом могут применяться шнеки, змеевики, буровые ложки или колонковые снаряды (в последнем случае в скважину при бурении следует подливать воду). Для осуществления ударного способа бурения используется ударный снаряд или патрон. В этом случае включается лебедка и ударный механизм. На барабан периодически наматывается трос, и снаряд поднимается над забоем, а затем он свободно сбрасывается. Возможно осуществить и оба способа бурения, тогда включаются одновременно ротор и ударный механизм. По мере углубки скважины трос с барабана лебедки стравливается. С помощью ударного механизма возможно осуществлять безнасосное бурение скважин с автоматическим расха-живанием снаряда. Спуско-подъемные операции осуществляются с помощью лебедки.

Данная установка была изготвлена по чертежам кафедры техники разведки в мастерских заказчика и успешно прошла цеховые испытания. Бурение скважин в мерзлых породах осуществлялось на заданных режимах достаточно эффективно-

Буровые установки и станки

Завод-
изготовитель
Наименование параметра
Марка  Диаметр бурения, мм Глубина бурения,  м Вращатель
(шпиндель)
Механизм подачи Мачта  Насосный агрегат Лебедка Шасси Габариты Масса
Геомаш
Буровая вышка ВЛМ-000

Для ударно-канатного бурения и обсадку скважин глубиной до 50 метров,
 спуско-подъемных операции с бурильными трубами ТБСУ-63. 5 при глубинах скважин до 100 метров.
   50      Г/п 5000 кг   планетарного
 типа с
 механическими тормозами,
тяговое усилие
1000 кг
    720
ЗАО «Машзавод им. Воровского»
Мотобур КМ-10

для бурения скважин в отложениях I-IV категорий буримости глубиной до 10 м шнековым способом O62 мм и твердосплавными коронками O59 мм без промывки при поисках, съёмке, картировании, инженерно-геологических изысканиях, а также для бурения шпуров витыми штангами в породах до V категории буримости.
62 10 Частота вращения вращателя,
185/625 об/мин

Подача цепная

Максимальное усилие механизма подачи вверх и вниз, 1176 Н

Длина хода подачи,
0,8±0,1 м

       Двигатель «САД-5» 1400×820
x555
34
ЗАО «Машзавод им. Воровского»
Мотобур М-10

для бурения скважин в отложениях I-IV категорий буримости глубиной до 10 м шнековым способом O62 мм и твердосплавными коронками O59 мм без промывки при поисках, съёмке, картировании, инженерно-геологических изысканиях, а также для бурения шпуров витыми штангами в породах до V категории буримости
Не имеет стойки с механизмом подачи, рамы и подкоса, а снабжен ручками для ручного бурения. Ручки имеют амортизаторы и подставку.
62 10 Частота вращения вращателя,
185/625 об/мин
Максимальное усилие механизма подачи вверх и вниз, 1176 Н

Длина хода подачи,
0,8±0,1 м

        550×715
x310
16
ЗАО «Машзавод им. Воровского»
Установка буровая УКБ-12/25

Малогабаритные легкоперевозимые установки  предназначены для бурения скважин глубиной до 15 м шнековым способом и до 25 м твердосплавными коронками с промывкой
70…140 15…25 Мощность привода, 5 л.с.

подвижный вращатель

Привод-двигатель
«САД-5»

Частота вращения бурового снаряда, об/мин
    — 100; 270; 600
    — 450; 600; 1200

Цепная
подача

Максимальное усилие подачи, 400 кгс

Ход вращателя,
1200 мм

    Максимальная грузоподъемность на крюке,
400 кгс
  1375×1065
x600
112
ЗАО «Машзавод им. Воровского»
Установка буровая УКБ-12/25И

для бурения скважин колонковым и шнековым способом при поисках, съемке, картировании, сейсморазведке и других работах
70…90 10…15 Подвижный вращатель

Привод-двигатель
«Интек» (США) 6,5 л/с

Частота вращения бурового снаряда, об/мин
    —  60
    — 120
    —  140

Ручная цепная
подача

Максимальное усилие подачи,
 400 кгс

Ход вращателя,
1200 мм

    Ручная двухскоростная

Максимальная грузоподъемность на крюке,
150/550 кгс

  1900×900
x600
130
ЗАО «Машзавод им. Воровского»
Установка буровая УКБ-12/25-01

модификация базовой модели и предназначена для бурения вертикальных скважин шнековым способом при поисках, съемке, картировании, сейсморазведке и других работах
70…140 15…25 Подвижный вращатель

Привод-двигатель
«Интек» (США) 6,5 л/с

Частота вращения бурового снаряда, об/мин
    —  80
    — 184

Цепная
подача

Максимальное усилие подачи, 400 кгс

Ход вращателя,
1200 мм

    Максимальная грузоподъемность на крюке,
550 кгс
  1375×1065
x600
154
Технолог

Малогабаритная буровая установка РБ-50

Бурение производится трёхлопастными бурами с твёрдосплавными вставками из пластин ВК-8 или шарошечным долотом
190 мм
180. ..190 3-х
лопастной
бур
180мм

Шарош.
долото
190мм

50 м

Привод
мотор-редуктора
-э/двигатель  220В- 2,2 кВт

-э/двигатель  380В

— двигатель Honda (бензин)

комплектуется штангами
ф48мм
 с трапец. или
 конической
 резьбой из стали
 Ст45, Ст40Х.

Буровые
 штанги длиной
 1м, 1,5м и 1,8м

 2,2м
 2,7м
 3,0м
 мотопомпа,
 700л/мин
возможность
установки
электролебедки
г/п 800 кг
      130
Технолог

Малогабаритная буровая установка РБ-100/380
180…190 3-х
лопастной
бур
180мм

Шарош.
долото
190мм

100 м

Э/двигателя мотор-редуктора 380 В-     мотопомпа,
1000л/мин
 электролебедка
г/п 1000 кг
    130
AQUA-master
Малогабаритная буровая
 установка
AQUA-master 1000 / 1500

для бурения скважин в грунте по принципу гидробурения — срезание грунта буром с последующим его вымыванием на поверхность напором воды (шнеком)
280 50 372 Нм
 70 об/м
Усилие лебедки
 1 000/ 500 кг
2,4 / 1,9 м

штанги

1,5 / 1,0 м

      2400х1400
х1400

1900х1400
х1400


205

200

Геомаш
Блочная буровая установка
ББУ-000 «Опенок»

с гидравлическим приводом подвижного вращателя для
бурения инженерно-
геологических скважин
250 Шнеками
25м

С промывкой
100 м

 1 500 Нм
 0. ..700 об/м
Усилие подачи
 1 500 кг

Ход подачи, 1 400 мм

      Уаз-39094
Газ-33081

Гусеничные
вездеходы

2100*800
*1800
600
СБТ
Переносной станок буровой
 гидрофицированный
 модульный
СБГ-ПМ2 «Стерх»
Для шнекового, шарошечного,
пневмоударного,
колонкового бурения
вертикальных и наклонных скважин
250 Шнеками 40м

С промывкой
100 м

 Подвижный, откидной, с приводом от  двух гидромоторов, с проходным шпинделем

2 500 Нм
 0…240 об/м

Цепной полиспаст с приводом от г/цилиндра

Усилие подачи
 2 000 кг

Ход подачи, 1 400 мм

        1700×750
×2040
572

Drill — Глубокое производство горных пород

DeepRock Hydra-Drill для приложений «Сделай сам»

Постоянный запас бесплатной воды

Зачем бурение скважины на воду?

Большая часть пресных грунтовых вод в мире находится в верхних слоях 200 футов и средняя глубина всех уровней грунтовых вод в U. С. меньше 100 ноги! Вы можете пробурить собственную скважину и иметь доступ ко всей воде, которую вы когда-либо необходимость.

Многие горожане сейчас бурят скважины на воду в домах как отличную альтернативу. к химической дегустации городской воды. Качество колодезной воды просто не имеет себе равных. В условиях стремительного роста расхода воды в городе бурение скважин представляет собой экономичную альтернативу. В большинстве районов вам больше не нужно время от времени беспокоиться о городских ограничениях на водоснабжение. засухи — когда вам больше всего нужна вода.Имея собственный колодец, вы уверены в обильный запас воды для использования в доме или саду.

Во многих районах страны домашний колодец для воды нередко стоит 8000 долларов. или выше, если бурило коммерческое бурильщик. Благодаря Hydra-Drill есть простой и экономичный способ пробурить скважину на воду. Большинство наших клиентов имели нет опыта бурения скважин перед покупкой Hydra-Drill.Кроме того, Hydra-Drill является маленьким и портативным, и его можно использовать в больших коммерческих помещениях. буровым установкам будет трудно добраться до них, не нанеся ущерба вашему ландшафту.

Hydra-Drill окупается!

Даже при нынешних стремительно растущих ценах на электроэнергию вы можете прокачать примерно 1000 галлонов из вашего колодца всего за 10 центов.Кроме того, Hydra-Drill может выкопать несколько колодцев и сэкономить деньги для вас, вашей семьи и соседей. Это не Вам придется долго платить за Hydra-Drill деньгами, которые вы можете сэкономить на счетах за воду.

Когда вы покупаете напрямую у Deeprock, вы получаете все личное внимание, обслуживание и совет, который вам нужен — абсолютно бесплатно. Прямая покупка экономит 30% и более чем то, что вы бы заплатили, если бы мы продавали Hydra-Drill через магазины или дилеров.Когда вы заказываете Hydra-Drill, вы можете быть уверены, что имеете дело с людьми, которые верят в ведение бизнеса со всеми, как с соседями по их родному городу.

С 1962 года мы помогаем людям из всех 50 штатов и всего мира получить вода, в которой они нуждались, по минимально возможной цене. В DeepRock мы всегда готовы чтобы помочь вам с вашими вопросами и потребностями в бурении.

Не стесняйтесь писать, писать по электронной почте или Позвоните нам по бесплатному телефону, чтобы задать вопросы! 1-855-457-4469

Часто задаваемые вопросы по Hydra-Drill

Часто задаваемые вопросы о Hydra-Drill

Что такое DeepRock Hydra-Drill?

Hydra-Drill — это самая легкая, недорогая и портативная система бурения водяных скважин на рынке сегодня.

Как это работает?

Hydra-Drill — это небольшая роторная буровая установка с верхней головкой, приводимая в действие бензиновой головкой мощностью 4, 5,5 или 6 л.с. и рециркуляционным бензиновым насосом мощностью 5 л.с. (буровым насосом). Hydra-Drill использует метод бурения, называемый «буровым ротором». Двигатель с силовой головкой вращает буровую штангу, на конце которой навинчено сверло. По мере того, как буровое долото погружается в землю, буровой насос рециркулирует буровой раствор по буровой штанге и из бурового долота. Этот буровой раствор проталкивается вверх по стволу скважины и стекает в яму для бурового раствора.

Яма для бурового раствора — это простая яма, вырытая в земле или сделанная из контейнера какого-либо типа с целью осаждения более тяжелого шлама из бурового раствора. Буровой раствор состоит из простой воды, смешанной с буровыми добавками.

Два распространенных типа буровых добавок: QUIK-GEL ® и EZ-MUD ® . QUIK-GEL ® — это тонкоизмельченная бентонитовая глина, EZ-MUD ® — жидкий полимер. Настоятельно рекомендуется всегда использовать эти добавки для бурения, и обе они доступны в DeepRock.

После того, как шлам (почва, песок, глина и т. Д., Который вымывается из ствола скважины) попадает в грязевик, более тяжелый шлам оседает из бурового раствора, и буровой насос закачивает буровой раствор обратно в буровой раствор. просверлите отверстие, чтобы повторить этот процесс. Роторный метод бурения с использованием бурового раствора очень распространен и является таким же методом бурения, как и на буровых установках.

Сложно ли сверлить с помощью Hydra-Drill?

Процесс сверления прост. Любой, кто может работать с любым типом наружного силового оборудования, может бурить с помощью Hydra-Drill. Один человек может бурить с помощью Hydra-Drill, но лучше использовать буровую бригаду из двух или трех человек. Полные инструкции по бурению прилагаются к каждой сеялке Hydra-Drill, и наш отдел обслуживания клиентов находится всего в бесплатном телефонном звонке.

Насколько глубоко он просверлит?

У нас есть установка Hydra-Drill, которая будет бурить на глубину до 300 футов (90 метров). В большинстве мест в мире вода находится на высоте менее 300 футов.

Какого диаметра он будет просверливать?

Пакеты Hydra-Drill меньшего размера будут просверливать отверстие диаметром 4 дюйма (100 мм), предназначенное для обсадной колонны диаметром 2 дюйма (50 мм). Пакеты большего размера позволяют просверлить отверстие диаметром до 8 дюймов (203 мм) для 6-дюймовой обсадной колонны. Практическое правило — просверлить отверстие диаметром на 2 дюйма большего диаметра, чем диаметр обсадной трубы, которую вы планируете использовать.

Где мне сверлить?

Это очень частый вопрос. Вы хотите углубиться в естественный водоносный горизонт. Водоносный горизонт — это просто образование из высокопористого материала, обычно крупного песка и гравия. или иногда трещиноватая порода, насыщенная чистой водой. Эта вода обычно попадает в водоносный горизонт на большей высоте из-за дождя или таяния снега, который просачивается вниз, пока не достигнет водоносного горизонта. Затем он медленно перемещается через водоносный горизонт в боковом направлении. Эти водоносные горизонты простираются на сотни или даже тысячи миль. Эти водоносные горизонты встречаются на разумных глубинах почти повсюду в мире. Вопреки распространенному мнению, водоносный горизонт — это не узкая подземная река, которую необходимо бурить на очень специфическом участке. Лучшее место для бурения — это наиболее удобное место для вашей скважины.

Насколько глубоко мне нужно будет сверлить?

Большинство водоносных горизонтов обычно находится на глубине менее 300 футов. Лучшим показателем глубины водоносного горизонта в вашем районе является глубина существующих колодцев ваших соседей. Если у вас есть соседи, которые пробурили скважины, очень вероятно, что вы найдете воду на той же глубине. Однако помните, что если скважина была пробурена коммерческим путем, коммерческий бурильщик обычно пробурил глубже, чем было действительно необходимо.

Как я узнаю, что попал в воду?

Большинство водоносных пластов, известных как водоносные горизонты, представляют собой просто образования из крупного песка и гравия. Эти образования очень пористые и насыщены водой. Один из лучших способов определить, когда вы попали в воду, — это проверить, какой шлам вымывается из ствола скважины во время бурения. Когда крупный песок и гравий смываются, велика вероятность, что вы находитесь в воде или очень близко. еще одна вещь, на которую следует обратить внимание, — это заметное снижение температуры бурового раствора, когда он вытекает из ствола скважины. Водоносный горизонт имеет постоянную температуру 64-65 градусов, и эта грунтовая вода будет смешиваться с буровым раствором и понижать температуру. буровой раствор также может стать намного тоньше, и иногда вы потеряете циркуляцию, когда попадете в воду.

Будет ли он бурить породу?

Hydra-Drill — это легкая буровая установка, которая лучше всего работает в благоприятных условиях бурения, таких как нормальные почвы и глины. Установки Hydra-Drill с более тяжелым грузом подходят для работы со многими типами горных пород. Многие типы горных пород, такие как песчаник или сланец, можно пробурить довольно быстро. Более твердые породы приведут к низкой скорости бурения, но у нас есть специальные долота, которые рекомендуются для бурения более твердых пород. Если порода очень твердая и требуется просверлить значительную глубину, то установка Hydra-Drill может оказаться невозможной.

Почему я должен покупать Hydra-Drill вместо того, чтобы пробурить скважину в коммерческих целях?

Хороший вопрос! По нашему опыту, во многих частях страны стоимость пробуренной только одной скважины превышает стоимость установки Hydra-Drill. Помните, что Hydra-Drill пробурит много скважин, и стоимость покупки может быть распределена на несколько скважин или на несколько лет. Даже если пробурена одна скважина, у вас все равно есть Hydra-Drill, чтобы продать или сдать ее в аренду своим соседям. Нет ничего необычного в том, чтобы окупить от 65% до 75% покупной цены на бывшем в употреблении рынке.

Законно ли для меня бурение на собственном участке?

В большинстве регионов ограничения, применяемые к профессиональным бурильщикам, не распространяются на тех, кто хочет просто пробурить скважину на своей территории для собственных нужд. Во многих районах действует так называемое освобождение домовладельцев, которое позволяет людям бурить скважину на своей территории. Если этот вопрос вызывает беспокойство, мы рекомендуем вам обратиться в местные органы власти. Мы также рекомендуем вам убедиться, что они понимают, что вы планируете бурить только на своей территории и не планируете бурить на коммерческой основе.

Следует ли мне проверить воду?

Мы рекомендуем вам протестировать воду. В большинстве случаев, если вода перекачивается из естественного водоносного горизонта, это чистая питьевая вода, но для уверенности необходимо провести тестирование.


См. Статью по теме: 7 пунктов Вам нужно будет пробурить скважину на воду

HD2001 — Deep Rock Manufacturing

DeepRock Гидра-Дрель для Приложения «Сделай сам»

Промышленный стандарт портативной дрели буровые установки

HD2001 построен на том же рама, что и HD2000, и использует ту же коробку передач и вертлюг. Однако он использует более крупный двигатель с дополнительной мощностью. и предназначен для сверл большего размера и сверл премиум-класса. штанга для использования в бурении законченных скважин 3 и 4 дюйма и в работа на более сложных почвах.

Обе установки изготовлены из одинаковых высококачественных материалов, а такой же идеальный баланс мощности и функций, предназначенных для получения работа сделана надежно и качественно.

Рекомендуемые буровые установки для модели HD2001
Глубина Размер корпуса

Цена

50 ‘ 2 «Кожух Запрос цены
100 ‘ 2 «Кожух Запрос цены
150 ‘ 2 «Кожух Запрос цены
200 ‘ 2 «Кожух Запрос цены
50 ‘ 4 «Кожух Запрос цены
100 ‘ 4 «Кожух Запрос цены
150 ‘ 4 «Кожух Запрос цены
200 ‘ 4 «Кожух Запрос цены
200 ‘ Нет корпуса Запрос цены

Как и HD2000, HD2001 легко чистить и поддерживать.Как только вы закончите бурение скважины, HD2001 можно удобно хранить в гараже или сарае для следующего использования. Другой чем обычная уборка после использования и тип сезонной обслуживание, которое вы обеспечиваете для своей газонокосилки, есть В HD2001 нет ничего сложного или загадочного.

Это надежное, хорошо спроектированное оборудование. разработан без каких-либо труднодоступных или сложных в обслуживании части.Потому что он полностью механический в конструкция, нет сложной или дорогой гидравлики для самодельного бурильщика, о котором нужно беспокоиться.

Безопасность встроена в каждую машину. Гидра-Дрель питается самотеком и не слишком тяжелый, как некоторые конструкции. Нет сложных, внешних весов или потенциально опасные вытяжные системы.

Кривая мощности и крутящего момента Двигатель HD2001 был выбран, чтобы позволить оператору иметь хорошее восприятие обратной связи во время сверления процесс.В этом смысле это как хорошо сбалансированный спортивная машина.

Двигатели, которые слишком велики или соединены через гидравлика может обеспечить слишком большой крутящий момент, что увеличивает риск потенциального повреждения оборудования или нарушения бурения процесс. У слишком маленьких двигателей нет мощности чтобы сделать работу. Кривая крутящего момента каждого Двигатель Hydra-Drill был тщательно выбран, чтобы соответствовать требования к мощности буровых работ, на которые рассчитаны установки.

лет опыта DeepRock с портативное буровое оборудование и качественный инжиниринг выпустили элегантную, идеально сбалансированную линейку моделей которые могут выполнить работу безопасно, быстро и надежно — раз за разом.

У начинающих бурильщиков часто есть вопросы о том, как определить какую буровую установку подходит им, как просверлить различную почву типы или какой насос лучше всего использовать. DeepRock отвечает на подобные вопросы для людей по всему миру и помогая им в бурении скважин с 1962 года.

Мы всегда рады вашим отзывам. Позвоните нам по телефону 1-855-457-4469.

Свяжитесь с нами

HD55 — Производство глубоких пород

DeepRock Гидра-Дрель для тяжелых условий эксплуатации

Промышленный стандарт для портативных дрелей буровые установки

HD55 создан для тех, кто приложения, где дополнительная глубина скважины или обсадная труба размер нужен.

Несмотря на то, что диапазон мощности аналогичен HD2001, HD55 использует прочную раму и вертлюг, необходимые при работе на дополнительной глубине. HD55 использует то же рама, как его более прочный стабильный помощник, HD77, и обеспечивает идеальный баланс мощности, функций и портативности для более легкие коммерческие приложения, где максимальная мобильность и требуется больший диапазон глубины по доступной цене.

.

Рекомендуемые буровые установки для модели HD55
Глубина Размер корпуса

Цена

100 ‘ 4 «Кожух Запрос цены
150 ‘ 4 «Кожух Запрос цены
200 ‘ 4 «Кожух Запрос цены
250 ‘ 4 «Кожух Запрос цены
250 ‘ Нет корпуса Запрос цены


Свяжитесь с нами


HD55 оснащен Briggs & Stratton 6.Двигатель 0 л.с.


Буровой насос


DeepRock Manufacturing 2129 South V W Goodwin Blvd, Маркес, Техас 77865
(855)457-4469 (бесплатный номер)

HD2000 — Производство глубоких пород

DeepRock Гидра-Дрель для Приложения «Сделай сам»

Промышленный стандарт портативной дрели буровые установки


HD2000 — идеальная дрель впервые Самостоятельный бурильщик.Очень крепкий, но весомый всего 70 фунтов, его легко транспортировать, устанавливать и сверлить.

HD2000 в сочетании с одним из рекомендованных пакетов сверления, перечисленных ниже, это все, что вам нужно, чтобы пробурить скважину до 200 футов глубиной для стандартного 2-дюймового законченного колодца. понятное видео, объясняющее процесс сверления доступен, чтобы помочь вам начать работу и завершить техническая поддержка, которая поможет вам добиться успеха в Для бурения первой скважины достаточно бесплатного телефонного звонка.

Пробурить скважину не нужно много времени. Вы можете иметь свой собственный независимый источник воды с некоторым планированием и небольшой тяжелой работой. Это было сказал, что если вы можете косить свой газон, вы можете сверлить свой собственный Что ж.

Решите ли вы пробурить скважину самостоятельно или получить вместе с друзьями на выходных на бурение проект, удовлетворение от того, что обеспечил себя и ваша семья с собственным независимым источником пресной воды стоит того.

Планирование

Один из лучших способов начать строительство новой скважины — это посмотреть видео DeepRock «Как Пробурите свою скважину «. Учитесь у плюсы и получить хорошее представление о что задействовано в процессе.

Затем решите, где вы хотите разместить свой колодец. Возможно, вы уже имеете в виду конкретный сайт или можете смотреть на новое место.Один из самых больших преимущества станков Hydra-Drill в том, что их можно брать практически в любое место бурения, не нарушая озеленение, в отличие от некоторых громоздких портативных устройств или разрушающий газон большой коммерческие буровые установки.
Глубина

Следующее, что вы захотите определить после выбора Ваше место бурения — это насколько глубоко вы нужно будет просверлить.Есть несколько способов определить глубину зеркала грунтовых вод в вашем районе и как глубокое бурение потребуется для надежного источника воды. Консультант DeepRock может помочь вам найти это информация бесплатно или без каких-либо обязательств.

После того, как вы определили глубину предполагаемой скважины, вы можете свериться с таблицей ниже, чтобы решить, какой пакет материалы, которые вам понадобятся для выполнения работы.

Рекомендуемые буровые установки для модели HD2000
Глубина Размер корпуса

Цена

50 ‘ 2 «Кожух Запрос цены
100 ‘ 2 «Кожух Запрос цены
150 ‘ 2 «Кожух Запрос цены
200 ‘ 2 «Кожух Запрос цены

Размер Обсадная труба

Большинство людей бурит скважину для особых нужд. Это может быть для нового сада, для домашнего использования или просто как источник качественной питьевой воды. Решив, что вы будет использовать воду из колодца, потому что вы можете определить количество воду, которую вам нужно будет откачивать каждый день для удовлетворения ваших потребностей. Это, в свою очередь, поможет вам определить правильную готовую размер обсадной трубы для вашего проекта и какие насосы было бы уместно.

Условия грунта

Условия грунта могут отличаться значительно, из относительно легких почв, таких как песок и от глины до сложных грунтов, состоящих из горных пород или уплотненных гравий. Какие бы условия бурения вы ни столкновения, есть модель Hydra-Drill, которая была спроектирован для удовлетворения требований почти каждое сверление.

HD2000 предназначен для использования в более легкие почвы, такие как песок или глина. Если вам нужна установка, подходящая для использования на более сложных почвах, ознакомьтесь с нашими моделями HD2001, HD55, HD77 и M50.
Свяжитесь с нами

Буровая установка для скважин, портативные буровые установки, гидравлические буровые установки, геотермальное буровое оборудование Оборудование для бурения водяных скважин Портативные и гидравлические буровые установки Геотермальная буровая установка

Это наша серия «BoreMaster ZX-1000»

Теперь исключительно с бензиновыми двигателями Kohler

Это мощная буровая установка для коммерческих нужд, оснащенная газовым двигателем Kohler или дизельным двигателем мощностью 10 л.с., ременным приводом, промышленной червячной передачей (передаточное число от 28 до 1), промышленным вертлюгом для воды, 12-вольтной силовой лебедкой с дистанционным управлением. , Широкая платформа для тяжелых условий эксплуатации, шины 13-1 / 2 «, встроенный аккумулятор и инструмент Trey.Он оснащен регулируемой мачтой с одной сплошной балкой (регулируемой от нуля до 45 градусов для идеального выравнивания ствола скважины), особенно полезен при бурении на склоне и при геотермическом бурении, Heavy Duty . Эта установка обеспечивает плавное и стабильное бурение, она рассчитана на всю жизнь.

В комплект ZX-1000 входит усиленная буровая штанга коммерческого класса с внутренним диаметром 1-1 / 4 дюйма с муфтами с широкой резьбой M-50. У нас есть эта рабочая лошадка, доступная в большом количестве конфигураций и уровней мощности, от 13 до 16 л.с. и дизельные двигатели от 10 до 15 л.с., с электронным зажиганием, электростартером.

Наша новая функция обратного отрыва вместе с муфтами с широкой резьбой

Значительно упрощает и ускоряет добавление и удаление стержней сверла.

Этот комплексный пакет для бурения включает:

Силовая мачта BoreMaster ZX-1000 в сборе

Kohler Электрический запуск, электронное зажигание, двигатель, одобренный EPA

Электрическая лебедка 12 В с дистанционным управлением

НОВИНКА Функция обратного отрыва

100 футов.Промышленный широкоугольный сверлильный стержень (внутренний диаметр 1-1 / 4)

Твердосплавное сверло для тяжелых условий эксплуатации (стандартное 7-1 / 2 дюйма или размер на ваш выбор)

Буровой насос в сборе, 12000 галлонов в час, со шлангами

НОВИНКА Узел регулируемого скольжения

O n Сейчас в продаже: $ 5200,00 (ограниченное время)

(Обычная цена: 6245,00 $)

Для получения дополнительной информации звоните по бесплатному телефону: 1-866-336-3003

Портативная буровая установка для бурения водяных скважин — Village Drill

Национальная инженерная академия заявила, что доступ к чистой воде по-прежнему остается одной из 14 серьезных проблем 21 века.Во многих регионах мира мужчины и женщины каждый день часами ищут и несут воду в свои дома. Эта вода часто наполнена бактериями, которые могут привести к болезни и даже смерти. Всемирная организация здравоохранения сообщила, что около 3,4 миллиона человек ежегодно умирают от болезней, передающихся через воду. Эти статистические данные вызывают беспокойство, и мир должен увидеть изменения.

Проблема

Так почему же так много людей не имеют доступа к чистой воде? Проблема в том, что многие буровые установки слишком велики и не могут достичь тех участков, где они необходимы.Например, традиционные буровые установки для бурения скважин не могут охватить 75% населения, потому что грузовики не могут перемещаться по улучшенным дорогам или вписываться в тесные городские районы.

Существуют и другие методы бурения, такие как шнековое бурение, кабельное бурение и роторное бурение. Хотя эти методы дают определенные результаты, они в конечном итоге неприемлемы из-за времени и энергии, необходимых для бурения скважины. Эти методы также не позволяют проводить очень глубокое бурение, и зачастую с трудом удается достичь чистых уровней водоносного горизонта.

Решение

Так как же объединить портативность и производительность в одном упражнении? Это проблема, которую Джон Ренуард и команда студентов Университета Бригама Янга намеревались решить.

Village Drill занимает уникальное место на рынке; для относительно небольших глубин ствола скважины (<76 метров) буровая установка имитирует крупномасштабную буровую установку с гораздо меньшими финансовыми затратами и требует значительно меньших технических знаний для работы.Сверло также спроектировано так, чтобы его можно было разбирать на части, что делает его чрезвычайно портативным. Его можно разместить в кузове грузовика, фургона или даже на каноэ. Сверло можно брать куда угодно и работать очень хорошо.

Многие Village Drills в настоящее время используются во всем мире для создания доступных источников воды.

Добавить комментарий

Ваш адрес email не будет опубликован.
