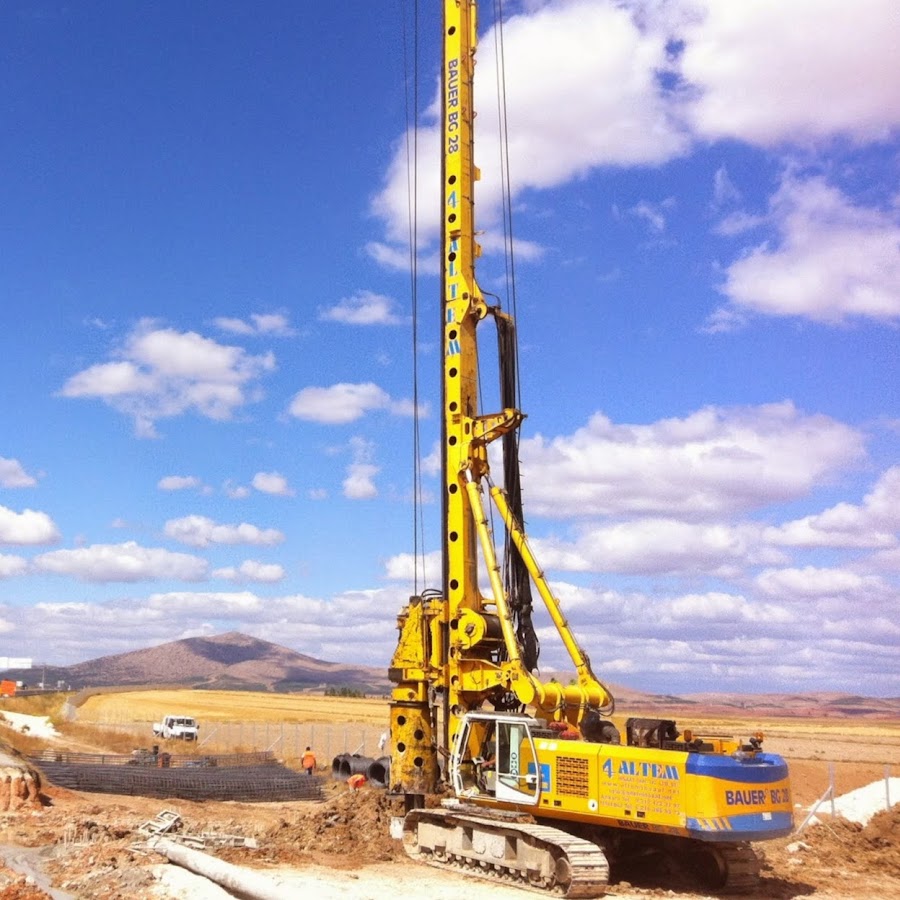

Буровая установка Bauer BG28 | Башпромгидрострой



Подача с помощью лебёдки

Общая высота

26 470 мм

Вес со штангой Келли ВК 20/368/3/24

96 000 кг

Вращательный привод

KDK 275 K

Крутящий момент при 300 бар

275 кНм

Максимальная скорость вращения

35 об/мин

Система подачи



Усилие подачи / тяговое усилие (эффективное)*

200/330 кН

Ход (система келли)

10 400 мм

Ход (шнековая SOB-система)

19 300 мм

Скорость (вниз/вверх)

 7 / 7 м/мин

Быстрая подача (вниз/вверх)

8,5/8,5 м/мин

Главная лебедка



Класс лебедки

М6/L3/T5

Сила тяги (1-е положение фактическое/номинальное)

250/317 кН

Диаметр/длина троса

32мм/90м

Скорость лебедки

80 м/мин

Вспомогательная лебедка



Класс лебедки

М6/L3/T5

Сила тяги (1-е положение фактическое/номинально)

80/100 kH

Диаметр/длина троса

120мм/60м

Скорость лебедки

74м/мин

Наклон мачты



Назад/вперед

15о/5o

В поперечной плоскости

Бурение 2o

Вспомогательная лебедка 5o

Буровая установка BAUER MBG-12

Буровая установка Bauer МБГ-12 производства БАУЭР Машины (Bauer Maschinen) модель нового поколения буровых машин с келли, имеющая следующие характеристики: — компактная машина с идеальными транспортными габаритами и весом, — оптимальное соотношение вес — крутящий момент, — простота обслуживания и ремонта, — главная лебедка вмонтирована в корму (что уменьшает вес машины), — кинематика: жесткое шарнирное соединение с малым количеством сочленений, мачта движется независимо в двух направлениях X/Y, основание мачты закреплено на раме, перемещающейся в горизонтальном направлении (ход-400 мм).

Габаритные размеры Буровой установки Bauer МБГ-12, Привод цепи

Опция: Приводная система, приводимая в действие цепью.

Две цепи прикреплены к стреле. Механизм поворота приводится в движение вдоль цепи двумя приводными двигателями. Двигатели встроены в приводные салазки.

Такая система обеспечивает использование звеньев трубы длиной 4 метра при бурении штангой Келли (с Келли 3/15).

Система цепного привода является необходимым условием для таких способов бурения как «бурение с бесконечным шнеком» и система «полного замещения».

  1. Механизм поворота МДК 132.
  2. Салазки.
  3. Приводные двигатели.
  4. Фиксированные цепи.
  5. Стрела.

(бурение с обсадными трубами, диаметр до 1500 мм, глубина до 55 метров. Вес 40 тонн)

Буровая установка Bauer BG 15 H BT 40 — PremiumLine относится к модельному ряду буровых машин Bauer PremiumLine которые охватывают мультифункциональные буровые машины для самого разного использования в подземных спецработах.

Буровые установки немецкой фирмы Bauer Maschinen GmbH (Мюнхен, Германия; основана в 1928 году) известны за свою производительность, мощность и надежность в работе, за что они и получили наибольшую распространённость во многих странах мира среди различных строительных организаций. Ассортимент производимого оборудования фирмой Bauer охватывает практически все виды технологий устройства свайных фундаментов.

Применяя в производстве буровых машин гидронасосы, гидромоторы, лебёдки, двигатели и др. комплектующие самых известных и надёжных фирм производителей, таких как BOSH-REXROTH, Zolern, Caterpillar и т.д. фирма Bauer достигла наилучших результатов при эксплуатации и обслуживании техники. Благодаря различным технологиям подготовки фундамента буровые установки фирмы Bauer дают возможность проводить работы на больших глубинах, не повреждая стоящие рядом здания вибрацией, что является необходимым при ведении работ в промышленных и жилых районах.

Общая высота(м)18,0
Крутящий момент Мощность двигателя(кНм) (кВт)151 168
Главная лебедка, мощность реальная/номинальная Вспомогательная лебедка мощность реальная/номинальная Лебедка подачи давление/тяга ход подачи — лебедка(кН) (кН) (кН) (м)110 / 140 55 / 70 200 / 200 12,1
Макс. диаметр скважины Макс. глубина бурения(мм) (м)1.500 41
Длина ходовых механизмов Ширина ходовых механизмов Траки(мм) (мм) (мм)4.710 3.000 / 4.000 600
Вес без оборудования(т)49,5
  • Бурения обсаженных скважин (установка обсадной трубы с помощью вращательного привода или, при желании гидравлического осциллятора работающего от буровой установки
  • Бурения необсаженных глубоких скважин, стабилизированных с помощью бурового раствора
  • Бурения скважин с помощью длинных полых шнеков (система SOB), с удлинителем келли или без него
  • Для особых методов бурения, таких как бурение под сваи VdW, вытеснительное бурение

Шасси буровой установки BT 40 разработано и построено компанией Bauer Maschinen. Двигатель и гидравлическая силовая станция установлены в продольном направлении. Такой принцип конструкции обеспечивает оптимальный приток воздуха, низкую транспортную высоту, оптимальное охлаждение при температуре окружающей среды 40°.

BG PremiumLine охватывает мультифункциональные установки для самого разного использования в подземных спецработах. Сюда относятся такие режимы бурения, как: бурение при помощи штанги келли (с обсадными трубами и без них), SOB, CCFA, FDP, CSM, навесного глубинного вибратора, навесной фрезы для стен в грунте BC. Сюда относятся такие режимы бурения, как: бурение при помощи штанги келли (с обсадными трубами и без них), SOB, CCFA, FDP, CSM, навесного глубинного вибратора, навесной фрезы для стен в грунте BC.

Описание техники

Крутящий момент — 151 (кНм)

Главная лебедка, мощность реальная/номинальная — 110/140 (кН)

Вспомогательная лебедка мощность реальная/номинальная — 55/70 (кН)

Цепная подача, давление/тяга — 200/200 (кН) Ход — 12,1 (м)

Самоходное шасси — UW45

Длина ходовых механизмов — 4710 (мм)

Ширина ходовых механизмов — 3000 – 4000 (мм)

Траки — 600 (мм)

Мощность двигателя: – 228,42 л/с. Общий вес: – 49500 кг. Глубина бурения: – 41 м. Диаметр бурения: – 1500 мм.

Процесс бурения со стандартным оснащением:

  • Бурение с использованием штанги келли (без обсадного осциллятора)
  • Бурение с использованием системы SOB (предварительный монтаж гидравлического и электрического оборудования)
  • Вытеснительное бурение FDP (предварительный монтаж гидравлического и электрического оборудования)

Технические характеристики

  • Главная лебедка с гидравлическим управлением механизма свободного хода
  • концевой выключатель хода главной и вспомогательной лебедок
  • Вращательный привод KDK 275K (односкоростной)
  • Поворотные упоры для главной и вспомогательной лебедки
  • Вертлюг для главного троса

Контрольно-измерительные приборы и техника автоматического управления

  • Процессор PLC для всех функций с электрическим управлением
  • Стандартное контрольное устройство с интегрированными диагностическими функциями
  • Дисплей для вывода сообщений о неисправностях
  • Аналоговый дисплей давления насосов (3 манометра)
  • Измерение угла наклона мачты в плоскостях координат x/y (индикация цифровая / аналоговая)
  • Автоматика мачты (автоматическая установка по вертикали)
  • Датчик гидравлической нагрузки на вспомогательном тросе
  • Устройство измерения глубины на главной лебедке
  • Устройство измерения глубины на подающей лебедке
  • Аварийный режим роботы буровой установки (основных функций)

Шасси

ДвигательCAT 3126B
Номинальная мощность по ISO 3046-1183 кВт при 1800 об/мин
Двигатель отвечает требованиям нормы к чистоте выхлопных газовEEC 97/68EC, степень 2 и EPA/CARB TIER II
Бак для дизельного топлива400 л
Окружающая температура при полной нагрузкеот — 20° C до 40° C
Уровень шума в кабине (EN 791, приложение A)LPA 76 дБ(А)
Уровень акустической мощности (2000/14/EG и EN 791, приложение A)LWA 110 дБ(А)
Гидравлическая системаДвухконтурная буровая система
Гидравлическая мощность (на входе вращательного привода)112 кВт
Гидравлическое давление300 бар
Расход (главные контуры + вспомогательные контуры)2 x 180 л/мин + 1 x 120 л/мин
Объем гидравлического бака500 л
Телескопическое шассиUW 45
Ширина колеи2 400 / 3 400 мм
Ширина шасси3 000 / 4 000 мм
Трехсегментные траки600 мм
Длина шасси4 710 мм
Усилие тяги (эффективное)360 кН
Усилие тяги (номинальное)420 кН
Скорость движения1,8 км/ч

Стандартная комплектация

  • Съемный противовес
  • Крепежные отверстия на опорах гусениц
  • Стремянка и рабочая платформа на верхней части шасси
  • Комплект бортового освещения (5 прожекторов)
  • Электрический заправочный насос
  • Диагностический блок для гидравлических функций
  • Аварийный режим для работы двигателя
  • Автоматический режим холостого хода (для оптимизации потребления топлива)
  • Система диагностики двигателя
  • Кабина оператора повышенной комфортности
  • Гарнитура для радио и проигрывателя CD
  • Эргономическое сидение оператора
  • Решетка навеса для защиты оператора от падающих предметов (FOPS)
  • Омыватели и дворники переднего стекла и окна крыши
  • Платформа сбоку от кабины оператора

Варианты дополнительной комплектации

Шасси

  • Компрессор (производительность 1000 м3/ч)
  • Бронированное остекление
  • Сидение оператора повышенной комфортности
  • Платформа перед кабиной
  • Система кондиционирования избыточного давления
  • Масло, разлагаемое микроорганизмами
  • Комплект для работы в условиях высокой температуры
  • Комплект инструмента
  • Система кондиционирования воздуха
  • Независимое отопление кабины

Буровое оборудование

  • Центральная смазочная система
  • Узел поддержки мачты
  • Очиститель шнека (для систем келли)
  • Оснащение для установки автоматического обсадного переходника
  • Автоматический обсадной переходник
  • Верхняя направляющая келли
  • Стремянка для доступа к мачте
  • Дополнительный комплект освещения
  • Ударное устройство (для выгрузки шнека)
  • Узел для установки осциллятора (макс. BV1300 L-03)

Измерительные приборы и устройства управления

Комплект для комфортной работы

  • Электронный датчик нагрузки на главном тросе
  • Устройство предотвращения провисания троса на главной лебедке
  • Функция выравнивания вертлюга на главной лебедке
  • Устройство измерения скорости на KDK
  • Настройка давления подачи
  • Система управления подачей
  • Защитное устройство от перегрузки главного троса
  • Автоматическое управление концевыми выключателями и датчиками

Дистанционная передача эксплуатационных данных

Контроль подачи для особых методов бурения

Вспомогательное устройство извлечения инструмента для особых методов бурения

Альтернативные варианты комплектации

Трехсегментные траки гусениц шириной 700 мм

Вращательный привод KDK 176 KL (с режимом выкручивания)

Вращательный привод 178 SL (многоскоростной)

Расширенный монитор Bauer, включающий диагностические функции и цифровой

дисплей для давления насоса

Электронная система управления B-TRONIC для

  • Слежения и управления буровыми работами
  • Сбора эксплуатационных данных
  • Визуализации положения келли-штанги

Применение

Буровая система с келлиштангой Bauer BG 15 H BT 40 — PremiumLine

Стандартная система: Бурение без обсадной трубы или установка обсадной трубы с вращательным приводом

Опция: Установка обсадной трубы с помощью гидравлического осциллятора на буровой установке

Дополнительное оснащение: Установка гидравлического осциллятора BV 1300 L-03

Глубины бурения
Тип келлиштангиA (м)B (м)Вес (кг)Hw (м)T (м)
BK15/343/3/188,3020,163 1505,8018,50
BK15/343/3/2410,3026,163 7503,8024,50
BK15/343/3/3012,3032,164 3501,8030,50
BK15/343/4/248,1626,363 8005,9024,70
BK15/343/4/3210,1634,364 5003,9032,70
BK15/343/4/4012,1642,365 3001,9040,70
Диаметр скважины
Без обсадной трубы1 500 мм
С обсадной трубой1 200 мм
Длина буровых труб
Без обсадного осциллятора BVHw – 0,5 м
С обсадным осциллятором BVHw – 1,5 м

Применение

Шнековый метод бурения (SOB) Bauer BG 15 H BT 40 — PremiumLine

Требуется гидравлическая опора мачты

На иллюстрации изображен модуль подающей лебедки

Опция: Комбинированное усилие извлечения подающей и главной лебедок (измененное соединение с траверсой)

Подающая лебедка
Диаметр скважины780 мм
Усилие извлечения200 кН
Усилие подачи100 кН + собственный вес
Удлинитель 6 мСтандарт
Характеристики буренияГлубинаХод салазокДлина шнекаГлубинаХод салазокДлина шнека
с очистителем шнека17,30 м11,60 м13,40 м11,30 м11,60 м13,40 м
без очистителя шнека18,30 м12,60 м13,40 м12,30 м12,60 м13,40 м
Подающая лебедка + главная лебедка
Диаметр скважины780 мм
Усилие извлечения420кН
Усилие подачи100 кН + собственный вес
Удлинитель 6 мСтандарт
Характеристики буренияГлубинаХод салазокДлина шнекаГлубинаХод салазокДлина шнека
с очистителем шнека16,98 м11,26 м13,10 м10,50 м10,80 м12,60 м
без очистителя шнека17,98 м12,26 м13,10 м11,50 м11,80 м12,60 м

Другие методы бурения Bauer BG 15 H BT 40 — PremiumLine

Технические характеристики Буровой установки Bauer МБГ-12

ХАРАКТЕРИСТИКА ПРИВОД ЦИЛИНДРА ПРИВОД ЦЕПИ
Высота 14550 мм 14550 мм
Вес (со штангой Келли 12/305/3/15 34. 500 кг 34.500 кг
Привод вращения МДК132 МДК132
Крутящий момент при 300 бар 125 кНм 125 кНм
Максимальная скорость вращения 35 об/мин 35 об/мин
Цилиндр подачи (вертик.)
Давление/тяга* 105/90 кН 105/90 кН
Измерено
Скорость (вверх/вниз) 4,5/5,5 м/мин 7,5/7,5 м/мин
Быстрый ход (вверх/вниз) 11/19 м/мин 35/35 м/мин
Высота подъема салазок 4.500 мм 9.300 мм
Главная лебедка
Класс лебедки M6/L3/T5
Сила тяги (1-е положение фактическое/номинальное) 100/125 кН 100/125 кН
Диаметр/длина троса 20 мм/50 м 20 мм/50 м
Скорость лебедки макс. 60 м/мин 60 м/мин
Вспомогательная лебедка
Класс лебедки M5/L2/T5
Сила тяги (1-е положение фактическое/номинальное) 30/38 кН 30/38 кН
Диаметр/длина троса 13 мм/30 м 13 мм/30 м
Скорость движения лебедки макс. 45м/мин 45м/мин
Наклон мачты
Назад/вперед/поперечный наклон 15°/5°/+ — 3° 15°/5°/+ — 3°

Стандартное оборудование Буровой установки Bauer МБГ-12: — Главная лебедка с гидравлическим управлением свободного хода. — Вспомогательная лебедка с гидравлическим измерением усилия троса. — Концевой выключатель хода для главной и вспомогательной лебедки. — Механизм поворота МДК 132. — Вертлюг для главного троса. — Гидравлически складываемая вершина мачты. — Привод быстрый/медленный режим.

Измерительное и контрольное оборудование Буровой установки Bauer МБГ-12: — Бауэр-монитор, отображающий все основные рабочие данные. — Аналогичный монитор отображения давления насосов (3 манометра). — Измерение наклона стрелы в направлении осей х/у (монитор цифровой/аналоговый). — Автоматика стрелы (автоматическое возвращение в вертикальное положение). — Измерение глубины и нагрузки главной лебедки. — Функция «установка вертлюга » главной лебедки. — Измерение числа оборотов МДК.

Буровая установка МBG-24

Впервые сошла с конвейера в России в 2006 году. Она относится к новой серии буровых установок и имеет следующие характеристики:

  • Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
  • Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
  • Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
  • Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
  • Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
  • Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

Технические данные — несущее шасси Буровой установки Bauer МБГ-12

Двигатель CAT
3056Е
Номинальная мощность ISO 3046-1 129 kB @ 2.000 об/мин
Двигатель соответствует норме токсичности
EEC 97/68EC 2степень и EPA/CARBTIER II
Бак с дизельным топливом 250 л
Температура окружающей среды при полной нагрузке -20°С до 40°С
Уровень звукового давления в кабине
(EN 791, приложение A) Lpa 74 дБ (А)
Уровень звуковой мощности
(2000/14EG и EN 791, приложение A) Lwa104 дБ (А)
Гидравлическаясистема 2-х круговая система гидравлики бурения
Гидравлическая мощность (на пригоночной плите) 91 кВт
Гидравлическое давление 300 бар
Производительность насоса
(основное + дополнительное циркулирование) 2><150 л/мин + 1><80 л/мин
Емкость бака 380 л
Ходовоешасси UW
25M
Ходовая часть FL6
Ширина колеи 2. 000/2.800 мм
Ширина ходовой части 2.500/3.300 мм
Башмаки гусеничной цепи с 3-мя звеньями 500 мм
Длина ходовой части 4.200 мм
Сила тяги (фактическая) 210 кН
Скорость движения 2 км/ч

Стандартное оборудование Буровой установки МБГ-12: — Крепежные проушины на гусеничном шасси. — Набор бортовых осветителей (4 прожектора). — Электрический топливозаправочный насос. — Диагностическая панель функций гидравлики. — Диагностическая система двигателя. — Кабина водителя повышенной комфортности. — Оснащение для установки радио и CD-плеера. — Эргономичное сиденье водителя. — Защита крыши, выполняющая требования FOPS.

Мотор-редукторы Bauer BG

Мотор-редукторы Bauer BG

— двухступенчатые соосные цилиндрические приводы с номинальной мощностью до 45 кВт. Ключевые особенности агрегатов — малая конструкционная высота и широкие монтажные возможности (монтаж на лапах, фланце, опорной плите с произвольным расположением привода в пространстве). Выходная скорость — до 450 об/мин. Серия BG — самая популярная в линейке Bauer.

Аналог

Мотор-редукторы BG могут быть заменены приводами RC

— надежным оборудованием на базе комплектующих SEW-EURODRIVE. Взаимозаменяемость обеспечивается унифицированными присоединительными размерами и сопоставимыми техническими характеристиками. Соосные мотор-редукторы серии R выпускаются в 10 вариантах монтажного исполнения, что позволяет интегрировать их в любую производственную линию. Передаточные числа привода: 3 — 250, номинальная мощность: 0,09 — 160 кВт, крутящий момент — до 18 000 Н*м.

Дополнительное оснащение Буровой установки Bauer МБГ-12

Основной агрегат Радио/CD Оснащение для защитного вентилирования Защитное вентилирование Рабочий мостик у основания кабины Выдвижная кабина Отопление при неработающем двигателе : Остекление кожуха

Буровое оснащение Привод цепи Вершина мачты постоянного бурения Верхняя направляющая штанги Келли Складная вершина стрелы

Измерительное и контрольное оснащение Система записи данных Система передачи данных

Примеры

Механизм поворота МДК 132


МДК132 Для привода цилиндра Вес = 3. 000 кг


МДК 132 Для привода цепи (2 приводных двигателя прочно вмонтированы) Вес = 3.500 кг

Стандартное оборудование

— Интегрированная система амортизаторов штанги Келли. — Замена направляющих возможна без демонтажа механизма поворота. — Сменное кручение штанги Келли. — Сменные полозья кручения штанги Келли. — Карданное соединение. — Гидравлические соединения с быстродействующими муфтами. — 2 регулирующиеся модификации: МДмаксСтандарт Мд для монтажа или бурения скал. — Транспортные подпорки.

Применение Буровой установки Bauer МБГ-12

Способы бурения с проходным шнеком

Глубина бурения
А(м) В (м) Вес (кг) Цепь, Hw (м) Цилиндр, Hw (м) Т(м)
МБК12/305/3/15 6,75 15,12 1.800 4,60 3,78 14,45
МБК12/305/3/18 7,75 18,12 2. 050 3,60 3,60 17,45
МБК 12/305/3/21 8,75 21,12 2.250 2,60 2,60 20,45
МБК 12/305/3/24 9,75 24,12 2.450 1,60 1,60 23,45
МБК 12/305/3/27 10,75 27,12 2.650 0,60 0,60 26,45
МБК 12/305/4/36 10,62 36,82 3.500 0,60 0,60 36,15
Диаметр бурения
Без обсадных труб 1.200 мм 1.300 мм
С обсадными трубами 900 мм 1000 мм

Способ бурения с бесконечным шнеком

Стандарт C удлинением
на4м
Максимальный диаметр бурения 750 мм 620 мм
Сила тяги 90 кН 90 кН
Сила нажима 65 кН + собств. вес 65 кН + собств.вес
Глубина бурения 9 м 13 м

Установка на грузовик


Для обеспечения мобильности МБГ 12 устанавливается на серийный вездеходный грузовик. Во время работы буровая машина ставится на гидравлические стойки.

Ограниченная рабочая высота Модульный план машины предлагает изготовление на заказ моделей для работ при ограниченной высоте. Наименьшая высота машины составляет 6,7 м. По желанию заказчика может быть изготовлена машина любой высоты вплоть до стандартных 14,5 м.

Глубина бурения около 12 м. С блокируемой специальной 3-х кратной штангой Келли. Наименьшая высота со вспомогательной лебедкой.Глубина бурения около 8 м. С блокируемой специальной 3-х кратной штангой Келли. Наименьшая высота без вспомогательной лебедки.

Мотор-редукторы Bauer BF

Плоские цилиндрические мотор-редукторы Bauer BF выпускаются в 10 типоразмерах с крутящим моментом 90 — 18 500 Н*м. Серия охватывает диапазон мощностей от 0,03 до 75 кВт. Количество передаточных ступеней — 2.

Аналог

Аналогом приводов BF являются цилиндрические мотор-редукторы серии F

. Эти недорогие агрегаты имеют целый ряд преимуществ:

  • передаточные числа от 4 до 30 000
  • максимальная мощность до 200 кВт
  • КПД до 97%

По величине крутящего момента F-серия сопоставима с продукцией Bauer (130 — 18 000 Н*м). В серии представлено 11 типоразмеров с двумя или тремя передаточными ступенями. Агрегаты предназначены для монтажа на цельном или полом валу.

Транспортировка Буровой установки Bauer МБГ-12

Оптимизация габаритов и веса при транспортировке может быть достигнута множеством способов

Стандарт Вес = 31,5 тонн

Варианты Келли МБК 12/305/3/15

Вес = 33,5 тонн С КДК, Келли 3/15 в положении для транспортировки

Вес = 33,5 тонн С КДК, Келли 3/15 в рабочей готовности

Вес = 33,7 тонн С КДК, Келли 3/15 в рабочей готовности Вершина стрелы сложена

Вес = 31,7 тонн С КДК, без Келли Вершина стрелы сложена

Фотографии Буровой установки Bauer МБГ-12


1. МБГ 12 положение для транспортировки, привод цилиндра, верхняя направляющая Келли.


2. МБГ 12 — привод цепи, в состоянии рабочей готовности.


3. Ограниченная рабочая высота 7 м.


4. Механизм поворота МДК 132.


5. Пульт управления с системой регистрации и обработки данных Conlog.

БГ 12H. Роторная буровая установка. Шасси установки БАУЭР БТ 35

MBG 24 Роторная буровая установка

MBG 24 Роторная буровая установка Габариты Подача с помощью гидравлического цилиндра 20306 Буровая установка MBG 24 принадлежит к новой серии буровых установок, обладающих следующими основными характеристиками:

Подробнее

СБМ80 Роторная Буровая Установка

СБМ80 Роторная Буровая Установка Оборудование для устройства фундаментов Линейка оборудования для устройства фундаментов Буровые установки на гусеничном ходу Серия СБМ Навесное буровое оборудование Серия

Подробнее

В250.

Гидравлическая буровая установка

В250 Гидравлическая буровая установка Гидравлическая буровая установка для буронабивных свай B250 Новая серия гидравлических буровых установок Casagrande разработана и создана с использованием новейших

Подробнее

Буровая установка ZBO S15

Буровая установка ZBO S15 для бурения геологоразведочных скважин с поверхности с тяговым усилием 15 тонн zbo.ru для бурения геологоразведочных скважин с поверхности методом ССК 1. ТЕЛЕСКОПИЧЕСКАЯ МАЧТА

Подробнее

HBR 609. Гидравлические буровые установки

Гидравлические буровые установки Применение HBR 609 Установка Хютте HBR609с магазином, двойной привод-вращатель Хютте HG19 / HG12 2 При максимальной мощности 171 квт и гидравлической системе с двумя главными

Подробнее

HBR605.

Гидравлические буровые установки

HBR605 Гидравлические буровые установки Применение HBR 605 Анкерная буровая установка с магазином М1 Бурение под микросваи 254 мм Буровая установка с приводом-вращателем и амортизатором для бурения под

Подробнее

DEUTZ AG TDC 2015V08 (EPA/COM III)

Технические данные Двигатель Модель Мощность (ISO — IFN) при 2000 об/мин Система охлаждения водоциркуляция Расход топлива при максимальной мощности Емкость топливного бака DEUTZ AG TDC 2015V08 (EPA/COM

Подробнее

Буровая установка ZBO S15

Буровая установка ZBO S15 для бурения геологоразведочных скважин с поверхности с тяговым усилием 15 тонн zbo.ru Буровые установки ZBO S для бурения геологоразведочных скважин с поверхности методом ССК

Подробнее

Обсадные столы.

Принадлежности

Обсадные столы Принадлежности Полный ассортимент оборудования и инструментов Если в процессе экскавации в «сложных» грунтах существует риск срыва экскавации, в большинстве случаев подрядчиками применяется

Подробнее

ET24. ET24 Эволюция вашей рабочей среды.

ET24 Гусеничные экскаваторы с выносом задней части ET24 Эволюция вашей рабочей среды. Компания Wacker Neuson представляет новые стандарты для компактных экскаваторов в моделях нового поколения класса 1,7-2,4

Подробнее

KR Гидравлическая буровая установка

0715293 KR 702-1 Гидравлическая буровая установка KR 702-1 Бурильный агрегат KR 701-1 является наследником KR 70101 и представляет собой дальнейшую разработку серии бурильных минимашин. Особое внимание

Подробнее

Система BG.

Роторные буровые установки

Система BG Роторные буровые установки Главные компоненты Мачта Легкая коробчатая конструкция с высокой стойкостью к нагрузкам на скручивание Передача всего вращательного момента по всей высоте Конструкция

Подробнее

Буровой станок TM255Т-RU мм

Буровой станок TM255Т-RU для бурения скважин диаметром 110-130 мм с погружным пневмоударником на глубину 25 метров (при использовании дополнительных штанг возможно бурить на глубину 32 м) Компания ТЕХМО

Подробнее

Гусеничная машина 2154D

Гусеничная машина 2154 2154 Укладчик дорог 2154 Процессор 2154 Лесопогрузчик 2154 Лесопогрузчик 2154 Лесопогрузчик (рабочая головка с (захват с двумя (грейферный захват с подвижной опорой) фиксирующими

Подробнее

ET90. Экономичная мощная машина: ET90

ET90 Гусеничные экскаваторы с выносом задней части Экономичная мощная машина: ET90 Потребление топлива в модели ET90 на 30 процентов ниже, чем в сопоставимых моделях это в значительной степени снижает

Подробнее

5080 Колесные погрузчики

5080 Колесные погрузчики Технические характеристики Данные двигателя Производитель Perkins Марка двигателя 854E-E34TAWF Цилиндр 4 Мощность двигателя (макс. ) 86 ( 117 ) квт (л. с.) При (mакс.) 2,5 об./мин.

Подробнее

Буровые установки ГНБ т

Made in Germany Буровые установки ГНБ 30-100 т Буровые установки ГНБ производства компании «Prime Drilling» Сила тяги 300 кн — 1.000 кн (30 т — 100 т) Крутящий момент 18 кнм — 64 кнм Компания PRIME DRILLING

Подробнее

T4108 Телескопические погрузчики

T4108 Телескопические погрузчики Технические характеристики Данные двигателя Производитель Yanmar Марка двигателя 3TNV76 Цилиндр 3 Мощность двигателя (макс.) 19,2 ( 26 ) квт (л. с.) При (mакс.) 3 об./мин.

Подробнее

2080 Колесные погрузчики

2080 Колесные погрузчики Технические характеристики Данные двигателя стандарт Производитель Perkins Марка двигателя 404D-22 Цилиндр 4 Мощность двигателя (макс. ) 36,3 (50*) квт (л. с.) При (mакс.) 2,8 об./мин.

Подробнее

RDK-36 спроектирован в Германии

RDK-36 спроектирован в Германии RDK-36 Стреловой, самоходный, полноповоротный гусеничный кран RDK-36 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с преимущественным использованием

Подробнее

Техническое описание Буровая установка LB 28

Техническое описание Буровая установка LB 28 Назначение и характеристики Канат Келли Вспомогательный оголовок Вспомогательный гусек Цилиндр натяжения каната системы вертикальной подачи Штанга Келли Устройство

Подробнее

Технические характеристики

336 Гидравлический экскаватор Технические характеристики Двигатель Модель двигателя Cat C9.3B Полезная мощность ISO 9249 232 квт 311 л.с. Полезная мощность SAE J1349 232 квт 311 л. с. Полная мощность ISO

Подробнее

Самоходная буровая установка Bauer BG 28

Компания Bauer была основана в Германии в 1927 году. А первая буровая машина увидела свет в 1970 году. В течение последующих шести лет эта техника применялась исключительно для удовлетворения собственных потребностей. В 1976 году в продажу поступила первая буровая установка. Она работала по принципу вращательного бурения. С этих пор буровые устройства Bauer стали применяться в различных сферах промышленного производства, но приоритетным направлением работы стало подземное строительство. Оно велось для создания фундаментов шахт, промышленных конструкций и гражданских сооружений, которые отличались высокой этажностью и требовали устройства надёжных фундаментов.

Буровые установки Bauer

На сегодняшний день компания Bauer обзавелась дочерними предприятиями по всему миру. Каждая компания представляет собой самостоятельное юридическое лицо. Среди стран, где есть представительства Bauer, особенно следует выделить Китай, Австралию, Швецию, Италию, Канаду. Есть представительство и в Российской Федерации, где с 2006 года начат процесс производства буровых установок под контролем головного предприятия.

Фото буровой установки Bauer

Область использования

Установки бурового механизма применяются в различных сферах:

  • для возведения фундамента сооружения на сваях;
  • в строительстве в целом;
  • для бурения грунтов, в том числе твердых пород;
  • в добыче полезных ископаемых нерудного происхождения;
  • в строительстве водозаборов;
  • для бурения скважин, куда закладываются взрывчатые вещества для разрушения твердых пород.

Преимущества и особенности

Буровые установки этого популярного бренда имеют массу преимуществ и достоинств:

  • Отличный уровень производительности.
  • Лёгкая эксплуатация.
  • Высокая мощность сочетается с относительно небольшой массой техники.
  • Базовая комплектация позволяет работать в экстремальных температурных условиях.
  • Главная лебёдка встроена в корму машины, что обеспечивает равномерную балансировку.
  • Горизонтальное движение рамы и независимое перемещение мачты в двух направлениях.
  • Система цепного привода позволяет осуществлять работы с бесконечным шнеком и с полным замещением.
  • Гусеничный ход машины снабжён раздвижной тележкой.

Аренда буровой установки Bauer MBG12 с обсадной трубой

— максимальный диаметр бурения (без обсадных труб) – 1,3 м — максимальный диаметр бурения (с обсадными трубами) – 1м — максимальная глубина бурения проходным шнеком без обсадных труб – 36м — масса – 33 тн — крутящий момент – 125 КНм
— габаритные размеры в рабочем положении с опущенной стрелой: — длина -14, 285 м — ширина – 3,3 м — высота – 3,27 м — сила тяги ходовой шасси – 210 Кн — грузоподъёмность главной лебедки – 10 тн. — грузоподъёмность вспомогательной лебёдки – 3 тн.

Буровые машины Bauer

— это гусеничные машины, характеризующиеся высоким вращающим моментом, передаваемым на буровой инструмент. Ходовая часть непривычна для российской технологии изготовления
буровых машин
. В машине все приводы и механизмы полностью гидравлические. Привод гусениц осуществляется гидромоторами, поворот башни – гидромотор, даже привод вентилятора на радиаторе охлаждения также гидравлический.
Буровая машина Bauer
является сложной гидравлической системой, которая управляется электромагнитными переключателями.
Буровая машина Bauer MBG-12
одна из малых модификаций и одна из самых последних разработок . MBG-12 — модель нового поколения буровых машин с телескопической штангой привода вращения, позволяющей производить буровые работы в широком диапазоне глубин.

МБГ-12

— модель нового поколения буровых машин с келли-штангой, имеющая следующие характеритики: — Компактная машина с идеальными транспортными габаритами и весом — Оптимальное соотношение вес-крутящий момент — Простота обслуживания и ремонта — Главная лебедка вмонтирована в корму (что уменьшает вес машины) — Жесткое шарнирное соединение с малым количеством сочленнений — Основание мачты закреплено на раме перемещающейся в горизонтальном направлении (ход-400 мм)

Перспективным направлением применения MBG-12 является организация буронабивных свай для различных фундаментов. Возведение буронабивных свай, в отличие от традиционных методов погружения, в значительной степени сокращает вероятность разрушения железобетонных свай. Одним из основных достоинств применения буронабивных свай на этапе строительно-монтажных работ является существенное сокращение сроков строительства.

К преимуществам использования буронабивных свай для возведения фундаментов можно также отнести: — малую вибрацию при проведении буровых работ, что практически исключает деформацию грунтов — минимальный выбор грунта — отсутствие пустот в теле буронабивной сваи достигается с помощью регулируемой подачи бетона во время заполнения ствола скважины, что служит залогом надежности возводимой конструкции

Буровая машина Bauer MBG-12

позволяет производить бурение с помощью Келли-штанги, а также бурение непрерывным шнеком. Бурение с помощью Келли-штанги представляет собой классическую систему устройства буронабивных свай, при которой крутящий момент и вертикальное усилие подачи передаются на буровой инструмент через телескопическую Келли-штангу.

— Стенка ствола буровой скважины поддерживается либо за счет избыточного гидростатического давления, либо за счет обсадки бурильными трубами. Обсадка скважины бурильными трубами выполняется при помощи привода вращения или трубоподъемного устройства, работающего на принципе расхаживания и подсоединенного к буровой установке.

— Применение различного бурового инструмента позволяет применять данную систему для всех видов грунтов (в т.ч. и для скальных оснований). Благодаря использованию непрерывного шнека, установленного в одном сплошном проходе, можно добиться значительного увеличения эффективности бурения.

— Грунт, который разрыхляется верхушкой шнека, подается на поверхность по шнеку. — Стенка ствола буровой скважины подпирается шнеком, заполненным пробуренным грунтом. — Применение напорной лебедки облегчает внедрение в твердые грунты. — Дополнение системы келли-удлинителем увеличивает глубину бурения на 6-8 м. — Бетонирование сваи выполняется через полый ствол при помощи бетононасоса. Бетон закачивается в бетононасос через полый ствол шнека при его извлечении. Давление подачи бетона может регулироваться на верхушке непрерывного шнека.

Эти современные технологии строительства повсеместно используются во всей Европе. Европейские страны уже долгое время используют в строительстве машины — более современные, более экологичные и соответствуют всем европейским требованиям, предъявляемым в промышленном и гражданском строительстве.

В зависимости от комплектации буровым инструментом буровая машина Bauer MBG-12

также рассчитана на выполнение следующих работ: — организация бетонных стен котлованов — бурение скалистых пород — бурение под опоры мостов диаметром до 1200 мм — бурение под опоры линий электропередачи

Перебазировка расчитывается индивидуально. В перебазировку входит погрузочно-разгрузочные работы, доставка. Цены на перебазировку установлены при условии его возврата после окончания работы на склад «Оркестр Техно».

Оборудование серии BG

Модели буровых установок Bauer из серии BG дают возможность применять множество технологий для проделывания скважин.

Максимальная глубина работы этой техники составляет порядка 100 метров, а диаметр проделываемых отверстий — до 3 метров.

Особенностями этих буровых установок являются:

ХарактеристикиЕд. измеренияBG-25BG-28BG-24BG-36BG-40
Высотам22,826,4721,926,227
Массат749576115140
Мощность двигателякВт224354313354420
Крутящий моменткНм245275237367390
Диаметр скважиным1,2,11,72,31,5
Глубина бурениям57,4715868,540

Основные характеристики буровой установки BG-28

  • в полном комплекте весит 96 тонн;
  • высота 26,47 метра;
  • глубина бурения 71 метр;
  • диаметр скважины до 2,1 метра.

Буровая установка BG-28 имеет высокую производительность благодаря двигателю мощностью 354 кВт. Крутящий момент установки равен 270 кНм. Скорость движения лебедки — 80 м/мин.

Специальные редукторы увеличивают силу вращения бура почти в 10 раз. Потребность всех систем в электроэнергии обеспечивает установленный дополнительно электрический генератор мощностью 13 кВт.

Все системы имеют датчики, благодаря которым ведется контроль за рабочими процессами. Автоматика холостого хода не допускает перерасхода электроэнергии, ограничивая количество оборотов коленчатого вала двигателя.

В целях повышения безопасности буровых работ установка укрепляется при необходимости противовесами массой 5,3 т и 10,5 т.

Модель идеальна для бурения следующих скважин:

  • Обсадных. Обсадная труба устанавливается вращательным приводом или гидравлическим осциллятором.
  • Необсадных. В этом случае установка стабилизирует скважину раствором, что позволяет производить бурение на необходимую глубину.
  • Бурение c использованием системы SOB. Предусматривает применение длинных полых шнеков с удлинителем Келли.

Система SOB значительно увеличивает продуктивность работы. Напорная лебедка позволяет внедряться в любой твердый грунт, в том числе скальных пород. Стенки ствола подпираются шнеком, заполненным грунтом. Телескопическая келли-штанга передает на буровое устройство крутящий момент и продольное усилие подачи. Закачивание бетона производится с помощью насоса при извлечении полого ствола. Давление закачки регулируется на верхушке непрерывного шнека.

Установки серии М

Машины данной серии производятся в Российской Федерации. Старт был дан в 2006 году, когда с конвейера Курганского представительства сошла первая буровая установка.

Серия М представлена двумя моделями: MBG-12 и MBG-24.

Отличительными особенностями этих буровых устройств являются:

  • штанга с телескопическим механизмом;
  • устройство для монтажа стола обсадного типа.

Буровая установка Bauer MBG-24

ХарактеристикиЕд. измеренияMBG-12MBG-24
Высотам14,5520,9
Массат34,555,5
Мощность двигателякВт129205
Крутящий моменткНм125240
Диаметр скважиным1,31,9
Глубина бурениям36,8251,47

На видео буровая установка Bauer MBG-12:

Буровые установки Bauer: bg (25, 28, 24, 36, 40) и MBG (12, 24)

Установки бурения Bauer работают в самых различных областях:

  • строительство, в том числе бурение под свайные фундаменты;
  • бурение твердых пластов грунта;
  • бурение при добыче полезных ископаемых кроме руды;
  • бурение скважин для водозабора;
  • бурение скважин для производства взрывных работ на скальных и других твердых породах;
  • бурение с целью установки обсадной трубы на скважину способом вращения.

Виды буровых установок компании Bauer

Основные и наиболее востребованные модели буровых установок Bauer — установки для бурения серии BG и MBG.

Установки бурения серии BG обладают множеством технологий для бурения скважин. Они могут пробурить скважину глубиной до 100 метров, диаметром — до 3 метров.

Преимущества этой серии:

  • большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
  • с применением дополнительного механизма на лебедке увеличивается тяга устройства;
  • большая длина мачтового устройства;
  • большой промежуток между осями для бурения.
  • большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
  • с применением дополнительного механизма на лебедке увеличивается тяга устройства;
  • большая длина мачтового устройства;
  • большой промежуток между осями для бурения.

Буровые установки серии М производят в России в городе Кургане под контролем представителей основного предприятия. Здесь выпускают модели MBG-12 и MBG-24.

Эти модели буровых устройств имеют следующие особенности:

  • оснащены раскладной мачтой с телескопическим механизмом;
  • производят монтаж обсадного стола с помощью усовершенствованного устройства.

Лидерами среди каждой линейки установок бурения являются BG-28 и МBG-24.

Наиболее востребованная роторная буровая установка BG-28 состоит из целого комплекса специального оборудования для бурения скважин. Комплектация буровой установки осуществляется в соответствии с условиями проведения работ. Установка может работать в любой географической зоне.

Технология вытеснения грунта

Грунт вытесняется на поверхность специальной головкой, укрепленной на буровой штанге снизу. При выводе ее на поверхность происходит выход грунта с уплотнением и заглаживанием боковых поверхностей скважины.

Забуривание и введение в грунт производятся с усиленной подачей и большим крутящим моментом. Одновременно с извлечением штанги со специальной головкой, вытесняющей грунт, производят закачку бетона через внутреннюю полость шнека.

Несущая способность сваи увеличивается благодаря такому эффективному способу.

Система перемешивания грунта (СПГ)

Система перемешивания грунта (СПГ)

СПГ создает глухие и подпорные стенки путем смешения грунта с самоотвердевающим глинистым буровым раствором. Глинистый буровой раствор постоянно подается под давлением бурового агрегата в грунт одновременно с введением инструментов, разрушающих грунт.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Буровая установка МBG-24

Впервые сошла с конвейера в России в 2006 году. Она относится к новой серии буровых установок и имеет следующие характеристики:

  • Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
  • Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
  • Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
  • Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
  • Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
  • Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

  • Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
  • Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
  • Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
  • Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
  • Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
  • Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

Технические характеристики Bauer BG 28 H BS 80:

Масса техники96000 кг
Мощность двигателя354 кВт
Глубина бурения71 м
Общая высота25400 мм
Максимальный диаметр скважины1900 мм
Длина ходовых механизмов5680 мм
Ширина ходовых механизмов3300 — 4500 мм
Траки800 мм

Технические характеристики техники в каталоге основаны на информации, взятой из официальных источников, в том числе с официальных сайтов производителей.

К нашему сожалению, даже официальные документы могут содержать ошибки и опечатки. Кроме этого, характеристики могут отличаться в зависимости от региона поставки техники, а также изменяться производителями без предварительного уведомления.

В связи с этим, мы рекомендуем пользоваться опубликованной информацией в качестве основного обзора моделей, и при совершении покупки уточнять параметры, имеющие для Вас большую значимость, у продавца.

Роторная буровая установка Bauer BG28 H имеет рабочий вес, приблизительно 96 тонн.

Эта буровая установка идеально подходит для:

— бурения обсадной трубой (обсадная труба вворачивается в грунт вращателем или, опционально, с помощью гидравлического обсадного стола — оба варианта запитываются от самой буровой установки)

— бурения необсаженных глубоких скважин, стабилизированных с помощью буровых растворов

— бурение скважин непрерывным полым шнеком (технология CFA), с дополнительными штангами Келли или без них

— специальные буровые системы, такие как FOW сваи, бурение двойным вращателем (технология бурения CFA в обсадной трубе), сваи с замещением грунта, системы перемешивания грунта soil mixing (CSM и SMW)

Бурение со стандартным буровым инструментом:

— бурение штангой Келли (без обсадного стола)

— бурение по технологии CFA (с электрическим или гидравлическим приводом)

— бурение по технологии FDP Full-Displacement-Pilling (с электрическим или гидравлическим приводом)

Технические характеристики буровой установки Bauer BG 28H:

Масштабные модели

Масштабная модель буровой установки Bauer BG40

Буровая установка Bauer BG40 с фрезой BC40 1:50

Масштабная модель 1:50 транспортера BG40 с буром BC40

Здесь представлена масштабная модель 1:50 Bauer BG40 с буром для строительства траншей BC40 от компании Bymo. Модель является превосходной репликой с прекрасной детализацией всех частей несмотря на то, что есть небольшие отличия с оригинальным транспортером по части буровой установки. В оригинальной версии есть гибкие гидравлические шланги, которые установлены от корпуса к главной мачте гидравлических цилиндров, которые не присутствуют в этой версии. Черты ходовой части отличаются трековыми рамами, которые имеют хорошую детализацию и структурированный внешний вид. Раздельные колодки выглядят реалистичными и плавно вращаются.

Кабина отличается высокой детализацией внутри и снаружи, содержит хорошо видимый компьютерный экран, как и остальные элементы управления, зеркала заднего вида, складные подножки вдоль кабины, смонтированные на крыше рабочие фары и черные изоляционные уплотнения на окнах, для усиления эффекта.

Мачта литая и может быть демонтирована, как на реальной машине. Мачта вставляется в основание и связывается с гидравлическими трубопроводами от двигателя, где основной шланг соединяется с контрольными кабелями и присоединяется к буру, прикрепленному к лебедке. Верхняя часть мачты регулируется как на реальной машине,но имеет внешний вид, отличный от буровой машины, с двумя передаточными точками Гидравлические цилиндры выполнены хорошо детализоваными, красивыми и жесткими, позволяя мачте оставаться на месте.

Передаточный механизм оснащен колесами, установленными по бокам, что позволяет подключить бур. Прилагаемая инструкция по эксплуатации дает четкие указания о том, как модель должна быть собрана; шланг и кабель управления вытягиваются, с помощью коллектора, для уменьшения их до нужного размера. Шланги подсоединяются, как показано на рисунке выше, лебедка соединяется с салазками, позволяя свободно двигать ее вдоль мачты. Резак фиксируется в салазках с помощью канатов на шкивах, доводя их до основания мачты. Необходима осторожно держать обе веревки в одну длину.

Снаружи, модель состоит из множества частей, которые реалистично расположены на задней нижней части транспортной конфигурации. Прилагаются детальные инструкции для сбовки модели, которая занимает 30-40 минут. Предоставляется специальный ключ, который вставляется в отверстие на боковой стороне модели для управления спуском/подъемом резака, в то время как две вспомогательные лебедки также функциональны, хотя не поддаются сопротивлению. Экстра-реализм детализации модели подчеркивается фотографичными панелями управления, текстурами, гидравлическими трубопроводами и множеством разнообразных деталей по бокам. Съемный противовес в задней части имеет больший вес по сравнению с первой версией модели, он приятен на ощупь, и имеет маленькие желтые маячки. Траншейный копатель BC40 выполнен очень хорошо, во всех деталях, которые точно соответсвуют их полноразмерным вариантам, от структуры внутренних частей упраления, буровых насосов и шлангов, к чрезвычайно подробной детализации зубьев резака.

Наклоннные закрылки также качественно симулированы на передней и боковых поверхностях, наряду с добавленными поддерживающими панелями,проработанными с точностью до крепежных болтов. Это прекрасный экземпляр модели для коллекции Bauer, демонстрирующий различное оборудование, которое может быть использовано с транспортером BG40. Лакокрасочное покрытие выполнено с четкой эмблемой Bauer. Модель была произведена в Китае, а не в боснийском филиале компании Bymo, что объясняет высокий уровень мельчайших детализаций во всем. ————————— Данная модель представляет собой новый буровой агрегат Bauer BG40 в масштабе 1:50 от Brami. Эта модель является прекрасно сделанной копией с высокой степенью детализации. Платформа выполнена отлично, звенья гусениц сделаны в виде отдельных деталей, соединенных между собой, сами гусеницы надеты на выдвижную ходовую часть. Детализация кабины очень подробная, а противовес и детали верха капота выглядят очень правдоподобно. Буровая стрела выполнена методом литьевой штамповки, ее можно снять, как и на реальной машине. Непрерывный плавающий бур сделан из пластика, но почти все остальное — это литьевая штамповка, которая значительно добавляет реалистичности модели. Роторный двигатель имеет рабочую платформу с текструрированной поверхностью, лестницы доступа прикреплены сбоку стрелы.

Верхняя часть стрелы регулируется как на реальной машине, а двигатель бура без труда перемещается вдоль стрелы. Гидравлические цилиндры точно детализированы, как и гидравлические шланги, они выполнены качественно и обладают необходимой жесткостью. У опоры стрелы есть еще одна рабочая платформа с откидным очистителем бура, что заметно повышает реалистичность модели. Это отличная модель и, на мой взгляд, она была самой лучшей моделью на выставке Bauma в 2007 г. Данная модель является отличным пополнением расширяющегося автопарка моделей от Bauer, а технология изготовления данной модели позволяет выпускать дополнительные версии или аксессуары для различных рабочих конфигураций, как, например, BC40, оборудованный для рытья траншей.

Обзор буровых установок немецкого

Компания Bauer была основана в Германии в 1927 году. А первая буровая машина увидела свет в 1970 году. В течение последующих шести лет эта техника применялась исключительно для удовлетворения собственных потребностей. В 1976 году в продажу поступила первая буровая установка. Она работала по принципу вращательного бурения. С этих пор буровые устройства Bauer стали применяться в различных сферах промышленного производства, но приоритетным направлением работы стало подземное строительство. Оно велось для создания фундаментов шахт, промышленных конструкций и гражданских сооружений, которые отличались высокой этажностью и требовали устройства надёжных фундаментов.

Келли-штанги для машин Bauer — Bur.Market

Предлагаем Келли-штанги замкового типа для популярных буровых установок Bauer.

Келли-штанги для Bauer BG 12

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 200/368/3/18 368 20,4 3 8,5
BK 200/368/3/21 368 23,4 3 9,5
BK 200/368/3/24 368 26,4 3 10,5
BK 200/368/3/27 368 29,4 3 11,5
BK 200/368/3/30 368 32,4 3 12,5
BK 200/368/3/33 368 35,4 3 13,5
BK 200/368/4/28 368 31,1 4 9,6
BK 200/368/4/32 368 35,1 4 10,6
BK 200/368/4/36 368 39,1 4 11,6
BK 200/368/4/40 368 43,1 4 12,6
BK 200/368/4/48 368 51,1 4 14,6
BK 200/368/4/52 368 55,1 4 15,6

Келли-штанги для Bauer BG 18

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 200/368/3/18 368 20,4 3 8,5
BK 200/368/3/21 368 23,4 3 9,5
BK 200/368/3/24 368 26,4 3 10,5
BK 200/368/3/27 368 29,4 3 11,5
BK 200/368/3/30 368 32,4 3 12,5
BK 200/368/3/33 368 35,4 3 13,5
BK 200/368/4/28 368 31,1 4 9,6
BK 200/368/4/32 368 35,1 4 10,6
BK 200/368/4/36 368 39,1 4 11,6
BK 200/368/4/40 368 43,1 4 12,6
BK 200/368/4/48 368 51,1 4 14,6
BK 200/368/4/52 368 55,1 4 15,6

Келли-штанги для Bauer BG 20

   Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 200/368/3/18 368 20,4 3 8,5
BK 200/368/3/21 368 23,4 3 9,5
BK 200/368/3/24 368 26,4 3 10,5
BK 200/368/3/27 368 29,4 3 11,5
BK 200/368/3/30 368 32,4 3 12,5
BK 200/368/3/33 368 35,4 3 13,5
BK 200/368/4/28 368 31,1 4 9,6
BK 200/368/4/32 368 35,1 4 10,6
BK 200/368/4/36 368 39,1 4 11,6
BK 200/368/4/40 368 43,1 4 12,6
BK 200/368/4/48 368 51,1 4 14,6
BK 200/368/4/52 368 55,1 4 15,6

Келли-штанги для Bauer BG 24

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 250/394/4/28 394 30,9 4 9,8
BK 250/394/4/32 394 34,9 4 10,8
BK 250/394/4/40 394 42,9 4 12,8
BK 250/394/4/48 394 50,9 4 14,8
BK 250/394/4/56 394 58 4 16
BK 250/394/4/60 394 62 4 17,8
BK 250/394/4/64 394 66,9 4 18,9
BK 260/394/3/21 394 23,6 3 9,8
BK 260/394/3/24 394 26,6 3 10,8
BK 260/394/3/27 394 29,6 3 11,8
BK 260/394/3/30 394 32,6 3 12,8
BK 260/394/3/36 394 38,6 3 14,8
BK 260/394/3/48 394 50,6 3 18,8
BK 280/419/4/32
419
34,2
4
11,5

BK 280/419/4/36 419 38,2 4 12,5
BK 280/419/4/40 419 42,2 4 13,5
BK 280/419/4/44 419 46,2 4 14,5
BK 280/419/4/48 419 50,2 4 15,5
BK 280/419/4/52 419 54,2 4 16,5
BK 280/419/4/64 419 66,2 4 19,5
BK 280/419/4/68 419 70,2 4 20,5
BK 300/419/3/24 419 26,3 3 10,8
BK 300/419/3/27 419 29,3 3 11,8
BK 300/419/3/30 419 32,3 3 12,8
BK 300/419/3/33 419 35,3 3 13,8
BK 300/419/3/36 419 38,3 3 14,8
BK 300/419/3/39 419 41,3 3 15,8

Келли-штанги для Bauer BG 26

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 250/394/4/28 394 30,9 4 9,8
BK 250/394/4/32 394 34,9 4 10,8
BK 250/394/4/40 394 42,9 4 12,8
BK 250/394/4/48 394 50,9 4 14,8
BK 250/394/4/56 394 58 4 16
BK 250/394/4/60 394 62 4 17,8
BK 250/394/4/64 394 66,9 4 18,9
BK 260/394/3/21 394 23,6 3 9,8
BK 260/394/3/24 394 26,6 3 10,8
BK 260/394/3/27 394 29,6 3 11,8
BK 260/394/3/30 394 32,6 3 12,8
BK 260/394/3/36 394 38,6 3 14,8
BK 260/394/3/48 394 50,6 3 18,8
BK 280/419/4/32
419
34,2
4
11,5

BK 280/419/4/36 419 38,2 4 12,5
BK 280/419/4/40 419 42,2 4 13,5
BK 280/419/4/44 419 46,2 4 14,5
BK 280/419/4/48 419 50,2 4 15,5
BK 280/419/4/52 419 54,2 4 16,5
BK 280/419/4/64 419 66,2 4 19,5
BK 280/419/4/68 419 70,2 4 20,5
BK 300/419/3/24 419 26,3 3 10,8
BK 300/419/3/27 419 29,3 3 11,8
BK 300/419/3/30 419 32,3 3 12,8
BK 300/419/3/33 419 35,3 3 13,8
BK 300/419/3/36 419 38,3 3 14,8
BK 300/419/3/39 419 41,3 3 15,8

Келли-штанги для Bauer BG 28

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 280/419/4/32 419 34,2 4 11,5
BK 280/419/4/36 419 38,2 4 12,5
BK 280/419/4/40 419 42,2 4 13,5
BK 280/419/4/44 419 46,2 4 14,5
BK 280/419/4/48 419 50,2 4 15,5
BK 280/419/4/52 419 54,2 4 16,5
BK 280/419/4/64 419 66,2 4 19,5
BK 280/419/4/68 419 70,2 4 20,5
BK 300/419/3/24 419 26,3 3 10,8
BK 300/419/3/27 419 29,3 3 11,8
BK 300/419/3/30 419 32,3 3 12,8
BK 300/419/3/33 419 35,3 3 13,8
BK 300/419/3/36 419 38,3 3 14,8
BK 300/419/3/39 419 41,3 3 15,8

Келли-штанги для Bauer BG 30

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 280/419/4/32 419 34,2 4 11,5
BK 280/419/4/36 419 38,2 4 12,5
BK 280/419/4/40 419 42,2 4 13,5
BK 280/419/4/44 419 46,2 4 14,5
BK 280/419/4/48 419 50,2 4 15,5
BK 280/419/4/52 419 54,2 4 16,5
BK 280/419/4/64 419 66,2 4 19,5
BK 280/419/4/68 419 70,2 4 20,5
BK 300/419/3/24 419 26,3 3 10,8
BK 300/419/3/27 419 29,3 3 11,8
BK 300/419/3/30 419 32,3 3 12,8
BK 300/419/3/33 419 35,3 3 13,8
BK 300/419/3/36 419 38,3 3 14,8
BK 300/419/3/39 419 41,3 3 15,8

Келли-штанги для Bauer BG 36

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 420/470/3/27 470 29,2 3 12,4
BK 420/470/3/30 470 32,2 3 13,5
BK 420/470/3/36 470 38,2 3 15,5
BK 420/470/3/42 470 44,2 3 17,5
BK 420/470/3/48 470 50,2 3 19,5
BK 420/470/4/36 470 37,8 4 12,5
BK 420/470/4/40 470 41,8 4 13,5
BK 420/470/4/48 470 49,8 4 15,5
BK 420/470/4/56 470 57,8 4 17,5
BK 420/470/4/64 470 65,8 4 19,5
BK 420/470/4/72 470 73,8 4 21,5

Келли-штанги для Bauer BG 38

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 420/470/3/27 470 29,2 3 12,4
BK 420/470/3/30 470 32,2 3 13,5
BK 420/470/3/36 470 38,2 3 15,5
BK 420/470/3/42 470 44,2 3 17,5
BK 420/470/3/48 470 50,2 3 19,5
BK 420/470/4/36 470 37,8 4 12,5
BK 420/470/4/40 470 41,8 4 13,5
BK 420/470/4/48 470 49,8 4 15,5
BK 420/470/4/56 470 57,8 4 17,5
BK 420/470/4/64 470 65,8 4 19,5
BK 420/470/4/72 470 73,8 4 21,5

Келли-штанги для Bauer BG 39

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 420/470/3/27 470 29,2 3 12,4
BK 420/470/3/30 470 32,2 3 13,5
BK 420/470/3/36 470 38,2 3 15,5
BK 420/470/3/42 470 44,2 3 17,5
BK 420/470/3/48 470 50,2 3 19,5
BK 420/470/4/36 470 37,8 4 12,5
BK 420/470/4/40 470 41,8 4 13,5
BK 420/470/4/48 470 49,8 4 15,5
BK 420/470/4/56 470 57,8 4 17,5
BK 420/470/4/64 470 65,8 4 19,5
BK 420/470/4/72 470 73,8 4 21,5

Келли-штанги для Bauer BG 40

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 420/470/3/27 470 29,2 3 12,4
BK 420/470/3/30 470 32,2 3 13,5
BK 420/470/3/36 470 38,2 3 15,5
BK 420/470/3/42 470 44,2 3 17,5
BK 420/470/3/48 470 50,2 3 19,5
BK 420/470/4/36 470 37,8 4 12,5
BK 420/470/4/40 470 41,8 4 13,5
BK 420/470/4/48 470 49,8 4 15,5
BK 420/470/4/56 470 57,8 4 17,5
BK 420/470/4/64 470 65,8 4 19,5
BK 420/470/4/72 470 73,8 4 21,5

Келли-штанги для Bauer BG 42

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 420/470/3/27 470 29,2 3 12,4
BK 420/470/3/30 470 32,2 3 13,5
BK 420/470/3/36 470 38,2 3 15,5
BK 420/470/3/42 470 44,2 3 17,5
BK 420/470/3/48 470 50,2 3 19,5
BK 420/470/4/36 470 37,8 4 12,5
BK 420/470/4/40 470 41,8 4 13,5
BK 420/470/4/48 470 49,8 4 15,5
BK 420/470/4/56 470 57,8 4 17,5
BK 420/470/4/64 470 65,8 4 19,5
BK 420/470/4/72 470 73,8 4 21,5

Келли-штанги для Bauer BG 46

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 420/470/3/27 470 29,2 3 12,4
BK 420/470/3/30 470 32,2 3 13,5
BK 420/470/3/36 470 38,2 3 15,5
BK 420/470/3/42 470 44,2 3 17,5
BK 420/470/3/48 470 50,2 3 19,5
BK 420/470/4/36 470 37,8 4 12,5
BK 420/470/4/40 470 41,8 4 13,5
BK 420/470/4/48 470 49,8 4 15,5
BK 420/470/4/56 470 57,8 4 17,5
BK 420/470/4/64 470 65,8 4 19,5
BK 420/470/4/72 470 73,8 4 21,5
Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 500/559/3/30 559 33,6 3 14,2
BK 500/559/3/36 559 39,6 3 16,2
BK 500/559/3/42 559 45,6 3 18,2
BK 500/559/3/48 559 51,6 3 20,23
BK 500/559/3/54 559 57,6 3 22,2
BK 500/559/3/60 559 63,6 3 24,2
BK 500/559/4/40 559 43,8 4 14
BK 500/559/4/48 559 51,8 4 16
BK 500/559/4/56 559 59,8 4 18
BK 500/559/4/64 559 67,8 4 20
BK 500/559/4/72 559 75,8 4 22
BK 500/559/4/80 559 83,8 4 24

Келли-штанги для Bauer BG 50

Наименование штанги Диаметр, мм Глубина бурения, м Колличество секций Транспортная длина, м Ориентировочная стоимость
BK 500/559/3/30 559 33,6 3 14,2
BK 500/559/3/36 559 39,6 3 16,2
BK 500/559/3/42 559 45,6 3 18,2
BK 500/559/3/48 559 51,6 3 20,23
BK 500/559/3/54 559 57,6 3 22,2
BK 500/559/3/60 559 63,6 3 24,2
BK 500/559/4/40 559 43,8 4 14
BK 500/559/4/48 559 51,8 4 16
BK 500/559/4/56 559 59,8 4 18
BK 500/559/4/64 559 67,8 4 20
BK 500/559/4/72 559 75,8 4 22
BK 500/559/4/80 559 83,8 4 24

Повторный запуск роторной буровой установки BG 28

Dieser Artikel ist nur auf Englisch verfügbar

Модель BG 28, установленная на базовом шасси BS 80, является самой продаваемой моделью BAUER Maschinen GmbH с 2004 года.

Перезапуск BG 28-BS 80 в качестве роторной буровой установки BG 30-BS 95 — отличная демонстрация того, что даже самые продаваемые модели могут быть улучшены и соответствующим образом адаптированы для решения новых задач и задач.
В дополнение к предложениям наших клиентов и нашим собственным планам по улучшению, этот процесс также был обусловлен требованиями законодательства.Новые и строгие нормы выбросов выхлопных газов требуют новых поколений дизельных двигателей и технологий управления выбросами.

С начала 2011 года новые дизельные двигатели должны соответствовать нормам выбросов Stage IIIB (ЕС) — Tier IVi (US EPA). Пределы выбросов выхлопных газов, продиктованные этими новыми стандартами выбросов, значительно строже, чем действующие ограничения. Этот текущий этап ужесточения правил требует существенных изменений в технологии дизельных двигателей, поскольку новые пределы выбросов выхлопных газов могут быть достигнуты только с помощью устройств доочистки выхлопных газов. Для строительной техники и оборудования ведущие производители двигателей предлагают систему рециркуляции охлаждаемых выхлопных газов (EGR) и интегрированный выхлопной фильтр для дизельных твердых частиц (PM). Дизельные двигатели должны работать только на дизельном топливе со сверхнизким содержанием серы с максимальным содержанием серы 15 частей на миллион.

Для дополнительной обработки выхлопных газов и увеличения охлаждающей способности требуется больше места на верхней тележке. Это учтено в новой конструкции верхней тележки нового базового шасси BS 95.И BG 28, и его преемник BG 30 продаются по всему миру. Однако, поскольку нормы выбросов выхлопных газов не применяются единообразно во всем мире, а дизельное топливо со сверхнизким содержанием серы еще доступно не во всех странах, BAUER Maschinen по-прежнему будет предлагать текущие дизельные двигатели Stage IIIA / TIER III в регионах за пределами Европы, США. и Япония.

Главная лебедка была модернизирована и установлена ​​в задней части верхней тележки. Основные характеристики новой главной лебедки:

  • Повышенное тяговое усилие на 274 кН в 1-м слое (по сравнению с 250 кН у BG 28)
  • Хорошая доступность
  • Легко обменивается
  • Больше места на верхней тележке для другого оборудования
  • Барабан лебедки широкий (двухслойный режим для больших глубин бурения)
  • Длина каната 75 м (2-й ярус)


Помимо технических усовершенствований, основная лебедка, установленная сзади, также обеспечивает оптические характеристики для нового BG 30.

Поворотный привод также был модернизирован. Крутящий момент увеличен с 275 кНм до 295 кНм при гидравлическом давлении 350 бар.

Противовес Концепция конструкции была полностью переработана:
Штабелируемые горизонтальные плиты противовеса имеют множество преимуществ по сравнению с вертикально установленными элементами противовеса:

  • Постоянный хвостовой радиус
  • Малый дедвейт (4. 9 или 1,8 тонны) для простой и безопасной сборки
  • Гибкая конфигурация для различных приложений

В рамках перезапуска оборудования были изменены многие другие детали, которые повысили как эксплуатационную безопасность буровой установки, так и комфорт оператора, такие как следующие характеристики:

  • Служебные двери, откидывающиеся вверх
  • Эргономичная кабина оператора со сдвижной дверью
  • Новый дизайн, четко расположенный дисплей и кнопки управления с ночным режимом.

2021 Руководство покупателя: буровые установки для фундамента

Что такое фундаментное бурение?

Бурение фундамента — это, по сути, использование больших машин для просверливания больших отверстий в земле.

Большинство жилых домов имеют фундамент из железобетонных плит, залитый поверх земли. Хотя некоторое оседание и сдвиг произойдет, этого недостаточно, чтобы стены рухнули. Однако для огромных сооружений, таких как мосты и офисные здания, нужен фундамент, способный выдержать некоторые движения и достаточно прочный, чтобы выдержать вес самого здания и того, что внутри или внутри него. Для этого на крупных строительных объектах используются фундаментные буровые установки для создания просверленных стволов. Просверленные стволы, также известные как просверленные опоры, кессоны или буронабивные сваи, сооружаются путем заливки бетона в просверленное отверстие. Нагрузка поддерживается в основном за счет поверхностного трения, когда грунт, окружающий вал, удерживает его на месте. Валы с концевыми подшипниками несут весовую нагрузку на основание вала. Этот тип просверленного вала используется реже.

Тип используемой оснастки зависит от нескольких факторов.Насколько глубока и какой диаметр будут отверстия, очевидно. Но тип почвы, где расположен проект (в городе или в глуши), и сколько места есть для маневра — это лишь некоторые из соображений. Требования проекта также будут определять, какой метод бурения фундамента будет использоваться.

Это наиболее распространенные методы бурения:

Келли Бурение

Келли-бурение — это метод сухого роторного бурения. Он используется для изготовления буронабивных свай большого диаметра, обычно более 500 мм.Он популярен, потому что подходит для большинства типов горных пород и почв. Ключевой частью этого метода является телескопическая буровая штанга, также известная как штанга Келли.

Непрерывное шнековое бурение

Непрерывное бурение шнеком — еще один метод сухого роторного бурения. Он использует вращение шнека непрерывного действия для перемещения почвы. Длина шнека должна соответствовать длине просверливаемого отверстия. Это делает его хорошим решением для предварительного сверления.

Двойное роторное бурение

Двойное вращательное бурение сочетает в себе непрерывное шнековое бурение со сплошной обсадной колонной.Этот метод используется в сложных почвенных условиях или в чувствительной среде. Буровой шлам выбрасывается через отверстие в верхней части шнека.

Бурение с полным вытеснением

Бурение с полным вытеснением применяется для забивных свай. Окружающий грунт только смещается, и буровой шлам практически не выносится на поверхность. Используется гладкий кожух, на нижнем конце которого находится поршневой корпус.

Грейферное бурение

Грейферное бурение — самый старый из методов сухого бурения.Почва разрыхляется резанием или ударным движением. Этот метод обычно используется для бурения скважин или насыпных свай.

Бурение с обратной циркуляцией

При бурении с обратной циркуляцией можно получить скважины диаметром около 3,2 м. Этот метод полезен в сложных почвенных условиях, таких как карст. В этом методе используется принцип гигантского насоса. Промывочный буровой раствор поднимается внутри буровой штанги и выносит буровой шлам на поверхность. Этот метод можно использовать для бурения почвы или горных пород.

Глубинное бурение

Для очень твердых пород или для разрушения валунов используется метод глубинного бурения. На буровую коронку на конце буровой штанги устанавливается молоток. Сжатый воздух используется для пневматического разрушения и удаления камней или валунов. Долото разрушает породу, вращаясь и одновременно ударяя по ней. Сжатый воздух перемещает разрыхленные буровые шламы на поверхность.

Независимо от метода, в наличии имеется буровая установка для фундамента, которая позволяет закладывать большие ямы в земле в нужном месте и на нужной глубине.

Буровая установка BAUER BG 28, продажа буровой установки BAUER BG 28 б / у

ABI ALIVA

AL

ALLU AMAZONE ATLAS

ROC

Атлас Копко L2C ROC

ROC D5 ROC D7 ROC D9 ROC F6 ROC F7 ROC F9 ROC L6 ROC L8

БАНУТ

700

BAUER BERETTA

Т41 Т43 Т46 Т59 Т159

БКМ

317

BOHLER BOMAG BST CASAGRANDE B-серия

B125 B135 B170 B175 B180 B250 B300

C-серия

C 6 C 8 C 14 C 400 CFA

M-серия

M6 M9

CATERPILLAR CM Comacchio DAF DANDO DEILMANN HANIEL DELMAG DEMAG DEUTZ DIGGA DITCH-WITCH DRILTECH EDER ENTECO ESAB FRASTE

FS XL

FUNDEX FURUKAWA HCR

HCR 900 HCR 1200 HCR 1500

PCR

ПЦР 200

GEAX GEO-LOOP GINAF

X серии

Гарднер Денвер HANOMAG HAUSHERR HITACHI HORSCH

Pronto

HUSQVARNA Hanjin D&B Herrenknecht Hydra HÜTTE HBR

HBR 202 HBR 205 HBR 605

IHC IMT ИНГЕРСОЛЛ РЭНД ECM

ECM350 ECM580 ECM660 ECM720

Т-серия

Т4

VHP

VHP 750

МПК ИТК IVECO

Евротраккер

JCB JUNTTAN КАМАЗ КАТО КЛЕММ КБ

КБ 3010

KR

КР805 КР806

MR

MR701

KNEBEL KOMATSU KRUPP KUBOTA LEFFER LIEBHERR HS

HS 851

LB

LB 28-320

LRB

LRB 125 LRB 155 LRB 250 LRB 255

R-серия

R900 R902

Лламада М. Z. IMER MAGIRUS-DEUTZ MAIT HR

HR100 HR110 HR120 HR130 HR180

ЧЕЛОВЕК

Серия А

МАРИНИ МАССЕНСА МАЗ

5334

МБУ MDT MERCEDES-BENZ

Атего Унимог

МОНТАБЕР МОРУКА NCB Nordmeyer O&K ONBEKEND PERKINS PRAKLA PRIDE PTC

13

PUNTEL REICHDRILL RUSTON BUCYRUS SANDVIK DI

DI550

DX

DX680 DX700 DX780 DX800

Дино Пантера Рейнджер SANROCK SCANIA SCHAEFF SCHRAMM SENNEBOGEN SHACMAN SHAANXI SOILMEC CM

СМ 48 СМ 50 СМ 70 СМ 120

PSM

ПСМ 8 ПСМ 20

Серия R R208 R210 R312 R516 R625 SF

SF 50 SF 70

SM

СМ 14 СМ 21 СМ 400 СМ 401

SR

SR 30 SR 40 SR 50 SR 60 SR 65 SR 70

SOMERO SOOSAN STILL SUMITOMO TAMROCK Коммандос

Коммандос 120

Pantera

Пантера 1100

Рейнджер

Рейнджер 500

Триммер Scout

Триммер 200

ТЕХНО ДРИЛ ТЕРЕКС ТЕС АВТО TRACTO-TECHNIK TRIVELSONDA TURCHI Trive VERMEER D-серия

D20 D60

Т-серия VOLVO WAMET

WPS

WIRTGEN WIRTH Экодриль

Ecodrill 11 Ecodrill 18 Ecodrill 22

PBA

PBA 612

Woltman XCMG

Показать все

Строительство фундаментов — KHL Group

Фонды — важная часть любого развития. Но выбрать правильный подход и правильное оборудование — это настоящее искусство. Подрядчику нужна хорошая опора на твердую почву, но она редко предлагает идеально прочную платформу для начала.

Знание качества того, что находится под ним, — половина дела. Затем нужно выбрать правильные инструменты для работы.

Поскольку вся разработка в буквальном смысле зависит от этого, неправильная установка фундамента — дело дорогостоящее. Однако сегодняшнее современное оборудование означает, что фундамент можно построить быстро, эффективно и, что самое главное, прочно.

Шпилька

Технологии свайных буровых установок развиваются, поскольку производители выпускают машины для установки фундаментов глубже и быстрее, чем когда-либо.

Финская компания по сваебойному оборудованию Junttan представила три новых дополнения к семейству сваебойных установок серии X в начале этого года. Новые модели, получившие название J-reX, PMx26, PMx27 и PMx28, имеют максимальную грузоподъемность 20, 23 и 25 тонн и максимальную длину сваи 24 м, 25 м и 28 м. По словам производителя, это делает PMx28 самой большой и самой прочной из когда-либо созданных укомплектованных специализированных сваебойных машин.

Компания Junttan полностью переработала базовую структуру и компоновку компонентов своей серии X для машин PMx26-28, включая капитальный ремонт гидравлической системы, чтобы сделать машины более экономичными.

Свайные копи также более экологичны. Новая эффективность эксплуатации означает, что семейство J-reX предлагает сниженные выбросы наряду с меньшим расходом топлива.Например, новая гидравлическая система с посткомпенсацией и функцией определения нагрузки позволяет экономить литр в час по сравнению с традиционными гидравлическими системами. Машины PMx26-28 также могут быть оснащены двигателями Cummins, сертифицированными по стандарту Tier 4, для дальнейшего снижения выбросов.

Итальянский производитель Soilmec добавил в свой каталог три новые буровые установки Tier 4 в начале этого года, выпустив модели SR-45, SR-75 и SM-17.

Гидравлические буровые установки SR-45 и SR-75 предназначены для бурения обсадных или необсаженных свай большого диаметра, шнековых свай непрерывного действия, обсадных буронабивных свай, вытесняющих свай и турбореактивных свай.
SR-45 и SR-75 отличаются интегрированной переработкой конструкции мачты, поворотного механизма, ведущей трубы и параллелограмма. Это помогает сбалансировать передний вес машины, обеспечивая повышенную устойчивость, большую толчку и силу извлечения, а также увеличенную глубину.

SR-75 также предлагает мачту с низкой высотой для этого типа бурения, в то время как SR-45 имеет технологию нижней подачи для бурения в сейсмически активных или нестабильных грунтовых условиях.
SM-17 также является новинкой в ​​линейке Soilmec — это многоцелевая буровая установка, подходящая для микробурения и анкеровки.SM-17 оснащен двойным поворотным механизмом, который позволяет продвигать обсадную колонну и бурильную колонну независимо друг от друга.

Быстрая работа

Немецкий производитель Liebherr увидел, что его новая роторная буровая установка LB 44-510 была введена в эксплуатацию на строительстве ускорителя элементарных частиц в Дармштадте, Германия.

Модель LB 44-510, представленная на выставке Bauma 2013, является последней разработкой в ​​ассортименте продукции Liebherr для глубокого фундамента. Компания Liebherr утверждает, что с крутящим моментом 510 кНм это самая большая и самая мощная установка для роторного бурения, эксплуатируемая в настоящее время в Германии.

При бурении с использованием келли он предназначен для бурения диаметром до 3 м и глубиной до 92 м. Буровая установка весит около 170 тонн и оснащена дизельным двигателем V8 мощностью 505 кВт (677 л.с.), который соответствует стандартам выбросов IIIB и Tier 4 Interim.

Две роторные буровые установки LB 44-510 используются при строительстве Международного ускорителя частиц в Центре исследований антипротонов и ионов (FAIR). Буровые установки предназначены для стабилизации недр с помощью монобурных свай.В рамках проекта в землю будет заложено 1400 свай размером от 40 до 62 метров.

Тем временем оборудование для глубокого фундамента Liebherr вводится в эксплуатацию в Канаде, при этом свайная установка LRH 100 закладывает фундамент нового моста в провинции Квебек.

Свайная установка была оснащена большим гидравлическим молотом H 85/6 для установки 120 свай диаметром 450 мм и общей длиной до 36 м.

LRH 100 оснащен мощным дизельным двигателем Liebherr мощностью 270 кВт с оптимизированными выбросами и может транспортироваться целиком с установленным отбойным молотком.Компактная конструкция, самая маленькая модель в линейке сваебойных машин Liebherr и транспортная ширина 3 м, позволяют быстро и экономично перевозить установку.

Разработка двигателя

Британский производитель BSP International Foundations поставил сваебойный молот CX110 марокканскому подрядчику SGTM для работы на новой высокоскоростной железнодорожной линии, соединяющей Танжер с Касабланкой.
По завершении строительства это будет первая высокоскоростная железнодорожная линия, построенная в Африке, которая сократит время в пути между двумя городами с шести до двух часов.

Гидромолот BSP CX110 используется для забивания свай в фундаменте рельсового виадука, пролет которого составляет 250 м над рекой Квед-Себу.

Свайный молот CX110, поставляемый с силовым агрегатом HP125, был оснащен 9-тонным падающим грузом, опорами, вставками и заглушкой, подходящими для забивки шпунтовых свай Arcelor AZ. Сваи длиной от 22 до 36 м используются для сооружения перегородок, позволяющих построить опорные колонны путепровода.

Всего было построено шесть перемычек, каждая из которых состоит из 28 пар свай, которые продвигаются через верхний слой ила на песчано-иловую основу.

SGTM теперь построит два других виадука для высокоскоростного железнодорожного сообщения. Один из них, «Эль-Хачеф», будет иметь самый большой пролет (3,5 км) из всех когда-либо реализованных в Африке проектов виадуков.

В Кувейте Trevi Foundations Kuwait выполняет работы по укладке свай для ряда инфраструктурных проектов, которые позволят модернизировать транспортные связи по всей стране.

Центральным элементом проекта является строительство новой крупной артерии, улицы Джамала Абдул Насера, которая соединит внешнюю, центральную и коммерческую части Кувейта через 12 миль надземных кольцевых дорог. Завершение строительства запланировано на 2016 г., Trevi Foundations Kuwait устанавливает буронабивные сваи глубиной от 16 до 30 м и сваи Trelicon от 10 до 12 м.

Мировые рекорды

Японский производитель Kobelco заявляет, что он установил мировой рекорд по забивке самых длинных сборных бетонных фундаментных свай в землю в мае 2014 года с помощью своего нового 250-тонного копра CKE2500G PD.

Производитель поставил два гусеничных крана CKE2500G компании Huisman, которая строит причал площадью 15 000 м2 в г. Навегантес, Бразилия.Для работы необходимо забить 1500 свай.

Голландская компания Van’t Hek International отвечает за создание фондов на территории. CKE2500-PD используется для забивки сборных бетонных свай 450 x 450 мм и 500 x 500 мм, длиной 44 м и весом до 27 тонн (24,5 тонны).

Также ищет место в книге рекордов Бауэр. Его дочерняя компания, Saudi Bauer Foundation Contractors Ltd завершила фундамент для башни Kingdom Tower в Джидде в конце 2013 года. Башня Kingdom Tower, которая станет самой высокой башней в мире, поднимется на 1000 м над землей.

Всего было установлено 270 свай, некоторые из которых имеют длину 110 м. Компания Bauer использовала собственные станки серии BG, при этом самые длинные сваи были установлены с использованием двух модифицированных буровых установок BG 40, специально сконфигурированных для длинных подъемных труб.
Сваи укладываются в плот, который считается одним из крупнейших в мире цельных железобетонных фундаментов толщиной от 4,5 до 5 метров.

В фундаменте на плотных сваях используются катодные антикоррозионные технологии для сохранения стальной арматуры, в то время как тензодатчики и датчики веса были встроены для обнаружения изменений в грунте.В фундаменте также установлены системы заземления и защиты от молний.

От самой высокой в ​​мире до самой высокой в ​​Европе, Bauer также принимал участие в работах по закладке фундамента новой штаб-квартиры Газпрома — башни Лахта — в Санкт-Петербурге, Россия. После завершения здание будет высотой 460 м.

ООО «Бауэр Технологии», Москва было выполнено погружение 264 свай на глубину 82 м с использованием трех буровых установок Bauer BG 40 и буровой установки BG 28. Работа была еще более сложной из-за сложных почвенных условий непосредственно на берегу.

Тем временем в Гонконге Бауэр участвовал в строительстве самого длинного в мире моста через воду — Жемчужная дельта.

Мост Жемчужной дельты протяженностью 50 км соединит Гонконг, Макао и Чжухай. Местное дочернее предприятие Bauer Hong Kong заключило контракт на установку морских буронабивных свай для Hong Kong Link Road (HKLR) — участка длиной 10 км, идущего от границы с Китаем до международного аэропорта Гонконга. В скале будут установлены сваи диаметром 2,3 м и 2,5 м и длиной до 115 м.

Буровые работы должны выполняться в море, при этом компания Bauer ввела в эксплуатацию пять роторных буровых установок BG 40 для этих работ. Четыре буровые установки были изготовлены специально для этого проекта и имеют более длинные мачты и большие главные лебедки, чем обычно.

Фундамент также потребовал использования судов для каждой из буровых установок, в то время как плавучие понтоны использовались для четырех бентонитовых заводов и для кранов с рабочим циклом 300 тонн и вспомогательного оборудования. На строительной площадке смонтировано более 100 буровых инструментов.Завершение работ запланировано на декабрь 2014 года.

Прочный фундамент — основа строительной индустрии. Новые технологии помогают проложить путь к более быстрому, безопасному и стабильному строительству в будущем.

Оборудование | ABE Enterprises Inc.

Роторная буровая установка BG 42 (BS 115) PremiumLine

Макс. Диаметр бурения: 9,2 фута (2800 мм)
Макс. Глубина бурения: 245,7 фута (74.9 м)
Крутящий момент: 309 776 фунт-фут (420 кНм)
Двигатель: CAT C18 — Tier II
Мощность: 764,4 л.с. при 1850 об / мин (570 кВт при 1800 об / мин)
Макс. Высота: 99,4 фута (30,3 м)

Новая усиленная мачтовая конструкция

Новый «Vario-Masthead»

  • Один тип мачты для буровых осей 1300/1500 мм (4,26 / 4,92 фута)
  • Увеличенная длина хода штанг Келли с верхней направляющей келли
  • Оптимизированная транспортная высота и положение вспомогательного троса на любой оси бурения за счет выдвижных боковых опор головки мачты

Новая концепция регулируемой лебедки для массового захвата
Предотвращает снятие троса с подъемной лебедки для транспортировки (в режиме Келли)

Современная эргономичная кабина

  • С кондиционером, раздвижной дверью и оптимальным обзором
  • Новая система управления B-Tronic с большим сенсорным экраном для повышения комфорта и безопасности работы
  • Модуль DTR для удаленной передачи данных об оборудовании и процессе

Основная лебедка на задней части верхней тележки

  • Механизм поворота вниз для транспортировки
  • Барабан лебедки широкий (больше длины троса для 2-го яруса)
  • Удобное для обслуживания положение (для удобства доступа и простоты замены)
  • Оптимальное преобразование гидравлической мощности в тяговое усилие и скорость троса
  • Разработана для продолжительной и тяжелой работы (лебедка класса M6 / L3 / T5)

Мощный двигатель CAT C 18 мощностью 563 кВт (754 л. ) TIER IVi в качестве опции

Прецизионная электрическая система предварительного управления

Элементы противовеса с возможностью смены друг на друга (до 40 тн)

  • Постоянный радиус поворота
  • Малый вес индивидуальных элементов (5 т)
  • Гибкое расположение (адаптируется к применению)

Новые функции по охране труда и технике безопасности

  • Поручни безопасности верхний уровень
  • Переход нижний уровень
  • Служебные двери, откидывающиеся вверх
  • Видеокамеры для контроля обратного движения
  • Повышенная безопасность труда при монтаже и демонтаже штабелируемых элементов противовеса

Мотор с цилиндрической зубчатой ​​передачей | Редукторный двигатель Bauer

Характеристики продукта

  • Крутящий момент 20. .. 18.500 Нм
  • Выходные скорости 0,3 … 450 мин-1
  • разнообразные возможности установки
  • Полностью закрытый, защищенный от пыли и водяных брызг
  • Смена смазки первая через 15000 часов
  • Малошумная передача
  • Подключение к сети 110 … 690 В, 50/60 Гц
  • Корпус IP65 (стандарт), IP66 (опция)
  • Стандарт соединения с CAGE CLAMP®
  • Дополнительные возможности:
    Подключение с помощью штекерных разъемов.
    Со встроенным инвертором до 7,5 кВт.
  • CE-Mark
  • CSA, UL, ATEX, ГОСТ, CCC, ISO9001, ISO14001, OHSAS18001
  • Двигатели согласно EN 60034
  • Категория коррозии согласно DIN ISO 12944-5
    C1, C2, C3, C4, C5-I, C5-M
Нажмите на изображение ниже, чтобы загрузить pdf.
Чтобы заказать печатные экземпляры литературы, нажмите здесь.

Каталог продукции

Дж Lim Piling

Роторная буровая установка — BG 28

Тип Роторная буровая установка
Фирменное наименование Bauer BG 28
Страна происхождения Германия
Источник энергии Дизельный двигатель
База BS 80
Эксплуатационная масса 96 кг
Привод вращения КДК 275 К
Серийный номер 851
Год выпуска 2005

СТАНОК ДЛЯ СВАЙНЫХ СВАЙНЫХ РАБОТ — IMT AF22

Тип Подъемная машина с отверстиями Свайная машина
Фирменное наименование IMT AF-22
Страна происхождения Италия
Источник энергии Дизельный двигатель
Серийный номер 97–276
LE Регистрационный № LM55139B
Владелец No. B58624K

СТАНОК СВАЙНО-СВАЙНЫЙ — IMT AF 200

Тип Подъемная машина для буронабивных свай
Фирменное наименование IMT AF-200
Страна происхождения Италия
Источник энергии Дизельный двигатель
Серийный номер AF 200NX01208
Год выпуска

ГИДРАВЛИЧЕСКАЯ СВАЙНАЯ МАШИНА — CMV 16/50

Тип 703 Свайная рама — гидравлическая сваебойная машина
Фирменное наименование CMV TH 1650
Страна происхождения Италия
Источник энергии Дизельный двигатель
Серийный номер GG-00121
Год выпуска 2001
LE Регистрационный № LM66568N
Владелец No. B58624K

СТАНОК СВАЙНИКОВЫЕ — IMT AF16 / 1

Тип Подъемная машина-Bore Pilng Машина
Фирменное наименование IMT AF16
Страна происхождения Италия
Источник энергии Дизельный двигатель
Серийный номер AF16. 94.191
Год выпуска 1994
LE Регистрационный № LM54273N
Владелец No. B58624K

СТАНОК СВАЙНИКОВЫЕ — IMT AF16 / 2

Тип 703 Свайная рама — Гидравлическая сваебойная машина
Фирменное наименование IMT AF16
Страна происхождения Италия
Источник энергии Дизельный двигатель
Серийный номер AF16. 94.192
Год выпуска 1994
LE Регистрационный № LM51146V
Владелец No. B58624K

ГИДРАВЛИЧЕСКАЯ СВАЙНАЯ МАШИНА — MAIT HR160

Тип Подъемная машина — гидравлическая Свайная машина
Фирменное наименование Mait HR160
Страна происхождения Италия
Источник энергии Дизельный двигатель
Серийный номер 160400329
Год выпуска 1995
LE Регистрационный № LM52453L
Владелец No. B58624K

СТАНОК СВАЙНО-СВАЙНЫЙ — SOILMEC R518

Тип 701 Свайная рама — Машина для забивки скважин
Фирменное наименование Соилмек Р 518
Страна происхождения Италия
Источник энергии Дизельный двигатель
Серийный номер R518-1682
Год выпуска 2000
LE Регистрационный № LM64112P
Владелец No.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
