Ац 40 зил 131 технические характеристики: Автоцистерна пожарная АЦ 40 (131) 137 С 019 МК 43, 1992 г.в. — 911

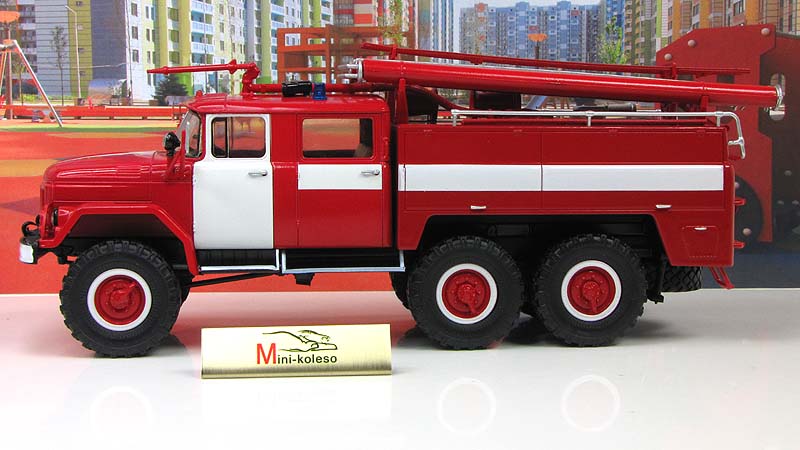

Автоцистерна пожарная АЦ 40 (131) 137 С 019 МК 43, 1992 г.в. — 911

Тип используемого шасси	ЗИЛ-131
Колесная формула и конфигураций колес	6×6, односкатная
Тип двигателя и мощность, кВт (л.е.)	Карбюраторный, 110(150)
Число мест в кабинах для пожарного расчета	7
Габаритные размеры, высота, длина, ширина, мм.	2950x7640x2550
Вес полностью снаряженного автомобиля, кг	11050
Максимальная скорость, км/ч Время разгона от 0 до 80 км/ч, с.	80 Не устанавливалось
Тип насоса	ПН-40У, центробежный
Номинальная производительность подачи насоса при 0,8 МПа,л/с	40
Запас воды в цистерне, л (кг)	2400
Запас пенообразователя, л.	150
Тип лафетного ствола	ПЛС-П20 с пенной насадкой
Время непрерывной подачи пены лафетным стволом, с.	125
Производительность подачи лафетного ствола (по воде), л/с	20
Запуск, контроль и управление насосом	Из кабины и с насосного отсека
Управление лафетным стволом	Ручное
Возможность подачи ОТВ лафетным стволом при движении и стоянке ПА	Имеется
Дальность подачи ОГВ лафетным стволом, м. — водяная струя — пенная струя	60 50
Наличие оборудования для освещения места проведения -спасательных работ	Имеются фары-искатели

Пожарная автоцистерна АЦ-2,5-40 (5313): описание и ТТХ

Выпускалась Варгашинским заводом противопожарного и специального оборудования с 1997 по 2012 годы. В качестве шасси использовались ЗИЛ-131, как новые, производства Уральского авторемонтного завода (УАМЗ), так и с консервации, производства Завода имени Лихачёва (ЗИЛ).

После реорганизации завода УАМЗ в ЗАО «Автомобили и моторы Урала» (АМУР) выпускалась на шасси АМУР-5313 с дизельным или бензиновым двигателем.

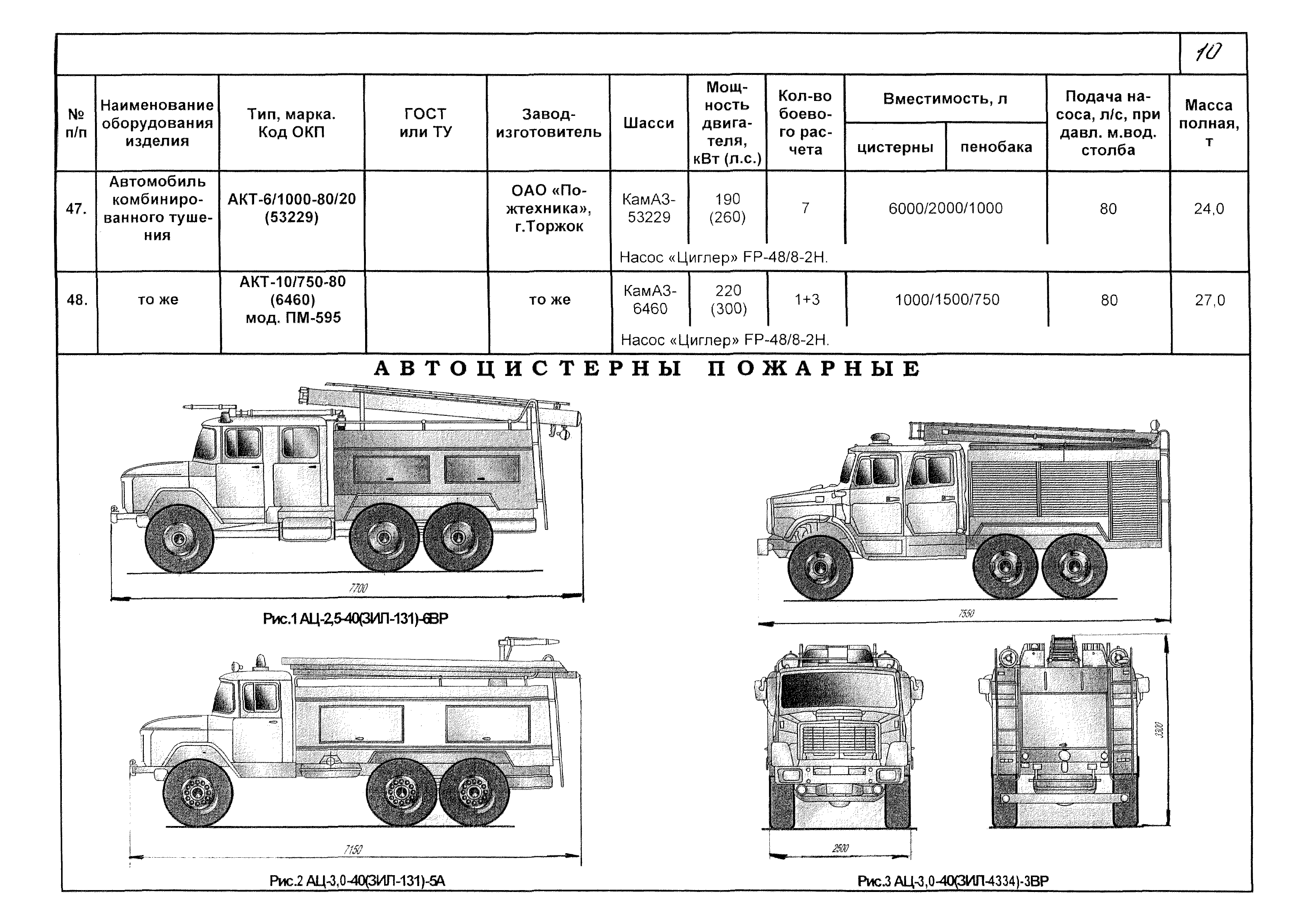

Автоцистерна пожарная среднего класса АЦ-2,5-40 (5313)

Самой распространённой, «классической», версией является вариант с низкой надстройкой (кузовом) имеющей по 2 отсека с откидными крышками на каждый борт. Но выпускался в ограниченном количестве и более поздний вариант, с высокой надстройкой, имеющей по 3 отсека (задний со шторкой) на каждый борт, унифицированный с другими современными моделями Варгашинского завода. За время производства 6ВР двери кабины расчёта (КБР) время от времени менялись – чаще использовались двери от ЗИЛа, но периодически ставились двери от УРАЛа.

Помимо Варгашинского завода ППСО сборкой 6ВР занимался 16-й Центральный авторемонтный завод Министества обороны в Самаре. По взаимной договорённости между заводами 16-й ЦАРЗ ремонтировал и поставлял в Варгаши шасси ЗИЛ-131 снятые с консервации, а взамен получал машинокомплекты для самостоятельной сборки автоцистерны. Машины собранные 16 ЦАРЗ имели название «АЦ-40(131)» и поставлялись исключительно для нужд военных пожарных команд (ВКППЗиСР) Министерства обороны РФ.

Код изделия по ОКП	48 5411 2121
Нормативный документ	ТУ 78.7.203-95
Производитель	ОАО «Варгашинский завод противопожарного и специального оборудования»

Тактико-технические характеристики

Марка шасси	АМУР-5313 (6 х 6.1)
Колёсная формула	6 х 6
Число мест для боевого расчёта (включая место водителя), шт.	6
Вместимость цистерны для воды, м³	2,55
Вместимость пенобака, м³	0,17
Подача насоса, л/с	40
Расход воды через лафетный ствол, л/с	20
Расход раствора пенообразователя через лафетный ствол, л/с	20
Полная масса, кг	10450
Габаритные размеры, мм	7700 х 2500 х 3100
Срок службы, лет	10

О других пожарных автомобилях, их истории создания и тактико-технических характеристиках читайте в нашем специальном разделе

«Пожарные автомобили и спецтехника»

автомобили, строительная спецтехника (Россия, Москва))

По вопросам покупки данной техники (АЦ-40 пожарная автоцистерна на шасси ЗИЛ 433114), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка АЦ-40 пожарная автоцистерна на шасси ЗИЛ 433114

может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Автоцистерна пожарная АЦ-40 на шасси ЗИЛ 433114.

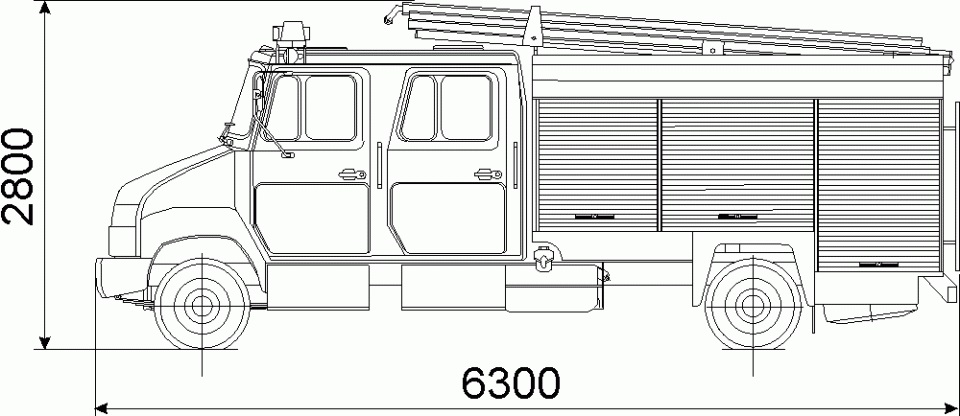

Габаритные размеры пожарной автоцистерны АЦ-40 на шасси ЗИЛ 433114

Для просмотра схемы в увеличенном размере, перейдите по этой ссылке.

Технические характеристики пожарной автоцистерны АЦ-40 на шасси ЗИЛ 433114

Число мест в кабине (включая место водителя)		7
Колесная формула		4х2
Снаряженная масса пожарной автоцистерны, кг		6880
Распределение нагрузки на дорогу от снаряженной массы через шины, Н (кгс)	передних колес	26000 (2600)
	задних колес	42800 (4280)
Полная масса пожарной автоцистерны, кг		10800
Распределение нагрузки на дорогу от полной массы через шины, Н (кгс)	передних колес	33300 (3330)
	заднего моста	74700 (7470)
Максимальная скорость, км/ч		90
Радиус поворота, м		8,0
Контрольный расход топлива автомобиля при V=60 км/ч,л/100 км		28
Емкость топливного бака, л		170
Вместимость цистерны для воды, л		2500
Вместимость бака для пенообразователя, л		200
Срок службы, лет, не менее		10

Пожарный насос

Модель	ПН-40УВ
Тип	центробежный, одноступенчатый
Производительность, л/с, не менее	40
Напор насоса при номинальном числе оборотов, м	100
Номинальное число оборотов, мин. ^-1	2700
Всасывающий насос	газоструйное устройство

Двигатель

Модель двигателя	ЗиЛ-508.10
Тип двигателя	карбюраторный
Число и расположение цилиндров	V8
Рабочий объем, л	6,0
Степень сжатия	7,1
Мощность, л.с. (кВт)	150 (110)при 3200 мин.^-1
Крутящий момент, кгс·м (Н·м)	41 (402)при 1800-2000 мин.^-1

Стандартное оборудование пожарной автоцистерны АЦ-40 на шасси ЗИЛ 433114

Вакуумная система

Газоструйная эжекционная.
Наибольшая геометрическая высота всасывания 7,5 м.
Время заполнения всасывающей линии и насоса водой с наибольшей геометрической высоты всасывания не более 40 секунд.

Сцепление

ЗИЛ-130, однодисковое, усиленное.
Диаметр ведомого диска 340 мм.
Привод гидравлический с пневмоусилителем.

Коробка передач

Пятиступенчатая.
Передаточные числа коробки передач:
- первой — 7,44
- второй — 4,10
- третьей — 2,29
- четвертой — 1,47
- пятой — 1,00
- заднего хода — 7,09
Синхронизаторы на всех передачах, кроме первой и заднего хода.
Управление коробкой передач — качающимся рычагом.

Ведущий мост

Двухступенчатый, с парой цилиндрических и конических шестерен.
Передаточное число — 5,29.
Дифференциал шестеренчатый, конический с четырьмя сателлитами.

Карданная передача

Два карданных вала с промежуточной опорой и шлицевым соединением.
Шарниры на игольчатых подшипниках.

Коробка отбора мощности

Двухвальная.
Передаточное число на насос — 0,48.
Передаточное число на задний мост — 1,0.

Колеса и шины

Колеса дисковые 7,0 — 20.
Шины радиальные, камерные, 260R508.

Рулевое управление

Рулевой механизм с гидравлическим усилителем.
Рабочая пара — винт с гайкой на циркулирующих шариках.
Передаточное число — 20.

Тормозная система

Тормозные механизмы барабанного типа с двумя внутренними колодками и разжимным кулаком, установленные на всех колесах.
Стояночная тормозная система с пружинными энергоаккумуляторами на заднем мосту.
Система быстрого растормаживания.
Тормозной привод пневматический, раздельный на тормозные механизмы переднего и заднего мостов, на последнем — автоматическое регулирование тормозных сил.
Антиблокировочная система тормозов (АБС).

Система электрооборудования

Однопроводная, с номинальным напряжением 12 В.
Стартер напряжением 12 В.
Одна аккумуляторная батарея 6СТ-110А3 или 6СТ-190ТР, напряжением 12 В.
Генератор переменного тока с кремниевым выпрямителем, максимальная сила тока 100 А, напряжение 14 В.

Кабина

Сдвоенная семиместная, четырехдверная, с двумя рядами сидений, оснащена дополнительным отопителем.
Сиденье водителя отдельное, имеет механизм подрессоривания, регулируется по росту и весу водителя.
Пассажирские сиденья нерегулируемые, в ящиках под сиденьями размещаются инструмент и снаряжение пожарных.
В первом ряду оборудовано рабочее место командира.
Заднее сиденье четырехместное, подушка — жесткая, пластмассовая, спинка — мягкая.
Сигнальная громкоговорящая система с задним проблесковым маячком.

Пожарно-техническое вооружение пожарной автоцистерны АЦ-40 на шасси ЗИЛ 433114

Снаряжение боевого расчета.
Дыхательные аппараты типа АИР-317 или КИП-8.
ПТВ для тушения пожара:
- Рукава напорно-всасывающие с соединительной арматурой.
- Рукава пожарные напорные DN 51, DN 66, DN 77.
Водосборник, гидроэлеватор, колонка КП, ключи, головки соединительные, задержки рукавные.
Зажимы, крюки, разветвления, мостки рукавные.
Стволы ручные комбинированные, перекрывные, воздушно-пенные.
Переносной лафетный ствол.
Пеногенераторы ГПС-600.
Огнетушители порошковые.

Фотографии АЦ-40 пожарная автоцистерна на шасси ЗИЛ 433114

Смотрите также

преимущества, технические характеристики, разновидности автоцистерны

При тушении и локализации пожаров огромную роль играет своевременное прибытие пожарного расчета на место происшествия, а также возможность использования специфического оборудования и инструментов, которыми оснащено транспортное средство специального назначения.

Конструкция машин

Пожарные автомобили выпускаются на базе самых различных грузовых транспортных средств, которые поставлены на серийное производство. Одним из таких грузовых автомобилей является ЗИЛ.

На платформу стандартной модели устанавливается специализированное оборудование, а подобные работы осуществляются на профильных заводах и сборочных цехах. Готовая пожарная машина должна соответствовать всем требованиям, которые предъявляются для данной категории транспортных средств.

Наиболее эффективными и востребованными являются такие модели пожарных автомобилей ЗИЛ, как АЦ 2,5/40, 3/40, 3,5/40 и 4/40.

Предпочтительное использование в качестве базовой модели именно автомобилей марки ЗИЛ обусловлено неприхотливостью в использовании и обслуживании этих транспортных средств.

Их технические характеристики максимально адаптированы к эксплуатации в различных условиях, а маневренность грузового транспорта марки ЗИЛ позволяет выбрать наиболее подходящее положение автомобиля при тушении пожара.

Компактные габариты пожарного автомобиля ЗИЛ, по сравнению с другими марками грузовых транспортных средств, позволяют успешно использовать его при тушении пожаров в городских условиях даже при относительном дефиците пространства.

Среди дополнительных преимуществ пожарных машин марки ЗИЛ стоит отметить их неприхотливость к качеству или типу топлива. Более того, помимо дизельных версий доступны и бензиновые варианты силовых агрегатов автомобилей этих марок, которые при незначительных вложениях могут быть оборудованы газобаллонным оборудованием.

Такая модернизация позволит существенно сократить расходы на обслуживание пожарной техники, при условии монтажа ГБО на специализированных и сертифицированных станциях.

Также эти транспортные средства прекрасно зарекомендовали себя при эксплуатации в различных климатических условиях. Ремонт, как и запасные части к машине, относительно недороги, а для обслуживания не требуется обращаться в специальные сервисные центры. Многие работы по ремонту и обслуживанию пожарных автомобилей ЗИЛ выполняются силами штатных механиков.

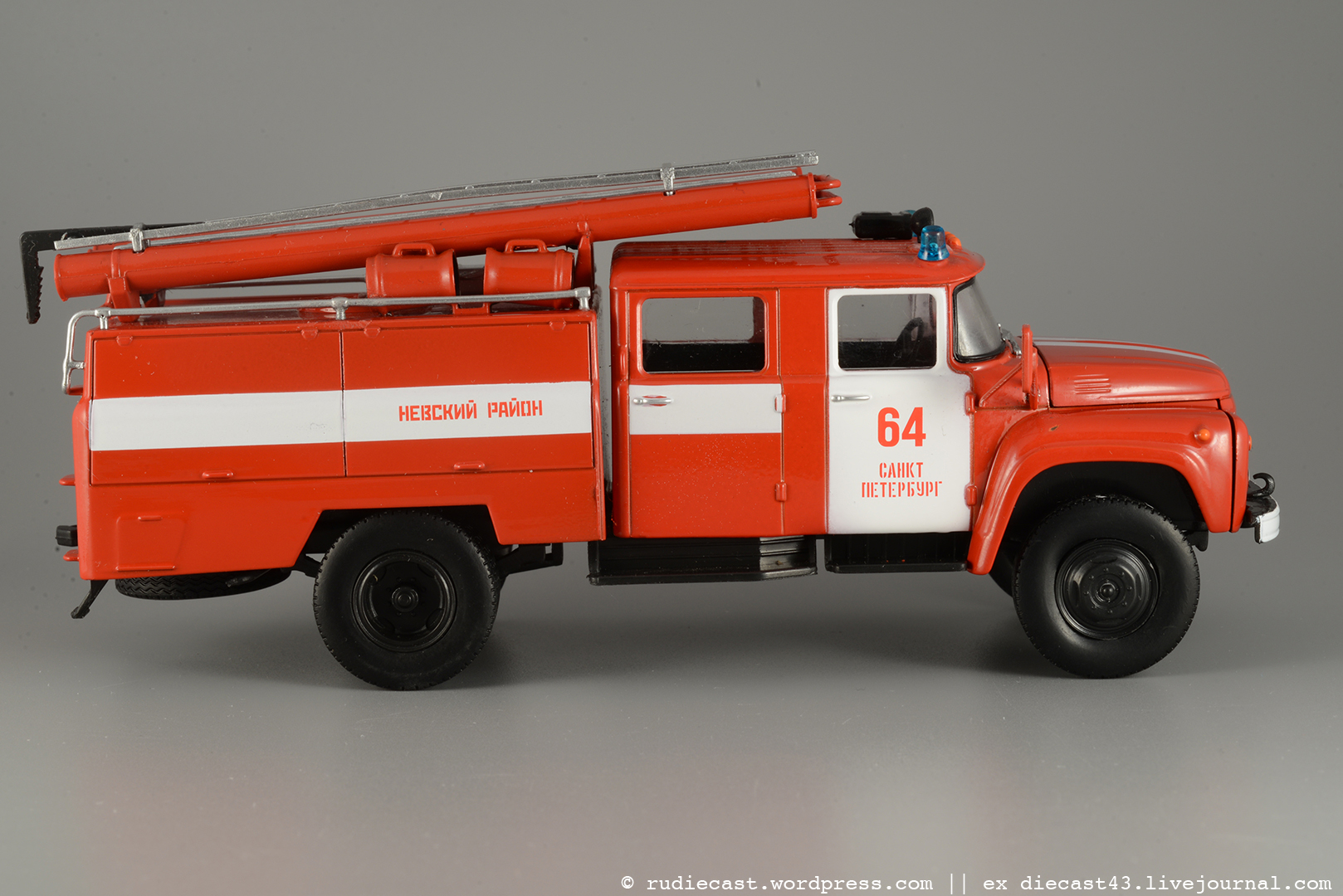

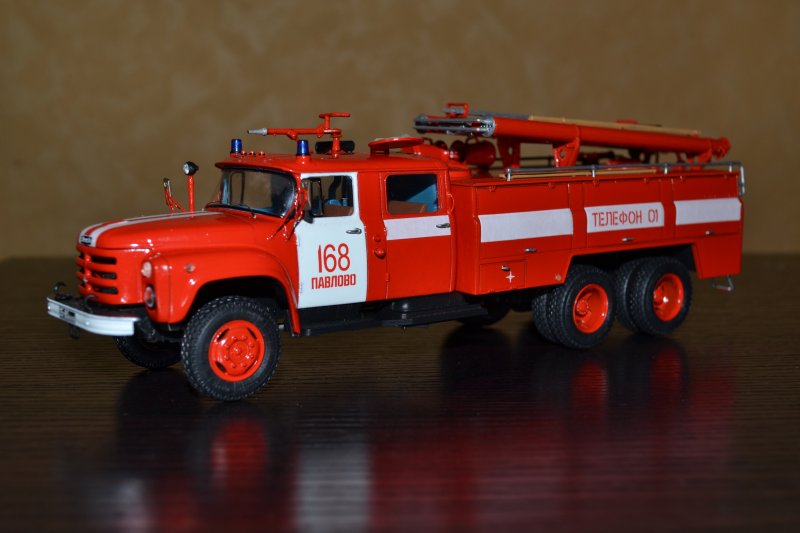

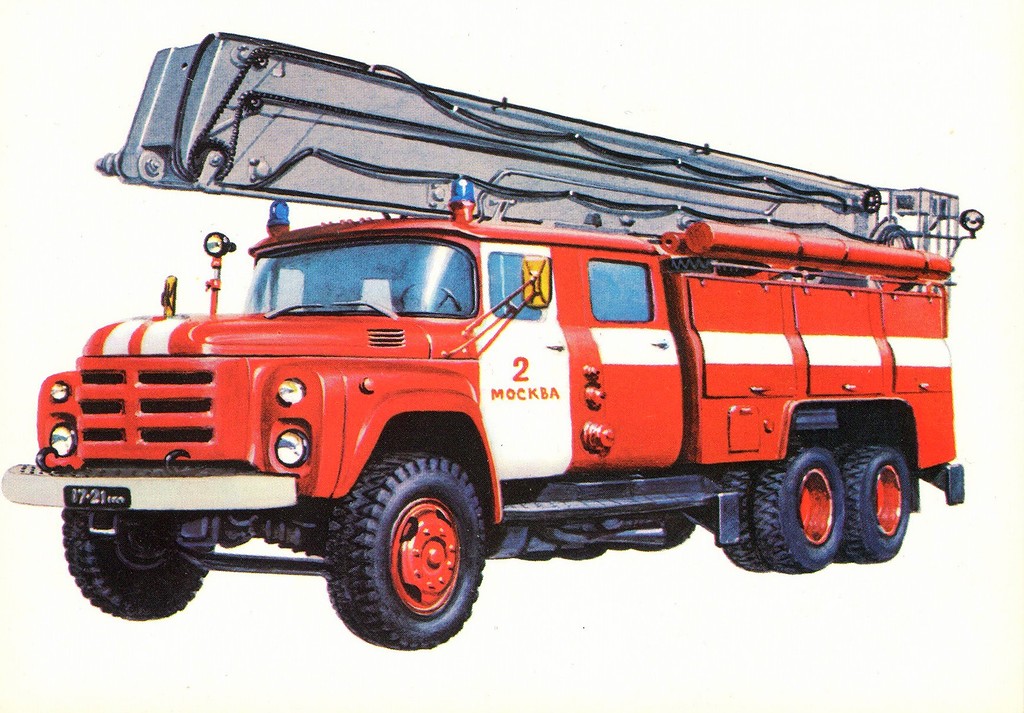

Зил 130

Самым распространенным пожарным автомобилем можно по праву считать специализированное транспортное средство на базе модели Зил 130. Стоит отметить, что всего было выпущено и переоборудовано различными инженерными предприятиями порядка 10 вариантов этих автомобилей.

Наиболее популярной была модель пожарного автомобиля Зил 130 АЦ 40 – 63Б.

Это транспортное средство предназначалось для доставки к месту тушения пожара расчета, специальных средств, а также дополнительного оборудования для оперативной локализации и устранения возгорания.

В качестве основного вещества, которое применялось для тушения пожаров выступала либо вода, либо воздушно-механическое пенное вещество.

Описываемые автомобили оснащались вместительной цистерной, объем которой составляет 2360 литров, а также дополнительным баком, в который наполнялся пенообразователь в объеме 170 литров при общей массе в 187 кг.

Кабина, в которой размещается пожарный расчет, собрана в виде цельнометаллической конструкции и имеет два ряда посадочных мест. Четыре двери кабины обеспечивают быстрый выход пожарных из автомобиля. На крыше предусмотрены пеналы, где располагаются всасывающие рукава.

С каждой стороны кузова находятся металлические отсеки для размещения в них различных специализированных аксессуаров и оборудования. Кроме того, описываемый автомобиль оснащен центробежным насосом для тушения пожаров модели ПН 40УА. Насос расположен в задней части автомобиля и имеет одноступенчатый механизм работы.

Силовой агрегат у этой модели ЗИЛа оснащен 8 цилиндрами, четырехтактный с системой жидкого охлаждения. Номинальная задекларированная мощность силового агрегата этого автомобиля составляет 110 кВт.

Шасси автомобиля отличается повышенным уровнем надежности и выполнено в виде лонжеронной рамы. Сами лонжероны изготавливаются из низколегированной стали марки 30Т. Лонжероны усилены специальными вставками, которые обеспечивают целостность общей несущей конструкции при полной загруженности автомобиля.

Подвеска этой пожарной машины полностью зависима и предусматривает наличие рессор и телескопических амортизаторов. Двускатная комплектация задних колес пожарной машины Зил 130 обеспечивает устойчивое положение автомобиля и высокий уровень проходимости. Кроме этого, при использовании этого транспортного средства в сельской местности допускается установка на ведущую ось арочных шин.

Такая модернизация позволяет оперативно пребывать к месту тушения пожаров по дорогам с различным качеством и структурой поверхности. Также в подобных условиях допускается установка специальной лебедки на передний бампер автомобиля.

Механизм рулевого управления предусматривает наличие гидроусилителя. В качестве привода используется ременное соединение с коленчатым валом силового агрегата автомобиля. Тормозной механизм имеет конструкцию барабанного типа с двумя внутренними колодками для каждой из ступиц.

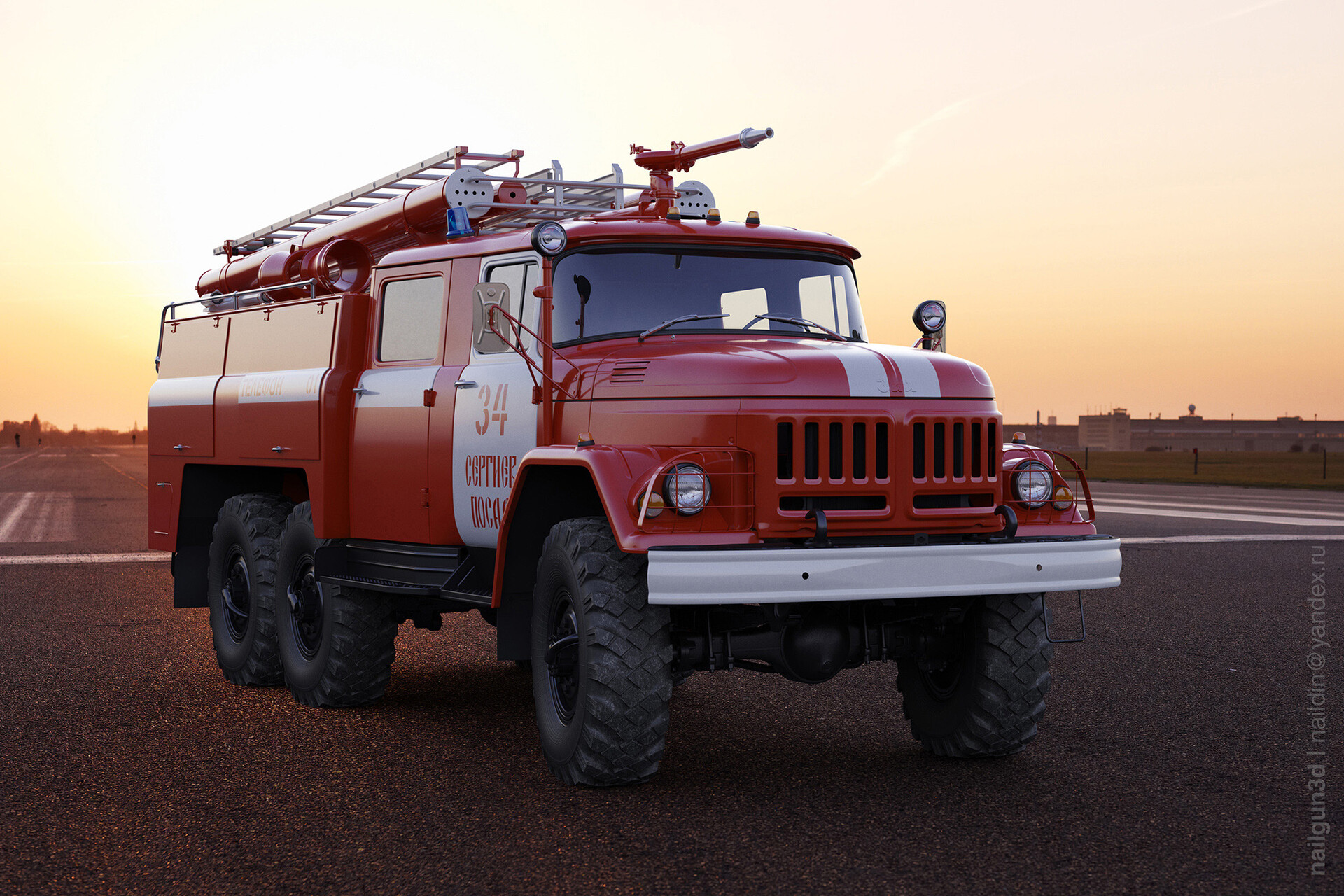

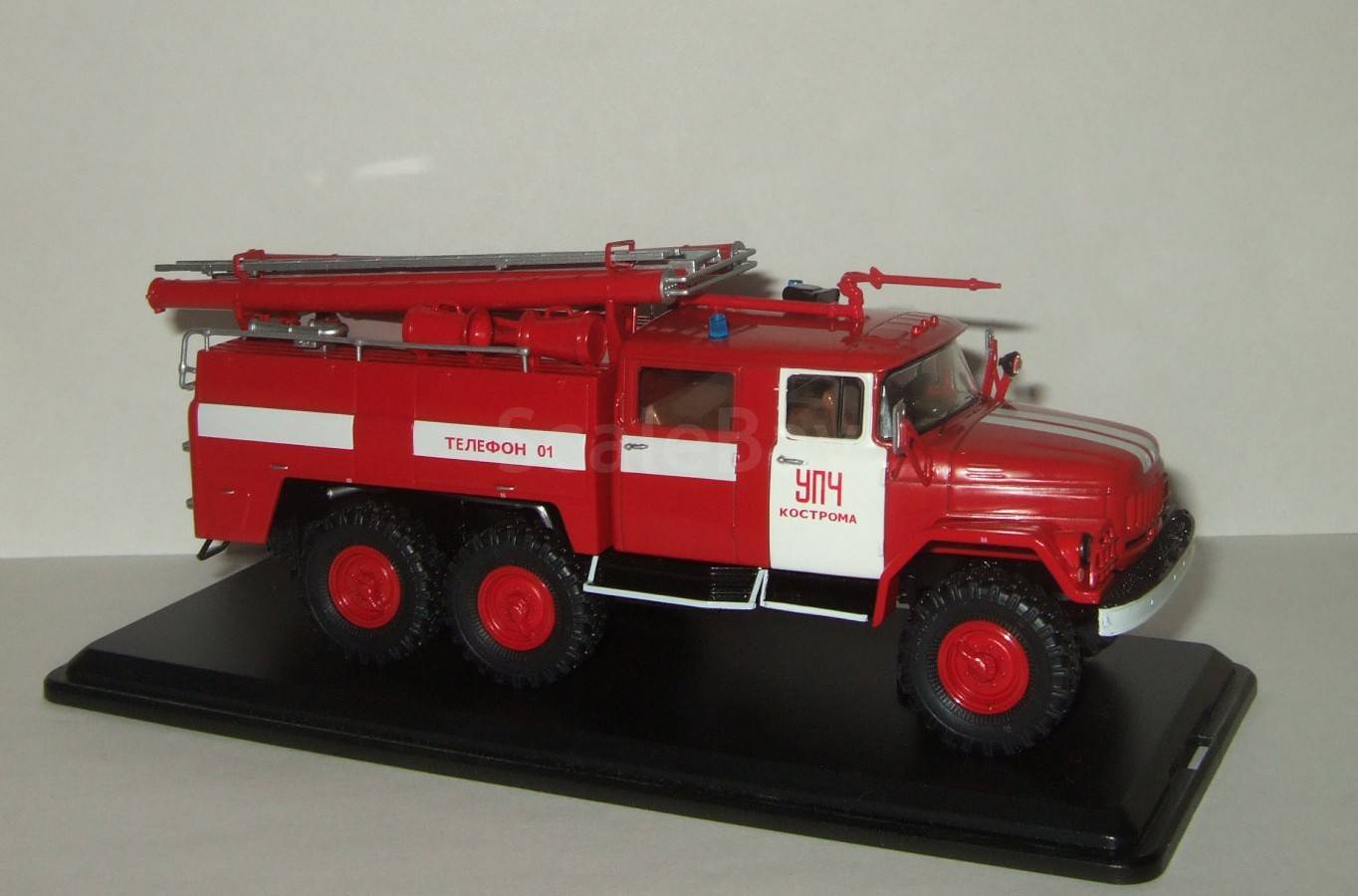

Зил 131

Пожарный автомобиль на базе грузового Зил 131 также считается одной из наиболее популярных и востребованных пожарных машин. Впервые эта модель была разработана в 1968 году, а серийный выпуск осуществлялся в промежуток с 1970 по 1984 год. Пожарные машины на базе Зил 131 выпускались в двух исполнениях модель 137 и модель 137А.

За весь период выпуска автомобили подвергались множеству модернизаций и усовершенствований, которые имели не только внешние отличительные черты при сравнении различных машин, но и в значительной степени улучшали эксплуатационные и операционные качества оборудования и автомобилей в целом.

Помимо тушения пожаров водой также предусмотрена возможность использования специальной пены. Цистерна для воды отличалась внушительной вместительностью, которая составляла 2400 литров.

Отдельный независимый бак для пены имеет меньший объем в отличие от предыдущей модели ЗИЛа, и составляет 150 литров. Общая масса пожарной модели Зил 131 составляет 11 тонн 50 кг.

Силовой агрегат у описываемой модели обладает мощностью в 150 л.с. или 110 кВт. Такие данные позволяют разгоняться автомобилю до максимального скоростного показателя в 80 км/ч. Расход топлива при этом составляет около 40 литров на каждые 100 км пробега.

Автомобиль оборудован уникальной системой подогрева воды, которая находится в основной цистерне . Это возможно благодаря работе системы частичного подогрева выхлопными газами. Колесная база насчитывает шесть односкатных колес, каждое из которых является ведущим.

Габаритные показатели следующие:

общая высота пожарной машины Зил 131 составляет 2950 мм;
длина – 7640 мм;
ширина — 2550 мм.

При этом показатель высоты автомобиля отмечен без учета полных цистерн и баков, а также экипажа пожарной машины. Вместе с водителем кабина машины рассчитана на экипаж в количестве 7 человек.

Лафетный ствол, установленный на автомобиле, обеспечивает дальность водяной струи в 60 метров и пенной до 50 метров, при этом управление лафетным стволом осуществляется в ручном режиме. Конструкция лафетного ствола предусматривает возможность его поворота в диапазоне от -20 до + 90 градусов по вертикальной плоскости.

В изначальной комплектации описываемые пожарные автомобили комплектовались пожарными насосами марки ПН 40У. Кроме того, предусмотрена система пеносмесителя – ПС5.

Пожарный Зил 131 подвергались модернизациям и улучшениям. Так в процессе эксплуатации этих автомобилей выявлялись множество недостатков и просчетов в конструкции.

В качестве примера можно привести недостаточную жесткость волнорезов внутри рабочей цистерны или качество и принцип крепления цистерны к раме автомобиля. Во многих случаях последний недостаток являлся причиной нарушения геометрии цистерны с последующей разгерметизацией и течью.

Источник: https://ProtivPozhara.com/oborudovanie/transport/pozharnyj-avtomobil-zil

Пожарная машина

Автоцистерна пожарная (пожарная машина АЦ-40) предназначена для тушения пожаров и служит для доставки к месту пожара боевого расчета, пожарно-технического вооружения, воды, пенообразователя, подачи на очаг пожара воды из цистерны, открытого водоема или водопроводной сети (гидранта). Подачи на очаг пожара воздушно-механической пены с использованием заправленного в пенный бак пенообразователя или с забором его из постороннего резервуара.

Пожарная машина ЗИЛ-131, может быть использована в различных климатических условиях с колебанием температуры воздуха от минус 40 до плюс 40ºС.

Состав и устройство пожарной машины (пожарной автоцистерны)

Автоцистерна состоит из следующих основных составных частей:

системы дополнительного охлаждения;

выхлопной и вакуумной системы;

системы управления двигателем и вакуумным струйным насосом;

бака для пенообразователя;

дополнительного электрооборудования;

Рисунок 1 (Габаритная схема пожарной машины АЦ.)

На рисунке 1 представлен общий вид пожарной автоцистерны.

На шасси в ложементах закреплена цистерна для воды, а на консольных кронштейнах ложементов закреплены кузова.

Автоцистерна пожарная оборудована семиместной цельнометаллической кабиной.

В задней части автоцистерны, за цистерной, на надрамнике крепится пожарный насос, привод которого осуществляется посредством карданных валов от коробки отбора мощности, установленной на коробке передач шасси.

В насосном отсеке установлен бак для пенообразователя. Автоцистерна пожарная, оборудована системой управления насосной установки, расположенной в насосном отсеке, приборами, контролирующими работу насоса при тушении пожара.

Автоцистерна пожарная оборудована дополнительным электрооборудованием, обеспечивающим сигнализацию и освещение. Пожарное оборудование размещено в отсеках кузова, кабине и на крыше кузова.

Тушение пожара осуществляется водой и пеной, подаваемой через стволы и генераторы, подсоединяемые рукавными линиями к напорным патрубкам насоса.

Технические характеристики пожарной машины:

Наименование параметра	Значение
Шасси автомобиля	АМУР 531320 (или ЗИЛ-131)
Габаритные размеры, не более, мм:
— длина	7500
— ширина	2500
— высота в состоянии поставки	3500
Масса (с полной заправкой топливом, водой, пенообразователем,комплектацией, боевым расчетом), не более, кг	11200
Распределение полной массы, не более, кг:	3200
— на переднюю ось	8000
— на заднюю тележку
Масса автоцистерны в состоянии поставки, не более, кг	8330
Углы свеса при полной массе, рад(градус):
— передний	0,45(26)
— задний	0,26(15)
Число мест для боевого расчет а (включая место водителя), чел.	7
Время непрерывной работы автоцистерны при подаче насоса 0,04м3/с (40л/с), давлении (0,9±0,05)МПа ,геометрической высоте всасывания 3,5м (с дозаправкой топливом),не менее, ч:	6
Максимальная скорость движения с полной нагрузкой по дорогамс твердым покрытием, км/ч	80
Коробка отбора мощности:
— тип	механическая, одноступенчатая
— место расположения	на верхнем фланце коробки передач
— передаточное отношение	1:0,85
Насос пожарный:
— тип	центробежный, одноступенчатый НПЦ-40/100-Р-Р-У2
— подача при номинальной частоте вращения вала 45с (2700об/мин), давлении (0,9±0,05)МПа , геометрической высоте всасывания 3,5м, л/с(м /с):	40 (0,04)
— место установки	насосный отсек в задней части кузова
Дозатор пенообразователя:
— тип	Водоструйный инжектор
— диапазон дозирования пенообразователя при давлении на входев насос не более 0,25МПа (2,5 кгс/см2) и на выходе из насоса неменее 0,8МПа (8 кгс/см2), л/с	В пределах от 0,24 до 0,36 накаждый генератор ГПС-600
Агрегат всасывающий:
— тип	газоструйный эжектор
— максимальная геометрическая высота всасывания, м	7,5
— время заполнения насоса водой (при высоте всасывания 7,5м,всасывающем рукаве Ø125мм, длиной 8м), сек	40
Ствол лафетный:
— марка	СЛК-П20
— расход воды при работе лафетного стволас насадкой Ø28мм, л/с (м /с)	20 (0,02)
— рабочее давление перед лафетным стволом,не менее, МПа (кгс/см2)	0,6 (6)
— дальность струи при подаче лафетным стволом, не менее, м	50
— кратность пены при выходе из ствола, не менее
Гидроэлеватор:
— тип	Водоструйный эжектор
— производительность, л/мин	600
— рабочее давление, МПа (кгс/см2)	от 0,2 до 1,0 (от 2,0 до 10)
Сигнал звуковой
— тип	СГУ-20 электрический
Вместимость сосудов
— цистерна для воды, не менее, м (л)	2,5 (2500)
— бак для пенообразователя, не менее, м (л)	0,15(150)
Кабина и кузов:
— кабина	Закрытая,цельнометаллическая,двойная
— кузова (левый и правый)	Закрытый,цельнометаллический,двери глухиепо две с каждой стороны
Электрооборудование дополнительное:
— система проводки	Однопроводная,отрицательные клеммыисточников токасоединенные с корпусом(массой автомобиля)
— напряжение в сети, В	12

Таблица 1

Источник: http://spec-avtoteh. ru/index.php/pozharnayamenu.html

АА-40(131)-139

С появлением автомобиля повышенной проходимостиЗиЛ-131 возникла необходимость в созданиипожарного автомобиля на его базе.

Во второй половине 60-х годов ОКБ-8в Прилуках приступило к разработке сразу трёх унифицированных междусобой автомобилей: обычной автоцистерны ПМЗ-137, автоцистерны длясеверных районов ПМЗ-138 и аэродромного автомобиля ПМЗ-139.

Для упрощенияпроизводства конструкцию было решено сделать аналогичной пожарнойавтоцистерне ПМЗ-63 на шасси ЗиЛ-130. От ПМЗ-63 были заимствованыдвойная кабина, насос, рукавные пеналы. Кузов был доработан с учётомналичия у базового шасси двух задних мостов вместо одного.

Опытные образцы успешно прошли испытания и были рекомендованыв производство. Освоить одновременно все три машины Прилукскому заводу»Пожмашина» оказалось не под силу.

Первым в производство в 1969 годубыл запущен аэродромный автомобиль, так как такой техники остро нехватало для развивающейся сети аэродромов. Его разработка осуществляласьколлективом конструкторов под руководством Г.С.Бурдмана.

В соотвествиис новой системой обозначений автомобиль стал именоваться АА-40(131)-139.Производство автоцистерны АЦ-40(131)-137 было освоено в 1970 году,а северной автоцистерны АЦС-40(131)-42Б — в 1971 году.

Стартовый пожарный автомобиль АА-40(131)-139 применяется принесении службы на стартовой полосе аэродрома для тушения пожаравоздушных судов и эвакуации пассажиров и экипажа из аварийной зоны.Может использоваться в различных климатических зонах с температуройвоздуха от -35 до +35°C.

Кузов АА-40(131)-139 представлял собой две тумбы вдоль цистерныдля воды (2100 л). В задней части устанавливался насос ПН-40 (с 1973года ПН-40У) и бак для пенообразователя на 150 л.

Привод насосаосуществлялся от коробки отбора мощности, которая позволяет включатьнасос как на стоянке, так и при движении на I или II передаче. Дляобеспечения теплового режима двигателя при длительной работе насосаимеется дополнительная система охлаждения.

В целях предотвращениязамерзания воды в зимнее время цистерна покрыта войлоком и оборудованаэлектрической системой обогрева. Кроме того, цистерна и насосноеотделение могут дополнительно обогреваться выхлопными газами двигателя.

После опорожнения цистерны вода может подаваться насосом из водопроводнойсети или водоёма. Сзади стандартной кабины ЗиЛ-131 привариваласьчетырёхместная кабина боевого расчёта. На крыше кабины монтировалсястационарный лафетный ствол ПЛС-П20, управление которым осуществлялосьиз кабины через люк.

Для удобства работы оператора-ствольщика спинкасиденья в задней кабине откидывалась и образовывала площадку. На крышетакже монтировался пульт управления насосной установкой. Для подачипены имелся ещё один ствол, который мог устанавливаться вместо водяного.

От АЦ-40(131)-137 аэродромный автомобиль отличает уменьшенный на300 л объём цистерны для воды, наличие установок тушения бромэтиловымисоставами (стационарная СЖБ-150 и переносная СЖБ-50), дисковойбензопилы ПДС-400 для вырезания проёма в фюзеляже самолёта и 3пеногенераторов ГПС-200 под передним бампером для создания пенополосы.

Серийное проиводство АА-40(131)-139 продолжалось до 1987 года,когда на смену ему пришёл пожарный автомобиль АА-40(43101)-189на шасси КамАЗ-43101.

Технические харктеристики

Габариты, мм:длинаширинавысота	725024402855
База, мм	3350+1250
Колея, мм	1820
Дорожный просвет, мм	330/355
Радиус поворота, м	10,2
Масса с полной нагрузкой, кг	11000
Двигатель:типчисло цилиндроврабочий объём, см2степень сжатиямощность, л.с.	ЗиЛ-131859966,5150
Число передач	5×2
Колёсная формула	6×6
Размер шин	12,00-20″
Запас топлива, л	150
Скорость максимальная, км/ч	80
Запас огнегасящей жидкости, м3	2,1
Производительность насоса, л/с	40
Боевой расчёт, чел.	7
Средний расход топлива на привод насоса, л/ч	23

Литература

Говоруха А. Красный мундир «стотридцатьпервого» // Автомобильный моделизм. — 2003. — №1. — С. 9-13.
Пожарная техника / Под ред. М.Д.Безбородько. — Изд. 2-е, перераб. и доп. — М.: ВПИТШ, 1989. — С. 138-145.
Тимирязев О. АА-40(131) мод. 139 (СССР) // Биржа плюс авто. — 2003. — 23 мая.
Яковенко Ю.Ф. Современные пожарные автомобили. — М.: Стройиздат, 1988. — С. 249-254.

Устройство АЦ-40(131)-137А и отличительные особенности в сравнении с АЦ-40(130)-63Б.

Базовые шасси — ЗИЛ-131.

2. Двигатель с измененной системой выпуска газов дополнительного охлаждения.

3. Кабина водителя и боевого расчета.

4. Кузов с отсеками.

5. Цистерна для воды (Vв=2400л).

6. Бак для пенообразователя (Vп.о.=170л).

7. Насосная утановка:

Центробежный насос ПН-40УВ;

Пеносмеситель ПС-5;

Вакуумная система – ГВА;

дополнительная трансмиссия на пожарный автомобиль с удленным карданным

валом и КОМ-68Б.

Водопенные коммуникации.

8. Дополнительные системы.

Отличия:

Ац-40(131)-137а ац-40(130)-63б

ЗИЛ – 131 ЗИЛ – 130

Vв=2400лVв=2360л

Vп.о.=170лVп.о.=150л

Теплообм. на дв. и Теплообм. на дв.

орошение топл. бака

Дист.упр. клапанами Ручное

Дистанционное управление клапанами водопенных коммуникации.

Дистанционное управление клапанами водопенных коммуникации предназначено для осуществления подачи огнетушащих средств через лафетный ствол в движении.

Пневмосистема управления состоит:

Калонка управления

Клапана: ДУ-32,ДУ-80(2шт),распределительный.

Разобщительный кран.

— ограничительный клапан

Рессивер тормозной системы

Гидрозамедлитель

Пневмовентиль Ду-32

Ду-32 предназначен для дистанционного (ручного) открывания линии с пенобака.

Устройство : 1- корпус; 2- золотник; 3- кольцо; 4- штуцер; 5- поршень; 6- маховик; 7- шпиндель; 8- пружина; 9- цилиндр; 10- кольцо; 11- шток.

Пневмовентиль Ду-80

Ду-80 предназначен для дистанционного (ручного) открывания линии из цистерны в насос.

Устройство : 1- корпус; 2- штуцер; 3,4- кольцо; 5- поршень; 6- цилиндр; 7- маховик; 8- крышка; 9- пружина; 10- шпиндель; 11- шток; 12- золотник.

Пневмовентиль Ду-80

Ду-80 предназначен для дистанционного (ручного) заполнения водой цистерны и подачи огнетушащего вещества к лафетному стволу.

Устройство : 1- маховик; 2- шпиндель; 3 — крышка;,4- пружина; 5, 9- гайка; 6- цилиндр; 7, 10- кольцо; 8- поршень; 11- проставка; 12- пробка; 13- шток; 14- золотник; 15- корпус коллектора насоса.

Чтобы избежать гидравлического удара на насосе управление пневмовентилем осуществляется черезгидрозамедлитель.

Устройство: 1- трубопровод; 2- золотник; 3- пружина; 4- седло; 5- обратный клапан в сборе; 6- щуп; 7- контргайка; 8- перегородка; 9- корпус; 10- пробка; 11- бачок масляный.

Распределительный клапан предназначен для подачи воды в цистерну или на лафетный ствол.

Устройство: 1- патрубок; 2,4- седло; 3- заслонка; 5- корпус; 6- манжета; 7- гайка; 8- цилиндр; 9- кольцо уплотнительное; 10- диск; 11- крышка; 12- пробка; 13- масленка.

Колонка управления с золотниками установлена в кабине боевого расчета для управления клапанами Ду-32, Ду-80 и распределительным, с целью подачи воды или ВМП через лафетный ствол, как в стационарном режиме так и при движении.

Разобщительный кран предназначен для отключения пневмосистемы управления клапанами (находится за сиденьем командира отделения).

Ограничительный клапан предназначен для поддержания необходимого давления в пневмосистеме тормозов (при не герметичности системы управления клапанами).

Схема водопенных коммуникаций.

Особенности эксплуатации пневмосистемы:

давление в пневмосистеме тормозов не менее 5,5 атмосфер

предварительная подготовка Ду-32 иДу-80 (выбор свободного хода)

возможность ручного управления за исключением распределительного клапана

особое внимание при техническом обслуживании уделять герметичности коммуникаций.

: её видели и помнят все, да и на дорогах эти автомобили до сих пор встречаются — модель 137А до сих пор стоит на боевом дежурстве во многих частях. SSM изготовили эту модель летом 2014 года и единственная «жизненная» окраска «Казань» моментально, чуть ли не за полчаса разлетелась по коллекциям, несмотря на множество мелких недочётов, среди которых и отсутствующий фаркоп, и забытая расшивка по левому борту кабины, и множество неверно окрашенных деталей. Неделю назад в продаже появился дополнительный тираж АЦ-40 (131) 137А, хотя точнее его назвать изданием исправленным и дополненным. Дополненным в том числе и новыми недочётами.

Прилукский завод выпустил установочную партию АЦ-40(131)-137 в 1969 году, а незначительно модернизированная машина с индексом 137А появилась в 1983-м. Судя по отсутствию ручек управления лафетным стволом, люка и прямому трубопроводу к стволу, костромские товарищи изготовили модель именно такого автомобиля, хотя производитель не уточняет, что сделал — АЦ-40(131) и всё тут.

Модель «Кострома» в сравнении с вариантом по имени «Казань» претерпела ряд мелких изменений в окраске, приблизивших машину к реальности — опоры под подножками стали серебристыми, откидывающие подножки — чёрными, появился фаркоп. В итоге вид сзади у машины значительно улучшился. Номерными же знаками модель почему-то обделили и заднюю фару не установили.

Завидуйте, владельцы прошлогодних раритетов — фаркоп!

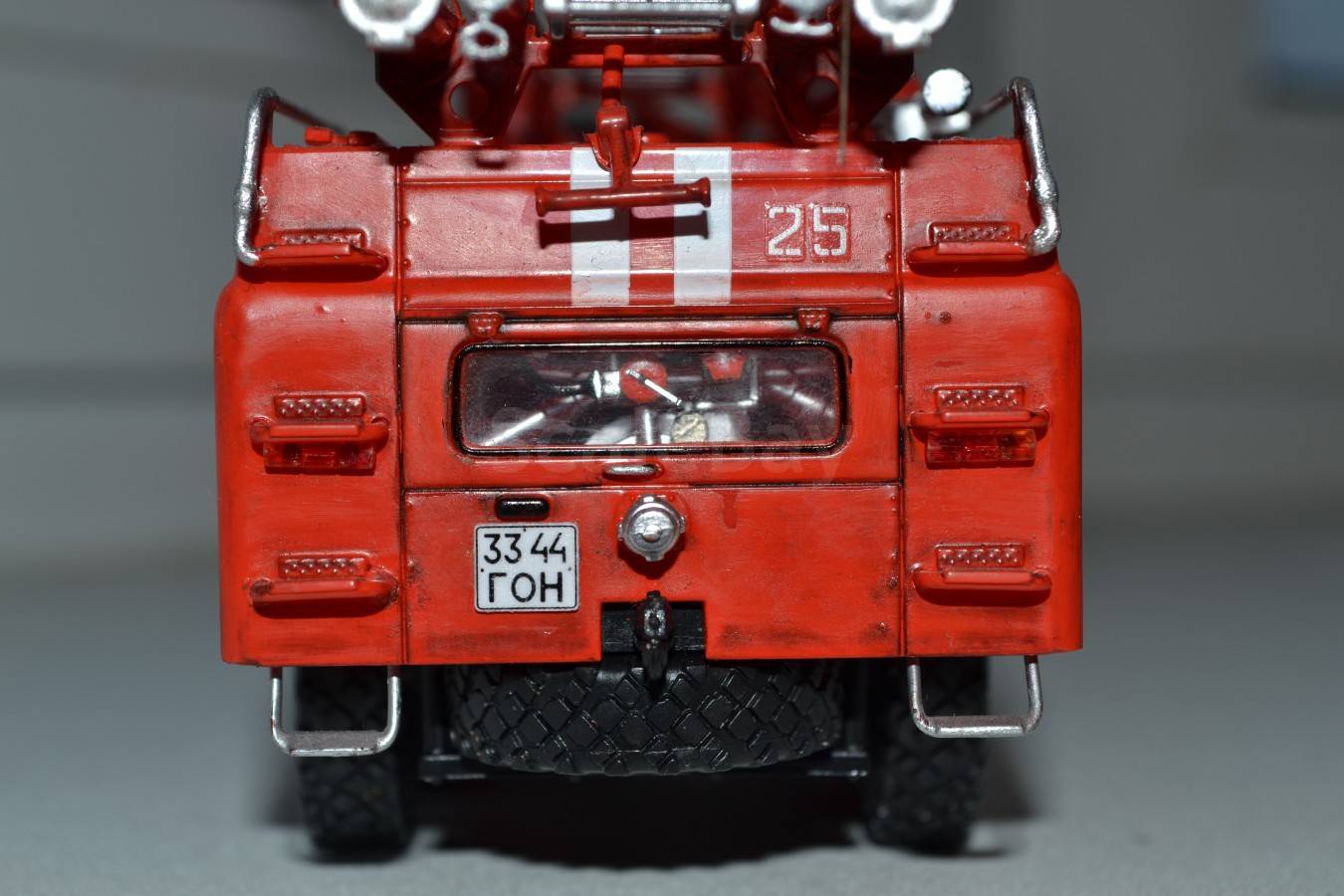

Модель автомобиля: 1984 АЦ-40(131)-137А УПЧ Кострома
Наименование модели: АЦ-40(131) Кострома
Производитель: Start Scale Models
Дата выпуска: 17 сентября 2014 года
Каталожный номер: SSM1139
Серия: —
Тираж: нет данных
Краткое мнение: исправленное и дополненное
Субъективная оценка: 9/10

Резервная копия записи находится здесь:

Основным средством при выполнении пожарно-спасательных работ служат специализированные автомобили. В СССР подобную технику создавали на базе грузовых автомобилей. Самыми массовыми были шасси ЗИЛ, КамАЗ и УрАЛ. В сельской местности чаще использовались более дешевые и простые пожарные машины на базе грузовиков ГАЗ.

Общие сведения

Многие годы завод ЗИЛ являлся крупнейшим производителем грузовых автомобилей в СССР. Завод выпускал два типа грузовиков — ЗИЛ-130 с задним приводом и ЗИЛ-131 с полным приводом. Именно эти два шасси чаще всего использовали для создания спецтехники.

Следует отметить, что шасси с задним приводом использовалось для постройки машин-цистерн, а более устойчивое и универсальное шасси с полным приводом — для выдвижных автомобильных лестниц.

Пожарные автоцистерны предназначены не только для тушения очагов пожара в различных условиях, но и служат для доставки пожарного расчета. На борту машины имеется запас воды и пенообразователя, а также насосная установка с возможностью подачи воды из открытых водоёмов.

Автомобили-цистерны АЦ30(130)63

Первый вариант пожарной машины на новом шасси ЗИЛ-130 появился в серийном производстве с осени 1965 года. Разработку и производство машины под обозначением ПМЗ 63 вел Прилукский завод противопожарного оборудования. Через некоторое время, в соответствии с новой системой обозначений, машину переименовали в АЦ30(130)63. В индексе машины буквы АЦ обозначали автоцистерну, 30 — мощность установленного насоса в литрах в секунду, 130 — тип базового шасси и 63 — тип модели. Впоследствии к производству машин с таким же обозначением приступили заводы в Орехово и Лосино-Петровском.

Боевой расчет машины состоял из семи человек, в их число входил и водитель. Перевозимый запас воды в цистерне — 2100 литров, запас пенообразующего состава — 150 литров. Автоцистерны комплектовались переносной мотопомпой МП 800А, трехколенной лестницей и прочим оборудованием. Напор воды обеспечивался с помощью насоса модели ПН 30КФ мощностью 30 л/сек., однако встречаются машины поздних выпусков с насосом мощностью 40 л/сек. Таким был вариант АЦ30(130)63А, который оснащался 40-литровым насосом ПН 40У с увеличенной производительностью (именно об этом говорила литера «А» в обозначении модели). Завод в Прилуках ставил такой насос на весь ассортимент выпускаемой продукции с конца 60-х. Дальность сплошной струи воды достигала 100 метров, при использовании лафета она сокращалась до 60 метров.

Привод насоса осуществлялся карданным валом от коробки отбора мощности. Число оборотов двигателя пожарного ЗИЛа могло регулироваться из насосного отделения.

Автомобили-цистерны АЦ30(130)63Б

Через некоторое время в производство пошла машина АЦ40(130)63Б, имевшая новое шасси, кабину и цистерну увеличенной до 2360 литров емкости. Емкость бака для пенообразователя составляла 170 литров. Новый пожарный ЗИЛ лишился накладных крыльев на задних арках колес. Заметно изменилась конфигурация кормы машины — если предыдущая версия имела приподнятую заднюю часть, то у новой машины ее спрямили. Патрубки систем пожаротушения убрали внутрь кузова, доступ к ним осуществлялся через лючки. Карбюраторный 150-сильный двигатель позволял разгонять почти десятитонную машину до скорости 90 км/час.

Пожарные ЗИЛы модели 63Б могли оснащаться как старой, так и новой облицовкой радиатора. Четкой временной границы перехода типов облицовки не существует.

Другие версии машин на базе ЗИЛа-130

Кроме автоцистерн существовали другие версии пожарных ЗИЛов-130. Среди них можно выделить автомобили газодымозащитной службы АГ-12(130)-ПМ-198 и установки порошкового тушения АП 2. Такие машины использовались в пожарных частях крупных городов до середины 90-х.

Еще один тип пожарных автомобилей ЗИЛ — автонасосы. Самым распространенным был насос АН30(130)64А, который начал выпускаться в середине 60-х годов под обозначением ПМЗ-64А. Машины не имели цистерны для воды, запас пенообразующего состава составлял 500 литров. В комплект машины входила трехколенная лестница, кислородные баллоны и другие средства пожаротушения.

Автолестница АЛ30(131)Л21

Одними из самых распространенных пожарных ЗИЛов-131 стали автолестницы. Поворотное основание лестницы устанавливалось над задней тележкой шасси. Устойчивость машины обеспечивали четыре аутригера по углам платформы. Привод поворота и раздвижения лестницы осуществлялся от коробки отбора мощности. Для управления лестницей служили рычаги на пульте, расположенном вместе с сидением оператора на поворотном основании. С противоположной стороны на основании крепилось запасное колесо.

Машина АЛ30(131)Л21 производилась в городе Торжке с 1968 по 1983 год. Выпуск продолжался и позднее, но уже под обозначением АЛ30(131)506. Основным отличием стало удлинение колен лестницы на 300 мм. Машины выпуска до 1983 года имели пульт управления с тремя рычагами, после модернизации рычагов стало четыре.

Максимальный вылет лестницы до 30 метров позволяет осуществлять тушение в девятиэтажных зданиях. На её секциях установлены три разнонаправленных прожектора подсветки. В сложенном состоянии она может использоваться в качестве стрелы подъёмного крана. В комплектацию машины входили дополнительные штурмовые лестницы.

Автолестница АЛ30(131)506Д

Модернизированный вариант лестницы на базе пожарного ЗИЛа-131. Основные изменения коснулись узлов поворотной части, гидравлических механизмов и органов управления. Для повышения устойчивости машина оснащена системой блокировки рессор. Механизм состоит из гидроцилиндра и троса, который при натяжении блокирует рессору задней тележки.

В гидропривод машины входят коробка отбора мощности, насос и фильтры рабочей жидкости, аппаратура управления, магистральные трубопроводы и масляный бак. Автомобиль оснащен дублирующим аварийным приводом лестницы.

Пожарный ЗИЛ считается самым распространенным и эффективным автомобилем в отечественных автопарках МЧС. Он быстро передвигается, перевозит специализированные приспособления, необходимые для ликвидации пожаров. По сравнению с другими марками грузовиков быстрого реагирования машина на шасси ЗИЛ неприхотлива в обслуживании, удобна в эксплуатации, адаптирована к разным условиям, отличается хорошей проходимостью и маневренностью на сложных участках при относительном минимуме пространства.

Конструкция

В устройство пожарной машины входят шасси ЗИЛ и пожарные надстройки с таким оборудованием:

салон для боевого расчета;
насосы;
автомобильные лестницы;
резервуары для огнетушительных материалов;
отделения для пожарно-технического вооружения (ПТВ).

На платформе в ложементах прикрепляется цистерна для жидкости, на консолях кронштейна — кузов. В цельной металлической кабине предусмотрено 7 мест для бойцов и водителя. Позади цистерны на надрамнике встроен пожарный насос. Механизм приводится в действие карданными валами от КОМ на коробке передач.

Пожарная установка состоит из насоса, коллектора, пеносмесителя и напорных задвижек. В отсеке имеется бак для пенообразования. Автоцистерна укомплектована дополнительным электрическим оборудованием для освещения и сигнализации.

ЗИЛ-130

Чаще всего встречается автоцистерна АЦ-40-63Б на базе ЗИЛ-130 — модернизированная версия АЦ-30(130)-63А. По сравнению с предыдущей моделью емкости цистерны и пенобака увеличились, кузов стал более широким, не устанавливались декоративные накладки на колесных арках, напорные патрубки спрятаны внутрь и закрыты лючками.

В процессе серийного производства цистерн постоянно вводились конструкционные изменения. Так, сначала в машинах имелась «низкая юбка», которая формировала колесную арку. С конца 80-х на дверь насосного отсека не устанавливалось окно, затем задняя стенка была выпрямлена и более не изгибалась.

Конструкционные особенности современной пожарной машины АЦ-40-63Б следующие:

2-рядная 4-дверная кабина с панорамным ветровым стеклом;
цистерна для воды — 2360 л и бак для пены на 170 л;
стальной кузов с отделениями для ПТВ и пеналами для всасывающих рукавов;
одноуровневый центробежный насос ПН-40УА заднего положения или одноступенчатый нормального давления насос НЦПН-40/100;
крепление для катушки рукавов РК-4А.

Для увеличения проходимости на ведущий мост машины устанавливаются арочные шины, на бампер — лебедка.

ЗИЛ-131

АЦ-40(131)-137 имеет такую конструкцию:

улучшенная 2-рядная 4-дверная кабина с большими прямоугольными окнами в дверях;
наличие установки подогрева воды в цистерне выхлопными газами;
бензиновый карбюраторный двигатель А-76;
центробежный одноступенчатый пожарный насос ПН-40УВ;
водоструйный эжекторного типа пеносмеситель ПС-5;
газоструйный или воздушный всасывающий механизм;
защитные решетки на окнах в случае массовых беспорядков для разгона толпы.

Технические характеристики пожарной машины АЦ-40-63Б:

Мощность мотора — 110 л. с.
Максимальная скорость езды — 90 км/ч.
Длина напорных рукавов — 348 м.
Площадь тушения пеной средней кратности — 83 м².
Производительность насоса — 40 л/с.
Напор — 100 м.
Число ручных стволов — 6 шт.
Запас напорных рукавов — 18 шт.
Топливный бак — 150 л.
Расход топлива на 100 км — 41,5 л.

Габариты:

длина — 7680 мм;
ширина — 2500 мм;
высота — 2780 мм.

Тактико-технические характеристики ( :

История пожарного автомобиля вагонной компоновки в СССР

Александр Говоруха, Максим Шелепенков, фото из архивов авторов

Трудно найти советский научно-популярный журнал, который во второй половине 1970-х годов не опубликовал бы заметку о пожарных автомобилях вагонной компоновки, разработанных совместно ВНИИ противопожарной обороны, ВНИИ технической эстетики и ОКБ пожарных машин. Намеренно или случайно в заметках опускался еще один участник этих событий – французская фирма Sides. Мы решили восстановить историческую справедливость и рассказать, как все это было…

Впервые о пожарном автомобиле вагонной компоновки заговорили в начале 1970-х, когда перед конструкторами ВНИИПО МВД СССР (г. Балашиха, Московская обл.), ВНИИТЭ (г. Москва) и ОКБ ПМ (г. Прилуки, Украина) было поставлено условие: используя серийные отечественные шасси и агрегаты, построить новый автомобиль. Требовалось существенно увеличить скорость движения пожарного автомобиля, предусмотреть удобство и быстроту посадкивысадки бойцов, снизить время на боевое развертывание и обеспечить оперативность работы при тушении пожара.

Анализ существовавших типов пожарных автомобилей в СССР и за рубежом показал, что компоновка «кабина за двигателем» является существенным недостатком: она снижает маневренность, ухудшает обзорность с места водителя и не позволяет понизить центр тяжести из-за рамной конструкции. Высоко расположенная емкость для воды сказывалась на устойчивости в поворотах, что приводило к общему снижению скорости движения, а съемное пожарное оборудование расположено высоко и не доступно с земли. Для входа-выхода пожарных приходилось делать промежуточные ступеньки, и сидящие в один ряд огнеборцы могли покидать кабину только друг за другом, что увеличивало время боевого развертывания.

Проектным заданием требовалось создать автомобиль «с информативным внешним видом, который является одним из факторов быстрого и безопасного движения на пожар», из-за чего в эскизе машина обрела черты гоночного автомобиля (поисковый эксиз В.И. Арямова)

Решить проблемы за счет оптимизации компоновки и эргономики при условии сохранения шасси стандартного грузовика не получалось. Поэтому пошли ва-банк – решили компоновать пожарную машину «с чистого листа», параллельно разрабатывая для нее новый кузов.

Конструкторы нашли только одно рациональное решение – переход к вагонной компоновке кузова с центральным расположением насосного агрегата. Согласно исследованиям, на автомобилях с задним расположением насоса при быстром развертывании сзади собирается до трех человек экипажа (один запускает насос, двое снимают штурмовые лестницы с всасывающими рукавами). В суете теряются драгоценные секунды. Но мало переместить насос в центр машины, надо обеспечить дистанционное управление им с места водителя.

Для сокращения времени развертывания необходимо быстро высадить экипаж из машины: разместить боевой расчет как можно ниже, а двери сделать широкими. Поскольку несущая рама занимает только небольшую среднюю часть кузова, то часть оборудования и экипаж разместили по бокам от нее, расположив не поперечно в ряд, а продольно по сторонам кузова – лицом друг к другу. Проектом предусматривалось шесть кресел и два дополнительных страпонтена на случай усиления боевого расчета. Пол в отсеке боевого расчета опустили, на сколько позволял клиренс, в результате высота ступени при входе не превышала 450 мм. Габаритная высота оказывалась ниже по сравнению с аналогичным серийным на 350 мм, а центр тяжести снижался на 120 мм.

Для улучшения устойчивости автомобиля и увеличения транспортной скорости цистерну водобака установили как можно ниже, закрепив ее на раме через резинометаллические амортизаторы. Через такие же эластичные амортизаторы системы «текалемит» на раме установили и цельнометаллический каркасно-панельный кузов вагонной компоновки.

При ширине дверного проема 1100 мм два бойца могли выйти из машины одновременно. А чтобы в открытом состоянии двери не выходили за габариты, их сделали ширмовыми, как в автобусе, – их можно открыть заранее при подъезде к объекту тушения. Штурмовые лестницы и всасывающие рукава располагались как можно ниже, а капоты отсеков открывались движением одной (!) руки и не создавали помех в открытом положении. Но и этого пожарному ведомству казалось мало. В МВД настаивали на возможности развертывания автоцистерны уже в пути! Насос для питания водой лафетных стволов, установленных на крыше, должен запускаться прямо в движении, как у современных аэродромных автомобилей быстрого реагирования. Управление стволами осуществлялось на ходу с места командира отделения. Таким образом, в борьбу с огнем машина могла вступать с первых секунд прибытия на пожар. При необходимости она могла на ходу (!) прокладывать 240-метровую магистральную рукавную линию ø110 мм.

Новинка поражала новаторскими конструктивными решениями и стайлингом. Не стоит говорить, что в СССР не было хорошей дизайнерской школы. В стране работал исследовательский институт технической эстетики с очень талантливыми сотрудниками. Дизайну на транспорте в институте придавали особое значение, почти все их автомобильные работы сегодня считаются шедеврами («Такси ВНИИТЭ. Хрущёвка на колесах»). Новый пожарный автомобиль не стал исключением из этого правила.

Композиция обычной пожарной автоцистерны выглядит дробной, зрительно рассеченной на несколько объемов (оперение, кабина, кузов и пеналы на крыше). По мнению дизайнеров и стилистов, такое сегментирование не способствует адекватному восприятию спецмашины в транспортном потоке, а потому новой пожарной цистерне решили придать однообъемную форму, избежав членения кузова на сегменты и достичь композиционной целостности. Форма пожарного автомобиля должна быть динамичной, стремительной, особенно при виде сбоку, и создавать ощущение устойчивости и напора при виде спереди и сзади. Для этого необходимо переднюю часть любого элемента сделать короткой и массивной, а заднюю – длинной и зрительно легкой.

Всякая видимая вертикальная линия нарушает впечатление динамичности, и следовало маскировать вертикальные элементы (например, стекла кабины), чтобы не пропадало чувство динамики. Наклоненные вперед стойки ветрового стекла помимо преимуществ тактического характера придают стайлингу автомобиля впечатление рывка вперед. Взгляните на фотографии автоцистерны и дизайнерские эскизы – разве они диссонируют с этими принципами? В итоге на внешний вид автоцистерны Советский Союз получил патенты и охранные грамоты в ФРГ, Франции, Италии, Англии, Японии.

Проектом было предусмотрено создание целого ряда пожарных автомобилей различного назначения на шасси ЗИЛ-130, ЗИЛ-131, ЗИЛ-133. Это насосно-рукавные АНР и аэродромные автомобили АА, автоцистерны АЦ и машины технической службы АТ.

Первоначальная документация на компоновку и оригинальную внешнюю форму была разработана ВНИИПО и ВНИИТЭ и защищена авторским свидетельством от 28 февраля 1972 года за № 2369. Авторами художественно-конструкторской части проекта были В.И. Арямов, Л.А. Кузьмичёв, А.С. Ольшанецкий, Т.А. Шепелева.

Для оценки эффективности новых компоновочных приемов и технических решений в 1973 г. в ОКБ пожарных машин на Украине был изготовлен прототип пожарной автоцистерны вагонного типа на укороченном самосвальном шасси автомобиля ЗИЛ-130. Автомобиль получил обозначение АЦ-40(130)-163. Но на предприятии машине было присвоено и другое имя «Всё впереди». С апреля 1974 года эта машина начала проходить всесторонние сравнительные испытания во ВНИИПО, по окончании которых государственная комиссия отметила «более высокие тактико-технические и эксплуатационные показатели автоцистерны вагонного типа по сравнению с серийными автоцистернами» и рекомендовала «приступить к рабочему проектированию автоцистерны. .. с целью создания в 1975 г. опытного промышленного образца». «При устранении недостатков, изложенных в протоколе», – заключила комиссия, – «образец способен успешно конкурировать с лучшими зарубежными образцами».

Вскоре в ОКБ пожарных машин изготовили второй опытный образец АЦ-40(130)-163, на котором по возможности постарались учесть выявленные недостатки, но внешне машина практически не отличалась от первого образца.

Отправной точкой в создании пожарной автоцистерны вагонной компоновки на шасси ЗИЛ-131 стал 1975 год. Тогда в Москве состоялась выставка «Пожарная техника-75», участниками которой стали многие именитые европейские производители пожарного оборудования. Среди них на выставке была экспозиция французской фирмы Sides, на стенде которой был представлен аэродромный пожарный автомобиль вагонной компоновки на шасси немецкого вездехода FAUN с колесной формулой 6х6, а основным вооружением «аэродромника» был лафетный ствол с дистанционным управлением. По компоновке и вооружению он был близок к новому проектируемому семейству отечественных пожарных автомобилей. Тем более что опытная цистерна АЦ-40(130)-163 демонстрировалась здесь же.

Техническая характеристика ВМА-30
Базовое шасси	ЗИЛ-131(6х6)
Габаритные размеры, мм	7945х2500х2480
Колесная база, мм	3350+1250
Колея, мм	1820
Полная масса, кг	12 120
Мощность двигателя, л.с.	150 при 3200 мин^–1
Максимальная скорость, км/ч	80
Параметры проходимости: дорожный просвет, мм передний угол свеса, ° задний угол свеса, °	330 25 25
Боевой расчет (включая водителя), чел.	6
Вместимость цистерны, л	2700
Вместимость пенобака, л	250
Тип насосной установки	комбинированная, самовсасывающая
Производительность насоса: ступень высокого давления ступень низкого давления	1,6 л/с при Н=350 мм вод. ст. 50 л/с при Н=100 мм вод. ст.
Расположение насоса	среднее, в салоне расчета
Производительность лафета, л/с: водяной ствол пенный ствол совместная работа стволов	20 20 40
Кратность пены, получаемой из ствола	10
Система управления: насосной установкой лафетными стволами	дистанционная с места водителя с места командира отделения

Близость в конструктивных решениях двух разработчиков из СССР и Франции вылилась в договор с фирмой Sides и ВО «Внештехника». В соответствии с ним предусматривалось изготовление двух опытных образцов автоцистерны во Франции. Для этого на Sides передали два шасси автомобиля ЗИЛ-131, проектную документацию и результаты испытаний опытного образца АЦ-40(130)-163. Финансовые средства выделялись Советским Союзом, учитывая, что эти автомобили впоследствии станут серийной продукцией и будут нести пожарную службу на Олимпийских играх 1980 г. в Москве.

В ходе работ Sides старалась строго придерживаться дизайн-проекта, разработанного ВНИИТЭ, и все же обратилась во французский национальный центр технической эстетики для экспертизы предложенной машины. После тщательного изучения была вынесена резолюция, что технические и эстетические решения в этом автомобиле являются оптимальными. Сборка автоцистерн, получивших по французской классификации обозначение VMA-30 (иногда встречается наименование МА-30), производилась в небольшом французском городке Сен-Назер.

Понадобилось почти два года, прежде чем в 1977 году опытные автомобили были окончательно собраны и переданы на приемочные испытания. В машинах Sides применили ряд новых технических и конструктивных решений, которых не было у образца из Прилук: машину оснастили системой автоматического забора воды и дозировки пенообразователя, системой подачи воды под высоким давлением. При испытаниях было выявлено, что некоторые показатели улучшены по сравнению с проектом – увеличена до 2700 л емкость цистерны, улучшены показатели насосной установки, применена более совершенная система управления лафетным стволом. Для оценки прочностных характеристик и легкости управляемости был осуществлен пробег по дорогам Франции.

Согласно контракту один из автомобилей передали Советскому Союзу, где он сразу оказался в центре внимания специалистов. Большинство было солидарно, что по удобству и комфортабельности новинка намного превосходит серийную технику. В дальнейшем автоцистерна VMA-30 становилась участницей многочисленных выставок в нашей стране, включая выставку промышленной эстетики в Москве.

Поскольку у Sides этот автомобиль получился очень дорогим, то VMA-30 начали рассматривать как экспортный продукт, а АО «Автоэкспорт» даже пыталось собрать на него заказы! Но в Европе сразу признали, что для 12-тонного прототипа технические характеристики неудовлетворительны, а по габаритам он не вписывается в существующий типаж. В результате финансирование в СССР остановили, и дело ограничилось лишь двумя построенными образцами.

Все три пожарные автоцистерны вагонной компоновки несли боевое дежурство на стадионах во время Олимпийских игр в Москве в 1980 году.

После игр одна из АЦ-40(130)-163 оказалась в Днепропетровске, пока в 2000 году ее не порезали на металлолом. Судьба второй машины нам не известна, а вот автоцистерна VMA-30 на шасси ЗИЛ-131 попала в Ленинград, где эксплуатировалась до середины 1990-г., после чего была списана и сохранена питерскими брандмейстерами. Дублер автоцистерны на шасси ЗИЛ-131, оставшийся во Франции, в свое время предлагали приобрести нашей стране, но сделка не состоялась. Автоцистерна долгое время находилась на вооружении французских пожарных, а с 1998 года поступила в экспозицию Музея гражданской войны во французском Бресте.

Пожарный автомобиль ЗИЛ 131 технические характеристики

АЦ-40 (131) модель 137

— пожарная автоцистерна на шасси полноприводного грузового автомобиля ЗИЛ-131 . Предназначена для доставки к месту пожара боевого расчёта из 7 человек, пожарного оборудования, воды и пенообразователя, а также для тушения пожара водой из цистерны, открытого водоёма или водопроводной сети, воздушно-механической пеной с использованием привезённого или забираемого из постороннего резервуара пенообразователя.

Выпускалась Прилукским заводом противопожарного оборудования с по годы (опытный образец собран в 1968 году там же). С 1984 года выпускается модификация АЦ-40 (131) модель 137А, с увеличенным на 100 литров объёмом цистерны и управлением лафетным стволом из кабины. В 1983 году также выпущен опытный образец машины АЦ-40/3 (131) модель 137А-01 с комбинированным насосом ПНК-40/3 с катушкой и стволом высокого давления. В серию эта модификация не пошла.

Тактико-технические характеристики

Пожарный насос:

модель — ПН-40УВ
тип — центробежный одноступенчатый
подача, л/сек — 40
напор, м — 100
частота вращения, об/мин — 2700
контрольная геометрическая высота всасывания, м — 3,5

Пеносмеситель:

тип — водоструйный эжектор
производительность по пене при кратности 10, м³/мин — 4,7; 9,4; 14,1; 18,8; 23,5

Всасывающий аппарат:

тип — газоструйный или воздушный эжектор
наибольшая геометрическая высота всасывания, м — 7
время заполнения насоса водой (при высоте всасывания 7 м, всасывающем рукаве диаметром 125 мм и длиной 8 м), сек — 55 (эжектор), 30 (вакуумный струйный насос)

Сигнал тревоги:

газовая или электрическая сирена

Вместимость, л:

цистерны для воды — 2400 (2500 — мод. 137 А)
бака для пенообразователя — 170

Лафетный ствол:

модель — ПЛС-П20
расход воды, л/сек — 19
кратность пены на выходе из ствола − 6

Распределение массы, кг:

на передний мост — 2980
на заднюю тележку — 8170

Завидуйте, владельцы прошлогодних раритетов — фаркоп!

Модель автомобиля: 1984 АЦ-40(131)-137А УПЧ Кострома Наименование модели: АЦ-40(131) Кострома
Производитель: Start Scale Models Дата выпуска: 17 сентября 2014 года Каталожный номер: SSM1139 Серия:—Тираж: нет данных Краткое мнение: исправленное и дополненное Субъективная оценка: 9/10
Резервная копия записи находится здесь:

Пожарный ЗиЛ и асфальтная болезнь ( 8 фото )

Приятель, несущий службу в пожарной охране, как-то в начале сентября позвонил мне в середине рабочего дня и сообщил, что отправил на почту фотографию автомобиля, который должен меня заинтересовать, и добавил, что участвовал в его доставке в гараж одного из крупных нижегородских промышленных предприятий. Когда я открыл письмо, то увидел вот такой раритет:

Снимок пожарного ЗиЛа-157 был сделан еще до момента транспортировки, и, если память не подводит, то трудился он когда-то в одном из депо в Кстовском районе. Решив, что обязательно надо бы своими глазами взглянуть на «старичка», не стал задерживаться в конторе и в начале седьмого часа вечера четверга отправился на рандеву с раритетом. Однако пока я доехал с Мызы до гаража, пока договорился с охранником на пару снимков, уже начались сумерки, и условия для съемок были, мягко говоря, самые хорошие. Поэтому быстренько отщелкав машину с возможных ракурсов, затем применил к фотографиям фильтр на телефоне. Получилось вот так:

Естественно качество снимков меня не устроило, да и времени на изучение автомобиля было отведено очень короткое, поэтому в ближайший выходной решил снова побывать в этом гараже, чтобы пофотографировать, не торопясь, и пристальнее познакомиться с ЗиЛком. С этого-то и началась история с приключениями, овеянная легким шлейфом шпиономании и авантюризма. В субботу на месте охранника оказалась тетенька, которая наотрез отказалась внимать всем моим доводам и просьбам, раз за разом отсылая меня к директору за разрешением. Перестав пререкаться с ней, объехал на своем велосипеде место стоянки раритета по периметру и обнаружил, что подобраться к машине можно со стороны гаражного массива.

Пристегнув своего двухколесного друга к трубе, заглянул за забор, который в этом месте был чуть выше метра, понял, что отсюда меня охранница у входа не увидит, и ловко перепрыгнул на ту сторону. Правда сделать успел всего один кадр, так как не учел, что на объекте количество собак может быть больше, чем та одна, сидящая на цепи у главных ворот.

Чтобы не испытывать на себе, какова она — боль от собачьего укуса, особенно той псины, которая бежала в мою сторону, появившись вдруг откуда ни возьмись, поспешно ретировался. Но вот когда перемахивал через забор обратно, за что-то зацепился и шмякнулся коленками об асфальт.

По-быстренькому отстегнув велик и отъехав на безопасное расстояние, начал обрабатывать повреждения на ногах при помощи средств из походной аптечки, подаренной во время ночного велопарада. За оставшуюся часть субботы и в воскресение историю о фотоохоте на пожарный ЗиЛ пришлось рассказал раз десять (не меньше), так как все спрашивали, откуда такие детские ранения у взрослого мужика, и каждый раз повествование заходило на ура, но вот от поездок на велосипеде пришлось на время отказаться — до той поры, пока кожа на ногах перебарывала последствия асфальтной болезни.

Материал взят: Тут

Конструкция машин

Наиболее эффективными и востребованными являются такие модели пожарных автомобилей ЗИЛ, как АЦ 2,5/40, 3/40, 3,5/40 и 4/40.

Такая модернизация позволит существенно сократить расходы на обслуживание пожарной техники, при условии монтажа ГБО на специализированных и сертифицированных станциях.

ЗИЛ 130

Самым распространенным пожарным автомобилем можно по праву считать специализированное транспортное средство на базе модели ЗИЛ 130. Стоит отметить, что всего было выпущено и переоборудовано различными инженерными предприятиями порядка 10 вариантов этих автомобилей.

Наиболее популярной была модель пожарного автомобиля ЗИЛ 130 АЦ 40 – 63Б. Это транспортное средство предназначалось для доставки к месту тушения пожара расчета, специальных средств, а также дополнительного оборудования для оперативной локализации и устранения возгорания. В качестве основного вещества, которое применялось для тушения пожаров выступала либо вода, либо воздушно-механическое пенное вещество.

Силовой агрегат у этой модели ЗИЛа оснащен 8 цилиндрами, четырехтактный с системой жидкого охлаждения. Номинальная задекларированная мощность силового агрегата этого автомобиля составляет 110 кВт.

Подвеска этой пожарной машины полностью зависима и предусматривает наличие рессор и телескопических амортизаторов. Двускатная комплектация задних колес пожарной машины ЗИЛ 130 обеспечивает устойчивое положение автомобиля и высокий уровень проходимости. Кроме этого, при использовании этого транспортного средства в сельской местности допускается установка на ведущую ось арочных шин.

Пожарные машины на базе ЗИЛ-157

На шасси легендарного советского многоцелевого грузовика ЗИЛ-157 выпускалось множество разной техники для специальных служб, в особенности – спасательных, так как машина славилась своей проходимостью и могла проехать где угодно.

Сегодня поговорим о пожарных машинах на основе «колуна». Несмотря на то, что выпускались они в 60-х, максимум, до начала 1970-х, некоторые экземпляры состояли в пожарных частях даже до конца 90-х.
