Общая информация
АЦ-40(130)-63Б — Один из наиболее массово выпускавшихся советских пожарных автомобилей. Автоцистерна пожарная АЦ-40(130) модель 63Б предназначена для доставки к месту пожара боевого расчета, средств пожаротушения, пожарно-технического оборудования (ПТO) и служит для тушения пожаров водой и воздушно-механической пеной.
История
АЦ-40(130) модель 63Б является модернизированным вариантом автоцистерны АЦ-30(130) модель 63А. Документацию на неё была разработана в 1977 году, а со второй половины 1978 года, выпуском установочной партии из 20 машин начинается серийный выпуск. До 1982 года обе модели (-63А и -63Б) выпускались параллельно. Причём утверждённый ежегодный план выпуска АЦ-40(130)-63Б всё это время постоянно срывался, и завод компенсировал «недовыпущенные» машины перевыполняя план по старой модификацией АЦ-30(130)-63А.
Только к 1983 году выпуск -63Б удаётся стабилизировать. Далее, на протяжении нескольких лет, рост производства только увеличивался, достигнув во второй половине 1980-х порядка 2000 штук в год. АЦ-40(130)-63Б получила новую увеличенную цистерну объёмом 2350 литров, вместо 2100 л. у модели 63А, и увеличенный пенобак ёмкостью 170 л. вместо 150 л. у -63А. В результате этих изменений надстройка (кузов) стала заметно шире, из-за чего отказались от декоративных накладок на колёсные арки которые ранее устанавливались на модель 63А. Ещё одним заметным отличием модели -63Б от -63А стали напорные патрубки. Теперь их убрали внутрь надстройки и закрыли лючками. За время производства АЦ-40(130)-63Б во внешний вид надстройки вносились изменения, упрощавшие её производство. Машины выпуска 1978-1982 гг. имели так называемую «низкую юбку», образовавшую колёсную арку, от которой потом отказались. С 1990 года задняя стенка стала прямая, без изгиба. С конца 1980-х, периодически выпускались машины без окошка в дверце насосного отсека.
Были изменения и в шасси. Так, с февраля 1984 года, завод ЗИЛ перешёл на выпуск шасси ЗИЛ-130 с так называемой «камазовской» тормозной системой. Но что хорошо для обычного грузовика, стало большой проблемой для пожарной машины. Теперь перед каждым выездом приходилось ждать пока накачается воздух, необходимый для работы тормозной системы. На это уходило несколько минут, в связи чем увеличилось время выезда по тревоге… С 1986 года, в соответствии с ОСТ 37.001-269-83 шасси автомобиля ЗИЛ-130 получают новый индекс ЗИЛ-431412. Но на индексе пожарной цистерны это не отразилось — до второй половины 1990-х она выпускалась с прежним названием АЦ-40(130)-63Б. В сентябре 1992 года завод ЗИЛ прекратил выпуск шасси ЗИЛ-431412. В связи с этим, -63Б выпускавшиеся в середине 1990-х г. базировались на шасси УАМЗ-ЗИЛ-431412 производства Уральского автомоторного завода. Характерной чертой этих машин была кабина ЗИЛ-131 на ходовой части ЗИЛ-130.
Хочу добавить от себя что ЗИЛ сейчас выпускается в Мексике.
Тактико-технические возможности
Конструктивные особенности
Пожарный автомобиль АЦ-40(130)-63Б оснащается:
- цистерной для воды вместимостью 2360 л и баком на 170 л (187 кг) пенообразователя;
- двухрядной четырёхдверной цельнометаллической кабиной боевого расчёта с панорамным лобовым остеклением;
- металлическим кузовом с отсеками для размещения пожарно-технического оборудования и пеналами для всасывающих рукавовна крыше;
- центробежным одноступенчатым пожарным насосом ПН-40УАзаднего расположения.
Двигатель автомобиля — четырёхтактный, жидкостного охлаждения, бензиновый, карбюраторный, восьмицилиндровый, V-образный, модели ЗиЛ-130 или ЗиЛ-508.10, номинальной мощностью 110 кВт — установлен перед кабиной под металлическим оперением с капотом аллигаторного типа.
Для подвода воздуха к двигателю в капоте оборудован воздушный канал, соединяющийся гофрированным патрубком с воздушным фильтром ВМ-16 или ВМ-21 инерционно-масляного типа (с масляной ванной и смоченными маслом фильтрующими элементами), имеющим патрубок отбора воздуха в компрессор тормозной системы.
Конструкция базового шасси использует в качестве несущей системы лонжеронную клёпаную раму с лонжеронами переменного швеллерного сечения, штампованными из стальных нормализованных полос толщиной 6.35 мм. Материал лонжеронов — сталь 30Т (низколегированная марганцовистая сталь с добавкой 0.08 .. 0.15% титана). Лонжероны соединены между собой пятью штампованными поперечинами из стали 20 с толщиной стенки профиля 5.5 мм, задняя часть рамы усилена раскосами. В зоне контакта с центральным буфером передних рессор и над балкой заднего моста лонжероны снабжены усилительными вставками. В передней части на удлинителях рамы установлен буфер с закреплёнными на нём буксирными крюками.
Трансмиссия автомобиля включает в себя фрикционное сухое однодисковое сцепление, механическую трёхвальную синхронизированную коробку передач схемы 5 + 1 и двухвальную карданную передачу с промежуточной опорой. Задний ведущий мост автомобиля выполняется либо с двухступенчатой главной передачей, либо с одноступенчатой гипоидной.
Подвеска колёс — зависимая, на продольных листовых полуэллиптических рессорах, с телескопическими гидроамортизаторами двойного действия в подвеске передней оси и подрессорниками в задней подвеске. Крепление передних концов рессор — фиксированное, при помощи кованого отъёмного ушка; крепление задних концов рессор — со скользящей опорой. Крепление обоих концов подрессорников — скользящее.
Колёса автомобиля — дисковые, с бортовыми и разрезными замочными кольцами. Размер обода 7,0-20, размер шин 260-508. Ошиновка колёс задней оси выполнена двускатной.
Рулевой механизм имеет передачу винт — шариковая гайка — поршень-рейка — зубчатый сектор, оборудован встроенным гидроусилителем.
Насос гидроусилителя — пластинчатый, двойного действия, с клиноременным приводом от коленчатого вала двигателя.
Тормозная система на автомобилях раннего выпуска — с пневматическим одноконтурным приводом рабочих тормозов и трансмиссионным стояночным тормозом с механическим приводом; на автомобилях позднего выпуска — с раздельным пневматическим приводом на тормозные механизмы переднего и заднего мостов и пружинными энергоаккумуляторами задних тормозных камер (стояночная тормозная система использует тормозные механизмы рабочей тормозной системы заднего моста). Колёсные тормозные механизмы — барабанного типа с двумя внутренними колодками и разжимным кулаком. Компрессор — одноступенчатый, двухцилиндровый, объёмом цилиндров 215 см3, с клиноременным приводом от двигателя.
Насосная установка Автомобиль оснащался пожарными насосами ПН-40УА, а позже ПН-40УВ. Производительность насосных установок данного типа составляет 40л/с, создаваемый напор — 100м.
Так же, зачастую при капитальном ремонте в конце 1990-х годов, на АЦ-40(130)63Б ставились более современные насосы — такие как НЦПН-40/100.
В середине 1980-х г., специально для Московского гарнизона Пожарной охраны, была выпущена партия АЦ-40(130)-63Б оснащённых немецким комбинированным насосом Magirus P516H со ступенями нормального и высокого давления.
Все АЦ-40(130)-63Б имели штатное крепление для рукавной катушки РК-4А. Но на практике её вывозили не часто.
Источник: https://www.wiki-fire.org/%D0%90%D0%A64013063%D0%91.ashx
Всем спасибо за внимания. Берегите себя и своих близких!

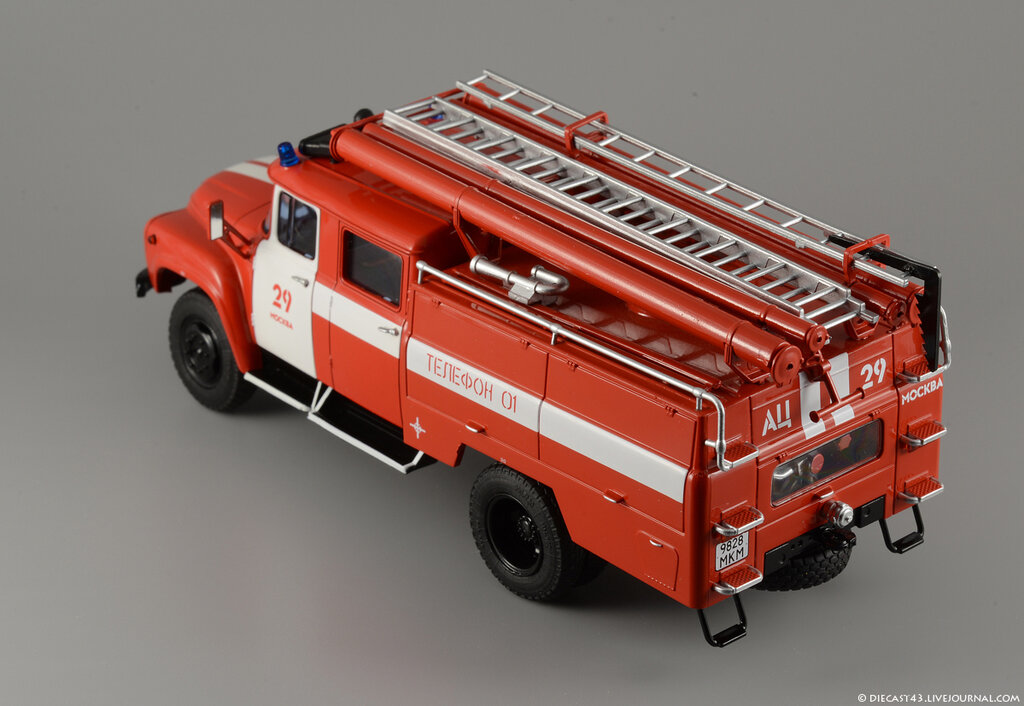

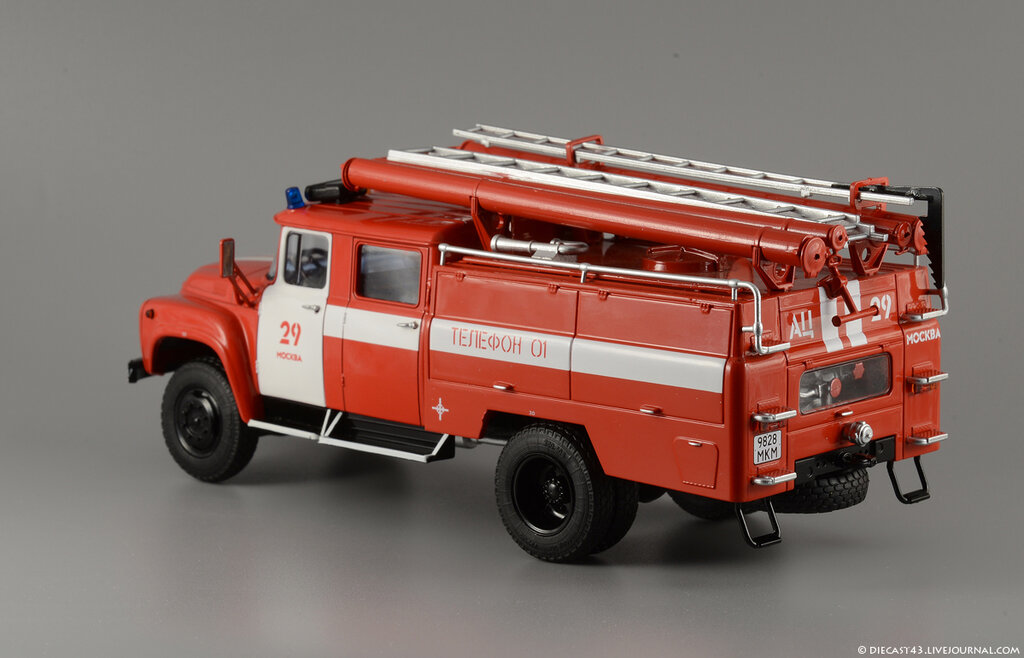

Шарья: АЦ-40 (130) 63Б (Start Scale Models): diecast43 — LiveJournal
Автоцистерна на шасси ЗиЛ-130 с небольшими изменениями выпускалась с 1960-х, да и до сих пор на сайте Прилукского завода противопожарного и специального машиностроения числится АЦ-40 (130) модель 63Б среди актуальных пожарных машин завода.
Госиспытания АЦ-30 (130) 63 завершились в декабре 1962 года и уже в 1963-м планировали начать серийное производство автоцистерны на современном шасси, но выход машины в свет задержался вместе с базовым ЗиЛ-130 — поставки шасси в Прилуки начались только в 1964-м. Автомобилей первого поколения изготовили немного и уже в 1966-м появился модернизированный вариант АЦ-30 (130) 63А — эту модификацию будут выпускать до 1983 года в количестве более 1000 штук ежегодно.А.В. Карпов в книге «Краеугольный камень» называет АЦ-30 (130) 63А лучшей моделью автоцистерны советского периода в истории пожарной техники: надёжная, продуманная и неприхотливая конструкция без ненужных усложнений. Пришедшая ей на смену модернизированная модель АЦ-40 (130) 63Б оказалась хуже своей предшественницы. Документацию на новую машину разработали ещё в 1977 году, установочную партию из 20 экземпляров изготовили в 1978-м, а в 1984-м году установили производственный рекорд — было изготовлено 1710 автомобилей этой модификации.
Ёмкость цистерны АЦ-40 (130) 63Б увеличили с 2100 литров до 2350 (объём пенообразователя вырос со 150 до 165 литров), но модернизированное базовое зиловское шасси преподнесло пожарным неприятный сюрприз — внедрённая на автомобиле тормозная система КамАЗовского типа травила воздух во время простоя и перед выездом требовала подкачки. Несущественная для самосвала или промтоварного фургона задержка в несколько минут в случае пожарной автоцистерны могла обернуться трагедией. Решения проблемы, как пишет в своей книге А.В. Карпов, найдено не было и расчёты действительно стали позже выезжать. Ещё над одним недостатком модернизированной машины поработал уже Прилукский завод — изменённое жёсткое крепление цистерны к раме обеспечивало непременную течь при эксплуатации на «пригородных и сельских дорогах» (читай — при обычной эксплуатации на отечественных направлениях).
Модель именно такой, наиболее массовой и привычной, до сих пор встечающихся на дорогах отечества автоцистерны АЦ-40 (130) 63Б и изготовили костромские товарищи из Start Scale Models.
Модель выпустили для начала в двух вариантах — безо всяких надписей вообще и с трафаретами пожарной части г. Шарья Костромской области: ход хотя и открывающий некие биографические подробности костромских товарищей из SSM, но довольно странный с точки зрения большинства собирателей — Москва, Ленинград или даже Кострома на дверях этой машины смотрелись бы чуть более разумно и в смятение собирателей не повергали б, как этот неведомый доселе большинству населённый пункт. Впрочем такой знаковый и знакомый всем автомобиль однозначно обречён на успешные продажи — хоть Шарья на нём напиши, хоть Урюпинск, хоть кубинские или камбоджийские надписи нанеси.
Недостатков у модели предостаточно — и унаследованные от базового ЗиЛ-130 SSM присутствуют, и специфических добавилось — от размеров, формы и цвета оборудования кузова до неверной выхлопной системы. Но кто в них будет глубоко копаться? Машинка вышла яркая, заметная, знакомая, а жутких ляпов в геометрии и пропорциях, режущих глаз — практически нет.
Надо отметить и тот факт, что по сравнению с базовым ЗиЛ-130 изменился дорожный просвет модели, что благотворно сказалось на восприятии машинки, а крашеный голубым интерьер кабины — как на реальных прототипах — добавил реализма и восторженных отзывов собирателей. Вызывает досаду и удивление лишь тот факт, что даже на машине, украшенной трафаретными надписями «Шарья», отсутствуют госномера — упущение странное и неприятное.
Но несмотря ни на что, думаю, многие собиратели пошли и прикупили к Новому году себе этот АЦ-40 (130) 63Б — неплохая в целом модель вышла. Да и шансы на её перевыпуск в коробочках «Автоистории» пока кажутся небольшими — хотя кто этих костромских маркетологов знает.

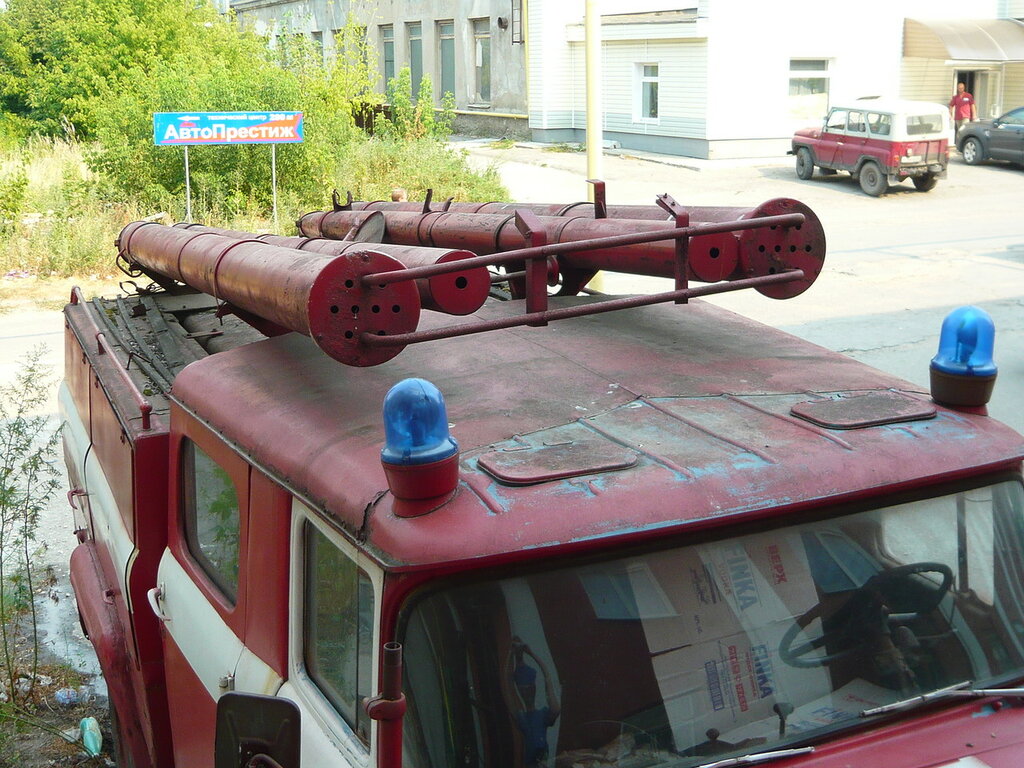

АЦ-40 (130) 63Б до сих пор можно встретить на улицах современных городов:
Благодаря запаске бросается в глаза странного вида протектор на покрышках модели.
На фоне неплохо проработанных деталей кабины выделяются отлитые заодно с основной деталью цистерны ручки боковых отсеков.
Вид снизу реальному прототипу АЦ-40 (130) 63Б не соответствует, что многих знатоков пожарной техники может огорчить.
Слишком тонкие стеклоочистители из «травлёнки» контрастируют с толстенными кронштейнами боковых зеркал заднего вида — там меньше, здесь больше, а в итоге впечатление портится.
И снова неведомый АС 40 на подиуме и на самой модели заместо АЦ-40 (130) 63Б — видно костромские решили прилукским не платить за лицензию и модель именуется каким-то невнятным индексом.
После модернизации шасси дорожный просвет модели увеличился даже чуть лишнего. Ну и номера — где они?
Модель автомобиля: 1986 АЦ-40 (130) 63Б
Наименование модели: AC 40
Производитель: Start Scale Models
Дата выпуска: 12 декабря 2013 года
Каталожный номер: SSM1034
Серия: —
Тираж: нет данных
Краткое мнение: та самая «пожарка»
Субъективная оценка: 8/10
Резервная копия записи находится здесь: http://diecast43.
dreamwidth.org/340284.html
Навигатор по журналу
Пожарный зил 130
Фото: Пожмашина АЦ-40 (130)-63Б
Автоцистерна пожарная АЦ-40(130) модели 63Б предназначена для доставки к месту пожара боевого расчета, средств пожаротушения, пожарно-технического вооружения (ПТВ) и служит для тушения пожаров водой и воздушно-механической пеной.
Блок: 1/2 | Кол-во символов: 290
Источник: https://gruzovoy.ru/catalog/technic/pojmashinaac-40130-63b
ЗИЛ 130
Самым распространенным пожарным автомобилем можно по праву считать специализированное транспортное средство на базе модели ЗИЛ 130. Стоит отметить, что всего было выпущено и переоборудовано различными инженерными предприятиями порядка 10 вариантов этих автомобилей.
Наиболее популярной была модель пожарного автомобиля ЗИЛ 130 АЦ 40 – 63Б. Это транспортное средство предназначалось для доставки к месту тушения пожара расчета, специальных средств, а также дополнительного оборудования для оперативной локализации и устранения возгорания.
Описываемые автомобили оснащались вместительной цистерной, объем которой составляет 2360 литров, а также дополнительным баком, в который наполнялся пенообразователь в объеме 170 литров при общей массе в 187 кг.
Кабина, в которой размещается пожарный расчет, собрана в виде цельнометаллической конструкции и имеет два ряда посадочных мест. Четыре двери кабины обеспечивают быстрый выход пожарных из автомобиля. На крыше предусмотрены пеналы, где располагаются всасывающие рукава.
С каждой стороны кузова находятся металлические отсеки для размещения в них различных специализированных аксессуаров и оборудования. Кроме того, описываемый автомобиль оснащен центробежным насосом для тушения пожаров модели ПН 40УА. Насос расположен в задней части автомобиля и имеет одноступенчатый механизм работы.
Силовой агрегат у этой модели ЗИЛа оснащен 8 цилиндрами, четырехтактный с системой жидкого охлаждения.
Номинальная задекларированная мощность силового агрегата этого автомобиля составляет 110 кВт.
Номинальная задекларированная мощность силового агрегата этого автомобиля составляет 110 кВт.Шасси автомобиля отличается повышенным уровнем надежности и выполнено в виде лонжеронной рамы. Сами лонжероны изготавливаются из низколегированной стали марки 30Т. Лонжероны усилены специальными вставками, которые обеспечивают целостность общей несущей конструкции при полной загруженности автомобиля.
Подвеска этой пожарной машины полностью зависима и предусматривает наличие рессор и телескопических амортизаторов. Двускатная комплектация задних колес пожарной машины ЗИЛ 130 обеспечивает устойчивое положение автомобиля и высокий уровень проходимости. Кроме этого, при использовании этого транспортного средства в сельской местности допускается установка на ведущую ось арочных шин.
Такая модернизация позволяет оперативно пребывать к месту тушения пожаров по дорогам с различным качеством и структурой поверхности. Также в подобных условиях допускается установка специальной лебедки на передний бампер автомобиля.
Механизм рулевого управления предусматривает наличие гидроусилителя. В качестве привода используется ременное соединение с коленчатым валом силового агрегата автомобиля. Тормозной механизм имеет конструкцию барабанного типа с двумя внутренними колодками для каждой из ступиц.
Блок: 3/4 | Кол-во символов: 2871
Источник: https://ProtivPozhara.com/oborudovanie/transport/pozharnyj-avtomobil-zil
Технические характеристики
В 1968 году была разработана модель ац 40 131, выполненная на базе грузового автомобиля ЗИЛ. За время производства машины модернизировались и усовершенствовались. Все изменения улучшали различные качества авто.
Технические характеристики и описание ЗИЛ 131 :
- тип используемого шасси — ЗИЛ 131;
- колесная формула — 6*6;
- конфигурация колес односкатная;
- карбюраторный тип двигателя;
- мощность двигателя — 110 кВт, 150 л. с.;
- 7 посадочных мест;
- вес снаряженного автомобиля — 11050 кг;
- водопенная система тушения;
- вместимость цистерны — 2400 литров;
- вместимость пенообразователя — 150 литров;
- тип лафетного ствола — ПЛС-П 20 с пенной насадкой;
- время непрерывной подачи пены — 20 л/с;
- ручное управление лафетным стволом;
- дальность подачи водяной струи — 50 м, пенной струи — 60 м;
- насосный отсек обогревается выхлопными газами;
- имеется место для радиостанции.
- максимальная скорость — 80 км/ч;
- электрическая или газовая сирена;
- пожарный насос П Н 40 УВ.
с.;Блок: 3/5 | Кол-во символов: 972
Источник: https://nebezopasno.com/pozharnyj-zil-130/
Базовое шасси
При производстве автоцистерн важным этапом является выбор шасси, так как этот комплект агрегатов определяет функциональные возможности пожарной машины. Шасси автомобиля состоит из 3 частей:
- Трансмиссия.
- Ходовая часть.
- Механизм управления.
Существуют 2 схемы шасси:
- Рамное шасси состоит из балок, на которых установлены все узлы машины. Рамная конструкция позволяет перевозить большие грузы.
- Несущий кузов. С целью уменьшения веса автомобиля функции рамы перенесены на кузов. Такая конструкция увеличивает скорость движения и обеспечивает комфорт, но не позволяет перевозить большие грузы.
- лонжеронные;
- хребтовые;
- периферийные;
- решетчатые.
Для изготовления машин используются полноприводные и неполноприводные шасси грузовых автомобилей. На полноприводные устанавливаются шины для движения по грунтовым дорогам и по ровным поверхностям. Также должна быть возможность установки на ведущие колеса противоскользящих цепей.
Шасси пожарного автомобиля ЗИЛ имеют лонжеронную раму и повышенный уровень надежности. Целостность несущей конструкции, при полной загруженности машины, обеспечивают специальные вставки, которыми усилены лонжероны.
Подвеска может быть зависимой и независимой. Основное назначение подвески — поглощение вибраций во время движения. Колесная база состоит из 6 ведущих колес.
Также производились на таких шасси насосные установки, на смену которым пришли пожарные машины ЗИЛ.
Блок: 4/5 | Кол-во символов: 1433
Источник: https://nebezopasno.com/pozharnyj-zil-130/
Габаритные размеры длина ширина высота
Пожарная машина имеет следующие габариты:
- Длина — 7680 мм.
- Ширина — 2500 мм.
- Высота 2780 мм.
Размеры могут отличаться в зависимости от марки автомобиля.
Блок: 5/5 | Кол-во символов: 202
Источник: https://nebezopasno.com/pozharnyj-zil-130/
Количество использованных доноров: 3
Информация по каждому донору:
- https://ProtivPozhara.com/oborudovanie/transport/pozharnyj-avtomobil-zil: использовано 1 блоков из 4, кол-во символов 2871 (50%)
- https://nebezopasno. com/pozharnyj-zil-130/: использовано 3 блоков из 5, кол-во символов 2607 (45%)
- https://gruzovoy.ru/catalog/technic/pojmashinaac-40130-63b: использовано 1 блоков из 2, кол-во символов 290 (5%)
com/pozharnyj-zil-130/: использовано 3 блоков из 5, кол-во символов 2607 (45%)Пожарный автомобиль АЦ-40(130)63А (Витебск)
Пожарная автоцистерна АЦ-30(130)63А (ПМЗ-63) установлена у здания Центра Оперативного Управления Витебского Областного Управления МЧС РБ (Беларусь, Витебск, ул. Жесткова, 13) Доступ свободный, но трогать и лазить не стоит — охрана рядом. Состояние памятника — отличное. Дата съёмки — 03 июня 2018 года. 01. 02. Пожарная автомобильная цистерна АЦ-40(130)63А. С 1964 по 2000 год являлась основным автомобилем пожарной охраны МВД СССР и Республики Беларусь. 03. В здании пожарной части, у которой стоит памятник, находится(?) пожарно-техническая выставка. 04. Базовым автомобилем для этой пожарной машины стал грузовик ЗИЛ-130. Разработка ЗИЛ-130 началась в 1953 году. Первые серийные автомобили сошли с конвейера в 1963.
| Масштаб | 1:43 |
| Модель из коллекции | Состояние новой модели |
| Состояние модели | Отличное |
| Состояние упаковки | Отличное |
| Производитель | DeAgostini |
| Страна Производства | Китай |
| Материал | Металл+пластик |
| Открывающиеся элементы | нет открывающихся элементов |
| Упаковка | Блистер, Картонная коробка с окном и прозрачной вставкой |
На посту №1.
Пожарная машина 7.: photo13x18 — LiveJournal
Автонасос с 7 местной кабиной АЦ-40(130)-63Б, стоит сейчас на постаменте у управления МЧС по Иркутской области, ул.Дзержинского. На кабине символический номер «1». Назначение машины: для тушения пожаров водой из цистерны или от внешнего водоисточника и воздушно-механической пеной с использованием вывозимого пенообразователя или с забором его из посторонней ёмкости, а так же для доставки к месту пожара боевого расчёта, пожарного оборудования, воды и пенообразователя. Состояние машины бодрое!
РАЗРАБОТКА, ПРОИЗВОДСТВО
С появлением грузвого автомобиля ЗиЛ-130 начались разработки пожарных автомобилей на его базе. Автоцистерна ПМЗ-63 была разработана на Прилукском заводе противопожаного оборудования в 1963 году. Серийное производство освоено в октябре 1965 года там же. В соотвествии с новой системой обозначений пожарных машин позже стала называться АЦ-40(130)-63Б. В дальнейшем использовалось шасси ЗиЛ-130-76, ЗиЛ-130-80, ЗиЛ-431412. Автоцистерны последних выпусков базировались на шасси производства УАМЗ. Производство этой модификации с 1977 до конца 1998 года на Прилукском заводе ППО сейчас это ООО «ПРОМЫШЛЕННАЯ КОМПАНИЯ «ПОЖМАШИНА» Украина, Черниговская область, Прилукский р-н, п.г.т. Ладан. За период с 1951 по 1990 т. заводом было выпущено свыше 90 тыс. пожарных автомобилей, в основном на шасси ЗИС/ЗИЛ. Краткая характеристика: боевой расчет — 7 чел., вода — 2350, пенообразователь — 165 л., насос — ПН-40У, подача — 40 л/с (1800 л/мин)
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
АЦ-40(130) имеет двухрядную 7-местную кабину для размещения боевого расчёта. В задней кабине установлен автономный отопитель от «Запорожца». За кабиной установлен закрытый цельнометаллческий кузов. На ПМЗ-63кузов и вторая кабина использовались от ПМЗ-17 и представляли собой одно целое. Внутри кузова размещается цистерна для воды на 2100 л (на модели ПМЗ-63Б — 2350), бак для пенобразователя на 150 (165) л, насос ПН-30КФ (ПН-40, ПН-40У, ПН-40УВ). Привод насоса осуществляется от двигателя автомобиля через коробку отбора мощности. В комплект оборудования входят заборные и напорные рукава, лестница-стремянка. Машина оснащалась проблесковыми маяками, сиреной, работающей от выхлопных газов (позже заменена электронной СГУ-60).
МОДИФИКАЦИИ СЕМЕЙСТВА
— ПМЗ-63 (АЦ-30(130)-63) — первый серийный вариант. Кузов выполнен как одно целое с кабиной, задние крылья полукруглые. Оснащалась насосом ПН-30КФ. Выпускалась в 1965-1967 годах.
— АЦ-30(130)-63А (АЦ-40(130)-63А) — с насосом ПН-40. Изменена форма задних крыльев. Выпускалась в 1967-1977 годах.
— АЦ-40(130)-63Б — модернизированная на шасси ЗиЛ-130-76 увеличенной грузоподъёмности. Установлен насос ПН-40У, увеличена ёмкость цистерны и бака для пенообразователя, изменены задние крылья, напорные патрубки закрыты дверкой. Выпускалась в 1977-1998 годах.
ЭКСПЛУАТАЦИЯ
На протяжении более четырёх десятилетий это был основной автомобиль пожарных частей СССР и России. Во многих городах и сейчас продолжает оставаться в строю. Автомобиль неоднократно модернизировался. Поставлялся на экспорт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Шасси — ЗиЛ-130 (ЗиЛ-431412)
Габариты:
— длина — 6730 (6810) мм
— длина с рукавной катушкой — 7515 (7615) мм
— ширина — 2500 мм
— высота — 2700 (2720) мм
Полная масса — 9100 (9600) кг
Боевой расчёт — 7 чел.
Запас воды — 2100 (2350) л
Запас пенообразователя — 150 (165) л
Производительность насоса — 30 (40) л/с
Максимальная скорость — 90 км/ч
