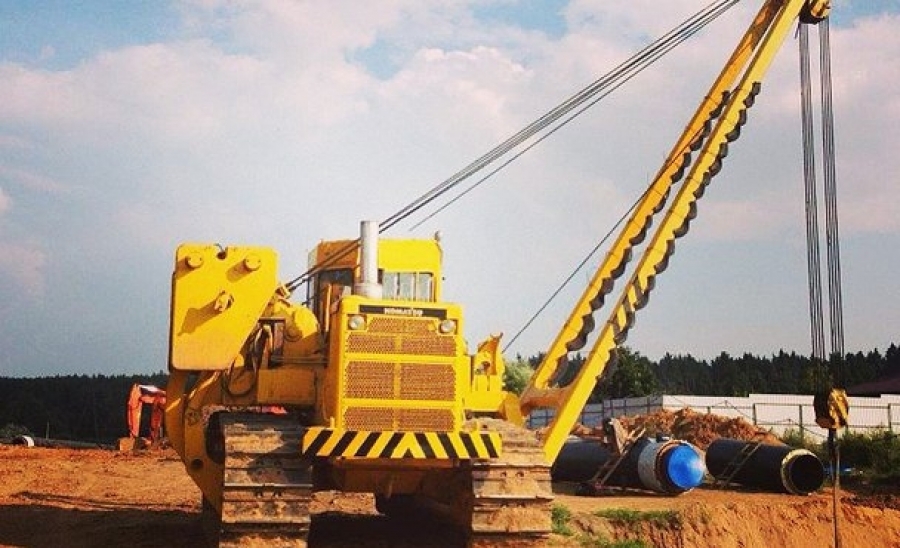

Трубоукладчик Komatsu D355C-3 — Спецтехника, строительная и погрузочная техника
Технические характеристики
Эксплуатационные характеристики
| Скорость передвижения: 1-я скорость (передний ход/задний ход) | 3,3/3,9 км/ч |
| Скорость передвижения: 2-я скорость (передний ход/задний ход) | 5,9/7,0 км/ч |
| Скорость передвижения: 3-я скорость (передний ход/задний ход) | 9,8/11,0 км/ч |
| Снаряжённая масса | 57850 кг |
Характеристики двигателя
| Рабочий объём | 15,24 см3 |
| Модель | KOMATSU SA6D140 |
| Количество цилиндров – диаметр х ход поршня | 6–140 х 165 мм |
Габариты
| Габаритная длина | 6030 мм |
| Габаритная ширина | 4405 мм |
| Габаритная высота | 3925 мм |
| Опорная длина гусениц | 3750 мм |
| Колея гусеничного хода | 2550 мм |
| Площадь опорной поверхности | 64500 кв. см |
| Давление на грунт | 0,9 кг/см2 |
Оборудование для укладки труб
| Стрела: длина | 7300 мм |
| Лебедка: тип | H.C (двойной барабан с обратным ходом и гидравлическим управлением) |
Ходовая часть
| Стандартная ширина башмака | 860 мм |
| Дополнительная ширина башмака | 960, 1010 мм |
Маховик
| Мощность | 269/2000 кВт/об/мин |
Технические характеристики сформированы на основе информации с официального сайта производителя. Обратите, пожалуйста, внимание на то, что технические характеристики, комплектация и список дополнительного оборудования могут отличаться от указанных на этой странице, в зависимости от региона, в который поставляется техника. А также компания-производитель оставляет за собой право изменять эти характеристики без уведомления.
Запчасти для трубоукладчика Komatsu D355C-3
Запчасти для трубоукладчика Komatsu D355C-3
Трубоукладчик Komatsu D355C-3 обладает большой крузоподъемностью — до 92 тонн. На данной модели установлен четырехтактный дизельный двигатель Komatsu SA6D140 с турбонаддувом и водяным охлаждением. Машина обладает сухим воздухоочистителем с автоматическим пылеотсасывающим устройством и пылеуказателем. Вспомогательный пусковой двигатель обеспечивает быстрый запуск главного двигателя даже в районах с очень холодным климатом. Возможность эксплуатировать спецтехнику в тяжелых условиях является явным преимуществом трубоукладчика
Несмотря на все качественные характеристики модели, происходит износ запчастей, которые необходимо вовремя заменять во избежании аварийных ситуаций. Компания «СибТехПартс» занимается поставками запчастей Komatsu, а также запчастей для спецтехники других ведущих производителей. На рынке автозапчастей наша компания не первый год успешно осуществляет продажу высококачественных запчастей, предоставляя широкий выбор продукции. Мы готовы предложить Вам запчасти для спецтехники, в том числе на заказ. Наша компания уделяет особое внимание обслуживанию наших партнеров и клиентов. Специалисты «СибТехПартс» проконсультируют Вас по необходимым вопросам, помогут найти наиболее выгодное, быстрое и недорогое решение. Мы работаем напрямую с нашими поставщиками, что позволяет нам существенно экономить время при доставке запчастей
Технические характеристики
Максимальная грузоподъемность
Эксплуатационная масса
Габаритная длина
Рабочий объем
Габаритная ширина
| Фильтр воздушный в сборе | |
| Фильтр воздушный внешний | 600-181-4400 |
| Фильтр воздушный внутренний | 6127-81-7412 |
| Фильтр масляный | 600-211-1230 |
| Фильтр масляный байпассный | |
| Фильтр топливный | 600-311-8292 |
| Фильтр антикоррозийный | 600-411-1150 |
| Фильтр гидравлический полнопоточный | 07063-01142 |
| Фильтр трансмиссионный | 175-49-11580 |
| Фильтр рулевого управления | 175-49-11580 |
| Фильтр лебедки | 144-60-11160 |
| Фильтр противовеса | 130-60-48210 |
Трубоукладчик на базе Komatsu D355C
Кафедра «Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур»
Дипломный проект на тему:«Повышение эффективности применения трубоукладчика в условиях строительства магистрального трубопровода».
Омск 2015
При выполнении данного проекта было спроектировано и рассчитано рабочее оборудование трубоукладчика на базе Komatsu D355C. Выполнено описание последовательности операций земляных работ при строительстве трубопроводов, описан принцип работ при укладке трубопровода в траншею, сравнены способы укладки трубопровода в траншею непрерывным и циклическим способом. Выполнено описание монтажных приспособлений, которые исключают возможность повреждения изоляционного покрытия. Применения данного трубоукладчика при укладке трубопровода непрерывным способом значительно увеличит эффективность укладки, уменьшив себестоимость и сроки выполнения.Актуальность темы очевидна. Поэтому необходимо продолжать исследования.
Введение
1. Организационно-технический раздел
1.1 Расчистка строительной полосы от леса
1.2 Последовательность операций земляных работ и параметры
строительной полосы
1.3 Укладка трубопровода в траншею
1.4 Производство земляных работ. Работы по рекультивации земель
2.
Конструкторский раздел
2.1 Исходные данные
2.2 Определение величины нагрузки
2.3 Тяговый расчёт
2.4 Определение параметров траншеи
2.5 Расчёт минимального количества трубоукладчиков при опускании плети труб в траншею
2.5 Расчёт схемы укладки трубопровода методом переезда 30
2.5.1 Определение нагрузок в точках подвеса при укладке методом переезда
2.5.2 Проверка трубопровода по напряженному состоянию
2.5.3 Число трубоукладчиков в точках подвеса
2.6 Расчёт непрерывного метода укладки трубопровода в траншею
2.6.1 Определение нагрузок в точках подвеса непрерывным методом укладки
2.6.2 Определение нагрузок в точках подвеса
2.6.3 Проверка трубопровода по напряженному состоянию
2.6.3 Число трубоукладчиков в точках подвеса
2.7 Грузовая характеристика трубоукладчика
3. Технический сервис
3.1 Перечень работ для различных видов технического обслуживания
3.1.2 Техническое обслуживание № 1 (ТО-1)
3.1.3 Техническое обслуживание № 2 (ТО-2)
3.
1.4 Техническое обслуживание № 3 (ТО-3)
3.1.5 Сезонное обслуживание (СО)
3.2 Учет конструктивных особенностей при ТО и ремонте модернизированного трубоукладчика
3.3 Испытание и обкатка крана-трубоукладчика
3.4 Эксплуатация трубоукладчика в особых природно-климатических условиях
3.5 Ресурсное диагностирование трубоукладчика
Заключение
Техническая характеристика:
Скорость передвижения
Передний ход
1-я передача — 0-3,3 км/ч
2-я передача — 0-5,9 км/ч
3-я передача — 0-9,8 км/ч
Задний ход
1-я передача — 0-3,9 км/ч
2-я передача — 0-7,0 км/ч
3-я передача — 0-11,0 км/ч
Номинальная частота вращения — 2000 об/мин
Максимальная мощность — 268кВт
Максимальный крутящий момент (при 1400 об/мин) — 1470 Нм
Скорость движения крюка
Подъём:
Низкая — 5,5 м/мин
Высокая — 12,7 м/мин
Опускание
Низкая — 4,5 м/мин
Высокая — 10,2 м/мин
Состав: Трубоукладчик (ВО),стрела (СБ), Гидравлическая схема (ТС), Передвижная авторемонтная-мастерская (ВО),Технологическая схема строительства (ТС), Техническое Обслуживание (ТС), спецификация, ПЗ.
Софт: КОМПАС-3D 14
Дизельные двигатели KOMATSU
Продукция компании Komatsu Ltd. составляет основу парка добывающей и строительной промышленности в РФ. Техника Komatsu известна в России со времен Советского Союза. Первые поставки бульдозеров и трубоукладчиков Komatsu начались еще в 1969 г. Наибольший объем поставок техники Komasu пришелся на период 11-ой пятилетки (1982-1986 гг.): поставлено несколько тысяч бульдозеров Komatsu D355A и трубоукладчиков Komatsu D355C.
Бульдозеры Komatsu D355A-3 и трубоукладчики Komatsu D355C-3 зарекомендовали себя с самой лучшей стороны. Основой успеха Komatsu D355 стали проверенные технические решения, такие как неприхотливая ходовая часть, надежная трансмиссия, проверенный временем двигатель Komatsu S6D155-4.
Техника Komatsu 355-й серии выпускалась до 1997 г., но и сегодня продолжает успешно работать на предприятиях всех отраслей промышленности. Следует отметить, что специально для России компания Komatsu возобновила производство трубоукладчиков Komatsu D355C с 2004 г., внеся в конструкцию машины ряд изменений. Широко распространена в России и другая дорожно-строительная техника Komatsu.
Двигатели Komatsu отличаются солидным сроком службы и износоустойчивостью в сравнении с конкурентами с подобными техническими характеристиками. Часть моторов разрабатывается непосредственно инженерами Komatsu и имеет оригинальную конструкцию. Некоторые моторы под этой маркой создаются совместно с компанией Cummins. С отрудничество компаний Komatsu и Cummins длится уже несколько десятилетий. Одним из первых массовых моторов Cummins, устанавливаемых на технику Komatsu, стал Cummins NTA-855. В дальнейшем сотрудничество только расширялось, и даже было создано отдельное предприятие с головным офисом в Японии Komatsu Cummins Engine Co.
, Ltd. На базе дизельных двигателей Cummins совместно разрабатываются и выпускаются самые широко распространенные моторы Komatsu: Komatsu S4D95, Komatsu S6D102, Komatsu SA6D114, Komatsu SA6D170. Также на технику Komatsu устанавливаются двигатели Perkins, Yanmar, Iveco.
Выберите интересующую вас модель двигателя Komatsu:
Продажа и доставка запчастей Komatsu
ООО «Компания «Детройт-СТ» осуществляет поставку и продажу из наличия широкого перечня качественных запасных частей для техники KOMATSU. Мы можем предложить как оригинальные запасные части Komatsu (Япония), так и аналоги от ведущих производителей – KMP (США, Европа) и др. А
собственный склад деталей для Komatsu — и для дизельных моторов других марок – один из самых больших в нашем регионе. У нас всегда под рукой самые ходовые детали, необходимые при ремонте двигателя Komatsu любой модели. Работа с нашей компанией позволит владельцам Komatsu (Комацу) в случае поломки двигателей рассчитывать на поставку запасных частей по невысокой стоимости и в разумные сроки.
Поскольку ремонт дизельных моторов в «Детройт-СТ» проходит на высоком профессиональном уровне и с использованием только качественных деталей оригинального производства, мы готовы обеспечить всех своих клиентов расширенной гарантией на капитальный ремонт Komatsu сроком на 1 год или 2000 моточасов!
Благодаря тесному взаимодействию с большинством транспортных компаний «Детройт-СТ» поставляет запчасти Комацу во все города России и Казахстана максимально быстрым и удобным для наших клиентов способом.
ООО «Компания «Детройт-СТ» выполняет поставки запасных частей к следующей технике Komatsu:
- запчасти для дизельных двигателей Komatsu;
- запчасти для бульдозеров Komatsu;
- запчасти для экскаваторов Komatsu;
- запчасти для фронтальных погрузчиков Komatsu;
- запчасти для карьерных экскаваторов Komatsu;
- запчасти для карьерных самосвалов Komatsu.
Подбор запчастей Komatsu
Сегодня существуют несколько десятков серий моторов Комацу, многие из которых уже несколько лет как сняты с производства, но до сих пор эксплуатируются. Поэтому мы советуем не устанавливать на вашу технику запасные части, не рекомендованные производителем. Лучший вариант для «здоровья» вашей техники — покупка оригинальных запчастей с заводов-изготовителей Komatsu в Японии или аналогов от ведущих производителей — KMP (США, Европа) и др.
В маркировке двигателей Komatsu зашифрованы основные характеристики двигателей, такие как количество цилиндров, наличие интеркулера, диаметр поршня. Ознакомившись с техническими характеристиками основных моторов Komatsu, в них можно легко ориентироваться по шифру.
Технические характеристики линейки моторов Komatsu
| МОДЕЛЬ |
МОЩНОСТЬ (кВт/об/мин. )
|
КОНФИГУРАЦИЯ | СИСТЕМА НАДДУВА ВОЗДУХА* | РАБОЧИЙ ОБЪЕМ (л) | ДИАМЕТР x ХОД ПОРШНЯ (мм) |
| 4D95LE-2 | 42/2100 | 4-рядный | NA | 3,26 | 95 x 115 |
| S4D95LE-3 | 42/1850 | 4-рядный | T | 3,26 | 95 x 115 |
| SAA6D95LE-1 | 114/3000 | 6-рядный | TAA | 4,89 | 95 x 115 |
| 4D102E-1 | 52/2500 | 4-рядный | NA | 3,92 | 102 x 120 |
| S4D102E-1 | 74/2500 | 4-рядный | T | 3,92 | 102 x 120 |
| SA4D102E-1 | 81/2500 | 4-рядный | TA | 3,92 | 102 x 120 |
| SAA4D102E-2 | 99/2200 | 4-рядный | TAA | 3,92 | 102 x 120 |
| 6D102E-1 | 74/2250 | 6-рядный | NA | 5,88 | 102 x 120 |
| S6D102E-1 | 123/2500 | 6-рядный | T | 5,88 | 102 x 120 |
| SA6D102E-2 | 86/2300 | 6-рядный | TA | 5,88 | 102 x 120 |
| SAA6D102E-2 | 160/2000 | 6-рядный | TAA | 5,88 | 102 x 120 |
| S6D108E-2 | 136/2500 | 6-рядный | T | 7,145 | 108 x 130 |
| SA6D108E-2 | 180/2500 | 6-рядный | TA | 7,145 | 108 x 130 |
| SAA6D108E-2 | 199/2600 | 6-рядный | TAA | 7,145 | 108 x 130 |
| S6D114E-1 | 153/2200 | 6-рядный | T | 8,27 | 114 x 135 |
| SA6D114E-1 | 176/1750 | 6-рядный | TA | 8,27 | 114 x 135 |
| SAA6D114E-1 | 172/2200 | 6-рядный | TAA | 8,27 | 114 x 135 |
| SAA6D114E-2 | 190/2200 | 6-рядный | TAA | 8,27 | 114 x 135 |
| 6D125E-2 | 133/2200 | 6-рядный | NA | 11,04 | 125 x 150 |
| S6D125E-2 | 188/2200 | 6-рядный | T | 11,04 | 125 x 150 |
| SA6D125E-3 | 220/2000 | 6-рядный | TA | 11,04 | 125 x 150 |
| SAA6D125E-3 | 276/2200 | 6-рядный | TAA | 11,04 | 125 x 150 |
| S6D140E-2 | 294/2100 | 6-рядный | T | 15,24 | 140 x 165 |
| SA6D140E-2 | 327/2100 | 6-рядный | TA | 15,24 | 140 x 165 |
| SA6D140E-3 | 316/2100 | 6-рядный | TA | 15,24 | 140 x 165 |
| SAA6D140E-2 | 390/2100 | 6-рядный | TAA | 15,24 | 140 x 165 |
| SAA6D140E-3 | 397/2100 | 6-рядный | TAA | 15,24 | 140 x 165 |
| SA12V140-1 | 783/2100 | 12, V-образный | TA | 30,5 | 140 x 165 |
| SDA12V140E-1 | 671/2000 | 12, V-образный | TAA | 30,5 | 140 x 165 |
| SA12V170E-2 | 917/1800 | 12, V-образный | TA | 46,3 | 170 x 170 |
| SA6D170E-3 | 427/1800 | 6-рядный | TA | 23,15 | 170 x 170 |
| SAA6D170E-3 | 713/2000 | 6-рядный | TAA | 23,15 | 170 x 170 |
| QSK60 | 2019/1900 | 16, V-образный | TAA | 60,2 | 159 x 190 |
По всем интересующим Вас вопросам вы получите помощь у наших инженеров-консультантов в режиме онлайн,
отправив нам заявку или по телефонам 8 (343) 288-78-48 и 8-800-500-9424 (звонок бесплатный по всей России).
У нас Вы можете приобрести следующие запасные части для дизельных моторов Komatsu:
Основные производители неоригинальных запасных частей Komatsu:
KMP Brand — международный поставщик высококачественных деталей для двигателей Caterpillar, Cummins и Detroit Diesel и др. Компания KMP выпускает головки блока цилиндров, компоненты клапанных механизмов, блоки цилиндров, гильзы и уплотнения цилиндров, поршневые кольца, поршни в сборе, комплекты прокладок, коленвалы, шестерни, уплотнения и демпферы, уплотнители и втулки коленвалов, коренные и упорные подшипники, шатуны, шатунные подшипники, втулки распределительного вала, толкатели распределительного вала, термостаты, водяные помпы, маслонасосы в сборе, сердцевины масляных охладителей, плунжерные пары, насосы системы подкачки, клапаны, форсунки, уплотнители и прокладки, топливопроводы, клиновидные ремни, турбокомпрессоры (ТКР), гидравлические насосы в сборе, насосы коробки передач и гидравлики, фильтры, датчики.
Запасные части KMP производятся в США и Европе. Их отличает хорошее соотношение цены и качества.
Ремонт двигателей Komatsu
Самосвалы и бульдозеры, погрузчики и экскаваторы Komatsu составляют значительную долю всей дорожно-строительной и добывающей техники в нашей стране. И это не случайно. Компания за почти сотню лет достигла невероятных успехов в производстве надежной, экономичной, устойчивой к непогоде технике. Причем моторы этого бренда отличаются солидным сроком службы и износоустойчивостью в сравнении с конкурентами с подобными техническими характеристиками. И это говорит об их высоком качестве.
Но достичь самых высоких показателей эффективности при использовании моторов этой марки удается лишь тем пользователям, которые уделяют значительное внимание техническому обслуживанию и ремонту двигателей Komatsu. Обычно интервалы ТО и капитальных ремонтов указываются в паспорте изделия, и при соблюдении этих сроков мотор выдает максимальную эффективность очень долгое время, даже по истечении срока его эксплуатации.
Текущий и капитальный ремонт двигателей Komatsu – специализация компании «Детройт-СТ». Если ваш погрузчик, экскаватор, бульдозер или другая техника на базе ДВС этой марки вышел из строя, если мотору требуется помощь, вы смело можете обращаться к нашим специалистам. Мы неоднократно проводили ремонт двигателей Комацу, и заказчики всегда оставались довольны.
Перечень выполняемых работ
- диагностика моторов;
- дефектоскопия деталей;
- разборка/сборка моторов;
- ремонт головок блока цилиндров;
- замена цилиндро-поршневой группы;
- починка коленчатого вала и замена подшипников;
- регулировка и отладка топливной аппаратуры;
- капитальный ремонт двигателей Komatsu.
Komatsu D355C-3 Трубоукладчик, Руководство по эксплуатации и техническому обслуживанию
Это руководство для загрузки в формате PDF описывает процедуры эксплуатации, обращения, смазки, обслуживания, проверки и регулировки трубоукладчика Komatsu D355C-3 (серийный номер 14413 и выше).
Это поможет оператору или кому-либо еще достичь максимальной производительности за счет эффективной, экономичной и безопасной эксплуатации и обслуживания машины.ПРИМЕНИМЫЕ МОДЕЛИ:
Komatsu D355C-3 Pipelayer
Серийные номера: 14413 и новее
СОДЕРЖАНИЕ:
— КРЫШКА
— ПРЕДИСЛОВИЕ
— СОДЕРЖАНИЕ
9 — ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
— ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
— ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
— ПРИЛОЖЕНИЯ, ОПЦИИ
— ИНДЕКС
СПЕЦИФИКАЦИЯ РУКОВОДСТВА:
Формат файла: PDF
Язык: английский
Помечено в закладки: Да
Доступно для поиска: Да
Версия для печати: Да
Код продукта: SEAM051400P
Всего страниц:
Всего страниц:
Руководство содержит правила и рекомендации, которые помогут вам безопасно и эффективно использовать эту машину.Меры предосторожности, изложенные в этом руководстве, необходимо всегда соблюдать при эксплуатации и техническом обслуживании.
Мгновенная загрузка означает, что вам НЕ нужно платить за доставку или ждать получения компакт-диска или бумажного руководства по почте! Вы получите это руководство СЕГОДНЯ в режиме мгновенной загрузки после завершения оплаты через нашу безопасную платежную систему. Мы принимаем ВСЕ основные кредитные / дебетовые карты / PayPal.
На этой странице иногда можно встретить следующие ключевые слова: руководство по обслуживанию, руководство по ремонту, руководство по ремонту, техническое руководство, руководство пользователя, руководство по эксплуатации, руководство по обслуживанию, руководство по запчастям.Пожалуйста, убедитесь, что вы прочитали и поняли название этого руководства, прежде чем решиться на покупку.
Дополнительная информация: https://www.sitelux.com
—
КРЫШКА
ПРЕДИСЛОВИЕ
ПРЕДИСЛОВИЕ
ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВВЕДЕНИЕ
ПЕРЕДНЯЯ / ЗАДНЯЯ, ЛЕВАЯ / ПРАВАЯ НАПРАВЛЕНИЯ МАШИНЫ
РАЗБОР МАШИНЫ
РАЗРЫВ МАШИНЫ СЕРИЙНЫЙ НОМЕР.
ТАБЛИЧКА И ПОЛОЖЕНИЕ
СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ ТАБЛИЦА И ПОЛОЖЕНИЕ
ПОЛОЖЕНИЕ СЧЕТЧИКА
ТАБЛИЦА ДЛЯ ВВОДА СЕРИЙНОГО НОМЕРА.И ДИСТРИБЬЮТОР
СОДЕРЖАНИЕ
БЕЗОПАСНОСТИ
БЕЗОПАСНОСТИ
БЕЗОПАСНОСТИ ЭТИКЕТКИ
ПОЗИЦИИ БЕЗОПАСНОСТИ ПИКТОГРАММ
БЕЗОПАСНОСТИ ЭТИКЕТКИ
ОБЩИЕ МЕРЫ
ПРАВИЛА БЕЗОПАСНОСТИ
ЕСЛИ НАРУШЕНИЯ НАХОДЯТСЯ
ОДЕЖДУ И СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ДЕТАЛЕЙ
Огнетушитель Аптечка
БЕЗОПАСНОСТИ ОСОБЕННОСТИ
KEEP МАШИНА ОЧИСТКА
ВНУТРИ ОПЕРАТОР отсек
ВСЕГДА ПРИМЕНЯЕТСЯ БЛОКИРОВКУ ПРИ ВЫХОДА оператора СИДЕНЬЯ
поручней и ШАГАМ
КРЕПЛЕНИЯ И ДЕМОНТАЖ
НЕТ ЧЕЛОВЕК присоединяемых
ПРОФИЛАКТИКИ Бернс
Противопожарных
ДЕЙСТВИЙ ПРИ FIRE ПРОИСХОДИТ
омывателя LIQUID
ПРЕДОСТОРОЖНОСТИ ДЛЯ ПРИЛОЖЕНИЙ
САВ WINDOW СТЕКЛА
НЕСАНКЦИОНИРОВАННАЯ МОДИФИКАЦИЯ
БЕЗОПАСНОСТЬ НА РАБОЧЕМ МЕСТЕ
РАБОТА НА СВОБОДНОМ ЗАЗЕМЛЕНИИ
НЕ ПОДХОДИТ К ВЫСОКОВОЛЬТНЫМ КАБЕЛЯМ
ОБЕСПЕЧИВАЕТ ХОРОШУЮ ВИДИМОСТЬ
ВЕНТИЛЯЦИЯ ДЛЯ ЗАКРЫТЫХ ЗНАКОВ
ПРЕДНАЗНАЧЕНА ДЛЯ ЗНАЧЕНИЯ
ОТНОСИТЕЛЬНО ЗНАЧЕНИЕ
ПРЕДНАЗНАЧЕНО ДЛЯ ЗНАЧЕНИЯ
.
ЭКСПЛУАТАЦИЯ
ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ
ПРОВЕРКИ ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАПУСКЕ
МЕРЫ ПРЕДОСТОРОЖНОСТИ В ХОЛОДНЫХ ЗОНАХ
ЭКСПЛУАТАЦИЯ
ПРОВЕРКИ ПЕРЕД ЭКСПЛУАТАЦИЕЙ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПЕРЕДВИЖЕНИИ МАШИНЫ В ПЕРЕДАЧЕ
ИЛИ В ПРЕДОСТЕРЕЖЕНИИ 9000 НА ПЕРЕВОЗКЕ 9000 НА ПЕРЕДАЧЕ 9000 НА ПЕРЕДАЧИ 9000 НА ПЕРЕДАЧИ 9000 НА ПУТЕШЕСТВИЕ 9000 НА ПУТЕШЕСТВИЕ 9000 НА ПУТЕШЕСТВИЕ 9000 НА ПУТЕШЕСТВИЕ 9000 НА ПУТЕШЕСТВИЕ 9000 НА ПУТЕШЕСТВИЕ 9000 НА ПУТЕШЕСТВИЕ 9000 НА ПУТЕШЕСТВИЕ 9 000 ВНИМАТЕЛЬНО НА ПАРКОВКЕ SNOW
ТРАНСПОРТИРОВКА
ДОСТАВКА
АККУМУЛЯТОР
ПРЕДОТВРАЩЕНИЕ ОПАСНОСТИ АККУМУЛЯТОРА
ЗАПУСК БУСТЕРА
БУКСИРОВКА
ПРИ БУКСИРОВКЕ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 9000 УСТРОЙСТВО УСТАНОВКИ
ПРИЛОЖЕНИЕ ДЛЯ ТЕХОБСЛУЖИВАНИЯ
ПРИЛОЖЕНИЕ ДЛЯ ТЕХОБСЛУЖИВАНИЯ 9000 2 ПЕРЕД ПРОВЕДЕНИЕМ ОСМОТРА И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ДВА РАБОТНИКА ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ РАБОТЕ ДВИГАТЕЛЯ
ПОДХОДЯЩИЙ ИНСТРУМЕНТ
ПЕРСОНАЛ
НАВЕСНОЕ ОБОРУДОВАНИЕ
РАБОТАЮТ ПОД МАШИНОЙ
ШУМ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РЕМОНТЕ
ПРИ РЕМОНТЕ
МОЛОТОК
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ СМАЗКИ ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ ГУСЕНИЦ
НЕ РАЗБИРАЙТЕ ОТВОДНУЮ ПРУЖИНУ
МЕРЫ ПРЕДОСТОРОЖНОСТИ С МАСЛОМ ВЫСОКОГО ДАВЛЕНИЯ
ПЕРЕМЕЩЕНИЕ ШЛАНГОВ ВЫСОКОГО ДАВЛЕНИЯ
ОТХОДЫ МАТЕРИАЛ
КОНФИГУРАЦИЯ
КОНФИГУРАЦИЯ
9000 КОНФИГУРАЦИЯ ВОЗДУХА
КОНТРОЛЬ
ЭКСПЛУАТАЦИЯ
ОБЩИЙ ВИД
ОБЩИЙ ВИД МАШИНЫ
ОБЩИЙ ВИД ОРГАНОВ УПРАВЛЕНИЯ И ДАТЧИКОВ
ОБЪЯСНЕНИЯ КОМПОНЕНТОВ
ПЕРЕДНЯЯ ПАНЕЛЬ
ПЕРЕКЛЮЧАТЕЛИ
РЫЧАГ УПРАВЛЕНИЯ, ПЕДАЛИ
FUSER BOX
FUSE BOX
ASHLATION
ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ, ОТРЕГУЛИРУЙТЕ
ЗАПУСК ДВИГАТЕЛЯ (НОРМАЛЬНЫЙ, В ХОЛОДНУЮ ПОГОДУ)
ОПЕРАЦИИ И ПРОВЕРКИ ПОСЛЕ ЗАПУСКА ДВИГАТЕЛЯ (НОРМАЛЬНЫЙ, В ХОЛОДНУЮ ПОГОДУ)
ОСТАНОВКА ДВИГАТЕЛЯ
ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ
ОСТАНОВКА МАШИНЫ
ПЕРЕКЛЮЧЕНИЕ МАШИНЫ
ПЕРЕКЛЮЧЕНИЕ ПЕРЕКЛЮЧЕНИЯ
РУЛЕВАЯ МАШИНА
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ
PAR КОРОЛЬ МАШИНА
ПРОВЕРКИ ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЬ
ПРОВЕРКИ После окончания работы
запирающих
TIPS в течение более длительных срок службы ходовой части
ТРАНСПОРТИРОВКА
ПРОЦЕДУР ТРАНСПОРТНЫХ
Пределов нагрузок ДЛЯ МАШИНЫ
Погрузочных, разгрузочная РАБОТА
Мер предосторожности при загрузке
МЕТОДА грузоподъемной машины
мер предосторожности для ТРАНСПОРТНЫХ
ПУТЕШЕСТВИЯ НА ДОРОГАХ
ПРОЦЕДУРА ДЕМОНТАЖА И УСТАНОВКИ КАБИНЫ
ПРОЦЕДУРА ДЕМОНТАЖА И УСТАНОВКИ СТРЕЛЫ
ПРОЦЕДУРА СНЯТИЯ И УСТАНОВКИ ПРОИЗВОДСТВА
ХОЛОДНАЯ ПОГОДА ЭКСПЛУАТАЦИЯ
ПРЕДОСТОРОЖНОСТИ 9000 ПРОДОЛЖИТЕЛЬНОСТЬ ПОСЛЕ РАБОТЫ
000 ПОСЛЕ РАБОТЫ
000 ПЕРЕД ХРАНЕНИЕМ
ВО ВРЕМЯ ХРАНЕНИЯ
ПОСЛЕ ХРАНЕНИЯ
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ПОСЛЕ ВЫКЛЮЧЕНИЯ ТОПЛИВА
СПОСОБ БУКСИРОВКИ
ЕСЛИ АККУМУЛЯТОР РАЗРЯЖЕН, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПРОЧИЕ НЕИСПРАВНОСТИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
D PERFORMING OIL CLINIC
ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
СПИСОК ИЗНАШИВАЕМЫХ ДЕТАЛЕЙ
СПИСОК ИЗНАШИВАЕМЫХ ЗАПЧАСТЕЙ
ИСПОЛЬЗОВАНИЕ ТОПЛИВА, ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И СМАЗОЧНЫХ МАТЕРИАЛОВ СООТВЕТСТВУЮЩИМ С ТЕМПЕРАТУРОЙ ОКРУЖАЮЩЕЙ СРЕДЫ
ПРАВИЛЬНЫЙ ВЫБОР ТОПЛИВА, ХОЛОДИЛЬНИКА
000 И ТОПЛИВА 9000 КВАЛИФИКАЦИЯ 9000 ПЕРИОДИЧЕСКАЯ ЗАМЕНА КРИТИЧЕСКИХ ЧАСТЕЙ БЕЗОПАСНОСТИ
КРИТИЧЕСКИХ ЧАСТЕЙ БЕЗОПАСНОСТИ
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ПРОЦЕДУРА ОБСЛУЖИВАНИЯ
НАЧАЛЬНОЕ ОБСЛУЖИВАНИЕ 250 ЧАСОВ (ТОЛЬКО ПОСЛЕ ПЕРВОГО ПЕРВОГО ПРОВЕРКИ
CEMONS CEMONS
, ТРЕБУЕТСЯ
) ОЧИСТИТЕЛЬ ELEMNET
ПРОВЕРКИ ДОРОЖКИ НАПРЯЖЕНИЕ
ПРОВЕРКИ И ЗАТЯНИТЕ гусеничные траки БОЛТЫ
ПРОВЕРКИ ЭЛЕКТРИЧЕСКОГО ВПУСК воздухонагреватель
ADJUST IDLER ОЧИСТКИ
очистить, проверить радиаторные ребра
Очистки топливного бак сетчатого фильтра
для слива воды и осадка в топливном баке
ЗАМЕНЕ ремень привода генератора
ПРОВЕРКИ ХОДОВОГО OIL
ФИЛЬТР ВОЗДУХА ЧИСТЫХ КОНДИЦИОНЕРОВ (СВЕЖИЙ / РЕЦИРК.
ФИЛЬТР) ПРОВЕРЬТЕ УРОВЕНЬ ХЛАДАГЕНТА КОНДИЦИОНЕРА ВОЗДУХА УРОВЕНЬ ХЛАДАГЕНТА
ПЕТЛЯ СМАЗКИ B
ПРОВЕРЬТЕ ЗАЩЕЛКУ ДВЕРИ
ЗАМЕНИТЕ ЛЕЗВИЕ СТЕКЛООЧИСТИТЕЛЯ
ПРОДАЖА ВОЗДУХА В ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ
ЗАМЕНА СМАЗКИ
ЗАМЕНА МАСЛ.
ПРОВЕРЬТЕ УРОВЕНЬ ЭЛЕКТРОЛИТА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРОВЕРЬТЕ ХАРАКТЕРИСТИКИ ТОРМОЗА
ЗАМЕНИТЕ МАСЛО В МАСЛЯНОМ ПОДДОНЕ ДВИГАТЕЛЯ, ЗАМЕНИТЕ КАРТРИДЖ ФИЛЬТРА ДВИГАТЕЛЯ
ПРОВЕРЬТЕ УРОВЕНЬ МАСЛА В ФИЛЬТРЕ ПРИВОДА, ДОБАВЬТЕ МАСЛО
ПРОВЕРЬТЕ МАСЛО ТРАНСМИССИИ
УПРАВЛЯЮТ УРОВЕНЬ МАСЛА
. ЗАМЕНИТЕ ЭЛЕМЕНТ ФИЛЬТРА КОРПУСА РУЛЕВОГО СЦЕПЛЕНИЯ
КАЖДЫЕ 500 ЧАСОВ ОБСЛУЖИВАНИЯ
ЗАМЕНИТЕ КАРТРИДЖ ТОПЛИВНОГО ФИЛЬТРА
CLEAN FINAL DRIVE CASE BREATHER
CLEAN STEERING CLUTCH CASE BREATHER
CLEAN WINCHER CHASE BREATHER
0002 CLEAN WINCH CASE BREATGE
CLEAN WINCH CHASE BREATER КОРПУС КОНВЕРТОРА МОМЕНТА), ЧИСТЫЙ ФИЛЬТР
ЗАМЕНА МАСЛА В КОНДИЦИОНЕ ПРИВОДА
ЗАМЕНИТЕ МАСЛО В КОРПУСЕ ЛЕБЕДКИ, ОЧИСТИТЕ ФИЛЬТР
ПРОВЕРЬТЕ, ОЧИСТИТЕ ТОПЛИВНЫЙ ФИЛЬТР
ПРОВЕРЬТЕ МАСЛО В ДЕТАЛЯХ ПРИВОДА
ПРОВЕРЬТЕ УРОВЕНЬ МАСЛА В КОРОБКЕ ОТВОДНОЙ ПРУЖИНЫ, ДОБАВИТЬ КОРПУС ПЕРЕКЛЮЧАТЕЛЯ МАСЛА
КОРПУСА
КОЛЕСА
ПРОВЕРКА ЗАТЯЖКИ ЧАСТИ ТУРБИНЫ
КАЖДЫЙ 2000 ЧАСЫ СЕРВИС
КОНСИСТЕНТНЫЕ
ЗАМЕНА МАСЛА В ПРОТИВОВЕС БАК, ЗАМЕНА ФИЛЬТРА ЭЛЕМЕНТ
ОЧИСТКА ДВИГАТЕЛЯ BREATHER ЭЛЕМЕНТ
ОЧИСТКА И ПРОВЕРКА TUTBOCHARGER
ПРОВЕРКА ИГРАТЬ турбокомпрессора РОТОР
ПРОВЕРКА ГЕНЕРАТОР, ЗАПУСК ДВИГАТЕЛЯ
ПРОВЕРКА ДВИГАТЕЛЯ КЛАПАНЫ Клиренс, ADJUST
каждые 4000 часа обслуживание
ПРОВЕРКА Водяной насос
ПРОВЕРКА виброгаситель
ПРОВЕРКА ВЕНТИЛЯТОРА шкивом и Натяжной ролик
ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ
ПОДЪЕМ ГРУЗОПОДЪЕМНОСТЬ КРИВОГО
КРЕПЛЕНИЯ, ВАРИАНТЫ
Общие меры предосторожности
Меры предосторожности, связанные с безопасностью
ИСПОЛЬЗОВАНИЕ РЕМНЯ БЕЗОПАСНОСТИ
ОБРАБОТКА РЕМЕНЬ БЕЗОПАСНОСТИ
ВЫБОР ГУСЕНИЧНАЯ ОБУВЬ
ВЫБОР ГУСЕНИЧНЫХ ОБУВЬ
КОЛПАЧОК С ЗАМКОМ, ОБРАБОТКА
СПОСОБ ОТКРЫТИЯ И ЗАКРЫТИЯ КОЛПАЧКИ С ЗАМОК
ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ ДВИГАТЕЛЬ ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ
ПРОЦЕДУРА НАСТРОЙКИ ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ 9000 9000 НАПРАВЛЯЮЩИЙ ПИТАНИЕ 9000 EXPLURE 9000 9000 ПРОЦЕДУРА ИСТОЧНИКА ПИТАНИЯ 9000 9000 ПРОЦЕДУРА ИСТОЧНИКА ПИТАНИЯ 9000 9000 EXPLURE 9000 9000 9000 —

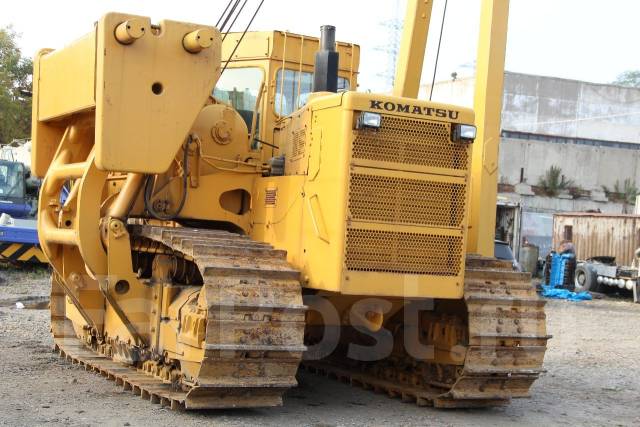

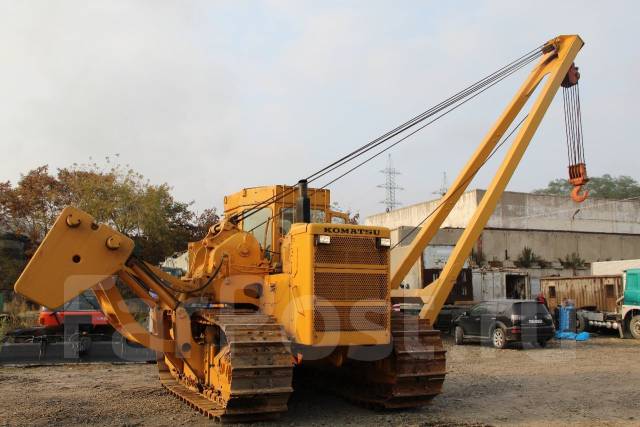

KOMATSU D355C-3 PIPELAYER Руководство по эксплуатации и обслуживанию
Это ПОЛНОЕ руководство по эксплуатации и обслуживанию ТРУБОПРОВОДА KOMATSU D355C-3.
СЕРИЙНЫЙ НОМЕР МОДЕЛИ МАШИНЫ
D355C-3 — 14413 и выше
СОДЕРЖАНИЕ:
=========
ПРЕДИСЛОВИЕ
ПРЕДИСЛОВИЕ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
ВВЕДЕНИЕ
НЕОБХОДИМАЯ ИНФОРМАЦИЯ
СОДЕРЖАНИЕ БЕЗОПАСНОСТИ
СОДЕРЖАНИЕ БЕЗОПАСНОСТИ
SAFETY
Общие меры предосторожности
МЕРЫ ДЛЯ ОПЕРАЦИЙ
ПРЕДОСТОРОЖНОСТИ ДЛЯ ОБСЛУЖИВАНИЯ
РАБОТЫ
ОБЩИЙ ВИД
ОБЪЯСНЕНИЕ ЭЛЕМЕНТОВ
РАБОТА
Transporation
COLD ПОГОДА РАБОТА
Долговременное хранение
НЕИСПРАВНОСТИ
ОБСЛУЖИВАНИЕ
РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ
ПЛАНА ОБСЛУЖИВАНИЯ
изнашиваемых деталей СПИСКА
ИСПОЛЬЗОВАНИЕ ТОПЛИВА, ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И СМАЗОЧНЫХ СРЕДСТВ В СООТВЕТСТВИИ С ТЕМПЕРАТУРОЙ ОКРУЖАЮЩЕЙ СРЕДЫ
СТАНДАРТНЫЕ МОМЕНТЫ ЗАТЯЖКИ БОЛТОВ И ГАЙК
ПЕРИОДИЧЕСКАЯ ЗАМЕНА КЛЮЧЕВЫХ ЧАСТЕЙ БЕЗОПАСНОСТИ
ГРАФИК ТЕХОБСЛУЖИВАНИЯ, СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
000 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
NS
ИСПОЛЬЗОВАНИЕ РЕМНЯ БЕЗОПАСНОСТИ
ВЫБОР ГУСЕНИЧНОЙ КОЖИ
КРЫШКА С ЗАМОК, ОБРАЩЕНИЕ
ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ ДВИГАТЕЛЬ ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ
ИНДЕКС
Спецификация модели: KOMATSU D355C-3 PIPELAYER
Формат
Всего страниц: 220 PDF
Всего страниц: 220 Требования: Adobe PDF Reader
УВЕЛИЧЕНИЕ / УМЕНЬШЕНИЕ: ДА
Возможность загрузки: ДА
Совместимость: все версии Windows и Mac
В ЭТОМ РУКОВОДСТВЕ ОПИСЫВАЕТСЯ ПРОЦЕДУРЫ ЭКСПЛУАТАЦИИ, ОБРАЩЕНИЯ, СМАЗКИ, ОБСЛУЖИВАНИЯ, ПРОВЕРКИ И РЕГУЛИРОВКИ.
ЭТО ПОМОГАЕТ ОПЕРАТОРУ И ПЕРСОНАЛУ ПО ОБСЛУЖИВАНИЮ ДОСТИГНУТЬ ПИКОВУЮ ПРОИЗВОДИТЕЛЬНОСТЬ БЛАГОДАРЯ ЭФФЕКТИВНОЙ, ЭКОНОМИЧНОЙ И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ МАШИНЫ.
ВСЕ РУКОВОДСТВА СОВМЕСТИМЫ ДЛЯ WINDOWS VISTA32 И 64, XP, ME, 98, NT, 2000 И РАБОТАЮТ С MAC!
МГНОВЕННАЯ ЗАГРУЗКА ПО ПОЛУЧЕНИЮ ПЛАТЕЖА.
НАЙТИ … РАСПЕЧАТАТЬ … ИСПОЛЬЗОВАТЬ … затем выбросить в корзину.
Тонны картинок и диаграмм у вас под рукой !!
Все страницы можно распечатать, так что запаситесь тем, что вам нужно, и возьмите с собой в гараж или мастерскую.
Экономьте деньги, делая ремонт самостоятельно! Эти руководства упрощают работу для любого уровня квалификации С ЭТИМИ ОЧЕНЬ ЛЕГКИМИ, ПОШАГОВЫМИ ИНСТРУКЦИЯМИ!
Edition30 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУКОВОДСТВО ПО ПРИМЕНЕНИЮ Издание 30 декабря 2009 г. СОДЕРЖАНИЕ УКАЗАТЕЛЬ Обратите внимание, что информация о характеристиках, включенная в этот
Предварительный просмотр неформатированного текста: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ &
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ
Выпуск 30
Декабрь 2009 г.
СОДЕРЖАНИЕ
ИНДЕКС Обратите внимание, что информация о производительности, включенная в эту книгу, предназначена для
только в целях оценки.Основано на информации, которую Komatsu Ltd.
но фактические цифры будут зависеть от условий эксплуатации, включая
характеристики материала, условия площадки, эффективность оператора и т. д.
Komatsu Ltd. и ее дилеры не гарантируют, что машины будут работать
по оценке.
Материалы и характеристики могут быть изменены без предварительного уведомления. 2009 Komatsu
Все права защищены
Напечатано в Японии G-1 G-2 СОДЕРЖАНИЕ
ОБЩИЙ ИНДЕКС ИНФОРМАЦИОННАЯ ТАБЛИЦА УКАЗАТЕЛЬ
ПРЕДИСЛОВИЕ
ГУСЕНИЧНЫЕ ТРАКТОРЫ KOMATSU PRODUCT LINE 1 1A ГУСЕНИЧНЫЕ ТРАКТОРЫ 1D БУКСИРНЫЕ ЛЕБЕДКИ
1E ТРУБОПРОВОДЫ
БУЛЬДОЗЕРЫ 1F 2 ЭКСКАВАТОРЫ 2A
2B
2C
2D
2E 2F
2G
2H
КОЛЕСНЫЕ ПОГРУЗЧИКИ 2J 3 КОЛЕСНЫЕ ПОГРУЗЧИКИ 3A
БУЛЬДОЗЕРЫ 3B 4 САМОСВАЛЫ БОРТОВЫЕ АВТОМОБИЛИ 4A
СОЕДИНИТЕЛЬНЫЕ АВТОМОБИЛИ 4B ГУСЕНИЧНЫЕ АВТОМОБИЛИ 4C 5 ТЕХОБСЛУЖИВАНИЕ ДОРОГ
ОБОРУДОВАНИЕ 5А МОТОГРЕЙДЕРЫ
ВИБРАЦИОННЫЕ РОЛИКИ 5B ШИННЫЕ РОЛИКИ 5C 6 Экскаваторные погрузчики 6 КОМПАКТНЫЕ ПОГРУЗЧИКИ 7А ПОГРУЗЧИКИ С БОРТОВЫМ УПРАВЛЕНИЕМ
КОМПАКТНЫЕ ГУСЕНИЧНЫЕ ПОГРУЗЧИКИ 7B 8 МОБИЛЬНЫЕ ДРОБИЛКИ И
РЕЦИКЛЕРЫ 8A МОБИЛЬНЫЕ ДРОБИЛКИ И
РЕЦИКЛЕРЫ 8B МОБИЛЬНЫЕ РЕЦИКЛЕРЫ ПОЧВЫ 9 ЛЕСНЫЕ МАШИНЫ 9
ЛЕСНЫЕ МАШИНЫ
9А УБОРНИКИ
ФОРВАРДЕРЫ 9B ГУСЕНИЧНЫЕ ПАТРУБКИ 9C И
УБОРОЧНИКИ
ЖАТКИ 9D БУЛЬДОЗЕРЫ 1B
ЭКСКАВАТОРЫ РИПЕРЫ 1С (ЭКСКАВАТОР)
МИНИМАЛЬНЫЙ РАДИУС ПОВОРОТА ИСКЛ.
(UU)
ГРУЗОПОДЪЕМНОСТЬ
ПРИЛОЖЕНИЯ
ПОГРУЗОЧНЫЕ ЛОПАТЫ Экскаватор-погрузчики 10 ГЕНЕРАТОРНЫЕ КОМПЛЕКТЫ 10 ГЕНЕРАТОРНЫЕ КОМПЛЕКТЫ 11 ДВИГАТЕЛИ 11 ДВИГАТЕЛИ 12 ШИНЫ 12 ШИНЫ 13 РЕКОМЕНДАЦИЯ 13A ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ
13B ДЛЯ ДОБЫЧИ 14 ПРОИЗВОДИТЕЛЬНОСТЬ 14A ПРОИЗВОДИТЕЛЬНОСТЬ
14B ДАННЫЕ ПО ЗАЗЕМЛЕНИЮ 15 ВЛАДЕНИЕ И
ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ 15 ВЛАДЕНИЕ И ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ 16 ТАБЛИЦЫ ПРЕОБРАЗОВАНИЯ ЕДИНИЦ 16 ТАБЛИЦЫ ПРЕОБРАЗОВАНИЯ БЛОКОВ
КОЛЕСНЫЕ ЭКСКАВАТОРЫ INDEX
СНОС
ОБРАБОТКА ЛОМА И МАТЕРИАЛА
УКАЗАТЕЛЬ ДЛЯ СПЕЦИАЛЬНЫХ АППАРАТОВ Более точный указатель показан под каждым разделом.G-3 Таблица указателей информации ОБЩИЕ ПОЛОЖЕНИЯ Отсюда перейдите на страницу указателя соответствующего подраздела
Разделы продуктов
Гусеничный трактор
Область информации
Трактор
Особенности (описание)
1A-2
Выбор серии
—
Характеристики
1A-9
Размеры (доставка и т. Д.)
1А-9, 1Б-6
Рабочий диапазон
—
Производительность путешествия
1A-16
Компонент Размеры
—
Выбор ковша (и рукояти)
—
Ходовая часть-Башмаки / Шины
1A-23
Давление на грунт
1A-20
Спец.
Определения
—
Выбор зубов
—
Выбор модели
—
1Б (Бульдозер)
Вложения
1С (Потрошитель)
1D (лебедка)
Комбинированный погрузчик-грузовик
—
1Б-20
(Бульдозер)
Производство
1С-12
(Потрошитель)
Грузоподъемность
— Сопутствующие товары
(по обозначению модели) —
—
— Экскаватор
Загрузчик
6-2
—
6-3
6-5
—
—
—
—
—
—
—
—
— Мини-погрузчик
Загрузчик
7A-2
—
7A-3
7A-4
—
—
—
—
—
—
—
—
— 3А-132
—
— 2Д 3А-167 (Лог ат.) 4А-44 — — —
2А-105
(Экскаватор)
2E-26
(L / лопата)
2C, 2F 3A-185 — — — 3A-189 — — — 1E (Трубоукладчик) 2E (L / лопата) 3B (WD) 1F (Обрезка) 2F (PW) — — 2B (UU) — Разделы продукции
Область информации
Преимущества
Особенности (описание)
Выбор серии
Модель и применение
Характеристики
Размеры (доставка и т. Д.)
Рабочий диапазон
Производительность путешествия
Компонент Размеры
Выбор ковша (и рукояти)
Ходовая часть-Башмаки / Шины
Давление на грунт
Спец. Определения
Вложения
Комбинированный погрузчик-грузовик
Производство
Грузоподъемность
Диаграммы нагрузки двигателя
Грейдер
—
5А-2
—
—
5A-4
5A-6
—
—
—
—
5A-15
—
—
5А-8, 5А-16
—
—
—
—
— Сопутствующие товары
(по обозначению модели) Двигатель, используемый в KOMATSU
Машины по модели двигателя
Основные продукты для высотного снижения мощности
Колесо
Свалка
Загрузчик
Грузовая машина
3A-2
4A-2
—
—
3A-12
4A-5
3A-22
4A-10
3A-22
—
3A-126
4A-14
—
—
3A-144
—
3A-181
4А-48 Гидравлический
Экскаватор
2А-2
2A-10
2A-11
2A-29
2А-40
—
2A-49
2А-80
2A-66
2А-70
2A-77
2А-91
2А-97 Каток
—
5Б-2
—
—
5Б-3
5Б-4
—
—
—
—
—
—
—
—
—
—
—
—
5C
(JW: Шина
Ролик) — — — — — —
4B (HM)
(HM: сочлененный
Самосвал)
4C (CD)
(CD: Crawler
Перевозчик)
— — —
7B (СК)
(CK: компактный
Гусеничный погрузчик) Основные продукты
Мобильный
лес
Дробилка
Машина
8A-2
—
8A-3
9А-2
—
—
8A-5
—
8A-6
9A-3
8A-7
9A-4
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
9-5
8B
9B
(BM: мобильный
(Экспедитор)
Переработчик почвы)
9C
—
(Гусеничный валочник
Buncher)
9D
—
(Комбайн
Голова) —
— — — — Генераторный двигатель —
10-2
—
—
10-3
—
—
—
—
—
—
—
—
—
—
—
—
— —
11-2
—
—
11-3
—
—
—
—
—
—
—
—
—
—
—
—
— — — — — — — — — — — — — — — — — 11-4 — — — — — 11-6 В таблице выше показана только первая страница каждого раздела.
Таблица указателей информации G-4
Отсюда перейдите на страницу индекса соответствующего подраздела
Разделы продуктов
Область информации
Преимущества
Функции
Выбор модели
Модель и применение
Характеристики
Размеры
Рабочий диапазон
Ходовая часть-Башмаки / Шины
Давление на грунт
Стандартное оборудование
Вложение
Продукция, связанная с производством
(по обозначению модели)
Методы строительства
Землеройные данные
Расчет затрат
Расход топлива
Расход смазочного материала
Графики конверсии
Рекомендация снос
—
—
2Г-2
—
—
—
—
— Информация о приложении
Обрезка
Затраты на эксплуатацию и обслуживание производительности
Бульдозер
—
—
—
1F-3
—
—
1F-3
—
—
—
—
—
1F-7
—
—
—
—
—
—
—
—
15–22
1F-6
—
Жизнь в шинах —
2Г-4 1Ф-5
— — — —
—
—
—
2Г-2
—
—
—
—
—
— —
—
—
—
1F-2
—
—
—
—
—
— —
—
14А
Расчет.Метод
—
—
—
—
—
14B
—
—
—
—
— В таблице выше отображается только первая страница каждого раздела. G-5 —
—
—
—
—
—
—
—
15-6
15-10
15-19
—
— ОБЩЕЕ ПРЕДИСЛОВИЕ ОБЩЕЕ ПРЕДИСЛОВИЕ
Это руководство касается технических характеристик машин, производительности, а также стоимости владения и эксплуатации для строительства.
оборудование, продаваемое Komatsu. Он служит руководством в следующих случаях:
* Оценка производительности для каждой машины
* Оценка стоимости владения и эксплуатации для каждой машины
* Подбор техники для покупки спецтехники
* Подбор техники для выполнения строительных работ
Производительность машины определяется ее производственными и эксплуатационными затратами.Важная машина
Факторы, влияющие на производство, включают в себя мощность, рабочий вес, мощность рабочего оборудования,
скорость передвижения и типы механических, гидравлических и электрических систем. Они упоминаются в соответствующих
раздел в справочнике. Некоторые из важных элементов, которые составляют факторы операционных затрат:
расход горюче-смазочных материалов, срок службы шин и ходовой части и стоимость ремонта
составные части. Эти расходы обсуждаются в разделе «Собственные и операционные расходы».Данные и таблицы в справочнике основаны на стендовых и полевых испытаниях Komatsu, компьютерном анализе и
многолетний опыт.
Мы постоянно проводим тесты для повышения надежности данных. Тем не мение,
из-за сложности факторов, влияющих на производственные затраты, и отклонений, которые могут возникнуть в процессе
подготовки данных, Komatsu не гарантирует, что данные точны и что показанная производительность
в справочнике всегда можно получить при данных условиях работы.
Основные данные о производительности в справочнике — это значения, когда машины используются с идеальной эффективностью.В качестве
производительность зависит от навыков оператора, грунтовых и погодных условий и т. д., в действительности, основные потребности в данных
должны быть изменены с использованием различных факторов, включенных в справочник, в результате чего будут получены разные цифры в зависимости от
о выборе этих факторов. Стоимость владения и эксплуатации также зависит от использования машины.
и результат расчета зависит от условий работы и факторов, применяемых для расчета. Следовательно, это
Следует понимать, что расчетные цифры не всегда полностью совпадают с фактическими данными измерений.
Тем не менее, пользователи справочника смогут произвести точные приблизительные расчеты на основе предоставленных данных.
в справочнике, их опыт работы и знание местных условий.
Это руководство обновляется ежегодно. Данные в справочнике верны на момент печати; тем не мение,
Komatsu может вносить изменения в спецификации и материалы без предварительного уведомления. Изменения внесены, потому что
фундаментальной программы Komatsu по постоянному совершенствованию своей продукции. Следовательно, когда
вам нужна самая последняя информация или спецификации, получите самые свежие каталоги через вашего дистрибьютора.В этом справочнике представлены модели машин, произведенные в различных регионах мира. Технические характеристики могут отличаться
в зависимости от места производства; не всегда все модели доступны в любой точке мира.
Конечная цель владельца строительной техники — выполнить необходимые строительные работы с
лучшая эффективность и безопасность. Владельцу желательно понимать факторы эффективности работы и
факторы использования машины, прежде чем использовать это руководство.
Вот они:
1. Факторы эффективности работы
1) Мастерство оператора
Для достижения высокой производительности навыки оператора должны соответствовать производительности
машина.Очень важно, чтобы оператор обладал знаниями и навыками для получения высокой производительности от
машина.
Таким образом, операторы должны пройти обучение и пройти обучение по вопросам эксплуатации машин, строительных работ.
операции и безопасность. Оператор должен прочитать и понять руководство оператора. Оператор
должны также прочитать и понять руководство по безопасности соответствующей ассоциации производителей в каждом
площадь (AEM в США, CECE в Европе и т. д.). Работодатель должен оценить квалификацию каждого оператора и
назначить оператора на соответствующую работу.Оператор должен получить четкую инструкцию по работе. G-6 Предисловие ОБЩЕЕ 2) Выбор типа машины и спецификации
Подрядчик должен выбрать тип, размер и спецификацию машины, которая может обеспечить оптимальную работу.
эффективность. Подрядчик может использовать свои прошлые результаты и опыт для выбора наиболее подходящего
машина.
Если подрядчик не уверен в правильном выборе машины, рекомендуется
Подрядчик проконсультируйтесь с дистрибьютором Komatsu или инженером Komatsu.У них есть
обширная информация и опыт, которые могут оказать ценную помощь в выборе машины.
3) Выбор метода строительства
Для достижения цели работы подрядчик должен выбрать правильный метод строительства или технологический процесс. В
подрядчик может выбрать оптимальный метод строительства и оптимальный процесс по прошлому фактическому результату
или опыт. Если подрядчик не уверен в выборе, рекомендуется, чтобы подрядчик
проконсультируйтесь с инженером Komatsu. Komatsu имеет программу под названием OFR (Optimum Fleet
Рекомендация), Whitch предоставляет подходящие рекомендации для оптимального метода строительства и
процесс.4) Выбор и использование насадок и дополнительных деталей
Следует проявлять осторожность при выборе навесного оборудования или дополнительных деталей, поскольку они влияют на эффективность работы.
и безопасность. В этом руководстве показаны типовые насадки и дополнительные детали.
Komatsu имеет дополнительные
навесное оборудование и дополнительные детали. Вы можете проконсультироваться с дистрибьютором, продавцом или с приложением Komatsu.
инженер за дополнительной информацией.
5) Использование специальной машины для нанесения
В это руководство включены относительно популярные машины специального назначения (модифицированные машины для специальных
приложение), но не включает все машины специального назначения из-за ограниченного количества
страниц.Komatsu оценит отдельные работы по специальному применению, которые не показаны в данном руководстве.
и может создать специальную машину для нанесения в соответствии с требованиями работы. Вы можете проконсультироваться с
дистрибьютор, продавец или инженер по применению Komatsu.
2. Факторы использования машины
1) Защита оператора от опасности
Работодатель обязан обеспечить безопасность операторов. Они не должны начинать работу, пока они
понимать, какие машины будут использоваться, метод строительства и строительную площадку, и пока они не проверят и
убедитесь, что оператор защищен от всех потенциальных опасностей.
• Если на машине требуется дополнительное защитное устройство для защиты оператора, Komatsu
следует проконсультироваться с дистрибьютором.
• Владелец машины с целью повышения производительности и долговечности может захотеть изменить
машина. В таком случае любые модификации и навесное оборудование, которые могут поставить под угрозу
оператор не должен выполняться. Например, модификации, ограничивающие поле зрения оператора,
затрудняют работу машины, затрудняют доступ к машине или ухудшают работу тормоза, рулевого управления
и ROPS, устойчивость машины и т. д., не должны выполняться.
2) Защита от поломки или сокращения срока службы машины
Чтобы снизить затраты на эксплуатацию и обслуживание, важно продлить срок службы машины при одновременном сокращении
сбой машины. Таким образом, владельцу машины необходимо решить следующие вопросы:
• Понимать метод строительства и состояние строительной площадки, а также выбирать тип, размер и
спецификация машины, которая имеет достаточную прочность для работы.
Машины Komatsu оснащены
адекватная прочность и структура для типичной работы.Однако, когда машина используется в специальных
может потребоваться специальное усиление и / или добавление защитных конструкций. В
В таком случае рекомендуется проконсультироваться с Komatsu через дистрибьютора. Если
владелец машины сам вносит изменения без консультации с Komatsu, существует риск
создает проблемы в производительности, долговечности и безопасности машины.
• Для увеличения производительности или увеличения срока службы владелец машины может захотеть переделать основную часть машины.
машину или навесное оборудование, или может захотеть поставить навесное оборудование, отличное от конструкции Komatsu, которое
закупается на месте, даже если это не специальное приложение.В таком случае рекомендуется
Проконсультируйтесь с Komatsu через дистрибьютора. Komatsu предложит через дистрибьютора
надлежащие средства для ответа на запрос клиента. Если владелец машины делает
внесение изменений без консультации с Komatsu, существует риск возникновения проблем в
производительность, долговечность и безопасность машины.
G-7 Предисловие ОБЩИЕ ПОЛОЖЕНИЯ 3) Предупреждение пожара
Владелец и оператор строительной машины должны соблюдать инструкции по техническому обслуживанию машины.
и управляйте работой так, чтобы опасность возгорания была сведена к минимуму.Пожар возникает в основном из-за утечки топлива,
масло и жир; из-за короткого замыкания, вызванного усталостью, ослаблением или трением электрических частей, а также
возгорание от высокотемпературных частей двигателя, контактирующих с горючими веществами, такими как растения и бумага.
• Владелец машины должен обслуживать машину путем ежедневных проверок, чтобы выявленные причины
выше не существует.
• Оператор должен убедиться в обходной проверке перед запуском машины, что вышеупомянутые опасности не существуют. Если обнаружены какие-либо проблемы, машину нельзя запускать до тех пор, пока
проблемы исправлены.• Оборудуйте машину огнетушителем для подготовки к чрезвычайной ситуации.
4) Обеспечение безопасности машины и окружающей среды.
Соблюдайте осторожность в отношении безопасности, вибрации, шума и летящих обломков (почвы и камня) для людей, которые
перед тем, как приступить к работе на стройплощадке, работайте с машинами и вокруг них. • Из-за неосторожности люди, работающие с машиной, могут получить травмы, когда машина
реверсирует, поворачивает, перемещает навесное оборудование и т. д. Для предотвращения травм Komatsu может предложить
оборудование аварийной сигнализации и оборудование обнаружения опасности на его машинах и одежде людей
работа вокруг машины.Владелец машины должен оценить, работает ли оборудование на
машины достаточно, чтобы покрыть состояние рабочей площадки, и она должна оборудовать машину и людей
с дополнительным оборудованием при необходимости.
• Komatsu продает машины, которые соответствуют нормативам по уровню шума в районе продажи.
Тем не менее, если необходимо, чтобы уровень шума был ниже, чем установленный в данной местности уровень, можно
снизить уровень шума за счет модификации машины. Просим вас проконсультироваться с Komatsu через
распределитель.• Довольно сложно предотвратить вибрацию земли и летящие обломки путем модификации машины.
Подобные проблемы следует решать путем изменения условий работы.
5) Соответствие нормам
Правила, касающиеся безопасности, шума, выхлопных газов двигателей и т. Д., Различаются в разных регионах мира. В
владелец машины должен признать правила безопасности и окружающей среды, установленные законодательством
каждая страна и местное правительство против строительных машин, и вынуждены использовать машины, которые
соответствуют действующим нормам.Хотя Komatsu поставляет машины, соответствующие каждому
нормам в мире, необходимо подтвердить через дистрибьютора Komatsu, если машина
соответствует всем нормам в этой области, прежде чем пускать машину в работу.
Иногда машина, изготовленная для другой области мира, может быть перемещена и перемещена.
без ведома Komatsu. В этом случае машина может не иметь технических характеристик или конструкции для
соблюдать правила региона, в котором находится машина. В таком случае проверьте заранее, чтобы
определить, соответствует ли он нормам данной области.Если он не соответствует, владелец должен либо сделать
необходимые модификации машины, чтобы привести ее в соответствие, или не использовать машину там.
6) Надлежащее обслуживание и управление машиной
Наиболее важным фактором для максимальной производительности машины является выполнение технического обслуживания и управления.
машины правильно. Важно выполнять ежедневные проверки и техническое обслуживание, а также периодические проверки и
процедуры технического обслуживания, указанные в руководстве по эксплуатации каждой машины. G-8 Komatsu
Линия продуктов ОБЩИЕ БУЛЬДОЗЕРЫ
Мощность 32.От 4 до 858 кВт (от 43,4 до 1150 л.с.) D575A-3 SD D575A-3 D275A-5
D275AX-5E0
D275A-5R D61EX-15E0 D155A-5
D155A-6
D155AX-6 D51EX-22 D475ASD-5E0 D85EX-15E0
D85EX-15R D475A-5E0 D85ESS-2
D85ESS-2A D68ESS-12 D375A-6 D375A-5
D375A-6R D375A-5R D65E-12
D65EX-16
D65WX-16 D39EX-22 D37EX-22 D31EX-22 D21A-8E0 БОЛОТНЫЕ БУЛЬДОЗЕРЫ
Мощность от 32,4 до 168 кВт (от 43,4 до 225 л.с.) D85PX-15E0
D85PX-15R D65P-12
D65PX-16 D61PX-15E0 D51PX-22 D39PX-22 D37PX-22 D31PX-22 D21P-8E0 ТРУБОПРОВОДЫ

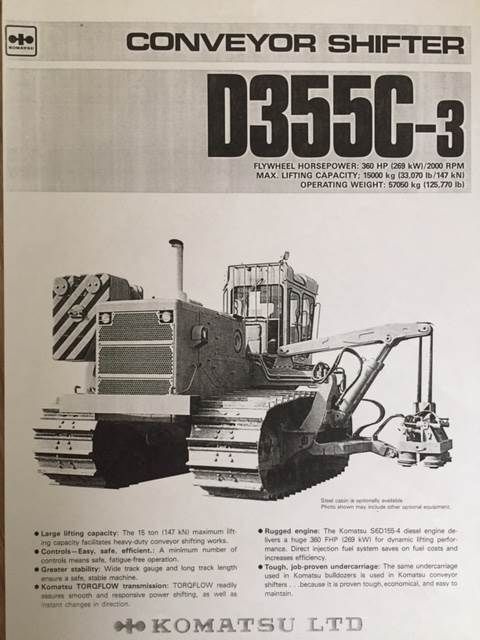

Мощность от 168 до 269 кВт (от 225 до 360 л.с.) D355C-3 D155C-1 D85C-21 G-9 Komatsu
Линия продуктов ГИДРАВЛИЧЕСКИЕ ЭКСКАВАТОРЫ ОБЩЕГО ХОЗЯЙСТВА (культиватор)
Эксплуатационная масса от 380 до прибл.
744000 кг (от 840 до примерно 1640200 фунтов) PC8000-6 PC2000-8 PC1250-7, PC1250-8 (R)
PC1250LC-8, PC1250SP-7,
PC1250SP-8 (R) PC450-7
PC450LC-7
PC450-8 (R)
PC450LC-8 (R) PC290LC-8
PC290NLC-8 PC400-7
PC400LC-7
PC400-8 (R)
PC400LC-8 (R) PC270-7
PC270LC-8
PC270-8 PC180LC-7E0
PC200-7, PC200-8
PC200LC-7, PC200LC-8 PC180NLC-7E0 PC45MR-3
PC55MR-3 PC308USLC-3E0 PC4000-6 PC5500-6 PC350LC-8
PC350NLC-8 PC240LC-8
PC240NLC-8 PC230NHD-8 PC160LC-7E0
PC160LC-8
PC160LC-7 PC228US-3E0
PC228USLC-3E0 PC750-7, PC800-8 (R)
PC750LC-7, PC800LC-8 PC350-7
PC350LC-7
PC360-7
PC350-8
PC350LC-8 PC18MR-3
ПК20МР-3
ПК26МР-3 ПК35МР-3
ПК30МР-3
PC27MR-3 PC800-7, PC850-8 (R) PC130-7
PC130-8 PC138US-8
PC138USLC-8 PC300-7
PC300LC-7 PC220-7
PC220LC-7
PC220-8
PC220LC-8 PC120-6 PC14R-3
PC16R-3 PC110R-1 PC09-1 PC88MR-8
PC80MR-3 PC3000-6 PC01-1 PC78US-8 MSRX (Экскаватор с минимальным радиусом поворота)
Эксплуатационная масса от 5290 до 7960 кг (от 11670 до 17550 фунтов) PC78UU-8 PC58UU-3 ГИДРАВЛИЧЕСКИЕ ЭКСКАВАТОРЫ (погрузочный экскаватор)
Эксплуатационная масса от 43 100 до прибл.
725 000 кг (от 95 020 до примерно 1598 300 фунтов) PC8000-6 PC2000-8 PC5500-6 PC1250-7
PC1250-8 (R) PC4000-6 PC750-7
PC800-8 (R) PC3000-6 PC600-7, PC600-8 (R)
PC600LC-7, PC600LC-8 (R) ГИДРАВЛИЧЕСКИЕ ЭКСКАВАТОРЫ (колесного типа) PC400-7
PC400LC-7
PC400-8 (R)
PC400LC-8 (R) Эксплуатационная масса от 8620 до 22390 кг (от 19000 до 49360 фунтов) PW220-7 PW200-7 PW180-7 PW160-7 PW140-7 G-10 PW110R-1 PW98MR-6 PC600-7, PC600-8 ( Р)
PC600LC-7, PC600LC-8 (R) PC300-8
PC300LC-8
PC300HD-8 PC210-8
PC210LC-8
PC210NLC-8 Komatsu
Линия продуктов ОБЩИЕ КОЛЕСНЫЕ ПОГРУЗЧИКИ
Вместимость ковша 0.От 6 до 20 м3 (от 0,8 до 26,2 ярда3)
(C) обозначает пользовательскую серию. WA1200-3 WA500-3
WA500-6 (R) WA200-5
WA200-6
WA200PZ-6 WA900-3 (E0) WA470-3
WA470-5
WA470-6 WA480-5
WA480-6 WA180-3 WA150-5
WA150-6
WA150PZ-5 WA800-3 (E0) WA430-5
WA430-6 WA120-3 WA380-3
WA380-5
WA380-6 WA100M-6 WA90-6 WA700-3 WA320-3 (C)
WA320-5
WA320-6
WA320PZ-6 WA70-6
WA80-6 WA250-5
WA250-6
WA250-3
WA250PZ-6 WA65-6 Бульдозеры
Мощность от 338 до 853 кВт (от 454 до 853 л.
с.) WD900-3 WD600-3
Погрузчики с бортовым поворотом WD600-6 WD500-3 WD420-3
Вместимость ковша 0.От 16 до 0,45 м3 (от 0,21 до 0,59 ярда3) SK1026-5 SK1020-5 SK820-5 SK818-5 SK815-5 SK714-5 КОМПАКТНЫЕ ГУСЕНИЧНЫЕ ПОГРУЗЧИКИ
Емкость ковша …
Просмотр
Полный документ
Komatsu D155CX-8 Трубоукладчик | Строительное оборудование
Трубоукладчик Komatsu D155CX-8 имеет номинальную грузоподъемность 170 000 фунтов и овальную гусеницу, предназначенную для сбалансированного распределения веса спереди / сзади и слева / справа.По словам Komatsu, с длинной гусеницей 12 футов 10 дюймов на земле D155CX-8 улучшает стабильность при работе на трубопроводе, особенно при работе на сложных уклонах.
Трубоукладчик Komatsu оснащен стандартной стрелой длиной 24 фута или дополнительной стрелой длиной 28 футов.
В ходовой части с длинной и широкой овальной гусеницей конечные передачи и другие тяжелые компоненты опускаются на землю для повышения устойчивости.
Двигатель Komatsu Tier 4-F SAA6D140E-7 мощностью 360 лошадиных сил. Он имеет сверхмощную систему избирательного каталитического восстановления и жидкостную систему выпуска дизельных выхлопных газов.В сочетании с сажевым фильтром системы уменьшают количество твердых частиц и NOx, обеспечивая автоматическую регенерацию. Автоматическое отключение на холостом ходу помогает сократить чрезмерное время простоя.
Оснащен кабиной с конструкцией ROPS с автоматическим климат-контролем, большими окнами кабины, световым люком и камерами как переднего, так и заднего вида. Также в стандартную комплектацию входит правосторонняя камера на противовесе. Также доступен дополнительный индикатор момента нагрузки. Компания заявляет, что простая поломка также упрощает транспортировку D155CX-8.
D155CX-8 также оснащен 3-ступенчатой коробкой передач Torqflow Komatsu, состоящей из трехэлементной, 1-фазной, гидротрансформаторной и планетарной передачи, многодисковой трансмиссии с гидравлическим приводом и принудительной смазкой для оптимального нагрева.
диссипация.
Диагностическая система машины контролирует работу и жизненно важные показатели для выявления проблем и помощи в их устранении. Полное управление оператором включает в себя ручную систему управления, функции стрелы / крюка / противовеса на одном рычаге джойстика, 3-ступенчатую коробку передач с ручным переключением, функцию предварительной настройки режима переключения вперед / назад и лебедки с электрогидравлическим управлением.
D155CX-8 также оснащен рычажным управлением системы командного управления ладонью (PCCS) для всех направлений движения. Многодисковые рабочие тормоза мокрого типа с педальным управлением приводятся в действие пружиной и отпускаются гидравлически. Рычаг блокировки переключения передач также включает стояночный тормоз.
Цветной 7-дюймовый монитор с несколькими вариантами раскрывающихся меню и встроенной диагностикой без использования портативного компьютера. Доступ к машине доступен со всех четырех углов, а выключатель аккумулятора может быть заблокирован для безопасности.
