Кс 55713 5в автокран: КС-55713-5В-4, Автокран «Галичанин» 25 тонн, на шасси КамАЗ-43118 (6х6), стрела овоид 31,0 метр.

>

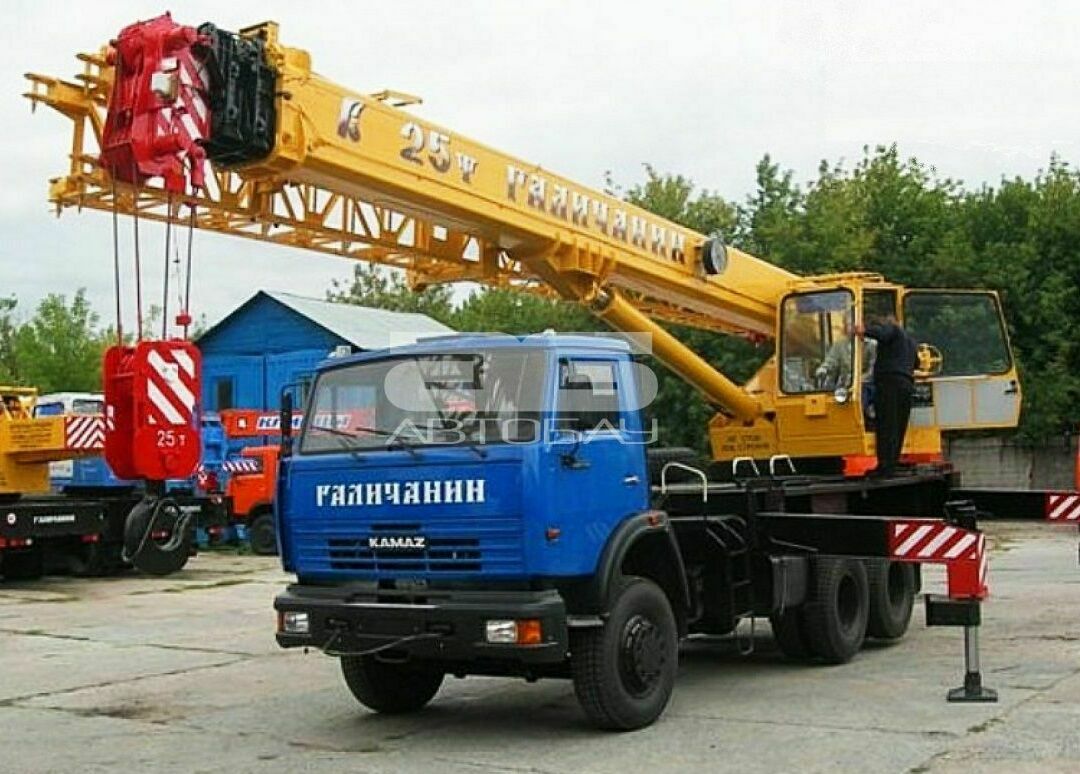

КС-55713-5В-4, Автокран «Галичанин» 25 тонн, на шасси КамАЗ-43118 (6х6), стрела овоид 31,0 метр.

Автомобильные краны востребованы в различных отраслях и сферах. Строительный бизнес и коммунальные предприятия являются основными пользователями данной спецтехники. Автокран КС-55713-5В-4 «Галичанин» (25 тонн) со стрелой 31 метр является обновленной продукцией завода-производителя. При разработке данной модели были внедрены инновации и современные технические средства, что позволило создать по-настоящему уникальную спецтехнику, пользующуюся высочайшим спросом среди различных категорий клиентов. Покупка автокрана будет являться надежным вложением средств, которые окупятся за минимальный период. Спецтехника воплотила в себе сразу несколько преимуществ, среди которых следует отметить экономичность, производительность и универсализм.

Особенности колесной базы автокрана

Основой данной модели является шасси КАМАЗ-43118 6х6, которое обладает высокой проходимостью и способно с легкостью преодолевать ямы и небольшие рвы, передвигаться по бездорожью и песчаным трассам. Дизельный двигатель КАМАЗ-740.662-300 перемещает технику по трассе со скоростью 60 километров в час. При этом его мощность составляет 300 лошадиных сил.

Характеристики крановой установки

При помощи четырех секций овоидного типа автокран способен перемещать груз до 25 тонн на максимальную высоту 31 метр. При использовании решетчатого гуська этот показатель увеличивается до 40,4 метра. Выдвижение стрелы осуществляется при помощи полиспастов и специальных канатов, а подъем и опускание груза выполняется усовершенствованной лебедкой, оснащенной надежной тормозной системой. Благодаря этому становится возможным перемещение взрывчатых веществ и ядохимикатов. Автокран может функционировать как с полным опорным контуром (5,45х6,1 метра), так и с сокращенным (5,45х2,28 метра), что является неоспоримым преимуществом на тесных строительных площадках.

Особенности кабины оператора

Благодаря инновациям, производительность крановщика значительно выросла. Этому способствуют чувствительные джойстики, специальное регулируемое кресло, широкий обзор кабины и система управления климатом. Имеется возможность записи всех данных на внешний носитель, что позволяет упростить работу.

Автомобильный кран КС-55713-5В-4 «Галичанин», приобретенный в нашей компании, полностью проверен и подготовлен к эксплуатации нашими специалистами. Это является гарантией его длительной службы и надежности.


Автокраны «Галичанин»: КС-55713-5

Описание

Кран автомобильный КС-55713-5 грузоподъемностью 25 тонн на шасси автомобиля KAMAZ-43118 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями. Кран прост в управлении и обслуживании, надежен в работе, может успешно эксплуатироваться в условиях бездорожья.

Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели KAMAZ-43118. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) — все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте-и газопроводов, разработках месторождений.

Привод крановой установки — гидравлический от двух аксиально — поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Кран оборудован гидравлическими опорами с выдвижными опорными балками, металлическими подпятниками гидроопор и штатными деревянными подкладками для уменьшения давления подпятников на грунт при установки крана на выносные опоры в рабочем режиме.

Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких рабочих операций.

Трехсекционная телескопическая стрела длиной 9,7 — 21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе.

Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана, имеет встроенный прибор фиксации характеристик — «черный ящик» и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты крана при работе в опасной близости от линий электропередач.



Автокран КС-55713-5В — Официальный дилер ПАО «КАМАЗ» Астрахань

Базовое шасси:КАМАЗ-43118
Максимальный грузовой момент, т.м80
Грузоподьемность максимальная, т/вылет, м25/3,2
Длина стрелы, м9,5 — 28,0
Длина гуська, м9
Максимальная высота подьема крюка, м
— с основной стрелой28,3
— с основной стрелой и гуськом 9 м37,3
Макс. глубина опускания крюка стрелой 9,5 м на вылете 5,0 м, м
25
Масса груза, при которой допускается выдвижение секций стрелы, т6,0
Скорость подъема-опускания груза, м/мин
— номинальная (с грузом массой до 25,0 т)6
— увеличенная (с грузом массой до 6,0 т)12
— максимальная (кратность полиспаста 1)40
Скорость посадки груза, м/минне более 0,2
Частота вращения поворотной части, об/миндо 1,4
Скорость передвижения крана своим ходом, км/чдо 60
Размер опорного контура вдоль х поперек оси шасси, м
— при выдвинутых балках выносных опор4,9×5,8
— при втянутых балках выносных опор4,9×2,27
Масса крана в транспортном положении без гуська, т22,35
Колесная формула базового автомобиля6×6
Двигатель базового автомобиля:дизельный
— модельКамаз-740
Габариты крана в транспортном положении, м (длина х ширина х высота)11,8×2,5×3.9
Температура эксплуатации, град. Сот −40 до +40

Автокран Галичанин КС-55713-5В-4 шасси Камаз 43118 25т., 31м. — «ООО «ВЕКТОР»»

Максимальный грузовой момент, т.м

85

Грузоподъемность максимальная, т/вылет, м

25/3,4

Длина стрелы, м

9,7 — 31,0

Длина гуська, м

9

Угол установки гуська, град

0, 20, 40

Максимальная высота подъема крюка, м



— с основной стрелой 31,0 м

31,6

— с основной стрелой 31,0 м и гуськом 9 м

40,4

Макс.

глубина опускания крюка, м

32

Масса груза, при которой допускается выдвижение секций стрелы, т

6,0

Скорость подъема-опускания груза, м/мин



— номинальная (с грузом массой до 25,0 т)

4,9

— увеличенная (с грузом массой до 6,34 т)

9,7

— максимальная (кратность полиспаста 2)

19,3

Скорость посадки груза, м/мин

не более 0,2

Частота вращения поворотной части, об/мин

от 0,2 до 1,4

Скорость передвижения крана своим ходом, км/ч

до 60

Размер опорного контура вдоль х поперек оси шасси, м



— при выдвинутых балках выносных опор

5,45 х 6,1

— при втянутых балках выносных опор

5,45 х 2,28

Масса дополнительного съемного противовеса, т

1,9 + 4,5

Колесная формула базового автомобиля

6 х 6

Двигатель базового автомобиля:

дизельный

— модель

КАМАЗ-740.622-300

— мощность, л.с.(кВт)

300(221)

Габариты крана в транспортном положении, м (длина х ширина х высота)

12 х 2,55 х 3,91

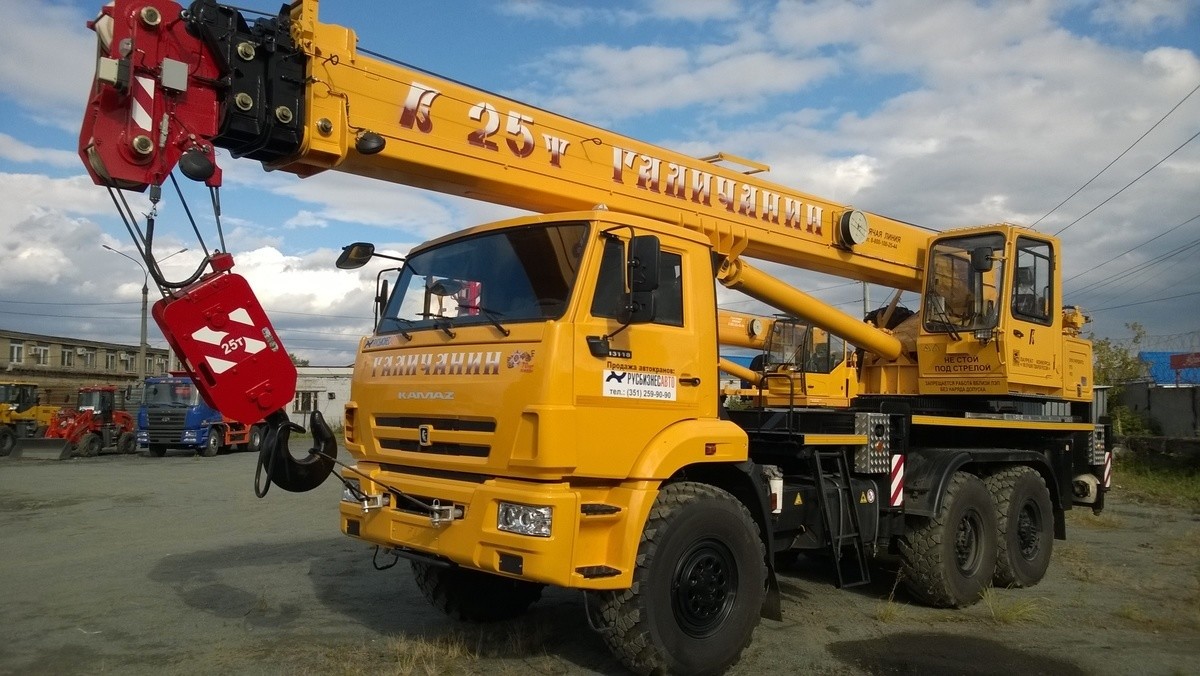

Автокран КС-55713-5В-4 на базе шасси КАМАЗ-43118

Параметр

Значение

Наименование автокрана

Кран автомобильный КС-55713-5В-4 «Галичанин»

Назначение

Предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.

Базовое шасси

КАМАЗ-43118

Колесная формула

6х6

Грузоподъемность, т

25

Максимальный грузовой момент, т.м

85

Длина стрелы, м

9,7 — 31,0

Профиль стрелы

ОВОИД

Опорный контур, м



— максимальный

5,45 х 6,1

— минимальный

5,45 х 2,28

Зона работы крана, град

240, 360

Длина гуська, м

9

Угол наклона гуська,град

0,20,40

Способ перевозки гуська

отдельно

Макс. глубина опускания крюка, м

32

Максимальный вылет с основной стрелой (с гуськом), м

29,0 (37,0) Максимальная высота подъема крюка, м

— основная стрела, м

31,6

— основная стрела + гусек

40,4

Максимальный груз, при котором допускается телескопирование стрелы, т

6,0

Скорость подъема-опускания груза, м/мин



— номинальная

6,2

— максимальная

24,8

— посадки

0,2

Частота вращения поворотной части, об/мин

до 1,7

Прибор безопасности

ОНК-160

Максимальная масса противовеса, т

6,4

Набор противовесов, т

0+1,9+4,5

Шасси базового автомобиля

КАМАЗ-43118

Колесная формула

6 х 6

База шасси, м

3,69+1,32

Двигатель шасси (ЕВРО-5)

Камаз 740.

705 — 300

— мощность, л.с.(кВт)

300 (221)

Транспортная скорость , км/ч

60

Общая длина крана, м

12,0

Высота крана, м

3,97

Ширина крана, м

2,55

Передний угол свеса, град

35

Задний угол свеса, град

16

Масса крана в минимальной комплектации, т

22,5

Нагрузка на 1-ю ось, т

6,5

Нагрузка на заднюю тележку,т

16,0

Масса буксируемого прицепа, т

12,0

Возможность работы с опасными грузами

ДА

Температура эксплуатации, °С

±40

Дополнительные опции:

Противовес перевозимый отдельно массой 4.5 тонны


Противовес перевозимый отдельно массой 1.9 тонны
Удлинитель стрелы (гусек) с изменяемым углом наклона, длина 9м. перевозимый отдельно

Срок гарантийного обслуживания крана

18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки

Нормативный срок службы крана, лет

12

Завод-изготовитель, страна

АО «Галичский автокрановый завод»,


Россия

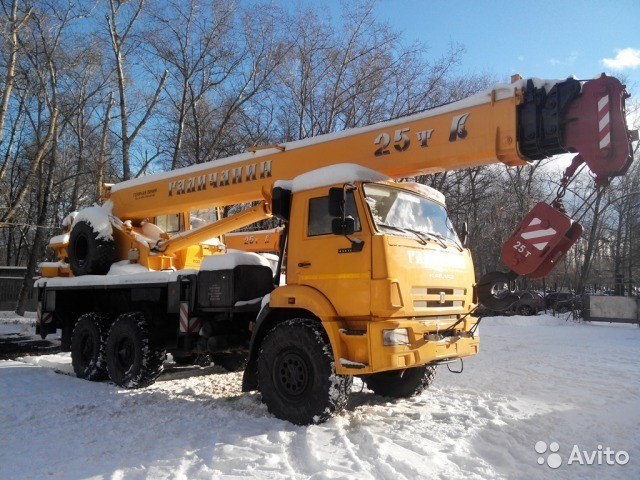

Автокран «Галичанин» КС-55713-5В-4 на базе KAMAЗ-43118

Крановая установка

Грузоподъемность 25 т

Грузовой момент 85 т*м

Длина стрелы 9,7-31,0 м

Длина гуська (опция) 9 м

Зона работы 240°, 360°

Макс. масса груза при телескопировании стрелы 6 т

Максимальная высота подъема крюк (без гуська) 31,6 м

Максимальная высота подъема крюк (с гуськом) 40,4 м

Максимальная глубина опускания крюка 32 м

Максимальная масса противовеса 6,4 т

Максимальный вылет с основной стрелой (с гуськом) 29,0 м (37,0 м)

Набор противовесов 0+1,9+4,5 т

Опорный контур Максимальный: 5,45×6,10 м; Минимальный: 5,45×2,28 м;

Прибор безопасности ОНК-160

Профиль стрелы ОВОИД

Скорость вращения поворотной части До 1,7 об/мин

Скорость подъема-опускания груза Номинальная: 6,2 м/мин; Максимальная: 24,8 м/мин; Посадки: 0,2 м/мин;

Способ перевозки гуська Отдельно

Угол наклона гуська 0°,20°,40°

Базовое шасси (автомобиль)

Модель шасси KAMAЗ-43118

Колесная формула 6×6

База шасси 3,69+1,32 м

Двигатель шасси КАМАЗ 740.705 — 300

Мощность двигателя 300 (221) л.с. (кВт)

Транспортная скорость 60 км/ч

Особенности техники

Возможность работы с опасными грузами Да

Габариты автокрана в транспортном положении 12,00×2,55×3,97 (д×ш×в), м

Задний угол свеса 16°

Масса буксируемого прицепа 12 т

Масса крана в минимальной комплектации 22,5 т

Нагрузка на заднюю тележку 16,0 т

Нагрузка на первую ось 6,5 т

Нормативный срок службы автокрана 12 лет

Передний угол свеса 35°

Срок гарантийного обслуживания автокрана 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки

Температура эксплуатации От -40°С до +40°С

Автокран КС 55713-5В-4, КамАЗ-43118 (6 х 6), 25т.

Галичанин

Цена : Уточняйте у менеджера



  В сравнение  Наличие (цена)



Технические характеристики Автокран КС 55713-5В-4, КамАЗ-43118 (6 х 6), 25т. Галичанин

МодельГаличанин Автокран КС 55713-5В-4, КамАЗ-43118 (6 х 6), 25т.
ПроизводительГаличанин
МодельбазовогошассиКамАЗ-43118 (6х6)
Производитель шассиКАМАЗ
Грузоподъемность максимальная, т 25
Максимальный грузовой момент, тм80
Длина стрелы, м 28
Вылет стрелы (люльки), м  9,5-31
Количество секций стрелы4
Максимальная высота подъема (люльки), м31.3
Опорный контур (м)4,9х5,8
Особенности исполненияОВОИД,Дополнительный отдельновозимый противовес массой 1,5 тонны,Дополнительный отдельновозимый противовес массой 4,5 тонны


Доставка Автокран КС 55713-5В-4, КамАЗ-43118 (6 х 6), 25т. Галичанин осуществляется в следующие города: Астрахань, Барнаул, Великий Новгород, Владимир, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Йошкар-Ола, Казань, Кемерово, Киров, Красноярск, Краснодар, Курган, Липецк, Минеральные Воды, Нижний Новгород, Набережные Челны, Нефтекамск, Нижневартовск, Новороссийск, Новосибирск, Новый Уренгой, Омск, Пенза, Пермь, Пятигорск, Ростов-на-Дону, Санкт-Петербург, Самара, Ставрополь, Сургут, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Чита.Архангельск, Белгород, Брянск, Вологда, Иваново, Калуга, Кострома, Курск, Магнитогорск, Мурманск, Нижний Тагил, Нальчик, Новокузнецк, Октябрьский, Орел, Оренбург, Петрозаводск, Псков, Рязань, Саратов, Стерлитамак, Сыктывкар, Череповец, Энгельс, Ярославль;Сочи.

Так же можем доставить Автокран КС 55713-5В-4, КамАЗ-43118 (6 х 6), 25т. Галичанин в Кахахстан — города Алма-Ата, Астана


Другие модификации
  • Автокран КС 55713-1 с гуськом, КамАЗ-65115 (6 х 4), 25т.
  • Автокран КС 55713-1, КамАЗ-65115 (6 х 4), 25т.
  • Автокран КС 55713-1В с гуськом, КамАЗ-65115 (6 х 4), 25т.
  • Автокран КС 55713-1В, КамАЗ-65115 (6 х 4), 25т.
  • Автокран КС 55713-1В-4 с гуськом, КамАЗ-65115 (6 х 4), 25т.
  • Автокран КС 55713-1В-4, КамАЗ-65115 (6 х 4), 25т.
  • Автокран КС 55713-3, Урал-4320 (6 х 6), 25т.
  • Автокран КС 55713-3В с гуськом, Урал-5557 (6 х 6), 25т.
  • Автокран КС 55713-3В, Урал-5557 (6 х 6), 25т.
  • Автокран КС 55713-3В-4 с гуськом, Урал-5557 (6 х 6), 25т.
  • Автокран КС 55713-3В-4, Урал-5557 (6 х 6), 25т.
  • Автокран КС 55713-4 с гуськом, КамАЗ-65111 (6 х 6), 25т.
  • Автокран КС 55713-4,КамАЗ-65111 (6 х 6), 25т.
  • Автокран КС 55713-4В с гуськом, КамАЗ-65111 (6 х 6), 25т.
  • Автокран КС 55713-4В,КамАЗ-65111 (6 х 6), 25т.
  • Автокран КС 55713-4В-4 с гуськом, КамАЗ-65111 (6 х 6), 25т.
  • Автокран КС 55713-4В-4, КамАЗ-65111 (6 х 6), 25т.
  • Автокран КС 55713-5 с гуськом, КамАЗ-43118 (6 х 6), 25т.
  • Автокран КС 55713-5, КамАЗ-43118 (6 х 6), 25т.
  • Автокран КС 55713-5В с гуськом, КамАЗ-43118 (6 х 6), 25т.
  • Автокран КС 55713-5В, КамАЗ-43118 (6 х 6), 25т.
  • Автокран КС 55713-5В-4 с гуськом, КамАЗ-43118 (6 х 6), 25т.
  • Автокран КС 55713-6В с гуськом, МАЗ-6312 (6 х 4), 25т.
  • Автокран КС 55713-6В, МАЗ-6312 (6 х 4), 25т.
  • Автокран КС 55713-6В-4 с гуськом, МАЗ-6312 (6 х 4), 25т.
  • Автокран КС 55713-6В-4, МАЗ-6312 (6 х 4), 25т.


Кран камаз галичанин 25 тонн технические характеристики. Продажа автокранов Галицкий в России! Устройство и органы управления спецтехники

Описание модели

Автомобильный консольный кран КС-65721 грузоподъемностью 60 тонн смонтирован на шасси Volvo FM400 8 × 4. Предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает прекрасной маневренностью, надежностью и простотой управления, что позволяет использовать кран на объектах с различными типами подъездных путей.

Крановая система приводится в движение сдвоенными шестеренными насосами, которые приводятся в движение двигателем базового автомобиля через коробку передач. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скорости рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Для управления рабочими операциями на кране используется электрогидравлическая пропорциональная система управления, обеспечивающая более точное и плавное управление рабочими операциями.

При изготовлении опорных металлоконструкций крановой установки и пятисекционной телескопической стрелы используется импортная высокопрочная сталь WELDOX. Секции стрелы изготовлены из двух гнутых цельнометаллических профилей и, в соответствии с современными тенденциями в мировом краностроении, имеют непрямоугольное сечение с эллиптическим нижним поясом. Длина стрелы в убранном положении 11,7 м обеспечивает крану компактность и маневренность при движении. При полностью выдвинутых пяти секциях длина стрелы составляет 42 м, что обеспечивает большую рабочую зону и максимальный ход груза во время работы.Возможность выдвигания стрелы с грузом на крюке позволяет крану выполнять специальные задачи: устанавливать грузы в труднодоступных местах, переносить их между навесными конструкциями. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами, когда балки выносных опор не полностью выдвинуты. Максимальный размер опорного контура (7,56 х 7,2) достигается за счет использования нестандартной конструкции нижней рамы и аутригеров, из-за которой кран имеет возможность работы с нагрузками в круговой области \ u200b \ u200b360 градусов без потери грузоподъемных характеристик в передней рабочей зоне «над кабиной». Возможность работать в зоне на 360 градусов сводит к минимуму количество перестановок во время работы на объекте и повышает эффективность работы.

Дополнительное оснащение стрелы телескопической стрелой общей длиной 15,0 м (9,0 м — неподвижная часть и телескопическая часть длиной 6,0 м) с возможностью установки под углом 0, 15 и 30 м. градусов по отношению к продольной оси стрелы значительно расширяет зону использования крана, площадь его служебной зоны и размер зоны стрельбы.Кроме того, на оголовке стрелы может быть установлен моноблок для работы со вспомогательной лебедкой с одноразовым запасом грузового троса.

Использование дополнительных съемных противовесов при эксплуатации позволяет значительно повысить грузовые характеристики крана на средних и больших вылетах, что обеспечивает лучшую производительность среди аналогичных кранов данной размерной группы.

Установка стрелы и дополнительных противовесов в рабочее положение осуществляется без использования дополнительного подъемного оборудования и человеческих ресурсов.

Кран может быть оборудован двумя грузовыми лебедками для основной и вспомогательной лебедки, что исключает необходимость повторного подъема троса и позволяет работать независимо с основной стрелой и гуськом или отдельным блоком (клювом).

Редуктор подъемно-поворотных механизмов планетарного крана с дисковыми тормозами, отвечающий современным требованиям к подъемным машинам. Во многих крановых агрегатах используются импортные комплектующие, не требующие замены и ремонта в течение всего срока службы крана.Для обогрева кабины машиниста крана используется автономный дизельный отопитель. Кабина крановщика имеет панорамное переднее стекло, которое в сочетании с откидывающимся сиденьем крановщика увеличивает угол обзора в вертикальной плоскости, тем самым обеспечивая отличный обзор рабочей зоны при любой длине стрелы и любом угле наклона стрелы.

Безопасная работа крана обеспечивается комплексом приборов и устройств, в том числе микропроцессорным ограничителем нагрузки с цифровой индикацией рабочих параметров на дисплее в кабине машиниста. Устройство автоматически защищает кран от перегрузки и опрокидывания, оснащено системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенный блок памяти телеметрии («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН ) для работы вблизи ЛЭП.

Технические характеристики


Максимальная грузоподъемность, т / вылет, м — 60 / 2,5
Длина стрелы, м — 11,7 — 42
Длина стрелы, м — 9 или 15
Максимальная высота подъема крюка, м
— с основная стрела 42 м — 42.5
— с основной стрелой 42 м и удлинителем 9 м — 51,4
— с основной стрелой 42 м и удлинителем 15 м — 57,3
Макс. Глубина опускания крюка стрелой 11,7 м при вылете 6,0 м, м — 8,0
Масса груза, при которой допускается выдвижение секций стрелы, т — 6,0
Скорость подъема-опускания груза, м / min
— номинальная (при массе груза до 60,0 т) — 2,78
— повышенная (при массе груза до 9,0 т) — 5,56
— максимальная (кратность цепной тали 1) — 39.0
Скорость загрузки, м / мин — 0,15
Частота вращения поворотной части, оборотов в минуту — 0 … 1,76
Кран скорости передвижения своим ходом, км / ч — до 50
Размер опорного контура вдоль ось шасси x через передние опоры x через задние опоры, м
— с выдвинутыми балками выносные опоры 7,56 x 7,2 x 7,2
— с частично выдвинутыми балками выносных опор 7,0 x 5,66 x 4,73
Масса крана в транспортном положении, т (с противовесами и удлинителем ) — 44
Колесная формула базового автомобиля 8 х 4
Двигатель базового автомобиля, модель D13A400
Габаритные размеры крана в транспортном положении, м (длина х ширина х высота) 14.12 х 2,5 х 3,98
Температура эксплуатации, град. От -40 до +40

Автокран «Галичанин КС-55729» производства Галичского автокранового завода. Привлечение специалистов и использование новых методов производства позволяет нам улучшать модель в соответствии с последними стандартами качества. В производственном процессе используются металлоконструкции, которые завод изготавливает на собственном оборудовании из высокопрочной стали марки Weldox.

Описание модели КС-55729

Галицкий КС-55729 установлен на базе автомобиля КамАЗ-6540.Привод оборудования приводится в действие двигателем шасси через многоступенчатые коробки передач и коробки отбора мощности. Механизм крана работает от отдельного привода с помощью гидроцилиндров и двигателей.

Плавное управление обеспечивается гидравлической системой с большим выбором скоростей для крановых операций. Отрезки овальных стрелок свариваются из профилей стыковыми швами, тем самым повышая прочность конструкции при небольшом весе.

В убранном состоянии стрелка галицкая — 9.6 метров. В полностью выдвинутом состоянии — 30,2 метра. Возможна комплектация гуськом оборудования для увеличения рабочей зоны обслуживания. Угол наклона гуська составляет 0 и 30 градусов. В состав оборудования входит противовес, увеличивающий максимальный вылет и улучшающие эксплуатационные характеристики автокрана Галичанин.









Технические характеристики

Автокран КС-55729 универсален в использовании благодаря большой высоте груза и техническим параметрам:

  • грузовой момент, не более- 98 тм;
  • грузоподъемность, макс / вылет — 32 т / 3 м;
  • длина стрелы / гуська — 9,6-30,2 / 9,0;
  • высота подъема, макс / со стрелой — 30,5 / 40,2 м;
  • максимальная нагрузка телескопических секций — 4,35 тонны;
  • Скорость перемещения груза, не более — 39,9 м / мин;
  • Габариты
  • (длина х высота х ширина), см — 1200х385х250.

Срок службы автокрана Галицкий оценивается в 12 лет. Скорость вращения роторного оборудования не должна превышать 1.38 об. / Мин. Галицкий имеет широкий диапазон температур, при котором возможна его эксплуатация — от -40 до +40 градусов по Цельсию. Гарантийное обслуживание крана осуществляется в течение 1,5 лет после пуска крана в эксплуатацию.

Параметры шасси крана Галичанин КС-55729:

  • скорость движения — до 60 км / ч;
  • колесная формула — 8х4;
  • Модель двигателя
  • — КамАЗ-Cummins ISB6. 7 300, дизель;
  • мощность — 307 л.с. или 226 кВт.

Галицкие стационарные и дополнительные съемные противовесы весят 2 шт.По 4 тонны.

Применение автокрана Галичанин КС-55729

Телескопическая стрела позволяет крановой технике выполнять специальные задачи по размещению грузов в труднопроходимых местах, а также по перемещению их между навесными конструкциями. Режим работы с убранными балками и установка крана на опоры позволяет Галичанину работать в ограниченном пространстве. Модель укомплектована всем для работы в промышленном и гражданском строительстве, на разнесенных объектах.Грузоподъемность самосвала на свободном шасси оптимальна для разгрузки и погрузки материалов, их перемещения в пределах строительной или сборочной площадки.

Преимущества

Модель КС-55729 имеет следующие преимущества перед другими автокранами:

  • выбор угла наклона гуська;
  • длинное телескопическое оборудование и высота подъема;
  • шасси, позволяющее перевозить кран с противовесом и стрелой;
  • защита от опрокидывания и перегрузки;
  • современные редукторы поворотно-подъемного механизма.

Система координатной защиты позволяет работать даже вблизи линий связи и в ограниченном пространстве, а импортные уплотнения и гидромоторы делают установку надежной.

Видео: О подъемных кранах. Галицкий КС-55729-1

ГРУППА СПЕЦНЕФТЕМАШ реализует новые галицкие автокраны со склада и под заказ во все регионы России по ценам ниже заводских. В этом каталоге собраны все актуальные модели автокранов «Галичанин» с техническими характеристиками и фотографиями.За дополнительной информацией обращайтесь в отдел продаж.

Каталог автокранов марки Галичанин

Технические характеристики КС-55713-1 Параметр Значение Максимальный подъемный момент, тм 80 Максимальная грузоподъемность, т / вылет, м 25 / 3,2 Длина стрелы, м 9,7 — 21,7 Длина стрелы, м 9 Максимальная высота подъема крюка, м — с основной стрелой 21,7 м 21,9 — с основной стрелой 21,7 м и удлинителем 9 м 30,0 Макс. глубина опускания крюка, м 12 Масса груза, при которой можно выдвигать секции стрелы, т 4.34 Скорость подъема и опускания груза, м / мин — номинальная (при массе груза до 25,0 т) 5 — повышенная (при массе груза до 6,34 т) 12 — максимальная (частота работы цепной тали 1) 40 Погрузка не скорость, м / мин не более 0,3 Частота вращения поворотной части, оборотов в минуту от 0,15 до 1,4 Crane скорости движения своим ходом, км / ч до 60 Размер опорного контура вдоль х поперек оси шасси, м — с выдвинутые балки выносных опор 4,2 x 5,6 — со втянутыми балками выносных опор 4,2 x 2,28 Колесная формула базового автомобиля 6 x 4 Двигатель базового автомобиля: дизельный — Cummins ISB6.Модель 7300 — мощность, л.с. (кВт) 307 (225,6) Габаритные размеры крана в транспортном положении, м (длина х ширина х высота) 12 х 2,5 х 3,6 Температура эксплуатации, градусы … От -40 до +40 Гарантийный срок крана 18 месяцев с момента срок передачи крана потребителю, но не более 1000 часов эксплуатации Нормативный срок службы автокрана, лет 12 Описание модели КС-55713-1 Кран автомобильный стреловой КС-55713-1 г / п 25 тн навесной на шасси автомобилей КамАЗ 65115.Предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Все шасси обладают отличной маневренностью и простотой управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а его небольшие размеры делают его пригодным для эксплуатации в стесненных условиях современных городов. Крановая установка приводится в движение двумя аксиально-поршневыми гидронасосами, которые приводятся в движение двигателем базовой машины через коробку передач и дополнительный вал отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скорости рабочих операций, а также возможность одновременного совмещения нескольких крановых операций. Трехсекционная телескопическая стрела длиной 9,7 — 21,7 м в убранном положении обеспечивает крану компактность и маневренность при перемещении, а в выдвинутом положении — обширную рабочую зону и большую высоту для перемещения груза во время работы.Дополнительное оснащение стрелы решетчатым удлинителем длиной 9 м позволяет обеспечить наибольшую площадь обслуживания и размер стрелкового пространства среди аналогичных моделей 25-тонных кранов. Перевод стрелы из транспортного положения в рабочее и обратно осуществляется вручную без использования дополнительного подъемного оборудования. Возможность выдвигания стрелы с грузом на крюке позволяет крану выполнять специальные задачи: устанавливать грузы в труднодоступных местах, переносить их между навесными конструкциями.Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры с втянутыми балками выносных опор. Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель грузоподъемности с цифровой индикацией рабочих параметров на дисплее в кабине машиниста. Устройство автоматически защищает кран от перегрузки и опрокидывания, оснащено системой координат крана, необходимой для работы в стесненных условиях, имеет встроенный блок памяти телеметрии («черный ящик») и модуль.


Страниц: 1

Прайс-лист на автокраны Галичанин

.
Автокран модели Шасси автокрана Цена с НДС, руб.
100 тонн (OVOID)
КС-85713 «Галичанин». Основная стрела 51,0 м овальный профиль шасси Volvo FM (10×4) EURO-4 45 000 000
КС-84713-2 «Галичанин».Основная стрела 51,0 м овальный профиль шасси МЗКТ (10×4) ЕВРО-4 40 500 000
100 тонн (OVOID) — опции
Крюк двурогий г / п 100,0 тн 450 000
Двухколенный складной удлинитель длиной 10,0 м — 18,0 м 900 000
Установка второй (вспомогательной) грузовой лебедки в комплекте с моноблоком («клювом») на головку стрелы и с дополнительной крюковой подвеской грузоподъемностью 5.0 тонн. В комплект также входит установка видеокамеры для наблюдения за намоткой троса грузового лебедя 1 500 000
максимальный комплект дополнительных отдельно транспортируемых противовесов может иметь общую массу 20,0 т и включать 4 противовеса массой 5,0 т каждый 600 000
Комплект из двух дополнительных отдельно транспортируемых противовесов по 5,0 т каждый 600 000
70 тонн (OVOID)
Стрела базовой конфигурации КС-75721 «Галичанин» H&H (Hudak and Hirschmann, Германия) 42.0 м
профиль яйцевидный
шасси Volvo FM (8×4) EURO-4 26 000 000
KS-75721-1 «Galichanin» H&H (Hudak and Hirschmann, Германия) Стрела базовой конфигурации 42,0 м овальный профиль шасси КамАЗ-7330 (10х4) ЕВРО-4 23 300 000
KS-74721-2 «Galichanin» H&H (Hudak and Hirschmann, Германия) Стрела базовой конфигурации 42,0 м овальный профиль шасси МЗКТ-750120 (10×4) 23 300 000
Стрела базовой конфигурации КС-75721-3 «Галичанин» H&H (Hudak and Hirschmann, Германия) 42. 0 м овальный профиль шасси mAN (8×4) 26 000 000
KS-75721-6 «Galichanin» H&H (Hudak and Hirschmann, Германия) Стрела базовой конфигурации 42,0 м овальный профиль шасси МЗКТ-652715 (8×8) 24 500 000
KS-75721-8 «Galichanin» H&H (Hudak and Hirschmann, Германия) Стрела базовой конфигурации 42,0 м
овальный профиль
шасси scania (8×4) EURO-5 26 000 000
70 тонн (OVOID) — опции
Установка второй грузовой лебедки в сборе с моноблоком на головке стрелы для работы на одиночном складе с крановой подвеской г / п 3.2 т и видеокамера для наблюдения за намоткой троса грузовой лебедки 400 000
Двухколенная складывающаяся стрела длиной 9,1 м — 15,0 м, с изменяемым углом наклона 0 или 30 градусов от оси стрелы, в комплекте с крюковой подвеской грузоподъемностью 6 т. Возможна установка в сочетании со второй грузовой лебедкой 600 000
Дополнительный, отдельно транспортируемый противовес 4,0 тонны (для КС-75721-1 и КС-74721-2 масса 4.3 тонны) 300 000
165 000
180 000
60 тонн (OVOID)
КС-65721 Стрела базовая комплектация «Галичанин» 42,0 м овальный профиль шасси Volvo FM (8×4) EURO-4 24 000 000
Стрела КС-65721-2 «Галичанин» базовая комплектация 42,0 м овальный профиль шасси МЗКТ-750110 (8х4) ЕВРО-4 20 000 000
Стрела КС-65721-6 «Галичанин» базовая комплектация 42. 0 м овальный профиль шасси МЗКТ-652715 (8×8) ЕВРО-4 22 000 000
60 тонн (OVOID) — опции
Установка второй грузовой лебедки в сборе с моноблоком на головке стрелы для работы на единичном резерве, с крюковой подвеской грузоподъемностью 3,2 тонны и видеокамерой для наблюдения за намоткой троса грузовой лебедки 400 000
Двухколенный складывающийся удлинитель 9.Длина 1 м — 15,0 м, с изменяемым углом наклона от 0 до 30 градусов от оси стрелы, в комплекте с крюковой подвеской г / п 6 т. Возможна установка в комплекте со второй грузовой лебедкой (отдельно транспортируемая для КС-65721-6) 600 000
Комплект из двух дополнительных отдельно транспортируемых противовесов:
— 2 х 3,25 тонны для автокранов КС-65721, КС-65721-2;
— для автокрана КС-65721-6 входят в базовую комплектацию.
375 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с двумя грузовыми лебедками) 180 000
Компактный кран 50 тонн (OVOID)
КС-65715 «Галичанин» базовая комплектация Стрела 40 м овального профиля шасси VOLVO (8х4) EURO-4 21 500 000
КС-65715-1 «Галичанин» базовая комплектация Стрела 40 м овального профиля 18 700 000
КС-65715-3 «Галичанин» базовая комплектация Стрела 40 м овального профиля шасси MAN (8х4) ЕВРО-4 23 000 000
КС-65715-6 «Галичанин» базовая комплектация Стрела 40 м овального профиля 21 000 000
Компактный кран 50 тонн (OVOID) — Опции
Установка второй грузовой лебедки в сборе с цельным блоком на оголовке стрелы, с крюковой подвеской г / п 3. 2 тонны и видеокамера для наблюдения за намоткой троса грузовой лебедки 450 000
Удлинитель двухколенный складной длиной 10 м — 17,0 м, с переменным углом наклона 0; 20 или 40 градусов от оси стрелы, в комплекте с крюковой подвеской грузоподъемностью 9,5 т. Возможна установка в сочетании со второй грузовой лебедкой 700 000
Дополнительный отдельно переносимый противовес массой 5 ​​тонн 300 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с двумя грузовыми лебедками) 180 000
50 тонн (OVOID)
Стрела КС-65713-1 «Галичанин» базовая 34.1 м овальный профиль шасси КамАЗ-65201 (8х4) ЕВРО-4 14 450 000
КС-64713-2 Стрела базовая комплектация «Галичанин» 34,1 м овальный профиль шасси МЗКТ-750110 (8х4) ЕВРО-4 14 450 000
КС-65713-5 «Галичанин» Стрела базовой комплектации 34,1 м овальный профиль
(основные противовесы транспортируются отдельно от автокрана)
18 200 000
Стрела КС-65713-6 «Галичанин» базовая 34.1 м овальный профиль шасси МЗКТ-652715 (8×8) ЕВРО-4 18 200 000
50 тонн (OVOID) — опции
Установка второй грузовой лебедки в сборе с моноблоком на оголовке стрелы, с крюковой подвеской г / п 3,2 т. (Кроме KS-65713-5) 350 000
Двухступенчатая телескопическая стрела длиной 9,1 м — 15,0 м, с переменным углом наклона от 0 до 30 градусов от оси стрелы, в комплекте с крюковой подвеской с грузоподъемностью 4.5 тонн. Возможна установка в сочетании со второй грузовой лебедкой (кроме КС-65713-5). 600 000
Комплект из двух дополнительных отдельно транспортируемых противовесов 2 х 3,0 тонны. 350 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с двумя грузовыми лебедками) 180 000
32 тонны (OVOID)
КС-55729Б Стрела «Галичанин» 30.2 м овальный профиль шасси МАЗ-6312 (6х4) ЕВРО-4 8 750 000
КС-55729-1В Стрела «Галичанин» 30,2 м овального профиля шасси КамАЗ-6540 (8х4) ЕВРО-4 9 050 000
КС-55729-5Б Стрела «Галичанин» 30,2 м овального профиля
(дополнительный противовес и стрела транспортируются отдельно от автокрана)
шасси КамАЗ-63501 (8×8) ЕВРО-4 10 300 000
32 тонны (OVOID) — опции
Дополнительный отдельно переносимый противовес 2.9 тонн для автокрана КС-55729В 270 000
Дополнительный отдельно переносной противовес массой 2,4 т для автокрана КС-55729-5В 250 000
Дополнительное оборудование с удлинителем 9,0 м с регулируемым углом наклона 0 или 30 градусов от оси стрелы 270 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
25 тонн
Стрела 21. 7 м
КС-55713-1 «Галичанин» стрела 21,7 м 6 850 000
КС-55713-3 «Галичанин» стрела 21,7 м шасси Урал-4320 (6х6) ЕВРО-4 6 750 000
КС-55713-4 «Галичанин» стрела 21,7 м 6 900 000
КС-55713-5 «Галичанин» стрела 21,7 м 6 900 000
Стрела 25 т / 21,7 м — опции
Для моделей серии с длиной стрелы 21.7 метров: доп. Оборудование с прямым решетчатым удлинителем длиной 9,0 м (кроме модели КС-55713-3) 220 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Стрела 23,7 м OVOID
КС-55713-1Л Стрела «Галичанин» 23,7 м овального профиля шасси КамАЗ-65115 (6х4) ЕВРО-4 6 950 000
КС-55713-5Л «Галичанин» стрела 23.7 м овальный профиль шасси КамАЗ-43118 (6х6) ЕВРО-4 6 950 000
25 тонн / Стрела 23,7 м OVOID — опции
Для моделей серии с длиной стрелы 23,7 метра: дополнительное оборудование с прямым решетчатым удлинителем длиной 9,0 м и грузоподъемностью 2,6 т 300 000
Для автокрана КС-55713-1Л дополнительный противовес массой 1,35 т, переносимый в базе или отдельно 100 000
Для автокрана КС-55713-5Л установка гидропортала для возможности монтажа / демонтажа дополнительного съемного противовеса 80 000
Для автокрана КС-55713-5Л дополнительный противовес массой 400 кг, переносимый в базе или отдельно 60 000
Для моделей 23. 7-метровая стрела: дополнительный маслоохладитель 90 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Стрела 28 м
КС-55713-1В Стрела «Галичанин» 28,0 м шасси КамАЗ-65115 (6х4) ЕВРО-4 7 300 000
Стрела КС-55713-3В «Галичанин» 28.0 м шасси Урал-5557 (6х6) ЕВРО-4 7 150 000
КС-55713-4В Стрела «Галичанин» 28,0 м шасси КамАЗ-65111 (6х6) ЕВРО-4 7 300 000
КС-55713-5В Стрела «Галичанин» 28,0 м шасси КамАЗ-43118 (6х6) ЕВРО-4 7 300 000
КС-55713-6В Стрела «Галичанин» 28,0 м шасси МАЗ-6312 (6х4) ЕВРО-4 7 150 000
25 тонн / Стрела 28 м — опции
Для моделей серии с длиной стрелы 28 метров: дополнительное оборудование с прямым решетчатым удлинителем 9.Длина 0 м (для моделей КС-55713-3В и КС-55713-5В транспортируется отдельно) 230 000
Для автокрана КС-55713-5В установка гидропортала для возможности монтажа / демонтажа дополнительного съемного противовеса 80 000
Для автокрана КС-55713-5В дополнительный противовес массой 650 кг перевозится в базе или отдельно 60 000
Для моделей серии с длиной стрелы 28 метров: дополнительное оборудование с ящиком для строп и умывальником договорная
Для моделей серии с длиной стрелы 28 метров: дополнительный масляный радиатор 90 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Стрела 31 м OVOID
Стрела КС-55713-1В-4 «Галичанин» 31 м овального профиля шасси КАМАЗ-65115 (6х4) ЕВРО-4 7 950 000
Стрела КС-55713-5В-4 «Галичанин» 31 м овального профиля шасси КАМАЗ-43118 (6×6) ЕВРО-4 7 950 000
25 тонн / Стрела 31 м OVOID — опции
Для моделей серии с длиной стрелы 31 метр: дополнительное оборудование с длиной стрелы 9. Удлинитель длиной 0 м из высокопрочной стали (возможна установка на головку под углами 0 °, 20 ° и 40 ° к оси стрелы) (для модели КС-55713-5В-4 транспортируется отдельно) 300 000
Для модели КС-55713-1В-4 с длиной стрелы 31 метр: дополнительный отдельно переносной противовес массой 4,5 тонны 330 000
Для модели KS-55713-5V-4 с длиной стрелы 31 метр: первый дополнительный отдельно переносной противовес весом 1.9 тонн 140 000
Для модели КС-55713-5В-4 с длиной стрелы 31 метр: второй дополнительный отдельно переносной противовес массой 4,5 тонны 330 000
Для моделей серии с длиной стрелы 31 метр: дополнительный масляный радиатор 90 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Стрела 40 м OVOID
КС-55731-1 Стрела «Галичанин» 40 м овальный профиль шасси КАМАЗ-6540 (8х4) ЕВРО-4 12 900 000
КС-55731-4 Стрела «Галичанин» 40 м овальный профиль шасси КАМАЗ-65222 (6х6) ЕВРО-4 14 400 000
Стрела 25 т / 40 м OVOID — опции
Для моделей серии с длиной стрелы 40 метров: 9.Стрела 0 м из высокопрочной стали, грузоподъемность 6,3 т 300 000
Для моделей серии с длиной стрелы 40 метров: установка второй грузовой лебедки в комплекте с моноблоком на головке стрелы и с дополнительной крюковой подвеской грузоподъемностью 3,2 т 450 000
Для моделей серии с длиной стрелы 40 метров: дополнительное оборудование с противовесом весом 3. 5 т 300 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с одной грузовой лебедкой) 165 000
Централизованная система смазки узлов и агрегатов краномонтажной компании БЕКА (в комплекте с двумя грузовыми лебедками) 180 000
Универсальный штабелер
Сваебойный агрегат универсальный USA-2 на базе КС-55729-5М грузоподъемностью 32 т (базовая комплектация: головно-мачта 18.7 м; дизель-молот с ударной массой 1250 кг; две грузовые лебедки; крюк подвеска шасси КАМАЗ-6560 (8×8) ЕВРО-4 21 500 000
Универсальный штабелер — опции
Люлька л / с 250 кг для подъема людей на высоту 12 м 200 000
Гидравлический ротатор с усилием 85 кН * м для завинчивания винтовых свай 1 450 000
Гидравлический ротатор с усилием 15 кН * м для бурения договорная
Дизель-молот с максимальной массой ударной части 1800 кг договорная
Кран-манипуляторная установка
Кран-манипулятор-150 2 130 000
Кран-манипулятор — опции
Установка КМУ-150 «под ключ» на автомобиль Заказчика Требуется уточнение модификации автомобиля.В стоимость сертификации авто не входит 200 000
Задняя балка с двумя задними выносными опорами, выдвижными гидроцилиндрами, в комплекте с двумя задними поворотными опорными гидроцилиндрами (выносными опорами), в комплекте с гидравлической проводкой Требуется уточнение модификации автомобиля 200 000

Крановая установка смонтирована на специальном крановом шасси автомобиля КамАЗ-53228-1960. Шасси оснащено механизмами блокировки межколесных и центральных дифференциалов, а также стабилизаторами поперечной и продольной устойчивости.Раздаточная коробка шасси — механическая, двухступенчатая с блокируемым межосевым дифференциалом. Шасси автокрана КС-55713-4 имеет 10-колесную конфигурацию с шинами 280R508, по одной на передней оси и по две на задних осях с каждой стороны.

Для облегчения запуска двигателя в холодное время года шасси оснащено автономной системой предпускового подогрева, которая одновременно выполняет функцию автономного обогревателя кабины водителя. В этом случае кабину можно обогревать при неработающем двигателе.

Крановая установка приводится в движение двумя аксиально-поршневыми гидронасосами с приводом от двигателя базового шасси. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Кран оснащен подвесными гидравлическими опорами с выдвижными опорными балками. Гидравлическая система позволяет легко и плавно управлять механизмами крана в широком диапазоне скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Трехсекционная телескопическая стрела «Галицкого» длиной 9,7–21,7 м обеспечивает компактность и маневренность крана при движении, большую площадь и большую высоту подъема во время работы. Для увеличения высоты подъема крюка и размера пространства стрелы кран может быть оснащен решетчатым удлинителем длиной 9 м, который крепится к оголовку стрелы. В транспортном положении удлинитель повернут и прикреплен к боковой части стрелы. Перевод стрелы из транспортного положения в рабочее и обратно производится вручную без использования подъемного оборудования

.

Система телескопирования стрелы включает два гидроцилиндра выдвижения, которые обеспечивают независимое управление выдвижением-втягиванием каждой из двух подвижных секций.Возможность выдвигания стрелы с грузом на крюке позволяет крану размещать грузы в труднодоступных местах, перенося их между навесными конструкциями.

Безопасная работа крана обеспечивается комплексом приборов и устройств, в том числе микропроцессорным ограничителем нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель грузоподъемности может работать в режиме координатной защиты крана, имеет встроенное устройство фиксации характеристик — «черный ящик» и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты крана при работе в опасной близости. к линиям электропередач.

10+ АВТОМОБИЛЬНЫЕ КРАНЫ ТОП поставщики из 🇷🇺 Россия, Казахстан [2021]

Русский кран автомобильный продукт

🇷🇺 ТОП Экспортер крановый автомобильный из РФ

автокран, компания-производитель многие покупают эту продукцию:

Поставщик

Товар из России

  • Кран автомобильный КС-45734, Автомобильный кран КС-45721, Автомобильный кран КС-55732, Автомобильный кран КС-55733
  • Автомобильный кран КС-55732, Кран автомобильный КС-55733
  • Автокран КС-55733, Кран автомобильный КС-65711
  • Автокран КС-45721, Автокран КС-55732, Автокран КС-55733, Автокран КС-65711
  • Автомобили (типы — 6929М3, 6929Н3, 6929В3, модификации — 6929М3-0, 6929Н3-1, 6929В3-1 , коммерческое наименование — Автокран КС-45721, Автокран КС-55732, Автокран КС-55733), изготовлено
  • Автокран КС-45721, автомобильный КС-55732, Автокран КС-55733, Автокран КС-45734
  • Автомобили (типы — 6929Z2, 6929M2, модификации — 6929Z2-0, 6929Z2-1, 6929М2-1; коммерческие наименования — автомобильный кран КС-45734, автомобильный кран КС-45721), изготовленные по ТУ
  • , автомобили (тип — 6929Z2, 6929M2; модификации — 6929Z2-0, 6929Z2-1, 6929M2-1; c коммерческое наименование — Автокран КС-45734, Автокран КС-45721), выпускается ОАО
  • Автомобили (типы — 6929Z3, 6929Н3; модификации — 6929Z3-3, 6929Н3-3; коммерческие наименования — Автокран КС-45734, Автокран КС-55732), выпускаемый по ТУ
  • Автомобили (тип — 6929Е1; модификации — 6929E1-3, 6929E1-4; торговое наименование — Автокран КС-65717), выпускаемые. в соответствии с техническими условиями ТУ 4835-017-0010527-2013
  • Кран автомобильный КС-45734
  • автомобиль (тип — 6929С7; модификация — 6929С7-1; коммерческое наименование — Автокран КС-65711), выпускаемый открытым акционерным обществом. Акционерное общество «Челябинский механический завод»; местонахождение (адрес
  • Автокран
  • Автокран КС-65717
  • Автокран КС-55733
  • Автокран КС-65717
  • Краны — автомобильные манипуляторы типа АЗН с грузовым моментом до 80 тм с кран-манипуляторами FASSI, PM, PALFINGER, HIAB, DONGHAE, DONGYANG, SOOSAN, XCMG, DINEX, DAEHAN, JUNJINCSM (модель SA-040C), FUR82UKA6WA
  • Краны-манипуляторы автомобильные 3 на шасси КАМАЗ-65201-60, КАМАЗ-65201-63
  • Консольные краны ПКС-55713-1К-3, автомобильные краны КС-45719-7К
  • Консольные краны ПКС-55713-1К-3 и автомобильные краны КС-45719-7К на КАМАЗ-65115-А4, КАМАЗ-43118-42 , Шасси КАМАЗ-43118-46.ТУ 4837-013-00862859-2013, ТУ 4835-014-00862859-2014
  • Краны автомобильные КС-55713-6К, КС-55713-6К-2, КС-55713-6К-3 на шасси МАЗ-6312В3.
  • Автомобильные краны
  • Автомобильные краны КС-35719-5-02, КС-45719-5А на шасси МАЗ-5340В2.
  • Автомобильные краны КС-35719-5-02, КС-45719-5А, КС-55713-6К, КС-55713-6К-2, КС-55713-6К-3. ТУ 4835-006-00239402-98, ТУ 4835-002-00862859-2003, ТУ 4835-003-00862859-2005, ТУ 4835-006-00862859-2009
  • Краны автомобильные КС-55713-1К, КС-55713-1К -1, КС-55713-1К-2, КС-55713-1К-3, КС-35719-8А, КС-65719-1К, КС-65719-1К-1.ТУ 4835-006-00239402-98, ТУ 4835-003-00862859-2005, ТУ 4835-004-00862859-2008, ТУ 4835-006-00862859-
  • Краны автомобильные КС-65719-5К-2
  • Краны автомобильные КС -55713-6К-4 на шасси МАЗ-6312В3. ТУ 4835-006-00862859-2009
  • Краны автомобильные КС-55713-1К-4, КС-55713-5К-4 на базе шасси КАМАЗ-65115-А4, КАМАЗ-43118-42, КАМАЗ-43118-46. ТУ 4835-006-00862859-2009
  • Краны автомобильные КС-65719-3К-1 на шасси КАМАЗ-63501- 41. ТУ 4835-004-00862859-2008
  • Автокраны автомобильные,

  • Автокраны, автомобильные типы 6586, 65860, 65861, 65862, 65866, 6590, 6591, 6592, 6593, 6594, 6595, 6596, 6597, 6598, 6599,
  • Автокраны-манипуляторы с грузовым моментом до 30 тм
  • автотранспорт: автокран автомобильного типа — 84631В, 84632В; специальный самосвал типа КМУ — 84631F, 84632F.
  • вагоны: спецавтомобиль (мультилифт) тип — 84631М; кран-манипулятор автомобильный типа — 84631В, 84632В; специальный самосвал типа КМУ — 84631F, 84632F
  • Краны-манипуляторы автомобильные HINO 5764N-0000030 (мод. 5764N-0000030-40, 5764N-0000030-50, 5764N-0000030-60, 5764N-0000030-70)
  • GIRD автофургон 58497A-0000010, бортовой 58497A- 0000020, Кран-манипулятор 58497А-0000030, Автомобиль-лесовоз 58497А-0000040, Лесовоз 58497А-0000050
  • Автокран

  • КС-45721 — за 6

    в мод.6

    ; автомобильный кран КС-55732 — за 6

    в мод. 6

    ; автомобильный кран КС-55732 — за 6

    в мод. 6
  • Автомобильные краны КС-45721
  • Автомобильные краны КС-65717
  • Автомобильные краны КС-55733
  • Автомобильные краны КС-65711
  • автомобильные краны КС-55732 и КС-65711 (тип 6929, модификации 6929A4, 6929S4), категория N3G
  • Автокран КС-5576К (69814Р) для установки на КамАЗ-65115, изготовленный в соответствии с требованиями ТУ 4835-009-50494676-2006 Автокран КС-5576К (69814Р) Технические условия
  • Кран стреловой КС-65731-1 для установка на КамАЗ-65201 в исполнении согласно ТУ 4835-251-00239304-2010 Кран-стрела автомобильная КС-65731-1 Технические условия
  • Мобильные мастерские УЗСТ 483Ф-11, УЗСТ 5860-24, краны-манипуляторы автомобильные (седельные тягачи) УЗСТ 483Т-11, краны и манипуляторы автомобильные (бортовые) УЗСТ 483В-18, УЗСТ 483В-19, спецтранспорт

    Краны подъемные: краны, манипуляторы автомобильные типа КМА с грузовым моментом до 30 тм включительно

  • Автомобили (марка — УЗСТ, типы — 483В-28, 483В-30, 483В-32, 483В-29, 483В-31, 483В-33, 483Т-14, 483Т-15, 483Т-16, 483Т-17, коммерческие наименования — Автокран-манипулятор (бортовой), Кран-манипулятор
  • Автомобили (марка — УЗСТ, типы — 483В-28, 483В-29, 483В-30, 483В-31, 483В-32, 483В-33, коммерческое наименование — Автопогрузчик. кран (бортовой)), изготовленный в соответствии с ТУ
  • Транспортные средства (марка — УЗСТ, типы — 483В-32, 483В-33, торговое наименование — Автокран-манипулятор (бортовой)), изготовленные в соответствии с техническими условиями: ТУ 4521 — 013-94799587-2009
  • Транспортные средства: марка — УЗСТ, типы — 483Т-06, 483Т-09, 483Т-10; коммерческие наименования — Автокран-манипулятор (седельный тягач)
  • Транспортные средства: марка — УЗСТ, типы — 483В- 07, 483В-08, 483В-09, 483В-10, 483В-11, 483В-12, коммерческое наименование — Кран-манипулятор автомобильный (бортовой)
  • Краны-манипуляторы (краны-манипуляторы с самосвальным кузовом) гидравлические автомобильные ЛМ

    Краны-манипуляторы автомобильные (бортовые автомобили с краном-манипулятором): 6930 на шасси Урал-4320-1951-40; 6932 на шасси Урал-43203-1151-41; 6933 на шасси Урал-4320-1151-41; 6935 на шасси Урал-5557-1151-4

  • автомобиль категории N3, N3G, тип — СКВ1, СКВ3, СКВ5, СКВ7, СКВ9, СКВ13; коммерческое наименование — лесовоз с краном-манипулятором, бортовой грузовик с краном-манипулятором, легковой
  • Краны-манипуляторы автомобильные типа КМА-Э с грузовым моментом до 30 тм с кранами INMAN, PALFINGER, PM, AMCO VEBA, FASSI, FURUKAWA UNIC, KANGLIM, SOOSAN, LV-220 (ОАО «Майкопский Машиностроитель

    »

  • автомобильных кранов типа КС-65740, модификаций КС-65740-4, КС-65740-5 категории N3G на шасси автомобилей КАМАЗ-6540, КАМАЗ-63501, изготовленных по ТУ 4835-031-50494674. -2014 Automobil
  • автомобильные краны типа КС-65740, модификации КС-65740-4, КС-65740-5 категории Н3Г на шасси автомобилей КАМАЗ-6540, КАМАЗ-63501, изготовленные по ТУ 4835- 031-50494674- 2014 Автомобиль
  • Краны-манипуляторы автомобильные гидравлические

    Краны-манипуляторы автомобильные с жесткой (шарнирно-сочлененной) и гибкой (тросовой) подвеской грузозахватного кузова с грузовым моментом до 40 тн

  • Краны стреловые автомобильные и их модификации
  • Краны автомобильные
  • Кран консольный автомобильный с дополнительным оборудованием (рабочая площадка, оборудование для бурения и забивки винтовых свай) и его модификации.
  • Автомобили типа АВ-3120 и их модификации категорий N1 и N2 на базе шасси Ford типа FED, FFD, изготовленные по ТУ 4523-003-447-2016 «Кран-манипулятор автомобильный и его варианты.
  • Автомобили типа АВ- 4116 и их модификации категории N2, на базе шасси RENAULT типа ВД (МАСТЕР), изготовленного по ТУ 4523-003-44
  • 7-2016 Кран-манипулятор автомобильный и его варианты

    Краны-манипуляторы автомобильные с жесткой (шарнирно-сочлененной) и гибкой (канатной) подвеской грузозахватного кузова с грузовым моментом до 31 тм,

  • Автомобили типа АВ-4145 и их модификации на базе шасси Mercedes-Benz типа Sprinter, изготовленные по ТУ 4523-003-44
  • 7-2016 «Кран-манипулятор автомобильный и его варианты.
  • Автомобили типа АВ-6138А, АВ. -613 8 категорий N3, N3G на базе шасси Mercedes-Benz Actros и их модификаций, изготовленных по ТУ 4523-003-44
  • 7-2016 Кран-манипулятор автомобильный и варианты i

  • Краны стреловые автомобильные КС-65740-6, КС-65740-7, КС-65740-8
  • Краны стреловые автомобильные КС- 55744, КС-55744-1
  • Краны стреловые автомобильные моделей КС-35714, КС-35714 -2, КС-35714-10
  • Краны автомобильные стреловые типа КС-2Ш

  • Автомобильные краны КС-55713-5В на шасси КАМАЗ-43118-10, КАМАЗ-43118-15, КАМАЗ-43118-24
  • Автомобильные краны КС-65713-7 на шасси VOLVO FM-Truck 8х4.
  • Автомобильные краны КС-55729-1В на шасси КАМАЗ-6540-62.
  • Автомобильные краны
  • Автомобильные краны КС-55713-5 на шасси КАМАЗ-43118-10, КАМАЗ-43118-15, КАМАЗ-43118-24.
  • Краны автомобильные КС-64713-2 на шасси МЗКТ 750110.ТУ 4835-021-00239402-2009
  • Краны автомобильные КС-65721-2 на шасси МЗКТ 750110.ТУ 4835-021-00239402-2009
  • Краны автомобильные КС-55713-5, КС-55713-5В на шасси КАМАЗ-43118- РФ. ТУ 4835-005-00239402-98, ТУ 4835-019-00239402-2008
  • Краны автомобильные КС-75721 на VOLVO FM-TRUCK 8×4 шасси.ТУ 4835-028-00239402-2013
  • Краны автомобильные КС-75721-3 на шасси MAN TGS 41.360 8×4 BB-WW. ТУ 4835-028-00239402-2013
  • Краны автомобильные КС-55713-3, КС-55713-3В на шасси Урал-4320 и их модификации, Урал-5557 и их модификации. ТУ 4835-005-00239402-98, ТУ 4835-019-00239402-2008
  • Краны автомобильные КС-55729-1В на шасси КАМАЗ-6540 и их модификации. ТУ 4835-017-00239402-2007
  • Автомобильные краны КС-55726 на шасси КАМАЗ-65115-62, КАМАЗ-65115-Д3
  • Автомобильные краны КС-3577-3К на шасси МАЗ-5340В2.ТУ 4835-018-53453664-2004
  • Автомобильные краны СМК-14 (588510) на шасси МАЗ-5337А2.

  • Автомобильные краны КС-55722-1 на шасси Урал-55571-1151-40
  • Автомобильные краны КС-55722-1 на шасси Урал-55571-1151-60. ТУ 4835-016-07522533-01
  • Автомобильные краны Ивановец КС-35714, Ивановец КС-35714-2, Ивановец КС-35714-10, Ивановец КС-45717-1, Ивановец КС-45717-1Р на шасси Урал-5557-1151-70, Урал-5557- 1151-60, Урал-4320-1951-70, Урал-4320-1951-60.ТУ
  • Краны автомобильные Ивановец КС-55735-6, Ивановец КС-65740-6 на шасси КАМАЗ-6540-А4. ТУ 4835-260-00239304-2013, ТУ 4835-261-00239304-2013
  • Краны автомобильные Ивановец КС-35715, Ивановец КС-35715-10, Ивановец КС-55744-1 на шасси МАЗ-5340В2. ТУ 22-008 -162-94, ТУ 4835-259-00239304-2013
  • Автомобильные стреловые краны

    : КС-55735-1, КС-65740-1, КС-55735-3, КС-65740-3, КС-65731-1, КС-65731-2, КС-6478

    Автомобильные краны КС-55726Д на шасси КАМАЗ-65115-62, КАМАЗ-65115-65, КАМАЗ-65115-Д3, КАМАЗ-65115-Н3, КАМАЗ-65115-А4.ТУ 4835-038-53453664-2013

    Автокраны до легковых с грузовым моментом 27 т * м включительно,

    Кран автомобильный монтажный специальный МКТ-25, в том числе модификация со сменным рабочим оборудованием, рабочая площадка

    🇺🇿 Производство крановых автомобильных из Узбекистана

    🇰🇿 ТОП КОМПАНИЯ экспортный кран автомобильный из Казахстана

    Поставщик

    Товар из России

    🇷🇺ТОП 36 проверенных поставщиков из России

    Получите текущую цену на автомобильный кран

    • Шаг 1: Свяжитесь с продавцами и узнайте о крановом автомобиле
    • Шаг 2. Получите предложения от продавца
    • Шаг 3. Скажите продавцу, чтобы он отправил вам контракт на обеспечение торговых операций.
    • Шаг 4: Примите договор и произведите оплату.
    Мы можем проверить контрагенты:
    • Уровень транзакции
    • Оценки и отзывы покупателей
    • Последние транзакции
    • Торговая емкость
    • Производственная мощность
    • НИОКР
    Технические характеристики

    Галицкий 25 тонн. Продажа автокранов Галицкий в России! Шасси для автокранов

    Описание автокрана Галичанин КС-65713-5

    Автомобильный гидравлический кран КС-65713-5 имеет грузоподъемность 50 тонн.Крановая установка смонтирована на четырехосном шасси автомобиля КамАЗ-6560 с колесной формулой 8х8. Автокран предназначен для выполнения погрузочно-разгрузочных, строительно-монтажных работ при плохих подъездных путях. Односкатные широкопрофильные шины, мощный двигатель шасси, возможность изменения давления в шинах во время движения в зависимости от дорожного покрытия, наличие осевых и межколесных блокировок на шасси, в том числе на всех четырех колесах задней тележки при В то же время — все это делает этот кран незаменимым в труднодоступных местах с плохими дорожными условиями, в условиях бездорожья.

    Гидравлическая система крана обеспечивает плавное управление всеми механизмами с широким диапазоном операций регулирования скорости. Возможно одновременное совмещение нескольких рабочих операций. Подъемный агрегат приводится в движение гидравлическими насосами. Подъемные механизмы имеют индивидуальный привод от гидроцилиндров и гидромоторов.

    Металлоконструкции крановой установки из нержавеющей стали WELDOX. Стрелы кранов изготавливаются по современным мировым стандартам кранового строительства, из гнутых цельнометаллических профилей, имеют непрямоугольное сечение с нижним поясом в виде эллипса.Длина стрелы в сложенном состоянии составляет 11,5 м, что позволяет автокрану обеспечивать необходимую компактность и маневренность при движении. В рабочем состоянии длина стрелы составляет 34,1 м, что обеспечивает большую рабочую зону и наибольшую высоту перемещения груза во время работы. Возможность выдвигать стрелу вместе с грузом позволяет автокрану выполнять задачи различной сложности, такие как перемещение грузов между установленными конструкциями, установка их в труднодоступных местах.Максимальный размер опорного контура составляет 7,0 м на 7,0 м, в этой области достигается за счет использования нестандартной конструкции нижней рамы и аутригеров. Благодаря такой конструкции автокран имеет возможность выполнять подъемные работы в круговой зоне. Возможность проведения этих работ позволяет минимизировать количество необходимых переналадок крана при эксплуатации на объектах.

    К крану можно установить дополнительные съемные противовесы массой 10 тонн, что значительно увеличивает грузо-высотные характеристики крана.Установка дополнительных противовесов в рабочее положение осуществляется без использования дополнительных подъемных средств и человеческих ресурсов.

    Редукторы подъемного механизма и вращения планетарного крана с дисковыми тормозами, отвечающие современным требованиям подъемных машин. Во многих частях крана используются импортные комплектующие, не требующие замены и ремонта в течение всего срока службы крана. Для обогрева кабины машиниста крана используется автономный дизельный отопитель.

    Комплект инструментов и приспособлений обеспечивает необходимую безопасность крана. Такое устройство, как микропроцессорный ограничитель нагрузки, автоматически защищает от опрокидывания и перегрузок.

    Грузовые характеристики автокрана Галичанин КС-65713-5 на базе вездехода КамАЗ-6560 г / п 50 тн:


    Технические характеристики автокрана Галичанин КС-65713-5 на базе вездехода КамАЗ-6560 г / п 50 тн:

    Максимальный грузовой момент, тм 160
    Максимальная полезная нагрузка, т / выкат, м 50 / 3,2
    Длина стрелы, м 11,5 — 34,1
    Длина стрелы, м 9,1; 15,1
    Максимальная высота подъема крюка, м
    — с основной стрелой 34. 1 м 34,5
    — с основной стрелой 34,1 м и удлинителем 15,1 м 50,4
    Макс. глубина опускания крюка со стрелой 11,5 м при вылете 5,0 м, м 8,0
    Масса груза, при которой допускается выдвижение секций стрелы, т 6,0
    Скорость подъема и опускания груза, м / мин
    — именная (с массой груза до 50.0 тонн) 3,6
    — увеличенный (с массой груза до 10,0 т) 7,2
    — максимальный (блок шкивов 1) 38,0
    Скорость посадки груза, м / мин 0,15
    Частота вращения роторной части, об / мин от 0,1 до 1,2
    Скорость передвижения крана собственным, км / ч до 40
    Размер опорного контура вдоль х поперек оси шасси, м
    — с полностью выдвинутыми выносными опорами 7. 2 х 7,0
    — с втянутыми выносными опорами 6,73 x 4,63
    Масса крана в транспортном положении, т
    — с основной стрелой, без противовесов 38,8
    Колесная формула базового автомобиля 8 х 8
    Двигатель базового автомобиля дизель
    — модель КамАЗ-740
    — мощность, л.с. 400
    Габаритные размеры крана в транспортном положении, м, (длина х ширина х высота) 13.9 х 2,5 х 3,99
    Температура эксплуатации, град. ИЗ от -40 до +40

    ГРУППА СПЕЦНЕФТЕМАШ реализует из наличия и под заказ новые автокраны «Галичанин» во все регионы России по ценам ниже заводских. В этом каталоге собраны все актуальные модели автокранов «Галичанин» с техническими характеристиками и фотографиями. За дополнительной информацией обращайтесь в отдел продаж.

    Каталог автокранов марки Галичанин

    Технические характеристики КС-55713-1 Параметр Значение Максимальный грузовой момент, тм 80 Максимальная грузоподъемность, т / вылет, м 25/3. 2 Длина стрелы, м 9,7 — 21,7 Длина удлинителя, м 9 Максимальная высота подъема крюка, м — с основной стрелой 21,7 м 21,9 — с основной стрелой 21,7 м и удлинителем 9 м 30,0 Макс. глубина опускания крюка, м 12 Масса груза, при которой можно выдвигать секции стрелы, т 4,34 Скорость подъема и опускания груза, м / мин — номинальная (при массе груза до 25,0 т) 5 — повышенная (при массе груза до 6, 34 т) 12 — максимальная (передаточное число 1) 40 Посадочная скорость груза, м / мин не более 0,3 Скорость вращения вращающейся части, об / мин от 0.От 15 до 1.4 скорости движения крана на своей собственной, км / ч до 60 Размер опорного контура вдоль х поперек оси шасси, м — с расширенными лучами аутригеров 4,2 х 5,6 — с отведенным пучками аутригеров 4.2 x 2,28 Колесная формула базового автомобиля 6 x 4 Двигатель базового автомобиля: дизель — Модель Cummins ISB6.7 300 — мощность, л.с. (кВт) 307 (225,6) Габаритные размеры крана в транспортном положении, м (длина x ширина x высота) 12 х 2,5 х 3,6 Температура эксплуатации, град. От -40 до +40 Гарантийный срок крана составляет 18 месяцев с момента передачи крана потребителю, но не более 1000 часов работы.Стандартный срок службы автокрана, лет 12 Описание модели КС-55713-1 Кран стреловой КС-55713-1 грузоподъемностью 25 тонн установлен на шасси автомобилей КамАЗ 65115 Предназначен для погрузочно-разгрузочных, строительно-монтажных работ. работает на рассредоточенных объектах. Все шасси обладают отличной маневренностью и простотой управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а небольшие габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.Крановая установка приводится в движение двумя аксиально-поршневыми гидронасосами, которые приводятся в движение двигателем базовой машины через коробку передач и дополнительный вал отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скорости рабочих операций, а также возможность одновременного совмещения нескольких крановых операций. Трехсекционная телескопическая стрела длиной 9,7 — 21,7 м в убранном положении обеспечивает крану компактность и маневренность при перемещении, а в выдвинутом положении — большую рабочую зону и большую высоту перемещения груза при эксплуатации. . Дополнительное оснащение стрелы решетчатым удлинителем длиной 9 м позволяет обеспечить наибольшую площадь обслуживания и размер стрелкового пространства среди аналогичных моделей 25-тонных кранов. Перевод стрелы из транспортного положения в рабочее и обратно осуществляется вручную без использования дополнительного подъемного оборудования.Возможность выдвигания стрелы с грузом на крюке позволяет крану выполнять специальные задачи: устанавливать грузы в труднодоступных местах, переносить их между навесными конструкциями. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры с убранными балками аутригеров. Безопасная работа крана обеспечивается рядом приборов и устройств, в том числе микропроцессорным ограничителем нагрузки с цифровой индикацией рабочих параметров на дисплее в кабине машиниста.Устройство автоматически защищает кран от перегрузки и опрокидывания, оснащено системой координат для защиты крана, необходимой для работы в ограниченном пространстве, имеет встроенный блок памяти телеметрии («черный ящик») и ..


    Страниц: 1

    Прайс-лист на автокраны Галичанин

    Автокран модели Шасси автокрана Цена с НДС, руб.
    100 тонн (OVOID)
    КС-85713 «Галицкий».Основная стрела 51,0 м овальный профиль шасси Volvo FM (10×4) EURO-4 45 000 000
    КС-84713-2 «Галицкий». Основная стрела 51,0 м овальный профиль шасси МЗКТ (10×4) ЕВРО-4 40 500 000
    100 тонн (OVOID) — опции
    Подвеска с крюком на двух рогах 100,0 тонн 450 000
    Двухколенный складной удлинитель длиной 10,0 м — 18,0 м 900 000
    Установка второй (вспомогательной) грузовой лебедки в комплекте с моноблоком («клювом») на головке стрелы и с дополнительной крюковой подвеской вместимостью 5. 0 тонн. В комплект также входит установка видеокамеры для наблюдения за намоткой троса грузовой лебедки 1 500 000
    Максимальный набор дополнительных отдельно транспортируемых весов может иметь общий вес 20,0 т и включать 4 противовеса весом 5,0 т каждый 600 000
    Комплект из двух дополнительных отдельно переносимых противовесов по 5,0 т каждый 600 000
    70 тонн (OVOID)
    КС-75721 «Галичанин» H&H (Hyudak and Hirschmann, Германия) базовая комплектация стрелка 42.0 м
    профиль яйцевидный
    шасси Volvo FM (8×4) EURO-4 26 000 000
    КС-75721-1 «Галичанин» H&H (Hyudak and Hirschmann, Германия) основное оборудование Стрела 42,0 м овальный профиль шасси КАМАЗ-7330 (10х4) ЕВРО-4 23 300 000
    КС-74721-2 «Галичанин» H&H (Hyudak and Hirschmann, Германия) основное оборудование Стрела 42,0 м овальный профиль шасси МЗКТ-750120 (10×4) 23 300 000
    Стрела основного оборудования КС-75721-3 «Галичанин» H&H (Hyudak and Hirschmann, Германия) 42.0 м овальный профиль шасси MAN (8×4) 26 000 000
    КС-75721-6 «Галичанин» H&H (Hyudak and Hirschmann, Германия) основное оборудование Стрела 42,0 м овальный профиль шасси МЗКТ-652715 (8×8) 24 500 000
    КС-75721-8 «Галичанин» H&H (Hyudak and Hirschmann, Германия) основное оборудование Стрела 42,0 м
    овальный профиль
    шасси Scania (8×4) EURO-5 26 000 000
    70 тонн (OVOID) — опции
    Установка второй грузовой лебедки в сборе с единым блоком на головке стрелы для работы на одном лебедке с 3 шт. Подвеска крана 2т и видеокамера для наблюдения за намоткой троса лебедки 400 000
    Двухколенный складывающийся удлинитель длиной 9,1 м. — 15,0 м., С изменяемым углом наклона 0 или 30 градусов от оси стрелы, в комплекте с крюковой подвеской г / п 6 т. Возможна установка в комплекте со второй грузовой лебедкой 600 000
    Дополнительный, отдельно транспортируемый противовес, 4,0 тонны (для КС-75721-1 и КС-74721-2, масса 4.3 тонны) 300 000
    165 000
    180 000
    60 тонн (OVOID)
    КС-65721 Основное оборудование «Галичанин» Стрела 42,0 м овального профиля шасси Volvo FM (8×4) EURO-4 24 000 000
    КС-65721-2 Основное оборудование «Галичанин» Стрела 42,0 м овального профиля шасси МЗКТ-750110 (8х4) ЕВРО-4 20 000 000
    Стрела КС-65721-6 «Галичанин» базовая 42.0 м овальный профиль шасси МЗКТ-652715 (8×8) ЕВРО-4 22 000 000
    60 тонн (OVOID) — опции
    Установка второй грузовой лебедки в комплекте с единым узлом на оголовке стрелы для работы на одном резерве, с крюковой подвеской 3,2 т / ч и видеокамерой для наблюдения за намоткой троса грузовой лебедки 400 000
    Двухколенный складывающийся удлинитель 9.1 мес. — 15,0 м. Длинная, с изменяемым углом наклона от 0 до 30 градусов от оси стрелы, в комплекте с крюковой подвеской г / п 6 т. Возможна установка в комплекте со второй грузовой лебедкой (для КС-65721-6 транспортируется отдельно) 600 000
    Комплект из двух дополнительных отдельно переносимых противовесов:
    — 2 х 3,25 тонны для автокранов КС-65721, КС-65721-2;
    — для автокрана КС-65721-6 входят в базовую комплектацию.
    375 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с двумя грузовыми лебедками) 180 000
    Компактный кран 50 тонн (OVOID)
    КС-65715 Основное оборудование «Галичанин» Стрела 40 м овоидный профиль шасси VOLVO (8×4) EURO-4 21 500 000
    КС-65715-1 Основное оборудование «Галичанин» Стрела 40 м овального профиля 18 700 000
    КС-65715-3 Основное оборудование «Галичанин» Стрела 40 м овального профиля шасси MAN (8×4) EURO-4 23 000 000
    КС-65715-6 Основное оборудование «Галичанин» Стрела 40 м овальная 21 000 000
    Малогабаритный кран 50 тонн (OVOID) — опции
    Установка второй грузовой лебедки в сборе с моноблоком на головке стрелы, с крюковой подвеской 3 шт.2 т / час и видеокамера для наблюдения за намоткой троса грузовой лебедки 450 000
    Двухколенный складывающийся удлинитель длиной 10 м — 17,0 м., С изменяемым углом наклона 0; 20 или 40 градусов от оси стрелы в комплекте с крюковой подвеской грузоподъемностью 9,5 т. Возможна установка в комплектации со второй грузовой лебедкой 700 000
    Дополнительный отдельно переносимый противовес массой 5 ​​тонн 300 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с двумя грузовыми лебедками) 180 000
    50 тонн (OVOID)
    Стрела КС-65713-1 «Галичанин» базовая 34. 1 м овальный профиль шасси КамАЗ-65201 (8х4) ЕВРО-4 14 450 000
    КС-64713-2 Основное оборудование «Галичанин» Стрела 34,1 м овального профиля шасси МЗКТ-750110 (8х4) ЕВРО-4 14 450 000
    КС-65713-5 «Галичанин» Стрела базовая 34,1 м овальный профиль
    (основные противовесы транспортируются отдельно от автокрана)
    18 200 000
    Стрела КС-65713-6 «Галичанин» базовая 34.1 м овальный профиль шасси МЗКТ-652715 (8×8) ЕВРО-4 18 200 000
    50 тонн (OVOID) — опции
    Установка второй грузовой лебедки в сборе с единым блоком на головке стрелы, с крюковой подвеской г / п 3,2 т. (Кроме KS-65713-5) 350 000
    Двухступенчатая телескопическая стрела длиной 9,1 м — длиной 15,0 м, с переменным углом наклона 0 или 30 градусов от оси стрелы, в комплекте с крюковой подвеской г / п 4.5 т. Возможна установка в комплекте со второй грузовой лебедкой (кроме КС-65713-5). 600 000
    Комплект из двух дополнительных отдельно транспортируемых противовесов 2 х 3,0 тонны. 350 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с двумя грузовыми лебедками) 180 000
    32 тонны (OVOID)
    КС-55729Б «Галичанин» стрела 30. 2 м овальный профиль шасси МАЗ-6312 (6х4) ЕВРО-4 8 750 000
    Стрела КС-55729-1В «Галичанин» яйцевидного профиля 30,2 м шасси КАМАЗ-6540 (8х4) ЕВРО-4 9 050 000
    КС-55729-5Б Стрела «Галичанин» овального профиля 30,2 м
    (дополнительный противовес и стрела транспортируются отдельно от автокрана)
    шасси КамАЗ-63501 (8×8) ЕВРО-4 10 300 000
    32 тонны (OVOID) — опции
    Дополнительный отдельно перевозимый противовес весом 2.9 тонн для автокрана КС-55729В 270 000
    Дополнительный отдельно перевозимый противовес массой 2,4 т для автокрана КС-55729-5В 250 000
    Дополнительное оборудование в удлинителе 9,0 м с регулируемым углом наклона 0 или 30 градусов от оси стрелы 270 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    25 тонн
    Стрела 21.7 м
    КС-55713-1 Стрела «Галицкая» 21,7 м 6 850 000
    КС-55713-3 Стрела «Галицкая» 21,7 м шасси Урал-4320 (6х6) ЕВРО-4 6 750 000
    КС-55713-4 Стрела «Галицкая» 21,7 м 6 900 000
    КС-55713-5 Стрела «Галицкая» 21,7 м 6 900 000
    25 тонн / Стрела 21,7 м — опции
    Для моделей серии с длиной стрелы 21. 7 метров: дополнительное оборудование с прямой решеткой длиной 9,0 м (кроме модели KS-55713-3) 220 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Стрела 23,7 м OVOID
    КС-55713-1Л Стрела «Галичанин» 23,7 м овальный профиль шасси КамАЗ-65115 (6х4) ЕВРО-4 6 950 000
    Стрела КС-55713-5Л «Галичанин» 23.7 м овальный профиль шасси КАМАЗ-43118 (6×6) ЕВРО-4 6 950 000
    25 тонн / Стрела 23,7 м OVOID — опции
    Для моделей серии с длиной стрелы 23,7 метра: дополнительное оборудование с прямым решетчатым удлинителем длиной 9,0 м с грузоподъемностью 2,6 тонны 300 000
    Для автокрана КС-55713-1Л дополнительный противовес 1,35 т в основании или отдельно 100 000
    Установка гидропортала автокрана КС-55713-5Л для возможности монтажа / демонтажа дополнительного съемного противовеса 80 000
    Для автокрана KS-55713-5L дополнительный противовес 400 кг в основании или отдельно 60 000
    Для серийных моделей с длиной стрелы 23.7 метров: дополнительный масляный радиатор 90 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Стрела 28 м
    КС-55713-1В Стрела «Галицкая» 28,0 м шасси КамАЗ-65115 (6х4) ЕВРО-4 7 300 000
    Стрела КС-55713-3В «Галицкая» 28. 0 м шасси Урал-5557 (6х6) ЕВРО-4 7 150 000
    КС-55713-4В Стрела «Галичанин» 28,0 м шасси КамАЗ-65111 (6х6) ЕВРО-4 7 300 000
    КС-55713-5В Стрела Галичанина 28,0 м шасси КАМАЗ-43118 (6×6) ЕВРО-4 7 300 000
    КС-55713-6В Стрела «Галицкая» 28,0 м шасси МАЗ-6312 (6х4) ЕВРО-4 7 150 000
    25 тонн / Стрела 28 м — опции
    Для моделей серии с длиной стрелы 28 метров: дополнительное оборудование с прямой решетчатой ​​гусиной длиной 9.0 м (транспортируется отдельно для моделей КС-55713-3В и КС-55713-5В) 230 000
    Для автокрана КС-55713-5В установка гидропортала для возможности монтажа / демонтажа дополнительного съемного противовеса 80 000
    Для автокрана КС-55713-5В дополнительный противовес 650 кг в основании или отдельно 60 000
    Для моделей серии с длиной стрелы 28 метров: дополнительное оборудование с ящиком для строп и умывальником договорная
    Для моделей серии с длиной стрелы 28 метров: дополнительная комплектация с маслоохладителем 90 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Стрела 31 м OVOID
    Стрела КС-55713-1В-4 «Галичанин» 31 м овальный профиль шасси КАМАЗ-65115 (6х4) ЕВРО-4 7 950 000
    Стрела КС-55713-5В-4 «Галичанин» 31 м овальный профиль шасси КАМАЗ-43118 (6×6) ЕВРО-4 7 950 000
    25 тонн / Стрела 31 м OVOID — опции
    Для моделей серии с длиной стрелы 31 метр: дополнительное оборудование с 9. Гусиная шея длиной 0 м из высокопрочной стали (возможна установка на головку под углом 0 °, 20 ° и 40 ° к оси стрелы) (для КС-55713-5В-4 переносится отдельно) 300 000
    Для модели КС-55713-1В-4 с длиной стрелы 31 метр: дополнительный отдельно транспортируемый противовес массой 4,5 тонны 330 000
    Для модели КС-55713-5В-4 с длиной стрелы 31 метр: первый дополнительный отдельно транспортируемый противовес массой 1.9 тонн 140 000
    Для модели КС-55713-5В-4 с длиной стрелы 31 метр: второй дополнительный отдельно транспортируемый противовес массой 4,5 тонны 330 000
    Для моделей с длиной стрелы 31 метр: дополнительный масляный радиатор 90 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Стрелка 40 м OVOID
    КС-55731-1 Стрела «Галичанин» 40 м овального профиля шасси КАМАЗ-6540 (8х4) ЕВРО-4 12 900 000
    Стрела КС-55731-4 «Галичанин» 40 м овального профиля шасси КАМАЗ-65222 (6х6) ЕВРО-4 14 400 000
    25 тн / Стрела 40 м ОВОИД — опции
    Для моделей серии с длиной стрелы 40 метров: удлинитель 9.Длина 0 м из высокопрочной стали грузоподъемностью 6,3 т 300 000
    Для моделей серии с длиной стрелы 40 метров: установка второй грузовой лебедки в комплекте с моноблоком на головке стрелы и с дополнительной крюковой подвеской грузоподъемностью 3,2 т 450 000
    Для моделей серии с длиной стрелы 40 метров: дополнительное оборудование с 3. Противовес 5 т 300 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с одной грузовой лебедкой) 165 000
    Централизованная система смазки БЕКА узлов и агрегатов крановой установки (в комплекте с двумя грузовыми лебедками) 180 000
    Универсальный штабелер
    Универсальный сваебойный агрегат USA-2 на базе КС-55729-5М г / п 32 т (базовая комплектация: мачта копр 18.7 м; дизель-молот с массой ударной части 1250 кг; две грузовые лебедки; крюк подвеска КАМАЗ-6560 шасси (8×8) ЕВРО-4 21 500 000
    Универсальный штабелер — опции
    Люлька г / п 250 кг для подъема людей на высоту 12 м 200 000
    Гидравлический ротатор с усилием 85 кН * м для завинчивания винтовых свай 1 450 000
    Гидравлический ротатор с усилием 15 кН * м для бурения договорная
    Дизельный молот с максимальной ударной массой 1800 кг договорная
    Кран-манипулятор
    Кран-манипулятор-150 2 130 000
    Кран-манипулятор — опции
    Установка КМУ-150 «под ключ» на автомобиль заказчика Требуется уточнение модификации автомобиля.В стоимость сертификации авто не входит 200 000
    Задняя балка с двумя задними выносными опорами, убираемыми с помощью гидроцилиндров, в комплекте с двумя задними поворотными опорными цилиндрами (выносными опорами) с гидравлической проводкой спецификация требуемой модификации автомобиля 200 000

    Автокран «Галичанин» 25 тонн на базе КамАЗа — автокран, который используется для выполнения строительных, высотных, коммунальных и аварийно-спасательных работ.Устройство имеет грузоподъемность 25 тонн. Устанавливается на шасси автомобилей Камского автозавода. Осуществляет погрузку и разгрузку. Конструкция отличается высокой маневренностью, проходимостью, может эксплуатироваться в условиях бездорожья, при перепаде температур, снегопадах и гололёде. Производитель заботится о качестве всех комплектующих, поэтому автомобили надежны для водителей и легко могут использоваться на стройплощадках.

    Достоинства и недостатки техники

    Среди основных достоинств моделей можно выделить:

    1. Большая длина стрелы крана, что позволяет поднимать грузы на нужную высоту.
    2. Высокая грузоподъемность, что обеспечивает возможность погрузки и разгрузки любого объема.
    3. Технические характеристики автокрана «Галичина» г / п 25 тонн соответствуют всем современным нормам и требованиям.
    4. Высокая скорость телескопических стрел позволяет максимально быстро и легко выполнять строительные, монтажные, погрузочно-разгрузочные работы.
    5. Шасси отличается повышенной проходимостью, благодаря чему конструкция может использоваться даже в условиях бездорожья.
    6. Повышенная несущая способность.
    7. Повышенная износостойкость и долговечность оборудования.

    Что касается недостатков, это, в первую очередь, стоимость, поэтому данную технику лучше всего брать в аренду. Аренда автокрана обойдется намного дешевле, чем его покупка и дальнейшее обслуживание, проведение ремонтных работ, а также проведение регулярных профилактических осмотров и выплата заработной платы водителям и операторам.

    Модификации

    Устройство автокрана Галичанин 25 т на базе КамАЗ может быть различных моделей, в том числе:

    • КС 55713 — 1
    • КС 55713 — 1 В
    • КС 55713-3
    • КС 55713 — 4 , 4 В
    • KS 55713 — 5, 5 л, 5 В
    • COP 55731-4

    Отличаются типом шасси, которым оснащена модель.Могут быть использованы такие шасси: 65115, 43118, 6540, 65222. Колесная формула также различается, бывает 6х6 и 6х4.

    Технические характеристики

    Рассмотрим технические характеристики автокрана «Галичанин» 25 тн на базе КамАЗ на примере модели КС 55713-1.

    Параметр Значение
    Максимальный грузовой момент, тм 80
    Максимальная полезная нагрузка, т / вылет, м 25 / 3,2
    Длина стрелы, м 9,7 — 21,7
    Длина стрелы, м 9
    Максимальная высота подъема крюка, м
    — с основной стрелой 21.7 м 21,9
    — с основной стрелой 21,7 м и удлинителем 9 м 30,0
    Макс. глубина опускания крюка со стрелой 9,7 м при вылете 5,0 м, м 12
    Масса груза, при которой допускается выдвижение секций стрелы, т 4,0
    Скорость подъема и опускания груза, м / мин
    — именная (с массой груза до 25.0 т) 5
    — увеличенный (с грузом до 6,0 т) 12
    — максимальный (блок шкивов 1) 96
    Скорость посадки груза, м / мин не более 0,3
    Частота вращения вращающейся части, об / мин от 0,15 до 1,4
    Скорость передвижения крана самостоятельно, км / ч до 60
    Размер опорного контура вдоль х поперек оси шасси, м
    — с удлиненными балками выносных опор 4.2 х 5,6
    — с втянутыми балками выносных опор 4,2 x 2,28
    Колесная формула базового автомобиля 6 x 4
    Двигатель базового автомобиля: дизель
    — модель Cummins ISB6.7e4 300
    — мощность, кВт 219
    Габаритные размеры крана в транспортном положении, м (длина х ширина х высота) 12 х 2,5 х 3,6
    Температура эксплуатации, град.ОТ от -40 до +40
    Срок службы автокрана, лет 12

    Устройство и органы управления для спецтехники

    Автокран «Галичанин» грузоподъемностью 25 тонн имеет специальный привод крановой установки, который реализуется за счет двух аксиально-поршневых гидронасосов. Они начинают вращение, перемещая коробку передач и коробку отбора мощности. Поворотное кольцо имеет индивидуальный привод; есть независимое управление от гидромолота и гидроцилиндра.Что касается гидравлической системы оборудования, то она отличается плавностью управления; есть возможность контролировать скорость выполнения рабочих операций. Также можно одновременно выполнять несколько операций с помощью крана.

    Механизм телескопической системы включает трехсекционную телескопическую стрелу, длина которой на различных моделях варьируется от 9,7 до 21,7 м. Стрела может находиться как в задвинутом, так и в выдвинутом положении. В убранном положении он достаточно компактен, поэтому устройство легко поддается транспортировке, а в выдвинутом — легко перемещает грузы на необходимую высоту при выполнении любого вида работ.Чаще всего штанги дополнительно комплектуются решетчатыми удлинителями, благодаря чему увеличивается пространство под самой стрелой.

    Подъемный механизм чрезвычайно прост. Стрела автокрана Галичанин сконструирована таким образом, что нагрузка на крюк равномерно распределяет его вес, поэтому можно выполнять различные задачи, в том числе погрузку и разгрузку в узком пространстве, установку грузов в труднодоступных местах. . Также можно включить режим работы оборудования на опорах с убранными балками с аутригерами.

    В кабине водителя установлены специальные устройства, контролирующие безопасность работы спецтехники. Это и микропроцессорный ограничитель нагрузки с цифровой индикацией рабочих параметров, и черный ящик, в котором автоматически записывается телеметрическая память, и защита оборудования от перенапряжения при передаче электроэнергии.

    Сама кабина водителя отличается повышенным комфортом, высокой шумо- и виброизоляцией.

    Что касается шасси, то оно может быть другого типа.Вы можете выбрать, в принципе, наиболее подходящий именно вам. Разобраться в типе шасси вам поможет инструкция по эксплуатации автокрана Галицкий на 25 тонн.

    Производитель

    Оборудование производства Галичанского автокранового завода, являющегося владельцем уникального оборудования, применяемого при производстве кранов. Производители заботятся обо всех комплектующих, качестве и надежности оборудования. Также важно обратить внимание, что завод не закупает лишние комплектующие, в связи с этим стоимость спецтехники довольно низкая по сравнению с другим оборудованием.Галичанский завод тщательно проверяет все комплектующие и следит за качеством каждой детали, так как от запасных частей зависит эффективность работы оборудования. Передовые технологии завода снизили динамическую нагрузку оборудования, снизили коэффициент трения, уменьшили усилие при вращении, а также повысили плавность поворотов.

    Аналоги

    Аналогом Галичанина является оборудование автокранов Ивановец, которое имеет аналогичные технические характеристики, а также имеет высокую производительность.Ивановецкое оборудование производит Ивановский завод автомобильных кранов.

    Заключение

    Галичский автокрановый завод производит оборудование грузоподъемностью 25 тонн и более. Он отличается высокой износостойкостью, надежностью и длительным сроком службы. Завод является одним из ведущих производителей специализированного оборудования, выполняющего строительные, высотные, инженерные, монтажные и погрузочно-разгрузочные работы. Спецтехника устанавливается на базе отечественного шасси, может эксплуатироваться в снегу, льду и дождю, не подвержена перепадам температур.Само устройство имеет чрезвычайно удобную кабину водителя, длинную стрелу, способную поднимать грузы на необходимую высоту. При выборе оборудования стоит обратить внимание на следующие технические параметры: максимальная грузоподъемность, длина выдвижения стрелы, длина стрелы, максимальный срок службы оборудования, а также особенности его обслуживания.

    Начало производства автокранов «Галичанин» относится к 1982 году, когда по распоряжению правительства СССР завод «Красный экскаватор» был преобразован в автокран.Машина получила собственное название, часто указываемое на стрелке рядом с буквенно-цифровым индексом, по месту нахождения предприятия. Краны, используемые по всей России и за рубежом, производятся в Галиче, городе Костромской области, расположенном в 600 км от Москвы.

    Описание

    В разные годы выпуска кран Галичанин устанавливался на шасси автомобилей КрАЗ, МАЗ, Урал и КамАЗ. Привод установки стандартный: от двигателя базового автомобиля через коробку отбора мощности.Гидравлика независимая: от гидронасосов и моторов. Система управления позволяет изменять скорость в широком диапазоне, а также одновременно совмещать две операции с краном. Возможность выдвижения стрелы (не на всех моделях) позволяет доставлять грузы в труднодоступные места.

    Заказчики высоко оценили краны, устанавливаемые на шасси КамАЗ, за хорошую маневренность, широкий выбор запчастей и возможность передвижения по городским дорогам, что значительно расширило спектр строительных площадок.Автомобильный двигатель КамАЗ неприхотлив в обслуживании, соответствует всем экологическим нормам. Он легко ремонтируется, что, в свою очередь, сводит к минимуму простои крана. На базе КамАЗа завод предлагает модели грузоподъемностью от 25 до 50 тонн.

    Модификации автокранов

    Линейка заводских моделей началась с грузоподъемности 16 тонн. Такие автомобили были произведены во время развала Союза. Российское производство началось с отметки 20 тонн, затем изменилось на 25 тонн, но развитие не прекращается.Использование шасси Volvo и тесное сотрудничество с белорусскими разработчиками позволило изготовить автокран максимальной грузоподъемностью 100 тонн.


    Модели имеют разные технические характеристики, отличаются длиной стрелы, возможностями работы в труднодоступных местах и ​​наличием дополнительного кранового оборудования. Интересной особенностью индивидуальных разработок завода является возможность установки к основному комплекту дополнительного противовеса, что позволяет расширить область применения крана.Большинство моделей имеют возможность сборки гуско стрелы разной длины, благодаря чему можно увеличить высоту груза и многое другое.

    25 тонн

    Минимальная грузоподъемность автокрана «Галичанин», доступная для заказа, составляет 25 тонн. В этом классе покупателю предлагается широкий выбор моделей. Они различаются длиной стрелы (от 21 до 40 м), высотой груза (24-26 м) и даже колесной формулой.


    В зависимости от предполагаемых условий эксплуатации можно получить 25-тонный автокран на базе КамАЗ 43118 с полным приводом и 65115 с парой задних мостов.Для особых условий есть новинка, в основе которой колесная формула 8х4.

    Даже при той же длине стрелы на Галичанине, 25 тонн, технические характеристики будут отличаться. Модели на базе Урала со стрелкой 21 м поднимают груз на меньшую высоту. Модели на шасси КАМАЗ имеют небольшой запас высоты (по длине стропов).

    Смотреть «ТОП-3 модели отечественных сборочных кранов на базе тракторов МКТ

    32 тонны

    .

    Галицкий КС-55729 имеет грузоподъемность 32 тонны.Эта модель выпускается на российском шасси КамАЗ, белорусском МАЗе и импортном Volvo. Несмотря на то, что возможности подъема максимального груза одинаковы, длина стрелы у модификаций разная, при этом напрямую зависит от колесной формулы базового автомобиля.


    Галичанин 32 тонны на базе заднеприводного КамАЗ 6х4 имеет стрелу 31 м и максимальный грузовой момент 102 тонны. У машины с белорусским шасси такая же колесная формула, но стрелка имеет меньший грузовой момент — 98 тонн.

    Со стрелой 30,2 м поставляется КАМАЗ КС-55729-1в Галичанин. На этой 8-осевой шкале есть показатели, идентичные показателям Беларуси. Таким же моментом обладает кран КС-55729-4б, который создан на базе импортного Volvo. Модель 5Б получила шасси от КамАЗа, но позиционируется как автокран для особо сложных условий: 4 оси, полный привод на 8 колес, на базе КамАЗ 63501.

    50 тонн

    Автокран «Галичанин» 50 тонн предлагается потребителю не только на базе разных базовых автомобилей, но и в разных конструкциях.Для стандартных условий предлагаются 8-осные автомобили с полным или частичным приводом на базе шасси КамАЗа или Белорусского тракторного завода (МЗКТ). Максимальная длина стрелы 34 м, грузовой момент 160 т. М.


    В этой весовой категории представлены модели малогабаритных кранов. С помощью этого Галичанина заказчик сможет работать в условиях небольших строительных площадок, на некотором удалении от строящегося объекта и поднимать груз на большую высоту за счет стрелы 40 м.Остальные индикаторы идентичны описанным выше, вплоть до шасси.

    60 тонн

    При создании 60 тонн Галичанина завод отказался от шасси КамАЗ. Базовыми автомобилями для этой модификации стали 4-х осный Volvo и Белорусский завод МЗКТ. Для сложных условий строительства последний вариант может быть собран на базе полноприводной машины (8х8).


    Максимальный вылет стрелы — 42 м. При использовании удлинителя его можно увеличить до 57 м.Положительным качеством автокрана является возможность работы в труднодоступных местах и ​​на большом удалении от парковки.

    Другие модели

    Создание Галичанина 70 тонн шло по рифленым рельсам: описанный выше вариант уже был создан. Поэтому особых новшеств этот кран не получил. Стрелка такой же длины, есть вероятность ее раскачки.

    Смотреть «Как проходит монтаж и демонтаж башенного крана на стройке»

    Но базовые машины для этой версии разные.Например, модель КС-74721-2 Галицкая H&H. Для его производства использовалось белорусское шасси с колесной формулой 10х6. Под крановой частью расположены три оси. Привод автомобиля — все три. Дополнительные буквы названия описывают систему управления. В кабине крановщика смонтирована немецкая цифровая панель, разработанная по специальному заказу завода.

    Эту модель убрали из каталога продукции, но на заводе была еще одна: Галичанин 80 тн. Он построен на том же 5-осном белорусском шасси, стрела длиной 48 метров, удлинения не предусмотрено.Грузовой момент — 283 т. М.

    На пяти осях также выполняются 100-тонные версии. Это верхний предел продукции, предлагаемой заводом. Стрелка — 51 м с возможностью наращивания до 69 м; шасси — Volvo или МЗКТ; грузовой момент — 355 т. м.


    Для особо сложных условий строительства инженеры завода предложили автокран КС-59713-14Т, где Т — тракторное шасси. Машина имеет гусеничный привод, сделанный на базе лесохозяйственного трактора ТЛ-5АЛМ.Основные цифры указывают на грузоподъемность 25 тонн. Длина стрелы 23,6 м, возможно увеличение в балках до 9 м. Грузовой момент, развиваемый моделью, составляет 85 тм.

    Универсальным солдатом стала модель USA-2 на базе КС-55729-5М. Заказчику предлагается 32-тонный кран, дизельный молот для забивки свай и пара грузовых лебедок. Все компоненты, необходимые для работы любой опции, входят в комплект поставки.

    Завод может предложить не только автокраны, но и другую продукцию.Например, КМУ-150 Галицкий. Это автокран, устанавливаемый как на грузовые автомобили, так и отдельно. К свойствам этой модели можно отнести простоту установки и возможность установки на бортовой грузовик, при этом последний не теряет возможности перевозки грузов.

    Манипулятор устанавливается в мертвой зоне между кабиной и кузовом. В большинстве случаев он имеет возможность поворачивать крючок на 360 °. Завод предлагает несколько бортовых грузовиков КАМАЗ с уже смонтированным манипулятором, а также особую модель, где вместо грузовой подвески установлена ​​сборочная люлька.

    Преимущества и недостатки техники

    Ремонт автокрана

    «Галичанин» можно проводить в специализированных центрах, расположенных в разных регионах России. Если кран работает в Московской, Ярославской или Костромской области, можно не искать точку, а сразу обратиться к производителю. На заводе работает сервисный центр своей продукции, где с учетом особенностей и технических характеристик машины сделают все необходимое, чтобы кран работал как можно дольше и приносил прибыль заказчику.

    Вне зависимости от модели заводская машина ремонтируется бесплатно в течение гарантийного срока.

    К достоинствам кранов Галичанина можно отнести следующие характеристики:

    1. При производстве учтены все современные разработки и ГОСТы, которые существуют в крановом и подъемном оборудовании.
    2. Стрелки новых автокранов этой марки созданы из гнутых профилей, соединенных стыковой сваркой по всей длине. Такая конструкция снижает вес стрелы и увеличивает грузоподъемность машины.
    3. К недостаткам многих пользователей можно отнести:

      1. Двигатель с турбонаддувом. На автокране большую часть времени двигатель работает на холостом ходу, турбина только напрасно расходует топливо.
      2. Создавая младшие модели линейки, разработчики старались по возможности сэкономить. Это привело к отдельным недостаткам. Например, у кранов грузоподъемностью 25 тонн со стрелой 21 м передние выдвижные опоры расположены практически рядом с поворотной платформой. Это ограничивает радиус поворота.
      3. Отсутствие брызговиков под панелью приводит к быстрой коррозии.
      4. Многие говорят, что Галичанин едет на платформе шасси, а Ивановец едет с машиной.

      Цена

      Стоимость галицкого складывается из нескольких составляющих:

    • шасси;
    • грузоподъемность;
    • длина стрелы (если есть несколько вариантов).

    Кран на Урале будет стоить дешевле аналогичной модели на КамАЗе. Кран 25 тонн с длиной стрелы 21 м будет стоить почти в 2 раза дешевле, чем такой же, но с длиной стрелы 40 м.Шасси Volvo будет дороже МЗКТ, КамАЗ — дешевле.

    Согласно прайс-листу производителя, стоимость базового набора Галицанина начинается от 7,5 тыс. Руб.

    Автокран «Галичанин» КС-55729 производства Галичского автокранового завода. Привлечение специалистов и использование новых методов производства позволяет нам улучшать модель в соответствии с последними стандартами качества. В производстве используются металлоконструкции, которые завод изготавливает на собственном оборудовании из высокопрочной стали Weldox.

    Описание модели КС-55729

    Галицкий КС-55729 установлен на базе автомобиля КамАЗ-6540. Привод оборудования приводится в действие двигателем шасси через многоступенчатые коробки передач и коробки отбора мощности. Механизм крана работает от отдельного привода с помощью гидроцилиндров и двигателей.

    Плавное управление обеспечивается наличием гидросистемы с большим выбором скоростей для крановых операций. Отрезки овальных стрелок свариваются из профилей стыковыми швами, благодаря чему повышается прочность конструкции при небольшом весе.

    В убранном состоянии стрелка Галичанина составляет 9,6 метра. В полностью выдвинутом состоянии 30,2 метра. Возможна комплектация гуськом оборудования для увеличения рабочей зоны обслуживания. Угол гуська составляет 0 и 30 градусов. В состав оборудования входит противовес, увеличивающий максимальный вылет и улучшающие эксплуатационные характеристики автокрана Галичина.









    Технические характеристики

    Автокран КС-55729 универсален в применении благодаря высоким грузоподъемным и техническим параметрам:

    • грузовой момент макс.- 98 тм;
    • грузоподъемность, макс / вылет — 32 т / 3 м;
    • длина стрелы / гуська — 9,6-30,2 / 9,0;
    • высота подъема груза, вылет макс / с — 30,5 / 40,2 м;
    • максимальная нагрузка телескопических секций — 4,35 т;
    • скорость движения груза, не более — 39,9 м / мин;
    • Габариты
    • (длина х высота х ширина), см — 1200х385х250.

    Срок службы автокрана «Галичанин» оценивается в 12 лет. Скорость вращения вращающегося оборудования не должна превышать 1.38 об. / Мин. Галичанин имеет широкий температурный диапазон, при котором возможна его эксплуатация — от -40 до +40 градусов по Цельсию. Гарантийное обслуживание составляет 1,5 года после ввода крана в эксплуатацию.

    Параметры кранового шасси Галичанин КС-55729:

    • скорость передвижения — до 60 км / ч;
    • Колесная формула
    • — 8х4;
    • Модель двигателя
    • — КамАЗ-Cummins ISB6. 7 300, дизель;
    • мощность — 307 л.с. или 226 кВт.

    Весы стационарные и дополнительные съемные Галичанина 2.По 4 тонны.

    Применение автокрана Галицкое КС-55729

    Телескопическая стрела позволяет крановому оборудованию выполнять специальные задачи по установке грузов в труднодоступных местах, а также по перемещению их между навесными конструкциями. Режим работы с убранными балками и установкой крана на опоры позволяет эксплуатировать Галичан в стесненных условиях. Модель укомплектована всем для работы в промышленном и гражданском строительстве, на рассредоточенных объектах.Грузоподъемность среднетонного шасси на свободном шасси оптимальна для разгрузки и погрузки материалов, их перемещения в пределах строительной или монтажной площадки.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
