Технические характеристики шасси HYUNDAI HD120 EXTRA LONG EURO-2.

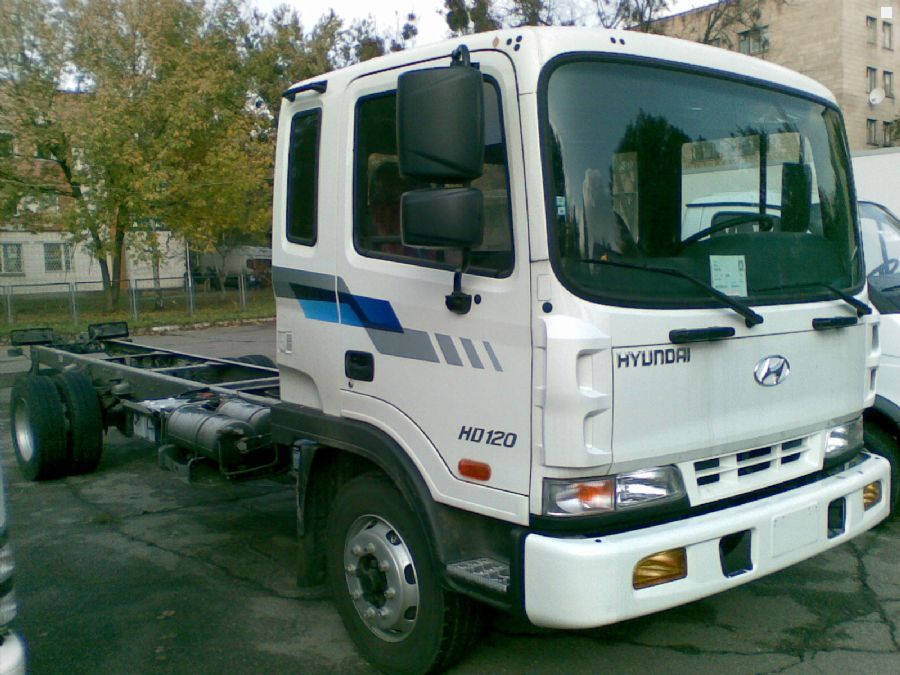

УНИВЕРСАЛЬНОЕ ШАССИ АВТОМОБИЛЯ HYUNDAI HD120 EXTRA LONG EURO-2
Габаритные размеры:
Технические характеристики модели HYUNDAI HD 120 EXTRA LONG EURO-2:
Кабина:
Длина — STANDART
Ширина — WIDE
3 посадочных места, с ремнями безопасности
Размеры:
Длина — 8 620 мм
Ширина — 2 400 мм
Высота — 2 505 мм
Колесная формула — 4х2 с задним ведущим мостом
Колесная база — 4 895 мм
Колея передних колес — 1 795 мм
Колея задних колес — 1 660 мм
Свес спереди — 1 245 мм
Свес сзади — 2 480 мм
Снаряженная масса шасси — 4 900 кг
Максимальная разрешенная масса для шасси — 12 400 кг
Максимальная разрешенная масса для автомобиля по ОТТС — 12 400 кг
Минимальный радиус разворота — 8,2 м
Максимальный угол подъема (tanØ) — 0,392
Объем топливного бака — 200 л
Размер устанавливаемого кузова — стандартный: 6 300 х 2 300 х 2 200 мм, увеличенный: 6 500 х 2 500 х 2 500 мм
Тип — дизельный с турбонагнетателем и интеркулером
Модель — D6DA 19 EURO-2
6-х цилиндровый, рядный, с верхним расположением клапанов, 2 клапана на цилиндр
Непосредственный впрыск
Объем — 6,606 л
Мощность максимальная — 196 л.
с.
Максимальный крутящий момент — 65 кг*м
Трансмиссия:
Механическая, 6 передач в перед 1 назад
Сцепление — гидравлическое управление с пневмоусилителем, витые пружины, одиночное сухое, с демпфером
Тормоза:
Основная тормозная система — гидропневматическая, барабанного типа на всех колесах, двух контурная
Стояночная тормозная система — барабанного типа на карданном валу
Электрооборудование:
24-х вольтовое, с минусом по кузову автомобиля
Подвеска:
Передняя — полуэлептические рессоры с гидравлическими амортизаторами двойного действия телескопического типа
Задняя — полуэлептические рессоры
Шины:
Передние — 8,25 Х 16 — 16PR
Задние — 8,25 Х 16 — 16PR
Комплектация шасси:
Водительское сиденье с регулировкой
Тахометр
Противотуманные фары
Магнитола
Цифровые часы
Запасное колесо
Гидроусилитель руля
Регулируемая рулевая колонка
Моторный тормоз
Аккумуляторная батарея 90 Ач
Подогрев впускного коллектора
Ящик для инструментов
Складывающее центральное сидение
Покрытие пола
Буксировочный крюк
Отопитель салона
Спальное место
Шасси соответствует требованиям стандартов РФ и имеет одобрение ОТТС
Дополнительное оборудование:
Установить бескамерный диск R19,5 на HYUNDAI HD 120, подробнее на странице
Описание шасси HYUNDAI HD 120 EXTRA LONG EURO-2 в формате WORD 97-2003
Возможные варианты поставки шасси HYUNDAI HD-120:
ШАССИ HYUNDAI HD120 SHORT EURO-3
ШАССИ HYUNDAI HD120 LONG EURO-3
Вариант поставки автомобилей на шасси HYUNDAI HD120 EXTRA LONG:
— изотермический фургон из сендвич-панелей (окрашенный оцинкованный лист — пенополиуретан — оцинкованный лист), с толщиной утеплителя 80 мм, под температурный режим от +5 до -20 градусов Цельсия, наружний размер фургона 6,2 х 2,55 х 2,7 метра, внутренний 5,95 х 2,12 х 2,45 метра, машина оснащена динамической рекламой (ширина фургона без рекламы — 2 280 мм) и задним гидробортом MBB, грузоподъемностью 1500 кг, размер гидроборта 2,55 х 2,78 м.
— возможна установка за дополнительную оплату любого изотермического кузова или промтоварного фургона.
— возможно переоборудование автомобиля под другие кузова через разрешительный отдел ГиБДД.
Шасси меньшей грузоподъемности:
ШАССИ HYUNDAI HD65, HD78 EURO-3
Шасси большей грузоподъемности:
ШАССИ HYUNDAI HD170, HD250, HD260, HD370 EURO-3
Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию, оборудование автомобиля, без предварительного уведомления.
плюсы и минусы — АвтоМания
Грузовик HYUNDAI HD-120 пользуется отличной репутацией у перевозчиков. Он соответствует всем современным стандартам качества и является надежным коммерческим автотранспортом. Его шасси рассчитано на нагрузку около 8,2 т.Среди явных плюсов грузовика можно отметить удобную эргономику салона, практичную панель приборов и сиденья в кабине. Они настраиваются по индивидуальным параметрам, что дает возможность не переутомляться при длительном нахождении за рулем автомобиля. Для водительского места характерно хорошее поле обзора, а зеркало заднего вида имеет достаточно широкий угол охвата.
Водители отмечают удобство использования гидроусилителя управления и возможность регулировать руль по высоте и углу наклона. Спальное место оборудовано для полноценного отдыха, но ширина полки должна быть больше. Трехместная кабина оснащена сиденьями, одно из которых складывается.
Теплоизоляция кабины является преимуществом HYUNDAI HD-120, причем по отзывам водителей в кабине тепло даже при -36 градусах. Передняя панель стилизована под дерево. К существенным минусам относится отсутствие суточного пробега на шкале пробега.
Автомобиль очень уверенно ведет себя на поворотах, так как рессорные подвески грузовика оснащены стабилизаторами поперечной устойчивости. Базовая комплектация HYUNDAI HD-120 включает в себя резину HANKOOK 8.25R16 16PR. Многие водители советуют ее заменить, поскольку она не держит колею в асфальте, поэтому возникает ощущение, что ходовая неисправна.
В работе HYUNDAI HD-120 неприхотлив и надежен. Акустический комфорт в кабине обусловлен не только хорошей звукоизоляцией, но и тихим двигателем. Механическая коробка передач имеет шесть ступеней, однако владельцы отмечают, что к переключению передач необходимо приноровиться. Последнюю передачу стоит использовать только на трассе с целью экономия топлива.
Машина послушна удобна в управлении, имеет точный руль, хотя от упора до упора проходит 5,5 оборотов. Маневренный грузовик HYUNDAI HD-120 имеет колесную базу 4,9 м и радиус поворота 8.2 м. Тормоза оснащены системами ABS и ASR, что делает их достаточно хваткими. Стоимость грузовика является одним из его преимуществ, поскольку имеющееся техническое оснащение в сочетании с доступной ценой делает HYUNDAI HD-120 конкурентоспособным на рынке коммерческого автотранспорта.
Выбирайте запчасти для китайских грузовиков без переплат на сайте www.lexzap.ru
Манипулятор Hyundai HD120
Технические характеристики
| Грузоподъемность борта: | 7.0 т |
| Грузоподъемность стрелы: | 4.0 т |
| Вылет стрелы: | 14.0 м |
| Ширина борта манипулятора: | 2.3 м |
| Длина борта манипулятора: | 6.4 м |
| Тип проходимости: | обычный |
Если вам нужен кран для погрузки тяжёлого груза и доставка его в центральную часть столицы, то вы попали по адресу. В нашей компании много различной специальной техники для осуществления погрузки или разгрузки и доставки разного габарита грузов. Предлагаемые цены за аренду каждого вида техники значительно ниже, обозначенных другими компаниями.
- В одних есть ограничение по грузоподъёмности,
- в других не соответствует высота бортов для перевозимого груза,
- в третьих длина стрелы коротковата,
- в четвёртых нужна техника небольшого размера и т.д.
Ярким примером небольшого по размерам грузовика с краном является манипулятор Hyundai. Мощность двигателя варьируется в пределах 150-200 л.с. В зависимости от марки и мощности автомобиля на манипуляторе можно перевозить от 4 тонн до 7 тонн
Если вы предпочли заказать манипулятор Hyundai для перевозки или проведения аварийных, ремонтных работ, то вы выбрали серьёзную фирму.У нас ответственные водители, которым можно доверять любой сложности работу. Hyundai с манипулятором «бычок» – это очень удобная машина. Её можно использовать на различных «неудобных» участках. Важной составляющей комплектации автомобиля является быстрая установка любого крана манипулятора. На
Характеристики Hyundai R 220LC-9S. Обзор гусеничного экскаватора Hyundai R 220LC-9S
Разместите заявку на покупку техники или запчастей для спецтехники!
отправить заявкуВаша заявка отправлена.
Источник фото: hyundai-tmu.ruФото Hyundai R 220LC-9S
Двигатель
На данной модели стандартно устанавливается шестицилиндровый четырехтактный дизельный двигатель Cummins B5.9-C с функциями турбонаддува и охлаждения надувочного воздуха, развиваемая мощность — 150 л.с. Трехступенчатая система снижения оборотов двигателя и встроенный экономичный режим позволяют экономить топливо и уменьшают выбросы.
Также гусеничный экскаватор может укомплектовываться двигателем Hyundai D6BV-C. Шестицилиндровый четырехтактный D6BV-C устанавливается на машину в случае необходимости выполнения тяжелых работ с высокой нагрузкой. Для достижения максимальных результатов в тяжелых условиях увеличена площадь поверхности подшипников и снижено трение в цилиндрах двигателя. Чтобы увеличить срок службы, производитель усилил конструкцию блока и картер шестеренной передачи двигателя.
Габариты Hyundai R 220LC-9S
Длина стрелы | 5 680/8 200 мм |
Габаритная длина | 9 650/12 030 мм |
Ширина башмака гусеницы | 600/900 мм |
Габаритная ширина | 2 990/3 290 мм |
Высота стрелы | 3 200/3 280 мм |
Длина гусеничной ленты | 4 440 мм |
Расстояние между осями | 3 650 мм |
Ширина колеи | 2 390 мм |
Дорожный просвет | 480 мм |
Высота кабины | 2920 мм |
Гидравлическая система
Конструкция гидравлической системы гусеничного экскаватора Hyundai R220LC-9S претерпела изменения: теперь оператор может управлять машиной с большей точностью.
Более точная подача к каждому механизму с минимальными потерями обеспечивается за счет улучшенных золотниковых клапанов в гидрораспределителе. Усовершенствованные поршневые насосы и гидравлические клапаны позволяют еще больше оптимизировать работу экскаватора.
Источник фото: hyundai-tmu.ruВозможна установка двух двигателей — Cummins B5.9-C или Hyundai D6BV-C
К улучшенным функциям можно отнести следующие:
- возобновление потока при складывании рукояти и опускании стрелы;
- доработанная технология гидрораспределителя;
- внедрение системы автоматического приоритета стрелы и поворота. Суть интеллектуальной функции приоритета состоит в контроле и поддержании оптимального баланса гидроподачи для перемещения стрелы и поворота экскаватора.
Технические характеристики, масса
Масса гусеничного экскаватора Hyundai R220LC-9S равна 21 900 кг. Максимальная скорость хода — 5,5 км/ч. Скорость поворота платформы — 11,1 об/мин.
Радиус копания | 9 140/15 220 мм |
Глубина копания | 5 820/11 760 мм |
Высота выемки | 9 140/12 550 мм |
Высота разгрузки | 3 750/4 870 мм |
Объем ковша
Ковши для гусеничного экскаватора Hyundai R220LC-9S можно классифицировать по назначению и объему:
| Назначение | Объем |
для строительных работ | 0,51 — 1,34 куб. |
для тяжелых условий эксплуатации | 0,74 — 1,05 куб.м |
для операции зачистки на склоне | 1,20 куб.м |
скальный ковш для тяжелых условий | 0,75 куб.м |
для длинной стрелы | 0,52 куб.м |
Доступное навесное оборудование для экскаватора Hyundai R220LC-9S: вибротрамбовки, гидромолоты, буры, бревнозахваты, гидроножницы, грейферные захваты и т.д.
Источник фото: hyundai-tmu.ruФото Hyundai R 220LC-9S
Грузоподъемность Hyundai R 220LC-9S
Показатели грузоподъемности машины меняются в зависимости от длины стрелы, рукояти, объема ковша и размера башмака.
Стрела | Рукоять | Объем ковша | Башмак | Мин. грузо- подъемность | Макс. грузо- подъемность |
5,68 м | 2,0 м | 0,92 м3 | 600 мм | 4010 кг | 4850 кг |
5,68 м | 2,40 м | 0,92 м3 | 600 мм | 3700 кг | 4700 кг |
5,68 м | 2,92 м | 0,92 м3 | 600 мм | 3360 кг | 4330 кг |
5,68 м | 3,90 м | 0,92 м3 | 600 мм | 2750 кг | 4030 кг |
5,68 м | 2,40 м | 0,92 м3 | 800 мм | 3700 кг | 4690 кг |
5,68 м | 2,92 м | 0,92 м3 | 800 мм | 3370 кг | 4250 кг |
8,2 м | 6,3 м | 0,52 м3 | 800 мм | 1480 кг | 2460 кг |
Техническое обслуживание и комфорт
Широко открывающиеся отсеки с фильтрами, предохранителями, масленками, компьютерными элементами машины доступны с уровня земли.
Производителю удалось снизить время простоя машины и расходы на эксплуатацию благодаря оснащению экскаваторов серии 9S усовершенствованной системой охлаждения и интегрированными системами предварительного нагрева. Увеличился интервал смазки втулок до 250 часов. Срок службы гидравлических фильтров рассчитан на 1 000 часов. Гидравлическое масло может использоваться до 5 000 часов. Также процесс технического обслуживания упрощен за счет сокращения числа деталей в конструкции двигателя.
Современные экскаваторы Hyundai серии 9S оборудованы новыми цельносварными трубчатыми безопасными кабинами с улучшенным обзором. На 7-дюймовым ЖК-экран выводятся данные с камеры заднего вида. Функции выбора режима нагрузки и работы экскаватора, а также функции самодиагностики интегрированы в приборную группу.
