Газон некст габариты кузова: Характеристики ГАЗон NEXT 10 тонн CITY

>

Бортовой еврофургон Газон-Next — СпецТехКомплект



Запросить цену Заказать звонок

Стандартный еврофургон, установленный на шасси Газона, применяется в перевозке крупногабаритных грузов, не требующих соблюдения специального температурного режима. Грузоподъемность этого среднетоннажного автомобиля составляет 5 тонн.

Несмотря на крупные габариты, автомобиль имеет маневренность, сопоставимую с легкой коммерческой техникой. Применение современных технологий в изготовлении подвески и рулевого управления обеспечивает комфортабельность и удобство вождения.

Внешний вид и устройство кабины

Газон-Next создан с учетом современных тенденций автомобильного дизайна. Его обтекаемая кабина не только презентабельна, но и имеет хорошие аэродинамические параметры, что делает автомобиль экономичным. Грузовик, один из немногих в своем классе, сохранил капотную компоновку, которая делает его более безопасным и обеспечивает удобство обслуживания агрегатов.

Кабина вмещает трех человек в зимней одежде, — удобно для погрузки-разгрузки тяжелых грузов. Все кресла имеют анатомическую форму, а водительское снабжено регулируемым подлокотником. В кабине имеется множество ящиков для документов и мелких предметов.

Особенности конструкции

Еврофургон представляет собой кузов из профильной трубы, обтянутый высокопрочным тентом — в стандартной комплектации идет синяя или серая расцветка защитного материала. В его основании находится крупный металлический швеллер, обеспечивающий устойчивость, а пол покрыт окрашенными досками, созданными из твердой древесины.

Габариты кузова равны 3,6*2,3*2,2 метра (ДШВ). При необходимости длину еврофургона, устанавливаемого на Газон-Next, можно увеличить до 7 метров. Также, можно увеличить высоту и ширину каркаса. Полученный кузов будет иметь внутренний объем 45 кубических метров. Вариант загрузки по умолчанию — задняя. Опционально доступны варианты с боковой загрузкой (для автопогрузчика) или верхней (для крана и манипулятора).

Преимущества нового ГАЗона НЕКСТ

  • грузоподъемность до 6,2 тонн
  • объем перевозимого груза до 45 м³
  • кол-во мест от 3 до 7
  • расход топлива от 13,6 л/ 100 км
  • гарантия 3 года или 150 тыс.км пробега
  • интервал ТО — 20 000 км
  • запчасти до 10 раз дешевле по сравнению с зарубежными аналогами
  • гарантия от сквозной коррозии — 8 лет

10,5 руб — стоимость владения на 1 километр пробега. Доступная цена, минимальные затраты на эксплуатацию в сочетании с высокой функциональностью дают лучшие показатели по окупаемости средств, вложенных в автомобиль.

Надежность всех агрегатов и систем автомобиля доказана дорожными испытаниями с суммарным приведенным пробегом более 2 000 000 км. А высокий клиренс и укороченная колесная база, адаптированная под различные надстройки, может использоваться практически во всех сферах бизнеса.

ГАЗон-НЕКСТ оснащается одним из 2 типов двигателей:

Дизельный ЯМЗ-53443 — рядный 4-цилиндровый дизельный двигатель. Рабочий объем — 4,43 л, — мощность — 110 кВт (148,9 л.с.). Двигатель разработан при поддержке мирового лидера области инжиниринга фирмы AVL List GmbH (Австрия). Соответствует стандарту ЕВРО-5. Ресурс 700 тыс. км.

Газовый ЯМЗ-53444 CNG. 4-тактный, газовый CNG, с зажиганием свечой, с турбонаддувом. Многоточечный и фазированный впрыск с электронным управлением. Рабочий объем — 4,43 л, мощность — 110 кВт (150 л.с.). Ресурс 700 тыс. км.

Технические характеристики

Модельный ряд

Бортовой автомобиль City

МодификацияШассиТип кузоваКол-во местТип шассиКолесная формулаДвигатель
C41R13-60(7DA) ГАЗон NEXT City Борт 3 места Укороченное шасси 4х2 Дизель (ЯМЗ)
C41R33-60(7DA) ГАЗон NEXT City Борт 3 места Стандартное шасси 4х2 Дизель (ЯМЗ)
C42R33-60(7DA)
ГАЗон NEXT City
Борт 7 мест Стандартное шасси 4х2 Дизель (ЯМЗ)

Бортовой автомобиль

МодификацияШассиТип кузоваКол-во местТип шассиКолесная формулаДвигатель
C41R13-60 ГАЗон NEXT Борт 3 места Укороченное шасси 4х2 Дизель (ЯМЗ)
C41R16-10 ГАЗон NEXT Борт 3 места Укороченное шасси
4х2
Газовый (ЯМЗ)
C41R33-60 ГАЗон NEXT Борт 3 места Стандартное шасси 4х2 Дизель (ЯМЗ)
C41RB3-60 ГАЗон NEXT Борт 3 места Удлиненное шасси 10т 4х2 Дизель (ЯМЗ)
C42R33-60 ГАЗон NEXT Борт 7 мест Стандартное шасси 4х2 Дизель (ЯМЗ)

Общие данные

ПараметрыСтандартная база (универсальный / city)Укороченная база (универсальный / city)Стандартная база (универсальный / city)Новая модель 10 т C41RB3
Количество мест 3 7 3
Колесная формула 4×2
Тип привода задний
Полная масса, кг 8700 10 000
Масса снаряженного автомобиля, кг 4280/4625** 3930/4205** 4250/4625** 4395 (с платформой без тента) / 4545 (с платформой и тентом)
База, мм 4515 3770 4515 5150
Колея колес:
передних, мм
задних (между серединами сдвоенных шин), мм
1740
1690
1980
1690
Дорожный просвет (под картером заднего моста при полной массе), мм 253/189* 207
Минимальный радиус разворота по колее наружного переднего колеса, м 8,5/7,9* 7,3/6,8* 8,5/7,9* 9,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч 105
Угол свеса (с нагрузкой)
передний, град.
задний, град.
30
12
30
18
24
14
Максимальный преодолеваемый подъем на основном топливе с полной нагрузкой, % 26 25
Погрузочная высота, мм 1300/1165* 935/1135

* для ГАЗона NEXT CITY
** для автомобиля CNG

*** для шасси без надстройки

Двигатели

ПараметрыЯМЗ-53445ЯМЗ-53444
Тип двигателя Дизельный, с турбонаддувом и охладителем надувочного воздуха Газовый, монотопливный
Экологический класс Евро 5
Рабочий объем цилиндров, л 4,43
Степень сжатия 17,5
Максимальная мощность,кВт (л.
с.)
(при частоте вращения коленчатого вала, об/мин)
124 (168,9)
2300
110 (149,6)
2300
Максимальный крутящий момент, нетто, Н*м (кгсм)
(при частоте вращения коленчатого вала, об/мин)
664
1200-2100
493
1200-2100
Частота вращения коленчатого вала в режиме холостого хода, об/мин:
минимальная
повышенная
700
2800
Направление вращения коленчатого вала (наблюдая со стороны вентилятора) правое
Контрольный расход основного топлива при движении со скоростью:
60 км/ч, л/100км
80 км/ч, л/100км
13,6
18

Контрольный расход газа при движении со скоростью:
60 км/ч, куб.м/100км
80 км/ч, куб.м/100км

17,2
23,2
Количество газовых баллонов, шт. 7
Емкость газового баллона, куб.м (кг) 52
Общая емкость системы газовых баллонов, куб.м/кг 72,8
Запас хода от одной заправки на газу, км 370
Суммарный запас хода от одной полной заправки, км 370

Опции и комплектации

+ оснащение, входящее в базовую комплектацию
— не устанавливается
O — опция
А — аксессуар

Наименованиеоднорядная кабина,
короткая / стандартная база
(C41R13/C41R16, C41R33/C41R36)
двухрядная кабина, стандартная база
(C42R33/C42R36)
Подрессоренное водительское сиденье «стандарт» (с раздельной регулировкой подушки по высоте и горизонтали, регулировкой угла наклона спинки) + +
Подлокотники водительского сиденья + +
Подголовники сидений + +
Аудиоподготовка (антенна, провода, динамики) + +
Прикуриватель, пепельница + +
Розетка 12В + +
Дополнительная розетка 12В (в задней части салона) +
Плафон внутреннего освещения (задний) +
Салонный фильтр + +
Утеплитель радиатора + +
Потолочная консоль + +
Система отопления и вентиляции + +
Вентиляционный люк (материал — стекло с шелкотрафаретной печатью) +
Стабилизаторы передней и задней подвески + +
Полноразмерное запасное колесо + +
Комплект инструментов + +
Индикатор износа тормозных колодок + +
Блок-фары головного света с дневными ходовыми огнями с корректором угла наклона + +
Подготовка под подключение тахографа (место + провод) + +
О борудование вызова экстренных служб («ЭРА-ГЛОНАСС») + +
Электроподогрев наружных зеркал + +
Электростеклоподъемники + +
Круиз-контроль и контроль оборотов двигателя + +
Центральный замок + +
Сигнализатор открытого положения двери + +
ПАКЕТ ОПЦИЙ «КОМФОРТ» (PRO/ PROC)
Подрессоренное сидение водителя «Люкс» О О
Головное устройство 2DIN с кнопками на руле, USB и навигацией О О
Предпусковой подогреватель-отопитель** О О
Дополнительный отопитель О
ПРОЧИЕ ОПЦИИ
Платформа узкая и маленькие колеса 19,5* О О
Платформа с алюминиевыми бортами, фанерным настилом О О
Огнетушитель О О
Тахограф О О
Комплект дверных карманов (1 левый + 1 правый) А А
Дверной карман задний А

* только для ГАЗон-Next City — комплектация STC/PROC
** только для ГАЗон-Next без ГБО

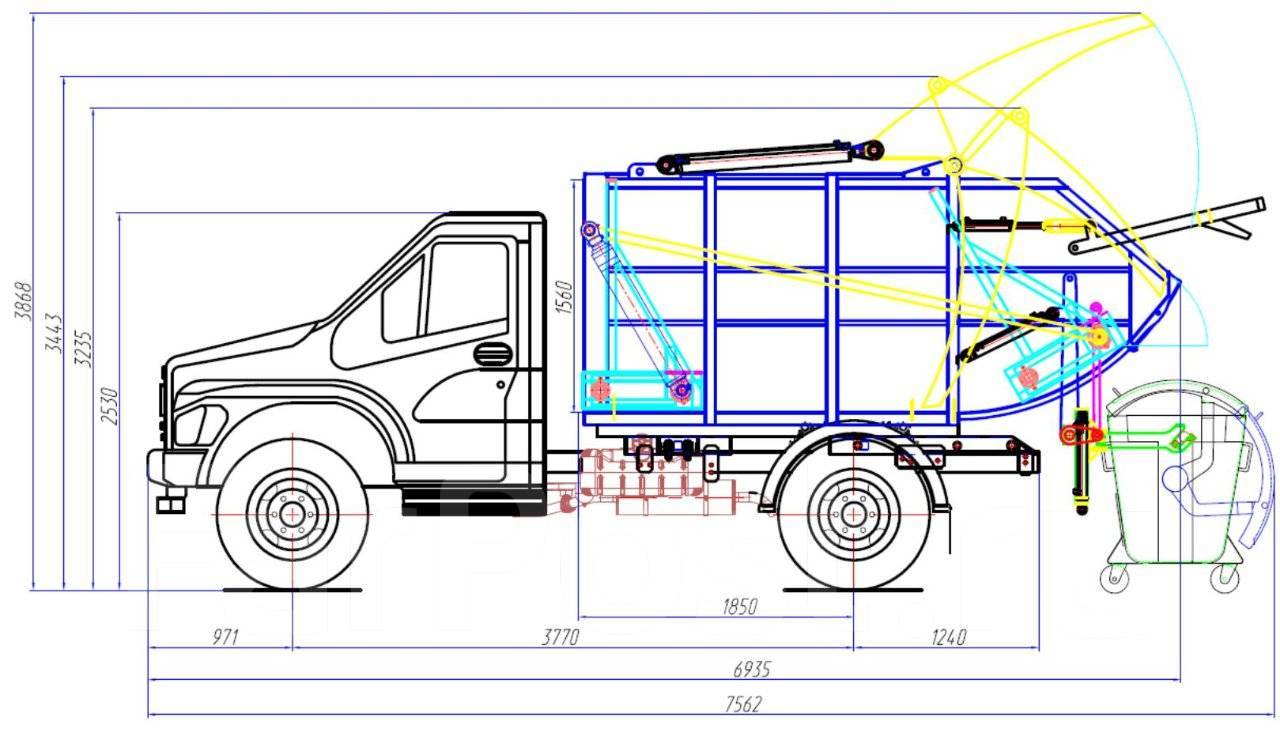

Чертежи и размеры

В новом ГАЗоне-Next используются комплектующие от знаменитых мировых производителей

  • BOSCH — топливная система common rail
  • WABCO — тормозная система с пневмоприводом, дисковыми тормозными механизмами передних и задних колес и системами ABS, ASR, EBD
  • WEBASTO — предпусковой подогреватель
  • DELPHI — климатическая установка с кондиционером
  • ZF — интегральный рулевой механизм с гидравлическим усилителем руля
  • LUK — гидропривод сцепления
  • TENNECO — амортизаторы
  • SPICER — необслуживаемая карданная передача
  • TAKATA — ремни безопасности для водителя и пассажиров

Видео о новом ГАЗоне-Next

СПЕЦПРЕДЛОЖЕНИЯ

ВСЕ

Автосалон ГАЗ в Екатеринбурге, авто ГАЗ в наличии.| Восточный ветер

Название комплектации 2.8 MT Стандартное шасси 6+1
Период выпуска 2021 —
Тип привода Задний
Тип кузова Грузовой автомобиль
Тип трансмиссии МКПП 6
Объем двигателя, куб.см 2781
Максимальная скорость, км/ч 130
Клиренс (высота дорожного просвета), мм 170
Страна сборки Россия
Число дверей 4
Зимняя комплектация
Гарантия производителя 3 года или 200 000 км пробега
Размеры
Размеры кузова
Габариты кузова (Д x Ш x В), мм 5630 x 2513 x 2175
Размеры салона
Число мест 6
Количество рядов сидений 2
Размерности ходовой части
Колесная база, мм 3145
Минимальный радиус разворота, м 44382
Ширина передней колеи, мм 1750
Ширина задней колеи, мм 1560
Вес и допустимые нагрузки
Масса, кг 2445
Максимальная грузоподъёмность 950
Допустимая полная масса, кг 3500
Объёмы
Объем топливного бака, л 64
Двигатель, коробка передач и рулевое управление
Двигатель
Марка двигателя ISF2. 8s4R148
Используемое топливо Дизельное топливо
Тип двигателя Рядный, 4-цилиндровый
Нагнетатель
Максимальная мощность, л.с. (кВт) при об./мин. 149 (110) / 3400
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 340 (35) / 2600
Удельная мощность, кг/л.с. 16.41
Степень сжатия 44332
Диаметр цилиндра, мм 94
Ход поршня, мм 100
Доп. информация о двигателе Common-rail
Экологический тип двигателя Евро-5
Рулевое управление
Гидроусилитель руля +
Подвеска / Ходовая часть
Подвеска
Передний стабилизатор +
Передняя подвеска Независимая, на двойных поперечных рычагах
Задний стабилизатор +
Задняя подвеска Зависимая, рессорная
Диски
Алюминиевые колесные диски
Размер дисков 16X5. 5J
Шины
Передние колеса 185/75 R16
 185/75 R16
185/75 R16
Задние колеса 185/75 R16
185/75 R16
 185/75 R16
Тормоза
Передние тормоза Дисковые
Задние тормоза Дисковые
Стояночный тормоз Электронный
Экстерьер и внешнее оснащение
Фары
Галогенные фары
Светодиодные фары +
Светодиодные ходовые огни +
Передние противотуманные фары 0
Cветодиодные задние фонари +
Задние противотуманные фонари +
Датчик света 0
Датчик дождя 0
Боковые зеркала
Боковые зеркала в цвет кузова
Боковые зеркала с повторителями указателей поворота +
Электропривод боковых зеркал 0
Электроподогрев зеркал +
Двери
Ручки дверей в цвет кузова
Стёкла
Обогрев заднего стекла
Внутреннее оснащение
Руль и центральная панель
Кожаная оплетка рулевого колеса
Регулируемая рулевая колонка +
Телескопическая регулировка руля
Вертикальная регулировка руля +
Управление аудиосистемой на руле 0
Тахометр +
Кнопка запуска двигателя 0
Исполнение салона
Тканевая обивка салона +
Сиденья
Регулировка передних сидений Сиденье водителя с регулировкой по высоте
Второй ряд сидений складывается в соотношении 60/40
Поясничная опора в передних сиденьях 0
Разделительный подлокотник спереди +
Электропакет салона
Электропривод водительского сиденья
Электропривод передних сидений
Электроподогрев передних сидений 0
Центральный замок +
Ключ ДУ (дистанционный ключ) 0
Бесключевой доступ 0
Электрические стеклоподъемники передние +
Электрические стеклоподъемники задние
Блок управления фарами +
Доп. оборудование салона
Держатели для бутылок в дверях +
Пакет курильщика +
Разъем электропитания +
Активные и пассивные системы безопасности
Подушки безопасности
Подушка безопасности водительская +
Подушка безопасности переднего пассажира 0
Электронные системы безопасности и контроля движения
Антиблокировочная система (ABS) +
Система распределения тормозного усилия (EBD) +
Вспомогательная система торможения (BAS) +
Антипробуксовочная система (TCS) +
Система помощи при старте на подъеме (HAC) +
Круиз-контроль 0
Индикатор падения давления в шинах +
Передний парктроник 0
Удобства
Микроклимат салона
Кондиционер 0
Климат-контроль
Салонный фильтр +
Аудио системы
Радио 0
CD-плейер 0
Поддержка MP3 0
Hands free 0
Дополнительное оборудование аудиосистемы Аудиоподготовка (стандарт) / 2 динамика, USB (опция)
Навигационное и видео оборудование
Полноцветный ЖК-монитор
Полноцветный ЖК-монитор (опция) 9″
Система навигации 0
Камера заднего обзора 0
Дополнительные удобства
Бортовой компьютер +
Сохранность автомобиля
Сигнализация 0
Комплект водителя
Запасное колесо полноразмерное +
Прочее
Дополнительное оборудование Предпусковый подогреватель (опция), блокировка заднего дифференциала (опция)
Запросить лучшую цену

ГАЗон Next SUPER V45 | АвтоСпецЦентр

Технические характеристики

1

Наименование ТС

ГАЗон Next автолавка

2 Полная масса, кг 8700
3 Масса снаряженного автомобиля, кг 4300
4 Грузоподъемность, кг до 4400
5 Дорожный просвет (под картером заднего моста при полной массе), мм 253
6 Минимальный радиус поворота по колее наружного переднего колеса, м

9,6

6 Максимальная скорость автомобиля нагоризонтальном участке ровного шоссе,км/ч: 110
7 Максимальный подъём,преодолеваемый автомобилем с полной нагрузкой, % 30
8 Погрузочная высота, мм 1300

9

Двигатель

ЯМЗ-53441 /  Cummins ISF 3,8

10

Тип двигателя

рядный, 4-х цилиндровый, дизельный, с турбонаддувом и охладителем надувочного воздуха

11 Экологический класс Евро 4

12

Рабочий объем двигателя, л

ЯМЗ-53441: 4,43

Cummins ISF 3,8: 3,76

13 Степень сжатия

ЯМЗ-53441: 17,5

Cummins ISF 3,8: 17,2

14

Расход в смешанном цикле, л/100 км

60 км/ч:

ЯМЗ-53441: 13,6

Cummins ISF 3,8: 12



80 км/ч:



ЯМЗ-53441: 18

Cummins ISF 3,8: 15

15 Номинальная мощность, кВт (л. с.)

ЯМЗ-53441: 99 (134,5) при частоте вращения коленчатого вала 2300 об/мин

Cummins ISF 3,8: 112 (152,3) при частоте вращения коленчатого вала 2600 об/мин

16 Максимальный крутящий момент, нетто, Н•м (кгс•м)

ЯМЗ-53441: 417 (42,5) при частоте вращения коленчатого вала 1200-2100 об/мин

Cummins ISF 3,8: 491 (50,1) при частоте вращения коленчатого вала 1200-1900 об/мин

17 Сцепление Однодисковое, сухое, сгидравлическим приводом
18 Карданная передача Два вала с тремя карданными шарнирами и промежуточной опорой
19 Задний мост

Главная передача гипоидная, передаточное число 4,556

Дифференциал конический, шестеренчатый

20

Рулевое управление

Рулевой механизм с интегральный (с ГУР) с передачей «винт-шариковая гайка-рейка-сектор»

Насос ГУР пластинчатый, двухкратного действия

Рулевая колонка регулируемая по углу наклона

21 Рабочая тормозная система Двухконтурная с пневматическим приводом и вакуумным усилителем
22 Тормозные механизмы дисковые
23 Запасная тормозная система Каждый контур рабочей тормозной системы
24 Стояночная тормозная система С пневматическим приводом тормозных камер с пружинными энергоаккумуляторами, установленными на дисковых тормозах задних колес
25 Коробка передач / ст Механическая, 5-ступенчатая с синхронизаторами на 2,3,4 и 5 передачах
26 Колеса

Дисковые разборные, с ободом 6,0Б-20 и разрезным бортовым кольцом

27 Шины

Пневматические, радиальные размером 8,25R20 (камерные)

28 Передняя подвеска Две продольные полуэллиптические рессоры, со стабилизатором поперечной устойчивости
29 Задняя подвеска Две продольные, полуэллиптические рессоры с дополнительными рессорами и стабилизатором поперечной устойчивости
30 Амортизаторы

Гидравлические, телескопические, двухстороннего действия
Установлены на передней оси автомобиля

31 Тип электрооборудования Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом
32 Номинальное напряжение, В 12
33 Аккумуляторная батарея Две (6СТ-110)
34 Габариты, длина грузовой платформы, мм 7000
35 Габариты, ширина грузовой платформы, мм 2540
36 Габариты, высота, мм 2200
37 Габариты, высота по тенту 3300
38 Колея передних колес, мм 1740
39 Колея задних колес, мм 2755

Карточка товара

Марка авто ГАЗон Next
Модель 4733-0000010-11
Назначение автомобиля Грузовой
Тип автомобиля Фургон изотермический
Колесная формула 4*2
Год выпуска авто 2015
Цвет кузова Белый / Зеленый / Серый
Доп. информация ГАЗон-NEXT, Фургон изотермический сендвич. Бескаркасный. Состав панелей: пластик — ППУ/ЭППС толщиной 50 мм — пластик. Покрытие пола — транспортная фанера, закругленные алюминиевые залицовочные уголки, фурнитура из нержавеющей стали — «Push», уплотнитель дверей — 3-х лепестковый. Дополнительные элементы — алюминиевые отбортовки высотой 200 мм по внутреннему периметру, задний портал из нержавеющей стали, выдвижная оцинкованная лесенка. Габариты надстройки (ДхШхВ) наружные: 3650х2400х2300. Опции: круиз-контроль, центральный замок, подогрев боковых зеркал, электростеклоподъемники, ABS +ASR (противобуксовочная система)
Модель двигателя ЯМЗ-53441
Мощность двигателя, л/с 148,9
Объем двигателя, см. куб. 4430
Пассажировместимость 2
Грузоподъёмность (кг) 4500
Ширина грузового отсека (м) 2.4
Высота грузового отсека (м) 2.3
Объем грузового отсека (м3) 16. 0
Длина грузового отсека (м) 3.65
Привод Задний

Самосвальная спецтехника на базе грузового автомобиля ГАЗон NEXT.

В условиях насыщенного рынка сделать это достаточно трудно.

Главными параметрами традиционно считались:

  • Мощность грузовика.
  • Габариты.
  • Грузоподъёмность.
  • Реальный моторесурс.
  • Расход топлива.
  • Производитель.

Стоимость коммерческого транспорта и его обслуживания (включая расходники).

Чем меньше требований к технико-эксплуатационным показателям авто, тем проще покупателю определиться с выбором. Естественно сегодня, перечисленный выше список, увеличился, не меньше, чем в 2 раза. Уделяется много внимания безопасности дорожного движения, вопросу сохранности окружающей среды и т.д.

Как выбрать спецтранспорт, максимально соответствующий вашим запросам?

Опытные водители и предприниматели, которые специализируются на оказании транспортных услуг, рекомендуют своим коллегам не покупать готовую машину, а заказать спецтехнику, учитывая все нюансы ее эксплуатации. Последнее время все чаще предприимчивые люди выбирают Газон.

Комфортный салон (сигнализатор открытой двери, бортовой компьютер, подогрев зеркал, подогреваемое водительское кресло и др.).

  • Круиз-контроль, центральный замок.
  • Стабилизаторы передней и задней подвесок.
  • Двигатель-ЯМЗ 5344 (ЕВРО-5).
  • Производитель дает гарантию на 3 года или 150 тыс. км пробега!
  • Вполне приемлемая стоимость.

Ключевые параметры для самосвала с трехсторонней разгрузкой

Для полноценного коммерческого самосвала с трехсторонней разгрузкой используются:

  • Кузовные опоры шарового типа, перемещающие фиксаторы в зависимости оттого в каком направлении будет опрокидываться кузов.
  • Одноходовой гидроцилиндр.
  • Подрамник из стали (для этого гнутся профиля 3-4мм).
  • Гидравлический привод от коробки отбора мощности. Перечисленные переключения осуществляются механическим путем, это конечно, немного усложняет работу, но в несколько раз продлевает средний срок эксплуатации всего механизма.
  • Устанавливается насос гидросистемы HLU-32.
  • Предусмотрен бак для контроля количества масла в системе.
  • Наличие тента позволяет сохранить грузы и внутреннюю часть кузова при перевозки в сохранности, удобная система позволяет производить растентовку достаточно быстро.
  • Кузов сделан из 2-х мм металла, пол -1,5 мм, а каркас -3 мм.
  • Вся система обработана специальным грунтом с двухкомпонентной полиуретановой краской.
  • В темное время суток и в условиях плохой видимости светоотражающая лента и маяки сделают ваш автомобиль хорошо заметным для других участников дорожного движения.

Один из главных вопросов, которые задают представители многих компаний, которые решили купить самосвал с трехсторонней разгрузкой — это габариты системы. В данном случае высота бортов транспортного средства — 90 см; его внутренние размеры (длина, ширина и высота) 3490*2140*900 мм, а наружные — 3690*2360 мм.

Не стоит забывать, что в наше время каждый желающий может ввести определенные изменения в конструкцию спецтранспорта, чтобы получить автомобиль, который будет на все 100% соответствовать целям вашего бизнеса.

Автомобиль сделан с соблюдением норм и правил технической и пожарной безопасности. Используемые материалы соответствуют требованиям СЭС и МОЗ Украины. Фургон выполнен украинским производителем Polycar.

#mdgua

Газон некст размеры кузова тент


Технические данные

Модели

Газон Некст выпускается в 2-х модификациях, которые отличаются типами кузова:

  1. C41R11 — стандартная
  2. C41R31 — удлиненная
  3. C42R31 — двухрядная (7 мест)

Габариты

Длина нового грузовика может варьироваться от 6 435 мм до 7 910 мм, что зависит от типа кузова. Его ширина одинакова для всех версий – 2 307 мм. Высота фургона достигает 2 418 мм, а дорожный просвет равен 262 мм, что позволяет газону ездить по многим дорогам, в том числе и тем, которые не отличаются высоким качеством.

Относительно параметров шасси, то они следующие:

— колея передних колес – 1 740 мм;

— колея задних колес – 1 690 мм;

— колесная база – от 3 770 мм до 4 515 мм.

При этом полная масса равна 8 700 кг.

Данные нагрузки

Максимальная нагрузка на переднюю ось и на заднюю отличаются на порядок:

— передняя ось – 2 650 кг;

— задняя ось – 6 600 кг.

Что же касается грузоподъемности, то она зависит от модели. Так, максимальный показатель для версии C41R11 составляет 5 000 кг, тогда как для модификации C41R31 он немного меньше – 4 700 кг.

Двигатели

Новый «ГАЗон» будет оборудоваться двумя силовыми агрегатами, в зависимости от модификации. Это турбированные дизельные двигатели, причем один из них импортный, а другой является сугубо российской разработкой.

Их конструкция во многом схожа. Оба мотора 4-тактные и располагают охладителем наддувочного воздуха. У них по 4 цилиндра с вертикальным, рядным расположением, а еще оба они заточены под экологические требования Евро-4. Но немало имеется и отличий, которые относятся к мощности, крутящему моменту и рабочему объему.

Импортный агрегат типа Cummins ISF 3.8 e4R располагает объемом в 3,76 литра. Это позволяет мотору развивать мощность в 152,3 л. с. на отметке в 2 600 оборотов. Кроме того, такой двигатель выдает 497 Нм крутящего момента в диапазоне от 1 200 до 1 900 оборотов.

ГАЗон NEXT City

ГАЗон NEXT City отличается от обычного ГАЗона только размером колес? И да, и нет — тут все немного интереснее. В «газонах» и размерах «обуви» разбирался Макс Сергеев, читайте его материал на нашем сайте.

Размер имеет значение

Текст и фото Макс Сергеев

На ГАЗон NEXT City установлены 19-дюймовые колеса размером 245/70R19.5

В данном случае – размер колес. ГАЗон NEXT City отличается от обычного ГАЗона только размером колес? И да, и нет — тут все немного интереснее. И нет смысла теоретизировать, лучше попробовать самому. На глаз оценить изменения довольно сложно, тот же самый привычный ГАЗон NEXT. А для того, чтобы с десяти метров оценить замену 20-дюймовых колес (8,25R20) на 19-дюймовые (245/70R19.5) надо обладать хорошим глазомером.

При внешних габаритах (длина – 7 м, база – 4,5 м), уловить разницу в высоте со стандартным ГАЗоном в 6,5 см практически невозможно. Лучше всего смотреть под картер заднего моста, вот тут уже очень хорошо видно, что машина сидит ниже (дорожный просвет вместо 253 мм, у ГАЗона City составляет 189 мм), прямо скажем для наших условий решение спорное. Однако, если учесть среду обитания развозного грузовика, то вполне терпимое.

Интересно другое, при том, что общая высота машины уменьшилась на 65 мм, погрузочную высоту удалось понизить на 135 мм. Это неплохое подспорье грузчикам, особенно в тех компаниях, где вилочные погрузчики еще не прижились и приходится затаскивать груз в кузов по направляющим вручную. Вот собственно и все внешние отличия.

Узнаваемый салон всех грузовиков семейства NEXT

А что внутри?

Двигатель здесь тот же самый – турбодизельная четверка ЯМЗ-534 выдающая149 л.с при 2300 об/мин. и 490 Нм при 1200-2100 об/мин. Та же пятиступенчатая коробка… А вот главная передача другая. Стандартная главная пара с соотношением 4,556 заменена на 3,9! А вот это, в сочетании с уменьшенным радиусом колес, обещает существенную экономию топлива.

Зачем ставить меньшие колеса? Нет, с экономией топлива все более или менее понятно, однако это еще не все. Главным козырем новых колес производители считают то, что их легче балансировать, ну а то что меньшая неподрессоренная масса снижает нагрузки на трансмиссию – это и так понятно. Но не пошли ли все эти ухищрения во вред скростно-тяговым характеристикам?

Дизельный двигатель ЯМЗ-534

Забираемся в кабину. Здесь тоже все привычно, любой, кто хоть раз побывал за рулем ГАЗона/ГАЗели/Урала NEXT, почувствует себя как дома, всё то же самое и все на своих местах. От ГАЗели выгодно отличается кресло с шестью регулировками, включая поясничный подпор. Понятно, что на своем месте и более массивный рычаг коробки передач. В остальном никаких неожиданностей.

Больше всего радует приборная панель со спидометром, размеченным до 200 км/ч и тахометром, оптимистично обещающим аж 6000 об/мин… Я понимаю – унификация, одинаковые приборы на всем семействе – это дешевле, чем каждый раз рисовать новую шкалу и тарировать под нее приборы… Но, если с тахометром, еще можно согласиться, учитывая, что бензиновый двигатель EvoTech на ГАЗели можно раскрутить до 5,5 тыс. об/мин, то спидометр – это из области фантастики, самая резвая машина всего модельного ряда — ГАЗель NEXT быстрее 130 км/ч не способна ехать, в принципе. Тогда зачем?

Поворот ключа и запускается двигатель, и сразу неожиданности – он звучит гораздо тише, чем того можно было бы ожидать от дизеля. Понятно, что мотор инновационный (вообще один из лучших не только в России, но и среди мировых аналогов), но не стоит забывать, что 150 л. с. снимаются с 4,43 л рабочего объема и двигателю приходится работать в довольно жестких режимах.

Трогаемся с места и начинаем выруливать с парковки перед административным зданием завода, машин здесь довольно много и стоят они плотно. Семиметровый грузовик демонстрирует неплохую маневренность, радиус разворота — 9,8 м. Очень достойный результат. Да, совсем забыл, пару слов о коробке. Коробка пятиступенчатая с усиленными синхронизаторами на 2-3-4-5 передачах, про двойной выжим сцепления и перегазовку, привычные водителям горьковских среднетоннажников, можно забыть. Понятно, что пустая машина легко трогается со второй передачи.

Технические характеристики ГАЗ-3309 Газон

МодельГАЗ-3309 борт/шасси
Колесная формула4х2
Общее число мест2
Грузоподъёмность бортового автомобиля (с тентом), кг4500(4350)
Снаряжённая масса бортового автомобиля (с тентом), кг3530 (3680)
Полная масса автомобиля, кг8180
Коробка передачПятиступенчатая механическая синхронизированная
Передняя подвескаЗависимая рессорная, с гидравлическими телескопическими амортизаторами двустороннего действия
Задняя подвескаЗависимая рессорная
Тормозная рабочая системаДвухконтурная, с гидравлическим приводом
Стояночная тормозная системаС тросовым приводом на тормозные механизмы задних колёс
Тормоза на передних и задних колёсахКолодочные, барабанного типа
Рулевое управлениеС рулевым механизмом типа «винт-шариковая гайка», с гидравлическим усилителем
Колеса6, ОБ-20 (152Б-508) 8,25 R20
Радиус разворота, м8
Емкость топливного бака, л105

Габаритные размеры

Модель автомобиляГАЗ-3309 борт тент стандартГАЗ-3309 борт тент удлиненный 4. 9-5.1мГАЗ-3309 борт тент удлиненный 5.9-6.1м
AГабаритная длина, мм6435/63307900 (макс)*8950 (макс)*
БГабаритная ширина по зеркалам / по кабине / по бортовой платформе, мм2700/2106/2380
ВГабаритная высота по кабине, мм2350
ГПередний свес, мм995
ДКолесная база, мм377045705070
ЕЗадний свес, мм1710/16051855-2335*1855-2335*
ЖШирина колеи передних колес, мм1630
ЗШирина колеи задних колес, мм1690
ИДорожный просвет, мм265
KВнутренняя длина грузовой платформы, мм34904900-5100*5900-6100*
ЛВнутренняя ширина грузовой платформы, мм2170
МВнутренняя высота грузовой платформы по борту, мм510
НВнутренняя высота грузовой платформы по тенту, мм1565
ОПогрузочная высота, мм1365
ПГабаритная высота по тенту, мм2905

* указанные размеры могут варьироваться в пределах допустимых одобрением типа транспортного средства

Газон «NEXT CITY»

Основные достоинства:

Газон NEXT CITY – это новый среднетоннажный грузовик, разработанный специально для эксплуатации и перевозки грузов в больших и крупных городах РФ. Подчеркнуто урбанистический характер нижегородского грузовика подтверждает целый ряд нововведений, которые ранее не были присущи газовским среднетоннажникам. Например, низкая погрузочная высота равная 1179 мм обеспечивает быструю и безопасную погрузку товаров. Подножка со стороны водителя опущена до практического минимума, что при условии широких дверей «некстовской» кабины и дополнительной ручки для подъема, делают Газон Некст Сити одним из самых удобных авто для логистического обслуживания сетей и магазинов города. К одной из главных особенностей шасси ГАЗ СИТИ НЕКСТ относятся бескамерные шины, меньшего радиуса и размера, по сравнению со старшим братом. Именно за счет шин снижается общая погрузочная высота.

Модели и комплектация

Модель автомобиляХарактеристики, комплектация
ГАЗ-3309-1357 «Газон», АБС, ГУРшасси (L=3.6м), дизель
ГАЗ-3309-357 «Газон», АБС, ГУРБорт-тент (L=3. 6м), дизель
ГАЗ-3309-357 «Газон» (L=5м), АБС, ГУРБорт-тент удлиненный (L=5м), дизель
ГАЗ-3309-357 «Газон» (L=6м), АБС, ГУРБорт-тент суперудлиненный (L=6м), дизель

Технические характеристики ГАЗ 33081 Садко

МодельГАЗ-33081 борт/шасси
Колесная формула4х4
Грузоподъёмность бортового автомобиля, кг2000
Снаряжённая масса бортового автомобиля, кг4050/3615
Полная масса автомобиля, кг6300
Коробка передачМеханическая пятиступенчатая синхронизированная
Раздаточная коробокаМеханическая, с прямой и понижающей передачей
Передняя подвескаЗависимая рессорная, с гидравлическими амортизаторами
Задняя подвескаЗависимая рессорная, с гидравлическими амортизаторами
Тормозная рабочая системаДвухконтурная, с гидравлическим приводом
Стояночная тормозная системаТрансмиссионная
Тормоза на передних и задних колёсахКолодочные, барабанного типа
Рулевое управлениеС рулевым механизмом типа «винт-шариковая гайка», с гидравлическим усилителем
Колеса228 Г-457 12,00 R18
Радиус разворота, м11
Емкость топливного бака, л105

Габаритные размеры ГАЗ 33081 Садко

Модель автомобиляГАЗ-33081 борт тент стандартГАЗ-33081 борт тент удлиненный 4. 9-5.1мГАЗ-33081 борт тент удлиненный 5.9-6.1м
AГабаритная длина, мм6250 (6165 шасси)7900 (макс)*8950 (макс)*
БГабаритная ширина по зеркалам / по кабине / по бортовой платформе, мм2700/2268/2340
ВГабаритная высота по кабине, мм2570
ГПередний свес, мм995
ДКолесная база, мм377045705070
ЕЗадний свес, мм13651855-2335*1855-2335*
ЖШирина колеи передних колес, мм1820
ЗШирина колеи задних колес, мм1770
ИДорожный просвет, мм315
KВнутренняя длина грузовой платформы, мм33904900-51005900-6100
ЛВнутренняя ширина грузовой платформы, мм2145
МВнутренняя высота грузовой платформы по борту, мм380
НВнутренняя высота грузовой платформы по тенту, мм1565
ОПогрузочная высота, мм1360
ПГабаритная высота по тенту, мм2780

* указанные размеры могут варьироваться в пределах допустимых одобрением типа транспортного средства

Источник статьи: https://www. alfc.ru/collection/kommercheskie-avtomobili/product/gazon-next-i-gaz-3309-gaz-33081-gaz-33086

Газон «NEXT CITY»

Основные достоинства:

Газон NEXT CITY – это новый среднетоннажный грузовик, разработанный специально для эксплуатации и перевозки грузов в больших и крупных городах РФ. Подчеркнуто урбанистический характер нижегородского грузовика подтверждает целый ряд нововведений, которые ранее не были присущи газовским среднетоннажникам. Например, низкая погрузочная высота равная 1179 мм обеспечивает быструю и безопасную погрузку товаров. Подножка со стороны водителя опущена до практического минимума, что при условии широких дверей «некстовской» кабины и дополнительной ручки для подъема, делают Газон Некст Сити одним из самых удобных авто для логистического обслуживания сетей и магазинов города. К одной из главных особенностей шасси ГАЗ СИТИ НЕКСТ относятся бескамерные шины, меньшего радиуса и размера, по сравнению со старшим братом. Именно за счет шин снижается общая погрузочная высота.

Газон Некст хлебный фургон | ЗСТ

Описание

Хлебные фургоны на базе ГАЗон Некст

Современный дизайн, повышенная до 5 тонн грузоподъемность, повышение надежности рабочих агрегатов выделяют ГАЗон на фоне конкурентов.

Кроме достойной грузоподъемности ГАЗон обладает еще и комфортностью легкового автомобиля.

При этом цена хлебного фургона на базе нового NEXT остается в рамках бюджетного сегмента. Этот грузовик станет выгодным приобретением, как для крупных предприятий, так и для начинающих предпринимателей.

По заказу мы изготовим ГАЗон NEXT для перевозки от 160 до 250 лотков для хлебобулочных и кондитерских изделий.

Количество лотков зависит от размеров дополнительных надстроек фургона:

  • Длина кузова от 3500 до 5000 мм
  • Высота от 1800 до 2200 мм
  • Ширина фургона остается без изменений – 2300 мм

Для перевозок в условиях города есть модификация ГАЗон НЕКСТ CITY, у которой уменьшена погрузочная высота и меньший диаметр колес.

Конструкция хлебовоза.

Хлебный фургон – это одна из разновидностей изотермического автофургона, только обладает иными конструкционными особенностями, а точнее кузов имеет крепежи для паллет и лотков, дверки располагаются сбоку фургона, чтобы обеспечить полный доступ к хлебным лоткам.

Кузов изготавливается по каркасно-панельной технологии. Каркас из труб снаружи и изнутри обшит стальными листами. Наружный слой обработан пластиком, внутренний — оцинкован. Для теплоизоляции кузова используют пенопласт или пенополистирол.

Для производства стен фургона используется пищевая сталь, она полностью соответствует экологическим нормам.

Хлеб не любит влажность, поэтому потолок изготавливается из фанеры или дерева. Стены фургона оборудованы специальными вентиляционными люками для циркуляции воздуха.

Внутреннее пространство разделено специальными направляющими на отсеки, в которых и располагаются стеллажи с лотками.

Двери с уплотнителем закрываются на штанговые запоры. Если нужно перевезти любой другой груз, то направляющие для лотков легко демонтируются.

Все швы кузова проходят тщательную обработку полимерными веществами, а двери снабжены резиновыми уплотнителями.

Для освещения внутри фургона всегда можно воспользоваться потолочным плафоном. По желанию заказчика снаружи по периметру фургона устанавливаются габаритные огни.

Преимущество покупки от завода «ЗСТ»

Благодаря собственному производству и тесному сотрудничеству с заводом ГАЗ, у вас есть возможность значительно сократить сроки поставки и стоимость хлебовоза NEXT.

По заказу клиента возможна установка дополнительных дверей, изменение межлоткового расстояния (стандартное для хлебного фургона — 180 мм), установка ХОУ и многое другое.

Позвоните нам для уточнения комплектации, установки дополнительного оборудования и цен на нашу продукцию.

На хлебные фургоны Газон Некст действует увеличенная гарантия — 3 года или 150 тыс. км пробега. Межсервисный интервал — 20 тыс. км. Большая дилерская сеть от Горьковского автозавода позволяет осуществлять сервисное обслуживание в любой точке России.

Преимущества нового ГАЗона НЕКСТ

  • грузоподъемность до 6,2 тонн
  • объем перевозимого груза до 45 м³
  • кол-во мест от 3 до 7
  • расход топлива от 13,6 л/ 100 км
  • гарантия 3 года или 150 тыс.км пробега
  • интервал ТО — 20 000 км
  • запчасти до 10 раз дешевле по сравнению с зарубежными аналогами
  • гарантия от сквозной коррозии — 8 лет

10,5 руб — стоимость владения на 1 километр пробега. Доступная цена, минимальные затраты на эксплуатацию в сочетании с высокой функциональностью дают лучшие показатели по окупаемости средств, вложенных в автомобиль.

Надежность всех агрегатов и систем автомобиля доказана дорожными испытаниями с суммарным приведенным пробегом более 2 000 000 км. А высокий клиренс и укороченная колесная база, адаптированная под различные надстройки, может использоваться практически во всех сферах бизнеса.

ГАЗон-НЕКСТ оснащается одним из 2 типов двигателей:

Дизельный ЯМЗ-53443 — рядный 4-цилиндровый дизельный двигатель. Рабочий объем — 4,43 л, — мощность — 110 кВт (148,9 л.с.). Двигатель разработан при поддержке мирового лидера области инжиниринга фирмы AVL List GmbH (Австрия). Соответствует стандарту ЕВРО-5. Ресурс 700 тыс. км.

Газовый ЯМЗ-53444 CNG. 4-тактный, газовый CNG, с зажиганием свечой, с турбонаддувом. Многоточечный и фазированный впрыск с электронным управлением. Рабочий объем — 4,43 л, мощность — 110 кВт (150 л.с.). Ресурс 700 тыс. км.

В новом ГАЗоне-Next используются комплектующие от знаменитых мировых производителей

  • BOSCH — топливная система common rail
  • WABCO — тормозная система с пневмоприводом, дисковыми тормозными механизмами передних и задних колес и системами ABS, ASR, EBD
  • WEBASTO — предпусковой подогреватель
  • DELPHI — климатическая установка с кондиционером
  • ZF — интегральный рулевой механизм с гидравлическим усилителем руля
  • LUK — гидропривод сцепления
  • TENNECO — амортизаторы
  • SPICER — необслуживаемая карданная передача
  • TAKATA — ремни безопасности для водителя и пассажиров

Видео о новом ГАЗоне-Next

Характеристики

Модельный ряд

Бортовой автомобиль City
МодификацияШассиТип кузоваКол-во местТип шассиКолесная формулаДвигатель
C41R13-60(7DA)ГАЗон NEXT CityБорт3 местаУкороченное шасси4х2Дизель (ЯМЗ)
C41R33-60(7DA)ГАЗон NEXT CityБорт3 местаСтандартное шасси4х2Дизель (ЯМЗ)
C42R33-60(7DA)ГАЗон NEXT CityБорт7 местСтандартное шасси4х2Дизель (ЯМЗ)
Бортовой автомобиль
МодификацияШассиТип кузоваКол-во местТип шассиКолесная формулаДвигатель
C41R13-60ГАЗон NEXTБорт3 местаУкороченное шасси4х2Дизель (ЯМЗ)
C41R16-10ГАЗон NEXTБорт3 местаУкороченное шасси4х2Газовый (ЯМЗ)
C41R33-60ГАЗон NEXTБорт3 местаСтандартное шасси4х2Дизель (ЯМЗ)
C41RB3-60ГАЗон NEXTБорт3 местаУдлиненное шасси 10т4х2Дизель (ЯМЗ)
C42R33-60ГАЗон NEXTБорт7 местСтандартное шасси4х2Дизель (ЯМЗ)

Общие данные

ПараметрыСтандартная база (универсальный / city)Укороченная база (универсальный / city)Стандартная база (универсальный / city)Новая модель 10 т C41RB3
Количество мест373
Колесная формула4×2
Тип приводазадний
Полная масса, кг870010 000
Масса снаряженного автомобиля, кг4280/4625**3930/4205**4250/4625**4395 (с платформой без тента) / 4545 (с платформой и тентом)
База, мм4515377045155150
Колея колес:
передних, мм
задних (между серединами сдвоенных шин), мм
1740
1690
1980
1690
Дорожный просвет (под картером заднего моста при полной массе), мм253/189*207
Минимальный радиус разворота по колее наружного переднего колеса, м8,5/7,9*7,3/6,8*8,5/7,9*9,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч105
Угол свеса (с нагрузкой)
передний, град.
задний, град.
30
12
30
18
24
14
Максимальный преодолеваемый подъем на основном топливе с полной нагрузкой, %2625
Погрузочная высота, мм1300/1165*935/1135

* для ГАЗона NEXT CITY
** для автомобиля CNG
*** для шасси без надстройки

Двигатели

ПараметрыЯМЗ-53445ЯМЗ-53444
Тип двигателяДизельный, с турбонаддувом и охладителем надувочного воздухаГазовый, монотопливный
Экологический классЕвро 5
Рабочий объем цилиндров, л4,43
Степень сжатия17,5
Максимальная мощность,кВт (л.с.)
(при частоте вращения коленчатого вала, об/мин)
124 (168,9)
2300
110 (149,6)
2300
Максимальный крутящий момент, нетто, Н*м (кгсм)
(при частоте вращения коленчатого вала, об/мин)
664
1200-2100
493
1200-2100
Частота вращения коленчатого вала в режиме холостого хода, об/мин:
минимальная
повышенная
700
2800
Направление вращения коленчатого вала (наблюдая со стороны вентилятора)правое
Контрольный расход основного топлива при движении со скоростью:
60 км/ч, л/100км
80 км/ч, л/100км
13,6
18

Контрольный расход газа при движении со скоростью:
60 км/ч, куб. м/100км
80 км/ч, куб.м/100км

17,2
23,2
Количество газовых баллонов, шт.7
Емкость газового баллона, куб.м (кг)52
Общая емкость системы газовых баллонов, куб.м/кг72,8
Запас хода от одной заправки на газу, км370
Суммарный запас хода от одной полной заправки, км370

Чертежи и размеры

Укороченный C41R13


Скачать чертеж

Стандартный C41R33


Скачать чертеж

7-местный C42R33


Скачать чертеж

Новая модель 10т C41RB3


Скачать чертеж

Комплектация

Опции и комплектации

+ оснащение, входящее в базовую комплектацию
— не устанавливается
O — опция
А — аксессуар

Наименованиеоднорядная кабина,
короткая / стандартная база
(C41R13/C41R16, C41R33/C41R36)
двухрядная кабина, стандартная база
(C42R33/C42R36)
Подрессоренное водительское сиденье «стандарт» (с раздельной регулировкой подушки по высоте и горизонтали, регулировкой угла наклона спинки)++
Подлокотники водительского сиденья++
Подголовники сидений++
Аудиоподготовка (антенна, провода, динамики)++
Прикуриватель, пепельница++
Розетка 12В++
Дополнительная розетка 12В (в задней части салона)+
Плафон внутреннего освещения (задний)+
Салонный фильтр++
Утеплитель радиатора++
Потолочная консоль++
Система отопления и вентиляции++
Вентиляционный люк (материал — стекло с шелкотрафаретной печатью)+
Стабилизаторы передней и задней подвески++
Полноразмерное запасное колесо++
Комплект инструментов++
Индикатор износа тормозных колодок++
Блок-фары головного света с дневными ходовыми огнями с корректором угла наклона++
Подготовка под подключение тахографа (место + провод)++
О борудование вызова экстренных служб («ЭРА-ГЛОНАСС»)++
Электроподогрев наружных зеркал++
Электростеклоподъемники++
Круиз-контроль и контроль оборотов двигателя++
Центральный замок++
Сигнализатор открытого положения двери++
ПАКЕТ ОПЦИЙ «КОМФОРТ» (PRO/ PROC)
Подрессоренное сидение водителя «Люкс»ОО
Головное устройство 2DIN с кнопками на руле, USB и навигациейОО
Предпусковой подогреватель-отопитель**ОО
Дополнительный отопительО
ПРОЧИЕ ОПЦИИ
Платформа узкая и маленькие колеса 19,5*ОО
Платформа с алюминиевыми бортами, фанерным настиломОО
ОгнетушительОО
ТахографОО
Комплект дверных карманов (1 левый + 1 правый)АА
Дверной карман заднийА

* только для ГАЗон-Next City — комплектация STC/PROC
** только для ГАЗон-Next без ГБО

S120 | Газонный трактор | 22 л.

с. Цепь для шин с дополнительными колесными грузами на тракторе X728 Цепи

рекомендуются для дополнительной тяги при использовании такого оборудования, как снегоочиститель или передний отвал.

В каждый комплект входит одна пара цепей.

Совместимость

Цепи противоскольжения TY15959 — 20×8-8
ПРИМЕЧАНИЕ: Для тракторов LA105, LA115, LA125, D100, D105, D110, D120, D125, E100, E110, E120, S100, S110, S120 и S140.

Цепи противоскольжения TY16200 — 20×10-8 (для некоторых моделей), 20×10-10
ПРИМЕЧАНИЕ: для платформы LA135 SE, LA145, LA155, S240, X300 / меньше, X300 / 38X, X300 / 42M, X300 / 42X, Тракторы X300 / 48X, X300R, X304 и X324.
ПРИМЕЧАНИЕ: Диаметр обода больше для четырехколесных управляемых шин, но не влияет на требования к цепи.

TY25229 цепи противоскольжения — 20×10-8 (для некоторых моделей), 22×9,5-12
ПРИМЕЧАНИЕ: для LA165, LA175, D130, D140, D150, D155, D160, D170, E130, E140, E150, E160, E170 , Тракторы E180, S130, S160, S170, S180 и S220.

Цепи противоскольжения TY24327 — 22×11-10
ПРИМЕЧАНИЕ: Для тракторов X320, X340 и X360.

Цепи противоскольжения

TY15956 — 23×10,5-12
ПРИМЕЧАНИЕ: Для трактора 190C.

Цепи противоскольжения

TY26227 — 23×9,5-12, 24×9,5-12
ПРИМЕЧАНИЕ: Для трактора X534.

Цепи противоскольжения TY24328 — 24×12-12
ПРИМЕЧАНИЕ: Для тракторов X500, X520, X530, X540 и X590.Также используйте с шинами 26×10,5-12 на моделях 2016 года и новее (серийный номер 040,000-) X734 и X754.

Цепи противоскольжения

TY25326 — 26×10,5-12
ПРИМЕЧАНИЕ: Для модельного года 2015 и старше (серийный номер -040,000). Для тракторов X724, X734, X744 и X754. Подходит для протекторов покрышек для торфяных покрытий, рулей и сверхпрочных универсальных (HDAP) шин.

Цепи противоскольжения TY15958 — 26×12-12
ПРИМЕЧАНИЕ: Для тракторов X700, X710, X720, X730, X728, X738, X729, X739, X740, X750, X748, X758 и X749. Подходит для торцов, руля и протекторов шин HDAP. Для X729, X739 и X749 требуется комплект проставок колеса BM22725 для обеспечения зазора при установке цепей противоскольжения.

Как определить размер режущей деки, необходимой для ездовой косилки | Домашняя страница Руководства

Автор: Дайана К. Уильямс Обновлено 17 декабря 2018 г.

При покупке газонокосилки для верховой езды важно учитывать несколько факторов. Режущая дека по размеру соответствует вашим потребностям — один из них, но выбор ширины деки зависит не только от того, сколько травы вы планируете скашивать.Прежде чем принять окончательное решение, убедитесь, что у вас достаточно места для хранения ездовой косилки с выбранной вами шириной деки.

Размер газона

Обычно, чем больше газон, тем шире необходим размер режущей деки. Благодаря большему размеру вы сможете сделать меньше проходов по газону с помощью ездовой косилки, чтобы скосить всю траву. Поэтому подберите размер вашего газона к размеру режущей деки. Небольшой газон площадью 1/2 акра подходит для террасы размером 40 дюймов или меньше. Если ваш газон составляет от 1/2 до 2 акров, то подойдет газонокосилка с декой шириной от 42 до 48 дюймов.Если газон составляет 3 акра или больше, настил должен быть не менее 50 дюймов в ширину.

Фактор времени

Чем шире полоса травы, которую режущая дека косит за один проход, тем меньше времени вы тратите на кошение. По оценке одного производителя газонокосилок, 42-дюймовая дека, установленная на стандартном садовом тракторе, может косить 1 акр газона примерно за час. Если вы косите тот же газон 46-дюймовой декой, вы сократите время на 10 процентов. 50-дюймовая дека сокращает время еще больше, на 17 процентов, давая вам больше времени, чтобы полюбоваться лужайкой из патио.

Меньшая дека с большей мощностью

Однако большая дека не всегда означает меньшее время кошения. Более широкая площадка на небольшой лужайке или лужайка с множеством клумб и деревьев, по которой можно перемещаться, могли бы заставить вас сильно задернуть косилку, чтобы делать крутые повороты. Если на вашем газоне есть несколько особенностей ландшафта, которые нужно косить, выберите ездовую косилку с небольшой декой, потому что на ней будет легче маневрировать. Он не прорежет такой большой путь за один валок, но вы можете ускорить процесс кошения, объединив меньшую деку с более мощным двигателем.Больше мощности означает большую скорость движения и меньше времени на кошение.

Тип косилки

Ширина деки влияет на скорость стрижки газона, а также от типа ездовой косилки, на которой установлена ​​дека. Если ваш газон имеет уклон более 10 градусов, тогда потребуется значительное замедление с помощью косилки с нулевым радиусом поворота. Большая часть веса приходится на задние колеса, которые управляют машиной этого типа, что затрудняет управление косилкой при кошении под уклон. Поэтому независимо от того, широкая или узкая дека, для обеспечения безопасности необходимо существенное замедление, что приводит к увеличению времени кошения.

Размеры вывески

ярдов — Блог Signs.com

Какого размера вывеска двора? Вы когда-нибудь задавали себе этот вопрос при планировании объявлений о недвижимости, политических кампаний или любых других мероприятий, которые вы хотели бы показать во дворе? За годы работы на Signs.com мы видели тысячи ярдов различных размеров. Используя наш опыт, мы написали это сообщение в блоге, чтобы рассмотреть стандартные и распространенные размеры знаков дворового двора и помочь вам найти идеальный знак.

Что такое знаки двора?

Прежде всего, давайте немного разберемся, что такое знак ярда.Многие дворовые указатели изготавливаются из гофрированного пластика с вертикальным рифлением. Вертикальная канавка состоит из небольших участков внутри материала, которые проходят как колонны в вертикальном направлении.

Вертикальная канавка на вывеске

Эта вертикальная канавка обеспечивает небольшие отверстия, которые проходят через всю внутреннюю часть вывески. Это позволяет размещать проволочные колья, которые вы можете использовать для отображения знака, внутри вертикальной канавки. Ставки могут быть легко отображены в любом дворе или ландшафте.Это один из самых простых способов показать свой двор. Толщина дворовых знаков из гофрированного пластика обычно составляет 4 мм.

Что касается материала дворовых вывесок, у вас есть несколько вариантов, кроме гофрированного пластика. Есть также жесткие пластиковые таблички, которые хорошо смотрятся в рамке для недвижимости или с люверсами по углам и вешаются. Затем есть стандартный алюминиевый знак, который обычно отображается с рамками недвижимости.

Знаки двора обычно отображаются во дворах, но могут отображаться где угодно.Так что не стесняйтесь проявлять творческий подход к способам печати и отображения нестандартных вывесок. Обычные методы отображения дворовых вывесок включают проволочные колья, металлические рамы, столбы недвижимости и люверсы. Обычно знаки двора включают политические кампании, выражение политических взглядов, недвижимость, коммерческое использование (продажи, рекламные акции, торжественные открытия), указатели направления (парковка) или мероприятия (свадьбы, дни рождения, выпускной и т. Д.).

Какого размера знаки двора?

Существуют ли стандартные размеры знаков ярда, которым я должен следовать? Размеры вывески двора обычно составляют 24 x 18 дюймов (2 фута в ширину и 1 ½ фута в высоту).Этот размер отлично подходит для множества приложений и достаточно велик, чтобы отображать информацию, чтобы люди могли четко видеть, когда они проходят. Этот размер также совместим с различными способами отображения, включая проволочные колья и металлические рамки.

Стандартный ярдовый знак 24 ″ x18 ″, отображаемый на проволочных кольях

Хотя это стандартный размер дворовых вывесок, это не единственный размер, который вы можете использовать. Другие популярные размеры дворовых вывесок включают 24 ″ x6 ″, 18 ″ x12 ″, 36 ″ x18 ″, 2’x2 ′ и 4’x4 ′. Вы можете выбрать один из указанных выше размеров по нескольким причинам.Возможно, вы захотите, чтобы вывеска была увеличена в труднодоступной для просмотра области. Или у вас уже есть рамы для недвижимости определенного размера, и в этом случае вам нужно заказать эти размеры. Понимание того, какой вид вывески вы собираетесь приобрести и как вы будете ее отображать, — важные факторы, которые помогут вам понять, какой размер вывески подходит для вас.

Вы можете даже подумать о заказе большой вывески для ярда. Когда вы думаете о гигантских вывесках, вы можете подумать о большом рекламном щите или баннере.Когда мы говорим о больших дворовых знаках, мы на самом деле просто говорим обо всем, что больше стандартного размера. Таким образом, хотя стандартный размер составляет 24 дюйма на 18 дюймов, если вы выберете знак 4х4 дюйма, это будет считаться знаком большого двора. Даже выбор варианта 36 «x 18» или 2 «x 2» можно считать признаком огромного ярда.

Выбор размера в зависимости от предпочтительного метода отображения
Проволочные колья

Пример того, как отображать ярдовую вывеску с проволочными кольями

Проволочные колья часто используются с ярдовыми знаками, сделанными из гофрированного пластика с вертикальной канавкой.Это означает, что колья, которые вы используете для вывешивания знаков, размещаются внутри вертикальной канавки. Это один из самых простых способов показать свой двор. Убедитесь, что размер вашего индивидуального знака соответствует размеру покупаемого вами кола. Стандартный размер 24 ”x18” отлично подходит для всех проволочных кольев.

Signs.com предлагает два разных типа дворовых знаков. Наши стандартные колья изготовлены из стали 9-го калибра. Наши сверхмощные колья изготовлены из стали ¼ ”и имеют сварную верхнюю часть из стали толщиной 9 мм.Оба лимита работают хорошо, но сверхмощный немного стабильнее стандартного. Еще кое-что, что следует учитывать при использовании проволочных кольев: при использовании только одного проволочного столбика вы должны сохранить размер вашего знака не более 48 дюймов в ширину. Если ширина вашего дворового знака превышает 48 дюймов, мы рекомендуем заказывать две проволочные колья на знак, чтобы придать знаку большую поддержку.

Металлический каркас

Рама для недвижимости с двойным наездником

Если вы используете металлическую раму для отображения вашего знака, вам нужно будет согласовать размер знака с размером места вставки на раме.Рамы с недвижимостью обычно изготавливаются для вывески с недвижимостью стандартного размера 24 x 18 дюймов. Он может удерживать различные материалы для вывесок, такие как гофрированный пластик, жесткий пластик и алюминий. Стандартная высота рам для недвижимости составляет 47 дюймов при стандартной ширине 24 дюйма. Рамы изготовлены из прочного железного каркаса.

Signs.com предлагает несколько различных вариантов рам для недвижимости. У нас есть стандартные рамки, которые имеют одно место для вставки 24 x 18 дюймов для отображения одного знака. Вы также можете получить металлический каркас с одной или двумя добавленными секциями для вставки дорожных знаков.Знаки всадников часто помещают на металлические рамы выше или ниже основного проема знака. Наездники используются для отображения номеров телефонов, имен, контактной информации или бизнес-брендов на фреймах недвижимости. Это дополнительный инструмент для отображения во дворе не только знака двора. Стандартный размер для наездников — 24 дюйма на 6 дюймов ». Это размер места вставки для наездников на большинстве металлических рам. Наездники обычно продаются отдельно от дворовой вывески и металлического каркаса.

Дополнительные методы отображения
Пример рамки недвижимости

Еще один вариант отображения, который следует учитывать для вывески вашего двора, — это столб недвижимости.Большинство столбов для недвижимости рассчитаны на использование дворовых вывесок шириной до 24 дюймов. Некоторые допускают вывески шириной до 36 дюймов. Еще один очень экономичный способ показать знак вашего двора — использовать люверсы. Втулки могут быть любого размера, так как втулки будут использоваться для крепления вывески к забору или стене. Поэтому, если вы покупаете знак ярда, размеры которого не соответствуют параметрам, которые мы упомянули выше, люверсы — хороший выбор для любого размера.

Выбор размера в зависимости от предполагаемого использования

Хотя ваш предполагаемый метод отображения будет играть большую роль в том, чтобы помочь вам определить размер, который вам нужен для вашего дворового знака, есть еще несколько вещей, которые вы должны учитывать, прежде чем выбирать окончательные размеры ярдового знака.Например, размеры вывески двора политической кампании могут различаться. Если вы хотите выделиться, можете использовать более крупные знаки. Если вы проводите политическую кампанию и хотите разместить знак двора вдоль дороги, вы можете заказать знак достаточно большого размера, чтобы людям, проезжающим мимо, было легче увидеть и прочитать ваш знак.

Хорошее правило, которое следует запомнить: сообщение на вашем вывеске должно иметь расстояние просмотра примерно 10 футов на каждый дюйм высоты буквы. Например, если высота текста на вашем вывеске составляет 3 дюйма, большинство людей смогут прочитать этот текст с расстояния до 30 футов.

Для размеров вывески двора недвижимости самое главное — выбрать размеры, соответствующие вашим методам отображения. Что касается использования в бизнесе, многие компании заказывают у нас вывески для дворовых вывесок для демонстрации внутри или снаружи своих магазинов или офисов. Способы их отображения могут различаться в зависимости от использования и местоположения знака. Если вы печатаете знак с втулками и собираетесь повесить его, размер может быть любым, как вам хочется. Если вы решите приобрести знаки для двора для мероприятия, возможно, это должна быть большая вывеска, чтобы привлечь внимание ваших посетителей.

Заказ вывесок на сайте Signs.com
Стандартные дворовые знаки

Signs.com соответствуют советам, которые мы предоставили в этом сообщении в блоге. Вывески Signs.com изготовлены из гофрированного пластика толщиной 4 мм с вертикальным рифлением. Мы также предлагаем вывески из алюминия и пластика без вертикального рифления для других дворовых вывесок. Мы предлагаем стандартные способы отображения, такие как проволочные колья, металлические рамки и втулки. Signs.com предлагает двусторонние вывески для любого типа отображения. Пользовательские формы — еще один отличный вариант, который мы предлагаем на сайте, чтобы сделать вашу вывеску двора популярной.

Как только вы узнаете, какой знак вам нужен и какого размера он должен быть, не забудьте проверить его на Signs.com. Наши знаки для двора и знаки для недвижимости могут быть изготовлены на заказ любого размера в соответствии с вашими потребностями. Signs.com предлагает лучший в отрасли инструмент для создания вывески для вашего двора на нашем веб-сайте. У нас также есть популярные шаблоны, которые помогут вам начать работу с вывеской для двора. Если вам нужна помощь с дизайном, Signs.com с гордостью предлагает бесплатные дизайнерские услуги от нашей профессиональной команды графического дизайна для всех пользователей нашего сайта.

Газонокосилки для верховой езды | Газонокосилка с нулевым поворотом


Как выбрать лучшую ездовую газонокосилку Косилки

Toro созданы для того, чтобы служить дольше и работать лучше, чем любые другие, которые вы можете найти, но многим людям сложно сузить круг выбора, чтобы найти то, что подходит для вашего газона. Модельный ряд ездовых косилок Toro — это исключительно косилки с нулевым поворотом, потому что мы считаем, что они обеспечивают максимальный комфорт, долговечность и возможности по сравнению с другими, такими как садовые тракторы и газонокосилки, и позволяют нашим клиентам улучшить качество стрижки.

Благодаря своей маневренности и комфорту, газонокосилки с нулевым поворотом идеально подходят для газонов с множеством препятствий, включая садовые элементы, деревья и ландшафтный дизайн. Примите во внимание площадь вашего газона, которую необходимо подстричь, и его универсальность, например, если вам нужно буксировать что-нибудь или косить различные типы щеток или травы. Для начала примите во внимание размер и класс вашего газона.

Теперь, когда вы знаете о преимуществах покупки косилки с нулевым поворотом, вот 8 ключевых моментов, которые следует учитывать при покупке ездовой газонокосилки.

  1. Долговечность — ищите дизайн, вдохновленный коммерческими машинами
  2. Конструкция деки
  3. — более тяжелая дека не означает лучшего качества резки. Обязательно исследуйте те, которые оставляют хороший внешний вид после стрижки.
  4. Конструкция двигателя
  5. — доступны варианты с одноцилиндровым и двухцилиндровым двигателями, при этом двухцилиндровый двигатель выбирают профессионалы
  6. Высота стрижки — ищите легкую регулировку без сложных деталей, которые со временем могут сломаться
  7. Шины
  8. Wide — широкие шины обеспечивают максимальное сцепление и распределение веса для большей устойчивости
  9. Комфорт — конструкция сиденья, подвеска и аксессуары (например, солнцезащитный козырек) имеют решающее значение
  10. Контроль скорости и рулевого управления — регулируемые скорости, плавное управление оператором и рулевое управление с нулевым поворотом обеспечивают оператору полный контроль.
  11. Цена — ключевое соображение для большинства клиентов, косилки с нулевым поворотом начинаются от 2500 долларов и могут расти в зависимости от требований к характеристикам, ассортименту и комфорту.

При выборе этого варианта можно многое учесть, и у Toro есть фантастический выбор товаров, представленных выше.Для получения дополнительной информации об этих 8 шагах по выбору подходящей для вас ездовой газонокосилки, читайте больше на сайте gardencare.com

.

Выбор правильной оросительной головки

Эта статья предназначена для ознакомления с различными дождевальными головками, используемыми для орошения. Это поможет вам выбрать лучший дождеватель для вашей ситуации. В то же время он предупредит вас о некоторых распространенных и дорогостоящих ошибках, которые часто допускаются при выборе спринклерной головки. Аналогичная информация о барботерах находится в последнем разделе этой страницы.

Типы оросителей:

Традиционно спринклерные головки подразделяются на два основных типа в зависимости от метода распределения воды: спринклеры спринклерного типа и спринклеры роторного типа. Однако новые технологии стирают традиционные границы между типами.

Распылительные головки:

Более правильное название — «фиксированные распылительные головки» — это маленькие головки, распыляющие веерообразную форму воды. Представьте себе душевую форсунку. Большинство из них используют сменные форсунки, установленные на спринклер, которые определяют рисунок (1/2 круга, полный круг и т. Д.) и радиус выброса воды. Некоторые специальные рисунки доступны для длинных узких участков. Распылительные головки расположены на расстоянии до 18 футов друг от друга. Базовая физика распыления воды ограничивает расстояние между головами. Для правильной работы им требуется давление воды от 20 до 30 фунтов на квадратный дюйм.

Роторы:

Ротор — это термин, используемый для описания различных спринклеров, которые вращают потоки воды вперед и назад или по кругу над ландшафтом. Примером, который знаком большинству людей, является ороситель с «ударным ротором» (часто неправильно называемый «дождевой птицей *»), который перемещается вперед и назад, выпуская струи воды.Вы, вероятно, знаете этот спринклер лучше всего по отчетливому звуку, который он издает при работе — takea, takea, takea, tic, tic, tic, tic, tic, takea, takea, takea и т. Д. Ударные роторы теперь быстро заменяются шестеренчатыми роторы, которые очень тихие, требуют меньшего обслуживания и намного меньше по размеру. Пройдет немного времени, прежде чем обычный человек не поймет, что я описываю! Эти новые роторы с приводом от турбины и шестерен имеют один или несколько водных потоков, которые бесшумно движутся по ландшафту. Самыми красивыми из них являются «многопоточные роторы», в которых несколько потоков воды вращаются по ландшафту один за другим.Смотреть на многопоточные роторы очень интересно. Роторы могут располагаться на расстоянии от 8 футов до 65 футов друг от друга. Существуют роторы, которые могут быть разнесены на расстояние более 65 футов, но я не советую использовать их в большинстве ситуаций, даже поля для гольфа отказываются от их использования из-за проблем. Традиционные роторы с зазором более 20 футов требуют для работы намного большего давления воды, чем распылительные головки. Вот практическое правило: «Давление воды на головке ротора в (фунт / кв. Дюйм) должно превышать расстояние (футы) между головками.(Известное как Правило Страйкера , , , , по общему признанию, это немного порадовало меня, но я создал правило!) Таким образом, если вы хотите расположить роторы на расстоянии 35 футов друг от друга, вам понадобится давление 35 фунтов на квадратный дюйм на головке спринклера. . Это означает, что вам, вероятно, понадобится минимум 45 фунтов на квадратный дюйм для работы системы, так как давление будет потеряно в трубах и клапанах, когда вода будет течь к спринклерам. Подробнее об этом позже. Маленькие входные роторы 3/4 дюйма, продаваемые для использования в жилых помещениях, лучше всего работают на расстоянии от 25 до 35 футов.

(* Rain Bird — это название компании, производящей спринклерные системы, и зарегистрированная торговая марка. Компания Rain Bird производит множество различных типов головок для дождевальных установок, в том числе ударные роторы. Они также производят или распространяют многие другие продукты для орошения.)

Роторные форсунки и ротаторы:

В последние годы был представлен новый тип миниатюрных роторов, которые стали чрезвычайно популярными. Их часто называют вращающимися соплами или вращающимися соплами .Первый бренд на рынке был назван «MP Rotator», и несколько других подобных продуктов быстро стали доступны от других компаний. Большинство производителей классифицируют их как «распылительные головки» в своих каталогах. Их называют ротационными форсунками, потому что они представляют собой очень маленький ротор, который имеет такой же размер, как и стандартная форсунка спринклера распылительного типа. Таким образом, они подходят для небольших и менее дорогих выдвижных корпусов распылительных головок. Ротационные форсунки более эффективны, чем традиционные распылительные головки, поскольку они производят меньше «тумана», который испаряется до того, как достигнет земли.Поэтому агентства по охране водных ресурсов часто предлагают использовать их вместо стандартных распылительных головок.

Эти вращающиеся сопла обычно имеют радиус от 15 до 35 футов *. Точное расстояние зависит от модели. Все они используют несколько струй воды, которые вращаются вокруг насадки и выглядят как вращающиеся лапы паука.

* Новые модели вводятся каждый год по мере развития технологий, и я ожидаю увидеть в наличии ротаторы с меньшим радиусом. Уже есть дополнительные устройства, такие как устройства марки Little Valve, которые уменьшают радиус ротатора.

Несколько слов предостережения по поводу требований об экономии воды с помощью ротора / ротатора:

Имейте в виду, что экономия воды в первую очередь достигается при сравнении ротаторов с распылительными головками. Для расстояний более 20 футов обычно используются роторы , а не распылительные головки . Я не встречал никаких независимых лабораторных данных, свидетельствующих о том, что использование вращающей насадки вместо роторной головки позволит сэкономить воду. (По состоянию на 2013 г.)

Как и все другие утверждения, вы должны сравнивать яблоки с яблоками.Однажды у меня был городской чиновник, которого, очевидно, только что посетил продавец роторных форсунок, приказал мне заменить все дождеватели в оросительной системе торгового центра на «ротаторы». Саженцы, которые я поливал, были шириной 6 футов, а в то время самый маленький ротатор на рынке имел минимальный радиус 15 футов. Таким образом, если бы я сделал, как он предлагал, я бы полил 9 футов стоянки! Не лучший ход, если вы хотите сэкономить воду … Мораль этой истории заключается в том, что вам нужно использовать свою голову и выбрать правильный продукт для вашей ситуации.Замена распылительной головки с радиусом 6 футов на вращатель с радиусом 12 футов НЕ сэкономит воду! Тем не менее, я слышу одно и то же общее заявление «переключитесь на ротаторы и сэкономьте воду» снова и снова.

Руководство по выбору правильного типа дождевателя:

Что использовать: распылители, роторные форсунки или роторы? Вот несколько вопросов, которые помогут вам сделать выбор.

  1. Давление воды ниже 40 фунтов на квадратный дюйм? В таком случае вам следует рассмотреть возможность использования распылителей или вращающихся форсунок.
  2. Область длинная и узкая, от 12 до 28 футов в ширину? Тогда вам стоит заглянуть в роторные форсунки.Они также могут быть подходящими для более узких участков, в то время, когда я пишу это, Hunter представил ротатор с боковыми полосами для полос шириной от 4 до 5 футов и длиной не менее 12 футов. В ближайшие годы, вероятно, будет введено больше комбинаций ширины.
  3. Площадь, которую вы хотите поливать, превышает 30 x 30 футов в размерах? Если да, то роторы могут быть лучшим решением.
  4. Край поливной зоны изогнут? Если кромка имеет острые изгибы (радиус менее 20 футов), роторы с большим радиусом будут испытывать трудности с поливом кромок без чрезмерного распыления на них.Это может не быть проблемой в зависимости от того, что находится за гранью. Если на область за краем не должна попадать вода, вы можете подумать о меньшем роторном сопле или спринклерном распылителе.

Проблемы при установке, связанные с выбором спринклера:

Роторы и роторные форсунки расположены дальше друг от друга, чем распылители. Поэтому для их установки требуется меньше труб и траншей, но они также стоят дороже за один спринклер. Для большинства городских жилых дворов нормального размера распылительные головки или роторные форсунки обычно являются лучшим выбором.

Вопросы стоимости при выборе типа дождевателя:

Удивительно, но независимо от типа дождевателя, который вы используете, стоимость квадратного фута орошаемой площади остается примерно одинаковой, конечно, при условии правильной конструкции. При использовании роторов или роторных форсунок меньше труб и желобов, но сами роторы стоят дороже. Распылительные головки дешевле купить, но для их установки требуется больше труб, траншей и клапанов. В конце концов, цена действительно очень близка.

Примечание. Если ваше статическое давление воды («расчетное давление» в форме проектных данных) меньше 40 фунтов на квадратный дюйм, роторы не будут работать должным образом, НЕ ИСПОЛЬЗУЙТЕ ИХ . См. Предыдущие страницы Руководства по проектированию спринклерных систем, если вы не знаете, что такое статическое давление воды или расчетное давление. Если у вас есть колодец и насос, вам необходимо установить настройку насоса не менее чем на 40 фунтов на квадратный дюйм, если вы планируете использовать роторы. Типичная настройка «40-60». Обратитесь за помощью в свою насосную компанию.


Если вы не уверены, попробуйте использовать роторы в своей конструкции. Если они не срабатывают, сотрите их из своего плана и попробуйте вращающиеся насадки. Во многих ситуациях лучшим вариантом может быть использование роторов на больших площадях и распылительных головок или роторных форсунок на меньших или более узких пространствах. Так что у вас может быть смесь. Это нормально, но есть некоторые вещи, о которых следует помнить при смешивании различных типов спринклеров. Во-первых, каждый тип должен быть отделен и подключен к отдельному регулирующему клапану.Вы не можете смешивать типы вместе в одном клапанном контуре или клапанной зоне. Подробнее об этом позже в руководстве. Второй — определить, как расположить головы там, где встречаются друг с другом разные типы. Например, если у вас есть ротор с радиусом 30 футов рядом с распылительной головкой с радиусом 15 футов, как далеко они должны быть друг от друга? На этот счет существует множество различных точек зрения, но моя общая рекомендация — разделить разницу. В этом примере поместите их на расстоянии 22 футов друг от друга. Да, ротор распылит распылительную головку на значительное расстояние.Но если вы поставите их на 30 футов друг от друга, вы получите четкое сухое пятно между ними.


Основные стили кузова:

Выдвижные спринклеры:

Спринклеры выдвижного типа устанавливаются под землей. Поршень, содержащий форсунку, поднимается над корпусом оросителя, когда спринклер работает, а затем убирается обратно под землю, когда он не используется. Подумайте о том, чтобы использовать всплывающие головы даже в кустарниках. Выдвижные спринклеры часто не стоят больше, чем кустовые спринклеры, если учитывать стоимость стояка (вертикальной трубы, на которой установлен спринклер).Двумя основными преимуществами выдвижных оросителей являются безопасность и внешний вид.

Какую высоту всплывающего окна следует использовать?

Доступны выдвижные спринклеры различной высоты, обычно 2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов и 12 дюймов. Большинство моих коммерческих клиентов просят меня использовать высоту не менее 6 дюймов даже для газонов. Дополнительная высота позволяет избежать проблем. Я бы не стал использовать ничего менее 4 дюймов на лужайках овсяницы, ржи, св. Августина или мятлика. Для близко скошенной травы Bermuda 3 ″ подойдет.Мой опыт показывает, что брызги от выдвижных 2-дюймовых головок часто блокируются даже недавно скошенной травой! По этой причине я не рекомендую никакие модели 2 ″ pop-up, иначе на лужайке появятся сухие пятна. Для почвопокровных растений и кустарников используйте головки диаметром 6 и 12 дюймов.

Уловка дизайна почвенного покрова:

Вот совет по поливу почвопокровных угодий рядом с лужайкой. Разместите разбрызгиватели для почвопокровного покрова на расстоянии около 12 дюймов от почвопокровного на лужайке и направьте их обратно на почвопокровное растение. Таким образом, почвопокровное растение не так легко блокирует брызги.

Дождеватели кустового типа:

Спринклеры кустового типа — это тип спринклерной головки, предназначенный для установки над землей поверх трубы. В старину они использовались для кустарников, отсюда и название. Из соображений ответственности большинство специалистов по ирригации больше не используют дождеватели для кустарников, за исключением очень ограниченных случаев, когда ничто другое не работает. Вам следует получить подсказку от профессионалов и также избегать их использования! Прочтите предупреждение ниже! (Для кустарников вам действительно стоит рассмотреть возможность использования капельного орошения, в большинстве случаев это лучший выбор, чем дождеватели.)

Многие люди получают травмы каждый год, когда они спотыкаются или падают на разбрызгиватели кустарникового типа. Думайте о безопасности. Не используйте дождеватели кустарникового типа, если только не требуется очень высокий стояк для поднятия струи дождевателя над верхушками высоких кустов. При необходимости дождеватели кустарникового типа следует использовать только вдали от тротуаров, патио и мест, где играют дети. Они должны быть хорошо видны. Хорошая идея — привязать их к большому столбу, например, деревянному или пластиковому столбу 4 ″ x4 ″, чтобы удерживать их в стабильном положении и чтобы их было легко увидеть.


Металл или пластик?

В продуктовом магазине это «бумага или пластик?» а с разбрызгивателями вопрос становится «металл или пластик?». Принято считать, что металл прочнее пластика, а значит, лучше. Вплоть до конца 1970-х годов металл (обычно латунь, иногда цинк) был стандартным материалом, из которого изготавливались почти все спринклеры. Однако времена изменились, и теперь пластик — самый распространенный материал для оросителей. Очень немногие производители в настоящее время даже удосуживаются изготавливать цельнометаллические оросители.Основная причина такого изменения материалов — стоимость; Обработанные металлические детали чрезвычайно дороги по сравнению с пластиком, полученным литьем под давлением. К счастью, большинство современных пластиковых спринклерных головок очень хорошо спроектированы и будут работать не хуже, если не лучше, чем старые металлические спринклеры.

Гибриды: несколько компаний производят пластмассовые корпуса спринклерных оросителей, которые принимают латунные форсунки, что, по их утверждению, приводит к лучшему распределению воды. Другие производители заявляют, что пластиковые сопла работают не хуже латуни.Исследования показывают, что действительно хорошо обработанная латунная форсунка лучше распределяет воду. Но это лабораторные тесты, и в реальном мире играет роль множество других факторов. Я лично не заметил какой-либо значительной разницы в характеристиках между большинством латунных и пластиковых форсунок в хорошо спроектированных спринклерных системах, хотя латунные форсунки, несомненно, прослужат дольше. Что еще более важно, есть несколько сопел, как латунных, так и пластиковых, которые, похоже, работают не так хорошо, как другие.К счастью, их легко идентифицировать, сравнивая цены (например, «вы получаете то, за что платите»). Обычно эти плохие форсунки предварительно устанавливаются на спринклеры, у которых нет перечисленных ниже функций, поэтому, если вы будете придерживаться спринклеров с В соответствии с моими рекомендациями вы получите насадки приемлемого качества.


Функции, которые нужно искать:

Следующие характеристики являются общими для всех высококачественных спринклерных головок (как для роторов, так и для распылительных головок). Выбор спринклера без этих характеристик — проблема.

  • Втягивание пружины: Убедитесь, что пружина используется для втягивания выдвижного поршня в корпус, когда спринклер не включен. Как правило, чем сильнее пружина, тем меньше вероятность того, что поршень «выскочит» и скосится. Держитесь подальше от дождевателей, которые втягивают выдвижной поршень только под действием силы тяжести.
  • Грязесъемник: Это мягкое пластиковое уплотнение вокруг штока выдвижного стояка, которое герметизирует стояк, чтобы он не протекал. Грязесъемное уплотнение также отвечает за предотвращение попадания грязи в корпус спринклера и является наиболее важной частью в определении того, как долго будет работать спринклер.Убедитесь, что выбранная вами модель спринклера имеет грязесъемное уплотнение. Примечание: на некоторых оросителях необходимо снять колпачок спринклера и заглянуть внутрь его нижней части, чтобы увидеть уплотнение. Будьте осторожны при снятии колпачка, на некоторых моделях пружина выскочит!
  • Высота всплывающего окна 3 дюйма (или выше): Если вы просто не хотите подстригать траву вокруг головок дождевателя, убедитесь, что высота всплывающего окна составляет 3 дюйма или больше. Таким образом, форсунка очистит верхнюю часть травы. Большинство профессионалов используют выдвижные спринклеры 4 дюйма на лужайках и 6 или 12 дюймов в кустах.
  • Крысоловки. Этого типа дизайна следует избегать по возможности. «Ловушка для крыс» — это уничижительное название, используемое в спринклерном бизнесе для описания любого спринклера, конструкция которого позволяет мусору попадать в корпус спринклера при поднятии стояка. Более правильное название — тело в стиле «ведро», но мне нравится визуальный образ проблемы, который дает крысоловка. Мусор собирается в области ведра, и в конечном итоге там оказывается достаточно мусора, чтобы механизм не упал обратно вниз.Вещи, которые попадают туда, могут приобретать довольно спелый запах при разложении! Неужели в них попадают крысы? Никогда не видел. «Ловушка» открывается только тогда, когда работает спринклер, а крысы стараются держаться подальше от работающего спринклера! Чаще всего в ловушку попадают обрезки травы и грязь.

Рекомендации по изготовлению и модели спринклера:

Смешай и сопоставь. Один из распространенных вопросов, которые мне задают пользователи этого руководства, — «кто делает лучшие оросительные головки» или «какую модель мне следует использовать?» Это, вероятно, не сильно вам поможет, но в большинстве моих дизайнов используются разные бренды и модели, так как я считаю, что разные продукты лучше всего подходят для разных ситуаций.Но что вы должны получить от этого, так это то, что смешивать и сопоставлять — это нормально — в определенных пределах. Для любого контура с одним клапаном следует использовать только спринклеры одной марки и модели. Это связано с тем, что количество осадков различается в зависимости от производителя и модели, и если вы смешаете дождеватель с высоким уровнем осадков в той же зоне клапана, что и низкий, вы получите грязь в одной области и сухие места в другой. Но вы можете создать две разные зоны клапана и использовать в каждой разные спринклеры. Таким образом, один клапан может включить группу роторов марки X для полива большой площади газона.Другой клапан может включать группу распылительных головок марки Y для полива небольшой лужайки на парковочной полосе. А третий клапан может включить капельную систему с использованием эмиттеров марки Z, которые поливают некоторые кусты.

Марки и модели. Хотя я не рекомендую оборудование конкретных марок, у меня есть несколько обзоров продуктов для орошения, которые вы, возможно, захотите посмотреть. Я стараюсь быть как можно более объективным и представляю неопровержимые факты, когда они у меня есть (например, результаты тестов на моем испытательном стенде для разбрызгивателей), но мои тесты не являются статистически значимыми (я не могу позволить себе покупать и тестировать разбрызгиватели в 30 случайных хранилищ и случайное время для получения статистически надежной выборки.) Так что отзывы в основном мои личные мнения. Если вы соберете вместе 4 отраслевых профи, вы получите 4 разных мнения о продуктах, каждое из которых будет искренним и честным. Я стараюсь сосредоточиться на товарах, которые продаются розничным покупателям в магазинах бытовой техники и товаров для дома. Я полагаю, что другие профессионалы не интересуются моим мнением!

Подробнее о выборе дождевателей мы поговорим позже в этом руководстве. На этом этапе процесса проектирования вам необходимо знать приблизительное рабочее давление спринклера. Возможно, вы заметили, что я использовал здесь термин «рабочее давление», а не «потеря давления», который ранее использовался для другого ирригационного оборудования, такого как клапаны и устройства предотвращения обратного потока.В то время как потеря давления — это совершенно точный термин для давления, используемого спринклерными головками и эмиттерами, чаще используется рабочее давление. Рабочее давление — это просто давление, которое должно присутствовать на входе спринклера или эмиттера, чтобы он работал должным образом.

Производители спринклеров и эмиттеров предоставляют спецификации для каждого из своих продуктов. В этих спецификациях обычно есть таблица, в которой указано рабочее давление, расход, который будет использовать спринклер, и степень распыления воды при этом давлении.Вам нужно будет получить эти характеристики для каждого из спринклеров, которые вы собираетесь использовать. Эта информация может быть напечатана на этикетке, прикрепленной к спринклеру, или на упаковке спринклера. Большинство производителей также размещают эти спецификации на своих веб-сайтах. Обычно для спринклера в этой спецификации указывается давление на входе в фунтах на квадратный дюйм (PSI), а затем указывается радиус полива (футы) и скорость потока в галлонах в минуту (галлонов в минуту), которые будут происходить при этом давлении. Типичная таблица может выглядеть так:

Ft
Давление PSI Радиус Расход, галлонов в минуту
20 10 2.10
30 12 2,60

Приведенная выше таблица является только примером, пожалуйста, не думайте, что эти значения являются «типичными». В этом примере мы видим, что при 20 фунтах на квадратный дюйм этот спринклер будет иметь радиус 10 футов и потребляет 2,10 галлона в минуту или расход воды. Или при 30 фунтах на квадратный дюйм этот спринклер будет иметь радиус 12 футов, и он будет потреблять 2,60 галлона в минуту или расход воды. Как вы можете видеть, более высокое давление воды приводит к большему радиусу и более высокому расходу, это соотношение между давлением, радиусом и расходом справедливо для большинства спринклеров.Вот почему так важно при проектировании рассчитать, каким будет давление воды. Если вы проектируете свою спринклерную систему с разбрызгивателями на расстоянии 12 футов от вас, вам потребуется 30 фунтов на квадратный дюйм с давлением на спринклерной головке , чтобы она распыляла требуемые 12 футов. У вас были бы большие проблемы, если бы потеря давления в трубах и клапанах привела к тому, что давление в спринклерной системе составило всего 20 фунтов на квадратный дюйм. У вас получится сухая зона между разбрызгивателями. Вот почему для вас так важно пройти весь этот урок и правильно спроектировать. (Нет, это расстояние не является ошибкой, если радиус разбрызгивателя составляет 12 футов, тогда вы размещаете разбрызгиватели на расстоянии 12 футов, а не 24 фута. Подробнее об этом позже в руководстве, когда мы будем обсуждать расстояния и размещение разбрызгивателей.) Дон ‘ Я пытаюсь угадать или предположить, что «это сработает». Я слышал от множества людей, желающих узнать, как починить систему, которую они только что собрали, а теперь она установлена, и повсюду есть сухие места. К сожалению, почти всегда очень дорого исправить это на этом этапе, что обойдется им гораздо дороже, чем если бы они нашли время, чтобы научиться делать это правильно с первого раза.

Для эмиттера таблицы технических характеристик продукта будут включать только рабочее давление (PSI) и расход в галлонах в час (GPH) для каждого из этих давлений. (Радиус выброса неприменим к капельным эмиттерам.)

Не можете найти диаграмму производительности или технические характеристики спринклера или эмиттера? Тогда я предлагаю вам найти другую марку и модель. Отсутствие этой важной информации является признаком непрофессионализма со стороны производителя. Мой опыт показывает, что большинство продуктов, продаваемых в розницу без спецификаций, представляют собой «подделки» низкого качества, часто производимые заводом по производству «копировальной кошки», который подделывает все, что они могут найти с истекшими патентами, которые подходят для их формовочных машин.На этой неделе сделают оросители, на следующей — ящики для компакт-дисков. Они часто сокращают углы, например, используют некачественное сырье, уменьшают количество пластика в корпусе и используют формы низкого качества. Затем они продаются оптом дешево без какой-либо поддержки или гарантии.

Требования к давлению для спринклеров

Спринклеры, вращающиеся форсунки и ротаторы распылительного типа:

Для спринклеров распылительного типа, вращающихся форсунок и ротаторов большинство проектировщиков используют рабочее давление 30 фунтов на квадратный дюйм, если только отсутствие доступного давления не приводит к более низкому уровню.Подавляющее большинство распылительных головок и роторных форсунок / ротаторов рассчитаны на наиболее эффективную работу при давлении 30 фунтов на квадратный дюйм. Помните, что если вы используете более низкое давление, разбрызгиватели нужно будет расположить ближе друг к другу, потому что вода не будет распыляться так далеко. Ознакомьтесь с таблицей характеристик спринклера от производителя. Кроме того, почти все головки распылительного типа имеют винт регулировки радиуса, который позволяет уменьшить радиус полива при использовании разбрызгивателя на небольших участках. (Когда вы регулируете радиус с помощью регулировочного винта на распылительной головке, вы фактически уменьшаете давление на форсунке с помощью небольшого клапана внутри форсунки.По мере снижения давления вода не забрасывается так далеко, это точно так же, как показано на диаграмме производительности, более низкое давление дает меньший радиус.) При давлении выше 45 фунтов на квадратный дюйм большинство распылительных головок начинают создавать много тумана, что приводит к в плохой работе оросителя. Этим также можно управлять с помощью функции регулировки радиуса для уменьшения давления. Если все головки запотели, лучшим решением будет дросселировать регулирующий клапан зоны спринклера (самое дешевое решение), что снизит давление на всех спринклерах в контуре клапана.Лучшим решением является установка регулятора давления на магистрали для снижения давления во всей спринклерной системе или использование специальных спринклерных головок или форсунок, регулирующих давление, производства некоторых производителей спринклерных систем. Использование этих регуляторов давления дает более точные значения давления, чем регулировка форсунки или дросселирование клапана, таким образом, они повышают эффективность спринклерной системы. Но они стоят намного дороже, чем дросселирование клапана. Если у вас есть источник воды с достаточно стабильным давлением, как в большинстве муниципальных систем водоснабжения, дросселирование клапана или регулировка форсунки будет «достаточно хороша» для большинства людей.

Роторные спринклеры:

Для спринклеров роторного типа чем выше рабочее давление, тем лучше в разумных пределах. Мы не хотим, чтобы разбрызгиватель разносился на части под высоким давлением — роторы также могут создавать туман при экстремальном давлении. Как правило, большинство спринклеров роторного типа плохо работают при рабочем давлении менее 30 фунтов на квадратный дюйм. Оптимальное давление для роторов легко определить по следующему правилу, продолжайте читать!


«Правило расстояния между роторами Stryker» гласит, что расстояние в футах между спринклерами роторного типа не может превышать давление в фунтах на квадратный дюйм на роторе.Это означает, что если вы хотите расположить роторы на расстоянии 35 футов друг от друга, ваш ротор должен будет работать при давлении 35 фунтов на квадратный дюйм или выше. Мне нравится стремиться к минимуму на 5 фунтов на квадратный дюйм выше минимального, поэтому для этого расстояния в 35 футов я бы нацелен на 40 фунтов на квадратный дюйм.

Важно! В производстве спринклерных установок существует большая конкуренция, чтобы узнать, кто может получить наибольший радиус от оросителей роторного типа. В документации и на упаковке производителей максимальное расстояние между роторами сильно преувеличено.Они получают эти расстояния, проверяя роторы внутри большого здания без ветра. Даже самый легкий ветерок сократит реальный радиус полива (капли воды очень легкие). Если на упаковке написано, что ротор имеет радиус 35 футов при 30 фунтах на квадратный дюйм — это все замечательно, но не пытайтесь установить эти роторы на расстоянии 35 футов! В реальном мире вы не получите такое расстояние (если только вы не поливаете внутри здания). Если у вас 30 фунтов на квадратный дюйм, не размещайте роторы на расстоянии более 30 футов друг от друга. Если вы проигнорируете это правило, то при 9 шансах из 10 на вашем газоне будут сухие пятна! (Ага, слишком большое эго, правило названо в честь меня.Я придумал это правило много-много лет назад. Так и получилось мое имя. Вот как это работает!)

Пример расстояния между роторами: Если вы хотите расположить роторы на расстоянии 30 футов друг от друга, вам необходимо использовать давление не менее 30 фунтов на квадратный дюйм для ротора. Если вы хотите разместить роторы на расстоянии 40 футов друг от друга, вам потребуется 40 фунтов на квадратный дюйм для давления в головке спринклера.

Максимальное расстояние между роторами: Я не рекомендую размещать спринклеры на расстоянии более 55 футов друг от друга, если у вас нет опытного профессионального дизайнера спринклерной системы.Когда спринклеры расположены на расстоянии более 55 футов друг от друга, возникает множество сложных проблем. Помните, что стоимость одинакова независимо от расстояния, поэтому это не сэкономит вам денег. Спринклеры большего размера стоят намного дороже, чем трубы большего размера, к тому же вам почти всегда нужен подкачивающий насос для получения достаточного давления воды, поэтому у вас есть расходы на перекачку (насосы дорого покупать, обслуживать и эксплуатировать).

Капельные излучатели:

Большинство излучателей лучше всего работают при давлении около 20 фунтов на квадратный дюйм. Некоторые эмиттеры имеют «компенсацию давления», что означает, что они должны выдавать примерно одинаковое количество воды в широком диапазоне входного давления.(Я обнаружил, что многие эмиттеры с компенсацией давления не намного более «компенсируют давление», чем стандартные эмиттеры. Имейте в виду, что при давлении выше 45 фунтов на кв. НКТ при давлении более 30 фунтов на квадратный дюйм.

Смешайте и сопоставьте:

Иногда вам необходимо использовать спринклеры, требующие высокого давления, например роторы, с дождевателями, которые используют низкое давление в той же системе орошения. Для этого система разработана с учетом требований к давлению спринклеров высокого давления.Спринклеры (или эмиттеры) низкого давления устанавливаются так, что их включает и выключает отдельный клапан, и используется специальный редукционный клапан. Эти клапаны имеют встроенное устройство регулирования давления, которое снижает давление до нужной величины для спринклеров или каплеуловителей более низкого давления. Почти все производители ирригационных систем теперь производят редукционные клапаны, хотя вам, возможно, придется пойти в специализированный магазин для ирригации, чтобы купить их.


Если вы работаете с Руководством по проектированию спринклерных систем, укажите рабочее давление спринклерной головки (или давление капельного эмиттера, если спринклеры отсутствуют) в строке «Спринклерные головки» таблицы потерь давления.

Помните — давление, которое вы вводите в таблице, — это давление для одной спринклерной головки. Таким образом, если у вас будет 10 спринклеров, каждая из которых требует 30 фунтов на квадратный дюйм, вы все равно пишете только «30 фунтов на квадратный дюйм» в своей таблице потерь давления. Кроме того, вводимое вами значение должно соответствовать максимальному давлению спринклерной головки. Поэтому, если вы планируете использовать распылительную головку, которой потребуется 20 фунтов на квадратный дюйм, а также ротор, которому потребуется 35 фунтов на квадратный дюйм, вы введете более высокое значение, которое в данном случае будет 35 фунтов на квадратный дюйм. Наконец, вспомните, почему в карандашах есть ластики.Вы всегда можете вернуться и изменить это значение позже, если захотите! Так что не переживай из-за этого.

Многие люди спрашивают меня, почему вы записываете давление только для одного спринклера. Это немного сложно понять, но я постараюсь объяснить. Я думаю, что проще всего понять это с помощью мысленного образа. Думайте о воде, проходящей через вашу спринклерную систему, как о миллионах водяных капель, а не о единой массе воды. Одна капля воды, проходя через вашу спринклерную систему, будет терять давление.Каждое место, где он потеряет давление, является одним из пунктов, перечисленных в вашей таблице потерь давления.

Давайте проследим за каплей воды через обычную спринклерную систему! Сначала наша капля воды пройдет по трубе от водопроводной компании к вашему счетчику воды. Затем он пройдет через счетчик в подающую трубу дома и на подключение к оросительной системе. Оттуда наша капля попадает в систему орошения и может пройти через предохранитель обратного потока. Далее он поступает к регулирующему клапану зоны спринклера и через этот клапан в боковые трубы, ведущие к головкам спринклера.Наконец, капля попадает в одну из головок разбрызгивателя и выбрасывается на лужайку. Обратите внимание, что наша капля проходит только через одну головку разбрызгивателя на пути к лужайке. Готов поспорить, вы никогда не видели, чтобы вода на лужайке прыгала обратно в головку оросителя, чтобы она могла вернуться и попробовать пройти через другой спринклер! Таким образом, он проходит только через одну головку оросителя. Оууууу !!! Начинает иметь смысл, правда? Таким образом, мы учитываем только давление, необходимое для одной спринклерной головки. (Хорошо, умник, да, я видел, как воду втягивали обратно в головку оросителя.Но этого не должно происходить, это означает, что с спринклерной системой что-то не так.) В любом случае, даже если вы все еще не понимаете, почему вы используете потерю давления только для одного спринклера, поверьте мне, это правильно! Я занимаюсь проектированием спринклерных систем более 35 лет и спроектировал тысячи систем. Кроме того, это руководство существует с 1997 года и успешно используется тысячами людей. Кроме того, он используется десятками колледжей в качестве текста дизайна ирригации.


Остались вопросы по спринклерам? Более подробная информация о выборе спринклера будет представлена ​​позже в руководстве, например, подробная информация о расстоянии между спринклерами и выборе сопел.Если вы хотите забежать вперед и проверить это, нажмите здесь. Только не забудьте нажать кнопку «назад», чтобы вернуться сюда!


Баблеры

Пузырьки обычно используются для заливки водой небольших участков ландшафта. В большинстве случаев они не подходят для полива газонов и используются для полива кустарников или иногда почвопокровных растений. Чаще всего их используют для полива небольших участков, где разбрызгиватели слишком сильно распыляют воду за пределы площади, хотя есть и другие специальные применения для них.Например, я часто использую окна от пола до потолка, где не хочу, чтобы брызги воды попадали на окна. Пузырьки обычно должны находиться на ровных участках, поскольку они заливают поверхность земли водой.

Некоторые производители спринклерных оросителей делают «форсунки-барботеры», которые подходят к их стандартным кустовым распылителям или выдвижным корпусам спринклерных оросителей. Классический барботер просто навинчивается непосредственно на конец трубы 1/2 дюйма.

Пузырьки и каплеуловители: Разница между барботером и каплеуловителем заключается в скорости потока.Из капельных эмиттеров скорость потока очень низкая, чаще всего 4 галлона в час (16 литров / час *) или меньше. Назначение капельного эмиттера состоит в том, чтобы вода впитывалась в землю в месте расположения эмиттера с минимальным количеством луж воды вокруг эмиттера. Барботеры текут с большей скоростью, часто измеряемой в галлонах в минуту, а не в часах, и цель барботера — затопить поверхность земли водой.

(* Небольшая необязательная головоломка для вас. В. Если вы вычислите 4 галлона округления до 15 литров, то почему я сказал 16? A.Излучатели не имеют английских единиц измерения, они на самом деле метрические. Они рассчитаны на литры, поэтому на самом деле это эмиттер на 16 л / час, а не на 4 галлона в час. От 16 литров до 4 галлонов, а от 4 галлонов до 15 литров. Это ошибка округления, вызванная величиной единиц измерения, а не неправильной математикой. Хорошо, хватит веселья для фанатов. )

Комбинирование барботеров с разбрызгивателями: Обычно барботеры подключаются к отдельному контуру клапана, так что время полива можно точно настроить в зависимости от того, сколько времени потребуется, чтобы залить водой нужные участки.Однако небольшое количество барботеров с регулируемым потоком обычно можно установить в той же зоне клапана, что и спринклеры распылительного типа, которые поливают соседние кустарники или почвенные покровы. Установка барботеров в одной зоне со спринклерами распылительного типа — не самый эффективный способ, но до тех пор, пока это всего 2 или 3 барботера, и они поливают очень небольшую площадь (не более 3 квадратных футов на барботер), вы обычно можно поиграть с регулировкой потока барботера и получить разумно работающий баланс полива.При поливе большой площади с использованием множества барботеров или при использовании барботеров с нерегулируемым потоком вы должны разместить барботеры в отдельной зоне клапана / контуре, состоящем только из барботеров. Размещение барботеров в одной зоне клапана с роторами или капельным орошением редко дает хороший результат. Не совмещайте барботеры в одной зоне с дождевателями газона.

Доступно несколько различных типов барботеров, поэтому давайте начнем с попытки сгруппировать их в несколько свободных категорий.

Пузырьковые насосы

Барботеры от наводнений делают именно то, что следует из названия, они заливают территорию вокруг себя водой.Далее они делятся на два типа: регулируемые и нерегулируемые.

Регулируемые барботеры — безусловно, самый распространенный тип, о котором думает большинство людей, знакомых с барботерами. Регулируемый барботер — это, по сути, небольшой водяной клапан. Обычно у него есть винт или ручка, которые используются для регулировки количества воды, вытекающей из него. Большинство барботеров сконструированы таким образом, что вода мягко «пузырится» из них, чтобы избежать эрозии, вызванной сильной струей воды.Количество полива, которое они будут поливать, очень трудно предсказать, это зависит от того, насколько широко открыт клапан (сколько воды выходит), как долго он остается на нем, и от типа почвы. В целях планирования вашей ирригационной системы я обнаружил, что в большинстве ситуаций паводковые барботеры будут поливать площадь около 3 футов в радиусе с расходом 2 галлона в минуту. Поймите, что это будет круглая область с радиусом 3 фута, поэтому, если вы поместите их на расстоянии 6 футов друг от друга, вы получите влажные круги диаметром 6 футов, которые едва касаются друг друга! На практике, если я поливаю длинную планку шириной 3 фута с кустами в ней, я устанавливаю барботеры на расстоянии 3–4 футов по длине сеялки.Если площадь больше 3 футов, я установлю второй ряд барботеров. Опять же, появление барботеров очень сложно предсказать, вы можете обнаружить, что можете полить гораздо более широкую площадь с помощью одного ряда, или, если у вас песчаная почва, у вас могут возникнуть трудности с заливкой области, если они расположены на расстоянии 3 футов!

Нерегулируемые барботеры просто нерегулируемые. Вода из них вытекает с фиксированной скоростью. Скорость потока зависит от производителя, обычно это 1/4 галлона в минуту, 1/2 галлона в минуту, 1 галлон в минуту и ​​2 галлона в минуту.Для них немного сложнее определить интервал, но это решается предполагаемым использованием. Обычно вы устанавливаете по одному барботеру с фиксированным потоком на каждый куст или, если это очень маленькие кусты (не более 18–24 дюймов в диаметре), вы можете установить 1 нерегулируемый барботер между двумя кустами для полива обоих кустов. Опять-таки, поливная площадь очень варьируется в зависимости от того, какую скорость потока вы выбираете, как долго вы запускаете барботер и от типа почвы. За исключением нерегулируемого потока, они очень похожи на регулируемый барботер.


Уловка, которую вы можете использовать, — пойти в магазин и купить барботер наводнения, чтобы использовать его в качестве теста. Также купите переходники, необходимые для прикрепления его к концу садового шланга, вероятно, это будет странный набор переходников и ниппелей типа «Руби Голдберга». Установите барботер на конец садового шланга, включите его, отрегулируйте поток и посмотрите, насколько большую площадь он залит водой в вашем дворе. Чтобы определить расход, который вы используете в своей конструкции, вы можете измерить расход, используя ведро на 1 галлон и посмотрев, сколько времени потребуется барботеру, чтобы заполнить его.15 секунд для заполнения — 4 галлона в минуту, 22 секунды — 3 галлона в минуту, 30 секунд — 2 галлона в минуту, 60 секунд — 1 галлон в минуту и ​​т. Д.

Пузырьки для ручья

Ручные барботеры распыляют узкую струю воды, чаще всего струя выходит на 2–5 футов от барботера. Назначение струйных барботеров — отвести воду от барботера и, таким образом, позволить поливать ею большую площадь. На практике мой опыт показывает, что они плохо справляются с затоплением большой территории. Однако они отлично подходят для полива группы растений, при условии, что растения расположены в непосредственной близости от того места, где течет ручей.Так что изучите схему распыления струй и проверьте, дойдут ли струи до растений, которые вы хотите поливать. Например, для больших живых изгородей я часто использую барботер, у которого есть два противоположных потока, один в одном направлении, а второй — в другом (так называемый узор «центральная полоса»). Я могу центрировать один из них между двумя растениями, которые находятся На расстоянии 3-6 футов друг от друга и поливайте оба растения одним барботером. Это отлично подходит для больших живых изгородей и ограниченного бюджета. Имейте в виду, что листва будет препятствовать попаданию брызг из струйного барботера, поэтому вам может потребоваться обрезать растения, чтобы они не попадали на траекторию распыления барботера.Как и в случае с другими барботерами, область, орошаемая струйными барботерами, должна быть достаточно ровной, чтобы вода собиралась и не стекала.

Я использовал много струйных барботеров в коммерческих проектах, где капельное орошение кустарников нецелесообразно из-за высоких требований к обслуживанию большинства капельных систем. Обычно это новые ландшафты, где я проектирую как ландшафтные насаждения, так и систему орошения. В этой ситуации я выкладываю систему орошения с барботерами на расстоянии 36 дюймов друг от друга, при этом струи отрегулированы на опрыскивание на расстоянии 12 дюймов.Затем сажаю растения в конце ручьев вокруг барботеров. Барботер с полным кругом обычно имеет 6 струй воды, что позволяет поливать 6 небольших растений, таких как лилейники, которые сгруппированы вокруг него. Обратите внимание, что мой опыт показывает, что эта идея не работает также с более крупными растениями и / или растениями, расположенными на расстоянии более 24 дюймов от барботера. Если мне нужны дополнительные ряды барботеров, я помещаю их на расстоянии 24 дюйма друг от друга, образуя треугольный узор с пузырьками. Поскольку это коммерческие проекты, в которых я обычно использую эту схему барботера, я обычно использую форсунки барботера и устанавливаю их на выдвижные 6-дюймовые корпуса, чтобы они опускались на уровень земли, когда они не работают.Выглядит красивее и намного безопаснее.

Микропузырьки

Микро-барботеры — это барботеры с более низким потоком, которые часто продаются как капельные эмиттеры с регулируемым потоком. У них часто есть зазубрины, чтобы их можно было установить на поли капельницы. Их называют барботерами, потому что они обычно имеют расход более 4 галлонов в час, что является более высоким расходом, чем может поглотить большинство почв без скопления воды на поверхности. Несмотря на то, что потоки являются регулируемыми, потоки микропузырьков слишком малы, чтобы быть совместимыми с спринклерами распылительного или роторного типа, поэтому не подключайте их к одному контуру клапана.Для получения дополнительной информации о микропузырьках см. Руководство по капельному орошению, где они называются регулируемыми эмиттерами потока.


Эта статья является частью Руководства по проектированию дождевателей серии
<<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».


часто задаваемых вопросов — Forest Lawn

Мой родственник близок к смерти (в больнице, общежитии или доме престарелых).Когда придет время, что мне делать?
Свяжитесь с нами по телефону (888) 204-3131. Наши сотрудники готовы ответить на ваш звонок 24 часа в сутки, 7 дней в неделю. Мы позаботимся о том, чтобы немедленно доставить вашего любимого на Лесную лужайку. Вы также можете передать наш номер 888 лицам, осуществляющим уход за вашим близким, чтобы они могли связаться с нами во время смерти вашего близкого.

Сообщите смотрителям, какое место на Лесной лужайке вы выбрали. У нас есть офисы в Глендейле, Голливудских холмах, Сайпрессе, Ковина-Хиллз, Лонг-Бич, Кафедральном городе, Индио и Коачелла.У нас также есть Douglass & Zook в Монровии.

Наши сотрудники также назначат для вас время встречи с одним из наших советников по воспоминаниям, чтобы договориться об этом. Обратите внимание, что предварительная договоренность не требуется. Мы предоставляем вам возможность принять меры заранее или после наступления смерти.

Наш родственник скончался, и мы хотим отправить его / ее в другой штат или страну. Ты это делаешь? Сколько это стоит? Как мы это устроим?

Forest Lawn может организовать доставку вашего любимого человека в любую точку США, а также в большинство других стран.

В случае международного трансфера ваш консультант по мемориалу и наши опытные сотрудники сделают все необходимое для трансфера. Мы обработаем всю необходимую документацию, требуемую консульством вашей страны.

Стоимость доставки будет варьироваться в зависимости от пункта назначения, консульства и требований авиакомпании. Пожалуйста, свяжитесь с нами по телефону (888) 204-3131 для получения дополнительной информации о ваших конкретных потребностях в доставке.

Наш родственник владеет недвижимостью в одном из ваших парков, но живет в другом штате.Как мы доставим их вам на захоронение?
Если у вас не будет поминальных служб в другом штате, Forest Lawn может упростить вам процесс, взяв на себя все меры по транспортировке вашего любимого человека из другого штата в Forest Lawn для похорон и похорон.

Вам нужно только договориться обо всем с Forest Lawn, а не со второй группой или другим моргом. Просто свяжитесь с нами по телефону (888) 204-3131, и мы организуем перевод вашего любимого человека в Лесную лужайку для захоронения.Мы организуем для вас встречу с одним из наших советников по мемориалу по телефону или лично, чтобы договориться.

Если в вашем штате будут проводиться церковные или поминальные службы за пределами Калифорнии, вам нужно будет связаться с местным похоронным бюро, чтобы предоставить вам услуги морга, которые вам понадобятся. Затем ваше похоронное бюро примет меры, чтобы отправить вашего любимого на Лесную лужайку.

Я хочу получать информацию о ваших услугах.
См. Раздел «Контакты» на этом веб-сайте (находится рядом с «Цветы» вверху).Мы отправим вам пакет запрашиваемой вами информации. Вы также можете связаться с нами в любое время по телефону (888) 204-3131.

Разметка газона? 6 вещей, которые нужно знать перед началом работы

Фото: istockphoto.com

Вы когда-нибудь задумывались, как эти яркие полосы появляются на газоне вашего любимого футбольного поля или поля для гольфа? Это не результат покраски газона или экзотических видов травы, а, скорее, техника стрижки газона, называемая полосатым рисунком. Травинки изгибаются в противоположных направлениях с помощью газонокосилки, прикрепленной к газонокосилке.Поскольку трава отражает солнечный свет, те части лезвий, которые изгибаются на в сторону , выглядят темно-зелеными, а те, которые отклоняются на от , выглядят светло-зелеными. Рядом друг с другом они создают визуальный эффект чередования светлых и темных полос, которые могут быть довольно резкими.

Но разметка газонов предназначена не только для высшей лиги. Это может улучшить привлекательность вашей собственности и даже принести пользу здоровью вашего собственного газона — при условии, что вы сначала изучите все тонкости этой техники. Прочтите основные моменты, прежде чем делать полосатую уборку на газоне.

СВЯЗАННЫЙ: Смотритель Fenway Park делится своими 5 секретами пышной зеленой лужайки

Для разметки газона требуется простое дополнение к вашей газонокосилке.

Чтобы придать вес, необходимый для сгибания травы, и добиться эффекта чередования света и темноты, вам понадобится валик для газона — тяжелый садовый инструмент цилиндрической формы из металла или пластика. Наиболее удобные катки для газона крепятся к задней части газонокосилки, а именно буксировочные катки (от 148 долларов США от таких брендов, как Agri-Fab на Amazon) и комплекты для разметки газона, включая каток для газона и монтажное оборудование (от 93 долларов США от таких брендов, как Lawn Stryper на Amazon).Обязательно приобретите валик или комплект для разметки, на котором указано, что он совместим с размером вашей газонокосилки. Кроме того, в зависимости от модели перед установкой может потребоваться заполнить барабан катка водой или песком.

Ищете услуги по уходу за газоном?

Найдите профессионалов по газонам и ландшафтному дизайну в вашем районе и получите бесплатную смету без обязательств уже сегодня.

+

Полосы на газоне придают красивый вид.

Вы можете создать на газоне различные рисунки, например полосы, шахматную доску или диагональ.

Фото: istockphoto.com

  • Для базового рисунка полос , идущего с севера на юг или с востока на запад, начните с стрижки бордюра по периметру газона. Затем, работая с любой стороны газона, косите его по всей длине в одном направлении и по прямой линии, параллельной краю газона. Когда вы дойдете до другого конца газона, поднимите деку косилки, чтобы повернуть газонокосилку в противоположном направлении, и косите новую полосу, смежную с предыдущей.Повторяйте до тех пор, пока не получите полосу на всем газоне.
  • Для эффекта шахматной доски сначала создайте основной узор из полос, как указано выше. Затем косите снова по той же схеме, на этот раз перпендикулярно полосам (например, косите с востока на запад, если существующие полосы идут с севера на юг).
  • Для диагонального рисунка создайте полосатый рисунок, но вместо стрижки параллельно краю газона косите по диагонали от края.

Полоса на газоне способствует здоровому росту травы.

При однонаправленной стрижке газона образуются бороздки, колеи (следы), ямы или низкорослые пятна, которые превращаются в пестрый и неровный газон. На неровных лужайках более высокие стебли травы наклоняются над более короткими, как навес, закрывая им доступ к солнцу до тех пор, пока они в конечном итоге не погибнут. С другой стороны, стрижка газона в двух направлениях для получения полосатого эффекта предотвращает деформацию газона и низкие точки, обеспечивая нетронутый и однородный газон, на котором все стебли травы имеют равный доступ к солнцу и все хорошо растут.

Фото: istockphoto.com

Полосатость газона теряет интенсивность, если вы скашиваете траву слишком коротко.

Чем выше трава, тем легче она прогибается под весом катка. Это приводит к тому, что поверхность лезвия больше отражает солнечный свет и, естественно, более выражен эффект полос на газоне. Полосы на газоне выглядят наиболее интенсивно, когда высота травы составляет от 2,5 до 4 дюймов, поэтому избегайте стрижки травы намного короче — короткая трава не сильно изгибается и, следовательно, не будет достаточно хорошо отражать свет, чтобы создать эффект четкости. полосы.

Нельзя повторять разметку газона в одном и том же порядке при каждой стрижке.

Косите так часто, как это необходимо, чтобы поддерживать высоту травы от 2,5 до 4 дюймов, что может быть от одной-двух недель летом до двух-пяти недель с осени до зимы. Однако вы не хотите менять полосу на лужайке в том же порядке и в том же направлении чаще, чем раз в две недели — это может привести к тому, что трава будет постоянно лежать ровно. Для достижения наилучших результатов меняйте схему каждые две недели.Например, если вы скашивали полосы с севера на юг в последний сеанс кошения, косите на этот раз с востока на запад или по диагонали.

СВЯЗАННО: 9 ошибок при покосе, которые совершает каждый

Фото: istockphoto.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
