Самосвал ГАЗ-53: технические характеристики, размеры кузова | цена

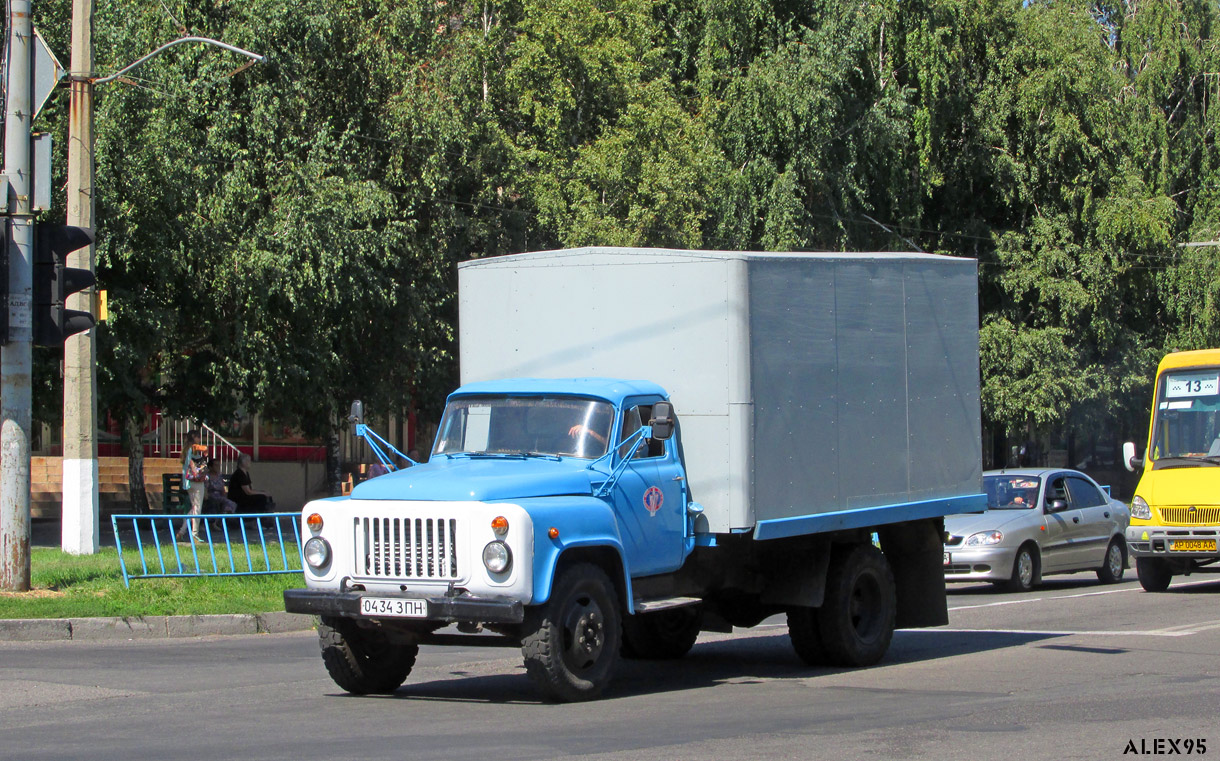

ГАЗ-53 — советский среднетоннажный грузовик, выпускавшийся в различных модификациях. Сегодня автомобиль не утратил популярности у пользователей, благодаря ремонтопригодности, низкой стоимости комплектующих и впечатляющему сроку службы.

ГАЗ-53: история

Серийный выпуск ГАЗ-53 начался в 1961 году. На протяжении следующих тридцати с лишним лет автомобиль производили в различных версиях, меняя индексы в названии. В 1993 году завершилось серийное изготовление ГАЗ-53 на модели ГАЗ-53-12. Автомобили производили на мощностях Горьковского завода. Технику относят к третьему поколению ГАЗ.

За годы серийного производства было выпущено более четырех миллионов единиц техники. Специалисты признают ГАЗ-53 самым массовым автомобилем в СССР. Интересно отметить, что технические данные машин практически не менялись на протяжении всего периода изготовления. Основные изменения касались дизайна кабины и устройства панели приборов.

Последняя версия наружной облицовки была впервые выпущена в 1984 году. Первые ГАЗ-53 были похожи на классический ЗИЛ-130.

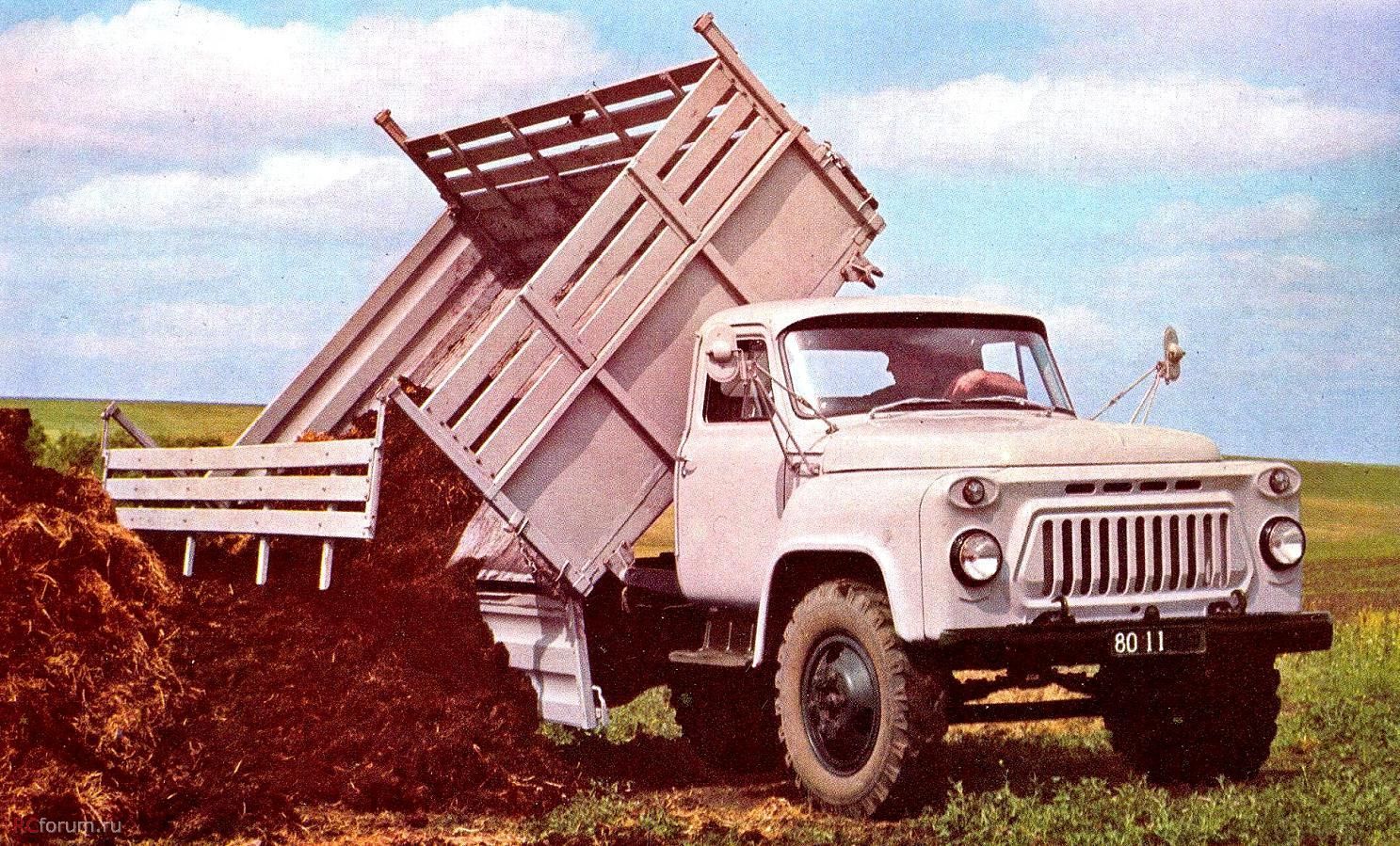

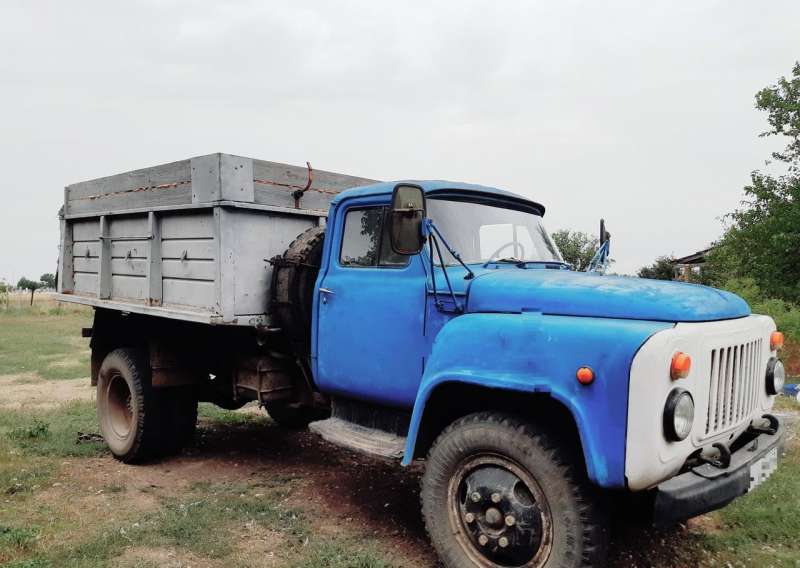

 Самосвал ГАЗ-53: технические характеристики

Ремонтопригодный и в меру надежный ГАЗ-53 с самосвальным механизмом продолжает работать в частных и коммерческих хозяйствах. Достаточно прочный кузов оснащается автоматическим устройством подъема. Зависимая рессорная подвеска обеспечивает жесткость хода, которая на переднем мосту смягчается телескопическими амортизаторами. На автомобиле используется тормозной механизм барабанного типа. Гидроусилитель руля отсутствует, что усложняет управление.

К недостаткам машины специалисты относят малый ресурс сцепления, что влияет на плавное начало движения. Крепление кардана требует постоянного внимания, так как гайки в местах соединения с шарнирами постоянно откручиваются. Одна из главных проблем — текущий сальник коленвала. Электрооборудование машины не отличается надежностью. ГАЗ-53 с загруженным кузовом плохо адаптирован для движения по разбитым дорогам.

Двигатель и трансмиссия

На протяжении долгого периода серийного выпуска ГАЗ-53 самосвал оснащался различными моторами. Первым силовым агрегатом стал двигатель ГАЗ-11 , 6-цилиндровый 82-сильный мотор, дополненный четырехступенчатой трансмиссией. Автомобиль, укомплектованный такими узлами, разгонялся до 74 км/ч, имел максимальную грузоподъемность 3,5 тонны и расходовал от 22 до 25 л топлива на 100 км.

На следующих модификациях ГАЗ-53 с индексом А устанавливались моторы ЗМЗ-53. Шестицилиндровый двигатель выдавал 115 л.с. мощности и дополнялся четырехступенчатой коробкой переключения передач. Максимальная скорость движения машины достигла 85 км/ч, грузоподъемность и расход топлива не изменились. В 1983 году выпуск таких машин был завершен.

Последний ГАЗ-53-12 оснащался силовым агрегатом ЗМЗ-511. Восьмицилиндровый мотор выдавал 120 л.с. мощности. На максимальной скорости машина расходовала 25-30 литров топлива на 100 км. Грузоподъемность техники увеличилась до 4,5 тонн.

«Прожорливые» силовые агрегаты считаются одной из основных проблем эксплуатации ГАЗ-53. Однако советское машиностроение решило эту проблему. На автомобиль можно установить дизельный двигатель Д-245. Агрегат окупается по грубым подсчетам за 40 тысяч километров.

Некоторые модели ГАЗ-53 выпускались с газобаллонным оборудованием и могли работать на метане. Мощность такой техники составляла 100-105 л.с., а максимальная скорость достигала 80 км/ч.

Размеры кузова ГАЗ-53

  • длина — 6395 мм;
  • ширина — 2280 мм;
  • высота 2190 мм;
  • продольная база — 3700 мм;
  • дорожный просвет — 265 мм;
  • масса — 3200 кг.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

Сцепление на ГАЗ 53 — Регулировка диска сцепления и размеры центровки

Сцепление автомобиля ГАЗ-53

Маховик является крайней деталью, насаженной на вал двигателя. К нему на шести призонных болтах прикручена «корзина». Корзина состоит из кожуха, нажимного диска и ведомого диска. Ведомый диск иначе называется «Диском сцепления ГАЗ-53». Если к корзине не прикасаться, то нажимной диск давит упругой силой двенадцати пружин на ведомый круг, прижимая его к маховику. За счет сил трения ведомый круг вращается вместе с маховиком. Нажимной круг получает крутящий момент за счет трех выступов, которые находятся в окнах корзины сцепления.

Надо отметить, что и корзина вращается вместе с маховиком постоянно, так как жестко связана с ним. А диск сцепления периодически отходит от маховика и останавливается. Это происходит, когда водитель выжимает педаль сцепления для переключения скорости. Оттяжная пружина 15 держит педаль в верхнем положении. Водитель давит на педаль, она идет вниз. Толкает систему рычагов, соединенных с тягой 14. Через нее усилие переходит на вилку отжатия. Которая в свою очередь приводит в движение муфту отжатия сцепления.

Для отжатия сцепления сделаны рычаги 5, которые находятся в окнах выступов прижимающего диска.

В муфте отжатия находится подшипник, который в свою очередь давит на рычаги 5. Те отжимают нажимной круг от диска сцепления, разъединяя двигатель от коробки скоростей.

Маховик, коленвал и корзину балансируют вместе. Ставят метки на маховике и на кожухе. Их надо совмещать при сборке.

При покупке комплекта сцепления нужно быть хорошо подготовленным, ведь от правильного выбора зависит долгосрочность работы, и то, насколько просто будет нажимать педаль сцепления.

Регулировка сцепления ГАЗ-53

От начальных промежутков между элементами сцепления зависит его эффективная работа. Когда двигатель работает, нужно чтобы педаль легко перемещалась в пределах 32-40 мм. Когда двигатель остановлен оптимальное свободное перемещение равно 6-7 мм. Такие люфты обеспечат нужный промежуток между упорным подшипником и рычагами нажимного круга.

Если не будет этих зазоров подшипник будет постоянно давить на рычажки и значит будет постоянно вращаться. В итоге выйдет со строя. Кроме того, будут гореть фрикционные накладки диска сцепления. Регулировка указанных зазоров производится уменьшением или увеличением длины тяги 14. Для этого сначала надо ослабить гайку 13. Если ее отвернуть тяга удлинится. Если завернуть тяга уменьшится.

Очень важна своевременная смазка трущихся частей сцепления. Наиглавнейший деталью для смазки является нажимной подшипник муфты 8. Он работает в тяжелых условиях: большие обороты и большая прижимная сила. Чтобы смазка была качественной, нужно два раза выжать масленку 6.

Никакая регулировка не поможет, если водитель неправильно переключает скорости. Делать это надо медленно отпуская сцепление, и последовательно переключая скорости. Случайно перескочив через скорость, можно поломать ступицу ведомого круга. Если машина движется назад, нельзя включать скорость вперед. Такое действие тоже приведет к нежелательным эффектам: поломке или преждевременному выходу из строя фрикционных частей.

Размеры центровки для диска сцепления ГАЗ-53

У водителей и слесарей ремонтников большие затруднения вызывает установка диска сцепления.

Так как диск этот свободно ерзает на маховике. Если устанавливать на глаз, то после установки корзины, часто ведущий вал коробки скоростей не заходит в отверстие ведомого вала.

Чтобы облегчить этот процесс находчивые слесаря придумали оправку – центровку.

Толстый конец диаметром 28,6 мм вставляется внутрь диска сцепления. Тонкий диаметром 17 мм внутрь маховика. Минимальный зазор между оправкой и внутренними диаметрами сопрягаемых деталей обеспечивает свободное скольжение друг относительно друга. Поэтому можно прижать ведомый круг к маховику. Получаем идеальное, соосное сопряжение маховика и круга сцепления. После надеваем корзину на маховик.

Справа на оправке указана насечка. Это делается для удобства держания центровки рукой. Диаметр 24 мм свободный. То есть его можно делать и меньше, например, 23 мм.

Диск сцепления ГАЗ-53

Если диск сцепления изношен до заклепок, то накладки надо менять. Меняют обе сразу, потому что они ставятся одинаковой толщины. Также не допустимы сколы и другие видимые дефекты. Для снятия накладок, нужно удалить заклепки. Обычно их высверливают.

Свежие накладки клепают с расчетом, чтобы промежуток между поверхностью накладки и шапочки заклепки был не менее 2 мм. С обоих сторон. После этой операции нужно замерить круг биение. Допуск 0,7 мм на расстоянии 130 мм от оси вращения.

После восстановления ведомого круга его монтируют на маховик при помощи оправки нарисованной выше. Но до этого закладывают солидол или литол в шариковый подшипник, который находится в маховике.

Главный цилиндр сцепления ГАЗ-53

Изначально, у автомобиля ГАЗ-53 не было гидравлического усилителя сцепления. Поэтому водителям было тяжело выжимать сцепление. Многие умельцы стали делать переделки сцепления. Для большего давления педали на сцепление, через несколько рычагов, применяется гидравлическое усиление. Его основные узлы: главный и рабочий цилиндр, соединенные между собой трубками. Без этого усиления управлять сцеплением можно, но тяжело.

Когда не выжимается, то неисправен рабочий цилиндр. Он или течет, или нет тормозной жидкости в системе.

Если неисправен главный цилиндр сцепления газ 53, то педаль легко нажимается. Сцепление то работает, то нет. Первым делом надо проверить наличие тормозной жидкости в системе. Она может исчезнуть из-за разрыва тормозных шлангов.

Перед каждым выездом водитель должен осматривать гидравлический усилитель сцепления. Нужно контролировать количество автотормозной жидкости в бочке 2. Снаружи него есть метка минимального объема. Уровень делают выше этой метки.

При заполнении гидроусилителя тормозным агентом, туда попадают воздух, который мешает нормальной работе механизма. Педаль проваливается. Поэтому систему прокачивают. Надевают шланг на стравливающий клапан 9, который ввернут в рабочий цилиндр сцепления ГАЗ-53 — 8. Другой конец гибкой трубки опускают в сосуд с тормозной жидкостью. Стравливающий клапан вращают против часовой стрелки на пол оборота.

Затем нажимают на педаль сцепления. Тем самым создается давление в системе гидропривода. Воздух выталкивается по шлангу в банку с тормозной жидкостью. Когда педаль находится внизу, упершись в пол, надо завернуть стравливающий клапан на место. Педаль отпускается. Вся операция делается много раз, пока пузырьки воздуха появляются в сосуде (для этой работы желательно брать прозрачную баночку, чтобы лучше видеть всплывание воздуха из гибкой трубки в банку).

Одному человеку неудобно делать эту операцию. Так как придется часто переходить из кабины к перепускному клапану и обратно к педали сцепления. Поэтому прокачку гидропривода сцепления делают вдвоем.

После окончания этой процедуры свободный ход педали уменьшается. Он должен быть в пределах 32 – 38 мм. Это расстояние позволяет обеспечить два зазора. Первый, равный 2,0 мм – зазор между нажимным подшипником 15 и кончиками рычагов 14. Если он больше или меньше 2,0 мм, то его изменяют, вворачивая или выворачивая толкатель 18 вилки 17 из наконечника 20. Предварительно надо ослабить контргайку 19. Затем ее надо затянуть.

Второй зазор делают 0,7 – 1,4 мм — расстояние между штоком 6 и поршнем 4 главного цилиндра. Сначала грубо, на глаз этот промежуток выставляют тягой привода 7. Затем точно при помощи ассиметричного болта 5.

Движение поршня 21 должно быть 23 мм. Если оно меньше, сцепление будет выжиматься не полностью. Это расстояние не изменяется механическим способом. Если оно меньше указанного, то надо прокачивать гидропривод.

В гидроусилитель заливают тормозную жидкость Она сильно окисляет внутреннюю поверхность деталей. Поэтому ее надо менять каждые полгода.

Регулировка корзины сцепления ГАЗ-53

При монтировании отремонтированной корзины важно совместить отметины на маховике и на кожухе. Если нажимной круг после ремонта стал тоньше, то необходимо компенсировать это уменьшение толщины. Для этого под теплоизоляционные прокладки подкладывают металлические шайбы. Их высота равна убыли толщины круга. Это позволяет сохранить сила прижатия пружин.

Важнейший момент при монтировании корзины сцепления – это точное выставление головок рычагов отключения сцепления. От этого зависит равномерность износа ведомого круга и соответственно маховика. Иначе маховик получит односторонний износ и потеряет рабочую геометрию, что будет приводить к частым поломкам сцепления.

Крайние точки верхушек рычагов должны находиться в плоскости параллельной поверхности маховика. Для регулировки используют запасной маховик. Корзину с нажимным кругом кладут на поверхность маховика. Под нажимной круг подставляют три шайбы высотой 10,2 мм. Присоединяют болтами корзину к маховику. Поворачивая гайки на 24 рычагов выжимания сцепления делают промежуток между кончиками и рабочей плоскостью маховика 53 ± 0,75 мм.

Система охлаждения двигателя ГАЗ-53

______________________________________________________________________________

Система охлаждения двигателя ГАЗ-53

Система охлаждения двигателя ГАЗ-53 (рис. 1) — жидкостная, закрытая, с принудительной циркуляцией жидкости, заполняется низкозамерзающей жидкостью Тосол.

Система охлаждения ГАЗ-53 состоит из водяной рубашки двигателя, водяного насоса, радиатора, термостата, вентилятора с кожухом, жалюзи, пробки радиатора (с клапанами) и соединительных шлангов. Емкость системы — 21,5 л.

Наиболее выгодный температурный режим работы двигателя находится в пределах 80 — 90 °С. Указанная температура поддерживается при помощи термостата 6, действующего автоматически, и жалюзи, управляемых водителем.

Рис.1. Система охлаждения ГАЗ-53

1 — радиатор; 2 — датчик сигнализатора перегрева двигателя; 3 — водяной насос; 4 — перепускной шланг; 5 — шланг радиатора подводящий; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — штуцер подсоединения подогревателя; 9 — водяная рубашка блока цилиндров; 10 — шланг радиатора отводящий; 11 — кран сливной радиатора; 12 — вентилятор; 13 — жалюзи; 14 — кожух вентилятора; 15 —пробка радиатора

Для контроля температуры охлаждающей жидкости на щитке приборов имеется указатель температуры, датчик 7 (ТМ100-В) которого устанавливается в водяной рубашке впускной трубы. Кроме того, на щитке приборов имеется сигнальная лампа, загорающаяся при повышении температуры охлаждающей жидкости до 104—109 °С.

Датчик 2 сигнализатора (ТМ104-Т) ввернут в верхний бачок радиатора. При загорании лампы следует немедленно остановить двигатель, выяснить и устранить причину его перегрева.

Термостат ГАЗ-53 с твердым наполнителем, одноклапанный ТС 108 (рис.2). Устанавливается в специальной полости на выходе охлаждающей жидкости из впускной трубы.

Термостат из клапана 3, седла 2, термосилового элемента 5 со штоком 1 и пружины 4, где Л — ход клапана.

Рис.2. Термостат ГАЗ-53

Клапан термостата ГАЗ-53 начинает открываться при температуре 78—82 °С, а при температуре 93 — 95 °С он полностью открыт.

Водяной насос (помпа) ГАЗ-53 центробежного типа (рис.3). Валик 2 водяного насоса вращается в двух шариковых подшипниках, на концах имеет лыски.

На один конец вала напрессовывается крыльчатка помпы ГАЗ-53, а на другой — ступица. Крыльчатка закреплена болтом, ввернутым в резьбовое отверстие в торце вала. Ступица закреплена гайкой, навернутой на резьбовой конец вала.

Шариковые подшипники с находящейся между ними распорной втулкой, зажаты между ступицей шкива и упорным кольцом; имеют с наружных торцов войлочные сальники, вмонтированные в наружные обоймы подшипников, закрепленных в корпусе запорным кольцом.

Рис.3. Водяной насос (помпа) ГАЗ-53

Полость помпы ГАЗ-53, в которой циркулирует охлаждающая жидкость, отделена от полости, в которой вмонтированы подшипники, резиновым самоподвижным сальником с уплотняющей шайбой из графитосвинцовой композиции.

В углубление крыльчатки помпы устанавливаются пружина 8, латунные обоймы 9 и 10, манжета 11, уплотняющая шайба 12 и запираются кольцом 13. Жидкость, просачивающаяся через сальник, стекает наружу через отверстие 7 в корпусе 3.

Через пресс-масленку 5, ввернутую в корпус водяного насоса (помпы) ГАЗ-53, подшипники смазываются до тех пор, пока смазка не покажется в контрольном отверстии 4. Излишки смазки следует немедленно убрать во избежание попадания ее на ремни привода вентилятора и водяного насоса и ручьи шкива.

Замасленные ремни и ручьи необходимо протереть тряпкой, слегка смоченной в бензине. Для смазывания подшипников используется смазка Литол-24. В качестве дублирующей допускается использовать жировой смазочный материал.

Радиатор ГАЗ-53 системы охлаждения (см. рис.1) — трубчато-ленточный, медно-латунный, состоит из латунных (верхнего и нижнего) бачков, набора вертикальных латунных плоско-овальных трубок с располагаемыми между ними гофрированными медными лентами, пластин крепления радиатора, пробки радиатора и сливного краника.

К верхнему и нижнему бачкам радиатора ГАЗ-53 припаяны две стальные боковые стойки-пластины, которые придают радиатору необходимую жесткость, а также обеспечивают возможность крепления к нему кожуха вентилятора.

Радиатор ГАЗ-53 в нижней части крепится к специальным кронштейнам на раме посредством резиновых прокладок и в верхней части — двумя тягами.

Пробка радиатора имеет два клапана: паровой, открывающийся при избыточном давлении 45 — 60 кПа, и воздушный, открывающийся при разрежении 1 — 10 кПа.

Вентилятор ГАЗ-53 — шестилопастный, металлический, состоит из двух крестовин, между которыми вклепаны лопасти, крепится совместно со шкивом четырьмя болтами к ступице валика помпы.

Вентилятор статически сбалансирован, приводится в движение от шкива коленчатого вала клиновым ремнем. Натяжение ремня осуществляется поворотом генератора, который приводится в движение этим же ремнем.

Правильность натяжения ремня проверяют нажатием пружинным динамометром на него усилием 34 — 44 Н. При этом ремень вентилятора должен прогибаться на 10 — 15 мм.

Кожух вентилятора ГАЗ-53 — штампованный, металлический, значительно повышает эффективность работы вентилятора.

Жалюзи — металлические, пластинчатые, управляются проволочной тягой с места водителя. Ручка тяги имеет несколько фиксируемых положений закрытия жалюзи для обеспечения необходимого температурного режима работы двигателя.

Верхний бачок радиатора ГАЗ-53 должен быть заполнен до заливной горловины. Понижение температуры приводит к снижению уровня жидкости, в связи с чем при отрицательных температурах возможно снижение ее уровня в радиаторе.

Однако даже при температурах ниже— 30°С уровень жидкости в радиаторе должен быть выше торцов охлаждающих трубок не менее чем на 50 мм.

При прогреве двигателя с повышением температуры охлаждающей жидкости повышается ее уровень.

При отрицательных температурах допускается проверку уровня жидкости проводить на прогретом двигателе, для чего снимают пробку с радиатора ГАЗ-53 и убеждаются в наличии охлаждающей жидкости в верхнем бачке радиатора; устанавливают пробку на место, обращая внимание на ее установку; пробка должна плотно закрывать горловину радиатора для обеспечения герметичности системы охлаждения; прогреть двигатель до температуры выше 90 °С.

В случае частой доливки жидкости следует проверить герметичность системы охлаждения ГАЗ-53. Допускается временно добавлять в систему охлаждения воду.

Порядок заливки воды: охладить двигатель, снять пробку с радиатора, залить в радиатор воду до указанного уровня, поставить на место пробку радиатора.

Следует иметь в виду, что при добавлении воды температура замерзания смеси повышается, поэтому при первой возможности систему необходимо отремонтировать и залить жидкость Тосол А-40.

В качестве низкозамерзающей охлаждающей жидкости могут использоваться Тосол А-65 и антифризы марок «40» и «65». Заливку низкозамерзающими жидкостями надо производить осторожно, не проливая ее.

При ежедневном осмотре перед выездом проверяют натяжение ремней вентилятора. Ремень натянут правильно, если при нагрузке в 35 — 45 Н на середине участка между шкивами генератора и вентилятора прогиб будет в пределах 10 — 15 мм. Натяжение контролируют пружинным динамометром.

При заедании промывают в керосине и смазывают тягу жалюзи смазкой, предварительно вынув ее из оболочки. Если заправлена система низкозамерзающей жидкостью при СО (осенью), проверяют плотность охлаждающей жидкости, которая должна быть 1,078— 1,085 г/см3 при 20°С.

Через 4 года эксплуатации автомобиля ГАЗ-53 охлаждающую жидкость меняют, предварительно промыв систему охлаждения, для чего сливают охлаждающую жидкость, заполняют систему водой, пускают двигатель и прогревают его, затем, остановив, сливают воду, после охлаждения двигателя снова заполняют систему водой, повторяют промывку.

Жидкость из системы охлаждения ГАЗ-53 сливают при открытой пробке радиатора через три краника: с правой стороны блока цилиндров, на радиаторе и на шланге отопителя кабины.

В случае применения в системе охлаждения воды следует иметь в виду, что применение доброкачественной воды является одним из основных условий технически правильной эксплуатации двигателей, предупреждающей образование накипи и коррозии в системе охлаждения, что может привести к серьезным неполадкам, например к закупорке трубок радиатора.

В систему охлаждения ГАЗ-53 следует заливать мягкую чистую воду, лучше всего дождевую или снеговую. Применение воды с высокой жесткостью — артезианской или ключевой, а тем более морской — недопустимо.

Воду в системе охлаждения следует менять но возможности реже. Сливать воду необходимо в чистую посуду для того, чтобы можно было вновь заливать ее в систему.

Рис.4. Промывка системы охлаждения ГАЗ-53

1 — радиатор; 2 — блок цилиндров; 3 — водяной насос

Весной и осенью в случае применения воды систему охлаждения ГАЗ-53 промывают. Водяную рубашку двигателя и радиатор промывают отдельно.

Промывку ведут в направлении, обратном циркуляции воды при работе системы (рис.4). При промывке водяной рубашки двигателя необходимо снять термостат и вывернуть сливные краники. Радиатор снимают и промывают отдельно.

Радиатор ГАЗ-53 ремонтируют только в случае незначительного числа разрушенных трубок (не более 4 шт. ) и их подпайке не более чем в пяти местах в сердцевине. Наплыв припоя должен быть не свыше 1,5 см2. После пайки охлаждающие пластины и гофрированные ленты выправляют, радиатор подвергают проверке на герметичность.

Наиболее характерными неисправностями помпы ГАЗ-53 является течь воды через сальник крыльчатки в результате износа уплотняющей шайбы или манжеты сальника и изнашивание подшипника валика. Эти неисправности устраняются заменой изношенных деталей новыми.

Снимают водяной насос ГАЗ-53 с крышки распределительных шестерен. Зажав ступицу шкива в тисках, отвертывают болт крепления крыльчатки водяного насоса и снимают шайбы. Съемником спрессовывают крыльчатку с вала помпы.

Перед снятием крыльчатки, чтобы не повредить резьбу в валике водяного насоса, между торцом валика и болтом съемника необходимо поставить шайбу. Снимают запорное кольцо и вынимают уплотняющую шайбу, манжету сальника, обоймы манжеты и пружину сальника. Промывают и очищают детали водяного насоса.

Собирают крыльчатку с сальником, для чего в заднее углубление на крыльчатке укладывают последовательно пружину сальника, обоймы сальника, резиновую манжету, уплотняющую шайбу, и все эти детали закрепляют запорным кольцом.

Если абсолютная величина изнашивания уплотняющей шайбы невелика, то ее можно установить вновь, повернув неизношенной стороной к корпусу водяного насоса.

Торец корпуса помпы ГАЗ-53, по которому работает уплотняющая шайба, смазывают тонким слоем графитового смазочного материала перед напрессовкой крыльчатки на валик насоса. Это улучшает качество приработки рабочих поверхностей уплотняющей шайбы и торца корпуса помпы.

Напрессовывают крыльчатку на валик. Напрессовку производят до упора ступицы крыльчатки в торец лыски валика. На болт крепления крыльчатки надевают пружинную шайбу, плоскую шайбу и ввертывают болт в задний торец валика до упора; привертывают помпу к крышке распределительных шестерен, заменив его прокладку новой.



______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

Моторное масло для двигателя ГАЗ-53 когда, сколько и какого заливать

ГАЗ-53 – российский грузовой автомобиль среднетоннажного класса, выпускаемый до 1993 года. Модель была выпущена в 1961 году, и с тех пор ее неоднократно модернизировали, а также адаптировали к более актуальным экологическим стандартам и нормам. По сути, 53-я модель представляет собой третье поколение среднетоннажных грузовиков ГАЗ, сменившее второе поколение под названием ГАЗ-АА/ММ (или ГАЗ-51). ГАЗ-53 стал считался наиболее массовым грузовиком в СССР, который имел массу модификаций. Из последних можно выделить ГАЗ-53-19 (с мотором 105 л. с. на сжиженном газе), ГАЗ-53-12 (с мотором ЗМЗ-53-11 120 л. с. и грузоподъемностью 4,5 тонны) и ГАЗ-53-27 (с мотором 100 л. с. на природном газе). Тираж выпущенных автомобилей семейства ГАЗ-53 составил 4 млн экземпляров.

Содержание статьи

Когда менять масло в двигателе

Владельцы автомобиля ГАЗ-53 предпочитают менять моторное масло каждые 10 тыс. км. или раньше – в зависимости от уровня и состояния смазочного материала. Преждевременная замена может понадобиться в случае, если жидкость приобрела мутноватый цвет, содержит осадок и грязевые отложения (продукты износа), либо имеет запах гари. Все это указывает на снижение эффективности моющих присадок. В результате может понадобиться срочная замена масла, которое утрачивает свои полезные свойства обычно после 7-8 тыс. км. Однако при ежедневном нахождении в городских пробках с перевозкой тяжелых грузов замена должна осуществляться каждые 6-7 тыс. км.

Сколько масла заливать в двигатель ГАЗ 53

Первое поколение 1961-1993

Первым в продажу поступил в ГАЗ-53Ф, выпущенный в 1961 году с 82-сильным мотором. Он имел грузоподъемность 3,5 тонны. В 1964-м вышла 4-тонная модификация ГАЗ-53 с двигателем ЗМЗ-53 V8 мощностью 115 л. с. Годом позже машина была переименована в ГАЗ-53А – в таком виде ее выпускали до 1993 года в разных модификациях – от автобусов типа ГАЗ-53-40 до самосвалов 53-02. Кроме того, еще выпускали спецтехнику типа ГАЗ-53-11. В первой половине 80-ых началось производство новой модели 53-12 с грузоподъемностью 4,5 тонны, а в 1990 году ГАЗ представил преемника в лице ГАЗ-3307.

Бензиновые двигатели 1964-1993

V8 ЗМЗ-53 115 л. с., объем масла – 8 литров, допуск и вязкость: API-SL, SM; SAE 10W-40, 5W-40

Какое масло нужно использовать для двигателя ГАЗ 53

Оригинальное

Для автомобилей ГАЗ-53 рекомендуется минеральное или полусинтетическое масло различной вязкости (SAE). Данный параметр подбирают в зависимости от климатических и дорожных условий. Например, для зимнего использования подходит 5W-30, а при круглогодичной эксплуатации можно остановить выбор на всесезонном масле 10W-40, 10W-30 или 5W-40.

Неоригинальное

Владельцы автомобилей ГАЗ-53 предпочитают моторные масла-аналоги известных брендов, среди которых можно выделить Лукойл, Газпромнефть, Kixx, Shell, Valvoline, Mobil, Castrol, Liqui Moly и т. д. Кроме того, при выборе продукта большое значение имеет показатель допуска API, подбираемый в зависимости от типа ДВС и года выпуска автомобиля. Например, для бензинового ГАЗ-53 1980-1993 гг. подходит всесезонное минеральное масло SAE 10W-30 или 15W-30 с допуском API-SG. Ниже представлены подходящие моторные масла для ГАЗ-53.

  • Лукойл Люкс 5W-40 API-SL полусинтетика
  • Газпромнефть Премиум 5W-40 API-SM
  • Татнефть 5W-40 синтетика.











Другие статьи:

Устройство тормозной системы грузового автомобиля ГАЗ-53

______________________________________________________________________________________________________

Автомобиль ГАЗ-53 оборудован тремя тормозными системами: рабочей, действующей на тормозные механизмы всех колес автомобиля: запасной, являющейся частью рабочей тормозной системы и действующей на тормозные механизмы передних или задних колес; стояночной, действующей на трансмиссию автомобиля.

Контроль за уровнем тормозной жидкости в главном тормозном цилиндре осуществляется с помощью прозрачного бачка. Контроль за износом накладок колесных тормозных механизмов — через отверстия на щитах, которые закрываются съемными резиновыми заглушками; система сигнализации неисправности гидропривода, которая при срабатывании включает красный сигнализатор на панели приборов.

Рабочая тормозная система ГАЗ-53 выполнена с раздельным торможением осей (с двумя независимыми контурами), при этом каждый контур выполняет функции запасной тормозной системы. Рабочие тормоза состоят из тормозных механизмов передних 1 и задних 9 колес и привода к ним (рис.1).

Рис.1. Схема привода тормозной системы ГАЗ-53

1,9 — соответственно передний и задний тормозные механизмы; 2 — впускная труба двигателя; 3 — запорный клапан; 4 — лампа сигнализатора; 5 — сигнализатор неисправности гидропривода; 6 — главный цилиндр; 7 дополнительный бачок; 8— воздушный фильтр; 10, 11 —соответственно гидровакуумные усилители задних и передних тормозов

Тормоза ГАЗ-53 передних и задних колес одинаковы по конструкции и отличаются размерностью отдельных входящих деталей. Тормозные механизмы передних колес имеют цилиндры с поршнями 35 мм и накладки шириной 80 мм. Тормозные механизмы ГАЗ-53 задних колес имеют цилиндры с поршнями 38 мм и накладки шириной 100 мм.

Рис.2. Тормоз колеса ГАЗ-53

1 — тормозная колодка; 2 — колесный цилиндр; 3 — экран колесного цилиндра; 4 — возвратная пружина колодок; 5 — направляющая скоба колодок; 6 — тормозной щит; 7 — пружинная шайба; 8 — ганка; 9 — стопорный палец тормозной колодки; 10 — эксцентрики опорных пальцев; 11 — пластина опорных пальцев; 12 — метки; 13 — болт регулировочного эксцентрика; 14 — шайба; 15 — смотровой люк; 16 — регулировочный эксцентрик

Тормоз колеса (рис.2) с одной заклинивающей и одной отжимной колодками состоит из тормозного щита 6, колесного цилиндра 2 с экраном 3. Положение колодок 1 в механизме регулируется с помощью латунных эксцентриков 10 опорных пальцев 9 и регулировочными эксцентриками 16.

Колодки тормоза ГАЗ-53 прижимаются к регулировочным эксцентрикам стяжной пружиной 4. Каждая колодка центрируется независимо одна от другой. На наружном торце каждого опорного пальца сделана метка 12 (углубление 2 мм), показывающая положение наибольшего эксцентриситета эксцентрика опорного пальца.

При правильной установке колодок метки 12 должны быть обращены одна к другой, как показано на рис.2. Допускается отклонение поворота меток от указанного положения в пределах 40°.

Рис.3. Главный тормозной цилиндр ГАЗ-53

I, II — полости; 1 — клапан избыточного давления; 2, 12 — соответственно вторичный и первичный картеры; 3, 8 — соответственно вторичный и первичный поршни; 4 — возвратная пружина поршня; 5 — упорный стержень; 6— головка поршня, 7 — уплотнительное торцовое кольцо; 9 — толкатель; 10 — упорный болт; 11 — манжета; 13 — уплотнительное кольцо поршня; 14 — уплотнительное кольцо корпуса; 15 — пружина головки поршня; 16 — пружина клапана избыточного давления

Главный тормозной цилиндр ГАЗ-53 (рис.3) снабжен двумя последовательно расположенными поршнями 3 и 8 с прозрачным двухсекционным бачком для тормозной жидкости, который установлен под капотом автомобиля.

На первичном 8 и вторичном 3 поршнях установлены подвижные головки 6 с уплотнительными торцовыми кольцами 1 и манжетами 11. Головки удерживаются на поршнях с помощью упорных стержней 5, которые впрессовываются в поршни.

Головки поджимаются к поршням пружинами 15, а поршни в сборе с головками и уплотнителями прижимаются к упорным болтам 10 возвратными пружинами 4. Суммарный рабочий ход поршней 38 мм.

При этом ход первичного поршня 21 мм, ход вторичного поршня 17 мм. В верхних частях первичного 12 и вторичного 2 картеров установлены клапаны избыточного давления 1 с пружинами 16.

Главный цилиндр тормоза через толкатель 9 соединяется с тормозной педалью. В расторможенном положении поршни 3 главного цилиндра через головки упираются в упорные болты 10, в результате чего между поршнем и головкой образуется зазор для прохода жидкости из бачка в рабочие полости цилиндра.

При торможении толкатель 9 перемещает первичный поршень 8. При этом головка под действием пружины 15 прижимается через уплотнитель 7 к поршню, разобщая жидкость в бачке от жидкости первичной рабочей полости цилиндра.

При движении поршня жидкость из рабочей полости цилиндра проходит через отверстия в пластине клапана избыточного давления 1 и, обжимая резиновый поясок клапана от пластины, поступает в трубопровод, идущий к колесным цилиндрам задних тормозных механизмов ГАЗ-53.

Одновременно жидкость, находящаяся в первичной рабочей полости цилиндра, действует на вторичный поршень 3, который в свою очередь вытесняет жидкость в трубопровод, идущий к передним тормозным механизмам.

При растормаживании поршни 3 и 8 под действием возвратных пружине перемещаются к исходному положению до упора головок 6 в болты 10. Если педаль тормоза освобождается резко, поршни главного тормозного цилиндра ГАЗ-53 возвращаются быстрее, чем жидкость из колесных цилиндров.

В этом случае в рабочих полостях главного цилиндра создается разрежение, под действием которого головки отходят от поршней, образуя торцовый зазор, и жидкость из бачка заполняет рабочие полости цилиндров.

При упоре поршней в болты 10 избыток жидкости через торцовый зазор возвращается обратно в бачок главного цилиндра. Система расторможена и готова к последующему торможению.

Выход из строя одного из контуров тормозного привода сопровождается увеличением хода тормозной педали. Однако запаса хода педали при этом достаточно для создания в исправном контуре давления тормозной жидкости, необходимого для торможения.

Вакуумный усилитель тормоза ГАЗ-53 — диафрагменного типа служит для увеличения давления в тормозном приводе, чем снижает усилие на тормозной педали.

При выходе из строя вакуумного усилителя тормоза или нарушении герметичности вакуумного трубопровода резко снижается эффективность торможения.

Принцип действия усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы.

Вакуумный усилитель тормозов автомобиля ГАЗ-53 состоит из камеры усилителя, гидравлического цилиндра и клапана управления. Камера усилителя образуется из двух корпусов.

Передний корпус через вакуумный трубопровод и запорный клапан соединен с впускной трубой двигателя, а задний корпус с помощью резинового шланга — с корпусом клапана управления.

Между корпусами установлена резиновая диафрагма, которая удерживается между ними с помощью двух хомутов. Внутренней частью диафрагма крепится на толкателе (штоке) с помощью тарелки, шайбы и гайки. На тарелку действует возвратная пружина.

В корпусе гидравлического цилиндра находится поршень, который через штифт соединен с толкателем штока. Между поршнем и штоком расположен пластинчатый толкатель клапана, который воздействует на шарик клапана.

На поршне установлена уплотнительная резиновая манжета. Поршень упирается в упорную шайбу. В цилиндре имеется корпус уплотнителей с резиновыми манжетами, в котором перемещается шток.

Клапан управления усилителя тормоза состоит из корпуса, крышки, поршня с манжетами и диафрагмой, которая крепится на клапане с помощью плоской зубчатой шайбы. В корпусе расположены возвратная пружина клапана, вакуумный и атмосферный клапаны, посаженные на общий стержень.

Атмосферный клапан прижимается к седлу пружиной. Крышка клапана через воздушный трубопровод соединена с воздушным фильтром (см. рис.1) усилителя.

При работе двигателя во впускной трубе создается разрежение, которое через вакуумный трубопровод и запорный клапан передается в полость первичной камеры усилителя и затем через Г-образное отверстие в цилиндре—в полость V клапана управления.

Далее разрежение распространяется через центральное отверстие в клапане в полость IV, откуда через шланг — в полость 3 вторичной камеры усилителя.

Рис.5. Запорный клапан ГАЗ-53

1 – корпус, 2 — пружина; 3—резиновый клапан;

Запорный клапан ГАЗ-53 (рис.5) состоит из корпуса 1, штуцера 5, резинового клапана 3 и пружины 2. Под действием разрежения, возникающего во впускном коллекторе двигателя, резиновый клапан отходит от седла и разрежение поступает в вакуумные усилители.

В случае снижения разрежения в двигателе резиновый клапан под действием пружины прижимается к седлу и обеспечивает сохранение наибольшего разрежения в вакуумных усилителях.

Рис.6. Сигнализатор неисправности гидропривода ГАЗ-53

Сигнализатор неисправности гидропривода тормозов (рис.6) соединен с полостями главного тормозного цилиндра. Он состоит из корпуса 5, поршней 1 и 2 с уплотнительными резиновыми кольцами, шарика 3 и датчика 4.

В случае выхода из строя одного из контуров раздельного привода тормозов под действием разности давления при первом же нажатии на тормозную педаль поршни перемещаются в сторону меньшего давления.

Шарик 3 выходит из канавки, и контакты датчика 4 замыкаются. На панели приборов при этом загорается красная контрольная лампа. После обнаружения и устранения неисправности прокачивают поврежденный контур.

Стояночная тормозная система ГАЗ-53

Стояночная тормозная система ГАЗ-53 (рис.7) имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач.

Рис.7. Стояночная тормозная система ГАЗ-53

1 — регулировочный винт; 2 — опоры колодок; 3 — сухарь; 4 — корпус регулировочного механизма; 5 — толкатель разжимного механизма; 6 — шарики; 7 — корпус разжимного механизма; 8 — разжимной стержень; 9 — тормозной рычаг; 10 — тяга отключения; 11 — зубчатый сектор; 12 — защелка; 13 — тяга; 14 — контргайка; 15 — барабан; 16 — рычаг; 17 — вилка; 18 — колодка; 19, 21 — пружины; 20 — щит

Тормозной механизм ГАЗ-53 колодочный, барабанного типа состоит из щита 20, на котором крепятся разжимной и регулировочный механизмы, а также тормозные колодки 18.

В корпусе 7 разжимного механизма расположен корпус шариков 6, которые связаны с наклонными поверхностями толкателей 5, а последние — с колодками. Регулировочный механизм состоит из корпуса 4, в котором имеется регулировочный винт 1, воздействующий на сухарь 5.

Регулировочный винт стопорится от проворачивания пластинчатой пружиной. При заворачивании регулировочного винта сухарь перемещается и раздвигает опоры 2 колодок. Колодки стояночного тормоза ГАЗ-53 прижимаются к толкателям 5 и опорам 2 пружинами 19 и 21.

При этом пружины 21, окрашенные в красный или серый цвет, первичной колодки по нагрузке уступают пружинам 19, окрашенным в черный цвет, вторичной колодки, что при движении автомобиля обеспечивает включение сначала первичной колодки, а затем вторичной.

Включение стояночной тормозной системы происходит при перемещении рукой рычага привода. При этом через тягу 13 и рычаг 16 усилие передается на корпус шариков, которые через толкатели 5 прижимают колодки 18 к тормозному барабану 15.

Фиксация привода осуществляется автоматически защелкой 12, которая постоянно прижимается к сектору 11 пружиной, расположенной в верхней части рычага и воздействующей на тягу 10.

Регулировка стояночной тормозной системы ГАЗ-53

По мере изнашивания фрикционных тормозных накладок колодок стояночного тормоза зазор между накладками и тормозным барабаном восстанавливают вращением регулировочного винта 1 (см. рис.7).

Последовательность регулировки стояночного тормоза ГАЗ-53:

— вывешивают с помощью домкрата задние колеса автомобиля, рычаг переключения передач ставят в нейтральное положение.

— ставят рычаг 9 в крайнее переднее положение; завертывают регулировочный винт 1 так, чтобы тормозной барабан 15 от усилия рук не проворачивался;

— регулируют длину тяги 13 регулировочной вилкой 17 до совпадения отверстия в вилке с отверстием в рычаге, выбрав все зазоры в соединениях;

— увеличивают длину тяги, отвернув регулировочную вилку на 1 — 2 оборота; затягивают контргайку вилки, вставляют палец (головкой вверх), зашплинтовывают;

— отпускают регулировочный винт настолько, чтобы барабан свободно вращался. При приложении усилия 60 кгс на рукоятку рычага 9 защелка 12 должна переместиться на 3 — 4 зуба сектора 11. Опускают задние колеса автомобиля.

Стояночный тормоз ГАЗ-53

В стояночной тормозной системе ГАЗ-53 (см. рис.7) подлежат ремонту тормозной механизм и барабан. Привод тормозной системы, как правило, ремонту не подвергают.

Разборка стояночного тормоза ГАЗ-53

Отпускают регулировочный винт 1 настолько, чтобы концы колодок 18 упирались в корпус 4 регулировочного механизма. Отвертывают передний конец карданного вала и тягу 13 привода от разжимного рычага 16 тормоза.

Снимают барабан тормоза. Отвертывают болты крепления тормозного механизма к коробке передач. Осторожно снимают отражатели масла и грязи.

Снимают колодки, для чего отсоединяют пружины, стягивающие колодки, от корпусов регулировочного и разжимного механизмов. Снимают разжимной механизм и вынимают из него толкатели колодок, шарики и корпус шариков.

Снимают регулировочный механизм и вынимают из него опоры колодок. При необходимости вынимают заглушку из корпуса, а затем вынимают разжимной сухарь 3 и отвертывают регулировочный винт 1.

Тормозной барабан ГАЗ-53 на рабочей поверхности не должен иметь задиров, глубоких рисок от изнашивания, выступающего цилиндрического пояска.

Выступающий цилиндрический поясок удаляют шабером. При наличии задиров, глубоких рисок барабан растачивают. Диаметр расточки не более 221,5 мм. Барабаны с диаметром рабочей поверхности более 223 мм к эксплуатации не допускают из-за возможного разрушения.

Фрикционные накладки колодок ГАЗ-53 должны быть чистыми, без масляных пятен и глубоких рисок. При необходимости их зачищают шкуркой. Толщина фрикционных накладок не должна быть менее 0,5 мм до головок заклепок в наиболее изношенной части.

При необходимости заменяют колодки вместе с фрикционными накладками или приклепывают к колодкам новые накладки. После приклепки шлифуют наружную поверхность накладок так, чтобы их радиус был на 0,2 — 0,3 мм меньше радиуса барабана для ускорения приработки. Обе колодки заменяют одновременно.

Корпуса регулировочного и разжимного механизмов тормоза, а также входящие в них детали очищают от коррозии и грязи. Образованные на скосах толкателей вмятины глубиной до 0,15 мм удаляют шлифовкой скосов или заменяют толкатели.

Если шарики покрылись коррозией или имеют граненность, их заменяют. Диаметр шарика 11,9 мм. Пружина на регулировочном болте должна надежно удерживаться заклепкой и при повороте фиксироваться в пазах болта.

Сборка стояночного тормоза ГАЗ-53

Сборку стояночного тормоза ведут в последовательности, обратной разборке. При сборке толкатели, шарики, корпус шариков разжимного механизма, а также опоры колодок регулировочного механизма и опорные поверхности концов колодок смазывают тонким слоем Литола-24 или жировым смазочным материалом. Следят, чтобы смазочный материал не попал на фрикционные накладки колодок.

На первичную тормозную колодку стояночного тормоза устанавливают более слабые пружины, окрашенные в красный или серый цвет, а на вторичную — пружины, окрашенные в черный цвет.

Регулировка тормозной системы автомобиля ГАЗ-53

Надежность работы тормозной системы автомобиля ГАЗ-53 зависит от состояния ее узлов и технического обслуживания. В процессе эксплуатации автомобиля периодически проверяется (ежедневное обслуживание) уровень тормозной жидкости в бачке главного тормозного цилиндра, герметичность гидравлического привода тормозов, а также исправность рабочей тормозной системы и работоспособность стояночной.

Регулировка зазора между толкателем и поршнем главного цилиндра тормоза ГАЗ-53

С целью предотвращения самопроизвольного притормаживания автомобиля необходимо, чтобы между толкателем и поршнем главного цилиндра тормозов был зазор 1,5 — 2,5 мм, что соответствует свободному ходу тормозной педали 8 — 14 мм.

Рис.8. Регулировка свободного хода педали тормоза ГАЗ-53

При регулировке свободного хода педали разъединяют тормозную педаль 6 (рис.1) с тягой 4, расшплинтовав и вынув соединяющий их палец. Проверяют положение педали.

Под действием стяжной пружины 5 педаль должна упираться в резиновый буфер, укрепленный под наклонным полом кабины автомобиля.

Отворачивают контргайку 3, ввертывают тягу 4 педали в толкатель 2 поршня главного тормозного цилиндра 1 таким образом, чтобы при крайнем переднем положении поршня ось отверстия тяги была смещена назад и не доходила до оси отверстия педали на 1,5 — 2,5 мм.

Не нарушая этого положения, надежно стопорят соединительную тягу 4 педали в толкателе 2 контргайкой 3. Совмещают отверстия педали и соединительной тяги, вставляют палец и зашплинтовывают его.

Заполнение гидропривода рабочей тормозной системы ГАЗ-53 жидкостью (прокачка)

Тормозную систему ГАЗ-53 прокачивают при замене жидкости или при попадании в гидравлическую систему воздуха вследствие замены изношенной детали или узла, вызывающего разгерметизацию системы.

Гидравлическая тормозная система имеет два независимых контура, которые прокачивают отдельно, когда двигатель не работает и в усилителях отсутствует разрежение. Во время прокачки поддерживают необходимый уровень тормозной жидкости в главном цилиндре, не допуская «сухого дна».

Перед прокачкой тормозной системы отвертывают крышку бачка главного цилиндра и заливают тормозную жидкость. Нажимают несколько раз на тормозную педаль, чтобы заполнить тормозной жидкостью полости главного цилиндра. Снимают с клапанов прокачки защитные колпачки.

В тормозной системе автомобиля имеется шесть точек прокачки. Начинают прокачку системы с узлов заднего контура: сначала вакуумный усилитель, а затем колесные цилиндры тормозных механизмов.

При этом прокачивают сначала правый, а затем левый тормоз. Прокачку узлов переднего контура ведут в той же последовательности, что и заднего контура.

Во время прокачки в контурах гидропривода возникает разность давлений, под действием которой перемещаются поршни сигнализатора, и при включенном зажигании на панели приборов загорается красная лампа. Чтобы погасить красную лампу, возвращают поршни сигнализатора в исходное положение.

При прокачке тормозной системы ГАЗ-53, а также при неисправности гидропривода, вызывающей утечку тормозной жидкости, или при образовании паровых пробок в одном из контуров раздельного привода срабатывает сигнализатор и на панели приборов загорается красная лампа.

После устранения неисправности и прокачки неисправного контура контрольную лампу гасят. Для этого при включенном выключателе зажигания снимают колпачок с клапана прокачки (колесного цилиндра или вакуумного усилителя) контура, который был исправным, и надевают на клапан прокачки резиновый шланг, опустив свободный конец в сосуд.

Вывертывают на 1,5 — 2 оборота клапан прокачки и плавно нажимают на тормозную педаль до тех пор, пока не погаснет контрольная лампа на панели приборов. Удерживая педаль в этом положении, завертывают клапан прокачки.

Для возвращения поршней сигнализатора в исходное положение, когда прокачивают всю систему, начиная ее с заднего контура, отворачивают клапан прокачки заднего контура.

Регулировка зазора между колодками и тормозными барабанами ГАЗ-53

Зазор регулируют при остывших барабанах и правильно отрегулированных подшипниках колес. Существуют две регулировки тормозов: текущая и полная.

Текущую регулировку тормозов ГАЗ-53 осуществляют эксцентриками при вращении колеса рукой. При регулировке передних колодок тормозных механизмов вращают колеса вперед, а при регулировке задних колодок тормозных механизмов — назад.

Для регулировки тормозов вывешивают колесо с помощью домкрата. Вращая колесо, слегка поворачивают эксцентрик колодки пока колодка не затормозит колесо.

Постепенно опуская эксцентрик, вращают колесо рукой в ту же сторону до тех пор, пока оно не станет вращаться свободно. Устанавливают вторую колодку так же, как и первую. После регулировки всех тормозов проверяют их действие на дороге.



______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

Техническое устройство тормозной системы автомобиля ГАЗ-53

_________________________________________________________________________________________

Техническое устройство тормозной системы автомобиля ГАЗ-53

Автомобиль ГАЗ-53 оборудован тремя тормозными системами: рабочей, действующей на тормозные механизмы всех колес автомобиля: запасной, являющейся частью рабочей тормозной системы и действующей на тормозные механизмы передних или задних колес; стояночной, действующей на трансмиссию автомобиля.

Контроль за уровнем тормозной жидкости в главном тормозном цилиндре осуществляется с помощью прозрачного бачка.

Контроль за износом накладок колесных тормозных механизмов — через отверстия на щитах, которые закрываются съемными резиновыми заглушками; система сигнализации неисправности гидропривода, которая при срабатывании включает красный сигнализатор на панели приборов.

Рабочая тормозная система ГАЗ-53 выполнена с раздельным торможением осей (с двумя независимыми контурами), при этом каждый контур выполняет функции запасной тормозной системы. Рабочие тормоза состоят из тормозных механизмов передних 1 и задних 9 колес и привода к ним (рис.1).

Рис.1. Схема привода тормозной системы ГАЗ-53

1,9 — соответственно передний и задний тормозные механизмы; 2 — впускная труба двигателя; 3 — запорный клапан; 4 — лампа сигнализатора; 5 — сигнализатор неисправности гидропривода; 6 — главный цилиндр; 7 дополнительный бачок; 8— воздушный фильтр; 10, 11 —соответственно гидровакуумные усилители задних и передних тормозов

Тормоза ГАЗ-53 передних и задних колес одинаковы по конструкции и отличаются размерностью отдельных входящих деталей.

Тормозные механизмы передних колес имеют цилиндры с поршнями 35 мм и накладки шириной 80 мм. Тормозные механизмы задних колес имеют цилиндры с поршнями 38 мм и накладки шириной 100 мм.

Рис.2. Тормоз колеса ГАЗ-53

1 — тормозная колодка; 2 — колесный цилиндр; 3 — экран колесного цилиндра; 4 — возвратная пружина колодок; 5 — направляющая скоба колодок; 6 — тормозной щит; 7 — пружинная шайба; 8 — ганка; 9 — стопорный палец тормозной колодки; 10 — эксцентрики опорных пальцев; 11 — пластина опорных пальцев; 12 — метки; 13 — болт регулировочного эксцентрика; 14 — шайба; 15 — смотровой люк; 16 — регулировочный эксцентрик

Тормоз колеса (рис.2) с одной заклинивающей и одной отжимной колодками состоит из тормозного щита 6, колесного цилиндра 2 с экраном 3. Положение колодок 1 в механизме регулируется с помощью латунных эксцентриков 10 опорных пальцев 9 и регулировочными эксцентриками 16.

Колодки тормоза ГАЗ-53 прижимаются к регулировочным эксцентрикам стяжной пружиной 4. Каждая колодка центрируется независимо одна от другой.

На наружном торце каждого опорного пальца сделана метка 12 (углубление 2 мм), показывающая положение наибольшего эксцентриситета эксцентрика опорного пальца.

При правильной установке колодок метки 12 должны быть обращены одна к другой, как показано на рис.2. Допускается отклонение поворота меток от указанного положения в пределах 40°.

Рис.3. Главный тормозной цилиндр ГАЗ-53

I, II — полости; 1 — клапан избыточного давления; 2, 12 — соответственно вторичный и первичный картеры; 3, 8 — соответственно вторичный и первичный поршни; 4 — возвратная пружина поршня; 5 — упорный стержень; 6— головка поршня, 7 — уплотнительное торцовое кольцо; 9 — толкатель; 10 — упорный болт; 11 — манжета; 13 — уплотнительное кольцо поршня; 14 — уплотнительное кольцо корпуса; 15 — пружина головки поршня; 16 — пружина клапана избыточного давления

Главный тормозной цилиндр ГАЗ-53 (рис.3) снабжен двумя последовательно расположенными поршнями 3 и 8 с прозрачным двухсекционным бачком для тормозной жидкости, который установлен под капотом автомобиля.

На первичном 8 и вторичном 3 поршнях установлены подвижные головки 6 с уплотнительными торцовыми кольцами 1 и манжетами 11. Головки удерживаются на поршнях с помощью упорных стержней 5, которые впрессовываются в поршни.

Головки поджимаются к поршням пружинами 15, а поршни в сборе с головками и уплотнителями прижимаются к упорным болтам 10 возвратными пружинами 4. Суммарный рабочий ход поршней 38 мм.

При этом ход первичного поршня 21 мм, ход вторичного поршня 17 мм. В верхних частях первичного 12 и вторичного 2 картеров установлены клапаны избыточного давления 1 с пружинами 16.

Главный цилиндр тормоза через толкатель 9 соединяется с тормозной педалью. В расторможенном положении поршни 3 главного цилиндра через головки упираются в упорные болты 10, в результате чего между поршнем и головкой образуется зазор для прохода жидкости из бачка в рабочие полости цилиндра.

При торможении толкатель 9 перемещает первичный поршень 8. При этом головка под действием пружины 15 прижимается через уплотнитель 7 к поршню, разобщая жидкость в бачке от жидкости первичной рабочей полости цилиндра.

При движении поршня жидкость из рабочей полости цилиндра проходит через отверстия в пластине клапана избыточного давления 1 и, обжимая резиновый поясок клапана от пластины, поступает в трубопровод, идущий к колесным цилиндрам задних тормозных механизмов.

Одновременно жидкость, находящаяся в первичной рабочей полости цилиндра, действует на вторичный поршень 3, который в свою очередь вытесняет жидкость в трубопровод, идущий к передним тормозным механизмам.

При растормаживании поршни 3 и 8 под действием возвратных пружине перемещаются к исходному положению до упора головок 6 в болты 10.

Если педаль тормоза освобождается резко, поршни главного тормозного цилиндра ГАЗ-53 возвращаются быстрее, чем жидкость из колесных цилиндров.

В этом случае в рабочих полостях главного цилиндра создается разрежение, под действием которого головки отходят от поршней, образуя торцовый зазор, и жидкость из бачка заполняет рабочие полости цилиндров.

При упоре поршней в болты 10 избыток жидкости через торцовый зазор возвращается обратно в бачок главного цилиндра. Система расторможена и готова к последующему торможению.

Выход из строя одного из контуров тормозного привода сопровождается увеличением хода тормозной педали. Однако запаса хода педали при этом достаточно для создания в исправном контуре давления тормозной жидкости, необходимого для торможения.

Вакуумный усилитель тормоза ГАЗ-53 — диафрагменного типа служит для увеличения давления в тормозном приводе, чем снижает усилие на тормозной педали.

При выходе из строя вакуумного усилителя тормоза или нарушении герметичности вакуумного трубопровода резко снижается эффективность торможения.

Принцип действия усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы.

Вакуумный усилитель тормозов автомобиля ГАЗ-53 состоит из камеры усилителя, гидравлического цилиндра и клапана управления. Камера усилителя образуется из двух корпусов.

Передний корпус через вакуумный трубопровод и запорный клапан соединен с впускной трубой двигателя, а задний корпус с помощью резинового шланга — с корпусом клапана управления.

Между корпусами установлена резиновая диафрагма, которая удерживается между ними с помощью двух хомутов. Внутренней частью диафрагма крепится на толкателе (штоке) с помощью тарелки, шайбы и гайки. На тарелку действует возвратная пружина.

В корпусе гидравлического цилиндра находится поршень, который через штифт соединен с толкателем штока. Между поршнем и штоком расположен пластинчатый толкатель клапана, который воздействует на шарик клапана.

На поршне установлена уплотнительная резиновая манжета. Поршень упирается в упорную шайбу. В цилиндре имеется корпус уплотнителей с резиновыми манжетами, в котором перемещается шток.

Клапан управления усилителя тормоза состоит из корпуса, крышки, поршня с манжетами и диафрагмой, которая крепится на клапане с помощью плоской зубчатой шайбы. В корпусе расположены возвратная пружина клапана, вакуумный и атмосферный клапаны, посаженные на общий стержень.

Атмосферный клапан прижимается к седлу пружиной. Крышка клапана через воздушный трубопровод соединена с воздушным фильтром (см. рис.1) усилителя.

При работе двигателя во впускной трубе создается разрежение, которое через вакуумный трубопровод и запорный клапан передается в полость первичной камеры усилителя и затем через Г-образное отверстие в цилиндре—в полость V клапана управления.

Далее разрежение распространяется через центральное отверстие в клапане в полость IV, откуда через шланг — в полость 3 вторичной камеры усилителя.

Рис.5. Запорный клапан ГАЗ-53

1 – корпус, 2 — пружина; 3—резиновый клапан;

Запорный клапан ГАЗ-53 (рис.5) состоит из корпуса 1, штуцера 5, резинового клапана 3 и пружины 2. Под действием разрежения, возникающего во впускном коллекторе двигателя, резиновый клапан отходит от седла и разрежение поступает в вакуумные усилители.

В случае снижения разрежения в двигателе резиновый клапан под действием пружины прижимается к седлу и обеспечивает сохранение наибольшего разрежения в вакуумных усилителях.

Рис.6. Сигнализатор неисправности гидропривода ГАЗ-53

Сигнализатор неисправности гидропривода тормозов ГАЗ-53 (рис.6) соединен с полостями главного тормозного цилиндра. Он состоит из корпуса 5, поршней 1 и 2 с уплотнительными резиновыми кольцами, шарика 3 и датчика 4.

В случае выхода из строя одного из контуров раздельного привода тормозов под действием разности давления при первом же нажатии на тормозную педаль поршни перемещаются в сторону меньшего давления.

Шарик 3 выходит из канавки, и контакты датчика 4 замыкаются. На панели приборов при этом загорается красная контрольная лампа. После обнаружения и устранения неисправности прокачивают поврежденный контур.

Стояночная тормозная система ГАЗ-53

Стояночная тормозная система ГАЗ-53 (рис.7) имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач.

Рис.7. Стояночная тормозная система ГАЗ-53

1 — регулировочный винт; 2 — опоры колодок; 3 — сухарь; 4 — корпус регулировочного механизма; 5 — толкатель разжимного механизма; 6 — шарики; 7 — корпус разжимного механизма; 8 — разжимной стержень; 9 — тормозной рычаг; 10 — тяга отключения; 11 — зубчатый сектор; 12 — защелка; 13 — тяга; 14 — контргайка; 15 — барабан; 16 — рычаг; 17 — вилка; 18 — колодка; 19, 21 — пружины; 20 — щит

Тормозной механизм колодочный, барабанного типа состоит из щита 20, на котором крепятся разжимной и регулировочный механизмы, а также тормозные колодки 18.

В корпусе 7 разжимного механизма расположен корпус шариков 6, которые связаны с наклонными поверхностями толкателей 5, а последние — с колодками.

Регулировочный механизм состоит из корпуса 4, в котором имеется регулировочный винт 1, воздействующий на сухарь 5.

Регулировочный винт стопорится от проворачивания пластинчатой пружиной. При заворачивании регулировочного винта сухарь перемещается и раздвигает опоры 2 колодок. Колодки стояночного тормоза ГАЗ-53 прижимаются к толкателям 5 и опорам 2 пружинами 19 и 21.

При этом пружины 21, окрашенные в красный или серый цвет, первичной колодки по нагрузке уступают пружинам 19, окрашенным в черный цвет, вторичной колодки, что при движении автомобиля обеспечивает включение сначала первичной колодки, а затем вторичной.

Включение стояночной тормозной системы ГАЗ-53 происходит при перемещении рукой рычага привода. При этом через тягу 13 и рычаг 16 усилие передается на корпус шариков, которые через толкатели 5 прижимают колодки 18 к тормозному барабану 15.

Фиксация привода осуществляется автоматически защелкой 12, которая постоянно прижимается к сектору 11 пружиной, расположенной в верхней части рычага и воздействующей на тягу 10.

Регулировка стояночной тормозной системы ГАЗ-53

По мере изнашивания фрикционных тормозных накладок колодок стояночного тормоза зазор между накладками и тормозным барабаном восстанавливают вращением регулировочного винта 1 (см. рис.7).

Последовательность регулировки стояночного тормоза ГАЗ-53:

— вывешивают с помощью домкрата задние колеса автомобиля, рычаг переключения передач ставят в нейтральное положение.

— ставят рычаг 9 в крайнее переднее положение; завертывают регулировочный винт 1 так, чтобы тормозной барабан 15 от усилия рук не проворачивался;

— регулируют длину тяги 13 регулировочной вилкой 17 до совпадения отверстия в вилке с отверстием в рычаге, выбрав все зазоры в соединениях;

— увеличивают длину тяги, отвернув регулировочную вилку на 1 — 2 оборота; затягивают контргайку вилки, вставляют палец (головкой вверх), зашплинтовывают;

— отпускают регулировочный винт настолько, чтобы барабан свободно вращался. При приложении усилия 60 кгс на рукоятку рычага 9 защелка 12 должна переместиться на 3 — 4 зуба сектора 11. Опускают задние колеса автомобиля.

Стояночный тормоз ГАЗ-53

В стояночной тормозной системе (см. рис.7) подлежат ремонту тормозной механизм и барабан. Привод тормозной системы, как правило, ремонту не подвергают.

Разборка стояночного тормоза ГАЗ-53

Отпускают регулировочный винт 1 настолько, чтобы концы колодок 18 упирались в корпус 4 регулировочного механизма. Отвертывают передний конец карданного вала и тягу 13 привода от разжимного рычага 16 тормоза.

Снимают барабан тормоза. Отвертывают болты крепления тормозного механизма к коробке передач. Осторожно снимают отражатели масла и грязи.

Снимают колодки, для чего отсоединяют пружины, стягивающие колодки, от корпусов регулировочного и разжимного механизмов. Снимают разжимной механизм и вынимают из него толкатели колодок, шарики и корпус шариков.

Снимают регулировочный механизм и вынимают из него опоры колодок. При необходимости вынимают заглушку из корпуса, а затем вынимают разжимной сухарь 3 и отвертывают регулировочный винт 1.

Тормозной барабан ГАЗ-53 на рабочей поверхности не должен иметь задиров, глубоких рисок от изнашивания, выступающего цилиндрического пояска.

Выступающий цилиндрический поясок удаляют шабером. При наличии задиров, глубоких рисок барабан растачивают.

Диаметр расточки не более 221,5 мм. Барабаны с диаметром рабочей поверхности более 223 мм к эксплуатации не допускают из-за возможного разрушения.

Фрикционные накладки колодок ГАЗ-53 должны быть чистыми, без масляных пятен и глубоких рисок. При необходимости их зачищают шкуркой. Толщина фрикционных накладок не должна быть менее 0,5 мм до головок заклепок в наиболее изношенной части.

При необходимости заменяют колодки вместе с фрикционными накладками или приклепывают к колодкам новые накладки. После приклепки шлифуют наружную поверхность накладок так, чтобы их радиус был на 0,2 — 0,3 мм меньше радиуса барабана для ускорения приработки. Обе колодки заменяют одновременно.

Корпуса регулировочного и разжимного механизмов тормоза, а также входящие в них детали очищают от коррозии и грязи. Образованные на скосах толкателей вмятины глубиной до 0,15 мм удаляют шлифовкой скосов или заменяют толкатели.

Если шарики покрылись коррозией или имеют граненность, их заменяют. Диаметр шарика 11,9 мм. Пружина на регулировочном болте должна надежно удерживаться заклепкой и при повороте фиксироваться в пазах болта.

Сборка стояночного тормоза ГАЗ-53

Сборку стояночного тормоза ведут в последовательности, обратной разборке. При сборке толкатели, шарики, корпус шариков разжимного механизма, а также опоры колодок регулировочного механизма и опорные поверхности концов колодок смазывают тонким слоем Литола-24 или жировым смазочным материалом. Следят, чтобы смазочный материал не попал на фрикционные накладки колодок.

На первичную тормозную колодку стояночного тормоза устанавливают более слабые пружины, окрашенные в красный или серый цвет, а на вторичную — пружины, окрашенные в черный цвет.

Регулировка тормозной системы автомобиля ГАЗ-53

Надежность работы тормозной системы автомобиля ГАЗ-53 зависит от состояния ее узлов и технического обслуживания.

В процессе эксплуатации автомобиля периодически проверяется (ежедневное обслуживание) уровень тормозной жидкости в бачке главного тормозного цилиндра, герметичность гидравлического привода тормозов, а также исправность рабочей тормозной системы и работоспособность стояночной.

Регулировка зазора между толкателем и поршнем главного цилиндра тормоза ГАЗ-53

С целью предотвращения самопроизвольного притормаживания автомобиля необходимо, чтобы между толкателем и поршнем главного цилиндра тормозов был зазор 1,5 — 2,5 мм, что соответствует свободному ходу тормозной педали 8 — 14 мм.

Рис.8. Регулировка свободного хода педали тормоза ГАЗ-53

При регулировке свободного хода педали разъединяют тормозную педаль 6 (рис.1) с тягой 4, расшплинтовав и вынув соединяющий их палец. Проверяют положение педали.

Под действием стяжной пружины 5 педаль должна упираться в резиновый буфер, укрепленный под наклонным полом кабины автомобиля.

Отворачивают контргайку 3, ввертывают тягу 4 педали в толкатель 2 поршня главного тормозного цилиндра 1 таким образом, чтобы при крайнем переднем положении поршня ось отверстия тяги была смещена назад и не доходила до оси отверстия педали на 1,5 — 2,5 мм.

Не нарушая этого положения, надежно стопорят соединительную тягу 4 педали в толкателе 2 контргайкой 3. Совмещают отверстия педали и соединительной тяги, вставляют палец и зашплинтовывают его.

Заполнение гидропривода рабочей тормозной системы ГАЗ-53 жидкостью (прокачка)

Тормозную систему прокачивают при замене жидкости или при попадании в гидравлическую систему воздуха вследствие замены изношенной детали или узла, вызывающего разгерметизацию системы.

Гидравлическая тормозная система ГАЗ-53 имеет два независимых контура, которые прокачивают отдельно, когда двигатель не работает и в усилителях отсутствует разрежение. Во время прокачки поддерживают необходимый уровень тормозной жидкости в главном цилиндре, не допуская «сухого дна».

Перед прокачкой тормозной системы отвертывают крышку бачка главного цилиндра и заливают тормозную жидкость.

Нажимают несколько раз на тормозную педаль, чтобы заполнить тормозной жидкостью полости главного цилиндра. Снимают с клапанов прокачки защитные колпачки.

В тормозной системе автомобиля имеется шесть точек прокачки. Начинают прокачку системы с узлов заднего контура: сначала вакуумный усилитель, а затем колесные цилиндры тормозных механизмов.

При этом прокачивают сначала правый, а затем левый тормоз. Прокачку узлов переднего контура ведут в той же последовательности, что и заднего контура.

Во время прокачки в контурах гидропривода возникает разность давлений, под действием которой перемещаются поршни сигнализатора, и при включенном зажигании на панели приборов загорается красная лампа. Чтобы погасить красную лампу, возвращают поршни сигнализатора в исходное положение.

При прокачке тормозной системы ГАЗ-53, а также при неисправности гидропривода, вызывающей утечку тормозной жидкости, или при образовании паровых пробок в одном из контуров раздельного привода срабатывает сигнализатор и на панели приборов загорается красная лампа.

После устранения неисправности и прокачки неисправного контура контрольную лампу гасят. Для этого при включенном выключателе зажигания снимают колпачок с клапана прокачки (колесного цилиндра или вакуумного усилителя) контура, который был исправным, и надевают на клапан прокачки резиновый шланг, опустив свободный конец в сосуд.

Вывертывают на 1,5 — 2 оборота клапан прокачки и плавно нажимают на тормозную педаль до тех пор, пока не погаснет контрольная лампа на панели приборов. Удерживая педаль в этом положении, завертывают клапан прокачки.

Для возвращения поршней сигнализатора в исходное положение, когда прокачивают всю систему, начиная ее с заднего контура, отворачивают клапан прокачки заднего контура.

Регулировка зазора между колодками и тормозными барабанами ГАЗ-53

Зазор регулируют при остывших барабанах и правильно отрегулированных подшипниках колес. Существуют две регулировки тормозов: текущая и полная.

Текущую регулировку тормозов ГАЗ-53 осуществляют эксцентриками при вращении колеса рукой. При регулировке передних колодок тормозных механизмов вращают колеса вперед, а при регулировке задних колодок тормозных механизмов — назад.

Для регулировки тормозов вывешивают колесо с помощью домкрата. Вращая колесо, слегка поворачивают эксцентрик колодки пока колодка не затормозит колесо.

Постепенно опуская эксцентрик, вращают колесо рукой в ту же сторону до тех пор, пока оно не станет вращаться свободно. Устанавливают вторую колодку так же, как и первую. После регулировки всех тормозов проверяют их действие на дороге.



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

Шланг тормозной ГАЗ-53,3307 передний, РЦС ГАЗ-3302 с/о, ГАЗ-24,63 задний L = 480мм (пр-во ДК)


* Наличие товара и цены окончательно уточняются при оформлении заказа.

ОТЗЫВЫ 0

Отзывы о товаре

ОПЛАТА

Оплата наличными

Вы можете оплатить Ваш заказ наличными в магазине по цене сайта при условии покупки товара на сумму не менее 300 грн. Если сумма покупки менее 300 грн, то товар отпускается из магазина по розничной цене. Оплата производится только в гривне.

Оплата по безналичному расчету

   Для оплаты заказа по безналичному расчету менеджер нашего магазина высылает Вам счет-фактуру по факсу или электронной почте. Счет, а также резерв товара действительны в течение трех банковских дней. Товар отпускается после получения оплаты на наш расчетный счет. Стоимость товара НЕ включает НДС.
   Для оплаты товара с НДС цены уточняются по телефону или через форму Заказа с обязательным указанием необходимости оплаты с НДС.

ДОСТАВКА

Доставка по г.Днепр

Оптимальный способ получения заказа, если вы находитесь в г.Днепр. В этом случае можно забрать заказ самостоятельно или через доверенное лицо в удобное вам время в течение рабочего дня в нашем магазине.
   В пределах Днепра мы осуществляем бесплатную доставку товара в течение рабочего дня при условии покупки на сумму не менее 5000 грн. Во всех остальных случаях стоимость доставки по городу составит 7 грн./км (но не менее 180 грн. в целом), если не оговорены дополнительные условия.

Пожалуйста, оговаривайте удобное время, адрес и условия доставки по телефонам:
+38 (096) 097 77 00
+38 (095) 725 77 00
+38 (063) 124 77 00
Или по e-mail Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Доставка по Украине

Мы отправляем автозапчасти во все регионы Украины почтовыми предприятиями и грузоперевозчиками такими, как «Новая почта»,  «Ин-тайм», «Gunsel», «Міст Експрес» и другими после предварительной оплаты заказа согласно выставленного счета.

   Также можно получить товар наложенным платежом через перевозчика «Новая почта», «Ин-тайм» после предварительной оплаты на расчетный счет или на карточку «Приватбанка», составляюшей стоимость двусторонней доставки товара, а оставшуюся сумму оплатить при получении. Помимо оплаты стоимости товара и его доставки к дополнительным расходам можно отнести комиссию за отправку денег продавцу 2% и стоимости оформления 25-30 грн.
   Стоимость доставки по Украине зависит от веса и размеров посылки, а также расстояния до Вашего города. После отправки заказа мы сообщим Вам номер декларации и дату прибытия.
   Транспортные расходы оплачиваются заказчиком при получении. Расписание рейсов и стоимость доставки вы можете узнать на сайтах автотранспортных компаний:







Магазин барбекю Walmart, Гарднер, Канзас | Угольные грили, коптильни, газовые грили | Обслуживание 66030

«,» tooltipToggleOffText «:» Щелкните выключателем, чтобы получить

БЕСПЛАТНОЙ доставки на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»perimeterX»:{«isEnabled»:»true»},»oneApp «: {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration» : «3000»}, «webWorker»: {«enableGetAll»: «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false» , «tooltipText»: «

Скажите нам, что вам нужно

«, «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «верхний колонтитул -app «,» applicationVersion «:» 20.0,52 «,» applicationSha «:» 2b2fa7ae7cc148e01ffe2ff445132d34fe71577a «,» applicationName «:» верхний колонтитул «,» узел «:» 996c9000-4b92-4440-b5a5-1ab650e2d647 «,» облако «:» scus-prod » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 2b2fa7ae7cc148e01ERS2ff4451 «APP:0.52-2b2fa7 «},» expoCookies «: {}} Форум

по фьючерсам на природный газ — Investing.com

Мы рекомендуем вам использовать комментарии, чтобы общаться с другими пользователями, делиться своей точкой зрения и задавать вопросы авторам и друг другу. Однако, чтобы поддерживать высокий уровень дискурса, который мы все ценим и ожидаем, пожалуйста, помните о следующих критериях:

  • Обогатите беседу, а не выбрасывайте ее в корзину.

  • Оставайтесь сосредоточенными и на правильном пути. Размещайте только материалы, относящиеся к обсуждаемой теме.

  • Будьте уважительны. Даже отрицательные мнения могут быть сформулированы положительно и дипломатично. Избегайте ненормативной лексики, клеветы или личных нападок на автора или другого пользователя. Расизм, сексизм и другие формы дискриминации недопустимы.

  • Используйте стандартный стиль письма. Включите знаки препинания, прописные и строчные буквы. Комментарии, написанные заглавными буквами и содержащие чрезмерное использование символов, будут удалены.
  • ПРИМЕЧАНИЕ : Спам и / или рекламные сообщения и комментарии, содержащие ссылки, будут удалены. Номера телефонов, адреса электронной почты, ссылки на личные или бизнес-сайты, адреса Skype / Telegram / WhatsApp и т. Д. (Включая ссылки на группы) также будут удалены; Материалы саморекламы или связанные с бизнесом предложения или PR (например, свяжитесь со мной для сигналов / советов и т. д.) и / или любые другие комментарии, содержащие личные контактные данные или рекламу, также будут удалены. Кроме того, любое из вышеупомянутых нарушений может привести к блокировке вашей учетной записи.
  • Доксинг. Мы не разрешаем разглашать личные или личные контакты или другую информацию о каких-либо лицах или организациях. Это приведет к немедленной блокировке комментатора и его учетной записи.
  • Не монополизируйте разговор. Мы ценим энтузиазм и убежденность, но мы также твердо верим в то, что каждому предоставляется возможность высказать свою точку зрения. Поэтому, помимо гражданского общения, мы ожидаем, что комментаторы будут высказывать свое мнение кратко и вдумчиво, но не так часто, чтобы другие были раздражены или оскорблены.Если мы получаем жалобы на лиц, которые занимают ветку или форум, мы оставляем за собой право без всякой защиты заблокировать их доступ к сайту.
  • Разрешены комментарии только на английском языке .

Лица, виновные в рассылке спама или злоупотреблений, будут удалены с сайта, и их дальнейшая регистрация будет запрещена по усмотрению Investing.com.

Справочник | Город Садовая Роща

Adopt-A-Park (714) 741-5372
Услуги по уходу за животными уход за животными @ ggcity.org (714) 741-5565
Регистрация велосипеда (800) 848-2453
Клуб мальчиков и девочек (714) 537-1465
Отдел строительства и безопасности [email protected] (714) 741-5307
Строительная инспекция (714) 741-5307
Разрешение на строительство (714) 741-5307
Бизнес-лицензии (714) 741-5074
Кабель T.В. (Спектр) (714) 903-4000
Кабельное ТВ (Time Warner) (714) 903-4000
Городской служащий [email protected] (714) 741-5040
Мэрия (714) 741-5000
Городская управляющая [email protected] (714) 741-5100
Информация о нарушении кода (714) 741-5358
Сообщество и экономическое развитие (714) 741-5121
Общественный конференц-центр события @ ggcity.org (714) 741-5262
Общественные услуги (714) 741–5200
Лицензии на собак (800) 510-7734
Экономическое развитие [email protected] (714) 741-5130
Информация о трудоустройстве [email protected] (714) 741-5027
Отдел соблюдения экологических требований (714) 741-5956
Поля поля @ ggcity.org (714) 741-5211
Финансовый отдел [email protected] (714) 741-5060
Пожарная служба — парамедики или скорая полиция 911
Информация о зоне опасности наводнения (714) 741-5312
Г.Г. Проблемы санитарной районной канализации (714) 741-5395
Г.Г. Твердые отходы санитарного района (714) 741-5375
Театр драгоценных камней (714) 741-9550
Информация о генеральном плане (714) 741-5312
Поле для гольфа — Willowick (714) 554-0672
Граффити Горячая линия (714) 741-5381
Жилищное управление корпус @ ggcity.org (714) 741-5150
Жилищные программы (714) 741-5140
Управление персоналом [email protected] (714) 741-5008
Информационные технологии [email protected] (714) 741-5225
Интернет-провайдер (AT&T) (833) 668-0404
Интернет-провайдер (Frontier) (866) 499-4271
Улучшение микрорайона район @ ggcity.org (714) 741-5140
Управление по связям с общественностью [email protected] (714) 741-5280
Пожарная служба округа Ориндж [email protected] (714) 573-6000
Парковый патруль [email protected] (714) 741-5211
Услуги по планированию [email protected] (714) 741-5312
Отделение полиции полиция @ ggcity.org (714) 741-5704
Общественные работы [email protected] (714) 741-5375
Закупка [email protected] (714) 741-5050
Рекреационные классы и программы [email protected] (714) 741-5200
Грант на улучшение дома для пожилых людей [email protected] (714) 741-5206
Тележка Горячая линия (888) 992-4778
Прокат Showmobile showmobile @ ggcity.org (714) 741-5211
Газовая компания Южной Калифорнии (коммерческие и промышленные клиенты) (800) 427-2000
Газовая компания Южной Калифорнии (частные клиенты) (800) 427-2200
Ливневые желоба (714) 741-5395
Ремонт уличных фонарей (т. Н. Cal. Edison) (800) 611-1911
Улица Ремонт (714) 741-5388
Подметание улиц (714) 741-5382
Ремонт светофора (714) 741-5393
Подборщик мусора (714) 238-2444
Деревья (714) 741-5384
Счета за воду (714) 741-5078
Водоснабжение и ремонт (714) 741-5395
Молодежные службы (GGPD) (714) 741-5895

Cloudflare

Для бесплатной пробной версии требуется действующая кредитная карта

Basic Plus

Исследования

проспект

Премиум

Премиум Плюс

Ежемесячные планы подписки

$ 14

$ 49

$ 79

$ 99

$ 169

Годовые планы подписки

$ 99

$ 399

$ 699

$ 899

$ 1499

Подпишитесь на годовые планы и сэкономьте

41%

32%

26%

24%

26%

Исследования компании
Доступ к 17+ миллионам профилей компаний
Доступ к 18000+ отраслей
Создание и сохранение основных списков компаний
Доступ к основным фильтрам и форматам поиска
Create & Save Adv.Списки компаний и критерии поиска
Расширенный поиск (фильтр по десяткам критериев, включая доход, сотрудников, деловую активность, географию, расстояние, отрасль, возраст, телефон и демографические данные)
Информация о компании Экспортные ограничения

250 / месяц

500 / месяц

750 / месяц

1,000 / месяц

Место исследования
Список арендаторов @ 6+ миллионов зданий
Поиск здания и арендатора по адресу или названию улицы
Создание, сохранение и публикация списков мест и критериев поиска
Связаться с отделом исследований
Доступ к информации о более чем 40 миллионах контактов (без электронной почты)
Расширенный поиск контактов
Создание, сохранение и обмен списками контактов и критерии поиска
Ограничения на экспорт контактной информации (без адресов электронной почты)

500 / месяц

750 / Месяц

1,000 / Месяц

Ежемесячная подписка — Ограничения на контактный адрес электронной почты

100 / Месяц

200 / месяц

Годовая подписка — ограничение на адрес электронной почты

1,200 / год

2,400 / год

Ограничения на использование содержимого (страниц в день)

200

700

1 000

1,500

2 000

Нажмите здесь, чтобы начать бесплатную пробную версию 212-913-9151 доб.306
Примечание. Бесплатная пробная версия требует регистрации и действующей кредитной карты. Каждый пользователь ограничен одной бесплатной пробной версией. [электронная почта защищена]

5307 US Hwy 51 S, Arlington, KY, 42021 — Продажа сервисных / заправочных станций

Эта торговая недвижимость больше не рекламируется на LoopNet.com.

Арлингтон, KY 42021 · Розничная продажа

Git n Go Боба

Git-n-Go Боба

Цена N / A Подтип свойства Сервис / АЗС
Размер здания 1,700 SF Тип использования недвижимости Продажа бизнеса
Тип недвижимости Розничная торговля
Номер объявления: 16578661 Дата создания: 18.02.2010 Последнее обновление: 27.07.2010

Удобно расположенный мини-маркет площадью 1700+ кв.футов по продаже бензина, дизельного топлива, керосина, продуктов питания, лицензий на охоту, телефонных карточек, табачных изделий, пиццы Hunt Bros. Бензобаки, насосв. соответствуют последним стандартам EPA. Недавно были внесены изменения в экстерьер и крышу здания, интерьер здания, кухню и систему отопления, вентиляции и кондиционирования воздуха. Автоматы по продаже напитков и другие предметы, поставляемые поставщиками для использования в мини-маркетах, исключаются. Информация получена из общедоступных источников и не гарантирована продавцом или листинговой компанией.

Bob’s Git N Go расположен в центре Арлингтона, штат Кентукки, на пересечении шоссе 51 и шоссе 80.

Трафик

Коллекционная ул. Кросс-стрит, Объем трафика Год Расстояние
Columbia St Бродвей 981 2020 0.24 миль
Columbia St Бродвей 683 2018 0,24 миль
State Hwy 80 Co Rd 1203 1,237 2018 0,45 миль
Государственное шоссе 80 Каунти-роуд 1203 2 054 2015 0.45 миль
State Hwy 80 Columbia St 701 2020 0.58 миль
Государственное шоссе 80 Mound St 644 2015 0.58 миль
State Hwy 80 Columbia St 615 2018 0.58 миль
Государственное шоссе 877 514 2015 0,91 миль
State Hwy 877 Cr-1235 253 2018 0,91 миль
State Hwy 80 Allen Cem Rd 708 2018 0.92 миль

Стационарный детектор газа Macurco CO2 (0-5% об., 3 уровня срабатывания сигнализации)

Macurco Контроллер фиксированного детектора газа низкого напряжения CO2 Преобразователь — это стационарные мониторы, обеспечивающие три уровня тревоги с использованием трех отдельных реле для управления внешними устройствами, чтобы помочь поддерживать приемлемые уровни углекислого газа в производстве напитков и пищевой промышленности, теплицах, фармацевтике и других химических предприятиях или других предприятиях. коммерческие приложения.CD-6B может использоваться как автономное устройство или подключаться к охранной / пожарной панели. Монитор имеет высокий диапазон 0-5% об.

CD-6B соответствует Международному кодексу пожарной безопасности 5307, который гласит: «Если вентиляция не предусмотрена в соответствии с Разделом 5307.3.1, a система обнаружения газа должна быть предусмотрена в комнатах или закрытых помещениях и на открытых площадках ниже уровня земли с изолированными системами углекислого газа ».

Области применения: Арены, предприятия по производству продуктов питания и напитков, теплицы, рестораны, пивоварни, холодильные установки, объекты для выращивания (сельское хозяйство, каннабис и т. Д.)), Винодельни, резервуары для хранения, пищевые процессы

Основные характеристики:

  • Простая установка в электрические коробки 4×4 через грязевик
  • Выбираемые пользователем настройки (по умолчанию в соответствии с отраслевыми стандартами) через двухкнопочный интерфейс
  • 3 — 2A реле SPDT для управления реле для управления вентиляторами, клапанами, жалюзи, звуковым сигналом и стробоскопами
  • Светодиодный дисплей для удобного отображения концентрации газа
  • 0-5% об. (0-50,000 ppm)
  • Три сигнальных реле (низкий, средний и высокий)
  • Цифровой дисплей (0-50,000 ppm CO2), встроенный зуммер
  • Зона покрытия: 900-5000 кв.футов
  • Использовать автономно или с панелью защиты от взлома / пожарной
  • Низкое напряжение (вход 12-24 В переменного тока или 12-32 В постоянного тока)
  • Уведомление о неисправности (окончание срока службы)
  • Внесено в список ETL
  • Международный код пожарной безопасности 5307 Соответствует
  • Сделано в США

Лист спецификаций:

CD-6B Руководство:

Номер продукта:
CD-6B — Низкое напряжение (12- 24 В переменного тока или 12-32 В постоянного тока)

Дополнительная информация:
Артикул:
MAC01-CD-6B
UPC:
Вес:
1.00 фунтов
Ширина:
4,50 (в)
Высота:
4.00 (в)
Глубина:
2,13 (в)
Доставка:
Рассчитано при оформлении заказа
Страна происхождения:
США
Программа грантов

на чистое топливо (5308)

Обзор программы

Раздел 3010 Закона о безопасном, подотчетном, гибком и эффективном транспортном капитале: наследие для пользователей (SAFETEA-LU), Pub.L. No. 109-59, 119 Stat. 1144, 1572 (2005), внесены поправки в раздел 5308 раздела 49 Кодекса Соединенных Штатов, обычно называемые Программой грантов на чистое топливо, с программы грантов на основе формулы на дискреционную программу грантов.

Программа преследует двойную цель. Во-первых, программа была разработана для оказания помощи областям недостижения и обслуживания в достижении или поддержании национальных стандартов качества окружающего воздуха для озона и монооксида углерода (CO). Во-вторых, программа поддерживает новые технологии чистого топлива и передовых двигателей для транзитных автобусов, а также рынки для этих технологий.

Правомочные получатели

Правомочные кандидаты в рамках этой программы являются назначенными получателями, которые являются организациями, назначенными для получения федеральных фондов урбанизированных формул в соответствии с 49 U.S.C. 5307. Кандидаты должны находиться в областях, которые обслуживаются или не охвачены озоном или CO.

Приемлемые виды деятельности

SAFETEA – LU предоставляет полномочия Секретарю выделять гранты в соответствии с этим разделом для оказания помощи получателям в финансировании приемлемых проектов, таких как следующие ; (1) Покупка или аренда автобусов с чистым топливом, включая автобусы, в которых используется легкая композитная основная конструкция, и фургоны для использования в коммерческих целях.Покупка или аренда некоммерческих транспортных средств не является приемлемым проектом. (2) Строительство или аренда автобуса, работающего на чистом топливе, или электрических зарядных станций и связанного с ними оборудования. Помещения и сопутствующее оборудование для автобусов с чистым дизельным двигателем не принимаются. (3) Проекты, связанные с экологически чистым топливом, биодизелем, гибридными электрическими автобусами или автобусами с технологией нулевого выброса, которые демонстрируют эквивалентное или превосходящее сокращение выбросов по сравнению с существующими экологически чистыми топливными или гибридными электрическими технологиями.

Средства, предоставленные в рамках этой программы, не могут быть использованы для финансирования операционных расходов или профилактического обслуживания.Средства, предоставленные в рамках этой программы, не могут быть использованы для возмещения проектов, которые ранее понесли приемлемые расходы, без Письма об отсутствии предубеждений (LONP), выданного FTA для проекта до того, как затраты будут понесены.

Нормативные ссылки

49 U.S.C. 5308 и 49 CFR 624

Доступность финансирования

Средства доступны в течение выделенного года плюс два года (всего три года)

Распределение финансирования

Средства распределяются по собственному усмотрению.

Match

Федеральная доля не должна превышать 90% чистой стоимости для соблюдения или поддержания соответствия Закону о чистом воздухе. FTA административно определило, что совокупная федеральная доля транспортных средств и оборудования, связанного с транспортными средствами, составляет 83%. Для предприятий 90% -ная доля относится к фактическим дополнительным затратам на усовершенствование для соответствия Закону о чистом воздухе.

Другие основные моменты программы

16 октября 2006 г. FTA предложило внести поправки в часть 624 заголовка 49 Свода федеральных нормативных актов, чтобы отразить положения SAFETEA-LU, и опубликовало [Уведомление о предлагаемом принятии правил (NPRM) [PDF ].Комментарии общественности были получены до 15 декабря 2006 г. Окончательная редакция Федерального реестра правил: Vol. 72, No. 61 [PDF] был выпущен 30 марта 2007 г. и вступил в силу 30 апреля 2007 г.

Поскольку теперь программа является дискреционной программой грантов, предварительная заявка, включенная в Приложение A к 49 CFR 624, больше не применяется. Заявки будут запрашиваться в уведомлении Федерального реестра каждый финансовый год, когда на программу выделяются дискреционные средства. Общие критерии отбора приемлемых проектов будут включены в уведомление.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
