Экскаватор komatsu pc220 7: Характеристики Komatsu PC220-7. Обзор гусеничного экскаватора PC220-7

>

Запчасти на гусеничный экскаватор Komatsu PC220-7

Поставляем запчасти для гусеничного экскаватора Komatsu PC220-7

Запчасти двигателя гусеничного экскаватора Komatsu PC220-7 поршневые группы, головки блока, распределительные и коленчатые валы, вкладыши, вкладыши коренные, вкладыши шатунные, впускные и выпускные клапана, седла, пружины, сальники, топливные насосы, ТНВД в сборе, плунжерные пары, распылители, форсунки, насос форсунки, нагнетательные клапана, топливные рейки, корпуса, топливные трубки, ремкомплекты, электронные блоки и другие детали топливной аппаратуры, венец маховика, втулка направляющая клапана, втулка распредвала, гильза цилиндра, датчик частоты вращения коленвала, индикатор воздушного фильтра, клапан выпускной, кольцо поршневое, маховик в сборе, направляющая клапана выпускного, палец поршневой, поршень двигателя, турбины, турбокомпрессоры, подушки крепления двигателя, ремкомплекты ДВС, стартеры, генераторы, датчики, оптика. «Строй Ресурс»

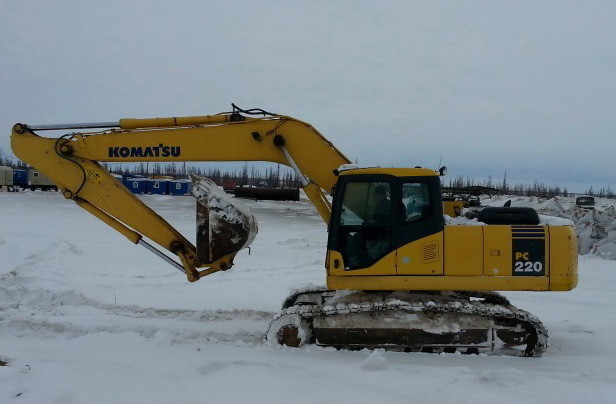

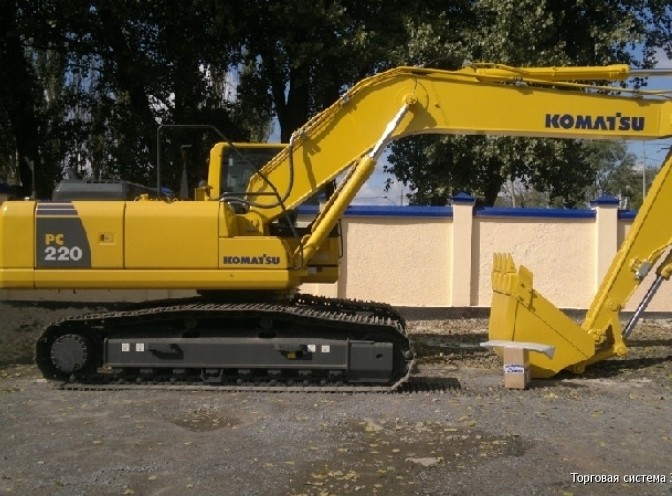

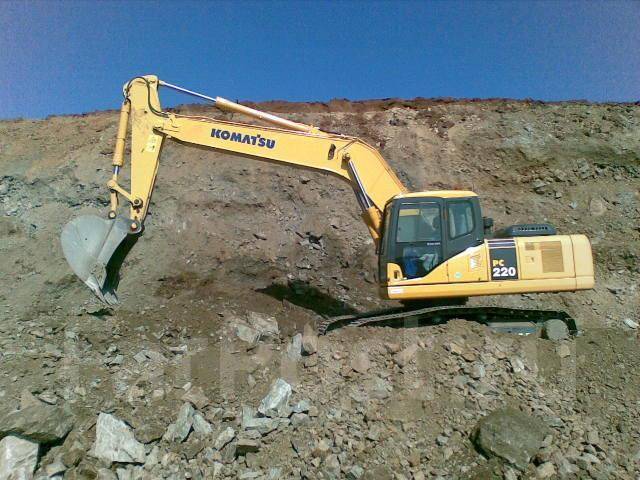

Фотография Комацу PC220-7


Гидравлика для гусеничного экскаватора Komatsu PC220-7 гидронасосы трансмиссии и рулевого управления, гидронасосы основные, гидроцилиндры подъема и перекоса отвала, гидроцилиндры  рукояти, гидроцилиндры стрелы, гидроцилиндры ковша, гидромоторы, гидрораспределители, клапана, основные поршневые насосы, гидромоторы хода, гидромоторы поворота, гидравлические клапаны, пилотные (шестеренчатые) насосы.

Параметры Komatsu PC220-7

Запчасти трансмиссии для гусеничного экскаватора Komatsu PC220-7 бортовой редуктор, зубчатые колеса, шестерни, валы, фрикционные диски карданы, тросы, шланги, втулки, пальцы, сайлент-блоки, футорки, шпильки, тормозные диски, тормозные барабаны, тормозные колодки, подшипники, крестовины, амортизаторы. ремкомплекты КПП, ГТР

Описание Комацу PC220-7


Ходовая (ходовка) для гидравлического экскаватора Комацу PC220-7 цепи, гусеницы, гусянка, гусеницы в сборе, траки с одним грунтозацепом, траки с двумя грунтозацепами, траки тремя грунтозацепами, передние ведущие колёса (ленивци), ведущие звездочки, группа сегментов, детали натяжного механизма,  катки, ролики верхние, катки нижние однобортные, ролики нижние двубортные, катки верхние, ролики поддерживающие.

Характеристика гусеничного экскаватора Komatsu PC220-7


Быстро изнашивающиеся запчасти

спецтехники Комацу PC220-7 коронки, коронки для скальных пород, адаптеры,  стопорные пальцы, накладки для ковшей экскаватора, пики для гидромолота, режущие кромки отвала, боковые кромки отвала, шарнирные подшипники отвала, втулки стрелы экскаватора, пальцы стрелы экскаватора, фильтры воздушные, фильтры масляные, фильтры топливные, фильтры гидравлические, фильтры трансмиссионные, всасывающие, а также фильтры противовеса и лебёдки, уплотнения, ремни, шланги, кольца, сальники, ремкомплекты гидроцилиндров, прокладки и их наборы, уплотнители из различных материалов, РВД, ремни вентилятора, генератора.

Экскаватор PC220-7 Двигатель гусеничного экскаватора Комацу PC220-7

Мощность на маховике

SAE

125/2200 кВт/об/мин

DIN

125/2200 кВт/об/мин

Эксплуатационные характеристики

Эксплуатационная масса (включает в себя массу смазочных материалов, охлажд. жидкости, полного топливн. бака, оператора (80 кг), массу доп. раб. оборуд.)

22840 кг

Скорость поворота платформы

11,7 об/мин

Макс. скорость передвижения

Hi 5,5, Mi 4,2, Lo 3,1 км/час

Вместимость ковша (SAE)

0,72 ~ 1,26 куб. м

Двигатель

Рабочий объем

5,88 л

Модель

KOMATSU SAA6D102E

Количество цилиндров — диаметр х ход поршня

6-102 х 120 мм

Емкость

Топливный бак

400 л

Гидробак

143 л

Производитель

Страна

Япония

Гидравлическая система

Макс. поток масла

439 л/мин

Макс. давление масла

контур передвижения и функция максимальной мощности — 380 кг/кв.см

Гидравлический насос

2 поршневых насоса переменной производительности

Гусеничная цепь

Ширина гусеничной цепи / давление на грунт

600/0,51 мм/кг/кв.см

Эксплуатационные характеристики машины

Стрела

5850 мм

Рукоять

3045 мм

Ковш (SAE)

1,0 куб. м

Аренда гусеничного экскаватора KOMATSU PC220-7 в Красногорске2013848

  • Масса — 22 900 кг
  • Мощность двигателя — 168 л.с.
  • Ковш — 1 м 3
  • Глубина копания — 5,9 м.
  • Верхний уровень ковша от грунта — 9,7 м.

Эксплуатационные и технические характеристики:

  • Высокая производительность при низком расходе топлива, которая достигается за счет мощного (168 л.с.) и экономичного двигателя. Кроме того, силовая установка отличается низкой токсичностью отработавших газов;
  • Уникальная гидросистема. Она оборудована двумя насосами и способствует плавному перемещению оборудования. За счет применения системы контроля HydrauMind удается избегать гидравлических потерь в ходе работы экскаватора;
  • Значительная глубина компания (до 10 метров) и увеличенная грузоподъемность;
  • Низкий уровень шума вне зависимости от выполняемых операций;
  • Повышенный комфорт рабочего места оператора. Для кабины характерен внушительный внутренний объем, удобное расположение систем управления и панели приборов. Также кабина отличается хорошей герметизацией, поэтому в ней не ощущаются шум и вибрации;
  • Современные системы безопасности. Так, имеется монитор самодиагностики, который отражает до 40 различных возможных неисправностей и следит за функционированием основных узлов и агрегатов;
  • Простота технического обслуживания, которая достигается за счет легкого доступа ко всему оборудованию.

Эксплуатационная масса

  • С башмаками 600 мм: 33840 кг;
  • С башмаками 700 мм: 23100 кг;
  • С башмаками 800 мм: 23360 кг;

Давление на грунт

  • С башмаками 600 мм: 50.0 кПа;
  • С башмаками 700 мм: 43.1 кПа;
  • С башмаками 800 мм: 38.2 кПа;

Двигатель экскаватора Komatsu PC220-7

  • Модель: KOMATSU SAA6D102E-2;
  • Тип: жидкостного охлаждения: 4-тактный, с прямым впрыском топлива;
  • Всасывание воздуха: турбонаддув с охлаждением;
  • Мощность на маховике: 170 л.с.;
  • Регулятор: всережимный: электронный;
  • Рабочий объем: 5.88 л;
  • Количество цилиндров: 6;
  • Диаметр цилиндра: 102 мм;
  • Ход поршня: 120 мм;

Емкости экскаватора Komatsu PC220-7

  • Топливный бак: 400 л;
  • Гидробак: 143 л;
  • Система охлаждения двигателя: 30. 9 л;
  • Система смазки двигателя: 24.0 л;
  • Картер бортового редуктора (с каждой стороны): 4.5 л;
  • Картер привода механизма поворота платформы: 6.6 л.

Гидравлическая система экскаватора Komatsu PC220-7

  • Тип: HydrauMind (гидромеханическая система новой усовершенствованной конструкции) – система с закрытым центром, оснащенная клапанами отслеживания нагрузки и компенсации давления;
  • Макс. поток масла: 439 л/мин;
  • Число выбираемых рабочих режимов: 3;
  • Гидравлический насос: аксиально-поршневой: переменного рабочего объема.

Гусеничная цепь экскаватора Komatsu PC220-7

  • Ширина гусеничной цепи: 600 / 700 мм;
  • Длина гусеничной ленты: 3460 / 3845 мм.

Рабочие пераметры экскаватора Komatsu PC220-7

  • Макс. высота копания: 9665 мм;
  • Макс. высота разгрузки ковша: 6715 мм;
  • Макс. глубина копания: 5825 мм;
  • Макс. глубина вертикальной стенки выемки: 4750 мм;
  • Макс. глубина выемки с горизонтальным плоским дном длиной 8 футов: 5585 мм;
  • Макс. радиус копания: 9270 мм;
  • Макс. радиус копания на уровне опорной поверхности: 9070 мм;
  • Мин. радиус поворота платформы: 3300 мм;
  • Усилие резания грунта ковшом при максимальной мощности (SAE): 17900 кгс;
  • Напорное усилие рукояти при максимальной мощности (SAE): 15800 кгс;
  • Усилие резания грунта ковшом при максимальной мощности (ISO): 20100 кгс;
  • Напорное усилие рукояти при максимальной мощности: 16400 кгс.

Ходовая часть экскаватора PC220-7

  • Центральная рама: крестообразная;
  • Рама гусеничной тележки: коробчатого сечения;
  • Тип гусениц: со смазанными и герметизированными пальцами;
  • Регулятор натяжения гусеницы: гидравлический;
  • Кол-во башмаков: 47 с каждой стороны;
  • Кол-во поддерживающих катков: 2 с каждой стороны;
  • Кол-во опорных катков: 8 с каждой стороны.

Система поворота экскаватора Komatsu PC220-7

  • Тип привода: гидростатический;
  • Редуктор поворота платформы: зубчатая передача;
  • Смазка поворотного круга: в смазочной ванне;
  • Рабочий тормоз: гидрозамок;
  • Блокировка поворота платформы: механический: дисковый тормоз;
  • Скорость поворота платформы: 11.7 об/мин.

Приводы и тормоза экскаватора Komatsu PC220-7

  • Рулевое управление: два рычага с педалями;
  • Тип привода: гидростатический;
  • Макс. тяговое усилие: 20570 кгс;
  • Способность преодолевать подъем: 70 %.

Максимальная скорость передвижения

  • Высокая скорость: 5.5 км/ч;
  • Низкая скорость: 3.1 км/ч;
  • Рабочий тормоз: гидрозамок;
  • Стояночный тормоз: механический, дисковый.

Ковши специального назначения для экскаватора Komatsu PC220-7

  • Трапециевидный ковш
    • Назначение: для отрывки траншей и выполнения дренажных работ;
    • Вместимость «с шапкой» по стандарту SAE: 0. 7 м3;
    • Вместимость «с шапкой» по стандарту CECE: 0.5 м3;
  • Ковш для зачистки траншей
    • Вместимость «с шапкой» по стандарту SAE: 0.8 м3;
    • Вместимость «с шапкой» по стандарту CECE: 0.7 м3;
    • Ширина: 1800 мм;
    • Ширина: 2200 мм;
  • Ковш с рыхлителем
    • Назначение: для разработки твердых и скальных пород;
    • Вместимость «с шапкой» по стандарту SAE: 0.62 м3;
    • Вместимость «с шапкой» по стандарту CECE: 0.56 м3;
    • Ширина: 990 мм
  • Ковш для формирования уклонов
    • Вместимость «с шапкой» по стандарту SAE: 0.4 м3;
    • Вместимость «с шапкой» по стандарту CECE: 0.35 м3;
    • Ширина: 2000 мм;

Габаритные размеры экскаватора Komatsu PC220-7

  • Длина рукояти: 2000 мм;
  • Габаритная длина: 9865 мм;
  • Длина по опорной поверхности: 6470 мм;
  • Габаритная высота (до верха стрелы): 3220 мм;
  • Габаритная ширина: 2980 мм;
  • Габаритная высота (до верха кабины): 3015 мм;
  • Дорожный просвет противовес: 1100 мм;
  • Дорожный просвет (минимальный): 440 мм;
  • Радиус поворота задней части платформы: 2940 мм;
  • Опорная длина гусеничной ленты: 3460 мм;
  • Габаритная длина гусеничной ленты: 3460 мм;
  • Колея гусеничной ленты: 2380 мм;
  • Ширина гусеничного хода: 2980 мм;
  • Ширина башмака: 600 мм;
  • Высота грунтозацепа: 26 мм;
  • Высота кабины машины: 2110 мм;
  • Ширина кабины машины: 2710 мм;
  • Расстояние от центра механизма поворота платформы до конца ее хвостовой части: 2905 мм.

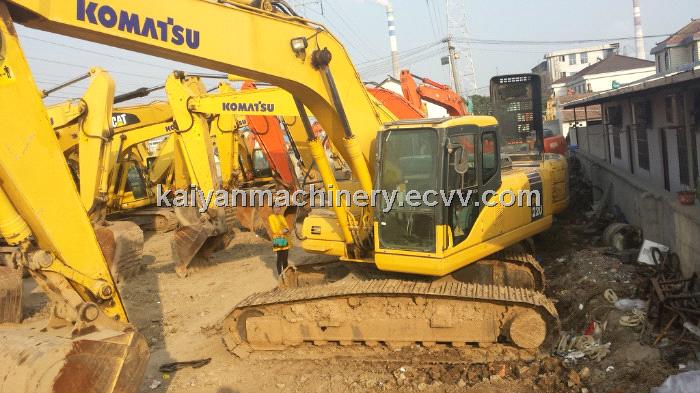

Используется хорошем состоянии 22 тонн гусеничный экскаватор Komatsu PC220-7 для строительства

Используется Komatsu PC220-7 гусеничный экскаватор
Согласно спецификации
Рабочий вес: 22T
Создание: 1.0m³ ковша

Размеры
Доставка ДЛИНУ БЛОКА УПРАВЛЕНИЯ
9865 мм

Ширина К НАРУЖНОЙ ЧАСТИ КОНТАКТЫ
2980 мм

Максимальная высота загрузки
6715 мм

Двигатель
Сделать
Komatsu

Оперативной
Рабочий вес
22840 кг







1)с
Вас из аэропорта
Забронировать отель для вас
Руководство пользователя вы можете посетить Шанхай




2)оплаты и доставки
В хорошем рабочем состоянии
Цена: Оборотного
Найдите в Шанхае, Китай
В комплекте: Насыпью или в контейнере
Обеспечивают в 1-7 дней после подтверждения Экскаватор

ПК220-7 ПК290-7 КОМАТСУ разделяет главный гидронасос 708-2Л-00112

оригинал Komatsu PC220-7 PC290-7 главный гидравлический насос 708-2L-00112, Komatsu Excavator оригинальный гидравлический насос

1. Информация о продукте

Часть №: 708-2L-00112
Mode No: Komatsu PC220-7 PC290-7 Excavator
Название частей: PC220-7 PC290-7 Гидравлический главный насос
MOQ: 1 шт.
: В наличии
Гарантия
1 год
Место отправления Япония
Порт: Гуанчжоу или в качестве запроса
Способы доставки: DHL / FedEx / TNT / UPS / Воздушные перевозки / Морские перевозки
Способы оплаты: Банк / Western Union

2.О доставке

1. Товары будут отправлены во все страны мира.

2. Убедитесь, что ваш адрес и контактная информация указаны правильно. Товары будут тщательно проверены перед отправкой. Как правило, товары будут отправлены в течение 2 рабочих дней после получения оплаты. Если возникнет какая-либо задержка из-за логистической компании и местных клиентов или обязанностей, мы немедленно сообщим вам через сообщение или по электронной почте, и ваше понимание будет высоко ценю!

3.Доставка, которую мы обычно используем, это EMS, DHL, FEDEX и UPS

3. Часто задаваемые вопросы

Q1. Как насчет времени доставки?
A: 2-3 дня для запасных частей, конкретное время доставки зависит от вашего заказа.

Q2. Каковы ваши условия оплаты?
T.T/Bank/Western Union, оплата 100% предоплата.

Q3. В какой области вы продаете запчасти для экскаваторов?
США, Бразилия, Великобритания, Россия, Ближний Восток, Южная Америка, Юго-Восточная Азия… Строительный рынок.

4. Преимущество нашей компании

1. Мы ориентируемся на предоставление высококачественных запчастей по конкурентоспособным ценам. Наши детали подвергаются строгим процедурам проверки, что позволяет нам гарантировать качество продукции.

2. У нас есть JCB 3CX/4CX и широкий спектр KOMATSU/CAT/HITACHI/VOLVO/ Hyundai/ Kobelco/ Cummins/ Perkins….. . изделия для экскаваторов. какое твое дело?? мы можем выслать вам соответствующий каталог

3. Мы поставили высококачественные компоненты и агрегаты CAT по разумной цене сотням клиентов.Мы располагаем широким ассортиментом новых, бывших в употреблении и восстановленных запасных частей для всех типов машин и оборудования CAT.


Метки товара:

Экскаватор ПК220-7 ПК290-7 КОМАТСУ разделяет главный гидронасос 708-2Л-00112 Изображения

Komatsu PC200-7, PC200LC-7, PC220-7, PC220LC-7, PC220-7, PC220LC-7 Excavator Shop Manual SEBM024314 — PDF скачать — HeyDownloads

Детали файла:

Komatsu PC200-7, PC200LC-7, PC220- 7, PC220LC-7 Excavator Shop Manual

Марки: Komatsu
Тип оборудования: Гидравлический Excavator
Руководства Тип: Магазин Магазин
Машина Модель: PC200-7, PC200LC-7, PC220-7, PC200LC-7, PC220-7, PC220LC-7
Серийный номер: 200001 и up, 60001 и Up
Книги Книга: SEBM024314
Язык: Русский
Страницы: 840
Формат файла: Портативный формат документа (PDF)

ОПИСАНИЕ:

Руководство по ремонту экскаваторов Komatsu PC200-7, PC200LC-7, PC220-7, PC220LC-7Состав руководства по ремонту:
Данное руководство по ремонту содержит необходимую техническую информацию об услугах, выполняемых в мастерской. Для простоты понимания руководство разделено на следующие разделы.
00. Алфавитный указатель и предисловие:
В этом разделе приводится список руководств по ремонту, оглавление, безопасность и основная информация.
01. Спецификация:
В этом разделе описаны технические характеристики машины.
10. Структура, функции и стандарты технического обслуживания:
В этом разделе объясняется структура, функции и стандартные значения технического обслуживания каждого компонента.В подразделе «Структура и функции» объясняется структура и функции каждого компонента. Он служит не только для понимания структуры, но также служит справочным материалом для устранения неполадок. В подразделе стандарта технического обслуживания разъясняются критерии и меры по разборке и обслуживанию.
20. Таблица стандартных значений:
В этом разделе объясняются стандартные значения для новой машины и критерии оценки для тестирования, регулировки и устранения неполадок. Эта таблица стандартных значений используется для проверки стандартных значений при тестировании и регулировке, а также для оценки деталей при поиске и устранении неисправностей.
30. Проверка и регулировка:
В этом разделе описаны измерительные приборы и методы измерения для проверки и регулировки, а также метод регулировки каждой детали. Стандартные значения и критерии оценки для тестирования и корректировки объясняются в разделе Тестирование и корректировка.
40. Поиск и устранение неисправностей:
В этом разделе объясняется, как обнаружить неисправные детали и как их отремонтировать. Устранение неполадок разделено по режимам отказа. «S-режим» устранения неполадок, связанных с двигателем, также может быть объяснен в томах «Шасси» и «Объем двигателя».В этом случае см. том «Шасси».
50. Разборка и сборка:
В этом разделе описаны специальные инструменты и процедуры по снятию, установке, разборке и сборке каждого компонента, а также меры предосторожности при их использовании. Кроме того, также поясняется момент затяжки, количество и вес материала покрытия, масла, смазки и охлаждающей жидкости, необходимых для работы.
90. Схемы и чертежи (объем шасси)/Ремонт и замена деталей (объем двигателя):

  • Объем шасси
    В этом разделе приведены схемы гидравлических и электрических цепей.
  • Объем двигателя
    В этом разделе объясняется метод воспроизведения, ремонта и замены деталей.

СОДЕРЖАНИЕ:

Komatsu PC200-7, PC200LC-7, PC220-7, PC220LC-7 Экскаватор Руководство по ремонту

 КРЫШКА............... ................................................. ................................................. .............. 1
СОДЕРЖАНИЕ ............................................................. .................................................................... ........ 2
01 ОБЩИЕ СВЕДЕНИЯ................................................... .............. ................................... ...................... 36
СПЕЦИФИКАЦИЯ ГАБАРИТНЫЕ ЧЕРТЕЖИ ...................................................... ................................................. 37
ПК200-7, ПК200LC-7................................................... ................................................. ............... 37
ПК220-7, ПК220ЛК-7.................................................. ................................................. ....... 39
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ................................................. ................................................. ................. 41
ПК200-7, ПК200LC-7................................................... ................................................. ............... 41
ПК220-7, ПК220LC-7........................................................ .................................................................... 43
ТАБЛИЦА ВЕСОВ ................................................................ ........... ...................................... ...................... 45
ПК200-7, ПК200LC-7................................................... ................................................. ............... 45
ПК220-7, ПК220LC-7........................................................ ................................................. ............... 47
ТОПЛИВО, ОХЛАЖДАЮЩИЕ И СМАЗОЧНЫЕ МАТЕРИАЛЫ............................................................................. ...................... 49
10 КОНСТРУКЦИЯ, ФУНКЦИОНИРОВАНИЕ И СТАНДАРТЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ .................................................. ................................................ 50
ДЕТАЛИ, СООТВЕТСТВУЮЩИЕ ДВИГАТЕЛЮ.................................................. ................................................. ............. 51
РАДИАТОР・МАСЛЯНЫЙ ОХЛАДИТЕЛЬ・ДООХЛАДИТЕЛЬ............................................ ................................................. ..... 52
СИЛОВАЯ ПЕРЕДАЧА.............. .................................... ................................................. ................... 53
ПОСЛЕДНЯЯ ПЕРЕДАЧА ................................................................ ................................................. ...................... 54
ПОВОРОТНОЕ ОБОРУДОВАНИЕ.................................................. ................................................. ................. 56
ПК200-7, ПК200LC-7................................................... ............................................................... 56
ПК220-7, ПК220LC-7........................................................ ................................................. ............... 58
КАЧЕСТВЕННЫЙ КРУГ ................................................................ ................................................. ...................... 60
ПК200-7, ПК200LC-7................................................... ................................................. ............... 60
ПК220-7, ПК220LC-7. ........................................................................ ................................ 61
РАМА ГУСЕНИЦ・ВОЗВРАТНАЯ ПРУЖИНА................................................... ................................................. .......... 62
ЛИДЕР ................................................................ ................................................. ............................. 64
НЕСУЩИЙ РОЛИК ................................................................ ................................................. .................. 66
ГУСЕНИЧНЫЙ РОЛИК ................................................................ ................................................. ...................... 67
ГУСЕНИЧНАЯ ОБУВЬ ................................................................ ................................................. ...................... 68
СХЕМА ГИДРООБОРУДОВАНИЯ.................................................... .......................................... ....... 72
ГИДРАВЛИЧЕСКИЙ БАК ................................................................ ....................................................... ............ 74
ГИДРАВЛИЧЕСКИЙ НАСОС................................................ ................................................. ................... 75
РЕГУЛИРУЮЩИЙ ВЕНТИЛЬ................................................ ................................................. ................... 96
ПК200-7, ПК200LC-7................................................... ................................................. ............... 96
ПК220-7, ПК220ЛК-7.................................................. ................................................. .......109
КЛАСС ................................................................ ................................................. .............................125
АВТОРЕДУЦИОННЫЙ КЛАПАН ............................................................ .................................... ............. ......128
ПОВОРОТНЫЙ МОТОР ................................................................ .............................................................................131
КЛАПАН ПРЕДОТВРАЩЕНИЯ ОБРАТНОГО ТОКА..................................................... ................................................. .........136
ЦЕНТРАЛЬНОЕ ШАРНИРНОЕ СОЕДИНЕНИЕ..................................................... ................................................. ..............138
ХОДОВОЙ МОТОР ................................................................ ................................................. ......................139
ХОДОВОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН......................................................................... ...................................148
РЕГУЛИРОВАНИЕ ХОДА В ПУТЕШЕСТВИИ ..................................................... ................................................. .150
УПРАВЛЕНИЕ КЛАПАНАМИ...................................... ............. ................................................. ...................152
РАБОЧЕЕ ОБОРУДОВАНИЕ・ПОВОРОТНЫЙ КЛАПАН PPC....................................... ................................................. ......153
ХОДОВОЙ КЛАПАН PPC....................................................... ................................................. .................157
ОБСЛУЖИВАНИЕ КЛАПАНА КПП.................................................. ................................................. ................166
СОЛЕНОИДНЫЙ КЛАПАН................................................ ................................................. ...................169
АККУМУЛЯТОР КПП.................................................. ..................................................... .............171
ВОЗВРАТНЫЙ МАСЛЯНЫЙ ФИЛЬТР ....................................... ................................................. ...............172
ГИДРАВЛИЧЕСКИЙ КЛАПАН ДЛЯ ПРЕДОТВРАЩЕНИЯ ДРЕЙСА СТРЕЛЫ........ ............................... ................................................173
ПОДЪЕМНЫЙ ОБРАТНЫЙ КЛАПАН ................................................................ ................................................. ................176
СЕЛЕКТОРНЫЙ КЛАПАН КОНТУРА НАВЕСНОГО УСТРОЙСТВА.................................................. .............................................177
ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР................................................ ................................................. ..............179
ПК200-7, ПК200LC-7................................................... ................................................. ...............179
ПК220-7, ПК220LC-7........................................................ ................................................. ..............181
РАБОЧЕЕ ОБОРУДОВАНИЕ................................................... ................................................. ...................183
КОНДИЦИОНЕР......................... ....................... ................................................. .................190
КОНТРОЛЬ ДВИГАТЕЛЯ................................................ ................................................. ...................191
ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ ........................................................................................ ...................197
МУЛЬТИМОНИТОРНАЯ СИСТЕМА....................................................... ................................................. .............221
7-СЕГМЕНТНАЯ СИСТЕМА МОНИТОРИНГА.................................................. ................................................. ...........241
СЕНСОР ............................................................ ................................................. .............................248
20 ПРОВЕРКА И НАСТРОЙКА.................................................. ................................................. ...... 251
ТАБЛИЦА СТАНДАРТНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ, СВЯЗАННЫХ С ДВИГАТЕЛЕМ. .................................................. ......................................252
ТАБЛИЦА СТАНДАРТНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ, СВЯЗАННЫХ С ШАССИ ...................................... .............................................254
ПРОВЕРКА И РЕГУЛИРОВКА................................................................. .................................................................269
ИНСТРУМЕНТЫ ДЛЯ ТЕСТИРОВАНИЯ, НАСТРОЙКИ И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ........................................... ...................................270
ПРОВЕРКА И РЕГУЛИРОВКА ОБОРОТОВ ДВИГАТЕЛЯ............................................... ................................................272
ИЗМЕРЕНИЕ ЦВЕТА ВЫХЛОПНЫХ ГАЗОВ ............................................ ................................................274
РЕГУЛИРОВКА ЗАЗОРА КЛАПАНОВ........................................................................ ......................... 275
ИЗМЕРЕНИЕ ДАВЛЕНИЯ СЖАТИЯ..................... .............................. .............................................277
ИЗМЕРЕНИЕ ДАВЛЕНИЯ ПРОДУВКИ............................................................ ................................................. 0,278
ПРОВЕРКА И РЕГУЛИРОВКА СИНХРОНИЗАЦИИ ВПРЫСКА ТОПЛИВА....................................... ................................279
ИЗМЕРЕНИЕ ДАВЛЕНИЯ МАСЛА В МОТОРЕ.................................................. .............................................281
РЕГУЛИРОВКА ДАТЧИКА ОБОРОТОВ ДВИГАТЕЛЯ............................................... ................................................282
ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ВОЗДУШНОГО КОМПРЕССОРА........................................ ............................ 282
ЭКСТРЕННОЕ УСТРАНЕНИЕ ОТ НЕИСПРАВНОСТИ В СИСТЕМЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.................................................. ..............................0,283
ИЗМЕРЕНИЕ ЗАЗОРА В ПОДШИПНИКАХ ПОВОРОТНОГО ПОВОРОТА............................ ....................... ................................284
ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ БОЛОТОК ГУСЕНИЦ..................................................... ......................................285
ПРОВЕРКА И РЕГУЛИРОВКА ДАВЛЕНИЯ ГИДРАВЛИЧЕСКОГО МАСЛА В ГИДРАВЛИЧЕСКОМ КОНТУРЕ РАБОЧЕЕ ОБОРУДОВАНИЕ, ПОВОРОТА И ПЕРЕДВИЖЕНИЯ ................................................................................................................ 286
ПРОВЕРКА И РЕГУЛИРОВКА ДАВЛЕНИЯ МАСЛА В КОНТУРЕ УПРАВЛЕНИЯ......................................................................290
ПРОВЕРКА И РЕГУЛИРОВКА ДАВЛЕНИЯ МАСЛА В КОНТУРЕ УПРАВЛЕНИЯ ПК НАСОСА................................................ ......................291
ПРОВЕРКА И РЕГУЛИРОВКА ДАВЛЕНИЯ МАСЛА В КОНТУРЕ УПРАВЛЕНИЯ НАСОСА LS............................................ ......................294
ИЗМЕРЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА....................................... ......................................299
ИЗМЕРЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ КЛАПАНА КПП. ................................................. ...................................302
РЕГУЛИРОВКА РАБОЧЕГО ОБОРУДОВАНИЯ И ПОВОРОТНОГО КЛАПАНА КПП.................................................. ......................................303
ОСМОТР МЕСТОПОЛОЖЕНИЙ ГИДРАВЛИЧЕСКОГО ДВИГАТЕЛЯ РАБОЧЕГО ОБОРУДОВАНИЯ................................................... ......................... 304
СБРОС ОСТАТОЧНОГО ДАВЛЕНИЯ В ГИДРАВЛИЧЕСКОМ КОНТУРЕ......................................... ................................305
ИЗМЕРЕНИЕ КОЛИЧЕСТВА УТЕЧКИ МАСЛА.................................................. ......................................306
ВЫПУСК ВОЗДУХА ИЗ РАЗЛИЧНЫХ ЧАСТЕЙ.......................................... ................................................. ..308
ПРОЦЕДУРЫ ПРОВЕРКИ ДИОДА ............................................................ ................................................310
СПЕЦИАЛЬНАЯ ФУНКЦИЯ МУЛЬТИМОНИТОРНОЙ ПАНЕЛИ................................. .......... ............................................311
СПЕЦИАЛЬНЫЕ ФУНКЦИИ 7-СЕГМЕНТНОЙ ПАНЕЛИ МОНИТОРА................................................... ......................................336
ПОДГОТОВКА К УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ................................................... ................................353
ИСПРАВЛЕНИЕ ПРОБЛЕМ................................................. ................................................. ................363
ЧТО НЕОБХОДИМО ПОМНИТЬ ПРИ УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ.................................................................................... ..364
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ....................................... ................................................365
ЧТО НЕОБХОДИМО ПОМНИТЬ ПРИ ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ................................................... ...................................366
ПРОВЕРКА ПЕРЕД УСТРАНЕНИЕМ НЕИСПРАВНОСТЕЙ .................. .............................. ................................................374
КЛАССИФИКАЦИЯ И ДЕЙСТВИЯ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ.................................................. ................................375
СХЕМА РАСПОЛОЖЕНИЯ РАЗЪЕМА И СХЕМА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПО СИСТЕМАМ...................................... ......................379
ТАБЛИЦА СОЕДИНЕНИЙ ДЛЯ НОМЕРОВ КОНТАКТОВ РАЗЪЕМА............................... ...................................417
Т-ОБРАЗНАЯ КОРОБКА И Т-ОБРАЗНЫЙ ПЕРЕХОДНИК СТОЛ................................... ..............................................454
ПЕРЕД УСТРАНЕНИЕМ НЕИСПРАВНОСТЕЙ ДЛЯ ОТОБРАЖАЕМОГО КОДА.................................................. .................................457
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПРИ ОБНАРУЖЕНИИ СЛУЖЕБНОГО КОДА «ЭЛЕКТРИЧЕСКАЯ СИСТЕМА» И КОДА НЕИСПРАВНОСТИ «МЕХАНИЧЕСКАЯ СИСТЕМА» .................................. 464
ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В ТАБЛИЦЕ ПОИСКА НЕИСПРАВНОСТЕЙ................ ....................... ................................466
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E101] (НЕИСПРАВНЫЕ ДАННЫЕ В ИСТОРИИ ОШИБОК) ................................ ..............468
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E112] (КОРОТКОЕ ЗАМЫКАНИЕ В НОРМАЛЬНОЙ СИСТЕМЕ ВРАЩЕНИЯ ЭЛЕКТРОПРИВОДА СТЕКЛООЧИСТИТЕЛЯ).....470
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E113] (КОРОТКОЕ ЗАМЫКАНИЕ В СИСТЕМЕ ОБРАТНОГО ВРАЩЕНИЯ ЭЛЕКТРОПРИВОДА СТЕКЛООЧИСТИТЕЛЯ)...472
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E114] (КОРОТКОЕ ЗАМЫКАНИЕ В СИСТЕМЕ ПРИВОДА ОМЫВАТЕЛЯ СТЕКЛА)............................ 0,474
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E115] (НЕПРАВИЛЬНОЕ ДВИЖЕНИЕ СТЕКЛООЧИСТИТЕЛЕЙ ВЕТРОВОГО СТЕКЛА)............................................. ...........478
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E116] (НЕИСПРАВНОСТЬ ПРИ ВТЯГИВАНИИ СТЕКЛООЧИСТИТЕЛЯ).......................................480
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E201] (КОРОТКОЕ ЗАМЫКАНИЕ В ЭЛЕКТРОМАГНИТНОМ БЛОКИРОВКЕ ХОДА) . ................................. 482
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E203] (КОРОТКОЕ ЗАМЫКАНИЕ В ЭЛЕКТРОМАГНИТНОМ СОЛЕНОИДЕ СТОЯНОЧНОГО ТОРМОЗА ПОВОРОТА) .................................. 486
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E204] (КОРОТКОЕ ЗАМЫКАНИЕ В ОБЪЕДИНЕННОМ/РАЗДЕЛИТЕЛЬНОМ СОЛЕНОИДЕ)............................ ....490
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E205] (КОРОТКОЕ ЗАМЫКАНИЕ В 2-СТУПЕНЧАТОМ РАЗГРУЗОЧНОМ СОЛЕНОИДЕ)....................................494
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E206] (КОРОТКОЕ ЗАМЫКАНИЕ В ЭЛЕКТРОМАГНИТНОМ СОЛЕНОИДЕ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ) .................. 498
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E211] (РАЗЪЕДИНЕНИЕ В ЭЛЕКТРОМАГНИТНОМ БЛОКИРОВКЕ ХОДА) ................................502
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E213] (ОТКЛЮЧЕНИЕ СОЛЕНОИДА СТОЯНОЧНОГО ТОРМОЗА ПОВОРОТА) .................................. 506
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E214] (ОТКЛЮЧЕНИЕ СОЛЕНОИДА СЛИЯНИЯ/РАЗДЕЛЕНИЯ)............. ..........................510
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E215] (ОТКЛЮЧЕНИЕ В 2-СТУПЕНЧАТОМ ЭЛЕКТРОМАГНИТНОМ РАЗГРУЗОЧНОМ СОЛЕНОИДЕ).............................. ......514
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E216] (ОТКЛЮЧЕНИЕ В ЭЛЕКТРОМАГНИТНОМ СОЛЕНОИДЕ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ ХОДА) ................................518
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E217] (НЕИСПРАВНОСТЬ ПРИ ВВОДЕ КОДА МОДЕЛИ)..................................... ......522
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E218] (ОТКЛЮЧЕНИЕ СИГНАЛА S-NET).................................................526
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E222] (КОРОТКОЕ ЗАМЫКАНИЕ В СОЛЕНОИДЕ LS-EPC)............................ ............528
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E223] (ОТКЛЮЧЕНИЕ В ЭЛЕКТРОМАГНИТНОЙ СИСТЕМЕ LS-EPC) ............................ .......529
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E224] (НЕИСПРАВНОСТЬ В ДАТЧИКЕ ДАВЛЕНИЯ НАСОСА F) ............................ ........530
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E225] (НЕИСПРАВНОСТЬ ДАТЧИКА ДАВЛЕНИЯ НАСОСА R). .............................................532
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E226] (НЕИСПРАВНОСТЬ В ИСТОЧНИКЕ ПИТАНИЯ ДАТЧИКА ДАВЛЕНИЯ) ............................ ..534
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E227] (НЕИСПРАВНОСТЬ ДАТЧИКА ОБОРОТОВ ДВИГАТЕЛЯ)................................... .......536
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E228] (КОРОТКОЕ ЗАМЫКАНИЕ В РЕЛЕ ОБРАТНОГО КОММУТИРОВАНИЯ ПРИНАДЛЕЖНОСТЕЙ).....................................537
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E232] (КОРОТКОЕ ЗАМЫКАНИЕ В СОЛЕНОИДЕ PC-EPC).......................................538
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E233] (ОТКЛЮЧЕНИЕ В ЭЛЕКТРОМАГНИТНОЙ СИСТЕМЕ PC-EPC) ............................ .......540
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E238] (РАЗЪЕДИНЕНИЕ В РЕЛЕ ВОЗВРАТНОГО КОММУТИРОВАНИЯ НАВЕСНОГО УСТРОЙСТВА) .................. 542
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E245] (КОРОТКОЕ ЗАМЫКАНИЕ В РЕГУЛИРОВКЕ РАСХОДА МАСЛА НАВЕСНОГО УСТРОЙСТВА EPC) 544
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E246] (ОТКЛЮЧЕНИЕ В РЕГУЛИРОВКЕ РАСХОДА МАСЛА НАВЕСНОГО УСТРОЙСТВА EPC) (ТОЛЬКО МУЛЬТИМОНИТОР). ...545
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E256] (НЕПРАВИЛЬНЫЕ ДАННЫЕ ЭНЕРГОНОМЕТРИРУЮЩЕЙ ПАМЯТИ) .................................. ..........546
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E306] (НЕИСПРАВНОСТЬ В ПОТЕНЦИОМЕТРЕ РЕГУЛЯТОРА) ............................... ......547
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E308] (НЕИСПРАВНОСТЬ В FULE DIAL)................................. ...................549
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E315] (КОРОТКОЕ ЗАМЫКАНИЕ В РЕЛЕ АККУМУЛЯТОРНОЙ БАТАРЕИ)..............................................551
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E316] (ОТКЛЮЧЕНИЕ В ДВИГАТЕЛЕ РЕГУЛЯТОРА) ............................ ...................553
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E317] (ОТКЛЮЧЕНИЕ ДВИГАТЕЛЯ РЕГУЛЯТОРА, ФАЗЫ A И B)............................ ..554
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E318] (КОРОТКОЕ ЗАМЫКАНИЕ В ДВИГАТЕЛЕ РЕГУЛЯТОРА, ФАЗЫ A И PRASE B)........................ 556
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E501] (ФУНКЦИЯ "ВЫБОР МОДЕЛИ" ЕЩЕ НЕ ПРЕДОСТАВЛЕНА). ...................................558
СЕРВИСНЫЙ КОД В ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ [E502] (ОШИБКА СИГНАЛА ВЫБОРА МОДЕЛИ) ............................ ...............559
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [A000N1] (ВРАЩЕНИЕ ДВИГАТЕЛЯ НА ВЫСОКИХ ХОЛОСТЯХ ОБОРОТАХ) ............................ .......560
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [A000N2] (ВРАЩЕНИЕ ДВИГАТЕЛЯ НА МАЛЫХ ХОЛОСТЯХ ОБОРОТАХ) ............................ ........560
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [AA10NX] (ЗАБИРАНИЕ ВОЗДУХООЧИСТИТЕЛЯ).................................................. ......561
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [ABBOKE] (НЕСОВЕРШЕННО ПОНИЖЕННОЕ НАПРЯЖЕНИЕ ЗАРЯДА).................................. ......562
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [B@BAZG] (АВАРИЙНО ПОНИЖЕННОЕ ДАВЛЕНИЕ МАСЛА В МОТОРЕ) ............................ ......565
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [B@BAZK] (АВАРИЙНО ПОНИЖЕННЫЙ УРОВЕНЬ МАСЛА В МОТОРЕ) ............................ ......566
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [B@BCNS] (ПЕРЕГРЕВ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ). ................................................. 567
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [B@BCZK] (НЕСОВЕРШЕННО ПОНИЖЕННЫЙ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В РАДИАТОРЕ)............................ ...568
КОД НЕИСПРАВНОСТИ В МЕХАНИЧЕСКОЙ СИСТЕМЕ [B@HANS] (ПЕРЕГРЕВ ГИДРАВЛИЧЕСКОГО МАСЛА)..................................... .................569
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ (РЕЖИМ E)......................................... ................................................570
ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В ТАБЛИЦЕ ПОИСКА НЕИСПРАВНОСТЕЙ.................................................. ......................... 571
ПЕРЕД ПРОВЕДЕНИЕМ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ В РЕЖИМЕ E......................................... ................................572
E-1 ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ (ДВИГАТЕЛЬ НЕ ВРАЩАЕТСЯ)...................................... ...................................573
E-2 ДВИГАТЕЛЬ ОСТАНАВЛИВАЕТСЯ ВО ВРЕМЯ РАБОТЫ........................................... ....... .............................................577
E-3 НЕПРАВИЛЬНАЯ ОБОРОТА ДВИГАТЕЛЯ ИЛИ ЕСТЬ РЫЧАГ.................................................. ......................578
E-4 ДВИГАТЕЛЬ НЕ ОСТАНАВЛИВАЕТСЯ........................................................ ................................................. .....581
E-5 АВТОЗАМЕДЛЕНИЕ НЕ РАБОТАЕТ.................................................. ..............................................584
E-6 НЕ РАБОТАЕТ УСТРОЙСТВО АВТОМАТИЧЕСКОГО ПРОГРЕВАНИЯ ДВИГАТЕЛЯ....................................... ................................................585
E-7 ПОДОГРЕВАТЕЛЬ НЕ РАБОТАЕТ.................................................. ................................................586
E-8 ВСЕ РАБОЧЕЕ ОБОРУДОВАНИЕ, ПОВОРОТ И ПЕРЕДВИЖЕНИЕ НЕ ДВИГАЮТСЯ....................................... ................................588
E-9 НЕ РАБОТАЕТ ФУНКЦИЯ ПОВЫШЕНИЯ МОЩНОСТИ ОДНИМ КАСАНИЕМ ............................................. ......... ................................590
E-10 ВООБЩЕ НЕТ ДИСПЛЕЯ НА ПАНЕЛИ МОНИТОРА ........................................ ......................................591
E-11 ОТСУТСТВУЕТ ЧАСТЬ ДИСПЛЕЯ НА ПАНЕЛИ МОНИТОРА.................................................. ......................592
R-12 НА ПАНЕЛИ МОНИТОРА ОТОБРАЖАЕТСЯ СОДЕРЖИМОЕ, ​​НЕ ОТНОСЯЩЕЕСЯ К МОДЕЛИ...................................... ......................592
E-13 КРАСНАЯ ЛАМПА КОНТРОЛЯ УРОВНЯ ТОПЛИВА ЗАГОРАЕТСЯ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ................................................... ......................593
E-14 ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ПОКАЗЫВАЕТ НЕПРАВИЛЬНО..................................... ...................594
E-15 ДАТЧИК ТЕМПЕРАТУРЫ ГИДРАВЛИЧЕСКОГО МАСЛА ПОКАЗЫВАЕТ НЕПРАВИЛЬНО.................................................. ........595
E-16 ТОПЛИВНЫЙ ДАТЧИК ПОКАЗЫВАЕТ НЕПРАВИЛЬНО.................................................. ..................................... .596
E-17 МОНИТОР БЛОКИРОВКИ ПОВОРОТА ОТОБРАЖАЕТ НЕПРАВИЛЬНО.................................. ................................597
E-18 ПРИ НАЖАТИИ ПЕРЕКЛЮЧАТЕЛЯ МОНИТОРА ДИСПЛЕЙ НЕ ПОЯВЛЯЕТСЯ..................................... .............................599
E-19 ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА НЕ РАБОТАЕТ.................................................. ......................................600
E-20 ТРЕВОЖНЫЙ ЗУММЕР НЕВОЗМОЖНО ОТМЕНИТЬ.................................................. ................................................602
E-21 НЕПРАВИЛЬНО ОТОБРАЖАЕТСЯ В ФУНКЦИИ МОНИТОРИНГА СООБЩЕНИЕ «СТРЕЛА ПОДЪЕМ» ................................................ ......................603
E-22 "НИЖНЯЯ СТРЕЛА" НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ МОНИТОРИНГА...................................... ......................604
E-23 НЕПРАВИЛЬНО ОТОБРАЖАЕТСЯ В ФУНКЦИИ МОНИТОРИНГА "РУКА КОПАНИЯ".................................................. ......605
E-24 "СБРОС РУКИ" НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ МОНИТОРИНГА. ..................................... ......................606
E-25 "КОПАНИЕ КОВША" НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ МОНИТОРИНГА.................................................. ...................607
E-26 "СБРОС КОВША" НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ МОНИТОРИНГА.................................................. ...................608
E-27 "SWING" НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ МОНИТОРА.................................................. ............609
E-28 "ПУТЕШЕСТВИЕ" НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ МОНИТОРА ...................................................... ................................611
E-29 «ДИФФЕРЕНЦИАЛЬНОЕ ДАВЛЕНИЕ ХОДА» НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ КОНТРОЛЯ................................... .....613
E-30 "СЛУЖБА" НЕ ОТОБРАЖАЕТСЯ ПРАВИЛЬНО В ФУНКЦИИ МОНИТОРИНГА...................................... ................................615
E-31 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СИСТЕМЫ КОНДИЦИОНЕРА ВОЗДУХА....................................... ........... ................................617
E-32 СИГНАЛ ДВИЖЕНИЯ НЕ ЗВУЧИТ.................................................. ................................................629
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ГИДРАВЛИЧЕСКОЙ И МЕХАНИЧЕСКОЙ СИСТЕМЫ (H-РЕЖИМ)...................................... ............................ 630
СХЕМА СИСТЕМ ДЛЯ ГИДРАВЛИЧЕСКИХ И МЕХАНИЧЕСКИХ СИСТЕМ................................................... ................................631
ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В ТАБЛИЦЕ ПОИСКА НЕИСПРАВНОСТЕЙ.................................................. .............................633
H-1 ВСЕМ РАБОЧЕМУ ОБОРУДОВАНИЮ НЕДОСТАТОЧНА МОЩНОСТЬ, ИЛИ СКОРОСТЬ ПЕРЕДВИЖЕНИЯ И ПОВОРОТА НИЗКАЯ................................... ...................634
H-2 ОБОРОТЫ ДВИГАТЕЛЯ РЕЗКО СПАДАЮТ ИЛИ ДВИГАТЕЛЬ ГЛОХАЕТ....................................... ...................................635
H-3 ОТСУТСТВИЕ РАБОЧЕМУ ОБОРУДОВАНИЮ, ПЕРЕДВИЖЕНИЮ ИЛИ ПОВОРОТНОМУ ДВИЖЕНИЮ ........... ............................ ......................................636
H-4 ВОКРУГ ГИДРАВЛИЧЕСКОГО НАСОСА СЛЫШЕН НЕНОРМАЛЬНЫЙ ШУМ.................................................. .................636
H-5 АВТОЗАМЕДЛЕНИЕ НЕ РАБОТАЕТ.................................................. ..............................................637
H-6 РЕЖИМ ТОЧНОГО УПРАВЛЕНИЯ НЕ ФУНКЦИОНИРОВАН....................................... ......................................637
H-7 СТРЕЛА ДВИГАЕТСЯ МЕДЛЕННО ИЛИ НЕДОСТАЕТ МОЩНОСТИ......................................... .............................................638
РЫЧАГ H-8 ДВИГАЕТСЯ МЕДЛЕННО ИЛИ НЕДОСТАЕТ МОЩНОСТИ.................................................. ......................................639
H-9 КОВШ ДВИЖЕТСЯ МЕДЛЕННО ИЛИ НЕДОСТАТОЧНО МОЩНОСТЬ....................................... ......................................640
H-10 РАБОЧЕЕ ОБОРУДОВАНИЕ НЕ ПЕРЕМЕЩАЕТСЯ ПРИ ЕДИНОМ ОПЕРАЦИОННОМ РАБОТЕ....................................... .. ...........................640
H-11 У РАБОЧЕГО ОБОРУДОВАНИЯ СЛИШКОМ БЫСТРЫЙ ГИДРАВЛИЧЕСКИЙ ДРЕЙФ......................................... ................................641
РАБОЧЕЕ ОБОРУДОВАНИЕ H-12 ИМЕЕТ БОЛЬШОЕ ВРЕМЯ.................................................. ................................642
H-13 ДРУГОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ ПРИ РАЗГРУЗКЕ ОДИНОЧНОГО КОНТУРА ДВИЖЕТСЯ ..................................... ......................642
H-14 МОЩНОСТЬ В ОДНО КАСАНИЕ МАКС. ПЕРЕКЛЮЧАТЕЛЬ НЕ РАБОТАЕТ..................................................... .............................642
H-15 ПРИ СОВМЕСТНОМ РАБОТЕ, РАБОЧЕЕ ОБОРУДОВАНИЕ С БОЛЬШОЙ НАГРУЗКОЙ ДВИЖЕТСЯ МЕДЛЕННО...................................... ...............643
H-16 ВО ВРЕМЯ ПОВОРОТА + ПОДЪЕМ СТРЕЛЫ, СТРЕЛА ДВИГАЕТСЯ МЕДЛЕННО.................................................. ................643
H-17 В ПОВОРОТЕ + ХОД, СКОРОСТЬ ХОДА РЕЗКО СНИЖАЕТСЯ....................................... .............................. ..643
H-18 МАШИНА ЗАНИМАЕТСЯ ПРИ ДВИЖЕНИИ................................................... ................................................644
H-19 МАШИНА ДВИГАЕТСЯ МЕДЛЕННО..................................... ................................................. 0,645
МАШИНОЙ H-20 НЕ УДОБНО УПРАВЛЯТЬ ИЛИ НЕДОСТАЕТ МОЩНОСТЬ.................................................. ...................646
H-21 СКОРОСТЬ ДВИЖЕНИЯ НЕ ИЗМЕНЯЕТСЯ ИЛИ СЛИШКОМ МЕДЛЕННАЯ ИЛИ БЫСТРАЯ................................ .............................647
БАШМАКИ ГУСЕНИЦ H-22 НЕ ПРОВОРАЧИВАЮТСЯ (ТОЛЬКО С ОДНОЙ СТОРОНЫ)....................... ......................................648
H-23 МАШИНА НЕ КАЧАЕТСЯ.......................................... ................................................. ..649
H-24 ПЛОХОЕ УСКОРЕНИЕ ПОВОРОТА ИЛИ МАЛАЯ СКОРОСТЬ ПОВОРОТА.................................................. ................650
H-25 ЧРЕЗМЕРНЫЙ ПЕРЕХОД ПРИ ОСТАНОВКЕ ПОВОРОТА................................ .................. ......................................651
H-26 ПРОИСХОДИТ СИЛЬНЫЙ УДАР ПРИ ОСТАНОВКЕ КАЧЕСТВА......................................... ......................................652
H-27 СИЛЬНЫЙ НЕНОРМАЛЬНЫЙ ШУМ, ВОЗНИКАЮЩИЙ ПРИ ОСТАНОВКЕ КАЧЕСТВА...................................... ......................... 652
H-28 SWING ЕСТЕСТВЕННЫЙ ДРЕЙФ СЛИШКОМ БОЛЬШОЙ.................................................. ......................................653
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЯ (S-РЕЖИМ)....................................... ................................................. 654
МЕТОД ИСПОЛЬЗОВАНИЯ ТАБЛИЦ ПОИСКА НЕИСПРАВНОСТЕЙ....................................... ......................................655
S-1 ПРОИЗВОДИТЕЛЬНОСТЬ ЗАПУСКА ПЛОХАЯ (ЗАПУСК ВСЕГДА ТРЕБУЕТ ВРЕМЕНИ) ...................................... ................................659
S-2 ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ.................................................. ......................... ....................661
(1) ДВИГАТЕЛЬ НЕ ВРАЩАЕТСЯ.......................................... ................................................. 0,661
(2) ДВИГАТЕЛЬ ВРАЩАЕТСЯ, НО ДЫМ НЕ ВЫХОДИТ (ТОПЛИВО НЕ ВПРЫСКАЕТСЯ) ............................. ..........662
(3) ВЫХЛОПНЫЕ ДЫМЫ ВЫХОДЯТ, НО ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ (ПРОИСХОДИТ ВПРЫСК ТОПЛИВА) ......................... ......663
ДВИГАТЕЛЬ S-3 НЕ ПЛАВНО РАСПРОСТРАНЯЕТСЯ (ПЛОХОЕ СЛЕДУЮЩЕЕ).................................................. ...............664
S-4 ENGIEN ОСТАНАВЛИВАЕТСЯ ВО ВРЕМЯ РАБОТЫ .................................................. ......................................665
ДВИГАТЕЛЬ S-5 НЕ ВРАЩАЕТСЯ ПЛАВНО(ОХОТА)....................................... ......................................666
S-6 ДВИГАТЕЛЮ НЕДОСТАЕТ МОЩНОСТЬ (ИЛИ НЕДОСТАТОЧНАЯ МОЩНОСТЬ)....................... ......................................667
S-7 ВЫТЯЖНОЙ ДЫМ ЧЕРНЫЙ (НЕПОЛНОЕ СГОРАНИЕ).................................................. .... ..................668
S-8 ЧРЕЗМЕРНЫЙ РАСХОД МАСЛА (ИЛИ ВЫТЯЖНОЙ ДЫМ ГОЛУБОЙ) ...................................... .............................669
МАСЛО S-9 БЫСТРО ЗАГРЯЗНЯЕТСЯ................................................... ......................................670
S-10 ЧРЕЗМЕРНЫЙ РАСХОД ТОПЛИВА .................................................. ................................................671
S-11 МАСЛО ПОПАЛО В ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ, ИЛИ ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ БРОСАЕТСЯ ОБРАТНО, ИЛИ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СНИЖАЕТСЯ...............................................672
S-12 ЗАГОРАЕТСЯ КОНТРОЛЬ ДАВЛЕНИЯ МАСЛА (ПАДЕНИЕ ДАВЛЕНИЯ МАСЛА)................................. ............................ 673
S-13 ПОВЫШЕНИЕ УРОВНЯ МАСЛА (ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ТОПЛИВО В МАСЛЕ)....................... ......................................674
S-14 ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СТАНОВИТСЯ СЛИШКОМ ВЫСОКОЙ (ПЕРЕГРЕВ)....................................... ............................ 675
S-15 ПРОИЗВОДИТСЯ НЕНОРМАЛЬНЫЙ ШУМ. ............................................................. ................................676
S-16 ЧРЕЗМЕРНАЯ ВИБРАЦИЯ.......................................... ................................................. 0,677
30 РАЗБОРКА И СБОРКА................................................................... ................................................. ...........678
КАК ПРОЧИТАТЬ ЭТО РУКОВОДСТВО................................................... ................................................. ............680
ПЕРЕЧЕНЬ МАТЕРИАЛОВ ПОКРЫТИЯ.................................................. ................................................. .......682
ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ................................................... ................................................. ................685
ЭСКИЗЫ СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ....................................... ................................................. ......689
СНЯТИЕ И УСТАНОВКА СТАРТЕРА В СБОРЕ............ ....................................... .......................................693
УДАЛЕНИЕ................................................. ................................................. ......................693
УСТАНОВКА................................................. ................................................. ...............693
СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО НАСОСА ВД В СБОРЕ................................................... ................................694
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ...................................................................................... .............................694
УДАЛЕНИЕ................................................. ................................................. ......................694
УСТАНОВКА................................................. ................................................. ...............696
СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО САЛЬНИКА ДВИГАТЕЛЯ................................................... .......... ............................698
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.................................................. ................................................. ............698
УДАЛЕНИЕ................................................. ................................................. ......................698
УСТАНОВКА................................................. ................................................. ...............698
СНЯТИЕ И УСТАНОВКА ЗАДНЕГО САЛЬНИКА ДВИГАТЕЛЯ................................................... ............................................700
УДАЛЕНИЕ................................................. ................................................. ....................700
УСТАНОВКА................................................. ................................................. ...............701
СНЯТИЕ И УСТАНОВКА ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ................................................... ......................................702
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ. ...................................................................................... ......................... 702
УДАЛЕНИЕ................................................. ................................................. ......................702
УСТАНОВКА................................................. ................................................. ...............705
СНЯТИЕ И УСТАНОВКА РАДИАТОРА В СБОРЕ................................................... .............................................708
УДАЛЕНИЕ.................................................. ................................................. ...................708
УСТАНОВКА................................................. ................................................. ...............709
СНЯТИЕ И УСТАНОВКА РАДИАТОРА ГИДРАВЛИЧЕСКОГО МАСЛА В СБОРЕ................................................... ................................710
УДАЛЕНИЕ................................................. .............. ........................................................710
УСТАНОВКА................................................. ................................................. ...............711
СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ И ГИДРАВЛИЧЕСКОГО НАСОСА В СБОРЕ................................................... ......................... 712
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............712
УДАЛЕНИЕ....................................................................................... ................................712
УСТАНОВКА................................................. ................................................. ...............716
СНЯТИЕ И УСТАНОВКА ГЛАВНОЙ ПЕРЕДАЧИ В СБОРЕ................................................... ......................................718
УДАЛЕНИЕ................................................. ................................................. ................. .....718
УСТАНОВКА.................................................. ................................................. .............718
РАЗБОРКА И СБОРКА ГЛАВНОЙ ПЕРЕДАЧИ В СБОРЕ................................................... ......................................719
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............719
РАЗБОРКА................................................................... .............................................................................719
СБОРКА................................................. ................................................. ...................721
СНЯТИЕ И УСТАНОВКА ПОВОРОТНОГО ДВИГАТЕЛЯ И МЕХАНИЗМА ПОВОРОТА В СБОРЕ................................... ......................726
УДАЛЕНИЕ................................................. ................................................. ......................726
УСТАНОВКА.................... ................................................................... .............................726
РАЗБОРКА И СБОРКА ПОВОРОТНОГО ДВИГАТЕЛЯ И МЕХАНИЗМА ПОВОРОТА В СБОРЕ................................................... ......................728
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............728
РАЗБОРКА................................................................... ................................................. ................728
СБОРКА.................................................. ................................................. .................730
РАЗБОРКА И СБОРКА ПОВОРОТНОГО ДВИГАТЕЛЯ И МЕХАНИЗМА ПОВОРОТА В СБОРЕ................................................... ......................735
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............735
РАЗБОРКА..................................... .............................. ......................................................................735
СБОРКА................................................. ................................................. ...................737
РАЗБОРКА И СБОРКА ПОДДЕРЖИВАЮЩЕГО РОЛИКА В СБОРЕ................................................... ......................................749
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............749
СБОРКА....................................................................................... ................................749
РАЗБОРКА И СБОРКА ОПОРНОГО РОЛИКА В СБОРЕ................................................... ......................................750
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............750
СБОРКА................................................. ............... .................................. ...................750
РАЗБОРКА И СБОРКА НАКЛАДНОГО УЗЛА.................................................. ......................................751
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............751
РАЗБОРКА................................................................... ................................................. ................751
СБОРКА................................................. ................................................. ...................752
РАЗБОРКА И СБОРКА ВОЗВРАТНОЙ ПРУЖИНЫ В СБОРЕ.................................................. .............................754
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............754
РАЗБОРКА................................................................... .................................................  ................754
СБОРКА................................................. ................................................. ...................755
СНЯТИЕ И УСТАНОВКА ЗВЕЗДОЧКИ.................................................. ......................................756
УДАЛЕНИЕ................................................. ................................................. ....................756
УСТАНОВКА................................................. ................................................. ...............756
СНЯТИЕ И УСТАНОВКА БАШМАКА ГУСЕНИЦЫ В СБОРЕ................................................... .......................................757
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............757
СНЯТИЕ И РАСШИРЕНИЕ БАШМАКА ГУСЕНИЦЫ В СБОРЕ (ЖЕЛЕЗА)............................................. ...................................757
УСТАНОВКА.................................... ............. ................................................. ...............758
СНЯТИЕ И РАСШИРЕНИЕ ДОРОЖНЫХ ПОКРЫТИЙ ....................................................................................... ...759
УСТАНОВКА ДОРОЖНЫХ ПОКРЫТИЙ..................................................... ................................................. ...760
СНЯТИЕ И УСТАНОВКА ПОВОРОТНОЙ ЦЕПИ В СБОРЕ................................................... ......................................761
УДАЛЕНИЕ................................................. ................................................. ......................761
УСТАНОВКА............................................................ ................................................. ...761
СНЯТИЕ И УСТАНОВКА ПОВОРОТНОЙ РАМЫ В СБОРЕ................................................... ...................................762
УДАЛЕНИЕ................................................. ................................................. .. ....................762
УСТАНОВКА................................................. .................................................................763
СНЯТИЕ И УСТАНОВКА ЦЕНТРАЛЬНОГО ПОВОРОТНОГО СОЕДИНЕНИЯ В СБОРЕ.................................................. ................................764
УДАЛЕНИЕ................................................. ................................................. ......................764
УСТАНОВКА................................................. ................................................. ...............765
РАЗБОРКА И СБОРКА ЦЕНТРАЛЬНОГО ШАРНИРНОГО СОЕДИНЕНИЯ В СБОРЕ...................................................... ...................766
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............766
РАЗБОРКА................................................................... ................................................. ................766
СБОРКА. ................................................ ................................................. ...................766
СНЯТИЕ И УСТАНОВКА ГИДРАВЛИЧЕСКОГО БАКА В СБОРЕ.................................................. ............................ 767
УДАЛЕНИЕ................................................. ................................................. ......................767
УСТАНОВКА................................................. ................................................. ...............768
СНЯТИЕ И УСТАНОВКА БЛОКА РЕГУЛИРУЮЩЕГО КЛАПАНА................................................... ......................................769
УДАЛЕНИЕ.................................................. ................................................. ...................769
УСТАНОВКА................................................. ................................................. ...............771
РАЗБОРКА И СБОРКА БЛОКА РЕГУЛИРУЮЩЕГО КЛАПАНА.................................. ..... ......................................772
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ .................................................................772
СБОРКА................................................. ................................................. ...................773
СНЯТИЕ И УСТАНОВКА ГИДРАВЛИЧЕСКОГО НАСОСА В СБОРЕ................................................... ......................................775
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............775
УДАЛЕНИЕ....................................................................................... ................................775
УСТАНОВКА................................................. ................................................. ...............777
СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО УПЛОТНЕНИЯ ВХОДНОГО ВАЛА ГИДРАВЛИЧЕСКОГО НАСОСА..................................... .................. ....... 778
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............778
УДАЛЕНИЕ.................................................. ................................................. ...................778
УСТАНОВКА................................................. ................................................. ...............778
РАЗБОРКА И СБОРКА РАБОЧЕГО ОБОРУДОВАНИЯ КЛАПАНА КПП В СБОРЕ...................................... ............................779
РАЗБОРКА................................................................... ...................................................................779
СБОРКА................................................. ................................................. ...................779
РАЗБОРКА И СБОРКА РАБОЧЕГО ОБОРУДОВАНИЯ КЛАПАНА КПП В СБОРЕ...................................... ............................ 781
РАЗБОРКА................................... ................................ ................................................. ................781
СБОРКА...................................................................................... ................................781
РАЗБОРКА И СБОРКА ХОДОВОГО КЛАПАНА РРС В СБОРЕ.................................................. ...................................783
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............783
СБОРКА................................................. ................................................. ...................783
РАЗБОРКА.................................................. ................................................. ..............783
РАЗБОРКА И СБОРКА ХОДОВОГО КЛАПАНА РРС В СБОРЕ.................................................. ...................................785
РАЗБОРКА................................................................... ................. ................................ ................785
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ...................................................................785
СБОРКА................................................. ................................................. ...................785
РАЗБОРКА И СБОРКА ГИДРАВЛИЧЕСКОГО ЦИЛИНДРА В СБОРЕ................................................... ................................787
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............787
РАЗБОРКА ........................................................................................................ .............................787
СБОРКА................................................. ................................................. ...................789
СНЯТИЕ И УСТАНОВКА РАБОЧЕГО ОБОРУДОВАНИЯ В СБОРЕ................................................... .............. ........................793
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ ................................................. ...............793
УДАЛЕНИЕ.................................................. ................................................. ...................793
УСТАНОВКА................................................. ................................................. ...............794
СНЯТИЕ И УСТАНОВКА БЛОКА КОНДИЦИОНЕРА В СБОРЕ................................................... ................................796
УДАЛЕНИЕ................................................. ......................................................................796
УСТАНОВКА................................................. ................................................. ...............798
СНЯТИЕ И УСТАНОВКА БЛОКА КОНДИЦИОНЕРА В СБОРЕ................................................... ................................799
УДАЛЕНИЕ.............................. ................... ................................................. ....................799
УСТАНОВКА.................................................................................. ................................800
СНЯТИЕ И УСТАНОВКА ПРОТИВОВЕСА В СБОРЕ................................................... ......................................801
УДАЛЕНИЕ................................................. ................................................. ......................801
УСТАНОВКА................................................. ................................................. ...............801
СНЯТИЕ И УСТАНОВКА КАБИНЫ ОПЕРАТОРА В СБОРЕ.................................................. ................................802
УДАЛЕНИЕ................................................. ................................................. ......................802
УСТАНОВКА................................................. ................................................. ..... ..........803
СНЯТИЕ И УСТАНОВКА КАБИНЫ ОПЕРАТОРА В СБОРЕ................................................... ......................................804
УДАЛЕНИЕ.................................................. ................................................. ...................804
УСТАНОВКА................................................. ................................................. ...............806
СНЯТИЕ И УСТАНОВКА СТЕКЛА КАБИНЫ ОПЕРАТОРА (ЗАКРЫТОЕ СТЕКЛО)...................................... ................................807
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ................................................ .................................................................808
УДАЛЕНИЕ................................................. ................................................. ......................808
УСТАНОВКА................................................. ................................................. ...............809
СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО ОКНА В СБОРЕ... ................................................ ......................................817
УДАЛЕНИЕ....................................................................................... ................................817
УСТАНОВКА................................................. ................................................. ...............819
СНЯТИЕ И УСТАНОВКА МОНИТОРА В СБОРЕ................................................... ......................................822
УДАЛЕНИЕ................................................. ................................................. ......................822
УСТАНОВКА.................................................. ................................................. .............822
СНЯТИЕ И УСТАНОВКА РЕГУЛЯТОРА, КОНТРОЛЛЕРА НАСОСА В СБОРЕ................................................... .............................823
УДАЛЕНИЕ................................................. ................................................. ... ...................823
УСТАНОВКА................................................. ...................................................................823
90 ДРУГИЕ ................................................................ ................................................. .............................824
ГИДРАВЛИЧЕСКАЯ СХЕМА ................................................................ ................................................. ........825
ПК200-7, ПК200LC-7................................................... ................................................. ...............825
ПК220-7, ПК220LC-7........................................................................... ................................826
ЭЛЕКТРИЧЕСКАЯ СХЕМА (PC200-7, PC200LC-7: СЕРИЙНЫЙ НОМЕР 200001-250000 PC220-7, PC220LC-7: СЕРИЙНЫЙ НОМЕР 60001-65000)............827
ДЛЯ НЕСКОЛЬКИХ МОНИТОРОВ....................................................... ................................................. ... .........827
ДЛЯ 7-СЕГМЕНТНОГО МОНИТОРА.................................................. ................................................. ..........831
ЭЛЕКТРИЧЕСКАЯ СХЕМА (PC200-7, PC200LC-7: СЕРИЙНЫЙ НОМЕР.250001 И ВЕРШЕ, PC220-7, PC220LC-7: СЕРИЙНЫЙ НОМЕР. 65001 И ВЫШЕ).........835
ЭЛЕКТРИЧЕСКАЯ СХЕМА КОНДИЦИОНЕРА ........................................................ ................................................839

Просмотр видео. .

  • Руководство может стать вашим. После оплаты вы перейдете на страницу загрузки, откуда сможете скачать руководство. Все за 2-5 минут!!
  • Нужны какие-либо другие инструкции по обслуживанию / ремонту / запчастям, пожалуйста, не стесняйтесь обращаться к нам по адресу heydownloadss @gmail.com . Мы можем удивить вас приятным предложением

    •

    Общие вопросы

    Пока нет запросов.

    Подержанный гусеничный экскаватор Komatsu PC220-7 / Подержанный экскаватор Komatsu PC220-7 от китайского производителя, производителя, фабрики и поставщика на ECVV.

    ком



















    1.Экскаваторы

    КАТ

    345Д, 320Д, 320Б, 307К, Э200Б, 320К, 312К, 345К, 336Д, 325Б, 345БЛ, 315Д, 325К, 330Д, 385Б

    ХИТАЧИ

    EX200-2, ZAXIS210, ZAXIS200-6, ZAXIS55UR, ZAXIS330-6, ZAXIS450LC, ZAXIS350H, ZAXIS230, ZAXIS360H-3, ZAXIS350H, ZAXIS180, ZAXIS230-6, EX200-5VN, ZAXIS200



    ПК100-6, ПК138УС, ПК200-6, ПК300-7, ПК78УС, ПК228УС, ПК138УС-2Э, ПК128УС-2Э, ПК200-8Н1, ПК60-6, ПК200-7, ПК220-8, ПК360-7, ПК400-6Е, ПК400-8, ПК200ЛК-6, ПК450-7, ПК60-7, ПК55МР-2, ПК210-7, ПК450, ПК110-7, ПК360-6, ПК120-6Е, ПК200-5, ПК800-7

    ДООСАН

    DH60-7, Dh320LC-7, Dh325LC-7, Dh400LC-7, DH500LC-7, Dh520

    КОБЕЛЬКО

    СК200-8, СК350-6, СК450-6Е, СК04ВДС, СК200-3, СК100-3

    ХЕНДАЙ

    220ЛК-5, Р210-5Е, 130ЛК-5, 150В-5, 180ЛК-7, 225ЛК-7, 260ЛК-5, 220ЛК-5, 215-7С

    КАТО, СУМИТОМО, ИХИ





    2. Краны

    ТАДАНО

    25т, 30т, 35т, 50т, 65т, 70т, 75т, 80т,

    КАТО

    НК1200С, НК160, НК250Э, НК300Э, НК5—Э-В, НК550ВР, 12680, НК400Э, НК-500Э, 40Т, 120Т

    ЛИБХЕР

    LTM1030, LTM1160, 550 т, 225 т, 125 т, 250 т

    КОБЕЛЬКО

    P&h350T, P&h45T, P&h500T, P&h40T, P&H50T, 7055, 45T

    MANITOWOC, CHANGJIANG, XCMG, SUMITOMO, DEMAG, IHI, HITACHI, ССЫЛКА-РЕМЕНЬ

    3.Рулевое колесо Погрузчики

    КАТ

    910Э, 950Ф, 966Ф, 966Э, 966Г, 950Э, 966Д, 936Э, 910, 980Ф, 962Г, 988Г, 936Э, 910Э

    КОМАТСУ

    ВА100, ВА40-2, ВА320, ВА360-3, ВА380-3, WA400, WA470-3, WA380, WA350-3, WA470-3, WA380, WA40-2, WA380L, WA250-1

    СДЛГ, ТКМ, ЛОНКИНГ, БОБКЭТ, КАВАСАКИ

    4. Бульдозеры

    КАТ

    Д11Н, Д6Гц, Д6Г, Д8Н, Д8Р, Д6Д

    КОМАТСУ

    Д375А, Д355-3, Д60-8, Д475-3, Д375-2, Д475-2, Д475, Д475-1, Д375А

    ШАНТУИ

    СД13, СД16, СД22, СД320, СД16Л, СД32

    5.Дорожные катки

    БОМАГ

    217Д, 213Д, 219Д-4, 225Д-3

    ДИНАПАК

    СА25, СА30

    КПП, INGERSOLL-RAND, XCMG

    6.Мотор Грейдер

    КАТ

    120 г, 12 ч, 14 г, 12 г, 140 ч, 140 К, 140 м

    КОМАТСУ

    ГД623А-1, ДГ505

    7. Вилочный погрузчик

    ТСМ

    2,5 т, 3 т, 3,5 т, 5 т, 10 т, 20 т, 25 т

    КОМАТСУ (2,5 т—30 т), Тойота

    Komatsu PC220-7 48-дюймовый ковш экскаватора BigIron Auctions

    ВНИМАНИЕ!

    Информация на этой странице могла быть изменена.

    Пожалуйста, нажмите, чтобы обновить страницу. Нажмите для получения дополнительной информации о проблемах с Интернетом.

    Описание предмета (последнее обновление: 24 июля 2017 г.

    )

    Komatsu PC220-7 48-дюймовый ковш экскаватора, ширина 48 дюймов, длина 60 дюймов, высота 48 дюймов, 5 сменных зубьев (ширина 5 дюймов, длина 12 дюймов), штифты крепления — верхние 3.Наружный диаметр 5 дюймов, длина 20 дюймов / длина дна 3,250 дюйма, длина 20 дюймов, на боковой стенке штамп EACO PDE 31329, серийный номер: RH94694.

    Отказ от ответственности
    Этот элемент не был функционально протестирован, и BigIron не дает никаких гарантий относительно его состояния или работоспособности. Участник торгов обязан осмотреть предмет до подачи заявки и сделать собственную оценку состояния предмета и его пригодности для использования.Все продается «как есть и где есть». BigIron не несет ответственности за какие-либо заявления о товаре, сделанные Продавцом.

    Местоположение

    Местоположение
    Небраска
    Погрузочная площадка
    Нет
    Помощь при загрузке
    Да. Пожалуйста, позвоните по крайней мере за 24 часа
    Загрузка заряда
    *Только товары, для погрузки которых требуется кран или экскаватор / За подробностями обращайтесь к продавцу

    Инкременты ставок

    На сумму до…

    Увеличение

    • 10 000 долларов США или больше

      250 долларов США

    Информация об аукционе

    Первые 5 элементов закрываются в 10:00 по центральному стандартному времени, каждые 5 элементов после закрытия с интервалом в 1 минуту после этого, если время не продлевается. Каждая ставка в период продления продлевает аукцион на 5 минут. Это незарезервированный интернет-аукцион только в режиме онлайн. Каждая часть будет продана без резерва тому, кто предложит самую высокую цену. Чтобы продать Оборудование, Недвижимость, Скот на нашем следующем аукционе, Позвоните торговому представителю сегодня, 1-800-937-3558. Пожалуйста, ознакомьтесь с Условиями и положениями BigIron и Инкрементами ставок.

    Подержанный экскаватор Komatsu PC220-7 на продажу, Komatsu PC220 7 на продажу, подержанный экскаватор Komatsu PC220-7-Профессиональный поставщик строительной техники-

    О нас

    Мистер.Джек Ли, владелец и генеральный директор LD Engineering Machinery, работает в сфере строительной техники более 20 лет, в молодости он работал в XCMG, SANY, HITACHI CHINA соответственно, занимался техническим проектированием, продажами и т. д. Строительство техника у г-на Джека в крови. В 2001 году он начал свой собственный лизинговый бизнес по строительной технике, после многих лет развития он расширил свой бизнес до представительства строительной техники, в 2006 году г-н Джек основал LD Engineering Machinery Co., ООО Он начинает экспортировать все виды строительной техники, его бизнес включает в себя экскаваторы, колесные погрузчики, бульдозеры, уплотнители, вилочные погрузчики, автогрейдеры, краны, бетонное оборудование, оборудование специального назначения и т. д. После более чем 10 лет развития мы теперь компания из 50 человек, с 4 отделами, мы владеем 3 заводами, на складе имеется до тысячи подержанных и новых единиц строительной техники. Для подержанных машин состояние — это то, о чем беспокоятся клиенты. Чтобы гарантировать качество наших машин, мы создали отдел технического контроля и контроля качества, который представляет собой мощную команду опытных инженеров и техников, некоторые из них имеют богатый опыт и навыки из Caterpillar, Hitachi и Komatsu. .у нас очень строгая процедура контроля качества, все машины, даже небольшой вилочный погрузчик, должны быть строго проверены техническим отделом и отделом контроля качества, мы подвергаем каждую машину серьезной работе, чтобы проверить ее состояние, все технические проблемы должны быть решены до продажи, чтобы сделать уверен, что он в отличном рабочем состоянии. и защитить наших клиентов от любых потерь. Мы никогда не перестаем делать все возможное, чтобы удовлетворить потребности клиентов и развивать с ними прочное и долгосрочное сотрудничество.ЛУЧШИЕ БРЕНДЫ, КОТОРЫЕ МЫ ПРОДАЕМ. ОФИС

    Подробнее >>

    Часто задаваемые вопросы

    а) Где вы находитесь? Мы находимся в Шанхае, Китай.б) Какой у вас срок оплаты? T/T (телеграфный перевод), L/C (аккредитив), West Union, наличные. c) Каково ваше время выполнения заказа? После оплаты или после получения аккредитива мы организуем отправку в течение одной недели. d) Можете ли вы организовать доставку для меня? Да, наш отдел доставки может организовать доставку по всему миру, просто сообщите нам название порта назначения, и мы позаботимся обо всем, от двери до двери. e) Какой у вас способ доставки? 1, по контейнерам, включает обычные контейнеры 20 и 40 футов и специальные контейнеры.2, наливным судном. 3, судном Ро-Ро. f) Могу ли я отслеживать свое оборудование во время доставки? Да, отдел доставки. Мы будем держать вас в курсе сведений о доставке. g) Каков процесс сделки   1, клиент играет заказ. 2, мы делаем счет-проформу. 3, клиент вносит авансовый платеж или полную оплату или открывает аккредитив. 4, мы организуем отгрузку и отправляем документы клиенту. 5, послепродажное обслуживание. h) Есть ли у вас гарантия на проданные вами машины? Да, у нас есть гарантия на 24 месяца после продажи. i) Могу ли я посетить вашу компанию и лично проверить машину? Конечно, клиенты всегда могут посетить нашу компанию и проверить машину, просто сообщите нам номер вашего рейса и дату прибытия, мы организуем встречу из аэропорта, а также бронирование отеля для вас. j) Какие документы вы предоставляете для отгрузки? Обычно мы предоставляем следующие документы:   1, Оригинал коносамента. 2, Упаковочный лист   3, Коммерческий счет-фактура   4, Сертификат происхождения. 5, требуются другие документы.

    Подробнее >> Экскаватор ПК220-7 22840кг КОМАТСУ новой модели Японии

    подержанный работает вес

    Состояние:

    хорошее рабочее состояние, высокое качество, новая модель, японский экскаватор Komatsu PC220-7, горячая распродажа



    Спецификация:

    Модель: Komatsu PC220-7

    Полезная мощность: 125 кВт

    Рабочий вес: 22180 кг

    Размер ковша: 0.8М3

    Максимальная скорость: 5 км/ч

    Размер обуви: 600 мм



    Упаковка и доставка

    40HQ Контейнер
    Флэтрэйк Контейнер
    Навалочные грузы
    Ро-ро перевозки

    Порт погрузки: любой порт в Китае



    Введение:

    Торговая компания JC Machinery является крупнейшим поставщиком подержанных машин в Шанхае.

    Ассортимент нашей продукции включает экскаваторы, бульдозеры, автогрейдеры, дорожные катки, колесные погрузчики и самосвалы.

    Экскаватор — самая популярная строительная техника, предназначенная для копания, сноса, дноуглубительных работ, подъема и перемещения. Каждый год сотни бывших в употреблении экскаваторов отправляются во все регионы мира, особенно в Африку, Юго-Восточную Азию и Ближний Восток.

    Что касается экскаваторов, наиболее популярный модельный ряд Cat E70B,E120B,E200B, 320B, 320C, 320D, 336D, Komatsu PC35MR, 55MR, 60-7,78US, 120-6, 128US, PC200-6, PC220- 6, ПК220-7, ПК300-7; Хитачи EX60, EX100, EX120, EX200, EX200-3, ZX200-6.Кобелько СК03, СК07, СК200-6, СК200-8;

    Что касается бульдозера, самые популярные модели представлены в следующих категориях: CatD5G, D5K, D6D, D6G, D7G, D7H, D8K; Шантуй SD13, SD16, SD22, SD32

    У нас также есть Dynapac CA25D, 30D; Bomag BW202AD-2, BW219D-2, BW217D-2, ранд Ingersoll SD100D, SD175D.

    Что касается грейдера, популярные модели включают Cat 12G, 140G, 140H, 140K; Комацу ГД511А, ГД611А-1



    Сервис:

    1) Бесплатная очистка и перекраска машины перед отправкой;
    2) По требованию заказчика мы можем заменить масляный фильтр, фильтр двигателя и выполнить другое техническое обслуживание
    3) Мы можем выполнить полное техническое обслуживание, включая проверку моторного масла, воды, гидравлического масла и других элементов перед поставкой



    Контактное лицо:

    Имя: Мистер Майк

    Мобильный/WhatsApp/Wechat: +86 137 61724605

    Офисная линия: +86 21 61556225

    Веб-сайт: www.б/у экскаватормашина.com









    Схема главной передачи экскаватора. Yanmar B 50 — это машина грузоподъемностью 5 т с двигателем Yanmar, который соответствует стандартам выбросов EPA Tier 4 Final до 27. Диаграмма выше поможет описать название детали, которую вы ищете. Ходовое устройство / главная передача J. Широкий ассортимент Наши бортовые передачи доступны на складе и подходят для широкого спектра экскаваторов и другой гусеничной техники.Детали главной передачи и трансмиссии работают вместе, чтобы передавать мощность на землю и приводить в движение землеройное оборудование Cat® в различных областях применения по всему миру. 7D LJH, LJ4 376-9707 3. com/store/ 1-888-9-FINALSДвигатель главной передачи RemanВ вашем экскаваторе или мини-экскаваторе есть утечка гидравлической жидкости на главной передаче Позвоните нам, чтобы узнать обо всех компонентах главной передачи, ходового двигателя и гидравлического привода Двигатель нуждается в новом, подержанном или восстановленном. Главные редукторы экскаваторов Ходовые двигатели Гусеничные двигатели Мы поставляем бортовые редукторы экскаваторов всех марок и моделей от 1.На экскаваторе главная передача передает мощность от трансмиссии на гусеницы с помощью системы шестерен, предназначенных для снижения скорости и увеличения крутящего момента. путешествия моторсдирект. Экскаваторы представляют собой тяжелую строительную технику, состоящую из стрелы, рукояти (или рукояти), ковша и кабины на вращающейся платформе, известной mrichardson4632. Экономически эффективным. 7D CR LJD, LJ8 376-9707 3,5 дюйма (2375 мм) 9 футов 4 дюйма (2845 мм) 13 футов 1 дюйм (3990 мм) 4079 фунтов (1850 кг) 1704 фунтов (773 кг) 3 бортовых привода 1-800 -404-6937 Планетарная передача, ходовой двигатель, строительная техника для экскаваторов, новая б/у, восстановленная Howes.Гражданское строительство. 5. ПК400-3. Мы предлагаем бортовые редукторы всех марок, включая Caterpillar (CAT), Case, Bobcat, Komatsu, Volvo, Deere, Kobelco, Teijin Seiki и других. фунтов Карданный вал Главная передача выполняет три функции: снижает скорость карданного вала до подходящей скорости опорных колес, распределяет передаваемый крутящий момент от двигателя между двумя ведущими колесами и, за исключением случаев поперечного двигателя, он поворачивает привод на прямой угол, передавая его с карданного вала на ведущие колеса. Компоненты экскаватора. Сбор 10 – Тормоза. Состояние: б/у и восстановленное, отличное состояние. Редуктор главной передачи является последним компонентом силовой передачи с системой привода ходовой части, обеспечивающей снижение конечной скорости и увеличение крутящего момента. Просмотрите наш полный ассортимент запчастей для экскаваторов ниже или свяжитесь с одним из наших экспертов, чтобы помочь найти нужную деталь для вашего экскаватора. Компактный экскаватор. 05 июня 2017 г. · ЭКСКАВАТОРЫ (ДО 3 ТОНН) Замена моторного масла/фильтра Замена масла главной передачи (с каждой стороны) Замена гидравлического фильтра (без замены масла) Серийный номер модели Префикс Элемент масляного фильтра Количество масла (л) Количество масла (л) Фильтрующий элемент GO 301.9D LJ2 Caterpillar 300. Специалист по бортовым передачам ждет вас, чтобы помочь! 07 февраля 2016 г. · Ищу схему в разобранном виде для бортовых передач на этом агрегате. Экскаваторы Caterpillar 211 : 1808134 6XG Экскаваторы Caterpillar 211B 6XG Каталог запасных частей, Руководства по обслуживанию (мастерской/ремонту), Руководство по эксплуатации и техническому обслуживанию, Специальные инструкции, Техническая информация Руководство по ремонту гидравлических экскаваторов Komatsu PC60-6, PC60L-6, PC90-1. 18 апреля 2018 г. · Если двигатель главной передачи кажется вам слабым, обязательно устраните высокоскоростной режим как потенциальную причину, прежде чем считать, что проблема связана с главной передачей. 240 X2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГИДРАВЛИЧЕСКОГО ЭКСКАВАТОРА ПРИМЕЧАНИЕ: ООО «Компания LBX» оставляет за собой право вносить улучшения в конструкцию или изменять технические характеристики в любое время, не принимая на себя никаких обязательств по их установке на ранее проданные агрегаты. 31 августа 2021 г. · На складе H&R находится команда поворотных редукторов, готовых принять вызов и приступить к работе на экскаваторах различных марок и моделей.Этот онлайн-каталог запчастей надежен и прост в использовании. Гидравлическое оборудование и возвратный фильтр легко доступны для ежедневного обслуживания. ПК300HD-5. 31 декабря 2018 г. · Полное руководство по ремонту и обслуживанию с электрическими схемами для Caterpillar 303. • Полезная мощность проверена в соответствии со стандартом ISO 14396:2002. Описание: В настоящее время мы храним бывшие в употреблении и восстановленные бортовые редукторы для Hitachi, Kubota, Yanmar. 18 июня 2020 г. · Анатомия и схематическая диаграмма главной передачи экскаватора Doosan 18 июня 2020 г. (1) Анатомия и схематическая диаграмма главной передачи (2) Состав главной передачи экскаватора Doosan Главная передача состоит из гидравлического двигателя, коробки передач, тормоза клапан, стояночный тормоз и т.д.Руководство по ремонту экскаваторов Hitachi Zaxis 40U, 50U. * Подробные подэтапы расширяют информацию о процедуре ремонта * Пронумерованные инструкции шаг за шагом проведут вас через каждую процедуру ремонта. Звоните, чтобы узнать цену. Независимо от того, выберете ли вы нашу новую главную передачу бренда H&R или нашу восстановленную главную передачу OEM, мы можем помочь вам сэкономить 20–70 % от цен дилеров OEM. Схемы, руководство по эксплуатации и ремонту 4-дюймовых экскаваторов Bobcat 331, 331E и 334. Руководство по ремонту экскаваторов Hitachi Zaxis 27U-2, 30U-2, 35U-2 9D DW2. РУКОВОДСТВО ПО РЕМОНТУ ГИДРАВЛИЧЕСКОГО ЭКСКАВАТОРА KOMATSU PC50UU-2 (серийный номер: 8001 и выше) Руководство по ремонту гидравлического экскаватора Komatsu PC58UU-3 (серийный номер: 20001 и выше) Гидравлический экскаватор Komatsu PC60-5,PC60L-5,PC60U-5 Руководство по сервисному ремонту. Январь 09, 2021 · Руководство по эксплуатации экскаватора Yanmar B5. Когда эти детали ломаются, может быть трудно найти детали, которые необходимо заменить, и знание марки, модели, номера детали и серийного номера машины очень поможет в поиске подходящей детали для вашего экскаватора. Это то же самое руководство по обслуживанию, которое используют дилеры, которое гарантирует полную работоспособность и целостность без пропущенных страниц.Это также делает экскаватор более компактным при транспортировке и более безопасным при парковке на склоне. VOLVO EC130C Компактный (мини) экскаватор. 2 кВт или 36 лошадиных сил. Кубота U45 и MAG18VP, MAG26VP. Всегда будет присутствовать как минимум два гидравлических порта (и линии). Экскаватор. Газовый вспомогательный механизм делает это действие практически легким. Мы предоставляем гарантию на все наши части Case для вашего удовлетворения. 331 – S/N A9K511001 Имея на складе более 1600 новых гусеничных двигателей и бортовых редукторов от широкого круга производителей, мы можем поставить агрегат для большинства экскаваторов и, без сомнения, являемся ведущим поставщиком этого продукта.Мы предлагаем новые и восстановленные планетарные двигатели для вторичного рынка для экскаваторов Bobcat, John Deere, Hitachi, Komatsu, Takeuchi, Kobelco, Kubota, IHI и главной передачи, асфальтоукладчиков и компактных гусеничных погрузчиков. Купить запасные части для мини-экскаваторов Cat в Интернете. Купить недорогие запасные части для мини-экскаваторов в Интернете можно в магазине Pentom Parts для Caterpillar 301. Yanmar VIO70. 13 сентября 2021 г. · На схеме поворотного кольца показана разобранная деталь. 4C LJK, LJ3 376-9707 – 0. Добавить в список желаний. 85м х (нет данных). Части дорожной компании PC30-5. Защитите свои инвестиции, научившись выполнять регулярное техническое обслуживание самостоятельно. 5 0. Гидравлический цилиндр. Размеры модели (нет данных) x 1. Бортовые передачи. M. Серийный номер экскаватора Рис. 1 Табличка с серийным номером экскаватора (поз. 1) [Рис. 1] расположена на раме машины в указанном месте. 9148910 9134826 Гидравлический конечный привод экскаватора устройства перемещения для Хитачи ЭС200-5 ЭС220-5. Если гусеницы слишком натянуты, это вызывает сильное трение, которое может препятствовать крутящему моменту, создаваемому ходовым двигателем.Бортовые передачи 099-6480 HY-DASH 10Y- Cat E70B Полная главная передача с отвалом. Каталог запчастей. М. Товар № 70000-68700 Кол-во: 7 долларов. В наличии Настоящее руководство по ремонту экскаватора Caterpillar 312C содержит полные пошаговые инструкции, схемы, иллюстрации, электрические схемы и технические характеристики. предотвратить неожиданное движение экскаватора и навесного оборудования при входе или выходе из машины. Руководство по эксплуатации мини-экскаватора Caterpillar 303. У нас есть следующие бортовые редукторы: Kawasaki, 27 мая 2019 г. · Гидравлический экскаватор — это машина, в которой механические, электронные и гидравлические компоненты используются вместе для достижения отличных характеристик в горнодобывающей промышленности и строительстве.VI Equipment имеет большой запас запасных частей для экскаваторов, включая бортовые редукторы экскаваторов, готовые к отправке по всему миру. Как только ваш гидравлический мотор главной передачи прибывает, начинается удивительно тщательный процесс очистки и проверки. ПК220-6. Последним шагом будет установка вашей новой главной передачи. John Deere 550G, 650G, Детали главной передачи (для двухступенчатой ​​главной передачи) T105458 Шестерня, 22 зубца 2 18 T105459 Промежуточная шестерня, 41 зубец 2 25 T105460 Промежуточная шестерня, 12 зубьев 2 20 T162073 Втулочная шестерня, 53 зубца 2 83 John Deere 450H, 450J, 550H , 550J, 650H, 650J, детали главной передачи. Экскаватор представляет собой целостную систему. Руководство по ремонту гидравлических экскаваторов Hitachi ZX27U-3 Class, ZX30U-3 Class, ZX35U-3 Class. Инструмент и схема поиска запчастей John Deere — отличный онлайн-источник. Детали, связанные с регулятором гусеницы, возвратной пружиной, натяжным роликом, кузовом, противовесом. Главная передача экскаватора. Бортовые редукторы существуют для разных типов машин, производителей и моделей, и, хотя они часто имеют одни и те же базовые концепции, бортовые редукторы реализованы в ремонте экскаваторов 35D и 50D (g) компанией Belgreen v2.Сбор 40 – Последняя передача. В этом видеоролике показаны все компоненты ходового двигателя или двигателя главной передачи, используемые в главных передачах мини-экскаваторов. Добро пожаловать в Техасский Финал Драйв. Это электронное руководство в первую очередь предназначено для владельцев экскаваторов. В этом видео показаны все компоненты ходового двигателя или двигателя главной передачи, используемые в мини-экскаваторе. 01 ноября 2017 г. · Натяжение и состояние гусениц вашего экскаватора могут повлиять на работу вашей главной передачи или ходового двигателя. Короткометражный фильм о поломках главной передачи и ходового двигателя, который рассмешит вас, приводы Hy-dash, KYB, Nachi, Tong Myung, Bonfiglioli для экскаваторов Cat.Меняйте масло по мере необходимости, и оно продлит срок службы машины. 16 июля 2018 г. · Поворотный привод (каждый) 18 л 4. Ходовая часть экскаватора состоит из множества различных деталей (как крупных, так и мелких). Технические характеристики экскаватора Bobcat 331 3 июня 2009 г. A. http://www. 15. Сбор 05 – Рулевое управление. Его механическая рука может включать в себя различные инструменты для выполнения работ. Типичные критерии включают, помимо прочего: должны быть полностью собраны и укомплектованы, не иметь трещин и поломок, не иметь чрезмерной ржавчины или точечной коррозии, не иметь повреждений от пожара и должны быть приемлемым номером детали Cat®.Просмотрите наш ассортимент запчастей для компактных экскаваторов ниже или свяжитесь с одним из наших экспертов, чтобы помочь найти нужную деталь для ваших нужд компактного экскаватора. сток Почти все диапазоны главной передачи корейского экскаватора. ДЕТАЛИ ТРАНСМИССИИ И КОНЕЧНЫХ ПЕРЕДАЧ Артикул AMS Final Drives является ведущим поставщиком на вторичном рынке новых, восстановленных и бывших в употреблении конечных передач экскаваторов Kubota, а также других запчастей для экскаваторов Kubota. Четырехзначный номер комбинированного модуля модели/двигателя идентифицирует номер модели и комбинацию двигателя.2. Рисунок 2. Объяснение серийного номера экскаватора [Рис. 2]: 1. John Deere 550G, 650G, детали главной передачи (для главной передачи с двойным редуктором) T105458 Шестерня, 22 зубца 2 18 T105459 Промежуточная шестерня, 41 зубец 2 25 T105460 Промежуточная шестерня, 12 зубьев 2 20 T162073 Втулочная шестерня 53 зуба 2 83 John Deere 450H, 450J, 550H, 550J, 650H, 650J, Детали главной передачи Компоненты главной передачи Cat® должны выдерживать невероятный крутящий момент, высокие ударные нагрузки и частые смены направления и передачи. com/ 1-888-9-FinalsМини-экскаватор Ремонт главной передачиУ вас есть мини-экскаватор или полноразмерный экскаватор? Вы знаете, когда в последний раз https://www. 12 июля 2021 г. · Главная передача — это последняя часть системы трансмиссии машины, а затем и последний компонент для увеличения крутящего момента за счет понижения передачи или изменения направления потока мощности. Стояночный тормоз Auto House автоматически блокирует дом в том положении, в котором он был, когда двигатель был выключен, устраняя необходимость в поворотном стопорном штифте. 12 июня 2018 г. · Texas Final Drive — ваш партнер в поставке новых или восстановленных гидравлических двигателей главной передачи от одного мини-экскаватора до парка тяжелой техники.Для многих моделей доступны резиновые гусеницы, двигатели конечной передачи, нижние катки и звездочки. Настоящее руководство относится к диапазону серийных номеров оборудования, указанному ниже. Эти линии известны как подающая и обратная линии, и они будут подключаться к подающим и обратным портам на вашем конечном приводе. ПК220-5. 25 379-2889 301. Ходовая часть — составная часть тяжелого оборудования, выполняющая функции привода и имеющая гусеничный привод с правым и левым гусеничным приводом. Это руководство содержит информацию по обслуживанию и ремонту, специальные инструкции, технические характеристики двигателя, схемы и диаграммы для ВИЛОЧНОГО ПОГРУЗЧИКА ДЛЯ ПЕРЕСЕЧЕННОЙ МЕСТНОСТИ CASE 586H 4WD TIER 4B (FINAL).В данном руководстве содержится информация по ремонту и обслуживанию, специальные указания по техническому обслуживанию, технические характеристики, пошаговые инструкции по эксплуатации и техническому обслуживанию, технические характеристики машины, программа диагностики, инструкция по техническому обслуживанию экскаватора 200LC John Deere. Доступность. Поиск запчастей John Deere в Интернете еще никогда не был таким простым. 17 марта 2021 г.. 22 сентября 2017 г. · Texas Final Drive — ваш партнер в поставке новых или восстановленных гидравлических двигателей главной передачи от одного мини-экскаватора до парка тяжелой техники.Снятие деталей главной передачи экскаватора может показаться сложной задачей, но мы надеемся, что это руководство поможет сделать ее немного проще. Всякий раз, когда вы отправляете нам номер детали или схему главной передачи вашего экскаватора, мы можем отправить предложение в рамках диаграммы гидравлического шланга Bobcat 325. Я не занимаюсь строительством или чем-то подобным. Bamford Excavators Ltd, третий по величине производитель строительной техники в мире, известен во всем мире как JCB. ПК300LC3. Главная передача 7 дюймов (398 мм) Наши бортовые передачи разработаны и изготовлены в соответствии со спецификациями OEM, и каждая модель главной передачи полностью протестирована и проверена для обеспечения правильной установки и производительности.Экскаватор Hitachi EX1900-6 представляет собой справочник дилерских записей, который содержит каталог оригинальных запасных частей и аксессуаров, сервисное обслуживание и ремонт, программное обеспечение для диагностики производства, инструкции по эксплуатации и запчастям экскаваторов, инструкции по установке, подробные электрические схемы, разработанные для Hitachi. экскаватор серии EX1900-6. Масло для главной передачи SAE 90. Yanmar B 50 можно отнести к самому большому сегменту машин в категории мини-экскаваторов. 5, 304. Компания Caterpillar разрабатывает и производит компоненты главной передачи с учетом этих требований, используя процессы испытаний, имитирующие реальные условия эксплуатации.МИНИ-экскаваторы Caterpillar: 1809011 300. co. C. Легкий доступ к аккумулятору, мотору и генератору. 227-6196 227-6195 227-6189 227-6188 Конечная передача экскаватора CAT для экскаватора CAT 330D. Руководство по ремонту гидравлических экскаваторов Komatsu PC50UU-1, PC50UU-2 включает в себя: * Пронумерованное оглавление, простое в использовании, чтобы вы могли быстро найти нужную информацию. 5 футов). Что касается отбора проб масла, то я больше никогда не рекомендую его для главных передач экскаваторов. техасфиналдрайв. Гидравлический бак на 5 галлонов 161 л 42.Это полное иллюстрированное руководство по перечню запасных частей для компактных мини-экскаваторов Bobcat 331. Мы предлагаем качественные детали главной передачи для экскаваторов по самым выгодным ценам. Машины, которые мы можем идентифицировать Ваш привод: 25 октября 2017 г. · • Модель 320 соответствует стандарту U. Кроме того, мы предлагаем новые двигатели главной передачи OEM и вторичного рынка, включая Eaton, Comer, Bonfiglioli, Nachi, Kayaba и другие. JCB производит более 300 различных видов техники, а ее продукция продается более чем в 150 странах мира. МИНИ-ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР 9D LJ2 Каталог запасных частей, Руководство по обслуживанию (ремонту), Руководство по эксплуатации и техническому обслуживанию, Специальные инструкции, Техническая информация 1809012 300.мотор марки производителя сейчас. В этом руководстве содержатся все процедуры обслуживания, ремонта, технического обслуживания и устранения неполадок для машины Bobcat. 4. Зона 70 – ГИДРАВЛИЧЕСКАЯ СИСТЕМА Экскаваторы Caterpillar 211: 1808134 6XG Экскаватор Caterpillar 211B 6XG Каталог запасных частей, Руководства по обслуживанию (мастерской/ремонту), Руководство по эксплуатации и техническому обслуживанию, Специальные инструкции, Техническая информация Экскаватор ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ Эксплуатационная масса Максимальная глубина копания Максимальная высота разгрузки Максимальный вылет Максимальное усилие отрыва ковша Максимальное усилие копания рукояти Длина рукояти Скорость поворота Тяговое усилие 3524 фунта (1598 кг) 7 футов 9. № 148-4570. Руководство по ремонту гидравлических угловых отвалов Hitachi ZX35U-3, ZX50U-3, ZX60USB-3. Leemar является вашим поставщиком подержанных запасных частей для экскаваторов в Канаде и США. 30 декабря 2015 г. · Одна часть экскаватора, играющая очень большую роль в ходовой части. 8, 302. Мы также поставляем дифференциалы, карданные шарниры, гибкие муфты, фрикционные диски, подшипники, уплотнения, прокладки и сопутствующие товары для этих применений. 01 ноября 2017 г. · Натяжение и состояние гусениц вашего экскаватора могут повлиять на работу главной передачи или ходового двигателя.CAT17-051. Предлагаем бывшие в употреблении, восстановленные и новые бортовые редукторы для экскаваторов. Aug 04, 2012 · Бортовые редукторы, пожалуй, самый прочный компонент экскаватора в наши дни. 1 галлон Гидравлическая система (включая бак) 373 л 98. Экскаватор Bobcat: 331 — серийный номер AACS11001 и выше. Открыл крышку под сиденьем. Если вы обращаетесь в ConEquip за запчастями для своего экскаватора, возможность описать, что вам нужно, сэкономит нам много времени и усилий. Высококачественные детали ходового двигателя экскаватора Hitachi EX60-1 /

    09 Детали главной передачи экскаватора из Китая, ведущего в Китае продукта деталей главной передачи, со строгим контролем качества на заводах по производству комплектов уплотнений домкрата тележки, производящих высококачественные комплекты уплотнений домкрата тележки.5E2 XTC, 305E2 CR, 305. ; NEEDLE 4354289 36×48×25 Колесный экскаватор Hyundai R55W-7A Руководство по эксплуатации, руководство по ремонту, каталог запчастей. Марка: Hitachi EX60-1 EX120-2-3, EX120-3, — Восстановленный. Безопасность на рабочем месте. Компактный мини-экскаватор серии 325 D — серийный номер 2323 11001 и выше, компактный мини-экскаватор серии 328 D — серийный номер 2324 11001 и выше. В наличии на складе Tractor Zone запчасти для компактных экскаваторов всех ведущих производителей, включая Kubota, Gehl и CASE. Мы поставляем различные компоненты бортовых передач, включая полные бортовые редукторы, конечные редукторы без двигателя, только приводной двигатель, уплотнения бортовых редукторов с плавающей поверхностью, планетарные шестерни, подшипники, валы, левосторонние бортовые редукторы, правые конечные редукторы. Ищу схему в разобранном виде для конечных передач на этом агрегате.ПК120-6. Коробка передач перемещения VOE14613278 VOE14592003, применяемая к главной передаче экскаватора Volvo EC700B EC700C. 1 <- Перейти к общему содержанию Ремонт экскаваторов 35D и 50D Предисловие Это руководство написано для опытного техника. 2'2. В общем случае двигатель гидравлического экскаватора представляет собой 4-тактный дизельный двигатель. Основные инструменты, необходимые для выполнения определенных работ по обслуживанию, указаны в этом руководстве и рекомендуются к использованию. 4 0. Аксессуар. Зона 70 – ГИДРАВЛИЧЕСКАЯ СИСТЕМА Конечная передача 1-800-404-6937 Планетарная передача, ходовой двигатель, строительная техника для экскаваторов новая бывшая в употреблении восстановленная Howes.Свяжитесь с нами сегодня, чтобы получить предложение без торга. Последняя передача. Позвоните сегодня, чтобы мы могли найти для вас подходящую главную передачу или гидравлический компонент, или зайдите в наш интернет-магазин, чтобы найти нужный O. Мы поставляем различные компоненты главной передачи, включая полные главные передачи, главные передачи без двигателя, только приводной двигатель сальники главной передачи с плавающей поверхностью, планетарные передачи, подшипники, валы, левые и правые главные передачи и многое другое. Задний капот открывается одним касанием. atgnat подготовил демонстрацию этого продукта для Woodland Fluid Power.TB016 — Гидравлический экскаватор ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ Эксплуатационная масса Максимальная глубина копания Максимальная высота выгрузки Максимальный вылет Максимальное усилие отрыва ковша Максимальное усилие копания рукояти Длина рукояти Скорость поворота Тяговое усилие 3524 фунта (1598 кг) 7 футов 9. Быстро проверьте и долейте моторное масло, очистите воздух фильтр и долейте охлаждающую жидкость двигателя для ежедневного обслуживания. Мини-экскаватор Caterpillar 303. Мини-гидравлические экскаваторы 5E2 CR. Типичный двигатель главной передачи будет иметь 2, 3, 4 или 5 гидравлических соединений. Оригинал, OEM или послепродажный — на ваш выбор.от 5 тонн до 46 тонн. Запчасти для мини-экскаваторов Kubota KH-28L. R55W-9. Сбор 45 – Независимый ВОМ. Осевая линия машины относительно осевой линии рабочего оборудования, левостороннее вращение. Машины от 5 до 46 тонн Новые, бывшие в употреблении или восстановленные. Выбирайте из известных торговых марок, таких как Caterpillar, Bobcat, Komatsu Excavator Parts Diagram. Топливный бак и сопутствующие детали. Описание Примечания Кол-во Трансмиссия. Просмотрите наш живой перечень запасных частей для экскаваторов, все они отремонтированы и имеют 90-дневную гарантию. 34 379-2889 301.Система охлаждения. Руководство по ремонту имеет очень удобный и приятный интерфейс, оно предназначено для работы на персональном компьютере. Просто переверните защелки по бокам окна и сдвиньте его вверх. На простой схеме показаны основные части поворотного привода. VOLVO EC13 Компактный (мини) экскаватор. Р95В-3. Экскаваторная машина. Бортовые редукторы существуют для разных типов, производителей и моделей машин, и, хотя они часто имеют одни и те же базовые концепции, бортовые редукторы реализованы 18 июня 2020 г. · Анатомия и схематическая диаграмма главной передачи экскаватора Doosan 18 июня 2020 г. (1) Анатомия и принципиальная схема главной передачи (2) Состав главной передачи экскаватора Doosan Главная передача состоит из гидравлического двигателя, редуктора, тормозного крана, стояночного тормоза и т. д.БЕРИНГ БРГ. входить и выходить из экскаватора. Наши бортовые редукторы разработаны и изготовлены в соответствии со спецификациями OEM, и каждая модель бортового редуктора полностью протестирована и проверена для обеспечения правильной установки и производительности. Все основные темы охвачены пошаговыми инструкциями, схемами, иллюстрациями, схемами подключения и спецификациями для ремонта и устранения неполадок. 86. 1 галлон Стандарты Тормоза ISO 10265:2008 Кабина/ROPS ISO 12117-2:2008 Звуковые характеристики ISO 6395:2008 (внешний) 105 дБ(А) ISO 6396:2008 (внутри кабины) 73 дБ(А) У вас есть проблема с двигателем главной передачи / гусеницы на вашем мини-экскаваторе IHI ?! Новые комплектные бортовые редукторы Hy-trac для экскаваторов IHI Mini. 5 Руководство по эксплуатации и техническому обслуживанию. Компактный экскаватор Volvo. Вид экскаватора сверху вниз показывает, где находится поворотный привод по отношению к машине и поворотному механизму. 5E2, 305. 3551404. CAT17-050. Легко открываемое переднее раздвижное окно В отличие от окон многих экскаваторов, переднее стеклянное окно KX057-4 открывается легко. Мы предлагаем все, от навесного оборудования, бортовых редукторов, ходовой части, двигателей, цилиндров, кабин, насосов и многого другого для всех марок и моделей строительной техники. У нас, казалось бы, бесконечный запас запчастей для экскаваторов Case.Его механическая рука может включать различные инструменты для выполнения работ на компактном экскаваторе. Полностью открытая левая крышка. . 5 дюймов (2375 мм) 9 футов 4 дюйма (2845 мм) 13 футов 1 дюйм (3990 мм) 4079 фунтов (1850 кг) 1704 фунтов (773 кг) 3 Двигатели главной передачи мини-экскаватора, ходовые двигатели и запасные части. редуктор экскаватора. 6 379-2889 atgnat подготовил демонстрацию этого продукта для Woodland Fluid Power. 20Y-27-00352 20Y-27-00351 20Y-27-00301 20Y-27-00300 PC200-7 PC210-7 Главная передача экскаватора Komatsu Caterpillar 303.Это электронное руководство по ремонту содержит подробные инструкции по ремонту и техническому обслуживанию, специальные инструкции по техническому обслуживанию и устранению неисправностей, электрические схемы и схемы для гидравлических экскаваторов Case CX31B и CX36B. Руководство по обслуживанию (ремонту). Выбирайте из известных торговых марок, таких как Caterpillar, Bobcat, Komatsu 07 декабря 2017 г. · Texas Final Drive — ваш партнер в поставке новых или восстановленных гидравлических двигателей главной передачи от одного мини-экскаватора до парка тяжелой техники. Сторожить. Выберите диаграмму, затем щелкните деталь, чтобы просмотреть подробности.Мы специализируемся на бортовых передачах экскаваторов всех марок и моделей с 1 февраля 09, 2020 · Линии подачи и возврата главной передачи. Бак DEF на 5 галлонов 80 л 21. Уплотнения Bobcat предназначены для предотвращения утечек внутри вашего гусеничного погрузчика, погрузчика с бортовым поворотом, экскаватора или другого оборудования. Английский язык. Это Hyundai Travel Device, Doosan Travel Device и Volvo Travel Device. Легко открывающееся переднее скользящее окно В отличие от окон многих экскаваторов, переднее стеклянное окно KX033-4 открывается легко. 5, 301. Чаще всего конечная передача делится на гидравлический ходовой двигатель и редуктор с шестернями, предназначенными для увеличения крутящего момента при его приложении к гусеницам.Типичные критерии включают, помимо прочего: должны быть полностью собраны и укомплектованы, не иметь трещин и поломок, не иметь чрезмерной ржавчины или точечной коррозии, не иметь повреждений от пожара и должны иметь приемлемый номер детали Cat®. John Deere AG, поиск запчастей для оборудования для газонов и садов и CWP. Если гусеницы не слишком натянуты, проверьте, чтобы гусеница, направляющие колеса и опорные катки были в хорошем состоянии. С более чем 200 000 деталей, готовых к отправке по США и по всему миру, лучший экскаватор Шаг 5: Установите главную передачу обратно.Более 200 000 деталей доступны для отправки по США и 16 июля 2018 г. · Поворотный привод (каждый) 18 л 4. 30 сентября 2021 г. · Вернуться к диаграмме главной передачи. 14 апреля 2014 г. · Мгновенная загрузка Руководства по ремонту мини-экскаваторов Bobcat 337 341 2007 года выпуска 233311001-233211001. Колесный экскаватор Hyundai R95W-3 Руководство по обслуживанию (ремонту), Каталог запчастей. Имея возможность обслуживать более 5900 моделей экскаваторов и бульдозеров, мы предлагаем самый большой в Северной Америке выбор новых и восстановленных бортовых редукторов и их частей.Комплект уплотнений приводного двигателя BobCat 6659601. nzshort фильм об отказах главной передачи и ходового двигателя, чтобы заставить вас смеяться, приводы Hy-dash, KYB, Nachi, Tong Myung, Bonfiglioli 30 сентября 2021 г. · Вернуться к диаграмме Final Drive. В наличии на складе Tractor Zone запчасти для экскаваторов всех ведущих производителей, включая Kobelco, John Deere и Hitachi. 5 и более. Оригинальные детали трансмиссии Cat, а также отличные возможности технического обслуживания и ремонта обеспечивают максимальную производительность и снижение затрат на владение и эксплуатацию. Электрическая система.Колесный экскаватор Hyundai R55W-9 Руководство по эксплуатации, Руководство по техническому обслуживанию (ремонту), Каталог запчастей. Texas Final Drive — ваш партнер в поставке новых или восстановленных гидравлических двигателей главной передачи от одного мини-экскаватора до парка тяжелой техники. Данное Руководство по техническому обслуживанию и ремонту содержит всю информацию, необходимую для помощи вам или обученным инженерам по обслуживанию во всех работах, ремонте и техническом обслуживании этого экскаватора. 3551405. Мы покрываем замену деталей конечной передачи вашего экскаватора, включая гидравлический двигатель экскаватора, детали гидравлического двигателя экскаватора, ходовой редуктор, редуктор поворота, поршень, блок цилиндров, шестерни, подшипники, планетарный редуктор, вал и даже небольшую пластину.ЗАПЧАСТИ ДЛЯ ЭКСКАВАТОРОВ. Мы предлагаем лучшее в своем классе восстановление гидравлических двигателей главной передачи, специализирующееся на радиально-поршневых двигателях (Rexroth) и аксиально-поршневых двигателях (Comer-Bonfiglioli). hostpdf 258 просмотров. • Полезная мощность, доступная на маховике, когда двигатель оснащен бортовыми редукторами экскаваторов б/у для продажи. 09 августа 2017 г. · Конечная передача, гидравлические двигатели, экскаваторы, мини-экскаваторы, гидравлические соединения, гидравлические порты Tweet Может быть до пяти гидравлических соединений с двигателем главной передачи или ходовым двигателем, и это верно, если у вас есть мини- экскаватор, погрузчик с бортовым поворотом или компактный гусеничный погрузчик.AMS Final Drives является ведущим поставщиком на вторичном рынке новых, восстановленных и бывших в употреблении бортовых передач экскаваторов Caterpillar, а также других запчастей для экскаваторов Caterpillar. Это руководство по ремонту CAT намного превосходит общую информацию по ремонту, поэтому вы с легкостью отремонтируете свой экскаватор Caterpillar 312C! Вы получаете все, что вам когда-либо понадобится, одним простым движением 17 марта 2021 г. · CASE 586H 4-КОЛЕСНЫЙ ПРИВОД 4WD TIER 4B (ФИНАЛЬНЫЙ) РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ВИЛОЧНОГО ПОГРУЗЧИКА ДЛЯ ПЕРЕХОДНОЙ МЕСТНОСТИ. Наш широкий выбор предлагает новые запасные части, излишки OEM, бывшие в употреблении, восстановленные и восстановленные детали.• Полезная мощность, доступная на маховике, когда двигатель оснащен Являясь ведущим поставщиком новых послепродажных, бывших в употреблении и восстановленных конечных передач экскаваторов Yanmar, мы можем значительно сэкономить на замене главной передачи и сопутствующих деталей. • Рекомендуется для использования на высоте до 4500 м (14 764 фута) над уровнем моря при снижении номинальной мощности двигателя выше 3000 м (9842). На все наши детали распространяется гарантия. Бортовые редукторы, муфты рулевого управления и компоненты трансмиссии: в наших высококачественных шестернях главной передачи используется надлежащие термообработанные материалы, предназначенные для обеспечения длительного срока службы в полевых условиях.С. ПК300-5. Bobcat Gehl Hitachi Deere Kobelco Kubota Takeuchi Yanmar Excavator Nagano Hanix 17 марта 2021 г. · CASE 586H ПОЛНЫЙ ПРИВОД 4WD TIER 4B (ФИНАЛЬНЫЙ) РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ВИЛОЧНОГО ПОГРУЗЧИКА ДЛЯ ВЕЛИКИХ ПРОСТРАНСТВ. Регулярное техническое обслуживание может продлить срок службы вашего компактного погрузчика, компактного экскаватора, компактного трактора и Toolcat. Найдите оригинальные запасные части OEM для ваших нужд. Стандарты, действующие на момент изготовления. Это полный каталог, в котором показаны подробные схемы каждой части вашей машины.Руководство по техническому обслуживанию компактного экскаватора Bobcat E32 в формате PDF. 303. 5 Каталог запчастей. Bobcat Gehl Hitachi Deere Kobelco Kubota Takeuchi Yanmar Экскаватор Nagano Hanix Мини-экскаватор Двигатели главной передачи, ходовые двигатели и запчасти. На полке готов!! Решения для конечной передачи предоставляют такую ​​же гарантию, что и оригинальная главная передача экскаватора. Добро пожаловать в MiniFinalDrives — место, где представлены лучшие на рынке ходовые двигатели и двигатели главной передачи для мини-экскаваторов и ходовые двигатели. У нас есть бортовые редукторы почти для всех машин IHI, включая: IHI 35NX, IHI 28GZ, IHI 28N, IHI 35J, IHI 35N, IHI IS40GX-2, IHI 12JX, IHI 12J, IHI 25NX, 40JX, 40Z, 20JX. 07 февраля 2016 г. · Ищу схему в разобранном виде для бортовых передач на этом агрегате. финальные части. 5E2 CR, 304E2 CR, 304. 27 мая 2019 г. · Гидравлический экскаватор — это машина, в которой механические, электронные и гидравлические компоненты используются вместе для достижения отличных характеристик в горнодобывающей промышленности и строительстве. На нашем сайте представлена ​​информация для экскаватора John Deere 200LC — это техническое руководство TM1663. Атрибуты: Конечные передачи для тяжелых условий эксплуатации предназначены для восстановления и повторного использования. Высококачественная главная передача 191-2682 227-6116 CAT для экскаваторов CAT 325C E325C. Качественные редукторы экскаваторов.Выберите один из наших бортовых приводов ниже или свяжитесь с нами, если вам нужны детали для экскаватора! Главные редукторы экскаваторов Ходовые двигатели Гусеничные двигатели Мы поставляем бортовые редукторы экскаваторов всех марок и моделей, начиная с 1. CAT17-049. Руководство по обслуживанию содержит подробную информацию по ремонту и обслуживанию, специальные указания по техническому обслуживанию и устранению неисправностей, подробные фотографии и схемы, правила техники безопасности, технические характеристики, раздел двигателя для компактного экскаватора Bobcat E32. E. Сбор 00 – Спецификации и специальные инструменты.Каталоги запасных частей в формате PDF, руководства по обслуживанию и эксплуатации. Сайт местных дилеров Cat позволил мне найти схему с PN, однако на ней не показана сборка в разобранном виде, по крайней мере, мне не удалось ее найти. Сбор 50 – Механический передний привод. Я искал в другом месте в Интернете, но еще не нашел его. Найдите схемы, руководства, спецификации и диаграммы для МОНТАЖА КОНЕЧНОЙ ПЕРЕДАЧИ ТРАНСМИССИИ. Сбор 48 – Непрерывный – Работающий ВОМ. Обычно он включает в себя следующую систему: Двигатель и детали, связанные с двигателем.Являясь ведущим австралийским поставщиком запасных частей для экскаваторов и одним из крупнейших австралийских дистрибьюторов зарубежных производителей, мы можем поставлять детали и компоненты для большинства марок и моделей. Для этого вам нужно будет выполнить шаги, которые мы только что рассмотрели, но в обратном порядке. Быстрый просмотр. Схема деталей экскаватора. Руководство по обслуживанию и ремонту мини-гидравлических экскаваторов 5C и 303C включает: * Пронумерованное оглавление, простое в использовании, чтобы вы могли быстро найти нужную информацию. Посмотрите наши сервисные видеоролики ниже, чтобы узнать, как продлить срок службы вашей машины без длительного простоя. Компактный (мини) экскаватор VOLVO EC13 XR/XTV. Сегмент 60 – РУЛЕВАЯ СИСТЕМА И ТОРМОЗА. Широкий ассортимент на складе. Главная передача 8 галлонов (каждая) 8 л . Почти каждый образец отчета, который я видел за последние двадцать лет, показывает высокое содержание железа, а затем продолжает: «Вал гребного винта» Блок главной передачи выполняет три функции: он понижает скорость вала гребного винта до подходящего опорного колеса. скорости, он делит передаваемый крутящий момент от двигателя между двумя ведущими колесами и, кроме случая с поперечным расположением двигателя, поворачивает привод на прямой угол, передавая его с карданного вала на ведущие колеса.Просмотрите анимированную версию этой схемы в нашей статье Что такое Swing Drive. ИНФ00984 4354278 Подшипник шестерни конечной передачи 1-го класса игольчатого подшипника для экскаватора Хитачи ЭС100-5 ЭС120-5 36×42×25 ИНФ00585 ЭС120-2-3-5.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
