SD16 бульдозеров Шантуй
Модель SD16 — оснащена гидравлической системой привода с гидравлической системой управления и имеет развитую структуру, что обеспечивает надежность работы, удобство и гибкость функционирования, в результате чего SD16 является идеальной строительной машиной.
В комплект ходовой части на бульдозер Shantui SD16 входит:
- Каток однобортный (16Y-40-09000 /14Х-30-00081).8 штук в комплекте: по 4 катка на каждую сторону ходовой части бульдозера.
- Каток двубортный (16Y-40-10000 / 14Х-30-00091).4 штуки в комплекте : по 2 катка на каждую сторону бульдозера.
- Каток поддерживающий (16Y-40-06000 / 14Х-30-00140). 4 штуки в комплекте: по 2 катка на каждую сторону ходовой части бульдозера.
- Колесо направляющее (16Y-40-03000). В комплекте 2 колеса: по одному колесу на каждую сторону ходовой части бульдозера.
- Колесо ведущее или ступица (16Y-18-00045). На каждую сторону ходовой части бульдозера ставиться по одной ступице, на которую прикручиваются сегменты.
- Сегмент 3-х зубый (16Y-18-00014). В комплекте идут 18 сегментов (2 –х зубых – 4 шт, 3-ч зубых – 14шт): на каждую сторону ходовой части бульдозера по два 2-х зубых сегмента и по семь 3-х зубых сегмента. Так же бывают 5-ти зубые сегменты. Тогда в комплекте идут 10 сегментов: на каждую сторону по 5 сегментов на каждую сторону ходовой части бульдозера.
- Болт+гайка сегмента (16Y-18-00013 /01803-02228). В комплекте 54 штуки.
- Башмак (трак) на гусеницу (203MA-00151/203MA-00156). В стандартный комплект входит 74 трака: по 37 звеньев на каждую сторону ходовой части бульдозера. Ширина башмака 510мм.
- Болт+гайка башмака (203MA-00062/216MA-00061). В комплекте идет 296 штук.
- Гусеница SD16 (14Х-32-01100/8203-RF-371511-01). Гусеница стандартная на 37 звеньев. Ширина башмака 510 мм. Смазываемая/сухая.
- Гусеница SD16 (8203-RF-391511-01). Количество звеньев – 39. Ширина башмака – 510мм. Смазываемые/сухие.
- Гусеница SD16 (8203-RF-391511-01). Количество звеньев ― 39. Ширина башмака ― 610 мм. Смазываемые/сухие.
Ширина башмака ― 610 мм. Смазываемые/сухие.- Гусеница на SD16 203-MJ-37151
- Гусеница на SD16F 203-MJ-39156
- Гусеница на SD16L 203-MM-42411
- Гусеница на SD16R 203-MJ-42166
- Гусеница на SD16S 203-MM-42495
- Цепь гусеничная без башмаков 203MJ-37000
- Цепь гусеничная без башмаков (SD16L) 203MM-42000
- Башмак 203MA-00151
- Башмак (SD16L) 203MA-00411
- Сегмент 16Y-18-00014
- Каток поддерживающий 16Y-40-06000 \ 14X-30-00140
- Болт сегментный 16Y-18-00013 \ 14X-27-12320
- Гайка сегментная 01803-02228
- Каток опорный однобортный SD16 F,L,R,S 16Y-40-09000 \ 14X-30-00081
- Каток опорный двубортный SD16 F,L,R,S 16Y-40-10000 \ 14X-30-00091
- Колесо направляющее SD16 F,L,R,S 16Y-40-30000
- Ведущее колесо SD16 F,L,R,S 16Y-18-00045T \ 14X-27-15111
Обзор бульдозера Шантуй (Shantui) SD16: модификации, технические характеристики, устройство
Модель бульдозера SD 16 производства компании Shantui Constructio Machinery представляет собой гусеничную машину, которая снабжена дополнительным оборудованием.
В качестве последнего может использоваться специальный отвал и рыхлитель. Производителем бульдозера является одноименная китайская компания, которая занимает лидирующие позиции по изготовлению строительных машин не только в Китае и Азии, но и по всему миру.

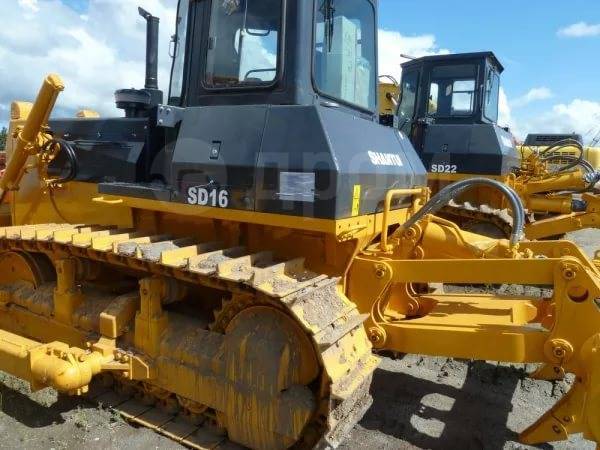

Бульдозер Shantui SD 16
Бульдозеры SD 16 активно применяются для решения следующих задач:
- Передвижение грунтовых пластов.
- Формирование и ликвидация траншей, рвов, каналов, канав.
- Формирования насыпных валов.
- Проведение дорожных работ в части перемещения щебня.
- Расчистка дорожного полотна.
- Осуществление работ в строительной отрасли.
- Проведение уборочных работ.
Строительная техника Shantui имеет следующие особенности:
- При производстве машин использованы специальные износостойкие материалы, которые способны выдерживать колоссальные нагрузки.
- Бульдозеры могут применяться в самых непредсказуемых условиях без ущерба для своего состояния.
- Техника воплощает передовые технологии в области производства строительных машин.
- Высокий уровень маневренности, который обусловлен широкими гусеницами.
- Компактные размеры, низкий вес и сведённое к минимуму давление на поверхность.
- Техника имеет дополнительную защиту моторного отсека.
- Рабочее оборудование, в качестве которого выступают рыхлитель и отвал, может применяться для твердых и мерзлых почв.
Устройство
Бульдозер Шантуй имеет следующие основные элементы:
- Мотор способен функционировать непрерывно долгое время, потребляя мало энергии. Он является четырехтактным и снабжен системой охлаждения, которая работает на воде. Такой двигатель считается одним из самых экономичных в своём классе. Моторный отсек достаточно компактный, в него помещены базовые узлы и агрегаты, которые доступны для быстрой и легкой диагностики.
- Гидравлические элементы управления, затворы и цилиндры имеют надёжные характеристики. Именно они обеспечивают максимально полный контроль над основными функциями и движениями техники.
- Ходовая часть характеризуется модульными траками. Такая конструкция создаёт максимально удобные условия для ремонта и замены отдельных траков и всей гусеничной системы.
- Кабина даёт оператору широкий обзор. Уникальные изоляционные материалы защищают не только от шума, но и вибрационных колебаний, которые возникают во время работы бульдозера. Встроенное оборудование способно поддерживать комфортный уровень не только температуры, но и влажности. Удобное водительское кресло и максимальная близость всех органов и рычагов управления существенно упрощают работу.
Именно они обеспечивают максимально полный контроль над основными функциями и движениями техники.Для одного и того же бульдозера могут применяться траки различной ширины, это дает уникальную возможность использовать технику на самых разнообразных грунтах.
Технические характеристики
Технические характеристики бульдозера SD 16 в таблице:
| Характеристики | Ед. измерения | Показатели |
| Масса | т | 17 |
| Давление на поверхность | МПа | 0,067 |
| Клиренс | мм | 400 |
| Радиус поворота | м | 4,5-4,9 |
| Рабочий уклон | град. | 30 |
| Гусеничная колея | мм | 1880 |
| Модель двигателя | Shangchai C 621 Steyr WD615TI-3А | |
| Мощность | кВт/л.с. | 120/160 |
| Частота оборотов | об/мин | 1850 |
| Объем мотора | л | 9,7 |
| Затрачиваемое топливо | г/кВт*ч | 214 |
| Крутящий момент | Нм | 764 |
Макс. | км/ч | 9,63 |
| Макс. скорость движения назад | км/ч | 12,53 |
Модификации
Бульдозер Shantui SD 16 имеет следующие модификации:
- SD-16C представляет собой угольную модификацию. Модель имеет плоский башмак и одну реборду, характеризуется большим объёмом отвала, большими размерами и относительно небольшим давлением на поверхность.
- SD-16F — это так называемая лесная модель, которая имеет плоский башмак и одну реборду. Техника характеризуется небольшим объёмом отвала и возможностью дополнительного монтажа лебедки.
- SD-16L специально создана для работы в болотистой местности, чем обусловлена увеличенная ширина кузовной части и небольшой объём отвала.
- SD-16R сконструирована для работы с отходами. Машина имеет треугольный башмак и большой объём отвала.
Для удобства машина снабжена треугольным башмаком, оказывает минимальное давление на поверхность.
Фото бульдозера Shantui SD 16L
Машина имеет треугольный башмак и большой объём отвала.Технические характеристики модификаций таковы:
| Характеристики | Ед. измерения | SD-16C | SD-16L | SD-16R | |
| Длина | мм | 5500 | 5140 | 4690 | 4690 |
| Ширина | мм | 3556 | 3970 | 3400 | 3400 |
| Высота | мм | 3100 | 3200 | 3130 | 3130 |
| Масса | т | 17 | 17 | 18,46 | 17,7 |
| Давление на поверхность | МПа | 0,067 | 0,067 | 0,027 | 0,027 |
| Клиренс | мм | 400 | 400 | 495 | 495 |
| Радиус разворота | м | 4,9 | 4,9 | 4,6 | 1,06 |
| Тип отвала | угольный | прямой | прямой | серия R | |
| Волочение | м3 | 5 | 4,4 | 3,8 | 8,3 |
| Производительность | м3/ч | 250 | 225 | 220 | 250 |
| Ширина отвала | мм | 3556 | 3970 | 4150 | 4150 |
| Высота отвала | мм | 1120 | 1090 | 960 | 1578 |
| Масса отвала | кг | 2672 | — | 1592 | 1592 |
Бульдозер Shantui SD16
Бульдозер Shantui SD16F предназначен для выполнения работ в лесной местности, оснащен защитой ROPS.
Цена бульдозера с рыхлителем — 105 000 долларов США.
Технические характеристики бульдозера SD16F
Д×Ш×В (без рыхлителя) | мм. | 5345×3388×3032 |
Рабочая масса (без рыхлителя) | тонн | 18.5 |
Двигатель |
| Shangchai SC11CB184G2B1/ |
Номинальная мощность | КВт | 120 |
Допустимый уклон | Град. | 30 |
Тип отвала |
| Прямой поворотный |
Ширина отвала | мм. | Прямой поворотный |
Емкость отвала | куб. | Прямой поворотный |
Заглубление отвала | мм. | 540 |
Подъем отвала | мм. | 1095 |
Тип рыхлителя |
| Трехзубый рыхлитель |
Заглубление рыхлителя | мм. | 572 |
Подъем рыхлителя | мм. | 592 |
Число поддерживающих катков(с каждой стороны) |
| 2 |
Число опорных катков(с каждой стороны) |
| 7 |
Число траков(с каждой стороны) |
| 39 |
Ширина трака | мм. | 560 |
Ширина колеи | мм. | 1880 |
Длина и давление на грунт | мм. /МПа | 2635/0.062 |
Шаг | мм. | 203.2 |
Скорость вперед | км./ч. | 0–3.29 |
0–5.82 | ||
0–9.63 | ||
Скорость назад | км./ч. | 0–4.28 |
0–7.59 | ||
0–12.5 |
м.
Выполним доставку по России.
Shantui SD16: характеристики, фото, видео
Shantui SD16 фото
Shantui SD16 описание
Бульдозер Shantui SD16 — модель, мощность двигателя которой достигает 135 кВт (данное значение достигается при 1 850 об/мин). Эксплуатационная масса при комплектации только отвалом составляет 17 т, отвалом и рыхлителем — 19,5 т
Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим.
Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м. В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым. Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.
Если говорить о ходовой части бульдозера, то конструкцией гусениц предусмотрено наличие 37 башмаков в каждой из них. Ширина гусеничного башмака (с одним грунтозацепом) составляет 0,51 м, колея при этом достигает 1,88 м. Количество поддерживающих катков с каждой стороны — два, опорных — шесть. Предпочтение отдано балансирной подвеске жесткого типа.
Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.
На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную.
Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем. Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом. Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.
Длина бульдозера Shantui SD16 составляет 5,1 м, ширина — 3,4 м, высота — 3 м. Данные цифры актуальны для машины без рыхлителя.
Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25. Дизель Shangchai — это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.
Минимальный удельный расход горючего указан 214 г/кВт*ч.
Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).
Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.
Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием — 14 Мпа.
В распоряжении оператора — рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.
Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов. Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих — каждые 250 моточасов.
Существуют следующие версии бульдозера Shantui SD16 — SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Sinomach YD160.
Технические характеристики Shantui SD16
Рабочий вес | 17 тонн |
Мощность двигателя (при 1850 об/мин) | 135 кВт/184 л.с. |
Объем отвала | 4,3-5 куб.м |
Удельное давление на грунт | 0,067 MПа |
Скорость переднего хода | 3,29/5,82/9,63 км/ч |
Скорость заднего хода | 4,28/7,59/12,53 км/ч |
Длина х Ширина х Высота | 5 140х3 388х3 032 мм |
Ширина x высота отвала (в зависимости от типа) | 3 388х1 149 мм |
3 556х1 120 мм | |
3 970х1 040 мм | |
Длина опорной поверхности | 2 430 мм |
Модель двигателя | Shangchai SC11CB184G2B1 |
Weichai WD10G178E25 | |
Диаметр цилиндра | 126 мм |
Количество цилиндров | 6 |
Ход поршня | 130 мм |
Общий рабочий объем цилиндров | 9 726 куб. |
смShantui SD16 видео
youtube.com/embed/o7_O_yrXr0M?enablejsapi=1&rel=0&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=0&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&» title=»YouTube player» allow=»autoplay; encrypted-media» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»/>
Эффективный бульдозер Shantui SD16 Для универсального использования — Alibaba.com
Если вам нужно самое лучшее. shantui bulldozer sd16 Чтобы увеличить вашу производительность в сельском хозяйстве или строительстве, Alibaba.com предлагает вам потрясающую коллекцию на выбор. Эти. Shantui Bulldozer sd16 представлен в широком ассортименте, который отвечает различным потребностям и личным предпочтениям самых разных покупателей. Ищете ли вы маленький или больший для более тяжелых коммерческих приложений, вы найдете самое идеальное.
shantui бульдозер sd16 на сайте.
Эти. Бульдозеры Shantui SD16 собраны из невероятно прочных материалов. Это делает их очень прочными, обеспечивая долгие годы безупречной службы. Благодаря передовым технологиям и новейшим изобретениям расширение. Shantui Bulldozer SD16 может похвастаться невероятными характеристиками для лучшей функциональности. Например, несмотря на то, что они очень мощные, эти. Бульдозеры Shantui SD16 имеют малый вес, поэтому потребляют меньше топлива.Эта черта делает их безопасными для окружающей среды, экономя при этом немного денег на топливе.
Все. Бульдозер Shantui SD16 на Alibaba.com обладает неоспоримыми характеристиками и характеристиками безопасности. Их конструкция обеспечивает защиту операторов от ненужных нагрузок и травм при работе с ними. В то же время расширение. Бульдозер Shantui SD16 очень прост в обслуживании благодаря легкодоступным запчастям и ремонту.
Эти. Бульдозеры Shantui SD16 работают удивительно тихо, в отличие от более старых моделей, которые производили невыносимый шум.
Купив их сегодня, вы получите двойное благословение. Заманчиво. shantui bulldozer sd16 , и ваши деньги будут окупаться за каждый доллар, который вы потратите на них. Хотя это будет огромным финансовым вложением, максимальная производительность и эффективность ваших усилий в конечном итоге окупятся.
Официальный производитель Shantui Стандартный бульдозер мощностью 160 л.с. (SD16)
Расположение: Цзинин, Шаньдун, Китай
Тип бизнеса: Производитель, научный сотрудник, инжиниринговая подрядная компания
Основные продукты: Инженерные машины, Строительные машины, Оборудование и машины для подъема тяжестей и транспортировки, Тракторы, Сельскохозяйственные машины, Тяжелые горные машины и оборудование
Имя Shantuis является синонимом бульдозеров в Китае.
Shantui входит в число 50 ведущих мировых производителей строительной техники и входит в число 500 ведущих производителей Китая.
Компания Shantui Construction Machinery Co., Ltd. была основана в 1952 году как завод по производству машинного оборудования Yantai. В 1980 году Shandong Bulldozer General Plant был основан на Jining Machinery Plant, Jining General Machinery Plant и Jining Power Machinery Plant. Он принадлежит государственной акционерной компании со штаб-квартирой в Шаньдуне. Провинция Цзинин-Сити занимает общую площадь более 2700 акров.Продукция охватывает более десяти типов мэйнфреймов, таких как серии бульдозеров, серии дорожной техники, серии бетонных машин, серии погрузчиков и экскаваторов, а также вспомогательные детали для строительной техники, такие как детали шасси, детали трансмиссии и конструктивные детали. В настоящее время годовая производственная мощность достигает 10 000 бульдозеров, 6 000 дорожной техники, 500 бетонных станций, 150 000 гусеничных лент, 1 миллион «четырехколесных» строительной техники, 80 000 комплектов гидротрансформаторов и 20 , 000 комплектов.
Комплект коробок передач. Бульдозер занимает первое место в мире по производству и продажам 16 лет подряд. Она входит в 50 крупнейших мировых производителей строительной техники и входит в 500 крупнейших китайских производственных компаний.
Shantui имеет надежную систему продаж и полную сеть маркетинговых услуг, а ее продукция экспортируется в более чем 160 стран и регионов за рубежом. В стране 27 офисов, 53 агента и 320 торговых точек. Более 100 агентов и дистрибьюторов были созданы за рубежом, и более десяти зарубежных филиалов были открыты в Южной Африке, Объединенных Арабских Эмиратах, России, Бразилии и США.Что касается модели обслуживания, Shantui Co., Ltd. стремится «построить предприятие, которое уделяет наибольшее внимание индивидуальным потребностям клиентов и услугам» и предоставляет клиентам комплексные строительные решения. Гуманизированные и интеллектуальные высококачественные услуги завоевали репутацию клиентов и повысили ценность бренда компании.
В последние годы Shantui настаивает на продвижении устойчивого развития с помощью технологических инноваций, занимается исследованиями дистанционного управления, интеллектуальных сетей, продуктов с высокой мощностью и т.
Д., и возглавляет отрасль. В 2019 году был коммерциализирован первый в мире бульдозер большой мощности с дистанционным управлением 5G, а уровень применения технологии 5G и интеллектуального производства был дополнительно улучшен. Самый большой в стране бульдозер был успешно доставлен клиентам, заполнив технический пробел отечественных бульдозеров большой мощности и локализовав бульдозеры большой мощности. Фонд. В то же время цифровая трансформация дала поэтапные результаты. Умные предприятия, построенные с помощью сетей 5G, становятся все более зрелыми, и в производство вводятся интеллектуально спроектированные производственные линии, а также сборочное и испытательное оборудование.
В будущем Shantui создаст ведущий международный бренд строительной техники, станет лидером в области новой энергии и интеллектуального оборудования, а также производителем строительной техники с ключевыми технологиями.
Подробнее +| МОДЕЛЬ | SD16 | ||
| ХАРАКТЕРИСТИКИ | Эксплуатационная масса (кг) | 17000 | |
| Номинальная мощность (кВт) ) | （120/160） | ||
| Минимальный радиус поворота (мм) | 4466 | ||
| Давление на грунт (кПа) | 58 | ||
| ДВИГАТЕЛЬ | Модель | Weichai WP10G178E25 | |
| Выбросы | Euro II | ||
| Тип | Рядный, с прямым впрыском, 4-тактный, с водяным охлаждением, с турбонаддувом | ||
No. цилиндров × Диаметр цилиндра × ход (мм × мм) | 6-126 × 130 / 6-121 × 152 | ||
| Рабочий объем поршня (л) | 9,726 / 10,5 | ||
| Мощность / об / мин (кВт / об / мин) | 131 / 1850,135 / 1850 | ||
| Максимальный крутящий момент (Нм / об / мин) | 764/1300 | ||
| РАЗМЕР | Длина (мм) X Ширина (мм) X Высота (мм) | 5140 × 3388 × 3032 | |
| ХАРАКТЕРИСТИКИ ХОДА | Вперед (км / ч) | F1: 0 ~ 3.29 | |
| F2: 0 ~ 5,82 | |||
| F3: 0 ~ 9,63 | |||
| Задний ход (км / ч) | R1: 0 ~ 4,28 | ||
| R2: 0 ~ 7,59 | |||
| R3 : 0 ~ 12,53 | |||
| Преодолеваемый уклон (градус) | 30 ° | ||
| Зазор (мм) | 400 | ||
| ПЕРЕДАЧА | Преобразователь крутящего момента | 3-элементный, одноступенчатый, 1-фазный | |
| Коробка передач | Планетарный редуктор и трансмиссия с переключением под нагрузкой, с гидравлическим приводом, принудительная смазка | ||
| Главный привод | Спирально-коническая передача, одноступенчатое понижение скорости, смазка разбрызгиванием | ||
| Муфта рулевого управления | Мокрые многодисковые, конические диск подпружиненный, с гидравлическим приводом, с ручным управлением, соединенный с рулевым тормозом | ||
| Тормоз | Мокрый, стягивающая лента, ножное управление с гидроусилителем 9 0059 | ||
| Главный привод | Цилиндрическая шестерня, двойная передача, смазка разбрызгиванием | ||
| ПОДВЕСКА | Подвеска | Поворотная балка с распылителем, подвесная конструкция стабилизатора поперечной устойчивости | |
| Ширина колеи (мм) | 1880 | ||
| Ширина башмака (мм) | 510 （560、610） | ||
| Длина гусеницы на земле (мм) | 2430 | ||
| Количество башмаков (с каждой стороны) | 37 | ||
| Шаг ( мм) | 203 | ||
| Опорные ролики (с каждой стороны) | 2 | ||
| Опорные ролики (с каждой стороны) | 6 | ||
| РАБОЧАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА | Давление （МПа） | 14 | |
| Рабочий насос | Шестеренчатый насос | ||
| Клапан | Многоходовой клапан | ||
| Диаметр цилиндра подъема лезвия (мм) 90 059 | Φ110 | ||
| Диаметр цилиндра наклона отвала (мм) | Φ160 | ||
| Диаметр цилиндра подъема рыхлителя (мм) | Φ160 | ||
| ОБЪЕМ БАКА | Объем топливного бака (л) | 315 | |
| Рабочий объем гидробака (л) | 110 | ||
| РАБОЧЕЕ ОБОРУДОВАНИЕ | Ширина отвала (мм) | 3388 | |
| Высота отвала (мм) | 1149 | ||
| Объем отвала (м³ ) | 4. | ||
