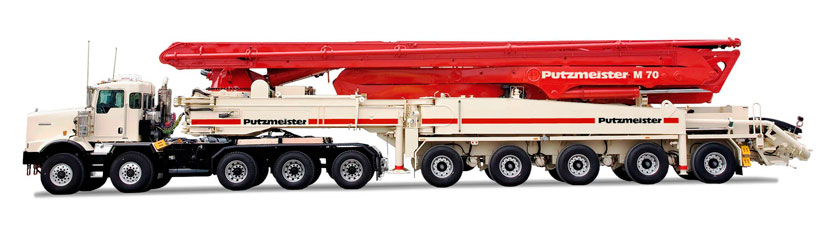

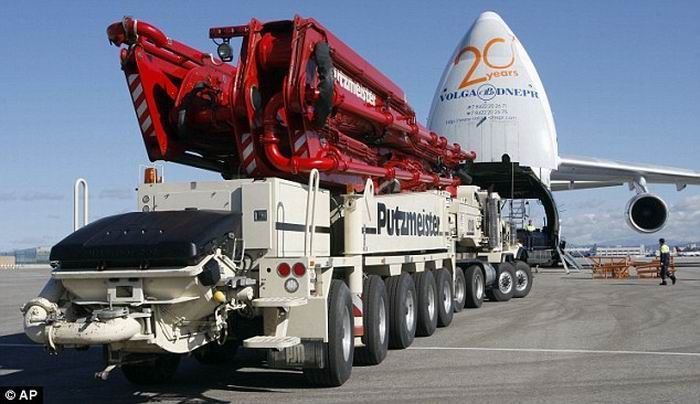

Бетононасос самый большой: Putzmeister 101 — Putzmeister, 2013 —

>

Обзор бетоносмесителей и бетононасосов – Основные средства

Прошло уже более ста лет с тех пор, когда бетон начал вытеснять со строительных площадок по всему миру такие привычные всем материалы, как дерево и кирпич. Преимуществ у железобетона много – с ним стало работать намного быстрее и проще. Архитекторы и строители тех лет при экспериментах с монолитным строительством столкнулись с несколькими проблемами: отсутствием качественной опалубки и оборудования для подачи бетона на нужную высоту. С годами такое решение нашлось, и современные бетононасосы стали совершенным инструментом строителя и незаменимыми, когда требуется оперативно переместить большое количество бетонной смеси в любое, даже самое труднодоступное место на строительном объекте.

Первый патент на бетононасос был выдан в США еще в 1913 г., но первый опытный образец был создан в Германии только в 1927 г. Именно тогда инженеры Гелл и Гисе на строительстве Военно-морского мемориала в немецком Лабё решили подавать бетон от бетономешалки напрямую к месту укладки.

Смесь бетона, гравия и каменистого материала подавалась на высоту до 38 м, а дальность подачи составляла 120 м. Оригинальная идея позволила в разы ускорить темпы стройки, а меньшее содержание воды в бетоне положительно влияло на скорость твердения материала. Интересно, что на просторах нашей страны первые бетононасосы появились еще в 1930-х гг., однако повсеместное распространение они нашли намного позднее, по окончании Второй мировой войны.

Бетононасосы, выпускаемые компанией Liebherr, одни из самых надежных в мире, они просты в эксплуатации и отвечают всем современным требованиям строительства. Компания, ведущая свою историю с 1949 г., в наши дни предлагает 9 моделей автобетононасосов и 8 вариантов стационарных.

У российских потребителей в почете бетононасос на автомобильном шасси Liebherr 43 R4 XXT. Аутригеры с каждой стороны машины крепятся на одной оси и на шарнирах (запатентованная конструкция Liebherr), такое конструктивное решение позволяет автобетононасосу размещаться и работать с опорами на узких площадках. К тому же данная конструкция легче традиционной при сохранении прочности. Гидравлический механизм состоит из двух независимых друг от друга контуров с собственным баком и гидронасосом. Работа гидросистем разделена, первая система – это насосная группа и гидроцилиндры поворота, вторая отвечает за раскладывание опор, поворот и раскладывание стрелы. Такая схема повышает срок эксплуатации гидроцилиндров и гидромоторов. Сама стрела 4-секционная со спиральной R-образной кинематикой складывания, отличается высокопрочной конструкцией и приспособлена к тяжелым условиям эксплуатации. Максимальная производительность составляет 163 м

3/ч, подача бетонной смеси по горизонтали может осуществляться до 38 м, а по вертикали до 42 м.

Из стационарных моделей любовью строителей пользуется бетононасос марки 110 D, одинаково хорошо зарекомендовавший себя в строительстве как наземных, так и подземных сооружений. Установленный на прицепе, он отличается прочной конструкцией, наличием стальной рамы и может транспортироваться по строительной площадке со скоростью до 6 км/ч.

Привод бетононасоса – дизельный двигатель с водяным охлаждением Deutz мощностью 197 л. с. Приемный бункер рассчитан на 600 л. Большое давление и большой объем подачи бетона обеспечивают высокую производительность до 110 м3/ч, доставляя смесь на высоту до 160 м.

Итальянская компания Mecbo выпускает бетононасосы разного вида с 1972 г. Она была первой в мире, внедрившей так называемые S-шиберы – технологию, когда бетон из цилиндров выходит в бетоновод. Среди современного оборудования, предлагаемого компанией для строительства, бетононасосы на гусеничном ходу и колесном ходу, бетонораспределительные стрелы, а также бетононасосы с миксером. Технику для бетона компания оснащает своей запатентованной системой

PULSAR, обеспечивающей непрерывную подачу бетона, большую производительность и уменьшение расходов на техобслуживание.

Автомобильный бетононасос Mecbo aut 51 устанавливается на 4-осное шасси общей массой до 41 т, оснащается 5-секционной стрелой высотой 51 м и насосным агрегатом производительностью до 180 м3/ч.

Бетонная смесь постоянно поддерживается в нужной консистенции и подается точно в нужную точку непрерывным потоком. Благодаря компактным размерам эта модель отличается высокой маневренностью и позволяет проводить работы по бетонированию в труднодоступных местах. По сравнению с обычными автобетоносмесителями Mecbo aut 51 со стрелой XRZ требуется значительно меньше места для развертывания.

Бетононасосы Mecbo на гусеничном ходу применяются на специальных работах, например, для устройства буронабивных свай или при строительстве в тоннелях. По названиям моделей можно определить, какие гусеницы используются: если в названии есть CARTRACK, то на машине установлены металлические гусеницы, а версия CINGOLO

оснащается резиновыми гусеницами. На российский рынок бетононасосы Mecbo поставляются адаптированными под наши условия. Все комплектующие гидравлического оборудования рассчитаны на работу при температуре до –30 °С, масла со специальными полимерными присадками, позволяющими использовать их без замены в течение всего года. Простой и надежный двигатель Iveco с жидкостным охлаждением, наличие мощной двухконтурной гидросистемы, а также отсутствие микропроцессорного управления положительно сказываются на сроке эксплуатации бетонораспределительного оборудования от Mecbo.

Одинокий янычар

Несмотря на обилие брендов машин для подачи бетона, хочется отдельно упомянуть одного из ярких представителей современного машиностроения – фирму

Koluman. Редко кому из турецких компаний так удалось «попасть в тему», но именно вдумчивая стратегия этого производителя позволила занять достойное место на рынке, потеснив многих более именитых конкурентов.

Популярности бетонного оборудования Koluman способствует решение изготовителя применять дорогое шасси Mercedes и надстройку JUNJIN, сделанную в Корее, что в итоге благоприятно сказалось на стоимости машины. К тому же открытие производства непосредственно в России позволило получить качественную отечественную технику с отличными техническими характеристиками, проверенным шасси и средней ценой.

Российский завод «Колуман Рус», основанный в Набережных Челнах в 2013 г., выпускает уже пять моделей автобетононасосов с высотой подачи бетонной смеси до 56,2 м, причем дальность подачи достигает 51,2 м. Производительность автобетононасосов Koluman составляет от 16 до 177 м3/час. Распределительная стрела на всех моделях Z-образного складывания, передние опоры с Х-образным выдвижением и вертикальным у задних опор или поворотным у многоосных моделей. S-образные шиберы, прокачивающие стандартные марки бетона, отличаются высокой надежностью в работе.

Большую часть узлов и деталей бетононасоса Koluman изготавливает на собственном производстве в Турции с использованием компонентов от ведущих мировых поставщиков, так, например, главный гидравлический насос фирмы Rexroth hydromatik. В базовой комплектации автоматическая система смазки и центробежный водяной насос, выполненный из нержавеющей стали, а также беспроводной пропорциональный пульт управления, только вибратор поставляется как опция. Бетонная стрела надстройки от JUNJIN проста в управлении, минимальное количество электронных компонентов, а также комплектующие, проверенные многочисленными испытаниями и годами реальной эксплуатации, положительно сказываются на сроке работы оборудования.

Славная европейская тройка. Или китайская?

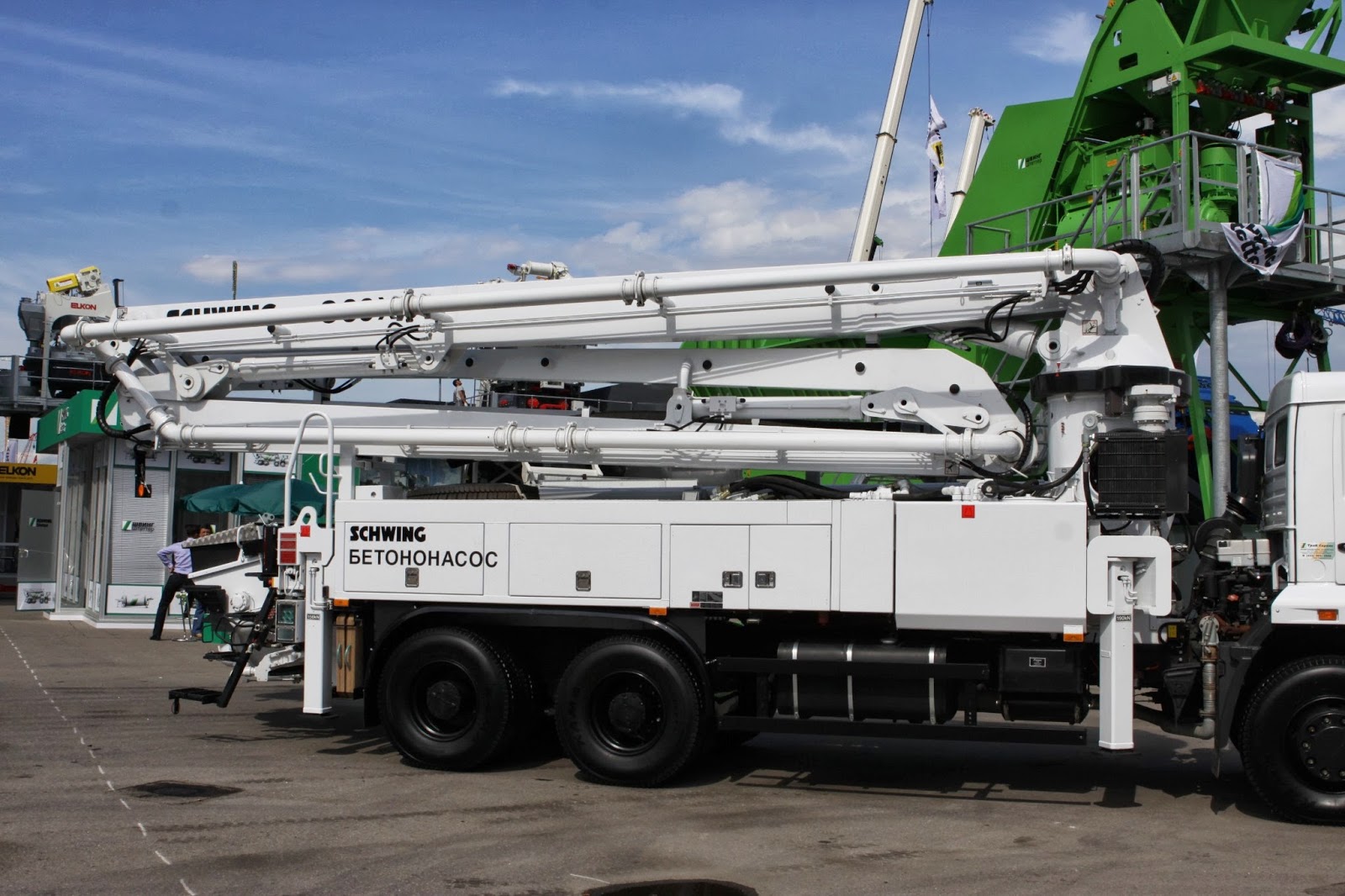

Не секрет, что пионером в создании бетононасосов была компания Schwing, выпустившая в 1957 г. свой первый масляно-гидравлический бетонный насос. В следующем году был представлен прицепной бетононасос на колесном шасси, еще через три года он уже комплектовался распределительной мачтой. С 1973 г. компания наладила серийный выпуск автобетононасоса с 45-метровой распределительной мачтой. В начале 1980-х гг. состоялось слияние с фирмой Stetter, и обновленная компания стала крупнейшим производителем автобетоносмесителей. В наши дни контрольный пакет акций компании принадлежит китайскому концерну XCMG, но техника по подаче бетона по-прежнему выпускается под именем

Schwing-Stetter и на тех же производственных мощностях.

Среди большого количества моделей есть и оборудование для подачи бетона в условиях ограниченного пространства и даже при наличии препятствий. Именно таким является автобетононасос марки S 38 SX Reptor, который может устанавливаться на шасси нескольких типов. При монтаже на шасси с колесной формулой 6х4 полезная масса сокращается до 26 т, сохраняя высокую подвижность и маневренность. Если требуется сократить расходы, монтаж бетононасоса рекомендуется на шасси 8х4 с длинной колесной базой, на котором смонтирована насосная батарея P2525 с подъемными цилиндрами 2,5 м. Такая конструкция позволяет сократить количество ходов на 20%. Для примера: при производительности 60 м

3/ч насосная батарея делает всего 8 ходов в минуту.

Износостойкий шибер в форме юбки, такой же, как на остальных моделях Schwing, создает малое сопротивление трения потоку бетонной смеси, а благодаря простой форме он легче чистится. Шибер открывает доступ к трубе нагнетательного цилиндра и нагнетательному поршню, благодаря чему насосную батарею можно очистить всего за два хода, а значит, быстрее подготовить автобетононасос к работе, причем без лишнего расхода воды. Экономичный режим работы двигателя ниже 1000 об/мин в сочетании с гидравлической системой с открытым центром обеспечивает высокую производительность и значительно сокращает износ оборудования. Устойчивости в сложных рабочих условиях добавляет система опор Easyflex. Для безопасной работы у оператора в наличии интуитивно-понятная панель управления Vector или пульт дистанционного управления с запасом заряда на 8 часов работы, для точного наведения стрелы автобетононасоса.

Из стационарных бетононасосов Schwing мод. SP 1800 – одна из самых популярных у строителей из-за своей высокой надежности и хороших эксплуатационных характеристик. Мощность гидронасоса регулируется, оператор в процессе работы может в ручном режиме указать желаемое число ходов и производительность подачи, что защищает приводной двигатель от перегрузок. Для достижения максимальной производительности в 73 м3/ч бетононасосу требуется всего 24 хода в минуту, что на 15% меньше, чем у техники других производителей. Оборудование легко транспортируется по строительной площадке на одноосном прицепе. Сердце бетононасоса – дизельный двигатель мощностью, в зависимости от модификации, до 152 л. с. Рабочее давление при подаче бетонного раствора достигает значений от 56 до 101 бар. Это дает возможность подавать раствор на высоту до 180 м и по горизонтали до 500 м, что делает Schwing SP 1800 особенно подходящим для многоэтажного строительства.

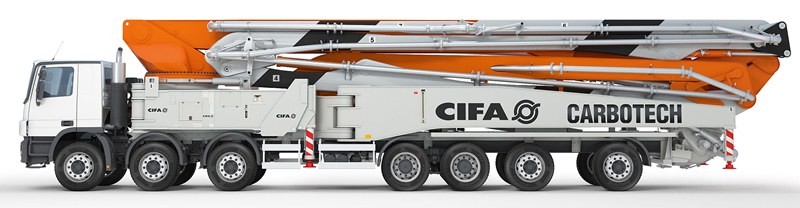

Компания CIFA в 1958 г. первая в Италии выпустила бетоно­смеситель, а первый бетононасос в 1965 г. К 1975 г. был разработан первый в мире автобетононасос со смесителем Magnum, что сразу вывело компанию в мировые лидеры. В 1998 г. компания выпустила самый большой автобетононасос с подъемом стрелы на 52 м. В 2008 г. CIFA была приобретена глобальным китайским концерном Zoomlion. Сегодня компания предлагает технику для транспортировки бетона под маркой ZOOMLION-CIFA. В линейке оборудования стационарные и автомобильные бетононасосы.

К 90-летию компании была выпущена специальная версия бетононасоса на автомобильном шасси – мод.  K47H. Машины лимитированной серии отличаются трехцветной раскраской: матовым серым, оранжевым и черным цветом, а также табличкой с заводским номером и логотипом компании, посвященным 90-летию. Смонтированный на шасси 8х4, этот насос относится к серии Carbotech, в котором две последние секции стрелы выполнены из углеродного волокна. Максимальная производительность равна 140 м3/ч, распределяющая стрела пятисекционная длиной 47 м.

Система управления машиной Smartronic GOLD с улучшенным контролем устойчивости для повышения безопасности работ, что особенно важно, когда аутригеры не могут быть полностью выдвинуты. Полностью съемная насосная группа обеспечивает эффективную подачу различных видов бетона с заполнителями любого размера, сокращая количество циклов в минуту при одинаковой полезной нагрузке, обеспечивая незначительный износ и длительный срок службы машины.

Из стационарных моделей PC 307 наименьшая в линейке, но отлично себя зарекомендовавшая на стройках по всему миру. Оборудование смонтировано на одноосном прицепе с дышлом, с четырьмя регулируемыми опорами. Двигатель дизельный от Deutz или Perkins, возможна также установка и электромотора. Главный насос аксиально-поршневого типа переменной производительности и постоянной мощности. Насосная станция создает плавный, непрерывный поток и гарантирует эффективную перекачку различных типов бетона с заполнителями всех размеров, с меньшим количеством циклов в минуту при сохранении той же скорости потока. Такое решение гарантирует меньший износ и продлевает срок службы бетононасоса. Производительность составляет 30 м3/ч, емкость бункера равна 300 л. Подача бетонной смеси возможна на 500 м по горизонтали и до 120 м в высоту. Низкий уровень шума позволяет работать в условиях плотной городской застройки.

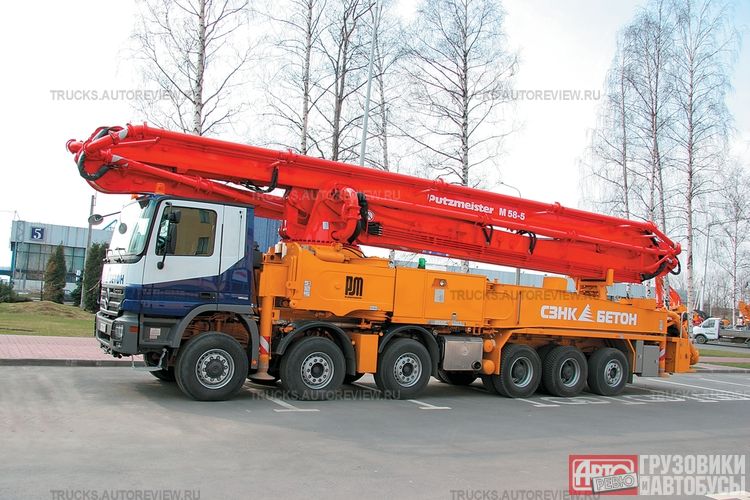

В 1968 г. под маркой Putzmeister был выпущен первый автобетононасос этой компании, а всего через год их доля рынка автобетононасосов уже составила 45%. Модельный ряд включал в себя насосы с длиной стрелы от 11 до 25 м, а производительность бетононасосной установки достигала 125 м3/ч. В наши дни Putzmeister насчитывает более 3000 сотрудников в 20 подразделениях по всему миру с развитой дилерской сетью в 154 странах. С 2012 г. компания стала частью китайской Sany, но, как и много лет назад, под брендом Putzmeister заказчикам предлагается широкий спектр техники для подачи бетона.

Подтверждением неизменного качества и постоянных инновационных разработок служит новый автобетононасос BSF 42-5.16H. Описать новинку можно всего несколькими словами: легкий, производительный, со стрелой выше 36 м. Современный бетононасос на автомобильном шасси выгодно отличается габаритами, не превышающими действующие нормативы по размерам, массе и нагрузкам на оси для передвижения по дорогам общего пользования. Общая масса насоса Putzmeister BSF 42-5.16H равна 29 260 кг, нагрузка на ось – до 10 т, производительность составляет 160 м3/ч.

Оптимально подобранное соотношение геометрии подающих цилиндров, поршней, производительности и давления на смесь уменьшает потребление топлива и повышает экологичность и безопасность работ. В наличии целая россыпь электронных систем управления, в том числе система контроля прокачки EPS и система контроля переключения шибера SN. Графический дисплей EGD с функцией самодиагностики предупреждает оператора о возможных неисправностях, система PushOver предотвращает возникновение пиков давления, влияющих на интенсивность износа, благодаря чему бетононасос служит дольше при меньшем износе, а значит, дешевле в обслуживании и выгодней в работе.

Стрела изготовлена из высокопрочной стали, ее конструкция в сочетании с опорами и системой OSS для помощи в установке насоса в стесненных условиях позволяет с легкостью располагать насос даже на узких городских улицах. Кабина шасси со спальным местом придется по душе оператору, как и автономный отопитель двигателя и кабины от Webasto. «Вишенкой на торте» станут двухслойный бетоновод, мойка высокого давления и зимний гидроаккумулятор, поставляемые в базовой комплектации.

Среди наиболее продаваемых стационарных бетононасосов от Putzmeister мод.  BSA 1409 D. Работа оборудования обеспечивается мощным дизельным двигателем Deutz мощностью 190 л. с. Помощь в прокачке бетонной смеси обеспечивает прямоточная гидравлическая система. Питающий гидронасос, развивающий давление на смесь до 106 бар, позволяет принимать и подавать бетон по горизонтали от 400 до 950 м в зависимости от подвижности смеси. В высоту такой насос способен подать бетон на уровень 30-го этажа. В минуту он может перекачать до 50 л смеси. BSA 1409 D оснащается не менее мощным поршневым насосом с падающими цилиндрами. Между приводными и падающими цилиндрами расположен резервуар для воды. В функции резервуара входит очистка поршней и охлаждение тяг. Встроенная электронная система контроля позволяет следить за качеством работы насосного агрегата, выводя информацию на дисплей, расположенный на корпусе устройства.

Российский участник рынка

Из отечественных производителей бетононасосов лидерство принадлежит ПАО «Туймазинский завод автобетоновозов». Модельный ряд автобетононасосов отечественного производителя включают в себя модели TZA с распределительными стрелами малой длины до 32 м и технику совместной разработки TZA-LIEBHERR с распределительными стрелами большей длины, до 47 м.

Популярная туймазинская модель на автомобильном шасси – АБН-37 укомплектована насосом фирмы Liebherr, который обеспечивает безотказную работу всего рабочего оборудования в целом, а также увеличивает ресурс работы гидравлической системы. Такие же блоки насосов устанавливаются на автобетононасосы ведущих европейских компаний, производительность по сравнению с обычными насосами TZA увеличена до 120 м3/ч. Автобетононасос имеет компактные размеры, обладает высокой маневренностью, прост в эксплуатации и обслуживании. К тому же АБН при своей небольшой массе проходит посты весового контроля без проблем, так как имеет нагрузку менее 8 т на ось. Управление осуществляется со стационарного пульта, установленного на автобетононасосе, предусмотрен также выносной дистанционный пульт. Бетонная смесь подается по прямолинейному подвижному бетонопроводу: по горизонтали на расстояние до 450 м, по вертикали на высоту 60–95 м. Автобетононасос АБН-37 может работать при температуре окружающего воздуха до –15 °C.

Линейка стационарных бетононасосов от TZA представлена двумя сериями с электрическим и дизельным приводом производительностью от 20 до 70 м3/ч. Отличить их можно по индексу в названии модели, буква Е указывает на электрогидравлический тип привода от сети в 380 В, а литера D обозначает гидромеханический привод от автономного двигателя марки Д-242. Стационарные бетононасосы производительностью 20 м3/ч имеют объем загрузочной воронки 0,45 м3. Бетонная смесь подается по горизонтали на расстояние до 340 м, а по вертикали до 40 м. Гидросистема комплектуется гидроаккумуляторами и бетонотранспортными гильзами европейского производства. Бетононасосная группа оснащена S-шибером для подачи бетонной смеси. В стандартной комплектации есть звенья бетоноводов длиной 2600 мм, общей длиной 125 м, с 48 муфтами, пятью коленами на 90° и одним концевым гибким рукавом длиной 4 м.



Уже больше половины столетия бетононасосы, соединив в себе все самое лучшее от других способов транспортировки бетонной смеси, являются незаменимыми помощниками на строительной площадке. Транспортировка бетона с помощью бетононасосов имеет много преимуществ по сравнению со старым методом доставки бетона, например, краном. Бетононасос способен поднимать смеси намного быстрее, а также поддерживать непрерывную подачу смесей наверх. Бетоноводы могут быть зафиксированы в нужных местах, поэтому бетон можно заливать туда, куда нужно, минуя дополнительные приспособления. Способность транспортировать бетон в больших количествах на нужные дистанции и с минимальными затратами труда позволяет бетононасосам быть экономически востребованными в самых разнообразных строительных проектах. Бетоноводы могут быть достаточно длинными, что позволяет бетононасосу находиться далеко от места заливки и осуществлять подачу смеси на десятки метров в высоту и в длину. Это делает бетононасос совершенным инструментом в работе по строительству зданий и высотных конструкций.
